BEDIENUNGSANLEITUNG AKE 30 SET BOSCH

F016 L70 506 - Titel.book Seite 1 Dienstag, 23. Oktober 2007 1:28 132 • F016 L70 506 • 07.10

F016 L70 506 - Titel.book Seite 2 Dienstag, 23. Oktober 2007 1:28 133 • F016 L70 506 • 07.10

F016 L70 506 - Titel.book Seite 3 Dienstag, 23. Oktober 2007 1:28 13W

F016 L70 506 - Titel.book Seite 4 Dienstag, 23. Oktober 2007 1:28 131 1/3

F016 L70 506 - Titel.book Seite 4 Dienstag, 23. Oktober 2007 1:28 13Deutsch - 6 Achtung! Sämtliche Sicherheitshinweise und Anweisun-gen sind zu lesen. Fehler bei der Einhaltung der nachste-hend aufgeführten Anweisungen können elektrischen Schlag,Brand und/oder schwere Verletzungen verursachen. Bewahren Sie diese Sicherheitshinweise und Anweisun-gen für weiteren Gebrauch sicher auf. Der nachfolgend verwendete Begriff „Elektrowerkzeug“ bezieht sich auf ihr netzbetriebenes Elektrowerkzeug (mit Netzkabel).Es wird empfohlen, dass der Benutzer vor der ersten Inbe-triebnahme von einem erfahrenen Fachmann über die Bedie-nung der Kettensäge und über die Benutzung von Schutzaus-rüstung anhand praktischer Beispiele eingewiesen wird. Als erste Übung sollte das Sägen von Baumstämmen auf einem Sägebock oder Untergestell erfolgen. Erklärung der Bildsymbole: Die Bedienungsanleitung durchlesen.Vor Regen schützen.Vor Einstellungs- und Wartungsarbeiten oder wenndas Stromkabel beschädigt oder durchtrennt ist, so-fort den Netzstecker ziehen.Tragen Sie beim Gebrauch des Elektrowerkzeugesimmer Gehörschutz und Schutzbrille.Die Rückschlagbremse und die Auslauf-bremse stoppen die Sägekette innerhalbkurzer Zeit. Arbeitsplatz

Halten Sie Ihren Arbeitsbereich sauber und aufge-räumt. Unordnung und unbeleuchtete Arbeitsbereichekönnen zu Unfällen führen.

Arbeiten Sie mit dem Gerät nicht in explosionsgefährde-ter Umgebung, in der sich brennbare Flüssigkeiten,Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und andere Personen während derBenutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Kinder und Jugendliche, ausgenommen Auszubildendeab 16 Jahren unter Aufsicht, dürfen die Kettensäge nichtbedienen. Gleiches gilt für Personen, denen der Umgangmit der Kettensäge nicht oder ungenügend bekannt ist. Die Bedienungsanleitung sollte immer griffbereit sein. Perso- nen, die übermüdet oder nicht körperlich belastbar sind, dür- fen die Kettensäge nicht bedienen. Elektrische Sicherheit

Der Anschlussstecker des Gerätes muss in die Steck-dose passen. Der Stecker darf in keiner Weise verän-dert werden. Verwenden Sie keine Adapterstecker ge-meinsam mit schutzgeerdeten Geräten. UnveränderteStecker und passende Steckdosen verringern das Risikoeines elektrischen Schlages.

Vermeiden Sie Körperkontakt mit geerdeten Oberflä-chen, wie von Rohren, Heizungen, Herden und Kühl-schränken. Es besteht ein erhöhtes Risiko durch elektri-schen Schlag, wenn Ihr Körper geerdet ist.

Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Ri-siko eines elektrischen Schlages.

Zweckentfremden Sie das Kabel nicht, um das Gerätzu tragen, aufzuhängen oder um den Stecker aus derSteckdose zu ziehen. Halten Sie das Kabel fern vonHitze, Öl, scharfen Kanten oder sich bewegenden Ge-räteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

Wenn Sie mit einem Elektrowerkzeug im Freien arbei-ten, verwenden Sie nur Verlängerungskabel, die auchfür den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungska- bels verringert das Risiko eines elektrischen Schlages.

Falls die Verwendung des Gerätes in feuchter Umge-bung unvermeidbar ist, muss das Gerät an einen FI-Schutzschalter angeschlossen werden. Die Verwen-dung eines FI-Schutzschalters verringert die Gefahr eineselektrischen Schlages. Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun,und gehen Sie mit Vernunft an die Arbeit mit einemElektrowerkzeug. Benutzen Sie das Gerät nicht, wennSie müde sind oder unter dem Einfluss von Drogen,Alkohol oder Medikamenten stehen. Ein Moment derUnachtsamkeit beim Gebrauch des Gerätes kann zuernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung und immereine Schutzbrille. Die Verwendung von Schutzausrüs-tung, wie Staubschutzmaske, rutschsicherem Schuhwerk,Schutzhelm oder Gehörschutz je nach Arbeitsumgebung,vermindert die Verletzungsgefahr.

Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.Vergewissern Sie sich, dass das Elektrowerkzeug aus-geschaltet ist, bevor Sie den Stecker in die Steckdosestecken. Wenn Sie beim Tragen des Gerätes den Fingeram Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen füh- ren.

Entfernen Sie Einstellwerkzeuge oder Schrauben-schlüssel, bevor Sie das Gerät einschalten. Ein Werk- zeug oder Schlüssel, der sich in einem drehenden Geräte- teil befindet, kann zu Verletzungen führen.

Überschätzen Sie sich nicht. Sorgen Sie für einen si-cheren Stand und halten Sie jederzeit das Gleichge-wicht. Dadurch können Sie das Gerät in unerwarteten Si- tuationen besser kontrollieren.

Tragen Sie geeignete Kleidung. Tragen Sie keine weiteKleidung oder Schmuck. Halten Sie Haare, Kleidungund Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können vonsich bewegenden Teilen erfasst werden.

Wenn Staubabsaug- und -auffangeinrichtungen mon-tiert werden können, vergewissern Sie sich, dassdiese angeschlossen sind und richtig verwendet wer- den. Das Verwenden dieser Einrichtungen verringert Ge-fährdungen durch Staub. Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen

Überlasten Sie das Gerät nicht. Verwenden Sie für IhreArbeit das dafür bestimmte Elektrowerkzeug. Mit dempassenden Elektrowerkzeug arbeiten Sie besser und si-cherer im angegebenen Leistungsbereich.

Benutzen Sie kein Elektrowerkzeug, dessen Schalterdefekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Sicherheitshinweise F016 L70 506 - Titel.book Seite 6 Dienstag, 23. Oktober 2007 1:28 13 6 • F016 L70 506 • TMS • 19.10.07Deutsch - 7

Ziehen Sie den Stecker aus der Steckdose, bevor Sie Ge- räteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme ver- hindert den unbeabsichtigten Start des Gerätes.

Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Per- sonen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so be- schädigt sind, dass die Funktion des Gerätes beein- trächtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp vorge- schrieben ist. Berücksichtigen Sie dabei die Arbeits- bedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vor- gesehenen Anwendungen kann zu gefährlichen Situatio- nen führen. Service

Lassen Sie Ihr Gerät nur von qualifiziertem Fachperso- nal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhal- ten bleibt. Warnhinweise für Kettensägen:

Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Ar- beiten mit einer Kettensäge kann ein Moment der Unacht- samkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

Halten Sie die Kettensäge mit Ihrer rechten Hand am hinteren Handgriff und mit Ihrer linken Hand am vorde- ren Handgriff fest. Das Festhalten der Kettensäge in ei- ner anderen Arbeitshaltung erhöht das Risko von Verlet- zungen und darf nicht angewendet werden.

Tragen Sie Schutzbrille und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzbekleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette.

Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb einer Kettensäge auf einem Baum besteht Ver- letzungsgefahr.

Achten Sie immer auf einen festen Stand und benut- zen Sie die Kettensäge nur, wenn Sie auf gefestigtem, sicheren und ebenen Untergrund stehen. Rutschiger oder instabiler Untergrund kann bei Benutzung von Leitern zum Verlust der Kontrolle über die Balance und der Ket- tensäge führen.

Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, das dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der ge- spannte Ast die Bedienperson treffen und/oder die Ketten- säge der Kontrolle entreißen.

Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

Tragen Sie die Kettensäge am vorderen Griff mit still- stehender Sägekette und nach hinten zeigender Füh- rungsschiene. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.

Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen.

Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Ver- lust der Kontrolle.

Nur Holz sägen. Die Kettensäge nur für Arbeiten ver- wenden, für die sie bestimmt ist – Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mau- erwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungs- gemäße Arbeiten kann zu gefährlichen Situationen führen. Ursachen und Vermeidung eines Rückschlags: – Rückschlag kann auftreten, wenn die Spitze der Füh- rungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt. – Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Re- aktion führen, bei der die Führungsschiene nach oben und in Richtung der Bedienperson geschlagen wird. – Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene rasch in Bedienerrich- tung zurückstoßen. – Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrich- tungen. Als Benutzer einer Kettensäge sollten Sie ver- schiedene Maßnahmen ergreifen, um unfall- und verlet- zungsfrei arbeiten zu können. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhin- dert werden:

Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge um- schließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften stand- halten können. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte be- herrschen. Niemals die Kettensäge loslassen.

Vermeiden Sie eine abnormale Körperhaltung und sä- gen Sie nicht über Schulterhöhe. Dadurch wird ein un- beabsichtigtes Berühren mit der Schienenspitze vermie- den und eine bessere Kontrolle der Kettensäge in uner- warteten Situationen ermöglicht.

Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschie- nen und Sägeketten können zum Reißen der Kette oder zu Rückschlag führen.

Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu nied- rige Tiefenbegrenzer erhöhen die Neigung zum Rück- schlag. F016 L70 506 - Titel.book Seite 7 Dienstag, 23. Oktober 2007 1:28 13 7 • F016 L70 506 • TMS • 19.10.07Deutsch - 8 Das Gerät ist bestimmt zum Fällen von Bäumen so- wie zum Sägen von Stämmen, Ästen, Holzbalken, Brettern, usw. und kann für Schnitte längs und quer zur Faserrichtung des Holzes verwendet werden. Dieses Gerät ist nicht geeignet zum Sägen von mi- neralischen Werkstoffen. Dieses Handbuch enthält Anweisungen über die richtige Montage und den sicheren Gebrauch Ihrer Kettensäge. Es ist wichtig, dass Sie diese Anwei- sungen sorgfältig lesen. Alle Teile des Gerätes sind vorsichtig aus der Verpa- ckung zu entnehmen und auf Vollständigkeit zu überprüfen: – Kettensäge – Abdeckung – Sägekette – Schwert – Kettenschutz – Sägekettenhaftöl (80 ml) – Bedienungsanleitung Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

Rückschlagbremsen-Auslösung (Handschutz)

Markierung „Rückschlagbremse frei“

Schwert-Führungssteg

Laufrichtungs- und Schneidrichtungssymbol

Kettenfangbolzen 23 Netzstecker** 24 Seriennummer **länderspezifisch Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. Gerätekennwerte Kettensäge AKE 30-19 S AKE 35-19 S AKE 40-19 S Bestellnummer 3 600 H36 D.. 3 600 H36 E.. 3 600 H36 F.. Werkzeugloses Spannen der Kette (SDS) ● ● ● Leistungsaufnahme [W] 1900 1900 1900 Kettengeschwindigkeit (im Leerlauf) [m/s] 12 12 12 Schwertlänge [cm] 30 35 40 Umlenkstern – ● ● Rückschlagbremse ● ● ● Auslaufbremse ● ● ● Sägekettentyp 3/8" - 90 3/8" - 90 3/8" - 90 Treibgliedstärke [mm] 1,1 (0,043") 1,1 (0,043") 1,1 (0,043") Anzahl der Treibglieder 45 52 57 Füllmenge Öl-Vorratsbehälter [ml] 200 200 200 Automatische Kettenschmierung ● ● ● Krallenanschlag ● ● ● Gewicht ohne Netzkabel, ca. ** [kg] 4,2 4,3 4,4 Schutzklasse / II / II / II **gemessen mit Schiene und Kette Hinweis: Bitte die Sachnummer auf dem Typschild ihres Gerätes beachten, die Handelsbezeichnungen einzelner Geräte können variieren. Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträch- tigungen anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0.25 Ohm sind keine Störungen zu erwarten. Bestimmungsgemäßer Gebrauch Einleitung Lieferumfang Geräteelemente

F016 L70 506 - Titel.book Seite 8 Dienstag, 23. Oktober 2007 1:28 13 8 • F016 L70 506 • TMS • 19.10.07Deutsch - 9 Elektrische Sicherheit Ihre Maschine ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Die Betriebsspannung be- trägt 230 V AC, 50 Hz (für Nicht-EU Länder 220 V, 240 V je nach Ausführung). Nur zugelassene Ver- längerungskabel verwenden. Es dürfen nur Verlän- gerungskabel der Bauart H07 RN-F oder IEC (60245 IEC 66) verwendet werden. Falls Sie für den Betrieb des Gerätes Verlänge- rungskabel verwenden, dürfen nur Kabel mit folgen- den Leiterquerschnitten verwendet werden: – 1,0 mm

: maximale Länge 40 m – 1,5 mm

: maximale Länge 60 m – 2,5 mm

: maximale Länge 100 m Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maxi- mal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden. Hinweis für Produkte, die nicht in GB verkauft wer- den: ACHTUNG: Zu Ihrer Sicherheit ist es erforder- lich, dass der an der Maschine angebrachte Ste- cker 23 mit dem Verlängerungskabel 25 verbunden wird, wie im Bild gezeigt. Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlängerungskabel muss mit einer Zugentlas- tung verwendet werden. Die Anschlussleitung muss regelmäßig auf Scha- densmerkmale überprüft und darf nur in gutem Zu- stand verwendet werden. Wenn die Anschlussleitung beschädigt ist, darf sie nur von einer autorisierten Bosch-Werkstatt repa- riert werden. Erst nach vollständiger Montage die Ket- tensäge ans Stromnetz anschließen. ■ Bei Handhabung der Sägekette stets Schutz- handschuhe tragen. Montage von Schwert und Sägekette

1. Alle Teile vorsichtig auspacken.

2. Die zwei Pfeile auf dem Kettenspannring 13

und der Abdeckung 15 in Übereinstimmung brin- gen.

3. Die Kettensäge auf einer geraden Fläche able-

gen. Es dürfen nur Sägeketten mit einer Treib- glieddicke (Nutbreite) von 1,1 mm verwen- det werden.

4. Die Sägekette 10 in die umlaufende Nut des

Schwertes 11 einlegen. Auf die richtige Laufrich- tung achten. Die Kette mit dem Laufrichtungs- symbol 20 vergleichen. Sicherstellen, dass die Kettenspannnocke 16 nach außen zeigt.

5. Die Kettenglieder um das Kettenrad 21 legen und

das Schwert 11 so aufsetzen, dass die vor und hinter dem Befestigungsbolzen 17 liegenden Schwert-Führungsstege 18 in das Langloch des Schwertes 11 greifen. Zu Ihrer Sicherheit Achtung! Vor Wartungs- oder Reinigungsar- beiten oder wenn das Kabel durchtrennt, be- schädigt oder verwickelt ist, die Kettensäge ausschalten und den Netzstecker ziehen. Vorsicht! Rotierende Kette nicht berühren. Die Kettensäge auf keinen Fall in der Nähe von Personen, Kindern oder Tieren betreiben, ebenso nicht nach dem Konsum von Alkohol, Drogen oder der Einnahme von betäubenden Medikamenten. Montage/Sägekette spannen

F016 L70 506 - Titel.book Seite 9 Dienstag, 23. Oktober 2007 1:28 139 • F016 L70 506 • TMS • 19.10.07Deutsch - 10

6. Prüfen, ob alle Teile gut platziert sind und das

Schwert mit der Kette in dieser Position halten.

7. Die Abdeckung genau aufsetzen und sicherstel-

len, dass der Kettenfangbolzen 22 in den dafür vorgesehenen Führungsschlitz der Abde- ckung 15 zum Liegen kommt.

8. Die Abdeckung 15 mit dem Spanngriff 14 lose

festziehen. Die Sägekette ist noch nicht gespannt. Das Span- nen der Sägekette erfolgt wie unter „Spannen der Sägekette“ Punkt 1 – 7 beschrieben. Spannen der Sägekette Die Kettenspannung ist vor Arbeitsbeginn, nach den ersten Schnitten und während dem Sägen regelmä- ßig alle 10 Minuten zu überprüfen. Insbesondere bei neuen Sägeketten ist anfangs mit erhöhter Auswei- tung zu rechnen. Die Lebensdauer der Sägekette hängt maßgeblich von ausreichender Schmierung und richtiger Span- nung ab. Die Sägekette nicht spannen wenn sie stark erhitzt ist, da sie sich nach Abkühlung zusammenzieht und zu straff auf dem Schwert anliegt.

1. Die Kettensäge auf einer geraden Fläche able-

2. Den Spanngriff 14 ca. 1 – 3 Umdrehungen gegen

den Uhrzeigersinn lösen, um die Schwertfeststel- lung zu lösen.

3. Prüfen, ob die Kettenglieder richtig im Führungs-

schlitz des Schwertes 11 und auf dem Ketten- rad 21 liegen.

4. Den roten Kettenspannring 13 rastend im Uhrzei-

gersinn drehen, bis die richtige Kettenspannung erreicht ist. Die Rastmechanik verhindert, dass sich die Kettenspannung löst. Lässt sich der Ket- tenspannring 13 nur schwer drehen, muss der Spanngriff 14 weiter gegen den Uhrzeigersinn gelöst werden. Der Spanngriff 14 darf sich mit- drehen, wenn der Kettenspannring 13 eingestellt wird.

5. Die Sägekette 10 ist richtig gespannt, wenn sie in

der Mitte um ca. 3 – 4 mm angehoben werden kann. Dies sollte mit einer Hand durch Hochzie- hen der Sägekette gegen das Eigengewicht des Gerätes erfolgen.

6. Wenn die Sägekette 10 zu stark gespannt wurde,

den Kettenspannring 13 gegen den Uhrzeiger- sinn drehen und lockern.

7. Bei optimal gespannter Sägekette 10 das

Schwert 11 mit dem Spanngriff 14 rechtsdrehend festklemmen. Kein Werkzeug verwenden.

F016 L70 506 - Titel.book Seite 10 Dienstag, 23. Oktober 2007 1:28 1310 • F016 L70 506 • TMS • 19.10.07Deutsch - 11 Wichtig: Die Kettensäge wird nicht mit Sä- gekettenhaftöl befüllt geliefert. Es ist wich- tig sie vor dem Gebrauch mit Öl zu füllen. Die Benutzung der Kettensäge ohne Sägeketten- haftöl oder bei einem Ölstand unterhalb der Mi- nimum-Markierung führt zur Beschädigung der Kettensäge. Die Lebensdauer und Schnittleistung der Kette hängt von der optimalen Schmierung ab. Deswegen wird während des Betriebes die Sägekette über die Öldüse 19 automatisch mit Sägekettenhaftöl ge- schmiert. Öltank füllen: – Die Kettensäge mit dem Öltankverschluss 4 nach oben auf einer geeigneten Unterlage abstellen. – Mit einem Lappen den Bereich um den Öltank- verschluss 4 säubern und den Verschluss auf- schrauben. – Den Filtereinsatz zum Befüllen nicht entfernen. – Den Öltank mit biologisch abbaubarem Bosch- Sägekettenhaftöl befüllen. – Darauf achten, dass kein Schmutz in den Öltank gelangt. Den Öltankverschluss 4 wieder auf- schrauben und verschließen. Wichtig: Um den Luftaustausch zwischen Öltank und Umgebung zu ermöglichen, sind zwischen Sieb und Öltankverschluss vier kleine Ausgleichskanäle vorhanden, durch die funktionsbedingt in geringem Maße Öl aus- treten kann. Bitte achten Sie darauf, dass die Säge immer waagrecht (Öltankverschluss 4 nach oben) abgestellt wird. Ausschließlich empfohlenes, biologisch abbau- bares Haftöl verwenden, um eine Beschädigung der Kettensäge zu vermeiden. Niemals recycel- tes Öl oder Altöl verwenden. Bei Verwendung von nicht zugelassenem Öl erlischt die Garantie. Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typ- schild des Gerätes übereinstimmen. Mit 230 V ge- kennzeichnete Geräte können auch an 220 V betrie- ben werden. Ein- und Ausschalten Die Kettensäge halten wie bei „Arbeiten mit Ketten- säge“ beschrieben. Zur Inbetriebnahme des Gerätes die Ein- schaltsperre 3 eindrücken, dann den Ein-/Ausschal- ter 2 durchdrücken und in dieser Stellung festhalten. Die Einschaltsperre 3 kann jetzt losgelassen wer- den. Zum Ausschalten den Ein-/Ausschalter 2 loslas- sen. Nach dem Sägevorgang die Kettensäge nicht durch Betätigen des vorderen Handschutzes (Aktivieren der Rückschlagbremse) anhalten. Die Kettensäge ist mit zwei Schutzvorrichtungen ausgerüstet: Die Auslaufbremse bremst die Kette nach Loslas- sen des Ein-/Ausschalters 2 ab. Die Rückschlagbremse ist ein Schutzmechanis- mus, der bei zurückschlagendem Gerät über den vorderen Handschutz 5 ausgelöst wird. Die Kette stoppt innerhalb kurzerZeit. Von Zeit zu Zeit einen Funktionstest durchführen. Den vorderen Handschutz 5 nach vorne schieben (Position ➋), so dass der rote Punkt 28 unter der Markierung 6 sichtbar wird und Kettensäge kurz ein- schalten. Die Kette darf nicht anlaufen. Um die Rückschlagbremse wieder zu entriegeln, den vorde- ren Handschutz 5 zurückziehen (Position ➊), so dass der rote Punkt 28 unter der Markierung 6 ver- deckt wird. (siehe Bild ) Vor dem Sägen Vor der Inbetriebnahme und regelmäßig während dem Sägen sind nachfolgende Überprüfungen durchzuführen: – Befindet sich die Kettensäge in einem funktions- sicheren Zustand? – Ist der Öltank gefüllt? Die Ölstandsanzeige 26 vor der Arbeit und regelmäßig während der Arbeit überprüfen. Das Öl nachfüllen, wenn der Ölpegel die Unterkante im Sichtfenster erreicht hat. Die Füllung reicht für ca. 15 Minuten, abhängig von den Pausen und der Intensität der Arbeit. – Ist die Kette richtig gespannt und geschärft? Die Kettenspannung während dem Sägen alle 10 Mi- nuten überprüfen. Insbesondere bei neuen Säge- ketten ist mit erhöhter Ausweitung zu rechnen. Der Zustand der Sägekette beeinflusst wesent- lich die Sägeleistung. Nur scharfe Ketten schüt- zen vor Überlastung. – Ist die Rückschlagbremse gelöst und ihre Funk- tion gewährleistet? Kettenschmierung Inbetriebnahme A B Rückschlagbremse/ Auslaufbremse Arbeiten mit der Kettensäge

F016 L70 506 - Titel.book Seite 11 Dienstag, 23. Oktober 2007 1:28 13 11 • F016 L70 506 • TMS • 19.10.07Deutsch - 12 – Tragen Sie die erforderliche Schutzausrüstung? Benutzen Sie Schutzbrille und Gehörschutz. Wei- tere Schutzausrüstungen für Kopf, Hände, Beine und Füße werden empfohlen. Geeignete Schutz- bekleidung reduziert die Verletzungsgefahr durch herumfliegendes Schnittgut und unbeabsichtig- tes Berühren der Sägekette. Sägenrückschlag Unter Sägenrückschlag versteht man das plötzliche Hoch- und Zurückschlagen der laufenden Ketten- säge, das bei Berührung der Schwertspitze mit dem Sägegut oder bei klemmender Kette auftreten kann. Wenn Sägenrückschlag auftritt, reagiert die Ma- schine auf unvorhersehbare Art und Weise und kann schwere Verletzungen bei dem Bediener oder den im Sägebereich stehenden Personen verursa- chen. Seitliche Schnitte, Schräg- und Längsschnitte müs- sen mit besonderer Vorsicht angegangen werden, weil hier der Krallenanschlag 12 nicht angesetzt werden kann. Zur Vermeidung von Sägenrückschlag: – Die Kettensäge so flach wie möglich ansetzen. – Niemals mit lockerer, ausgeweiteter oder stark verschlissener Sägekette arbeiten. – Die Sägekette wie vorgeschrieben schärfen. – Niemals über Schulterhöhe sägen. – Niemals mit der Spitze des Schwertes sägen. – Die Kettensäge immer fest mit beiden Händen halten. – Verwenden Sie stets eine rückschlaghemmende Bosch-Sägekette. – Nutzen Sie den Krallenanschlag 12 als Hebel. – Achten Sie auf richtige Kettenspannung. Allgemeines Verhalten Die Kettensäge stets mit beiden Händen fest halten, die linke Hand am vorderen Handgriff und die rechte Hand am hinteren Handgriff. Mit Daumen und Finger die Griffe jederzeit umschließen. Nie- mals einhändig sägen. Das Stromkabel stets nach hinten führen und außerhalb des Bereiches von Sä- gekette und Sägegut halten; so positionieren, dass es sich nicht in Ästen und Zweigen verfangen kann. Die Kettensäge nur mit sicherem Stand betrei- ben. Die Kettensäge leicht rechts vom eigenen Kör- per halten. Die Kette muss vor dem Kontakt mit dem Holz in voller Geschwindigkeit laufen. Dabei den Krallenan- schlag 12 zur Abstützung der Kettensäge auf dem Holz benutzen. Während des Sägens den Krallen- anschlag als Hebel verwenden. Beim Sägen stärkerer Äste oder Stämme den Kral- lenanschlag an einem tieferen Punkt nachsetzen. Dazu die Kettensäge zurückziehen, um den Krallen- anschlag zu lösen und ihn erneut tiefer ansetzen. Die Säge dabei nicht aus dem Schnitt entfernen. Drücken Sie beim Sägen nicht mit Kraft auf die Sä- gekette, sondern lassen Sie diese arbeiten, indem Sie über den Krallenanschlag 12 leichten Hebel- druck erzeugen. Die Kettensäge niemals mit gestreckten Armen betreiben. Nicht versuchen, an schwer zu errei- chende Stellen zu sägen, oder auch auf einer Leiter stehend. Niemals über Schulterhöhe sägen. Beste Sägeergebnisse werden erreicht, wenn die Kettengeschwindigkeit nicht durch Überlastung ab- sinkt. Vorsicht am Ende des Sägeschnitts. Sobald die Säge sich frei geschnitten hat, ändert sich unerwar- tet die Gewichtskraft. Es besteht Unfallgefahr für Beine und Füße. Die Säge nur mit laufender Sägekette aus dem Schnitt entfernen. Sägen von Stämmen Die folgenden Sicherheitsvorschriften beachten: Den Stamm wie im Bild gezeigt ablegen und so abstützen, dass sich der Schnitt nicht schließt und die Sägekette klemmt. Kürzere Holzstücke vor dem Sägen einrichten und festklemmen. Nur Gegenstände aus Holz sägen. Das Berühren von Steinen und Nägeln vermeiden, da diese hoch- geschleudert werden können, die Sägekette be- schädigen können oder ernsthafte Verletzungen beim Benutzer oder umstehenden Personen verur- sachen können. Mit der laufenden Säge nicht Drahtzäune oder den Boden berühren. Die Säge ist nicht geeignet dünnes Geäst auszu- schneiden. Längsschnitte sind mit besonderer Sorgfalt auszu- führen, da der Krallenanschlag 12 nicht verwendet werden kann. Die Säge in einem flachen Winkel füh- ren, um Sägenrückschlag zu vermeiden. Bei Sägearbeiten am Hang, stets oberhalb oder seit- lich stehend Stämme oder liegendes Sägegut bear- beiten. Wegen Stolpergefahr auf Baumstümpfe, Äste, Wur- zeln etc. achten. Sägen von Holz unter Spannung Beim Sägen von unter Spannung stehendem Holz, Ästen oder Bäumen besteht erhöhte Unfallgefahr. Hier ist äußerste Vorsicht geboten. Solche Arbei- ten sollten nur von ausgebildeten Fachleuten ausgeführt werden.

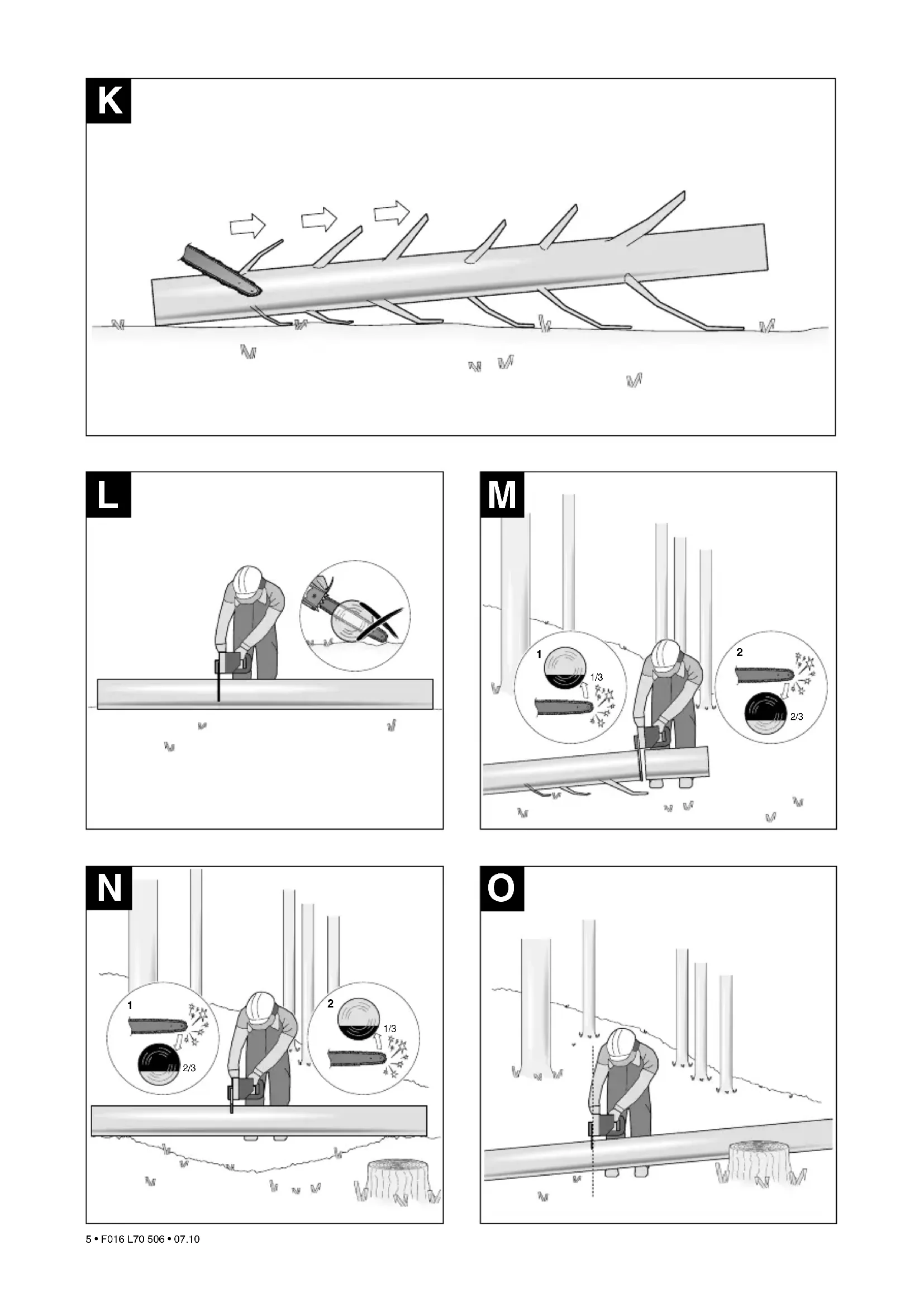

F016 L70 506 - Titel.book Seite 12 Dienstag, 23. Oktober 2007 1:28 13 12 • F016 L70 506 • TMS • 19.10.07Deutsch - 13 Liegt Holz auf beiden Seiten auf, zuerst von oben (Y) ein Drittel des Durchmessers durch den Stamm schneiden und dann von unten (Z) an glei- cher Stelle den Stamm durchtrennen, um Splittern und Festklemmen der Säge zu vermeiden. Dabei den Kontakt der Sägekette mit dem Boden vermei- den. Liegt das Holz nur einseitig auf, zuerst von un- ten (Y) ein Drittel des Durchmessers nach oben sä- gen und dann an gleicher Stelle von oben (Z) den Stamm durchtrennen, um Splittern und Festklem- men der Säge zu vermeiden. Bäume fällen Immer einen Helm tragen, um vor fallen- den Ästen geschützt zu sein. Mit der Kettensäge dürfen nur Bäume gefällt werden, deren Stammdurchmesser kleiner ist als die Länge des Schwertes. ➊ Den Arbeitsbereich sichern. Darauf achten, dass sich keine Personen oder Tiere im Fallbe- reich des Baumes aufhalten. Niemals versuchen eine eingeklemmte Säge mit laufendem Motor frei zu bekommen. Holzkeile verwenden um die Sägekette zu befreien. Wird von zwei oder mehreren Personen gleichzeitig zugeschnitten und gefällt, so sollte der Abstand zwi- schen den fällenden und zuschneidenden Personen mindestens die doppelte Höhe des zu fällenden Baumes betragen. Beim Fällen von Bäumen ist dar- auf zu achten, dass andere Personen keiner Gefahr ausgesetzt werden, keine Versorgungsleitungen ge- troffen und keine Sachschäden verursacht werden. Sollte ein Baum mit einer Versorgungsleitung in Be- rührung kommen, so ist das Energieversorgungsun- ternehmen sofort in Kenntnis zu setzen. Bei Sägearbeiten am Hang sollte sich der Bediener der Kettensäge im Gelände oberhalb des zu fällen- den Baum aufhalten, da der Baum nach dem Fällen wahrscheinlich bergab rollen oder rutschen wird. ➋ Vor dem Fällen sollte ein Fluchtweg geplant und wenn nötig freigemacht werden. Der Fluchtweg sollte von der erwarteten Falllinie aus schräg nach hinten wegführen. ➌ Vor dem Fällen ist die natürliche Neigung des Baumes, die Lage größerer Äste und die Windrich- tung in Betracht zu ziehen, um die Fallrichtung des Baumes beurteilen zu können. Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht sind vom Baum zu entfernen. Kerbschnitt setzen: Sägen Sie im rechten Winkel zur Fallrichtung eine Kerbe (X – W) mit einer Tiefe von 1/3 des Baumdurchmessers. Zuerst den unte- ren waagrechten Kerbschnitt durchführen. Dadurch wird das Einklemmen der Sägekette oder der Füh- rungsschiene beim Setzen des zweiten Kerbschnitts vermieden. Fällschnitt setzen: Den Fällschnitt (Y) mindestens 50 mm über den waagrechten Kerbschnitt anset- zen. Den Fällschnitt parallel zum waagrechten Kerb- schnitt ausführen. Den Fällschnitt nur so tief einsä- gen, dass noch ein Steg (Fällleiste) stehen bleibt, der als Scharnier wirken kann. Der Steg verhindert, dass sich der Baum dreht und in die falsche Rich- tung fällt. Sägen Sie den Steg nicht durch. Bei Annäherung des Fällschnitts an den Steg sollte der Baum zu fallen beginnen. Wenn sich zeigt, dass der Baum möglicherweise nicht in die gewünschte Richtung fällt oder sich zurück neigt und die Säge- kette festklemmt, den Fällschnitt unterbrechen und zur Öffnung des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststoff oder Aluminium verwenden. Wenn der Baum zu fallen beginnt, die Kettensäge aus dem Schnitt entfernen, ausschalten, ablegen und den Gefahrenbereich über den geplanten Fluchtweg verlassen. Auf herunterfallende Äste achten und nicht stolpern. Durch Eintreiben eines Keils (Z) in den waagrechten Schnitt muss der Baum jetzt zu Fall gebracht wer- den. Wenn der Baum zu fallen beginnt, auf herunterfal- lende Äste oder Zweige achten. Entasten Hierunter versteht man das Abtrennen der Äste vom gefällten Baum. Beim Entasten größere nach unten gerichtete Äste, die den Baum stützen, vorerst stehen lassen. Kleinere Äste gemäß Abbildung mit einem Schnitt trennen. Äste, die unter Spannung stehen, sollten von unten nach oben gesägt werden, um ein Einklemmen der Säge zu vermeiden. Baumstamm ablängen Hierunter versteht man das Teilen des gefällten Baumes in Abschnitte. Achten Sie auf Ihren siche- ren Stand und die gleichmäßige Verteilung Ihres Körpergewichts auf beide Füße. Falls möglich, sollte der Stamm durch Äste, Balken oder Keile unterlegt und gestützt sein. Folgen Sie den einfachen Anwei- sungen für leichtes Sägen. Wenn die gesamte Länge des Baumstammes wie dargestellt gleichmäßig aufliegt, wird von oben her gesägt. Wenn der Baumstamm wie dargestellt an einem Ende aufliegt, zuerst 1/3 des Stammdurchmessers von der Unterseite her sägen, dann den Rest von oben auf Höhe des Unterschnitts. Wenn der Baumstamm wie dargestellt an beiden Enden aufliegt, zuerst 1/3 des Stammdurchmessers von der Oberseite her sägen, dann 2/3 von der Un- terseite auf Höhe des Oberschnitts. Bei Sägearbeiten am Hang wie dargestellt stets oberhalb des Baumstammes stehen. Um im Mo- ment des "Durchsägens” die volle Kontrolle zu be- halten, gegen Ende des Schnitts den Anpressdruck

F016 L70 506 - Titel.book Seite 13 Dienstag, 23. Oktober 2007 1:28 13 13 • F016 L70 506 • TMS • 19.10.07Deutsch - 14 reduzieren, ohne den festen Griff an den Handgrif- fen der Kettensäge zu lösen. Darauf achten, dass die Sägekette nicht den Boden berührt. Nach Fertig- stellung des Schnitts den Stillstand der Sägekette abwarten, bevor man die Kettensäge dort entfernt. Den Motor der Kettensäge immer ausschalten, be- vor man von Baum zu Baum wechselt. Vor allen Wartungsarbeiten ist der Netz- stecker zu ziehen. Hinweis: Führen Sie die folgenden Wartungsarbei- ten regelmäßig aus, damit eine lange und zuverläs- sige Nutzung gewährleistet ist. Die Kettensäge regelmäßig auf offensichtliche Män- gel untersuchen, wie eine lose, ausgehängte oder beschädigte Sägekette, lose Befestigung und ver- schlissene oder beschädigte Bauteile. Bei der Demontage der Sägekette muss darauf ge- achtet werden, dass diese vorher mit dem Ketten- spannring 13 entspannt wird. Sollte das Entspannen vergessen werden, kann es zu Defekten in der SDS- Gruppe kommen. Prüfen, ob die Abdeckungen und Schutzeinrichtun- gen intakt und richtig montiert sind. Notwendige Re- paraturen oder Wartungsarbeiten sind vor dem Ein- satz der Kettensäge durchzuführen. Sollte die Kettensäge trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Repara- tur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Vor dem Versand von Kettensägen bitte unbe- dingt den Öltank leeren. Dazu das Sieb aus dem Tank entnehmen und anschließend wieder ein- setzen. Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben. Die Sägekette und das Schwert gemäß Abschnitt „Sägekette spannen“ prüfen. Die Führungsnut des Schwertes nützt sich mit der Zeit ab. Beim Auswechseln der Sägekette das Schwert um 180° drehen, um die Abnutzung auszu- gleichen. Bei SDS-Modellen muss die Kettenspannnocke 16 auf dem Schwert ummontiert werden. Das Kettenrad 21 prüfen. Wenn es aufgrund der ho- hen Belastung abgenutzt oder beschädigt ist, muss es von einer Kundendienstwerkstatt ausgewechselt werden. Die Sägekette kann bei jeder autorisierten Kunden- dienststelle für Bosch-Elektrowerkzeuge fachmän- nisch nachgeschliffen werden. Mit der Bosch Ket- tenschärfeinrichtung oder dem Dremel-Multi mit dem Schleifeinsatz 1453 kann die Kette auch selbst nachgeschliffen werden. Beiliegende Schleif- anleitung beachten. Die Funktion der automatischen Kettenschmierung kann geprüft werden, indem man die Säge einschal- tet und sie mit der Spitze in Richtung eines Kartons oder Papieres auf den Boden hält. Achtung, Boden mit Kette nicht berühren, Sicherheitsabstand von 20 cm einhalten. Zeigt sich hierbei eine zuneh- mende Ölspur, arbeitet die Öl-Automatik einwand- frei. Zeigt sich trotz vollem Öltank keine Ölspur, „Fehlersuche“ lesen oder den Bosch-Kundendienst aufsuchen. Sägekette und Schwert

Reinigung Kettenschärf-/Reinigungsset.............F 016 800 262 Kettenhaftöl, 1 Liter...........................2 607 000 181 Weiteres Zubehör Handschuhe......................................2 607 000 134 Schutzbrille........................................F 016 800 178 SNR 19 Gehörschutz (Schallpegelabsenkung 19 dB (A)) ...2 607 990 042 SNR 24 Gehörschutz (Schallpegelabsenkung 24 dB (A)) ...2 607 990 043 Wartung und Reinigung Sägekette und Schwert auswechseln/wenden

Schärfen der Sägekette Prüfen der Öl-Automatik Zubehör F016 L70 506 - Titel.book Seite 14 Dienstag, 23. Oktober 2007 1:28 13 14 • F016 L70 506 • TMS • 19.10.07Deutsch - 15 Das geformte Kunststoffgehäuse der Kettensäge mit Hilfe einer weichen Bürste und einem sauberen Lappen reinigen. Wasser, Lösemittel und Poliermit- tel dürfen nicht verwendet werden. Alle Verschmut- zungen entfernen, insbesondere von den Lüftungs- schlitzen 27 des Motors. Nach einer Einsatzdauer von 1 bis 3 Stunden die Abdeckung 15, das Schwert und die Kette demon- tieren und mit Hilfe einer Bürste reinigen. Den Bereich unter der Abdeckung 15, das Ketten- rad 21 und die Schwertbefestigung mit Bürste von allen Anhaftungen befreien. Die Öldüse 19 mit ei- nem sauberen Lappen säubern. Bei schwergängigem Kettenspannmechanismus in der Abdeckung 15 den Deckel 29 abnehmen, den Spanngriff 14 sowie den Kettenspannring 13 gegen- einander verdrehen, so dass sich Ablagerungen im Inneren der Mechanik lösen und nach unten heraus- fallen können. Die Abdeckung 15 leicht ausklopfen, bei stark verklebter Mechanik mit weicher Bürste oder Druckluft reinigen, keinesfalls irgendwelche Werkzeuge verwenden. Falls die Kettensäge über längere Zeit gelagert wer- den soll, Sägekette und Schwert reinigen. Die Kettensäge an einem sicheren Platz trocken und außerhalb der Reichweite von Kindern lagern. Um ein Auslaufen zu verhindern, sicherstellen dass das Gerät in waagerechter Position abgelegt wird (Öleinfüllschraube 4 nach oben gerichtet). Bei Aufbewahrung in der Verkaufsverpackung muss der Öltank restlos entleert werden. Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Achtung: Vor der Fehlersuche Gerät ausschalten und Netzstecker ziehen. Reinigung/Lagerung

Fehlersuche Symptome Mögliche Ursache Abhilfe Kettensäge funktioniert nicht Rückschlagbremse ausgelöst Keine Stromversorgung Steckdose defekt Stromkabel beschädigt Sicherung defekt Handschutz 5 in Position ➊ zurückziehen, so dass der rote Punkt verdeckt wird Stromversorgung überprüfen Andere Stromquelle probieren, gegebe- nenfalls wechseln Kabel überprüfen, gegebenenfalls wech- seln Sicherung wechseln Kettensäge arbeitet intermit- tierend Stromkabel beschädigt Externer Wackelkontakt Interner Wackelkontakt Ein-/Ausschalter defekt Kabel überprüfen, gegebenenfalls wechseln Bosch-Fachwerkstatt aufsuchen Bosch-Fachwerkstatt aufsuchen Bosch-Fachwerkstatt aufsuchen Sägekette tro- cken Kein Öl im Öltank Entlüftung im Öltankverschluss verstopft Ölausflusskanal verstopft Öl nachfüllen Öltankverschluss reinigen Ölausflusskanal frei machen Rückschlagbre mse/Auslauf- bremse Kette wird nicht abgebremst Bosch-Fachwerkstatt aufsuchen Kette/Füh- rungsschiene heiß Kein Öl im Öltank Entlüftung im Öltankverschluss verstopft Ölausflusskanal verstopft Kettenspannung zu hoch Kette stumpf Öl nachfüllen Öltankverschluss reinigen Ölausflusskanal frei machen Kettenspannung einstellen Kette nachschleifen oder ersetzen Kettensäge rupft, vibriert oder sägt nicht richtig Kettenspannung zu locker Kette stumpf Kette verschlissen Sägezähne zeigen in die falsche Richtung Kettenspannung einstellen Kette nachschleifen oder ersetzen Kette ersetzen Sägekette neu montieren mit Zähnen in korrekter Richtung F016 L70 506 - Titel.book Seite 15 Dienstag, 23. Oktober 2007 1:28 13 15 • F016 L70 506 • TMS • 19.10.07Deutsch - 16 Elektrowerkzeuge, Zubehör und Verpackungen sol- len einer umweltgerechten Wiederverwertung zuge- führt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elek- tronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederver- wertung zugeführt werden. Der Kundendienst beantwortet Ihre Fragen zu Re- paratur und Wartung Ihres Produkts sowie zu Er- satzteilen. Explosionszeichnungen und Informatio- nen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören. www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37 589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10 Fax.: +49 (1805) 70 74 11 E-Mail: Servicezentrum.Elektrowerkzeuge@de. bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 Fax.: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Österreich ABE Service GmbH Jochen-Rindt-Straße 1 1232 Wien Tel. Service: +43 (01) 61 03 80 Fax: +43 (01) 61 03 84 91 Tel. Kundenberater: +43 (01) 7 97 22 30 66 E-Mail: abe@abe-service.co.at Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Messwerte ermittelt entsprechend 2000/14/EG (1 m Abstand) und DIN 50 144. Der A-bewertete Geräuschpegel des Gerätes be- trägt typischerweise: Schalldruckpegel 92 dB (A); Schallleistungspegel 103 dB (A). Gehörschutz tragen! Die bewertete Beschleunigung beträgt typischer- weise 11 m/s

Wir erklären in alleiniger Verantwortung, dass die- ses Produkt mit den folgenden Normen oder norma- tiven Dokumenten übereinstimmt: EN 60 745, gemäß den Bestimmungen der Richtlinien 98/37/EG, 2000/14/EG, 2004/108/EG. EG-Baumusterprüfung Nr. 210888100.01 CE durch notifizierte Prüfstelle Nr. 0344. 2000/14/EG: Der garantierte Schallleistungspegel

ist niedriger als 104 dB (A). Bewertungsverfah- ren der Konformität gemäß Anhang V. Technische Dokumentation geführt durch PT-LG/ EAE in Stowmarket, England Leinfelden, 01.10.2007. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division

Änderungen vorbehalten Entsorgung Kundendienst und Kundenberatung Konformitätserklärung F016 L70 506 - Titel.book Seite 16 Dienstag, 23. Oktober 2007 1:28 13 16 • F016 L70 506 • TMS • 19.10.07English - 17

F016 L70 506 - GB Seite 19 Dienstag, 23. Oktober 2007 3:20 15English - 20

F016 L70 506 - GB Seite 20 Dienstag, 23. Oktober 2007 3:20 15English - 21

F016 L70 506 - GB Seite 21 Dienstag, 23. Oktober 2007 3:20 15English - 22

F016 L70 506 - GB Seite 22 Dienstag, 23. Oktober 2007 3:20 15English - 23

F016 L70 506 - GB Seite 23 Dienstag, 23. Oktober 2007 3:20 15English - 24

F016 L70 506 - GB Seite 24 Dienstag, 23. Oktober 2007 3:20 15English - 25

F016 L70 506 - GB Seite 25 Dienstag, 23. Oktober 2007 3:20 15English - 26

F016 L70 506 - Titel.book Seite 31 Dienstag, 23. Oktober 2007 1:28 1331 • F016 L70 506 • TMS • 19.10.07Français - 32

F016 L70 506 - Titel.book Seite 32 Dienstag, 23. Oktober 2007 1:28 1332 • F016 L70 506 • TMS • 19.10.07Français - 33

F016 L70 506 - Titel.book Seite 43 Dienstag, 23. Oktober 2007 1:28 1343 • F016 L70 506 • TMS • 19.10.07Español - 44

F016 L70 506 - Titel.book Seite 44 Dienstag, 23. Oktober 2007 1:28 1344 • F016 L70 506 • TMS • 19.10.07Español - 45

F016 L70 506 - Titel.book Seite 55 Dienstag, 23. Oktober 2007 1:28 1355 • F016 L70 506 • TMS • 19.10.07Português - 56

F016 L70 506 - Titel.book Seite 56 Dienstag, 23. Oktober 2007 1:28 1356 • F016 L70 506 • TMS • 19.10.07Português - 57

F016 L70 506 - Titel.book Seite 60 Dienstag, 23. Oktober 2007 1:28 13 60 • F016 L70 506 • TMS • 19.10.07Português - 61 Corrente de serra e lança

F016 L70 506 - Titel.book Seite 67 Dienstag, 23. Oktober 2007 1:28 1367 • F016 L70 506 • TMS • 19.10.07Italiano - 68

F016 L70 506 - Titel.book Seite 68 Dienstag, 23. Oktober 2007 1:28 1368 • F016 L70 506 • TMS • 19.10.07Italiano - 69

F016 L70 506 - Titel.book Seite 79 Dienstag, 23. Oktober 2007 1:28 1379 • F016 L70 506 • TMS • 19.10.07Nederlands - 80

F016 L70 506 - Titel.book Seite 90 Dienstag, 23. Oktober 2007 1:28 1390 • F016 L70 506 • TMS • 19.10.07Dansk - 91

F016 L70 506 - Titel.book Seite 101 Dienstag, 23. Oktober 2007 1:28 13101 • F016 L70 506 • TMS • 19.10.07Svenska - 102

F016 L70 506 - Titel.book Seite 111 Dienstag, 23. Oktober 2007 1:28 13111 • F016 L70 506 • TMS • 19.10.07Norsk - 112

F016 L70 506 - Titel.book Seite 121 Dienstag, 23. Oktober 2007 1:28 13121 • F016 L70 506 • TMS • 19.10.07Suomi - 122

F016 L70 506 - Titel.book Seite 132 Dienstag, 23. Oktober 2007 1:28 13132 • F016 L70 506 • TMS • 19.10.07Eλληνικά - 133

F016 L70 506 - Titel.book Seite 133 Dienstag, 23. Oktober 2007 1:28 13133 • F016 L70 506 • TMS • 19.10.07Eλληνικά - 134

F016 L70 506 - Titel.book Seite 145 Dienstag, 23. Oktober 2007 1:28 13145 • F016 L70 506 • TMS • 19.10.07Türkçe - 146

Deπiµiklikler mümkündür Uygunluk beyan∂ F016 L70 506 - Titel.book Seite 152 Dienstag, 23. Oktober 2007 1:28 13 152 • F016 L70 506 • TMS • 19.10.07Robert Bosch GmbH Power Tools Division 70745 Leinfelden-Echterdingen www.bosch-pt.com F016 L70 506 (07.10) O / 153 F016 L70 506 - Titel.book Seite 1 Dienstag, 23. Oktober 2007 1:28 13
