BEDIENUNGSANLEITUNG GCM 8 SDE Professional BOSCH

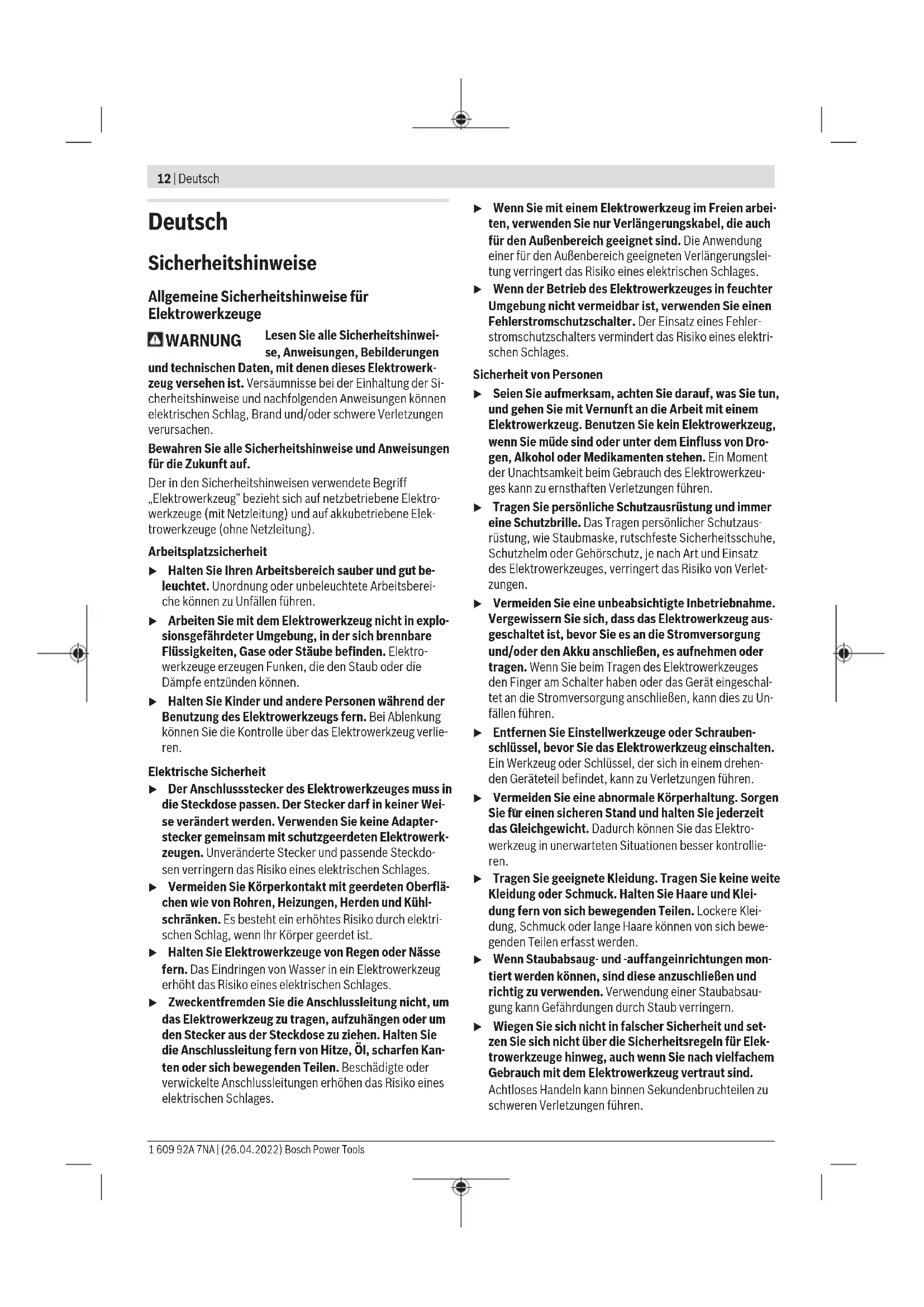

(63) (3) (27) (5) (64) (64) Bosch Power Tools 1 609 92A 7NA | (26.04.2022)12 | Deutsch Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerk- zeug versehen ist. Versäumnisse bei der Einhaltung der Si- cherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzleitung) und auf akkubetriebene Elek- trowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie- ren. Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungslei- tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeu- ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verlet- zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie fu

r einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollie- ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei- dung fern von sich bewegenden Teilen. Lockere Klei- dung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek- trowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsDeutsch | 13 Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie fu

r Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Ge- räteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit die- sem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Tei- le gebrochen oder so beschädigt sind, dass die Funkti- on des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes re- parieren. Viele Unfälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen fur andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. u Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen er- lauben keine sichere Bedienung und Kontrolle des Elek- trowerkzeugs in unvorhergesehenen Situationen. Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Gehrungskappsägen u Gehrungskappsägen sind zum Schneiden von Holz oder holzartigen Produkten vorgesehen, sie können nicht zum Schneiden von Eisenwerkstoffen wie Stä- ben, Stangen, Schrauben usw. verwendet werden. Ab- rasiver Staub führt zum Blockieren von beweglichen Tei- len wie der unteren Schutzhaube. Schneidfunken ver- brennen die untere Schutzhaube, die Einlegeplatte und andere Kunststoffteile. u Fixieren Sie das Werkstück nach Möglichkeit mit Zwingen. Wenn Sie das Werkstück mit der Hand fest- halten, müssen Sie Ihre Hand immer mindestens 100 mm von jeder Seite des Sägeblatts entfernt halten. Verwenden Sie diese Säge nicht zum Schneiden von Stücken, die zu klein sind, um sie einzuspannen oder mit der Hand zu halten. Wenn Ihre Hand zu nahe am Sä- geblatt ist, besteht ein erhöhtes Verletzungsrisiko durch Kontakt mit dem Sägeblatt. u Das Werkstück muss unbeweglich sein und entweder festgespannt oder gegen den Anschlag und den Tisch gedrückt werden. Schieben Sie das Werkstück nicht in das Sägeblatt, und schneiden Sie nie „freihändig“. Lose oder sich bewegende Werkstücke könnten mit ho- her Geschwindigkeit herausgeschleudert werden und zu Verletzungen führen. u Schieben Sie die Säge durch das Werkstück. Vermei- den Sie es, die Säge durch das Werkstück zu ziehen. Für einen Schnitt heben Sie den Sägekopf und ziehen ihn über das Werkstück, ohne zu schneiden. Dann schalten Sie den Motor ein, schwenken den Sägekopf nach unten und drücken die Säge durch das Werk- stück. Bei ziehendem Schnitt besteht die Gefahr, dass das Sägeblatt am Werkstück aufsteigt und die Sägeblatt- einheit dem Bediener gewaltsam entgegen geschleudert wird. u Kreuzen Sie nie die Hand über die vorgesehene Schnittlinie, weder vor noch hinter dem Sägeblatt. Ab- stützen des Werkstücks „mit gekreuzten Händen“, d.h. Halten des Werkstücks rechts neben dem Sägeblatt mit der linken Hand oder umgekehrt, ist sehr gefährlich. u Greifen Sie bei rotierendem Sägeblatt nicht hinter den Anschlag. Unterschreiten Sie nie einen Sicher- heitsabstand von 100mm zwischen Hand und rotie- rendem Sägeblatt (gilt auf beiden Seiten des Säge- blatts, z.B. beim Entfernen von Holzabfällen). Die Nä- he des rotierenden Sägeblatts zu Ihrer Hand ist mögli- cherweise nicht erkennbar, und Sie können schwer ver- letzt werden. u Prüfen Sie das Werkstück vor dem Schneiden. Wenn das Werkstück gebogen oder verzogen ist, spannen Sie es mit der nach außen gekrümmten Seite zum An- schlag. Stellen Sie immer sicher, dass entlang der Schnittlinie kein Spalt zwischen Werkstück, Anschlag und Tisch ist. Gebogene oder verzogene Werkstücke können sich verdrehen oder verlagern und ein Klemmen des rotierenden Sägeblatts beim Schneiden verursachen. Es dürfen keine Nägel oder Fremdkörper im Werkstück sein. u Verwenden Sie die Säge erst, wenn der Tisch frei von Werkzeugen, Holzabfällen usw. ist; nur das Werkstück darf sich auf dem Tisch befinden. Kleine Abfälle, lose Holzstücke oder andere Gegenstände, die mit dem rotie- renden Blatt in Berührung kommen, können mit hoher Geschwindigkeit weggeschleudert werden. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)14 | Deutsch u Schneiden Sie jeweils nur ein Werkstück. Mehrfach ge- stapelte Werkstücke lassen sich nicht angemessen span- nen oder festhalten und können beim Sägen ein Klemmen des Blatts verursachen oder verrutschen. u Sorgen Sie dafür, dass die Gehrungskappsäge vor Ge- brauch auf einer ebenen, festen Arbeitsfläche steht. Eine ebene und feste Arbeitsfläche verringert die Gefahr, dass die Gehrungskappsäge instabil wird. u Planen Sie Ihre Arbeit. Achten Sie bei jedem Verstel- len der Sägeblattneigung oder des Gehrungswinkels darauf, dass der verstellbare Anschlag richtig justiert ist und das Werkstück abstützt, ohne mit dem Blatt oder der Schutzhaube in Berührung zu kommen. Ohne die Maschine einzuschalten und ohne Werkstück auf dem Tisch ist eine vollständige Schnittbewegung des Säge- blatts zu simulieren, um sicherzustellen, dass es nicht zu Behinderungen oder der Gefahr des Schneidens in den Anschlag kommt. u Sorgen Sie bei Werkstücken, die breiter oder länger als die Tischoberseite sind, für eine angemessene Ab- stützung, z.B. durch Tischverlängerungen oder Säge- böcke. Werkstücke, die länger oder breiter als der Tisch der Gehrungskappsäge sind, können kippen, wenn sie nicht fest abgestützt sind. Wenn ein abgeschnittenes Stück Holz oder das Werkstück kippt, kann es die untere Schutzhaube anheben oder unkontrolliert vom rotieren- den Blatt weggeschleudert werden. u Ziehen Sie keine anderen Personen als Ersatz für eine Tischverlängerung oder zur zusätzlichen Abstützung heran. Eine instabile Abstützung des Werkstücks kann zum Klemmen des Blatts führen. Auch kann sich das Werkstück während des Schnitts verschieben und Sie und den Helfer in das rotierende Blatt ziehen. u Das abgeschnittene Stück darf nicht gegen das rotie- rende Sägeblatt gedrückt werden. Wenn wenig Platz ist, z.B. bei Verwendung von Längsanschlägen, kann sich das abgeschnittene Stück mit dem Blatt verkeilen und ge- waltsam weggeschleudert werden. u Verwenden Sie immer eine Zwinge oder eine geeigne- te Vorrichtung, um Rundmaterial wie Stangen oder Rohre ordnungsgemäß abzustützen. Stangen neigen beim Schneiden zum Wegrollen, wodurch sich das Blatt „festbeißen“ und das Werkstück mit Ihrer Hand in das Blatt gezogen werden kann. u Lassen Sie das Blatt die volle Drehzahl erreichen, be- vor Sie in das Werkstück schneiden. Dies verringert das Risiko, dass das Werkstück fortgeschleudert wird. u Wenn das Werkstück eingeklemmt wird oder das Blatt blockiert, schalten Sie die Gehrungskappsäge aus. Warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, ziehen Sie den Netzstecker und/oder nehmen Sie den Akku heraus. Entfernen Sie anschlie- ßend das eingeklemmte Material. Wenn Sie bei einer solchen Blockierung weitersägen, kann es zum Verlust der Kontrolle oder zu Beschädigungen der Gehrungs- kappsäge kommen. u Lassen Sie nach beendetem Schnitt den Schalter los, halten Sie den Sägekopf unten und warten Sie den Stillstand des Blatts ab, bevor Sie das abgeschnittene Stück entfernen. Es ist sehr gefährlich, mit der Hand in die Nähe des auslaufenden Blatts zu reichen. u Halten Sie den Handgriff gut fest, wenn Sie einen un- vollständigen Sägeschnitt ausführen oder wenn Sie den Schalter loslassen, bevor der Sägekopf seine un- tere Lage erreicht hat. Durch die Bremswirkung der Sä- ge kann der Sägekopf ruckartig nach unten gezogen wer- den und dadurch zu einem Verletzungsrisiko führen. u Lassen Sie den Handgriff nicht los, wenn der Sägekopf die unterste Position erreicht hat. Führen Sie den Sä- gekopf immer per Hand in die oberste Position zurück. Wenn sich der Sägekopf ohne Kontrolle bewegt, kann das zu einem Verletzungsrisiko führen. u Halten Sie Ihren Arbeitsplatz sauber. Materialmischun- gen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren. u Verwenden Sie keine stumpfen, rissigen, verbogenen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursa- chen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag. u Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl). Solche Sägeblätter können leicht brechen. u Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (z.B. rau- tenförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. u Entfernen Sie niemals Schnittreste, Holzspäne o.ä. aus dem Schnittbereich, während das Elektrowerk- zeug läuft. Führen Sie den Werkzeugarm immer zuerst in die Ruheposition und schalten Sie das Elektrowerkzeug aus. u Fassen Sie das Sägeblatt nach dem Arbeiten nicht an, bevor es abgekühlt ist. Das Sägeblatt wird beim Arbei- ten sehr heiß. u Machen Sie Warnschilder am Elektrowerkzeug nie- mals unkenntlich. u Das Elektrowerkzeug wird mit einem Laser-Warn- schild ausgeliefert (siehe Tabelle "Symbole und ihre Bedeutung"). Richten Sie den Laserstrahl nicht auf Perso- nen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen. u Falls Laserstrahlung ins Auge trifft, sind die Augen be- wusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. u Verwenden Sie keine optisch sammelnden Instrumen- ten wie Fernglas usw. zur Betrachtung der Strahlungs- quelle. Sie können damit ihr Auge schädigen. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsDeutsch | 15 u Richten Sie den Laserstrahl nicht auf Personen, die durch ein Fernglas oder ähnliches blicken. Sie können damit deren Auge schädigen. u Nehmen Sie keine Änderungen an der Lasereinrich- tung vor. Die in dieser Betriebsanleitung beschriebenen Einstellmöglichkeiten können Sie gefahrlos nutzen. u Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besse- ren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung. u Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser- Sichtbrille bietet keinen vollständigen UV-Schutz und ver- mindert die Farbwahrnehmung. u Vorsicht – wenn andere als die hier angegebenen Be- dienungs- oder Justiereinrichtungen benutzt oder an- dere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. u Tauschen Sie den eingebauten Laser nicht gegen einen Laser anderen Typs aus. Von einem nicht zu die- sem Elektrowerkzeug passenden Laser können Gefahren für Personen ausgehen. Symbole Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpreta- tion der Symbole hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen. Symbole und ihre Bedeutung IEC 60825-1:2014<0.39mW, 650 nmLASER RADIATIONDO NOT EXPOSE USERS OFTELESCOPIC OPTICSCLASS 1M LASER PRODUCT Laserstrahlung Nicht direkt mit Teleskopoptiken be- trachten Laser Klasse 1M Kommen Sie mit Ihren Händen nicht in den Sägebereich, während das Elektrowerkzeug läuft. Beim Kontakt mit dem Sägeblatt besteht Verletzungs- gefahr. Tragen Sie eine Staubschutzmaske. Tragen Sie eine Schutzbrille. Tragen Sie Gehörschutz. Die Einwir- kung von Lärm kann Gehörverlust bewir- ken. Symbole und ihre Bedeutung Gefahrenbereich! Halten Sie möglichst Hände, Finger oder Arme von diesem Bereich fern.

Die Tabelle zeigt die empfohlene Dreh- zahlstufe in Abhängigkeit vom zu bearbei- tenden Werkstoff: Aluminium, Kunst- stoff, Holz. Beim Sägen von vertikalen Gehrungswin- keln müssen die verstellbaren Anschlag- schienen nach außen gezogen bzw. ganz entfernt werden. 3601M192.. 3601M192B. 25,4 Beachten Sie die Abmessungen des Sä- geblatts. Der Lochdurchmesser muss oh- ne Spiel zur Werkzeugspindel passen. Falls eine Verwendung von Reduzier- stücken notwendig ist, achten Sie darauf, dass die Abmessungen des Reduzier- stücks zur Stammblattdicke und zum Lochdurchmesser des Sägeblatts sowie zum Durchmesser der Werkzeugspindel passen. Verwenden Sie möglichst die mit dem Sägeblatt mitgelieferten Reduzier- stücke. Der Sägeblattdurchmesser muss der An- gabe auf dem Symbol entsprechen. Zeigt die Drehrichtung des SDS-Bolzens zum Festziehen des Sägeblatts (gegen den Uhrzeigersinn) und zum Lösen des Sägeblatts (im Uhrzeigersinn). Klemmhebel geschlossen: Der eingestellte vertikale Gehrungswinkel des Werkzeugarms wird gehalten. Klemmhebel offen: Es können vertikale Gehrungswinkel ein- gestellt werden. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und Querschnitte mit geradem Schnittverlauf in Holz auszu- Bosch Power Tools 1 609 92A 7NA | (26.04.2022)16 | Deutsch führen. Dabei sind horizontale Gehrungswinkel von –52° bis +60° sowie vertikale Gehrungswinkel von 47° (linksseitig) bis 47° (rechtsseitig) möglich. Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sägen von Hart- und Weichholz sowie Span- und Faserplatten. Bei Verwendung von entsprechenden Sägeblättern ist das Sägen von Aluminiumprofilen und Kunststoff möglich. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite. (1) Zugvorrichtung (2) Spanauswurf (3) Transportgriff (4) Justierschraube des Tiefenanschlags (5) Laserschutzkappe (6) Gleitrolle (7) Einschaltsperre für Ein-/Ausschalter (8) Ein-/Ausschalter (9) Handgriff (10) Schutzhaube (11) Pendelschutzhaube (12) Sägeblatt (13) Sägetischverlängerung (14) Anschlagschiene (15) Verstellbare Anschlagschiene (16) Sägetisch (17) Klemmhebel der Sägetischverlängerung (18) Skala für Gehrungswinkel (horizontal) (19) Einlegeplatte (20) Arretierklammer (21) Feststellknauf für beliebige Gehrungswinkel (hori- zontal) (22) Hebel für Gehrungswinkelvoreinstellung (horizon- tal) (23) Kippschutz (24) Winkelanzeiger für Gehrungswinkel (horizontal) (25) Einkerbungen für Standard-Gehrungswinkel (hori- zontal) (26) Bohrungen für Montage (27) Griffmulden (28) Schraubzwinge (29) Anschlag Standard-Gehrungswinkel 45°, 22,5° und 33,9° (vertikal) (30) Skala für Gehrungswinkel (vertikal) (31) Winkelanzeiger für rechten Gehrungswinkelbe- reich (vertikal) (32) Tiefenanschlag (33) Feststellschraube der Zugvorrichtung (34) Innensechskantschlüssel (5 mm) (35) Bohrungen für Schraubzwinge (36) Längenanschlag

(37) Transportsicherung (38) Drehzahlregler (39) Laser-Warnschild (40) Ein-/Ausschalter für Laser (Schnittlinienkenn- zeichnung) (41) Klemmhebel für beliebige Gehrungswinkel (verti- kal) (42) Winkelanzeiger für linken Gehrungswinkelbereich (vertikal) (43) Spanabweiser (44) Anschlag für Standard-Gehrungswinkel 0° (verti- kal) (45) Spindelarretierung (46) Innensechskantschraube für Sägeblattbefestigung (47) Spannflansch (48) Austrittsöffnung Laserstrahlung (49) Innerer Spannflansch (50) SDS-Bolzen (51) Arretierschraube der verstellbaren Anschlagschie-

(52) Gewindestange (53) Arretierschraube des Längenanschlags

(54) Klemmschraube des Längenanschlags

(55) Schrauben für Einlegeplatte (56) Stellschraube für Laserpositionierung (Paralleli- tät) (57) Schraube für Winkelanzeiger (vertikal) (58) Anschlagschraube für 0°-Gehrungswinkel (verti- kal) (59) Anschlagschraube für linken Gehrungswinkelbe- reich (vertikal) (60) Anschlagschraube für rechten Gehrungswinkelbe- reich (vertikal) (61) Stellschrauben der Skala für Gehrungswinkel (ho- rizontal) (62) Schraube für Winkelanzeiger (horizontal) (63) Klettband (64) Abdeckung der Laserlinse

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsDeutsch | 17 Technische Daten Paneelsäge GCM 8 SDE GCM 8 SDE Sachnummer 3601M192.. 3601M192B. Nennaufnahmeleistung W 1600 1400 Leerlaufdrehzahl min

3500−5300 3500−5300 Anlaufstrombegrenzung ● ● Lasertyp nm 650 650 mW <0,39 <0,39 Laserklasse 1M 1M Divergenz Laserlinie mrad (Vollwinkel) 1,0 1,0 Gewicht entsprechend EPTA-Procedure 01:2014 kg 18,9 18,9 Schutzklasse / II / II Maße für geeignete Sägeblätter Sägeblattdurchmesser mm 216 216 Stammblattdicke mm 1,3−1,8 1,3−1,8 max. Schnittbreite mm 3,3 3,3 Bohrungsdurchmesser mm 30 25,4 Zulässige Werkstückmaße (siehe „Zulässige Werkstückmaße“, Seite22) Die Angaben gelten für eine Nennspannung [U] von 230V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Geräuschinformation Geräuschemissionswerte ermittelt entsprechend EN62841-3-9. Der A-bewertete Geräuschpegel des Elektrowerkzeugs be- trägt typischerweise: Schalldruckpegel 98dB(A); Schallleis- tungspegel 108dB(A). Unsicherheit K=3dB. Gehörschutz tragen! Der in diesen Anweisungen angegebene Geräuschemissions- wert ist entsprechend einem genormten Messverfahren ge- messen worden und kann für den Vergleich von Elektrowerk- zeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Geräuschemission. Der angegebene Geräuschemissionswert repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendun- gen, mit abweichenden Einsatzwerkzeugen oder ungenügen- der Wartung eingesetzt wird, kann der Geräuschemissions- wert abweichen. Dies kann die Geräuschemission über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Geräuschemissionen soll- ten auch die Zeiten berücksichtigt werden, in denen das Ge- rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Geräuschemissionen über den ge- samten Arbeitszeitraum deutlich reduzieren. Montage u Vermeiden Sie ein unabsichtliches Starten des Elek- trowerkzeugs. Während der Montage und bei allen Ar- beiten an dem Elektrowerkzeug darf der Netzstecker nicht an die Stromversorgung angeschlossen sein. Lieferumfang Beachten Sie dazu die Darstellung des Liefe- rumfangs am Anfang der Betriebsanleitung. Prüfen Sie vor der Erstinbetriebnahme des Elektrowerk- zeugs, ob alle unten aufgeführten Teile mitgeliefert wurden: – Paneelsäge mit montiertem Sägeblatt – Schraubzwinge (28) – Innensechskantschlüssel (34) – SDS-Bolzen (50) Hinweis: Überprüfen Sie das Elektrowerkzeug auf eventuel- le Beschädigungen. Vor dem weiteren Gebrauch des Elektrowerkzeugs müssen Sie Schutzeinrichtungen oder leicht beschädigte Teile sorg- fältig auf ihre einwandfreie und bestimmungsgemäße Funkti- on untersuchen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen Sie sachgerecht durch eine anerkannte Fachwerkstatt reparie- ren oder auswechseln lassen. Zusätzlich zum Lieferumfang benötigte Werkzeuge: – Kreuzschlitzschraubendreher – Ring- oder Gabelschlüssel (Größe: 10 mm) Bosch Power Tools 1 609 92A 7NA | (26.04.2022)18 | Deutsch Stationäre oder flexible Montage u Zur Gewährleistung einer sicheren Handhabung müs- sen Sie das Elektrowerkzeug vor dem Gebrauch auf ei- ne ebene und stabile Arbeitsfläche (z. B. Werkbank) montieren. Montage auf eine Arbeitsfläche (siehe Bild A1−A2) – Befestigen Sie das Elektrowerkzeug mit einer geeigneten Schraubverbindung auf der Arbeitsfläche. Dazu dienen die Bohrungen (26). oder – Spannen Sie die Gerätefüße des Elektrowerkzeugs mit handelsüblichen Schraubzwingen an der Arbeitsfläche fest. Montage auf einen Bosch-Arbeitstisch Die GTA-Arbeitstische von Bosch bieten dem Elektrowerk- zeug Halt auf jedem Untergrund durch höhenverstellbare Fü- ße. Die Werkstückauflagen der Arbeitstische dienen der Un- terstützung langer Werkstücke. u Lesen Sie alle dem Arbeitstisch beigefügten Warnhin- weise und Anweisungen. Versäumnisse bei der Einhal- tung der Warnhinweise und Anweisungen können elektri- schen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. u Bauen Sie den Arbeitstisch korrekt auf, bevor Sie das Elektrowerkzeug montieren. Einwandfreier Aufbau ist wichtig, um das Risiko eines Zusammenbrechens zu ver- hindern. – Montieren Sie das Elektrowerkzeug in der Transportstel- lung auf den Arbeitstisch. Flexible Aufstellung (nicht empfohlen!) (siehe Bild A3) Sollte es in Ausnahmefällen nicht möglich sein, das Elektro- werkzeug auf eine ebene und stabile Arbeitsfläche zu mon- tieren, können Sie es behelfsmäßig mit Kippschutz aufstel- len. u Ohne den Kippschutz steht das Elektrowerkzeug nicht sicher und kann besonders beim Sägen von maxima- len horizontalen und/oder vertikalen Gehrungswin- keln kippen. – Drehen Sie den Kippschutz (23) so weit hinein oder her- aus, bis das Elektrowerkzeug gerade auf der Arbeitsfläche steht. Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschäd- lich sein. Berühren oder Einatmen der Stäube können allergi- sche Reaktionen und/oder Atemwegserkrankungen des Be- nutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal- tiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklas- se P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. u Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Die Staub-/Späneabsaugung kann durch Staub, Späne oder durch Bruchstücke des Werkstücks blockiert werden. – Schalten Sie das Elektrowerkzeug aus und ziehen Sie den Netzstecker aus der Steckdose. – Warten Sie, bis das Sägeblatt komplett zum Stillstand ge- kommen ist. – Ermitteln Sie die Ursache der Blockade und beheben Sie diese. Fremdabsaugung Zur Absaugung können Sie an den Spanauswurf (2) auch einen Staubsaugerschlauch (Ø 35 mm) anschließen. – Verbinden Sie den Staubsaugerschlauch mit dem Span- auswurf (2). Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheits- gefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. Sägeblatt wechseln u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. u Tragen Sie bei der Montage des Sägeblattes Schutz- handschuhe. Bei der Berührung des Sägeblattes besteht Verletzungsgefahr. Verwenden Sie nur Sägeblätter, deren maximal zulässige Ge- schwindigkeit höher ist als die Leerlaufdrehzahl Ihres Elek- trowerkzeugs. Verwenden Sie nur Sägeblätter, die den in dieser Betriebs- anleitung angegebenen Kenndaten entsprechen und nach EN 847-1 geprüft und entsprechend gekennzeichnet sind. Verwenden Sie nur Sägeblätter, die vom Hersteller dieses Elektrowerkzeugs empfohlen wurden und die für das Materi- al, das Sie bearbeiten wollen, geeignet sind. Dies verhindert eine Überhitzung der Sägezähne beim Sägen. Montage mit Innensechskantschraube (siehe Bilder B1−B4) Sägeblatt ausbauen – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Drehen Sie die Innensechskantschraube (46) mit dem In- nensechskantschlüssel (34) und drücken Sie gleichzeitig die Spindelarretierung (45), bis diese einrastet. – Halten Sie die Spindelarretierung (45) gedrückt und dre- hen Sie die Schraube (46) im Uhrzeigersinn heraus (Linksgewinde!). – Nehmen Sie den Spannflansch (47) ab. – Schwenken Sie die Pendelschutzhaube (11) bis zum An- schlag nach hinten. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsDeutsch | 19 – Halten Sie die Pendelschutzhaube in dieser Position und entnehmen Sie das Sägeblatt (12). – Führen Sie die Pendelschutzhaube langsam wieder nach unten. Sägeblatt einbauen u Beachten Sie beim Einbau, dass die Schneiderichtung der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der Pfeilrichtung auf der Schutzhaube übereinstimmt! Falls erforderlich, reinigen Sie vor dem Einbau alle zu mon- tierenden Teile. – Schwenken Sie die Pendelschutzhaube (11) nach hinten und halten Sie die Pendelschutzhaube in dieser Position. – Setzen Sie das neue Sägeblatt auf den inneren Spann- flansch (49). – Setzen Sie den Spannflansch (47) und die Innensechs- kantschraube (46) auf. Drücken Sie die Spindelarretie- rung (45), bis diese einrastet, und ziehen Sie die Innen- sechskantschraube gegen den Uhrzeigersinn fest. – Führen Sie die Pendelschutzhaube langsam wieder nach unten. Montage mit SDS-Bolzen (siehe Bild C) u Bei vertikalen Gehrungsschnitten und der Verwen- dung des SDS-Bolzens (50) müssen Sie vor dem Sägen durch eine passende Einstellung des Tiefenanschlags (32) sicherstellen, dass der SDS-Bolzen zu keiner Zeit die Werkstückoberfläche berühren kann. Dies verhin- dert, dass der SDS-Bolzen und/oder das Werkstück be- schädigt werden. Sägeblatt ausbauen – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Halten Sie die Spindelarretierung (45) gedrückt und schrauben Sie den SDS-Bolzen (50) im Uhrzeigersinn ab (Linksgewinde!). – Nehmen Sie den Spannflansch (47) ab. – Schwenken Sie die Pendelschutzhaube (11) bis zum An- schlag nach hinten. – Halten Sie die Pendelschutzhaube in dieser Position und entnehmen Sie das Sägeblatt (12). – Führen Sie die Pendelschutzhaube langsam wieder nach unten. Sägeblatt einbauen u Beachten Sie beim Einbau, dass die Schneiderichtung der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der Pfeilrichtung auf der Schutzhaube übereinstimmt! Falls erforderlich, reinigen Sie vor dem Einbau alle zu mon- tierenden Teile. – Schwenken Sie die Pendelschutzhaube (11) nach hinten. Halten Sie die Pendelschutzhaube in dieser Position. – Setzen Sie das neue Sägeblatt auf den inneren Spann- flansch (49). – Führen Sie die Pendelschutzhaube langsam wieder nach unten. – Setzen Sie den Spannflansch (47) und den SDS-Bolzen (50) auf. Drücken Sie die Spindelarretierung (45), bis diese einrastet, und ziehen Sie den SDS-Bolzen gegen den Uhrzeigersinn fest. Betrieb u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Transportsicherung (siehe Bild D) Die Transportsicherung (37) ermöglicht Ihnen eine leichtere Handhabung des Elektrowerkzeugs beim Transport zu ver- schiedenen Einsatzorten. Elektrowerkzeug entsichern (Arbeitsstellung) – Drücken Sie den Werkzeugarm am Handgriff (9) etwas nach unten, um die Transportsicherung (37) zu entlasten. – Ziehen Sie die Transportsicherung (37) ganz nach außen. – Führen Sie den Werkzeugarm langsam nach oben. Elektrowerkzeug sichern (Transportstellung) – Lösen Sie die Feststellschraube (33), falls diese die Zug- vorrichtung (1) klemmt. Ziehen Sie den Werkzeugarm ganz nach vorn und ziehen Sie zum Arretieren der Zugvor- richtung die Feststellschraube wieder an. – Schrauben Sie die Justierschraube (4) ganz nach oben. – Ziehen Sie zum Arretieren des Sägetischs (16) den Fest- stellknauf (21) an. – Schwenken Sie den Werkzeugarm am Handgriff (9) so weit nach unten, bis sich die Transportsicherung (37) ganz nach innen drücken lässt. Der Werkzeugarm ist jetzt zum Transport sicher arretiert. Arbeitsvorbereitung Sägetisch verlängern (siehe Bild E) Lange Werkstücke müssen am freien Ende unterlegt oder ab- gestützt werden. Der Sägetisch kann mithilfe der Sägetischverlängerungen (13) nach links und rechts vergrößert werden. – Klappen Sie den Klemmhebel (17) nach oben. – Ziehen Sie die Sägetischverlängerung (13) bis zur ge- wünschten Länge nach außen. – Zur Fixierung der Sägetischverlängerung drücken Sie den Klemmhebel (17) wieder nach unten. Anschlagschiene verschieben (siehe Bild F) Beim Sägen von horizontalen und/oder vertikalen Gehrungswinkeln müssen Sie je nach Schnittrichtung die linke oder rechte verstellbare Anschlagschiene (15) nach außen ziehen bzw. ganz entfernen. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)20 | Deutsch vertikaler Geh- rungswinkel horizontaler Gehrungswinkel 0°– 47° (links) ≤ 44° (rechts/links) – Lösen Sie die Arretierschraube (51). – Ziehen Sie die linke verstellbare Anschlagschiene (15) ganz nach außen. 0°– 47° (links) ≥ 45° (rechts/links) – Lösen Sie die Arretierschraube (51). – Ziehen Sie die linke verstellbare Anschlagschiene (15) ganz nach außen. – Heben Sie die verstellbare Anschlagschiene nach oben weg. – Entfernen Sie die Arretierschraube (51). 0°– 47° (rechts) ≤ 44° (rechts/links) – Lösen Sie die Arretierschraube (51). – Ziehen Sie die rechte verstellbare Anschlagschiene (15) ganz nach außen. – Heben Sie die verstellbare Anschlagschiene nach oben weg. 0°– 47° (rechts) ≥ 45° (rechts/links) Werkstück befestigen (siehe Bild G) Zur Gewährleistung einer optimalen Arbeitssicherheit müs- sen Sie das Werkstück immer festspannen. Bearbeiten Sie keine Werkstücke, die zu klein zum Festspan- nen sind. – Drücken Sie das Werkstück fest gegen die Anschlagschie- nen (15) und (14). – Stecken Sie die mitgelieferte Schraubzwinge (28) in eine der dafür vorgesehenen Bohrungen (35). – Passen Sie die Gewindestange (52) der Schraubzwinge der Werkstückhöhe an. – Ziehen Sie die Gewindestange (52) fest an und fixieren Sie somit das Werkstück. Horizontale und vertikale Gehrungswinkel einstellen Zur Gewährleistung präziser Schnitte müssen Sie nach in- tensivem Gebrauch die Grundeinstellungen des Elektrowerk- zeugs überprüfen und gegebenenfalls einstellen. Dazu benötigen Sie Erfahrung und entsprechendes Spezial- werkzeug. Eine Bosch-Kundendienststelle führt diese Arbeit schnell und zuverlässig aus. u Ziehen Sie den Feststellknauf (21) und den Klemmhe- bel (41) vor dem Sägen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten. Hinweis für horizontale Gehrungswinkel >45° einstellen: Ziehen Sie vor dem Einstellen des Gehrungswinkels die Sä- getischverlängerung (13) und die verstellbare Anschlag- schiene (15) ganz nach außen. u Bei vertikalen Gehrungsschnitten und der Verwen- dung des SDS-Bolzens (50) müssen Sie vor dem Sägen durch eine passende Einstellung des Tiefenanschlags (32) sicherstellen, dass der SDS-Bolzen zu keiner Zeit die Werkstückoberfläche berühren kann. Dies verhin- dert, dass der SDS-Bolzen und/oder das Werkstück be- schädigt werden. Horizontale Standard-Gehrungswinkel einstellen (siehe Bild H) Zum schnellen und präzisen Einstellen von oft verwende- ten horizontalen Gehrungswinkeln sind am Sägetisch Ein- kerbungen (25) vorgesehen: links rechts

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Lösen Sie den Feststellknauf (21), falls dieser angezogen ist. – Ziehen Sie den Hebel (22) und drehen Sie den Sägetisch (16) bis zur gewünschten Einkerbung nach links oder rechts. – Lassen Sie den Hebel wieder los. Der Hebel muss spürbar in die Einkerbung einrasten. – Ziehen Sie den Feststellknauf (21) wieder an. Beliebige horizontale Gehrungswinkel einstellen (siehe Bild I) Der horizontale Gehrungswinkel kann in einem Bereich von 52° (linksseitig) bis 60° (rechtsseitig) eingestellt werden. – Lösen Sie den Feststellknauf (21), falls dieser angezogen ist. – Ziehen Sie den Hebel (22) und drücken Sie gleichzeitig die Arretierklammer (20), bis diese in der dafür vorgese- henen Nut einrastet. Dadurch wird der Sägetisch frei be- weglich. – Drehen Sie den Sägetisch (16) am Feststellknauf nach links oder rechts, bis der Winkelanzeiger (24) den ge- wünschten horizontalen Gehrungswinkel anzeigt. – Ziehen Sie den Feststellknauf (21) wieder an. – Um den Hebel (22) wieder zu lösen (zum Einstellen von horizontalen Standard-Gehrungswinkeln), ziehen Sie den Hebel nach oben. Die Arretierklammer (20) springt in ihre ursprüngliche Position zurück und der Hebel (22) kann wieder in die Einkerbungen (25) einrasten. Gesamten vertikalen Gehrungswinkelbereich einstellen (siehe Bild J) Der vertikale Gehrungswinkel kann in einem Bereich von 47° (linksseitig) bis 47° (rechtsseitig) eingestellt werden. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsDeutsch | 21 – Ziehen Sie den Anschlag (44) ganz nach vorn. Dadurch können Sie den gesamten Gehrungswinkelbe- reich (links und rechts) nutzen. – Ziehen Sie die rechte verstellbare Anschlagschiene (15) ganz nach außen bzw. entfernen Sie sie ganz. Wenn Sie den gesamten Gehrungswinkelbereich nutzen wollen, müssen Sie auch die linke verstellbare Anschlag- schiene (15) ganz nach außen ziehen bzw. ganz entfer- nen. – Lösen Sie den Klemmhebel (41). – Schwenken Sie den Werkzeugarm am Handgriff (9) nach links oder rechts, bis der Winkelanzeiger (42) oder (31) den gewünschten vertikalen Gehrungswinkel anzeigt. – Ziehen Sie den Klemmhebel (41) wieder fest. Vertikale Standard-Gehrungswinkel einstellen (siehe Bild K) Zum schnellen und präzisen Einstellen von oft verwendeten vertikalen Gehrungswinkeln sind Anschläge für die Winkel 0°, 45°, 22,5° und 33,9° vorgesehen. – Standard-Gehrungswinkel 0°: Schwenken Sie den Werkzeugarm am Handgriff (9) leicht nach links und schieben Sie den Anschlag (44) ganz nach hinten. Standard-Gehrungswinkel 45°, 33,9° und 22,5°: Drehen Sie den linken oder rechten Anschlag (29), bis der gewünschte vertikale Standard-Gehrungswinkel an der Pfeilmarkierung einrastet. Inbetriebnahme u Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typen- schild des Elektrowerkzeuges übereinstimmen. Mit 230V gekennzeichnete Elektrowerkzeuge können auch an 220V betrieben werden. Einschalten (siehe Bild L) – Zum Einschalten des Elektrowerkzeuges schieben Sie zuerst die Einschaltsperre (7) zur Mitte und drücken an- schließend den Ein-/Ausschalter (8) und halten ihn ge- drückt. Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter (8) nicht arretiert werden, sondern muss während des Be- triebes ständig gedrückt bleiben. Ausschalten – Zum Ausschalten lassen Sie den Ein-/Ausschalter (8) los. Anlaufstrombegrenzung Die elektronische Anlaufstrombegrenzung begrenzt die Leis- tung beim Einschalten des Elektrowerkzeuges und ermög- licht den Betrieb an einer 16-A-Sicherung. Hinweis: Läuft das Elektrowerkzeug sofort nach dem Ein- schalten mit voller Drehzahl, ist die Anlaufstrombegrenzung ausgefallen. Das Elektrowerkzeug muss umgehend an den Kundendienst geschickt werden. Sägen Allgemeine Sägehinweise u Ziehen Sie den Feststellknauf (21) und den Klemmhe- bel (41) vor dem Sägen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten. u Bei allen Schnitten müssen Sie zuerst sicherstellen, dass das Sägeblatt zu keiner Zeit die Anschlagschie- ne, Schraubzwingen oder sonstige Geräteteile berüh- ren kann. Entfernen Sie eventuell montierte Hilfsan- schläge oder passen Sie sie entsprechend an. Schützen Sie das Sägeblatt vor Schlag und Stoß. Setzen Sie das Sägeblatt keinem seitlichen Druck aus. Sägen Sie nur Werkstoffe, die im bestimmungsgemäßen Ge- brauch zugelassen sind. Bearbeiten Sie keine verzogenen Werkstücke. Das Werk- stück muss immer eine gerade Kante zum Anlegen an die An- schlagschiene haben. Lange und schwere Werkstücke müssen am freien Ende un- terlegt oder abgestützt werden. Stellen Sie sicher, dass die Pendelschutzhaube ordnungsge- mäß funktioniert und sich frei bewegen kann. Beim Führen des Werkzeugarms nach unten muss sich die Pendelschutz- haube öffnen. Beim Führen des Werkzeugarms nach oben muss sich die Pendelschutzhaube über dem Sägeblatt wie- der schließen und in der obersten Position des Werkzeug- arms arretieren. Drehzahl einstellen Mithilfe des Drehzahlreglers (38) können Sie die Drehzahl des Elektrowerkzeugs stufenlos auch während des Betriebs einstellen. Hinweis: Stellen Sie immer die für den zu bearbeitenden Werkstoff geeignete Drehzahl ein (siehe nachfolgende Tabel- le). Dies verhindert eine Überhitzung der Sägezähne beim Sägen. Drehzahlstufe Drehzahl Werkstoff 1 3500 min

Kunststoffe 4 4400 min

Position des Bedieners (siehe Bild M) u Stellen Sie sich nicht in einer Linie mit dem Sägeblatt vor das Elektrowerkzeug, sondern immer seitlich ver- setzt vom Sägeblatt. Damit ist Ihr Körper vor einem möglichen Rückschlag geschützt. – Halten Sie Hände, Finger und Arme vom rotierenden Sä- geblatt fern. – Überkreuzen Sie Ihre Hände nicht vor dem Werkzeugarm. Sägen mit Zugbewegung – Für Schnitte mithilfe der Zugvorrichtung (1) (breite Werk- stücke) lösen Sie die Feststellschraube (33), falls diese die Zugvorrichtung klemmt. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)22 | Deutsch – Spannen Sie das Werkstück entsprechend den Abmes- sungen fest. – Stellen Sie den gewünschten horizontalen und/oder verti- kalen Gehrungswinkel ein. – Ziehen Sie den Werkzeugarm so weit von den Anschlag- schienen (15) und weg, bis das Sägeblatt vor dem Werk- stück ist. – Schalten Sie das Elektrowerkzeug ein. – Führen Sie den Werkzeugarm mit dem Handgriff (9) lang- sam nach unten. – Drücken Sie nun den Werkzeugarm in Richtung Anschlag- schienen (15) und und sägen Sie das Werkstück mit gleichmäßigem Vorschub durch. – Schalten Sie das Elektrowerkzeug aus und warten Sie, bis das Sägeblatt komplett zum Stillstand gekommen ist. – Führen Sie den Werkzeugarm langsam nach oben. Sägen ohne Zugbewegung (Kappen) (siehe Bild N) – Für Schnitte ohne Zugbewegung (kleine Werkstücke) lö- sen Sie die Feststellschraube (33), falls diese die Zugvor- richtung (1) klemmt. Schieben Sie den Werkzeugarm bis zum Anschlag in Richtung Anschlagschienen (15) und und ziehen Sie zum Arretieren der Zugvorrichtung die Feststellschraube (33) wieder an. – Spannen Sie das Werkstück entsprechend den Abmes- sungen fest. – Stellen Sie den gewünschten horizontalen und/oder verti- kalen Gehrungswinkel ein. – Schalten Sie das Elektrowerkzeug ein. – Führen Sie den Werkzeugarm mit dem Handgriff (9) lang- sam nach unten. – Sägen Sie das Werkstück mit gleichmäßigem Vorschub durch. – Schalten Sie das Elektrowerkzeug aus und warten Sie, bis das Sägeblatt komplett zum Stillstand gekommen ist. – Führen Sie den Werkzeugarm langsam nach oben. Arbeitshinweise Schnittlinie kennzeichnen (siehe Bild O) Ein Laserstrahl zeigt Ihnen die Schnittlinie des Sägeblatts an. Dadurch können Sie das Werkstück zum Sägen exakt po- sitionieren, ohne die Pendelschutzhaube zu öffnen. – Schalten Sie dazu den Laserstrahl mit dem Schalter (40) ein. – Richten Sie Ihre Markierung auf dem Werkstück an der rechten Kante der Laserlinie aus. Hinweis: Prüfen Sie vor dem Sägen, ob die Schnittlinie noch korrekt angezeigt wird. Der Laserstrahl kann sich z.B. durch die Vibrationen bei intensivem Gebrauch verstellen. Zulässige Werkstückmaße Maximale Werkstücke: Horizontaler Geh- rungswinkel Vertikaler Geh- rungswinkel Höhe x Breite [mm] 0° 0° 70 x 312 Horizontaler Geh- rungswinkel Vertikaler Geh- rungswinkel Höhe x Breite [mm] 45° (rechts/links) 0° 70 x 225 0° 45° (links) 45 x 312 0° 45° (rechts) 20 x 312 45° 45° (links) 45 x 225 45° 45° (rechts) 20 x 225 45° (rechts/links) 45° (links mit SDS- Bolzen) 30 x 225 Minimale Werkstücke (= alle Werkstücke, die mit der mitge- lieferten Schraubzwinge (28) links oder rechts vom Säge- blatt festgespannt werden können): 100 x 40 mm (Länge x Breite) max. Schnitttiefe (0°/0°): 70 mm Tiefenanschlag einstellen (Nut sägen) (siehe Bild P) Der Tiefenanschlag muss verstellt werden, wenn Sie eine Nut sägen wollen. – Schwenken Sie den Tiefenanschlag (32) nach außen. – Schwenken Sie den Werkzeugarm am Handgriff (9) in die gewünschte Position. – Verdrehen Sie die Justierschraube (4), bis das Schraube- nende den Tiefenanschlag (32) berührt. – Führen Sie den Werkzeugarm langsam nach oben. Gleich lange Werkstücke sägen (siehe Bild Q) Zum einfachen Sägen von gleich langen Werkstücken kön- nen Sie den Längenanschlag (36) (Zubehör) verwenden. Sie können den Längenanschlag an beide Seiten der Säge- tischverlängerung (13) montieren. – Lösen Sie die Arretierschraube (53) und klappen Sie den Längenanschlag (36) über die Klemmschraube (54). – Ziehen Sie die Arretierschraube (53) wieder fest. – Stellen Sie die Sägetischverlängerung (13) auf die ge- wünschte Länge ein. Sonderwerkstücke Beim Sägen von gebogenen oder runden Werkstücken müs- sen Sie diese besonders gegen Verrutschen sichern. An der Schnittlinie darf kein Spalt zwischen Werkstück, Anschlag- schiene und Sägetisch entstehen. Falls erforderlich, müssen Sie spezielle Halterungen anferti- gen. Einlegeplatten auswechseln (siehe Bild R) Die roten Einlegeplatten (19) können nach längerem Ge- brauch des Elektrowerkzeugs verschleißen. Wechseln Sie defekte Einlegeplatten aus. – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Schrauben Sie die Schrauben (55) mit dem Innensechs- kantschlüssel (4 mm) (34) heraus und entnehmen Sie die alten Einlegeplatten. – Legen Sie die neue rechte Einlegeplatte ein. – Schrauben Sie die Einlegeplatte mit den Schrauben (55) möglichst weit rechts an, sodass auf der ganzen Länge 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsDeutsch | 23 der möglichen Zugbewegung das Sägeblatt nicht mit der Einlegeplatte in Berührung kommt. – Wiederholen Sie die Arbeitsschritte analog für die neue linke Einlegeplatte. Grundeinstellungen prüfen und einstellen Zur Gewährleistung präziser Schnitte müssen Sie nach in- tensivem Gebrauch die Grundeinstellungen des Elektrowerk- zeugs überprüfen und gegebenenfalls einstellen. Dazu benötigen Sie Erfahrung und entsprechendes Spezial- werkzeug. Eine Bosch-Kundendienststelle führt diese Arbeit schnell und zuverlässig aus. Laser justieren Hinweis: Zum Testen der Laserfunktion muss das Elektro- werkzeug an die Stromversorgung angeschlossen sein. u Betätigen Sie während des Justierens des Lasers (z.B. beim Bewegen des Werkzeugarms) niemals den Ein-/ Ausschalter. Ein unabsichtliches Starten des Elektro- werkzeugs kann zu Verletzungen führen. – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Drehen Sie den Sägetisch (16) bis zur Einkerbung (25) für 0°. Der Hebel (22) muss spürbar in die Einkerbung einrasten. Überprüfen (siehe Bild S1) – Zeichnen Sie auf ein Werkstück eine gerade Schnittlinie. – Führen Sie den Werkzeugarm mit dem Handgriff (9) lang- sam nach unten. – Richten Sie das Werkstück so aus, dass die Zähne des Sä- geblatts mit der Schnittlinie fluchten. – Halten Sie das Werkstück in dieser Position fest und füh- ren Sie den Werkzeugarm langsam wieder nach oben. – Spannen Sie das Werkstück fest. – Schalten Sie den Laserstrahl mit dem Schalter (40) ein. Der Laserstrahl muss auf der gesamten Länge mit der Schnittlinie auf dem Werkstück bündig sein, auch wenn der Werkzeugarm nach unten geführt wird. Einstellen (siehe Bild S2) – Drehen Sie die Stellschraube (56) mit einem geeigneten Schraubendreher, bis der Laserstrahl auf der gesamten Länge mit der Schnittlinie auf dem Werkstück bündig ist. Eine Drehung gegen den Uhrzeigersinn bewegt den Laser- strahl von links nach rechts, eine Drehung im Uhrzeigersinn bewegt den Laserstrahl von rechts nach links. Vertikalen Standard-Gehrungswinkel 0° einstellen – Bringen Sie das Elektrowerkzeug in Transportstellung. – Drehen Sie den Sägetisch (16) bis zur Einkerbung (25) für 0°. Der Hebel (22) muss spürbar in die Einkerbung einrasten. Überprüfen (siehe Bild T1) – Stellen Sie eine Winkellehre auf 90° ein und stellen Sie sie auf den Sägetisch (16). Der Schenkel der Winkellehre muss mit dem Sägeblatt (12) auf der ganzen Länge bündig sein. Einstellen (siehe Bild T2) – Lösen Sie den Klemmhebel (41). – Schieben Sie den Anschlag (44) ganz nach hinten. – Lösen Sie die Kontermutter der Anschlagschraube (58) mit einem handelsüblichen Ring- oder Gabelschlüssel (10mm). – Drehen Sie die Anschlagschraube so weit ein oder her- aus, bis der Schenkel der Winkellehre mit dem Sägeblatt auf der ganzen Länge bündig ist. – Ziehen Sie den Klemmhebel (41) wieder fest. – Danach ziehen Sie die Kontermutter der Anschlagschrau- be (58) wieder fest. Falls der Winkelanzeiger nach dem Einstellen nicht in einer Linie mit der 0°-Marke der Skala (30) ist, lösen Sie die Schraube (57) mit einem handelsüblichen Kreuzschlitz- schraubendreher und richten den Winkelanzeiger entlang der 0°-Marke aus. Vertikalen Standard-Gehrungswinkel 45° (links) einstellen – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Drehen Sie den Sägetisch (16) bis zur Einkerbung (25) für 0°. Der Hebel (22) muss spürbar in die Einkerbung einrasten. – Entfernen Sie die linke verstellbare Anschlagschiene (15). – Drehen Sie den linken Anschlag (29), bis der Standard- Gehrungswinkel 45° an der Pfeilmarkierung einrastet. – Lösen Sie den Klemmhebel (41). – Schwenken Sie den Werkzeugarm am Handgriff (9) nach links, bis die Anschlagschraube (59) auf dem Anschlag (29) aufliegt. Überprüfen (siehe Bild U1) – Stellen Sie eine Winkellehre auf 45° ein und stellen Sie sie auf den Sägetisch (16). Der Schenkel der Winkellehre muss mit dem Sägeblatt (12) auf der ganzen Länge bündig sein. Einstellen (siehe Bild U2) – Lösen Sie die Kontermutter der Anschlagschraube (59) mit einem handelsüblichen Ring- oder Gabelschlüssel (10mm). – Drehen Sie die Anschlagschraube (59) so weit ein oder heraus, bis der Schenkel der Winkellehre mit dem Säge- blatt auf der ganzen Länge bündig ist. – Ziehen Sie den Klemmhebel (41) wieder fest. – Danach ziehen Sie die Kontermutter der Anschlagschrau- be (59) wieder fest. Falls die Winkelanzeiger (42) und (31) nach dem Einstellen nicht in einer Linie mit den 45°-Marken der Skala (30) sind, überprüfen Sie zuerst noch einmal die 0°-Einstellung für den vertikalen Gehrungswinkel und die Winkelanzeiger. Dann wiederholen Sie die Einstellung des vertikalen 45°-Geh- rungswinkels. Vertikalen Standard-Gehrungswinkel 45° (rechts) einstellen – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)24 | Deutsch – Drehen Sie den Sägetisch (16) bis zur Einkerbung (25) für 0°. Der Hebel (22) muss spürbar in die Einkerbung einrasten. – Entfernen Sie die rechte verstellbare Anschlagschiene (15). – Ziehen Sie den Anschlag (44) ganz nach vorn. – Drehen Sie den rechten Anschlag (29), bis der Standard- Gehrungswinkel 45° an der Pfeilmarkierung einrastet. – Lösen Sie den Klemmhebel (41). – Schwenken Sie den Werkzeugarm am Handgriff (9) nach links, bis die Anschlagschraube (60) auf dem Anschlag (29) aufliegt. Überprüfen (siehe Bild V1) – Stellen Sie eine Winkellehre auf 135° ein und stellen Sie sie auf den Sägetisch (16). Der Schenkel der Winkellehre muss mit dem Sägeblatt (12) auf der ganzen Länge bündig sein. Einstellen (siehe Bild V2) – Lösen Sie die Kontermutter der Anschlagschraube (60) mit einem handelsüblichen Ring- oder Gabelschlüssel (10mm). – Drehen Sie die Anschlagschraube (60) so weit ein oder heraus, bis der Schenkel der Winkellehre mit dem Säge- blatt auf der ganzen Länge bündig ist. – Ziehen Sie den Klemmhebel (41) wieder fest. – Danach ziehen Sie die Kontermutter der Anschlagschrau- be (60) wieder fest. Falls die Winkelanzeiger (42) und (31) nach dem Einstellen nicht in einer Linie mit den 45°-Marken der Skala (30) sind, überprüfen Sie zuerst noch einmal die 0°-Einstellung für den vertikalen Gehrungswinkel und die Winkelanzeiger. Dann wiederholen Sie die Einstellung des vertikalen 45°-Geh- rungswinkels. Skala für horizontale Gehrungswinkel ausrichten – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Drehen Sie den Sägetisch (16) bis zur Einkerbung (25) für 0°. Der Hebel (22) muss spürbar in die Einkerbung einrasten. Überprüfen (siehe Bild W1) – Stellen Sie eine Winkellehre auf 90° ein und legen Sie sie zwischen Anschlagschiene (14) und Sägeblatt (12) auf den Sägetisch (16). Der Schenkel der Winkellehre muss mit dem Sägeblatt (12) auf der ganzen Länge bündig sein. Einstellen: (siehe Bild W2) – Lösen Sie alle vier Stellschrauben (61) mit einem Kreuz- schlitzschraubendreher und verdrehen Sie den Sägetisch (16) zusammen mit der Skala (18), bis der Schenkel der Winkellehre mit dem Sägeblatt auf der ganzen Länge bün- dig ist. – Ziehen Sie die Schrauben wieder fest. Falls der Winkelanzeiger (24) nach dem Einstellen nicht in einer Linie mit der 0°-Marke der Skala (18) ist, lösen Sie die Schraube (62) mit einem Kreuzschlitzschraubendreher und richten den Winkelanzeiger entlang der 0°-Marke aus. Transport (siehe Bild X) Vor einem Transport des Elektrowerkzeugs müssen Sie fol- gende Schritte durchführen: – Lösen Sie die Feststellschraube (33), falls diese angezo- gen ist. Ziehen Sie den Werkzeugarm ganz nach vorn und ziehen Sie die Feststellschraube wieder fest. – Stellen Sie sicher, dass der Tiefenanschlag (32) ganz nach innen gedrückt ist und die Justierschraube (4) beim Bewegen des Werkzeugarms ohne den Tiefenanschlag zu berühren durch die Aussparung passt. – Bringen Sie das Elektrowerkzeug in Transportstellung. – Entfernen Sie alle Zubehörteile, die nicht fest an dem Elektrowerkzeug montiert werden können. Legen Sie un- benutzte Sägeblätter zum Transport, wenn möglich, in einen geschlossenen Behälter. – Binden Sie das Netzkabel mit dem Klettband (63) zusam- men. – Tragen Sie das Elektrowerkzeug am Transportgriff (3) oder greifen Sie in die Griffmulden (27) seitlich am Säge- tisch. u Verwenden Sie beim Transportieren des Elektrowerk- zeuges nur die Transportvorrichtungen und niemals die Schutzvorrichtungen. Wartung und Service Wartung und Reinigung u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. u Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienst- stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher- heitsgefährdungen zu vermeiden. Die Pendelschutzhaube muss sich immer frei bewegen und selbstständig schließen können. Halten Sie deshalb den Be- reich um die Pendelschutzhaube stets sauber. Entfernen Sie nach jedem Arbeitsgang Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel. Reinigen Sie regelmäßig die Gleitrolle (6). Zum Reinigen der Lasereinheit drehen Sie die Laserabde- ckung (64) nach außen und entfernen Sie den Staub mit ei- nem Pinsel (siehe Bild Y). Zubehör Sachnummer Schraubzwinge 1 609 B04 224 Einlegeplatten 1 609 B03 717 Staubbeutel 1 609 B05 010 Längenanschlag 1 609 B02 365 Arretierschraube Längenanschlag 1 609 B00 263 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsDeutsch | 25 Sachnummer Sägeblätter für Holz und Plattenmaterialien, Paneele und Leisten Sägeblatt 216 x 30 mm, 48 Zähne 2 608 640 641 Sägeblätter für Kunststoff und Nichteisenmetalle Sägeblatt 216 x 30 mm, 80 Zähne 2 608 640 447 Sägeblatt 216 x 25,4 mm, 80 Zähne 2 608 642 993 Sägeblätter für alle Laminatfußbodenarten Sägeblatt 216 x 30 mm, 60 Zähne 2 608 642 133 Sägeblatt 216 x 25,4 mm, 60 Zähne 2 608 642 995 Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711)40040460 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: (0711)40040460 Fax: (0711)40040462 E-Mail: kundenberatung.ew@de.bosch.com Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Nur für EU-Länder: Gemaß der Europaischen Richtlinie 2012/19/EU uber Elek- tro- und Elektronik-Altgerate und ihrer Umsetzung in natio- nales Recht mussen nicht mehr gebrauchsfahige Elektro- werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugefuhrt werden. Bei unsachgemäßer Entsorgung können Elektro- und Elektro- nikaltgeräte aufgrund des möglichen Vorhandenseins ge- fährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Ver- treiber zur unentgeltlichen Rücknahme von Altgeräten ver- pflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektro- nikgeräte von mindestens 400m² sowie Vertreiber von Le- bensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elek- tro- und Elektronikgeräte anbieten und auf dem Markt bereit- stellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikge-

räts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abga- be oder in unmittelbarer Nähe hierzu unentgeltlich zu- rückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe er- folgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner

EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen. Technische Unterlagen bei: * Paneelsäge Sachnummer
