KASUTUSJUHEND GCM 8 SDE Professional BOSCH

– Stavite električni alat u transportni položaj. – Okrenite stol za piljenje (16) sve do zareza (25) za 0°. Poluga (22) se mora osjetno uglaviti u zarez. Provjera (vidjeti sliku T1) – Namjestite kutomjer na 90° i stavite ga na stol za piljenje (16). Krak kutomjera mora se podudarati s listom pile (12) po čitavoj dužini. Namještanje (vidjeti slikuT2) – Otpustite steznu polugu(41). – Graničnik(44) gurnite skroz prema natrag. – Otpustite kontra maticu graničnog vijka(58) standardnim okastim ili viličastim ključem (10mm). – Granični vijak uvrnite ili odvrnite toliko dok se krak kutomjera po čitavoj dužini ne poklopi s listom pile. – Ponovno pritegnite steznu polugu(41). – Zatim ponovno zategnite kontra maticu graničnog vijka(58). Ako pokazivač kuta nakon namještanja nije u liniji s oznakom 0° na skali(30), onda pomoću standardnog križnog odvijača otpustite vijak(57) i izravnajte pokazivač kuta uzduž oznake 0°. Namještanje vertikalnog standardnog kuta kosog rezanja 45° (lijevo) – Stavite električni alat u radni položaj. – Okrenite stol za piljenje(16) sve do zareza(25) za 0°. Poluga(22) se mora osjetno uglaviti u zarez. – Izvadite lijevu podesivu graničnu vodilicu.(15) – Okrećite lijevi graničnik(29) dok standardni kut kosog rezanja od 45° na oznaci sa strelicom ne uskoči na svoje mjesto. – Otpustite steznu polugu(41). – Zakrenite krak alata na ručki(9) ulijevo dok granični vijak(59) ne nalegne na graničnik(29). Provjera (vidjeti sliku U1) – Namjestite kutomjer na 45° i stavite ga na stol za piljenje (16). Krak kutomjera mora se podudarati s listom pile (12) po čitavoj dužini. Namještanje (vidjeti slikuU2) – Otpustite kontra maticu graničnog vijka(59) standardnim okastim ili viličastim ključem (10mm). – Granični vijak(59) uvrnite ili odvrnite toliko dok se krak kutomjera ne podudara s listom pile po čitavoj dužini. – Ponovno pritegnite steznu polugu(41). – Zatim ponovno zategnite kontra maticu graničnog vijka(59). Ako pokazivači kuta(42) i (31) nakon namještanja nisu u liniji s oznakom 45° na skali(30), najprije provjerite još jednom namještanje 0° za vertikalni kut kosog rezanja i pokazivač kuta. Zatim ponovite namještanje vertikalnog kuta kosog rezanja 45°. Namještanje vertikalnog standardnog kuta kosog rezanja 45° (desno) – Stavite električni alat u radni položaj. – Okrenite stol za piljenje(16) sve do zareza(25) za 0°. Poluga(22) se mora osjetno uglaviti u zarez. – Izvadite desnu podesivu graničnu vodilicu.(15) – Graničnik(44) povucite skroz prema van. – Okrećite desni graničnik(29) dok standardni kut kosog rezanja od 45° na oznaci sa strelicom ne uskoči na svoje mjesto. – Otpustite steznu polugu(41). – Zakrenite krak alata na ručki(9) ulijevo dok granični vijak(60) ne nalegne na graničnik(29). Provjera (vidjeti sliku V1) – Namjestite kutomjer na 135° i stavite ga na stol za piljenje (16). Krak kutomjera mora se podudarati s listom pile (12) po čitavoj dužini. Namještanje (vidjeti slikuV2) – Otpustite kontra maticu graničnog vijka(60) standardnim okastim ili viličastim ključem (10mm). – Granični vijak(60) uvrnite ili odvrnite toliko dok se krak kutomjera ne podudara s listom pile po čitavoj dužini. – Ponovno pritegnite steznu polugu(41). – Zatim ponovno zategnite kontra maticu graničnog vijka(60). Ako pokazivači kuta(42) i (31) nakon namještanja nisu u liniji s oznakom 45° na skali(30), najprije provjerite još jednom namještanje 0° za vertikalni kut kosog rezanja i pokazivač kuta. Zatim ponovite namještanje vertikalnog kuta kosog rezanja 45°. Skala za izravnavanje horizontalnog kuta kosog rezanja – Stavite električni alat u radni položaj. – Okrenite stol za piljenje (16) sve do zareza (25) za 0°. Poluga (22) se mora osjetno uglaviti u zarez. Provjera (vidjeti sliku W1) – Namjestite kutomjer na 90° i položite ga između granične vodilice (14) i lista pile (12) na stol za piljenje (16). Krak kutomjera mora se podudarati s listom pile (12) po čitavoj dužini. Namještanje: (vidjeti slikuW2) – Otpustite sva četiri vijka za namještanje(61) križnim odvijačem i okrećite stol za piljenje(16) zajedno sa skalom(18) sve dok se krak kutomjera po čitavoj dužini ne poklopi s listom pile. – Ponovno stegnite vijke. Ako pokazivač kuta(24) nakon namještanja nije u liniji s oznakom 0° na skali(18), onda pomoću križnog odvijača otpustite vijak(62) i izravnajte pokazivač kuta uzduž oznake 0°. Transport (vidjeti sliku X) Prije transporta električnog alata morate izvršiti sljedeće korake: 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsEesti | 355 – Otpustite vijak za fiksiranje (33) ako je pritegnut. Povucite krak alata do kraja prema naprijed i ponovno stegnite vijak za fiksiranje. – Uvjerite se da je graničnik dubine (32) pritisnut do kraja prema unutra i da vijak za podešavanje (4) kod pomicanja kraka alata ulazi kroz otvor bez dodirivanja graničnika dubine. – Stavite električni alat u transportni položaj. – Uklonite sve dijelove pribora koji se ne mogu čvrsto montirati na električni alat. Nekorištene listove pile prije transporta po mogućnosti spremite u zatvoreni spremnik. – Spojite mrežni kabel čičak trakom (63). – Električni alat nosite držeći transportnu ručku (3) ili zahvatite u udubljenja za držanje (27) bočno na stolu za piljenje. u Prilikom transportiranja električnog alata koristite samo transportne naprave, a nikada zaštitne naprave. Održavanje i servisiranje Održavanje i čišćenje u Prije svih radova na električnom alatu izvucite mrežni utikač iz utičnice. u Električni alat i otvore za hlađenje održavajte čistima kako bi se moglo dobro i sigurno raditi. Ako je potrebna zamjena priključnog kabela, tada je treba provesti u Bosch servisu ili u ovlaštenom servisu za Bosch električne alate kako bi se izbjeglo ugrožavanje sigurnosti. Njišući štitnik mora se uvijek moći slobodno pomicati i sam zatvarati. Zbog toga područje oko njišućeg štitnika uvijek držite čistim. Nakon svakog radnog postupka očistite prašinu i strugotine puhanjem komprimiranim zrakom ili kistom. Redovito čistite klizni valjčić(6). Za čišćenje jedinice lasera okrenite poklopac lasera(64) prema van i prašinu uklonite kistom (vidjeti slikuY). Pribor Kataloški broj Vijčana stega 1 609 B04 224 Uložne ploče 1 609 B03 717 Vrećica za prašinu 1 609 B05 010 Graničnik dužine 1 609 B02 365 Vijak za fiksiranje graničnika dužine 1 609 B00 263 Listovi pile za drvo i pločaste materijale, panel ploče i letve List pile 216 x 30 mm, 48 zubaca 2 608 640 641 Listovi pile za plastiku i neželjezne metale List pile 216 x 30 mm, 80 zubaca 2 608 640 447 List pile 216 x 25,4 mm, 80 zubaca 2 608 642 993 Listovi pile za sve vrste podova od laminata List pile 216 x 30 mm, 60 zubaca 2 608 642 133 Kataloški broj List pile 216 x 25,4 mm, 60 zubaca 2 608 642 995 Servisna služba i savjeti o uporabi Naša servisna služba će odgovoriti na vaša pitanja o popravku i održavanju vašeg proizvoda, kao i o rezervnim dijelovima. Crteže u rastavljenom obliku i informacije o rezervnim dijelovima možete naći i na našoj adresi: www.bosch-pt.com Tim Bosch savjetnika o uporabi rado će odgovoriti na vaša pitanja o našim proizvodima i njihovom priboru. U slučaju upita ili naručivanja rezervnih dijelova, molimo vas obavezno navedite 10‑znamenkasti kataloški broj s tipske pločice proizvoda. Hrvatski Robert Bosch d.o.o PT/SHR-BSC Kneza Branimira 22 10040 Zagreb Tel.: +385 12 958 051 Fax: +385 12 958 050 E-Mail: RBKN-bsc@hr.bosch.com www.bosch.hr Ostale adrese servisa možete pronaći na: www.bosch-pt.com/serviceaddresses Zbrinjavanje Električne alate, pribor i ambalažu treba dovesti na ekološki prihvatljivo recikliranje. Električne alate ne bacajte u kućni otpad! Samo za zemljeEU: Sukladno europskoj Direktivi 2012/19/EU za električne i elektroničke stare uređaje električni alati, koji više nisu uporabivi, moraju se odvojeno sakupljati i dovesti na ekološki prihvatljivo recikliranje. U slučaju nepravilnog zbrinjavanja električni i elektronički stari uređaji mogu imati štetne učinke na okoliš i ljudsko zdravlje zbog moguće prisutnosti opasnih tvari. Eesti Ohutusnõuded Üldised ohutusnõuded HOIATUS Lugege läbi kõik tööriistaga kaasas olevad ohutusnõuded ja juhised ning tutvuge kõigi jooniste ja spetsifikatsioonidega. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)356 | Eesti Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta. Ohutusnõuded tööpiirkonnas u Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada õnnetusi. u Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. u Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda. Elektriohutus u Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. u Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem. u Kaitske elektrilist tööriista vihma ja niiskuse eest. Kuielektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. u Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. u Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. u Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. Inimeste turvalisus u Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. u Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu. u Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. u Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. u Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. u Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. u Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, etneed on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. u Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine u Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. u Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. u Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. u Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärgelaske seadet kasutada isikutel, kesseadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. u Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsEesti | 357 parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. u Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. u Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, võttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. u Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida. Teenindus u Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö. Ohutusnõuded järkamissaagide kasutamisel u Järkamissaed on ette nähtud puidu ja puidusarnaste materjalide lõikamiseks, neid ei saa kasutada raudmetallist esemete, näiteks lattide, varraste, kruvide jmt lõikamiseks. Abrasiivne tolm põhjustab liikuvate detailide, näiteks alumise kettakaitse kinnikiilumist. Lõikamisel tekkivad sädemed kõrvetavad alumist kettakaitset, vaheplaati ja teisi plastdetaile. u Võimaluse korral kinnitage toorik pitskruvidega. Kui hoiate toorikut kinni käega, peate hoidma oma kätt saeketta kummastki küljest kogu aeg vähemalt 100 mm kaugusel. Ärge kasutage saagi selliste detailide lõikamiseks, mis on liiga väikesed ja mida ei ole võimalik kinnitusvahendite abil kinnitada ega käega kinni hoida. Kui Teie käsi on saekettale liiga lähedal, suureneb saekettaga kokkupuute ja sellest tingitud vigastuste oht. u Toorik ei tohi liikuda ja peab olema kinnitatud või surutud vastu piirikut ja lauda. Ärge suruge toorikut vastu saeketast ja ärge kunagi tehke vabakäelõikeid. Lahtised või liikuvad toorikud võivad suure kiirusega eemale paiskuda ja seeläbi vigastusi tekitada. u Lükake saagi läbi tooriku. Ärge tõmmake saagi läbi tooriku. Lõike tegemiseks tõstke sae pead ja tõmmake see üle tooriku, ilma et lõikaksite, seejärel käivitage mootor, langetage sae pea alla ja suruge saag läbi tooriku. Tõmbava lõike korral tekib oht, et saeketas kerkib toorikult üles ja saeketas koos alusega paiskub jõuga kasutaja suunas. u Ärge kunagi asetage oma käsi ettenähtud lõikejoone kohal risti, seda ei tohi teha saeketta ees ega taga. Tooriku toestamine risti asetatud kätega, st tooriku hoidmine saekettast paremal pool vasaku käega ja saekettast vasakul pool parema käega on väga ohtlik. u Kui saeketas pöörleb, siis ärge viige oma käsi piiriku taha, ja jälgige, et Teie käsi oleks pöörleva saeketta kummastki küljest vähemalt 100 mm kaugusel, näiteks kui eemaldate puidujäätmeid. Saeketta lähedus Teie käele ei pruugi olla hoomatav ja võite ennast tõsiselt vigastada. u Vaadake toorik enne lõikamist üle. Kui toorik on paindunud või kõverdunud, kinnitage see piiriku külge nii, et kumer pool jääb väljapoole. Veenduge, et lõikejoonele ei jää tooriku, piiriku ja laua vahele pilu. Paindes või kõverdunud toorikud võivad paigast nihkuda ja põhjustada lõikamise ajal pöörleva saeketta kinnikiilumise. Toorikus ei tohi olla naelu ega muid võõrkehasid. u Kasutage saagi alles siis, kui laual ei ole tööriistu, puidujäätmeid jmt; laual tohib olla vaid toorik. Väike praht, puidutükid ja muud pöörleva saekettaga kokkupuutuvad esemed võivad suure kiirusega eemale paiskuda. u Lõigake ühekorraga vaid ühte toorikut. Virna laotud toorikuid ei saa korralikult kinnitada ega kinni hoida ning saagimisel võivad need kohalt nihkuda või põhjustada saeketta kinnikiilumise. u Hoolitsege selle eest, et järkamissaag oleks enne töö alustamist ühetasasel stabiilsel aluspinnal. Ühetasane kõva aluspind vähendab ohtu, et järkamissaag muutub töötamisel ajal ebastabiilseks. u Planeerige oma tööd. Iga kord, kui reguleerite saeketta kallet või lõikenurka, veenduge, et reguleeritav piirik on õigesti välja rihitud ja toestab toorikut, puutumata kokku saeketta või kettakaitsega. Ilma et lülitaksite sae sisse ja asetaksite tooriku lauale, laske saekettal läbida täielik lõiketeekond, et veenduda, et saeketta teel ei ole takistusi ja et ei esine piiriku lõikamise ohtu. u Toorikute puhul, mis on laiemad või pikemad kui laua ülaserv, tagage korralik toestus, kasutades näiteks lauapikendust või saepinki. Toorikud, mis on järkamissae lauast pikemad või laiemad, võivad ümber kukkuda, kui need ei ole korralikult toestatud. Kui mahalõigatud puidutükk või toorik ümber kukub, võib alumine kettakaitse selle tagajärjel üles kerkida või pöörlevalt saekettalt kontrollimatult eemale paiskuda. u Ärge kasutage lauapikenduse või lisatoestuse asemel teiste inimeste abi. Tooriku ebastabiilne toestus võib kaasa tuua saeketta kinnikiilumise. Toorik võib lõikamise ajal ka paigast nihkuda ja tõmmata tööriista kasutaja või abilise vastu pöörlevat saeketast. u Mahalõigatud tükki ei tohi suruda vastu pöörlevat saeketast. Kui ruumi on näiteks pikijuhikute kasutamise korral vähe, võib mahalõigatud tükk saekettaga kokku puutuda ja suurel kiirusel eemale paiskuda. u Ümarate toorikute, näiteks varraste või torude korralikuks toestamiseks kasutage pitskruvi või muid sobivaid kinnitusvahendeid. Vardad võivad lõikamisel minema veereda ja kaasa tuua saeketta haardumise, mille tagajärjel tõmmatakse toorik koos Teie käega vastu saeketast. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)358 | Eesti u Laske saekettal jõuda maksimaalkiirusele, enne kui alustate tooriku lõikamist. See vähendab tooriku eemalepaiskumise ohtu. u Tooriku kinnikiilumise või saeketta blokeerumise korral lülitage järkamissaag välja. Oodake, kuni kõik liikuvad osad on seiskunud, tõmmake võrgupistik pistikupesast välja või eemaldage seadmest aku. Seejärel eemaldage kinnikiilunud materjal. Kui sellise kinnikiilumise korral saagimist jätkate, võite kaotada kontrolli järkamissae üle või järkamissaagi kahjustada. u Pärast lõikamise lõpetamist vabastage lüliti, hoidke sae pead all ja enne mahalõigatud tüki eemaldamist oodake, kuni saeketas on seiskunud. Käe viimine järelpöörleva saeketta lähedusse on väga ohtlik. u Hoidke käepidemest tugevasti kinni, kui teete osalist lõiget või kui vabastate lüliti, enne kui sae pea on jõudnud alumisse asendisse. Sae pidurdusjõu toimel võib sae pea järsult alla liikuda ja tekitada vigastusi. u Ära lase käepidemest lahti kui saepea on kõige alumisse asendisse jõudnud. Lükka saepea alati käsitsi kõige ülemisse asendisse tagasi. Kui saepea liigub kontrollimatult, võib see kaasa tuua vigastusohu. u Hoidke oma töökoht puhas. Materjalisegud on eriti ohtlikud. Kergemetallide tolm võib süttida või plahvatada. u Ärge kasutage nürisid, pragunenud, kõverdunud või kahjustatud saekettaid. Nüride või valesti rihitud hammastega saekettad põhjustavad liiga kitsa lõikejälje tõttu suurema hõõrdumise, saeketta kinnikiildumise ja tagasilöögi. u Ärge kasutage kiirlõiketerasest (HSS) saekettaid. Sellised saekettad võivad kergesti murduda. u Kasutage kinnitusava läbimõõdule täpselt vastava suuruse ja kujuga (teemant- või ümar)kettaid. Vale võlliavaga saekettad pöörlevad ekstsentriliselt ja selle tulemusel kaob sae üle kontroll. u Ajal, mil seade töötab, ärge kunagi eemaldage lõikepiirkonnast materjalijääke, puidulaaste vmt. Viige seadme haar kõigepealt puhkeasendisse ja lülitage seade välja. u Pärast töö lõpetamist ärge puudutage saeketast enne, kui see on jahtunud. Saeketas läheb töötamisel väga kuumaks. u Ärge katke kunagi kinni elektrilisel tööriistal olevaid hoiatussilte. u Elektriline tööriist tarnitakse koos laseri hoiatussildiga (vt tabelit "Sümbolid ja nende tähendus"). Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas. Vastasel korral võite inimesi pimestada, põhjustada õnnetusi või kahjustada silmi. u Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia. u Kiirgusallika vaatlemiseks ärge kasutage optilisi instrumente nagu binokkel jmt. Nendega võite kahjustada oma silmi. u Ärge suunake laserkiirt inimeste suunas, kes vaatavad läbi binokli vmt instrumendi. Vastasel korral võite kahjustada nende silmi. u Ärge tehke laserseadmes mingeid muudatusi. Käesolevas kasutusjuhendis kirjeldatud seadistamisvõimalusi võite ohutult kasutada. u Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) kaitseprillidena. Prillid teevad laserikiire paremini nähtavaks, kuid ei kaitse laserikiirguse eest. u Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) päikeseprillidena ega autot juhtides. Laserikiire nähtavust parandavad prillid ei paku täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet. u Ettevaatust – käesolevas juhendis nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamisel või muul viisil toimides võib laserkiirgus muutuda ohtlikuks. u Ärge vahetage seadmesse integreeritud laserit välja mõnda teist tüüpi laseri vastu. Laser, mis ei ole antud seadme jaoks ette nähtud, võib olla inimestele ohtlik. Sümbolid Järgnevad sümbolid võivad olla teie elektrilise tööriista kasutamisel olulised. Pidage sümbolid ja nende tähendus meeles. Sümbolite õige tõlgendus aitab teil elektrilist tööriista käsitseda paremini ja ohutumalt. Sümbolid ja nende tähendus IEC 60825-1:2014 <0.39mW, 650 nm LASER RADIATION

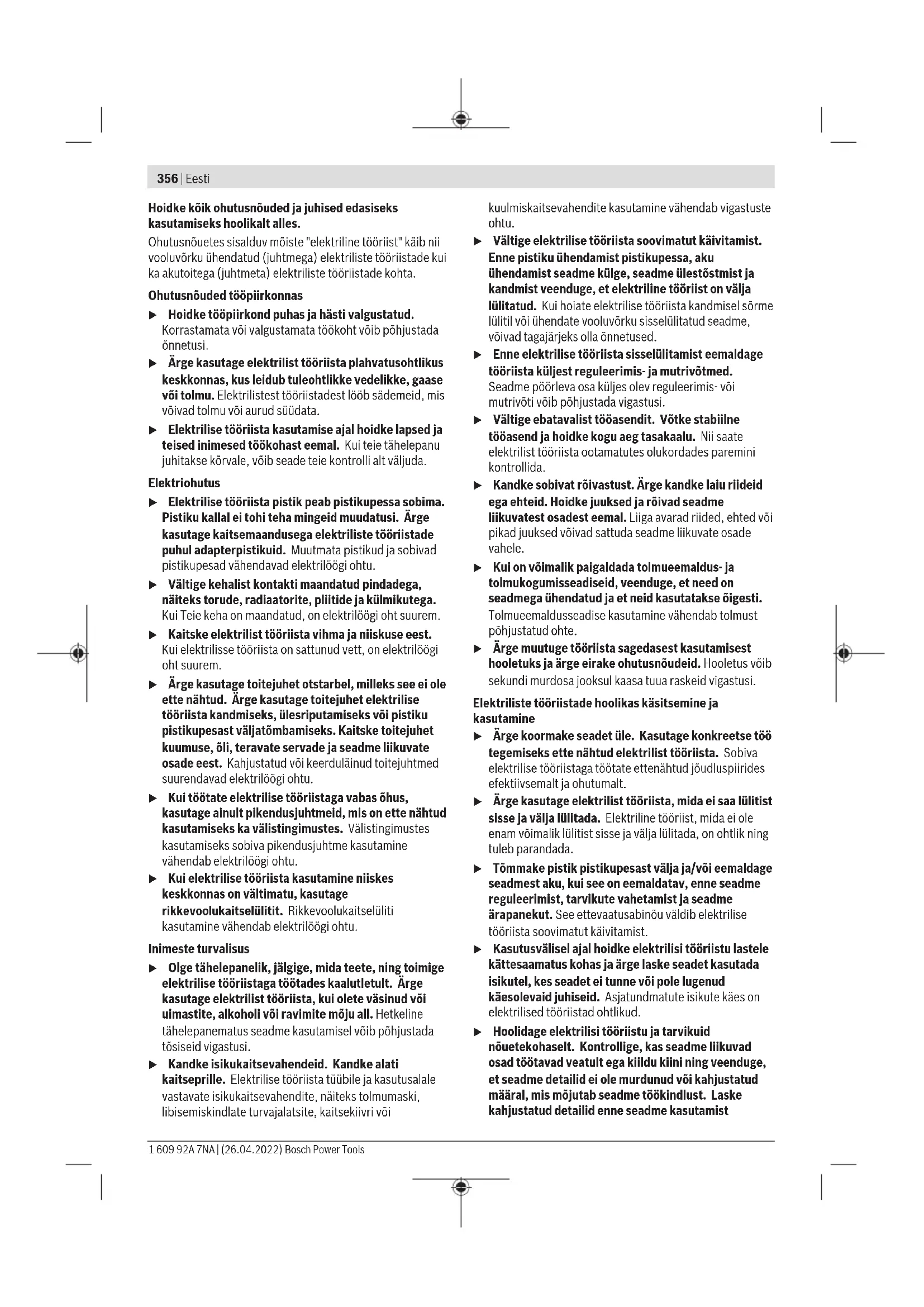

Laserkiirgus Ärge vaadake otse teleskoobioptikasse Klassi 1M laser Kui elektriline tööriist töötab, ärge viige oma käsi saagimispiirkonda. Saekettaga kokkupuute korral võite end vigastada. Kandke tolmukaitsemaski. Kandke kaitseprille. Kandke kuulmiskaitsevahendeid. Müra võib kuulmist kahjustada. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsEesti | 359 Sümbolid ja nende tähendus Ohtlik piirkond! Hoidke käed, sõrmed ja käsivarred sellest piirkonnast eemal.

Tabel näitab soovituslikku pöörlemiskiiruse astet sõltuvalt töödeldavast materjalist: alumiinium, plast, puit. Vertikaalsete kaldenurkade saagimisel tuleb reguleeritavaid tugirööpaid väljapoole tõmmata või täiesti eemaldada. 3601M192.. 3601M192B. 25,4 Pöörake tähelepanu saeketta mõõtmetele. Siseava läbimõõt peab tööriista spindliga lõtkuta sobima. Kui on vaja kasutada kahandusdetaile, siis veenduge, et kahandusdetaili mõõtmed sobiksid saeketta paksuse ja siseava läbimõõduga ning tööriista spindli läbimõõduga. Võimaluse korral kasutage saekettaga kaasas olevaid kahandusdetaile. Saeketta läbimõõt peab vastama sümbolil toodud väärtusele. Näitab SDS-kinnituse pöörlemissuunda saeketta pingutamiseks (vastupäeva) ja saeketta vabastamiseks (päripäeva). Kinnitushoob on suletud: Hoitakse tööriista haarale seatud vertikaalset kaldenurka. Kinnitushoob on avatud: Vertikaalset kaldenurka saab seada. Toote kirjeldus ja kasutusjuhend Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi. Pange tähele kasutusjuhendi esiosas olevaid jooniseid. Nõuetekohane kasutamine Elektritööriist on statsionaarse seadmena ette nähtud sirgete piki- ja ristsuunaliste lõigete tegemiseks puidus. Sealjuures on võimalikud horisontaalsed kaldenurgad −52° kuni +60° ning vertikaalsed kaldenurgad 47° (vasakule) kuni 47° (paremale). Elektritööriista võimsus on kohandatud kõva ja pehme puidu, samuti laast- ja kiudplaatide saagimiseks. Vastavate saeketaste kasutamisel on võimalik saagida alumiiniumprofiile ja plaste. Seadme osad Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. (1) Tõmbeseadis (2) Laastude väljaviskeava (3) Transpordipide (4) Sügavuspiiriku justeerimiskruvi (5) Laseri kaitsekate (6) Liugrull (7) Sisse-/väljalüliti sisselülitustõkis (8) Sisse-/väljalüliti (9) Käepide (10) Kaitsekate (11) Pendel-kaitsekate (12) Saeleht (13) Saepingi pikendus (14) Tugirööbas (15) Reguleeritav tugirööbas (16) Saepink (17) Saepingi pikenduse kinnitushoob (18) Horisontaalse kaldenurga skaala (19) Vaheplaat (20) Lukustusklamber (21) Suvalise horisontaalse kaldenurga lukustuspide (22) Horisontaalse kaldenurga eelseadmishoob (23) Kaldumiskaitse (24) Horisontaalse kaldenurga väärtuse näidik (25) Horisontaalsete standardsete kaldenurkade märgistussälgud (26) Paigaldusavad (27) Haardesüvendid (28) Pitskruvi (29) Vertikaalsete standardsete kaldenurkade 45°, 22,5° ja 33,9° piirik (30) Vertikaalse kaldenurga skaala (31) Parempoolse (vertikaalse) nurgapiirkonna nurga väärtuse näidik (32) Sügavuspiirik (33) Tõmbeseadise lukustuskruvi (34) Sisekuuskantvõti (5mm) (35) Avad pitskruvi jaoks (36) Pikkusepiirik

(37) Transpordikaitse (38) Pöörlemiskiiruse regulaator (39) Laseri hoiatussilt Bosch Power Tools 1 609 92A 7NA | (26.04.2022)360 | Eesti (40) Laseri (lõikejoone märgistuse) sisse-/väljalüliti (41) Kinnitushoob suvalisele (vertikaalsele) kaldenurgale (42) Vasakpoolse (vertikaalse) kaldenurgapiirkonna nurga väärtuse näidik (43) Laastude suunaja (44) 0° vertikaalse standardse kaldenurga piirik (45) Spindlilukustus (46) Sisekuuskantkruvi saeketta kinnitamiseks (47) Kinnitusäärik (48) Laserikiirguse väljumisava (49) Seesmine kinnitusäärik (50) SDS-polt (51) Reguleeritava tugirööpa lukustuskruvi (52) Keermestatud varras (53) Pikkusepiiriku lukustuskruvi

(54) Pikkusepiiriku kinnituskruvi

(55) Vaheplaadi kruvid (56) Laseri asendi seadekruvi (paralleelsus) (57) Vertikaalse nurga väärtuse näidiku kruvi (58) 0° vertikaalse kaldenurga piirdekruvi (59) Vasakpoolse (vertikaalse) kaldenurgapiirkonna piirdekruvi (60) Parempoolse (vertikaalse) kaldenurgapiirkonna piirdekruvi (61) Horisontaalse kaldenurga skaala reguleerimiskruvid (62) Horisontaalse nurga väärtuse näidiku kruvi (63) Takjapael (64) Laseri läätse kate

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Järkamissaag GCM 8 SDE GCM 8 SDE Tootenumber 3601M192.. 3601M192B. Nimisisendvõimsus W 1600 1400 Tühikäigu-pöörlemiskiirus min

3500−5300 3500−5300 Käivitusvoolu piiraja ● ● Laseri tüüp nm 650 650 mW <0,39 <0,39 Laseri klass 1M 1M Laserijoone hajumine mrad (täispööre) 1,0 1,0 Kaal EPTA-Procedure01:2014 järgi kg 18,9 18,9 Kaitseklass / II / II Sobivate saeketaste mõõtmed Saeketta läbimõõt mm 216 216 Saeketta paksus mm 1,3−1,8 1,3−1,8 Max lõikelaius mm 3,3 3,3 Siseava läbimõõt mm 30 25,4 Töödeldava detaili lubatud mõõtmed (vaadake „Töödeldava detaili lubatud mõõtmed“, Lehekülg365) Andmed kehtivad nimipingel [U] 230V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Andmed müra kohta Mürapäästuväärtused, määratud vastavalt EN62841-3-9. Elektrilise tööriista ekvivalentne müratase on tavaliselt: helirõhutase 98dB(A); helivõimsustase 108dB(A). Mõõtemääramatus K=3dB. Kasutage kuulmiskaitsevahendeid! Nendes juhistes toodud mürapäästu väärtus on mõõdetud standardse mõõtemeetodiga ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsioonitaseme esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase muutuda. Selle tagajärjel võib vibratsioonitase töötamise koguperioodil tunduvalt suureneda. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. Selle tagajärjel võib vibratsioonitase töötamise koguperioodil tunduvalt väheneda. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsEesti | 361 Paigaldus u Vältige elektrilise tööriista soovimatut käivitamist. Paigaldamise ja kõigi elektrilise tööriista juures tehtavate tööde ajal ei tohi võrgupistik olla ühendatud vooluvõrku. Tarnekomplekt Vaadake kasutusjuhendi alguses toodud tarnekomplekti kujutist. Kontrollige enne elektrilise tööriista kasutuselevõttu, kas tarnekomplekt sisaldab kõiki allpool nimetatud osi: – Paigaldatud saekettaga järkamissaag – Pitskruvi (28) – Sisekuuskantvõti (34) – SDS-kinnitus (50) Märkus: Kontrollige elektritööriista võimalike kahjustuste suhtes. Enne kui jätkate elektritööriista kasutamist, kontrollige hoolikalt kaitseseadiseid või kergelt kahjustatud osi, kas need on laitmatus ja nõuetekohases töökorras. Veenduge, et liikuvad osad töötavad veatult ega kiilu kinni ja et kõik detailid on kahjustamata. Seadme laitmatu töö tagamiseks peavad kõik seadme osad olema paigaldatud õigesti ja vastama kõikidele nõuetele. Kahjustatud kaitseseadised ja osad tuleb lasta remontida või asendada selleks volitatud remonditöökojas. Lisaks vajalikud tööriistad: – Ristpeakruvikeeraja – Silmus- või lehtvõti (suurus: 10mm) Püsipaigaldus või ajutine paigaldus u Ohutu käsitsemise tagamiseks tuleb elektriline tööriist enne kasutamist paigaldada tasasele ja stabiilsele tööpinnale (nt tööpingile). Paigaldamine tööpinnale (vt jnA1‒A2) – Kinnitage elektriline tööriist sobiva keermesühenduse abil tööpinnale. Selleks on olemas avad(26). või – Kinnitage elektrilise tööriista jalad tööpinnale standardsete pitskruvidega. Paigaldamine Boschi tööpingile Boschi GTA-töölauad pakuvad oma reguleeritava kõrgusega jalgadega elektritööriistale tuge igasugusel aluspinnal. Töölaudadel olevaid töödeldavate detailide tugesid kasutatakse pikkade töödeldavate detailide toestamiseks. u Lugege kõiki töölauaga kaasas olevaid hoiatavaid juhiseid ja suuniseid. Hoiatavate juhiste ja suuniste eiramise tagajärjeks võib olla elektrilöök, põleng ja/või rasked vigastused. u Enne elektrilise tööriista paigaldamist seadke töölaud korralikult üles. Laitmatu ülesseadmine on oluline kokkuvarisemisohu vältimiseks. – Paigaldage elektritööriist töölauale transpordiasendis. Paindlik ülesseadmine (mittesoovitatav!) (vaata joonist A3) Kui erandjuhtudel ei saa elektrilist tööriista paigaldada tasasele ja stabiilsele tööpinnale, võite selle ajutiselt üles seada kaldumiskaitset kasutades. u Ilma kaldumiskaitseta ei seisa elektriline tööriist kindlalt ja võib eriti maksimaalsete horisontaalsete ja/ või vertikaalsete kaldenurkadega saagides ümber minna. – Keerake kaldumiskaitse (23) nii kaugele sisse või välja, et elektriline tööriist oleks tööpinnal otse. Tolmu/saepuru äratõmme Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. u Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. Tolmu-/laastueemaldusava võib tolmu, laastude või töödeldava detaili tükkidega ummistuda. – Lülitage seade välja ja eemaldage toitepistik pistikupesast. – Oodake, kuni saeketas on täielikult seiskunud. – Tehke kindlaks ummistumise põhjus ja kõrvaldage see. Võõrimemisseadme kasutamine Äraimemiseks saate laastude väljapaiskeavaga(2) ühendada ka tolmuimeja vooliku (Ø35mm). – Ühendage tolmuimeja voolik laastu väljaviskeavaga (2). Tolmuimeja peab töödeldava materjali tolmu imemiseks sobima. Eriti tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaalset tolmuimejat. Saeketta vahetamine u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)362 | Eesti u Saeketta paigaldamisel kandke kaitsekindaid. Saeketta puudutamisel on vigastumisoht. Kasutage ainult saekettaid, mille maksimaalne lubatud kiirus on suurem teie elektrilise tööriista tühikäigu- pöörlemiskiirusest. Kasutage ainult saekettaid, mis vastavad selles kasutusjuhendis esitatud andmetele ja mis on kontrollitud ning tähistatud vastavalt standardile EN 847-1. Kasutage ainult selle elektrilise tööriista tootja poolt soovitatud saekettaid, mis sobivad materjalile, mida soovite töödelda. See hoiab ära saehammaste ülekuumenemise saagimisel. Sisekuuskantpeakruvi paigaldamine (vaata jooniseid B1−B4) Saeketta eemaldamine – Seadke elektriline tööriist tööasendisse. – Keerake sisekuuskantpeakruvi (46) sisekuuskantvõtmega(34) ja suruge samal ajal spindli lukustust(45), kuni see fikseerub. – Hoidke spindli lukustust (45) surutult ja keerake kruvi (46) päripäeva välja (vasakkeere!). – Võtke kinnitusäärik (47) ära. – Kallutage pendel-kaitsekatet (11) kuni toeni tahasuunas. – Hoidke pendel-kaitsekatet selles asendis ja eemaldage saeketas (12). – Juhtige pendel-kaitsekate aeglaselt jälle alla. Saeketta paigaldamine u Paigaldamisel veenduge, et hammaste lõikesuund (saekettal oleva noole suund) ühtib kaitsekattel oleva noole suunaga! Vajaduse korral puhastage enne paigaldamist kõik paigaldatavad detailid. – Pöörake pendel-kaitsekate(11) taha ja hoidke selles asendis. – Asetage uus saeketas seesmisele kinnitusäärikule(49). – Asetage kohale kinnitusäärik(47) ja sisekuuskantkruvi(46). Vajutage spindlilukustusele(45), kuni see fikseerub, ja keerake sisekuuskantkruvi vastupäeva kinni. – Juhtige pendel-kaitsekate aeglaselt uuesti alla. Paigaldamine SDS-kinnitusega (vaata joonist C) u Vertikaalsete kaldlõigete tegemisel ja SDS-poldi(50) kasutamisel tuleb sügavuspiirik (32) enne saagimist seada nii, et SDS-polt ei saaks tooriku pinda puudutada. Nii väldite SDS-poldi ja/või tooriku kahjustamist. Saeketta eemaldamine – Viige elektriline tööriist tööasendisse. – Hoidke spindli fiksaatorit (45) surutult ja keerake SDS- kinnitus (50) päripäeva maha (vasakkeere!). – Võtke kinnitusäärik (47) ära. – Pöörake pendel-kaitsekatet (11) kuni piirajani tahasuunas. – Hoidke pendel-kaitsekatet selles asendis ja eemaldage saeketas (12). – Juhtige pendel-kaitsekate aeglaselt uuesti alla. Saeketta paigaldamine u Paigaldamisel veenduge, et hammaste lõikesuund (saekettal oleva noole suund) ühtib kaitsekattel oleva noole suunaga! Vajaduse korral puhastage enne paigaldamist kõik monteeritavad osad. – Pöörake pendel-kaitsekatet (11) tahasuunas. Hoidke pendel-kaitsekatet selles asendis. – Asetage uus saeketas seesmisele kinnitusäärikule (49). – Juhtige pendel-kaitsekate aeglaselt uuesti alla. – Asetage kohale kinnitusäärik (47) ja SDS-kinnitus (50). Suruge spindli fiksaatorit (45), kuni see lukustub ja pingutage SDS-kinnitus vastupäeva. Töötamine u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Transpordikaitse (vtjoonistD) Transpordikaitse (37) võimaldab elektritööriista lihtsamat käsitsemist selle transportimisel erinevatesse kasutuskohtadesse. Elektrilise tööriista vabastamine kaitseriivist (tööasend) – Suruge tööriista haara käepidemest (9) haarates veidi alla, et vabastada kaitseriiv (37) pingest. – Tõmmake transpordikaitse (37) lõpuni välja. – Juhtige tööriista haar aeglaselt üles. Transpordikaitsme riivistamine (transpordiasend) – Päästke lahti lukustuskruvi (33), kui see tõmbeseadise (1) kinni kiilub. Tõmmake tööriista haar täiesti ette ja tõmbeseadise fikseerimiseks keerake lukustuskruvi uuesti kinni. – Keerake justeerimiskruvi (4) lõpuni üles. – Tõmmake saelaua (16) fikseerimiseks lukustuspidet (21). – Kallutage tööriista haara käepidemest (9) nii palju alla, et transpordikaitse (37) saab lõpuni sisse suruda. Tööriista haar on nüüd transpordiks kindlalt lukustatud. Ettevalmistus tööks Saelaua pikendamine (vaata joonist E) Pikad töödeldavad detailid tuleb vabast otsast toestada. Saelauda saab saelaua pikendustega (13) vasakule ja paremale suurendada. – Pöörake kinnitushoob (17) üles. – Tõmmake saelaua pikendus (13) soovitud pikkusele välja. – Saelaua pikenduste fikseerimiseks suruge kinnitushoob (17) jälle alla. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsEesti | 363 Tugirööpa nihutamine (vtjnF) Horisontaalsete ja/või vertikaalsete kaldenurkade saagimisel peate olenevalt lõikesuunast vasak- või parempoolse reguleeritava tugirööpa(15) väljapoole tõmbama või täiesti eemaldama. Vertikaalne kaldenurk Horisontaalne kaldenurk 0°–47° (vasakul) ≤44° (paremal/vasakul) – Vabastage lukustuskruvi(51). – Tõmmake vasakpoolne reguleeritav tugirööbas(15) lõpuni välja. 0°–47° (vasakul) ≥45° (paremal/vasakul) – Vabastage lukustuskruvi(51). – Tõmmake vasakpoolne reguleeritav tugirööbas(15) lõpuni välja. – Tõstke reguleeritav tugirööbas ülespoole välja. – Eemaldage lukustuskruvi(51). 0°–47° (paremal) ≤44° (paremal/vasakul) – Vabastage lukustuskruvi(51). – Tõmmake parempoolne reguleeritav tugirööbas(15) lõpuni välja. – Tõstke reguleeritav tugirööbas ülespoole välja. 0°–47° (paremal) ≥45° (paremal/vasakul) Tooriku kinnitamine (vtjnG) Tööohutuse tagamiseks tuleb toorik alati kinnitada. Ärge töödelge toorikuid, mis on kinnitamiseks liiga väikesed. – Suruge toorik tugevalt vastu tugirööpaid(15)ja(14). – Asetage tarnekomplekti kuuluv pitskruvi(28) ühte selleks ette nähtud avadest(35). – Sobitage pitskruvi keermestatud varras(52) tooriku kõrgusega. – Pingutage keermestatud varras(52) kõvasti kinni ja fikseerige niiviisi toorik. Horisontaalse ja vertikaalse kaldenurga seadmine Täpsete lõigete tagamiseks tuleb elektrilise tööriista põhiseadeid intensiivse kasutamise järel kontrollida ja vajaduse korral seada. Selleks on vaja kogemusi ja vastavaid eritööriistu. Boschi volitatud klienditeeninduses tehakse need tööd kiiresti ja usaldusväärselt. u Pingutage enne saagimist lukustuspide(21)ja lukustushoob(41) alati kõvasti kinni. Vastasel korral võib saeketas toorikusse kinni kiiluda. Horisontaalsete kaldenurkade >45° seadmise suunis: tõmmake enne kaldenurga seadmist saepingi pikendus(13) ja reguleeritav tugirööbas(15) lõpuni välja. u Vertikaalsete kaldlõigete tegemisel ja SDS-poldi(50) kasutamisel tuleb sügavuspiirik (32) enne saagimist seada nii, et SDS-polt ei saaks tooriku pinda puudutada. Nii väldite SDS-poldi ja/või tooriku kahjustamist. Horisontaalsete standardsete kaldenurkade seadmine (vaata joonist H) Sageli kasutatavate horisontaalsete kaldenurkade kiireks ja täpseks seadmiseks on saelaual ette nähtud sälgud (25): vasakul paremal

vasakul paremal 45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Vabastage lukustuspide (21), juhul kui see on kinni tõmmatud. – Tõmmake hooba (22) ja pöörake saelaud (16) kuni soovitud sälguni vasakule või paremale. – Vabastage hoob uuesti. Hoob peab sälgus tuntavalt fikseeruma. – Tõmmake lukustuspide (21) jälle kinni. Suvalise horisontaalse kaldenurga seadmine (vaata joonist I) Horisontaalset kaldenurka saab seada piirkonnas 52° (vasakul pool) kuni 60° (paremal pool). – Vabastage lukustuspide (21), juhul kui see on kinni tõmmatud. – Tõmmake hooba (22) ja suruge samal ajal lukustusklambrit (20), kuni see sellekohasesse soonde satub. Sellega muutub saelaud vabalt liikuvaks. – Pöörake saelauda (16) lukustuspidemest haarates vasakule või paremale, kuni nurganäidikul (24) on soovitud horisontaalne kaldenurk. – Tõmmake lukustuspide (21) jälle kinni. – Hoova (22) uuesti vabastamiseks (standardsete horisontaalsete kaldenurkade seadmiseks) tõmmake hoob üles. Lukustusklamber (20) hüppab algsesse asendisse tagasi ja hoob (22) saab jälle sälkudesse (25) fikseeruda. Kogu vertikaalse kaldenurgapiirkonna seadmine (vtjnJ) Vertikaalset kaldenurka saab seada piirkonnas 47° (vasakul) kuni 47° (paremal). – Tõmmake piirik(44) täiesti ette. Nii saate kasutada kogu kaldenurgapiirkonda (vasakul ja paremal). – Tõmmake parempoolne reguleeritav tugirööbas(15) lõpuni välja või eemaldage. Kui soovite kogu kaldenurgapiirkonna ära kasutada, peate Bosch Power Tools 1 609 92A 7NA | (26.04.2022)364 | Eesti ka vasakpoolse reguleeritava tugirööpa(15) lõpuni välja tõmbama või eemaldama. – Vabastage kinnitushoob(41). – Pöörake tööriista haara käepidemest(9) hoides vasakule või paremale, kuni nurga väärtuse näidik(42) või (31) näitab soovitud vertikaalset kaldenurka. – Tõmmake kinnitushoob(41) jälle kinni. Vertikaalse standardse kaldenurga seadmine (vt jn K) Sageli kasutatavate vertikaalsete kaldenurkade kiireks ja täpseks seadmiseks on nurkade 0°, 45°, 22,5° ja 33,9° jaoks olemas piirikud. – Standardne kaldenurk 0°: pöörake tööriista haara käepidemest(9) hoides veidi vasakule ja lükake piirik(44) lõpuni taha. Standardsed kaldenurgad 45°, 33,9° ja 22,5°: pöörake vasak- või parempoolset piirikut(29), kuni soovitud vertikaalne standardne kaldenurk noolemärgistuse juures fikseerub. Kasutuselevõtt u Pöörake tähelepanu võrgupingele! Vooluallika pinge peab ühtima elektrilise tööriista andmesildil märgitud pingega. Andmesildil toodud 230V seadmeid võib kasutada ka 220V võrgupinge korral. Sisselülitamine (vtjoonistL) – Elektritööriista sisselülitamiseks lükake kõigepealt sisselülitustõkis (7) keskasendisse ja vajutage seejärel sisse-/väljalülitit (8) ning hoidke seda surutult. Suunis: Ohutuspõhjustel ei saa sisse-/väljalülitit (8) lukustada, vaid see peab töö ajal pidevalt surutuks jääma. Väljalülitamine – Väljalülitamiseks vabastage sisse-/väljalüliti (8). Käivitusvoolu piiraja Elektrooniline käivitusvoolu piiraja piirab võimsust elektrilise tööriista sisselülitamisel ja võimaldab kasutamist 16A kaitsmega. Suunis: Kui elektriline tööriist töötab kohe pärast sisselülitamist täis-pöörlemiskiirusega, on käivitusvoolu piiraja tõrkunud. Elektriline tööriist tuleb saata viivitamatult klienditeenindusse. Saagimine Üldised saagimisjuhised u Pingutage enne saagimist lukustuspide(21)ja lukustushoob(41) alati kõvasti kinni. Vastasel korral võib saeketas toorikusse kinni kiiluda. u Kõikide lõigete puhul tuleb kõigepealt tagada, et saeketas ei puutu kordagi kokku tugirööpa, pitskruvide ega seadme muude osadega. Vajaduse korral eemaldage paigaldatud abipiirikud või sobitage need vastavalt. Kaitske saeketast löökide ja kukkumise eest. Ärge avaldage saekettale külgsuunalist survet. Saagige vaid neid materjale, mille töötlemine seadmega on lubatud. Ärge töödelge kõverdunud detaile. Töödeldav detail peab olema alati sirge servaga, et seda saaks toetada vastu tugirööbast. Pikad ja rasked töödeldavad detailid tuleb vabast otsast toestada. Veenduge, et pendel-kaitsekate töötab korrakohaselt ja saab vabalt liikuda. Tööriista haara allajuhtimisel peab pendel- kaitsekate avanema. Tööriista haara ülesjuhtimisel peab pendel-kaitsekate saeketta kohal uuesti sulguma ja tööriista haara kõige kõrgemas asendis lukustuma. Pöörlemiskiiruse seadmine Pöörlemiskiiruse regulaatoriga(38) saate elektritööriista pöörlemiskiirust ka töö ajal sujuvalt seada. Suunis. Seadke alati töödeldava materjali jaoks sobiv pöörlemiskiirus (vt järgmist tabelit). See hoiab ära saehammaste ülekuumenemise saagimisel. Pöörlemiskiiruse aste Pöörlemiskiirus Materjal 1 3500 min

Käsitseja asend (vaata joonist M) u Ärge seiske elektrilise tööriista ees saekettaga ühel joonel, vaid seiske alati saeketta suhtes külgsuunas nihutatult. Nii on teie keha võimaliku tagasilöögi eest kaitstud. – Hoidke käsi, sõrmi ja käsivarsi pöörlevast saekettast eemal. – Ärge ristake oma käsi tööriista haara ees. Tõmbeliigutusega saagimine – Lõigete tegemiseks tõmbeseadisega(1) (laiad toorikud) vabastage lukustuskruvi(33), kui see tõmbeseadise kinni kiilub. – Kinnitage toorik vastavalt selle mõõtmetele. – Seadke soovitud horisontaalne ja/või vertikaalne kaldenurk. – Tõmmake tööriista haara tugirööbastest(15) ja eemale, kuni saeketas on tooriku ees. – Lülitage elektritööriist sisse. – Juhtige tööriista haar käepidemest(9) hoides aeglaselt alla. – Suruge nüüd tööriista haara tugirööbaste(15) ja suunas ning saagige toorik ühtlase ettenihkega läbi. – Lülitage elektritööriist välja ja oodake, kuni saeketas on täielikult seiskunud. – Juhtige tööriista haar aeglaselt üles. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsEesti | 365 Ilma tõmbeliigutuseta saagimine (järkamine) (vtjnN) – Ilma tõmbeliigutuseta lõigete tegemiseks (väikesed toorikud) vabastage lukustuskruvi(33), kui see tõmbeseadise(1) kinni kiilub. Lükake tööriista haar piirikuni tugirööbaste(15) ja suunas ning keerake tõmbeseadise fikseerimiseks lukustuskruvi(33) uuesti kinni. – Kinnitage toorik vastavalt selle mõõtmetele. – Seadke soovitud horisontaalne ja/või vertikaalne kaldenurk. – Lülitage elektritööriist sisse. – Juhtige tööriista haar käepidemest(9) hoides aeglaselt alla. – Saagige toorik ühtlase ettenihkega läbi. – Lülitage elektritööriist välja ja oodake, kuni saeketas on täielikult seiskunud. – Juhtige tööriista haar aeglaselt üles. Tööjuhised Lõikejoone märgistamine (vtjnO) Laserikiir näitab saeketta lõikejoont. Tänu sellele saate seada tooriku saagimiseks täpsesse asendisse, ilma et tuleks avada pendel-kaitsekatet. – Selleks lülitage laserikiir lülitiga(40) sisse. – Seadke enda poolt toorikule kantud märgistus kohakuti laserijoone parempoolse servaga. Suunis: kontrollige enne saagimist, kas lõikejoont näidatakse veel korralikult. Laserikiir võib näiteks intensiivsel kasutamisel tekkiva vibratsiooni tõttu paigast nihkuda. Töödeldava detaili lubatud mõõtmed Maksimaalsed töödeldavad detailid: Horisontaalne kaldenurk Vertikaalne kaldenurk Kõrgus x laius [mm] 0° 0° 70 x 312 45° (paremal/ vasakul) 0° 70 x 225 0° 45° (vasakul) 45 x 312 0° 45° (paremal) 20 x 312 45° 45° (vasakul) 45 x 225 45° 45° (paremal) 20 x 225 45° (paremal/ vasakul) 45° (vasakul SDS- kinnitusega) 30 x 225 Minimaalsed detailid (= kõik töödeldavad detailid, mida saab kaasasoleva pitskruviga (28) vasakult või paremalt poolt saelauale kinnitada): 100 x 40 mm (pikkus x laius) maks. lõikesügavus (0°/0°): 70 mm Sügavuspiiriku seadmine (soone saagimine) (vaata joonist P) Sügavuspiirikut tuleb reguleerida, kui tahate saagida soont. – Pöörake sügavuspiirik (32) välja. – Pöörake tööriista haar käepidemest (9) haarates soovitud asendisse. – Keerake justeerimiskruvi (4), kuni kruvi ots puudutab sügavuspiirikut (32). – Juhtige tööriista haar aeglaselt üles. Ühepikkuste töödeldavate detailide saagimine (vtjoonistQ) Ühepikkuste detailide lihtsaks saagimiseks võite kasutada pikkusepiirikut (36) (lisavarustus). Pikkusepiiriku võite paigaldada saelaua pikenduse mõlemale poolele (13). – Vabastage lukustuskruvi (53) ja kinnitage pikkusepiirik (36) kinnituskruviga (54). – Pingutage uuesti lukustuskruvi (53). – Seadke saelaua pikendus (13) soovitud pikkusele. Erikujulised töödeldavad detailid Kaarjate või ümarate töödeldavate detailide saagimisel peate nende nihkumist eriti tõkestama. Lõikejoonel ei tohi töödeldava detaili, tugirööpa ja saelaua vahel olla pilu. Vajaduse korral tuleb valmistada spetsiaalsed kinnitused. Vaheplaatide vahetamine (vaata joonist R) Punased vaheplaadid (19) võivad elektrilise tööriista pikemaaegsel kasutamisel kuluda. Vahetage defektsed vaheplaadid. – Viige elektriline tööriist tööasendisse. – Keerake kruvid (55) sisekuuskantvõtmega (4 mm) (34) välja ja eemaldage vanad vaheplaadid. – Asetage kohale uus parempoolne vaheplaat. – Kinnitage vaheplaat kruvidega (55) võimalikult kaugemale paremale, nii et kogu tõmbeliikumise võimalikul pikkusel ei puudutaks saeketas vaheplaati. – Korrake töösamme analoogselt vasaku vaheplaadiga. Põhiseadete kontrollimine ja seadmine Täpsete lõigete tagamiseks tuleb elektrilise tööriista põhiseadeid intensiivse kasutamise järel kontrollida ja vajaduse korral seada. Selleks on vaja kogemusi ja vastavaid eritööriistu. Boschi volitatud klienditeeninduses tehakse need tööd kiiresti ja usaldusväärselt. Laseri justeerimine Suunis: laserifunktsiooni testimiseks peab elektriline tööriist olena ühendatud vooluvõrguga. u Laseri justeerimise ajal (nt tööriista haara liigutamisel) ei tohi vajutada sisse-/väljalülitit. Elektritööriista soovimatu käivitumine võib kaasa tuua vigastusi. – Viige elektriline tööriist tööasendisse. – Pöörake saelaud (16) sälguni (25) 0°. Hoob (22) peab sälgus tuntavalt fikseeruma. Kontrollimine (vtjnS1) – Märkige toorikule sirge lõikejoon. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)366 | Eesti – Juhtige tööriista haar käepidemest(9) hoides aeglaselt alla. – Paigutage toorik nii, et saeketta hambad ühtiksid lõikejoonega. – Hoidke toorikut selles asendis ja juhtige tööriista haar aeglaselt uuesti üles. – Kinnitage toorik. – Lülitage laserikiir lülitiga(40) sisse. Laserkiir peab töödeldavale detailile märgitud lõikejoonega kogu pikkuses ühtima, seda ka siis, kui tööriista haar uuesti alla juhitakse. Seadmine (vt jn S2) – Pöörake seadekruvi (56) sobiva kruvikeerajaga, kuni laserikiir ühtib kogu pikkuses töödeldaval detailil oleva lõikejoonega. Vastupäeva pööramine liigutab laserikiirt vasakult paremale, päripäeva pööramine liigutab laserikiirt paremalt vasakule. Vertikaalse standardse kaldenurga 0° seadmine – Viige elektriline tööriist transpordiasendisse. – Pöörake saelaud (16) sälguni (25) 0°. Hoob (22) peab sälgus tuntavalt fikseeruma. Kontrollimine (vt joonist T1) – Seadke nurgamõõdik väärtusele 90° ja asetage saelauale (16). Nurgamõõdiku haar peab saekettaga (12) täies pikkuses ühtima. Seadmine (vtjnT2) – Vabastage lukustushoob(41). – Nihutage piirik(44) taha lõpuni. – Keerake piirdekruvi(58) kontramutter standardse silmus- või lehtvõtmega (10mm) lahti. – Keerake piirdekruvi seni sisse või välja, kuni nurgamõõdiku haar ühtib kogu pikkuses saekettaga. – Pingutage lukustushoob(41) uuesti kinni. – Seejärel keerake piirdekruvi(58) kontramutter uuesti kinni. Kui nurga väärtuse näidik ei ole seadmise järel skaala(30) 0°-märgistusega ühel joonel, vabastage kruvi(57) tavalise ristpeakruvikeerajaga ja seadke nurga väärtuse näidik 0°- märgistusele. Vertikaalse standardse kaldenurga 45° (vasakul) seadmine – Viige elektritööriist tööasendisse. – Pöörake saepink(16) sälguni(25)0°. Hoob(22) peab sälgus tuntavalt fikseeruma. – Eemaldage vasakpoolne reguleeritav tugirööbas(15). – Keerake vasakpoolset piirikut(29), kuni standardne kaldenurk 45° noolemärgistuse juures fikseerub. – Vabastage kinnitushoob(41). – Pöörake tööriista haara käepidemest(9) hoides vasakule, kuni piirdekruvi(59) toetub piirikule(29). Kontrollimine (vt joonist U1) – Seadke nurgamõõdik väärtusele 45° ja asetage saelauale (16). Nurgamõõdiku haar peab saekettaga (12) täies pikkuses ühtima. Seadmine (vtjnU2) – Keerake piirdekruvi(59) kontramutter standardse silmus- või lehtvõtmega (10mm) lahti. – Keerake piirdekruvi(59) niipalju sisse või välja, kuni nurgamõõdiku haar ühtib kogu pikkuses saekettaga. – Tõmmake kinnitushoob(41) jälle kinni. – Seejärel keerake piirdekruvi(59) kontramutter uuesti kinni. Kui nurga väärtuse näidikud(42) ja (31) ei ole pärast seadmist skaala(30) 45° märgistustega ühel joonel, kontrollige kõigepealt uuesti vertikaalse kaldenurga 0° seadet ja nurga väärtuse näidikuid. Seejärel korrake vertikaalse 45° kaldenurga seadmist. Vertikaalse standardse kaldenurga 45° (paremal) seadmine – Viige elektritööriist tööasendisse. – Pöörake saepink(16) sälguni(25)0°. Hoob(22) peab sälgus tuntavalt fikseeruma. – Eemaldage parempoolne reguleeritav tugirööbas(15). – Tõmmake piirik(44) täiesti ette. – Keerake parempoolset piirikut(29), kuni standardne kaldenurk 45° noolemärgistuse juures fikseerub. – Vabastage kinnitushoob(41). – Pöörake tööriista haara käepidemest(9) hoides vasakule, kuni piirdekruvi(60) toetub piirikule(29). Kontrollimine (vt joonist V1) – Seadke nurgamõõdik väärtusele 135° ja asetage saelauale (16). Nurgamõõdiku haar peab saekettaga (12) täies pikkuses ühtima. Seadmine (vtjnV2) – Keerake piirdekruvi(60) kontramutter standardse silmus- või lehtvõtmega (10mm) lahti. – Keerake piirdekruvi(60) niipalju sisse või välja, kuni nurgamõõdiku haar ühtib kogu pikkuses saekettaga. – Tõmmake kinnitushoob(41) jälle kinni. – Seejärel keerake piirdekruvi(60) kontramutter uuesti kinni. Kui nurga väärtuse näidikud(42) ja (31) ei ole pärast seadmist skaala(30) 45° märgistustega ühel joonel, kontrollige kõigepealt uuesti vertikaalse kaldenurga 0° seadet ja nurga väärtuse näidikuid. Seejärel korrake vertikaalse 45° kaldenurga seadmist. Horisontaalsete kaldenurkade skaala reguleerimine – Viige elektriline tööriist tööasendisse. – Pöörake saelaud (16) sälguni (25) 0°. Hoob (22) peab sälgus tuntavalt fikseeruma. Kontrollimine (vt joonist W1) – Seadke nurgamõõdik väärtusele 90° ja asetage tugirööpa (14) ning saeketta (12) vahele saelauale (16). Nurgamõõdiku haar peab saekettaga (12) täies pikkuses ühtima. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsEesti | 367 Seadmine (vtjnW2) – Vabastage ristpeakruvikeerajaga kõik neli reguleerimiskruvi(61) ja pöörake saepinki(16) koos skaalaga(18), kuni nurgamõõdiku haar ühtib kogu pikkuses saekettaga. – Keerake kruvid uuesti kinni. Kui nurga väärtuse näidik(24) ei ole seadmise järel skaala(18) 0°-märgistusega ühel joonel, vabastage kruvi(62) ristpeakruvikeerajaga ja seadke nurga väärtuse näidik 0°-märgistusele. Transport (vaata joonist X) Enne elektrilise tööriista transportimist peate tegema järgmist: – Päästke lahti lukustuskruvi (33), kui see on pingutatud. Tõmmake tööriista haar täiesti ette ja keerake lukustuskruvi uuesti kinni. – Veenduge, et sügavuspiirik (32) on lõpuni sisse surutud ja justeerimiskruvi läbib (4) tööriista hoova liigutamisel väljalõike ilma sügavuspiirikut puudutamata. – Viige elektriline tööriist transpordiasendisse. – Eemaldage kõik lisavarustuse osad, mis ei ole elektrilisele tööriistale püsivalt kinnitatud. Transpordiks asetage kasutamata saekettad võimaluse korral suletud mahutisse. – Kinnitage võrgukaabel takjakinnituslindiga (63). – Tõstke elektrilist tööriista transpordipidemest (3) või haarake haardesüvenditest (27) saelaua külgedel. u Elektrilise tööriista transportimisel kasutage alati ainult transpordiseadiseid, ärge mitte kunagi haarake kaitseseadistest. Hooldus ja korrashoid Hooldus ja puhastus u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. u Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Kui on vaja vahetada ühendusjuhet, laske seda ohutuskaalutlustel teha Bosch-il või Bosch-i elektriliste tööriistade volitatud klienditeenindusel. Pendel-kaitsekest peab saama alati vabalt liikuda ja automaatselt sulguda. Seetõttu hoidke pendel-kaitsekesta ümbrus alati puhas. Iga kord pärast töö lõppu eemaldage tolm ja saepuru suruõhu või pintsli abil. Puhastage korrapäraselt liugrulli (6). Laserisõlme puhastamiseks pöörake laseri kate(64) välja ning eemaldage tolm pintsliga (vtjnY). Lisavarustus Tootenumber Pitskruvi 1 609 B04 224 Tootenumber Vaheplaadid 1 609 B03 717 Tolmukott 1 609 B05 010 Pikkusepiirik 1 609 B02 365 Pikusepiiriku lukustuskruvi 1 609 B00 263 Saekettad puidu ja plaatmaterjalide, paneelide ja liistudele Saeketas 216 x 30 mm, 48 hammast 2 608 640 641 Saekettad plastidele ja mitte-raudmetallidele Saeketast 216 x 30 mm, 80 hammast 2 608 640 447 Saeketas 216 x 25,4 mm, 80 hammast

Saekettad kõigile laminaatpõrandatüüpidele Saeketas 216 x 30 mm, 60 hammast 2 608 642 133 Saeketas 216 x 25,4 mm, 60 hammast

EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega. Tehnilised dokumendid saadaval: * Järkamissaag Tootenumber
