MANUAL DE UTILIZADOR GCM 8 SDE Professional BOSCH

Servicio técnico y atención al cliente El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su produc- to, así como sobre piezas de recambio. Las representacio- nes gráficas tridimensionales e informaciones de repuestos se encuentran también bajo: www.bosch-pt.com El equipo asesor de aplicaciones de Bosch le ayuda gustosa- mente en caso de preguntas sobre nuestros productos y sus accesorios. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10dígitos que fi- gura en la placa de características del producto. España Robert Bosch España S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Para efectuar su pedido online de recambios o pedir la reco- gida para la reparación de su máquina, entre en la página www.herramientasbosch.net. Tel. Asesoramiento al cliente: 902 531 553 Fax: 902 531554 Direcciones de servicio adicionales se encuentran bajo: www.bosch-pt.com/serviceaddresses Eliminación Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente. ¡No arroje las herramientas eléctricas a la basu- ra! Sólo para los países de laUE: Conforme a la Directiva Europea 2012/19/UE sobre apara- tos eléctricos y electrónicos inservibles, tras su transposi- ción en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico. En el caso de una eliminación inadecuada, los aparatos eléc- tricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible pre- sencia de sustancias peligrosas. El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado. Português Instruções de segurança Indicações gerais de advertência para ferramentas elétricas AVISO Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde bem todas as advertências e instruções para futura referência. O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere‑se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho u Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. u Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. u Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de Bosch Power Tools 1 609 92A 7NA | (26.04.2022)66 | Português distracção é possível que perca o controlo sobre o aparelho. Segurança elétrica u A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. u Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. u Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. u Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá‑la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. u Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. u Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. Segurança de pessoas u Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. u Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. u Evitar uma colocação em funcionamento involuntária. Assegure‑se de que a ferramenta eléctrica esteja desligada, antes de conectá‑la à alimentação de rede e/ou ao acumulador, antes de levantá‑la ou de transportá‑la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. u Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. u Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. u Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. u Se for possível montar dispositivos de aspiração ou de recolha, assegure‑se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. u Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo. Utilização e manuseio cuidadoso de ferramentas elétricas u Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. u Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. u Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. u Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes. u Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. u Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. u Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsPortuguês | 67 instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. u Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas. Serviço u Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Indicações de segurança para serras de meia- esquadria u As serras de meia-esquadria destinam-se ao corte de produtos de madeira ou semelhantes a madeira e não podem ser usadas com discos abrasivos de corte para cortar material ferroso como barras, varas, hastes, etc. O pó abrasivo causa o emperramento de peças móveis como, p. ex., a proteção inferior. As faíscas resultantes do corte abrasivo queimam a proteção inferior, o entalhe ou outras partes de plástico. u Sempre que possível, use grampos para segurar a peça de trabalho. Ao segurar a peça de trabalho com a mão, mantenha sempre a mão pelo menos 100 mm afastada de cada lado do disco de serra. Não utilize esta serra para cortar peças que são demasiado pequenas para serem presas de forma segura com grampos ou com a mão. Se a sua mão estiver demasiado próxima do disco de serra, existe um risco elevado de ferimentos através do contacto com disco de serra. u A peça de trabalho tem de estar imóvel e fixa ou ser pressionada contra o batente e a mesa. Não empurre a peça de trabalho para o disco de serra, nem nunca corte em modo “mãos livres”. As peças de trabalho soltas ou móveis podem ser projetadas a alta velocidade e causar ferimentos. u Empurre a serra através da peça de trabalho. Não puxe a serra através da peça de trabalho. Para fazer um corte, levante a cabeça da serra e puxe-a por cima da peça de trabalho sem a cortar, ligue o motor, pressione a cabeça da serra para baixo e empurre a serra através da peça de trabalho. Ao efetuar um corte a puxar, existe o perigo de o disco de serra subir a peça de trabalho e fazer com que a unidade do disco de serra seja projetada com violência contra o utilizador. u Nunca passe a mão sobre a linha de corte pretendida, nem atrás do disco de serra. Segurar a peça de trabalho com as “mãos cruzadas”, ou seja, segurar a peça de trabalho à direita do disco de corte com a mão esquerda ou vice-versa é muito perigoso. u Nunca introduza as mãos atrás do batente, nem desrespeite a distância de segurança de 100 mm entre a mão e o disco de serra em rotação (aplica-se a ambos os lados do disco de serra, p. ex. para retirar aparas de madeira). A proximidade entre o disco de serra em rotação e a sua mão pode não ser tão percetível e pode magoar-se seriamente. u Inspecione a peça de trabalho antes de efetuar o corte. Se a peça de trabalho estiver arqueada ou empenada, fixe-a com a face arqueada virada para o batente. Certifique-se sempre de que não existe uma folga entre a peça de trabalho, o batente e a mesa ao longo da linha de corte. As peças de trabalho arqueadas ou empenadas podem virar-se ou emperrar e causar o bloqueio do disco de corte. A peça de trabalho deve estar livre de pregos e objetos estranhos. u Utilize a serra só depois de a mesa estar livre de ferramentas, aparas, etc., apenas pode estar a peça de trabalho em cima da mesa. Pequenos desperdícios, peças de madeira soltas ou outros objetos que entrem em contacto com o disco de serra podem ser projetados a alta velocidade. u Corte apenas uma peça de trabalho de cada vez. Não é possível fixar ou segurar adequadamente peças de trabalho empilhadas e as mesmas podem causar um bloqueio do disco ou deslocar-se durante o corte. u Certifique-se de que a serra de meia-esquadria está montada ou colocada sobre uma superfície de trabalho nivelada e estável antes de a utilizar. Uma superfície de trabalho nivelada e estável reduz o risco de a serra de meia-esquadria se tornar instável. u Planeie o seu trabalho. Sempre que alterar a inclinação do disco de serra ou o ângulo de meia- esquadria, certifique-se de que o batente ajustável está ajustado corretamente para apoiar a peça de trabalho e de que este não interfere com o disco ou com o sistema de proteção. Sem ligar a ferramenta e sem peça de trabalho sobre a mesa, mova o disco de serra simulando um corte completo para assegurar que não irá haver qualquer interferência ou perigo de cortar o batente. u No caso de peças de trabalho mais largas ou compridas do que a mesa, providencie um suporte adequado através de extensões ou cavaletes, etc. As peças de trabalho mais largas ou compridas do que a mesa da serra de meia-esquadria podem tombar quando não estão bem apoiadas. Se a peça cortada ou a peça de trabalho tombar, ela pode levantar a proteção inferior ou ser projetada descontroladamente pelo disco de serra. u Não peça a outra pessoa para servir de extensão de mesa ou de suporte adicional. Um suporte instável para a peça de trabalho pode bloquear o disco de serra ou o deslocamento da peça de trabalho durante a operação de corte, fazendo com que o operador e o ajudante sejam puxados para o disco. u A peça de corte não pode em qualquer circunstância ser entalada ou pressionada contra o disco de serra em rotação. Em caso de pouco espaço, p. ex. ao usar Bosch Power Tools 1 609 92A 7NA | (26.04.2022)68 | Português batentes longitudinais, a peça cortada pode ficar entalada contra o disco e ser projetada com violência. u Utilize sempre um grampo ou um dispositivo de fixação adequado para apoiar adequadamente material redondo como varas e tubos. As varas têm tendência a rolar durante o corte, fazendo com que o disco "emperre" e puxe a peça com a sua mão para o disco. u Deixe que o disco alcance a velocidade plena antes de começar a cortar a peça de trabalho. Tal irá reduzir o risco de projeção da peça de trabalho. u Se a peça de trabalho ou o disco ficarem encravados, desligue a serra de meia-esquadria. Espere até que todas as partes móveis parem e desligue a ficha da tomada e/ou retire o acumulador. Depois tente libertar o material encravado. Continuar a serrar com uma peça de trabalho entalada pode causar perda de controlo ou danos na serra de meia-esquadria. u Depois de terminar o corte, solte o interruptor, mantenha a cabeça da serra em baixo e aguarde que o disco pare antes de retirar a peça cortada. É muito perigoso colocar a mão próxima do disco a rodar livremente. u Segure bem o punho ao fazer um corte incompleto ou ao soltar o interruptor antes de a cabeça da serra estar completamente na posição inferior. O efeito de travagem da serra pode fazer com que a cabeça da serra seja puxada abruptamente para baixo, causando risco de ferimentos. u Não solte o punho quando a cabeça da serra tiver atingido a posição inferior. Desloque a cabeça da serra sempre à mão de volta à posição superior. Se mover a cabeça da serra sem controlo, pode originar um risco de ferimentos. u Mantenha o local de trabalho limpo. As misturas de materiais são muito perigosas. Pó de metal leve pode queimar ou explodir. u Não utilizar lâminas de serra embotadas, rachadas, empenadas ou danificadas. Lâminas de serra com dentes embotados ou incorretamente alinhados causam um atrito maior, um contragolpe e emperram devido à fenda de corte apertada. u Não utilizar lâminas de serra de aço de alta liga para trabalhos rápidos (aço HSS). Estes discos de serra podem quebrar facilmente. u Utilize sempre discos de serra com furos interiores de tamanho e forma corretos (diamante versus redondo). Os discos de serra que não coincidam com o hardware de montagem da serra ficam descentrados, causando perda de controlo. u Jamais remover resíduos de corte, aparas ou objetos semelhantes da área de corte, enquanto a ferramenta elétrica estiver a funcionar. Sempre conduzir primeiramente o braço da ferramenta para a posição de repouso e desligar a ferramenta. u Não toque no disco de serra após o trabalho, espere que este arrefeça. O disco de serra torna-se extremamente quente durante o trabalho. u Jamais permita que as placas de advertência na ferramenta elétrica se tornem irreconhecíveis. u A ferramenta elétrica é fornecida com uma placa de advertência laser (consulte a tabela "Símbolos e seus significados"). Não apontar o raio laser na direção de pessoas nem de animais e não olhar para o raio laser direto ou reflexivo. Desta forma poderá encandear outras pessoas, causar acidentes ou danificar o olho. u Se um raio laser acertar no olho, fechar imediatamente os olhos e desviar a cabeça do raio laser. u Não utilize instrumentos de aumento ótico como binóculos, etc. para observar a fonte do feixe laser. Pode causar lesões nos olhos. u Não oriente o feixe laser para pessoas que estão a olhar através de binóculos ou de um instrumento semelhante. Pode causar lesões nos olhos dessas pessoas. u Não efetue alterações no dispositivo laser. Pode utilizar sem perigo as possibilidades de ajuste descritas neste manual de instruções. u Não use os óculos para laser (acessório) como óculos de proteção. Os óculos para laser servem para ver melhor o feixe de orientação a laser; mas não protegem contra radiação laser. u Não use os óculos para laser (acessório) como óculos de sol ou no trânsito. Os óculos para laser não providenciam uma proteção UV completa e reduzem a perceção de cores. u Cuidado – O uso de dispositivos de operação ou de ajuste diferentes dos especificados neste documento ou outros procedimentos podem resultar em exposição perigosa à radiação. u Não substituir o laser montado por um laser de outro tipo. Um laser não apropriado para esta ferramenta elétrica pode ser perigoso para pessoas. Símbolos Os seguintes símbolos podem ser importantes para a utilização da sua ferramenta elétrica. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos facilita a utilização segura e aprimorada da ferramenta elétrica. Símbolos e seus significados IEC 60825-1:2014 <0.39mW, 650 nm LASER RADIATION

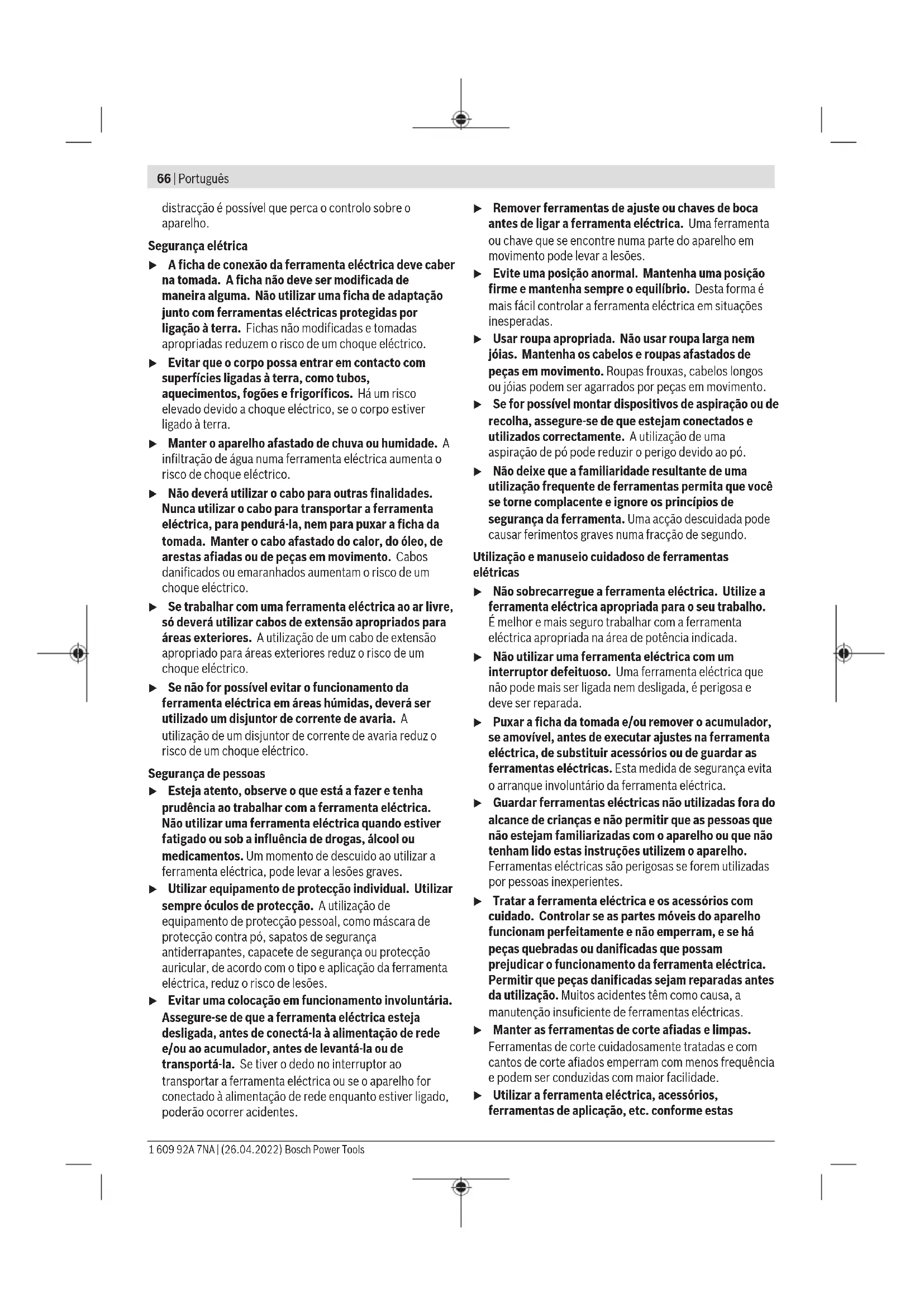

Raio laser Não olhar diretamente com óticas telescópicas Classe de laser 1M 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsPortuguês | 69 Símbolos e seus significados Mantenha as mãos afastadas da área de corte enquanto a ferramenta elétrica estiver em funcionamento. Há perigo de ferimentos se houver contacto com o disco de serra. Use uma máscara de proteção contra pó. Use óculos de proteção. Use proteção auditiva. Ruídos podem provocar a surdez. Área perigosa! Manter as mãos, os dedos e os braços afastados desta área.

A tabela mostra o nível de rotações recomendado em função do material a trabalhar: alumínio, plástico, madeira. Ao serrar ângulos de meia-esquadria verticais é necessário puxar para fora ou remover por completo os carris limitadores ajustáveis. 3601M192.. 3601M192B. 25,4 Observe as dimensões do disco de serra. Não deve haver folga entre o diâmetro do orifício e o veio da ferramenta. Se for necessária a utilização de peças redutoras, certifique-se de que as dimensões da peça redutora são adequadas para a espessura da base do disco e ao diâmetro do furo do disco de serra, assim como o diâmetro do veio da ferramenta. Se possível, use a peça redutora fornecida junto com o disco de serra. O diâmetro do disco de serra tem de corresponder à indicação no símbolo. Mostra o sentido de rotação do perno SDS para apertar (para a esquerda) e para soltar (para a direita) o disco de serra. Símbolos e seus significados Alavanca de aperto fechada: O ângulo de meia-esquadria vertical ajustado do braço da ferramenta é mantido. Alavanca de aperto aberta: Podem ser ajustados ângulos de meia- esquadria verticais. Descrição do produto e do serviço Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves. Respeite as figuras na parte da frente do manual de instruções. Utilização adequada A ferramenta elétrica é destinada à utilização como aparelho estacionário, para cortes longitudinais e transversais, retos, em madeira. São possíveis ângulos de meia-esquadria horizontais de –52° a +60° e ângulos de meia-esquadria verticais de 47° (lado esquerdo) a 47° (lado direito). A potência da ferramenta elétrica é apropriada para serrar madeiras duras e macias, assim como também placas de aglomerado de madeira e de fibras. Utilizando os discos de serra é possível serrar perfis de alumínio e de plástico. Componentes ilustrados A numeração dos componentes ilustrados refere‑se à apresentação da ferramenta elétrica na página de esquemas. (1) Dispositivo de tração (2) Expulsão de aparas (3) Punho de transporte (4) Parafuso de ajuste do limitador de profundidade (5) Capa de proteção contra laser (6) Rolo de deslize (7) Bloqueio de ligação para o interruptor de ligar/ desligar (8) Interruptor de ligar/desligar (9) Punho (10) Tampa de proteção (11) Cobertura de proteção pendular (12) Lâmina de serra (13) Prolongamento da mesa de serra (14) Carril limitador (15) Carril limitador móvel (16) Mesa de serra Bosch Power Tools 1 609 92A 7NA | (26.04.2022)70 | Português (17) Alavanca de aperto do prolongamento da mesa de serra (18) Escala para ângulo de meia-esquadria (horizontal) (19) Suporte com os contornos da ferramenta (20) Grampo de travamento (21) Manípulo de fixação para qualquer ângulo de meia- esquadria (horizontal) (22) Alavanca para pré-ajuste do ângulo de meia- esquadria (horizontal) (23) Proteção contra tombamento (24) Indicador de ângulo para ângulo de meia- esquadria (horizontal) (25) Entalhes para ângulos de meia-esquadria padrões (horizontal) (26) Furos para montagem (27) Cavidades de pega (28) Grampo (29) Batente para ângulos de meia-esquadria padrões de 45°, 22,5° e 33,9° (vertical) (30) Escala para ângulo de meia-esquadria (vertical) (31) Indicador de ângulo para a amplitude dos ângulos de meia-esquadria à direita (vertical) (32) Batente de profundidade (33) Parafuso de fixação do dispositivo de tração (34) Chave sextavada interior (5mm) (35) Furos para grampos (36) Batente longitudinal

(37) Proteção de transporte (38) Regulador das rotações (39) Placa de advertência laser (40) Interruptor de ligar/desligar para laser (identificação da linha de corte) (41) Alavanca de aperto para qualquer ângulo de meia- esquadria (vertical) (42) Indicador de ângulo para a amplitude dos ângulos de meia-esquadria à esquerda (vertical) (43) Defletor de limalhas (44) Batente para ângulo de meia-esquadria padrão de 0° (vertical) (45) Bloqueio do veio (46) Parafuso de sextavado interior para fixação do disco de serra (47) Flange de aperto (48) Abertura para saída do raio laser (49) Flange de aperto interior (50) Pernos SDS (51) Parafuso de travamento do carril limitador móvel (52) Haste roscada (53) Parafuso de travamento do batente longitudinal

(55) Parafusos para o suporte com os contornos da ferramenta (56) Parafuso de ajuste para o posicionamento do laser (paralelidade) (57) Parafuso para indicador de ângulo (vertical) (58) Parafuso batente para ângulo de meia-esquadria de 0° (vertical) (59) Parafuso batente para a amplitude dos ângulos de meia-esquadria à esquerda (vertical) (60) Parafuso batente para a amplitude dos ângulos de meia-esquadria à direita (vertical) (61) Parafusos de ajuste da escala para ângulo de meia- esquadria (horizontal) (62) Parafuso para indicador de ângulo (horizontal) (63) Fita de fixação autoaderente (64) Cobertura da lente de laser

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Dados técnicos Serra de meia-esquadria telescópica GCM 8 SDE GCM 8 SDE Número de produto 3601M192.. 3601M192B. Potência nominal absorvida W 1600 1400 N.º de rotações em vazio r.p.m. 3500–5300 3500–5300 Limitador da corrente de arranque ● ● Tipo de laser nm 650 650 mW <0,39 <0,39 Classe de laser 1M 1M Divergência Linha laser mrad (ângulo completo) 1,0 1,0 Peso conforme EPTA-Procedure01:2014 kg 18,9 18,9 Classe de proteção / II / II 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsPortuguês | 71 Serra de meia-esquadria telescópica GCM 8 SDE GCM 8 SDE Medidas de discos de serra apropriados Diâmetro do disco de serra mm 216 216 Espessura da base do disco mm 1,3–1,8 1,3–1,8 Largura de corte máx. mm 3,3 3,3 Diâmetro do furo mm 30 25,4 Dimensões admissíveis da peça a ser trabalhada (ver "Dimensões admissíveis da peça a ser trabalhada", Página76) Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar. Informação sobre ruídos Os valores de emissão de ruído foram determinados de acordo com EN62841-3-9. O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora 98dB(A); nível de potência sonora 108dB(A). Incerteza K=3dB. Utilizar proteção auditiva! O nível de emissões sonoras indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado e pode ser utilizado para a comparação de ferramentas elétricas. Ele também é apropriado para uma avaliação provisória da emissão sonora. O nível de emissões sonoras indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora para o período completo de trabalho. Para uma estimação exata da emissão sonora, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora durante o completo período de trabalho. Montagem u Evitar um arranque involuntário da ferramenta elétrica. A ficha de rede não deve estar conectada à alimentação elétrica durante a montagem e durante todos trabalhos na ferramenta elétrica. Volume de fornecimento Observe a este respeito a figura do material a fornecer no início do manual de instruções. Antes de colocar a ferramenta elétrica em funcionamento pela primeira vez, deverá verificar se todas as peças especificadas abaixo foram fornecidas: – Serra de painéis com lâmina de serra montada – Sargento (28) – Chave sextavada interior (34) – Pernos SDS (50) Nota: verifique se a ferramenta elétrica apresenta danos. Antes de continuar a utilizar a ferramenta elétrica, deverá controlar cuidadosamente todos os dispositivos de segurança e peças levemente danificadas e verificar se estão a funcionar corretamente. Verifique se as peças móveis funcionam perfeitamente e não emperram, ou se há peças danificadas. Todas as peças devem ser montadas corretamente e corresponder a todas exigências, para que seja assegurado um funcionamento impecável. Dispositivos de segurança e peças danificados devem ser devidamente reparados ou substituídos por uma oficina especializada. Ferramentas necessárias além das fornecidas: – Chave de estrela – Chave anular ou chave de bocas (tamanho: 10mm) Montagem estacionária ou flexível u Para assegurar um manuseio seguro, é necessário que, antes da utilização, a ferramenta elétrica seja montada sobre uma superfície de trabalho plana e estável (p.ex. bancada de trabalho). Montagem numa superfície de trabalho (ver figura A1−A2) – Fixe a ferramenta elétrica à superfície de trabalho com uma união roscada apropriada. Os orifícios (26) servem para esse efeito.

– Fixe os pés da ferramenta elétrica com grampos convencionais à superfície de trabalho. Montagem numa mesa de trabalho Bosch As mesas de trabalho GTA da Bosch oferecem firmeza à ferramenta elétrica, sobre qualquer solo, devido aos pés de altura ajustável. As mesas de trabalho possuem bases de apoio para o apoio de peças longas. u Ler todas as indicações de aviso e instruções fornecidas com a mesa de trabalho. O desrespeito das indicações de aviso e das instruções pode causar choque elétrico, queimaduras e/ou ferimentos graves. u Montar corretamente a mesa de trabalho, antes de montar a ferramenta elétrica. É importante que a montagem seja perfeita, para evitar o risco de desmoronamento. – Monte a ferramenta elétrica na posição de transporte sobre a mesa de trabalho. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)72 | Português Instalação flexível (não recomendada!) (ver figura A3) Se excecionalmente não for possível montar a ferramenta elétrica sobre uma superfície de trabalho plana e estável, pode usar como auxiliar uma proteção contra tombamento. u Sem a proteção contra tombamento a ferramenta elétrica não está segura e pode tombar especialmente ao serrar ângulos de meia-esquadria máximos horizontais e/ou verticais. – Rodar a proteção contra tombamento (23) para dentro ou para fora até que a ferramenta elétrica fique direita sobre a superfície de trabalho. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretivas para os materiais a serem processados, vigentes no seu país. u Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição. A aspiração de pó/de aparas pode ser bloqueada por pó, aparas ou por estilhaços da peça a ser trabalhada. – Desligue a ferramenta elétrica e retire a ficha de rede da tomada. – Aguarde até que o disco de serra esteja completamente parado. – Verifique a causa do bloqueio e elimine-a. Aspiração externa Para a aspiração também é possível ligar à remoção de aparas (2) uma mangueira de aspirador (Ø 35 mm). – Ligar a mangueira de aspirador à remoção de aparas (2). O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco. Substituir o disco de serra u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Para a montagem do disco de serra é necessário usar luvas de proteção. Há perigo de ferimentos em caso de contacto com a lâmina de serra. Só utilizar discos de serra com uma máxima velocidade admissível superior à velocidade da marcha em vazio da ferramenta elétrica. Utilize apenas discos de serra que correspondam aos dados característicos indicados neste manual de instrução e que sejam controlados conforme EN847‑1 e respetivamente marcados. Utilize apenas discos de serra recomendados pelo fabricante desta ferramenta elétrica e adequados para o material com que deseja trabalhar. Desta forma, evita-se o sobreaquecimento dos dentes de serra ao serrar. Montagem com parafuso de sextavado interior (ver figuras B1−B4) Desmontar o disco de serra – Coloque a ferramenta elétrica na posição de trabalho. – Rode o parafuso de sextavado interior (46) com a chave de sextavado (34) e ao mesmo tempo prima o bloqueio do fuso (45), até engatar. – Mantenha o bloqueio do veio (45) pressionado e desenrosque o parafuso (46) para a direita (rosca à esquerda!). – Retire o flange de aperto (47). – Rode a tampa de proteção pendular (11) para trás até ao batente. – Mantenha a tampa de proteção pendular nesta posição e retire o disco de serra (12). – Reconduza lentamente a tampa de proteção pendular para baixo. Montar o disco de serra u Durante a montagem, deverá observar que o sentido de corte dos dentes (sentido da seta sobre a lâmina de corte) coincida com o sentido da seta sobre a capa de proteção! Se necessário, deverá limpar todas as partes antes de serem montadas. – Gire a cobertura de proteção pendular(11) para trás e mantenha-a nesta posição. – Coloque o novo disco de serra no flange de aperto interior(49). – Coloque o flange de aperto(47) e o parafuso de sextavado interior(46). Pressione o bloqueio do veio(45) até este engatar, e aperte o parafuso de sextavado interior rodando para a esquerda. – Reconduzir lentamente a tampa de proteção pendular para baixo. Montagem com pernos SDS (ver figura C) u No caso de cortes em meia-esquadria verticais e na utilização do perno SDS (50), tem de assegurar antes de serrar e através de um ajuste adequado do batente de profundidade (32) que o perno SDS não consegue em momento algum tocar na superfície da peça. Isso evita que o perno SDS e/ou a peça fiquem danificados. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsPortuguês | 73 Desmontar o disco de serra – Colocar a ferramenta elétrica na posição de trabalho. – Manter o bloqueio do veio (45) pressionado e desapertar o perno SDS (50) rodando para a direita (rosca à esquerda!). – Retirar o flange de aperto (47). – Rodar a tampa de proteção pendular (11) para trás até ao batente. – Manter a tampa de proteção pendular nesta posição e retirar a lâmina de serra (12). – Reconduzir lentamente a tampa de proteção pendular para baixo. Montar o disco de serra u Durante a montagem, deverá observar que o sentido de corte dos dentes (sentido da seta sobre a lâmina de corte) coincida com o sentido da seta sobre a capa de proteção! Se necessário, deverá limpar todas as partes antes de serem montadas. – Rodar a tampa de proteção pendular (11) para trás. Manter a capa de proteção pendular nesta posição. – Colocar a nova lâmina de serra no flange de aperto interior (49). – Reconduzir lentamente a tampa de proteção pendular para baixo. – Colocar o flange de aperto (47) e o perno SDS (50). Pressionar o bloqueio do veio (45), até este engatar, e apertar o perno SDS rodando para a esquerda. Funcionamento u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Proteção de transporte (verfiguraD) A proteção de transporte (37) facilita o manuseamento da ferramenta elétrica durante o transporte para outros locais de utilização. Liberar a ferramenta elétrica (posição de trabalho) – Pressionar o braço da ferramenta no punho (9) um pouco para baixo, para aliviar a proteção de transporte (37). – Puxar a proteção de transporte (37) completamente para fora. – Conduzir lentamente o braço da ferramenta para cima. Proteger a ferramenta elétrica (posição de transporte) – Solte o parafuso de fixação (33), se este estiver a reter o dispositivo de tração (1). Puxe o braço da ferramenta totalmente para a frente e reaperte o parafuso de fixação para fixar o dispositivo de tração. – Aparafusar o parafuso de ajuste (4) completamente até cima. – Para travar a mesa de serrar (16), apertar o manípulo de fixação (21). – Rode o braço da ferramenta para baixo pelo punho (9) até que seja possível pressionar a proteção de transporte (37) totalmente para dentro. O braço da ferramenta está agora seguramente travado para o transporte. Preparação de trabalho Alongar a mesa de serrar (ver figura E) Apoiar ou escorar as extremidades de peças compridas. A mesa de serrar pode ser ampliada, para a esquerda ou para a direita, com a ajuda dos respetivos prolongamentos (13). – Virar a alavanca de aperto (17) para cima. – Puxar o prolongamento da mesa de serrar (13) para fora até ao comprimento desejado. – Para fixar o prolongamento da mesa de serrar, pressionar a alavanca de aperto (17) novamente para baixo. Deslocar o carril limitador (verfiguraF) Ao serrar ângulos de meia-esquadria horizontais e/ou verticais, é necessário apertar o carril limitador(15) ajustável esquerdo ou direito para fora ou removê-lo completamente, consoante o sentido de corte. Ângulo de meia- esquadria vertical Ângulo de meia- esquadria horizontal 0°–47° (esquerda) ≤44° (direita/ esquerda) – Solte o parafuso de travamento(51). – Puxe o carril limitador ajustável esquerdo(15) completamente para fora. 0°–47° (esquerda) ≥45° (direita/ esquerda) – Solte o parafuso de travamento(51). – Puxe o carril limitador ajustável esquerdo(15) completamente para fora. – Eleve o carril limitador móvel para frente. – Retire o parafuso de travamento(51). 0°–47° (direita) ≤44° (direita/ esquerda) – Solte o parafuso de travamento(51). – Puxar o carril limitador ajustável direito(15) totalmente para fora. – Eleve o carril limitador móvel para frente. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)74 | Português Ângulo de meia- esquadria vertical Ângulo de meia- esquadria horizontal 0°–47° (direita) ≥45° (direita/ esquerda) Fixar a peça a ser trabalhada (verfiguraG) A peça a ser trabalhada deverá ser sempre firmemente fixada, para assegurar uma segurança ideal de trabalho. Não trabalhar em peças que sejam demasiadamente pequenas para serem fixas. – Pressione a peça a ser trabalhada firmemente contra o carril limitador(15) e (14). – Inserir o grampo fornecido (28) num dos furos (35) previstos para o efeito. – Adaptar o tirante roscado (52) do grampo à altura da peça. – Apertar o tirante roscado (52) fixando assim a peça a ser trabalhada. Ajustar ângulos de meia-esquadria horizontais e verticais Após uso intensivo, deverá controlar, e se necessário corrigir, os ajustes básicos da ferramenta elétrica, para assegurar cortes precisos. Para tal são necessárias experiência e ferramentas especiais. Uma oficina de serviço pós-venda Bosch executa este trabalho de forma rápida e fiável. u Apertar sempre bem o manípulo de fixação (21) e a alavanca de fixação (41)antes de serrar. Caso contrário o disco de serra poderá emperrar na peça a ser trabalhada. Nota para ajustar ângulos de meia-esquadria horizontais >45°: Puxe antes de ajustar o ângulo de meia-esquadria, o prolongamento da mesa de serra(13) e o carril limitador ajustável(15) totalmente para fora. u No caso de cortes em meia-esquadria verticais e na utilização do perno SDS (50), tem de assegurar antes de serrar e através de um ajuste adequado do batente de profundidade (32) que o perno SDS não consegue em momento algum tocar na superfície da peça. Isso evita que o perno SDS e/ou a peça fiquem danificados. Ajustar ângulos de meia-esquadria padrão horizontais (ver figura H) Para o ajuste rápido e preciso de ângulos de meia- esquadria horizontais usados frequentemente, existem entalhes (25) na mesa de serrar: esquerda direita

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Solte o manípulo de fixação (21), caso este esteja apertado. – Puxe a alavanca (22) e rode a mesa de serrar (16) para a esquerda ou para a direita até ao entalhe desejado. – Solte novamente a alavanca. A alavanca deve engatar percetivelmente no entalhe. – Aperte novamente o manípulo de fixação (21). Ajustar quaisquer ângulos de meia-esquadria horizontais (ver figura I) O ângulo de meia-esquadria horizontal pode ser ajustado numa faixa de 52° (lado esquerdo) a 60° (lado direito). – Solte o manípulo de fixação (21), caso este esteja apertado. – Puxe a alavanca (22) e pressione em simultâneo o grampo de travamento (20), até que este encaixe na ranhura prevista para o efeito. Com isto a mesa de serrar move-se livremente. – Rode a mesa de serrar (16) pelo manípulo de fixação para a esquerda ou para a direita, até que o indicador de ângulo (24) indique o ângulo de meia-esquadria horizontal desejado. – Aperte novamente o manípulo de fixação (21). – Para soltar novamente a alavanca (22) (para ajustar ângulos de meia-esquadria horizontais padrões) é necessário puxar a alavanca para cima. O grampo de travamento (20) salta para a posição inicial e a alavanca (22) pode engatar novamente nos entalhes (25). Ajustar toda a faixa de ângulo de meia-esquadria vertical (verfiguraJ) O ângulo de meia-esquadria vertical pode ser ajustado numa faixa de 47° (lado esquerdo) a 47° (lado direito). – Puxe o batente(44) totalmente para a frente. Para o efeito, pode utilizar a amplitude total dos ângulos de meia-esquadria (à esquerda e à direita). – Puxe o carril limitador ajustável direito(15) completamente para fora ou retire-o completamente. Se pretender utilizar a amplitude total dos ângulos de meia-esquadria, também tem de puxar o carril limitador ajustável esquerdo(15) completamente para fora ou retirá-lo completamente. – Solte a alavanca de aperto(41). – Rode o braço da ferramenta no punho(9) para a esquerda ou direita, até que o indicador de ângulo(42) ou (31) indique o ângulo de meia-esquadria vertical desejado. – Aperte novamente a alavanca de aperto(41). 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsPortuguês | 75 Ajustar ângulos de meia-esquadria padrões verticais (ver figuraK) Para o ajuste rápido e preciso de ângulos de meia-esquadria verticais usados frequentemente, existem limitadores para os ângulos de 0°, 45°, 22,5° e 33,9°. – Ângulo de meia-esquadria padrão 0°: Rode o braço da ferramenta no punho(9) ligeiramente para a esquerda e empurre o limitador(44) totalmente para trás. Ângulos de meia-esquadria padrão 45°, 33,9° e 22,5°: Rode o limitador esquerdo ou direito(29), até que o pretendido ângulo de meia-esquadria padrão vertical engate na marcação da seta. Colocação em funcionamento u Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica. Ferramentas elétricas marcadas para 230V também podem ser operadas com 220V. Ligar (verfiguraL) – Para a ligar a ferramenta elétrica, desloque primeiro o bloqueio de ligação (7) para o centro, e prima de seguida o interruptor de ligar/desligar (8) e mantenha-o premido. Nota: Por motivos de segurança o interruptor de ligar/ desligar (8) não pode ser travado, mas deve permanecer premido durante o funcionamento. Desligar – Para desligar, soltar o interruptor de ligar/desligar (8). Limitação de corrente de arranque A limitação eletrónica da corrente de arranque limita a potência ao ligar a ferramenta elétrica e possibilita o funcionamento com um fusível de 16A. Nota: Se a ferramenta elétrica funcionar com pleno número de rotações, imediatamente após ser ligada, significa que a limitação da corrente de arranque falhou. A ferramenta elétrica tem de ser enviada de imediato para o Serviço de Assistência Técnica. Serrar Indicações gerais para serrar u Apertar sempre bem o manípulo de fixação (21) e a alavanca de fixação (41)antes de serrar. Caso contrário o disco de serra poderá emperrar na peça a ser trabalhada. u Antes de todos os cortes, deverá assegura-se de que a lâmina de serra não possa de modo algum entrar em contacto com o carril limitador, com os sargentos ou com quaisquer outras partes do aparelho. Se houverem limitadores auxiliares montados, estes deverão ser removidos ou respetivamente adaptados. Proteger a lâmina de serra contra golpes e pancadas. A lâmina de serra não deve ser exposta a nenhuma pressão lateral. Serre apenas materiais que estão permitidos em termos de utilização adequada. Não trabalhar peças empenadas. A peça a ser trabalhada deve sempre ter um lado reto para encostar no carril limitador. Apoiar ou escorar as extremidades de peças compridas e pesadas. Assegure-se de que a cobertura de proteção pendular está a funcionar corretamente e pode ser movimentada livremente. Ao conduzir o braço da ferramenta para baixo, a capa de proteção pendular tem de se abrir. Ao conduzir o braço da ferramenta para cima, a capa de proteção pendular tem de se voltar a fechar por cima da lâmina e engatar na posição superior do braço da ferramenta. Ajustar o número de rotações Com a ajuda do regulador das rotações(38) é possível ajustar de forma contínua o número de rotações da ferramenta elétrica mesmo durante o funcionamento. Nota: Ajustar sempre o número de rotações adequado para o material a processar (ver tabela seguinte). Desta forma, evita-se o sobreaquecimento dos dentes de corte ao serrar. Nível de rotações Velocidade Material 1 3500 r.p.m. Alumínio 2 3800 r.p.m. 3 4100 r.p.m. Plásticos 4 4400 r.p.m. 5 4700 r.p.m. Madeira 6 5300 r.p.m. Posição do operador (ver figura M) u Não se posicione em linha com o disco de serra, na frente da ferramenta elétrica, mas sempre deslocado lateralmente em relação ao disco de serra. Desta forma o seu corpo estará protegido contra um possível contragolpe. – Manter as mãos, os dedos e os braços afastados da lâmina de serra em rotação. – Não cruzar as mãos à frente do braço da ferramenta. Serrar com movimento de tração – Para cortes com a ajuda do dispositivo de tração(1) (peças largas), solte o parafuso de fixação(33), se este estiver a reter o dispositivo de tração. – Fixe a peça a ser trabalhada de acordo com as dimensões. – Ajustar o ângulo de meia-esquadria horizontal e/ou vertical desejado. – Afaste o braço da ferramenta dos carris limitadores(15) e, até o disco de serra estar na frente da peça a ser trabalhada. – Ligue a ferramenta elétrica. – Conduzir lentamente o braço da ferramenta com o punho(9) para baixo. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)76 | Português – Prima então o braço da ferramenta na direção dos carris limitadores(15) e e serre a peça a ser trabalhada com avanço uniforme. – Desligue a ferramenta elétrica e aguarde até o disco de serra estar completamente parado. – Conduza lentamente o braço da ferramenta para cima. Serrar sem movimento de tração (cortar) (verfiguraN) – Para cortes sem movimento de tração (peças pequenas) solte o parafuso de fixação(33) se este estiver a reter o dispositivo de tração(1). Empurre o braço da ferramenta até ao batente na direção dos carris limitadores(15) e e volte a apertar o parafuso de fixação (33) para prender o dispositivo de tração. – Fixe a peça a ser trabalhada de acordo com as dimensões. – Ajustar o ângulo de meia-esquadria horizontal e/ou vertical desejado. – Ligue a ferramenta elétrica. – Conduzir lentamente o braço da ferramenta com o punho(9) para baixo. – Serre a peça com avanço uniforme. – Desligue a ferramenta elétrica e aguarde até o disco de serra estar completamente parado. – Conduza lentamente o braço da ferramenta para cima. Instruções de trabalho Marcar a linha de corte (verfiguraO) Um raio laser indica a linha de corte da lâmina de serra. Assim a peça pode ser exatamente posicionada para ser serrada, sem que a cobertura de proteção angular tenha que ser aberta. – Para tal, ligar o raio laser com o interruptor(40). – Alinhe a sua marcação na peça a ser trabalhada ao lado direito da linha laser. Nota: Antes de serrar, verifique se a linha de corte ainda é indicada corretamente. O raio laser pode, p. ex., ser desajustado por vibrações devido a um uso intensivo. Dimensões admissíveis da peça a ser trabalhada Máximas peças a serem trabalhadas: Ângulo de meia- esquadria horizontal Ângulo de meia- esquadria vertical Altura x largura [mm] 0° 0° 70 x 312 45° (direita/ esquerda) 0° 70 x 225 0° 45° (esquerda) 45 x 312 0° 45° (direita) 20 x 312 45° 45° (esquerda) 45 x 225 45° 45° (direita) 20 x 225 45° (direita/ esquerda) 45° (esquerda com pernos SDS) 30 x 225 Peças mínimas (= todas as peças que podem ser fixas com o sargento fornecido (28) à esquerda ou à direita da lâmina de serra): 100 x 40 mm (comprimento x largura) Profundidade máx. de corte (0°/0°): 70 mm Ajustar o limitador de profundidade (serrar ranhuras) (ver figura P) O limitador de profundidade deve ser ajustado, se desejar serrar uma ranhura. – Virar o limitador de profundidade (32) para fora. – Virar o braço da ferramenta no punho (9) para a posição desejada. – Girar o parafuso de ajuste (4), até a extremidade do parafuso entrar em contacto com o limitador de profundidade (32). – Conduzir lentamente o braço da ferramenta para cima. Serrar peças com o mesmo comprimento (verfiguraQ) Para serrar facilmente peças com o mesmo comprimento, é possível utilizar o limitador de comprimento (36) (acessório). O limitador de comprimento pode ser montado de ambos os lados do prolongamento da mesa de serrar (13). – Solte o parafuso de travamento (53) e vire o limitador de comprimento (36) sobre o parafuso de aperto (54). – Reaperte o parafuso de travamento (53). – Ajustar o prolongamento da mesa de serrar (13) para o comprimento desejado. Peças especiais Ao serrar peças curvadas ou redondas é necessário fixá-las firmemente, de modo que não possam se movimentar. Na linha de corte não deve haver fendas entres a peça a ser trabalhada, o carril limitador e a mesa de serrar. Se necessário, deverão ser fabricados suportes especiais. Substituir as placas de alimentação (ver figura R) As placas de alimentação vermelhas (19) podem desgastar- se após um longo período de uso da ferramenta elétrica. Placas de alimentação defeituosas devem ser substituídas. – Coloque a ferramenta elétrica na posição de trabalho. – Desenrosque os parafusos (55) com a chave sextavada interior (4 mm) (34) e retire as placas de alimentação velhas. – Coloque uma nova placa de alimentação. – Aparafuse a placa de alimentação com os parafusos (55) o mais à direita possível, de modo a que o disco de serra não entre em contacto com a placa de alimentação em todo o comprimento do possível movimento de tração. – Repita os passos de trabalho, do mesmo modo, para a nova placa de alimentação esquerda. Verifique e realize os ajustes básicos Após uso intensivo, deverá controlar, e se necessário corrigir, os ajustes básicos da ferramenta elétrica, para assegurar cortes precisos. Para tal são necessárias experiência e ferramentas especiais. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsPortuguês | 77 Uma oficina de serviço pós-venda Bosch executa este trabalho de forma rápida e fiável. Ajustar o laser Nota: Para testar a função do laser é necessário que a ferramenta elétrica esteja conectada à alimentação elétrica. u Jamais acionar o interruptor de ligar/desligar durante o ajuste do laser (p.ex. ao movimentar o braço da ferramenta). Um arranque involuntário da ferramenta elétrica pode causar ferimentos. – Coloque a ferramenta elétrica na posição de trabalho. – Rode a mesa de serrar (16) até ao entalhe (25) para 0°. A alavanca (22) tem de engatar percetivelmente no entalhe. Verificar (ver figuraS1) – Desenhe uma linha de corte sobre a peça a ser trabalhada. – Conduza lentamente o braço da ferramenta com o punho(9) para baixo. – Posicione a peça a ser trabalhada, de modo que os dentes do disco de serra estejam alinhados à linha de corte. – Mantenha a peça a ser trabalhada nesta posição e reconduza o braço da ferramenta lentamente para cima. – Fixe a peça a ser trabalhada. – Ligue o raio laser com o interruptor(40). O raio laser deve estar alinhado ao comprimento total da linha de corte da peça a ser trabalhada, mesmo quando o braço da ferramenta é movimentado para baixo. Ajustar (ver figuraS2) – Rodar o parafuso de ajuste (56) com uma chave de parafusos adequada, até o raio laser ficar à face em todo o comprimento da linha de corte na peça a ser trabalhada. Uma rotação no sentido contrário dos ponteiros do relógio, movimenta o raio laser da esquerda para a direita, uma rotação no sentido dos ponteiros do relógio movimenta o raio laser da direita para a esquerda. Ajustar o ângulo de meia-esquadria padrão vertical de 0° – Coloque a ferramenta elétrica na posição de transporte. – Rode a mesa de serrar (16) até ao entalhe (25) para 0°. A alavanca (22) tem de engatar percetivelmente no entalhe. Verificar (ver figura T1) – Ajuste o calibre angular para 90° e coloque-o sobre a mesa de serrar (16). O lado do calibre angular tem de ficar alinhado em todo o comprimento com o disco de serra (12). Ajustar (verfiguraT2) – Solte a alavanca de aperto(41). – Empurre o batente(44) totalmente para trás. – Solte a contraporca do parafuso batente(58) com uma chave anular ou uma chave de bocas convencional(10mm). – Enroscar ou desenroscar o parafuso batente, até que o lado do calibre angular fique alinhado no comprimento completo com a lâmina de serra. – Aperte novamente a alavanca de aperto(41). – De seguida, volte a apertar a contraporca do parafuso batente(58). Se, após o ajuste, o indicador de ângulo não estiver em linha com a marca de 0° da escala(30), solte o parafuso(57) com uma chave de fenda em cruz convencional e alinhe o indicador de ângulo ao longo da marca de 0°. Ajustar o ângulo de meia-esquadria padrão vertical de 45° (esquerda) – Coloque a ferramenta elétrica na posição de trabalho. – Rode a mesa de serrar(16) até ao entalhe(25) para 0°. A alavanca(22) tem de engatar percetivelmente no entalhe. – Remova o carril limitador ajustável esquerdo(15). – Rode o limitador esquerdo(29), até que o ângulo de meia-esquadria padrão de 45° engate na marcação da seta. – Solte a alavanca de aperto(41). – Rode o braço da ferramenta no punho(9) para a esquerda, até o parafuso batente(59) encostar no batente(29). Verificar (ver figura U1) – Ajuste o calibre angular para 45° e coloque-o sobre a mesa de serrar (16). O lado do calibre angular tem de ficar alinhado em todo o comprimento com o disco de serra (12). Ajustar (verfiguraU2) – Solte a contraporca do parafuso batente(59) com uma chave anular ou uma chave de bocas convencional (10mm). – Enrosque ou desenrosque o parafuso batente(59), até o lado do calibre angular ficar alinhado à face em todo o comprimento com o disco de serra. – Aperte novamente a alavanca de aperto(41). – De seguida, volte a apertar a contraporca do parafuso batente(59). Se os indicadores de ângulo(42) e (31) após o ajuste não estiverem alinhados com as marcas de 45° da escala(30), verifique primeiro novamente o ajuste de 0° para o ângulo de meia-esquadria vertical e o indicador de ângulo. De seguida, repetir o ajuste do ângulo de meia-esquadria vertical de 45°. Ajustar o ângulo de meia-esquadria padrão vertical de 45° (direita) – Coloque a ferramenta elétrica na posição de trabalho. – Rode a mesa de serrar(16) até ao entalhe(25) para 0°. A alavanca(22) tem de engatar percetivelmente no entalhe. – Remova o carril limitador ajustável direito(15). – Puxe o batente(44) totalmente para fora. – Rode o batente direito(29), até que o ângulo de meia- esquadria padrão de 45° engate na marcação da seta. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)78 | Português – Solte a alavanca de aperto(41). – Rode o braço da ferramenta no punho(9) para a esquerda, até o parafuso batente(60) encostar no batente(29). Verificar (ver figura V1) – Ajuste o calibre angular para 135° e coloque-o sobre a mesa de serrar (16). O lado do calibre angular tem de ficar alinhado em todo o comprimento com o disco de serra (12). Ajustar (verfiguraV2) – Solte a contraporca do parafuso batente(60) com uma chave anular ou uma chave de bocas convencional(10mm). – Enrosque ou desenrosque o parafuso batente(60), até o lado do calibre angular ficar alinhado à face em todo o comprimento com o disco de serra. – Aperte novamente a alavanca de aperto(41). – De seguida, volte a apertar a contraporca do parafuso batente(60). Se os indicadores de ângulo (42) e (31) após o ajuste não estiverem alinhados com as marcas de 45° da escala (30), verifique primeiro novamente o ajuste de 0° para o ângulo de meia-esquadria vertical e o indicador de ângulo. De seguida, repetir o ajuste do ângulo de meia-esquadria vertical de 45°. Alinhar a escala para ângulos de meia-esquadria horizontais – Coloque a ferramenta elétrica na posição de trabalho. – Rode a mesa de serrar (16) até ao entalhe (25) para 0°. A alavanca (22) tem de engatar percetivelmente no entalhe. Verificar (ver figura W1) – Ajuste um calibre angular para 90° e coloque-o entre o carril limitador (14) e o disco de serra (12) na mesa de serrar (16). O lado do calibre angular tem de ficar alinhado em todo o comprimento com o disco de serra (12). Ajustar: (ver figura W2) – Soltar os quatro parafusos de ajuste(61) com uma chave de fenda em cruz e girar a mesa de serra(16) junto com a escala(18), até o lado do calibre angular ficar alinhado no comprimento completo com a lâmina de serra. – Reaperte os parafusos. Se, após o ajuste, o indicador de ângulo(24) não estiver em linha com a marca de 0° da escala(18), soltar o parafuso(62) com uma chave de fenda em cruz e alinhar o indicador de ângulo ao longo da marca de 0°. Transporte (ver figura X) Antes de um transporte da ferramenta elétrica é necessário executar os seguintes passos: – Soltar o parafuso de fixação (33), caso este esteja apertado. Puxar o braço da ferramenta completamente para frente e reapertar o parafuso de fixação. – Assegurar que o batente de profundidade (32) está totalmente pressionado para dentro e o parafuso de ajuste (4) passa no entalhe ao mover o braço da ferramenta sem tocar no batente de profundidade. – Colocar a ferramenta elétrica na posição de transporte. – Remover todos os acessórios que não estão montados firmemente na ferramenta elétrica. Se possível, as lâminas de serra não utilizadas devem ser colocadas dentro de um recipiente fechado durante o transporte. – Juntar o cabo de corrente elétrica com a fita de sistema autoaderente (63). – Transportar a ferramenta elétrica pelo punho de transporte (3) ou pelas cavidades (27) na lateral da mesa de serrar. u Ao transportar a ferramenta elétrica, utilizar apenas os dispositivos de transporte e nunca os dispositivos de proteção. Manutenção e assistência técnica Manutenção e limpeza u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança. A capa de proteção pendular deve sempre movimentar-se livremente e fechar-se automaticamente. Portanto deverá manter a área em volta da capa de proteção pendular sempre limpa. Após cada etapa de trabalho deverá remover o pó e as aparas, soprando com ar comprimido ou limpando com um pincel. Limpe regularmente o rolo de deslize (6). Para limpar a unidade de laser, rode a cobertura do laser(64) para fora e remova o pó com um pincel (verfiguraY). Acessórios Número de produto Sargento 1 609 B04 224 Placas de alimentação 1 609 B03 717 Saco de pó 1 609 B05 010 Limitador de comprimento 1 609 B02 365 Parafuso de travamento do limitador de comprimento 1 609 B00 263 Lâminas de serra para madeira e materiais de placas, painéis e tramelas Lâmina de serra 216 x 30 mm, 48 dentes

1 609 92A 7NA | (26.04.2022) Bosch Power ToolsItaliano | 79 Número de produto Lâminas de serra para plástico e metais não-ferrosos Lâmina de serra 216 x 30 mm, 80 dentes

Lâminas de serra para todos os tipos de piso laminado Lâmina de serra 216 x 30 mm, 60 dentes

Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas. Documentação técnica pertencente a: * Serra para painéis N.° do produto
