KÄYTTÖOHJE GCM 8 SDE Professional BOSCH

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Løsne låseknotten (21) hvis den er strammet. – Trekk i spaken (22), og drei sagbordet (16) mot venstre eller høyre til ønsket hakk. – Slipp deretter armen. Armen må da følbart gå i lås i kjervet. – Stram låseknotten (21) igjen. Stille inn ønskede horisontale gjæringsvinkler (se bilde I) Den horisontale gjæringsvinkelen kan stilles inn i et område fra 52° (venstre) til 60° (høyre). – Løsne låseknotten (21) hvis den er strammet. – Trekk i spaken (22), og trykke samtidig på låseklemmen (20) til den låses i sporet som er beregnet for denne. Da blir sagbordet fritt bevegelig. – Drei sagbordet (16) mot venstre eller høyre med låseknotten til vinkelindikatoren (24) viser ønsket horisontal gjæringsvinkel. – Stram låseknotten (21) igjen. – For å låse opp spaken (22) igjen (for innstilling av horisontale standard gjæringsvinkler) trekker du spaken opp. Låseklemmen (20) går tilbake til opprinnelig posisjon og spaken (22) kan igjen låses i hakkene (25). Stille inn hele det vertikale gjæringsvinkelområdet (se bilde J) Den vertikale gjæringsvinkelen kan stilles inn i et område fra 47° (venstre) til 47° (høyre). – Trekk anlegget (44) helt frem. Dermed kan du bruke hele det vertikale gjæringsvinkelområdet (venstre og høyre). – Trekk den høyre justerbare anleggsskinnen (15) helt ut, eller fjern den helt. Hvis du ønsker å bruke hele gjæringsvinkelområdet, må du også trekke den venstre justerbare anleggsskinnen (15) helt ut. – Løsne klemspaken (41). – Sving verktøyarmen (9) mot venstre eller høyre med håndtaket til vinkelindikatoren (42) eller (31) viser ønsket vertikal gjæringsvinkel. – Stram klemspaken (41) igjen. Stille inn vertikale standardgjæringsvinkler (se bilde K) For rask og nøyaktig innstilling av vertikale gjæringsvinkler som brukes ofte er det beregnet anlegg for vinklene 0°, 45°, 22,5° og 33,9°. – Standardgjæringsvinkel 0°: Sving verktøyarmen litt mot venstre med håndtaket (9), og skyv anlegget (44) helt bakover. Standardgjæringsvinkel 45°, 33,9° og 22,5°: Drei det venstre eller høyre anlegget (29) til den ønskede vertikale standardgjæringsvinkelen låses ved pilmerket. Igangsetting u Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230V kan også brukes med 220V. Slå på (sebildeL) – For å slå på elektroverktøyet skyver du først innkoblingssperren (7) til midten og trykker deretter på av/på-bryteren (8) og holder den inne. Merknad:Av sikkerhetsgrunner kan ikke av/på-bryteren (8) låses, men må holdes kontinuerlig inne under drift. Utkobling – For å slå av slipper du av/på-bryteren (8). Startstrømbegrensing Den elektroniske startstrømbegrensningen begrenser effekten ved innkobling av elektroverktøyet og muliggjør drift med en 16A‑sikring. Merknad: Dersom elektroverktøyet går med fullt turtall rett etter innkoblingen, er det feil på startstrømbegrensningen. Elektroverktøyet må sendes til kundeservice omgående. Saging Generelle informasjoner om saging u Stram alltid låseknappen (21) og klemspaken (41) helt før saging. Sagbladet kan ellers kile seg fast i emnet. u Ved alle snitt må du først passe på at sagbladet aldri kan berøre anleggsskinnen, skrutvingene eller andre maskindeler. Fjern eventuelt monterte hjelpeanlegg eller tilpass disse på tilsvarende måte. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)138 | Norsk Beskytt sagbladet mot slag og støt. Ikke utsett sagbladet for trykk fra siden. Må bare brukes til saging av materialer som er i overensstemmelse med forskriftsmessig bruk. Ikke bearbeid deformerte arbeidsstykker. Arbeidsstykket må alltid ha en rett kant som anleggskinnen kan legges mot. Lange og tunge emner må støttes eller noe må legges under på den frie enden. Sørg for at pendelvernedekselet fungerer riktig og kan beveges fritt. Pendelvernedekselet må åpnes når verktøyarmen føres nedover. Når verktøyarmen føres oppover, må pendelvernedekselet lukke seg over sagbladet igjen og låses i den øverste posisjonen til verktøyarmen. Innstilling av turtallet Ved hjelp av turtallsregulatoren (38) kan du stille inn elektroverktøyets turtall trinnløst også under arbeidet. Merknad: Still alltid inn et turtall som egner seg for materialet som skal bearbeides (se tabellen nedenfor). Dette hindrer overoppheting av sagtennene under sagingen. Turtallstrinn Turtall Materiale 1 3500 o/min Aluminium 2 3800 o/min 3 4100 o/min Plast 4 4400 o/min 5 4700 o/min Tre 6 5300 o/min Brukerens plassering (se bilde M) u Ikke still deg opp på linje med sagbladet foran elektroverktøyet, men alltid litt på siden av sagbladet. Slik er kroppen din beskyttet mot et mulig tilbakeslag. – Hold hender, fingre og armer borte fra det roterende sagbladet. – Ikke legg hendene i kors foran verktøyarmen. Saging med trekkebevegelse – For saging ved hjelp av uttrekksanordningen (1) (brede emner) løsner du låseskruen (33) hvis denne blokkerer uttrekksanordningen. – Spenn emnet fast i henhold til målene. – Still inn ønsket horisontal og/eller vertikal gjæringsvinkel. – Trekk verktøyarmen så langt bort fra anleggsskinnene (15) og at sagbladet er foran emnet. – Slå på elektroverktøyet. – Før verktøyarmen langsomt ned med håndtaket (9). – Trykk verktøyarmen i retning anleggsskinnene (15) og , og sag jevnt gjennom emnet. – Slå av elektroverktøyet, og vent til sagbladet er helt stanset. – Før verktøyarmen langsomt oppover. Saging uten trekkbevegelse (kapping) (se bildeN) – For saging uten trekkbevegelse (små emner) løsner du låseskruen (33) hvis denne blokkerer uttrekksanordningen (1). Skyv verktøyarmen i retning anleggsskinnene (15) og helt til den stopper, og stram låseskruen (33)igjen. – Spenn emnet fast i henhold til målene. – Still inn ønsket horisontal og/eller vertikal gjæringsvinkel. – Slå på elektroverktøyet. – Før verktøyarmen langsomt ned med håndtaket (9). – Sag gjennom emnet med jevn fremføring. – Slå av elektroverktøyet, og vent til sagbladet er helt stanset. – Før verktøyarmen langsomt oppover. Arbeidshenvisninger Markere sagelinjen (se bilde O) En laserstråle viser sagbladets sagelinje. Slik kan du plassere emnet helt nøyaktig til sagingen, uten at pendelvernedekselet må åpnes. – Slå på laserstrålen med bryteren (40). – Rett merket på emnet etter den høyre kanten til laserlinjen. Merknad: Kontroller at sagelinjen fortsatt vises riktig før du begynner å sage. Laserstrålen kan f. eks. forskyves av vibrasjoner ved intensiv bruk. Godkjente arbeidsstykkemål Maksimale emner: Horisontal gjæringsvinkel Vertikal gjæringsvinkel Høyde x bredde [mm] 0° 0° 70 x 312 45° (høyre/ venstre) 0° 70 x 225 0° 45° (venstre) 45 x 312 0° 45° (høyre) 20 x 312 45° 45° (venstre) 45 x 225 45° 45° (høyre) 20 x 225 45° (høyre/ venstre) 45° (venstre med SDS-bolt) 30 x 225 Emner med minimumsstørrelse (= alle emner som kan spennes fast med den medfølgende skrutvingen (28) til venstre eller høyre for sagbladet): 100 x 40 mm (lengde x bredde) Maks. snittdybde (0°/0°): 70 mm Stille inn dybdeanlegget (sage rille) (se bilde P) Dybdeanlegget må justeres hvis du skal sage en rille. – Sving dybdeanlegget (32) utover. – Sving verktøyarmen til ønsket stilling med håndtaket (9). – Drei justerskruen (4) til skrueenden berører dybdeanlegget (32). – Før verktøyarmen langsomt oppover. Saging av like lange emner (sebildeQ) Til enkel saging av like lange emner kan du bruke lengdeanlegget (36) (tilbehør). 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsNorsk | 139 Du kan montere lengdeanlegget på begge sider av sagbordforlengelsen (13). – Løsne låseskruen (53), og legg lengdeanlegget (36) over klemskruen (54). – Stram låseskruen (53) igjen. – Still inn sagbordforlengelsen (13) på ønsket lengde. Spesielle emner Ved saging av buede eller urunde arbeidsstykker må disse sikres ekstra mot gliding. På skjærekanten må det ikke oppstå en spalte mellom arbeidsstykket, anleggsskinnen og sagbordet. Om nødvendig må du lage spesielle holdere. Skifte innleggsplater (se bilde R) De røde innleggsplatene (19) kan slites etter lengre bruk av elektroverktøyet. Skift ut defekte innleggsplater. – Sett elektroverktøyet i arbeidsstilling. – Skru ut skruene (55) med unbrakonøkkelen (4 mm) (34), og ta ut de gamle innleggsplatene. – Legg inn den nye høyre innleggsplaten. – Skru innleggsplaten på så langt til høyre som mulig med skruene (55), slik at sagbladet ikke kommer i berøring med innleggsplaten noe sted langs den mulige trekkbevegelseslengden. – Gjenta trinnene analogt for den nye venstre innleggsplaten. Kontrollere og justere de grunnleggende innstillingene For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse. Hertil trenger du erfaring og tilsvarende spesialverktøy. Et Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig. Justering av laseren Merknad: Elektroverktøyet må være koblet til strømforsyningen når laserfunksjonen skal testes. u Mens du justerer laseren (f. eks. ved bevegelse av verktøyarmen) må du aldri trykke på av/på-bryteren. En utilsiktet start av elektroverktøyet kan føre til personskader. – Sett elektroverktøyet i arbeidsstilling. – Drei sagbordet (16) til hakket (25) for 0°. Spaken (22) må låses ordentlig i hakket. Kontrollere (se bilde S1) – Tegn en rett sagelinje på emnet. – Før verktøyarmen langsomt ned med håndtaket (9). – Rett emnet slik opp at tennene til sagbladet er i flukt med sagelinjen. – Hold emnet fast i denne posisjonen, og før verktøyarmen langsomt opp igjen. – Spenn emnet fast. – Slå på laserstrålen med bryteren (40). Laserstrålen må være kant i kant med skjærelinjen på emnet over hele lengden, også når verktøyarmen føres nedover. Stille inn (se bildeS2) – Drei justerskruen (56) med en egnet skrutrekker helt til hele laserstrålen er parallell med sagelinjen på emnet. Skruing mot urviserne beveger laserstrålen fra venstre mot høyre, skruing med urviserne beveger laserstrålen fra høyre mot venstre. Stille inn vertikal standard gjæringsvinkel 0° – Sett elektroverktøyet i transportstilling. – Drei sagbordet (16) til hakket (25) for 0°. Spaken (22) må låses ordentlig i hakket. Kontrollere (se bilde T1) – Still en vinkelmåler på 90°, og sett den på sagbordet (16). Armen på vinkelmåleren må flukte med sagbladet (12) over hele lengden. Stille inn (se bilde T2) – Løsne klemspaken (41). – Skyv anlegget (44) helt bakover. – Løsne kontramutteren til stoppskruen (58) med en vanlig ring- eller fastnøkkel (10mm). – Skru stoppskruen inn eller ut til hele armen på vinkelmåleren flukter med sagbladet. – Stram klemspaken (41) igjen. – Deretter strammer du kontramutteren til stoppskruen (58) igjen. Hvis vinkelindikatoren ikke er på linje med 0°-merket på skalaen (30) etter innstillingen, løsner du skruen (57) med en vanlig stjerneskrutrekker og retter inn vinkelindikatoren langs 0°-merket. Stille inn vertikal standardgjæringsvinkel 45° (venstre) – Sett elektroverktøyet i arbeidsstilling. – Drei sagbordet (16) til hakket (25) for 0°. Spaken (22) må låses ordentlig i hakket. – Fjern den venstre justerbare anleggsskinnen (15). – Drei det venstre anlegget (29) til standardgjæringsvinkelen 45° låses ved pilmerket. – Løsne klemspaken (41). – Sving verktøyarmen mot venstre med håndtaket (9) til stoppskruen (59) står på anlegget (29). Kontrollere (se bilde U1) – Still en vinkelmåler på 45°, og sett den på sagbordet (16). Hele armen på vinkelmåleren må flukte med sagbladet (12). Stille inn (se bilde U2) – Løsne kontramutteren til stoppskruen (59) med en vanlig ring- eller fastnøkkel (10mm). – Skru stoppskruen (59) inn eller ut til hele armen på vinkelmåleren flukter med sagbladet. – Stram klemspaken (41) igjen. – Deretter strammer du kontramutteren til stoppskruen (59) igjen. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)140 | Norsk Hvis vinkelindikatoren (42) og (31) ikke er på linje med 45°- merkene på skalaen (30) etter innstillingen, kontrollerer du først 0°-innstillingen for den vertikale gjæringsvinkelen og vinkelindikatorene på nytt. Deretter gjentar du innstillingen av den vertikale 45°-gjæringsvinkelen. Stille inn vertikal standardgjæringsvinkel 45° (høyre) – Sett elektroverktøyet i arbeidsstilling. – Drei sagbordet (16) til hakket (25) for 0°. Spaken (22) må låses ordentlig i hakket. – Fjern den høyre justerbare anleggsskinnen (15). – Trekk anlegget (44) helt frem. – Drei det høyre anlegget (29) helt til standardgjæringsvinkelen 45° låses ved pilmerket. – Løsne klemspaken (41). – Sving verktøyarmen mot venstre med håndtaket (9) til stoppskruen (60) står på anlegget (29). Kontrollere (se bilde V1) – Still en vinkelmåler på 135°, og sett den på sagbordet (16). Hele armen på vinkelmåleren må flukte med sagbladet (12). Stille inn (se bilde V2) – Løsne kontramutteren til stoppskruen (60) med en vanlig ring- eller fastnøkkel (10mm). – Skru stoppskruen (60) inn eller ut til hele armen på vinkelmåleren flukter med sagbladet. – Stram klemspaken (41) igjen. – Deretter strammer du kontramutteren til stoppskruen (60) igjen. Hvis vinkelindikatoren (42) og (31) ikke er på linje med 45°- merkene på skalaen (30) etter innstillingen, kontrollerer du først 0°-innstillingen for den vertikale gjæringsvinkelen og vinkelindikatorene på nytt. Deretter gjentar du innstillingen av den vertikale 45°-gjæringsvinkelen. Stille inn skala for horisontale gjæringsvinkler – Sett elektroverktøyet i arbeidsstilling. – Drei sagbordet (16) til hakket (25) for 0°. Spaken (22) må låses ordentlig i hakket. Kontrollere (se bilde W1) – Still en vinkelmåler på 90°, og sett den mellom anleggsskinnen (14) og sagbladet (12) på sagbordet (16). Hele armen på vinkelmåleren må flukte med sagbladet (12). Stille inn: (se bilde W2) – Løsne alle justerskruene(61) med en stjerneskrutrekker, og drei sagbordet(16) sammen med skalaen(18) til hele armen på vinkelmåleren flukter med sagbladet. – Stram skruene igjen. Hvis vinkelindikatoren (24) etter innstillingen ikke er på linje med 0°-merket på skalaen (18), løsner du skruen (62) med en stjerneskrutrekker og retter inn vinkelindikatoren langs 0°-merket. Transport (se bilde X) Før en transport av elektroverktøyet må du utføre følgende skritt: – Løsne låseskruen (33) hvis den er strammet. Trekk verktøyarmen helt frem, og stram låseskruen igjen. – Kontroller at dybdeanlegget (32) er trykt helt inn og at justerskruen (4) passer i utsparingen uten å berøre dybdeanlegget når verktøyarmen beveges. – Sett elektroverktøyet i transportstilling. – Fjern alle tilbehørsdelene som ikke kan monteres fast på elektroverktøyet. Legg ubenyttede sagblad helst i en lukket beholder under transport. – Bind strømledningen sammen med borrelåsen (63). – Bær elektroverktøyet med transporthåndtaket (3) eller de støpte håndtakene (27) på siden på sagbordet. u Bruk bare transportanordningene, aldri beskyttelsesanordningene, til transport av elektroverktøyet. Service og vedlikehold Vedlikehold og rengjøring u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert. Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch- serviceverksteder, slik at det ikke oppstår fare for sikkerheten. Vernedekselet må alltid bevege seg fritt og kunne stenges automatisk. Hold derfor området rundt vernedekselet alltid rent. Fjern støv og spon etter hver arbeidsoperasjon ved å blåse gjennom med trykkluft eller bruke en pensel. Rengjør gliderullen (6) jevnlig. Laserenheten rengjøres ved at du dreier laserdekselet (64) utover og fjerner støv med en pensel (se bilde Y). Tilbehør Artikkelnummer Skrutvinge 1 609 B04 224 Innleggsplater 1 609 B03 717 Støvpose 1 609 B05 010 Lengdeanlegg 1 609 B02 365 Låseskrue for lengdeanlegg 1 609 B00 263 Sagblad for tre og platematerialer, paneler og lister Sagblad 216 x 30 mm, 48 tenner 2 608 640 641 Sagblad for plast og ikke-jernholdige metaller Sagblad 216 x 30 mm, 80 tenner 2 608 640 447 Sagblad 216 x 25,4 , 80 tenner 2 608 642 993 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsSuomi | 141 Artikkelnummer Sagblad for alle laminatgulvtyper Sagblad 216 x 30 mm, 60 tenner 2 608 642 133 Sagblad 216 x 25,4 mm, 60 tenner 2 608 642 995 Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Du finner adresser til andre verksteder på: www.bosch-pt.com/serviceaddresses Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy må ikke kastes i vanlig søppel! Bare for land i EU: Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering. Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer. Suomi Turvallisuusohjeet Sähkötyökalujen yleiset turvallisuusohjeet VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh- jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaa- raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)142 | Suomi u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär- jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö- kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt- tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt. u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista. u Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. Katkaisu- ja jiirisahojen turvallisuusohjeet u Katkaisu- ja jiirisahat on tarkoitettu puun ja puumais- ten materiaalien sahaukseen. Niitä ei saa käyttää hio- malaikoilla rautamateriaalien (esimerkiksi tangot, sauvat, tapit yms.) katkaisuun. Hiomalaikoista irtoava pöly johtaa liikkuvien osien (esimerkiksi alasuojus) jumit- tumiseen. Hiovassa leikkauksessa syntyvät kipinät voivat aiheuttaa palovaurioita alasuojukseen, terän alavastee- seen ja muihin muoviosiin. u Kiinnitä työkappale mahdollisuuksien mukaan puristi- milla. Jos pidät työkappaletta paikallaan kädellä, pidä kättä molemmilla puolilla aina vähintään 100mm:n turvaetäisyydellä sahanterästä. Älä leikkaa sahalla sellaisia paloja, jotka ovat niin pieniä, ettei niitä voi pi- tää turvallisesti paikallaan puristimella tai kädellä. Jos pidät kättä liian lähellä sahanterää, tämä lisää loukkaantu- misriskiä terän kosketusvaaran takia. u Työkappale täytyy pitää kunnolla paikallaan puristi- milla tai painamalla työkappaletta kädellä ohjainta ja pöytää vasten. Älä missään tapauksessa syötä työkap- paletta terään äläkä sahaa vapaakätisesti. Kiinnittä- mättömät tai liikkuvat työkappaleet voivat sinkoutua suu- rella nopeudella ympäriinsä ja aiheuttaa vammoja. u Sahaa työntävällä liikkeellä työkappaleen lävitse. Älä sahaa vetävällä liikkeellä työkappaleen lävitse. Sa- hauksen tekemiseksi nosta sahan pää ja vedä se työ- kappaleen yli sahaamatta, käynnistä moottori, paina sahan pää alas ja sahaa työntävällä liikkeellä työkap- paleen lävitse. Jos sahaat vetävällä liikkeellä, sahaterä voi ponnahtaa työkappaleen päälle ja singota teräosan ko- neen käyttäjää päin. u Älä missään tapauksessa pidä kättä aiotulla sahauslin- jalla sahanterän edessä tai takana. Työkappaleen pai- kallaan pitäminen ristiotteella (ts. työkappaletta paine- taan sahanterän oikealla puolella vasemmalla kädellä ja sama toisinpäin) on erittäin vaarallista. u Noudata kummallakin puolella vähintään 100mm:n turvaetäisyyttä sahanterästä, jos kosket terän pyö- riessä ohjaimen taakse puupalojen poiston tai muun syyn takia. Älä pidä kättä liian lähellä pyörivää terää, koska terän kosketus voi johtaa vakaviin vammoihin. u Tarkista työkappale ennen sahausta. Jos työkappale on kaareva tai käyrä, kiinnitä se paikalleen niin, että kupera puoli on ohjainta vasten. Varmista aina, ettei 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsSuomi | 143 sahauslinjan kohdalla ole rakoa työkappaleen, ohjai- men ja pöydän välissä. Taipuneet tai kaarevat työkappa- leet voivat kiertyä tai siirtyä paikaltaan ja aiheuttaa sa- hauksen yhteydessä sahanterän juuttumisen. Työkappa- leessa ei saa olla nauloja tai muita vieraita esineitä. u Älä käytä sahaa, jos pöydällä on työkappaleen lisäksi myös työkaluja, puujätteitä yms. Pienet roskat, irtonai- set puupalat tai muut esineet voivat koskettaa pyörivää terää ja sinkoutua suurella nopeudella ympäriinsä. u Sahaa vain yksi työkappale kerrallaan. Päällekkäin pi- nottuja työkappaleita ei pystytä pitämään kunnolla pai- koillaan ja ne voivat juuttua terään tai siirtyä paikaltaan sahauksen aikana. u Varmista ennen käyttöä, että katkaisu- ja jiirisaha on kiinnitetty tai asennettu tasaiselle ja tukevalle alus- talle. Tasainen ja tukeva alusta vähentää katkaisu- ja jiiri- sahan kallistumisvaaraa. u Suunnittele työt huolellisesti. Varmista aina vaihtaes- sasi kaltevuuden tai jiirikulman asetusta, että säädet- tävä ohjain on asetettu oikein paikalleen työkappa- leen tueksi eikä pysty koskettamaan terää tai suojuk- sia. Kun työkalu on ”POIS PÄÄLTÄ” ja pöydällä ei ole työ- kappaletta, käy sahanterällä koko sahauslinja läpi varmis- taaksesi, ettei terä voi koskettaa suojusta eikä sahata oh- jainta. u Tue työkappale riittävän hyvin esimerkiksi pöydän jatko-osilla, tukipukeilla tms., jos työkappale on pöy- tää leveämpi tai pidempi. Sahapöytää pidemmät tai le- veämmät työkappaleet voivat kallistua, jos niitä ei tueta kunnolla. Sahattavan palan tai työkappaleen kallistumi- nen saattaa johtaa siihen, että alasuojus nousee ylös tai pyörivä terä sinkoaa kappaleen ympäriinsä. u Älä käytä apuria korvaamaan pöydän jatko-osaa tai li- sätukea. Työkappaleen huono tuenta voi aiheuttaa terän jumittumisen tai työkappaleen liikkumisen sahauksen ai- kana. Tällöin työkappale voi vetää sinut tai apurisi pyöri- vää terää vasten. u Sahattava pala ei saa juuttua tai puristua millään ta- valla pyörivää terää vasten. Jos käytät esimerkiksi pit- kittäisrajoittimia, sahattava pala voi kiilautua terään vas- ten ja sinkoutua suurella voimalla ympäriinsä. u Käytä pyöreiden materiaalien (esimerkiksi tangot tai putket) tuentaan aina sopivaa kiinnitintä tai pidintä. Tangot vierivät herkästi pois paikaltaan sahauksen yhtey- dessä. Tällöin terä voi haukata ja vetää työkappaleen ja kätesi terää vasten. u Anna terän kiihtyä huippunopeuteen ennen kuin oh- jaat sen työkappaleeseen. Tämä vähentää työkappaleen sinkoutumisvaaraa. u Jos työkappale tai terä juuttuvat kiinni, sammuta kat- kaisu- ja jiirisaha. Odota, että kaikki liikkuvat osat py- sähtyvät ja vedä pistoke irti virtalähteestä ja/tai irrota akku. Poista sen jälkeen jumittuma. Jos jatkat sahausta jumittuneesta työkappaleesta huolimatta, tämä voi ai- heuttaa hallinnan menettämisen tai vaurioittaa katkaisu- ja jiirisahaa. u Sahauksen jälkeen vapauta käyttökytkin, pidä sahan pää alhaalla ja odota, että terä pysähtyy, ennen kuin poistat sahatun palan. Käden pitäminen vähitellen py- sähtyvän terän lähellä on vaarallista. u Pidä tukevasti kahvasta kiinni, kun teet osittaisen sa- hauksen, tai kun vapautat käyttökytkimen ennen kuin sahan pää on täydellisesti ala-asennossaan. Sahauksen keskeytyksen myötä sahan pää saattaa painua äkillisesti alaspäin. Tämä aiheuttaa tapaturmavaaran. u Älä irrota otetta kahvasta, kun painat sahalaitteen ala- asentoonsa. Ohjaa sahalaite aina käsi kahvalla takai- sin yläasentoon. Loukkaantumisvaara, jos sahalaite pää- see liikkumaan hallitsemattomasti. u Pidä työpiste siistinä. Pölyseokset ovat erityisen vaaral- lisia. Kevytmetallipöly saattaa syttyä palamaan tai räjäh- tää. u Älä käytä tylsiä, säröisiä, taipuneita tai vaurioituneita sahanteriä. Jos sahanterän hampaat ovat tylsiä tai vääntyneitä, ne sahaavat liian kapean sahausuran, mikä lisää kitkaa, jumittaa sahanterän ja johtaa ta- kaiskuun. u Älä käytä runsasseosteisesta pikateräksestä (HSS-te- räs) valmistettuja sahanteriä. Sellaiset sahanterät saat- tavat murtua herkästi. u Käytä aina sahanteriä, joiden laikkareikä on oikean kokoinen ja muotoinen (vinoneliö tai pyöreä). Jos sa- hanterät eivät ole yhteensopivia sahan kiinnityskohdan kanssa, ne pyörivät epätasaisesti ja johtavat hallinnan menettämiseen. u Älä missään tapauksessa poista puupaloja, sahanpu- rua tms. työstöalueelta, kun sähkötyökalu on käyn- nissä. Ohjaa laitteen käyttövarsi aina ensin lepoasentoon ja sammuta sähkötyökalu. u Älä kosketa työn jälkeen sahanterää ennen kuin se on jäähtynyt. Sahanterä kuumenee voimakkaasti sahaus- työssä. u Älä missään tapauksessa peitä tai poista sähkötyöka- lussa olevia varoituskilpiä. u Sähkötyökalu toimitetaan laser-varoituskilven kanssa (katso taulukko "Symbolit ja niiden merkitys"). Älä suuntaa lasersädettä ihmisiin tai eläimiin äläkä katso sinua kohti näkyvään tai heijas- tuneeseen lasersäteeseen. Lasersäde voi ai- heuttaa häikäistymistä, onnettomuuksia tai sil- mävaurioita. u Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta. u Älä käytä optisia valoa kerääviä kojeita (esim. kiikarit) säteilylähteen katseluun. Silmävaurioiden vaara. u Älä suuntaa lasersädettä sellaisia ihmisiä kohti, jotka katsovat kiikareiden tai muiden vastaavien kojeiden läpi. Silmävaurioiden vaara. u Älä tee mitään muutoksia laserlaitteistoon. Tässä käyt- töohjekirjassa kuvattujen säätömahdollisuuksien käyttö on turvallista. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)144 | Suomi u Älä käytä lasertarkkailulaseja (lisätarvike) suojala- seina. Lasertarkkailulasit helpottavat lasersäteen havait- semista; ne eivät kuitenkaan suojaa lasersäteilyltä. u Älä käytä lasertarkkailulaseja (lisätarvike) aurinkola- seina tai tieliikenteessä. Lasertarkkailulasit eivät tarjoa sataprosenttista UV-suojausta ja ne heikentävät värien tunnistamista. u Varoitus – vaarallisen säteilyaltistuksen vaara, jos käytät muita kuin tässä mainittuja käyttö- tai säätö- laitteita tai menetelmiä. u Älä vaihda sisäänrakennettua laseria toisentyyppi- seen laseriin. Laser, joka ei sovi tähän sähkötyökaluun, saattaa aiheuttaa vaaraa ihmisille. Symbolit Seuraavat symbolit voivat olla tärkeitä sähkötyökalun käytön yhteydessä. Opettele symbolit ja niiden merkitys. Symbolien oikean tulkinnan myötä pystyt käyttämään sähkötyökalua pa- remmin ja turvallisemmin. Symbolit ja niiden merkitys IEC 60825-1:2014<0.39mW, 650 nmLASER RADIATIONDO NOT EXPOSE USERS OFTELESCOPIC OPTICSCLASS 1M LASER PRODUCT Lasersäteily Älä katso teleskooppioptiikkaan Laserluokka 1M Pidä kädet poissa sahausalueelta, kun sähkötyökalu on käynnissä. Sahanterän koskettaminen aiheuttaa loukkaantumis- vaaran. Käytä pölysuojainta. Käytä suojalaseja. Käytä kuulosuojaimia. Melu saattaa joh- taa kuuroutumiseen. Vaaravyöhyke! Jos suinkin mahdol- lista, pidä kädet, sormet ja käsivarret poissa tältä alueelta.

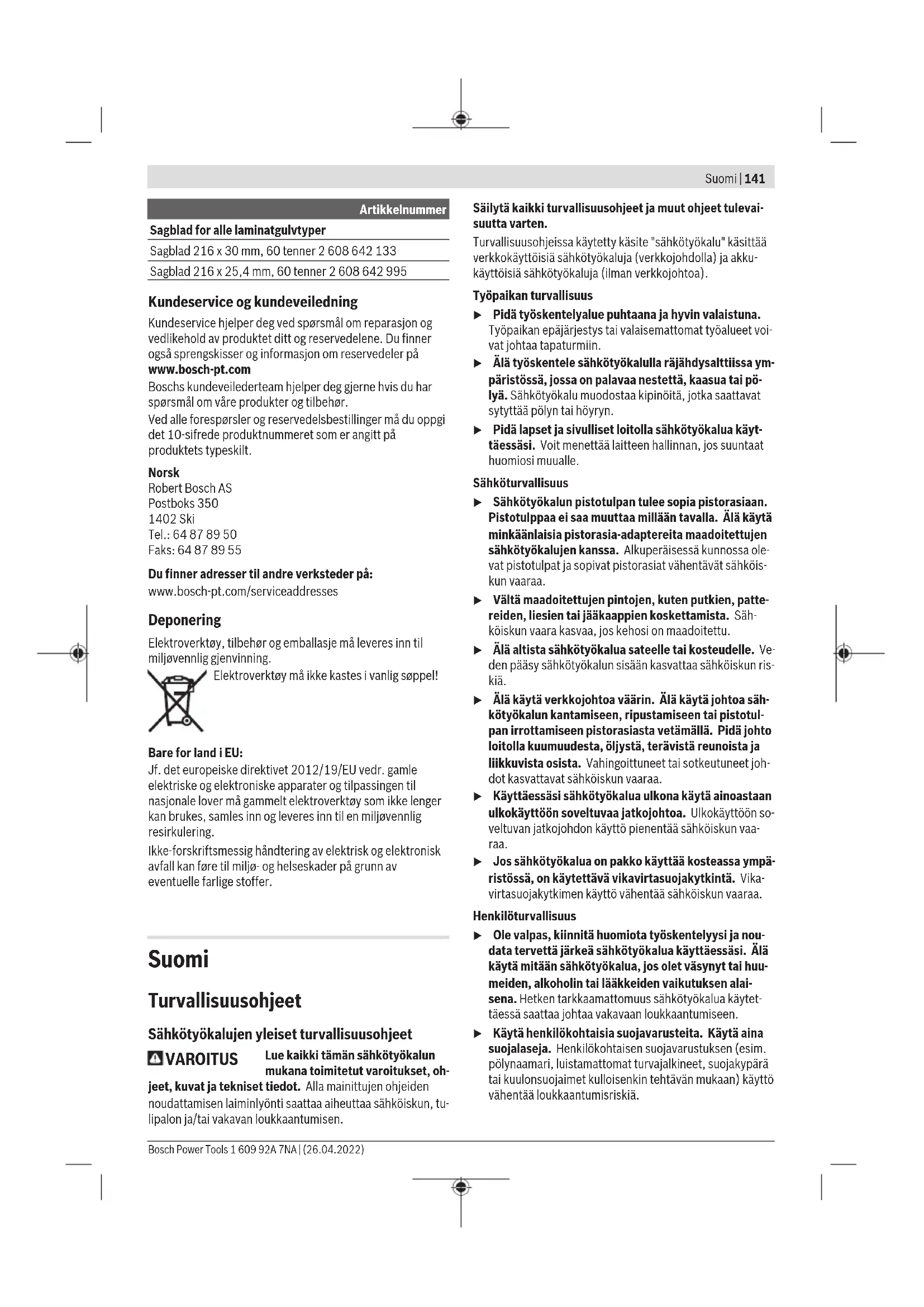

Taulukko näyttää suositellun kierrosluku- portaan, joka riippuu työstettävästä ma- teriaalista: alumiini, muovi, puu. Symbolit ja niiden merkitys Kun sahaat pystysuuntaisia jiirikulmia, säädettävät ohjainkiskot täytyy vetää ulospäin tai ottaa kokonaan pois. 3601M192.. 3601M192B. 25,4 Huomioi sahanterän mitat. Reiän halkaisi- jan täytyy sopia välyksettä teräkaraan. Jos sahassa täytyy käyttää supistuskap- paleita, varmista, että supistuskappale sopii mitoiltaan sahanterän rungon pak- suudelle, reiän halkaisijalle ja teräkaran halkaisijalle. Käytä mieluiten sahanterän mukana toimitettuja supistuskappaleita. Sahanterän halkaisijan täytyy vastata symbolissa ilmoitettua mittaa. Näyttää SDS-pultin kiertosuunnan sahan- terän kiristykseen (vastapäivään) ja sa- hanterän irrotukseen (myötäpäivään). Kiristysvipu kiinni: sahausvarrelle säädetty pystysuuntainen jiirikulma pysyy paikallaan. Kiristysvipu auki: voit säätää pystysuuntaisen jiirikulman. Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttöohjeet. Tur- vallisuus- ja käyttöohjeiden noudattamatta jät- täminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Määräyksenmukainen käyttö Sähkötyökalu on pöydän päällä käytettävä saha, joka on tar- koitettu puun suoralinjaiseen pituus- ja poikittaissahauk- seen. Sen avulla voi sahata vaakasuuntaisia jiirikulmia –52 ja +60 asteen välillä sekä pystysuuntaisia jiirikulmia 47 (va- semmalla puolella) ja 47 (oikealla puolella) asteen välillä. Sähkötyökalu sopii teholtaan kovan ja pehmeän puun sekä lastu- ja kuitulevyjen sahaukseen. Asiaankuuluvia sahanteriä käyttämällä sahalla voi sahata alu- miiniprofiileja ja muovia. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh- kötyökalun kuvaan. (1) Vetolaite (2) Purunpoistoputki (3) Kuljetuskahva (4) Syvyydenrajoittimen säätöruuvi 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsSuomi | 145 (5) Lasersuojus (6) Liukurulla (7) Käynnistyskytkimen käynnistyssalpa (8) Käynnistyskytkin (9) Kahva (10) Suojus (11) Heilurisuojus (12) Sahanterä (13) Sahapöydän pidennysosa (14) Ohjainkisko (15) Säädettävä ohjainkisko (16) Sahapöytä (17) Sahapöydän pidennysosan kiristysvipu (18) Vaakasuuntaisen jiirikulman asteikko (19) Kulutuslevy (20) Lukituspidin (21) Vapaavalintaisen vaakasuuntaisen jiirikulman luk- konuppi (22) Vaakasuuntaisen jiirikulman säätövipu (23) Kaatumissuoja (24) Vaakasuuntaisen jiirikulman osoitin (25) Vaakasuuntaisten perusjiirikulmien lovet (26) Asennusreiät (27) Kädensijat (28) Ruuvipuristin (29) 45°:n, 22,5°:n ja 33,9°:n pystysuuntaisten perus- jiirikulmien rajoitin (30) Pystysuuntaisen jiirikulman asteikko (31) Oikean puolen pystysuuntaisen jiirikulma-alueen kulmaosoitin (32) Syvyydenrajoitin (33) Vetolaitteen lukitusruuvi (34) Kuusiokoloavain (5 mm) (35) Reiät ruuvipuristinta varten (36) Pituusohjain

(37) Kuljetusvarmistin (38) Kierroslukusäädin (39) Laser-varoituskilpi (40) Laserin käynnistyskytkin (näyttää sahauslinjan) (41) Vapaavalintaisen pystysuuntaisen jiirikulman kiris- tysvipu (42) Vasemman puolen pystysuuntaisen jiirikulma-alu- een kulmaosoitin (43) Puruohjain (44) 0°:n pystysuuntaisen perusjiirikulman rajoitin (45) Karalukitus (46) Sahanterän kiinnityskohdan kuusiokoloruuvi (47) Kiristyslaippa (48) Lasersäteen ulostuloaukko (49) Sisempi kiinnityslaippa (50) SDS-pultti (51) Säädettävän ohjainkiskon lukitusruuvi (52) Kierretanko (53) Pituusohjaimen lukitusruuvi

(54) Pituusohjaimen kiristysruuvi

(55) Kulutuslevyn ruuvit (56) Laserkohdistuksen (yhdensuuntaisuus) säätöruuvi (57) Pystysuuntaisen kulmaosoittimen ruuvi (58) 0°:n pystysuuntaisen jiirikulman rajoitinruuvi (59) Vasemman puolen pystysuuntaisen jiirikulma-alu- een rajoitinruuvi (60) Oikean puolen pystysuuntaisen jiirikulma-alueen rajoitinruuvi (61) Vaakasuuntaisen jiirikulman asteikon säätöruuvit (62) Vaakasuuntaisen kulmaosoittimen ruuvi (63) Tarranauha (64) Laserlinssin suojus

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohjelmastamme. Tekniset tiedot Katkaisu- ja jiirisaha GCM 8 SDE GCM 8 SDE Tuotenumero 3601M192.. 3601M192B. Nimellinen ottoteho W 1 600 1 400 Tyhjäkäyntikierrosluku min

3 500–5 300 3 500–5 300 Käynnistysvirran rajoitin ● ● Lasertyyppi nm 650 650 mW <0,39 <0,39 Laserluokka 1M 1M Lasersäteen hajonta mrad (täysi kulma) 1,0 1,0 Bosch Power Tools 1 609 92A 7NA | (26.04.2022)146 | Suomi Katkaisu- ja jiirisaha GCM 8 SDE GCM 8 SDE Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 18,9 18,9 Suojausluokka / II / II Sopivien sahanterien mitat Sahanterän läpimitta mm 216 216 Terärungon paksuus mm 1,3–1,8 1,3–1,8 Maks. sahausura mm 3,3 3,3 Reiän läpimitta mm 30 25,4 Sallitut työkappalemitat(katso "Työkappaleen sallitut mitat", Sivu150) Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella. Melupäästöt Melupäästöarvot on määritetty standardin EN62841-3-9 mukaan. Sähkötyökalun tyypillinen A‑painotettu melutaso: äänenpainetaso98dB(A); äänentehotaso108dB(A). Epä- varmuus K=3dB. Käytä kuulosuojaimia! Näissä ohjeissa ilmoitettu meluarvo on mitattu standardoi- dun mittausmenetelmän mukaan ja sitä voidaan käyttää säh- kötyökalujen keskinäiseen vertailuun. Se soveltuu myös me- lupäästöjen alustavaan arviointiin. Ilmoitettu melupäästöarvo vastaa sähkötyökalun pääasialli- sia käyttötapoja. Melupäästö saattaa kuitenkin poiketa ilmoi- tetusta arvosta, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna. Tämä saattaa suurentaa koko työskentelyajan melupäästöjä huomattavasti. Melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan me- lupäästöjä. Asennus u Vältä sähkötyökalun tahatonta käynnistymistä. Pisto- tulppa ei saa olla kiinni virtalähteessä, asennuksen tai muiden sähkötyökaluun kohdistuvien töiden aikana. Vakiovarustus Huomioi käyttöohjekirjan alussa oleva vakio- varusteiden kuvaus. Tarkasta ennen sähkötyökalun ensikäyttöä, että toimitus si- sältää kaikki alla luetellut osat: – Katkaisu- ja jiirisaha ja siihen asennettu sahanterä – Ruuvipuristin (28) – Kuusiokoloavain (34) – SDS-pultti (50) Huomautus: tarkasta sähkötyökalu mahdollisten vaurioiden varalta. Suojusten tai lievästi vaurioituneiden osien kunnollinen ja määräysten mukainen toiminta on tarkastettava ennen säh- kötyökalun käytön jatkamista. Tarkasta, että liikkuvat osat toimivat esteettömästi ja jumittumatta ja ettei työkalussa ole viallisia osia. Kaikkien osien täytyy olla oikein paikoillaan ja täyttää kaikki vaatimukset kunnollisen toiminnan varmista- miseksi. Vaurioituneiden suojusten ja osien korjaus tai vaihto täytyy antaa valtuutetun ammattikorjaamon tehtäväksi. Vakiovarustuksen lisäksi tarvittavat työkalut: – Ristipääruuvitaltta – Lenkki- tai kiintoavain (koko: 10 mm) Kiinteä tai joustavakäyttöinen asennus u Turvallisen toiminnan varmistamiseksi sähkötyökalu täytyy asentaa ennen käyttöä tasaiselle ja tukevalle työtasolle (esim. työpenkki). Asennus työtasoon (katso kuva A1−A2) – Kiinnitä sähkötyökalu soveltuvalla ruuviliitoksella työta- soon. Käytä asennukseen reikiä (26). tai – Kiinnitä sähkötyökalun jalat tavanomaisilla ruuvipuristi- milla työtasoon. Asennus Bosch-työpenkkiin Säädettävillä jaloilla varustetut Boschin GTA-työpenkit var- mistavat sähkötyökalun tukevan asennon kaikilla alustoilla. Työpenkkien työkappaletuilla saat tuettua pitkät työkappa- leet. u Lue kaikki työpöydän mukana toimitetut varoitukset ja käyttöohjeet. Varoitusten tai käyttöohjeiden noudatta- misen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. u Kokoa työpöytä oikein, ennen kuin asennat sähkötyö- kalun. Asianmukainen kokoaminen on välttämätöntä pöy- dän romahtamisen estämiseksi. – Asenna sähkötyökalu kuljetusasennossaan työpenkkiin. Joustavakäyttöinen asennus (ei suositeltava!) (katso kuva A3) Jos sähkötyökalua ei voi joissakin poikkeustapauksissa asen- taa tasaiselle ja tukevalle työpöydälle, sen voi asentaa tila- päisesti kaatumissuojan avulla. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsSuomi | 147 u Ilman kaatumissuojaa sähkötyökalu ei seiso tukevassa asennossa ja saattaa kaatua varsinkin maks. vaaka- ja/tai pystysuuntaisten jiirikulmien sahaustöissä. – Kierrä kaatumissuojaa (23) sisään- tai ulospäin, kunnes sähkötyökalu seisoo tukevasti työpöydällä. Pölyn-/purunpoisto Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy- pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter- veydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille al- lergisia reaktioita ja/tai hengitystiesairauksia. Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja- aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset. – Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengitys- suojanaamaria. Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä. u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää. Pöly, purut ja työkappaleesta murtuneet palat saattavat tuk- kia pölyn-/purunpoiston. – Sammuta sähkötyökalu ja irrota pistotulppa pistorasiasta. – Odota, kunnes sahanterä on pysähtynyt paikalleen. – Etsi ja poista tukoksen aiheuttaja. Ulkoinen pölynpoisto Purunpoistoa varten purunpoistoputkeen (2) voi kytkeä myös pölynimurin letkun (Ø 35 mm). – Liitä pölynimurin letku purunpoistoputkeen (2). Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria, jos imuroit terveydelle erittäin haitalli- sia, syöpää aiheuttavia tai kuivia pölylaatuja. Sahanterän vaihto u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Käytä työkäsineitä, kun asennat sahanterän. Tapatur- mavaara, kun kosketat sahanterää. Käytä ainoastaan sahanteriä, joiden suurin sallittu nopeus on sähkötyökalun tyhjäkäyntikierroslukua suurempi. Käytä vain sellaisia sahanteriä, jotka vastaavat tässä käyttö- ohjeessa ilmoitettuja tietoja, ja jotka on testattu ja merkitty standardin EN847‑1 mukaan. Käytä vain sellaisia sahanteriä, joita tämän sähkötyökalun valmistaja suosittelee, ja jotka soveltuvat työstettävälle ma- teriaalille. Tämä estää sahanterien hampaiden ylikuumene- misen sahauksen aikana. Asennus kuusiokoloavaimella (katso kuvat B1−B4) Sahanterän irrotus – Aseta sähkötyökalu käyttöasentoon. – Kierrä kuusiokoloruuvia (46) mukana toimitetulla kuusio- koloavaimella (34) ja paina samalla karalukitusta (45), kunnes se lukittuu. – Pidä karalukitusta (45) painettuna ja kierrä ruuvi (46) myötäpäivään irti (vasenkierteinen!). – Irrota kiinnityslaippa (47). – Käännä heilurisuojusta (11) taaksepäin rajoittimeen asti. – Pidä heilurisuojusta tässä asennossa ja irrota sahanterä (12). – Ohjaa heilurisuojus hitaasti takaisin alas. Sahanterän asennus u Tarkista asennettaessa, että sahanterän hampaiden sahaussuunta (sahanterässä olevan nuolen suunta) on sama kuin nuolen suunta suojuksessa! Mikäli tarpeen, puhdista kaikki kiinnitettävät osat ennen asennusta. – Käännä heilurisuojusta(11) taaksepäin ja pidä sitä tässä asennossa. – Asenna uusi sahanterä sisempään kiinnityslaippaan (49). – Asenna kiinnityslaippa (47) ja kuusiokoloruuvi (46). Paina karalukitusta (45), kunnes se lukkiutuu, ja kiristä kuusiokoloruuvi vastapäivään. – Ohjaa heilurisuojus hitaasti takaisin alas. Asennus SDS-pultilla (katso kuva C) u Jos teet pystysuuntaisia jiirisahauksia ja käytät SDS- pulttia (50), varmista ennen sahaamista syvyydenra- joittimen (32) sopivalla asennolla, ettei SDS-pultti voi missään vaiheessa koskettaa työkappaleen pintaa. Tällä tavalla estät SDS-pultin ja/tai työkappaleen vaurioi- tumisen. Sahanterän irrotus – Aseta sähkötyökalu käyttöasentoon. – Pidä karalukitusta (45) painettuna ja ruuvaa SDS-pultti (50) myötäpäivään irti (vasenkierteinen!). – Irrota kiristyslaippa (47). – Käännä heilurisuojusta (11) taaksepäin rajoittimeen asti. – Pidä heilurisuojusta tässä asennossa ja irrota sahanterä (12). – Ohjaa heilurisuojus hitaasti takaisin alas. Sahanterän asennus u Tarkista asennettaessa, että sahanterän hampaiden sahaussuunta (sahanterässä olevan nuolen suunta) on sama kuin nuolen suunta suojuksessa! Mikäli tarpeen, puhdista ennen asennusta kaikki kiinnitettä- vät osat. – Käännä heilurisuojusta (11) taaksepäin. Pidä heilurisuo- justa tässä asennossa. – Asenna uusi sahanterä sisempään kiristyslaippaan (49). – Ohjaa heilurisuojus hitaasti takaisin alas. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)148 | Suomi – Asenna kiristyslaippa (47) ja SDS-pultti (50) paikoilleen. Paina karalukitusta (45), kunnes se lukittuu, ja kiristä SDS-pultti vastapäivään kiinni. Käyttö u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Kuljetusvarmistin (katsokuvaD) Kuljetusvarmistin (37) helpottaa sähkötyökalun käsittelyä, kun kuljetat sitä käyttöpaikasta toiseen. Sähkötyökalun lukituksen vapautus (käyttöasento) – Paina sahausvartta kahvalla (9) hieman alaspäin, jotta saat vapautettua kuljetusvarmistimen (37) kuormituk- sesta. – Vedä kuljetusvarmistin (37) kokonaan ulos. – Ohjaa sahausvartta hitaasti ylöspäin. Sähkötyökalun varmistus (kuljetusasento) – Avaa lukitusruuvi (33), jos se on lukinnut liukulaitteen (1). Vedä sahausvartta eteenpäin ääriasentoonsa ja ki- ristä lukitusruuvi liukulaitteen lukitsemiseksi. – Ruuvaa säätöruuvia (4) ylöspäin, kunnes se on ääriasen- nossa. – Vedä sahapöydän (16) lukitsemiseksi lukitusnupista (21). – Käännä sahausvartta kahvan (9) avulla alaspäin, kunnes saat painettua kuljetusvarmistimen (37) kokonaan si- sään. Sahausvarsi on tämän jälkeen lukittu turvallista kuljetusta varten. Työn valmistelu Sahapöydän pidentäminen (katso kuva E) Pitkät kappaleet tulee tukea vapaasta päästään. Sahapöytää voi suurentaa vasemmalle ja oikealle sahapöy- dän pidennysten (13) avulla. – Käännä kiristysvipua (17) ylöspäin. – Vedä sahapöydän pidennystä (13) halutun pituuden ver- ran ulospäin. – Lukitse sahapöydän pidennys painamalla kiristysvipua (17) alaspäin. Ohjainkiskon siirtäminen (katso kuva F) Kun sahaat vaaka- ja/tai pystysuuntaisia jiirikulmia, sahaussuunnasta riippuen vasenta tai oikeaa säädettävää ohjainkiskoa (15) pitää vetää ulospäin tai se on irrotettava kokonaan. Pystysuuntainen jiirikulma Vaakasuuntai- nen jiirikulma 0–47° (vasen) ≤44° (oikea/vasen) – Avaa lukitusruuvi (51). – Vedä vasenta säädettävää ohjainkiskoa (15) ulospäin ääriasentoonsa. 0–47° (vasen) ≥45° (oikea/vasen) – Avaa lukitusruuvi (51). – Vedä vasenta säädettävää ohjainkiskoa (15) ulospäin ääriasentoonsa. – Nosta säädettävä ohjainkisko yläkautta pois paikaltaan. – Irrota lukitusruuvi (51). 0–47° (oikea) ≤44° (oikea/vasen) – Avaa lukitusruuvi (51). – Vedä oikeaa säädettävää ohjainkiskoa (15) ulospäin ääriasentoonsa. – Nosta säädettävä ohjainkisko yläkautta pois paikaltaan. 0–47° (oikea) ≥45° (oikea/vasen) Työkappaleen kiinnitys (katso kuva G) Optimaalisen työturvallisuuden takaamiseksi työkappale pi- tää aina kiinnittää paikalleen. Älä työstä työkappaleita, jotka ovat liian pieniä kiinnitettä- viksi. – Paina työkappaletta ohjainkiskoja (15) ja (14) vasten. – Asenna mukana toimitettu ruuvipuristin (28) valitsemaasi reikään (35). – Säädä ruuvipuristimen kierretanko (52) työkappaleen korkeuden mukaan. – Lukitse työkappale kiristämällä kierretankoa (52). Vaaka- ja pystysuuntaisen jiirikulman säätö Raskaan käytön jälkeen sähkötyökalun perusasetukset täy- tyy tarkastaa ja tarvittaessa säätää tarkkojen sahaustulosten varmistamiseksi. Siihen tarvitaan kokemusta ja asianmukaista erikoistyökalua. Valtuutetut Bosch-huoltopisteet suorittavat nämä tehtävät nopeasti ja luotettavasti. u Kiristä lukkonuppi(21)ja kiristysvipu(41) aina pitä- västi kiinni, ennen kuin aloitat sahaustyön. Muuten sa- hanterä saattaa kantata työkappaleessa. >45°:n vaakasuuntaisen jiirikulman säätöä koskeva huo- mautus:vedä ennen jiirikulman säätöä sahapöydän pidennysosa(13) ja säädettävä ohjainkisko(15) uloimpaan ääriasentoon. u Jos teet pystysuuntaisia jiirisahauksia ja käytät SDS- pulttia (50), varmista ennen sahaamista syvyydenra- joittimen (32) sopivalla asennolla, ettei SDS-pultti voi missään vaiheessa koskettaa työkappaleen pintaa. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsSuomi | 149 Tällä tavalla estät SDS-pultin ja/tai työkappaleen vaurioi- tumisen. Vaakasuuntaisen perusjiirikulman asetus (katso kuva H) Sahapöydässä on lovet (25) usein käytettyjen vaakasuun- taisten jiirikulmien nopeaa ja tarkkaa säätöä varten: vasen oikea

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Avaa lukkonuppi (21), jos se on kiinni. – Vedä vivusta (22) ja käännä sahapöytä (16) haluttuun lo- veen vasemmalle tai oikealle. – Vapauta vipu. Vivun tulee lukkiutua kunnolla loveen. – Kiristä lukkonuppi (21). Vapaavalintaisen vaakasuuntaisen jiirikulman asetus (katso kuva I) Vaakasuuntaista jiirikulmaa voi säätää 52° (vasen puoli) ja 60° (oikea puoli) välillä. – Avaa lukkonuppi (21), jos se on kiinni. – Vedä vivusta (22) ja paina samalla lukituspidintä (20), kunnes se napsahtaa kiinni asianomaiseen uraan. Näin sa- hapöytää voi liikuttaa esteettömästi. – Käännä sahapöytää (16) lukkonupista vasemmalle tai oi- kealle, kunnes kulmaosoitin (24) osoittaa haluttua vaaka- suuntaista jiirikulmaa. – Kiristä lukkonuppi (21). – Avaa vipu (22) uudelleen (vaakasuuntaisten perusjiirikul- mien asetusta varten) vetämällä vipua ylöspäin. Lukituspidin (20) ponnahtaa takaisin lähtöasentoonsa ja vivun (22) voi taas lukita loviin (25). Koko pystysuuntaisen jiirikulma-alueen säätö (katso kuva J) Pystysuuntaista jiirikulmaa voi säätää vasemman puolen 47°:n ja oikean puolen 47°:n välillä. – Vedä rajoitinta (44) eteenpäin ääriasentoonsa. Näin voit käyttää koko jiirikulma-aluetta (vasen ja oikea). – Vedä oikean puolen säädettävää ohjainkiskoa (15) ulos- päin ääriasentoonsa tai irrota se kokonaan. Jos haluat käyttää koko jiirikulma-aluetta, tällöin myös va- senta säädettävää ohjainkiskoa (15) pitää vetää ulospäin ääriasentoonsa tai sen voi irrottaa kokonaan. – Avaa kiristysvipu (41). – Käännä sahausvartta kahvasta (9) vasemmalle tai oi- kealle, kunnes jiirikulmaosoitin (42) tai (31) osoittaa ha- luamaasi pystysuuntaista jiirikulmaa. – Kiristä kiristysvipu (41). Pystysuuntaisen perusjiirikulman asetus (katso kuvaK) Sahassa on rajoittimet 0°:n, 45°:n, 22,5°:n ja 33,9°:n kul- mille usein käytettyjen pystysuuntaisten jiirikulmien nope- aan ja tarkkaan säätöön. – Perusjiirikulma 0°: käännä sahausvartta kahvan(9) avulla hieman vasem- malle ja käännä ohjainta(44) taaksepäin ääriasentoonsa. Perusjiirikulmat 45°, 33,9° ja 22,5°: käännä vasenta tai oikeaa ohjainta(29), kunnes halua- masi pystysuuntainen perusjiirikulma lukittuu nuolimerkin kohdalle. Käyttöönotto u Huomioi verkkojännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja. 230V-tunnuksella merkittyjä sähkötyökaluja voi käyt- tää myös 220V verkoissa. Käynnistäminen (katsokuvaL) – Kun haluat käynnistää sähkötyökalun, työnnä ensin käynnistyssalpa (7) keskelle ja paina tämän jälkeen käynnistyskytkintä (8) ja pidä sitä painettuna. Huomautus: turvallisuussyistä käynnistyskytkintä (8) ei voi lukita käytön aikana, vaan sitä pitää painaa koko ajan. Sammutus – Sammuta työkalu vapauttamalla käynnistyskytkin (8). Käynnistysvirran rajoitin Elektroninen käynnistysvirran rajoitin rajoittaa sähkötyöka- lun käynnistysvirtaa ja mahdollistaa käytön 16A:n sulak- keella. Huomautus: jos sähkötyökalu kiihtyy heti käynnistettäessä huippunopeuteen, tällöin käynnistysvirran rajoitin on epä- kunnossa. Sähkötyökalu tulee välittömästi lähettää asiakas- palveluun. Sahaus Yleisiä sahausohjeita u Kiristä lukkonuppi(21)ja kiristysvipu(41) aina pitä- västi kiinni, ennen kuin aloitat sahaustyön. Muuten sa- hanterä saattaa kantata työkappaleessa. u Ennen kaikkia sahaustöitä täytyy ensin varmistaa, et- tei sahanterä voi missään vaiheessa koskettaa ohjain- kiskoa, ruuvipuristinta tai laitteen muita osia. Poista mahdollisesti asennetut apuohjaimet tai säädä ne so- pivaan asentoon. Suojaa sahanterää iskuilta ja kolhuilta. Älä kohdista sahante- rään sivuttaista kuormitusta. Sahaa sahalla vain materiaaleja, jotka vastaavat sen mää- räystenmukaista käyttöä. Älä missään tapauksessa sahaa kieroja työkappaleita. Työ- kappaleessa on aina oltava suora reuna, jota voi painaa oh- jainkiskoa vasten. Pitkät ja painavat työkappaleet tulee tukea vapaasta pääs- tään. Varmista, että heilurisuojus toimii kunnolla ja liikkuu esteet- tömästi. Kun painat sahausvarren alas, heilurisuojuksen täy- tyy avautua. Kun nostat sahausvarren ylös, sahanterän heilu- risuojuksen täytyy jälleen sulkeutua ja lukittua sahausvarren yläasennossa. Kierrosluvun säätö Kierroslukusäätimellä (38) voit säätää sähkötyökalun kier- roslukua portaattomasti myös käytön aikana. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)150 | Suomi Huomautus: säädä aina sopiva kierrosluku sahattavan mate- riaalin mukaan (katso seuraava taulukko). Tämän avulla estät sahanterän hampaiden ylikuumenemisen sahaustyössä. Nopeusalue Kierrosluku Materiaali 1 3 500 min

Käyttäjän sijainti (katso kuva M) u Älä seiso sähkötyökalun edessä samassa linjassa sa- hanterän kanssa, vaan seiso aina sivulla sahanterään nähden. Tällöin olet suojassa mahdollisen takaiskun vai- kutuksilta. – Pidä kädet, sormet ja käsivarret loitolla pyörivästä sahan- terästä. – Älä risti käsivarsia sahausvarren edessä. Sahaus vetoliikkeellä – Avaa vetolaitteella (1) tehtäviä sahauksia (leveät työkap- paleet) varten lukitusruuvi (33), jos se on lukinnut veto- laitteen. – Kiinnitä työkappale sen mittojen mukaan. – Säädä haluamasi vaaka- ja/tai pystysuuntainen jiirikulma. – Vedä sahausvartta poispäin ohjainkiskoista (15) ja , kun- nes sahanterä on työkappaleen edessä. – Käynnistä sähkötyökalu. – Ohjaa sahausvartta kahvan (9) avulla hitaasti alaspäin. – Paina tämän jälkeen sahausvartta ohjainkiskojen (15) ja suuntaan ja katkaise työkappale tasaisella nopeudella. – Sammuta sähkötyökalu ja odota, kunnes sahanterä on py- sähtynyt paikalleen. – Ohjaa sahausvartta hitaasti ylöspäin. Sahaaminen ilman vetoliikettä (katkaisu) (katso kuva N) – Avaa ilman vetoliikettä tehtäviä sahaustöitä (pienet työ- kappaleet) varten lukitusruuvi (33), jos se lukitsee veto- laitteen (1). Siirrä sahausvartta rajoittimeen asti ohjain- kiskojen (15) ja suuntaan ja kiristä lukitusruuvi (33), joka lukitsee vetolaitteen. – Kiinnitä työkappale sen mittojen mukaan. – Säädä haluamasi vaaka- ja/tai pystysuuntainen jiirikulma. – Käynnistä sähkötyökalu. – Ohjaa sahausvartta kahvan (9) avulla hitaasti alaspäin. – Katkaise työkappale tasaisella nopeudella. – Sammuta sähkötyökalu ja odota, kunnes sahanterä on py- sähtynyt paikalleen. – Ohjaa sahausvartta hitaasti ylöspäin. Työskentelyohjeita Sahauslinjan merkintä (katso kuvaO) Lasersäde näyttää sahanterän sahauslinjan. Tämä mahdollis- taa työkappaleen tarkan kohdistamisen sahausasentoon il- man heilurisuojuksen avaamista. – Kytke tätä varten lasersäde päälle kytkimen(40) avulla. – Kohdista työkappaleen merkintä laserlinjan oikeaan reu- naan. Huomautus: tarkasta uudelleen ennen sahausta, että laser- säde näyttää sahauslinjan oikein. Lasersäteen kohdistus saattaa siirtyä esim. raskaassa käytössä syntyvän tärinän ta- kia. Työkappaleen sallitut mitat Maks. työkappaleet: Vaakasuuntainen jiirikulma Pystysuuntainen jiirikulma Korkeus x leveys [mm] 0° 0° 70 x 312 45° (oikea/vasen) 0° 70 x 225 0° 45° (vasen) 45 x 312 0° 45° (oikea) 20 x 312 45° 45° (vasen) 45 x 225 45° 45° (oikea) 20 x 225 45° (oikea/vasen) 45° (vasen SDS- pultilla) 30 x 225 Min. työkappaleet (= kaikki työkappaleet, jotka voi kiinnittää mukana toimitetun ruuvipuristimen (28) kanssa sahanterän vasemmalla tai oikealle puolelle): 100 x 40 mm (pituus x le- veys) Maks. sahaussyvyys (0°/0°): 70 mm Syvyydenrajoittimen asetus (uran sahaus) (katso kuva

Kun haluat sahata uran, tällöin syvyydenrajoitin täytyy sää- tää. – Käännä syvyydenrajoitinta (32) ulospäin. – Käännä sahausvarsi kahvan (9) avulla haluamaasi asen- toon. – Kierrä säätöruuvia (4), kunnes ruuvin pää koskettaa sy- vyydenrajoitinta (32). – Ohjaa sahausvartta hitaasti ylöspäin. Samanpituisten työkappaleiden sahaaminen (katsokuvaQ) Samanpituisten työkappaleiden helppoon sahaukseen voit käyttää pituusohjainta (36) (lisätarvike). Voit asentaa pituusohjaimen sahapöydän pidennyksen (13) molemmille puolille. – Avaa lukitusruuvi (53) ja käännä pituusohjain (36) kiris- tysruuvin (54) yli. – Kiristä lukitusruuvi (53). – Säädä sahapöydän pidennys (13) halutun pituiseksi. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsSuomi | 151 Erikoismalliset työkappaleet Kun sahaat kaarevia tai pyöreitä työkappaleita, niiden paikal- taan siirtyminen on estettävä erityisen huolellisesti.Sahaus- linjan kohdalla ei saa olla rakoa työkappaleen, ohjainkiskon ja sahapöydän välillä. Tarvittaessa on valmistettava tehtävään räätälöityjä pidik- keitä. Kulutuslevyjen vaihto (katso kuva R) Punaiset kulutuslevyt (19) kuluvat sähkötyökalun käytön myötä. Vaihda vialliset kulutuslevyt. – Aseta sähkötyökalu käyttöasentoon. – Irrota ruuvit (55) kuusiokoloavaimella (4 mm) (34) ja ota vanhat kulutuslevyt pois. – Asenna uusi oikeanpuoleinen kulutuslevy. – Ruuvaa kulutuslevy ruuvien (55) avulla mahdollisimman kauas oikealle niin, ettei sahanterä kosketa kulutuslevyä vetoliikkeen yhteydessä. – Toista työvaiheet samalla tavalla uuden vasemmanpuolei- sen kulutuslevyn yhteydessä. Perusasetusten tarkistus ja säätö Raskaan käytön jälkeen sähkötyökalun perusasetukset täy- tyy tarkastaa ja tarvittaessa säätää tarkkojen sahaustulosten varmistamiseksi. Siihen tarvitaan kokemusta ja asianmukaista erikoistyökalua. Valtuutetut Bosch-huoltopisteet suorittavat nämä tehtävät nopeasti ja luotettavasti. Laserin säätö Huomautus: lasertoiminnon testaamiseksi sähkötyökalu on kytkettävä virtalähteeseen. u Älä missään tapauksessa paina käynnistyskytkintä, kun säädät laseria (esimerkiksi sahausvartta liikut- taessasi). Loukkaantumisvaara, jos sähkötyökalu käyn- nistyy tahattomasti. – Aseta sähkötyökalu käyttöasentoon. – Käännä sahapöytää (16) 0°-loveen (25) asti. Vivun (22) tulee lukkiutua kunnolla loveen. Tarkistus (katso kuvaS1) – Piirrä työkappaleeseen suora sahausviiva. – Ohjaa sahausvartta kahvan(9) avulla hitaasti alaspäin. – Suuntaa työkappale niin, että sahanterän hampaat ovat sahausviivan kohdalla. – Pidä työkappaletta tässä asennossa ja ohjaa sahausvarsi hitaasti takaisin yläasentoon. – Kiinnitä työkappale. – Kytke lasersäde päälle kytkimellä(40). Lasersäteen tulee seurata sahausviivaa koko työkappaleen pituudella, myös kun sahausvartta ohjataan alaspäin. Säätäminen (katso kuva S2) – Kierrä säätöruuvia (56) sopivalla ruuvitaltalla, kunnes la- sersäde on koko pituudeltaan työkappaleen sahausvii- valla. Kierto vastapäivään siirtää lasersädettä vasemmalta oikealle, kierto myötäpäivään siirtää lasersädettä oikealta vasem- malle. Pystysuuntaisen 0° perusjiirikulman säätäminen – Aseta sähkötyökalu kuljetusasentoon. – Käännä sahapöytää (16) 0°-loveen (25) asti. Vivun (22) tulee lukkiutua kunnolla loveen. Tarkistus (katso kuva T1) – Säädä kulmatulkkiin 90° kulma ja aseta se sahapöydälle (16). Kulmatulkin varren täytyy olla koko pituudeltaan kiinni sa- hanterässä (12). Säätäminen (katso kuvaT2) – Avaa kiristysvipu(41). – Siirrä rajoitinta(44) taaksepäin ääriasentoonsa. – Avaa rajoitinruuvin(58) vastamutteri tavanomaisella lenkki- tai kiintoavaimella (10mm). – Kierrä rajoitinruuvia sisään- tai ulospäin, kunnes kulmatul- kin varsi on koko pituudeltaan kiinni sahanterässä. – Kiristä kiristysvipu(41). – Kiristä tämän jälkeen rajoitinruuvin(58) vastamutteri. Jos kulmaosoitin ei ole säädön jälkeen kohdakkain asteikon(30) 0°-merkin kanssa, avaa ruuvi(57) tavanomai- sella ristipääruuvitaltalla ja kohdista kulmaosoitin 0°-merk- kiin. Pystysuuntaisen 45° perusjiirikulman (vasemmalla) asetus – Aseta sähkötyökalu käyttöasentoon. – Käännä sahapöytää (16) 0°-loveen (25) asti. Vivun (22) tulee lukkiutua kunnolla loveen. – Irrota vasen säädettävä ohjainkisko (15). – Käännä vasenta rajoitinta (29), kunnes 45°:n perusjiiri- kulma lukkiutuu nuolimerkin kohdalle. – Avaa kiristysvipu (41). – Käännä sahausvartta kahvan (9) avulla vasemmalle, kun- nes rajoitinruuvi (59) on rajoitinta (29) vasten. Tarkistus (katso kuva U1) – Säädä kulmatulkkiin 45° kulma ja aseta se sahapöydälle (16). Kulmatulkin varren täytyy olla koko pituudeltaan kiinni sa- hanterässä (12). Säätäminen (katso kuva U2) – Avaa rajoitinruuvin (59) vastamutteri tavanomaisella lenkki- tai kiintoavaimella (10mm). – Kierrä rajoitinruuvia (59) sisään- tai ulospäin, kunnes kul- matulkin varsi on koko pituudeltaan kiinni sahanterässä. – Kiristä kiristysvipu (41). – Kiristä tämän jälkeen rajoitinruuvin (59) vastamutteri. Jos kulmaosoittimet (42) ja (31) eivät ole säädön jälkeen kohdakkain asteikon (30) 45°-merkkien kanssa, tarkista vielä kertaalleen pystysuuntaisen jiirikulman 0°-asetus ja kul- maosoittimet. Toista tämän jälkeen pystysuuntaisen 45°:n jiirikulman säätö. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)152 | Suomi Oikean puolen pystysuuntaisen 45°:n perusjiirikulman asetus – Aseta sähkötyökalu käyttöasentoon. – Käännä sahapöytää (16) 0°-loveen (25) asti. Vivun (22) tulee lukkiutua kunnolla loveen. – Irrota oikean puolen säädettävä ohjainkisko (15). – Vedä rajoitinta (44) eteenpäin ääriasentoonsa. – Käännä oikean puolen rajoitinta (29), kunnes 45°:n pe- rusjiirikulma lukkiutuu nuolimerkin kohdalle. – Avaa kiristysvipu (41). – Käännä sahausvartta kahvan (9) avulla vasemmalle, kun- nes rajoitinruuvi (60) on rajoitinta (29) vasten. Tarkistus (katso kuva V1) – Säädä kulmatulkkiin 135° kulma ja aseta se sahapöydälle (16). Kulmatulkin varren täytyy olla koko pituudeltaan kiinni sa- hanterässä (12). Säätäminen (katso kuva V2) – Avaa rajoitinruuvin (60) vastamutteri tavanomaisella lenkki- tai kiintoavaimella (10mm). – Kierrä rajoitinruuvia (60) sisään- tai ulospäin, kunnes kul- matulkin varsi on koko pituudeltaan kiinni sahanterässä. – Kiristä kiristysvipu (41). – Kiristä tämän jälkeen rajoitinruuvin (60) vastamutteri. Jos kulmaosoittimet (42) ja (31) eivät ole säädön jälkeen kohdakkain asteikon (30) 45°-merkkien kanssa, tarkista vielä kertaalleen pystysuuntaisen jiirikulman 0°-asetus ja kul- maosoittimet. Toista tämän jälkeen pystysuuntaisen 45°:n jiirikulman säätö. Vaakasuuntaisen jiirikulman asteikon kohdistus – Aseta sähkötyökalu käyttöasentoon. – Käännä sahapöytää (16) 0°-loveen (25) asti. Vivun (22) tulee lukkiutua kunnolla loveen. Tarkistus (katso kuva W1) – Säädä kulmatulkki 90° kulmaan ja aseta se ohjainkiskon (14) ja sahanterän (12) väliin sahapöydälle (16). Kulmatulkin varren täytyy olla koko pituudeltaan kiinni sa- hanterässä (12). Asetus (katso kuvaW2) – Avaa kaikki neljä säätöruuvia(61) ristipääruuvitaltalla ja käännä sahapöytää(16) asteikon(18) kanssa, kunnes kulmatulkin varsi on koko pituudeltaan kiinni sahante- rässä. – Kiristä ruuvit. Jos kulmaosoitin(24) ei ole säädön jälkeen kohdakkain asteikon(18) 0°-merkin kanssa, avaa ruuvi(62) tavanomai- sella ristiuraruuvitaltalla ja kohdista kulmaosoitin 0°-merkin mukaan. Kuljetus (katso kuva X) Seuraavat toimenpiteet on suoritettava ennen sähkötyöka- lun kuljetusta: – Avaa lukitusruuvi (33), jos se on kiinni. Vedä sahausvartta eteenpäin ääriasentoon ja kiristä lukitusruuvi. – Varmista, että syvyydenrajoitin (32) on painettu koko- naan sisään ja että säätöruuvi (4) mahtuu aukkoon syvyy- denrajoitinta koskettamatta, kun sahausvartta liikutetaan. – Aseta sähkötyökalu kuljetusasentoon. – Poista kaikki lisätarvikkeet, joita ei voi kiinnittää kunnolla sähkötyökaluun. Pane käyttämättömät sahanterät mielui- ten suljettuun koteloon kuljetusta varten. – Sido sähköjohto kerälle tarranauhan (63) avulla. – Kanna sähkötyökalua kuljetuskahvan (3) avulla tai saha- pöydän kylkien kädensijoista (27). u Käytä sähkötyökalun kuljetukseen vain kuljetusvarus- teita, ei missään tapauksessa suojuksia. Hoito ja huolto Huolto ja puhdistus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste. Heilurisuojuksen täytyy aina liikkua esteettömästi ja sulkeu- tua automaattisesti. Pidä siksi heilurisuojuksen ympäristö aina puhtaana. Poista jokaisen työkerran jälkeen pöly ja purut paineilmalla tai siveltimellä. Puhdista liukurulla (6) säännöllisin väliajoin. Kun haluat puhdistaa laseryksikön, käännä laserin suojusta(64) ulospäin ja poista pöly siveltimen avulla (katso kuvaY). Lisätarvikkeet Tuotenumero Ruuvipuristin 1 609 B04 224 Kulutuslevyt 1 609 B03 717 Pölypussi 1 609 B05 010 Pituusohjain 1 609 B02 365 Pituusohjaimen lukitusruuvi 1 609 B00 263 Sahanterät puun, levyjen, paneelien ja listojen sahaus- töihin Sahanterä 216 x 30 mm, 48 ham- masta

Sahanterät muovin ja kirjometallien sahaustöihin Sahanterä 216 x 30 mm, 80 ham- masta

Sahanterät kaikkien laminaattilattioiden sahaustöihin Sahanterä 216 x 30 mm, 60 ham- masta

Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi Muut asiakaspalvelun yhteystiedot löydät kohdasta: www.bosch-pt.com/serviceaddresses Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Koskee vain EU‑maita: Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikka- laitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkö- työkalut tulee kerätä erikseen ja toimittaa ympäristöystävälli- seen uusiokäyttöön. Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite- tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih- misten terveydelle.

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Katkaisu- ja jiirisaha Tuotenumero
