• Sett det ekstra parallellanlegget (52) i oppbevaringsrommet for det ekstra parallellanlegget, og fest med festeklemmen (84) Bære elektroverktøyet Før transport av elektroverktøyet må du gjøre følgende: – Sett elektroverktøyet i transportstilling. – Fjern alle tilbehørsdelene som ikke kan monteres fast på elektroverktøyet. Legg om mulig ubenyttede sagblad i en lukket beholder under transport. – Skyv sagbordutvidelsen (11) helt inn, og trykk spennhåndtaket (18) ned for å låse i stillingen. – Skyv sagbordforlengeren (10) helt inn, og skru fast låseskruene (38) på styrestengene (24). – Kveil strømkabelen rundt kabelholderne (42). – Bruk bærehåndtakene (4) ved løfting og transport. u Bruk bare transportanordningene, aldri beskyttelsesanordningene, til transport av elektroverktøyet. Service og vedlikehold Vedlikehold og rengjøring u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert. Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch- serviceverksteder, slik at det ikke oppstår fare for sikkerheten. Rengjøring Fjern støv og spon etter hver arbeidsoperasjon ved å blåse gjennom med trykkluft eller bruke en pensel. Smøring av elektroverktøyet Smøremiddel: motorolje SAE 10/SAE 20 – Ved behov må du smøre elektroverktøyet på de viste stedene (se bilde S). Et autorisert Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig. u Kast smøre- og rengjøringsmidler miljøvennlig. Følg gjeldende forskrifter. Tiltak til støydemping Produsentens tiltak: – Mykstart – Levering med et spesielt støyreduserende sagblad Brukerens tiltak: – Vibrasjonssvak montering på en stabil arbeidsflate – Bruk av sagblad med støyreduserende funksjoner – Regelmessig rengjøring av sagblad og elektroverktøy Tilbehør Artikkelnummer Støvpose 2 605 411 205 Vinkelanlegg 2 610 015 508 Skyvestokk 2 610 015 022 Arbeidsbord GTA6000 0 601 B24 100 Sagblad for tre og platematerialer, paneler og lister Gjelder for følgende typer: 3 601 M30 402/ p. 432

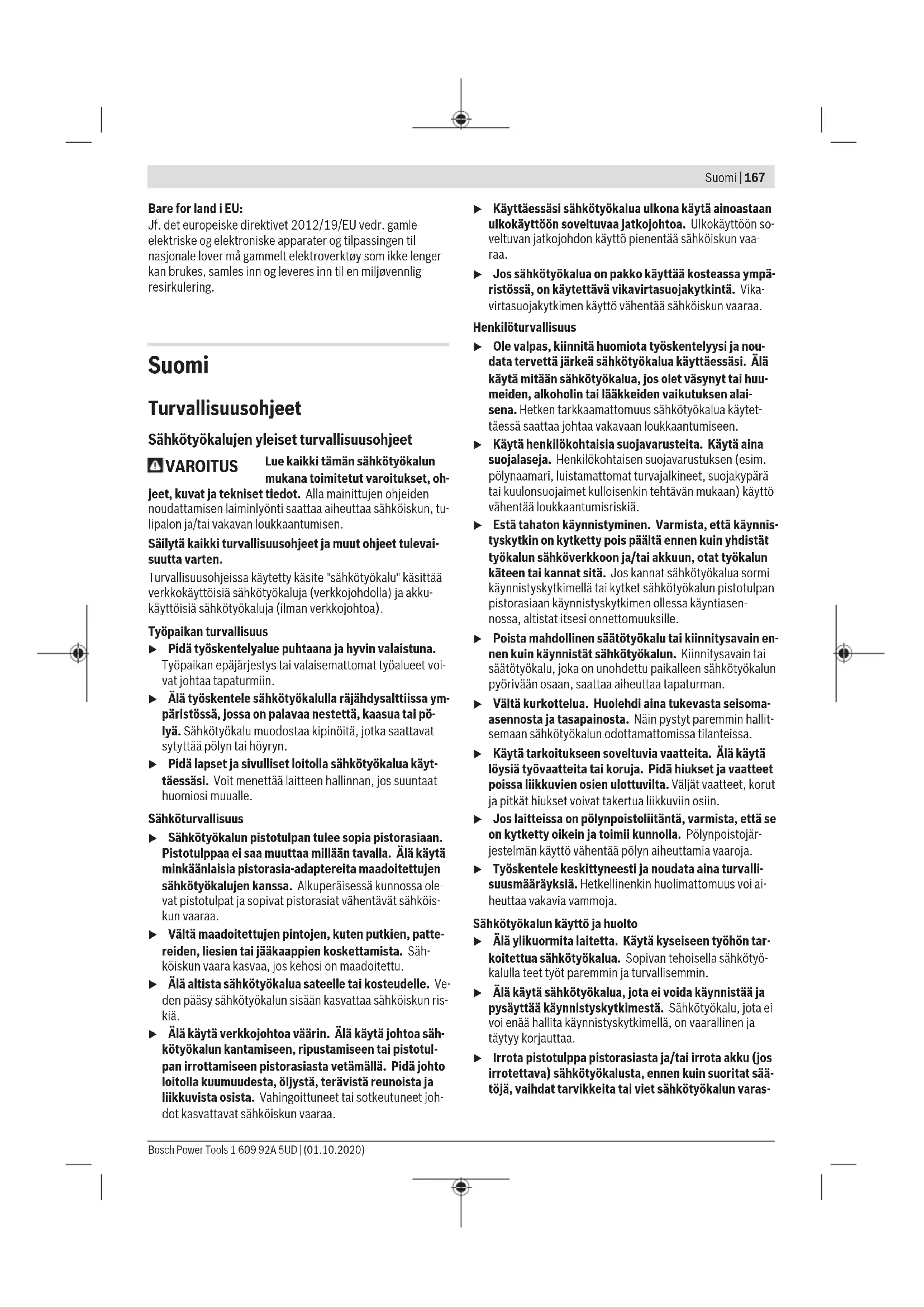

• Sagblad 254x 30 mm, 40 tenner 2 608 640 443 Sagblad 254x 30 mm, 60 tenner 2 608 640 444 Gjelder for følgende typer: 3 601 M30 442/ B2 Sagblad 254 x 25,4 mm, 40 tenner 2 608 640 901 Sagblad 254x 25,4 mm, 60 tenner 2 608 640 902 Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Du finner adresser til andre verksteder på: www.bosch-pt.com/serviceaddresses Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy må ikke kastes i vanlig søppel! 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsSuomi | 167 Bare for land i EU: Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering. Suomi Turvallisuusohjeet Sähkötyökalujen yleiset turvallisuusohjeet VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh- jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaa- raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär- jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö- kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- Bosch Power Tools 1 609 92A 5UD | (01.10.2020)168 | Suomi toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt- tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt. u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista. u Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. Pöytäsahojen turvallisuusohjeet Suojuksiin liittyvät varoitukset u Pidä suojukset paikoillaan. Suojusten täytyy olla oi- kein paikoillaan ja moitteettomassa käyttökunnossa. Löysällä oleva, vaurioitunut tai epäasianmukaisesti toi- miva suojus on korjattava tai vaihdettava. u Käytä aina teräsuojaa ja halkaisuveistä kaikissa läpi- sahauksissa. Läpisahauksissa, joissa sahanterä katkai- see työkappaleen sen koko paksuudelta, teräsuoja ja muut suojalaitteet auttavat vähentämään loukkaantumis- riskiä. u Asenna suojalaitteet välittömästi takaisin paikoilleen sellaisen työn (esim. urasahaus) jälkeen, jossa suojus ja/tai halkaisuveitsi on pitänyt poistaa. Suojus ja hal- kaisuveitsi auttavat vähentämään loukkaantumisriskiä. u Varmista ennen sahan käynnistämistä, ettei sahan- terä kosketa suojaa, halkaisuveistä tai työkappaletta. Jos sahanterä joutuu kosketuksiin niiden kanssa, seu- rauksena voi olla vaarallinen tilanne. u Säädä halkaisuveitsi tämän käyttöoppaan ohjeiden mukaan. Jos halkaisuveitsen väli, asento ja kohdistus on säädetty väärin, se ei pysty vähentämään takapotkun to- dennäköisyyttä. u Jotta halkaisuveitsi toimisi asianmukaisesti, sen pitää olla kosketuksissa työkappaleeseen. Halkaisuveitsi ei toimi asianmukaisesti, jos sahaat sellaisia työkappaleita, jotka ovat liian lyhyitä koskettaakseen halkaisuveistä. Täl- laisissa tapauksissa halkaisuveitsi ei pysty estämään taka- potkua. u Käytä halkaisuveitselle soveltuvaa sahanterää. Jotta halkaisuveitsi toimisi asianmukaisesti, sahanterän läpimi- tan on vastattava asiaankuuluvaa halkaisuveistä, sahante- rän rungon on oltava halkaisuveistä ohuempi ja sahante- rän sahausuran on oltava halkaisuveistä leveämpi. Sahausprosessiin liittyvät varoitukset u VAARA: älä missään tapauksessa pidä sormia tai käsiä sahanterän lähellä tai samalla linjalla terän kanssa. Hetkenkin tarkkaamattomuus tai lipsahdus voi johtaa siihen, että kätesi koskettaa sahanterää vakavin seurauksin. u Ohjaa työkappale sahanterään vain terän pyörimis- suuntaa vastaan. Jos syötät työkappaletta siihen suun- taan mihin sahanterä pyörii pöydän päällä, saha saattaa vetää työkappaleen ja kätesi sahanterään. u Älä missään tapauksessa käytä viisteohjainta työkap- paleen ohjaukseen halkaisusahauksessa. Älä käytä halkaisuohjainta pituudenrajoittimena, kun teet kat- kaisusahauksen viisteohjaimen avulla. Työkappaleen ohjaaminen halkaisuohjaimella ja viisteohjaimella sama- naikaisesti lisää sahanterän jumiutumisen ja takapotkun todennäköisyyttä. u Kohdista työkappaleen halkaisusahauksessa ohjaus- voima aina ohjaimen ja sahanterän väliin. Käytä työn- tökapulaa, jos ohjaimen ja sahanterän välinen etäi- syys on alle 150mm. Käytä työntökappaletta, jos tämä etäisyys on alle 50mm. Soveltuvat apuvälineet pi- tävät kätesi turvallisella etäisyydellä sahanterästä. u Käytä vain valmistajan toimittamaa tai ohjeiden mu- kaan tehtyä työntökapulaa. Työntökapula takaa, että kätesi pysyy riittävän kaukana sahanterästä. u Älä missään tapauksessa käytä vaurioitunutta tai kat- kennutta työntökapulaa. Vaurioitunut työntökapula saattaa rikkoutua, mistä on seurauksena kätesi lipsahta- minen sahanterään. u Älä tee sahaustöitä vapaakätisesti. Käytä aina halkai- suohjainta tai viisteohjainta työkappaleen kohdista- miseen ja ohjaamiseen. Vapaakätinen ohjaus tarkoittaa sitä, että tuet tai ohjaat työkappaletta käsilläsi ilman hal- kaisuohjainta tai viisteohjainta. Vapaalla kädellä sahaami- sesta on seurauksena kohdistusvirheitä, sahanterän ju- miutuminen ja takapotku. u Älä missään tapauksessa työnnä käsiäsi pyörivän sa- hanterän viereen tai yläpuolelle. Jos yrität kurkottaa työkappaleeseen, kätesi saattaa koskettaa pyörivää sa- hanterää. u Asenna sahapöydän taakse ja/tai sivuille lisätuet, kun sahaat pitkiä ja/tai leveitä työkappaleita. Niiden avulla työkappaleet pysyvät vaakasuorassa. Pitkät ja/ tai leveät työkappaleet taipuvat herkästi pöydän reunalla. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsSuomi | 169 Tämä saattaa aiheuttaa työkappaleen hallinnan menetyk- sen, sahanterän jumiutumisen ja takapotkun. u Ohjaa työkappaletta terään tasaisella nopeudella. Älä taivuta tai käännä työkappaletta. Jos saha jumiutuu, sammuta työkalu välittömästi. Irrota sahan pisto- tulppa pistorasiasta ja poista jumiutuma. Sahanterän jumiutuminen työkappaleeseen voi aiheuttaa takapotkun ja moottorin pysähtymisen. u Älä poista sahattuja paloja sahan ollessa käynnissä. Materiaali voi juuttua ohjaimen väliin tai sahanterän suo- jan sisäpuolelle. Tällöin on vaarana, että saha saattaa ve- tää sormesi sahanterään. Sammuta saha ja odota, että terä pysähtyy. Poista vasta sen jälkeen materiaali. u Käytä lisäohjainta pöytäpinnan päällä, kun halkaiset alle 2 mm:n vahvuisia työkappaleita. Ohut työkappale voi luiskahtaa halkaisuohjaimen alle ja aiheuttaa takapot- kun. Takapotkun aiheuttajat ja niihin liittyvät varoitukset Takapotku on äkillinen reaktio, jonka aiheuttaa sahanterän jumittuminen tai takertuminen työkappaleeseen. Takapotku voi syntyä myös, jos sahanterä menee vinoon sahausurassa tai jos osa työkappaleesta tarttuu sahanterän ja halkaisuoh- jaimen tai muun kiinnitetyn esineen väliin. Useimmiten takapotkun tapahtuessa sahanterä nostaa työ- kappaleen irti sahapöydästä ja sinkoaa sen sahan käyttäjää kohti. Takapotku johtuu sahan väärinkäytöstä ja/tai virheellisistä käyttötavoista tai -olosuhteista ja sen voi välttää noudatta- malla alla mainittuja varotoimenpiteitä. u Älä missään tapauksessa seiso samassa linjassa sa- hanterän kanssa. Seiso aina sivussa sahanterän ohjai- men puolella. Takapotku voi singota työkappaleen suu- rella nopeudella sahan edessä ja sahanterän kanssa sa- massa linjassa seisovia henkilöitä kohden. u Älä missään tapauksessa kurkota sahanterän päälle tai taakse työkappaleen vetämiseksi tai tukemiseksi. Kätesi saattavat koskettaa vahingossa sahanterää tai ta- kapotku voi vetää sormesi sahanterään. u Älä missään tapauksessa kannata kädellä tai paina ir- tisahattavaa palaa pyörivää sahanterää vasten. Jos ir- tisahattavaa palaa painetaan sahanterää vasten, seurauk- sena voi olla sahanterän jumiutuminen ja takapotku. u Kohdista ohjain yhdensuuntaiseksi sahanterän kanssa. Väärin kohdistetusta ohjaimesta on seurauksena työkappaleen puristuminen sahanterää vasten, mikä voi johtaa takapotkun syntymiseen. u Käytä ohjauslevyä työkappaleen ohjaamiseen pöytää ja ohjainta vasten, kun teet urasahauksia (esim. huul- taminen). Ohjauslevy auttaa hallitsemaan työkappaletta takapotkutilanteessa. u Tue pitkät paneelit, jotta saat minimoitua sahanterän jumittumis- ja takapotkuvaaran. Pitkät paneelit taipuvat herkästi oman painonsa vaikutuksesta. Tuki (tuet) on asennettava niin, että ne tukevat pöydästä ulkonevan pa- neelin kokonaisuudessaan. u Ole erityisen varovainen, kun sahaat kieroja, oksaisia tai kaarevia työkappaleita tai sellaisia puita, joissa ei ole suoraa reunaa, jota voisi ohjata halkaisu- tai kat- kaisuohjaimella. Kiero, oksainen tai kaareva työkappale on epätukeva ja voi aiheuttaa terän vinoonmenon sahau- surassa, jumittumisen ja takapotkun. u Sahaa vain yksi työkappale kerrallaan. Älä missään ta- pauksessa sahaa päällekkäin pinottuja tai vierekkäin asetettuja työkappaleita. Muuten sahanterä saattaa ju- mittua yhteen tai useampaan kappaleeseen ja aiheuttaa takapotkun. u Kun käynnistät moottorin uudelleen sahanterä työ- kappaleessa, keskitä terä sahausuraan niin, etteivät sahanterän hampaat kosketa materiaalia. Jos sahan- terä juuttuu kiinni, se saattaa tempautua pois työkappa- leesta ja aiheuttaa takapotkun, kun saha käynnistetään uudelleen. u Pidä sahanterät puhtaina, terävinä ja oikein säädet- tyinä. Älä missään tapauksessa käytä vääntyneitä tai murtuneita sahanteriä. Älä käytä sahanteriä, joista on irronnut hampaita. Terävät ja asianmukaisesti säädetyt terät minimoivat kiinni tarttumisen, terän pysähtymisen ja takapotkun vaaran. Pöytäsahan käyttöä koskevat varoitukset u Sammuta pöytäsaha ja irrota sähköjohto pistora- siasta, ennen kun irrotat pöydän sisäosan, vaihdat sa- hanterän tai säädät halkaisuveitsen tai teräsuojan, tai kun jätät koneen ilman valvontaa. Varotoimenpiteillä vältytään onnettomuuksilta. u Älä missään tapauksessa anna pöytäsahan käydä il- man valvontaa. Sammuta saha ja odota sen luona niin kauan, kunnes sahanterä ei enää pyöri. Ilman valvontaa käyvä saha muodostaa hallitsemattoman vaaran. u Sijoita pöytäsaha hyvin valaistuun tilaan ja tasaiselle alustalle, jotta voit työskennellä tukevassa ja tasapai- noisessa asennossa. Saha tulee sijoittaa paikkaan, jossa on tarpeeksi tilaa työkappaleiden vaivattomaan käsittelyyn. Ahtaat, pimeät tilat ja epätasainen, liukas lattia voivat johtaa tapaturmiin. u Poista sahanpurut säännöllisin väliajoin sahapöydän alta ja/tai pölynpoistolaitteesta. Pidä saha puhtaana. Kertynyt sahanpuru on palonarkaa ja voi syttyä itsestään. u Pöytäsaha on kiinnitettävä kunnolla. Sahapöytä, jota ei ole varmistettu asianmukaisesti, voi liikkua tai kallistua. u Poista työkalut, puupalat, yms. pöydältä ennen kuin käynnistät pöytäsahan. Epäjärjestys tai mahdollinen ju- miutuminen voivat aiheuttaa vaaraa. u Käytä aina sahanteriä, joiden laikkareikä on oikean kokoinen ja muotoinen (vinoneliö tai pyöreä). Jos sa- hanterät eivät ole yhteensopivia sahan kiinnityskohdan kanssa, ne pyörivät epätasaisesti ja johtavat hallinnan menettämiseen. u Älä missään tapauksessa käytä vaurioituneita tai vää- rän kokoisia sahanterän kiinnitystarvikkeita (esimer- kiksi laipat, sahanterän aluslevyt, pultit tai mutterit). Nämä kiinnitysvälineet on suunniteltu nimenomaisesti sa- Bosch Power Tools 1 609 92A 5UD | (01.10.2020)170 | Suomi haasi varten ja ne takaavat sen turvallisen toiminnan sekä optimaalisen tehon. u Älä missään tapauksessa seiso sahapöydän päällä. Älä käytä sitä astinjakkarana. On olemassa vakavien tapa- turmien vaara, jos työkalu kaatuu tai kosketat terää vahin- gossa. u Varmista sahanterän asennuksessa, että terä pyörii oikeaan suuntaan. Älä käytä pöytäsahassa katkaisu-, harja- tai hiomalaikkoja. Sahanterän epäasianmukainen asennus tai ei-suositeltujen tarvikkeiden käyttö voi johtaa vakaviin tapaturmiin. Lisäturvallisuusohjeet u Käytä suojakäsineitä, kun asennat sahanterän. Louk- kaantumisvaara. u Älä käytä HSS-teräksesta valmistettuja sahanteriä. Nämä sahanterät voivat helposti murtua. u Älä missään tapauksessa käytä sähkötyökalua ilman pöydän sisälevyä. Vaihda pöydän sisälevy, jos se on vioittunut. Sahanterä aiheuttaa loukkaantumisvaaran, jos sahassa ei ole kunnossa olevaa pöydän sisälevyä. u Pidä työpiste siistinä. Pölyseokset ovat erityisen vaaral- lisia. Kevytmetallipöly saattaa syttyä palamaan tai räjäh- tää. u Valitse työstettävälle materiaalille soveltuva sahan- terä. u Käytä vain sahanteriä, jotka ovat tämän käyttöoppaan ja sähkötyökalun tietojen mukaisia ja testattu ja mer- kitty standardin EN847‑1 mukaan. u Käytä vain sellaisia sahanteriä, joita tämän sähkötyö- kalun valmistaja suosittelee ja jotka sopivat työstettä- välle materiaalille. u Ohjaa työkappale vain moottorin käydessä sahanterää vasten. Muuten syntyy takaiskuvaara, jos sahanterä ju- mittuu työkappaleeseen. Symbolit Seuraavat symbolit voivat olla tärkeitä sähkötyökalun käytön yhteydessä. Opettele symbolit ja niiden merkitys. Symbolien oikean tulkinnan myötä pystyt käyttämään sähkötyökalua pa- remmin ja turvallisemmin. Symbolit ja niiden merkitys Pidä kädet poissa sahausalueelta, kun sähkötyökalu on käynnissä. Sahanterän koskettaminen aiheuttaa loukkaantumis- vaaran. Käytä suojalaseja. Symbolit ja niiden merkitys Käytä kuulosuojaimia. Melu saattaa joh- taa kuuroutumiseen. Käytä pölysuojainta. 3 601 M30 402 3 601 M30 432 3 601 M30 462 3 601 M30 472 ø 30 mm p. 4

Huomioi sahanterän mitat. Reiän halkaisi- jan täytyy sopia välyksettä teräkaraan. Jos sahassa täytyy käyttää supistuskap- paleita, varmista, että supistuskappale sopii mitoiltaan sahanterän rungon pak- suudelle, reiän halkaisijalle ja teräkaran halkaisijalle. Käytä mieluiten sahanterän mukana toimitettuja supistuskappaleita. Sahanterän halkaisijan täytyy vastata symbolissa ilmoitettua mittaa.

a Sahanterän suurin sallittu halkaisija on 254 mm. bHalkaisuveitsen paksuus on 2,3mm. c Hampaiden leikkuusuunnan (sahante- rän nuolen suunnan) täytyy olla sama kuin halkaisuveitsen nuolen suunta. d Varmista sahanterän vaihdon yhtey- dessä, että sahausuran leveys on vähin- tään 2,4 mm ja että sahanterän rungon paksuus on korkeintaan 2,2 mm. Muuten halkaisuveitsi saattaa jumittua työkappa- leeseen. Halkaisuveitsen paksuus on 2,3 mm. Työkappaleen suurin mahdollinen kor- keus on 79 mm. Osoittaa vivun kiertosuunnan sahanterän laskemiseen (kuljetusasento) ja nosta- miseen (käyttöasento). Näyttää lukitusvivun asennon sahanterän lukitusta ja pystysuuntaisen jiirikulman (käännettävä sahanterä) säätöä varten. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsSuomi | 171 Symbolit ja niiden merkitys Lukitusruuvin kiertosuunta työntöpöydän kulmaohjaimen lukitsemiseen/avaami- seen. Voitele sähkötyökalua tarvittaessa merki- tyistä kohdista. Suojausluokan II työkaluissa on vahvis- tettu tai kaksinkertaisesti eristetty runko. Valmistaja vahvistaa CE-merkin avulla, että sähkötyökalu täyttää voimassa ole- vien EU-direktiivien vaatimukset. Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttöohjeet. Tur- vallisuus- ja käyttöohjeiden noudattamatta jät- täminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Määräystenmukainen käyttö Sähkötyökalu on kiinteäasenteinen pöytäsaha, joka on tar- koitettu kovan ja pehmeän puun sekä lastu- ja kuitulevyjen suoraan pituus- ja poikittaissahaukseen. Sillä voi sahata vaa- kasuuntaisia jiirikulmia −60°...+60° välillä sekä pystysuun- taisia jiirikulmia -1°...47° välillä. Asiaankuuluvien sahanterien kanssa sahalla voi sahata alu- miiniprofiileja ja muovia. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh- kötyökalun kuvaan. (1) Asteikko, joka osoittaa sahanterän ja suuntaisoh- jaimen välisen etäisyyden (2) Työntökelkka (3) Kulmaohjain (4) Kantokahva (5) Tarra sahauslinjan merkintään (6) Suojus (7) Halkaisuveitsi (8) Suuntaisohjain (9) Kulmaohjaimen ohjausura (10) Sahapöydän pidennysosa (11) Sahapöydän levennysosa (12) Kiinnitysmutteri sahanterien säilytyspaikan suo- justa ja työntöpalikan ripustusta varten (13) Työntöpalikka (14) Sahanterien säilytyspaikan suojus (15) Lenkkiavain (24mm; 23mm) (16) Asennusreiät (17) Sahapöytä (18) Sahapöydän levennysosan kiinnityskahva (19) Käsipyörä (20) Sahanterän nosto- ja laskuvipu (21) Käynnistyskytkimen suojakansi (22) Suojuksen säilytyspidike (23) Kulmaohjaimen säilytyspidin (24) Sahapöydän pidennysosan ohjaustanko (25) 45°:n pystysuuntaisen jiirikulman rajoitin (26) Lukitusvipu pystysuuntaisen jiirikulman säätöön (27) Pystysuuntaisen jiirikulman asteikko (28) 0°:n pystysuuntaisen jiirikulman rajoitin (29) Työntökelkan kiinnityskahva (30) Suuntaisohjaimen V-ohjausura sahapöydässä (31) Suuntaisohjaimen kiristysvoiman säätöruuvi (32) Pöydän sisäosa (33) Sahanterä (34) Profiilikisko (35) Suuntaisohjaimen ohjausura (36) Suuntaisohjaimen säilytyspaikka (37) Kuusiokoloavain (5 mm) (38) Sahapöydän pidennysosan lukitusruuvi (39) Lisäsuuntaisohjaimen kiinnityssarja (40) Purunpoistoputki (41) Imuadapteri (42) Johtopidin (43) Sahapöydän pidennysosan kiinnityssarja (44) Suuntaisohjaimen V-ohjain (45) Pohjalevy (46) Halkaisuveitsen kiristysvipu (47) Halkaisuveitsen kohdistustapit (48) Aukot pöydän sisäosalle (49) Suojuksen kiristysvipu (50) Suojuksen ohjaintappi (51) Suuntaisohjaimen kiinnityskahva (52) Lisäsuuntaisohjain (53) Kulmaohjaimen ohjainkisko (54) Kulmaohjaimen lukitusruuvi (55) Profiilikiskon kiinnityssarja (56) Profiilikiskon kiinnitysmutteri (57) Sahanterän alasuojus (58) Sahanterän alasuojuksen kiinnitysruuvi (59) Kiinnitysmutteri (60) Karan lukitusvipu (61) Kiristyslaippa Bosch Power Tools 1 609 92A 5UD | (01.10.2020)172 | Suomi (62) Kiinnityslaippa (63) Teräkara (64) Pystysuuntaisen kulman osoitin (65) Vapaavalintaisen vaakasuuntaisen jiirikulman luk- konuppi (66) Kulmaohjaimen vaakasuuntaisen kulman osoitin (67) Säätölevy (68) Luuppi (69) Sahapöydän etäisyydenosoitin (70) Käynnistyspainike (71) Ristiuraruuvi 0°:n rajoittimen säätöön (72) Pystysuuntaisen kulmaosoittimen ruuvi (73) Ristiuraruuvi 45°:n rajoittimen säätöön (74) Sahanterän etuosan suuntaissäädön kuusiokolo- ruuvit (5mm) (75) Sahanterän takaosan suuntaissäädön kuusiokolo- ruuvit (5mm) (76) Sahapöydän etäisyydenosoittimen ruuvi (77) Kuusiokoloruuvit (5mm) suuntaisohjaimen yhden- suuntaisuuden säätöön (78) Suuntaisohjaimen etäisyydenosoittimen ruuvi (79) Pöydän sisäosan säätöruuvit (80) Lisäsuuntaisohjaimen kiinnityssarjan säilytyspi- dike (81) Imuadapterin säilytyspidin (82) Sahanterien säilytyspaikka (83) Kuusiokoloavaimen säilytyspidike (84) Lisäsuuntaisohjaimen säilytyspidin Tekniset tiedot Pöytäpyörösaha GTS 10 XC GTS 10 XC GTS 10 XC Tuotenumero 3 601 M30 402 3 601 M30 472 3 601 M30 432 3 601 M30 462 Nimellisottoteho W 2 100 2 000 1 650 Nimellisjännite V 220−240 230 110 Taajuus Hz 50/60 50/60 50/60 Tyhjäkäyntikierrosluku min

Käynnistysvirran rajoitin ● ● ● Pysäytysjarru ● ● ● Ylikuormitussuoja ● ● ● Paino EPTA‑Procedure 01:2014 -ohjeiden mukaan kg 35,0 35,0 35,0 Suojausluokka / II / II / II Mitat (mukaan lukien laitteen irrotettavat osat) leveys x syvyys x korkeus mm 810 x 768 x 343 810 x 768 x 343 810 x 768 x 343 Sopivien sahanterien mitat Sahanterän läpimitta mm 254 254 254 Terärungon paksuus mm < 2,2 < 2,2 < 2,2 Hampaiden min. paksuus/haritus mm > 2,4 > 2,4 > 2,4 Reiän läpimitta mm 30 30 30 Pöytäpyörösaha GTS 10 XC GTS 10 XC Tuotenumero 3 601 M30 442 3 601 M30 4B2 Nimellisottoteho W − 2 100 Nimellisvirta A 9,1 − Nimellisjännite V 220−240 220 Taajuus Hz 50/60 60 Tyhjäkäyntikierrosluku min

Käynnistysvirran rajoitin ● ● Pysäytysjarru ● ● Ylikuormitussuoja ● ● 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsSuomi | 173 Pöytäpyörösaha GTS 10 XC GTS 10 XC Paino EPTA‑Procedure 01:2014 -ohjeiden mukaan kg 35,0 35,0 Suojausluokka / II / II Mitat (mukaan lukien laitteen irrotettavat osat) leveys x syvyys x korkeus mm 810 x 768 x 343 810 x 768 x 343 Sopivien sahanterien mitat Sahanterän läpimitta mm 254 254 Terärungon paksuus mm < 2,2 < 2,2 Hampaiden min. paksuus/haritus mm > 2,4 > 2,4 Reiän läpimitta mm 25,4 25,4 Työkappaleen enimmäismitat: (katso "Työkappaleen enimmäismitat", Sivu178) Melupäästöt Melupäästöarvot on määritetty standardin EN 62841-3-1 mukaan. Sähkötyökalun tyypillinen A‑painotettu melutaso: äänenpai- netaso 92dB(A); äänentehotaso 105dB(A). Epävarmuus K=3dB. Käytä kuulosuojaimia! Näissä ohjeissa ilmoitettu meluarvo on mitattu standardoi- dun mittausmenetelmän mukaan ja sitä voidaan käyttää säh- kötyökalujen keskinäiseen vertailuun. Se soveltuu myös me- lupäästöjen alustavaan arviointiin. Ilmoitettu melupäästöarvo vastaa sähkötyökalun pääasialli- sia käyttötapoja. Melupäästö saattaa kuitenkin poiketa ilmoi- tetusta arvosta, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna. Tämä saattaa suurentaa koko työskentelyajan melupäästöjä huomattavasti. Melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan me- lupäästöjä. Asennus u Vältä sähkötyökalun tahatonta käynnistymistä. Pisto- tulppa ei saa olla kiinni virtalähteessä, asennuksen tai muiden sähkötyökaluun kohdistuvien töiden aikana. Vakiovarusteet Tarkasta ennen sähkötyökalun ensikäyttöä, että toimitus si- sältää kaikki alla luetellut osat: Toimituslista – Pöytäpyörösaha, asennettu sahanterä (33) ja halkaisu- veitsi (7) – Kulmaohjain (3) – Profiilikisko (34) – Profiilikiskon kiinnityssarja (55) (ohjainlevy, kiinnitys- mutteri, ruuvi ja aluslevy) – Suuntaisohjain (8) – Lisäsuuntaisohjain (52) – Lisäsuuntaisohjaimen kiinnityssarja (39) (3 kiinnitysruu- via, 3 aluslevyä ja 3 siipimutteria) – Suojus (6) – Pöydän pidennysosa (10) – Pöydän pidennysosan kiinnityssarja (43) (2 kiinnitysruu- via, 2 aluslevyä ja 1 kiintoavain) – Kuusiokoloavain (37) – Lenkkiavain (15) – Sahanterien säilytyspaikan suojus (14) – Työntöpalikka (13) – Pöydän sisäosa (32) – Imuadapteri (41) Huomautus: tarkasta sähkötyökalu mahdollisten vaurioiden varalta. Suojusten tai lievästi vaurioituneiden osien kunnollinen ja määräysten mukainen toiminta on tarkastettava ennen säh- kötyökalun käytön jatkamista. Tarkasta, että liikkuvat osat toimivat esteettömästi ja jumittumatta ja ettei työkalussa ole viallisia osia. Kaikkien osien täytyy olla oikein paikoillaan ja täyttää kaikki vaatimukset kunnollisen toiminnan varmista- miseksi. Vaurioituneiden suojusten ja osien korjaus tai vaihto täytyy antaa valtuutetun ammattikorjaamon tehtäväksi. Työkalut, jotka tarvitaan toimitukseen kuuluvien lisäksi: – Uraruuvitaltta – Ristiuraruuvitaltta – Kulmatulkki Yksittäisosien asennus – Poista varovasti kaikki toimitukseen kuuluvat osat pak- kauksistaan. – Poista kaikki pakkausmateriaalit sähkötyökalusta ja mu- kana toimitetuista tarvikkeista. – Avaa pohjaverkko (45) ja irrota pakkausmateriaali moot- torilohkon alta (katso kuva a). Runkoon on kiinnitetty seuraavat osat: työntöpalikka (13), lenkkiavain (15), kuusiokoloavain (37), suuntaisohjain (8), kulmaohjain (3), imuadapteri (41), lisäsuuntaisohjain (52) ja sen kiinnityssarja (39) sekä suojus (6). Bosch Power Tools 1 609 92A 5UD | (01.10.2020)174 | Suomi – Kun tarvitset näitä tarvikkeita, ota kyseinen osa varovasti pois säilytyspaikastaan. Katso myös tätä koskevat kuvat R1 – R6. Halkaisuveitsen kohdistaminen (katso kuvat b1 – b2) Huomautus: puhdista tarvittaessa kaikki asennettavat osat ennen kohdistamista. – Kierrä vipua (20) myötäpäivään ääriasentoonsa, kunnes sahanterä (33) on korkeimmassa asennossaan sahapöy- dän yläpuolella. – Avaa kiristysvipu (46). – Työnnä halkaisuveistä (7) kiristysvivun (46) suuntaan, kunnes sitä voi vetää ylöspäin. – Vedä halkaisuveistä ylöspäin ääriasentoon, niin että se on kohdistettu tarkalleen sahanterän keskelle. – Anna molempien tappien (47) lukittua halkaisuveitsen alareikiin ja kiristä kiristysvipu (46). Pöydän sisäosan asennus (katso kuva c) – Kiinnitä pöydän sisäosa (32) teräkuilun takaosan aukkoi- hin (48). – Ohjaa pöydän sisäosaa alaspäin. – Paina pöydän sisäosaa niin, että se napsahtaa paikalleen teräkuilun etuosaan. Pöydän sisäosan (32) etusivun täytyy olla sahapöydän ta- salla tai vähän sen alapuolella. Takasivun täytyy olla saha- pöydän tasalla tai hieman sen yläpuolella. Suojuksen asennus (katso kuvat d1 – d2) Huomautus: asenna suojus vain, kun halkaisuveitsi on ylim- mässä asennossaan tarkalleen sahanterän keskiosan koh- dalla (katso kuva b2). Älä asenna suojusta, jos halkaisuveitsi on alimmassa asennossaan (toimitustilassa tai urasahausa- sennossa (katso kuva b1). – Löysää kiristysvipua (49) ja ota suojus (6) pois pidik- keestä (22). – Pidä kädellä kiinni suojuksen (6) teräsuojasta (ylempi me- tallikisko) ja nosta toisella kädellä kiristysvipua (49) ylös- päin. – Työnnä ohjaintappia (50) taaksepäin halkaisuveitsen (7) uraan. – Ohjaa suojusta (6) alaspäin, kunnes teräsuoja (ylempi metallikisko) on yhdensuuntainen sahapöydän (17) pin- nan kanssa. – Paina kiristysvipua (49) alaspäin. Kiristysvivun täytyy lu- kittua tuntuvasti ja kuuluvasti niin, että suojus (6) on asennettu tukevasti ja luotettavasti paikalleen. u Tarkasta ennen jokaista käyttökertaa, että suojus voi liikkua esteettömästi. Älä käytä sähkötyökalua, jos suojus ei liiku esteettömästi eikä sulkeudu välittö- mästi. Sahapöydän pidennysosan asennus (katso kuva e) Käytä asennukseen "Lisäsuuntaisohjain"-kiinnityssarjaa (43) (2 kiinnitysruuvia, 2 aluslevyä ja 1 kiintoavain). – Ruuvaa sahapöydän pidennysosa (10) kiinni ohjaustan- koihin (24). Pidä sitä varten ohjaustankoja paikoillaan kiintoavaimella, kun kiristät kiinnitysruuvit kuusioloavai- mella. Tässä yhteydessä sahapöydän pidennysosan aukkojen täytyy osoittaa ylöspäin. Suuntaisohjaimen asennus (katso kuva f) Suuntaisohjaimen (8) voi kohdistaa sahanterän vasemmalle tai oikealle puolelle. – Avaa suuntaisohjaimen (8) kiinnityskahva (51). Tämän myötä V-ohjain (44) vapautuu kuormituksesta. – Asenna ensin suuntaisohjain V-ohjaimen kanssa sahapöy- dän ohjausuraan (30). Kohdista tämän jälkeen suuntai- sohjain sahapöydän etuosan ohjausuraan (35). Suuntaisohjainta voi tämän jälkeen siirtää vapaasti. – Lukitse suuntaisohjain painamalla kiinnityskahvaa (51) alaspäin. Lisäsuuntaisohjaimen asennus (katso kuva g) Ohuiden työkappaleiden ja pystysuuntaisten jiirikulmien sahausta varten täytyy asentaa lisäsuuntaisohjain (52) suuntaisohjaimeen (8). Lisäsuuntaisohjaimen voi asentaa tarpeen mukaan vasem- malle tai oikealle suuntaisohjaimeen (8). Käytä asennukseen "Lisäsuuntaisohjain"-kiinnityssarjaa (39) (2 kiinnitysruuvia, 2 aluslevyä ja 2 siipimutteria). – Työnnä kiinnitysruuvit suuntaisohjaimen (8) sivureikien läpi. – Ruuvien päät toimivat tällöin lisäsuuntaisohjaimen ohjai- mina. – Työnnä lisäsuuntaisohjain (52) kiinnitysruuvien päälle. – Asenna aluslevyt kiinnitysruuveihin ja kiristä ruuvit siipi- muttereilla. Kulmaohjaimen asennus (katso kuva h1 − h2) – Ohjaa kulmaohjaimen (3) kisko (53) asiaankuuluvaan sa- hapöydässä olevaan ohjausuraan (9). Huomautus: kulmaohjaimen asennon voi lukita vasemmassa ohjausurassa kiristämällä työntökelkan (2) lukitusruuvia (54). Pitkien työkappaleiden paremman tuennan varmistamiseksi kulmaohjainta voi leventää profiilikiskolla (34). – Asenna tarvittaessa profiilikisko kulmaohjaimeen kiinni- tyssarjalla (55). Pölyn-/purunpoisto Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy- pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter- veydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille al- lergisia reaktioita ja/tai hengitystiesairauksia. Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja- aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset. – Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa. – Huolehdi työkohteen hyvästä tuuletuksesta. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsSuomi | 175 – Suosittelemme käyttämään suodatusluokan P2 hengitys- suojanaamaria. Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä. Pöly, purut ja työkappaleesta murtuneet palat saattavat tuk- kia pölyn-/purunpoiston. – Sammuta sähkötyökalu ja irrota pistotulppa pistorasiasta. – Odota, kunnes sahanterä on pysähtynyt paikalleen. – Etsi ja poista tukoksen aiheuttaja. u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää. u Kun sahaat alumiinia, tyhjennä purunpoistoputki ja sa- hanterän alasuojus ja kytke purunpoisto pois päältä palovaaran takia. Pölynpoisto imurilla (katso kuva i) Käytä mukana toimitettua imuadapteria (41), kun haluat liit- tää pölynimurin purunpoistoputkeen (40). – Kytke imuadapteri (41) ja pölynimurin letku kunnolla pai- koilleen. Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria, jos imuroit terveydelle erittäin haitalli- sia, syöpää aiheuttavia tai kuivia pölylaatuja. Sahanterän alasuojuksen puhdistus (katso kuva j) Työkappalesirujen ja suurikokoisten purujen poistamiseksi voit avata sahanterän alasuojuksen (57). – Sammuta sähkötyökalu ja irrota pistotulppa pistorasiasta. – Odota, kunnes sahanterä on pysähtynyt paikalleen. – Kallista sähkötyökalu kyljelleen. – Avaa pohjalevyn (45) kaksi kiinnitysruuvia kuusiokoloa- vaimella (37) ja käännä pohjaluukku auki. – Löysää kiinnitysruuvi (58) ja avaa sahanterän alasuojus (57). – Poista työkappalepalaset ja sahanpurut. – Sulje sahanterän alasuojus ja ruuvaa se kiinni. Ruuvaa pohjalevy kiinni. – Aseta sähkötyökalu käyttöasentoon. Kiinteä tai joustavakäyttöinen asennus u Turvallisen toiminnan varmistamiseksi sähkötyökalu täytyy asentaa ennen käyttöä tasaiselle ja tukevalle työtasolle (esim. työpenkki). Asennus työtasoon (katso kuva k) – Kiinnitä sähkötyökalu sopivan ruuviliitoksen avulla työta- soon. Tätä varten työkalussa on reiät (16). Asennus Bosch-työpenkkiin (katso kuva l) Bosch-työpenkit (esim. GTA 6000) varmistavat säädettä- vien jalkojen avulla sähkötyökalun tukevan asennon kaikilla alustoilla. u Lue kaikki työpenkin mukana toimitetut varoitukset ja käyttöohjeet. Varoitusten tai käyttöohjeiden noudattami- sen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. u Kokoa työpenkki kunnolla, ennen kuin asennat sähkö- työkalun. Kunnollinen kokoaminen on tärkeää, jotta työ- penkki ei missään tapauksessa pääse romahtamaan. – Asenna sähkötyökalu kuljetusasennossa työpenkille. Sahanterän vaihto (katso kuvat m1−m4) u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Käytä suojakäsineitä, kun asennat sahanterän. Louk- kaantumisvaara. u Käytä ainoastaan sahanteriä, joiden suurin sallittu no- peus on sähkötyökalun tyhjäkäyntikierroslukua suu- rempi. u Käytä vain sahanteriä, jotka ovat tämän käyttöoppaan ja sähkötyökalun tietojen mukaisia ja testattu ja mer- kitty standardin EN847‑1 mukaan. u Käytä vain tämän sähkötyökalun valmistajan suositte- lemia ja kyseisen materiaalin työstöön soveltuvia sa- hanteriä. Näin varmistat, etteivät sahanterän hampaiden kärjet kuumene liikaa ja sulata työstettävää muovia. u Käytä vain sellaisia sahanteriä, joita tämän sähkötyö- kalun valmistaja suosittelee ja jotka sopivat työstettä- välle materiaalille. u Älä käytä HSS-teräksesta valmistettuja sahanteriä. Nämä sahanterät voivat helposti murtua. Sahanterän irrotus – Kierrä vipua (20) myötäpäivään ääriasentoonsa, kunnes sahanterä (33) on korkeimmassa asennossaan sahapöy- dän yläpuolella. – Avaa kiristysvipu (49) ja vedä suojus (6) pois halkaisu- veitsen (7) urasta. – Nosta ruuvitaltalla pöydän sisäosan (32) etuosaa ja ota se pois teräkuilusta. – Kierrä kiinnitysmutteria (59) lenkkiavaimella (15) ja vedä samalla karan lukitusvivusta (60), kunnes se lukittuu. – Pidä karan lukitusvipua vedetyssä asennossa ja ruuvaa kiinnitysmutteri vastapäivään irti. – Irrota kiristyslaippa (61). – Irrota sahanterä (33). Sahanterän asennus Mikäli tarpeen, puhdista kaikki kiinnitettävät osat ennen asennusta. – Asenna uusi sahanterä teräkaran (63) kiinnityslaippaan (62). Huomautus: älä käytä liian pieniä sahanteriä. Sahanterän ja halkaisuveitsen säteittäisvälys saa olla korkeintaan 3−8mm. u Varmista asennuksen yhteydessä, että sahanterän hampaiden sahaussuunta (sahanterään merkitty nuoli) osoittaa samaan suuntaan kuin halkaisuveit- seen merkitty nuoli! – Asenna kiristyslaippa (61) ja kiinnitysmutteri (59). – Kierrä kiinnitysmutteria (59) lenkkiavaimella (15) ja ki- ristä samalla karan lukitusvipua (60), kunnes se lukittuu. – Kiristä kiinnitysmutteri myötäpäivään. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)176 | Suomi – Asenna pöydän sisäosa (32) takaisin paikalleen. – Asenna suojus (6) takaisin paikalleen. Käyttö u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Sahanterän kuljetus ja käyttöasento Kuljetusasento – Ota suojus (6) pois, irrota pöydän sisäosa (32) ja koh- dista halkaisuveitsi (7) ala-asentoon. Asenna pöydän si- säosa (32) takaisin paikalleen. – Kierrä vipua (20) vastapäivään, kunnes sahanterän (33) hampaat ovat sahapöydän (17) alapuolella. – Työnnä sahapöydän levennysosa (11) kokonaan sisään. Paina kiinnityskahvaa (18) alaspäin. Tämä lukitsee saha- pöydän levennysosan. Käyttöasento – Kohdista halkaisuveitsi (7) yläasennossa tarkasti sahan- terän keskelle, aseta pöydän sisäosa (32) paikalleen ja asenna suojus (6). – Käännä vipua (20) myötäpäivään, kunnes sahanterän (33) ylähampaat ovat n. 3−6mm:n verran työkappaletta ylempänä. Sahapöydän suurentaminen Pitkät ja painavat työkappaleet tulee tukea vapaasta pääs- tään. Sahapöydän levennysosa (katso kuva A) Sahapöydän levennysosa (11) leventää sahapöydän (17) oi- keaa puolta. – Vedä sahapöydän levennysosan kiinnityskahvaa (18) ylöspäin ääriasentoon. – Vedä sahapöydän levennysosaa (11) halutun pituuden verran ulospäin. – Paina kiinnityskahvaa (18) alaspäin. Tämä lukitsee saha- pöydän levennysosan. Sahapöydän pidennysosa (katso kuva B) Sahapöydän pidennysosa (10) pidentää sahapöytää (17) taaksepäin. – Löysää vasemman ohjaustangon lukitusruuvia (38). – Vedä sahapöydän pidennysosaa (10) halutun pituuden verran ulospäin. – Lukitse asento kiristämällä lukitusruuvi (38). Raskaiden työkappaleiden yhteydessä sahapöydän pidenny- sosa täytyy tarvittaessa tukea. Työntökelkka (katso kuva C) Työntökelkan (2) avulla voi sahata maks. 350 mm:n levyisiä työkappaleita. Samalla sahaustarkkuus kasvaa etenkin yhdessä kulmaohjai- men (3) kanssa (katso "Vaakasuuntaisen jiirikulman sahaus työntökelkan avulla", Sivu178). – Vedä työntökelkan kiinnityskahvaa (29) ylöspäin ääria- sentoon. Työntökelkkaa voi tämän jälkeen siirtää eteen- tai taakse- päin rajoittimeen asti. Pysty- ja vaakasuuntaisen jiirikulman säätö Raskaan käytön jälkeen sähkötyökalun perusasetukset täy- tyy tarkastaa ja tarvittaessa säätää tarkkojen sahaustulosten varmistamiseksi. Pystysuuntaisen jiirikulman säätö (sahanterä) (katso kuva D) Pystysuuntaisen jiirikulman säätöalue on -1°–47°. – Löysää lukitusvipua (26) vastapäivään. Huomautus: kun avaat lukitusvivun kokonaan, sahanterä kääntyy painovoiman vaikutuksesta noin 30° asentoon. – Vedä tai työnnä käsipyörää (19) kulissia pitkin, kunnes kulmaosoitin (64) on haluamasi pystysuuntaisen jiirikul- man kohdalla. – Pidä käsipyörää tässä asennossa ja kiristä lukitusvipu (26). Pystysuuntaisten perusjiirikulmien 0° ja 45° nopeaa ja tarkkaa säätöä varten työkalussa on tehtaalla asetetut ra- joittimet ((28), (25)). Vaakasuuntaisen jiirikulman säätö (kulmaohjain) (katso kuva E) Huomautus: käytä suippojen palojen (pitkät kiilat) sahauk- sessa asianmukaisia apuvälineitä. Vaakasuuntaista jiirikulmaa voi säätää vasemman puolen 60° ja oikean puolen 60° välisellä alueella. – Avaa lukkonuppi (65), jos se on kiinni. – Käännä kulmaohjainta, kunnes kulmaosoitin (66) on halu- tun vaakasuuntaisen jiirikulman kohdalla. – Kiristä lukkonuppi (65). Usein käytettyjen vaakasuuntaisten jiirikulmien nopeaa ja tarkkaa säätämistä varten kulmaohjaimessa (3) on rajoi- tinruuvit vasemman ja oikean puolen 45°:n kulma-asetuksille ja 0°:n asennolle. – Avaa lukkonuppi (65), jos se on kiinni. – Käännä säätölevyä (67) ulospäin. – Kierrä kulmaohjainta niin, että halutun rajoitinruuvin kierre on säätölevyn oikealla puolella. – Käännä säätölevyä (67) sisäänpäin ja kierrä kulmaoh- jainta, kunnes rajoitinruuvin kierre on kiinni säätölevyssä. – Kiristä lukkonuppi (65). Suuntaisohjaimen säätö Suuntaisohjaimen (8) voi kohdistaa sahanterän vasemmalle (musta asteikko) tai oikealle (hopean värinen asteikko) puo- lelle. Luupin(68) merkki näyttää asteikolla(1) suuntaisoh- jaimen säädetyn etäisyyden sahanterään nähden. Kohdista suuntaisohjain haluamallesi teräpuolelle. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsSuomi | 177 Suuntaisohjaimen säätö, kun sahapöytää ei ole vedetty ulos – Avaa suuntaisohjaimen (8) kiinnityskahva (51). Siirrä suuntaisohjainta, kunnes luupin (68) merkki osoittaa ha- lutun etäisyyden sahanterään nähden. Kun sahapöytää ei ole vedetty ulos, noudatetaan hopean värisen asteikon (1) merkintää. – Lukitse painamalla kiinnityskahvaa (51) alaspäin. Suuntaisohjaimen säätö, kun sahapöytää on vedetty ulos (katso kuva F) – Aseta suuntaisohjain sahanterän oikealle puolelle. Siirrä suuntaisohjainta, kunnes luupin (68) merkki osoit- taa ala-asteikon kohtaa 33 cm. Lukitse painamalla kiinnityskahvaa (51) alaspäin. – Vedä sahapöydän levennysosan kiinnityskahvaa (18) ylöspäin ääriasentoon. – Vedä sahapöydän levennysosaa (11) ulospäin, kunnes etäisyydenosoitin (69) näyttää yläasteikolla halutun etäi- syyden sahanterään nähden. – Paina kiinnityskahvaa (18) alaspäin. Tämän myötä lukitset sahapöydän levennysosan. Lisäsuuntaisohjaimen säätö (katso kuva G) Ohuiden työkappaleiden ja pystysuuntaisten jiirikulmien sahausta varten täytyy asentaa lisäsuuntaisohjain (52) suuntaisohjaimeen (8). Lisäsuuntaisohjaimen voi asentaa suuntaisohjaimeen (8) tarpeen mukaan vasemmalle tai oikealle. Työkappaleet saattavat sahauksen yhteydessä jumittua suuntaisohjaimen ja sahanterän väliin. Tällöin nouseva terä voi tarttua työkappaleeseen ja singota sen ympäriinsä. Säädä siksi lisäsuuntaisohjain niin, että ohjaimen loppupää on sahanterän etumaisen hampaan ja halkaisuveitsen etu- reunan välisellä alueella. – Avaa sitä varten kiinnityssarjan (39) kaikki siipimutterit ja siirrä lisäsuuntaisohjainta, kunnes se on enää kiinni vain kahdella etumaisella ruuvilla. – Kiristä siipimutterit. Halkaisuveitsen säätö Halkaisuveitsi (7) estää sahanterän (33) jumittumisen sa- hausuraan. Sen avulla vähennetään takaiskun vaaraa, jos sa- hanterä jumittuu työkappaleeseen. Varmista siksi aina, että halkaisuveitsi on säädetty oikein: – Sahanterän ja halkaisuveitsen säteittäisvälys saa olla kor- keintaan 3−8mm. – Halkaisuveitsen tulee olla sahausuraa kapeampi ja terä- runkoa paksumpi. – Halkaisuveitsen täytyy aina olla samassa linjassa sahante- rän kanssa. – Tavallisia katkaisusahauksia varten halkaisuveitsen täytyy aina olla mahdollisimman korkeassa asennossa. Halkaisuveitsen korkeuden säätö (katso kuva H) Urien sahausta varten halkaisuveitsen korkeutta pitää sää- tää. u Käytä sähkötyökalua urien ja huullosten sahaukseen vain asianmukaisen suojalaitteen (esimerkiksi tunne- lisuojus, painokampa) kanssa. – Avaa kiristysvipu (49) ja vedä suojus (6) pois halkaisu- veitsen (7) urasta. Jotta suojus ei vaurioidu, säilytä sitä rungossa olevassa pidikkeessä (22) (katso kuva R1). – Kierrä vipua (20) myötäpäivään ääriasentoonsa, jolloin sahanterä (33) on korkeimmassa asennossaan sahapöy- dän yläpuolella. – Avaa kiristysvipu (46). – Vedä halkaisuveitsi irti tapeista (47) (vedä kiristysvipua (46) hieman ulospäin) ja siirrä halkaisuveistä (7) alaspäin ääriasentoonsa. – Anna molempien tappien (47) lukittua halkaisuveitsen yläreikiin ja kiristä kiristysvipu (46). Käyttöönotto u Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja. Käynnistäminen (katsokuva I1) – Käännä suojakansi (21) ylös. – Käynnistä moottori vihreällä käynnistyskytkimellä (70). Sammuttaminen (katsokuva I2) – Paina suojakantta (21). Sähkökatkos Käynnistyskytkin on ns. nollajännitekytkin, joka estää sähkö- työkalun uudelleenkäynnistymisen sähkökatkoksen jälkeen (esim. jos pistotulppa irrotetaan käytön aikana). Kun haluat ottaa sähkötyökalun taas käyttöön, sinun on pai- nettava uudelleen vihreää käynnistyspainiketta (70). Työskentelyohjeita Yleisiä sahausohjeita u Ennen kaikkia sahauksia on varmistettava, ettei sa- hanterä voi missään vaiheessa koskettaa ohjaimia tai laitteen muita osia. u Käytä sähkötyökalua urien ja huullosten sahaukseen vain asianmukaisen suojalaitteen (esimerkiksi tunne- lisuojus, painokampa) kanssa. u Älä käytä sähkötyökalua rakojen (työkappaleessa päättyvä ura) tekemiseen. Suojaa sahanterää iskuilta ja kolhuilta. Älä kohdista sahante- rään sivuttaista kuormitusta. Halkaisuveitsen tulee olla kohdakkain sahanterän kanssa, jotta työkappale ei jumitu. Älä missään tapauksessa sahaa kieroja työkappaleita. Työ- kappaleessa on aina oltava suora reuna, jonka voi painaa suuntaisohjainta vasten. Pidä työntöpalikkaa aina säilytyspaikassaan sähkötyöka- lussa. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)178 | Suomi Käyttäjän sijainti (katso kuva J) u Älä missään tapauksessa seiso samassa linjassa sa- hanterän kanssa. Seiso aina sivussa sahanterän ohjai- men puolella. Takapotku voi singota työkappaleen suu- rella nopeudella sahan edessä ja sahanterän kanssa sa- massa linjassa seisovia henkilöitä kohden. – Pidä kädet, sormet ja käsivarret loitolla pyörivästä sahan- terästä. Huomioi tällöin seuraavat ohjeet: – Ota molemmin käsin kiinni työkappaleesta ja paina sitä tu- kevasti sahapöytää vasten. – Käytä ohuiden työkappaleiden ja pystysuuntaisten jiirikul- mien sahaamiseen aina mukana toimitettua työntöpalik- kaa (13) ja lisäsuuntaisohjainta (52). Sahauslinjan merkintä (katso kuva K) – Merkitse sahanterän paksuus pyöreään keltaiseen tarraan (5). Tämän myötä voit kohdistaa työkappaleen tarkasti sahaan suojusta avaamatta. Työkappaleen enimmäismitat Pystysuuntainen jiirikulma Työkappaleen maks. kor- keus [mm]

Sahaaminen Suoralinjainen sahaaminen – Säädä suuntaisohjain (8) halutulle sahausleveydelle. – Aseta työkappale sahapöydälle suojuksen (6) eteen. – Nosta tai laske sahanterää vivulla (20), kunnes sahante- rän (33) ylähampaat ovat n. 3−6mm:n verran työkappa- letta ylempänä. – Käynnistä sähkötyökalu. – Sahaa tasaisesti työkappaleen läpi. Jos painat liian voimakkaasti, teräkärjet saattavat ylikuu- mentua ja työkappale voi vahingoittua. – Sammuta sähkötyökalu ja odota, kunnes sahanterä on py- sähtynyt paikalleen. Pystysuuntaisen jiirikulman sahaaminen – Säädä haluamasi sahanterän pystysuuntainen jiirikulma. Kun sahanterä on kallellaan vasemmalle, suuntaisohjaimen(8) täytyy olla sahanterän oikealla puo- lella. – Noudata työvaiheita, jotka on kuvattu kohdassa: (katso "Suoralinjainen sahaaminen", Sivu178) Vaakasuuntaisen jiirikulman sahaaminen (katso kuva L) – Säädä haluamasi vaakasuuntainen jiirikulma kulmaohjai- meen (3). – Aseta työkappale profiilikiskoa (34) vasten. Profiili ei saa olla sahauslinjalla. Avaa tässä tapauksessa kiinnitysmutterit (56) ja siirrä profiilikiskoa. – Nosta tai laske sahanterää vivulla (20), kunnes sahante- rän (33) ylähampaat ovat n. 3−6mm:n verran työkappa- letta ylempänä. – Käynnistä sähkötyökalu. – Paina työkappaletta kädellä profiilikiskoa (34) vasten ja siirrä toisella kädellä kulmaohjainta lukkonupin (65) avulla hitaasti ohjainurassa (9) eteenpäin. – Sammuta sähkötyökalu ja odota, kunnes sahanterä on py- sähtynyt paikalleen. Vaakasuuntaisen jiirikulman sahaus lukitun työntökelkan kanssa – Säädä haluamasi vaakasuuntainen jiirikulma kulmaohjai- meen (3). – Kulmaohjaimen (3) täytyy liikkua esteettömästi ohjausu- rassa (9) (vasemmalla tai oikealla). Löysää sitä varten tar- vittaessa lukitusruuvia (54). – Noudata kuvattuja työvaiheita: (katso "Suoralinjainen sa- haaminen", Sivu178) Vaakasuuntaisen jiirikulman sahaus työntökelkan avulla – Säädä haluamasi vaakasuuntainen jiirikulma kulmaohjai- meen (3). – Vedä työntökelkan kiinnityskahvaa (29) ylöspäin ääria- sentoon ja vedä työntökelkkaa (2) eteenpäin. – Aseta työkappale sahapöydälle suojuksen (6) eteen. – Kohdista kulmaohjain (3) työkappaleen eteen vasempaan ohjausuraan (9). Lukitse tämä asento kiristämällä lukitus- ruuvi (54). – Noudata kuvattuja työvaiheita: (katso "Suoralinjainen sa- haaminen", Sivu178) Perusasetusten tarkistus ja säätö Raskaan käytön jälkeen sähkötyökalun perusasetukset täy- tyy tarkastaa ja tarvittaessa säätää tarkkojen sahaustulosten varmistamiseksi. Siihen tarvitaan kokemusta ja asianmukaista erikoistyökalua. Valtuutetut Bosch-huoltopisteet suorittavat nämä tehtävät nopeasti ja luotettavasti. Pystysuuntaisten perusjiirikulmien 0°/45° rajoittimien säätö – Aseta sähkötyökalu käyttöasentoon. – Säädä sahanterän pystysuuntainen 0°:een jiirikulma. – Poista suojus (6). Tarkistus (katso kuva M1) – Säädä kulmatulkin asennoksi 90° ja aseta se sahapöydälle (17). Kulmatulkin varren täytyy olla koko pituudeltaan kiinni sa- hanterässä (33). Säätäminen (katso kuva M2) – Avaa ruuvi (71). Sen avulla voi siirtää 0°:een rajoitinta (28). – Avaa lukitusvipu (26). – Työnnä käsipyörä (19) 0°:een rajoitinta vasten, kunnes kulmatulkin varsi on koko pituudeltaan kiinni sahante- rässä. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsSuomi | 179 – Pidä käsipyörää tässä asennossa ja kiristä lukitusvipu (26). – Kiristä ruuvi (71). Jos kulmaosoitin (64) ei ole säädön jälkeen kohdakkain as- teikon (27) 0°-merkin kanssa, avaa ruuvi (72) tavanomai- sella ristipääruuvitaltalla ja kohdista kulmaosoitin 0°-merk- kiin. Toista yllä kuvatut työvaiheet vastaavasti 45°:een pystysuun- taisen jiirikulman säädössä (avaa ruuvi (73) ja siirrä 45°:een rajoitinta (25)). Kulmaosoittimen (64) asentoa ei saa tässä yhteydessä muuttaa. Sahanterän yhdensuuntaisuus kulmaohjaimen ohjausuriin nähden (katso kuva N) – Aseta sähkötyökalu käyttöasentoon. – Poista suojus (6). Tarkistus – Merkitse lyijykynällä ensimmäinen vasen hammas, joka näkyy takana pöydän sisäosan yläpuolella. – Säädä kulmatulkin asennoksi 90° ja aseta se ohjausuran (9) reunaa vasten. – Siirrä kulmatulkin vartta, kunnes se koskettaa merkittyä hammasta, ja mittaa sahanterän ja ohjausuran välinen etäisyys. – Pyöritä sahanterää, kunnes merkitty hammas on edessä pöydän sisäosan yläpuolella. – Siirrä kulmatulkkia pitkin ohjausuraa merkattuun sahante- rän hampaaseen. – Mittaa taas etäisyys sahanterästä ohjausuraan. Molempien mitattujen etäisyyksien täytyy olla identtisiä. Säätäminen – Avaa sahapöydän alapuolen etuosan kuusiokoloruuvit (74) ja sahapöydän alapuolen takaosan kuusiokoloruuvit (75) mukana toimitetulla kuusiokoloavaimella (37). – Siirrä varovasti sahanterää, kunnes se on yhdensuuntai- nen ohjausuraan (9) nähden. – Kiristä kaikki ruuvit (74) ja (75). Sahapöydän etäisyydenosoittimen säätäminen (katsokuva O) – Aseta suuntaisohjain sahanterän oikealle puolelle. Siirrä suuntaisohjainta, kunnes luupin(68) merkki osoit- taa ala-asteikon kohtaa33 cm. Lukitse painamalla kiinnityskahvaa(51) alaspäin. – Vedä kiinnityskahvaa(18) ylöspäin ääriasentoon ja vedä sahapöydän levennysosaa(11) ulospäin ääriasentoon. Tarkistus Etäisyydenosoittimen (69) näyttämän arvon yläasteikolla (1) ja luupin (68) merkinnän osoittaman arvon ala-asteikolla (1) täytyy olla identtisiä. Säätäminen – Vedä sahapöydän levennysosaa (11) ulospäin ääriasen- toon. – Löysää ruuvia (76) ristipääruuvitaltalla ja kohdista etäi- syydenosoitin (69) 33 cm:n merkkiin yläasteikolla (1). Suuntaisohjaimen yhdensuuntaisuuden säätäminen (katsokuva P) – Aseta sähkötyökalu käyttöasentoon. – Poista suojus (6). – Avaa suuntaisohjaimen kiristysvipu (51) ja siirrä ohjainta, kunnes se koskettaa sahanterää. Tarkistus Suuntaisohjaimen (8) täytyy koskettaa sahanterää koko pi- tuudeltaan. Säätäminen – Avaa kuusiokoloruuvit (77) mukana toimitetulla kuusioko- loavaimella (37). – Liikuta varovasti suuntaisohjainta (8), kunnes se kosket- taa sahanterää koko pituudeltaan. – Pidä suuntaisohjain tässä asennossa ja paina kiristysvipua (51) alaspäin. – Kiristä kaikki kuusiokoloruuvit (77). Suuntaisohjaimen kiristysvoiman säätö Suuntaisohjaimen (8) kiristysvoima voi vähentyä runsaan käytön myötä. – Kiristä säätöruuvia (31), kunnes suuntaisohjaimen saa taas lukittua kunnolla sahapöytään. Suuntaisohjaimen luupin säätäminen (katso kuva P) – Aseta sähkötyökalu käyttöasentoon. – Poista suojus(6). – Siirrä suuntaisohjainta(8) oikealta puolelta, kunnes se koskettaa sahanterää. Tarkistus Luupin (68) merkinnän täytyy olla kohdakkain asteikon (1) 0 mm:n merkin kanssa. Säätäminen – Avaa ruuvi (78) ristipääruuvitaltalla ja kohdista merkintä 0 mm:n merkkiin. Pöydän sisäosan tason säätäminen (katso kuva Q) Tarkistus Pöydän sisäosan (32) etusivun täytyy olla sahapöydän ta- salla tai vähän sen alapuolella. Takasivun täytyy olla saha- pöydän tasalla tai hieman sen yläpuolella. Säätäminen – Ota pöydän sisäosa (32) pois. – Säädä kuusiokoloavaimella (37) neljä säätöruuvia (79) oikean tasoon. Säilytys ja kuljetus Laiteosien säilytys (katso kuvat R1−R6) Tietyt laiteosat voi kiinnittää kätevästi sähkötyökalun asiaan- kuuluviin säilytyskohtiin. – Irrota lisäsuuntaisohjain (52) suuntaisohjaimesta (8). – Aseta kaikki irrotetut laiteosat rungossa oleviin säilytys- paikkoihin (katso seuraava taulukko). Bosch Power Tools 1 609 92A 5UD | (01.10.2020)180 | Suomi Kuv

Osa Säilytyspaikka R1 Suojus (6) ripustetaan pidikkeeseen (22) ja kiristetään kiristysvi- vulla (49)

Lisäsuuntaisohjaimen kiinnityssarja (39) kiinnitetään pidikkeisiin (80) R2 Imuadapteri (41) työnnetään kiinni pitimiin (81)

Käyttämättömät sa- hanterät ripustetaan sahanterien säily- tyspaikkaan (82) ja suojus (14) kiinnitetään sen päälle kiinnitysmutterilla (12) R3 Lenkkiavain (15) ripustetaan sahanterien säily- tyspaikkaan (82) ja suojus (14) kiinnitetään sen päälle kiinnitysmutterilla (12) R3 Työntöpalikka (13) kiinnitetään paikalleen kiinni- tysmutterilla (12) R4 Kuusiokoloavain (37) työnnetään pidikkeisiin (83) R4 Suuntaisohjain (8) työnnetään suuntaisohjaimen säilytyspaikkaan (36) R5 Kulmaohjain (3) työnnetään kiinni pitimiin (23)

Lisäsuuntaisohjain (52) työnnetään lisäsuuntaisohjai- men säilytyspaikkaan ja kiin- nitetään pitimillä (84) Sähkötyökalun kantaminen Seuraavat toimenpiteet on suoritettava ennen sähkötyöka- lun kuljetusta: – Aseta sähkötyökalu kuljetusasentoon. – Poista kaikki lisätarvikkeet, joita ei voi kiinnittää kunnolla sähkötyökaluun. Kuljeta käyttämättömiä sahanteriä mieluiten suljetussa kotelossa. – Työnnä sahapöydän levennysosa (11) kokonaan sisään ja lukitse se painamalla kiinnityskahvaa (18) alaspäin. – Työnnä sahapöydän pidennysosa (10) kokonaan sisään ja kiristä lukitusruuvit (38) ohjaustankoihin (24). – Kääri sähköjohto johtopitimen (42) ympärille. – Käytä nostamiseen ja kuljettamiseen kantokahvoja (4). u Käytä sähkötyökalun kuljetukseen vain kuljetusvarus- teita, ei missään tapauksessa suojuksia. Hoito ja huolto Huolto ja puhdistus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste. Puhdistus Poista jokaisen työkerran jälkeen pöly ja purut paineilmalla tai siveltimellä. Sähkötyökalun voitelu Voiteluaine: moottoriöljy SAE 10/SAE 20 – Voitele kuvassa näytetyt sähkötyökalun kohdat tarvittaessa (katso kuva S). Valtuutettu Bosch-huoltopiste suorittaa huolto- ja korjaus- työt nopeasti ja luotettavasti. u Voitelu- ja puhdistusaineet on hävitettävä ympäris- töystävällisesti. Huomioi lakimääräykset. Toimenpiteet melun vähentämiseen Valmistajan toimenpiteet: – Pehmeä käynnistys – Toimitetaan melua vähentävällä sahanterällä Käyttäjän toimenpiteet: – Asennus tärinää estävään ja tukevaan työtasoon – Vähämeluisten sahanterien käyttäminen – Sahanterän ja sähkötyökalun säännöllinen puhdistus Lisätarvikkeet Tuotenumero Pölypussi 2 605 411 205 Kulmaohjain 2 610 015 508 Työntöpalikka 2 610 015 022 Työpenkki GTA 6000 0 601 B24 100 Sahanterät puun, levyjen, paneelien ja listojen sahaus- töihin Koskee seuraavia tyyppejä: 3 601 M30 402/... 432/... 462/... 472 Sahanterä 254x30 mm, 40 ham- masta

Koskee seuraavia tyyppejä: 3 601 M30 442/... 4B2 Sahanterä 254x25,4 mm, 40 ham- masta

Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsΕλληνικά | 181 Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi Muut asiakaspalvelun yhteystiedot löydät kohdasta: www.bosch-pt.com/serviceaddresses Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Koskee vain EU‑maita: Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikka- laitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkö- työkalut tulee kerätä erikseen ja toimittaa ympäristöystävälli- seen uusiokäyttöön.

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direk- tiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardi- en vaatimusten mukaisia. Pöytäpyörösaha Tuotenumero
