NÁVOD K OBSLUZE GCM 350254 Professional BOSCH

• Dodatkowa prowadni- ca równoległa (52) umieścić w schowku prowad- nicy równoległej i zablokować za pomocą klamry zaciskowej (84) Przenoszenie elektronarzędzia Przed transportem elektronarzędzia należy wykonać nastę- pujące czynności: – Ustawić elektronarzędzie w pozycji transportowej. – Należy zdjąć wszystkie elementy osprzętu, których nie można stabilnie przymocować do elektronarzędzia. Na czas transportu nieużywane tarcze należy w miarę możliwości umieścić w zamykanym pojemniku. – Wsunąć element poszerzający stół (11) całkowicie do środka i nacisnąć uchwyt mocujący (18) do dołu, aby go unieruchomić. – Wsunąć przedłużkę stołu (10) całkowicie do środka i mocno dokręcić śruby blokujące (38) na drążkach prowa- dzących (24). – Owinąć przewód sieciowy wokół uchwytów (42). – Do podnoszenia lub transportu należy użyć specjalnych uchwytów transportowych(4). u Podczas transportu elektronarzędzia należy używać wyłącznie urządzeń transportowych, nigdy nie wolno używać w tym celu urządzeń zabezpieczających. Konserwacja i serwis Konserwacja i czyszczenie u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda. u Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę. Jeżeli konieczna okaże się wymiana przewodu przyłączenio- wego, należy zlecić ją firmie Bosch lub autoryzowanemu ser- 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsČeština | 229 wisowi elektronarzędzi Bosch, co pozwoli uniknąć ryzyka za- grożenia bezpieczeństwa. Czyszczenie Pył i wióry należy usuwać po każdym użyciu, przedmuchując sprężonym powietrzem lub za pomocą pędzelka. Smarowanie elektronarzędzia Smar: Olej silnikowy SAE 10/SAE 20 – W razie potrzeby należy nasmarować elek- tronarzędzie, nakładając olej w zaznaczo- nych miejscach (zob. rys.S). Autoryzowany serwis firmy Bosch wykona te prace szybko i niezawodnie. u Środki smarne i czyszczące należy utylizować zgodnie z zasadami ochrony środowiska. Należy przy tym prze- strzegać także przepisów prawnych. Kroki służące do redukcji hałasu Kroki podjęte przez producenta: – System łagodnego rozruchu – W wyposażeniu standardowym znajduje się specjalna tar- cza obniżająca poziom hałasu Kroki, które powinien podjąć użytkownik: – Bezwibracyjny montaż na stabilnym podłożu – Zastosowanie tarcz o funkcjach redukujących hałas – Regularne czyszczenie tarczy i elektronarzędzia Osprzęt Numer katalogowy Worek na pył 2 605 411 205 Prowadnica kątowa 2 610 015 508 Drążek prowadzący 2 610 015 022 Stół roboczy GTA6000 0 601 B24 100 Tarcze do drewna i płyt, do paneli i listew Dotyczy następujących typów: 3 601 M30 402/ p. 432
• Tarcza 254x30 mm, 40 zębów 2 608 640 443 Tarcza 254x30 mm, 60 zębów 2 608 640 444 Dotyczy następujących typów: 3 601 M30 442/ B2 Tarcza 254x25,4 mm, 40 zębów 2 608 640 901 Tarcza 254x25,4 mm, 60 zębów 2 608 640 902 Obsługa klienta oraz doradztwo dotyczące użytkowania Ze wszystkimi pytaniami, dotyczącymi naprawy ikonserwa- cji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem. Przy wszystkich zgłoszeniach oraz zamówieniach części za- miennych konieczne jest podanie 10‑cyfrowego numeru ka- talogowego, znajdującego się na tabliczce znamionowej pro- duktu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Jutrzenki 102/104 02-230 Warszawa Na www.serwisbosch.com znajdą Państwo wszystkie szcze- góły dotyczące usług serwisowych online. Tel.: 22 7154450 Faks: 22 7154440 E-Mail: bsc@pl.bosch.com www.bosch-pt.pl Pozostałe adresy serwisów znajdują się na stronie: www.bosch-pt.com/serviceaddresses Utylizacja odpadów Elektronarzędzia, osprzęt i opakowanie należy doprowadzić do powtórnego przetworzenia zgodnie z obowiązującymi przepisami ochrony środowiska. Nie wolno wyrzucać elektronarzędzi razem z odpadami z gospodarstwa domowego! Tylko dla krajów UE: Zgodnie z dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego, niezdatne do użytku elektronarzędzia należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnie z obo- wiązującymi przepisami ochrony środowiska. Čeština Bezpečnostní upozornění Všeobecná varovná upozornění pro elektrické nářadí VÝSTRAHA Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace aspecifikace ktomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění. Všechna varovná upozornění apokyny do budoucna uschovejte. Vupozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) ana elektrické nářadí napájené akumulátorem (bez síťového kabelu). Bosch Power Tools 1 609 92A 5UD | (01.10.2020)230 | Čeština Bezpečnost pracoviště u Udržujte pracoviště včistotě adobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést kúrazům. u Selektrickým nářadím nepracujte vprostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit. u Děti ajiné osoby udržujte při použití elektrického nářadí vbezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím. Elektrická bezpečnost u Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Selektrickým nářadím sochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky aodpovídající zásuvky snižují riziko zásahu elektrickým proudem. u Zabraňte kontaktu těla suzemněnými povrchy, jako jsou např. potrubí, topení, sporáky achladničky. Je‑li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. u Chraňte elektrické nářadí před deštěm avlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem. u Dbejte na účel kabelu. Nepoužívejte jej knošení elektrického nářadí nebo kvytažení zástrčky ze zásuvky. Udržujte kabel vbezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. u Pokud pracujete selektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé ipro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. u Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem. Osobní bezpečnost u Buďte pozorní, dávejte pozor na to, co děláte apřistupujte kpráci selektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést kvážným poraněním. u Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv sprotiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění. u Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte‑li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít kúrazu. u Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se votáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít kporanění. u Nepřeceňujte své síly. Zajistěte si bezpečný postoj audržujte vždy rovnováhu. Tím můžete elektrické nářadí vneočekávaných situacích lépe kontrolovat. u Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy aoděv udržujte vbezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. u Lze‑li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny asprávně použity. Odsávání prachu může snížit ohrožení prachem. u Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití anezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy. Svědomité zacházení apoužívání elektrického nářadí u Elektrické nářadí nepřetěžujte. Pro svou práci použijte ktomu určené elektrické nářadí. Svhodným elektrickým nářadím budete pracovat vdané oblasti lépe abezpečněji. u Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout avypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné amusí se opravit. u Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí. u Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které sním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je‑li používáno nezkušenými osobami. u Pečujte oelektrické nářadí apříslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují anevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí. u Řezné nástroje udržujte ostré ačisté. Pečlivě ošetřované řezné nástroje sostrými řeznými hranami se méně vzpřičují adají se snáze vést. u Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky aprováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést knebezpečným situacím. u Udržujte rukojeti aúchopové plochy suché, čisté abez oleje amaziva. Kluzké rukojeti aúchopové plochy 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsČeština | 231 neumožňují bezpečnou manipulaci aovládání nářadí vneočekávaných situacích. Servis u Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem apouze soriginálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována. Bezpečnostní pokyny pro stolní pily Upozornění kochranným krytům u Ochranné kryty ponechte na místě. Ochranné kryty musí být funkční asprávně namontované. Je-li ochranný kryt uvolněný, poškozený, nebo pokud nefunguje správně, je nutné jej opravit nebo vyměnit. u Při každém kompletním průchodu obrobkem vždy používejte ochranný kryt pilového kotouče arozvírací klín. Prochází-li při řezu pilový kotouč obrobkem vcelé jeho tloušťce, pomáhá ochranný kryt adalší bezpečnostní prvky snižovat nebezpečí poranění. u Jakmile dokončíte práci, při které bylo nutné sejmout ochranný kryt a/nebo rozvírací klín (např. drážkování), celý ochranný systém znovu upevněte. Ochranný kryt arozvírací klín pomáhají snižovat riziko zranění. u Před sepnutím spínače se ujistěte, že se pilový kotouč nedotýká ochranného krytu, rozvíracího klínu ani obrobku. Neúmyslný kontakt mezi těmito předměty apilovým kotoučem může vést knebezpečným situacím. u Rozvírací klín nastavte podle instrukcí vnávodu kpoužití. Nesprávné nastavení mezery, umístění azarovnání rozvíracího klínu mohou způsobit jeho nefunkčnost při snižování rizika zpětného rázu. u Aby rozvírací klín správně fungoval, musí být vkontaktu sobrobkem. Rozvírací klín nebude mít při řezání obrobků požadovaný efekt, pokud jsou příliš krátké arozvíracího klínu se nedotýkají. Za takových podmínek nemůže rozvírací klín zabránit zpětnému rázu. u Používejte pilový kotouč vhodný pro rozvírací klín. Aby rozvírací klín správně fungoval, musí průměr pilového kotouče odpovídat příslušnému rozvíracímu klínu, tělo pilového kotouče musí být tenčí než tloušťka rozvíracího klínu ašířka řezu pilového kotouče musí být větší než tloušťka rozvíracího klínu. Varování kprocesu řezání u NEBEZPEČÍ: Nikdy nevkládejte prsty ani ruce do blízkosti nebo do roviny pilového kotouče. Při chvilkové nepozornosti nebo uklouznutí může dojít kpřiblížení vaší ruky směrem kpilovému kotouči anáslednému vážnému zranění. u Obrobky posouvejte kpilovému kotouči pouze proti směru jeho otáčení. Posouvání obrobku ve stejném směru, kterým se otáčí nad stolem pilový kotouč, může způsobit stažení obrobku avaší ruky na pilový kotouč. u Při podélných řezech nikdy nepoužívejte kpodávání obrobku úhlový doraz anepoužívejte podélnou dorazovou lištu jako délkový doraz při příčných řezech súhlovým dorazem. Vedení obrobku pomocí podélného dorazu aúhlového dorazu zároveň zvyšuje pravděpodobnost zablokování pilového kotouče azpětného rázu. u Při podélných řezech vždy tlačte na obrobek mezi dorazovou lištou apilovým kotoučem. Je-li vzdálenost mezi dorazovou lištou apilovým kotoučem menší než 150mm, používejte posuvnou tyč. Je-li vzdálenost menší než 50mm, používejte posuvný blok. „Pomocné prvky“ vám pomohou udržet ruce vbezpečné vzdálenosti od pilového kotouče. u Používejte pouze posuvné tyče dodávané výrobcem nebo vyrobené podle pokynů. Tato posuvná tyč vám zajistí dostatečnou vzdálenost mezi rukou apilovým kotoučem. u Nikdy nepoužívejte poškozenou nebo naříznutou posuvnou tyč. Poškozená posuvná tyč se může zlomit azpůsobit smeknutí vaší ruky směrem kpilovému kotouči. u Neprovádějte žádné práce volnou rukou bez opory. Pro nastavení avedení obrobku vždy používejte podélný nebo úhlový doraz. „Práce volnou rukou bez opory“ znamená podepření či vedení obrobku rukou namísto podélného nebo úhlového dorazu. Řezání sdržením obrobku volnou rukou vede knesprávnému zarovnání, zablokování azpětnému rázu. u Nikdy se nenatahujte kolem rotujícího pilového kotouče ani nad něj. Při natahování pro obrobek hrozí náhodný kontakt spohybujícím se pilovým kotoučem. u Vyrovnání dlouhých a/nebo širokých obrobků zajistěte pomocí doplňkových podstavců umístěných pod zadní část a/nebo po stranách pilového stolu. Dlouhé a/nebo široké obrobky mají tendenci se naklánět přes okraj stolu, amohou tak způsobit ztrátu kontroly nad prací, zablokování pilového kotouče nebo zpětný ráz. u Obrobky posouvejte rovnoměrnou rychlostí. Obrobky neohýbejte ani jimi nekruťte. Pokud dojde kzáseku, nářadí ihned vypněte, vytáhněte jej ze zásuvky aodstraňte překážku. Zaseknutí pilového kotouče vobrobku může způsobit zpětný ráz nebo zastavit motor. u Nevyjímejte zpily odřezky, dokud ještě pracuje. Materiál se může zaseknout mezi dorazovou lištu či ochranný kryt apilový kotouč astáhnout vám pak prsty kpilovému kotouči. Pilu vypněte apočkejte, než se pilový kotouč úplně zastaví, ateprve poté vyjměte zaseknutý materiál. u Při podélném řezu obrobků, jejichž tloušťka je nižší než 2mm, používejte doplňkovou dorazovou lištu vkontaktu shorní plochou stolu. Tenký obrobek se může vklínit pod podélnou vodicí lištu azpůsobit zpětný ráz. Příčiny zpětného rázu asouvisející pokyny Zpětný ráz je náhlá reakce obrobku způsobená zaseknutím pilového kotouče nebo nesprávně zarovnanou linií řezu vobrobku vzhledem kpilovému kotouči, případně Bosch Power Tools 1 609 92A 5UD | (01.10.2020)232 | Čeština zaseknutím obrobku mezi pilovým kotoučem apodélnou vodicí lištou či jiným upevněným předmětem. Při zpětném rázu často dojde ke zvednutí obrobku ze stolu zadní částí pilového kotouče ajeho vymrštění směrem kobsluze. Zpětný ráz je výsledkem špatných a/nebo nesprávných pracovních postupů apodmínek při použití pily alze mu zabránit dodržováním příslušných níže uvedených opatření. u Nikdy nestůjte vrovině spilovým kotoučem. Vždy se postavte na stejnou stranu pilového kotouče, na které se nachází dorazová lišta. Zpětný ráz může obrobek vyhodit vysokou rychlostí směrem kosobě stojící před pilovým kotoučem nebo vjeho rovině. u Nikdy nesahejte přes pilový kotouč nebo za něj za účelem přitažení nebo podepření obrobku. Může dojít knáhodnému kontaktu spilovým kotoučem nebo kvtažení vašich prstů směrem kpilovému kotouči při zpětném rázu. u Nikdy nedržte ani netlačte obrobek, který se má odříznout, proti rotujícímu pilovému kotouči. Tlak odřezávaného obrobku proti pilovému kotouči způsobí zablokování azpětný ráz. u Dorazovou lištu nastavte tak, aby byla rovnoběžně spilovým kotoučem. Nesprávně zarovnaná lišta způsobí zaklínění pilového kotouče vobrobku anásledný zpětný ráz. u Při provádění řezů, které nevedou skrz obrobek, jako je drážkování, používejte kvedení obrobku po stole adorazu přítlačný hřeben. Přítlačný hřeben pomáhá zajistit obrobek vpřípadě zpětného rázu. u Velké panely řádně podepřete, abyste minimalizovali riziko zaseknutí kotouče azpětného rázu. Velké panely se prohýbají vlastní hmotností. Podpěru(y) je nutné instalovat pod všechny části panelu, které přečnívají zhorní desky stolu. u Buďte obzvláště opatrní při řezání obrobků, které jsou zkroucené, ohnuté, zdeformované nebo nemají rovný okraj, podle kterého by bylo možné je vést pomocí úhlového dorazu či dorazové lišty. Zdeformovaný, zkroucený nebo zvlněný obrobek je nestabilní azpůsobuje vychýlení pilového kotouče vřezné spáře, zablokování azpětný ráz. u Nikdy neřežte více než jeden obrobek, ať už položené na sebe, nebo vedle sebe. Pilový kotouč by mohl jeden nebo více kusů zvednout azpůsobit zpětný ráz. u Při opětovném spouštění pily spilovým kotoučem vobrobku nastavte pilu do středu řezné spáry tak, aby se zuby nedotýkaly materiálu. Pokud se pilový kotouč po spuštění pily zasekne, mohl by obrobek zvednout azpůsobit zpětný ráz. u Pilové kotouče udržujte čisté, naostřené adostatečně upevněné. Nikdy nepoužívejte zdeformované kotouče nebo kotouče sprasklými či ulomenými zuby. Ostré asprávně upevněné pilové kotouče minimalizují riziko zablokování, zadrhnutí azpětného rázu. Upozornění kobsluze stolní pily u Vypněte stolní pilu avytáhněte napájecí kabel, pokud vyjímáte vložku stolu, vyměňujete pilový kotouč nebo upravujete rozvírací klín či ochranný kryt kotouče apokud necháváte pilu bez dozoru. Preventivní opatření pomáhají zabránit nehodám. u Nikdy nenechávejte nářadí vchodu bez dozoru. Vypněte jej aneodcházejte, dokud se nářadí úplně nezastaví. Nehlídaná pila vchodu představuje nekontrolované riziko. u Stolní pilu umístěte na rovnou plochu sdobrým osvětlením, kde budete mít pevný povrch pod nohama audržíte snadno rovnováhu. Stolní pila by měla být umístěna do dostatečně velkého prostoru, kde bude možné snadno pracovat sobrobkem dané velikosti. Stísněné atmavé prostory či nerovná kluzká podlaha přivolávají nehody. u Stolní pilu často čistěte aodstraňujte piliny zpod pilového stolu a/nebo ze zařízení ke sběru prachu. Nahromaděné piliny jsou hořlavé amůže dojít kjejich samovznícení. u Stolní pila musí být zajištěna. Není-li stolní pila správně zajištěna, může se hýbat nebo překlopit. u Před zapnutím stolní pily ze stolu odstraňte nářadí, odřezky apod. Vyrušení nebo případné zadření může být nebezpečné. u Používejte vždy jen kotouče se správnou velikostí itvarem (diamantovým nebo oblým) upínacího otvoru. Pilové kotouče, které neodpovídají upevňovacímu systému pily, se budou otáčet nerovnoměrně amohou způsobit ztrátu kontroly nad nářadím. u Nikdy nepoužívejte poškozené nebo nesprávné prvky kupevnění kotouče, jako například příruby, podložky, šrouby či matice. Tyto upevňovací prvky byly speciálně vyrobeny pro vaši pilu za účelem bezpečného provozu aoptimálního výkonu. u Nikdy si na stolní pilu nestoupejte ani ji nepoužívejte jako schůdky. Dojde-li knaklopení nářadí nebo neúmyslnému kontaktu sřezným nástrojem, může být následkem vážné zranění. u Ujistěte se, že je pilový kotouč namontován tak, aby se otáčel správným směrem. Na stolní pile nepoužívejte brusné kotouče, drátěné kartáče ani lešticí kotouče. Nesprávná montáž pilového kotouče nebo použití jiného než doporučeného příslušenství může způsobit vážné zranění. Dodatečné bezpečnostní pokyny u Při montáži pilového kotouče noste ochranné rukavice. Hrozí nebezpečí poranění. u Nepoužívejte pilové kotouče zrychlořezné oceli. Takové pilové kotouče mohou lehce prasknout. u Elektronářadí nikdy nepoužívejte bez vložky stolu. Vadnou vložku stolu vyměňte. Bez bezvadné vložky stolu se můžete poranit opilový kotouč. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsČeština | 233 u Udržujte pracoviště včistotě. Smíchání materiálu je mimořádně nebezpečné. Lehký kovový prach může vzplanout nebo vybuchnout. u Zvolte pilový kotouč, který je vhodný pro materiál, který chcete řezat. u Používejte pouze pilové kotouče, které odpovídají charakteristickým údajům uvedeným vtomto návodu kobsluze ana elektronářadí a jsou vyzkoušené podle EN847‑1 apříslušně označené. u Používejte pouze takové pilové kotouče, které jsou doporučené výrobcem tohoto elektronářadí akteré jsou vhodné pro materiál, který chcete řezat. u Veďte obrobek pouze proti běžícímu pilovému kotouči. Jinak hrozí nebezpečí zpětného rázu, když se pilový kotouč vobrobku zasekne. Symboly Následující symboly mohou mít význam při používání vašeho elektronářadí. Zapamatujte si prosím symboly ajejich význam. Správný výklad symbolů vám pomáhá elektronářadí lépe abezpečněji používat. Symboly ajejich význam Nedávejte ruce do oblasti řezání, když elektrické nářadí běží. Při kontaktu spilovým kotoučem hrozí nebezpečí poranění. Noste ochranné brýle. Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Noste ochrannou masku proti prachu. 3 601 M30 402 3 601 M30 432 3 601 M30 462 3 601 M30 472 ø 30 mm p. 4

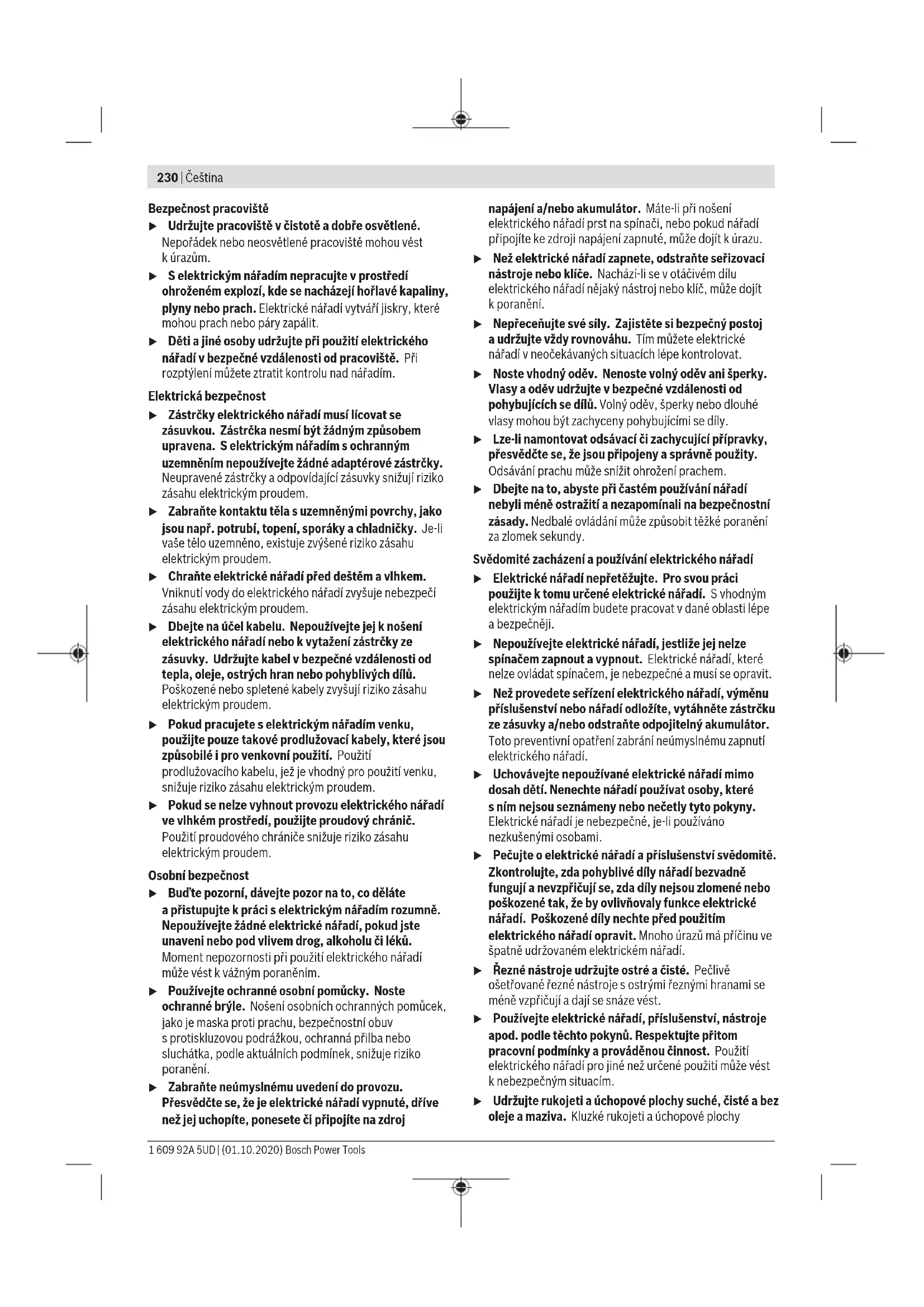

Dbejte na rozměry pilového kotouče. Průměr otvoru musí bez vůle pasovat na vřeteno nářadí. Pokud je nutné použít redukce, dbejte na to, aby rozměry redukce odpovídaly tloušťce těla kotouče aprůměru otvoru pilového kotouče adále průměru vřetena nářadí. Pokud možno používejte redukce, které jsou součástí dodávky pilového kotouče. Průměr pilového kotouče musí souhlasit súdajem na symbolu. Symboly ajejich význam

a Průměr pilového kotouče smí činit maximálně 254mm. b Tloušťka rozpěrného klínu činí 2,3mm. c Směr řezání zubů (směr šipky na pilovém kotouči) se musí shodovat se směrem šipky na rozpěrném klínu. d Při výměně pilového kotouče dbejte na to, aby šířka řezu nebyla menší než 2,4mm atloušťka těla pilového kotouče nebyla větší než 2,2mm. Jinak hrozí nebezpečí, že se rozpěrný klín vobrobku zasekne. Tloušťka rozpěrného klínu činí 2,3mm. Maximální možná výška obrobku činí 79 mm. Indikuje směr otáčení kliky pro spuštění (transportní poloha) azvednutí (pracovní poloha) pilového kotouče. Indikuje polohu aretační páčky pro zajištění pilového kotouče apři nastavení vertikálního pokosového úhlu (pilový kotouč lze naklápět). Směr otáčení šroubu srýhovanou hlavou pro zafixování/uvolnění úhlového dorazu na posuvném stole. Podle potřeby elektrické nářadí na vyznačených místech naolejujte. Elektrické nářadí třídy ochranyII má zesílenou nebo dvojitou izolaci. Značkou CE výrobce potvrzuje, že elektrické nářadí splňuje platné směrnice EU. Popis výrobku avýkonu Přečtěte si všechna bezpečnostní upozornění avšechny pokyny. Nedodržování bezpečnostních upozornění apokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Řiďte se obrázky vpřední části návodu kobsluze. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)234 | Čeština Použití vsouladu surčeným účelem Elektrické nářadí je určené jako stacionární stroj kprovádění podélných apříčných řezů srovným průběhem řezu do tvrdého aměkkého dřeva adále dřevotřískových adřevovláknitých desek. Přitom jsou možné vodorovné pokosové úhly od −60° do +60° asvislé pokosové úhly od -1° do 47°. Při použití příslušných pilových kotoučů je možné řezání hliníkových profilů aplastu. Zobrazené součásti Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce sobrázky. (1) Stupnice vzdálenosti pilového kotouče od podélného dorazu (2) Posuvné saně (3) Úhlový doraz (4) Držadlo (5) Nálepka pro vyznačení čáry řezu (6) Ochranný kryt (7) Rozpěrný klín (8) Podélný doraz (9) Vodicí drážka pro úhlový doraz (10) Prodloužení stolu pily (11) Rozšíření stolu pily (12) Upevňovací matice krytu přihrádky pro pilový kotouč apro zavěšení posouvací tyčky (13) Posouvací tyčka (14) Kryt přihrádky pro pilový kotouč (15) Očkové klíče (24mm; 23mm) (16) Montážní otvory (17) Stůl pily (18) Upínací páčka pro rozšíření stolu pily (19) Ruční kolo (20) Klika pro zvedání aspouštění pilového kotouče (21) Bezpečnostní krytka vypínače (22) Držák pro uložení ochranného krytu (23) Přídržná spona pro uložení úhlového dorazu (24) Vodicí tyč prodloužení stolu pily (25) Doraz pro pokosový úhel 45° (vertikální) (26) Aretační páčka pro nastavení svislého pokosového úhlu (27) Stupnice pro pokosový úhel (vertikální) (28) Doraz pro pokosový úhel 0° (vertikální) (29) Zajišťovací páčka pro posuvné saně (30) Vodicí drážkaV ve stole pily pro podélný doraz (31) Seřizovací šroub pro upínací sílu podélného dorazu (32) Vložka stolu (33) Pilový kotouč (34) Profilová kolejnice (35) Vodicí drážka pro podélný doraz (36) Přihrádka pro podélný doraz (37) Klíč na vnitřní šestihran (5mm) (38) Aretační šroub prodloužení stolu pily (39) Upevňovací sada pro přídavný podélný doraz (40) Vyfukování třísek (41) Odsávací adaptér (42) Držák kabelu (43) Upevňovací sada pro prodloužení stolu pily (44) Vedení tvaruV podélného dorazu (45) Spodní deska (46) Upínací páčka rozpěrného klínu (47) Polohovací kolíky pro rozpěrný klín (48) Výřezy pro vložku stolu (49) Upínací páčka pro ochranný kryt (50) Vodicí čep ochranného krytu (51) Upínací páčka podélného dorazu (52) Přídavný podélný doraz (53) Vodicí kolejnice úhlového dorazu (54) Šroub srýhovanou hlavou pro upevnění úhlového dorazu (55) Upevňovací sada pro profilovou kolejnici (56) Rýhovaná matice profilové kolejnice (57) Spodní kryt pilového kotouče (58) Upevňovací šroub spodního krytu pilového kotouče (59) Upínací matice (60) Páčka aretace vřetena (61) Upínací příruba (62) Unášecí příruba (63) Vřeteno nářadí (64) Ukazatel úhlu (vertikálního) (65) Zajišťovací knoflík pro libovolné pokosové úhly (horizontální) (66) Ukazatel úhlu (horizontálního) na úhlovém dorazu (67) Stavitelný plech (68) Lupa (69) Ukazatel vzdálenosti stolu pily (70) Tlačítko zapnutí (71) Šroub skřížovou drážkou pro nastavení dorazu 0° (72) Šroub ukazatele úhlu (vertikálního) (73) Šroub skřížovou drážkou pro nastavení dorazu 45° (74) Šrouby svnitřním šestihranem (5mm) vpředu pro nastavení rovnoběžnosti pilového kotouče 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsČeština | 235 (75) Šrouby svnitřním šestihranem (5mm) vzadu pro nastavení rovnoběžnosti pilového kotouče (76) Šroub ukazatele vzdálenosti stolu pily (77) Šrouby svnitřním šestihranem (5mm) pro nastavení rovnoběžnosti podélného dorazu (78) Šroub ukazatele vzdálenosti podélného dorazu (79) Seřizovací šrouby pro vložku stolu (80) Držák pro uložení upevňovací sady pro přídavný podélný doraz (81) Přídržná spona pro uložení odsávacího adaptéru (82) Přihrádka na pilový kotouč (83) Držák pro uložení klíče na vnitřní šestihran (84) Přídržná spona pro uložení přídavného podélného dorazu Technické údaje Stolní okružní pila GTS 10 XC GTS 10 XC GTS 10 XC Číslo zboží 3 601 M30 402 3 601 M30 472 3 601 M30 432 3 601 M30 462 Jmenovitý příkon W 2100 2000 1650 Jmenovité napětí V 220–240 230 110 Frekvence Hz 50/60 50/60 50/60 Otáčky naprázdno min

Omezení rozběhového proudu ● ● ● Doběhová brzda ● ● ● Ochrana proti přetížení ● ● ● Hmotnost podle EPTA-Procedure 01:2014 kg 35,0 35,0 35,0 Třída ochrany / II / II / II Rozměry (včetně odnímatelných prvků nářadí) Šířka × hloubka × výška mm 810 × 768 × 343 810 × 768 × 343 810 × 768 × 343 Rozměry vhodných pilových kotoučů Průměr pilového kotouče mm 254 254 254 Tloušťka těla kotouče mm < 2,2 < 2,2 < 2,2 Min. tloušťka zubu/ rozvod zubů mm > 2,4 > 2,4 > 2,4 Průměr otvoru mm 30 30 30 Stolní okružní pila GTS 10 XC GTS 10 XC Číslo zboží 3 601 M30 442 3 601 M30 4B2 Jmenovitý příkon W − 2100 Jmenovitý proud A 9,1 − Jmenovité napětí V 220–240 220 Frekvence Hz 50/60 60 Otáčky naprázdno min

Omezení rozběhového proudu ● ● Doběhová brzda ● ● Ochrana proti přetížení ● ● Hmotnost podle EPTA-Procedure 01:2014 kg 35,0 35,0 Třída ochrany / II / II Rozměry (včetně odnímatelných prvků nářadí) Šířka × hloubka × výška mm 810 × 768 × 343 810 × 768 × 343 Rozměry vhodných pilových kotoučů Průměr pilového kotouče mm 254 254 Tloušťka těla kotouče mm < 2,2 < 2,2 Min. tloušťka zubu/ rozvod zubů mm > 2,4 > 2,4 Bosch Power Tools 1 609 92A 5UD | (01.10.2020)236 | Čeština Stolní okružní pila GTS 10 XC GTS 10 XC Průměr otvoru mm 25,4 25,4 Maximální rozměry obrobku: (viz „Maximální rozměry obrobku“, Stránka241) Informace ohluku Hodnoty hlučnosti zjištěné podleEN 62841-3-1. Hladina hluku elektrického nářadí stanovená za použití váhového filtruA činí typicky: hladina akustického tlaku92dB(A); hladina akustického výkonu105dB(A). Nejistota K=3dB. Noste chrániče sluchu! Hodnota hluku, uvedená vtěchto pokynech, byla změřena pomocí normované měřicí metody alze ji použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení hlukem. Uvedená hodnota hlučnosti reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou údržbou, může se úroveň hlučnosti lišit. To může zatížení hlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení hlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatížení hlukem po celou pracovní dobu výrazně snížit. Montáž u Zabraňte neúmyslnému nastartování elektronářadí. Během montáže apři všech pracích na elektronářadí nesmí být síťová zástrčka připojena ke zdroji proudu. Obsah dodávky Před prvním uvedením elektronářadí do provozu zkontrolujte, zda jste obdrželi všechny níže uvedené díly: Seznam obsahu dodávky – Stolní okružní pila snamontovaným pilovým kotoučem(33) arozpěrným klínem(7) – Úhlový doraz (3) – Profilová kolejnice (34) – Upevňovací sada pro profilovou kolejnici (55) (vodicí plech, rýhovaná matice, šroub, podložka) – Podélný doraz (8) – Přídavný podélný doraz (52) – Upevňovací sada pro přídavný podélný doraz(39) (3upevňovací šrouby, 3podložky, 3křídlové matice) – Ochranný kryt (6) – Prodloužení stolu (10) – Upevňovací sada pro prodloužení stolu (43) (2upevňovací šrouby, 2podložky, 1stranový klíč) – Klíč na vnitřní šestihran (37) – Očkový klíč (15) – Kryt přihrádky pro pilový kotouč (14) – Posouvací tyčka (13) – Vložka stolu (32) – Odsávací adaptér (41) Upozornění: Zkontrolujte elektronářadí, zda případně není poškozené. Před dalším použitím elektronářadí musíte pečlivě zkontrolovat bezvadnou asprávnou funkci ochranných zařízení nebo lehce poškozených dílů. Zkontrolujte, zda pohyblivé díly bezvadně fungují aneváznou či zda díly nejsou poškozené. Veškeré díly musí být správně namontovány amusí splňovat všechny podmínky, aby byl zaručen bezvadný provoz. Poškozené ochranné prostředky adíly musíte nechat opravit nebo vyměnit vautorizovaném servisu. Nářadí, které je zapotřebí nad rámec dodávky: – Plochý šroubovák – Křížový šroubovák – Úhlové pravítko Montáž jednotlivých dílů – Vyjměte všechny dodané díly opatrně zjejich obalu. – Odstraňte veškerý balicí materiál zelektronářadí azdodaného příslušenství. – Otevřete mřížku (45) aodstraňte balicí materiál pod blokem motoru (viz obrázek a). Přímo na krytu jsou upevněné následující prvky nářadí: posouvací tyčka (13), očkový klíč (15), klíč na vnitřní šestihran (37), podélný doraz (8), úhlový doraz (3), odsávací adaptér (41), přídavný podélný doraz (52) supevňovací sadou (39), ochranný kryt (6). – Když některý ztěchto prvků potřebujete, opatrně ho vyjměte zúložné přihrádky. Viz ktomu také obrázky R1 – R6. Nastavení polohy rozpěrného klínu (viz obrázky b1 – b2) Upozornění: Vpřípadě potřeby před nastavováním polohy všechny montované díly vyčistěte. – Otáčejte klikou (20) po směru hodinových ručiček až nadoraz tak, aby se pilový kotouč (33) nacházel vnejvyšší možné poloze nad stolem pily. – Povolte upínací páčku (46). – Posuňte rozpěrný klín (7) směrem kupínací páčce (46) tak, aby ho bylo možné zatáhnout nahoru. – Vytáhněte rozpěrný klín úplně nahoru tak, aby byl umístěný přesně nad prostředkem pilového kotouče. – Nechte oba kolíky (47) zaskočit do dolních otvorů vrozpěrném klínu aznovu utáhněte upínací páčku (46). Montáž vložky stolu (viz obrázekc) – Zahákněte vložku stolu(32) do zadních výřezů(48) votvoru pro nástroj. – Zasuňte vložku stolu dolů. – Zatlačte na vložku stolu tak, aby vpředu zaskočila do otvoru pro nástroj. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsČeština | 237 Přední strana vložky stolu(32) musí být zarovnaná se stolem pily nebo mírně pod ním, zadní strana musí být zarovnaná se stolem pily nebo mírně nad ním. Montáž ochranného krytu (viz obrázky d1 – d2) Upozornění: Ochranný kryt montujte pouze tehdy, pokud je rozpěrný klín nastavený vnejhornější poloze přesně nad středem pilového kotouče (viz obrázek b2). Nemontujte ochranný kryt, pokud se rozpěrný klín nachází vnejspodnější poloze (stav při dodání nebo poloha pro řezání drážek) (viz obrázek b1). – Povolte upínací páčku (49) avyjměte ochranný kryt (6) zdržáku (22). – Jednou rukou držte chránič pilového kotouče (horní kovovou lištu), který je součástí ochranného krytu (6), adruhou rukou otočte upínací páčku (49) nahoru. – Zasuňte vodicí čep (50) dozadu do drážky vrozpěrném klínu (7). – Posuňte ochranný kryt (6) dolů tak, aby byl chránič pilového kotouče (horní kovová lišta) rovnoběžně spovrchem stolu pily (17). – Stiskněte dolů upínací páčku (49). Upínací páčka musí citelně aslyšitelně zaskočit aochranný kryt (6) musí být pevně abezpečně namontovaný. u Před každým použitím zkontrolujte, zda se ochranný kryt bez problémů pohybuje. Elektronářadí nepoužívejte, pokud není ochranný kryt volně pohyblivý aokamžitě se nezavírá. Montáž prodloužení stolu pily (viz obrázek e) Pro montáž použijte upevňovací sadu pro prodloužení stolu pily (43) (2upevňovací šrouby, 2podložky, 1stranový klíč). – Sešroubujte prodloužení stolu pily (10) svodicími tyčemi (24). Za tímto účelem zafixujte vodicí tyče pomocí stranového klíče azároveň utáhněte upevňovací šrouby klíčem na vnitřní šestihran. Výřezy vprodloužení stolu pily přitom musí směřovat nahoru. Montáž podélného dorazu (viz obrázek f) Podélný doraz (8) lze umístit buď vlevo, nebo vpravo od pilového kotouče. – Povolte zajišťovací páčku (51) podélného dorazu (8). Tím se uvolní vedení ve tvaruV (44). – Podélný doraz nasaďte nejprve vedením ve tvaruV do vodicí drážky (30) ve stole pily. Poté umístěte podélný doraz do přední vodicí drážky (35) ve stole pily. Podélný doraz je nyní libovolně přesouvatelný. – Pro zajištění podélného dorazu stiskněte zajišťovací páčku (51) dolů. Montáž přídavného podélného dorazu (viz obrázek g) Pro řezání úzkých obrobků apro řezání svislých pokosových úhlů musíte na podélný doraz (8) namontovat přídavný podélný doraz (52). Přídavný podélný doraz lze namontovat na podélný doraz (8) podle potřeby vlevo nebo vpravo. Pro montáž použijte upevňovací sadu pro přídavný podélný doraz (39) (2upevňovací šrouby, 2podložky, 2křídlové matice). – Prostrčte upevňovací šrouby postranními otvory vpodélném dorazu (8). – Hlavy šroubů přitom slouží jako vedení přídavného podélného dorazu. – Nasaďte přídavný podélný doraz (52) na hlavy upevňovacích šroubů. – Na upevňovací šrouby nasaďte podložky apomocí křídlových matic šrouby utáhněte. Montáž úhlového dorazu (viz obrázek h1 − h2) – Nasaďte kolejnici (53) úhlového dorazu (3) do jedné zurčených vodicích drážek (9) ve stole pily. Upozornění: Polohu úhlového dorazu lze zafixovat vlevé vodicí drážce utáhnutím šroubu srýhovanou hlavou (54) na posuvných saních (2). Pro lepší přiložení dlouhých obrobků lze úhlový doraz rozšířit pomocí profilové kolejnice (34). – Vpřípadě potřeby namontujte profilovou kolejnici pomocí upevňovací sady (55) na úhlový doraz. Odsávání prachu/třísek Prach zmateriálů, jako jsou nátěry sobsahem olova, některé druhy dřeva, minerály akov, může být zdraví škodlivý. Kontakt sprachem nebo vdechnutí mohou upracovníka nebo osob nacházejících se vblízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest. Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení spřídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Pokud možno používejte pro daný materiál vhodné odsávání prachu. – Zajistěte dobré větrání pracoviště. – Je doporučeno nosit ochrannou dýchací masku střídou filtruP2. Dodržujte předpisy pro obráběné materiály platné vpříslušné zemi. Odsávání prachu/třísek se může prachem, třískami nebo úlomky obrobku zablokovat. – Elektronářadí vypněte avytáhněte síťovou zástrčku ze zásuvky. – Počkejte, až se pilový kotouč zcela zastaví. – Zjistěte příčinu zablokování aodstraňte ji. u Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit. u Abyste zabránili nebezpečí požáru při řezání hliníku, vyprázdněte vyfukování třísek aspodní kryt pilového kotouče anepoužívejte odsávání třísek. Externí odsávání (viz obrázek i) Přiložený odsávací adaptér (41) použijte pro připojení vysavače kvyfukování třísek (40). – Pevně spojte odsávací adaptér (41) ahadici vysavače. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)238 | Čeština Vysavač musí být vhodný pro řezaný materiál. Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač. Čištění spodního krytu pilového kotouče (viz obrázek j) Pro odstranění úlomků obrobku avelkých třísek můžete spodní kryt pilového kotouče (57) otevřít. – Elektrické nářadí vypněte avytáhněte síťovou zástrčku ze zásuvky. – Počkejte, dokud se pilový kotouč úplně nezastaví. – Naklopte elektronářadí na bok. – Povolte upevňovací šrouby desky dna (45) klíčem na vnitřní šestihran (37) adesku odklopte. – Povolte upevňovací šroub (58) aotevřete spodní kryt pilového kotouče (57). – Odstraňte úlomky obrobku atřísky. – Zavřete spodní kryt pilového kotouče aopět ho přišroubujte. Opět přišroubujte desku dna. – Uveďte elektronářadí do pracovní polohy. Stacionární nebo flexibilní montáž u Kzaručení bezpečné manipulace musíte elektrické nářadí před použitím namontovat na rovnou astabilní pracovní plochu (např. pracovní stůl). Montáž na pracovní plochu (viz obrázek k) – Upevněte elektronářadí pomocí vhodného šroubového spoje na pracovní plochu. Ktomu slouží otvory (16). Montáž na pracovní stůl Bosch (viz obrázek l) Pracovní stoly Bosch (např. GTA 6000) poskytují elektronářadí oporu na každém podkladu díky výškově nastavitelným nohám. u Přečtěte si všechna varovná upozornění avšechny pokyny přiložené kpracovnímu stolu. Nedodržování varovných upozornění apokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění. u Dříve než namontujete elektronářadí, smontujte správně pracovní stůl. Bezvadné smontování je důležité, aby se zabránilo riziku zhroucení. – Na pracovní stůl montujte elektronářadí vpřepravní poloze. Výměna pilového kotouče (viz obrázkym1−m4) u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Při montáži pilového kotouče noste ochranné rukavice. Hrozí nebezpečí poranění. u Používejte pouze pilové kotouče, jejichž maximální dovolená rychlost je vyšší než počet volnoběžných otáček elektronářadí. u Používejte pouze pilové kotouče, které odpovídají charakteristickým údajům uvedeným vtomto návodu kobsluze ana elektronářadí a jsou vyzkoušené podle EN847‑1 apříslušně označené. u Používejte pouze takové pilové kotouče, které jsou doporučené výrobcem tohoto elektronářadí ajsou vhodné pro materiál, který chcete řezat. Zabráníte tak přehřívání špiček pilových zubů atavení řezaného plastu. u Používejte pouze takové pilové kotouče, které jsou doporučené výrobcem tohoto elektronářadí akteré jsou vhodné pro materiál, který chcete řezat. u Nepoužívejte pilové kotouče zrychlořezné oceli. Takové pilové kotouče mohou lehce prasknout. Demontáž pilového kotouče – Otáčejte klikou (20) po směru hodinových ručiček až nadoraz tak, aby se pilový kotouč (33) nacházel vnejvyšší možné poloze nad stolem pily. – Povolte upínací páčku (49) avytáhněte ochranný kryt (6) zdrážky vrozpěrném klínu (7). – Šroubovákem nazdvihněte vpředu vložku stolu (32) avyndejte ji zotvoru pro nástroj. – Očkovým klíčem (15) otáčejte upínací maticí (59) azároveň utáhněte páčku aretace vřetena (60) tak, aby zaskočila. – Podržte páčku aretace vřetene přitaženou aodšroubujte upínací matici proti směru hodinových ručiček. – Sejměte upínací přírubu (61). – Sejměte pilový kotouč (33). Montáž pilového kotouče Je‑li to nutné, očistěte před namontováním všechny montované díly. – Nasaďte nový pilový kotouč na unášecí přírubu (62) vřetena nářadí (63). Upozornění: Nepoužívejte příliš malé pilové kotouče. Radiální mezera mezi pilovým kotoučem arozpěrným klínem smí činit maximálně 3−8mm. u Při montáži dbejte na to, aby směr řezání zubů (směr šipky na pilovém kotouči) souhlasil se směrem šipky na rozpěrném klínu! – Nasaďte upínací přírubu (61) aupínací matici (59). – Očkovým klíčem (15) otáčejte upínací maticí (59) azároveň utáhněte páčku aretace vřetena (60) tak, aby zaskočila. – Upínací matici pevně utáhněte proti směru hodinových ručiček. – Znovu nasaďte vložku stolu (32). – Znovu namontujte ochranný kryt (6). Provoz u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Přepravní apracovní poloha pilového kotouče Přepravní poloha – Odstraňte ochranný kryt (6), odstraňte vložku stolu (32) anastavte rozpěrný klín (7) do nejspodnější polohy. Znovu nasaďte vložku stolu (32). 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsČeština | 239 – Otáčejte klikou (20) proti směru hodinových ručiček, dokud se zuby pilového kotouče (33) nebudou nacházet pod stolem pily (17). – Zasuňte rozšíření stolu (11) zcela dovnitř. Stiskněte dolů zajišťovací páčku (18). Tím je rozšíření stolu pily zafixované. Pracovní poloha – Nastavte rozpěrný klín (7) vnejhornější poloze přesně nad střed pilového kotouče, nasaďte vložku stolu (32) anamontujte ochranný kryt (6). – Otáčejte klikou (20) po směru hodinových ručiček, dokud se nebudou horní zuby pilového kotouče (33) nacházet cca 3−6mm nad obrobkem. Zvětšení stolu pily Dlouhé atěžké obrobky musejí být na volném konci podloženy nebo podepřeny. Rozšíření stolu pily (viz obrázek A) Pomocí rozšíření stolu pily (11) se stůl pily (17) rozšíří směrem doprava. – Zatáhněte zajišťovací páčku (18) pro rozšíření stolu pily úplně nahoru. – Vytáhněte rozšíření stolu pily (11) ven až na požadovanou délku. – Stiskněte zajišťovací páčku (18) dolů. Tím je rozšíření stolu pily zafixované. Prodloužení stolu pily (viz obrázek B) Pomocí prodloužení stolu pily (10) se stůl pily (17) prodlouží směrem dozadu. – Povolte aretační šroub (38) na levé vodicí tyči. – Vytáhněte prodloužení stolu pily (10) ven až na požadovanou délku. – Pro zafixování polohy utáhněte aretační šroub (38). Utěžkých obrobků musíte případně prodloužení stolu pily podepřít. Posuvné saně (viz obrázek C) Pomocí posuvných saní (2) lze řezat obrobky do maximální šířky 350mm. Zároveň je dosaženo větší přesnosti, především ve spojení súhlovým dorazem (3) (viz „Řezání vodorovných pokosových úhlů spomocí posuvných saní“, Stránka241). – Zatáhněte zajišťovací páčku (29) pro posuvné saně úplně nahoru. Posuvné saně jsou tímto posouvatelné až na doraz jak dopředu, tak idozadu. Nastavení svislých avodorovných pokosových úhlů Pro zaručení přesných řezů musíte po intenzivním použití zkontrolovat základní nastavení elektronářadí apřípadně je seřídit. Nastavení svislých pokosových úhlů (pilový kotouč) (viz obrázek D) Svislý pokosový úhel lze nastavit vrozsahu od -1° do 47°. – Povolte aretační páčku (26) proti směru hodinových ručiček. Upozornění: Při úplném povolení aretační páčky se pilový kotouč vlivem gravitace nahne do polohy, která odpovídá přibližně 30°. – Zatáhněte za ruční kolo (19) nebo ho zatlačte podél kulisy tak, aby ukazatel úhlu (64) ukazoval požadovaný svislý pokosový úhel. – Podržte ruční kolo vtéto poloze aaretační páčku znovu utáhněte (26). Pro rychlé apřesné nastavení svislých standardních úhlů 0° a45° jsou určené dorazy nastavené zvýroby ((28), (25)). Nastavení horizontálních pokosových úhlů (úhlový doraz) (viz obrázek E) Upozornění: Pro řezání zkosení (dlouhé klíny) používejte odpovídající přípravky. Horizontální pokosový úhel lze nastavit vrozsahu od 60° (na levé straně) do 60° (na pravé straně). – Povolte zajišťovací knoflík (65), pokud je utažený. – Otáčejte úhlovým dorazem, dokud ukazatel úhlu (66) neukazuje požadovaný horizontální pokosový úhel. – Zajišťovací knoflík (65) opět utáhněte. Pro rychlé apřesné nastavení často používaných horizontálních pokosových úhlů se na úhlovém dorazu (3) nacházejí dorazové šrouby pro úhly45° (na levé apravé straně) a0°. – Povolte zajišťovací knoflík (65), pokud je utažený. – Odklopte stavitelný plech (67) ven. – Otočte úhlový doraz tak, aby byl závit požadovaného dorazového šroubu vpravo od stavitelného plechu. – Zaklopte stavitelný plech (67) dovnitř aotočte úhlový doraz tak, aby závit dorazového šroubu doléhal ke stavitelnému plechu. – Zajišťovací knoflík (65) opět utáhněte. Nastavení podélného dorazu Podélný doraz(8) lze umístit vlevo (černá stupnice) nebo vpravo (stříbrná stupnice) od pilového kotouče. Značka vlupě(68) ukazuje nastavenou vzdálenost podélného dorazu od pilového kotouče na stupnici(1). Umístěte podélný doraz na požadovanou stranu pilového kotouče . Nastavení podélného dorazu snevytaženým stolem pily – Povolte zajišťovací páčku (51) podélného dorazu (8). Posuňte podélný doraz tak, aby značka vlupě (68) ukazovala požadovanou vzdálenost od pilového kotouče. Snevytaženým stolem pily platí dolní popis stříbrné stupnice (1). – Pro zajištění stiskněte zajišťovací páčku (51) znovu dolů. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)240 | Čeština Nastavení podélného dorazu svytaženým stolem pily (viz obrázek F) – Umístěte podélný doraz vpravo od pilového kotouče. Posuňte podélný doraz tak, aby značka vlupě (68) na dolní stupnici ukazovala 33cm. Pro zajištění stiskněte zajišťovací páčku (51) znovu dolů. – Zatáhněte zajišťovací páčku (18) pro rozšíření stolu pily úplně nahoru. – Vytáhněte rozšíření stolu pily (11) ven tak, aby ukazatel vzdálenosti (69) ukazoval požadovanou vzdálenost od pilového kotouče na horní stupnici. – Stiskněte zajišťovací páčku (18) dolů. Tím je rozšíření stolu pily zafixované. Nastavení přídavného podélného dorazu (viz obrázek G) Pro řezání úzkých obrobků apro řezání svislých pokosových úhlů musíte na podélný doraz (8) namontovat přídavný podélný doraz (52). Přídavný podélný doraz lze namontovat na podélný doraz (8) podle potřeby vlevo nebo vpravo. Obrobky mohou být při řezání mezi podélným dorazem apilovým kotoučem sevřeny, zachyceny vystupujícím pilovým kotoučem aodmrštěny pryč. Nastavte proto přídavný podélný doraz tak, aby jeho vodicí konec končil voblasti mezi zubem pilového kotouče, který je nejvíc vpředu, apřední hranou rozpěrného klínu. – Za tímto účelem povolte všechny křídlové matice zupevňovací sady (39) aposuňte přídavný podélný doraz tak, aby kupevnění sloužily už jen dva přední šrouby. – Křídlové matice zase utáhněte. Nastavení rozpěrného klínu Rozpěrný klín (7) zabraňuje uváznutí pilového kotouče (33) vřezu. Jinak existuje nebezpečí zpětného rázu, když se pilový kotouč vobrobku zasekne. Dbejte tedy vždy na to, aby byl rozpěrný klín správně nastavený: – Radiální mezera mezi pilovým kotoučem arozpěrným klínem smí činit maximálně 3−8mm. – Tloušťka rozpěrného klínu musí být menší než šířka řezu avětší než základní tloušťka kotouče. – Rozpěrný klín musí být vždy vjedné přímce spilovým kotoučem. – Pro normální dělicí řezy musí být rozpěrný klín vždy vnejvyšší možné poloze. Nastavení výšky rozpěrného klínu (viz obrázekH) Pro řezání drážek musíte nastavit výšku rozpěrného klínu. u Elektronářadí používejte pro řezání drážek nebo polodrážek pouze sodpovídajícím vhodným ochranným zařízením (např. tunelovým ochranným krytem, přítlačným hřebenem). – Povolte upínací páčku(49) avytáhněte ochranný kryt(6) zdrážky vrozpěrném klínu(7). Aby byl ochranný kryt chráněný před poškozením, uložte ho do příslušného držáku(22) na krytu (viz také obrázekR1). – Otáčejte klikou(20) po směru hodinových ručiček až nadoraz tak, aby se pilový kotouč(33) nacházel vnejvyšší možné poloze nad stolem pily. – Povolte upínací páčku(46). – Vytáhněte rozpěrný klín zkolíků(47) (upínací páčku(46) vytáhněte trochu ven) aposuňte rozpěrný klín(7) až nadoraz dolů. – Nechte oba kolíky(47) zaskočit do dolních otvorů vrozpěrném klínu aznovu utáhněte upínací páčku(46). Uvedení do provozu u Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit súdaji na typovém štítku elektronářadí. Zapnutí (viz obrázek I1) – Odklopte bezpečnostní krytku (21) nahoru. – Pro zapnutí stiskněte zelené tlačítko zapnutí (70). Vypnutí (viz obrázek I2) – Stiskněte bezpečnostní krytku (21). Výpadek proudu Vypínač je takzvaný spínač spodpěťovou spouští, který zabraňuje opětovnému rozběhu elektronářadí po výpadku proudu (např. vytažení síťové zástrčky během provozu). Pro opětovné spuštění elektronářadí musíte znovu stisknout zelené tlačítko zapnutí (70). Pracovní pokyny Všeobecná upozornění kpile u Při všech řezech musíte nejprve zajistit, aby se pilový kotouč nikdy nemohl dotýkat dorazů nebo jiných dílů nářadí. u Elektronářadí používejte pro řezání drážek nebo polodrážek pouze sodpovídajícím vhodným ochranným zařízením (např. tunelovým ochranným krytem, přítlačným hřebenem). u Nepoužívejte elektronářadí pro řezání zářezů (drážek, které končí vobrobku). Chraňte pilový kotouč před nárazem aúderem. Nevystavujte pilový kotouč žádnému bočnímu tlaku. Rozpěrný klín musí být vjedné ose spilovým kotoučem, aby se zamezilo svírání obrobku. Neřezejte zdeformované obrobky. Obrobek musí mít vždy jednu přímou hranu pro přiložení kpodélnému dorazu. Posouvací tyčku uschovávejte vždy na elektronářadí. Postavení obsluhy (viz obrázek J) u Nikdy nestůjte vrovině spilovým kotoučem. Vždy se postavte na stejnou stranu pilového kotouče, na které se nachází dorazová lišta. Zpětný ráz může obrobek vyhodit vysokou rychlostí směrem kosobě stojící před pilovým kotoučem nebo vjeho rovině. – Mějte ruce, prsty apaže daleko od rotujícího pilového kotouče. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsČeština | 241 Dodržujte přitom následující pokyny: – Obrobek držte bezpečně oběma rukama apevně ho tiskněte na stůl pily. – Na úzké obrobky apři řezání svislých pokosových úhlů vždy používejte dodanou posouvací tyčku(13) apřídavný podélný doraz(52). Vyznačení čáry řezu (viz obrázek K) – Na kulatou žlutou samolepku (5) vyznačte tloušťku pilového kotouče. Tak můžete obrobek pro řezání nastavit přesně do správné polohy bez otevření ochranného krytu. Maximální rozměry obrobku Svislý pokosový úhel Max. výška obrobku [mm]

Řezání Řezání přímých řezů – Nastavte podélný doraz(8) na požadovanou šířku řezu. – Položte obrobek na stůl pily před ochranný kryt(6). – Zvedněte nebo spusťte pilový kotouč pomocí kliky(20) natolik nahoru nebo dolů, aby se horní zuby pilového kotouče(33) nacházely cca 3−6mm nad obrobkem. – Zapněte elektrické nářadí. – Obrobek srovnoměrným posuvem prořízněte. Pokud vyvíjíte příliš velký tlak, mohou se zuby pilového kotouče přehřívat amůže dojít kpoškození obrobku. – Elektrické nářadí vypněte apočkejte, až se pilový kotouč zcela zastaví. Řezání svislých pokosových úhlů – Nastavte požadovaný svislý pokosový úhel pilového kotouče. Když je pilový kotouč naklopený doleva, musí být podélný doraz(8) vpravo od pilového kotouče. – Postupujte podle pracovních kroků uvedených včásti: (viz „Řezání přímých řezů“, Stránka241) Řezání vodorovných pokosových úhlů (viz obrázek L) – Na úhlovém dorazu (3) nastavte požadovaný vodorovný pokosový úhel. – Přiložte obrobek kprofilové kolejnici (34). Profil se nesmí nacházet včáře řezu. Vtom případě povolte rýhovanou matici (56) aprofilovou kolejnici posuňte. – Zvedněte nebo spusťte pilový kotouč pomocí kliky (20) natolik nahoru nebo dolů, aby se horní zuby pilového kotouče (33) nacházely cca 3−6mm nad obrobkem. – Zapněte elektrické nářadí. – Přitlačte obrobek jednou rukou proti profilové kolejnici (34) adruhou rukou posuňte úhlový doraz za zajišťovací knoflík (65) ve vodicí drážce (9) pomalu dopředu. – Elektronářadí vypněte apočkejte, až se pilový kotouč zcela zastaví. Řezání vodorovných pokosových úhlů se zaaretovanými posuvnými saněmi – Na úhlovém dorazu (3) nastavte požadovaný horizontální pokosový úhel. – Úhlový doraz (3) musí být ve vodicí drážce (9) (vlevo nebo vpravo) volně pohyblivý. Vpřípadě potřeby povolte šroub srýhovanou hlavou (54). – Postupujte podle pracovních kroků uvedených včásti: (viz „Řezání přímých řezů“, Stránka241). Řezání vodorovných pokosových úhlů spomocí posuvných saní – Na úhlovém dorazu (3) nastavte požadovaný horizontální pokosový úhel. – Zatáhněte zajišťovací páčku (29) pro posuvné saně úplně nahoru aposuňte posuvné saně (2) dopředu. – Položte obrobek na stůl pily před ochranný kryt (6). – Umístěte úhlový doraz (3) před obrobek do levé vodicí drážky (9). Zaaretujte tuto polohu utažením šroubu srýhovanou hlavou (54). – Postupujte podle pracovních kroků uvedených včásti: (viz „Řezání přímých řezů“, Stránka241). Kontrola aseřízení základních nastavení Pro zaručení přesných řezů musíte po intenzivním použití zkontrolovat základní nastavení elektronářadí apřípadně je seřídit. Ktomu potřebujete zkušenosti apříslušný speciální nástroj. Servisní středisko Bosch provádí tyto práce rychle aspolehlivě. Nastavení dorazů pro svislé standardní pokosové úhly 0°/45° – Uveďte elektronářadí do pracovní polohy. – Nastavte svislý pokosový úhel pilového kotouče 0°. – Odstraňte ochranný kryt (6). Kontrola (viz obrázek M1) – Nastavte úhlové pravítko na 90° aumístěte ho na stůl pily (17). Rameno úhlového pravítka musí být po celé délce zarovnané spilovým kotoučem (33). Nastavení (viz obrázek M2) – Povolte šroub (71). Tak lze doraz 0° (28) posunout. – Povolte aretační páčku (26). – Posuňte ruční kolo (19) proti dorazu 0° tak, aby bylo rameno úhlového pravítka po celé délce vrovině spilovým kotoučem. – Podržte ruční kolo vtéto poloze aaretační páčku znovu utáhněte (26). – Šroub (71) znovu utáhněte. Jestliže není ukazatel úhlu (64) po nastavení vjedné přímce se značkou stupnice (27), povolte šroub (72) pomocí běžného křížového šroubováku aukazatel úhlu vyrovnejte podél značky 0°. Výše uvedené pracovní kroky zopakuje odpovídajícím způsobem pro svislý pokosový úhel 45° (povolení šroubu Bosch Power Tools 1 609 92A 5UD | (01.10.2020)242 | Čeština (73); posunutí dorazu 45° (25)). Ukazatel úhlu (64) se přitom nesmí znovu přenastavit. Rovnoběžnost pilového kotouče svodicími drážkami úhlového dorazu (viz obrázek N) – Uveďte elektronářadí do pracovní polohy. – Odstraňte ochranný kryt (6). Kontrola – Tužkou označte první levý pilový zub, který je viditelný nad vložkou stolu. – Nastavte úhlové pravítko na 90° apřiložte ho khraně vodicí drážky (9). – Posuňte rameno úhlového pravítka tak, aby se dotýkalo označeného zubu pily, aodečtěte vzdálenost mezi pilovým kotoučem avodicí drážkou. – Otočte pilový kotouč tak, aby byl označený zub vpředu nad vložkou stolu. – Přesuňte úhlové pravítko podél vodicí drážky až koznačenému zubu pily. – Opět změřte vzdálenost mezi pilovým kotoučem avodicí drážkou. Obě změřené vzdálenosti musí být identické. Nastavení – Dodaným klíčem na vnitřní šestihran (37) povolte šrouby svnitřním šestihranem (74) vpředu pod stolem pily ašrouby svnitřním šestihranem (75) vzadu pod stolem pily. – Opatrně pohybujte pilovým kotoučem tak, aby byl rovnoběžně svodicí drážkou (9). – Znovu utáhněte všechny šrouby (74) a(75). Nastavení ukazatele vzdálenosti stolu pily (viz obrázek

– Umístěte podélný doraz vpravo od pilového kotouče. Posuňte podélný doraz tak, aby značka vlupě(68) na dolní stupnici ukazovala33cm. Pro zajištění stiskněte zajišťovací páčku(51) znovu dolů. – Zatáhněte zajišťovací páčku(18) úplně nahoru avytáhněte rozšíření stolu pily(11) až nadoraz ven. Kontrola Ukazatel vzdálenosti (69) musí na horní stupnici (1) ukazovat stejnou hodnotu jako značka vlupě (68) na dolní stupnici (1). Nastavení – Vytáhněte rozšíření stolu pily (11) až nadoraz ven. – Křížovým šroubovákem povolte šroub (76) avyrovnejte ukazatel vzdálenosti (69) podél značky 33cm na horní stupnici (1). Nastavení rovnoběžnosti podélného dorazu (viz obrázek

– Uveďte elektronářadí do pracovní polohy. – Odstraňte ochranný kryt (6). – Povolte upínací páčku (51) podélného dorazu aposuňte ho tak, aby se dotýkal pilového kotouče. Kontrola Podélný doraz (8) se musí dotýkat pilového kotouče po celé délce. Nastavení – Dodaným klíčem na vnitřní šestihran (37) povolte šrouby svnitřním šestihranem (77). – Opatrně posuňte podélný doraz (8) tak, aby se po celé délce dotýkal pilového kotouče. – Podržte podélný doraz vtéto poloze astiskněte upínací páčku (51) opět dolů. – Znovu utáhněte šrouby svnitřním šestihranem (77). Nastavení upínací síly podélného dorazu Upínací síla podélného dorazu (8) může při častém používání klesat. – Utahujte seřizovací šroub (31), dokud znovu nelze podélný doraz zafixovat na stole pily. Nastavení lupy podélného dorazu (viz obrázek P) – Uveďte elektrické nářadí do pracovní polohy. – Odstraňte ochranný kryt(6). – Přesuňte podélný doraz(8) zprava tak, aby se dotýkal pilového kotouče. Kontrola Značka lupy (68) musí být vjedné přímce se značkou 0mm na stupnici (1). Nastavení – Křížovým šroubovákem povolte šroub (78) avyrovnejte značku podél značky 0mm. Nastavení úrovně vložky stolu (viz obrázek Q) Kontrola Přední strana vložky stolu (32) musí být zarovnaná se stolem pily nebo mírně pod ním, zadní strana musí být zarovnaná se stolem pily nebo mírně nad ním. Nastavení – Odstraňte vložku stolu (32). – Klíčem na vnitřní šestihran (37) nastavte správnou úroveň čtyř seřizovacích šroubů (79). Uskladnění apřeprava Uložení prvků nářadí (viz obrázky R1 − R6) Pro uložení vám elektrické nářadí poskytuje možnost určité části nářadí bezpečně upevnit. – Sejměte přídavný podélný doraz (52) zpodélného dorazu (8). – Vložte všechny volné části nářadí do úložných přihrádek na krytu (viz následující tabulku). Obr ázek Prvek stroje Úložná schránka R1 Ochranný kryt (6) zavěsit do vybrání vdržáku (22) autáhnout pomocí upínací páčky (49)

upevňovací sada pro přídavný podélný doraz (39) zacvaknout do držáků (80) 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsČeština | 243 Obr ázek Prvek stroje Úložná schránka R2 odsávací adaptér (41) zasunout do přídržných spon (81)

nepoužívané pilové kotouče zavěsit do přihrádky na pilový kotouč (82) akryt (14) upevnit pomocí upevňovací matice (12) R3 očkový klíč (15) zavěsit do přihrádky na pilový kotouč (82) akryt (14) upevnit pomocí upevňovací matice (12) R3 posouvací tyčka (13) upevnit pomocí upevňovací matice (12)

klíč na vnitřní šestihran (37) zasunout do držáků (83) R4 podélný doraz (8) zasunout do přihrádky na podélný doraz (36) R5 úhlový doraz (3) zasunout do přídržných spon (23)

• přídavný podélný doraz (52) zasunout do přihrádky na přídavný podélný doraz azafixovat pomocí přídržné spony (84) Přenášení elektronářadí Před přepravou elektrického nářadí musíte provést následující kroky: – Uveďte elektrické nářadí do přepravní polohy. – Odstraňte všechny díly příslušenství, které nelze pevně namontovat na elektrické nářadí. Nepoužívané pilové kotouče ukládejte pro přepravu pokud možno do uzavřeného zásobníku. – Zasuňte rozšíření stolu (11) úplně dovnitř apro zafixování stiskněte upínací páčku (18) dolů. – Zasuňte prodloužení stolu pily (10) úplně dovnitř autáhněte aretační šrouby (38) na vodicích tyčích (24). – Síťový kabel namotejte na držák kabelu (42). – Pro zvednutí nebo přemístění používejte držadla (4). u Při přepravování elektronářadí použijte pouze přepravní ústrojí anikdy ochranná zařízení. Údržba aservis Údržba ačištění u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Udržujte elektronářadí avětrací otvory čisté, aby pracovalo dobře abezpečně. Je-li nutná výměna přívodního kabelu, nechte ji provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti. Čištění Po každém pracovním procesu odstraňte prach atřísky vyfoukáním tlakovým vzduchem nebo pomocí štětce. Mazání elektronářadí Mazivo: motorový olej SAE 10/SAE 20 – Podle potřeby elektronářadí na vyznačených místech namažte olejem (viz obrázek S). Autorizované servisní středisko Bosch provádí tyto práce rychle aspolehlivě. u Mazací ačisticí látky ekologicky zlikvidujte. Dodržujte zákonné předpisy. Opatření kredukci hluku Opatření prostřednictvím výrobce: – Pozvolný rozběh – Expedice spilovým kotoučem speciálně vyvinutým kredukci hluku Opatření prostřednictvím uživatele: – Nízkovibrační instalace na stabilní pracovní plochu – Používání kotoučů sfunkcemi redukce hluku – Pravidelné čištění pilového kotouče aelektronářadí Příslušenství Číslo zboží Vak na prach 2 605 411 205 Úhlový doraz 2 610 015 508 Posouvací tyčka 2 610 015 022 Pracovní stůl GTA6000 0 601 B24 100 Pilové kotouče na dřevo adeskové materiály, panely ališty Platí pro následující typy: 3 601 M30 402/ p. 432
• Pilový kotouč 254× 30mm, 40zubů 2 608 640 443 Pilový kotouč 254× 30mm, 60zubů 2 608 640 444 Platí pro následující typy: 3 601 M30 442/ B2 Pilový kotouč 254 × 25,4mm, 40zubů p. 4

Pilový kotouč 254× 25,4mm, 60zubů

Odsávací adaptér (41) zasuňte do upevňovacích zvierok (81)

Nepoužité pílové listy zaveste do zásobníka pílo- vých listov (82) aupevnite navrch kryt (14) upevňova- cím skrutkami (12) R3 Prstencový kľúč (15) zaveste do zásobníka pílo- vých listov (82) aupevnite navrch kryt (14) upevňova- cím skrutkami (12) R3 Posúvač obrobku (13) zafixujte upevňovacou skrutkou (12)

EU prohlášení oshodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všech- na příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snás- ledujícími normami: Stolní okružní pila Objednací číslo

ES přezkoušení typu č. 50428218 0001 zaregistrovanou zkušebnou č. 0197. TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Germany Technické podklady u: * sk ES preskúšanie typu č. 50428218 0001 zaregistrovanou skúšobňou č. 0197. TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Germany Technické podklady má spoločnosť: *
