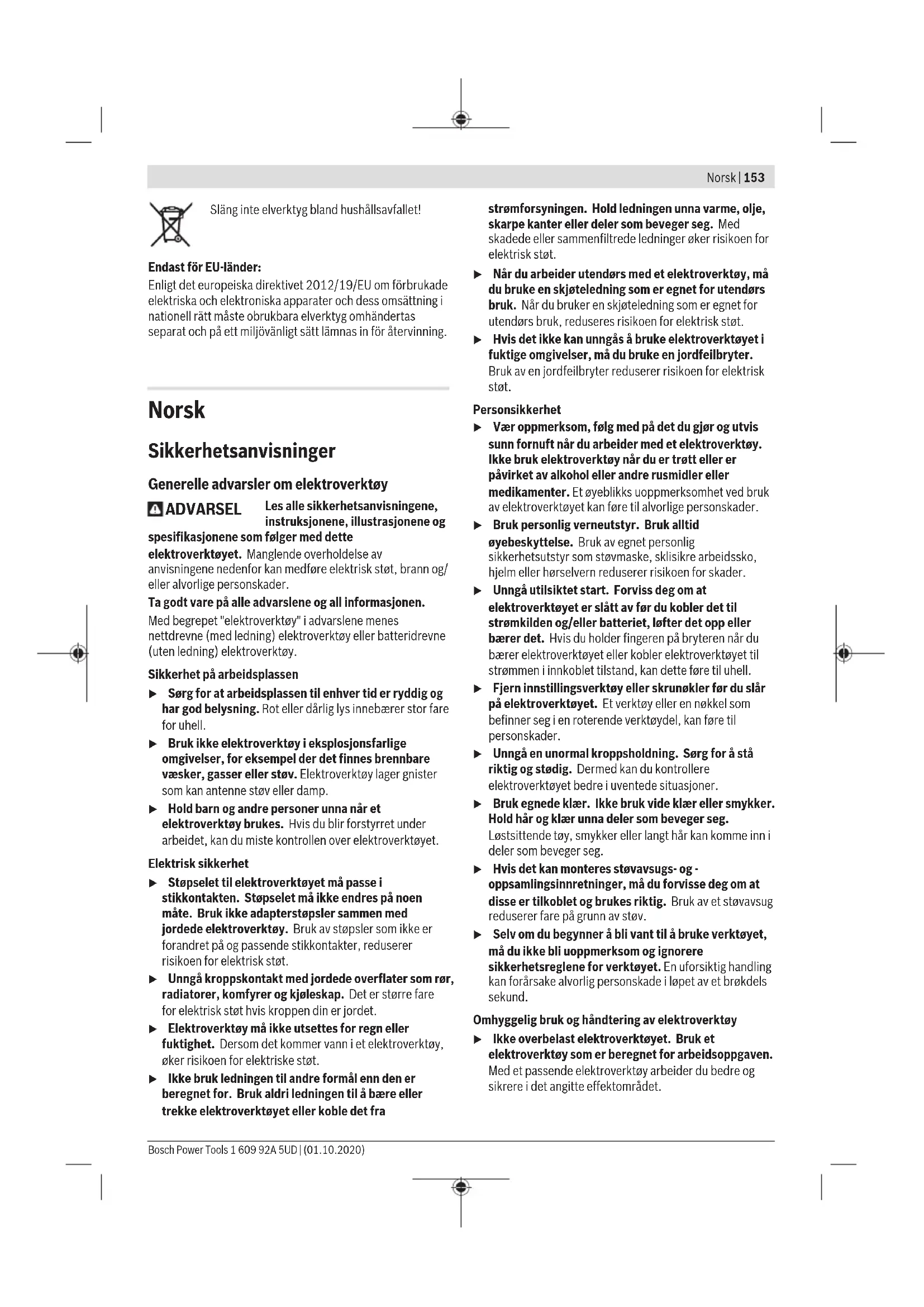

a Maksimal diameter på sagbladet er 254 mm. b Tykkelsen på spaltekniven er 2,3 mm. c Tennenes skjæreretning (pilretningen på sagbladet) må stemme med pilretningen på spaltekniven. d Ved bytte av sagblad må du passe på at sagebredden ikke er mindre enn 2,4mm og stambladtykkelsen ikke er større enn 2,2 mm. Ellers er det fare for at spaltekniven setter seg fast i emnet. Tykkelsen på spaltekniven er 2,3 mm. Den maksimalt mulige emnehøyden er 79 mm. Viser dreieretningen til sveiven ved senking (transportstilling) og heving (arbeidsstilling) av sagbladet. Viser stillingen til låsespaken for låsing av sagbladet og ved innstilling av den vertikale gjæringsvinkelen (svingbart sagblad). Dreieretning til justeringsskruen til fiksering/løsning av vinkelanlegget på skyvebordet. Ved behov må du smøre elektroverktøyet på de anviste stedene. Elektroverktøy med kapslingsgraden II er forsterket og har dobbel isolering. Med CE-merket bekrefter produsenten at elektroverktøyet er i overensstemmelse med gjeldende EU-direktiver. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsNorsk | 157 Produktbeskrivelse og ytelsesspesifikasjoner Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader. Se illustrasjonene i begynnelsen av bruksanvisningen. Forskriftsmessig bruk Elektroverktøyet er konstruert for bruk som stasjonært verktøy for rette langs- og tverrgående snitt i hardt og mykt tre og på spon- og fiberplater. Det er da mulig å sage med horisontale gjæringsvinkler på −60° til +60° og vertikale gjæringsvinkler på -1° til 47°. Ved bruk av tilsvarende sagblad er det mulig å sage aluminiumsprofiler og plast. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. (1) Skala for avstand mellom sagblad og parallellanlegg (2) Skyvesleide (3) Vinkelanlegg (4) Bærehåndtak (5) Klebemerke for markering av sagelinjen (6) Vernedeksel (7) Spaltekniv (8) Parallellanlegg (9) Styrespor for vinkelanlegg (10) Sagbordforlenger (11) Sagbordutvidelse (12) Festemutter for deksel for sagbladoppbevaringsrom og for oppheng av skyvestokk (13) Skyvestokk (14) Deksel for sagbladoppbevaringsrom (15) Ringnøkkel (24mm; 23mm) (16) Boringer for montering (17) Sagbord (18) Spennhåndtak for sagbordutvidelse (19) Håndhjul (20) Sveiv for heving og senking av sagbladet (21) Sikkerhetsklaff på av/på-bryteren (22) Holder for oppbevaring av vernedekselet (23) Festeklemme for oppbevaring av vinkelanlegget (24) Styrestang for sagbordforlenger (25) Anlegg for 45°-gjæringsvinkel (vertikal) (26) Låsespak for innstilling av vertikal gjæringsvinkel (27) Skala for gjæringsvinkel (vertikal) (28) Anlegg for 0°-gjæringsvinkel (vertikal) (29) Spennhåndtak for skyvesleiden (30) V-styrespor på sagbordet for parallellanlegget (31) Justerskrue for parallellanleggets spennkraft (32) Innleggsplate (33) Sagblad (34) Profilskinne (35) Styrespor for parallellanlegg (36) Oppbevaringsrom for parallellanlegg (37) Unbrakonøkkel (5mm) (38) Låseskrue for sagbordforlenger (39) Festesett "Ekstra parallellanlegg" (40) Sponutkast (41) Støvsugeradapter (42) Ledningsholder (43) Festesett "Sagbordforlenger" (44) Parallellanleggets V-spor (45) Bunnplate (46) Spalteknivens klemspak (47) Anslagsstifter til spaltekniv (48) Utsparinger for innleggsplate (49) Vernedekselets klemspak (50) Vernedekselets styrebolt (51) Parallellanleggets spennhåndtak (52) Ekstra parallellanlegg (53) Vinkelanleggets styreskinne (54) Riflet skrue for fiksering av vinkelanlegg (55) Festesett "Profilskinne" (56) Riflet mutter for profilskinne (57) Nedre sagbladdeksel (58) Festeskrue til nedre sagbladdeksel (59) Spennmutter (60) Spindellåsespak (61) Spennflens (62) Festeflens (63) Verktøyspindel (64) Vinkelindikator (vertikal) (65) Låseknapp for valgfri gjæringsvinkel (horisontal) (66) Vinkelindikator (horisontal) på vinkelanlegget (67) Innstillingsplate (68) Lupe (69) Avstandsindikator sagbord (70) På-knapp (71) Stjerneskrue for innstilling av anlegget 0° (72) Skrue for vinkelindikator (vertikal) (73) Stjerneskrue for innstilling av anlegget 45° Bosch Power Tools 1 609 92A 5UD | (01.10.2020)158 | Norsk (74) Unbrakoskruer (5mm) foran for innstilling av sagbladets parallellitet (75) Unbrakoskruer (5mm) bak for innstilling av sagbladets parallellitet (76) Skrue for avstandsindikatoren til sagbordet (77) Unbrakoskruer (5mm) for innstilling av parallellanleggets parallellitet (78) Skrue for avstandsindikatoren til parallellanlegget (79) Justerskruer for innleggsplate (80) Holder for oppbevaring av festesettet "Ekstra parallellanlegg" (81) Festeklemme for oppbevaring av støvsugeradapteren (82) Sagbladoppbevaringsrom (83) Holder for oppbevaring av unbrakonøkkelen (84) Festeklemme for oppbevaring av det ekstra parallellanlegget Tekniske data Bordsirkelsag GTS 10 XC GTS 10 XC GTS 10 XC Artikkelnummer 3 601 M30 402 3 601 M30 472 3 601 M30 432 3 601 M30 462 Opptatt effekt W 2100 2000 1650 Nominell spenning V 220−240 230 110 Frekvens Hz 50/60 50/60 50/60 Tomgangsturtall o/min 3200 4200 4200 Startstrømbegrensing ● ● ● Utløpsbrems ● ● ● Overlastbeskyttelse ● ● ● Vekt i samsvar med EPTA-Procedure 01:2014 kg 35,0 35,0 35,0 Kapslingsgrad / II / II / II Mål (inkludert avtagbare maskindeler) Bredde x dybde x høyde mm 810 x 768 x 343 810 x 768 x 343 810 x 768 x 343 Mål for egnede sagblad Sagbladdiameter mm 254 254 254 Stambladtykkelse mm < 2,2 < 2,2 < 2,2 Min. tanntykkelse/-vikking mm > 2,4 > 2,4 > 2,4 Boringsdiameter mm 30 30 30 Bordsirkelsag GTS 10 XC GTS 10 XC Artikkelnummer 3 601 M30 442 3 601 M30 4B2 Opptatt effekt W − 2100 Merkestrøm A 9,1 − Nominell spenning V 220−240 220 Frekvens Hz 50/60 60 Tomgangsturtall o/min 3200 3200 Startstrømbegrensing ● ● Utløpsbrems ● ● Overlastbeskyttelse ● ● Vekt i samsvar med EPTA-Procedure 01:2014 kg 35,0 35,0 Kapslingsgrad / II / II Mål (inkludert avtagbare maskindeler) Bredde x dybde x høyde mm 810 x 768 x 343 810 x 768 x 343 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsNorsk | 159 Bordsirkelsag GTS 10 XC GTS 10 XC Mål for egnede sagblad Sagbladdiameter mm 254 254 Stambladtykkelse mm < 2,2 < 2,2 Min. tanntykkelse/-vikking mm > 2,4 > 2,4 Boringsdiameter mm 25,4 25,4 Maksimale emnemål: (se „Maksimale emnemål“, Side164) Informasjon om støy Støyemisjon målt i henhold tilEN 62841-3-1. Vanlig A-støynivå for elektroverktøyet: lydtrykknivå 92dB(A); lydeffektnivå 105dB(A). Usikkerhet K=3dB. Bruk hørselvern! Støyutslippsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig estimering av støyutslippet. Den angitte støyutslippsverdien representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av støyutslippet skal det også tas hensyn til de tidene maskinen er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere støyutslippet for hele arbeidstidsrommet betraktelig. Montering u Unngå en uvilkårlig starting av elektroverktøyet. I løpet av monteringen og ved alle arbeider på elektroverktøyet må støpselet ikke være tilkoblet strømtilførselen. Leveranseomfang Kontroller før første gangs bruk av elektroverktøyet om alle delene som er oppført nedenfor fulgte med: Leveransens innhold – Bordsirkelsag med montert sagblad (33) og spaltekniv (7) – Vinkelanlegg (3) – Profilskinne (34) – Festesett "Profilskinne" (55) (føringsplate, riflet mutter, underlagsskive) – Parallellanlegg (8) – Ekstra parallellanlegg (52) – Festesett "Ekstra parallellanlegg" (39) (3 festeskruer, 3 underlagsskiver, 3 vingemuttere) – Vernedeksel (6) – Bordforlenger (10) – Festesett "Bordforlenger" (43) (2 festeskruer, 2 underlagsskiver, 1 fastnøkkel) – Unbrakonøkkel (37) – Ringnøkkel (15) – Deksel for sagbladoppbevaringsrom (14) – Skyvestokk (13) – Innleggsplate (32) – Støvsugeradapter (41) Merknad: Undersøk om elektroverktøyet er skadet. Før videre bruk av elektroverktøyet må beskyttelsesinnretninger eller lett skadede deler kontrolleres nøye med hensyn til feilfri og forskriftsmessig funksjon. Kontroller om de bevegelige delene fungerer feilfritt og ikke blokkeres, og at ingen deler er skadet. Samtlige deler må være riktig montert og oppfylle alle betingelser for å sikre en feilfri drift. Skadede beskyttelsesinnretninger og deler må repareres eller skiftes ut på en sakkyndig måte av et godkjent verksted. Nødvendig verktøy i tillegg til det som inngår i leveransen: – Slisseskrutrekker – Stjerneskrutrekker – Vinkellære Montering av enkeltdeler – Ta alle medleverte deler forsiktig ut av emballasjen. – Fjern all emballasjen til elektroverktøyet og tilbehøret som ble levert sammen med verktøyet. – Åpne bunngitteret (45), og fjern emballasjematerialet under motorblokken (se bilde a). Følgende maskinkomponenter er festet rett på huset: skyvestokk (13), ringnøkkel (15), unbrakonøkkel (37), parallellanlegg (8), vinkelanlegg (3), støvsugeradapter (41), ekstra parallellanlegg (52) med festesett (39), beskyttelsesdeksel (6). – Når du trenger en av disse komponentene, tar du det forsiktig ut av oppbevaringsrommet. Se også bilde R1 – R6. Plassere spaltekniven (se bilde b1 – b2) Merknad: Rengjør om nødvendig alle delene som skal monteres, før spaltekniven plasseres. – Drei sveiven (20) med urviseren til den stopper, slik at sagbladet (33) er i den høyeste mulige stillingen over sagbordet. – Løsne klemspaken (46). – Skyv spaltekniven (7) mot klemspaken (46) til det er mulig å trekke den oppover. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)160 | Norsk – Trekk spaltekniven helt opp slik at den er plassert nøyaktig over midten av sagbladet. – La de to stiftene (47) festes i hullene nede på spaltekniven, og stram klemspaken (46) igjen. Montere innleggsplaten (se bilde c) – Hekt fast innleggsplaten (32) i de bakre utsparingene (48) til verktøysjakten. – Før innleggsplaten nedover. – Trykk på innleggsplaten til den festes foran i verktøysjakten. Forsiden til innleggsplaten (32) må være i flukt med eller litt under sagbordet, baksiden må være i flukt med eller litt over sagbordet. Montere beskyttelsesdekselet (se bilde d1 – d2) Merknad: Monter beskyttelsesdekselet bare når spaltekniven er plassert i den øverste stillingen nøyaktig over midten av sagbladet (se bilde b2). Vernedekselet må ikke monteres hvis spaltekniven er i den nederste stillingen (leveringstilstand eller stilling for saging av noter) (se bilde b1). – Løsne klemspaken (49), og ta beskyttelsesdekselet (6) ut av holderen (22). – Hold fast sagbladvernet (øvre metallskinne) til beskyttelsesdekselet (6) med den ene hånden, og hold klemspaken (49) oppe med den andre hånden. – Skyv styrebolten (50) bakover i sporet på spaltekniven (7). – Før beskyttelsesdekselet (6) nedover til sagbladvernet (øvre metallskinne) står parallelt med overflaten på sagbordet (17). – Trykk klemspaken (49) ned. Klemspaken skal gå merkbart og hørbart i lås, og beskyttelsesdekselet (6) må være fast og sikkert montert. u Kontroller alltid før bruk om beskyttelsesdekselet beveger seg feilfritt. Ikke bruk elektroverktøyet hvis beskyttelsesdekselet ikke kan bevege seg fritt og ikke låses umiddelbart. Montere sagbordforlengelsen (se bilde e) Bruk bare festesettet "Sagbordforlengelse" (43) (2 festeskruer, 2 underlagsskiver, 1 fastnøkkel) ved monteringen. – Skru sagbordforlengelsen (10) sammen med styrestengene (24). Fest styrestengene med fastnøkkelen mens du strammer festeskruen med unbrakonøkkelen. Utsparingene i sagbordforlengelsen må da peke opp. Montere parallellanlegget (se bilde f) Parallellanlegget (8) kan plasseres til venstre eller høyre for sagbladet. – Løsne spennhåndtaket (51) til parallellanlegget (8). På denne måten avlastes V-sporet (44). – Sett først parallellanlegget med V-sporet i styresporet (30) til sagbordet. Plasser deretter parallellanlegget i det fremre styresporet (35) til sagbordet. Parallellanlegget kan nå forskyves etter ønske. – For å låse parallellanlegget trykker du spennhåndtaket (51) ned. Montere det ekstra parallellanlegget (se bilde g) Når du skal sage smale emner og sage med vertikal gjæringsvinkel, må du montere det ekstra parallellanlegget (52) på parallellanlegget (8). Det ekstra parallellanlegget monteres til venstre eller høyre på parallellanlegget (8) etter behov. Monter ved bruk av festesettet "Ekstra parallellanlegg" (39) (2 festeskruer, 2 underlagsskiver, 2 vingemuttere). – Skyv festeskruene gjennom hullene på siden på parallellanlegget (8). – Hodene på skruene er da som en føring for ekstra- parallellanlegget. – Skyv det ekstra parallellanlegget (52) over hodene til festeskruene. – Sett underlagsskivene på festeskruene, og stram skruene med vingemutterne. Montere vinkelanlegget (se bilde h1 − h2) – Før skinnen (53) til vinkelanlegget (3) inn i et av styresporene (9) til sagbordet. Merknad Posisjonen til vinkelanlegget kan fikseres i det venstre styresporet ved at den riflede skruen (54) på skyvesleiden (2) strammes. Vinkelanlegget kan gjøres bredere med profilskinnen (34), slik at det er enklere å legge på lange emner. – Ved behov monterer du profilskinnen på vinkelanlegget ved hjelp av festesettet (55). Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materialet. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. Støv-/sponavsuget kan blokkeres av støv, spon eller avbrukne deler på arbeidsstykket. – Slå av elektroverktøyet, og trekk støpselet ut av stikkontakten. – Vent til sagbladet er helt stanset. – Finn årsaken til blokkeringen og fjern denne. u Unngå støv på arbeidsplassen. Støv kan lett antennes. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsNorsk | 161 u For å unngå brannfare ved saging av aluminium må du tømme sponutkastet og det nedre sponutkastdekselet og ikke bruke sponavsug. Eksternt avsug (se bilde i) Bruk støvsugeradapteren (41) som fulgte med for å koble en støvsuger til sponutkastet (40). – Fest støvsugeradapteren (41) og støvsugerslangen godt. Støvsugeren må være egnet til materialet som skal bearbeides. Ved oppsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. Rengjøre det nedre sagbladdekselet (se bilde j) For fjerning av bruddstykker av emnet og større spon kan du åpne det nedre sagbladdekselet (57). – Slå av elektroverktøyet og trekk støpselet ut av stikkontakten. – Vent til sagbladet har stanset helt. – Vipp elektroverktøyet mot siden. – Løsne de to festeskruene til bunnplaten (45) med sekskantnøkkelen (37), og vipp bunndekselet opp. – Løsne festeskruen (58), og åpne det nedre sagbladdekselet (57). – Fjern bruddstykker fra emnet og spon. – Lukk det nedre sagbladdekselet og skru det på igjen. Skru bunnplaten på igjen. – Sett elektroverktøyet i arbeidsstilling. Stasjonær eller fleksibel montering u Til en sikker bruk må du montere elektroverktøyet før bruk på et jevn og stabil arbeidsflate (f.eks. arbeidsbenk). Montere på en arbeidsflate (se bilde k) – Fest elektroverktøyet på arbeidsflaten med en egnet skruforbindelse. Bruk hullene (16). Montering på et Bosch arbeidsbord (se bilde l) Arbeidsbordene fra Bosch (f.eks. GTA 6000) har høydejusterbare føtter og holder elektroverktøyet på plass på ethvert underlag. u Les gjennom alle advarsler og instrukser som fulgte med arbeidsbenken. Feil ved overholdelsen av advarslene og instruksene kan medføre elektriske støt, brann og/eller alvorlige skader. u Sett arbeidsbenken korrekt opp før du monterer elektroverktøyet. En feilfri oppbygging er viktig for å forhindre at benken bryter sammen. – Monter elektroverktøyet i transportstilling på arbeidsbenken. Skifte sagblad (se bilde m1−m4) u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Bruk vernehansker ved montering av sagbladet. Det kan oppstå personskader. u Bruk kun sagblad med en maksimal godkjent hastighet som er høyere enn elektroverktøyets tomgangsturtall. u Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen og på elektroverktøyet og som er kontrollert jf. EN847‑1 og tilsvarende markert. u Bruk bare sagblad som anbefales av produsenten av dette elektroverktøyet og som er egnet for materialet du ønsker å bearbeide. Dermed unngår du overoppheting av sagtannspissene og smelting av plastmaterialet som skal bearbeides. u Bruk kun sagblad som anbefales av elektroverktøyprodusenten og som er egnet for det materialet du vil bearbeide. u Bruk ikke sagblad av HSS-stål. Slike sagblad kan lett brekke. Demontering av sagbladet – Drei sveiven (20) med urviseren til den stopper, slik at sagbladet (33) er i den høyeste mulige stillingen over sagbordet. – Åpne klemspaken (49), og trekk beskyttelsesdekselet (6) ut av sporet på spaltekniven (7). – Løft innleggsplaten (32) i forkant med en skrutrekker, og ta den ut av verktøysjakten. – Drei spennmutteren (59) med ringnøkkelen (15), og trekk samtidig i spindellåsespaken (60) til denne låses. – Hold spindellåseknappen trukket ut, og skru spennmutteren av mot urviseren. – Ta av spennflensen (61). – Ta av sagbladet (33). Montering av sagbladet Om nødvendig må alle deler som skal monteres rengjøres før innbyggingen. – Sett det nye sagbladet på festeflensen (62) til verktøyspindelen (63). Merknad: Ikke bruk for små sagblad. Den radiale avstanden mellom sagblad og spaltekniv må være maksimalt 3−8mm . u Ved montering må du passe på at tennenes skjæreretning (pilretning på sagbladet) stemmer overens med pilretningen på spaltekniven! – Sett på spennflensen (61) og spennmutteren (59). – Drei spennmutteren (59) med ringnøkkelen (15), og trekk samtidig i spindellåsespaken (60) til denne låses. – Trekk spennmutteren fast med urviseren. – Sett inn innleggsplaten (32) igjen. – Monter beskyttelsesdekselet (6) igjen. Bruk u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)162 | Norsk Sagbladets transport- og arbeidsstilling Transportstilling – Ta av beskyttelsesdekselet (6), fjern innleggsplaten (32) og sett spaltekniven (7) i den nederste stillingen. Sett inn innleggsplaten (32) igjen. – Drei sveiven (20) mot urviseren til tennene til sagbladet (33) er under sagbordet (17). – Skyv sagbordutvidelsen (11) helt inn. Trykk spennhåndtaket (18) ned. Dermed er sagbordutvidelsen fiksert. Arbeidsstilling – Sett spaltekniven (7) i den øverste stillingen nøyaktig over midten på sagbordet, sett inn innleggsplaten (32) og monter beskyttelsesdekselet (6). – Drei sveiven (20) med urviseren til de øvre tennene til sagbladet (33) er ca. 3−6mm over emnet. Forstørrelse av sagbordet Lange og tunge emner må støttes eller noe må legges under på den frie enden. Sagbordutvidelse (se bilde A) Sagbordutvidelsen (11) utvider sagbordet (17) på høyre side. – Trekk spennhåndtaket (18) for sagbordutvidelsen helt opp. – Trekk sagbordutvidelsen (11) ut til ønsket lengde. – Trykk spennhåndtaket (18) ned. Dermed er sagbordutvidelsen fiksert. Sagbordforlengelse (se bilde B) Sagbordforlengelsen (10) forlenger sagbordet (17) bak. – Løsne låseskruen (38) på den venstre styrestangen. – Trekk sagbordforlengelsen (10) ut til ønsket lengde. – For å låse posisjonen strammer du låseskruen (38). I forbindelse med tunge emner må du eventuelt støtte opp sagbordforlengelsen. Skyvesleide (se bilde C) Med skyvesleiden (2) er det mulig å sage emner med en bredde på maksimalt 350 mm. Samtidig oppnås en høyere presisjon ved sagingen, spesielt i kombinasjon med vinkelanlegget (3) (se „Saging av horisontal gjæringsvinkel ved hjelp av skyvesleiden“, Side164). – Trekk spennhåndtaket (29) for skyvesleiden helt opp. Skyvesleiden kan slik både forskyves helt fremover og bakover. Stille inn vertikale og horisontale gjæringsvinkler For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse. Stille inn vertikale gjæringsvinkler (sagblad) (se bilde D) Den vertikale gjæringsvinkelen kan stilles inn i et område fra -1° til 47°. – Løsne låsespaken (26) mot urviseren. Merknad: Når låsespaken løsnes helt, vipper sagbladet til en stilling som tilsvarer ca. 30° på grunn av tyngdekraften. – Trekk eller trykk håndhjulet (19) langs kulissen til vinkelindikatoren (64) viser ønsket gjæringsvinkel. – Hold håndhjulet i denne stillingen, og stram låsespaken (26) igjen. For rask og nøyaktig innstilling av de vertikale standardvinklene 0° og 45° har sagen anlegg ((28), (25)) fra fabrikken. Stille inn horisontale gjæringsvinkler (vinkelanlegg) (se bilde E) Merknad: Bruk tilsvarende innretninger ved reduksjonssnitt (lange kiler). Den horisontale gjæringsvinkelen kan stilles inn i et område fra 60° (venstre side) til 60° (høyre side). – Løsne låseknappen (65) hvis den er strammet. – Drei på vinkelanlegget helt til vinkelindikatoren (66) viser den ønskede horisontale gjæringsvinkelen. – Stram låseknappen (65) igjen. For rask og nøyaktig innstilling av horisontale gjæringsvinkler som brukes ofte er det beregnet stoppskruer for vinklene 45° (venstre og høyre side) og 0° på vinkelanlegget (3). – Løsne låseknappen (65) hvis den er strammet. – Fell innstillingsplaten (67) utover. – Drei vinkelanlegget til at gjengene til den ønskede stoppskruen er til høyre for innstillingsplaten. – Fell inn innstillingsplaten (67), og drei vinkelanlegget til gjengene på stoppskruen ligger helt inntil innstillingsplaten. – Stram låseknappen (65) igjen. Innstilling av parallellanlegget Parallellanlegget (8) kan plasseres til venstre (svart skala) eller høyre (sølvfarget skala) for sagbladet. Markeringen på lupen (68) viser den innstilte avstanden mellom parallellanlegg og sagblad på skalaen (1). Plasser parallellanlegget på ønsket side av sagbladet. Stille inn parallellanlegget når sagbordet ikke er trukket ut – Løsne spennhåndtaket (51) til parallellanlegget (8). Forskyv parallellanlegget til markeringen på lupen (68) viser ønsket avstand til sagbladet. Hvis sagbordet ikke er trukket, ut gjelder den sølvfargede skalaen (1). – For å låse trykker du spennhåndtaket (51) ned igjen. Stille inn parallellanlegget når sagbordet er trukket ut (se bilde F) – Plasser parallellanlegget til høyre for sagbladet. Forskyv parallellanlegget til markeringen på lupen (68) 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsNorsk | 163 viser 33 cm på den nedre skalaen. For å låse trykker du spennhåndtaket (51) ned igjen. – Trekk spennhåndtaket (18) for sagbordutvidelsen helt opp. – Trekk ut sagbordutvidelsen (11) til avstandsindikatoren (69) viser den ønskede avstanden til sagbladet på den øvre skalaen. – Trykk spennhåndtaket (18) ned. Dermed er sagbordutvidelsen festet i stillingen. Stille inn det ekstra parallellanlegget (se bilde

Når du skal sage smale emner og sage med vertikal gjæringsvinkel, må du montere det ekstra parallellanlegget (52) på parallellanlegget (8). Det ekstra parallellanlegget monteres til venstre eller høyre på parallellanlegget (8) etter behov. Arbeidsstykker kan klemmes inn mellom parallellanlegg og sagblad ved sagingen, gripes tak i av det oppstigende sagbladet og slynges bort. Innstill derfor ekstra-parallellanlegget slik at føringsenden ender et sted mellom fremre tann på sagbladet og forkanten på spaltekniven. – Løsne alle vingemutterne i festesettet (39), og skyv på det ekstra parallellanlegget til bare de to fremre skruene sørger for feste. – Trekk vingemutrene fast igjen. Innstilling av spaltekniven Spaltekniven (7) hindrer at sagbladet (33) klemmes fast i skjærefugen. Det er ellers fare for tilbakeslag, hvis sagbladet henger seg opp i arbeidsstykket. Pass derfor alltid på at spaltekniven er korrekt innstilt: – Den radiale avstanden mellom sagblad og spaltekniv må være maksimalt 3−8mm . – Tykkelsen på spaltekniven må være mindre enn skjærebredden og større enn stambladtykkelsen. – Spaltekniven må alltid være på samme linje som sagbladet. – For normale kappesnitt må spaltekniven alltid være i den høyeste mulige posisjonen. Stille inn høyden til spaltekniven (se bilde H) Til saging av noter må du innstille høyden på spaltekniven. u Bruk bare elektroverktøyet til notskjæring eller falsing med tilsvarende, egnet sikkerhetsutstyr (f.eks. tunnelbeskyttelsesdeksel, presskam). – Åpne klemspaken (49), og trekk vernedekselet (6) ut av sporet på spaltekniven (7). For å beskytte vernedekselet mot skader må du oppbevare det i holderen (22) på huset (se også bilde R1). – Drei sveiven (20) med urviseren til den stopper, slik at sagbladet (33) er i den høyeste mulige stillingen over sagbordet. – Løsne klemspaken (46). – Trekk spaltekniven fra stiftene (47) (trekk klemspaken (46) litt utover), og skyv spaltekniven (7) ned til den stopper. – Fest de to stiftene (47) i de øvre hullene på spaltekniven, og stram klemspaken (46) igjen. Igangsetting u Vær oppmerksom på nettspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Slå på (se bilde I1) – Vipp opp sikkerhetsklaffen (21). – For å slå på trykker du på den grønne på-knappen (70). Slå av (se bilde I2) – Trykk på sikkerhetsdekselet (21). Brudd på strømforsyningen På-/av-bryteren er en såkalt nullspenningsbryter, som forhindrer en ny start av elektroverktøyet etter strømbrudd (f. eks. uttrekking av støpselet i løpet av driften). For å bruke elektroverktøyet igjen etterpå må du trykke på den grønne på-knappen (70) på nytt. Arbeidshenvisninger Generelle informasjoner om saging u Før du sager, må du alltid forvisse deg om at sagbladet ikke på noe tidspunkt kan berøre anleggene eller andre maskindeler. u Bruk bare elektroverktøyet til notskjæring eller falsing med tilsvarende, egnet sikkerhetsutstyr (f.eks. tunnelvernedeksel, presskam). u Bruk ikke elektroverktøyet til slissing (not som slutter i emnet). Beskytt sagbladet mot slag og støt. Ikke utsett sagbladet for trykk fra siden. Spaltekilen må være i flukt med sagbladet, for å forhindre at arbeidsstykket klemmer fast. Ikke bearbeid deformerte arbeidsstykker. Arbeidsstykket må alltid ha en rett kant som parallellanlegget kan legges mot. Oppbevar alltid skyvestokken på elektroverktøyet. Brukerens plassering (se bilde J) u Stå aldri rett ved siden av sagbladet. Stå alltid på samme side av sagbladet som anlegget. Tilbakeslag kan føre til at emnet slynges mot en person som står foran og rett ved siden av sagbladet. – Hold hender, fingre og armer borte fra det roterende sagbladet. Følg disse anvisningene: – Hold arbeidsstykket sikkert med begge hender og trykk det fast mot sagbordet. – Ved saging av smale emner og vertikale gjæringsvinkler må du alltid bruke skyvestokken som følger med (13) og det ekstra parallellanlegget (52). Bosch Power Tools 1 609 92A 5UD | (01.10.2020)164 | Norsk Markere sagelinjen (se bilde K) – Merk av tykkelsen på sagbladet på det runde gule klebemerket (5). Slik kan du plassere emnet helt nøyaktig til sagingen, uten at beskyttelsesdekselet må åpnes. Maksimale emnemål Vertikal gjæringsvinkel Maks. høyde på emnet [mm]

Saging Saging av rette snitt – Still inn parallellanlegget (8) på ønsket sagebredde. – Legg emnet på sagbordet foran beskyttelsesdekselet (6). – Hev eller senk sagbladet med sveiven (20) til de øvre tennene på sagbladet (33) er ca. 3−6mm over emnet. – Slå på elektroverktøyet. – Sag gjennom emnet med jevn fremføring. Hvis du trykker for hardt, kan sagbladspissene bli overopphetet, og emnet kan skades. – Slå av elektroverktøyet, og vent til sagbladet er helt stanset. Saging av vertikal gjæringsvinkel – Still inn ønsket vertikal gjæringsvinkel for sagbladet. Når sagbladet er vippet mot venstre, må parallellanlegget(8) være til høyre for sagbladet. – Følg anvisningene under (se „Saging av rette snitt“, Side164) Sage horisontale gjæringsvinkler (se bilde L) – Still inn ønsket horisontal gjæringsvinkel på vinkelanlegget (3). – Lett emnet mot profilskinnen (34). Profilen skal ikke befinne seg i snittlinjen. Løsne i så fall den riflede mutteren (56), og forskyv profilskinnen. – Hev eller senk sagbladet med sveiven (20) til de øvre tennene på sagbladet (33) er ca. 3−6mm over emnet. – Slå på elektroverktøyet. – Trykk emnet mot profilskinnen (34) med den ene hånden, og skyv vinkelanlegget langsomt forover i styresporet (9) med låseknotten (65) med den andre hånden. – Slå av elektroverktøyet og vent til sagbladet er helt stanset. Saging av horisontal gjæringsvinkel med låst skyvesleide – Still inn den ønskede horisontale gjæringsvinkelen på vinkelanlegget (3). – Vinkelanlegget (3) må være fritt bevegelig i styresporet (9) (venstre eller høyre). For å sørge for dette må du eventuelt løsne på den riflede skruen (54). – Følg anvisningene under (se „Saging av rette snitt“, Side164) Saging av horisontal gjæringsvinkel ved hjelp av skyvesleiden – Still inn den ønskede horisontale gjæringsvinkelen på vinkelanlegget (3). – Trekk spennhåndtaket (29) for skyvesleiden helt opp, og trekk skyvesleiden (2) forover. – Legg emnet på sagbordet foran vernedekselet (6). – Plasser vinkelanlegget (3) foran emnet i det venstre styresporet (9). Lås denne stillingen ved å stramme den riflede skruen (54) godt. – Følg anvisningene under (se „Saging av rette snitt“, Side164) Kontrollere og justere de grunnleggende innstillingene For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse. Hertil trenger du erfaring og tilsvarende spesialverktøy. Et Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig. Stille inn anlegg for vertikale standardgjæringsvinkel 0°/45° – Sett elektroverktøyet i arbeidsstilling. – Still inn en vertikal gjæringsvinkel for sagbladet på 0°. – Fjern beskyttelsesdekselet (6). Kontrollere (se bilde M1) – Still en vinkelmåler på 90°, og sett den på sagbordet (17). Armen på vinkelmåleren må flukte med sagbladet (33) over hele lengden. Stille inn (se bilde M2) – Løsne skruen (71). Slik kan 0°-anlegget (28) forskyves. – Løsne låsespaken (26). – Skyv håndhjulet (19) mot 0°-anlegget til armen på vinkelmåleren flukter med sagbladet over hele lengden.. – Hold håndhjulet i denne stillingen, og stram låsespaken (26) igjen. – Stram skruen (71) igjen. Hvis vinkelindikatoren (64) ikke er på linje med 0°-merket på skalaen (27) etter innstillingen, løsner du skruen (72) med en vanlig stjerneskrutrekker og retter inn vinkelindikatoren langs 0°-merket. Gjenta denne prosedyren for den vertikale gjæringsvinkelen på 45° (løsne skruen (73); flytte 45°-anlegget (25)). Vinkelindikatoren (64) må ikke forskyves. Sagbladets parallellitet med styresporene på vinkelanlegget (se bilde N) – Sett elektroverktøyet i arbeidsstilling. – Fjern beskyttelsesdekselet (6). Kontrollere – Marker den første venstre sagtannen som er synlig over innleggsplaten bak, med en blyant. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsNorsk | 165 – Still inn en vinkelmåler på 90°, og legg den mot kanten til styresporet (9). – Forskyv armen til vinkelmåleren til den berører den markerte sagtannen, og les av avstanden mellom sagblad og styrespor. – Drei sagbladet til den markerte tannen står over innleggsplaten foran. – Forskyv vinkelmåleren langs styresporet frem til markert sagtann. – Mål igjen avstanden mellom sagblad og styrespor. De to målte avstandene må være identiske. Innstilling – Løsne unbrakoskruene (74) foran under sagbordet og unbrakoskruene (75) bak under sagbordet med unbrakonøkkelen (37) som fulgte med. – Beveg sagbladet forsiktig til det står parallelt med styresporet (9). – Trekk til alle skruene (74) og (75) igjen. Stille inn sagbordets avstandsindikator (se bilde O) – Plasser parallellanlegget til høyre for sagbladet. Flytt på parallellanlegget til markeringen i lupen(68) viser33 cm på den nedre skalaen. For å låse trykker du spennhåndtaket(51) ned igjen. – Trekk spennhåndtaket(18) helt opp, og trekk sagbordutvidelsen(11) ut til den stopper. Kontrollere Avstandsindikatoren (69) må vise nøyaktig samme verdi på den øvre skalaen (1) som den som er markert i lupen (68) på den nedre skalaen (1). Innstilling – Trekk sagbordutvidelsen (11) ut til den stopper. – Løsne skruen (76) med en stjerneskrutrekker, og rett inn avstandsindikatoren (69) langs 33 cm-merket på den øvre skalaen (1). Stille inn parallellanleggets parallellitet (se bilde P) – Sett elektroverktøyet i arbeidsstilling. – Fjern beskyttelsesdekselet (6). – Løsne spennhåndtaket (51) til parallellanlegget, og forskyv det til det berører sagbladet. Kontrollere Parallellanlegget (8) må berøre sagbladet langs hele lengden. Innstilling – Løsne unbrakoskruene (77) med unbrakonøkkelen (37) som fulgte med. – Beveg parallellanlegget (8) til det berører sagbladet langs hele lengden. – Hold parallellanlegget i denne stillingen, og trykk spennhåndtaket (51) ned igjen. – Trekk til unbrakoskruene (77) igjen. Innstilling av spennkraften for parallellanlegget Spennkraften til parallellanlegget (8) kan svekkes ved hyppig bruk. – Stram justerskruen (31) helt til parallellanlegget igjen kan låses på sagbordet. Stille inn lupen til parallellanlegget (se bilde P) – Sett elektroverktøyet i arbeidsstilling. – Fjern vernedekselet(6). – Flytt parallellanlegget(8) fra høyre til det berører sagbladet. Kontrollere Markeringen på lupen (68) må flukte med 0 mm-merket på skalaen (1). Innstilling – Løsne skruen (78) med en stjerneskrutrekker, og rett inn markeringen langs 0 mm-merket. Stille inn høyden til innleggsplaten (se bilde Q) Kontrollere Forsiden til innleggsplaten (32) må være i flukt med eller litt under sagbordet, baksiden må være i flukt med eller litt over sagbordet. Innstilling – Fjern innleggsplaten (32). – Still inn riktig nivå for de fire justerskruene (79) med unbrakonøkkelen (37). Oppbevaring og transport Oppbevare maskinkomponentene (se bilde R1−R6) Til oppbevaring har elektroverktøyet en mulighet til å feste visse maskinelementer sikkert. – Løsne det ekstra parallellanlegget (52) fra parallellanlegget (8). – Sett alle løse maskindeler oppbevaringsrommene på huset (se tabellen nedenfor). Bild

Fest vernedekselet (6) i utsparingen på holderen (22), og stram med klemspaken (49)

Skyv støvsugeradapteren (41) inn i festeklemmene (81)

Legg ubenyttede sagblad

sagbladoppbevaringsrommet (82), og fest dekselet (14) over dette med festemutteren (12)

Legg ringnøkkelen (15)

Sett parallellanlegget (8) i oppbevaringsrommet for parallellanlegget (36)

Skyv vinkelanlegget (3) inn i festeklemmene (23)
