• Dodatni paralelni graničnik (52) utaknite u spremište za dodatni paralelni graničnik i fiksirajte pridržnom stegom (84) Nošenje električnog alata Prije transporta električnog alata morate izvršiti sljedeće korake: – Stavite električni alat u transportni položaj. – Uklonite sve dijelove pribora koji se ne mogu čvrsto montirati na električni alat. Nekorištene listove pile prije transporta po mogućnosti spremite u zatvoreni spremnik. – Proširenje stola za piljenje(11) pomaknite do kraja prema unutra i pritisnite steznu ručku(18) za fiksiranje prema dolje. – Produžetak stola za piljenje(10) umetnite do kraja unutra i pritegnite vijke za fiksiranje(38) na šipkama za vođenje(24). – Omotajte mrežni kabel oko držača kabela(42). – Za podizanje ili transport koristite ručke za nošenje(4). u Prilikom transportiranja električnog alata koristite samo transportne naprave, a nikada zaštitne naprave. Održavanje i servisiranje Održavanje i čišćenje u Prije svih radova na električnom alatu izvucite mrežni utikač iz utičnice. u Električni alat i otvore za hlađenje održavajte čistima kako bi se moglo dobro i sigurno raditi. Ako je potrebna zamjena priključnog kabela, tada je treba provesti u Bosch servisu ili u ovlaštenom servisu za Bosch električne alate kako bi se izbjeglo ugrožavanje sigurnosti. Čišćenje Nakon svakog radnog postupka očistite prašinu i strugotine puhanjem komprimiranim zrakom ili kistom. Podmazivanje električnog alata Mazivo: Motorno ulje SAE 10/SAE 20 – Po potrebi električni alat podmažite na prikazanim mjestima (vidjeti slikuS). Ovlašteni Bosch servis će ove radove izvesti brzo i pouzdano. u Maziva i sredstva za čišćenje zbrinite na ekološki prihvatljiv način. Pridržavajte se zakonskih propisa. Mjere za smanjenje buke Mjere koje provodi proizvođač: – Meki start – Isporuka s listom pile specijalno razvijenim za smanjenje buke Mjere koje provodi korisnik: – Montaža na stabilnu radnu površinu koja prigušuje vibracije – Uporaba listova pile s funkcijom smanjenja buke – Redovito čišćenje lista pile i električnog alata Pribor Kataloški broj Vrećica za prašinu 2 605 411 205 Kutni graničnik 2 610 015 508 Štap za pomicanje 2 610 015 022 Radni stol GTA6000 0 601 B24 100 Listovi pile za drvo i pločaste materijale, panel ploče i letve Vrijedi za sljedeće tipove: 3 601 M30 402/ p. 432

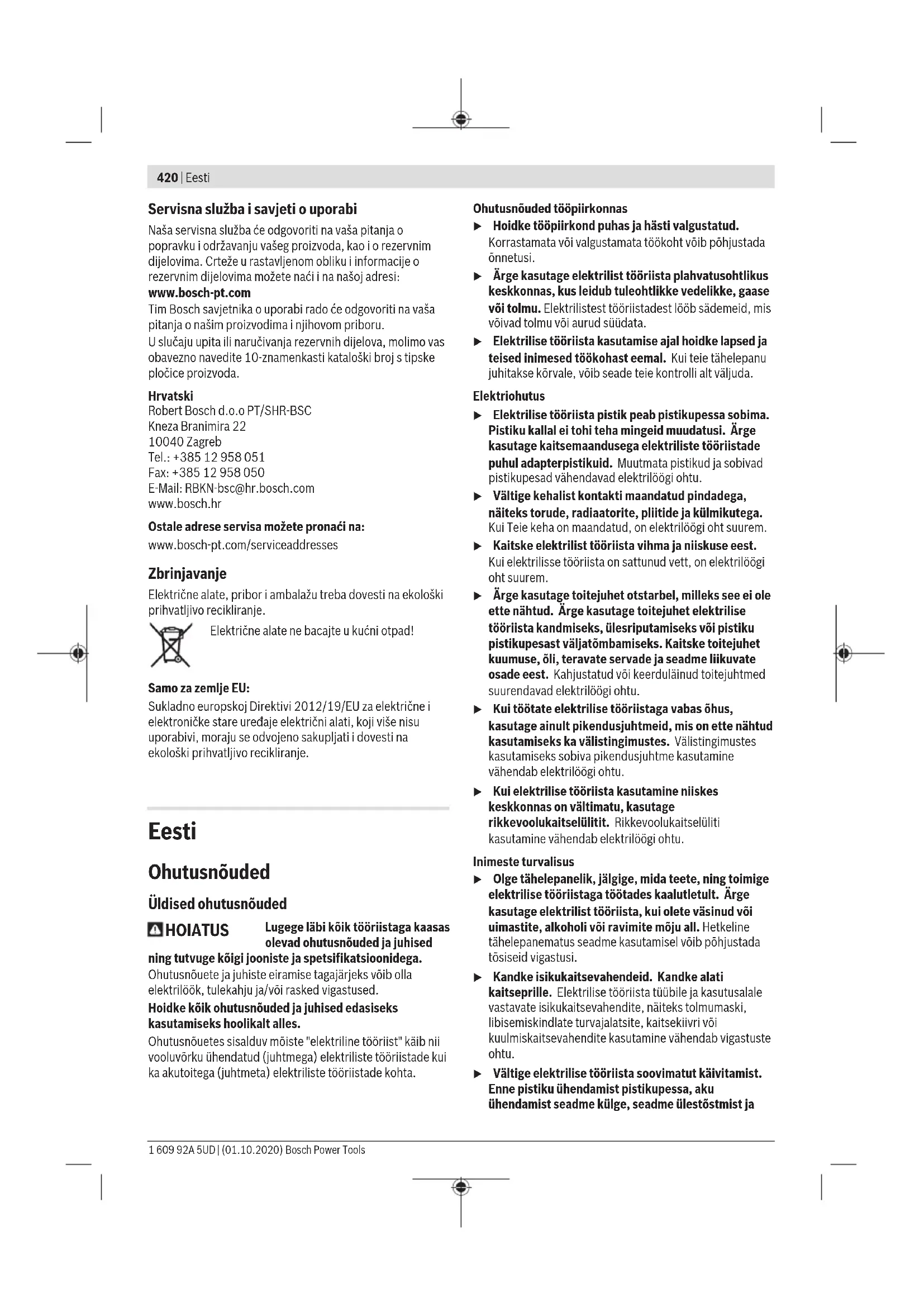

• List pile 254x30 mm, 40 zubaca 2 608 640 443 List pile 254x30 mm, 60 zubaca 2 608 640 444 Vrijedi za sljedeće tipove: 3 601 M30 442/ B2 List pile 254x25,4 mm, 40 zubaca 2 608 640 901 List pile 254x25,4 mm, 60 zubaca 2 608 640 902 Bosch Power Tools 1 609 92A 5UD | (01.10.2020)420 | Eesti Servisna služba i savjeti o uporabi Naša servisna služba će odgovoriti na vaša pitanja o popravku i održavanju vašeg proizvoda, kao i o rezervnim dijelovima. Crteže u rastavljenom obliku i informacije o rezervnim dijelovima možete naći i na našoj adresi: www.bosch-pt.com Tim Bosch savjetnika o uporabi rado će odgovoriti na vaša pitanja o našim proizvodima i njihovom priboru. U slučaju upita ili naručivanja rezervnih dijelova, molimo vas obavezno navedite 10‑znamenkasti kataloški broj s tipske pločice proizvoda. Hrvatski Robert Bosch d.o.o PT/SHR-BSC Kneza Branimira 22 10040 Zagreb Tel.: +385 12 958 051 Fax: +385 12 958 050 E-Mail: RBKN-bsc@hr.bosch.com www.bosch.hr Ostale adrese servisa možete pronaći na: www.bosch-pt.com/serviceaddresses Zbrinjavanje Električne alate, pribor i ambalažu treba dovesti na ekološki prihvatljivo recikliranje. Električne alate ne bacajte u kućni otpad! Samo za zemljeEU: Sukladno europskoj Direktivi 2012/19/EU za električne i elektroničke stare uređaje električni alati, koji više nisu uporabivi, moraju se odvojeno sakupljati i dovesti na ekološki prihvatljivo recikliranje. Eesti Ohutusnõuded Üldised ohutusnõuded HOIATUS Lugege läbi kõik tööriistaga kaasas olevad ohutusnõuded ja juhised ning tutvuge kõigi jooniste ja spetsifikatsioonidega. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta. Ohutusnõuded tööpiirkonnas u Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada õnnetusi. u Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. u Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda. Elektriohutus u Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. u Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem. u Kaitske elektrilist tööriista vihma ja niiskuse eest. Kuielektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. u Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. u Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. u Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. Inimeste turvalisus u Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. u Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu. u Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsEesti | 421 kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. u Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. u Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. u Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. u Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, etneed on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. u Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine u Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. u Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. u Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. u Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärgelaske seadet kasutada isikutel, kesseadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. u Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. u Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. u Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, võttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. u Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida. Teenindus u Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö. Ohutusnõuded saepinkide kasutamisel Kettakaitsega seotud hoiatused u Kettakaitset ei tohi eemaldada. Kettakaitse peab olema töökorras ja õigesti paigaldatud. Kettakaitse, mis logiseb, on viga saanud või ei tööta korralikult, tuleb parandada või asendada. u Lõigete tegemisel tuleb alati kasutada saeketta kettakaitset ja kiilnuga. Kettakaitse ja muud kaitsevahendid aitavad vältida vigastuste teket lõigete tegemisel, mille puhul lõikab saeketas tooriku täielikult läbi. u Pärast selliste lõigete tegemist, mis nõuavad kettakaitse ja/või kiilnoa eemaldamist (nt soonte freesimine), paigaldage kaitsesüsteem kohe tagasi. Kettakaitse ja kiilnuga aitavad vältida vigastusi. u Enne kui lülitate sae sisse veenduge, et saeketas ei puutu vastu kettakaitset, kiilnuga ega lõigatavat toorikut. Saeketta juhuslik kokkupuude nende detailidega võib tekitada ohtliku olukorra. u Reguleerige kiilnuga vastavalt kasutusjuhendis toodud juhistele. Vale vahekauguse, asendi ja joondamise puhul ei pruugi kiilnuga tagasilöögi ohtu vähendada. u Selleks et kiilnuga toimiks, peab see olema lõikejäljes. Kiilnoast ei ole kasu, kui lõigatav detail on kiilnoaga haardumiseks liiga kitsas (lõige on liiga lühike). Sellisel juhul ei hoia kiilnuga tagasilööki ära. u Kasutage kiilnoaga sobivat saeketast. Selleks et kiilnuga korralikult toimiks, peab saeketta läbimõõt sobima vastava kiilnoaga, saeketas peab olema õhem kui kiilnuga ning saeketta lõikelaius peab olema suurem kui kiilnoa paksus. Hoiatused lõigete tegemisel u OHT: Ärge kunagi viige sõrmi ega käsi saeketta lähedusse ega lõikejoonele. Piisab vaid hetkest, mil teie tähelepanu on mujal, või väikesest libastumisest ja teie käsi läheb vastu saeketast, mis toob kaasa raske kehavigastuse. u Lükake lõigatavat toorikut vastu saeketast või lõiketera ainult pöörlemissuunale vastupidises suunas. Kui lükkate lõigatavat toorikut vastu saeketast Bosch Power Tools 1 609 92A 5UD | (01.10.2020)422 | Eesti suunas, milles saeketas laua peal pöörleb, võib juhtuda, et toorik ja teie käsi tõmmatakse vastu saeketast. u Ärge kunagi kasutage pikisaagimisel tooriku etteandmiseks nurgajuhikut ning nurgajuhikuga lõikamisel ärge kasutage paralleeljuhikut tooriku pikkuse piirajana. Suunates lõigatavat toorikut korraga nii paralleeljuhiku kui ka nurgajuhikuga suureneb võimalus, et saeketas kiilub kinni ja tekib tagasilöök. u Pikisaagimisel rakendage tooriku etteandmisel jõudu paralleeljuhiku ja lõikeketta vahelt. Kui juhiku ja lõikeketta vaheline kaugus on alla 150 mm, kasutage lükkepulka ja kui see kaugus on alla 50 mm, kasutage lükkeklotsi. Abivahendid tagavad, et et teie käsi jääb saekettast ohutusse kaugusse. u Kasutage vaid tootja poolt tarnitud või antud juhiste järgi valmistatud lükkepulka. Lükkepulk tagab, et teie käsi jääb saekettast ohutusse kaugusse. u Ärge kunagi kasutage kahjustada saanud või sisselõikega lükkepulka. Kahjustada saanud lükkepulk võib puruneda ja teie käsi satub vastu saeketast. u Ärge tehke ühtegi lõiget vaba käega. Kasutage tooriku positsioneerimiseks ja suunamiseks alati paralleeljuhikut või nurgajuhikut. Vaba käega saagimine tähendab seda, et kasutate tooriku toetamiseks ja suunamiseks paralleeljuhiku või nurgajuhiku asemel oma käsi. Vaba käega saagimisel ei tule lõige sirge, saeketas võib kinni kiiluda ja tekkida tagasilöök. u Ärge kunagi sirutage kätt ümber ega üle pöörleva saeketta. Kätt tooriku järele sirutades võib teie käsi sattuda kogemata vastu liikuvat saeketast. u Pikkade ja/või laiade toorikude saagimisel seadke saelaua taha ja/või külgedele täiendavad toed, mis hoiavad detaile rõhtsalt. Pikad ja/või laiad toorikud võivad üle laua ääre vajuta, mille tulemusel võib teil kaduda kontroll tooriku üle ning saeketas kiilub kinni ja tekib tagasilöök. u Andke toorikut ette ühtlases tempos. Ärge painutage ega väänake toorikut. Kui detail kiilub kinni, lülitage saag viivitamatult välja, võtke vooluvõrgust välja ning eemaldage seejärel takistus. Kui saeketas kiilub toorikus kinni, võib tekkida tagasilöök või mootor võib seiskuda. u Ärge eemaldage äralõigatud materjali tükke sae töötamise ajal. Materjal võib jääda kinni saeketta ja juhiku vahele või saeketta kaitsepiirde sisse ning teie sõrmed võivad sattuda vastu saeketast. Enne kui hakkate materjali eemaldama, lülitage saag välja ja oodake, kuni saeketas seiskub. u Kui pikilõigatav detail on õhem kui 2 mm, kasutage töölaua pealispinnal täiendavat kaitsepiiret. Õhuke detail võib pikilõike juhiku alla kinni kiiluda ja põhjustada tagasilöögi. Tagasilöök ja asjaomased ohutusnõuded Tagasilöök on tooriku vastureaktsioon saeketta kinnikiilumisele, saetee valele joondumisele saeketta suhtes või tooriku kinnijäämisele saeketta ja paralleeljuhiku või muude fikseeritud saeosade vahele. Tagasilöögi ajal juhtub sageli nii, et saeketta tagumine osa tõstab tooriku töötasapinnalt üles ja tõukab operaatori suunas. Tagasilöök on elektrilise tööriista vale kasutamise tagajärg, mida saab ära hoida sobivate ettevaatusabinõude rakendamisega. u Ärge kunagi seiske saekettaga ühel joonel. Seiske alati saeketta sellel poolel, kus on paralleeljuhik. Tagasilöögi puhul võib toorik paiskuda suurel kiirusel operaatori suunas, kes seisab saeketta ees või sellega samal joonel. u Ärge mingil juhul küünitage ennast saekettast üle või saeketta taha, et toorikut tõmmata või seda toetada. Võite kogemata saekettaga kokku puutuda või tagasilöök võib tõmmata teie sõrmed vastu saeketast. u Ärge kunagi hoidke lõigatavast toorikust kinni ja ärge suruge seda vastu pöörlevat saeketast. Kui surute lõigatavat toorikut vastu saeketast, kiilub saeketas kinni ja tekib tagasilöök. u Joondage juhik saekettaga paralleelseks. Valesti joondatud juhik surub tooriku vastu saeketast ja tekib tagasilöök. u Mitteläbivate lõigete, näiteks valtside ja soonte tegemisel kasutage tooriku suunamiseks vastu töölauda vedrustatud juhikut. Vedrustatud juhik aitab toorikut tagasilöögi puhul kontrolli all hoida. u Pikad paneelid toestage, et vältida ketta kinnikiilumise ja tagasilöögi ohtu. Suured detailid võivad omaenda raskuse all läbi painduda. Toed võib panna alla kõikidele töötasapinnast üle ulatuvatele toorikutele. u Olge eriti ettevaatlik väändunud, oksliku, deformeerunud toorikutega või nende toorikutega, millel puuduvad sirged servad ja mida tuleb juhtida nurkjuhiku või paralleeljuhikuga. Väändunud, okslikud ja deformeerunud toorikud on ebastabiilsed ning põhjustavad lõikejoone vale joondumist saeketta suhtes, saeketta kinnijäämist ja tagasilööki. u Ärge kunagi lõigake mitut toorikut üheaegselt, ei vertikaalselt ega horisontaalselt. Saeketas võib ühte või mitmesse toorikusse kinni jääda ja tekib tagasilöök. u Kui hakkate saagi uuesti käivitama, kui saeketas on toorikus, jälgige, et saeketas oleks lõikejoone keskel ja saehambad ei puutuks vastu toorikut. Kui saehambad jäävad sae käivitamisel materjalisse kinni, võib see tooriku laualt üles tõsta ja tekib tagasilöök. u Hoidke lõikekettad puhtad, teravad ja kontrollige, et hambad oleksid õige nurga all. Ärge kunagi kasutage deformeerunud saekettaid ega pragunenud või murdunud hammastega saekettaid. Teravad ja õige nurga all olevate hammastega saekettad vähendavad kinnijäämist, seiskumist ja tagasilööke. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsEesti | 423 Ohutusnõuded saepingiga töötamisel u Kui võtate välja töölaua siseplaadi, vahetate saeketast, reguleerite kiilnuga ja saeketta kaitsekatet või jätate sae järelevalveta, lülitage saepink välja ja ühendage toitejuhe lahti. Ettevaatusabinõud aitavad õnnetusi vältida. u Ärge jätke kunagi töötavat saepinki järelevalveta. Lülitage saag välja ja ärge lahkuge seadme juurest enne, kui see on täielikult seiskunud. Järelevalveta jäetud töötav saag kujutab endast suurt ohtu. u Paigutage saepink hästi valgustatud ja tasasele pinnale, kus teil on kindel jalgealune ja te saate hoida end tasakaalus. Saag tuleb paigaldada kohta, kus on tooriku käsitlemiseks piisavalt ruumi. Kitsad ja pimedad kohad ning ebatasased libedad põrandad põhjustavad õnnetusi. u Puhastage sae alust ja/või tolmukogujat korrapäraselt saepurust. Kogunenud saepuru on tuleohtlik ning võib ise süttida. u Saepink peab kindlalt püsti püsima. Saepink, mis ei püsi kindlalt püsti, võib liikuma hakata või ümber kukkuda. u Eemaldage enne saepingi sisselülitamist töölaualt tööriistad, puidujäätmed jne. Tähelepanu hajumine või takerdumine võib olla ohtlik. u Kasutage kinnitusava läbimõõdule täpselt vastava suuruse ja kujuga (teemant- või ümar)kettaid. Vale võlliavaga saekettad pöörlevad ekstsentriliselt ja selle tulemusel kaob sae üle kontroll. u Ärge kunagi kasutage vigastatud või ebasobivaid saeketaste kinnitusvahendeid – äärikud, seibid, poldid ja mutrid. Kinnitusvahendid on spetsiaalselt teie sae jaoks välja töötatud, et saag töötaks ohutult ja optimaalselt. u Ärge kunagi astuge saepingile ega kasutage seda astmelauana. Kui tööriist kukub ümber või puutute kogemata vastu saeketast, võite end tõsiselt vigastada. u Jälgige, et saeketas oleks paigaldatud nii, et see pöörleks õiges suunas. Ärge kasutage lauasael lihvkettaid, traatharju ega abrasiivseid kettaid. Ebasobivate saeketaste või tarvikute kasutamine võib põhjustada tõsiseid kehavigastusi. Täiendavad ohutusnõuded u Saeketta paigaldamisel kandke kaitsekindaid. Esineb kehavigastuste oht. u Ärge kasutage kiirlõiketerasest (HSS) saekettaid. Sellised saekettad võivad kergesti murduda. u Ärge kasutage elektrilist tööriista mitte kunagil ilma vaheplaadita. Vahetage vigane vaheplaat uue vastu. Ilma laitmatus korras vaheplaadita võite ennast saelehega vigastada. u Hoidke oma töökoht puhas. Materjalisegud on eriti ohtlikud. Kergemetallide tolm võib süttida või plahvatada. u Valige töödeldava materjali jaoks sobiv saeketas. u Kasutage üksnes käesolevas kasutusjuhendis esitatud ja elektrilisele tööriistale märgitud andmetele vastavaid saekettaid, mida on vastavalt standardile EN 847-1 testitud ja asjaomaselt tähistatud. u Kasutage üksnes elektrilise tööriista tootja poolt soovitatud saekettaid, mis on töödeldava materjali jaoks sobivad. u Suunake toorik alati vastu pöörlevat saeketast. Vastasel korral tekib tagasilöögi oht, kui saeketas toorikus kinni kiildub. Sümbolid Järgnevad sümbolid võivad olla teie elektrilise tööriista kasutamisel olulised. Pidage sümbolid ja nende tähendus meeles. Sümbolite õige tõlgendus aitab teil elektrilist tööriista käsitseda paremini ja ohutumalt. Sümbolid ja nende tähendus Kui elektriline tööriist töötab, ärge viige oma käsi saagimispiirkonda. Saekettaga kokkupuute korral võite end vigastada. Kandke kaitseprille. Kandke kuulmiskaitsevahendeid. Müra võib kuulmist kahjustada. Kandke tolmukaitsemaski. 3 601 M30 402 3 601 M30 432 3 601 M30 462 3 601 M30 472 ø 30 mm p. 4

Pöörake tähelepanu saeketta mõõtmetele. Siseava läbimõõt peab tööriista spindliga lõtkuta sobima. Kui on vaja kasutada kahandusdetaile, siis veenduge, et kahandusdetaili mõõtmed sobiksid saeketta paksuse ja siseava läbimõõduga ning tööriista spindli läbimõõduga. Võimaluse korral kasutage saekettaga kaasas olevaid kahandusdetaile. Saeketta läbimõõt peab vastama sümbolil toodud väärtusele.

aSaeketta läbimõõt võib olla maksimaalselt 254mm. bEralduskiilu paksus on 2,3mm. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)424 | Eesti Sümbolid ja nende tähendus cHammaste lõikesuund (saekettal oleva noole suund) peab vastama eralduskiilul oleva noole suunale. dSaeketta vahetamisel jälgige, et lõikelaius ei oleks väiksem kui 2,4mm ja saeketta paksus ei oleks suurem kui 2,2mm. Vastasel juhul võib eralduskiil toorikusse kinni jääda. Eralduskiilu paksus on 2,3mm. Tooriku maksimaalne võimalik kõrgus on 79mm. Näitab vända pööramissuunda saeketta langetamiseks (transpordiasend) ja tõstmiseks (tööasend). Näitab lukustushoova asendit saeketta fikseerimiseks ja vertikaalse kaldenurga seadmiseks (kallutatav saeketas). Rihvelkruvi keeramissuund nurgajuhiku liugkelgul fikseerimiseks/vabastamiseks. Vajaduse korral õlitage elektrilist tööriista näidatud kohtadest. KaitseklassigaII elektritööriistad on tugevdatult või topelt isoleeritud. CE-märgisega kinnitab tootja, et elektritööriist on vastavuses kehtivate ELi direktiividega. Toote kirjeldus ja kasutusjuhend Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi. Pange tähele kasutusjuhendi esiosas olevaid jooniseid. Nõuetekohane kasutamine Elektritööriist on statsionaarse seadmena ette nähtud sirgete piki- ja ristlõigete tegemiseks kõvas ja pehmes puidus ning laast- ja kiudplaatides. Sealjuures on võimalikud horisontaalsed kaldenurgad −60° kuni +60° ning vertikaalsed kaldenurgad -1° kuni 47°. Vastavate saeketaste kasutamisel on võimalik saagida alumiiniumprofiile ja plaste. Kujutatud komponendid Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. (1) Saeketta ja paralleeljuhiku vahelise kauguse skaala (2) Liugkelk (3) Nurgajuhik (4) Kandesang (5) Kleebis lõikejoone tähistamiseks (6) Kaitsekate (7) Eralduskiil (8) Paralleeljuhik (9) Nurgajuhiku juhtsoon (10) Saepingi pikendus (11) Saepingi laiendus (12) Kinnitusmutter saekettahoidiku katte kinnitamiseks ja lükkepulga ülesriputamiseks (13) Lükkepulk (14) Saekettahoidiku kate (15) Silmusvõti (24mm; 23mm) (16) Paigaldusavad (17) Saepink (18) Saepingi laienduse kinnituspide (19) Käsiratas (20) Vänt saeketta tõstmiseks ja langetamiseks (21) Sisse-/väljalüliti turvaklapp (22) Kaitsekatte hoidik (23) Nurgajuhiku hoiuklamber (24) Saepingipikenduse juhtvarras (25) Vertikaalse 45° kaldenurga piirik (26) Lukustushoob vertikaalse kaldenurga seadmiseks (27) Vertikaalse kaldenurga skaala (28) Vertikaalse 0° kaldenurga piirik (29) Liugkelgu kinnituspide (30) Paralleeljuhiku V-juhtsoon saepingis (31) Justeerimiskruvi paralleeljuhiku pingutusjõu reguleerimiseks (32) Vaheplaat (33) Saeketas (34) profiilrööbas (35) Paralleeljuhiku juhtsoon (36) Paralleeljuhiku hoidik (37) Sisekuuskantvõti (5mm) (38) Saepingipikenduse lukustuskruvi (39) Lisaparalleeljuhiku kinnitusdetailide komplekt (40) Laastude väljaviskeava (41) Tolmueemaldusadapter (42) Kaablihoidik 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsEesti | 425 (43) Saepingipikenduse kinnitusdetailide komplekt (44) Paralleeljuhiku V-juhtsoon (45) Alusplaat (46) Eralduskiilu lukustushoob (47) Eralduskiilu asendi fikseerimise tihvtid (48) Väljalõiked saepingipaigaldise jaoks (49) Kaitsekatte lukustushoob (50) Kaitsekatte juhtsõrm (51) Paralleeljuhiku kinnituspide (52) Lisaparalleeljuhik (53) Nurgajuhiku juhtsiin (54) Rihvelkruvi nurgajuhiku fikseerimiseks (55) Profiilsiini kinnitusdetailide komplekt (56) Profiilsiini rihvelmutter (57) Saeketta alumine kate (58) Saeketta alumise katte kinnituskruvi (59) Kinnitusmutter (60) Spindli lukustushoob (61) Kinnitusäärik (62) Tugiäärik (63) Tööriista spindel (64) Vertikaalse nurga väärtuse näidik (65) Lukustuspide suvalise horisontaalse kaldenurga jaoks (66) Horisontaalse nurga väärtuse näidik nurgajuhikul (67) Seadeplaat (68) Luup (69) Saepingi kauguse näidik (70) Sisselülitusnupp (71) Ristpeakruvi 0° piiriku reguleerimiseks (72) Vertikaalse nurga väärtuse näidiku kruvi (73) Ristpeakruvi 45° piiriku reguleerimiseks (74) Eesmised sisekuuskantkruvid (5mm) saeketta paralleelsuse reguleerimiseks (75) Tagumised sisekuuskantkruvid (5mm) saeketta paralleelsuse reguleerimiseks (76) Saepingi kauguse näidiku kruvi (77) Sisekuuskantkruvid (5mm) paralleeljuhiku paralleelsuse reguleerimiseks (78) Paralleeljuhiku kauguse näidiku kruvi (79) Vaheplaadi justeerimiskruvid (80) Lisaparalleeljuhiku kinnitusdetailide komplekti hoidik (81) Tolmueemaldusadapteri hoiuklamber (82) Saekettahoidik (83) Sisekuuskantvõtme hoidik (84) Lisaparalleeljuhiku hoiuklamber Tehnilised andmed Ketassaepink GTS 10 XC GTS 10 XC GTS 10 XC Tootenumber 3 601 M30 402 3 601 M30 472 3 601 M30 432 3 601 M30 462 Nimivõimsus W 2100 2000 1650 Nimipinge V 220−240 230 110 Sagedus Hz 50/60 50/60 50/60 Tühikäigu-pöörlemiskiirus min

Käivitusvoolu piiraja ● ● ● Järelpöörlemispidur ● ● ● Ülekoormuskaitse ● ● ● Kaal vastavalt EPTA-Procedure 01:2014-le kg 35,0 35,0 35,0 Kaitseklass / II / II / II Mõõtmed (koos eemaldatavate seadmeosadega) Laius x sügavus x kõrgus mm 810 x 768 x 343 810 x 768 x 343 810 x 768 x 343 Sobivate saeketaste mõõtmed Saeketta läbimõõt mm 254 254 254 Saeketta paksus mm <2,2 <2,2 <2,2 Min hamba paksus/ hammaste räsamine mm > 2,4 > 2,4 > 2,4 Saeketta siseava läbimõõt mm 30 30 30 Bosch Power Tools 1 609 92A 5UD | (01.10.2020)426 | Eesti Ketassaepink GTS 10 XC GTS 10 XC Tootenumber 3 601 M30 442 3 601 M30 4B2 Nimivõimsus W − 2100 Nimivool A 9,1 − Nimipinge V 220−240 220 Sagedus Hz 50/60 60 Tühikäigu-pöörlemiskiirus min

Käivitusvoolu piiraja ● ● Järelpöörlemispidur ● ● Ülekoormuskaitse ● ● Kaal vastavalt EPTA-Procedure 01:2014-le kg 35,0 35,0 Kaitseklass / II / II Mõõtmed (koos eemaldatavate seadmeosadega) Laius x sügavus x kõrgus mm 810 x 768 x 343 810 x 768 x 343 Sobivate saeketaste mõõtmed Saeketta läbimõõt mm 254 254 Saeketta paksus mm <2,2 <2,2 Min hamba paksus/ hammaste räsamine mm > 2,4 > 2,4 Saeketta siseava läbimõõt mm 25,4 25,4 Tooriku maksimaalsed mõõtmed: (vaadake „Tooriku maksimaalsed mõõtmed“, Lehekülg431) Andmed müra kohta Mürapäästuväärtused on määratud vastavaltEN 62841-3-1. Elektritööriista ekvivalentne müratase on tavaliselt: helirõhutase92dB(A); müravõimsustase105dB(A). Mõõtemääramatus K=3dB. Kasutage kuulmiskaitsevahendeid! Nendes juhistes toodud mürapäästu väärtus on mõõdetud standardse mõõtemeetodiga ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsioonitaseme esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase muutuda. Selle tagajärjel võib vibratsioonitase töötamise koguperioodil tunduvalt suureneda. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. Selle tagajärjel võib vibratsioonitase töötamise koguperioodil tunduvalt väheneda. Paigaldus u Vältige elektrilise tööriista soovimatut käivitamist. Paigaldamise ja kõigi elektrilise tööriista juures tehtavate tööde ajal ei tohi võrgupistik olla ühendatud vooluvõrku. Tarnekomplekt Kontrollige enne elektrilise tööriista kasutuselevõttu, kas tarnekomplekt sisaldab kõiki allpool nimetatud osi: Tarnekomplekti osade loend – Ketassaepink paigaldatud saeketta(33) ja eralduskiiluga(7) – Nurgajuhik(3) – Profiilsiin(34) – Profiilsiini kinnitusdetailide komplekt(55) (juhtplekk, rihvelmutter, kruvi, alusseib) – Paralleeljuhik(8) – Lisaparalleeljuhik(52) – Lisaparalleeljuhiku kinnitusdetailide komplekt(39) (3kinnituskruvi, 3alusseibi, 3tiibmutrit) – Kaitsekate(6) – Saepingipikendus(10) – Saepingipikenduse kinnitusdetailide komplekt(43) (2kinnituskruvi, 2alusseibi, 1lehtvõti) – Sisekuuskantvõti(37) – Silmusvõti(15) – Saekettahoidiku kate(14) – Lükkepulk(13) – Vaheplaat(32) – Tolmueemaldusadapter(41) Märkus: kontrollige elektritööriistal võimalike kahjustuste puudumist. Enne kui jätkate elektrilise tööriista kasutamist, kontrollige hoolikalt kaitseseadiseid või kergelt kahjustatud osi, kas need on laitmatus ja nõuetekohases töökorras. Veenduge, et 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsEesti | 427 liikuvad osad töötavad veatult ega kiilu kinni ja et kõik detailid on kahjustamata. Seadme laitmatu töö tagamiseks peavad kõik seadme osad olema paigaldatud õigesti ja vastama kõikidele nõuetele. Kahjustatud kaitseseadised ja osad tuleb lasta remontida või asendada selleks volitatud remonditöökojas. Lisaks vajalikud tööriistad: – lamepeakruvikeeraja – ristpeakruvikeeraja – nurgakaliiber Üksikosade paigaldamine – Võtke tarnekomplekti kõik osad pakendist ettevaatlikult välja. – Eemaldage seadme ja tarvikute küljest pakkematerjal. – Avage põhjavõre(45) ja eemaldage mootoriploki alt pakkematerjal (vt jna). Otse korpuse külge on kinnitatud järgmised seadmeosad: lükkepulk(13), silmusvõti(15), sisekuuskantvõti(37), paralleeljuhik(8), nurgajuhik(3), tolmueemaldusadapter(41), lisaparalleeljuhik(52) koos kinnitusdetailide komplektiga(39), kaitsekate(6). – Vajaduse korral võtke need hoidikutest ettevaatlikult välja. Vt ka jooniseidR1 – R6. Kiilu positsioneerimine (vt jooniseidb1–b2) Juhis: Vajadusel puhastage enne positsioneerimist kõik paigaldatavad osad. – Keerake vänta (20) päripäeva lõpuni nii, et saeketas (33) asub saepingi kohal kõrgeimas asendis. – Vabastage kinnitushoob (46). – Lükake kiilu (7) kinnitushoova (46) suunas, kuni seda saab üles tõmmata. – Tõmmake eralduskiil täiesti üles, et see asetseks täpselt saeketta keskpunkti kohal. – Laske mõlemal tihvtil (47) lukustuda kiilul olevates avades ja fikseerige kinnitushoob (46). Vaheplaadi paigaldamine (vtjnc) – Kinnitage vaheplaat (32) tagumistesse avadesse (48) tarvikukanalis. – Viige vaheplaat alla. – Vajutage vaheplaadile seni, kuni selle esiosa fikseerub tarvikukanalisse. Vaheplaadi(32) esikülg peab olema saepingiga ühetasa või saepingist pisut madalamal, tagakülg peab olema saepingiga ühetasa või saepingist pisut kõrgemal. Kaitsekatte paigaldamine (vt jooniseidd1–d2) Juhis: Paigaldage kaitsekate üksnes juhul, kui lõikekiil asub täpselt saeketta keskpunkti kohal kõrgeimas asendis (vt joonistb2). Ärge paigaldage kaitsekatet, kui lõikekiil asub madalaimas asendis (kiilu asend seadme tarnimisel ning soonte lõikamisel) (vt joonistb1). – Vabastage lukustushoob (49) ja eemaldage kaitsekate (6) hoidikust (22). – Hoidke ühe käega kaitsekatte metallrööbast (6) ja tõstke teise käega lukustushooba (49) üles. – Lükake juhtpoldid (50) tahapoole lõikekiilul (7) olevasse soonde. – Viige kaitsekate (6) alla, kuni kettakaitse (ülemine metallrööbas) on paralleelne saepingiga (17). – Suruge lukustushoob (49) alla. Lukustushoob peab tuntavalt ja kuuldavalt lukustuma ning kaitsekate (6) peab olema tugevalt ja kindlalt paigaldatud. u Kontrollige enne igat kasutust, et kaitsekate liiguks probleemideta. Ärge kasutage elektrilist tööriista, kui kaitsekate ei liigu vabalt ja kohe ei sulgu. Saepingipikenduse paigaldamine (vt jne) Kasutage paigaldamiseks saepingipikenduse kinnitusdetailide komplekti (43) (2kinnituskruvi, 2alusseibi, 1lehtvõti). – Kruvige saepingipikendus(10) juhtvarrastega(24) kokku. Selleks fikseerige juhtvardad lehtvõtmega, keerates samal ajal kinnituskruvid sisekuuskantvõtmega kinni. Väljalõiked saepingipikenduses peavad olema suunatud ülespoole. Paralleeljuhiku paigaldamine (vt joonistf) Paralleeljuhikut (8) saab kinnitada saekettast paremale või vasakule. – Vabastage lukustushoob (51) paralleeljuhikul (8). Sellega vabaneb V-soon (44). – Asetage paralleeljuhik kõigepealt V-soonega saepingi juhtsoonde (30). Seejärel seadke paralleeljuhik paika saepingi eesmises juhtsoones (35). Paralleeljuhikut saab nüüd nihutada mis tahes suunas. – Paralleeljuhiku fikseerimiseks suruge kinnitushoob (51) alla. Täiendava paralleeljuhiku paigaldamine (vt joonistg) Kitsaste toorikute ja vertikaalse kaldenurga saagimiseks tuleb täiendav paralleeljuhik (52) monteerida paralleeljuhiku (8) külge. Täiendavat paralleeljuhikut saab vastavalt vajadusele monteerida paralleeljuhiku (8) vasakule või paremale poole. Kasutage monteerimiseks täiendava paralleeljuhiku kinnituskomplekti (39) (2 kinnituskruvi, 2 alusseibi, 2 liblikkruvi). – Lükake kinnituskruvid läbi paralleeljuhiku (8) külgedel asuvate avade. – Kruvipead on seejuures täiendava paralleeljuhiku juhikuks. – Lükake täiendav paralleeljuhik (52) üle kinnituskruvide peade. – Asetage alusseibid kinnituskruvidele ja pingutage kruvid liblikmutrite abil kinni. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)428 | Eesti Nurgajuhiku paigaldamine (vt jnh1 ‒ h2) – Viige nurgajuhiku(3) juhtsiin(53) saepingi ühte selleks mõeldud juhtsoonde(9). Suunis: nurgajuhiku asendi saab vasakpoolses juhtsoones fikseerida, keerates rihvelkruvi(54) liugkelgul(2) kinni. Pikkade toorikute mugavamaks paigutamiseks saab nurgajuhikut profiilsiiniga(34) laiendada. – Vajaduse korral paigaldage profiilsiin kinnitusdetailide komplektiga(55) nurgajuhiku külge. Tolmu/saepuru äratõmme Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. Tolmu-/laastueemaldusava võib tolmu, laastude või töödeldava detaili tükkidega ummistuda. – Lülitage seade välja ja eemaldage toitepistik pistikupesast. – Oodake, kuni saeketas on täielikult seiskunud. – Tehke kindlaks ummistumise põhjus ja kõrvaldage see. u Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. u Põlenguohu vältimiseks alumiiniumi saagimisel tühjendage laastude väljaviskeava ja saeketta alumine kate ning ärge kasutage laastueemaldajaid. Tolmueemaldus eraldi seadmega (vt joonisti) Kasutage seadmega kaasasolevat adapterit (41) tolmuimeja ühendamiseks laastu väljaviskeavasse (40). – Paigaldage tolmueemaldusadapter (41) ja tolmuimeja voolik. Tolmuimeja peab töödeldava materjali tolmu imemiseks sobima. Eriti tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaalset tolmuimejat. Saeketta alumise katte puhastamine (vt jnj) Toorikutükkide ja suuremate laastude eemaldamiseks saab saeketta alumise katte(57) avada. – Lülitage elektriline tööriist välja ja eemaldage võrgupistik pistikupesast. – Oodake, kuni saeketas on täielikult seiskunud. – Keerake elektriline tööriist külili. – Keerake põhjaplaadi(45) kaks kinnituskruvi kuuskantvõtmega(37) lahti ja avage põhjaluuk. – Keerake kinnituskruvi(58) lahti ja avage saeketta alumine kate(57). – Eemaldage toorikutükid ja laastud. – Sulgege saeketta alumine kate ja kruvige kinni. Kruvige põhjaplaat uuesti külge. – Viige elektriline tööriist tööasendisse. Statsionaarne või paindlik paigaldus u Ohutu käsitsemise tagamiseks tuleb elektriline tööriist enne kasutamist paigaldada tasasele ja stabiilsele tööpinnale (nt tööpingile). Paigaldamine tööpinnale (vt joonistk) – Kinnitage elektriline tööriist sobiva keermesühenduse abil tööpinnale. Kasutage selleks avasid (16). Paigaldus Boschi töölauale (vt joonistl) Boschi töölauad (nt GTA 6000) pakuvad tänu reguleeritava kõrgusega jalgadele elektrilisele tööriistale tuge igasugusel aluspinnal. u Lugege kõiki töölauaga kaasas olevaid hoiatavaid juhiseid ja suuniseid. Hoiatavate juhiste ja suuniste eiramise tagajärjeks võib olla elektrilöök, põleng ja/või rasked vigastused. u Enne elektrilise tööriista paigaldamist seadke töölaud korralikult üles. Laitmatu ülesseadmine on oluline kokkuvarisemisohu vältimiseks. – Paigaldage elektriline tööriist töölauale transpordiasendis. Saeketta vahetamine (vt jnm1−m4) u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. u Saeketta paigaldamisel kandke kaitsekindaid. Esineb kehavigastuste oht. u Kasutage ainult saekettaid, mille maksimaalne lubatud kiirus on suurem teie elektrilise tööriista tühikäigu-pöörlemiskiirusest. u Kasutage üksnes käesolevas kasutusjuhendis esitatud ja elektrilisele tööriistale märgitud andmetele vastavaid saekettaid, mida on vastavalt standardile EN 847-1 testitud ja asjaomaselt tähistatud. u Kasutage ainult selle elektrilise tööriista tootja soovitatud saelehti, mis sobivad materjalile, mida soovite töödelda.Nii väldite saehambaotste ülekuumenemist ja töödeldava plasti sulamist. u Kasutage üksnes elektrilise tööriista tootja poolt soovitatud saekettaid, mis on töödeldava materjali jaoks sobivad. u Ärge kasutage kiirlõiketerasest (HSS) saekettaid. Sellised saekettad võivad kergesti murduda. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsEesti | 429 Saeketta eemaldamine – Keerake vänta (20) päripäeva lõpuni nii, et saeketas (33) asub saepingi kohal kõrgeimas asendis. – Avage lukustushoob (49) ja tõmmake kaitsekate (6) lõikekiilul (7) olevast soonest välja. – Tõstke kruvikeeraja abil vaheplaat (32) eest üles ja võtke see tarvikukanalist välja. – Keerake kinnitusmutrit (59) silmusvõtmega (15) ja tõmmake samaaegselt spindlilukustushooba (60), kuni see kinnitub. – Jätkake spindlilukustushoovast tõmbamist ja keerake kinnitusmutter vastupäeva maha. – Võtke kinnitusäärik (61) maha. – Eemaldage saeketas (33). Saeketta paigaldamine Vajaduse korral puhastage enne paigaldamist kõik paigaldatavad detailid. – Asetage uus saeketas kinnitusäärikule (62) tööriista spindlil (63). Juhis: Ärge kasutage liiga väikest saeketast. Saeketta ja lõikekiilu vaheline kaugus võib olla maksimaalseltt 3−8mm. u Paigaldamisel veenduge, et hammaste lõikesuund (noole suund saekettal) vastab lõikekiilul oleva noole suunale! – Asetage kinnitusäärik (61) ja mutter (59) kohale. – Keerake kinnitusmutrit (59) silmusvõtmega (15) ja tõmmake samaaegselt spindlilukustushooba (60), kuni see kinnitub. – Pingutage kinnitusmutter päripäeva kinni. – Asetage vaheplaat (32) tagasi kohale. – Monteerige kaitsekate (6) tagasi. Kasutamine u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Saeketta transpordi- ja tööasend Transpordiasend – Eemaldage kaitsekate (6), eemaldage lauapanus (32) ja seadke eralduskiil (7) kõige alumisse asendisse. Pange lauapanus (32) tagasi oma kohale. – Keerake vänta (20) vastupäeva, kuni saeketta hambad (33) on saelaua (17) all. – Lükake saelaua laiendus (11) lõpuni sisse. Suruge kinnituspide (18) alla. Nüüd on saelaua laiendus fikseeritud. Tööasend – Seadke lõikekiil (7) kõige ülemises asendis täpselt saeketta keskpunkti, asetage vaheplaat (32) kohale ja monteerige kaitsekate (6). – Keerake vänta (20) päripäeva, kuni saeketta ülemised hambad (33) on tooriku kohal umbes 3–6mm kõrgusel. Saepingi suurendamine Pikad ja rasked töödeldavad detailid tuleb vabast otsast toestada. Saepingilaiendus (vt jnA) Saepingilaiendus(11) laiendab saepinki(17) paremal pool. – Tõmmake saepingilaienduse kinnituspide(18) lõpuni üles. – Tõmmake saepingilaiendus(11) soovitud pikkusele välja. – Vajutage kinnituspide(18) alla. Nüüd on saepingilaiendus fikseeritud. Saepingipikendus (vt jnB) Saepingipikendus(10) pikendab saepinki(17) tagapool. – Vabastage vasakpoolsel juhtvardal olev lukustuskruvi(38). – Tõmmake saepingipikendus(10) soovitud pikkusele välja. – Asendi fikseerimiseks keerake lukustuskruvi(38) kinni. Raskete toorikute korral tuleb saepingipikendus toestada. Liugkelk (vt jnC) Liugkelk(2) võimaldab saagida kuni 350mm laiusi toorikuid. Samal ajal suureneb saagimistäpsus, eelkõige nurgajuhiku(3) kasutamise korral (vaadake „Horisontaalsete kaldenurkade saagimine liugkelgu abil“, Lehekülg431). – Tõmmake liugkelgu kinnituspide(29) lõpuni üles. Liugkelku saab seejärel nihutada nii lõpuni ette kui ka lõpuni taha. Horisontaalse ja vertikaalse kaldenurga seadmine Täpsete lõigete tagamiseks tuleb elektrilise tööriista põhiseadeid intensiivse kasutamise järel kontrollida ja vajaduse korral seada. Vertikaalse kaldenurga seadmine (saeketas) (vt joonistD) Vertikaalset kaldenurka saab seada vahemikus -1° kuni 47°. – Keerake lukustushooba (26) vastupäeva. Juhis: Lukustushoova täielikul vabastamisel vajub saeketas raskusjõu mõjul asendisse, mis vastab ligikaudu 30°. – Tõmmake või suruge käsiratast (19) seni, kuni nurganäidik (64) näitab soovitud vertikaalset kaldenurka. – Hoidke käsiratast selles asendis ja fikseerige hoob (26). Vertikaalsete standardnurkade 0° ja 45° kiireks ja täpseks seadmiseks on ette nähtud tehases seatud toed ((28), (25)). Horisontaalsete kaldenurkade seadmine (nurgajuhik) (vt jnE) Suunis: kasutage kitsendavateks lõigeteks (pikad kiilud) ettenähtud seadiseid. Horisontaalset kaldenurka saab seada vahemikus 60° (vasakul) kuni 60° (paremal). – Vabastage lukustuspide(65), kui see on fikseeritud. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)430 | Eesti – Keerake nurgajuhikut, kuni nurga väärtuse näidik(66) näitab soovitud horisontaalset kaldenurka. – Fikseerige uuesti lukustuspide(65). Sageli kasutatavate horisontaalsete kaldenurkade kiireks ja täpseks seadmiseks on nurgajuhikul(3) piirdekruvid 45° nurga (vasakul ja paremal pool) ning 0° nurga jaoks. – Vabastage lukustuspide(65), kui see on fikseeritud. – Pöörake seadeplaat(67) väljapoole. – Keerake nurgajuhikut nii, et soovitud piirdekruvi keere oleks seadeplaadist paremal. – Pöörake seadeplaat(67) sissepoole ja keerake nurgajuhikut, kuni piirdekruvi keere puutub vastu seadeplaati. – Fikseerige uuesti lukustuspide(65). Paralleeljuhiku reguleerimine Paralleeljuhikut(8) saab asetada saekettast vasakule (must skaala) või paremale (hõbedane skaala). Märgistus luubis(68) näitab skaalal(1) paralleeljuhiku ja saeketta vahel seatud kaugust. Seadke paralleeljuhik saeketta soovitud küljele. Paralleeljuhiku seadmine väljatõmbamata saepingi puhul – Vabastage lukustushoob (51) paralleeljuhikul (8). Lükake paralleeljuhikut seni, kuni märgistus luubil (68) näitab soovitud vahekaugust saekettani. Väljatõmbamata saepingi puhul kehtib hõbedase skaala (1) alumine kiri. – Fikseerimiseks suruge kinnitushoob (51) alla. Paralleeljuhiku seadmine väljatõmmatud saepingil (vt joonistF) – Asetage paralleeljuhik saekettast paremale. Lükake paralleeljuhikut seni, kuni märgistus luubil (68) näitab alumisel skaalal 33 cm. Fikseerimiseks suruge kinnitushoob (51) uuesti alla. – Tõmmake laienduse pingutushoob (18) täiesti üles. – Tõmmake saepingi laiendus (11) välja, kuni vahemaa näidik (69) näitab ülemisel skaalal soovitud vahekaugust saekettani. – Suruge lukustushoob (18) alla. Sellega on saepingi laiendus fikseeritud. Täiendava paralleeljuhiku seadmine (vt joonistG) Kitsaste toorikute ja vertikaalse kaldenurga saagimiseks tuleb täiendav paralleeljuhik (52) monteerida paralleeljuhiku (8) külge. Täiendavat paralleeljuhikut saab vastavalt vajadusele monteerida paralleeljuhiku (8) vasakule või paremale poole. Toorikud võivad saagimisel paralleeljuhiku ja saeketta vahele kinni kiilduda, üleskerkiv saeketas võib need kaasa haarata ja minema paisata. Seetõttu seadke täiendav paralleeljuhik nii, et selle ots jääks saeketta eesmise hamba ja lõikekiilu esiserva vahele. – Selleks keerake lahti kõik täiendava paralleeljuhiku kinnituskomplekti (39) liblikkruvid ja nihutage täiendavat paralleeljuhikut nii, et kinnitamiseks kasutatakse üksnes kahte eesmist kruvi. – Pingutage liblikkruvid uuesti kinni. Lõikekiilu reguleerimine Lõikekiil (7) ei lase saekettal (33) saeteel kinni kiiluda. Vastasel korral tekib tagasilöögi oht, kui saeketas toorikus kinni kiildub. Veenduge, et lõikekiil on korrektselt seatud: – Saeketta ja lõikekiilu vaheline kaugus võib olla maksimaalseltt 3−8mm. – Lõikekiilu paksus peab olema väiksem kui lõikelaius ja suurem kui lõikeketta paksus. – Lõikekiil peab olema alati saekettaga ühel joonel. – Tavaliste lõigete puhul peab lõikekiil olema alati kõrgeimas asendis. Eralduskiilu kõrguse seadmine (vt jnH) Soonte saagimiseks peate seadma kiilu kõrguse. u Kasutage elektrilist tööriista soonte või valtside lõikamiseks vaid sobiva kaitseseadisega (nt tunnelkaitsekate, survekamm). – Avage lukustushoob(49) ja tõmmake kaitsekate(6) eralduskiilul(7) olevast soonest välja. Kaitsekatte kaitsmiseks kahjustuste eest hoidke seda korpusel olevas ettenähtud hoidikus(22) (vtjnR1). – Pöörake vänta(20) päripäeva kuni lõpuni, nii et saeketas(33) on saelaua kohal kõige ülemises asendis. – Vabastage lukustushoob (46). – Tõmmake eralduskiil tihvtidelt(47) (tõmmake lukustushooba(46) natuke väljapoole) maha ja lükake kiil(7) lõpuni alla. – Laske mõlemal tihvtil (47) lukustuda kiilul olevates ülemistes avades ja fikseerige lukustushoob (46). Kasutuselevõtt u Pöörake tähelepanu võrgupingele! Vooluallika pinge peab vastama elektrilise tööriista tüübisildil märgitud pingele. Sisselülitamine (vt jnI1) – Pöörake turvaklapp(21) üles. – Sae kasutuselevõtuks vajutage rohelist sisselülitusnuppu(70). Väljalülitamine (vt joonistI2) – Vajutage turvaklapile (21). Voolukatkestus Lüliti (sisse/välja) on nn nullpingelüliti, mis hoiab ära seadme taaskäivitumise pärast voolukatkestust (nt toitepistiku väljatõmbamine töötamise ajal). Elektrilise tööriista sisselülitamiseks voolukatkestuse järel peate uuesti vajutama rohelisele sisselülitamisnupule (70). 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsEesti | 431 Tööjuhised Üldised saagimisjuhised u Veenduge enne iga lõike tegemist, et saeketas ei puutuks kordagi kokku piirikute ega seadme teiste osadega. u Kasutage elektrilist tööriista soonte või valtside lõikamiseks vaid sobiva kaitseseadisega (nt tunnelkaitsekate, survekamm). u Ärge kasutage elektrilist tööriista pilude lõikamiseks (toorikus lõpetatud soon). Kaitske saeketast löökide ja kukkumise eest. Ärge avaldage saekettale külgsuunalist survet. Et vältida tooriku kinnikiildumist, peab lõikekiil olema saekettaga ühel joonel. Ärge töödelge kõverdunud toorikuid. Töödeldava detaili serv peab olema alati sirge, et seda saaks asetada vastu paralleeljuhikut. Hoidke lükkamispulka alati seadme juures. Kasutaja asend (vt joonistJ) u Ärge kunagi seiske saekettaga ühel joonel. Seiske alati saeketta sellel poolel, kus on paralleeljuhik. Tagasilöögi puhul võib toorik paiskuda suurel kiirusel operaatori suunas, kes seisab saeketta ees või sellega samal joonel. – Hoidke käsi, sõrmi ja käsivarsi pöörlevast saekettast eemal. Selleks pidage kinni järgmistest juhistest. – Hoidke töödeldavat detaili tugevasti kahe käega ja suruge see vastu saelauda. – Kasutage kitsaste detailide ja vertikaalse kaldenurga saagimiseks alati kaasasolevat lükkepulka(13) ja täiendavat paralleeljuhikut(52). Lõikejoone märgistamine (vt jnK) – Märkige ümmargusele kollasele kleebisele(5) saeketta paksus. Nii saate tooriku täpselt paika seada, avamata kaitsekatet. Tooriku maksimaalsed mõõtmed Vertikaalne kaldenurk Tooriku max kõrgus [mm]

Saagimine Sirglõigete tegemine – Seadke paralleeltugi(8) soovitud lõikelaiusele. – Asetage töödeldav detail saelauale kaitsekatte(6) ette. – Tõstke või langetage saeketast vändaga(20) nii palju, et ülemised saehambad(33) on töödeldava detaili pinnast umbes 3−6mm kõrgemal. – Lülitage elektriline tööriist sisse. – Saagige töödeldav detail ühtlase ettenihkega läbi. Kui kasutate liiga suurt survet, võivad saeketta hambatipud üle kuumeneda ja töödeldavat detaili kahjustada. – Lülitage elektritööriist välja ja oodake, kuni saeketas on täielikult seiskunud. Vertikaalsete kaldenurkade saagimine – Seadke saeketta soovitud vertikaalne kaldenurk. Vasakule kallutatud saeketta korral peab paralleeljuhik(8) olema saekettast paremal. – Järgige töösamme peatükis: (vaadake „Sirglõigete tegemine“, Lehekülg431) Horisontaalse kaldenurga saagimine (vt joonistL) – Seadke soovitud horisontaalne kaldenurk nurgajuhikul (3). – Asetage toorik profiilrööpale (34). Profiil ei tohi olla lõikejoonel. Vabastage sellisel juhul rihvelmutter (56) ja nihutage profiilrööbast. – Tõstke või langetage saeketast vändast (20) nii palju, et ülemised saehambad (33) on tooriku pinnast umbes 3−6mm kõrgemal. – Lülitage elektriline tööriist sisse. – Suruge toorikut ühe käega vastu profiilsiini (34), asetage teine käsi pingutushoovale (65) ja lükake nurgajuhik aeglaselt juhtsoonest (9) ettepoole. – Lülitage elektriline tööriist välja ja oodake, kuni saeketas on täielikult seiskunud. Horisontaalsete kaldenurkade saagimine lukustatud liugkelguga – Seadke nurgajuhikul(3) soovitud horisontaalne kaldenurk. – Nurgajuhik(3) peab saama juhtsoones(9) (vasakul või paremal) vabalt liikuda. Vajaduse korral lõdvendage rihvelkruvi(54). – Järgige töösamme peatükis: (vaadake „Sirglõigete tegemine“, Lehekülg431) Horisontaalsete kaldenurkade saagimine liugkelgu abil – Seadke nurgajuhikul(3) soovitud horisontaalne kaldenurk. – Tõmmake liugkelgu kinnituspide(29) lõpuni üles ja tõmmake liugkelk(2) ette. – Asetage toorik saepingile kaitsekatte(6) ette. – Rihtige nurgajuhik(3) tooriku ees vasakpoolses juhtsoones(9) paika. Fikseerige see asend, keerates rihvelkruvi(54) kõvasti kinni. – Järgige töösamme peatükis: (vaadake „Sirglõigete tegemine“, Lehekülg431) Põhiseadete kontrollimine ja muutmine Täpsete lõigete tagamiseks tuleb elektrilise tööriista põhiseadeid intensiivse kasutamise järel kontrollida ja vajaduse korral seada. Selleks on vaja kogemusi ja vastavaid eritööriistu. Boschi volitatud klienditeeninduses tehakse need tööd kiiresti ja usaldusväärselt. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)432 | Eesti Toed standardsete vertikaalsete kaldenurkade 0°/45° seadmiseks – Viige elektriline tööriist tööasendisse. – Seadke saeketta vertikaalne kaldenurk 0°. – Eemaldage kaitsekate (6). Kontrollige (vt joonistM1) – Seadke nurgamõõdik väärtusele 90° ja asetage saelauale (17). Nurgamõõdiku haar peab saekettaga (33) täies pikkuses ühtima. Seadmine (vt joonistM2) – Vabastage kruvi (71). Nii saab 0°-juhikut (28) nihutada. – Vabastage lukustushoob (26). – Lükake käsiratast (19) vastu 0°-piirikut, kuni nurgamõõdiku haar on saekettaga täies pikkuses ühetasa. – Hoidke käsiratast selles asendis ja fikseerige lukustushoob (26). – Pingutage uuesti kruvi (71). Kui kaldenurganäidik (64) ei ole seadmise järel skaala (27) 0°-märgistuse kohal, keerake kruvi (72) tavalise ristpeakruvikeerajaga lahti ja seadke kaldenurga näidik 0°- märgistusele. Korrake ülalnimetatud töökäike vertikaalse kaldenurga seadmiseks 45° (kruvi (73)vabastamine; 45°-juhiku nihutamine (25)). Kaldenurga näidikut (64) ei tohi sealjuures uuesti nihutada. Saeketta paralleelsus nurgajuhiku juhtsoontega (vt joonistN) – Viige elektriline tööriist tööasendisse. – Eemaldage kaitsekate (6). Kontrollimine – Märgistage pliiatsiga esimene vasak saehammas, mida on näha taga vaheplaadi kohal. – Seadke nurgamõõdik väärtusele 90° ja asetage see juhtsoone (9) servale. – Nihutage nurgamõõdiku haara seni, kuni see puudutab tähistatud saehammast, ning tehke kindlaks saeketta ja juhtsoone vaheline kaugus. – Keerake saeketast seni, kuni märgistatud hammas on ees vaheplaadi kohal. – Nihutage nurgakaliibrit piki juhtsoont kuni märgistatud saehambani. – Mõõtke saeketta ja juhtsoone vaheline kaugus uuesti ära. Mõlemad mõõtetulemused peavad olema identsed. Seadmine – Vabastage sisekuuskantkruvid (74) ees saeketta all ja sisekuuskantkruvid (75) taga saeketta all kaasasoleva sisekuuskantvõtmega (37). – Liigutage saeketast ettevaatlikult, kuni see on juhtsoonega (9) paralleelne. – Keerake kõik kruvid (74) ja (75) uuesti kinni. Vahemaa näidiku seadmine (vt joonistO) – Asetage paralleeljuhik saekettast paremale. Nihutage paralleeljuhikut, kuni märgistus luubis(68) näitab alumisel skaalal33 cm. Fikseerimiseks vajutage kinnituspide(51) uuesti alla. – Tõmmake kinnituspide(18) täiesti üles ja tõmmake saepingi laiendus(11) lõpuni välja. Kontrollimine Vahemaa näidiku (69) näit ülemisel skaalal (1) peab olema samasugune nagu märgistus luubil (68) alumisel skaalal (1). Seadmine – Tõmmake saepingi laiendus (11) lõpuni välja. – Vabastage kruvi (76) ristpeakruvikeerajaga laht ja rihtige vahemaa näidik (69) välja piki 33-cm-tähistust ülemisel skaalal (1). Paralleeljuhiku paralleelsuse seadmine (vt joonistP) – Viige elektriline tööriist tööasendisse. – Eemaldage kaitsekate (6). – Vabastage paralleeljuhiku pingutushoob (51) ja lükake seda seni, kuni see puudutab saeketast. Kontrollimine Paralleeljuhik (8) peab saeketast kogu pikkuses puudutama. Seadmine – Vabastage kõik sisekuuskantkruvid (77) kaasasoleva sisekuuskantvõtmega (37). – Liigutage ettevaatlikult paralleeljuhikut (8), kuni see puudutab kogu pikkuses saeketast. – Hoidke paralleeljuhikut selles asendis ja vajutage pingutushoob (51) uuesti alla. – Keerake kõik kuuskantkruvid (77) uuesti kinni. Paralleeljuhiku pingutusjõu reguleerimine Paralleeljuhiku (8) pingutusjõud võib pärast sagedast kasutamist järgi anda. – Pingutage justeerimiskruvi (31) nii kaua, kuni paralleeljuhiku saab jälle tugevalt kinnitada saepingile. Paralleeljuhiku luubi seadmine (vt joonistP) – Viige elektritööriist tööasendisse. – Eemaldage kaitsekate(6). – Nihutage paralleeljuhikut(8) paremalt, kuni see puudutab saeketast. Kontrollimine Luubi (68) markeering peab olema ühel joonel 0-mm- tähistusega skaalal (1). Seadmine – Keerake kruvi (78) ristpeakruvikeerajaga lahti ja rihtige markeering piki 0-mm-märki välja. Vaheplaadi taseme reguleerimine (vt joonistQ) Kontrollimine Vaheplaadi (32) esikülg peab olema saepingiga ühetasa või saepingist pisut madalamal, tagakülg peab olema saepingiga ühetasa või saepingist pisut kõrgemal. Seadmine – Eemaldage vaheplaat (32). – Reguleerige sisekuuskantvõtmega (37) välja nelja justeerimiskruvi (79) õige tase. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsEesti | 433 Hoiulepanek ja transport Seadme osade hoidmine (vt jnR1 − R6) Kasutusväliseks ajaks saab teatud seadme osad kinnitada elektrilisele tööriistale. – Eraldage lisaparalleeljuhik(52) paralleeljuhikust(8). – Pange kõik lahtised seadme osad nende hoiukohtadesse korpusel (vt järgmist tabelit). Joo nis Seadme osa Hoiukoht R1 Kaitsekate(6) riputage hoidiku(22) väljalõikesse ja fikseerige lukustushoovaga(49)

• pange lisaparalleeljuhiku hoidikusse ja fikseerige hoiuklambriga(84) Seadme kandmine Enne elektritööriista transportimist peate tegema järgmist: – Viige elektritööriist transpordiasendisse. – Eemaldage kõik tarvikud, mis ei ole elektritööriistale püsivalt kinnitatud. Transpordiks asetage kasutamata saekettad võimaluse korral suletud mahutisse. – Lükake saepingilaiendus(11) lõpuni sisse ja vajutage kinnituspide(18) fikseerimiseks alla. – Lükake saepingipikendus(10) lõpuni sisse ja keerake lukustuskruvid(38) juhtvarrastel(24) kõvasti kinni. – Kerige toitekaabel kaablihoidikule(42). – Kasutage tõstmiseks ja teisaldamiseks kandesangu(4). u Elektrilise tööriista transportimisel kasutage alati ainult transpordiseadiseid, ärge mitte kunagi haarake kaitseseadistest. Hooldus ja korrashoid Hooldus ja puhastus u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. u Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Kui on vaja vahetada ühendusjuhet, laske seda ohutuskaalutlustel teha Bosch-il või Bosch-i elektriliste tööriistade volitatud klienditeenindusel. Puhastamine Iga kord pärast töö lõppu eemaldage tolm ja saepuru suruõhu või pintsli abil. Elektrilise tööriista määrimine Määrdeaine: Mootoriõli SAE 10/SAE 20 – Vajadusel õlitage elektrilist tööriista näidatud kohtadest (vt joonistS). Boschi volitatud klienditeeninduses tehakse neid töid kiiresti ja usaldusväärselt. u Määrdeained ja puhastusvahendid suunake keskkonda säästval viisil jäätmekäitlusse. Järgige seadustega sätestatud eeskirju. Meetmed müra vähendamiseks Tootja võetud meetmed: – Sujuvkäivitus – müra vähendamiseks väljatöötatud saeketas Kasutaja võetavad meetmed: – paigaldamine stabiilsele tööpinnale, mis vähendab vibratsiooni – mürasummutavate saeketaste kasutamine – saeketta ja elektrilise tööriista korrapärane puhastamine Tarvikud Tootenumber Tolmukott 2 605 411 205 Nurgajuhik 2 610 015 508 Lükkepulk 2 610 015 022 Tööpink GTA6000 0 601 B24 100 Saekettad puidule ja plaatmaterjalidele, paneelidele ja liistudele Kehtib järgmistele tüüpidele: 3 601 M30 402/ p. 432
• Saeketas 254x30mm, 40hammast 2 608 640 443 Saeketas 254x30mm, 60hammast 2 608 640 444 Kehtib järgmistele tüüpidele: 3 601 M30 442/ B2 Saeketas 254x25,4mm, 40hammast p. 4

EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetle- tud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega. Ketassaepink Tootenumber
