ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GCM 350254 Professional BOSCH

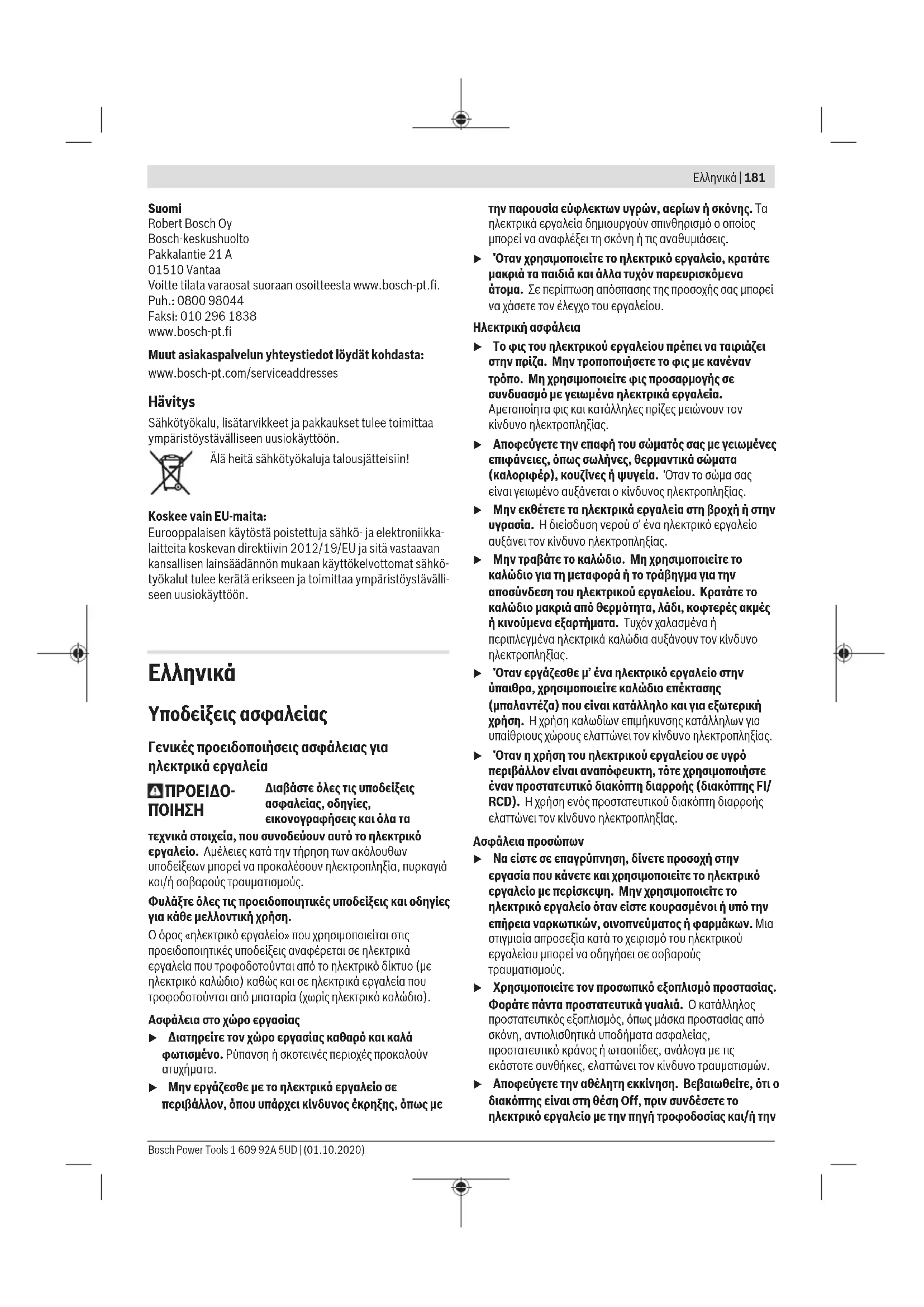

Υποδείξεις ασφαλείας Γενικές προειδοποιήσεις ασφάλειας για ηλεκτρικά εργαλεία

Διαβάστε όλες τις υποδείξεις ασφαλείας, οδηγίες, εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την τήρηση των ακόλουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). Ασφάλεια στο χώρο εργασίας u Διατηρείτε τον χώρο εργασίας καθαρό και καλά φωτισμένο. Ρύπανση ή σκοτεινές περιοχές προκαλούν

u Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλλον, όπου υπάρχει κίνδυνος έκρηξης, όπως με την παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. u Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε μακριά τα παιδιά και άλλα τυχόν παρευρισκόμενα άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου. Ηλεκτρική ασφάλεια u Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Μην τροποποιήσετε το φις με κανέναν τρόπο. Μη χρησιμοποιείτε φις προσαρμογής σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. u Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. u Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή στην υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. u Μην τραβάτε το καλώδιο. Μη χρησιμοποιείτε το καλώδιο για τη μεταφορά ή το τράβηγμα για την αποσύνδεση του ηλεκτρικού εργαλείου. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές ακμές ή κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. u Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στην ύπαιθρο, χρησιμοποιείτε καλώδιο επέκτασης (μπαλαντέζα) που είναι κατάλληλο και για εξωτερική χρήση. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. u Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτηςFI/ RCD). Ηχρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Ασφάλεια προσώπων u Να είστε σε επαγρύπνηση, δίνετε προσοχή στην εργασία που κάνετε και χρησιμοποιείτε το ηλεκτρικό εργαλείο με περίσκεψη. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. u Χρησιμοποιείτε τον προσωπικό εξοπλισμό προστασίας. Φοράτε πάντα προστατευτικά γυαλιά. Ο κατάλληλος προστατευτικός εξοπλισμός, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με τις εκάστοτε συνθήκες, ελαττώνει τον κίνδυνο τραυματισμών. u Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε, ότι ο διακόπτης είναι στη θέση Off, πριν συνδέσετε το ηλεκτρικό εργαλείο με την πηγή τροφοδοσίας και/ή την Bosch Power Tools 1 609 92A 5UD | (01.10.2020)182 | Ελληνικά μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα ηλεκτρικά εργαλεία με την πηγή ρεύματος όταν αυτά είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. u Απομακρύνετε από το ηλεκτρικό εργαλείο τυχόν εξαρτήματα ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραυματισμούς. u Προσέχετε πως στέκεστε. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το ηλεκτρικό εργαλείο σε περιπτώσεις απροσδόκητων περιστάσεων. u Φοράτε σωστή ενδυμασία. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας μακριά από τα κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. u Όταν υπάρχει η δυνατότητα σύνδεσης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. u Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην αψηφάτε τους κανόνες ασφαλείας για τα ηλεκτρικά εργαλεία, ακόμα και όταν μετά από συχνή χρήση είστε εξοικειωμένοι με το εργαλείο. Ένας απρόσεκτος χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να οδηγήσει σε σοβαρούς τραυματισμούς. Χρήση και φροντίδα των ηλεκτρικών εργαλείων u Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιήστε το σωστό ηλεκτρικό εργαλείο για την εφαρμογή σας. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος. u Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που έχει χαλασμένο διακόπτη On/Off. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. u Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία από το ηλεκτρικό εργαλείο, προτού εκτελέσετε ρυθμίσεις, αλλάξετε εξαρτήματα ή προτού φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. u Φυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιούνται μακριά από παιδιά και μην επιτρέψετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή τις οδηγίες για τη λειτουργία του ηλεκτρικού εργαλείου. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα. u Συντηρείτε τα ηλεκτρικά εργαλεία και τα εξάρτημα. Ελέγχετε, αν τα κινούμενα εξαρτήματα είναι σωστά ευθυγραμμισμένα και προσαρμοσμένα ή μήπως έχουν σπάσει τυχόν εξαρτήματα ή οποιαδήποτε άλλη κατάσταση, η οποία επηρεάζει τη λειτουργία του ηλεκτρικού εργαλείου. Σε περίπτωση βλάβης, επισκευάστε το ηλεκτρικό εργαλείο πριν τη χρήση. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. u Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. u Χρησιμοποιείτε τα ηλεκτρικά εργαλεία τα εξαρτήματα κτλ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και τις εργασίες που πρέπει να εκτελεστούν. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις. u Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και ελεύθερες από λάδι και γράσο. Οι ολισθηρές λαβές και επιφάνειες λαβής δεν επιτρέπουν κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε τυχόν απρόβλεπτες καταστάσεις.

u Δώστε το ηλεκτρικό εργαλείο σας για συντήρηση από εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. Οδηγίες ασφαλείας για σταθερά δισκοπρίονα Υποδείξεις ασφαλείας σχετικά με τους προφυλακτήρες u Διατηρείτε τους προφυλακτήρες στη θέση τους. Οι προφυλακτήρες πρέπει να είναι σε κατάσταση λειτουργίας και σωστά τοποθετημένοι. Ένας προφυλακτήρας που είναι χαλαρός, κατεστραμμένος ή δε λειτουργεί σωστά πρέπει να επισκευαστεί ή να αντικατασταθεί. u Χρησιμοποιείτε πάντοτε τον προφυλακτήρα του πριονόδισκου και τη σφήνα διακένου για κάθε εργασία κοπής. Για τις εργασίες κοπής, στις οποίες ο πριονόδισκος κόβει εντελώς μέσα στο πάχος του επεξεργαζόμενου κομματιού, ο προφυλακτήρας και οι άλλες διατάξεις ασφαλείας βοηθούν στη μείωση του κινδύνου τραυματισμού. u Μετά την ολοκλήρωση μιας εργασίας (όπως κοπές αρμών), η οποία απαιτεί την αφαίρεση του προφυλακτήρα και/ή της σφήνας διακένου, τοποθετήστε αμέσως ξανά το σύστημα προφύλαξης. Ο προφυλακτήρας και η σφήνα διακένου βοηθούν στη μείωση του κινδύνου τραυματισμού. u Προτού ενεργοποιήσετε τον διακόπτη, βεβαιωθείτε, ότι ο πριονόδισκος δεν έρχεται σε επαφή με τον προφυλακτήρα, τη σφήνα διακένου ή το επεξεργαζόμενο κομμάτι. Η ακούσια επαφή αυτών των 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsΕλληνικά | 183 στοιχείων με τον πριονόδισκο μπορεί να οδηγήσει σε μια επικίνδυνη κατάσταση. u Ρυθμίστε τη σφήνα διακένου, όπως περιγράφεται σε αυτό το εγχειρίδιο οδηγιών. Λάθος διάστημα, εσφαλμένη ρύθμιση της θέσης και ευθυγράμμιση μπορεί να κάνει τη σφήνα διακένου αναποτελεσματική στη μείωση της πιθανότητας ανάκρουσης. u Για να μπορεί να λειτουργήσει η σφήνα διακένου, πρέπει να ενεργεί πάνω στο επεξεργαζόμενο κομμάτι. Η σφήνα διακένου είναι αναποτελεσματική, κατά την κοπή επεξεργαζόμενων κομματιών, τα οποία είναι πολύ κοντά για να επιτρέπουν τη δράση της σφήνας διακένου. Κάτω από αυτές τις συνθήκες δεν μπορεί να αποτραπεί μια ανάκρουση με τη σφήνα διακένου. u Χρησιμοποιείτε τον κατάλληλο πριονόδισκο για τη σφήνα διακένου. Για να ενεργεί σωστά η σφήνα διακένου, η διάμετρος του πριονόδισκου πρέπει να ταιριάζει με την αντίστοιχη σφήνα διακένου και το σώμα του πριονόδισκου πρέπει να είναι λεπτότερο από το πάχος της σφήνας διακένου και το πλάτος κοπής του πριονόδισκου πρέπει να είναι μεγαλύτερο από το πάχος της σφήνας διακένου. Υποδείξεις ασφαλείας για διαδικασίες κοπής u ΚΙΝΔΥΝΟΣ: Μην τοποθετείτε ποτέ τα δάκτυλα ή τα χέρια σας στην περιοχή ή στην ευθεία του πριονόδισκου. Μια στιγμή απροσεξίας ή μια ολίσθηση θα μπορούσε να κατευθύνει το χέρι σας προς τον πριονόδισκο και να προκαλέσει σοβαρό τραυματισμό. u Προωθείτε το επεξεργαζόμενο κομμάτι στον πριονόδισκο μόνο αντίθετα στη φορά περιστροφής. Η προώθηση του επεξεργαζόμενου κομματιού στην ίδια φορά με τη φορά περιστροφής του πριονόδισκου πάνω από τον πάγκο μπορεί να έχει ως αποτέλεσμα το τράβηγμα του επεξεργαζόμενου κομματιού και του χεριού σας πάνω στον πριονόδισκο. u Μη χρησιμοποιείτε ποτέ τον οδηγό φαλτσογωνιάς, για να προωθήσετε το επεξεργαζόμενο κομμάτι στις κατά μήκος κοπές και μη χρησιμοποιείτε τον οδηγό παραλλήλων ως αναστολέα μήκους στις εγκάρσιες κοπές με τον οδηγό φαλτσογωνιάς. Η ταυτόχρονη οδήγηση του επεξεργαζόμενου κομματιού με τον οδηγό παραλλήλων και τον οδηγό φαλτσογωνιάς αυξάνει την πιθανότητα εμπλοκής του πριονόδισκου και ανάκρουσης. u Στις κατά μήκος κοπές, εφαρμόζετε πάντα τη δύναμη προώθησης του επεξεργαζόμενου κομματιού μεταξύ του οδηγού και του πριονόδισκου. Χρησιμοποιείτε μια ράβδο ώθησης, όταν η απόσταση μεταξύ του οδηγού και του πριονόδισκου είναι μικρότερη από 150mm και χρησιμοποιείτε έναν τάκο ώθησης, όταν αυτή η απόσταση είναι μικρότερη από 50mm. Οι «βοηθητικές διατάξεις εργασίας» κρατούν το χέρι σας σε μια ασφαλή απόσταση από τον πριονόδισκο. u Χρησιμοποιείτε μόνο τη ράβδο ώθησης που παραδίδεται από τον κατασκευαστή ή μια ράβδο ώθησης, κατασκευασμένη σύμφωνα με τις οδηγίες. Αυτή η ράβδος ώθησης φροντίζει για επαρκή απόσταση του χεριού σας από τον πριονόδισκο. u Μη χρησιμοποιείτε ποτέ μια χαλασμένη ή κομμένη ράβδο ώθησης. Μια χαλασμένη ράβδος ώθησης μπορεί να σπάσει με αποτέλεσμα να γλιστρήσει το χέρι σας πάνω στον πριονόδισκο. u Μην εκτελείτε καμία εργασία «ελεύθερα με το χέρι». Χρησιμοποιείτε πάντα είτε τον οδηγό παραλλήλων ή τον οδηγό φαλτσογωνιάς, για τη σωστή τοποθέτηση και οδήγηση του επεξεργαζόμενου κομματιού. «Ελεύθερα με το χέρι» σημαίνει, ότι χρησιμοποιείτε τα χέρια σας, για τη στήριξη ή την οδήγηση του επεξεργαζόμενου κομματιού, αντί ενός οδηγού παραλλήλων ή ενός οδηγού φαλτσογωνιάς. Η ελεύθερη με το χέρι κοπή οδηγεί σε κακή ευθυγράμμιση, εμπλοκή και ανάκρουση. u Μην πιάνετε ποτέ γύρω ή πάνω από έναν περιστρεφόμενο πριονόδισκο. Το πιάσιμο ενός επεξεργαζόμενου κομματιού μπορεί να οδηγήσει σε αθέλητη επαφή με τον κινούμενο πριονόδισκο. u Εξασφαλίστε μια βοηθητική υποστήριξη του επεξεργαζόμενου κομματιού πίσω και/ή στα πλάγια του τραπεζιού πριονίσματος για να παραμένουν τα μακριά και/ή τα πλατιά επεξεργαζόμενα κομμάτια οριζόντια. Ένα μακρύ και/ή πλατύ επεξεργαζόμενο κομμάτι έχει την τάση να ανατρέπεται στην ακμή του τραπεζιού, προκαλώντας απώλεια ελέγχου, εμπλοκή του πριονόδισκου και ανάκρουση. u Προωθείτε το επεξεργαζόμενο κομμάτι ομοιόμορφα. Μη λυγίζετε ή μη στρίβετε το επεξεργαζόμενο κομμάτι. Εάν εμφανιστεί εμπλοκή, απενεργοποιήστε αμέσως το εργαλείο, αποσυνδέστε το εργαλείο και μετά αποκαταστήστε την εμπλοκή. Η εμπλοκή του πριονόδισκου στο επεξεργαζόμενο κομμάτι μπορεί να οδηγήσει σε ανάκρουση ή στην ακινητοποίηση του

u Μην αφαιρέσετε τεμάχια κομμένου υλικού, ενώ το πριόνι είναι σε λειτουργία. Το κομμένο υλικό μπορεί να έχει παγιδευτεί ανάμεσα στον οδηγό ή στο εσωτερικό μέρος του προφυλακτήρα και στον πριονόδισκο και να τραβηχτούν τα δάκτυλά σας πάνω στον πριονόδισκο. Απενεργοποιήστε το πριόνι και περιμένετε, μέχρι να ακινητοποιηθεί ο πριονόδισκος, προτού αφαιρέσετε το

u Για κατά μήκος κοπές σε επεξεργαζόμενα κομμάτια που είναι λεπτότερα από 2mm, χρησιμοποιείτε έναν πρόσθετο οδηγό που έχει επαφή με την επιφάνεια του τραπεζιού. Ένα λεπτό επεξεργαζόμενο κομμάτι μπορεί να σφηνώσει κάτω από τον οδηγό παραλλήλων και να προκαλέσει μια ανάκρουση. Αιτίες ανάκρουσης και σχετικές υποδείξεις ασφαλείας Η ανάκρουση είναι μια ξαφνική αντίδραση του επεξεργαζόμενου κομματιού λόγω ενός σφιξίματος ή μιας εμπλοκής του πριονόδισκου ή λόγω κακής ευθυγράμμισης της γραμμής κοπής στο επεξεργαζόμενο κομμάτι σε σχέση με τον πριονόδισκο ή όταν ένα μέρος του επεξεργαζόμενου κομματιού μπλοκάρει ανάμεσα στον πριονόδισκο και στον οδηγό παραλλήλων ή σε κάποιο άλλο σταθερό αντικείμενο. Στις περισσότερες περιπτώσεις στην ανάκρουση, το επεξεργαζόμενο κομμάτι σηκώνεται από το τραπέζι με το πίσω Bosch Power Tools 1 609 92A 5UD | (01.10.2020)184 | Ελληνικά μέρος του πριονόδισκου και τινάζεται προς τη μεριά του

Η ανάκρουση είναι το αποτέλεσμα λανθασμένης χρήσης του πριονιού και/ή λάθος διαδικασίας χειρισμού ή συνθηκών και μπορεί να αποφευχθεί, λαμβάνοντας τα κατάλληλα προληπτικά μέτρα, όπως αναφέρονται παρακάτω. u Μη στέκεστε ποτέ σε ευθεία γραμμή με τον πριονόδισκο. Τοποθετείτε πάντα το σώμα σας στην ίδια πλευρά του πριονόδισκου που βρίσκεται ο οδηγός. Η ανάκρουση μπορεί να τινάξει το επεξεργαζόμενο κομμάτι με μεγάλη ταχύτητα προς κάποιον, που βρίσκεται μπροστά και σε ευθεία γραμμή με τον πριονόδισκο. u Μην πιάνετε ποτέ επάνω ή πίσω από τον πριονόδισκο, για να τραβήξετε ή να στηρίξετε το επεξεργαζόμενο κομμάτι. Μπορεί να προκύψει μια αθέλητη επαφή με τον πριονόδισκο ή η ανάκρουση μπορεί να φέρει τα δάκτυλά σας στον πριονόδισκο. u Μην κρατάτε και μην πιέζετε ποτέ το επεξεργαζόμενο κομμάτι που κόβεται πάνω στον περιστρεφόμενο πριονόδισκο. Η πίεση του επεξεργαζόμενου κομματιού που κόβεται πάνω στον πριονόδισκο προκαλεί εμπλοκή και

u Ευθυγραμμίστε τον οδηγό παράλληλα με τον πριονόδισκο. Ένας μη ευθυγραμμισμένος οδηγός πιέζει το επεξεργαζόμενο κομμάτι πάνω στον πριονόδισκο και προκαλεί ανάκρουση. u Σε περίπτωση καλυμμένων κοπών, όπως κοπές αρμών, χρησιμοποιείτε ένα χτένι πίεσης για την οδήγηση του επεξεργαζόμενου κομματιού ενάντια στο τραπέζι και στον οδηγό. Ένα χτένι πίεσης βοηθά στον έλεγχο του επεξεργαζόμενου κομματιού σε περίπτωση ανάκρουσης. u Υποστηρίζετε τα μεγάλα πάνελ, για να ελαχιστοποιηθεί ο κίνδυνος εμπλοκής του πριονόδισκου και ανάκρουσης. Τα μεγάλα πάνελ έχουν την τάση να παρουσιάζουν κάμψη προς τα κάτω λόγω του βάρους τους. Το υποστήριγμα(υποστηρίγματα) πρέπει να τοποθετηθεί(θούν) σε όλα τα σημεία του πάνελ, που προεξέχουν από την επιφάνεια του τραπεζιού. u Προσέχετε ιδιαίτερα, όταν κόβετε ένα επεξεργαζόμενο κομμάτι, που είναι στριμμένο, συγκολλημένο, στρεβλωμένο ή δεν έχει μια ευθεία ακμή για την οδήγηση με έναν οδηγό φαλτσογωνιάς ή κατά μήκος ενός οδηγού. Ένα στρεβλωμένο, συγκολλημένο ή στριμμένο επεξεργαζόμενο κομμάτι δεν είναι σταθερό και οδηγεί σε κακή ευθυγράμμιση της εγκοπής με τον πριονόδισκο, σε εμπλοκή και ανάκρουση. u Μην κόβετε ποτέ περισσότερα από ένα επεξεργαζόμενα κομμάτια, στοιβαγμένα κάθετα ή οριζόντια. Ο πριονόδισκος θα μπορούσε να αρπάξει έναν ή περισσότερα τεμάχια και να προκαλέσει ανάκρουση. u Όταν επανεκκινήσετε ένα πριόνι με τον πριονόδισκο μέσα στο επεξεργαζόμενο κομμάτι, κεντράρετε τον πριονόδισκο στην εγκοπή, έτσι ώστε τα δόντια του πριονιού να μη μαγκώνουν στο υλικό. Εάν ο πριονόδισκος μπλοκάρει, μπορεί να σηκώσει το επεξεργαζόμενο κομμάτι και να προκύψει ανάκρουση κατά την επανεκκίνηση του πριονιού. u Διατηρείτε τους πριονόδισκους καθαρούς, κοφτερούς και αρκετά τσαπραζωμένους. Μη χρησιμοποιείτε ποτέ στρεβλωμένους πριονόδισκους ή πριονόδισκους με ραγισμένα ή σπασμένα δόντια. Οι κοφτεροί και σωστά ρυθμισμένοι πριονόδισκοι ελαχιστοποιούν την εμπλοκή, την ακινητοποίηση και την ανάκρουση. Υποδείξεις ασφαλείας για το χειρισμό σταθερών δισκοπρίονων u Απενεργοποιήστε το σταθερό δισκοπρίονο και αποσυνδέστε το καλώδιο τροφοδοσίας, όταν θέλετε να αφαιρέσετε το ένθετο του τραπεζιού, να αλλάξετε τον πριονόδισκο ή να ρυθμίσετε τη σφήνα διακένου ή τον προφυλακτήρα του πριονόδισκου και όταν το εργαλείο παραμένει χωρίς επίβλεψη. Τα προληπτικά μέτρα χρησιμεύουν για την αποφυγή των ατυχημάτων. u Μην αφήσετε ποτέ το σταθερό δισκοπρίονο να λειτουργεί χωρίς επίβλεψη. Απενεργοποιήστε το και μην εγκαταλείψετε το εργαλείο, μέχρι να ακινητοποιηθεί εντελώς. Ένα πριόνι που λειτουργεί χωρίς επίβλεψη, είναι ένας ανεξέλεγκτος κίνδυνος. u Τοποθετήστε το σταθερό δισκοπρίονο σε έναν καλά φωτιζόμενο και επίπεδο χώρο, όπου μπορείτε να διατηρήσετε καλή στάση και ισορροπία. Θα πρέπει να εγκατασταθεί σε μια θέση, που να προσφέρει αρκετό χώρο για τον εύκολο χειρισμό του μεγέθους του επεξεργαζόμενου κομματιού σας. Άβολες, σκοτεινές περιοχές και ανώμαλα ολισθηρά δάπεδα προκαλούν

u Καθαρίζετε τακτικά και απομακρύνετε τα πριονίδια κάτω από το τραπέζι πριονίσματος και/ή τη διάταξη συλλογής της σκόνης. Τα συσσωρευμένα πριονίδια είναι εύφλεκτα και μπορεί να αυτο-αναφλεγούν. u Το σταθερό δισκοπρίονο πρέπει να ασφαλίζεται. Ένα σταθερό δισκοπρίονο που δεν είναι σωστά ασφαλισμένο, μπορεί να κινηθεί ή να ανατραπεί. u Απομακρύνετε εργαλεία, άχρηστα ξύλα κ.λπ. από το τραπέζι, προτού ενεργοποιήσετε το σταθερό δισκοπρίονο. Η απόσπαση της προσοχής ή μια πιθανή εμπλοκή μπορεί να καταστεί επικίνδυνη. u Χρησιμοποιείτε πάντοτε πριονόδισκους με σωστό μέγεθος και σχήμα (ρομβοειδές σε αντίθεση με το κυκλικό) οπών του άξονα υποδοχής. Οι πριονόδισκοι που δεν ταιριάζουν με τα υλικά στερέωσης του πριονιού θα περιστρέφονται έκκεντρα, προκαλώντας την απώλεια του

u Μη χρησιμοποιείτε ποτέ χαλασμένα ή λάθος υλικά στερέωσης του πριονόδισκου, όπως φλάντζες, ροδέλες πριονόδισκων, βίδες ή παξιμάδια. Αυτά τα υλικά στερέωσης είναι ειδικά σχεδιασμένα για το πριόνι σας, για ασφαλή εργασία και ιδανική απόδοση. u Μην στέκεστε ποτέ πάνω στο σταθερό δισκοπρίονο και μην το χρησιμοποιείτε για σκαμνί. Εάν το εργαλείο ανατραπεί ή έρθετε σε αθέλητη επαφή με το πριονόδισκο, μπορεί να προκύψουν σοβαροί τραυματισμοί. u Βεβαιωθείτε, ότι ο πριονόδισκος είναι εγκατεστημένος για να περιστρέφεται στη σωστή κατεύθυνση. Μη 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsΕλληνικά | 185 χρησιμοποιείτε δίσκους τροχίσματος, συρματόβουρτσες, ή δίσκους λείανσης σε ένα σταθερό δισκοπρίονο. Η μη ενδεδειγμένη συναρμολόγηση του πριονόδισκου ή η χρήση μη συνιστούμενων εξαρτημάτων μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Πρόσθετες υποδείξεις ασφάλειας u Κατά τη συναρμολόγηση του πριονόδισκου φοράτε προστατευτικά γάντια. Υπάρχει κίνδυνος τραυματισμού. u Μη χρησιμοποιείτε κανέναν πριονόδισκο από χάλυβα HSS. Τέτοιοι πριονόδισκοι μπορεί να σπάσουν εύκολα. u Μη χρησιμοποιήσετε ποτέ το ηλεκτρικό εργαλείο χωρίς το ένθετο τραπεζιού. Αντικαταστήστε ένα τυχόν ελαττωματικό ένθετο τραπεζιού. Χωρίς άψογο ένθετο τραπεζιού μπορεί να τραυματιστείτε από τον πριονόδισκο. u Διατηρείτε τη θέση εργασίας σας καθαρή. Τα μείγματα υλικών είναι ιδιαίτερα επικίνδυνα. Η σκόνη ελαφρών μετάλλων μπορεί να αναφλεγεί ή να εκραγεί. u Να επιλέγετε για το εκάστοτε υλικό τον κατάλληλο πριονόδισκο. u Χρησιμοποιείτε μόνο πριονόδισκους με τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας και πάνω στο ηλεκτρικό εργαλείο και έχουν ελεγχθεί σύμφωνα με το πρότυπο EN847‑1 και χαρακτηρίζονται αντίστοιχα. u Να χρησιμοποιείτε μόνο πριονόδισκους που προτείνονται από τον κατασκευαστή αυτού του ηλεκτρικού εργαλείου και είναι κατάλληλοι για το υλικό που θέλετε να επεξεργαστείτε. u Οδηγείτε το επεξεργαζόμενο κομμάτι μόνο πάνω στον περιστρεφόμενο πριονόδισκο. Διαφορετικά, όταν ο πριονόδισκος μαγκώσει στο επεξεργαζόμενο κομμάτι, υπάρχει κίνδυνος κλοτσήματος.

Τα σύμβολα που ακολουθούν μπορεί να έχουν σημασία για το χειρισμό του ηλεκτρικού εργαλείου σας. Παρακαλούμε αποτυπώστε στη μνήμη σας τα σύμβολα και τη σημασία τους. Η σωστή ερμηνεία των συμβόλων συμβάλλει στον καλύτερο και ασφαλέστερο χειρισμό του ηλεκτρικού σας εργαλείου. Σύμβολα και η σημασία τους Μη βάζετε τα χέρια σας στην περιοχή πριονίσματος, όταν το ηλεκτρικό εργαλείο βρίσκεται σε λειτουργία. Κίνδυνος τραυματισμού σε περίπτωση επαφής με τον πριονόδισκο. Φοράτε προστατευτικά γυαλιά. Σύμβολα και η σημασία τους Φοράτε ωτασπίδες. Η επίδραση του θορύβου μπορεί να οδηγήσει σε απώλεια

Φοράτε προσωπίδα προστασίας από τη

Προσέχετε στις διαστάσεις του πριονόδισκου. Η διάμετρος της τρύπας πρέπει να ταιριάζει χωρίς ανοχή (κενό) στον άξονα εργαλείου. Σε περίπτωση που η χρήση συστολών είναι απαραίτητη, προσέξτε, ώστε οι διαστάσεις της συστολής να ταιριάζουν με το πάχος του βασικού στελέχους και με τη διάμετρο της οπής του πριονόδισκου καθώς και με τη διάμετρο του άξονα του εργαλείου. Χρησιμοποιείτε κατά το δυνατόν τις συμπαραδιδόμενες μαζί με τον πριονόδισκο συστολές. Η διάμετρος του πριονόδισκου πρέπει να αντιστοιχεί στην ένδειξη πάνω στο

a Η διάμετρος του πριονόδισκου επιτρέπεται να ανέρχεται το πολύ στα 254mm. b Το πάχος της σφήνας διακένου ανέρχεται στα 2,3mm. c Η κατεύθυνση κοπής των δοντιών (κατεύθυνση του βέλους πάνω στον πριονόδισκο) πρέπει να ταυτίζεται με την κατεύθυνση του βέλους πάνω στη σφήνα

d Προσέξτε κατά την αλλαγή του πριονόδισκου, να μην είναι το πλάτος κοπής μικρότερο από 2,4mm και το πάχος του βασικού στελέχους μεγαλύτερο από 2,2mm. Διαφορετικά υπάρχει κίνδυνος, να μαγκώσει η σφήνα διακένου στο επεξεργαζόμενο κομμάτι. Το πάχος της σφήνας διακένου ανέρχεται στα 2,3mm. Το μέγιστο δυνατό ύψος επεξεργαζόμενου κομματιού ανέρχεται στα 79mm. Δείχνει τη φορά περιστροφής του στροφάλου για το βύθισμα(θέση μεταφοράς) και την ανύψωση(θέση εργασίας) του πριονόδισκου. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)186 | Ελληνικά Σύμβολα και η σημασία τους Δείχνει τη θέση του μοχλού ασφάλισης για το σφίξιμο του πριονόδισκου και κατά τη ρύθμιση της κάθετης φαλτσογωνιάς (πριονόδισκος στρεφόμενος). Φορά περιστροφής της ρικνωτής βίδας για ακινητοποίηση/χαλάρωμα του γωνιακού οδηγού επάνω στο συρόμενο οδηγό. Όταν χρειάζεται, να λαδώνετε το ηλεκτρικό εργαλείο στις θέσεις που δείχνονται. Τα ηλεκτρικά εργαλεία του βαθμού προστασίας II είναι ενισχυμένα ή διπλά

Με τη σήμανση CE ο κατασκευαστής πιστοποιεί, ότι το ηλεκτρικό εργαλείο συμμορφώνεται με τις ισχύουσες οδηγίες

Περιγραφή προϊόντος και ισχύος Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λειτουργίας. Χρήση σύμφωνα με τον προορισμό Το ηλεκτρικό εργαλείο προορίζεται, συναρμολογημένο επάνω σε μια σταθερή επιφάνεια, για τη διεξαγωγή ίσιων κατά μήκος και εγκάρσιων κοπών σε σκληρά και μαλακά ξύλα καθώς και σε μοριοσανίδες και ινοσανίδες. Επιπλέον είναι δυνατές οριζόντιες φαλτσογωνιές από −60° έως +60° καθώς και κάθετες φαλτσογωνιές από -1° έως 47°. Όταν χρησιμοποιήσετε κατάλληλους πριονόδισκους μπορείτε να κόψετε διατομές αλουμινίου και πλαστικά υλικά. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα

(1) Κλίμακα ρύθμισης απόστασης μεταξύ πριονόδισκου και οδηγού παραλλήλων (2) Συρόμενος οδηγός (3) Γωνιακός οδηγός (4) Λαβή μεταφοράς (5) Αυτοκόλλητο για το σημάδεμα της γραμμής κοπής (6) Προστατευτικό κάλυμμα (7)

(8) Οδηγός παραλλήλων (9) Αυλάκι οδηγός του γωνιακού οδηγού (10) Επέκταση του τραπεζιού πριονίσματος (11) Διεύρυνση του τραπεζιού πριονίσματος (12) Παξιμάδι στερέωσης για το κάλυμμα της θήκης των πριονόδισκων και της ανάρτησης της ράβδου

(13) Ράβδος ώθησης (14) Κάλυμμα της θήκης των πριονόδισκων (15) Πολυγωνικό κλειδί (24mm, 23mm) (16) Τρύπες για συναρμολόγηση (17) Τραπέζι πριονίσματος (18) Λαβή σύσφιγξης για τη διεύρυνση του τραπεζιού πριονίσματος (19)

(20) Στρόφαλος για το ανέβασμα και κατέβασμα του πριονόδισκου (21) Κάλυμμα ασφαλείας του διακόπτη On/Off (22) Στήριγμα για τη φύλαξη του προστατευτικού

(23) Σφιγκτήρας για τη φύλαξη του γωνιακού οδηγού (24) Ράβδος οδήγησης της επέκτασης του τραπεζιού πριονίσματος (25) Οδηγός για φαλτσογωνιά 45°(κάθετα) (26) Μοχλός ασφάλισης για τη ρύθμιση της κάθετης φαλτσογωνιάς (27) Κλίμακα για φαλτσογωνιά (κάθετα) (28) Οδηγός για φαλτσογωνιά 0°(κάθετα) (29) Λαβή σύσφιξης του συρόμενου οδηγού (30) Αυλάκι οδηγός V στο τραπέζι πριονίσματος για τον οδηγό παραλλήλων (31) Βίδα ρύθμισης της δύναμης σύσφιγξης του οδηγού

(32) Ένθετο τραπεζιού (33) Πριονόδισκος (34)

(35) Αυλάκι οδηγός για τον οδηγό παραλλήλων (36) Θήκη του οδηγού παραλλήλων (37) Κλειδί εσωτερικού εξαγώνου (5mm) (38) Βίδα ασφάλισης της επέκτασης του τραπεζιού πριονίσματος (39) Σετ εξαρτημάτων στερέωσης «Πρόσθετος οδηγός παραλλήλων» (40) Απόρριψη πριονιδιών (41) Προσάρτημα αναρρόφησης (42) Στήριγμα καλωδίου 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsΕλληνικά | 187 (43) Σετ εξαρτημάτων στερέωσης «Επέκταση του τραπεζιού πριονίσματος» (44) Οδηγός V του οδηγού παραλλήλων (45)

(46) Μοχλός σύσφιγξης της σφήνας διακένου (47) Πείροι τοποθέτησης της σφήνας διακένου (48) Ανοίγματα για το ένθετο τραπεζιού (49) Μοχλός σύσφιγξης του προστατευτικού καλύμματος (50) Πείρος οδηγός του προστατευτικού καλύμματος (51) Λαβή σύσφιγξης του οδηγού παραλλήλων (52) Πρόσθετος οδηγός παραλλήλων (53) Ράγα οδηγός του γωνιακού οδηγού (54) Ρικνωτή βίδα για τη σταθεροποίηση του γωνιακού

(55) Σετ εξαρτημάτων στερέωσης «Ράγα» (56) Ρικνωτό παξιμάδι για τη ράγα (57) Κάτω κάλυμμα του πριονόδισκου (58) Βίδα στερέωσης του κάτω καλύμματος του πριονόδισκου (59) Παξιμάδι σύσφιγξης (60) Μοχλός ασφάλισης του άξονα (61) Φλάντζα σύσφιγξης (62) Φλάντζα υποδοχής (63) Άξονας εργαλείου (64) Δείκτης γωνίας (κάθετα) (65) Λαβή ακινητοποίησης για οποιαδήποτε φαλτσογωνιά (οριζόντια) (66) Δείκτης γωνίας (οριζόντια) στον γωνιακό οδηγό (67) Έλασμα ρύθμισης (68) Μεγεθυντικός φακός (69) Δείκτης απόστασης, τραπέζι πριονίσματος (70) Πλήκτρο Οn (71) Σταυρόβιδα για τη ρύθμιση του οδηγού 0° (72) Βίδα για δείκτη γωνίας (κάθετα) (73) Σταυρόβιδα για τη ρύθμιση του οδηγού 45° (74) Βίδες κεφαλής κοίλου εξαγώνου (5mm) εμπρός για τη ρύθμιση της παραλληλότητας του πριονόδισκου (75) Βίδες κεφαλής κοίλου εξαγώνου (5mm) πίσω για τη ρύθμιση της παραλληλότητας του πριονόδισκου (76) Βίδα για δείκτη απόστασης, τραπέζι πριονίσματος (77) Βίδες κεφαλής εσωτερικού εξαγώνου (5mm) για τη ρύθμιση της παραλληλότητας του οδηγού

(78) Βίδα για δείκτη απόστασης οδηγού παραλλήλων (79) Βίδες ρύθμισης για το ένθετο τραπεζιού (80) Στήριγμα για τη φύλαξη του σετ εξαρτημάτων στερέωσης «Πρόσθετος οδηγός παραλλήλων» (81) Σφιγκτήρας για τη φύλαξη του προσαρμογέα αναρρόφησης (82) Θήκη πριονόδισκων (83) Στήριγμα για τη φύλαξη του κλειδιού εσωτερικού

(84) Σφιγκτήρας για τη φύλαξη του πρόσθετου οδηγού

Τεχνικά στοιχεία Επιτραπέζιο δισκοπρίονο GTS 10 XC GTS 10 XC GTS 10 XC Κωδικός αριθμός 3 601 M30 402 3 601 M30 472 3 601 M30 432 3 601 M30 462 Ονομαστική ισχύς W 2100 2000 1650 Ονομαστική τάση V 220-240 230 110 Συχνότητα Hz 50/60 50/60 50/60 Αριθμός στροφών χωρίς φορτίο min

Περιορισμός ρεύματος εκκίνησης ● ● ● Άμεσο φρένο ● ● ● Προστασία από υπερφόρτιση ● ● ● Βάρος κατά EPTA-Procedure 01:2014 kg 35,0 35,0 35,0 Βαθμός προστασίας / II / II / II Διαστάσεις (συμπεριλαμβανομένων των αφαιρούμενων εξαρτημάτων του εργαλείου) Πλάτος x Βάθος x Ύψος mm 810 x 768 x 343 810 x 768 x 343 810 x 768 x 343 Διαστάσεις για κατάλληλους πριονόδισκους Διάμετρος πριονόδισκου mm 254 254 254 Πάχος στελέχους mm < 2,2 < 2,2 < 2,2 ελάχιστο πάχος δοντιών/βήματος οδόντωσης mm > 2,4 > 2,4 > 2,4 Bosch Power Tools 1 609 92A 5UD | (01.10.2020)188 | Ελληνικά Επιτραπέζιο δισκοπρίονο GTS 10 XC GTS 10 XC GTS 10 XC Διάμετρος τρύπας mm 30 30 30 Επιτραπέζιο δισκοπρίονο GTS 10 XC GTS 10 XC Κωδικός αριθμός 3 601 M30 442 3 601 M30 4B2 Ονομαστική ισχύς W − 2100 Ονομαστικό ρεύμα A 9,1 − Ονομαστική τάση V 220-240 220 Συχνότητα Hz 50/60 60 Αριθμός στροφών χωρίς φορτίο min

Περιορισμός ρεύματος εκκίνησης ● ● Άμεσο φρένο ● ● Προστασία από υπερφόρτιση ● ● Βάρος κατά EPTA-Procedure 01:2014 kg 35,0 35,0 Βαθμός προστασίας / II / II Διαστάσεις (συμπεριλαμβανομένων των αφαιρούμενων εξαρτημάτων του εργαλείου) Πλάτος x Βάθος x Ύψος mm 810 x 768 x 343 810 x 768 x 343 Διαστάσεις για κατάλληλους πριονόδισκους Διάμετρος πριονόδισκου mm 254 254 Πάχος στελέχους mm < 2,2 < 2,2 Ελάχιστο πάχος δοντιών/βήματος οδόντωσης mm > 2,4 > 2,4 Διάμετρος τρύπας mm 25,4 25,4 Μέγιστες διαστάσεις επεξεργαζόμενου κομματιού (βλέπε «Μέγιστες διαστάσεις επεξεργαζόμενου κομματιού», Σελίδα194) Πληροφορία για το θόρυβο Τιμές εκπομπής θορύβου υπολογισμένες κατάEN 62841-3-1. Η σταθμισμένη Α ηχητική στάθμη του ηλεκτρικού εργαλείου ανέρχεται τυπικά στις ακόλουθες τιμές: Στάθμη ηχητικής πίεσης92dB(A), στάθμη ηχητικής ισχύος105dB(A). Ανασφάλεια K=3dB. Φοράτε προστασία ακοής! Η τιμή εκπομπής θορύβου που αναφέρεται σ’ αυτές τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη και μπορεί να χρησιμοποιηθεί στη σύγκριση διαφόρων ηλεκτρικών εργαλείων. Είναι επίσης κατάλληλη για έναν προσωρινό υπολογισμό της εκπομπής θορύβου. Η αναφερόμενη τιμή εκπομπής θορύβου αντιπροσωπεύει τις βασικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση, όμως, που το ηλεκτρικό εργαλείο θα χρησιμοποιηθεί διαφορετικά, με μη προτεινόμενα εργαλεία ή χωρίς επαρκή συντήρηση, τότε η τιμή εκπομπής θορύβου μπορεί να είναι και αυτή διαφορετική. Αυτό μπορεί να αυξήσει σημαντικά την εκπομπή θορύβου κατά τη συνολική διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεστε. Για την ακριβή εκτίμηση των εκπομπών θορύβου θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το εργαλείο βρίσκεται εκτός λειτουργίας ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να μειώσει σημαντικά τις εκπομπές θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας. Συναρμολόγηση u Να αποφεύγετε την αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. Κατά τη συναρμολόγηση καθώς και κατά την εκτέλεση οποιωνδήποτε εργασιών στο ίδιο το ηλεκτρικό εργαλείο το φις δεν πρέπει να είναι συνδεδεμένο με το ηλεκτρικό δίκτυο. Περιεχόμενο συσκευασίας Πριν τη θέση σε λειτουργία για πρώτη φορά του ηλεκτρικού εργαλείου ελέγξτε, εάν παραδόθηκαν όλα τα πιο κάτω αναφερόμενα εξαρτήματα: Λίστα υλικών παράδοσης – Επιτραπέζιο δισκοπρίονο με συναρμολογημένο πριονόδισκο(33) και σφήνα διακένου(7) – Γωνιακός οδηγός(3) – Ράγα(34) – Σετ εξαρτημάτων στερέωσης «Ράγα»(55) (μεταλλικός οδηγός, ρικνωτό παξιμάδι, βίδα, ροδέλα) – Οδηγός παραλλήλων(8) – Πρόσθετος οδηγός παραλλήλων(52) – Σετ εξαρτημάτων στερέωσης «Πρόσθετος οδηγός παραλλήλων»(39) (3 βίδες στερέωσης, 3 ροδέλες, 3 παξιμάδια τύπου πεταλούδας) – Προστατευτικό κάλυμμα(6) – Επέκταση τραπεζιού(10) 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsΕλληνικά | 189 – Σετ εξαρτημάτων στερέωσης «Επέκταση τραπεζιού»(43) (2 βίδες στερέωσης, 2 ροδέλες, 1 γερμανικό κλειδί) – Κλειδί εσωτερικού εξαγώνου(37) – Πολυγωνικό κλειδί(15) – Κάλυμμα της θήκης των πριονόδισκων(14) – Ράβδος ώθησης(13) – Ένθετο τραπεζιού(32) – Προσαρμογέας αναρρόφησης(41) Υπόδειξη: Ελέγξτε το ηλεκτρικό εργαλείο για τυχόν βλάβες ή

Πριν συνεχίσετε να χρησιμοποιείτε το ηλεκτρικό εργαλείο πρέπει να ελέγξετε προσεκτικά, αν οι διατάξεις προστασίας και τυχόν εξαρτήματα με μικρές ζημιές λειτουργούν άψογα και σύμφωνα με τον προορισμό τους. Βεβαιωθείτε ότι τα κινητά εξαρτήματα λειτουργούν άριστα και δε σφηνώνουν καθώς και ότι δεν υπάρχουν χαλασμένα εξαρτήματα. Όλα τα εξαρτήματα πρέπει να είναι σωστά συναρμολογημένα και να εκπληρώνουν όλες τις προϋποθέσεις που είναι απαραίτητες για την εξασφάλιση μιας άψογης λειτουργίας. Χαλασμένες προστατευτικές διατάξεις και χαλασμένα εξαρτήματα πρέπει να προσκομίζονται σε ένα αναγνωρισμένο ειδικό συνεργείο για επισκευή ή αντικατάσταση. Εκτός από υλικά παράδοσης χρειάζεστε και τα παρακάτω

– Κατσαβίδι για βίδες απλής εγκοπής – Σταυροκατσάβιδο – Μοιρογνωμόνιο Συναρμολόγηση των ξεχωριστών εξαρτημάτων – Βγάλτε όλα τα εξαρτήματα από τη συσκευασία τους. – Αφαιρέστε προσεκτικά όλα τα υλικά συσκευασίας από το ηλεκτρικό εργαλείο και τα εξαρτήματα που το συνοδεύουν. – Ανοίξτε το κάτω πλέγμα (45) και απομακρύνετε το υλικό συσκευασίας κάτω από το σώμα του κινητήρα (βλέπε εικόνα a). Απευθείας στο περίβλημα είναι στερεωμένα τα ακόλουθα εξαρτήματα του εργαλείου: Ράβδος ώθησης (13), πολυγωνικό κλειδί (15), κλειδί εσωτερικού εξαγώνου (37), οδηγός παραλλήλων (8), γωνιακός οδηγός (3), προσαρμογέας αναρρόφησης (41), πρόσθετος οδηγός παραλλήλων (52) με σετ εξαρτημάτων στερέωσης (39), προστατευτικό κάλυμμα (6). – Μόλις χρειαστείτε ένα από αυτά τα εξαρτήματα του εργαλείου, αφαιρέστε το προσεκτικά από τη θήκη φύλαξής

Βλέπε γι’ αυτό επίσης τις εικόνες R1 – R6. Τοποθέτηση της σφήνας διακένου (βλέπε εικόνεςb1–b2) Υπόδειξη: Όταν είναι απαραίτητο, καθαρίστε πριν την τοποθέτηση όλα τα προς συναρμολόγηση εξαρτήματα. – Γυρίστε τον στρόφαλο (20) προς τη φορά των δεικτών του ρολογιού μέχρι τέρμα, έτσι ώστε ο πριονόδισκος (33) να βρίσκεται στη μέγιστη δυνατή θέση πάνω από το τραπέζι πριονίσματος. – Λύστε τον μοχλό σύσφιγξης (46). – Σπρώξτε τη σφήνα διακένου (7) στην κατεύθυνση του μοχλού σύσφιγξης (46), μέχρι να μπορεί τα τραβηχτεί προς

– Τραβήξτε τη σφήνα διακένου εντελώς προς τα επάνω, έτσι ώστε να βρίσκεται ακριβώς πάνω από τη μέση του πριονόδισκου. – Αφήστε τους δύο πείρους (47) να ασφαλίσουν στις κάτω τρύπες στη σφήνα διακένου και σφίξτε ξανά τον μοχλό σύσφιγξης (46) σταθερά. Συναρμολόγηση του ένθετου του τραπεζιού (βλέπεεικόναc) – Αγκιστρώστε το ένθετο τραπεζιού(32) στα πίσω ανοίγματα(48) του καναλιού του εργαλείου. – Οδηγήστε το ένθετο τραπεζιού προς τα κάτω. – Πιέστε πάνω στο ένθετο τραπεζιού, μέχρι να ασφαλίσει εμπρός στο κανάλι του εργαλείου. Η μπροστινή πλευρά του ένθετου τραπεζιού(32) πρέπει να είναι ισόπεδα ή λίγο κάτω από το τραπέζι πριονίσματος, η πίσω πλευρά πρέπει να είναι ισόπεδα ή λίγο πάνω από το τραπέζι πριονίσματος. Συναρμολόγηση του προστατευτικού καλύμματος (βλέπε εικόνεςd1–d2) Υπόδειξη: Συναρμολογήστε το προστατευτικό κάλυμμα μόνο, όταν η σφήνα διακένου είναι τοποθετημένη στην επάνω θέση ακριβώς πάνω από το μέσο του πριονόδισκου (βλέπε εικόναb2). Μη συναρμολογήσετε το προστατευτικό κάλυμμα, όταν η σφήνα διακένου βρίσκεται στην κάτω θέση (κατάσταση παράδοσης ή θέση για πριόνισμα αυλακιών) (βλέπε εικόναb1). – Λύστε τον μοχλό σύσφιγξης (49) και αφαιρέστε το προστατευτικό κάλυμμα (6) από το στήριγμα (22). – Κρατήστε με το ένα χέρι τον προφυλακτήρα του πριονόδισκου (επάνω μεταλλική ράγα) του προστατευτικού καλύμματος (6) σταθερά και με το άλλο χέρι τον μοχλό σύσφιγξης (49) προς τα επάνω. – Σπρώξτε τον πείρο οδηγό (50) προς τα πίσω στο αυλάκι στη σφήνα διακένου (7). – Οδηγήστε το προστατευτικό κάλυμμα (6) προς τα κάτω, ώσπου ο προφυλακτήρας του πριονόδισκου (επάνω μεταλλική ράγα) να είναι παράλληλος με την επιφάνεια του τραπεζιού πριονίσματος (17). – Πιέστε τον μοχλό σύσφιγξης (49) προς τα κάτω. Ο μοχλός σύσφιγξης πρέπει να ασφαλίσει αισθητά και με τον χαρακτηριστικό ήχο και το προστατευτικό κάλυμμα (6) να είναι σταθερά και ασφαλώς συναρμολογημένο. u Πριν από κάθε χρήση ελέγχετε, εάν το προστατευτικό κάλυμμα κινείται άψογα. Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο, όταν το προστατευτικό κάλυμμα δεν κινείται ελεύθερα και δεν κλείνει αμέσως. Συναρμολόγηση της επέκτασης του τραπεζιού πριονίσματος (βλέπε εικόνα e) Χρησιμοποιείτε για τη συναρμολόγηση το σετ εξαρτημάτων στερέωσης «Επέκταση του τραπεζιού πριονίσματος» (43) (2 βίδες στερέωσης, 2 ροδέλες, 1 γερμανικό κλειδί). Bosch Power Tools 1 609 92A 5UD | (01.10.2020)190 | Ελληνικά – Βιδώστε την επέκταση του τραπεζιού πριονίσματος (10) με τις ράβδους οδήγησης (24). Στερεώστε γι’ αυτό τις ράβδους οδήγησης με το γερμανικό κλειδί, σφίγγοντας παράλληλα τις βίδες στερέωσης με το κλειδί εσωτερικού

Τα ανοίγματα στην επέκταση του τραπεζιού πριονίσματος πρέπει εδώ να δείχνουν προς τα επάνω. Συναρμολόγηση του οδηγού παραλλήλων (βλέπε εικόναf) Ο οδηγός παραλλήλων (8) μπορεί να τοποθετηθεί είτε αριστερά ή δεξιά του πριονόδισκου. – Λύστε τη λαβή σύσφιγξης (51) του οδηγού παραλλήλων (8). Έτσι ανακουφίζεται ο οδηγός V (44). – Τοποθετήστε πρώτα τον οδηγό παραλλήλων με τον οδηγό V στο αυλάκι οδηγό (30) του τραπεζιού πριονίσματος. Τοποθετήστε μετά τον οδηγό παραλλήλων στο μπροστινό αυλάκι οδηγό (35) του τραπεζιού πριονίσματος. Τώρα μπορείτε να μετακινήσετε τον οδηγό παραλλήλων σύμφωνα με την επιθυμία σας. – Για το σφίξιμο του οδηγού παραλλήλων πατήστε τη λαβή σύσφιγξης (51) προς τα κάτω. Συναρμολόγηση του πρόσθετου οδηγού παραλλήλων (βλέπε εικόναg) Για το πριόνισμα λεπτών επεξεργαζόμενων κομματιών και για το πριόνισμα κάθετων φαλτσογωνιών πρέπει να συναρμολογήσετε τον πρόσθετο οδηγό παραλλήλων (52) στον οδηγό παραλλήλων (8). Ο πρόσθετος οδηγός παραλλήλων ανάλογα με τις ανάγκες μπορεί να συναρμολογηθεί αριστερά ή δεξιά του οδηγού παραλλήλων (8). Χρησιμοποιείτε για τη συναρμολόγηση το σετ εξαρτημάτων στερέωσης «Πρόσθετος οδηγός παραλλήλων» (39) (2 βίδες στερέωσης, 2 ροδέλες, 2 παξιμάδια τύπου πεταλούδας). – Σπρώξτε τις βίδες στερέωσης μέσα στις πλευρικές τρύπες στον οδηγό παραλλήλων (8). – Οι κεφαλές των βιδών συμβάλλουν στον οδηγό του πρόσθετου οδηγού παραλλήλων. – Σπρώξτε τον πρόσθετο οδηγό παραλλήλων (52) πάνω στις κεφαλές των βιδών στερέωσης. – Τοποθετήστε τις ροδέλες στις βίδες στερέωσης και σφίξτε τις βίδες με τη βοήθεια των παξιμαδιών τύπου πεταλούδας

Συναρμολόγηση του γωνιακού οδηγού (βλέπε εικόνα h1 − h2) – Οδηγήστε τη ράγα (53) του γωνιακού οδηγού (3) σε ένα από τα προβλεπόμενα γι’ αυτό αυλάκια οδηγούς (9) του τραπεζιού πριονίσματος. Υπόδειξη: Η θέση του γωνιακού οδηγού μπορεί να σταθεροποιηθεί στο αριστερό αυλάκι οδηγό, σφίγγοντας τη ρικνωτή βίδα (54) στον συρόμενο οδηγό (2). Για την καλύτερη έδραση μεγάλου μήκους επεξεργαζόμενων κομματιών μπορεί να διευρυνθεί ο γωνιακός οδηγός με τη ράγα (34). – Συναρμολογήστε, όταν χρειάζεται, τη ράγα με τη βοήθεια του σετ εξαρτημάτων στερέωσης (55) στον γωνιακό οδηγό. Αναρρόφηση σκόνης/ροκανιδιών Η σκόνη από ορισμένα υλικά. π. χ. από μολυβδούχες μπογιές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλλα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/ και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν παρευρισκομένων ατόμων. Ορισμένα είδη σκόνης, π. χ. σκόνη από ξύλο βελανιδιάς ή οξιάς θεωρούνται καρκινογόνα, ιδιαίτερα σε συνδυασμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιούνται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστατευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε ειδικά εκπαιδευμένα άτομα. – Να χρησιμοποιείτε κατά το δυνατό για το εκάστοτε υλικό την κατάλληλη αναρρόφηση. – Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. – Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2. Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα διάφορα υπό κατεργασία υλικά. Η αναρρόφηση σκόνης και πριονιδιών μπορεί να μπλοκαριστεί από τη σκόνη, τα πριονίδια ή από θραύσματα του επεξεργαζόμενου κομματιού. – Απενεργοποιήστε το ηλεκτρικό εργαλείο και βγάλτε το φις από την πρίζα. – Περιμένετε να σταματήσει εντελώς να κινείται η πριονόλαμα. – Εξακριβώστε και αποκαταστήστε την αιτία του μπλοκαρίσματος. u Αποφεύγετε τη δημιουργία συσσώρευσης σκόνης στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα. u Για να αποφύγετε τον κίνδυνο πυρκαγιάς κατά το πριόνισμα αλουμινίου, αδειάστε την απόρριψη των πριονιδιών/αποβλήτων και το κάτω κάλυμμα του πριονόδισκου και μη χρησιμοποιήσετε καμία αναρρόφηση πριονιδιών/αποβλήτων. Εξωτερική αναρρόφηση (βλέπε εικόναi) Χρησιμοποιείτε τον συμπαραδιδόμενο προσαρμογέα αναρρόφησης (41), για να συνδέσετε έναν απορροφητήρα σκόνης στην απόρριψη των πριονιδιών/αποβλήτων (40). – Συνδέστε σταθερά τον προσαρμογέα αναρρόφησης (41) και τον εύκαμπτο σωλήνα αναρρόφησης της σκόνης. Ο απορροφητήρας σκόνης πρέπει να είναι κατάλληλος για το εκάστοτε επεξεργαζόμενο κομμάτι. Για την αναρρόφηση ιδιαίτερα ανθυγιεινής, καρκινογόνου ή ξηρής σκόνης πρέπει να χρησιμοποιείτε ειδικούς απορροφητήρες σκόνης. Καθαρισμός του κάτω καλύμματος του πριονόδισκου (βλέπε εικόνα j) Για την απομάκρυνση τυχόν θραυσμάτων του επεξεργαζόμενου κομματιού και των μεγάλων αποβλήτων μπορείτε να ανοίξετε το κάτω κάλυμμα του πριονόδισκου (57). – Απενεργοποιήστε το ηλεκτρικό εργαλείο και τραβήξτε το φις από την πρίζα. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsΕλληνικά | 191 – Περιμένετε να σταματήσει εντελώς να κινείται ο πριονόδισκος. – Ακουμπήστε το ηλεκτρικό εργαλείο επάνω σε μια πλευρά

– Λύστε τις δύο βίδες στερέωσης της βάσης (45) με το εξάγωνο κλειδί (37) και αναδιπλώστε το κλαπέτο της

– Λύστε τη βίδα στερέωσης (58) και ανοίξτε το κάτω κάλυμμα του πριονόδισκου (57). – Αφαιρέστε τυχόν θραύσματα του επεξεργαζόμενου κομματιού και τα πριονίδια. – Κλείστε και βιδώστε το κάτω κάλυμμα του πριονόδισκου. Βιδώστε πάλι τη βάση. – Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας. Σταθερή ή μεταβλητή συναρμολόγηση u Για να μπορέσετε να χειριστείτε το ηλεκτρικό εργαλείο ασφαλώς πρέπει, πριν το χρησιμοποιήσετε, να το συναρμολογήσετε επάνω σε μια επίπεδη και σταθερή επιφάνεια (π.χ. τραπέζι εργασίας). Συναρμολόγηση επάνω σε μια επιφάνεια εργασίας (βλέπε εικόναk) – Στερεώστε το ηλεκτρικό εργαλείο με μια κατάλληλη κοχλιοσύνδεση επάνω στην επιφάνεια εργασίας. Σε αυτό χρησιμεύουν οι τρύπες (16). Συναρμολόγηση πάνω σε τραπέζι εργασίας Bosch (βλέπε εικόναl) Τα τραπέζια εργασίας της Bosch (π.χ. GTA 6000) προσφέρουν στο ηλεκτρικό εργαλείο καλή συγκράτηση πάνω σε οποιαδήποτε επιφάνεια χάρη στα ρυθμιζόμενα στο ύψος πόδια τους. u Διαβάστε όλες τις προειδοποιητικές υποδείξεις και οδηγίες που συνοδεύουν το τραπέζι εργασίας. Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων και των οδηγιών μπορεί να έχουν σαν συνέπεια ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. u Στήστε σωστά το τραπέζι εργασίας πριν συναρμολογήσετε το ηλεκτρικό εργαλείο. Το σωστό στήσιμο του τραπεζιού εργασίας εξουδετερώνει τον κίνδυνο κατάρρευσης του τραπεζιού. – Το ηλεκτρικό εργαλείο πρέπει να συναρμολογείται επάνω στο τραπέζι εργασίας όταν αυτό βρίσκεται στη θέση

Αλλαγή πριονόδισκου (βλέπε εικόνεςm1−m4) u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο. u Κατά τη συναρμολόγηση του πριονόδισκου φοράτε προστατευτικά γάντια. Υπάρχει κίνδυνος τραυματισμού. u Χρησιμοποιείτε μόνο πριονόδισκους, των οποίων η μέγιστη επιτρεπόμενη ταχύτητα είναι υψηλότερη από τον αριθμό στροφών χωρίς φορτίο του ηλεκτρικού σας

u Χρησιμοποιείτε μόνο πριονόδισκους με τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας και πάνω στο ηλεκτρικό εργαλείο και έχουν ελεγχθεί σύμφωνα με το πρότυπο EN847‑1 και χαρακτηρίζονται αντίστοιχα. u Χρησιμοποιείτε μόνο πριονόδισκους που προτείνονται από τον κατασκευαστή αυτού του ηλεκτρικού εργαλείου και είναι κατάλληλοι για το υλικό που θέλετε να επεξεργαστείτε. Έτσι αποφεύγετε μια υπερθέρμανση στις άκρες των δοντιών του πριονόδισκου και την τήξη του επεξεργαζόμενου συνθετικού υλικού. u Να χρησιμοποιείτε μόνο πριονόδισκους που προτείνονται από τον κατασκευαστή αυτού του ηλεκτρικού εργαλείου και είναι κατάλληλοι για το υλικό που θέλετε να επεξεργαστείτε. u Μη χρησιμοποιείτε κανέναν πριονόδισκο από χάλυβα HSS. Τέτοιοι πριονόδισκοι μπορεί να σπάσουν εύκολα. Αποσυναρμολόγηση του πριονόδισκου – Γυρίστε τον στρόφαλο (20) προς τη φορά των δεικτών του ρολογιού μέχρι τέρμα, έτσι ώστε ο πριονόδισκος (33) να βρίσκεται στη μέγιστη δυνατή θέση πάνω από το τραπέζι πριονίσματος. – Ανοίξτε τον μοχλό σύσφιγξης (49) και τραβήξτε το προστατευτικό κάλυμμα (6) έξω από το αυλάκι στη σφήνα διακένου (7). – Σηκώστε με ένα κατσαβίδι το ένθετο τραπεζιού (32) εμπρός και αφαιρέστε το από το κανάλι του εργαλείου. – Γυρίστε το παξιμάδι σύσφιγξης (59) με το πολυγωνικό κλειδί (15) και τραβήξτε ταυτόχρονα τον μοχλό ασφάλισης του άξονα (60) μέχρι να ασφαλίσει. – Κρατήστε τον μοχλό ασφάλισης του άξονα τραβηγμένο και ξεβιδώστε το παξιμάδι σύσφιγξης αντίθετα στη φορά των δεικτών του ρολογιού. – Αφαιρέστε τη φλάντζα σύσφιγξης (61). – Αφαιρέστε τον πριονόδισκο (33). Συναρμολόγηση του πριονόδισκου Αν χρειαστεί, καθαρίστε πριν τη συναρμολόγηση όλα τα προς συναρμολόγηση εξαρτήματα. – Τοποθετήστε τον νέο πριονόδισκο πάνω στην φλάντζα υποδοχής (62) του άξονα του εργαλείου (63). Υπόδειξη: Μη χρησιμοποιείτε πολύ μικρό πριονόδισκο. Η ακτινική σχισμή ανάμεσα πριονόδισκου και σφήνας διακένου επιτρέπεται να ανέρχεται το πολύ στα 3−8mm. u Κατά την τοποθέτηση προσέξτε, ώστε η φορά κοπής των δοντιών (φορά του βέλους επάνω στον πριονόδισκο) να ταυτίζεται με τη φορά του βέλους επάνω στη σφήνα διακένου! – Τοποθετήστε τη φλάντζα σύσφιγξης (61) και το παξιμάδι σύσφιγξης (59). – Γυρίστε το παξιμάδι σύσφιγξης (59) με το πολυγωνικό κλειδί (15) και τραβήξτε ταυτόχρονα τον μοχλό ασφάλισης του άξονα (60) μέχρι να ασφαλίσει. – Σφίξτε το παξιμάδι σύσφιγξης προς τη φορά των δεικτών του ρολογιού. – Τοποθετήστε ξανά το ένθετο τραπεζιού (32). – Συναρμολογήστε ξανά το προστατευτικό κάλυμμα (6). Bosch Power Tools 1 609 92A 5UD | (01.10.2020)192 | Ελληνικά

u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο. Θέση μεταφοράς και εργασίας του πριονόδισκου Θέση για μεταφορά – Απομακρύνετε το προστατευτικό κάλυμμα (6), απομακρύνετε το ένθετο τραπεζιού (32) και τοποθετήστε τη σφήνα διακένου (7) στην κάτω θέση. Τοποθετήστε ξανά το ένθετο τραπεζιού (32). – Γυρίστε τον στρόφαλο (20) αντίθετα στη φορά των δεικτών του ρολογιού, μέχρι τα δόντια του πριονόδισκου (33) να βρίσκονται κάτω από το τραπέζι πριονίσματος (17). – Σπρώξτε τη διεύρυνση του τραπεζιού πριονίσματος (11) εντελώς προς τα μέσα. Πιέστε τη λαβή σύσφιγξης (18) προς τα κάτω. Έτσι ακινητοποιείται η διεύρυνση του τραπεζιού πριονίσματος. Θέση εργασίας – Τοποθετήστε τη σφήνα διακένου (7) στην επάνω θέση ακριβώς πάνω από το μέσο του πριονόδισκου, τοποθετήστε το ένθετο τραπεζιού (32) και συναρμολογήστε το προστατευτικό κάλυμμα (6). – Γυρίστε τον στρόφαλο (20) προς τη φορά των δεικτών του ρολογιού, μέχρι τα επάνω δόντια του πριονόδισκου (33) να βρίσκονται περίπου 3−6mm πάνω από το επεξεργαζόμενο

Μεγέθυνση του τραπεζιού σέγας Το ελεύθερο άκρο των μακριών και βαριών επεξεργαζόμενων κομματιών πρέπει να ακουμπάει κάπου ή να υποστηρίζεται. Διεύρυνση του τραπεζιού πριονίσματος (βλέπε εικόνα A) Η διεύρυνση του τραπεζιού πριονίσματος (11) διευρύνει το τραπέζι πριονίσματος (17) προς τα δεξιά. – Τραβήξτε τη λαβή σύσφιγξης (18) για τη διεύρυνση του τραπεζιού πριονίσματος εντελώς προς τα επάνω. – Τραβήξτε τη διεύρυνση του τραπεζιού πριονίσματος (11) μέχρι το επιθυμητό μήκος προς τα έξω. – Πιέστε τη λαβή σύσφιγξης (18) προς τα κάτω. Έτσι ακινητοποιείται η διεύρυνση του τραπεζιού πριονίσματος. Επέκταση του τραπεζιού πριονίσματος (βλέπε εικόνα B) Η επέκταση του τραπεζιού πριονίσματος (10) επιμηκύνει το τραπέζι πριονίσματος (17) προς τα πίσω. – Λύστε τη βίδα ασφάλισης (38) στην αριστερή ράβδο

– Τραβήξτε την επέκταση του τραπεζιού πριονίσματος (10) μέχρι το επιθυμητό μήκος προς τα έξω. – Για τη σταθεροποίηση της θέσης σφίξτε τη βίδα ασφάλισης (38). Στα βαριά επεξεργαζόμενα κομμάτια πρέπει ενδεχομένως να στηρίξετε την επέκταση του τραπεζιού πριονίσματος. Συρόμενος οδηγός (βλέπε εικόνα C) Με τον συρόμενο οδηγό (2) μπορούν να πριονιστούν τα επεξεργαζόμενα κομμάτια μέχρι και ένα μέγιστο πλάτος από 350 mm . Ταυτόχρονα επιτυγχάνεται μια μεγαλύτερη ακρίβεια κατά το πριόνισμα κυρίως σε συνδυασμό με τον γωνιακό οδηγό (3) (βλέπε «Κοπή οριζόντιας φαλτσογωνιάς με τη βοήθεια του συρόμενου οδηγού», Σελίδα195). – Τραβήξτε τη λαβή σύσφιγξης (29) του συρόμενου οδηγού εντελώς προς τα επάνω. Ο συρόμενος οδηγός είναι τώρα κινητός και μπορείτε να τον μετακινήσετε και τέρμα προς τα εμπρός και τέρμα προς

Ρύθμιση της κάθετης και οριζόντιας φαλτσογωνιάς Για την εξασφάλιση κοπών ακριβείας μετά από εντατική χρήση του ηλεκτρικού εργαλείου, πρέπει να ελεγχθούν οι βασικές ρυθμίσεις του και, αν χρειαστεί, να ρυθμιστούν ξανά. Ρύθμιση της κάθετης φαλτσογωνιάς (πριονόδισκος) (βλέπε εικόναD) Η κάθετη φαλτσογωνιά μπορεί να ρυθμιστεί σε μια περιοχής από -1° έως 47°. – Λύστε τον μοχλό σύσφιγξης (26) αντίθετα στη φορά των δεικτών του ρολογιού. Υπόδειξη: Σε περίπτωση που λυθεί εντελώς ο μοχλός ασφάλισης ανατρέπεται ο πριονόδισκος μέσω της βαρύτητα σε μια θέση, που αντιστοιχεί περίπου στις 30°. – Τραβήξτε ή σπρώξτε τον χειροτροχό (19) κατά μήκος του αυλακωτού συνδέσμου, ώσπου ο δείκτης γωνίας (64) να δείχνει την επιθυμητή κάθετη φαλτσογωνιά. – Κρατήστε τον χειροτροχό σε αυτή τη θέση και σφίξτε ξανά τον μοχλό ασφάλισης (26) σταθερά. Για τη γρήγορη και ακριβή ρύθμιση της στάνταρ γωνίας 0° και 45° προβλέπονται από το εργοστάσιο ρυθμισμένοι οδηγοί ((28), (25)). Ρύθμιση οριζόντιας φαλτσογωνιάς (γωνιακός οδηγός) (βλέπεεικόναE) Υπόδειξη: Για κωνικές κοπές (μακριές σφήνες) χρησιμοποιείτε αντίστοιχες διατάξεις. Η οριζόντια φαλτσογωνιά μπορεί να ρυθμιστεί σε μια περιοχής από60° (αριστερή πλευρά) έως60° (δεξιά πλευρά). – Λύστε τη λαβή σύσφιγξης(65), σε περίπτωση που είναι

– Γυρίστε τον γωνιακό οδηγό, μέχρι ο δείκτης γωνίας(66) να δείχνει την επιθυμητή οριζόντια φαλτσογωνιά. – Σφίξτε ξανά τη λαβή σύσφιγξης(65). Για τη γρήγορη και την ακριβή ρύθμιση των συχνά χρησιμοποιούμενων οριζόντιων φαλτσογωνιών προβλέπονται στον γωνιακό οδηγό(3) βίδες αναστολής για τη γωνία 45° (αριστερή, δεξιά πλευρά) και 0°. – Λύστε τη λαβή σύσφιγξης(65), σε περίπτωση που είναι

– Αναδιπλώστε το έλασμα ρύθμισης(67) προς τα έξω. – Γυρίστε τον γωνιακό οδηγό έτσι, ώστε το σπείρωμα της επιθυμητής βίδας αναστολής να είναι δεξιά του ελάσματος

1 609 92A 5UD | (01.10.2020) Bosch Power ToolsΕλληνικά | 193 – Αναδιπλώστε το έλασμα ρύθμισης(67) προς τα μέσα και γυρίστε τον γωνιακό οδηγό, ώσπου το σπείρωμα της βίδας αναστολής να ακουμπά στο έλασμα ρύθμισης. – Σφίξτε ξανά τη λαβή σύσφιγξης(65). Ρύθμιση οδηγού παραλλήλων Ο οδηγός παραλλήλων(8) μπορεί να τοποθετηθεί αριστερά (μαύρη κλίμακα) ή δεξιά (ασημί κλίμακα) του πριονόδισκου. Το μαρκάρισμα στον μεγεθυντικό φακό(68) δείχνει τη ρυθμισμένη απόσταση του οδηγού παραλλήλων από τον πριονόδισκο στην κλίμακα(1). Τοποθετήστε τον οδηγό παραλλήλων στην επιθυμητή πλευρά του πριονόδισκου. Ρύθμιση του οδηγού παραλλήλων σε περίπτωση μη διευρυμένου τραπεζιού πριονίσματος – Λύστε τη λαβή σύσφιγξης (51) του οδηγού παραλλήλων (8). Μετακινήστε τον οδηγό παραλλήλων, μέχρι το μαρκάρισμα στον μεγεθυντικό φακό (68) να δείχνει την επιθυμητή απόσταση από τον πριονόδισκο. Σε περίπτωση μη διευρυμένου τραπεζιού πριονίσματος ισχύει η κάτω σήμανση στην ασημί κλίμακα (1). – Για το σφίξιμο σπρώξτε τη λαβή σύσφιγξης (51) ξανά προς

Ρύθμιση του οδηγού παραλλήλων σε περίπτωση διευρυμένου τραπεζιού πριονίσματος (βλέπε εικόναF) – Τοποθετήστε τον οδηγό παραλλήλων στα δεξιά του πριονόδισκου. Μετακινήστε τον οδηγό παραλλήλων, μέχρι το μαρκάρισμα στον μεγεθυντικό φακό (68) να δείχνει στην κάτω κλίμακα 33 cm. Για το σφίξιμο σπρώξτε τη λαβή σύσφιγξης (51) ξανά προς

– Τραβήξτε τη λαβή σύσφιγξης (18) για τη διεύρυνση του τραπεζιού πριονίσματος εντελώς προς τα επάνω. – Τραβήξτε τη διεύρυνση του τραπεζιού πριονίσματος (11) προς τα έξω, μέχρι ο δείκτης απόστασης (69) να δείχνει την επιθυμητή απόσταση από τον πριονόδισκο στην επάνω

– Πιέστε τη λαβή σύσφιγξης (18) προς τα κάτω. Έτσι ακινητοποιείται η διεύρυνση του τραπεζιού πριονίσματος. Ρύθμιση του πρόσθετου οδηγού παραλλήλων (βλέπε εικόναG) Για το πριόνισμα λεπτών επεξεργαζόμενων κομματιών και για το πριόνισμα κάθετων φαλτσογωνιών πρέπει να συναρμολογήσετε τον πρόσθετο οδηγό παραλλήλων (52) στον οδηγό παραλλήλων (8). Ο πρόσθετος οδηγός παραλλήλων ανάλογα με τις ανάγκες μπορεί να συναρμολογηθεί αριστερά ή δεξιά του οδηγού παραλλήλων (8). Τα υπό κατεργασία τεμάχια μπορεί να σφηνώσουν ανάμεσα στον οδηγό παραλλήλων και τον πριονόδισκο και εκσφενδονιστούν από τον πριονόδισκο όταν αυτός ανεβαίνει. Γι’ αυτό να ρυθμίζετε τον πρόσθετο οδηγό παραλλήλων έτσι, ώστε το άκρο του οδηγού να τερματίζεται στην περιοχή ανάμεσα στο πιο μπροστινό δόντι του πριονόδισκου και την μπροστινή ακμή της σφήνας. – Λύστε γι’ αυτό όλα τα παξιμάδια τύπου πεταλούδας του σετ εξαρτημάτων στερέωσης (39) και μετακινήστε τον πρόσθετο οδηγό παραλλήλων, έως να χρησιμεύουν ακόμη μόνο οι δύο μπροστινές βίδες για τη στερέωση. – Σφίξτε πάλι τις βίδες με μοχλό. Ρύθμιση της σφήνας Η σφήνα διακένου (7) εμποδίζει, το μάγκωμα του πριονόδισκου (33) στον αρμό κοπής. Διαφορετικά υπάρχει κίνδυνος ανάκρουσης, όταν ο πριονόδισκος μπλοκάρει στο υπό κατεργασία τεμάχιο. Φροντίζετε πάντοτε, η σφήνα να είναι άριστα ρυθμισμένη: – Η ακτινική σχισμή ανάμεσα πριονόδισκου και σφήνας διακένου επιτρέπεται να ανέρχεται το πολύ στα 3−8mm. – Το πάχος της σφήνας πρέπει να είναι μικρότερο από το πλάτος κοπής και μεγαλύτερο από το πάχος του στελέχους του πριονόδισκου. – Η σφήνα πρέπει να βρίσκεται σε μια γραμμή με τον πριονόδισκο. – Στις κανονικές ολοκληρωτικές κοπές η σφήνα πρέπει να βρίσκεται στην πιο υψηλή θέση. Ρύθμιση του ύψους της σφήνας διακένου (βλέπε εικόναH) Για την κοπή αυλακώσεων πρέπει να ρυθμίζετε το ύψος της

u Χρησιμοποιείτε το ηλεκτρικό εργαλείο για να κατασκευάσετε αυλάκια ή πατούρες μόνο με μια αντίστοιχη κατάλληλη διάταξη προστασίας (π.χ. προστατευτικό κάλυμα τύπου τούνελ, χτένι πίεσης). – Ανοίξτε τον μοχλό σύσφιγξης(49) και τραβήξτε το προστατευτικό κάλυμμα(6) έξω από το αυλάκι στη σφήνα διακένου(7). Για την προστασία του προφυλακτήρα από ζημιές, φυλάξτε τον στο προβλεπόμενο στήριγμα(22) στο περίβλημα (βλέπεεπίσηςεικόναR1). – Γυρίστε τον στρόφαλο(20) προς τη φορά των δεικτών του ρολογιού μέχρι τέρμα, έτσι ώστε ο πριονόδισκος(33) να βρίσκεται στη μέγιστη δυνατή θέση πάνω από το τραπέζι πριονίσματος. – Λύστε τον μοχλό σύσφιγξης(46). – Τραβήξτε τη σφήνα διακένου από τους πείρους(47) (τραβήξτε τον μοχλό σύσφιγξης(46) λίγο προς τα έξω) και σπρώξτε τη σφήνα διακένου(7) μέχρι τέρμα προς τα κάτω. – Αφήστε τους δύο πείρους(47) να ασφαλίσουν στις επάνω τρύπες στη σφήνα διακένου και σφίξτε ξανά τον μοχλό σύσφιγξης(46) σταθερά. Θέση σε λειτουργία u Προσέξτε την τάση δικτύου! Η τάση της πηγής ρεύματος πρέπει να ταυτίζονται με τα αντίστοιχα στοιχεία στην πινακίδα τύπου του ηλεκτρικού εργαλείου. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)194 | Ελληνικά Ενεργοποίηση (βλέπε εικόνα I1) – Σηκώστε το κλαπέτο ασφαλείας (21) προς τα επάνω. – Για τη θέση σε λειτουργία πατήστε το πράσινο πλήκτρο On (70). Απενεργοποίηση (βλέπε εικόναI2) – Πιέστε άνω στο κλαπέτο ασφαλείας (21). Διακοπή του ηλεκτρικού ρεύματος Ο διακόπτης On/Off είναι ένας λεγόμενος διακόπτης μηδενικής τάσης ο οποίος εμποδίζει την επανεκκίνηση του ηλεκτρικού εργαλείου μετά από μια διακοπή του ηλεκτρικού ρεύματος (π.χ. όταν κατά τη διάρκεια της λειτουργίας βγει το φις από την πρίζα). Για να θέσετε το ηλεκτρικό εργαλείο ξανά σε λειτουργία, πρέπει να πατήσετε εκ νέου το πράσινο πλήκτρο ON (70). Οδηγίες εργασίας Γενικές οδηγίες πριονίσματος u Πριν τη διεξαγωγή οποιασδήποτε κοπής πρέπει πρώτα να βεβαιώνεστε ότι ο πριονόδισκος δεν αγγίζει και δεν πρόκειται να αγγίξει ποτέ τους οδηγούς ή κάποιο άλλο εξάρτημα ή τμήμα κάποιας συσκευής. u Χρησιμοποιείτε το ηλεκτρικό εργαλείο για να κατασκευάσετε αυλάκια ή πατούρες μόνο με μια αντίστοιχη κατάλληλη διάταξη προστασίας (π.χ. προστατευτικό κάλυμα τύπου τούνελ, χτένι πίεσης). u Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο για χάραξη εγκοπών (αυλάκι που τερματίζει στο επεξεργαζόμενο

Να προστατεύετε τον πριονόδισκο από χτυπήματα, (προσ)κρούσεις. Μην εκθέτετε τον πριονόδισκο σε πίεση από

Η σφήνα πρέπει να ευθυγραμμιστεί με τον πριονόδισκο. Έτσι εμποδίζεται το σφήνωμα του επεξεργαζόμενου κομματιού. Μην επεξεργάζεστε τυχόν στρεβλωμένα επεξεργαζόμενα κομμάτια. Το επεξεργαζόμενο κομμάτι πρέπει να διαθέτει πάντοτε μια ίσια ακμή για να ακουμπάει ασφαλώς στον οδηγό παραλλήλων. Φυλάγετε τη ράβδο ώθησης πάντοτε κοντά στο ηλεκτρικό

Θέση του χειριστή (βλέπε εικόναJ) u Μη στέκεστε ποτέ σε ευθεία γραμμή με τον πριονόδισκο. Τοποθετείτε πάντα το σώμα σας στην ίδια πλευρά του πριονόδισκου που βρίσκεται ο οδηγός. Η ανάκρουση μπορεί να τινάξει το επεξεργαζόμενο κομμάτι με μεγάλη ταχύτητα προς κάποιον, που βρίσκεται μπροστά και σε ευθεία γραμμή με τον πριονόδισκο. – Κρατάτε τα χέρια σας, τα δάκτυλά σας και τα μπράτσα σας μακριά από τον περιστρεφόμενο πριονόδισκο. Προσέξτε εδώ τις ακόλουθες υποδείξεις: – Κρατάτε το επεξεργαζόμενο κομμάτι ασφαλώς και με τα δυο σας χέρια και πιέζετέ το δυνατά πάνω στο τραπέζι πριονίσματος. – Για λεπτά επεξεργαζόμενα κομμάτια και για πριόνισμα κάθετων φαλτσογωνιών χρησιμοποιείτε πάντοτε την συμπαραδιδόμενη ράβδο ώθησης(13) και τον πρόσθετο οδηγό παραλλήλων(52). Σημάδεμα της γραμμής κοπής (βλέπε εικόνα K) – Σημαδέψτε πάνω στο στρογγυλό κίτρινο αυτοκόλλητο (5) το πάχος του πριονόδισκου. Έτσι μπορείτε να τοποθετήσετε το επεξεργαζόμενο κομμάτι για το πριόνισμα ακριβώς στη σωστή θέση, χωρίς να ανοίξετε το προστατευτικό κάλυμμα. Μέγιστες διαστάσεις επεξεργαζόμενου κομματιού Κάθετη φαλτσογωνιά Μέγ. ύψος του επεξεργαζόμενου κομματιού [mm]

Πριόνισμα ευθείων κοπών – Ρυθμίστε τον οδηγό παραλλήλων(8) στο επιθυμητό πλάτος

– Τοποθετήστε το επεξεργαζόμενο κομμάτι πάνω στο τραπέζι πριονίσματος μπροστά από το προστατευτικό κάλυμμα (6). – Ανεβάστε ή κατεβάστε τον πριονόδισκο με τον στρόφαλο (20) προς τα πάνω ή προς τα κάτω τόσο, μέχρι τα επάνω δόντια του πριονόδισκου (33) να βρίσκονται περίπου 3−6mm πάνω από το επεξεργαζόμενο κομμάτι. – Ενεργοποιήστε το ηλεκτρικό εργαλείο. – Κόψτε το επεξεργαζόμενο κομμάτι ασκώντας ομοιόμορφη

Όταν εξασκείτε πολύ μεγάλη πίεση, μπορούν να υπερθερμανθούν τα δόντια του πριονόδισκου και να υποστεί ζημία το επεξεργαζόμενο κομμάτι. – Απενεργοποιήστε το ηλεκτρικό εργαλείο και περιμένετε να ακινητοποιηθεί εντελώς ο πριονόδισκος. Κοπή κάθετης φαλτσογωνιάς – Ρυθμίστε την επιθυμητή κάθετη φαλτσογωνιά του πριονόδισκου. Σε περίπτωση προς τα αριστερά κεκλιμένου πριονόδισκου ο οδηγός παραλλήλων(8) πρέπει να είναι δεξιά του πριονόδισκου. – Ακολουθήστε τα βήματα εργασίας αντίστοιχα: (βλέπε «Πριόνισμα ευθείων κοπών», Σελίδα194) Πριόνισμα οριζόντιας φαλτσογωνιάς (βλέπε εικόναL) – Ρυθμίστε την επιθυμητή οριζόντια φαλτσογωνιά στον γωνιακό οδηγό (3). – Τοποθετήστε το επεξεργαζόμενο κομμάτι στη ράγα (34). Το προφίλ δεν επιτρέπεται να βρίσκεται στη γραμμή κοπής. Λύστε σε αυτή την περίπτωση το ρικνωτό παξιμάδι (56) και μετακινήστε τη ράγα. – Ανεβάστε ή κατεβάστε τον πριονόδισκο με τον στρόφαλο (20) προς τα πάνω ή προς τα κάτω τόσο, μέχρι τα επάνω δόντια του πριονόδισκου (33) να βρίσκονται περίπου 3−6mm πάνω από το επεξεργαζόμενο κομμάτι. – Ενεργοποιήστε το ηλεκτρικό εργαλείο. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsΕλληνικά | 195 – Πιέστε το επεξεργαζόμενο κομμάτι με το ένα χέρι πάνω στη ράγα (34) και σπρώξτε τον γωνιακό οδηγό με το άλλο χέρι από τη λαβή ακινητοποίησης (65) αργά μέσα στο αυλάκι οδηγό (9) προς τα εμπρός. – Απενεργοποιήστε το ηλεκτρικό εργαλείο και περιμένετε να ακινητοποιηθεί εντελώς ο πριονόδισκος. Κοπή οριζόντιας φαλτσογωνιάς με ασφαλισμένο συρόμενο οδηγό – Ρυθμίστε την επιθυμητή οριζόντια φαλτσογωνιά στον γωνιακό οδηγό(3). – Ο γωνιακός οδηγός(3) πρέπει να μπορεί να κινείται ελεύθερα στο αυλάκι οδηγό(9) (αριστερά ή δεξιά). Λύστε γι’ αυτό, όταν χρειάζεται, τη ρικνωτή βίδα(54). – Ακολουθήστε τα βήματα εργασίας αντίστοιχα: (βλέπε «Πριόνισμα ευθείων κοπών», Σελίδα194) Κοπή οριζόντιας φαλτσογωνιάς με τη βοήθεια του συρόμενου οδηγού – Ρυθμίστε την επιθυμητή οριζόντια φαλτσογωνιά στον γωνιακό οδηγό(3). – Τραβήξτε τη λαβή σύσφιγξης(29) του συρόμενου οδηγού εντελώς προς τα επάνω και τραβήξτε τον συρόμενο οδηγό(2) προς τα εμπρός. – Τοποθετήστε το επεξεργαζόμενο κομμάτι πάνω στο τραπέζι πριονίσματος μπροστά από το προστατευτικό κάλυμμα(6). – Τοποθετήστε τον γωνιακό οδηγό(3) πριν το επεξεργαζόμενο κομμάτι στο αριστερό αυλάκι οδηγό(9). Ασφαλίστε αυτή τη θέση, σφίγγοντας τη ρικνωτή βίδα(54). – Ακολουθήστε τα βήματα εργασίας αντίστοιχα: (βλέπε «Πριόνισμα ευθείων κοπών», Σελίδα194) Έλεγχος και ρύθμιση των βασικών ρυθμίσεων Για την εξασφάλιση κοπών ακριβείας μετά από εντατική χρήση του ηλεκτρικού εργαλείου, πρέπει να ελεγχθούν οι βασικές ρυθμίσεις του και, αν χρειαστεί, να ρυθμιστούν ξανά. Γι’ αυτό χρειάζεστε πείρα και ειδικά εργαλεία. Ένα κέντρο εξυπηρέτησης πελατών Bosch διεξάγει αυτήν την εργασία γρήγορα και αξιόπιστα. Ρύθμιση των οδηγών για την κάθετη στάνταρ φαλτσογωνιά 0°/45° – Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας. – Ρυθμίστε μια επιθυμητή κάθετη φαλτσογωνιά του πριονόδισκου από 0°. – Απομακρύνετε το προστατευτικό κάλυμμα (6). Έλεγχος (βλέπε εικόναM1) – Ρυθμίστε ένα μοιρογνωμόνιο στις 90° και θέστε το πάνω στο τραπέζι πριονίσματος (17). Το σκέλος του μοιρογνωμονίου πρέπει να είναι σε όλο του το μήκος ευθυγραμμισμένο με τον πριονόδισκο (33). Ρύθμιση (βλέπε εικόναM2) – Λύστε τη βίδα (71). Έτσι ο οδηγός 0° (28) μπορεί να μετατοπιστεί. – Λύστε τον μοχλός ασφάλισης (26). – Σπρώξτε τον χειροτροχό (19) αντίθετα στον οδηγό 0, ώσπου το σκέλος του μοιρογνωμονίου να είναι σε όλο του το μήκος ευθυγραμμισμένο με τον πριονόδισκο. – Κρατήστε τον χειροτροχό σε αυτή τη θέση και σφίξτε ξανά τον μοχλό ασφάλισης (26) σταθερά. – Σφίξτε τη βίδα (71) ξανά σταθερά. Σε περίπτωση που ο δείκτης γωνίας (64) μετά τη ρύθμιση δεν είναι σε μια γραμμή με το μαρκάρισμα 0° της κλίμακας (27), λύστε τη βίδα (72) με ένα σταυροκατσάβιδο του εμπορίου και ευθυγραμμίστε τον δείκτη γωνίας κατά μήκος του μαρκαρίσματος 0°. Επαναλάβετε τα πιο πάνω βήματα εργασίας αντίστοιχα για την κάθετη φαλτσογωνιά από 45° (λύσιμο της βίδας (73), μετατόπιση του οδηγού 45° (25)). Ο δείκτης γωνίας (64) δεν επιτρέπεται μετά να ρυθμιστεί ξανά. Παραλληλότητα του πριονόδισκου με τα αυλάκια οδηγούς του γωνιακού οδηγού (βλέπε εικόναN) – Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας. – Απομακρύνετε το προστατευτικό κάλυμμα (6).

– Μαρκάρετε με ένα μολύβι το πρώτο αριστερό δόντι πριονιού, που φαίνεται πίσω πάνω από το ένθετο

– Ρυθμίστε ένα μοιρογνωμόνιο στις 90° και θέστε το στην ακμή του αυλακιού οδηγού (9). – Μετατοπίστε το σκέλος του μοιρογνωμονίου, μέχρι να ακουμπήσει το μαρκαρισμένο δόντι πριονιού, και διαβάστε την απόσταση μεταξύ πριονόδισκου και αυλακιού οδηγού. – Γυρίστε τον πριονόδισκο, μέχρι το μαρκαρισμένο δόντι να βρίσκεται μπροστά πάνω από το ένθετο τραπεζιού. – Μετατοπίστε το μοιρογνωμόνιο κατά μήκος του αυλακιού οδηγού μέχρι το μαρκαρισμένο δόντι. – Μετρήστε πάλι την απόσταση ανάμεσα στον πριονόδισκο και το αυλάκι οδηγό. Οι δυο αποστάσεις που μετρήσατε πρέπει να είναι ίδιες.

– Λύστε τις βίδες κεφαλής κοίλου εξαγώνου (74) μπροστά κάτω από το τραπέζι πριονίσματος και τις βίδες κεφαλής κοίλου εξαγώνου (75) πίσω κάτω από το τραπέζι πριονίσματος με το συμπαραδιδόμενο κλειδί εσωτερικού εξαγώνου (37). – Κινήστε προσεκτικά τον πριονόδισκο, μέχρι να βρίσκεται παράλληλος με το αυλάκι οδηγό (9). – Σφίξτε όλες τις βίδες (74) και (75) ξανά σταθερά. Ρύθμιση του δείκτη απόστασης του τραπεζιού πριονίσματος (βλέπε εικόναO) – Τοποθετήστε τον οδηγό παραλλήλων στα δεξιά του πριονόδισκου. Μετακινήστε τον οδηγό παραλλήλων, μέχρι το μαρκάρισμα στον μεγεθυντικό φακό(68) να δείχνει στην κάτω κλίμακα33 cm. Για το σφίξιμο σπρώξτε τη λαβή σύσφιγξης(51) ξανά προς

Bosch Power Tools 1 609 92A 5UD | (01.10.2020)196 | Ελληνικά – Τραβήξτε τη λαβή σύσφιγξης(18) εντελώς προς τα επάνω και τραβήξτε τη διεύρυνση του τραπεζιού πριονίσματος(11) μέχρι τέρμα προς τα έξω.

Ο δείκτης απόστασης (69) πρέπει στην επάνω κλίμακα (1) να δείχνει την ίδια τιμή, όπως το μαρκάρισμα στον μεγεθυντικό φακό (68) στην κάτω κλίμακα (1).

– Τραβήξτε τη διεύρυνση του τραπεζιού πριονίσματος (11) μέχρι τέρμα προς τα έξω. – Λύστε τη βίδα (76) με ένα σταυροκατσάβιδο και ευθυγραμμίστε τον δείκτη απόστασης (69) κατά μήκος του μαρκαρίσματος 33 cm της επάνω κλίμακας (1). Ρύθμιση της παραλληλότητας του οδηγού παραλλήλων (βλέπε εικόναP) – Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας. – Απομακρύνετε το προστατευτικό κάλυμμα (6). – Λύστε τη λαβή σύσφιγξης (51) του οδηγού παραλλήλων και μετακινήστε την, μέχρι να ακουμπήσει στον πριονόδισκο.

Ο οδηγός παραλλήλων (8) πρέπει να ακουμπά τον πριονόδισκο σε όλο το μήκος.

– Λύστε τις βίδες κεφαλής κοίλου εξαγώνου (77) με το συμπαραδιδόμενο κλειδί εσωτερικού εξαγώνου (37). – Μετακινήστε προσεκτικά τον οδηγό παραλλήλων (8), μέχρι να ακουμπά σε όλο το μήκος πάνω στον πριονόδισκο. – Κρατήστε τον οδηγό παραλλήλων σε αυτή τη θέση και πιέστε τη λαβή σύσφιγξης (51) ξανά προς τα κάτω. – Σφίξτε ξανά τις βίδες κεφαλής κοίλου εξαγώνου (77). Ρύθμιση της δύναμης σύσφιγξης του οδηγού παραλλήλων Η δύναμη σύσφιγξης του οδηγού παραλλήλων (8) μπορεί να μειωθεί μετά από συχνή χρήση. – Σφίξτε τη βίδα ρύθμισης (31) τόσο, ώσπου να μπορεί ο οδηγός παραλλήλων να σταθεροποιηθεί ξανά σταθερά πάνω στο τραπέζι πριονίσματος. Ρύθμιση του μεγεθυντικού φακού του οδηγού παραλλήλων (βλέπε εικόναP) – Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας. – Απομακρύνετε το προστατευτικό κάλυμμα(6). – Μετατοπίστε τον οδηγό παραλλήλων(8) από δεξιά, μέχρι να ακουμπά στον πριονόδισκο.

Το μαρκάρισμα στον μεγεθυντικό φακό (68) πρέπει να είναι στην ίδια γραμμή με το μαρκάρισμα 0 mm της κλίμακας (1).

– Λύστε τη βίδα (78) με ένα σταυροκατσάβιδο και ευθυγραμμίστε το μαρκάρισμα κατά μήκος του μαρκαρίσματος 0 mm. Ρύθμιση του επιπέδου του ένθετου τραπεζιού (βλέπε εικόναQ)

Η μπροστινή πλευρά του ένθετου τραπεζιού (32) πρέπει να είναι ισόπεδα ή λίγο κάτω από το τραπέζι πριονίσματος, η πίσω πλευρά πρέπει να είναι ισόπεδα ή λίγο πάνω από το τραπέζι πριονίσματος.

– Απομακρύνετε το ένθετο τραπεζιού (32). – Ρυθμίστε με το κλειδί εσωτερικού εξαγώνου (37) το σωστό επίπεδο των τεσσάρων βιδών ρύθμισης (79). Αποθήκευση/φύλαξη και μεταφορά Φύλαξη των εξαρτημάτων του εργαλείου (βλέπεεικόνεςR1 − R6) Για τη φύλαξη το ηλεκτρικό εργαλείο σας παρέχει τη δυνατότητα να στερεώσετε ασφαλώς ορισμένα εξαρτήματα του εργαλείου. – Λύστε τον πρόσθετο οδηγό παραλλήλων(52) από τον οδηγό παραλλήλων(8). – Τοποθετήστε όλα τα ελεύθερα εξαρτήματα του εργαλείου στις θήκες φύλαξης στο περίβλημα (βλέπε τον ακόλουθο

Στοιχείο συσκευής Θήκη φύλαξης

Προστατευτικό κάλυμμα(6) Αναρτήστε το στην εγκοπή του στηρίγματος(22) και σφίξτε το με τον μοχλό σύσφιγξης(49)

«Πρόσθετος οδηγός παραλλήλων»(39) Κουμπώστε το στα στηρίγματα (80)

Προσαρμογέας αναρρόφησης(41) Σπρώξτε τον στους σφιγκτήρες(81)

Μη χρησιμοποιούμενοι πριονόδισκοι Αναρτήστε τους στη θήκη των πριονόδισκων(82) και σταθεροποιήστε το κάλυμμα(14) από πάνω με το παξιμάδι στερέωσης(12)

κλειδί(15) Αναρτήστε τους στη θήκη των πριονόδισκων(82) και σταθεροποιήστε το κάλυμμα(14) από πάνω με το παξιμάδι στερέωσης(12) R3 Ράβδος ώθησης(13) Σταθεροποιήστε την με το παξιμάδι στερέωσης(12)

Κλειδί εσωτερικού εξαγώνου(37) Σπρώξτε το μέσα στα στηρίγματα(83)

παραλλήλων(8) Τοποθετήστε τον στη θήκη του οδηγού παραλλήλων(36) R5 Γωνιακός οδηγός(3) Σπρώξτε τον στους σφιγκτήρες(23)

Πρόσθετος οδηγός παραλλήλων(52) Τοποθετήστε τον στη θήκη του πρόσθετου οδηγού παραλλήλων και σταθεροποιήστε τον με τον σφιγκτήρα(84) 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsΕλληνικά | 197 Μεταφορά του ηλεκτρικού εργαλείου Πριν να μεταφέρετε το ηλεκτρικό εργαλείο πρέπει να εκτελέσετε τα εξής βήματα: – Οδηγήστε το ηλεκτρικό εργαλείο στη θέση μεταφοράς. – Αφαιρέστε όλα τα εξαρτήματα που δεν μπορούν να συναρμολογηθούν σταθερά στο ηλεκτρικό εργαλείο. Για να μεταφέρετε τους πριονόδισκους που δεν χρησιμοποιείτε να τους τοποθετείτε, κατά το δυνατό, μέσα σε ένα κλειστό κουτί. – Σπρώξτε τη διεύρυνση του τραπεζιού πριονίσματος(11) εντελώς προς τα μέσα και πιέστε τη λαβή σύσφιγξης(18) για σταθεροποίηση προς τα κάτω. – Σπρώξτε την επέκταση του τραπεζιού πριονίσματος(10) εντελώς προς τα μέσα και σφίξτε τις βίδες ασφάλισης(38) στις ράβδους οδήγησης(24). – Τυλίξτε το ηλεκτρικό καλώδιο γύρω από το στήριγμα καλωδίου(42). – Για το σήκωμα ή τη μεταφορά χρησιμοποιείτε τις λαβές μεταφοράς(4). u Για τη μεταφορά του ηλεκτρικού εργαλείου να χρησιμοποιείτε μόνο τις διατάξεις μεταφοράς και όχι τις προστατευτικές διατάξεις. Συντήρηση και σέρβις Συντήρηση και καθαρισμός u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο. u Να διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερισμού πάντοτε σε καθαρή κατάσταση για να μπορείτε να εργάζεσθε καλά και με ασφάλεια. Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου πρέπει να διεξαχθεί από τη Bosch ή από ένα εξουσιοδοτημένο κέντρο σέρβις για ηλεκτρικά εργαλεία της Bosch, για να αποφευχθεί έτσι κάθε κίνδυνος της ασφάλειας.

Μετά από κάθε εργασία απομακρύνετε τη σκόνη και τα πριονίδια με πεπιεσμένο αέρα ή με ένα μαλακό πινέλο. Λίπανση του ηλεκτρικού εργαλείου Λιπαντικό υλικό: Λάδι κινητήρα SAE 10/SAE 20 – Όταν χρειάζεται, λαδώνετε το ηλεκτρικό εργαλείο στις θέσεις που δείχνονται (βλέπε εικόναS). Ένα εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών Bosch εκτελεί αυτές τις εργασίες γρήγορα και αξιόπιστα. u Αποσύρετε τα υλικά λίπανσης και καθαρισμού με τρόπο φιλικό προς το περιβάλλον. Προσέξτε τις νομικές

Μέτρα περιορισμού του θορύβου Μέτρα από τον κατασκευαστή: – Ομαλή εκκίνηση – Παράδοση μαζί με έναν πριονόδισκο ειδικά εξελιγμένο για τον περιορισμό του θορύβου Μέτρα από το χρήστη: – Περιορισμός των κραδασμών με συναρμολόγηση επάνω σε μια σταθερή επιφάνεια εργασίας – Χρήση πριονόδισκων με αντιθορυβικές ιδιότητες – Τακτικός καθαρισμός του πριονόδισκου και του ηλεκτρικού

Κωδικός αριθμός Σακούλα σκόνης 2 605 411 205 Γωνιακός οδηγός 2 610 015 508 Ράβδος ώθησης 2 610 015 022 Τραπέζι εργασίας GTA6000 0 601 B24 100 Πριονόδισκοι για ξύλο και υλικά πλακών, φαντώματα και

• Ισχύει για τους ακόλουθους τύπους: 3 601 M30 402/ p. 432
• Πριονόδισκος 254 x 30 mm, 40 δόντια 2 608 640 443 Πριονόδισκος 254 x 30 mm, 60 δόντια 2 608 640 444 Ισχύει για τους ακόλουθους τύπους: 3 601 M30 442/ B2 Πριονόδισκος 254 x 25,4 mm, 40 p. 4

Πριονόδισκος 254 x 25,4 mm, 60

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: pt@gr.bosch.com www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com/serviceaddresses

Δήλωση πιστότητας ΕΕ Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα. Επιτραπέζιο δισκοπρίονο Αριθμός ευρετηρίου
