LIETOŠANAS INSTRUKCIJA GCM 350254 Professional BOSCH

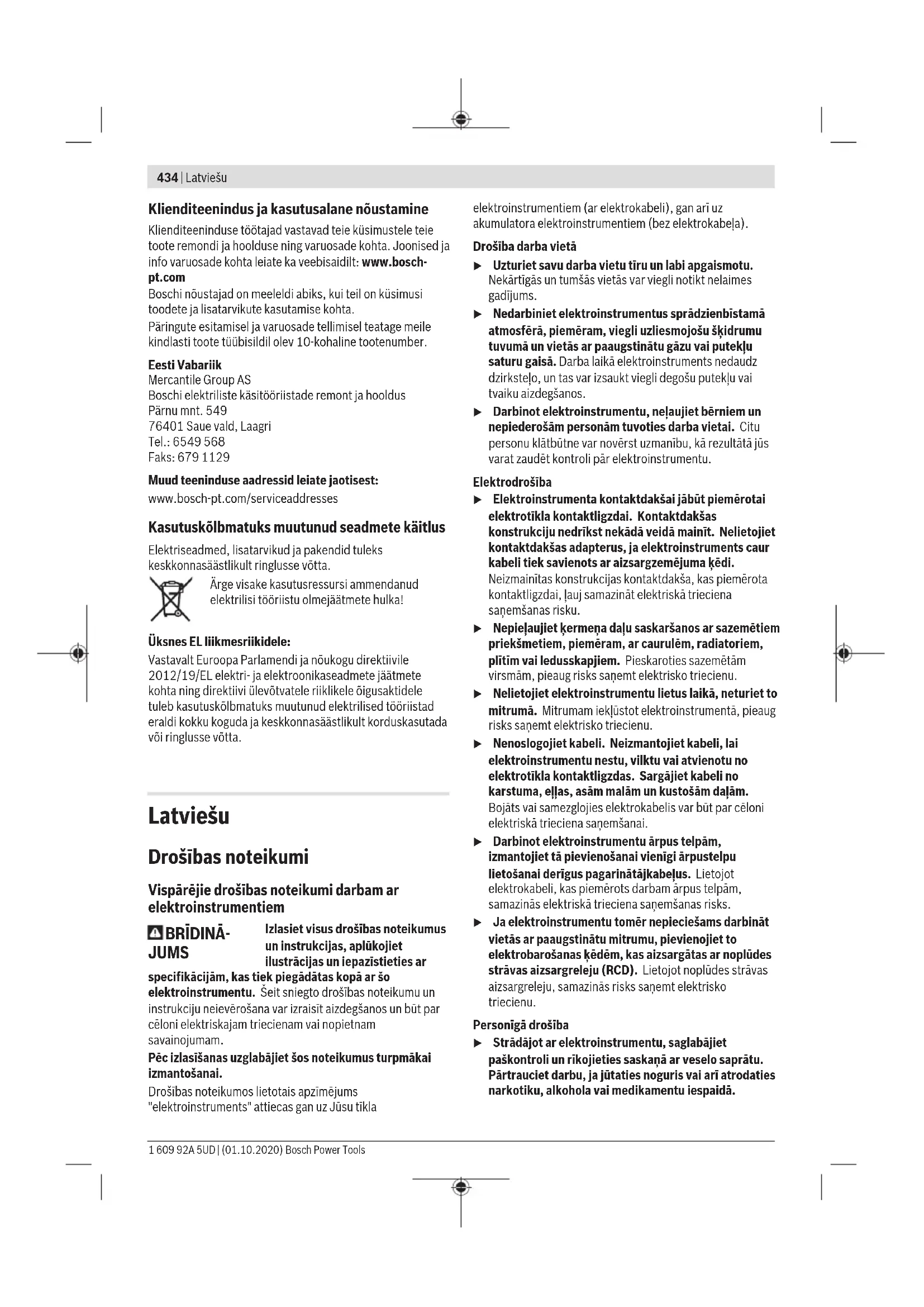

Bosch Power Tools 1 609 92A 5UD | (01.10.2020)434 | Latviešu Klienditeenindus ja kasutusalane nõustamine Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch- pt.com Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta. Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10‑kohaline tootenumber. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: 6549 568 Faks: 679 1129 Muud teeninduse aadressid leiate jaotisest: www.bosch-pt.com/serviceaddresses Kasutuskõlbmatuks muutunud seadmete käitlus Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta. Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka! Üksnes ELliikmesriikidele: Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta. Latviešu Drošības noteikumi Vispārējie drošības noteikumi darbam ar elektroinstrumentiem BRĪDINĀ- JUMS Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai. Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa). Drošība darba vietā u Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums. u Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. u Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu. Elektrodrošība u Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. u Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. u Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. u Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotīkla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai. u Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabeļus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks. u Ja elektroinstrumentu tomēr nepieciešams darbināt vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas ķēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu. Personīgā drošība u Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsLatviešu | 435 Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. u Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) lietošana noteiktos apstākļos ļaus samazināt savainošanās risku. u Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. u Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu. u Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās. u Nēsājiet darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Vaļīgas drēbes, rotaslietas un gari mati var ieķerties kustošajās daļās. u Ja elektroinstrumenta konstrukcija ļauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību. u Nepaļaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu. Saudzīga apiešanās un darbs ar elektroinstrumentiem u Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes. u Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja palīdzību nevar ieslēgt un izslēgt. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. u Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. u Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. u Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots. u Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. u Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos lietošanas apstākļus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām. u Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brīvas no eļļas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās. Apkalpošana u Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni. Drošības noteikumi galda zāģiem Ar aizsargpārsegiem saistītie brīdinājumi u Sekojiet, lai aizsargpārsegi atrastos tiem paredzētajā vietā. Aizsargpārsegiem jābūt darba kārtībā un vajadzīgā veidā nostiprinātiem. Vaļīgi iestiprināts, bojāts, vai nepareizi funkcionējošs aizsargpārsegs ir jāremontē vai jānomaina. u Veicot caurzāģēšanu, vienmēr lietojiet zāģa asmens aizsargpārsegu, šķēlējnazi un ierīci aizsardzībai pret atsitienu. Caurzāģēšanas laikā, kad zāģa asmens pilnīgi iziet caur apstrādājamo priekšmetu, aizsargpārsegs un citas aizsardzības ierīces palīdz samazināt savainošanās risku. u Pēc zāģēšanas operācijām (piemēram, pēc gropju veidošanas), kuru laikā jānoņem aizsargpārsegs un/ vai šķēlējnazis, nekavējoties nostipriniet vietā noņemtās aizsargierīces. Aizsargpārsegs un šķēlējnazis palīdz samazināt savainošanās risku. u Pirms instrumenta ieslēgšanas pārliecinieties, ka zāģa asmens neskar asmens aizsargpārsegu vai šķēlējnazi un nepieskaras apstrādājamajam priekšmetam. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)436 | Latviešu Minēto elementu nejauša saskaršanās ar zāģa asmeni var radīt bīstamu situāciju. u Ieregulējiet šķēlējnaža stāvokli, kā norādīts rokasgrāmatā sniegtajā instrukcijā. Nepareizs šķēlējnaža novietojums un izlīdzinājums var samazināt tā darbības efektivitāti, novēršot atsitienu. u Lai šķēlējnazis darbotos, tam jāsaskaras ar zāģējamo priekšmetu. Šķēlējnaža darbība nav efektīva, ja apstrādājamais priekšmets ir pārāk īss, lai šķēlējnazis ar to varētu saskarties. Šādos apstākļos šķēlējnazis nevar novērst atsitienu. u Kopā ar šķēlējnazi lietojiet vajadzīgā tipa zāģa asmeni. Lai šķēlējnazis pareizi funkcionētu, zāģa asmens diametram jāatbilst izmantojamajam šķēlējnazim, zāģa asmens plātnes biezumam jābūt mazākam par šķēlējnaža biezumu bet zāģa asmens veidojamā zāģējuma platumam jābūt lielākam par šķēlējnaža biezumu. Ar zāģēšanas procesu saistītie brīdinājumi u BĪSTAMI! Nekad neturiet pirkstus un rokas zāģa asmens tuvumā vai uz taisnes, kas sakrīt ar zāģa asmens plakni. Neuzmanīgas kustības vai izslīdēšanas dēļ Jūsu rokas var pārvietoties zāģa asmens virzienā, radot nopietnu savainojumu. u Pārvietojiet apstrādājamo priekšmetu zāģa asmens virzienā tikai pretēji rotācijas virzienam. Ja apstrādājamā priekšmeta pārvietošanas virziens sakrīt ar zāģa asmens rotācijas virzienu virs zāģēšanas galda, apstrādājamais priekšmets kopā ar Jūsu roku var tikt vilkts zāģa asmens virzienā. u Veicot garenzāģēšanu, nekad nelietojiet leņķa vadotni apstrādājamā priekšmeta vadīšanai, bet, veicot šķērszāģēšanu un izmantojot leņķa vadotni, nekad nelietojiet paralēlo vadotni kā garuma atduri. Vienlaicīgi vadot apstrādājamo priekšmetu ar paralēlās vadotnes un leņķa vadotnes palīdzību, pieaug zāģa asmens iestrēgšanas un atsitiena veidošanās varbūtība. u Veicot garenzāģēšanu, vienmēr pielieciet apstrādājamajam priekšmetam virzošo spēku starp vadotni un zāģa asmeni. Ja attālums starp vadotni un zāģa asmeni ir mazāks par 150 mm, lietojiet apstrādājamā priekšmeta virzīšanai bīdstieni, taču, ja šis attālums ir mazāks par 50 mm, lietojiet apstrādājamā priekšmeta virzīšanai bīdbloku. Minētās palīgierīces ļaus ieturēt drošu attālumu starp Jūsu rokām un zāģa asmeni. u Lietojiet vienīgi ražotāja piegādātu vai pēc ražotāja norādījumiem izgatavotu bīdstieni. Šāds bīdstienis ļaus ieturēt drošu attālumu starp Jūsu rokām un zāģa asmeni. u Nekad nelietojiet aizzāģētu vai citādā veidā bojātu bīdstieni. Bojāts bīdstienis var salūzt, izraisot Jūsu roku pārvietošanos zāģa asmens virzienā. u Neveiciet nevienu darbību “ar brīvu roku”. Vienmēr izmantojiet apstrādājamā priekšmeta pozicionēšanai un vadīšanai paralēlo vai leņķa vadotni. "Ar brīvu roku" nozīmē, ka apstrādājamā priekšmeta atbalstīšanai vai vadīšanai paralēlās vai leņķa vadotnes vietā tiek izmantotas Jūsu rokas. Zāģējot ar brīvu roku, apstrādājamais priekšmets var novirzīties, izraisot zāģa asmens iestrēgšanu vai atsitienu. u Nekad nesniedzieties apkārt rotējošam zāģa asmenim vai pāri tam. Sniedzoties pēc apstrādājamā priekšmeta, rokas var nejauši saskarties ar rotējošo zāģa asmeni. u Lai panāktu stabilu izlīdzinājumu gariem vai platiem priekšmetiem, nodrošiniet tiem papildu atbalstu zāģēšanas galda mugurpusē un/vai sānos. Gari vai plati apstrādājamie priekšmeti tiecas svērties pāri zāģēšanas galda malai, izraisot kontroles zaudēšanu pār instrumentu, zāģa asmens iestrēgšanu un atsitienu. u Virziet apstrādājamo priekšmetu vienmērīgi. Nesalieciet vai nesavērpiet apstrādājamo priekšmetu. Ja zāģa asmens iestrēgst, nekavējoties izslēdziet instrumentu, atvienojiet to no elektrotīkla un izbrīvējiet iestrēgušo asmeni. Zāģa asmens iestrēgšana apstrādājamajā priekšmetā var izraisīt atsitienu vai motora apstāšanos. u Nemēģiniet novākt atzāģētās materiāla daļas laikā, kad zāģis darbojas. Materiāla daļas var tikt iespiestas starp vadotni vai zāģa asmens aizsargpārsega iekšpusi un zāģa asmeni un vilkt Jūsu pirkstus zāģa asmens virzienā. Šādā gadījumā izslēdziet zāģi un pirms materiāla daļu izbrīvēšanas nogaidiet, līdz zāģa asmens apstājas. u Veicot par 2 mm biezāku priekšmetu garenzāģēšanu, lietojiet paralēlo palīgvadotni, kas nostiprināta uz zāģēšanas galda virsmas. Plāns apstrādājamais priekšmets var veidot ķīli un iestrēgt zem paralēlās vadotnes. izraisot atsitienu. Atsitiena cēloņi un ar to saistītie brīdinājumi Atsitiens ir apstrādājamā priekšmeta pēkšņa reakcija, tajā iestrēgstot zāģa asmenim, kā arī, asmenim novirzoties no zāģēšanas trases vai apstrādājamā priekšmeta daļai iestrēgstot starp zāģa asmeni un paralēlo vadotni vai citu nostiprinātu priekšmetu. Atsitiena laikā zāģa asmens aizmugures daļa visbiežāk atrauj apstrādājamo priekšmetu no zāģēšanas galda un met lietotāja virzienā. Atsitiens ir zāģa kļūdainas un/vai nepareizas lietošanas sekas, un no tā var izvairīties, veicot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā. u Nekad nestāviet tieši pretī zāģa asmenim. Vienmēr stāviet tajā pašā zāģa asmens pusē, kurā atrodas paralēlā vadotne. Atsitiena laikā apstrādājamais priekšmets var tikt ar lielu ātrumu mests prom un trāpīt ikvienam, kas atrodas zāģa asmens priekšā un tieši pret to. u Nekad nesniedzieties pāri zāģa asmenim vai aiz tā, lai vilktu vai atbalstītu apstrādājamo priekšmetu. Jūsu rokas var nejauši saskarties ar zāģa asmeni, bet atsitiena gadījumā Jūsu pirksti var tikt vilkti zāģa asmens virzienā. u Nekad neturiet atzāģēto priekšmeta daļu un nespiediet to pie rotējošā zāģa asmens. Spiežot atzāģēto priekšmeta daļu pie zāģa asmens. tiek radīti priekšnoteikumi zāģa asmens iestrēgšanai un atsitienam. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsLatviešu | 437 u Izlīdziniet paralēlo vadotni tā, lai tā būtu paralēla zāģa asmenim. Neizlīdzināta paralēlā vadotne var piespiest apstrādājamo priekšmetu pie zāģa asmens un izraisīt atsitienu. u Veidojot aklos zāģējumus, piemēram, gropju veidošanas gadījumā, lietojiet ķemmdēli, lai virzītu apstrādājamo priekšmetu pa zāģēšanas galdu un gar paralēlo atduri. Ķemmdēlis palīdz kontrolēt apstrādājamo priekšmetu atsitiena gadījumā. u Lai minimizētu zāģa asmens iespiešanas un atsitiena veidošanās risku, atbalstiet liela izmēra paneļus. Lieli paneļi tiecas saliekties paši sava svara iespaidā. Balsts(i) jānovieto zem tām paneļa daļām, kas sniedzas pāri zāģēšanas galda malām. u Ievērojiet īpašu piesardzību, zāģējot saliektus vai savērptus priekšmetus, kā arī priekšmetus, kuriem nav taisnu malu, kas ļautu tos vadīt ar leņķa vadotnes palīdzību vai virzīt gar paralēlo vadotni. Saliekti vai savērpti priekšmeti ir nestabili un rada novirzes, kā arī var ieķerties zāģa asmenī, izraisot asmens iestrēgšanu un atsitienu. u Nekad nezāģējiet vienlaicīgi vairākus apstrādājamos priekšmetus, tos novietojot citu pie cita vai citu uz cita horizontālā vai vertikālā paketē. Zāģa asmens var ieķerties vienā vai vairākos priekšmetos un pacelt tos augšup, izraisot atsitienu. u Iedarbinot zāģi, kura asmens atrodas apstrādājamajā priekšmetā, centrējiet zāģa asmeni zāģējumā tā, lai asmens zobi nebūtu ieķērušies materiālā. Ja zāģa asmens ir ieķēries materiālā, tas palaišanas brīdī var celt augšup apstrādājamo priekšmetu, izraisot atsitienu. u Uzturiet zāģa asmeņus tīrus, asus uz ar pietiekamu zobu izliekumu. Nekad nelietojiet sagriezušos zāģa asmeņus, kā arī zāģa asmeņus ar plaisām vai izlūzušiem zobiem. Asi zāģa asmeņi ar pareizu zobu izliekumu retāk ieķeras, iestrēgst un izraisa atsitienu. Ar galda zāģa darbību saistītie brīdinājumi u Izņemot asmens aptverplāksni, nomainot zāģa asmeni un regulējot šķēlējnazi vai zāģa asmens aizsargpārsegu, kā arī, atstājot instrumentu bez uzraudzības, izslēdziet galda zāģi un atvienojiet tā elektrokabeli no elektrotīkla. Šādi piesardzības pasākumi ļaus novērst nelaimes gadījumus. u Nekad neatstājiet bez uzraudzības darbojošos galda zāģi. Izslēdziet instrumentu un atstājiet to tikai tad, kad tas ir pilnīgi apstājies. Bez uzraudzības atstāts darbojošs galda zāģis ir nekontrolējams briesmu avots. u Uzstādiet galda zāģi labi apgaismotā un līmeniskā vietā, kur tā lietotājs var droši nostāties un saglabāt līdzsvaru. Tas jāuzstāda telpā, kur ir pietiekoši daudz vietas, lai varētu ērti rīkoties ar vajadzīgā izmēra apstrādājamajiem priekšmetiem. Šaurās, tumšās telpās ar nelīdzenām, slidenām grīdām var viegli notikt nelaimes gadījumi. u Savlaicīgi aizvāciet zāģa skaidas un putekļus, kas uzkrājas zem zāģēšanas galda un/vai putekļu savākšanas ierīcē. Var notikt uzkrājušo zāģa skaidu un putekļu pašaizdegšanās. u Galda zāģim jābūt labi nostiprinātam. Ja galda zāģis nav pienācīgi nostiprināts, tas var pārvietoties vai apgāzties. u Pirms galda zāģa ieslēgšanas novāciet no zāģēšanas galda regulēšanas rīkus, koka skaidas un citus līdzīgus priekšmetus. Izklaidība vai nevajadzīgu priekšmetu iespējama ieķeršanās zāģa asmens zobos var būt bīstama. u Vienmēr lietojiet zāģa asmeņus ar pareiza izmēra un formas (daudzstūra formas vai apaļu) centrālo atvērumu. Zāģa asmeņi, kas nav piemēroti stiprinājuma ierīcēm, kā arī slikti centrēti zāģa asmeņi var būt par cēloni kontroles zaudēšanai pār instrumentu. u Nekad nelietojiet bojātus vai nepiemērotus zāģa asmens stiprinājuma līdzekļus, piemēram, atmalas, zāģa asmens paplāksnes, bultskrūves un uzgriežņus. Šie stiprinājuma līdzekļi ir īpaši projektēti, lai nodrošinātu Jūsu zāģa drošu darbību un optimālu veiktspēju. u Nekad nenostājieties uz zāģēšanas galda un neizmantojiet to kā paliktni, uz kura pakāpties. Instrumenta apgāšanās vai nejauša pieskaršanās tā asmenim var radīt nopietnu savainojumu. u Pārliecinieties, ka zāģa asmens ir iestiprināts tā, lai tā rotācija notiktu pareizā virzienā. Nelietojiet kopā ar galda zāģi slīpēšanas diskus un stiepļu sukas vai abrazīvos diskus. Nepareiza zāģa asmens iestiprināšana vai lietošanai neieteiktu piederumu izmantošana var radīt nopietnu savainojumu. Papildu drošības noteikumi u Zāģa asmens nomaiņas laikā uzvelciet aizsargcimdus. Pretējā gadījumā asmens var radīt savainojumus. u Nelietojiet oglekļa tērauda (HSS) zāģa asmeņus. Šādi asmeņi var viegli salūzt. u Nelietojiet elektroinstrumentu bez galda ieliktņa. Nomainiet bojātu galda ieliktni. Strādājot bez darba kārtībā esoša galda ieliktņa, zāģa asmens var Jūs savainot. u Uzturiet darba vietu tīru. Sevišķi bīstams ir materiālu maisījums. Vieglo metālu putekļi var viegli aizdegties. u Izvēlieties apstrādājamajam materiālam piemērotu zāģa asmeni. u Lietojiet vienīgi zāģa asmeņus, kas atbilst šajā lietošanas pamācībā norādītajiem un šim elektroinstrumentam noteiktajiem parametriem, ir pārbaudīti atbilstoši standarta EN847‑1 prasībām un attiecīgi marķēti. u Lietojiet tikai tādus zāģa asmeņus, ko ražotājs ir ieteicis izmantošanai kopā ar šo elektroinstrumentu un kas ir piemēroti materiālam, ko vēlaties apstrādāt. u Virziet apstrādājamo priekšmetu zāģa asmens virzienā tikai tad, ja asmens rotē. Pretējā gadījumā zāģa asmens var ieķerties apstrādājamajā priekšmetā, radot atsitiena briesmas. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)438 | Latviešu Simboli Šeit ir aplūkoti daži apzīmējumi, kuru nozīmi ir svarīgi zināt, lietojot elektroinstrumentu. Tāpēc lūdzam iegaumēt šos simbolus un to nozīmi. Apzīmējumu pareiza interpretācija ļaus vieglāk un drošāk strādāt ar elektroinstrumentu. Simboli un to nozīme Elektroinstrumenta darbības laikā netuviniet rokas zāģēšanas vietai un zāģa asmenim. Pieskaršanās zāģa asmenim ir bīstama, jo var izraisīt savainojumu. Lietojiet aizsargbrilles. Lietojiet ierīces dzirdes orgānu aizsardzībai. Trokšņa iedarbība var radīt paliekošus dzirdes traucējumus. Lietojiet putekļu aizsargmasku. 3 601 M30 402 3 601 M30 432 3 601 M30 462 3 601 M30 472 ø 30 mm

Izvēloties zāģa asmeni, ņemiet vērā tā izmērus. Asmens centrālā atvēruma diametram jābūt tādam, lai asmens novietotos uz darbvārpstas cieši, bez brīvkustības. Gadījumā, ja tomēr ir nepieciešams lietot diametra salāgotājus, sekojiet, lai salāgotāja izmēri atbilstu zāģa asmens pamatnes biezumam un centrālā atvēruma diametram, kā arī instrumenta darbvārpstas diametram. Ja iespējams, lietojiet kopā ar zāģa asmeni piegādātos salāgotājus. Zāģa asmens diametram jāatbilst simbolu sadaļas datos norādītajai vērtībai.

a Zāģa asmens diametrs nedrīkst pārsniegt 254 mm. b Asmens ķīļa biezumam jābūt 2,3 mm. c Zāģa asmens zobu vērsuma virzienam (bultas virziens uz zāģa asmens) jāsakrīt ar bultas virzienu uz asmens ķīļa. d Veicot zāģa asmens nomaiņu, sekojiet, lai zāģējuma platums nebūtu mazāks par 2,4mm un lai asmens pamatnes plāsnes biezums nebūtu lielāks par 2,2mm. Pretējā gadījumā pastāv briesmas, ka asmens ķīlis iestrēgs iespīlēts apstrādājamajā priekšmetā. Simboli un to nozīme Asmens ķīļa biezumam jābūt 2,3 mm. Apstrādājamā priekšmeta augstums nedrīkst pārsniegt 79 mm. Uzrādās kloķa griešanas virziens, kad iegremdē (transportēšanas stāvoklī) un paceļ (darba stāvoklī) zāģa asmeni. Uzrādās fiksējošās sviras stāvoklis, kad nostiprina zāģa asmeni un regulē vertikālo zāģēšanas leņķi (sasverams zāģa asmens). Tiek parādīts rievskrūves griešanas virziens, nostiprinot leņķa vadotni uz pārbīdāmā zāģēšanas galda un to atbrīvojot. Vajadzības gadījumā ieeļļojiet elektroinstrumentu norādītajās vietās. Aizsardzības klases II elektroinstrumenti ir apgādāti ar pastiprinātu vai divkāršu izolāciju. Ražotājs ar zīmi CE apstiprina, ka elektroinstruments atbilst spēkā esošajām ES direktīvām. Izstrādājuma un tā funkciju apraksts Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Ņemiet vērā attēlus lietošanas pamācības sākuma daļā. Paredzētais pielietojums Elektroinstrumentu ir paredzēts lietot kā stacionāru ierīci, ar kuru veido taisnus zāģējumus garenvirzienā un šķērsvirzienā cietā un mīkstā koksnē, kā arī skaidu un šķiedru plāksnēs. Horizontālo zāģēšanas leņķi var regulēt no −60° līdz +60°, savukārt vertikālo zāģēšanas leņķi var iestatīt no -1° līdz 47°. Ar attiecīgu zāģa asmeni var zāģēt alumīnija profilus un plastmasu. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē. (1) Skala zāģa asmens attālumam līdz paralēlajai vadotnei 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsLatviešu | 439 (2) Pārbīdāms galds (3) Leņķa vadotne (4) Rokturis pārnešanai (5) Uzlīme zāģējuma trases iezīmēšanai (6) Aizsargājošais pārsegs (7) Sašķelšanas ķīlis (8) Paralēlā vadotne (9) Vadotnes grope leņķa vadotnes pārvietošanai (10) Zāģēšanas galda pagarinātājs (11) Zāģēšanas galda paplašinātājs (12) Uzgrieznis zāģa asmeņu turētāja pārsega un bīdstieņa nostiprināšanai (13) Bīdstienis (14) Zāģa asmeņu turētāja pārsegs (15) Gredzenatslēga (24mm; 23mm) (16) Stiprinājuma urbumi (17) Zāģēšanas galds (18) Svira zāģēšanas galda paplašinātāja fiksēšanai (19) Rokas ritenis (20) Kloķis zāģa asmens pacelšanai un iegremdēšanai (21) Ieslēdzēja drošības vāciņš (22) Turētājs aizsargpārsega uzglabāšanai (23) Noturskava leņķa vadotnes uzglabāšanai (24) Zāģēšanas galda pagarinātāja vadstienis (25) Atdure vertikālajam zāģēšanas leņķim 45° (26) Fiksējošā svira vertikālā zāģēšanas leņķa iestatīšanai (27) Vertikālā zāģēšanas leņķa skala (28) Atdure vertikālajam zāģēšanas leņķim 0° (29) Rokturis pārbīdāmā galda fiksēšanai (30) V veida vadotnes grope zāģēšanas galdā paralēlās vadotnes pārvietošanai (31) Regulējošā skrūve paralēlās vadotnes piespiedējspēka iestatīšanai (32) Galda ieliktnis (33) Zāģa asmens (34) Profilēta sliede (35) Vadotnes grope paralēlās vadotnes pārvietošanai (36) Nodalījums paralēlās vadotnes ievietošanai (37) Sešstūra stieņatslēga (5mm) (38) Skrūve zāģēšanas galda pagarinātāja fiksēšanai (39) Stiprinošo elementu komplekts „Paralēlajai palīgvadotnei“ (40) Skaidu izvadīšanas īscaurule (41) Nosūkšanas adapteris (42) Kabeļa stiprinājums (43) Stiprinošo elementu komplekts „Zāģēšanas galda pagarinātājam“ (44) Paralēlās vadotnes V veida slīdkurpe (45) Pamatnes plāksne (46) Svira asmens ķīļa stiprināšanai (47) Stienītis asmens ķīļa pozicionēšanai (48) Izgriezumi galda ieliktņa ievietošanai (49) Svira aizsargpārsega stiprināšanai (50) Aizsargpārsega vadotnes stienis (51) Rokturis paralēlās vadotnes fiksēšanai (52) Paralēlā palīgvadotne (53) Leņķa vadotnes vadstienis (54) Rievskrūve leņķa vadotnes fiksēšanai (55) Stiprinošo elementu komplekts „Profilstienim“ (56) Profilstieņa rievuzgrieznis (57) Zāģa asmens apakšējais pārsegs (58) Skrūve zāģa asmens apakšējā pārsega stiprināšanai (59) Piespiedējuzgrieznis (60) Svira darbvārpstas fiksēšanai (61) Piespiedējpaplāksne (62) Balstpaplāksne (63) Darbvārpsta (64) Leņķa rādītājs (vertikālajam zāģēšanas leņķim) (65) Rokturis brīvi izvēlēta horizontālā zāģēšanas leņķa fiksēšanai (66) Leņķa rādītājs (horizontālajam zāģēšanas leņķim) (67) Atdurplāksne (68) Lupa (69) Zāģēšanas galda attāluma rādītājs (70) Ieslēgšanas taustiņš (71) Skrūve ar krustrievas galvu zāģēšanas leņķa 0° atdures regulēšanai (72) Vertikālā zāģēšanas leņķa rādītāja skrūve (73) Skrūve ar krustrievas galvu zāģēšanas leņķa 45° atdures regulēšanai (74) Priekšējās sešstūra ligzdskrūves (5mm) zāģa asmens paralelitātes iestatīšanai (75) Aizmugurējās sešstūra ligzdskrūves (5mm) zāģa asmens paralelitātes iestatīšanai (76) Zāģēšanas galda attāluma rādītāja skrūve (77) Sešstūra ligzdskrūves (5mm) paralēlās vadotnes paralelitātes iestatīšanai (78) Paralēlās vadotnes attāluma rādītāja skrūve (79) Skrūves galda ieliktņa regulēšanai (80) Turētājs stiprinošo elementu komplekta „Paralēlajai palīgvadotnei“ uzglabāšanai (81) Turētājs uzsūkšanas adaptera uzglabāšanai (82) Nodalījums zāģa asmeņu ievietošanai (83) Turētājs sešstūra stieņatslēgas uzglabāšanai Bosch Power Tools 1 609 92A 5UD | (01.10.2020)440 | Latviešu (84) Turētājs paralēlās palīgvadotnes uzglabāšanai Tehniskie dati Galda ripzāģis GTS 10 XC GTS 10 XC GTS 10 XC Izstrādājuma numurs 3 601 M30 402 3 601 M30 472 3 601 M30 432 3 601 M30 462 Nominālā patērējamā jauda W 2100 2000 1650 Nominālais spriegums V 220−240 230 110 Frekvence Hz 50/60 50/60 50/60 Griešanās ātrums brīvgaitā min

Palaišanas strāvas ierobežošana ● ● ● Izskrējiena bremze ● ● ● Aizsardzība pret pārslodzi ● ● ● Svars atbilstoši EPTA-Procedure 01:2014 kg 35,0 35,0 35,0 Elektroaizsardzības klase / II / II / II Izmēri (kopā ar noņemamajiem elementiem) Platums x dziļums x augstums mm 810 x 768 x 343 810 x 768 x 343 810 x 768 x 343 Piemērotu zāģa asmeņu izmēri Zāģa asmens diametrs mm 254 254 254 Pamatnes plāksnes biezums mm < 2,2 < 2,2 < 2,2 Min. asmens zobu biezums/izliece mm > 2,4 > 2,4 > 2,4 Centrālā atvēruma diametrs mm 30 30 30 Galda ripzāģis GTS 10 XC GTS 10 XC Izstrādājuma numurs 3 601 M30 442 3 601 M30 4B2 Nominālā patērējamā jauda W − 2100 Izmērītā strāva A 9,1 − Nominālais spriegums V 220−240 220 Frekvence Hz 50/60 60 Griešanās ātrums brīvgaitā min

Palaišanas strāvas ierobežošana ● ● Izskrējiena bremze ● ● Aizsardzība pret pārslodzi ● ● Svars atbilstoši EPTA-Procedure 01:2014 kg 35,0 35,0 Elektroaizsardzības klase / II / II Izmēri (kopā ar noņemamajiem elementiem) Platums x dziļums x augstums mm 810 x 768 x 343 810 x 768 x 343 Piemērotu zāģa asmeņu izmēri Zāģa asmens diametrs mm 254 254 Pamatnes plāksnes biezums mm < 2,2 < 2,2 Min. asmens zobu biezums/izliece mm > 2,4 > 2,4 Centrālā atvēruma diametrs mm 25,4 25,4 Maksimālie apstrādājamā priekšmeta izmēri: skatīt tabulu (skatīt „Apstrādājamā priekšmeta maksimālie izmēri“, Lappuse446) Informācija par troksni Trokšņa emisijas vērtības ir noteiktas atbilstīgi standartamEN 62841-3-1. Elektroinstrumenta radītā trokšņa tipiskās vērtības, kas ir izsvērtas pēc A raksturlīknes, ir šādas: skaņas spiediena līmenis92dB(A), akustiskās jaudas līmenis105dB(A). Mērījuma nenoteiktība K=3dB. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsLatviešu | 441 Lietojiet dzirdes aizsarglīdzekļus! Šajā pamācībā norādītais trokšņa līmenis ir izmērīts atbilstoši standartā noteiktajai procedūrai un var tikt izmantots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī trokšņa radītās papildu slodzes iepriekšējai novērtēšanai. Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā radītā trokšņa līmenis var atšķirties no šeit norādītās vērtības. Tas var ievērojami palielināt trokšņa radīto papildu slodzi kopējam darba laika posmam. Lai precīzi izvērtētu trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt trokšņa radīto papildu slodzi kopējam darba laika posmam. Montāža u Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Elektroinstrumenta montāžas un apkalpošanas laikā tā elektrokabeļa kontaktdakša nedrīkst būt pievienota pie elektrotīkla kontaktligzdas. Piegādes komplekts Pirms lietojat elektroinstrumentu pirmo reizi, pārliecinieties, ka tā piegādes komplektā ietilpst visas tālāk norādītās daļas: Piegādes komplekta saraksts – Galda ripzāģis ar iestiprinātu zāģa asmeni(33) un asmens ķīli(7) – Leņķa vadotne (3) – Profilsliede (34) – Stiprinošo elementu komplekts „Profilsliedei” (55) (atdurplāksne, rievuzgrieznis, skrūve, paplāksne) – Paralēlā vadotne (8) – Paralēlā palīgvadotne (52) – Stiprinošo elementu komplekts „Paralēlajai palīgvadotnei”(39) (3 stiprinošās skrūves, 3 paplāksnes, 3 spārnuzgriežņi) – Aizsargpārsegs(6) – Galda pagarinātājs (10) – Stiprinošo elementu komplekts „Galda pagarinātājam” (43) (2 stiprinošās skrūves, 2 paplāksnes, 1 uzgriežņu atslēga) – Sešstūra stieņatslēga (37) – Gredzenatslēga (15) – Zāģa asmeņu glabāšanas nodalījuma pārsegs (14) – Bīdstienis (13) – Galda ieliktnis(32) – Nosūkšanas adapteris (41) Norāde: pārbaudiet, vai elektroinstruments nav bojāts. Pirms turpināt lietot elektroinstrumentu, rūpīgi pārbaudiet, vai tā aizsargierīces un nedaudz bojātās daļas funkcionē pareizi un bez traucējumiem. Pārbaudiet, vai elektroinstrumenta kustīgās daļas netraucēti pārvietojas un nav iespīlētas un vai kāda no daļām nav bojāta. Ikvienai daļai jābūt pareizi montētai un jāatbilst paredzētajiem nosacījumiem, tādējādi nodrošinot pareizu elektroinstrumenta darbību. Bojātās aizsargierīces vai daļas nekavējoties jānomaina vai kvalificēti jāizremontē pilnvarotā remonta darbnīcā. Papildus piegādes komplektam, darbam ir nepieciešami šādi rīki: – Plakanrievas skrūvgriezis – Krustrievas skrūvgriezis – Leņķmērs Atsevišķo daļu montāža – Uzmanīgi izsaiņojiet visas piegādātās daļas. – Noņemiet iesaiņojuma materiālu no elektroinstrumenta un no piederumiem, kas ir piegādāti ar to kopā. – Atveriet dibenplāksni (45) un izņemiet zem motora bloka ievietoto iesaiņojuma materiālu (attēls a). Uz instrumenta korpusa ir tieši nostiprināti šādi tā elementi: bīdstienis (13), gredzenatslēga (15), sešstūra stieņatslēga (37), paralēlā vadotne (8), leņķa vadotne (3), uzsūkšanas adapteris (41), paralēlā palīgvadotne (52) ar stiprinošo elementu komplektu (39), aizsargpārsegs (6). – Ja šos elementus ir nepieciešams izmantot, uzmanīgi izņemiet tos no stiprinājumiem. Skatīt arī attēlus R1 – R6. Asmens ķīļa pozicionēšana (attēli b1–b2) Norāde: ja nepieciešams, pirms asmens ķīļa pozicionēšanas notīriet visas iestiprināmās daļas. – Grieziet kloķi (20) pulksteņa rādītāju kustības virzienā, līdz zāģa asmens (33) tiek pacelts iespējami augstu virs zāģēšanas galda. – Atbrīvojiet stiprinošo sviru (46). – Iebīdiet asmens ķīli (7) stiprinošās sviras (46) virzienā, līdz to kļūst iespējams pavilkt augšup. – Pavelciet asmens ķīli līdz galam augšup tā, lai tas atrastos precīzi virs zāģa asmens vidus. – Ļaujiet abiem pozicionēšanas stienīšiem (47) fiksēties asmens ķīļa apakšējos urbumos un tad stingri pievelciet stiprinošo sviru (46). Galda ieliktņa montāža (skatīt attēluc) – Ieāķējiet galda ieliktni (32) darbinstrumenta šahtas aizmugurējos izgriezumos (48). – Pārvietojiet galda ieliktni lejup. – Piespiediet galda ieliktni, līdz tas fiksējas darbinstrumenta šahtas priekšējā daļā. Galda ieliktņa(32) priekšējai malai jāatrodas vienā līmenī ar zāģēšanas galda virsmu vai nedaudz zem tās, bet tās Bosch Power Tools 1 609 92A 5UD | (01.10.2020)442 | Latviešu aizmugurējai malai jāatrodas vienā līmenī ar zāģēšanas galda virsmu vai nedaudz virs tās. Aizsargpārsega montāža (attēli d1–d2) Norāde: veiciet aizsargpārsega montāžu tikai tad, ja asmens ķīlis tā augšējā stāvoklī atrodas precīzi virs zāģa asmens vidus (attēls b2). Neveiciet aizsargpārsega montāžu, ja asmens ķīlis atrodas apakšējā stāvoklī (stāvoklis piegādes brīdī vai stāvoklis, iezāģējot gropes) (attēls b1). – Atbrīvojiet stiprinošo sviru (49) un izņemiet aizsargpārsegu (6) no turētāja (22). – Ar roku stingri turiet aizsargpārsega (6) zāģa asmens aizsargu (augšējais metāla stienis) un ar otru roku pārvietojiet augšup stiprinošo sviru (49). – Pārbīdiet vadotnes stieni (50) uz aizmuguri, iebīdot to asmens ķīļa (7) gropē. – Pārvietojiet aizsargpārsegu (6) lejup, līdz zāģa asmens aizsargs (augšējais metāla stienis) nonāk paralēli zāģēšanas galda (17) virsmai. – Nospiediet stiprinošo sviru (49) lejup. Stiprinošajai svirai jāfiksējas ar skaidri sadzirdamu troksni, stingri un droši nostiprinot aizsargpārsegu (6). u Ik reizi pirms instrumenta lietošanas pārliecinieties, ka aizsargpārsegs spēj netraucēti pārvietoties. Nelietojiet elektroinstrumentu, ja tā aizsargpārsegs nespēj brīvi pārvietoties un nekavējoties nenoslēdzas. Zāģēšanas galda pagarinātāja montāža (attēls e) Montāžai izmantojiet stiprinošo elementu komplektu „Galda pagarinātājam“ (43) (2 stiprinošās skrūves, 2 paplāksnes, 1 vaļējā tipa uzgriežņu atslēga). – Saskrūvējiet galda pagarinātāju (10) ar vadstieņiem (24). Šim nolūkam noturiet vadstieņus ar vaļējā tipa uzgriežņu atslēgu un stingri pieskrūvējiet stiprinošās skrūves ar sešstūra stieņatslēgu. Galda pagarinātāja izgriezumiem jābūt vērstiem augšup. Paralēlās vadotnes montāža (attēls f) Paralēlo vadotni (8) var novietot pa kreisi vai pa labi no zāģa asmens. – Atbrīvojiet rokturi (51), kas paredzēts paralēlās vadotnes (8) fiksēšanai. Tā rezultātā tiek atslogota V veida slīdkurpe (44). – Vispirms ievietojiet paralēlās vadotnes V veida slīdkurpi zāģēšanas galda V veida vadotnes gropē (30). Tad ievietojiet paralēlo vadotni zāģēšanas galda priekšējā vadotnes gropē (35). Līdz ar to paralēlo vadotni var pēc vēlēšanās pārbīdīt. – Lai fiksētu paralēlo vadotni, nospiediet rokturi (51) lejup. Paralēlās palīgvadotnes montāža (attēls g) Lai zāģētu šaurus priekšmetus un veidotu zāģējumus ar slīpu vertikālo zāģēšanas leņķi, paralēlā palīgvadotne (52) jāuzmontē uz paralēlās vadotnes (8). Paralēlo palīgvadotni var pēc vajadzības nostiprināt paralēlās vadotnes (8) kreisajā vai labajā pusē. Montāžai izmantojiet stiprinošo elementu komplektu „Paralēlajai palīgvadotnei“ (39) (2 stiprinošās skrūves, 2 paplāksnes, 2 spārnuzgriežņi). – Izbīdiet stiprinošās skrūves caur paralēlās vadotnes (8) sānu urbumiem. – Skrūvju galvas kalpo paralēlās palīgvadotnes turēšanai. – Uzbīdiet paralēlo palīgvadotni (52) uz stiprinošo skrūvju galvām. – Novietojiet paplāksnes uz stiprinošajām skrūvēm un stingri pievelciet skrūves ar spārnuzgriežņu palīdzību. Leņķa vadotnes montāža (attēli h1 − h2) – Iebīdiet vadstieni (53), kas paredzēts leņķa vadotnes (3) pārvietošanai, vienā no šim nolūkam paredzētajām vadotnes gropēm (9), kas izveidotas zāģēšanas galdā. Norāde: leņķa vadotni var fiksēt kreisajā gropē, pieskrūvējot rievskrūvi (54) uz pārbīdāmā galda (2). Lai atvieglotu garu priekšmetu apstrādi, leņķa vadotni iespējams paplašināt, nostiprinot uz tās profilstieni (34). – Profilstieņa nostiprināšanai uz leņķa vadotnes izmantojiet stiprinošo elementu komplektu (55). Putekļu un skaidu uzsūkšana Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām. Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām. – Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi. – Darba vietai jābūt labi ventilējamai. – Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu. Putekļu/skaidu aizvadīšanas kanālu var nosprostot putekļi, skaidas vai apstrādājamā materiāla atlūzas. – Izslēdziet elektroinstrumentu un izvelciet tā kontaktdakšu no elektrotīkla kontaktligzdas. – Nogaidiet, līdz zāģa asmens ir pilnībā apstājies. – Noskaidrojiet nosprostošanās cēloni un novērsiet to. u Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties. u Lai, zāģējot alumīniju, novērstu iespējamo aizdegšanos, iztukšojiet apakšējo zāģa asmens pārsegu un nelietojiet skaidu uzsūkšanu. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsLatviešu | 443 Putekļu uzsūkšana ar ārējā vakuumsūcēja palīdzību (attēls i) Izmantojiet kopā ar elektroinstrumentu piegādāto uzsūkšanas adapteri (41), lai pievienotu vakuumsūcēju skaidu izvadīšanas īscaurulei (40). – Stingri savienojiet uzsūkšanas adapteri (41) ar vakuumsūcēja šļūteni. Vakuumsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai. Veselībai īpaši kaitīgus, kancerogēnus vai saususputekļus savāciet ar speciālu vakuumsūcēju. Apakšējā zāģa asmens pārsega tīrīšana (attēls j) Lai iztīrītu putekļus un izņemtu apstrādājamā priekšmeta atlūzas un lielas skaidas, apakšējo zāģa asmens pārsegu (57) var atvērt. – Izslēdziet elektroinstrumentu un atvienojiet tā kontaktdakšu no elektrotīkla kontaktligzdas. – Nogaidiet, līdz zāģa asmens ir pilnīgi apstājies. – Noguldiet elektroinstrumentu uz sāniem. – Atskrūvējiet divas stiprinošās skrūves, kas notur dibenplāksni(45), lietojot sešstūra stieņatslēgu (37) un atveriet dibena aizvaru. – Atskrūvējiet stiprinošo skrūvi (58) un tad atveriet apakšējo zāģa asmens pārsegu (57). – Izņemiet apstrādājamā priekšmeta atlūzas un skaidas. – Aizveriet apakšējo zāģa asmens pārsegu un pieskrūvējiet stiprinošo skrūvi. No jauna pieskrūvējiet dibenplāksni. – Pārvietojiet elektroinstrumentu darba stāvoklī. Stacionāra vai pusstacionāra uzstādīšana u Lai varētu droši strādāt ar elektroinstrumentu, tas pirms lietošanas jānostiprina uz līdzenas un stabilas virsmas (piemēram, uz darba galda). Montāža uz darba virsmas (attēls k) – Nostipriniet elektroinstrumentu uz darba virsmas, izmantojot piemērotus skrūvju savienojumus. Stiprināšanai izmantojiet urbumus (16). Montāža uz Bosch darba galda (attēls l) Pateicoties balstiem ar regulējamu garumu, Bosch darba galdi (piemēram, GTA 6000) ļauj stabili uzstādīt elektroinstrumentu uz jebkuras virsmas. u Izlasiet visus darba galdam pievienotos drošības noteikumus un lietošanas norādījumus. Drošības noteikumu un lietošanas norādījumu neievērošana var kļūt par cēloni elektriskā trieciena saņemšanai, kā arī izraisīt aizdegšanos vai radīt smagu savainojumu. u Pirms elektroinstrumenta nostiprināšanas pareizi samontējiet darba galdu. Pareiza galda uzbūve ir svarīga, lai nepieļautu tā sabrukšanu. – Pirms elektroinstrumenta nostiprināšanas uz darba galda pārvietojiet tā slīdroku transporta stāvoklī. Zāģa asmens nomaiņa (attēlim1−m4) u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. u Zāģa asmens nomaiņas laikā uzvelciet aizsargcimdus. Pretējā gadījumā asmens var radīt savainojumus. u Izmantojiet vienīgi zāģa asmeņus, kuru maksimālais pieļaujamais griešanās ātrums ir lielāks par elektroinstrumenta griešanās ātrumu brīvgaitā. u Lietojiet vienīgi zāģa asmeņus, kas atbilst šajā lietošanas pamācībā norādītajiem un šim elektroinstrumentam noteiktajiem parametriem, ir pārbaudīti atbilstoši standarta EN847‑1 prasībām un attiecīgi marķēti. u Lietojiet vienīgi zāģa asmeņus, ko ražotājs ir ieteicis izmantošanai kopā ar šo elektroinstrumentu un kas ir piemēroti materiālam, ko vēlaties apstrādāt. Tas ļaus izvairīties no zāģa asmens zobu smaiļu pārkaršanas un apstrādājamā materiāla kušanas. u Lietojiet tikai tādus zāģa asmeņus, ko ražotājs ir ieteicis izmantošanai kopā ar šo elektroinstrumentu un kas ir piemēroti materiālam, ko vēlaties apstrādāt. u Nelietojiet oglekļa tērauda (HSS) zāģa asmeņus. Šādi asmeņi var viegli salūzt. Zāģa asmens izņemšana – Līdz galam grieziet kloķi (20) pulksteņa rādītāju kustības virzienā, līdz zāģa asmens (33) tiek pacelts iespējami augstu virs zāģēšanas galda. – Atlaidiet stiprināšanas sviru (49) un izvelciet aizsargpārsegu (6) no asmens ķīļa (7) gropes. – Ar piemērotu skrūvgriezi paceliet galda ieliktņa (32) priekšējo daļu un izņemiet galda ieliktni no darbinstrumenta šahtas. – Grieziet piespiedējuzgriezni (59) ar gredzenatslēgu (15) un vienlaicīgi velciet darbvārpstas fiksēšanas sviru (60), līdz darbvārpsta fiksējas. – Turiet pievilktu darbvārpstas fiksēšanas sviru un noskrūvējiet piespiedējuzgriezni, griežot to pretēji pulksteņa rādītāju kustības virzienam. – Noņemiet piespiedējpaplāksni (61). – Izņemiet zāģa asmeni (33). Zāģa asmens iestiprināšana Ja nepieciešams, pirms zāģa asmens iestiprināšanas notīriet visas iestiprināmās daļas. – Novietojiet jaunu zāģa asmeni uz balstpaplāksnes (62), kas atrodas uz darbvārpstas (63). Norāde: nelietojiet pārāk mazus zāģa asmeņus. Radiālais attālums starp zāģa asmeni un asmens ķīli nedrīkst pārsniegt 3−8mm. u Iestiprinot zāģa asmeni, sekojiet, lai asmens zobu vērsuma virziens (bultas virziens uz zāģa asmens) sakristu ar bultas virzienu uz asmens ķīļa! – Novietojiet uz darbvārpstas piespiedējpaplāksni (61) un uzskrūvējiet piespiedējuzgriezni (59). Bosch Power Tools 1 609 92A 5UD | (01.10.2020)444 | Latviešu – Grieziet piespiedējuzgriezni (59) ar gredzenatslēgu (15) un vienlaicīgi velciet darbvārpstas fiksēšanas sviru (60) līdz darbvārpsta fiksējas. – Stingri pieskrūvējiet piespiedējuzgriezni, griežot to pulksteņa rādītāju kustības virzienā. – No jauna ievietojiet galda ieliktni (32). – No jauna iemontējiet asmens aizsargpārsegu (6). Lietošana u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Zāģa asmens transporta stāvoklis un darba stāvoklis Transporta stāvoklis – Noņemiet asmens aizsargpārsegu (6), izņemiet galda ieliktni (32) un pārvietojiet asmens ķīli (7) viszemākajā stāvoklī. No jauna iestipriniet galda ieliktni (32). – Grieziet kloķi (20) pretēji pulksteņa rādītāju kustības virzienam, līdz zāģa asmens (33) zobi nolaižas zemāk par zāģēšanas galda (17) virsmu. – Līdz galam iebīdiet iekšā galda pagarinātāju (11). Nospiediet lejup fiksējošo sviru (18). Līdz ar to zāģēšanas galda pagarinātājs tiek fiksēts. Darba stāvoklis – Pārvietojiet asmens ķīli (7) visaugstākajā stāvoklī precīzi virs zāģa asmens vidus, iestipriniet galda ieliktni (32) un iemontējiet asmens aizsargpārsegu (6). – Grieziet kloķi (20) pulksteņa rādītāju kustības virzienā, līdz zāģa asmens (33) augšējie zobi paceļas aptuveni 3−6mm virs apstrādājamā priekšmeta. Zāģēšanas galda izmēru palielināšana Gari un smagi zāģējamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta. Zāģēšanas galda paplašinātājs (attēli A) Zāģēšanas galda paplašinātājs (11) ļauj paplašināt zāģēšanas galdu (17) pa labi. – Līdz galam pavelciet augšup galda paplašinātāja fiksējošo rokturi (18). – Izvelciet zāģēšanas galda paplašinātāju (11) uz āru vēlamajā garumā. – Nospiediet lejup fiksējošo rokturi (18). Līdz ar to galda paplašinātājs tiek fiksēts. Zāģēšanas galda pagarinātājs (attēli B) Zāģēšanas galda pagarinātājs (10) ļauj pagarināt zāģēšanas galdu (17) virzienā uz aizmuguri. – Atskrūvējiet kreisā vadstieņa fiksējošo skrūvi (38). – Izvelciet zāģēšanas galda pagarinātāju (10) uz āru vēlamajā garumā. – Lai nostiprinātu galda pagarinātāju izvēlētajā stāvoklī stingri pieskrūvējiet fiksējošo skrūvi (38). Apstrādājot smagus priekšmetus, galda pagarinātāju vajadzības gadījumā var atbalstīt. Pārbīdāmais galds (attēls C) Izmantojot pārbīdāmo galdu (2), var zāģēt priekšmetus ar maksimālo platumu 350 mm. Bez tam pārbīdāmais galds ļauj paaugstināt zāģēšanas precizitāti, īpaši tad, ja tas tiek lietots kopā ar leņķa vadotni (3) (skatīt sadaļu (skatīt „Slīpu zāģējumu veidošana ar horizontālu zāģēšanas leņķi, lietojot pārbīdāmo galdu“, Lappuse446)). – Līdz galam pavelciet augšup pārbīdāmā galda fiksējošo rokturi (29). Pēc tam pārbīdāmo galdu var līdz galam brīvi izvilkt ārā (pārvietojot uz priekšpusi) vai arī iebīdīt iekšā (pārvietojot uz mugurpusi). Vertikālā un horizontālā zāģēšanas leņķa iestatīšana Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos iestatījumus. Vertikālā zāģēšanas leņķa iestatīšana (ar zāģa asmeni) (attēls D) Vertikālo zāģēšanas leņķi var iestatīt robežās no -1° līdz 47°. – Atbrivojiet fiksējošo sviru (26), pagriežot to pretēji pulksteņa rādītāju kustības virzienam. Norāde: pilnīgi atbrīvojot fiksējošo sviru, zāģa asmens smaguma spēka iespaidā nosveras uz sāniem līdz stāvoklim, kas atbilst aptuveni 30° noliecei. – Pavelciet vai pabīdiet rokratu (19) gar kulisi, līdz leņķa rādītājs (64) rāda vēlamo vertikālo zāģēšanas leņķi. – Noturot rokratu šādā stāvoklī, no jauna stingri pievelciet fiksējošo sviru (26). Lai ātri un precīzi iestādītu vertikālā zāģēšanas leņķa fiksētās vērtības 0° un 45°,, ir paredzētas īpašas atdures ((28), (25)), kas tiek ieregulētas rūpnīcā. Horizontālā zāģēšanas leņķa iestatīšana (ar leņķa vadotni) (attēls E) Norāde: veidojot smailos zāģējumus (garos ķīļus), lietojiet atbilstošas palīgierīces. Horizontālo zāģēšanas leņķi var iestatīt robežās no 60° (virzienā pa kreisi) līdz 60° (virzienā pa labi). – Atskrūvējiet fiksējošo rokturi (65), ja tas ir pieskrūvēts. – Grieziet leņķa vadotni, līdz leņķa rādītājs (66) uzrāda vēlamo horizontālo zāģēšanas leņķi. – No jauna pieskrūvējiet fiksējošo rokturi (65). Lai ātri un precīzi regulētu horizontālā zāģēšanas leņķa bieži lietotās vērtības, leņķa vadotne (3) ir aprīkota ar atbalstskrūvēm, kas ļauj regulēt leņķa vērtības 45° (pa labi un pa kreisi) un 0°. – Atskrūvējiet fiksējošo rokturi (65), ja tas ir pieskrūvēts. – Izbīdiet uz āru atdurplāksni (67). 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsLatviešu | 445 – Pagrieziet leņķa vadotni tā, lai izvēlētās atdurskrūves vītne atrastos pa labi no atdurplāksnes. – Iebīdiet uz iekšu atdurplāksni (67) un pagrieziet leņķa vadotni tā, lai atdurskrūves vītne piespiestos atdurplāksnei. – No jauna pieskrūvējiet fiksējošo rokturi (65). Paralēlās vadotnes iestatīšana Paralēlo vadotni(8) var pēc vajadzības novietot pa kreisi (melnā skala) vai pa labi (sudrabotā skala) no zāģa asmens. Marķējuma atzīme lupā(68) parāda iestādīto attālumu no paralēlās vadotnes līdz zāģa asmenim uz skalas(1). Novietojiet paralēlo vadotni vēlamajā zāģa asmens pusē. Paralēlās vadotnes iestatīšana nepaplašinātam zāģēšanas galdam – Atbrīvojiet rokturi (51), kas paredzēts paralēlās vadotnes (8) fiksēšanai. Pārbīdiet paralēlo vadotni, līdz marķējuma atzīme lupā (68) parāda vēlamo attālumu līdz zāģa asmenim. Ja zāģēšanas galda paplašinātājs nav izvilkts, nolasījumi izdarāmi pēc sudrabotās skalas (1) apakšējā graduējuma. – Lai fiksētu paralēlo vadotni, pārvietojiet fiksējošo rokturi (51) lejup. Paralēlās vadotnes iestatīšana paplašinātam zāģēšanas galdam (attēls F) – Novietojiet paralēlo vadotni pa labi no zāģa asmens. Pārbīdiet paralēlo vadotni, līdz marķējuma atzīme lupā (68) uz apakšējās skalas parāda 33 cm. Lai fiksētu paralēlo vadotni, no jauna pārvietojiet fiksējošo rokturi (51) lejup. – Līdz galam pārvietojiet augšup zāģēšanas galda pagarinātāja fiksējošo rokturi (18). – Izvelciet zāģēšanas galda pagarinātāju (11), līdz attāluma rādītājs (69) uz skalas augšējā graduējuma rāda vēlamo attālumu no zāģa asmens. – Pārvietojiet lejup fiksējošo rokturi (18). Līdz ar to zāģēšanas galda pagarinātājs tiek fiksēts. Paralēlās palīgvadotnes iestatīšana (attēls G) Lai zāģētu šaurus priekšmetus un veidotu zāģējumus ar slīpu vertikālo zāģēšanas leņķi, paralēlā palīgvadotne (52) jāuzmontē uz paralēlās vadotnes (8). Paralēlo palīgvadotni var pēc vajadzības nostiprināt paralēlās vadotnes (8) kreisajā vai labējā pusē. Īsi priekšmeti zāģēšanas laikā var iestrēgt starp paralēlo vadotni un zāģa asmeni vai arī ieķerties augšupejošajā zāģa asmenī un tikt mesti prom. Tāpēc iestatiet paralēlo palīgvadotni tādā stāvoklī, lai tās priekšējais gals atrastos starp zāģa asmens priekšējo zobu un asmens ķīļa priekšējo malu. – Šim nolūkam atskrūvējiet visus spārnuzgriežņus no stiprinošo elementu komplekta (39) un pārvietojiet paralēlo palīgvadotni stāvoklī, kad tā ir nostiprināma tikai ar divām priekšējām skrūvēm. – No jauna stingri pieskrūvējiet spārnuzgriežņus. Asmens ķīļa regulēšana Asmens ķīlis (7) novērš zāģa asmens (33) iestrēgšanu zāģējumā. Pretējā gadījumā zāģa asmens var ieķerties apstrādājamajā priekšmetā, radot atsitiena briesmas. Tāpēc vienmēr pārliecinieties, ka asmens ķīlis ir pareizi noregulēts. – Radiālais attālums starp zāģa asmeni un asmens ķīli nedrīkst pārsniegt 3−8mm. – Asmens ķīļa biezumam jābūt mazākam par zāģējuma platumu un lielākam par zāģa asmens pamatnes biezumu. – Asmens ķīlim vienmēr jāatrodas uz vienas līnijas ar zāģa asmeni. – Normālas zāģēšanas laikā asmens ķīlim vienmēr jāatrodas augstākajā iespējamajā stāvoklī. Asmens ķīļa augstuma iestatīšana (attēlsH) Lai iezāģētu gropes, atbilstoši jāieregulē asmens ķīļa augstums. u Lietojiet elektroinstrumentu gropju un rievu iezāģēšanai vienīgi kopā ar piemērotām aizsargierīcēm (piemēram, ar tuneļveida aizsargpārsegu vai spiedķemmi). – Atlaidiet aizsargpārsega stiprināšanas sviru(49) un izvelciet aizsargpārsegu(6) no asmens ķīļa(7) gropes. Lai pasargātu aizsargpārsegu no bojājumiem, lieciet to attiecīgajā turētājā(22) uz korpusa (skatīt arī attēluR1). – Grieziet kloķi(20) līdz galam pulksteņa rādītāju kustības virzienā, līdz zāģa asmens(33) tiek pacelts iespējami augstu virs zāģēšanas galda. – Atlaidiet stiprinošo sviru (46). – Novelciet asmens ķīli no stienīšiem(47) (stiprinošajai svirai(46) jābūt pavilktai nedaudz uz āru) un pārvietojiet asmens ķīli(7) līdz galam lejup. – Ļaujiet abiem stienīšiem (47) fiksēties asmens ķīļa urbumos un tad no jauna stingri pievelciet stiprinošo sviru (46). Uzsākot lietošanu u Nodrošiniet pareiza elektrotīkla sprieguma padevi! Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas ir norādīta uz elektroinstrumenta marķējuma plāksnītes. Ieslēgšana (attēls I1) – Paceliet augšup ieslēdzēja drošības vāciņu (21). – Lai ieslēgtu elektroinstrumentu, nospiediet zaļo ieslēgšanas taustiņu (70). Izslēgšana (attēls I2) – Nospiediet ieslēdzēja drošības vāciņu (21). Elektrobarošanas pārtraukums Elektroinstrumentā tiek izmantots tā saucamais nulles sprieguma ieslēdzējs, kas novērš tā patvaļīgu atkārtotu ieslēgšanos pēc pārtraukuma elektrobarošanas padevē (piemēram, pēc kontaktdakšas atvienošanas no barojošā elektrotīkla elektroinstrumenta darbības laikā). Lai pēc tam no jauna iedarbinātu elektroinstrumentu, jānospiež zaļais ieslēgšanas taustiņš (70). Bosch Power Tools 1 609 92A 5UD | (01.10.2020)446 | Latviešu Norādījumi darbam Vispārēji norādījumi zāģēšanai u Pirms zāģēšanas vienmēr pārliecinieties, ka zāģa asmens nevienā zāģēšanas posmā neskar atdures vai citas elektroinstrumenta daļas. u Lietojiet elektroinstrumentu gropju un rievu iezāģēšanai vienīgi kopā ar piemērotām aizsargierīcēm (piemēram, ar tuneļveida aizsargpārsegu vai spiedķemmi). u Nelietojiet elektroinstrumentu spraugu (no abiem galiem apstrādājamajā priekšmetā nobeidzošos gropju) veidošanai. Sargājiet zāģa asmeņus no kritieniem un triecieniem. Nepakļaujiet zāģa asmeņus sānu spiedienam. Lai novērstu asmens iestrēgšanu apstrādājamajā priekšmetā, asmens ķīlim jāatrodas uz vienas taisnes ar zāģa asmeni. Neapstrādājiet neregulāras formas priekšmetus. Apstrādājamajam priekšmetam jābūt ar vismaz vienu taisnu malu, kurai vienmēr jābūt piespiestai pie paralēlās vadotnes. Raugieties, lai uz elektroinstrumenta vienmēr glabātos bīdstienis. Lietotāja atrašanās vieta (attēls J) u Nekad nestāviet tieši pretī zāģa asmenim. Vienmēr stāviet tajā pašā zāģa asmens pusē, kurā atrodas paralēlā vadotne. Atsitiena laikā apstrādājamais priekšmets var tikt ar lielu ātrumu mests prom un trāpīt ikvienam, kas atrodas zāģa asmens priekšā un tieši pret to. – Netuviniet rokas un pirkstus rotējošam zāģa asmenim. Attiecīgi ievērojiet tālāk sniegtos norādījumus. – Stingri turiet apstrādājamo priekšmetu ar abām rokām un cieši spiediet to pie zāģēšanas galda. – Zāģējot šaurus priekšmetus un veidojot zāģējumus ar slīpu vertikālo zāģēšanas leņķi, vienmēr lietojiet kopā ar instrumentu piegādāto bīdstieni(13) un paralēlo palīgvadotni(52). Zāģējuma trases iezīmēšana (attēls K) – Uz apaļās, dzeltenās uzlīmes (5) iezīmējiet zāģa asmens atrašanās vietu un biezumu. Tas ļaus pirms zāģēšanas precīzi novietot apstrādājamo priekšmetu, neatverot aizsargpārsegu. Apstrādājamā priekšmeta maksimālie izmēri Vertikālais zāģēšanas leņķis Maks. apstrādājamā priekšmeta augstums [mm]

Zāģēšana Taisnu zāģējumu veidošana – Pārvietojiet paralēlo vadotni(8) stāvoklī, kas atbilst zāģējuma platumam. – Novietojiet apstrādājamo priekšmetu uz zāģēšanas galda pirms aizsargpārsega (6). – Griežot kloķi (20), paceliet vai iegremdējiet zāģa asmeni (33) tā, lai tā augšējais zobs atrastos aptuveni 3−6 mm virs apstrādājamā priekšmeta virsmas. – Ieslēdziet elektroinstrumentu. – Pārzāģējiet apstrādājamo materiālu ar vienmērīgu kustību. Ja zāģēšanas laikā uz zāģa asmeni tiek izdarīts pārāk stiprs spiediens, zāģa asmens zobu galotnes var pārkarst un nodarīt bojājumus apstrādājamajam priekšmetam. – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa asmens kustība ir pilnībā apstājusies. Zāģēšana ar slīpu vertikālo zāģēšanas leņķi – Iestatiet vēlamo vertikālo zāģēšanas leņķi (zāģa asmens slīpumu). Ja zāģa asmens tiek noliekts pa kreisi, paralēlajai vadotnei(8) jāatrodas pa labi no zāģa asmens. – Rīkojieties, kā aprakstīts sadaļā: (skatīt „Taisnu zāģējumu veidošana“, Lappuse446) Zāģēšana ar slīpu horizontālo zāģēšanas leņķi (attēls L) – Ar leņķa vadotnes (3) palīdzību iestatiet vēlamo horizontālo zāģēšanas leņķi. – Novietojiet apstrādājamo priekšmetu blakus profilstienim (34). Profilstienis nedrīkst atrasties uz zāģējuma trases. Šādā gadījumā atskrūvējiet rievuzgriezni (56) un pārvietojiet profilstieni. – Griežot kloķi (20), paceliet vai iegremdējiet zāģa asmeni (33) tā, lai tā augšējais zobs atrastos aptuveni . 3−6mm virs apstrādājamā priekšmeta virsmas. – Ieslēdziet elektroinstrumentu. – Ar vienu roku spiediet apstrādājamo priekšmetu pie profilstieņa (34) un, turot otru roku uz fiksējošā roktura (65), lēni pārvietojiet leņķa vadotni uz priekšu pa gropi (9). – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa asmens ir pilnīgi apstājies. Slīpu zāģējumu veidošana ar horizontālu zāģēšanas leņķi un fiksētu pārbīdāmo galdu – Ar leņķa vadotnes (3) palīdzību iestatiet vēlamo horizontālo zāģēšanas leņķi. – Leņķa vadotnei (3) brīvi jāpārvietojas vadotnes gropē (9) (kreisajā vai labējā). Lai to panāktu, vajadzības gadījumā atskrūvējiet rievskrūvi (54). – Veiciet darbības, kas ir aprakstītas sadaļā (skatīt „Taisnu zāģējumu veidošana“, Lappuse446). Slīpu zāģējumu veidošana ar horizontālu zāģēšanas leņķi, lietojot pārbīdāmo galdu – Ar leņķa vadotnes (3) palīdzību iestatiet vēlamo horizontālo zāģēšanas leņķi. – Līdz galam pavelciet augšup pārbīdāmā galda fiksējošo rokturi (29) un pavelciet pārbīdāmo galdu (2) uz priekšpusi. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsLatviešu | 447 – Novietojiet apstrādājamo priekšmetu uz zāģēšanas galda aizsargpārsega (6) priekšā. – Novietojiet leņķa vadotni (3) pirms apstrādājamā priekšmeta, ievietojot to kreisajā vadotnes gropē (9). Nostipriniet leņķa vadotni šajā stāvoklī, stingri pieskrūvējot rievskrūvi (54). – Veiciet darbības, kas ir aprakstītas sadaļā (skatīt „Taisnu zāģējumu veidošana“, Lappuse446). Svarīgāko iestādījumu pārbaude un korekcija Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos iestatījumus. Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti. Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnīcā šis darbs tiks veikts ātri un kvalitatīvi. Atduru iestatīšana vertikālā zāģēšanas leņķa fiksētajām vērtībām 0° un 45° – Pārvietojiet elektroinstrumentu darba stāvoklī. – Iestatiet vertikālo zāģēšanas leņķi (zāģa asmens slīpumu) 0°. – Noņemiet aizsargpārsegu (6). Pārbaude (attēls M1) – Iestatiet uz leņķmēra leņķi 90° un novietojiet to uz zāģēšanas galda (17). Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa asmenim (33). Iestatīšana (attēls M2) – Atskrūvējiet skrūvi (71). Līdz ar to kļūst iespējams pārbīdīt 0° atduri (28). – Atbrīvojiet fiksējošo sviru (26). – Pabīdiet rokratu (19) 0° atdures virzienā, līdz leņķmēra mērstienis visā garumā cieši jāpiespiežas zāģa asmenim. – Noturot rokratu šādā stāvoklī, no jauna stingri pievelciet fiksējošo sviru (26). – No jauna stingri pieskrūvējiet skrūvi (71). Gadījumā, ja leņķa rādītājs (64) pēc iestatīšanas neatrodas uz vienas taisnes ar 0° atzīmi uz skalas (27), ar tirdzniecībā pieejamu krustrievas skrūvgriezi atskrūvējiet skrūvi (72) un izlīdziniet leņķa rādītāju ar 0° atzīmi. Atkārtojiet iepriekš aprakstīās darbības vertikālā zāģēšanas leņķa standarta vērtībai 45° (atskrūvējiet skrūvi (73)un pārbīdiet pārbīdīt 45° atduri (25)). Šajā gadījumā leņķa rādītāju (64) vairs nedrīkst pārvietot. Zāģa asmens paralelitāte vadotnes gropēm, pa kurām pārvietojas leņķa vadotne (attēls N) – Pārvietojiet elektroinstrumentu darba stāvoklī. – Noņemiet aizsargpārsegu (6). Pārbaude – Ar zīmuli iezīmējiet pirmo pa kreisi vērsto zāģa asmens zobu, kas ir redzams virs galda ieliktņa elektroinstrumenta mugurpusē. – Iestatiet uz leņķmēra leņķi 90° un savietojiet tā mērstieņa malu ar vadotnes gropes (9) malu. – Pārbīdiet leņķmēra mērstieni, līdz tas skar iezīmēto zāģa asmens zobu, un izmēriet attālumu starp zāģa asmeni un vadotnes gropi. – Pagrieziet zāģa asmeni, līdz iezīmētais asmens zobs kļūst redzams virs galda ieliktņa elektroinstrumenta priekšpusē. – Pārvietojiet leņķmēra mērstieni, līdz tas skar iezīmēto zāģa asmens zobu. – Vēlreiz izmēriet attālumu starp zāģa asmeni un vadotnes gropi. Abām izmērītajām attāluma vērtībām jābūt vienādām. Iestatīšana – Atskrūvējiet sešstūra ligzdskrūves (74), kas atrodas zem zāģēšanas galda instrumenta priekšpusē, kā arī sešstūra ligzdskrūves (75), kas atrodas zem zāģēšanas galda instrumenta priekšpusē, lietojot kopā ar instrumentu piegādāto sešstūra stieņatslēgu (37). – Uzmanīgi pagroziet zāģa asmeni, līdz tas nostājas paralēli vadotnes gropei (9). – No jauna stingri pieskrūvējiet visas skrūves (74) un (75). Zāģēšanas galda attāluma rādītāja iestatīšana (attēls O) – Novietojiet paralēlo vadotni pa labi no zāģa asmens. Pārbīdiet paralēlo vadotni, līdz marķējuma atzīme lupā(68) uz apakšējās skalas parāda33 cm. Lai fiksētu, no jauna pārvietojiet fiksējošo rokturi(51) lejup. – Pavelciet(18) līdz galam augšup un līdz galam izvelciet uz āru zāģēšanas galda paplašinātāju(11). Pārbaude Attāluma rādītājam (69) uz skalas (1) augšējā graduējuma jārāda tāda pati vērtība, kādu rāda marķējuma atzīme lupā (68) uz skalas (1) apakšējā graduējuma. Iestatīšana – līdz galam izvelciet uz āru zāģēšanas galda paplašinātāju (11). – Ar piemērotu krustrievas skrūvgriezi atskrūvējiet skrūvi (76) un izlīdziniet leņķa rādītāju (69) ar 33 cm iedaļu uz augšējās skalas (1). Paralēlās vadotnes paralelitātes iestatīšana (attēls P) – Pārvietojiet elektroinstrumentu darba stāvoklī. – Noņemiet aizsargpārsegu (6). – Atbrīvojiet rokturi paralēlās vadotnes fiksēšanai (51) un pārbīdiet paralēlo vadotni, līdz tā pieskaras zāģa asmenim. Pārbaude Paralēlajai vadotnei (8) jāpieskaras zāģa asmenim visā tās garumā. Iestatīšana – Atskrūvējiet sešstūra ligzdskrūves (77), lietojot kopā ar instrumentu piegādāto sešstūra stieņatslēgu (37). – Uzmanīgi pārvietojiet paralēlo vadotni (8), līdz tā visā garumā pieskaras zāģa asmenim. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)448 | Latviešu – Noturiet paralēlo vadotni šajā stāvoklī un no jauna pārvietojiet lejup fiksējošo rokturi (51). – No jauna stingri pieskrūvējiet sešstūra ligzdskrūves (77). Paralēlās vadotnes piespiedējspēka iestatīšana Ilgstoši lietojot elektroinstrumentu, paralēlās vadotnes (8) nostiprināšanas spēks var samazināties. – Pieskrūvējiet regulējošo skrūvi (31). līdz paralēlo vadotni no jauna kļūst iespējams stingri nostiprināt uz zāģēšanas galda. Paralēlās vadotnes lupas iestatīšana (attēls P) – Pārvietojiet elektroinstrumentu darba stāvoklī. – Noņemiet aizsargpārsegu(6). – Pārvietojiet paralēlo vadotni(8) pa labi, līdz tā pieskaras zāģa asmenim. Pārbaude Marķējuma atzīmei lupā (68) jāsakrīt ar 0° iedaļu uz skalas (1). Iestatīšana – Ar piemērotu krustrievas skrūvgriezi atskrūvējiet skrūvi (78) un savietojiet marķējuma atzīmi lupā ar 0° iedaļu uz skalas. Galda ieliktņa līmeņa regulēšana (attēls Q) Pārbaude Galda ieliktņa (32) priekšējai malai jāatrodas vienā līmenī ar zāģēšanas galda virsmu vai nedaudz zem tās, bet tās aizmugurējai malai jāatrodas vienā līmenī ar zāģēšanas galda virsmu vai nedaudz virs tās. Iestatīšana – Izņemiet galda ieliktni (32). – Ar sešstūra stieņatslēgu (37) griežot četras regulējošās skrūves (79), iestatiet tās vajadzīgajā līmenī. Uzglabāšana un transportēšana Instrumenta elementu uzglabāšana (attēli R1−R6) Uzglabāšanas laikā uz elektroinstrumenta iespējams droši nostiprināt vairākus tā elementus. – Noskrūvējiet paralēlo palīgvadotni (52) no paralēlās vadotnes (8). – Ievietojiet visas noņemtās instrumenta daļas uzglabāšanas stiprinājumos uz tā korpusa (skatīt zemāk sniegto tabulu). Attē

Instrumenta elements Nodalījums uzglabāšanai R1 Aizsargpārsegs(6) Iekariniet turētāja (22) izgriezumos un nostipriniet, pievelkot fiksējošo sviru (49)

Stiprinošo elementu komplekts „Paralēlajai palīgvadotnei“ (39) Iespiediet turētājos (80)

Uzsūkšanas adapteris (41) Iebīdiet noturskavās (81)

Rezerves zāģa asmeņi Iekariniet zāģa asmeņu nodalījumā (82) un Attē

Instrumenta elements Nodalījums uzglabāšanai nostipriniet pārsegu (14) ar stiprinošo uzgriezni (12). R3 Gredzenatslēga (15) Iekariniet zāģa asmeņu nodalījumā (82) un nostipriniet pārsegu (14) ar stiprinošo uzgriezni (12). R3 Bīdstienis (13) Nostipriniet ar stiprinošo uzgriezni (12)

Sešstūra stieņatslēga (37) Iebīdiet turētājā (83) R4 Paralēlā vadotne (8) Iebīdiet paralēlās vadotnes nodalījumā (36) R5 Leņķa vadotne (3) Iebīdiet noturskavā (23)

• Paralēlā palīgvadotne (52) Iebīdiet paralēlās palīgvadotnes nodalījumā un nostipriniet ar noturskavu (84) Elektroinstrumenta pārnešana Pirms elektroinstrumenta transportēšanas veiciet šādas darbības: – Pārvietojiet elektroinstrumentu transporta stāvoklī. – Noņemiet visus piederumus, ko nevar stingri nostiprināt uz elektroinstrumenta. Ja iespējams, transportēšanas laikā ievietojiet rezerves zāģa asmeņus noslēdzamā futrālī. – Zāģēšanas galda paplašinātāju(11) pilnībā iebīdiet un nostipriniet, nospiežot lejup fiksējošo rokturi(18). – Pilnībā iebīdiet zāģēšanas galda pagarinātāju (10) un pievelciet vadstieņu (24) fiksēšanas skrūves (38). – Uztiniet elektrokabeli uz kabeļa turētāja(42). – Celiet un transportējiet, turot aiz pārnešanas rokturiem(4). u Elektroinstrumenta transportēšanas laikā tā pacelšanai un nostiprināšanai izmantojiet vienīgi transportēšanas ierīces, bet ne aizsargierīces. Apkalpošana un apkope Apkalpošana un tīrīšana u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. u Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsLietuvių k. | 449 Tīrīšana Ik reizi pēc pabeigtas darba operācijas attīriet izstrādājumu un tā daļas no putekļiem un skaidām ar saspiesta gaisa strūklu vai otu. Elektroinstrumenta eļļošana Smērviela: Motoru eļļa SAE 10/SAE 20 – Vajadzības gadījumā ieeļļojiet elektroinstrumentu norādītajās vietās (attēls S). Bosch pilnvarotā remonta darbnīcā šie darbi tiks veikti ātri un kvalitatīvi. u Atbrīvojoties no izlietotajām smērvielām un tīrīšanas līdzekļiem, ņemiet vērā ar apkārtējās vides aizsardzību saistītos apsvērumus. Ievērojiet spēkā esošos priekšrakstus un noteikumus. Pasākumi trokšņa samazināšanai Pasākumi, ko var veikt ražotājs: – Pakāpeniska palaišana – Piegāde komplektā ar īpaši izstrādātu zāģa asmeni ar samazinātu trokšņa līmeni Pasākumi, ko var veikt lietotājs: – Veiciet montāžu uz stabilas darba virsmas, kas ļauj samazināt vibrāciju – Izmantojiet īpaši izstrādātus zāģa asmeņus ar samazinātu trokšņa līmeni, – Regulāra tīriet zāģa asmeni un elektroinstrumentu Piederumi Izstrādājuma numurs Putekļu maisiņš 2 605 411 205 Leņķa vadotne 2 610 015 508 Bīdstienis 2 610 015 022 Darba galds GTA6000 0 601 B24 100 Zāģa asmeņi kokam un plākšņu materiāliem, paneļiem un līstēm Derīgi šādiem tipiem: 3 601 M30 402/ p. 432
• Zāģa asmens 254x 30 mm, 40 zobu 2 608 640 443 Zāģa asmens 254x 30 mm, 60 zobu 2 608 640 444 Derīgi šādiem tipiem: 3 601 M30 442/ B2 Zāģa asmens 254 x 25,4 mm, 40 zobu p. 4

Deklarācija par atbilstību ES standartiem Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem. Galda ripzāģis Izstrādājuma numurs
