MANUAL DE UTILIZADOR GCM 350254 Professional BOSCH

Servicio técnico y atención al cliente El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su produc- to, así como sobre piezas de recambio. Las representacio- nes gráficas tridimensionales e informaciones de repuestos se encuentran también bajo: www.bosch-pt.com El equipo asesor de aplicaciones de Bosch le ayuda gustosa- mente en caso de preguntas sobre nuestros productos y sus accesorios. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10dígitos que fi- gura en la placa de características del producto. España Robert Bosch España S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Para efectuar su pedido online de recambios o pedir la reco- gida para la reparación de su máquina, entre en la página www.herramientasbosch.net. Tel. Asesoramiento al cliente: 902 531 553 Fax: 902 531554 Direcciones de servicio adicionales se encuentran bajo: www.bosch-pt.com/serviceaddresses Eliminación Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente. ¡No arroje las herramientas eléctricas a la basu- ra! Sólo para los países de laUE: Conforme a la Directiva Europea 2012/19/UE sobre apara- tos eléctricos y electrónicos inservibles, tras su transposi- ción en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico. El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)78 | Português Português Instruções de segurança Indicações gerais de advertência para ferramentas elétricas AVISO Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde bem todas as advertências e instruções para futura referência. O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere‑se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho u Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. u Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. u Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho. Segurança elétrica u A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. u Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. u Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. u Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá‑la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. u Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. u Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. Segurança de pessoas u Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. u Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. u Evitar uma colocação em funcionamento involuntária. Assegure‑se de que a ferramenta eléctrica esteja desligada, antes de conectá‑la à alimentação de rede e/ou ao acumulador, antes de levantá‑la ou de transportá‑la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. u Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. u Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. u Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. u Se for possível montar dispositivos de aspiração ou de recolha, assegure‑se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. u Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsPortuguês | 79 Utilização e manuseio cuidadoso de ferramentas elétricas u Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. u Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. u Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. u Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes. u Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. u Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. u Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. u Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas. Serviço u Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Instruções de segurança para serras circulares de mesa Indicações relacionadas com as proteções u Mantenha as proteções no devido lugar. As proteções devem estar em perfeitas condições de funcionamento e devidamente montadas. Uma proteção que esteja solta, danificada ou que não esteja a funcionar corretamente deverá ser reparada ou substituída. u Utilize sempre a proteção do disco de serra e a cunha abridora em todas as operações de corte completo. Nas operações de corte completo nas quais o disco de serra corta completamente através da espessura da peça de trabalho, a proteção e outros dispositivos de segurança ajudam a reduzir o risco de ferimentos. u Volte a colocar o sistema de proteção imediatamente após a conclusão de uma operação (tal como a ensambladura) que exija a remoção da proteção e/ou da cunha abridora. A proteção e a cunha abridora ajudam a reduzir o risco de ferimentos. u Certifique-se de que o disco de serra não está em contacto com a proteção, com a cunha abridora ou com a peça de trabalho antes de ligar o interruptor. O contacto inadvertido destes itens com o disco de serra pode provocar uma situação de rico. u Ajuste a cunha abridora tal como descrito neste manual de instruções. O espaçamento, posicionamento e alinhamento incorretos pode tornar a cunha abridora ineficaz na redução da probabilidade do efeito de coice. u Para que a cunha abridora funcione devidamente, esta tem de ser engatada na peça de trabalho. A cunha abridora é ineficaz ao cortar peças de trabalho que são demasiado curtas para engatar na cunha abridora. Sob estas condições, a cunha abridora não poderá evitar o efeito de coice. u Utilize o disco de serra apropriado para a cunha abridora. Para que a cunha abridora funcione devidamente, o diâmetro do disco de serra tem de se adaptar à cunha abridora apropriada e o corpo do disco de serra tem de ser mais fino do que a espessura da cunha abridora e a largura de corte do disco de serra tem de ser mais ampla do que a espessura da cunha abridora. Indicações relacionadas com os procedimentos de corte u PERIGO: Nunca coloque os dedos ou as mãos nas proximidades ou em linha com o disco de serra. Um momento de desatenção ou um deslize pode fazer com que a sua mão avance na direção do disco de serra e resultar em ferimentos pessoais graves. u Faça avançar a peça de trabalho para o disco de serra apenas contra o sentido de rotação. Se fizer avançar a peça de trabalho no mesmo sentido que o disco de serra está a rodar acima da mesa, pode fazer com que a peça de trabalho e a sua mão sejam puxados na direção do disco de serra. u Nunca utilize o calibre de meia-esquadria para fazer avançar a peça de trabalho ao efetuar cortes longitudinais e não utilize a guia de corte como batente longitudinal ao efetuar cortes transversais com o calibre de meia-esquadria. Ao guiar a peça de trabalho com a guia de corte e o calibre de meia- esquadria em simultâneo aumenta a probabilidade de o disco de serra bloquear e produzir o efeito de coice. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)80 | Português u Ao efetuar cortes longitudinais, aplique sempre a força de avanço da peça de trabalho entre a guia de corte e o disco de serra. Utilize um suporte para empurrar quando a distância entre a guia de corte e o disco de serra for inferior a 150 mm e utilize um bloco para empurrar quando a distância for inferior a 50 mm. Os dispositivos de "auxílio ao trabalho" mantêm as suas mãos a uma distância segura do disco de serra. u Utilize apenas o suporte para empurrar fornecido pelo fabricante ou fabricado de acordo com as instruções. Este suporte para empurrar garante uma distância suficiente da mão em relação ao disco de serra. u Nunca utilize um suporte para empurrar danificado ou cortado. Um suporte para empurrar danificado pode partir-se e fazer com que a sua mão deslize para o disco de serra. u Não execute qualquer operação à "mão livre". Utilize sempre a guia de corte ou o calibre de meia-esquadria para posicionar e guiar a peça de trabalho. À "mão livre" significa usar as suas mãos para suportar ou guiar a peça de trabalho, em vez de uma guia de corte ou calibre de meia-esquadria. O corte à mão livre resulta em desalinhamentos, bloqueios e efeitos de coice. u Nunca coloque as suas mãos nas proximidades ou acima de um disco de serra em rotação. O manuseamento da peça de trabalho pode resultar num contacto acidental com o disco de serra em movimento. u Providencie um suporte auxiliar da peça de trabalho nas partes posterior e/ou laterais da mesa da serra para peças de trabalho compridas e/ou largas para as manter niveladas. Uma peça de trabalho comprida e/ou larga tem uma tendência para rodar na extremidade da mesa, causando perda de controlo, bloqueio e efeito de coice no disco de serra. u Faça avançar a peça de trabalho com um ritmo uniforme. Não dobre nem torça a peça de trabalho. Se ocorrer um encravamento, desligue a ferramenta imediatamente, desligue a ferramenta da tomada e, a seguir, elimine o encravamento. O encravamento do disco de serra pela peça de trabalho pode provocar o efeito de coice ou parar o motor. u Não retire os pedaços do material cortado enquanto a serra estiver em funcionamento. O material pode ficar preso entre a guia de corte ou o interior da proteção e o disco de serra, puxando os dedos para o disco de serra. Antes de retirar o material, desligue a serra e espere até que o disco de serra pare. u Ao efetuar cortes longitudinais em peças de trabalho com uma espessura inferior a 2 mm, utilize uma guia de corte auxiliar em contacto com a superfície superior da mesa. Uma peça de trabalho fina pode ficar presa sob a guia de corte e produzir um efeito de coice. Causas do efeito de coice e indicações relacionadas O efeito de coice é uma reação súbita da peça de trabalho devido a um disco de serra entalado ou bloqueado ou a uma linha de corte desalinhada na peça de trabalho em relação ao disco de serra ou quando uma parte da peça de trabalho bloqueia entre o disco de serra e a guia de corte ou outro objeto fixo. Muito frequentemente, durante o efeito de coice, a peça de trabalho é levantada da mesa a partir da parte posterior do disco de serra e é projetada na direção do operador. O efeito de coice é o resultado de uma utilização abusiva e/ ou condições ou procedimentos incorretos de utilização da serra e pode ser evitado tomando as precauções indicadas abaixo. u Nunca se coloque diretamente em linha com o disco de serra. Posicione sempre o seu corpo do mesmo lado do disco de serra no qual se encontra guia de corte. O efeito de coice pode projetar a peça de trabalho a alta velocidade na direção de qualquer pessoa que se encontre à frente e em linha com o disco de serra. u Nunca coloque as mãos por cima ou atrás do disco de serra para puxar ou apoiar a peça de trabalho. Poderá ocorrer um contacto acidental com o disco de serra ou o efeito de coice poderá arrastar os seus dedos para o disco de serra. u Nunca segure nem pressione a peça de trabalho que está a ser cortada contra o disco de serra em rotação. Se pressionar a peça de trabalho que está a ser cortada contra o disco de serra, irá criar uma condição de bloqueio e um efeito de coice. u Alinhe a guia de corte de forma a que esta fique paralela com o disco de serra. Uma guia de corte mal alinhada irá apertar a peça de trabalho contra o disco de serra e criar um efeito de coice. u Utilize uma "guia com dedos" para guiar a peça de trabalho contra a mesa e a guia de corte ao realizar cortes parciais tais como ensambladura. Uma "guia com dedos" ajuda a controlar a peça de trabalho na eventualidade de um efeito de coice. u Apoie painéis grandes para reduzir o risco de entalamento e o efeito de coice do disco de serra. Os painéis grandes tendem a abater sob o seu próprio peso. O(s) apoio(s) deve(m) ser colocado(s) sob todas as partes do painel suspensas a partir da superfície superior da mesa. u Tenha especial cuidado ao cortar uma peça de trabalho que está torcida, entrançada, deformada ou que não possui uma aresta reta para que possa ser guiada com um calibre de meia-esquadria ou ao longo da guia de corte. Uma peça de trabalho deformada, entrançada ou torcida é instável e provoca o desalinhamento do corte com o disco de serra e, por conseguinte, o bloqueio e efeito de coice. u Nunca corte mais do que uma peça de trabalho, empilhada na vertical ou horizontal. O disco de serra pode engatar em uma ou mais peças e provocar o efeito de coice. u Quando reiniciar a serra com o disco de serra na peça, centre o disco de serra no corte para que os dentes da serra não fiquem engatados no material. Se o disco de 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsPortuguês | 81 serra bloquear, pode levantar a peça de trabalho e provocar um efeito de coice quando a serra for reiniciada. u Mantenha os discos de serra limpos, afiados e com orientação suficiente. Nunca utilize discos de serra deformados ou discos de serra com dentes rachados ou partidos. Os discos de serra afiados e devidamente orientados minimizam o bloqueio, a paragem e o efeito de coice. Indicações relacionadas com o procedimento operacional da serra circular de mesa u Desligue a serra circular de mesa e desligue o cabo de alimentação ao remover o adaptador da mesa, ao substituir o disco de serra ou ao efetuar ajustes na proteção da cunha abridora ou na proteção do disco de serra, e quando a máquina é deixada sem supervisão. As medidas preventivas evitarão os acidentes. u Nunca deixe a serra circular de mesa a funcionar sem supervisão. Desligue-a e não abandone a ferramenta até esta parar completamente. Uma serra a funcionar sem supervisão constitui um risco sem controlo. u Coloque a serra circular de mesa numa área de trabalho bem iluminada e plana onde possa assegurar uma posição firme e equilibrada. Esta deverá ser instalada numa área com espaço suficiente que permita manusear facilmente a sua peça de trabalho. As áreas apertadas e escuras e com pisos irregulares e escorregadios podem levar à ocorrência de acidentes. u Limpe e remova frequentemente a serradura debaixo da mesa da serra e/ou o dispositivo de recolha do pó. A serradura acumulada é combustível e pode autoinflamar-se. u A serra circular de mesa deve ser fixada. Uma serra circular de mesa que não esteja devidamente fixada pode mover-se ou tombar. u Remova as ferramentas, aparas de madeira, etc. da mesa antes de ligar a serra circular de mesa. Uma distração ou um potencial bloqueio poderá ser perigoso. u Utilize sempre discos de serra com furos interiores de tamanho e forma corretos (diamante versus redondo). Os discos de serra que não coincidam com o hardware de montagem da serra ficam descentrados, causando perda de controlo. u Nunca utilize elementos de montagem do disco de serra danificados ou incorretos, tais como flanges, anilhas, parafusos ou porcas de disco de serra. Esses elementos de montagem foram especialmente concebidos para a sua serra, para uma operação segura e excelente rendimento. u Nunca suba para cima da serra circular de mesa, não a utilize como escadote. Poderão ocorrer ferimentos graves se a ferramenta tombar ou se houver um contacto inadvertido com a ferramenta de corte. u Certifique-se de que o disco de serra é instalado para rodar no sentido correto. Não utilize discos de lixa, catrabuchas tipo tacho ou discos abrasivos numa serra circular de mesa. A instalação inadequada do disco de serra ou a utilização de acessórios não recomendados pode provocar ferimentos graves. Instruções de segurança adicionais u Para a montagem do disco de serra é necessário usar luvas de proteção. Existe perigo de ferimentos. u Não use discos de serra de aço HSS. Estes discos de serra podem quebrar facilmente. u Nunca utilize a ferramenta elétrica sem o encaixe de mesa. Substitua um encaixe de mesa com defeito. Sem um encaixe de mesa em perfeitas condições pode sofrer ferimentos no disco de serra. u Mantenha o local de trabalho limpo. As misturas de materiais são muito perigosas. Pó de metal leve pode queimar ou explodir. u Selecione o disco de serra apropriado para o material com que deseja trabalhar. u Só utilizar discos de serra que correspondam aos dados caraterísticos indicados nesta instrução de serviço e na ferramenta elétrica e que sejam controlados conforme EN847‑1 e respetivamente marcados. u Só usar lâminas de serra recomendadas pelo fabricante desta ferramenta elétrica e apropriadas para o material com que deseja trabalhar. u Desloque a peça apenas contra o disco de serra em rotação. Caso contrário há risco de um contragolpe, se a lâmina de serra se enganchar na peça a ser trabalhada. Símbolos Os seguintes símbolos podem ser importantes para a utilização da sua ferramenta elétrica. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos facilita a utilização segura e aprimorada da ferramenta elétrica. Símbolos e seus significados Mantenha as mãos afastadas da área de corte enquanto a ferramenta elétrica estiver em funcionamento. Há perigo de ferimentos se houver contacto com o disco de serra. Use óculos de proteção. Use proteção auditiva. Ruídos podem provocar a surdez. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)82 | Português Símbolos e seus significados Use uma máscara de proteção contra pó. 3 601 M30 402 3 601 M30 432 3 601 M30 462 3 601 M30 472 ø 30 mm

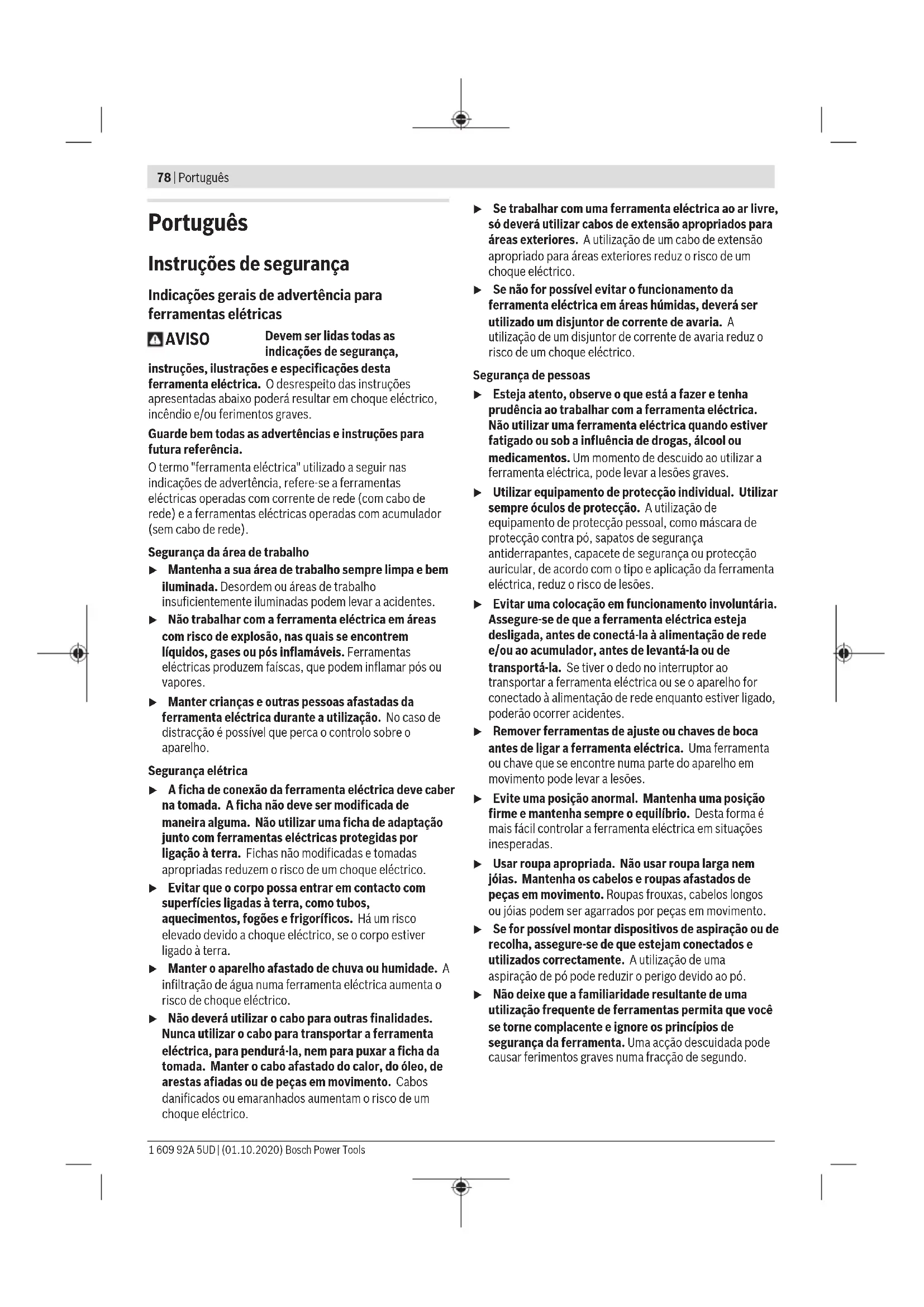

Observe as dimensões do disco de serra. Não deve haver folga entre o diâmetro do orifício e o veio da ferramenta. Se for necessária a utilização de peças redutoras, certifique-se de que as dimensões da peça redutora são adequadas para a espessura da base do disco e ao diâmetro do furo do disco de serra, assim como o diâmetro do veio da ferramenta. Se possível, use a peça redutora fornecida junto com o disco de serra. O diâmetro do disco de serra tem de corresponder à indicação no símbolo.

a O diâmetro do disco de serra pode ser no máximo de 254mm. b A espessura da cunha abridora é de 2,3mm. c O sentido de corte dos dentes (sentido da seta no disco de serra) tem de coincidir com o sentido da seta na cunha abridora. d Ao substituir o disco de serra, certifique-se de que a largura de corte não é inferior a 2,4mm e que a espessura da base do disco não é superior a 2,2mm. Caso contrário, existe o risco que a cunha abridora prender na peça. A espessura da cunha abridora é de 2,3mm. A altura máxima possível da peça é de 79mm. Indica o sentido de rotação da manivela para afundar (posição de transporte) e elevar (posição de trabalho) o disco de serra. Indica a posição da alavanca de bloqueio para fixar o disco de serra e ao ajustar o ângulo de meia-esquadria vertical (disco de serra oscilável). Símbolos e seus significados Sentido de rotação do parafuso serrilhado para fixar/soltar a guia angular na mesa deslizante. Se necessário, aplique óleo na ferramenta elétrica nos locais indicados. As ferramentas elétricas da classe de proteção II são reforçadas ou têm isolamento duplo. Com a marcação CE, o fabricante confirma que a ferramenta elétrica está em conformidade com as diretivas da UE aplicáveis. Descrição do produto e do serviço Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves. Respeite as figuras na parte da frente do manual de instruções. Utilização adequada A ferramenta elétrica é destinada à utilização como aparelho estacionário, para cortes longitudinais e transversais, retos, em madeira dura e macia, assim como placas de aglomerado de madeira e de fibras. São possíveis ângulos de meia- esquadria horizontais de −60° a +60° e ângulos de meia- esquadria verticais de -1° a 47°. Utilizando os respetivos discos de serra é possível serrar perfis de alumínio e de plástico. Componentes ilustrados A numeração dos componentes ilustrados refere‑se à apresentação da ferramenta elétrica na página de esquemas. (1) Escala para distância entre o disco de serra e a guia paralela (2) Carro deslizante (3) Guia angular (4) Pega de transporte (5) Autocolante para identificar a linha de corte (6) Cobertura de proteção (7) Cunha abridora (8) Guia paralela (9) Ranhura de guia para a guia angular (10) Prolongamento da mesa de serra 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsPortuguês | 83 (11) Conjunto de extensão da mesa de serra (12) Porca de fixação para a cobertura do depósito para os discos de serra e para pendurar o pau para empurrar (13) Pau para empurrar (14) Cobertura do depósito para os discos de serra (15) Chave anular (24mm; 23mm) (16) Furos para montagem (17) Mesa de serra (18) Punho de aperto para conjunto de extensão da mesa de serra (19) Roda manual (20) Manivela para subir e descer o disco de serra (21) Capa de segurança do interruptor de ligar/desligar (22) Suporte para armazenamento da cobertura de proteção (23) Gancho de suporte para armazenamento da guia angular (24) Barra de guia do prolongamento da mesa de serra (25) Batente para ângulo de meia-esquadria de 45° (vertical) (26) Alavanca de bloqueio para ajustar o ângulo vertical de meia-esquadria (27) Escala para ângulo de meia-esquadria (vertical) (28) Batente para ângulo de meia-esquadria de 0° (vertical) (29) Punho de aperto para carro deslizante (30) Ranhura de guia em V na mesa de serra para a guia paralela (31) Parafuso de ajuste para a força de aperto da guia paralela (32) Inserto de mesa (33) Disco de serra (34) Calha perfilada (35) Ranhura de guia para a guia paralela (36) Depósito da guia paralela (37) Chave sextavada interior (5mm) (38) Parafuso de travamento para prolongamento da mesa de serra (39) Conjunto de fixação «Guia paralela adicional» (40) Expulsão de aparas (41) Adaptador de aspiração (42) Suporte para o cabo (43) Conjunto de fixação "Prolongamento da mesa de serra" (44) Guia em forma de V da guia paralela (45) Placa base (46) Alavanca de aperto da cunha abridora (47) Pino de posicionamento para a cunha abridora (48) Entalhe para inserto de mesa (49) Alavanca de aperto da cobertura de proteção (50) Pinos de guia da cobertura de proteção (51) Punho de aperto da guia paralela (52) Guia paralela adicional (53) Calha de guia da guia angular (54) Parafuso serrilhado para fixar a guia angular (55) Conjunto de fixação "Calha perfilada" (56) Porca serrilhada da calha perfilada (57) Cobertura inferior do disco de serra (58) Parafuso de fixação da cobertura inferior do disco de serra (59) Porca de aperto (60) Alavanca de bloqueio do veio (61) Flange de aperto (62) Flange de admissão (63) Veio da ferramenta (64) Indicador de ângulo (vertical) (65) Manípulo de fixação para qualquer ângulo de meia- esquadria (horizontal) (66) Indicador de ângulo (horizontal) na guia angular (67) Chapa de ajuste (68) Lente (69) Indicador de distância da mesa de serra (70) Tecla para ligar (71) Parafuso de fenda em cruz para ajustar o batente

(72) Parafuso para indicador de ângulo (vertical) (73) Parafuso de fenda em cruz para ajustar o batente 45° (74) Parafusos de sextavado interior (5mm) à frente para ajustar a paralelidade do disco de serra (75) Parafusos de sextavado interior (5mm) atrás para ajustar a paralelidade do disco de serra (76) Parafuso para o indicador de distância da mesa de serra (77) Parafusos de sextavado interior (5mm) para ajustar o paralelismo da guia paralela (78) Parafuso para o indicador de distância da guia paralela (79) Parafusos de ajuste para inserto de mesa (80) Suporte para o armazenamento do conjunto de fixação "Guia paralela adicional" (81) Gancho de suporte para o armazenamento do adaptador de aspiração (82) Depósito para discos de serra (83) Suporte para o armazenamento da chave sextavada interior (84) Gancho de suporte para o armazenamento da guia paralela adicional Bosch Power Tools 1 609 92A 5UD | (01.10.2020)84 | Português Dados técnicos Serra circular de mesa GTS 10 XC GTS 10 XC GTS 10 XC Número de produto 3 601 M30 402 3 601 M30 472 3 601 M30 432 3 601 M30 462 Potência nominal absorvida W 2100 2000 1650 Tensão nominal V 220−240 230 110 Frequência Hz 50/60 50/60 50/60 N.° de rotações em vazio r.p.m. 3200 4200 4200 Limitação de corrente de arranque ● ● ● Travão de funcionamento por inércia ● ● ● Proteção contra sobrecarga ● ● ● Peso conforme EPTA-Procedure 01:2014 kg 35,0 35,0 35,0 Classe de proteção / II / II / II Dimensões (incluindo elementos do aparelho amovíveis) Largura x Profundidade x Altura mm 810 x 768 x 343 810 x 768 x 343 810 x 768 x 343 Medidas de discos de serra apropriados Diâmetro do disco de serra mm 254 254 254 Espessura da base do disco mm < 2,2 < 2,2 < 2,2 min. espessura/torção dos dentes mm > 2,4 > 2,4 > 2,4 Diâmetro do furo mm 30 30 30 Serra circular de mesa GTS 10 XC GTS 10 XC Número de produto 3 601 M30 442 3 601 M30 4B2 Potência nominal absorvida W − 2100 Corrente nominal A 9,1 − Tensão nominal V 220−240 220 Frequência Hz 50/60 60 N.° de rotações em vazio r.p.m. 3200 3200 Limitação de corrente de arranque ● ● Travão de funcionamento por inércia ● ● Proteção contra sobrecarga ● ● Peso conforme EPTA-Procedure 01:2014 kg 35,0 35,0 Classe de proteção / II / II Dimensões (incluindo elementos do aparelho amovíveis) Largura x Profundidade x Altura mm 810 x 768 x 343 810 x 768 x 343 Medidas de discos de serra apropriados Diâmetro do disco de serra mm 254 254 Espessura da base do disco mm < 2,2 < 2,2 min. espessura/torção dos dentes mm > 2,4 > 2,4 Diâmetro do furo mm 25,4 25,4 Dimensões máximas da peça: (ver "Máximas dimensões da peça a ser trabalhada", Página90) Informação sobre ruídos Os valores de emissão de ruído foram determinados de acordo comEN 62841-3-1. O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora92dB(A); nível de potência sonora105dB(A). Incerteza K=3dB. Utilizar proteção auditiva! 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsPortuguês | 85 O nível de emissões sonoras indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado e pode ser utilizado para a comparação de ferramentas elétricas. Ele também é apropriado para uma avaliação provisória da emissão sonora. O nível de emissões sonoras indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora para o período completo de trabalho. Para uma estimação exata da emissão sonora, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora durante o completo período de trabalho. Montagem u Evitar um arranque involuntário da ferramenta elétrica. A ficha de rede não deve estar conectada à alimentação elétrica durante a montagem e durante todos trabalhos na ferramenta elétrica. Volume de fornecimento Antes de colocar a ferramenta elétrica em funcionamento pela primeira vez, deverá verificar se todas as peças especificadas abaixo foram fornecidas: Lista do material a fornecer – Serra circular de mesa com lâmina de serra montada(33) e cunha abridora(7) – Guia angular(3) – Calha perfilada(34) – Conjunto de fixação "calha perfilada"(55) (chapa guia, porca serrilhada , parafuso, anilha plana) – Guia paralela(8) – Guia paralela adicional(52) – Conjunto de fixação "guia paralela adicional"(39) (3 parafusos de fixação, 3 anilhas, 3 porcas de orelhas) – Cobertura de proteção(6) – Extensão da mesa(10) – Conjunto de fixação "Extensão da mesa"(43) (2 parafusos de fixação, 2 anilhas, 1 chave de bocas) – Chave sextavada interior(37) – Chave anular(15) – Cobertura do depósito para discos de serra(14) – Pau para empurrar(13) – Inserto de mesa(32) – Adaptador de aspiração(41) Nota: verifique se a ferramenta elétrica apresenta danos. Antes de continuar a utilizar a ferramenta elétrica, deverá controlar cuidadosamente todos os dispositivos de segurança e peças levemente danificadas e verificar se estão a funcionar corretamente. Verifique se as peças móveis funcionam perfeitamente e não emperram, ou se há peças danificadas. Todas as peças devem ser montadas corretamente e corresponder a todas exigências, para que seja assegurado um funcionamento impecável. Dispositivos de segurança e peças danificados devem ser devidamente reparados ou substituídos por uma oficina especializada. Ferramentas necessárias além das fornecidas: – Chave de fenda – Chave de estrela – Calibre angular Montagem de componentes individuais – Retire todas as peças fornecidas cuidadosamente das respetivas embalagens. – Remova todo o material de embalagem da ferramenta elétrica e dos acessórios fornecidos. – Abra a grelha de fundo (45) e remova o material de embalagem por baixo do bloco do motor (ver figura a). Diretamente na carcaça estão fixos os seguintes elementos do aparelho: pau para empurrar (13), chave anular (15), chave sextavada interior (37), guia paralela (8), guia angular (3), adaptador de aspiração (41), guia paralela adicional (52) com conjunto de fixação (39), cobertura de proteção (6). – Assim que necessitar um destes elementos do aparelho, retire o mesmo com cuidado do depósito de armazenamento. Ver também as figuras R1 – R6. Posicionar a cunha abridora (ver figurasb1–b2) Nota: Se necessário, deverá limpar todas as partes a montar antes de serem posicionadas. – Rode a manivela (20) para a direita até ao batente, para que o disco de serra (33) se encontre na posição mais alta possível sobre a mesa de serra. – Soltar a alavanca de aperto (46). – Empurre a cunha abridora (7) no sentido da alavanca de aperto (46), até poder ser puxada para cima. – Puxe a cunha abridora totalmente para cima de forma a que fique posicionada exatamente sobre o centro do disco de serra. – Deixe os dois pinos (47) engatarem nos furos inferiores na cunha abridora e volte a apertar a alavanca de aperto (46). Montar o inserto de mesa (ver figurac) – Engate o inserto de mesa (32) nos entalhes traseiros (48) do compartimento da ferramenta. – Desloque o inserto de mesa para baixo. – Pressione o inserto de mesa até ele encaixar à frente no compartimento da ferramenta. A parte da frente do inserto de mesa (32) tem de ficar à face ou um pouco abaixo da mesa de serra, a parte de trás tem de estar à face ou um pouco acima da mesa de serra. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)86 | Português Montar a cobertura de proteção (ver figurasd1–d2) Nota: Monte a cobertura de proteção apenas, se a cunha abridora na posição mais alta estiver posicionada exatamente acima do meio do disco de serra (ver figurab2). Não monte a cobertura de proteção, se a cunha abridora se encontrar na posição mais baixa (estado de fornecimento ou posição de serrar ranhuras (ver figurab1). – Solte a alavanca de aperto (49) e retire a cobertura de proteção (6) do suporte (22). – Com uma mão segure a proteção do disco de serra (calha de metal superior) da cobertura de proteção (6) e com a outra mão puxe a alavanca de aperto (49) para cima. – Empurre os pinos de guia (50) para trás na ranhura na cunha abridora (7). – Empurre a cobertura de proteção (6) para baixo, até a proteção do disco de serra (calha de metal superior) ficar paralela à superfície da mesa de serra (17). – Pressione a alavanca de aperto (49) para baixo. A alavanca de aperto tem de engatar nítida e audivelmente e a cobertura de proteção (6) tem de estar bem montada e de forma segura. u Verifique antes de cada utilização se a cobertura de proteção se move sem problemas. Não utilize a ferramenta elétrica, se a cobertura de proteção não se mover livremente e não se fechar de imediato. Montar prolongamento da mesa de serra (ver figura e) Para a montagem use o conjunto de fixação "Prolongamento da mesa de serra" (43) (2 parafuso de fixação, 2 anilhas, 1 chave de bocas). – Aparafuse o prolongamento da mesa de serra (10) com as barras de guia (24). Para tal fixe as barras com a chave de bocas, enquanto aperta os parafusos de fixação com a chave sextavada interior. Os entalhes no prolongamento da mesa de serra têm de estar virados para cima. Montar a guia paralela (ver figuraf) A guia paralela (8) pode ser montada à esquerda ou à direita do disco de serra. – Solte o punho de aperto (51) da guia paralela (8). Desta forma, é aliviada a guia em V (44). – Coloque primeiro a guia paralela com a guia em V na ranhura de guia (30) da mesa de serra. Depois, posicione a guia paralela na ranhura de guia dianteira (35) da mesa de serra. A guia paralela pode agora ser deslocada como desejar. – Para fixar a guia paralela pressione o punho de aperto (51) para baixo. Montar a guia paralela adicional (ver figurag) Para cortar peças estreitas e em ângulo de meia- esquadria vertical tem de montar a guia paralela adicional (52) na guia paralela (8). A guia paralela adicional, poder ser montada opcionalmente à esquerda ou a direita na guia paralela (8). Para a montagem use o conjunto de fixação "Guia paralela adicional" (39) (2 parafuso de fixação, 2 anilhas, 2 porcas de orelhas). – Introduza os parafusos de fixação nos furos laterais na guia paralela (8). – As cabeças dos parafusos servem de guia para a guia paralela adicional. – Desloque a guia paralela adicional (52) sobre as cabeças dos parafusos de fixação. – Coloque as anilhas sobre os parafusos de fixação e aperte os parafusos com a ajuda das porcas de orelhas. Montar a guia angular (ver figura h1 − h2) – Introduza a guia (53) da guia angular (3) numa das ranhuras de guia (9) previstas para o fim da mesa de serra. Nota: A posição da guia angular pode ser fixada apertando o parafuso serrilhado (54) no carril corrediço (2). Para encostar melhor peças compridas, a guia angular pode ser prolongada através da calha perfilada (34). – Se necessário, monte a calha perfilada com a ajuda do conjunto de fixação (55) na guia angular. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretivas para os materiais a serem processados, vigentes no seu país. A aspiração de pó/de aparas pode ser bloqueada por pó, aparas ou por estilhaços da peça a ser trabalhada. – Desligue a ferramenta elétrica e retire a ficha de rede da tomada. – Aguarde até que o disco de serra esteja completamente parado. – Verifique a causa do bloqueio e elimine-a. u Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição. u Para evitar o perigo de incêndio ao serrar alumínio, esvazie a expulsão de aparas e a cobertura inferior do disco de serra e não use aspiração de aparas. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsPortuguês | 87 Aspiração externa (ver figurai) Use o adaptador de aspiração (41) fornecido, para ligar um aspirador à expulsão de aparas (40). – Insira bem o adaptador de aspiração (41) e a mangueira de aspiração. O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco. Limpar a cobertura inferior do disco de serra (ver figura

Para remover estilhaços da peça e aparas grandes, pode abrir a cobertura inferior do disco de serra (57). – Desligar a ferramenta elétrica e puxar a ficha de rede da tomada. – Aguardar até que o disco de serra esteja completamente parado. – Vire a ferramenta elétrica para o lado. – Solte os dois parafusos de fixação da placa base (45) com a chave sextavada (37) e abra a tampa do fundo. – Solte o parafuso de fixação (58) e abra a cobertura inferior do disco de serra (57). – Remova os estilhaços da peça e as aparas. – Feche a tampa inferior do disco de serra e aparafusar novamente. Reatarraxe a placa de base. – Coloque a ferramenta elétrica na posição de trabalho. Montagem estacionária ou flexível u Para assegurar um manuseio seguro, é necessário que, antes da utilização, a ferramenta elétrica seja montada sobre uma superfície de trabalho plana e estável (p.ex. bancada de trabalho). Montagem numa superfície de trabalho (ver figurak) – Fixe a ferramenta elétrica à superfície de trabalho com uma união roscada apropriada. Os orifícios (16) servem para esse efeito. Montagem numa mesa de trabalho Bosch (ver figural) As mesas de trabalho da Bosch (p.ex. GTA 6000) oferecem firmeza à ferramenta elétrica, sobre qualquer solo, devido aos pés de altura ajustável. u Ler todas as indicações de aviso e instruções fornecidas com a mesa de trabalho. O desrespeito das indicações de aviso e das instruções pode causar choque elétrico, queimaduras e/ou ferimentos graves. u Montar corretamente a mesa de trabalho, antes de montar a ferramenta elétrica. É importante que a montagem seja perfeita, para evitar o risco de desmoronamento. – Monte a ferramenta elétrica na posição de transporte sobre a mesa de trabalho. Trocar o disco de serra (ver figurasm1−m4) u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Para a montagem do disco de serra é necessário usar luvas de proteção. Existe perigo de ferimentos. u Só utilizar discos de serra com uma máxima velocidade admissível superior à velocidade da marcha em vazio da ferramenta elétrica. u Só utilizar discos de serra que correspondam aos dados caraterísticos indicados nesta instrução de serviço e na ferramenta elétrica e que sejam controlados conforme EN847‑1 e respetivamente marcados. u Utilize apenas discos de serra recomendados pelo fabricante desta ferramenta elétrica e adequados para o material com que deseja trabalhar. Assim evita um sobreaquecimento das pontas dos dentes de serra e o derretimento do plástico a trabalhar. u Só usar lâminas de serra recomendadas pelo fabricante desta ferramenta elétrica e apropriadas para o material com que deseja trabalhar. u Não use discos de serra de aço HSS. Estes discos de serra podem quebrar facilmente. Desmontar o disco de serra – Rode a manivela (20) para a direita até ao batente, para que o disco de serra (33) se encontre na posição mais alta possível sobre a mesa de serra. – Abra a alavanca de aperto (49) e retire a cobertura de proteção (6) para fora da ranhura na cunha abridora (7). – Levante com uma chave de parafusos o inserto de mesa (32) à frente e retire-o do compartimento da ferramenta. – Rode a porca de aperto (59) com a chave anular (15) e puxe ao mesmo tempo a alavanca de bloqueio do veio (60) até esta engatar. – Manter a alavanca de travamento do veio puxada e desatarraxar a porca de aperto no sentido contrário dos ponteiros do relógio. – Retire o flange de aperto (61). – Retire o disco de serra (33). Montar o disco de serra Se necessário, deverá limpar todas as partes antes de serem montadas. – Coloque o novo disco de serra no flange de admissão (62) do veio da ferramenta (63). Nota: Não uso discos de serra demasiado pequenos. A folga radial entre disco de serra e cunha abridora só pode ser de no máximo 3−8mm. u Durante a montagem, deverá observar que o sentido de corte dos dentes (sentido da seta sobre o disco de corte) coincida com o sentido da seta sobre a cunha abridora! – Coloque o flange de aperto (61) e a porca de aperto (59). Bosch Power Tools 1 609 92A 5UD | (01.10.2020)88 | Português – Rode a porca de aperto (59) com a chave anular (15) e puxe ao mesmo tempo a alavanca de bloqueio do veio (60) até esta engatar. – Apertar a porca de aperto no sentido dos ponteiros do relógio. – Volte a colocar o inserto de mesa (32). – Volte a montar a cobertura de proteção (6). Funcionamento u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Posição de transporte e de trabalho do disco de serra Posição de transporte – Remova a cobertura de proteção (6), retire o inserto de mesa (32) e posicione a cunha abridora (7) na posição mais baixa. Volte a colocar o inserto de mesa (32). – Rode a manivela (20) para a esquerda, até que os dentes do disco de serra (33) se encontrarem por baixo da mesa de serra (17). – Empurre o conjunto de extensão da mesa de serra (11) totalmente para dentro. Pressione o punho de aperto (18) para baixo. Desta forma, o conjunto de extensão da mesa de serra está fixo. Posição de trabalho – Posicione a cunha abridora (7) na posição mais alta precisamente ao centro do disco de serra, introduza o inserto de mesa (32) e monte a cobertura de proteção (6). – Rode a manivela (20) para a direita, até que os dentes superiores do disco de serra (33) se encontrem a aprox. 3−6mm por cima da peça. Aumentar a mesa de serra Apoiar ou escorar as extremidades de peças compridas e pesadas. Conjunto de extensão da mesa de serra (ver figura A) O conjunto de extensão da mesa de serra (11) amplia a mesa de serra (17) para a direita. – Puxe o punho de aperto (18) para o conjunto de extensão da mesa de serra totalmente para cima. – Puxe o conjunto de extensão da mesa de serra (11) para fora até ao comprimento desejado. – Pressione o punho de aperto (18) para baixo. Desta forma, o conjunto de extensão da mesa de serra está fixo. Prolongamento da mesa de serra (ver figura B) O prolongamento da mesa de serra (10) aumenta a mesa de serra (17) para trás. – Solte o parafuso de fixação (38) na barra de guia esquerda. – Puxar o prolongamento da mesa de serra (10) para fora até ao comprimento desejado. – Para fixar a posição, aperte bem o parafuso de fixação (38). No caso de peças de trabalho mais pesadas tem de apoiar o prolongamento da mesa de serra. Carril corrediço (ver figura C) Através do carril corrediço (2) podem ser serradas peças até uma largura máxima de 350mm. Ao mesmo é alcançada uma precisão mais elevada ao serrar, sobretudo em combinação com o guia angular (3) (ver "Serrar ângulos de meia-esquadria horizontais com auxílio do carril corrediço", Página91). – Puxe o punho de aperto (29) para o carril corrediço totalmente para cima. O carril corrediço deve poder ser deslocado completamente para frente e para trás. Ajustar ângulos de meia-esquadria verticais e horizontais Após uso intensivo, deverá controlar, e se necessário corrigir, os ajustes básicos da ferramenta elétrica, para assegurar cortes precisos. Ajustar ângulos de meia-esquadria verticais (disco de serra) (ver figura D) O ângulo de meia-esquadria vertical pode ser ajustado numa faixa de -1° a 47°. – Solte a alavanca com retenção (26) para a esquerda. Nota: Ao soltar a alavanca com retenção, o disco de serra oscila, devido à gravidade, para uma posição que corresponde aproximadamente a 30°. – Puxe ou pressione a roda manual (19) ao longo do fundo, até o indicador de ângulo (64) mostre o ângulo de meia- esquadria vertical desejado. – Segure a roda manual nesta posição e volte a apertar a alavanca de bloqueio (26). Para ajustar de forma rápida e precisa os ângulos padrões verticais 0° e 45° existem batentes ajustados de fábrica ((28), (25)). Ajustar ângulos de meia-esquadria horizontais (guia angular) (verfiguraE) Nota: Para podas de rejuvenescimento (cunhas grandes) utilize os respetivos dispositivos. O ângulo de meia-esquadria horizontal pode ser ajustado numa faixa de60° (à esquerda) até60° (à direita). – Solte o manípulo de fixação(65), caso este esteja apertado. – Rode a guia angular, até o indicador de ângulo(66) exibir o ângulo de meia-esquadria horizontal desejado. – Aperte novamente o manípulo de fixação(65). Para ajustar de forma rápida e precisa ângulos de meia- esquadria horizontais muito usados, a guia angular(3) tem parafusos batente para os ângulos de 45° (à esquerda e à direita) e de 0°. – Solte o manípulo de fixação(65), caso este esteja apertado. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsPortuguês | 89 – Vire a chapa de ajuste(67) para fora. – Rode a guia angular de forma a que a rosca do parafuso batente desejado esteja à direita da chapa de ajuste. – Vire a chapa de ajuste(67) para dentro e rode a guia angular, até que a rosca do parafuso batente encoste na chapa de ajuste. – Aperte novamente o manípulo de fixação(65). Ajustar a guia paralela A guia paralela(8) pode ser montada à esquerda (escala preta) ou à direita (escala prateada) do disco de serra. A marcação na lupa (68) mostra a distância ajustada da guia paralela até ao disco de serra na escala (1). Posicione a guia paralela no lado desejado do disco de serra. Ajustar a guia paralela com a mesa de serra não aberta – Solte o punho de aperto (51) da guia paralela (8). Desloque a guia paralela, até a marcação na lupa (68) mostre a distância desejada em relação ao disco de serra. Com a mesa de serra não aberta, é válida a inscrição inferior da escala prateada (1). – Para fixar, pressione o punho de aperto (51) outra vez para baixo. Ajustar a guia paralela com a mesa de serra aberta (ver figuraF) – Posicionar a guia paralela no lado direito do disco de serra. Desloque a guia paralela, até a marcação na lupa (68) na escala inferior mostrar 33 cm. Para fixar, pressione o punho de aperto (51) outra vez para baixo. – Puxe o punho de aperto (18) para o conjunto de extensão da mesa de serra totalmente para cima. – Puxe o conjunto de extensão da mesa de serra (11) totalmente para fora, até o indicador de distância (69) exibir a distância desejada em relação ao disco de serra na escala superior. – Pressione o punho de aperto (18) para baixo. Desta forma, o conjunto de extensão da mesa de serra está fixo. Ajustar a guia paralela adicional (ver figuraG) Para cortar peças estreitas e em ângulo de meia- esquadria vertical tem de montar a guia paralela adicional (52) na guia paralela (8). A guia paralela adicional, poder ser montada opcionalmente à esquerda ou a direita na guia paralela (8). Peças podem ser emperradas entre a guia paralela e o disco de serra, podem ser puxadas pelo disco de serra a subir e então atiradas para longe. Portanto deverá ajustar a guia paralela adicional, de modo que a extremidade de guia termine na área entre o dente dianteiro do disco de serra e o canto dianteiro da cunha abridora. – Para tal, solte todas as porcas de orelhas do conjunto de fixação (39) e desloque a guia paralela adicional, até só servirem para fixação os dois parafusos dianteiros. – Reapertar as porcas de orelhas. Ajustar a cunha abridora A cunha abridora (7) evita que o disco de serra (33) fique entalado da ranhura de corte. Caso contrário há risco de um contragolpe, se o disco de serra se enganchar na peça a ser trabalhada. Por isso, certifique-se de que a cunha abridora está sempre corretamente montada: – A folga radial entre disco de serra e cunha abridora só pode ser de no máximo 3−8mm. – A espessura da cunha abridora deve ser menor do que a largura de corte e maior do que a espessura da base do disco. – A cunha abridora deve sempre estar em uma linha com o disco de serra. – Para cortes normais é necessário que a cunha abridora esteja sempre na posição mais alta possível. Ajustar a altura da cunha abridora (ver figuraH) Para serrar ranhuras é necessário ajustar a altura da cunha abridora. u Utilize a ferramenta elétrica para ranhurar ou ensamblar apenas com o respetivo dispositivo de proteção adequado (p.ex. cobertura de proteção em túnel, pente de pressão). – Abra a alavanca de aperto(49) e retire a cobertura de proteção(6) para fora da ranhura na cunha abridora(7). Para proteger a tampa de proteção contra danos, deposite-a no suporte (22) previsto para o efeito na carcaça (ver também a figuraR1). – Rode a manivela(20) para a direita até ao batente, para que o disco de serra(33) se encontre na posição mais alta possível sobre a mesa de serra. – Solte a alavanca de aperto (46). – Puxe a cunha abridora dos pinos(47) (puxe a alavanca de aperto(46) um pouco para fora) e empurre a cunha abridora(7) para baixo, até ao batente. – Deixe os dois pinos (47) engatarem nos furos superiores na cunha abridora e volte a apertar a alavanca de aperto (46). Colocação em funcionamento u Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica. Ligar (ver figura I1) – Vire a cobertura de segurança (21) para cima. – Para a colocação em funcionamento pressione a tecla para ligar verde (70). Bosch Power Tools 1 609 92A 5UD | (01.10.2020)90 | Português Desligar (ver figuraI2) – Pressione a cobertura de segurança (21). Falha de corrente O interruptor de ligar/desligar é o chamado interruptor de tensão nula, que impede o rearranque da ferramenta elétrica após uma falha e corrente (p.ex. retirar a ficha de rede durante o funcionamento). Para colocar de seguida a ferramenta elétrica novamente a funcionar, tem de premir novamente a tecla para ligar verde (70). Instruções de trabalho Indicações gerais para serrar u Antes de todos os cortes, deverá assegura-se de que a lâmina de serra não possa de modo algum entrar em contacto com os limitadores nem com quaisquer outras partes do aparelho. u Utilize a ferramenta elétrica para ranhurar ou ensamblar apenas com o respetivo dispositivo de proteção adequado (p.ex. cobertura de proteção em túnel, pente de pressão). u Não use a ferramenta elétrica para abrir ranhuras (ranhura terminada na peça). Proteger a lâmina de serra contra golpes e pancadas. A lâmina de serra não deve ser exposta a nenhuma pressão lateral. A cunha abridora deve estar alinhada com a lâmina de serra, para evitar que a peça a ser trabalhada possa emperrar. Não trabalhe peças empenadas. A peça tem de ter sempre um lado reto para encostar na guia paralela. Guarde sempre o pau para empurrar na ferramenta elétrica. Posição do operador (ver figuraJ) u Nunca se coloque diretamente em linha com o disco de serra. Posicione sempre o seu corpo do mesmo lado do disco de serra no qual se encontra guia de corte. O efeito de coice pode projetar a peça de trabalho a alta velocidade na direção de qualquer pessoa que se encontre à frente e em linha com o disco de serra. – Mantenha as mãos, os dedos e os braços afastados do disco de serra em rotação. Observe as seguintes indicações: – Manter a peça a ser trabalhada seguramente com ambas as mãos e premir firmemente contra a mesa de serra. – Para peças estreitas e para cortar em ângulo de meia- esquadria vertical, utilize sempre o pau para empurrar(13) fornecido e a guia paralela adicional(52). Marcar a linha de corte (ver figura K) – Aponte a espessura do dispo de serra no autocolante amarelo redondo (5). Assim a peça pode ser exatamente posicionada para ser serrada, sem que a cobertura de proteção tenha que ser aberta. Máximas dimensões da peça a ser trabalhada Ângulo de meia-esquadria vertical Altura máx. da peça [mm]

Serrar Serrar cortes a direito – Ajuste a guia paralela (8) à largura de corte desejada. – Coloque a peça sobre a mesa de serrar em frente à cobertura de proteção (6). – Suba e desça o disco de serra através da manivela (20) para cima ou para baixo até que os dentes superiores do disco de serra (33) se encontrem a aprox. 3−6mm por cima da peça. – Ligue a ferramenta elétrica. – Serrar a peça com avanço uniforme. Se exercer demasiada pressão, as pontas do disco de serra podem sobreaquecer e a peça pode ser danificada. – Desligue a ferramenta elétrica e aguarde até o disco de serra estar completamente parado. Serrar ângulos verticais de meia-esquadria – Ajustar o ângulo de meia-esquadria vertical desejado do disco de serra. Com o disco de serra inclinado para a esquerda, a guia paralela(8) tem de estar à direita do disco de serra. – Siga os passo de trabalho de acordo com: (ver "Serrar cortes a direito", Página90) Serrar ângulos de meia-esquadria horizontais (ver figuraL) – Ajustar o ângulo de meia-esquadria horizontal desejado na guia angular (3). – Coloque a peça na calha perfilada (34). O perfil não deve encontrar-se na linha de corte. Solte neste caso a porca serrilhada (56) e desloque a calha perfilada. – Suba e desça o disco de serra através da manivela (20) para cima ou para baixo até que os dentes superiores do disco de serra (33) se encontrem a aprox. 3−6mm por cima da peça. – Ligar a ferramenta elétrica. – Com uma mão, pressione a peça contra a calha perfilada (34) e, com a outra mão, empurre a guia angular no manípulo de fixação (65) lentamente na ranhura de guia (9) para a frente. – Desligue a ferramenta elétrica e aguarde até o disco de serra estar completamente parado. Serrar ângulos de meia-esquadria horizontais com o carril corrediço travado – Ajustar o ângulo de meia-esquadria horizontal desejado na guia angular(3). 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsPortuguês | 91 – A guia angular(3) tem de se poder mover livremente na ranhura de guia(9) (à esquerda ou à direita). Para tal, solte o parafuso serrilhado(54). – Siga os passo de trabalho de acordo com: (ver "Serrar cortes a direito", Página90) Serrar ângulos de meia-esquadria horizontais com auxílio do carril corrediço – Ajustar o ângulo de meia-esquadria horizontal desejado na guia angular(3). – Puxe o punho de aperto(29) para o carro deslizante totalmente para cima e puxe o carro deslizante(2) para a frente. – Coloque a peça sobre a mesa de serrar em frente à cobertura de proteção(6). – Posicione a guia angular(3) à frente da peça na ranhura de guia esquerda (9). Bloqueie esta posição, apertando o parafuso serrilhado(54). – Siga os passo de trabalho de acordo com: (ver "Serrar cortes a direito", Página90) Verificar e realizar os ajustes básicos Após uso intensivo, deverá controlar, e se necessário corrigir, os ajustes básicos da ferramenta elétrica, para assegurar cortes precisos. Para tal são necessárias experiência e ferramentas especiais. Uma oficina de serviço pós-venda Bosch executa este trabalho de forma rápida e fiável. Ajustar batentes para ângulo de meia-esquadria vertical 0°/45° – Coloque a ferramenta elétrica na posição de trabalho. – Ajuste um ângulo de meia-esquadria vertical do disco de serra de 0°. – Retire a cobertura de proteção (6). Verificar (ver figuraM1) – Ajuste o calibre angular para 90° e coloque-o sobre a mesa de serra (17). O lado do calibre angular tem de ficar alinhado em todo o comprimento com o disco de serra (33). Ajustar (ver figuraM2) – Solte o parafuso (71). Desta forma pode ser deslocado o batente 0° (28). – Solte a alavanca de bloqueio (26). – Desloque a roda manual (19) contra o batente 0°, até o lado do calibre angular ficar alinhado no comprimento completo com o disco de serra. – Segure a roda manual nesta posição e volte a apertar a alavanca de bloqueio (26). – Reaperte o parafuso (71). Se, após o ajuste, o indicador de ângulo (64) não estiver em linha com a marca de 0° da escala (27), soltar o parafuso (72) com uma chave de fenda em cruz convencional e alinhar o indicador de ângulo ao longo da marca de 0°. Repita os passos de trabalho acima mencionados respetivamente para o ângulo de meia-esquadria vertical de 45° (soltar o parafuso (73); deslocar o batente 45° (25)). O indicador de ângulo (64) não pode ser deslocado de novo ao fazê-lo. Paralelismo do disco de serra em relação às ranhuras de guia da guia angular (ver figuraN) – Coloque a ferramenta elétrica na posição de trabalho. – Retire a cobertura de proteção (6). Verificar – Marque com um lápis o primeiro dente de serra esquerdo, que está visível atrás por cima do inserto de mesa. – Ajuste o calibre angular para 90° e coloque-o na aresta da ranhura de guia (9). – Desloque o lado do calibre angular, até o mesmo tocar no dente de serra marcado, e leia a distância entre o disco de serra e a ranhura de guia. – Rode o disco de serra, até o dente marcado ficar à frente por cima do inserto de mesa. – Deslocar o calibre angular ao longo da ranhura de guia até o dente marcado da serra. – Medir novamente a distância entre o disco de serra e a ranhura de guia. As duas distâncias medidas devem ser idênticas. Ajustar – Solte os parafusos de sextavado interior (74) à frente por baixo da mesa de serra e os parafusos de sextavado interior (75) atrás por baixo da mesa de serra com a chave sextavada interior (37) fornecida. – Mova lentamente o disco de serra, até o mesmo ficar paralelo à ranhura de guia (9). – Reaperte todos os parafusos (74) e (75). Ajustar indicador de distância da mesa de serra (ver figuraO) – Posicionar a guia paralela no lado direito do disco de serra. Desloque a guia paralela, até a marcação na lupa(68) na escala inferior mostrar33 cm. Para fixar, pressione o punho de aperto(51) outra vez para baixo. – Puxe o punho de aperto(18) totalmente para cima e puxe o conjunto de extensão da mesa de serra(11) para fora até ao batente. Verificar O indicador de distância (69) tem de mostrar na escala superior (1) o valor idêntico ao da marcação na lupa (68) da escala inferior (1). Ajustar – Puxe o conjunto de extensão da mesa de serra (11) para fora até ao batente. – Solte o parafuso (76) com uma chave de fenda em cruz e alinhe o indicador de distância (69) ao longo da marca de 33 cm da escala superior (1). Ajustar o paralelismo da guia paralela (ver figuraP) – Coloque a ferramenta elétrica na posição de trabalho. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)92 | Português – Retire a cobertura de proteção (6). – Solte o punho de aperto (51) da guia paralela e desloque- o até o mesmo tocar no disco de serra. Verificar A guia paralela (8) tem de tocar no disco de serra em todo o seu comprimento. Ajustar – Solte os parafusos de sextavado interior (77) com a chave sextavada interior (37) fornecida. – Mova lentamente a guia paralela (8), até a mesma tocar no disco de serra em todo o seu comprimento. – Mantenha a guia paralela nesta posição e pressione o punho de aperto (51) novamente para baixo. – Volte a apertar os parafusos de sextavado interior (77). Ajustar a força de aperto da guia paralela A força de aperto da guia paralela (8) pode ceder após utilização frequente. – Aperte o parafuso de ajuste (31) até ser possível fixar novamente a guia paralela na mesa de serrar. Ajustar a lupa do guia paralela (ver figuraP) – Coloque a ferramenta elétrica na posição de trabalho. – Retire a cobertura de proteção(6). – Desloque a guia paralela(8) da direita até a mesma tocar no disco de serra. Verificar A marcação da lupa (68) tem de estar alinhada com a marca de 0 mm na escala (1). Ajustar – Solte o parafuso (78) com uma chave de fenda em cruz e alinhe a marcação ao longo da marca de 0 mm. Ajustar o nível do inserto de mesa (ver figuraQ) Verificar A parte da frente do inserto de mesa (32) tem de ficar à face ou um pouco abaixo da mesa de serra, a parte de trás tem de estar à face ou um pouco acima da mesa de serra. Ajustar – Retire o inserto de mesa (32). – Ajuste com a chave sextavada interior (37) o nível certo para os quatro parafusos de ajuste (79). Arrecadação e transporte Guardar os elementos do aparelho (verfiguraR1−R6) A ferramenta elétrica permite fixar de forma segura determinados elementos do aparelho para os guardar. – Solte a guia paralela adicional(52) da guia paralela(8). – Coloque todas as peças soltas do aparelho nos respetivos depósitos de armazenamento na carcaça (ver a tabela seguinte). Figu

Cobertura de proteção(6) pendurar do entalhe do suporte(22) e apertar com a alavanca de aperto (49) Figu

Conjunto de fixação "Guia paralela adicional"(39) engatar nos suportes(80)

Adaptador de aspiração(41) inserir nos ganchos de suporte(81)

Discos de serra não utilizados engatar no depósito para discos de serra(82) e fixar a cobertura(14) por cima com a porca de fixação(12) R3 Chave anular(15) engatar no depósito para discos de serra(82) e fixar a cobertura(14) por cima com a porca de fixação(12)

Pau para empurrar(13) fixar com a porca de fixação(12)

Guia paralela adicional(52) inserir no depósito da guia paralela adicional e fixar com o gancho de suporte(84) Transportar a ferramenta elétrica Antes de um transporte da ferramenta elétrica é necessário executar os seguintes passos: – Coloque a ferramenta elétrica na posição de transporte. – Remover todos os acessórios que não estão montados firmemente na ferramenta elétrica. Se possível, os discos de serra não utilizados devem ser colocados dentro de um recipiente fechado durante o transporte. – Empurre o conjunto de extensão da mesa de serra(11) totalmente para dentro e pressione o punho de aperto(18) para baixo para o fixar. – Empurre o prolongamento da mesa de serra(10) totalmente para dentro e aperte os parafusos de travamento(38) nas barras de guia(24). – Enrole o cabo de corrente elétrica no suporte para o cabo(42). – Utilize as pegas de transporte(4) para elevar ou transportar. u Ao transportar a ferramenta elétrica, utilizar apenas os dispositivos de transporte e nunca os dispositivos de proteção. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsPortuguês | 93 Manutenção e assistência técnica Manutenção e limpeza u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança. Limpeza Após cada etapa de trabalho deverá remover o pó e as aparas, soprando com ar comprimido ou limpando com um pincel. Lubrificação da ferramenta elétrica Lubrificante: Óleo para motores SAE 10/SAE 20 – Se necessário, lubrifique a ferramenta elétrica com óleo nos locais indicados (ver figuraS). Uma oficina de serviço pós-venda Bosch autorizada executa estes trabalhos de forma rápida e fiável. u Elimine os materiais de lubrificação e limpeza de forma ecológica. Respeite as disposições legais. Medidas para a redução de ruídos Medidas tomadas pelo fabricante: – Arranque suave – Fornecimento com um disco de serra especialmente desenvolvido para a redução de ruídos Medidas tomadas pelo utilizador: – Montagem com poucas vibrações, sobre uma superfície de trabalho firme – Utilização de discos de serra com funções redutoras de ruídos – Limpeza regular do disco de serra e da ferramenta elétrica Acessórios Número de produto Saco de pó 2 605 411 205 Guia angular 2 610 015 508 Pau para empurrar 2 610 015 022 Mesa de trabalho GTA6000 0 601 B24 100 Discos de serra para madeira e materiais de placas, painéis e tramelas Válido para os seguintes tipos: 3 601 M30 402/... 432/... 462/... 472 Disco de serra 254x30mm, 40 dentes

Número de produto Disco de serra 254x30mm, 60 dentes

Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos mencio- nados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas. Serra circular de mesa N.° do produto
