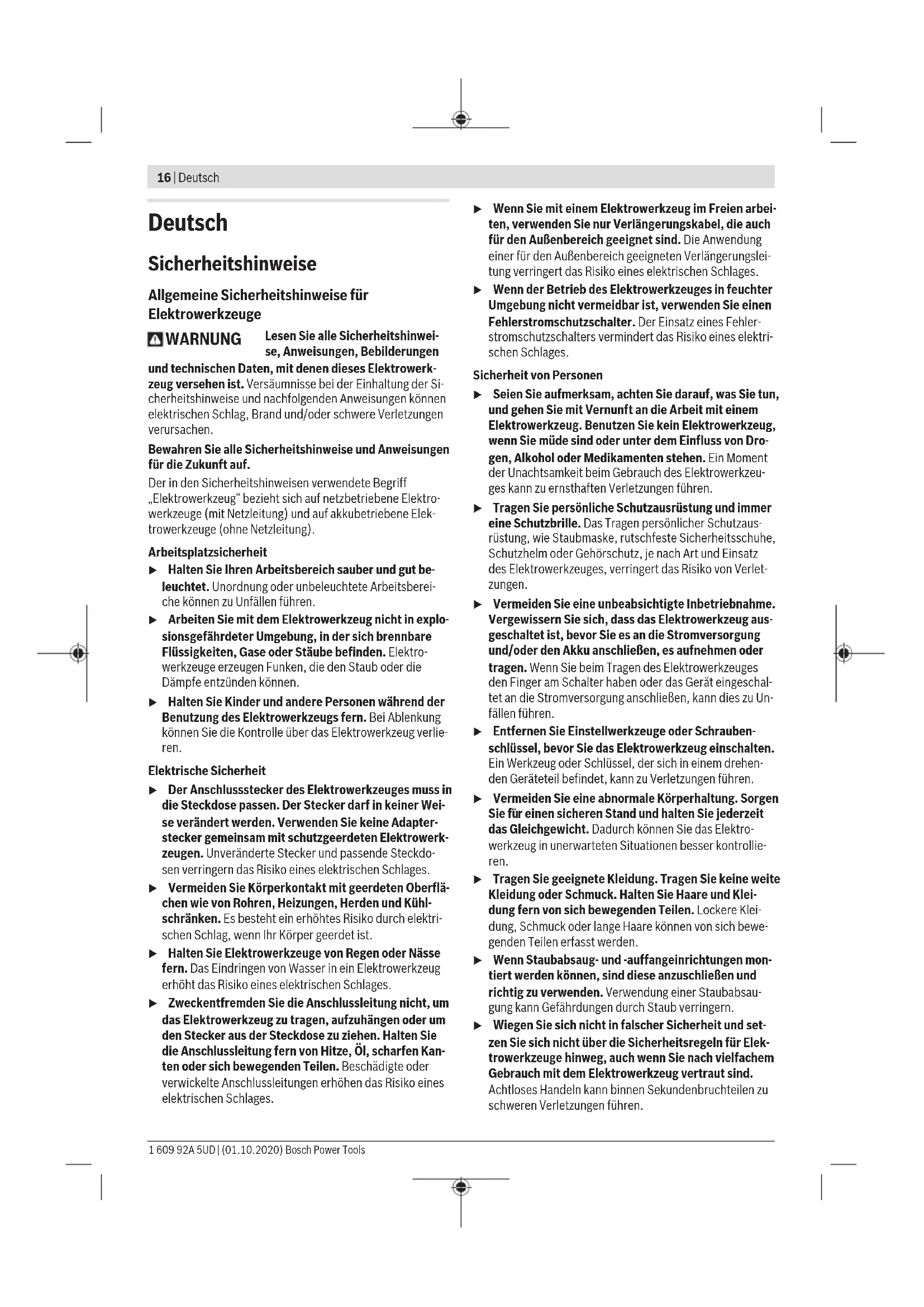

(84) (52) Bosch Power Tools 1 609 92A 5UD | (01.10.2020)16 | Deutsch Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerk- zeug versehen ist. Versäumnisse bei der Einhaltung der Si- cherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzleitung) und auf akkubetriebene Elek- trowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie- ren. Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungslei- tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeu- ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verlet- zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie fu

r einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollie- ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei- dung fern von sich bewegenden Teilen. Lockere Klei- dung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek- trowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsDeutsch | 17 Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie fu

r Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Ge- räteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit die- sem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Tei- le gebrochen oder so beschädigt sind, dass die Funkti- on des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes re- parieren. Viele Unfälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen fur andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. u Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen er- lauben keine sichere Bedienung und Kontrolle des Elek- trowerkzeugs in unvorhergesehenen Situationen. Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Tischkreissägen Schutzabdeckungsbezogene Sicherheitshinweise u Lassen Sie Schutzabdeckungen montiert. Schutzabde- ckungen müssen in funktionsfähigem Zustand und richtig montiert sein. Lockere, beschädigte oder nicht richtig funktionierende Schutzabdeckungen müssen re- pariert oder ersetzt werden. u Verwenden Sie für Trennschnitte stets die Sägeblatt- Schutzabdeckung und den Spaltkeil. Für Trennschnitte, bei denen das Sägeblatt vollständig durch die Werkstück- dicke sägt, verringern die Schutzabdeckung und andere Sicherheitseinrichtungen das Risiko von Verletzungen. u Befestigen Sie nach Fertigstellung von Arbeitsvorgän- gen (z.B. Falzen), bei denen das Entfernen von Schutz- abdeckung und/oder Spaltkeil erforderlich ist, unver- züglich wieder das Schutzsystem. Die Schutzabde- ckung und der Spaltkeil verringern das Risiko von Verlet- zungen. u Stellen Sie vor dem Einschalten des Elektrowerkzeugs sicher, dass das Sägeblatt nicht die Schutzabdeckung, den Spaltkeil oder das Werkstück berührt. Versehentli- cher Kontakt dieser Komponenten mit dem Sägeblatt kann zu einer gefährlichen Situation führen. u Justieren Sie den Spaltkeil gemäß der Beschreibung in dieser Betriebsanleitung. Falsche Abstände, Position und Ausrichtung können der Grund dafür sein, dass der Spaltkeil einen Rückschlag nicht wirksam verhindert. u Damit der Spaltkeil funktionieren kann, muss er auf das Werkstück einwirken. Bei Schnitten in Werkstücke die zu kurz sind, um den Spaltkeil in Eingriff kommen zu lassen, ist der Spaltkeil unwirksam. Unter diesen Bedin- gungen kann ein Rückschlag nicht durch den Spaltkeil verhindert werden. u Verwenden Sie das für den Spaltkeil passende Säge- blatt. Damit der Spaltkeil richtig wirkt, muss der Säge- blattdurchmesser zu dem entsprechenden Spaltkeil pas- sen, das Stammblatt des Sägeblatts dünner als der Spalt- keil sein und die Zahnbreite mehr als die Spaltkeildicke betragen. Sicherheitshinweise für Sägeverfahren u GEFAHR Kommen Sie mit Ihren Fingern und Hän- den nicht in die Nähe des Sägeblatts oder in den Säge- bereich. Ein Moment der Unachtsamkeit oder ein Ausrut- schen könnte Ihre Hand zum Sägeblatt hin lenken und zu ernsthaften Verletzungen führen. u Führen Sie das Werkstück nur entgegen der Drehrich- tung dem Sägeblatt zu. Zuführen des Werkstücks in der gleichen Richtung wie die Drehrichtung des Sägeblatts oberhalb des Tisches kann dazu führen, dass das Werk- stück und Ihre Hand in das Sägeblatt gezogen werden. u Verwenden Sie bei Längsschnitten niemals den Geh- rungsanschlag zur Zuführung des Werkstücks, und verwenden Sie bei Querschnitten mit dem Gehrungs- anschlag niemals zusätzlich den Parallelanschlag zur Längeneinstellung. Gleichzeitiges Führen des Werk- stücks mit dem Parallelanschlag und dem Gehrungsan- schlag erhöht die Wahrscheinlichkeit, dass das Sägeblatt klemmt und es zum Rückschlag kommt. u Üben Sie bei Längsschnitten die Zuführkraft auf das Werkstück immer zwischen Anschlagschiene und Sä- geblatt aus. Verwenden Sie einen Schiebestock, wenn der Abstand zwischen Anschlagschiene und Sägeblatt weniger als 150 mm, und einen Schiebeblock, wenn Bosch Power Tools 1 609 92A 5UD | (01.10.2020)18 | Deutsch der Abstand weniger als 50 mm beträgt. Derartige Ar- beitshilfsmittel sorgen dafür, dass Ihre Hand in sicherer Entfernung zum Sägeblatt bleibt. u Verwenden Sie nur den mitgelieferten Schiebestock des Herstellers oder einen, der anweisungsgemäß hergestellt ist. Der Schiebestock sorgt für ausreichen- den Abstand zwischen Hand und Sägeblatt. u Verwenden Sie niemals einen beschädigten oder an- gesägten Schiebestock. Ein beschädigter Schiebestock kann brechen und dazu führen, dass Ihre Hand in das Sä- geblatt gerät. u Arbeiten Sie nicht “freihändig”. Verwenden Sie immer den Parallelanschlag oder den Gehrungsanschlag um das Werkstück anzulegen und zu führen. “Freihändig” bedeutet, das Werkstück statt mit Parallelanschlag oder Gehrungsanschlag mit den Händen zu stützen oder zu führen. Freihändiges Sägen führt zu Fehlausrichtung, Ver- klemmen und Rückschlag. u Greifen Sie nie um oder über ein sich drehendes Säge- blatt. Das Greifen nach einem Werkstück kann zu unbe- absichtigter Berührung mit dem sich drehenden Säge- blatt führen. u Stützen Sie lange und/oder breite Werkstücke hinter und/oder seitlich des Sägetischs ab, so dass diese waagrecht bleiben. Lange und/oder breite Werkstücke neigen dazu, am Rand des Sägetischs abzukippen; dies führt zum Verlust der Kontrolle, Verklemmen des Säge- blatts und Rückschlag. u Führen Sie das Werkstück gleichmäßig zu. Verbiegen oder verdrehen Sie das Werkstück nicht. Falls das Sä- geblatt verklemmt, schalten Sie das Elektrowerkzeug sofort aus, ziehen Sie den Netzstecker und beheben Sie die Ursache für das Verklemmen. Das Verklemmen des Sägeblatts durch das Werkstück kann zu Rückschlag oder zum Blockieren des Motors führen. u Abgesägtes Material kann sich zwischen Sägeblatt und Anschlagschiene oder in der Schutzabdeckung festsetzen und beim Entfernen Ihre Finger in das Sä- geblatt ziehen. Schalten Sie die Säge aus und warten Sie, bis das Sägeblatt zum Stillstand gekommen ist, bevor Sie das Material entfernen. u Verwenden Sie für Längsschnitte an Werkstücken, die dünner als 2 mm sind, einen Zusatz-Parallelanschlag, der Kontakt mit der Tischoberfläche hat. Dünne Werk- stücke können sich unter dem Parallelanschlag verkeilen und zu Rückschlag führen. Rückschlag – Ursachen und entsprechende Sicherheitshinweise Ein Rückschlag ist die plötzliche Reaktion des Werkstücks in- folge eines hakenden, klemmenden Sägeblattes oder eines bezogen auf das Sägeblatt schräg geführten Schnitts in das Werkstück, oder wenn ein Teil des Werkstücks zwischen Sä- geblatt und Parallelanschlag oder einem anderen feststehen- den Objekt eingeklemmt wird. In den meisten Fällen wird bei einem Rückschlag das Werk- stück durch den hinteren Teil des Sägeblatts erfasst, vom Sägetisch angehoben und in Richtung des Bedieners ge- schleudert. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Tischkreissäge. Er kann durch geeignete Vor- sichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. u Stellen Sie sich nie in direkter Linie mit dem Säge- blatt. Halten Sie sich immer auf der Seite zum Säge- blatt, auf der sich auch die Anschlagschiene befindet. Bei einem Rückschlag kann das Werkstück mit hoher Ge- schwindigkeit auf Personen geschleudert werden, die vor und in einer Linie mit dem Sägeblatt stehen. u Greifen Sie niemals über oder hinter das Sägeblatt um das Werkstück zu ziehen oder zu stützen. Es kann zu unbeabsichtigter Berührung mit dem Sägeblatt kommen oder ein Rückschlag kann dazu führen, dass Ihre Finger in das Sägeblatt gezogen werden. u Halten und drücken Sie das Werkstück, welches abge- sägt wird, niemals gegen das sich drehende Sägeblatt. Drücken des Werkstücks, welches abgesägt wird, gegen das Sägeblatt führt zu Verklemmen und Rückschlag. u Richten Sie die Anschlagschiene parallel zum Säge- blatt aus. Eine nicht ausgerichtete Anschlagschiene drückt das Werkstück gegen das Sägeblatt und erzeugt einen Rückschlag. u Verwenden Sie bei verdeckten Sägeschnitten (z.B. Falzen) einen Druckkamm um das Werkstück gegen Tisch und Anschlagschiene zu führen. Mit einem Druck- kamm können Sie das Werkstück bei Rückschlag besser kontrollieren. u Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu ver- mindern. Große Platten können sich unter ihrem Eigen- gewicht durchbiegen. Platten müssen überall dort abge- stützt werden, wo sie die Tischoberfläche überragen. u Seien Sie besonders vorsichtig beim Sägen von Werk- stücken, die verdreht, verknotet, verzogen sind oder nicht über eine gerade Kante verfügen, an der sie mit einem Gehrungsanschlag oder entlang einer An- schlagschiene geführt werden können. Ein verzogenes, verknotetes oder verdrehtes Werkstück ist instabil und führt zur Fehlausrichtung der Schnittfuge mit dem Säge- blatt, Verklemmen und Rückschlag. u Sägen Sie niemals mehrere aufeinander oder hinter- einander gestapelte Werkstücke. Das Sägeblatt könnte ein oder mehrere Teile erfassen und einen Rückschlag verursachen. u Wenn Sie eine Säge, deren Sägeblatt im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sä- geblatt im Sägespalt so, dass die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es das Werkstück anheben und einen Rückschlag verursa- chen, wenn die Säge erneut gestartet wird u Halten Sie Sägeblätter sauber, scharf und ausrei- chend geschränkt. Verwenden Sie niemals verzogene Sägeblätter oder Sägeblätter mit rissigen oder gebro- 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsDeutsch | 19 chenen Zähnen. Scharfe und richtig geschränkte Säge- blätter minimieren Klemmen, Blockieren und Rückschlag. Sicherheitshinweise für die Bedienung von Tischkreissägen u Schalten Sie die Tischkreissäge aus und trennen Sie sie vom Netz, bevor Sie den Tischeinsatz entfernen, das Sägeblatt wechseln, Einstellungen an Spaltkeil oder der Sägeblattschutzabdeckung vornehmen, und wenn die Maschine unbeaufsichtigt gelassen wird. Vorsichtsmaßnahmen dienen der Vermeidung von Unfäl- len. u Lassen Sie die Tischkreissäge nie unbeaufsichtigt lau- fen. Schalten Sie das Elektrowerkzeug aus und verlas- sen es nicht, bevor es vollständig zum Stillstand ge- kommen ist. Eine unbeaufsichtigt laufende Säge stellt ei- ne unkontrollierte Gefahr dar. u Stellen Sie die Tischkreissäge an einem Ort auf, der eben und gut beleuchtetet ist und wo Sie sicher ste- hen und das Gleichgewicht halten können. Der Auf- stellort muss genug Platz bieten, um die Größe Ihrer Werkstücke gut zu handhaben. Unordnung, unbeleuch- tete Arbeitsbereiche und unebene, rutschige Böden kön- nen zu Unfällen führen. u Entfernen Sie regelmäßig Sägespäne und Sägemehl unter dem Sägetisch und/oder von der Staubabsau- gung. Angesammeltes Sägemehl ist brennbar und kann sich selbst entzünden. u Sichern Sie die Tischkreissäge. Eine nicht ordnungsge- mäß gesicherte Tischkreissäge kann sich bewegen oder umkippen. u Entfernen Sie Einstellwerkzeuge, Holzreste, usw. von der Tischkreissäge, bevor Sie diese einschalten. Ab- lenkung oder mögliche Verklemmungen können gefähr- lich sein. u Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (z.B. rau- tenförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. u Verwenden Sie niemals beschädigtes oder falsches Sägeblatt-Montagematerial, wie Flansche, Unterleg- scheiben, Schrauben oder Muttern. Dieses Sägeblatt- Montagematerial wurde speziell für Ihre Säge konstruiert, für sicheren Betrieb und optimale Leistung. u Stellen Sie sich nie auf die Tischkreissäge und benut- zen Sie die Tischkreissäge nicht als Tritthocker. Es können ernsthafte Verletzungen auftreten, wenn das Elektrowerkzeug umkippt oder wenn Sie versehentlich mit dem Sägeblatt in Kontakt kommen. u Stellen Sie sicher, dass das Sägeblatt in der richtigen Drehrichtung montiert ist. Verwenden Sie keine Schleifscheiben oder Drahtbürsten mit der Tischkreis- säge. Unsachgemäße Montage des Sägeblattes oder die Benutzung von nicht empfohlenem Zubehör kann zu ernsthaften Verletzungen führen. Zusätzliche Sicherheitshinweise u Tragen Sie bei der Montage des Sägeblattes Schutz- handschuhe. Es besteht Verletzungsgefahr. u Verwenden Sie keine Sägeblätter aus HSS-Stahl. Sol- che Sägeblätter können leicht brechen. u Verwenden Sie das Elektrowerkzeug niemals ohne den Tischeinsatz. Wechseln Sie eine defekten Tischeinsatz aus. Ohne einwandfreien Tischeinsatz kön- nen Sie sich am Sägeblatt verletzen. u Halten Sie Ihren Arbeitsplatz sauber. Materialmischun- gen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren. u Wählen Sie für das Material, das Sie bearbeiten wol- len, das geeignete Sägeblatt. u Verwenden Sie nur Sägeblätter, die den in dieser Be- triebsanleitung und auf dem Elektrowerkzeug angege- benen Kenndaten entsprechen und nach EN 847-1 ge- prüft und entsprechend gekennzeichnet sind. u Verwenden Sie nur Sägeblätter, die vom Hersteller dieses Elektrowerkzeugs empfohlen wurden und die für das Material, das Sie bearbeiten wollen, geeignet sind. u Führen Sie das Werkstück nur an das laufende Säge- blatt heran. Es besteht sonst die Gefahr eines Rück- schlages, wenn sich das Sägeblatt im Werkstück verhakt. Symbole Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpreta- tion der Symbole hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen. Symbole und ihre Bedeutung Kommen Sie mit Ihren Händen nicht in den Sägebereich, während das Elektrowerkzeug läuft. Beim Kontakt mit dem Sägeblatt besteht Verletzungs- gefahr. Tragen Sie eine Schutzbrille. Tragen Sie Gehörschutz. Die Einwir- kung von Lärm kann Gehörverlust bewir- ken. Tragen Sie eine Staubschutzmaske. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)20 | Deutsch Symbole und ihre Bedeutung 3 601 M30 402 3 601 M30 432 3 601 M30 462 3 601 M30 472 ø 30 mm

Beachten Sie die Abmessungen des Sä- geblatts. Der Lochdurchmesser muss oh- ne Spiel zur Werkzeugspindel passen. Falls eine Verwendung von Reduzier- stücken notwendig ist, achten Sie darauf, dass die Abmessungen des Reduzier- stücks zur Stammblattdicke und zum Lochdurchmesser des Sägeblatts sowie zum Durchmesser der Werkzeugspindel passen. Verwenden Sie möglichst die mit dem Sägeblatt mitgelieferten Reduzier- stücke. Der Sägeblattdurchmesser muss der An- gabe auf dem Symbol entsprechen.

a Der Durchmesser des Sägeblatts darf maximal 254 mm betragen. b Die Dicke des Spaltkeils beträgt 2,3 mm. c Die Schneiderichtung der Zähne (Pfeil- richtung auf dem Sägeblatt) muss mit der Pfeilrichtung auf dem Spaltkeil überein- stimmen. d Achten Sie beim Wechseln des Säge- blatts darauf, dass die Schnittbreite nicht kleiner als 2,4 mm und die Stammblattdi- cke nicht größer als 2,2 mm ist. Es be- steht sonst die Gefahr, dass sich der Spaltkeil im Werkstück verhakt. Die Dicke des Spaltkeils beträgt 2,3 mm. Die maximal mögliche Werkstückhöhe beträgt 79 mm. Zeigt die Drehrichtung der Kurbel zum Versenken (Transportstellung) und He- ben (Arbeitsstellung) des Sägeblatts an. Zeigt die Stellung des Arretierhebels zum Feststellen des Sägeblatts und beim Ein- stellen des vertikalen Gehrungswinkels (Sägeblatt schwenkbar) an. Drehrichtung der Rändelschraube zum Fixieren/Lösen des Winkelanschlags auf dem Schiebetisch. Bei Bedarf ölen Sie das Elektrowerkzeug an den gezeigten Stellen. Symbole und ihre Bedeutung Elektrowerkzeuge der Schutzklasse II sind verstärkt oder doppelt isoliert. Mit der CE-Kennzeichnung bestätigt der Hersteller, dass das Elektrowerkzeug in Übereinstimmung mit den geltenden EU- Richtlinien ist. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und Querschnitte mit geradem Schnittverlauf in Hart- und Weichholz sowie Span- und Faserplatten auszuführen. Dabei sind horizontale Gehrungswinkel von −60° bis +60° sowie vertikale Gehrungswinkel von -1° bis 47° möglich. Bei Verwendung entsprechender Sägeblätter ist das Sägen von Aluminiumprofilen und Kunststoff möglich. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite. (1) Skala für Abstand Sägeblatt zu Parallelanschlag (2) Schiebeschlitten (3) Winkelanschlag (4) Tragegriff (5) Aufkleber zum Kennzeichnen der Schnittlinie (6) Schutzabdeckung (7) Spaltkeil (8) Parallelanschlag (9) Führungsnut für Winkelanschlag (10) Sägetischverlängerung (11) Sägetischverbreiterung (12) Befestigungsmutter für die Abdeckung des Säge- blattdepots und zum Aufhängen des Schie- bestocks (13) Schiebestock (14) Abdeckung des Sägeblatt-Depots (15) Ringschlüssel (24mm; 23mm) (16) Bohrungen für Montage (17) Sägetisch (18) Spanngriff für Sägetischverbreiterung 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsDeutsch | 21 (19) Handrad (20) Kurbel zum Heben und Senken des Sägeblatts (21) Sicherheitsklappe des Ein-Aus-Schalters (22) Halterung zur Aufbewahrung der Schutzabde- ckung (23) Halteklammer zur Aufbewahrung des Winkelan- schlags (24) Führungsstab der Sägetischverlängerung (25) Anschlag für 45°-Gehrungswinkel (vertikal) (26) Arretierhebel zum Einstellen vertikaler Gehrungs- winkel (27) Skala für Gehrungswinkel (vertikal) (28) Anschlag für 0°-Gehrungswinkel (vertikal) (29) Spanngriff für Schiebeschlitten (30) V-Führungsnut am Sägetisch für den Parallelan- schlag (31) Justierschraube für Spannkraft des Parallelan- schlags (32) Tischeinsatz (33) Sägeblatt (34) Profilschiene (35) Führungsnut für Parallelanschlag (36) Depot des Parallelanschlags (37) Innensechskantschlüssel (5 mm) (38) Arretierschraube der Sägetischverlängerung (39) Befestigungsset „Zusatz-Parallelanschlag“ (40) Spanauswurf (41) Absaugadapter (42) Kabelhalter (43) Befestigungsset „Sägetischverlängerung“ (44) V-Führung des Parallelanschlags (45) Bodenplatte (46) Klemmhebel des Spaltkeils (47) Positionsstifte für Spaltkeil (48) Aussparungen für Tischeinsatz (49) Klemmhebel der Schutzabdeckung (50) Führungsbolzen der Schutzabdeckung (51) Spanngriff des Parallelanschlags (52) Zusatz-Parallelanschlag (53) Führungsschiene des Winkelanschlags (54) Rändelschraube zum Fixieren des Winkelan- schlags (55) Befestigungsset „Profilschiene“ (56) Rändelmutter für Profilschiene (57) Untere Sägeblattabdeckung (58) Befestigungsschraube der unteren Sägeblattabde- ckung (59) Spannmutter (60) Spindelarretierhebel (61) Spannflansch (62) Aufnahmeflansch (63) Werkzeugspindel (64) Winkelanzeiger (vertikal) (65) Feststellknauf für beliebige Gehrungswinkel (hori- zontal) (66) Winkelanzeiger (horizontal) am Winkelanschlag (67) Einstellblech (68) Lupe (69) Abstandsanzeiger Sägetisch (70) Ein-Taste (71) Kreuzschlitzschraube zum Einstellen des An- schlags 0° (72) Schraube für Winkelanzeiger (vertikal) (73) Kreuzschlitzschraube zum Einstellen des An- schlags 45° (74) Innensechskantschrauben (5mm) vorn zum Ein- stellen der Parallelität des Sägeblatts (75) Innensechskantschrauben (5mm) hinten zum Ein- stellen der Parallelität des Sägeblatts (76) Schraube für Abstandsanzeiger Sägetisch (77) Innensechskantschrauben (5mm) zum Einstellen der Parallelität des Parallelanschlags (78) Schraube für Abstandsanzeiger Parallelanschlag (79) Justierschrauben für Tischeinsatz (80) Halterung zur Aufbewahrung des Befestigungssets „Zusatz- Parallelanschlag“ (81) Halteklammer zur Aufbewahrung des Absaugadap- ters (82) Sägeblatt-Depot (83) Halterung zur Aufbewahrung des Innensechskant- schlüssels (84) Halteklammer zur Aufbewahrung des Zusatz-Paral- lelanschlags Technische Daten Tischkreissäge GTS 10 XC GTS 10 XC GTS 10 XC Sachnummer 3 601 M30 402 3 601 M30 472 3 601 M30 432 3 601 M30 462 Nennaufnahmeleistung W 2100 2000 1650 Bosch Power Tools 1 609 92A 5UD | (01.10.2020)22 | Deutsch Tischkreissäge GTS 10 XC GTS 10 XC GTS 10 XC Nennspannung V 220−240 230 110 Frequenz Hz 50/60 50/60 50/60 Leerlaufdrehzahl min

Anlaufstrombegrenzung ● ● ● Auslaufbremse ● ● ● Überlastschutz ● ● ● Gewicht entsprechend EPTA-Procedure 01:2014 kg 35,0 35,0 35,0 Schutzklasse / II / II / II Maße (einschließlich abnehmbarer Geräteelemente) Breite x Tiefe x Höhe mm 810 x 768 x 343 810 x 768 x 343 810 x 768 x 343 Maße für geeignete Sägeblätter Sägeblattdurchmesser mm 254 254 254 Stammblattdicke mm <2,2 <2,2 <2,2 min. Zahndicke/-schränkung mm >2,4 >2,4 >2,4 Bohrungsdurchmesser mm 30 30 30 Tischkreissäge GTS 10 XC GTS 10 XC Sachnummer 3 601 M30 442 3 601 M30 4B2 Nennaufnahmeleistung W − 2100 Bemessungsstrom A 9,1 − Nennspannung V 220−240 220 Frequenz Hz 50/60 60 Leerlaufdrehzahl min

Anlaufstrombegrenzung ● ● Auslaufbremse ● ● Überlastschutz ● ● Gewicht entsprechend EPTA-Procedure 01:2014 kg 35,0 35,0 Schutzklasse / II / II Maße (einschließlich abnehmbarer Geräteelemente) Breite x Tiefe x Höhe mm 810 x 768 x 343 810 x 768 x 343 Maße für geeignete Sägeblätter Sägeblattdurchmesser mm 254 254 Stammblattdicke mm <2,2 <2,2 min. Zahndicke/-schränkung mm >2,4 >2,4 Bohrungsdurchmesser mm 25,4 25,4 Maximale Werkstückmaße: (siehe „Maximale Werkstückmaße“, Seite28) Geräuschinformation Geräuschemissionswerte ermittelt entsprechend EN 62841-3-1. Der A-bewertete Geräuschpegel des Elektrowerkzeugs be- trägt typischerweise: Schalldruckpegel 92dB(A); Schallleis- tungspegel 105dB(A). Unsicherheit K=3dB. Gehörschutz tragen! Der in diesen Anweisungen angegebene Geräuschemissions- wert ist entsprechend einem genormten Messverfahren ge- messen worden und kann für den Vergleich von Elektrowerk- zeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Geräuschemission. Der angegebene Geräuschemissionswert repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendun- gen, mit abweichenden Einsatzwerkzeugen oder ungenügen- 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsDeutsch | 23 der Wartung eingesetzt wird, kann der Geräuschemissions- wert abweichen. Dies kann die Geräuschemission über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Geräuschemissionen soll- ten auch die Zeiten berücksichtigt werden, in denen das Ge- rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Geräuschemissionen über den ge- samten Arbeitszeitraum deutlich reduzieren. Montage u Vermeiden Sie ein unabsichtliches Starten des Elek- trowerkzeugs. Während der Montage und bei allen Ar- beiten an dem Elektrowerkzeug darf der Netzstecker nicht an die Stromversorgung angeschlossen sein. Lieferumfang Prüfen Sie vor der Erstinbetriebnahme des Elektrowerk- zeugs, ob alle unten aufgeführten Teile mitgeliefert wurden: Liste Lieferumfang – Tischkreissäge mit montiertem Sägeblatt (33) und Spalt- keil (7) – Winkelanschlag (3) – Profilschiene (34) – Befestigungsset „Profilschiene“ (55) (Führungsblech, Rändelmutter, Schraube, Unterlegscheibe) – Parallelanschlag (8) – Zusatz-Parallelanschlag (52) – Befestigungsset „Zusatz-Parallelanschlag“ (39) (3 Befes- tigungsschrauben, 3 Unterlegscheiben, 3 Flügelmuttern) – Schutzabdeckung (6) – Tischverlängerung (10) – Befestigungsset „Tischverlängerung“ (43) (2 Befesti- gungsschrauben, 2 Unterlegscheiben, 1 Gabelschlüssel) – Innensechskantschlüssel (37) – Ringschlüssel (15) – Abdeckung des Sägeblatt-Depots (14) – Schiebestock (13) – Tischeinsatz (32) – Absaugadapter (41) Hinweis: Überprüfen Sie das Elektrowerkzeug auf eventuel- le Beschädigungen. Vor dem weiteren Gebrauch des Elektrowerkzeugs müssen Sie Schutzeinrichtungen oder leicht beschädigte Teile sorg- fältig auf ihre einwandfreie und bestimmungsgemäße Funkti- on untersuchen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen Sie sachgerecht durch eine anerkannte Fachwerkstatt reparie- ren oder auswechseln lassen. Zusätzlich zum Lieferumfang benötigte Werkzeuge: – Schlitzschraubendreher – Kreuzschlitzschraubendreher – Winkellehre Montage von Einzelteilen – Entnehmen Sie alle mitgelieferten Teile vorsichtig aus ih- rer Verpackung. – Entfernen Sie sämtliches Packmaterial vom Elektrogerät und vom mitgelieferten Zubehör. – Öffnen Sie das Bodengitter (45) und entfernen Sie das Packmaterial unter dem Motorblock (siehe Bild a). Direkt am Gehäuse sind folgende Geräteelemente befestigt: Schiebestock (13), Ringschlüssel (15), Innensechskant- schlüssel (37), Parallelanschlag (8), Winkelanschlag (3), Absaugadapter (41), Zusatz-Parallelanschlag (52) mit Be- festigungsset (39), Schutzabdeckung (6). – Sobald Sie eines dieser Geräteelemente benötigen, ent- nehmen Sie dieses vorsichtig aus seinem Aufbewahrungs- depot. Siehe dazu auch Bilder R1–R6. Spaltkeil positionieren (siehe Bilder b1–b2) Hinweis: Falls erforderlich, reinigen Sie vor dem Positionie- ren alle zu montierenden Teile. – Drehen Sie die Kurbel (20) im Uhrzeigersinn bis zum An- schlag, so dass sich das Sägeblatt (33) in der höchstmög- lichen Position über dem Sägetisch befindet. – Lösen Sie den Klemmhebel (46). – Schieben Sie den Spaltkeil (7) in Richtung Klemmhebel (46), bis er sich nach oben ziehen lässt. – Ziehen Sie den Spaltkeil ganz nach oben, so dass er ge- nau über der Mitte des Sägeblatts positioniert ist. – Lassen Sie die beiden Stifte (47) in die unteren Bohrun- gen am Spaltkeil einrasten und ziehen Sie den Klemmhe- bel (46) wieder fest. Tischeinsatz montieren (siehe Bild c) – Haken Sie den Tischeinsatz (32) in die hinteren Ausspa- rungen (48) des Werkzeugschachts ein. – Führen Sie den Tischeinsatz nach unten. – Drücken Sie auf den Tischeinsatz, bis er vorn im Werk- zeugschacht einrastet. Die Vorderseite des Tischeinsatzes (32) muss bündig oder etwas unterhalb des Sägetisches sein, die Rückseite muss bündig oder etwas oberhalb des Sägetisches sein. Schutzabdeckung montieren (siehe Bilder d1–d2) Hinweis: Montieren Sie die Schutzabdeckung nur, wenn der Spaltkeil in der obersten Stellung genau über der Mitte des Sägeblatts positioniert ist (siehe Abbildung b2). Montieren Sie die Schutzabdeckung nicht, wenn sich der Spaltkeil in der untersten Stellung (Auslieferungszustand oder Position zum Sägen von Nuten) befindet (siehe Abbildung b1). – Lösen Sie den Klemmhebel (49) und entnehmen Sie die Schutzabdeckung (6) aus der Halterung (22). – Halten Sie mit einer Hand den Sägeblattschutz (obere Me- tallschiene) der Schutzabdeckung (6) fest und mit der anderen Hand den Klemmhebel (49) nach oben. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)24 | Deutsch – Schieben Sie den Führungsbolzen (50) nach hinten in die Nut am Spaltkeil (7). – Führen Sie die Schutzabdeckung (6) nach unten, bis der Sägeblattschutz (obere Metallschiene) parallel zur Ober- fläche des Sägetisches (17) steht. – Drücken Sie den Klemmhebel (49) nach unten. Der Klemmhebel muss fühl- und hörbar einrasten und die Schutzabdeckung (6) fest und sicher montiert sein. u Überprüfen Sie vor jeder Benutzung, ob sich die Schutzabdeckung einwandfrei bewegt. Verwenden Sie das Elektrowerkzeug nicht, wenn die Schutzabde- ckung nicht frei beweglich ist und sich nicht sofort schließt. Sägetischverlängerung montieren (siehe Bild e) Verwenden Sie zur Montage das Befestigungsset „Sägetischverlängerung“ (43) (2 Befestigungsschrauben, 2 Unterlegscheiben, 1 Gabelschlüssel). – Verschrauben Sie die Sägetischverlängerung (10) mit den Führungsstäben (24). Fixieren Sie hierzu die Füh- rungsstäbe mit dem Gabelschlüssel, während Sie die Be- festigungsschrauben mit dem Innensechskantschlüssel festziehen. Die Aussparungen in der Sägetischverlängerung müssen dabei nach oben zeigen. Parallelanschlag montieren (siehe Bild f) Der Parallelanschlag (8) kann entweder links oder rechts vom Sägeblatt positioniert werden. – Lösen Sie den Spanngriff (51) des Parallelanschlags (8). Dadurch wird die V-Führung (44) entlastet. – Setzen Sie zuerst den Parallelanschlag mit der V-Führung in die Führungsnut (30) des Sägetischs ein. Positionieren Sie dann den Parallelanschlag in der vorderen Führungs- nut (35) des Sägetischs. Der Parallelanschlag ist jetzt beliebig verschiebbar. – Zum Feststellen des Parallelanschlags drücken Sie den Spanngriff (51) nach unten. Zusatz-Parallelanschlag montieren (siehe Bild g) Zum Sägen schmaler Werkstücke und zum Sägen verti- kaler Gehrungswinkel müssen Sie den Zusatz-Parallelan- schlag (52) an den Parallelanschlag (8) montieren. Der Zusatz-Parallelanschlag kann je nach Bedarf links oder rechts an den Parallelanschlag (8) montiert werden. Verwenden Sie zur Montage das Befestigungsset "Zusatz- Parallelanschlag" (39) (2 Befestigungsschrauben, 2 Unter- legscheiben, 2 Flügelmuttern). – Schieben Sie die Befestigungsschrauben durch die seitli- chen Bohrungen am Parallelanschlag (8). – Die Köpfe der Schrauben dienen dabei als Führung des Zusatz-Parallelanschlags. – Schieben Sie den Zusatz-Parallelanschlag (52) über die Köpfe der Befestigungsschrauben. – Setzen Sie die Unterlegscheiben auf die Befestigungs- schrauben und ziehen Sie die Schrauben mit Hilfe der Flü- gelmuttern fest. Winkelanschlag montieren (siehe Bild h1−h2) – Führen Sie die Schiene (53) des Winkelanschlags (3) in eine der dafür vorgesehenen Führungsnuten (9) des Sä- getischs ein. Hinweis: Die Position des Winkelanschlags kann in der lin- ken Führungsnut durch Anziehen der Rändelschraube (54) auf dem Schiebeschlitten (2) fixiert werden. Zum besseren Anlegen von langen Werkstücken kann der Winkelanschlag durch die Profilschiene (34) verbreitert wer- den. – Montieren Sie bei Bedarf die Profilschiene mit Hilfe des Befestigungssets (55) an den Winkelanschlag. Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschäd- lich sein. Berühren oder Einatmen der Stäube können allergi- sche Reaktionen und/oder Atemwegserkrankungen des Be- nutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal- tiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklas- se P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. Die Staub-/Späneabsaugung kann durch Staub, Späne oder durch Bruchstücke des Werkstücks blockiert werden. – Schalten Sie das Elektrowerkzeug aus und ziehen Sie den Netzstecker aus der Steckdose. – Warten Sie, bis das Sägeblatt komplett zum Stillstand ge- kommen ist. – Ermitteln Sie die Ursache der Blockade und beheben Sie diese. u Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. u Um Brandgefahr beim Sägen von Aluminium zu ver- meiden, entleeren Sie den Spanauswurf und die unte- re Sägeblattabdeckung und verwenden Sie keine Spä- neabsaugung. Fremdabsaugung (siehe Bild i) Verwenden Sie den mitgelieferten Absaugadapter (41), um einen Staubsauger an den Spanauswurf (40) anzuschließen. – Stecken Sie den Absaugadapter (41) und den Staubsau- gerschlauch fest auf. Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheits- gefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsDeutsch | 25 Reinigen der unteren Sägeblattabdeckung (siehe Bild j) Zum Entfernen von Bruchstücken des Werkstücks und großen Spänen können Sie die untere Sägeblattabdeckung (57) öffnen. – Schalten Sie das Elektrowerkzeug aus und ziehen Sie den Netzstecker aus der Steckdose. – Warten Sie, bis das Sägeblatt komplett zum Stillstand ge- kommen ist. – Kippen Sie das Elektrowerkzeug auf die Seite. – Lösen Sie die zwei Befestigungsschrauben der Boden- platte (45) mit dem Sechskantschlüssel (37) und klap- pen Sie die Bodenklappe auf. – Lösen Sie die Befestigungsschraube (58) und öffnen Sie die untere Sägeblattabdeckung (57). – Entfernen Sie Bruchstücke des Werkstücks und Späne. – Schließen Sie untere Sägeblattabdeckung und schrauben Sie sie wieder an. Schrauben Sie die Bodenplatte wieder an. – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. Stationäre oder flexible Montage u Zur Gewährleistung einer sicheren Handhabung müs- sen Sie das Elektrowerkzeug vor dem Gebrauch auf ei- ne ebene und stabile Arbeitsfläche (z. B. Werkbank) montieren. Montage auf eine Arbeitsfläche (siehe Bild k) – Befestigen Sie das Elektrowerkzeug mit einer geeigneten Schraubverbindung auf der Arbeitsfläche. Dazu dienen die Bohrungen (16). Montage auf einen Bosch-Arbeitstisch (siehe Bild l) Die Arbeitstische von Bosch (z.B. GTA 6000) bieten dem Elektrowerkzeug Halt auf jedem Untergrund durch höhenver- stellbare Füße. u Lesen Sie alle dem Arbeitstisch beigefügten Warnhin- weise und Anweisungen. Versäumnisse bei der Einhal- tung der Warnhinweise und Anweisungen können elektri- schen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. u Bauen Sie den Arbeitstisch korrekt auf, bevor Sie das Elektrowerkzeug montieren. Einwandfreier Aufbau ist wichtig, um das Risiko eines Zusammenbrechens zu ver- hindern. – Montieren Sie das Elektrowerkzeug in der Transportstel- lung auf den Arbeitstisch. Sägeblatt wechseln (siehe Bilder m1−m4) u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. u Tragen Sie bei der Montage des Sägeblattes Schutz- handschuhe. Es besteht Verletzungsgefahr. u Verwenden Sie nur Sägeblätter, deren maximal zuläs- sige Geschwindigkeit höher ist als die Leerlaufdreh- zahl Ihres Elektrowerkzeugs. u Verwenden Sie nur Sägeblätter, die den in dieser Be- triebsanleitung und auf dem Elektrowerkzeug angege- benen Kenndaten entsprechen und nach EN 847-1 ge- prüft und entsprechend gekennzeichnet sind. u Verwenden Sie nur Sägeblätter, die vom Hersteller dieses Elektrowerkzeugs empfohlen wurden und die für das Material, das Sie bearbeiten wollen, geeignet sind. Damit vermeiden Sie ein Überhitzen der Sägezahn- spitzen und ein Schmelzen des zu bearbeitenden Kunst- stoffs. u Verwenden Sie nur Sägeblätter, die vom Hersteller dieses Elektrowerkzeugs empfohlen wurden und die für das Material, das Sie bearbeiten wollen, geeignet sind. u Verwenden Sie keine Sägeblätter aus HSS-Stahl. Sol- che Sägeblätter können leicht brechen. Sägeblatt ausbauen – Drehen Sie die Kurbel (20) im Uhrzeigersinn bis zum An- schlag, so dass sich das Sägeblatt (33) in der höchstmög- lichen Position über dem Sägetisch befindet. – Öffnen Sie den Klemmhebel (49) und ziehen Sie die Schutzabdeckung (6) aus der Nut am Spaltkeil (7). – Heben Sie mit einem Schraubendreher den Tischeinsatz (32) vorn an und entnehmen Sie ihn aus dem Werkzeug- schacht. – Drehen Sie die Spannmutter (59) mit dem Ringschlüssel (15) und ziehen Sie gleichzeitig den Spindelarretierhebel (60) bis dieser einrastet. – Halten Sie den Spindelarretierhebel gezogen und schrau- ben Sie die Spannmutter gegen den Uhrzeigersinn ab. – Nehmen Sie den Spannflansch (61) ab. – Entnehmen Sie das Sägeblatt (33). Sägeblatt einbauen Falls erforderlich, reinigen Sie vor dem Einbau alle zu mon- tierenden Teile. – Setzen Sie das neue Sägeblatt auf den Aufnahmeflansch (62) der Werkzeugspindel (63). Hinweis: Verwenden Sie keine zu kleinen Sägeblätter. Der radiale Spalt zwischen Sägeblatt und Spaltkeil darf höchs- tens 3−8mm betragen. u Beachten Sie beim Einbau, dass die Schneiderichtung der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der Pfeilrichtung auf dem Spaltkeil übereinstimmt! – Setzen Sie den Spannflansch (61) und die Spannmutter (59) auf. – Drehen Sie die Spannmutter (59) mit dem Ringschlüssel (15) und ziehen Sie gleichzeitig den Spindelarretierhebel (60) bis dieser einrastet. – Ziehen Sie die Spannmutter im Uhrzeigersinn fest. – Setzen Sie den Tischeinsatz (32) wieder ein. – Montieren Sie die Schutzabdeckung (6) wieder. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)26 | Deutsch Betrieb u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Transport- und Arbeitsstellung des Sägeblatts Transportstellung – Entfernen Sie die Schutzabdeckung (6), entfernen Sie den Tischeinsatz (32) und positionieren Sie den Spaltkeil (7) in der untersten Stellung. Setzen Sie den Tischeinsatz (32) wieder ein. – Drehen Sie die Kurbel (20) gegen den Uhrzeigersinn, bis sich die Zähne des Sägeblatts (33) unterhalb des Säge- tischs (17) befinden. – Schieben Sie die Sägetischverbreiterung (11) ganz nach innen. Drücken Sie den Spanngriff (18) nach unten. Damit ist die Sägetischverbreiterung fixiert. Arbeitsstellung – Positionieren Sie den Spaltkeil (7) in der obersten Stel- lung genau über der Mitte des Sägeblatts, setzen Sie den Tischeinsatz (32) ein und montieren Sie die Schutzabde- ckung (6). – Drehen Sie die Kurbel (20) im Uhrzeigersinn, bis sich die oberen Zähne des Sägeblatts (33) ca. 3−6mm über dem Werkstück befinden. Sägetisch vergrößern Lange und schwere Werkstücke müssen am freien Ende un- terlegt oder abgestützt werden. Sägetischverbreiterung (siehe Bild A) Die Sägetischverbreiterung (11) verbreitert den Sägetisch (17) nach rechts. – Ziehen Sie den Spanngriff (18) für die Sägetischverbrei- terung ganz nach oben. – Ziehen Sie die Sägetischverbreiterung (11) bis zur ge- wünschten Länge nach außen. – Drücken Sie den Spanngriff (18) nach unten. Damit ist die Sägetischverbreiterung fixiert. Sägetischverlängerung (siehe Bild B) Die Sägetischverlängerung (10) verlängert den Sägetisch (17) nach hinten. – Lösen Sie die Arretierschraube (38) an der linken Füh- rungsstange. – Ziehen Sie die Sägetischverlängerung (10) bis zur ge- wünschten Länge nach außen. – Zum Fixieren der Position ziehen Sie die Arretierschraube (38) fest. Bei schweren Werkstücken müssen Sie gegebenenfalls die Sägetischverlängerung abstützen. Schiebeschlitten (siehe Bild C) Durch den Schiebeschlitten (2) können Werkstücke bis zu einer maximalen Breite von 350 mm gesägt werden. Gleichzeitig wird eine höhere Präzision beim Sägen vor allem in Verbindung mit dem Winkelanschlag (3) erreicht (siehe „Horizontale Gehrungswinkel mit Hilfe des Schiebeschlittens sägen“, Seite28). – Ziehen Sie den Spanngriff (29) für den Schiebeschlitten ganz nach oben. Der Schiebeschlitten ist damit sowohl nach vorne als auch nach hinten bis zum Anschlag verschiebbar. Vertikale und horizontale Gehrungswinkel einstellen Zur Gewährleistung präziser Schnitte müssen Sie nach in- tensivem Gebrauch die Grundeinstellungen des Elektrowerk- zeugs überprüfen und gegebenenfalls einstellen. Vertikale Gehrungswinkel einstellen (Sägeblatt) (siehe Bild D) Der vertikale Gehrungswinkel kann in einem Bereich von -1° bis 47° eingestellt werden. – Lösen Sie den Arretierhebel (26) gegen den Uhrzeiger- sinn. Hinweis: Beim kompletten Lösen des Arretierhebels kippt das Sägeblatt durch Schwerkraft in eine Stellung, die unge- fähr 30° entspricht. – Ziehen oder drücken Sie das Handrad (19) entlang der Kulisse, bis der Winkelanzeiger (64) den gewünschten vertikalen Gehrungswinkel anzeigt. – Halten Sie das Handrad in dieser Stellung und ziehen Sie den Arretierhebel (26) wieder fest. Zum schnellen und präzisen Einstellen der vertikalen Standardwinkel 0° und 45° sind werkseitig eingestellte An- schläge ((28), (25)) vorgesehen. Horizontale Gehrungswinkel einstellen (Winkelanschlag) (siehe Bild E) Hinweis: Verwenden Sie für Verjüngungsschnitte (lange Kei- le) entsprechende Vorrichtungen. Der horizontale Gehrungswinkel kann in einem Bereich von 60° (linksseitig) bis 60° (rechtsseitig) eingestellt werden. – Lösen Sie den Feststellknauf (65), falls dieser angezogen ist. – Drehen Sie den Winkelanschlag, bis der Winkelanzeiger (66) den gewünschten horizontalen Gehrungswinkel an- zeigt. – Ziehen Sie den Feststellknauf (65) wieder an. Zum schnellen und präzisen Einstellen von oft verwende- ten horizontalen Gehrungswinkeln sind am Winkelan- schlag (3) Anschlagschrauben für die Winkel 45° (links-, rechtsseitig) und 0° vorgesehen. – Lösen Sie den Feststellknauf (65), falls dieser angezogen ist. – Klappen Sie das Einstellblech (67) nach außen. – Drehen Sie den Winkelanschlag so, dass das Gewinde der gewünschten Anschlagschraube rechts vom Einstellblech ist. – Klappen Sie das Einstellblech (67) nach innen und dre- hen Sie den Winkelanschlag, bis das Gewinde der An- schlagschraube am Einstellblech anliegt. 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsDeutsch | 27 – Ziehen Sie den Feststellknauf (65) wieder an. Parallelanschlag einstellen Der Parallelanschlag (8) kann links (schwarze Skala) oder rechts (silberne Skala) vom Sägeblatt positioniert werden. Die Markierung in der Lupe (68) zeigt den eingestellten Ab- stand des Parallelanschlags zum Sägeblatt auf der Skala (1) an. Positionieren Sie den Parallelanschlag an die gewünschte Seite des Sägeblatts. Parallelanschlag einstellen bei nicht ausgezogenem Sägetisch – Lösen Sie den Spanngriff (51) des Parallelanschlags (8). Verschieben Sie den Parallelanschlag, bis die Markierung in der Lupe (68) den gewünschten Abstand zum Säge- blatt anzeigt. Bei nicht ausgezogenem Sägetisch gilt die untere Be- schriftung der silbernen Skala (1). – Zum Feststellen drücken Sie den Spanngriff (51) wieder nach unten. Parallelanschlag einstellen bei ausgezogenem Sägetisch (siehe Bild F) – Positionieren Sie den Parallelanschlag rechts vom Säge- blatt. Verschieben Sie den Parallelanschlag, bis die Markierung in der Lupe (68) auf der unteren Skala 33 cm anzeigt. Zum Feststellen drücken Sie den Spanngriff (51) wieder nach unten. – Ziehen Sie den Spanngriff (18) für die Sägetischverbrei- terung ganz nach oben. – Ziehen Sie die Sägetischverbreiterung (11) nach außen, bis der Abstandsanzeiger (69) den gewünschten Abstand zum Sägeblatt auf der oberen Skala anzeigt. – Drücken Sie den Spanngriff (18) nach unten. Damit ist die Sägetischverbreiterung fixiert. Zusatz-Parallelanschlag einstellen (siehe Bild G) Zum Sägen schmaler Werkstücke und zum Sägen verti- kaler Gehrungswinkel müssen Sie den Zusatz-Parallelan- schlag (52) an den Parallelanschlag (8) montieren. Der Zusatz-Parallelanschlag kann je nach Bedarf links oder rechts an den Parallelanschlag (8) montiert werden. Werkstücke können beim Sägen zwischen Parallelanschlag und Sägeblatt eingeklemmt, vom aufsteigenden Sägeblatt erfasst und weggeschleudert werden. Stellen Sie deshalb den Zusatz-Parallelanschlag so ein, dass sein Führungsende im Bereich zwischen dem vordersten Zahn des Sägeblatts und der Vorderkante des Spaltkeils en- det. – Lösen Sie dazu alle Flügelmuttern des Befestigungssets (39) und verschieben Sie den Zusatz-Parallelanschlag, bis nur noch die beiden vorderen Schrauben zur Befesti- gung dienen. – Ziehen Sie die Flügelmuttern wieder fest. Spaltkeil einstellen Der Spaltkeil (7) verhindert, dass das Sägeblatt (33) in der Schnittfuge eingeklemmt wird. Es besteht sonst die Gefahr eines Rückschlags, wenn sich das Sägeblatt im Werkstück verhakt. Achten Sie daher immer darauf, dass der Spaltkeil korrekt eingestellt ist: – Der radiale Spalt zwischen Sägeblatt und Spaltkeil darf höchstens 3−8mm betragen. – Die Dicke des Spaltkeils muss kleiner als die Schnittbreite und größer als die Stammblattdicke sein. – Der Spaltkeil muss immer in einer Linie mit dem Sägeblatt sein. – Für normale Trennschnitte muss der Spaltkeil immer in der höchstmöglichen Position sein. Höhe des Spaltkeils einstellen (siehe Bild H) Zum Sägen von Nuten müssen Sie die Höhe des Spaltkeils einstellen. u Verwenden Sie das Elektrowerkzeug zum Nuten oder Falzen nur mit einer entsprechend geeigneten Schutz- vorrichtung (z. B. Tunnelschutzhaube, Druckkamm). – Öffnen Sie den Klemmhebel (49) und ziehen Sie die Schutzabdeckung (6) aus der Nut am Spaltkeil (7). Um die Schutzhaube vor Beschädigungen zu schützen, deponieren Sie sie in der vorgesehenen Halterung (22) am Gehäuse (siehe auch Bild R1). – Drehen Sie die Kurbel (20) im Uhrzeigersinn bis zum An- schlag, so dass sich das Sägeblatt (33) in der höchstmög- lichen Position über dem Sägetisch befindet. – Lösen Sie den Klemmhebel (46). – Ziehen Sie den Spaltkeil von den Stiften (47) (Klemmhe- bel (46) etwas nach außen ziehen) und schieben Sie den Spaltkeil (7) bis zum Anschlag nach unten. – Lassen Sie die beiden Stifte (47) in die oberen Bohrun- gen am Spaltkeil einrasten und ziehen Sie den Klemmhe- bel (46) wieder fest. Inbetriebnahme u Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges ubereinstimmen. Einschalten (siehe Bild I1) – Klappen Sie die Sicherheitsklappe (21) nach oben. – Zur Inbetriebnahme drücken Sie die grüne Ein-Taste (70). Ausschalten (siehe Bild I2) – Drücken Sie auf die Sicherheitsklappe (21). Stromausfall Der Ein-Aus-Schalter ist ein sogenannter Nullspannungs- schalter, der ein Wiederanlaufen des Elektrowerkzeugs nach Stromausfall (z.B. Ziehen des Netzsteckers während des Betriebs) verhindert. Um das Elektrowerkzeug danach wieder in Betrieb zu neh- men, müssen Sie erneut die grüne Ein-Taste (70) drücken. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)28 | Deutsch Arbeitshinweise Allgemeine Sägehinweise u Bei allen Schnitten müssen Sie zuerst sicherstellen, dass das Sägeblatt zu keiner Zeit die Anschläge oder sonstige Geräteteile berühren kann. u Verwenden Sie das Elektrowerkzeug zum Nuten oder Falzen nur mit einer entsprechend geeigneten Schutz- vorrichtung (z.B. Tunnelschutzhaube, Druckkamm). u Verwenden Sie das Elektrowerkzeug nicht zum Schlit- zen (im Werkstück beendete Nut). Schützen Sie das Sägeblatt vor Schlag und Stoß. Setzen Sie das Sägeblatt keinem seitlichen Druck aus. Der Spaltkeil muss mit dem Sägeblatt fluchten, um ein Ver- klemmen des Werkstücks zu vermeiden. Bearbeiten Sie keine verzogenen Werkstücke. Das Werk- stück muss immer eine gerade Kante zum Anlegen an den Parallelanschlag haben. Bewahren Sie den Schiebestock immer am Elektrowerkzeug auf. Position des Bedieners (siehe Bild J) u Stellen Sie sich nie in direkter Linie mit dem Säge- blatt. Halten Sie sich immer auf der Seite zum Säge- blatt, auf der sich auch die Anschlagschiene befindet. Bei einem Rückschlag kann das Werkstück mit hoher Ge- schwindigkeit auf Personen geschleudert werden, die vor und in einer Linie mit dem Sägeblatt stehen. – Halten Sie Hände, Finger und Arme vom rotierenden Sä- geblatt fern. Beachten Sie dabei folgende Hinweise: – Halten Sie das Werkstück sicher mit beiden Händen und drücken Sie es fest auf den Sägetisch. – Verwenden Sie für schmale Werkstücke und zum Sägen vertikaler Gehrungswinkel immer den mitgelieferten Schiebestock (13) und den Zusatz-Parallelanschlag (52). Schnittlinie kennzeichnen (siehe Bild K) – Zeichnen Sie auf dem runden gelben Aufkleber (5) die Di- cke des Sägeblatts an. Dadurch können Sie das Werkstück zum Sägen exakt po- sitionieren, ohne die Schutzabdeckung zu öffnen. Maximale Werkstückmaße vertikaler Gehrungswinkel max. Höhe des Werkstücks [mm]

Sägen Gerade Schnitte sägen – Stellen Sie den Parallelanschlag (8) auf die gewünschte Schnittbreite ein. – Legen Sie das Werkstück auf den Sägetisch vor die Schutzabdeckung (6). – Heben oder senken Sie das Sägeblatt durch die Kurbel (20) soweit an oder ab, bis sich die oberen Zähne des Sä- geblatts (33) ca. 3−6mm über dem Werkstück befin- den. – Schalten Sie das Elektrowerkzeug ein. – Sägen Sie das Werkstück mit gleichmäßigem Vorschub durch. Wenn Sie zu viel Druck ausüben, können die Sägeblatt- spitzen überhitzen und das Werkstück kann Schaden neh- men. – Schalten Sie das Elektrowerkzeug aus und warten Sie, bis das Sägeblatt komplett zum Stillstand gekommen ist. Vertikale Gehrungswinkel sägen – Stellen Sie den gewünschten vertikalen Gehrungswinkel des Sägeblatts ein. Bei nach links gekipptem Sägeblatt muss der Parallelan- schlag (8) rechts vom Sägeblatt sein. – Folgen Sie den Arbeitsschritten entsprechend: (siehe „Gerade Schnitte sägen“, Seite28) Horizontale Gehrungswinkel sägen (siehe Bild L) – Stellen Sie den gewünschten horizontalen Gehrungswin- kel am Winkelanschlag (3) ein. – Legen Sie das Werkstück an die Profilschiene (34) an. Das Profil darf sich nicht in der Schnittlinie befinden. Lö- sen Sie in diesem Fall die Rändelmutter (56) und ver- schieben Sie die Profilschiene. – Heben oder senken Sie das Sägeblatt durch die Kurbel (20) soweit an oder ab, bis sich die oberen Zähne des Sä- geblatts (33) ca. 3−6mm über dem Werkstück befin- den. – Schalten Sie das Elektrowerkzeug ein. – Drücken Sie das Werkstück mit der einen Hand gegen die Profilschiene (34) und schieben Sie den Winkelanschlag mit der anderen Hand am Feststellknauf (65) langsam in der Führungsnut (9) nach vorne. – Schalten Sie das Elektrowerkzeug aus und warten Sie, bis das Sägeblatt komplett zum Stillstand gekommen ist. Horizontale Gehrungswinkel mit arretiertem Schiebeschlitten sägen – Stellen Sie den gewünschten horizontalen Gehrungswin- kel am Winkelanschlag (3) ein. – Der Winkelanschlag (3) muss in der Führungsnut (9) (links oder rechts) frei beweglich sein. Lösen Sie dazu bei Bedarf die Rändelschraube (54). – Folgen Sie den Arbeitsschritten entsprechend: (siehe „Gerade Schnitte sägen“, Seite28) Horizontale Gehrungswinkel mit Hilfe des Schiebeschlittens sägen – Stellen Sie den gewünschten horizontalen Gehrungswin- kel am Winkelanschlag (3) ein. – Ziehen Sie den Spanngriff (29) für den Schiebeschlitten ganz nach oben und ziehen Sie den Schiebeschlitten (2) nach vorn. – Legen Sie das Werkstück auf den Sägetisch vor die Schutzabdeckung (6). 1 609 92A 5UD | (01.10.2020) Bosch Power ToolsDeutsch | 29 – Positionieren Sie den Winkelanschlag (3) vor dem Werk- stück in der linken Führungsnut (9). Arretieren Sie diese Stellung, indem Sie die Rändelschraube (54) fest anzie- hen. – Folgen Sie den Arbeitsschritten entsprechend: (siehe „Gerade Schnitte sägen“, Seite28) Grundeinstellungen prüfen und einstellen Zur Gewährleistung präziser Schnitte müssen Sie nach in- tensivem Gebrauch die Grundeinstellungen des Elektrowerk- zeugs überprüfen und gegebenenfalls einstellen. Dazu benötigen Sie Erfahrung und entsprechendes Spezial- werkzeug. Eine Bosch-Kundendienststelle führt diese Arbeit schnell und zuverlässig aus. Anschläge für vertikale Standard-Gehrungswinkel 0°/45° einstellen – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Stellen Sie einen vertikalen Gehrungswinkel des Säge- blatts von 0° ein. – Entfernen Sie die Schutzabdeckung (6). Überprüfen (siehe Bild M1) – Stellen Sie eine Winkellehre auf 90° ein und stellen Sie sie auf den Sägetisch (17). Der Schenkel der Winkellehre muss mit dem Sägeblatt (33) auf der ganzen Länge bündig sein. Einstellen (siehe Bild M2) – Lösen Sie die Schraube (71). Damit kann der 0°-Anschlag (28) verschoben werden. – Lösen Sie den Arretierhebel (26). – Schieben Sie das Handrad (19) gegen den 0°-Anschlag, bis der Schenkel der Winkellehre mit dem Sägeblatt auf der ganzen Länge bündig ist. – Halten Sie das Handrad in dieser Stellung und ziehen Sie den Arretierhebel (26) wieder fest. – Ziehen Sie die Schraube (71) wieder fest. Falls der Winkelanzeiger (64) nach dem Einstellen nicht in einer Linie mit der 0°-Marke der Skala (27) ist, lösen Sie die Schraube (72) mit einem handelsüblichen Kreuzschlitz- schraubendreher und richten den Winkelanzeiger entlang der 0°-Marke aus. Wiederholen Sie die obengenannten Arbeitsschritte entspre- chend für den vertikalen Gehrungswinkel von 45° (Lösen der Schraube (73); Verschieben des 45°-Anschlags (25)). Der Winkelanzeiger (64) darf dabei nicht wieder verstellt wer- den. Parallelität des Sägeblatts zu den Führungsnuten des Winkelanschlags (siehe Bild N) – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Entfernen Sie die Schutzabdeckung (6). Überprüfen – Markieren Sie mit einem Bleistift den ersten linken Säge- zahn, der hinten über dem Tischeinsatz sichtbar ist. – Stellen Sie eine Winkellehre auf 90° ein und legen Sie sie an die Kante der Führungsnut (9). – Verschieben Sie den Schenkel der Winkellehre, bis er den markierten Sägezahn berührt, und lesen Sie den Abstand zwischen Sägeblatt und Führungsnut ab. – Drehen Sie das Sägeblatt, bis der markierte Zahn vorne über dem Tischeinsatz steht. – Verschieben Sie die Winkellehre entlang der Führungsnut bis zum markierten Sägezahn. – Messen Sie wieder den Abstand zwischen Sägeblatt und Führungsnut. Die beiden gemessenen Abstände müssen identisch sein. Einstellen – Lösen Sie die Innensechskantschrauben (74) vorne unter dem Sägetisch und die Innensechskantschrauben (75) hinten unter dem Sägetisch mit dem mitgelieferten Innen- sechskantschlüssel (37). – Bewegen Sie vorsichtig das Sägeblatt, bis es parallel zur Führungsnut (9) steht. – Ziehen Sie alle Schrauben (74) und (75) wieder fest. Abstandsanzeiger des Sägetischs einstellen (siehe Bild

– Positionieren Sie den Parallelanschlag rechts vom Säge- blatt. Verschieben Sie den Parallelanschlag, bis die Markierung in der Lupe (68) auf der unteren Skala 33 cm anzeigt. Zum Feststellen drücken Sie den Spanngriff (51) wieder nach unten. – Ziehen Sie den Spanngriff (18) ganz nach oben und zie- hen Sie die Sägetischverbreiterung (11) bis zum An- schlag nach außen. Überprüfen Der Abstandsanzeiger (69) muss auf der oberen Skala (1) den identischen Wert wie die Markierung in der Lupe (68) auf der unteren Skala (1) anzeigen. Einstellen – Ziehen Sie die Sägetischverbreiterung (11) bis zum An- schlag nach außen. – Lösen Sie die Schraube (76) mit einem Kreuzschlitz- schraubendreher und richten Sie den Abstandsanzeiger (69) entlang der 33-cm-Marke der oberen Skala (1) aus. Parallelität des Parallelanschlags einstellen (siehe Bild

– Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Entfernen Sie die Schutzabdeckung (6). – Lösen Sie den Spanngriff (51) des Parallelanschlags und verschieben Sie ihn, bis er das Sägeblatt berührt. Überprüfen Der Parallelanschlag (8) muss das Sägeblatt auf der ganzen Länge berühren. Einstellen – Lösen Sie die Innensechskantschrauben (77) mit dem mitgelieferten Innensechskantschlüssel (37). – Bewegen Sie vorsichtig den Parallelanschlag (8), bis er auf der ganzen Länge das Sägeblatt berührt. – Halten Sie den Parallelanschlag in dieser Stellung und drücken Sie den Spanngriff (51) wieder nach unten. Bosch Power Tools 1 609 92A 5UD | (01.10.2020)30 | Deutsch – Ziehen Sie die Innensechskantschrauben (77) wieder fest. Spannkraft des Parallelanschlags einstellen Die Spannkraft des Parallelanschlags (8) kann nach häufi- gem Gebrauch nachlassen. – Ziehen Sie die Justierschraube (31) solange an, bis der Parallelanschlag wieder fest auf dem Sägetisch fixiert werden kann. Lupe des Parallelanschlags einstellen (siehe Bild P) – Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Entfernen Sie die Schutzabdeckung (6). – Verschieben Sie den Parallelanschlag (8) von rechts, bis er das Sägeblatt berührt. Überprüfen Die Markierung der Lupe (68) muss in einer Linie mit der 0- mm-Marke der Skala (1) sein. Einstellen – Lösen Sie die Schraube (78) mit einem Kreuzschlitz- schraubendreher und richten Sie die Markierung entlang der 0-mm-Marke aus. Niveau des Tischeinsatzes einstellen (siehe Bild Q) Überprüfen Die Vorderseite des Tischeinsatzes (32) muss bündig oder etwas unterhalb des Sägetisches sein, die Rückseite muss bündig oder etwas oberhalb des Sägetisches sein. Einstellen – Entfernen Sie den Tischeinsatz (32). – Stellen Sie mit dem Innensechskantschlüssel (37) das richtige Niveau der vier Justierschrauben (79) ein. Aufbewahrung und Transport Geräteelemente aufbewahren (siehe Bilder R1−R6) Zum Aufbewahren bietet Ihnen das Elektrowerkzeug die Möglichkeit, bestimmte Geräteelemente sicher zu befesti- gen. – Lösen Sie den Zusatz-Parallelanschlag (52) vom Parallel- anschlag (8). – Stecken Sie alle losen Geräteteile in ihre Aufbewahrungs- depots am Gehäuse (siehe nachfolgende Tabelle). Bild Geräteelement Aufbewahrungsdepot R1 Schutzabdeckung (6) in die Aussparung der Halte- rung (22) einhängen und mit Klemmhebel (49) festziehen

Befestigungsset „Zu- satz- Parallelanschlag“ (39) in die Halterungen (80) ein- clipsen R2 Absaugadapter (41) in die Halteklammern (81) einschieben

unbenutzte Sägeblät- ter ins Sägeblatt-Depot (82) ein- hängen und die Abdeckung (14) darüber mit der Befesti- gungsmutter (12) fixieren Bild Geräteelement Aufbewahrungsdepot R3 Ringschlüssel (15) ins Sägeblatt-Depot (82) ein- hängen und die Abdeckung (14) darüber mit der Befesti- gungsmutter (12) fixieren R3 Schiebestock (13) mit der Befestigungsmutter (12) fixieren

Innensechskant- schlüssel (37) in die Halterungen (83) ein- schieben R4 Parallelanschlag (8) in das Depot des Parallelan- schlags (36) stecken R5 Winkelanschlag (3) in die Halteklammern (23) einschieben

EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen. Tischkreissäge Sachnummer

EG-Baumusterprüfung Nr. 50428218 0001 durch notifizierte Prüfstelle Nr. 0197. TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Germany Technische Unterlagen bei: * en EC type examination no. 50428218 0001 by notified body no. 0197. TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Germany Technical file at: *
