LIETOŠANAS INSTRUKCIJA GCM 8 SDE Professional BOSCH

Klienditeenindus ja kasutusalane nõustamine Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta. Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10‑kohaline tootenumber. Eesti Vabariik Teeninduskeskus Tel.: (+372) 6549 575 Faks: (+372) 6549 576 E-posti: service-pt@lv.bosch.com Muud teeninduse aadressid leiate jaotisest: www.bosch-pt.com/serviceaddresses Kasutuskõlbmatuks muutunud seadmete käitlus Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta. Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka! Üksnes ELliikmesriikidele: Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta. Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)368 | Latviešu Latviešu Drošības noteikumi Vispārējie drošības noteikumi darbam ar elektroinstrumentiem BRĪDINĀ- JUMS Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai. Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa). Drošība darba vietā u Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums. u Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. u Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu. Elektrodrošība u Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. u Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. u Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. u Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotīkla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai. u Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabeļus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks. u Ja elektroinstrumentu tomēr nepieciešams darbināt vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas ķēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu. Personīgā drošība u Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. u Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) lietošana noteiktos apstākļos ļaus samazināt savainošanās risku. u Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. u Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu. u Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās. u Nēsājiet darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Vaļīgas drēbes, rotaslietas un gari mati var ieķerties kustošajās daļās. u Ja elektroinstrumenta konstrukcija ļauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību. u Nepaļaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsLatviešu | 369 Saudzīga apiešanās un darbs ar elektroinstrumentiem u Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes. u Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja palīdzību nevar ieslēgt un izslēgt. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. u Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. u Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. u Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots. u Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. u Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos lietošanas apstākļus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām. u Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brīvas no eļļas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās. Apkalpošana u Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni. Drošības noteikumi paneļzāģiem u Paneļzāģi ir paredzēti koka un kokam līdzīgu materiālu zāģēšanai, tie nav izmantojami kopā ar abrazīvajiem griešanas diskiem dzelzi saturošu priekšmetu, piemēram, stieņu, kniežu u.c. griešanai. Abrazīvie putekļi vat izraisīt instrumenta kustīgo daļu, piemēram, apakšējā aizsarga iestrēgšanu. Dzirksteles, kas veidojas abrazīvās griešanas laikā, dedzina apakšējo aizsargu, plastmasas ieliktni un citas plastmasas daļas. u Ja iespējams, lietojiet spīles apstrādājamā priekšmeta nostiprināšanai. Ja apstrādājamais priekšmets tiek turēts ar roku, tai visu laiku jāatrodas vismaz 100mm attālumā no asmens jebkurā tā pusē. Nelietojiet zāģi tādu priekšmetu zāģēšanai, kas ir pārāk mazi, lai tos varētu droši iestiprināt spīlēs vai noturēt ar roku. Ja Jūsu roka atrodas pārāk tuvu zāģa asmenim, pieaug savainojuma risks, rokai saskaroties ar asmeni. u Apstrādājamais priekšmets jānovieto stacionāri un jāiestiprina spīlēs vai jātur, piespiežot pie vadotnes un zāģēšanas galda. Nebīdiet apstrādājamo priekšmetu zāģa asmens virzienā un veiciet zāģēšanu, jebkādā veidā vadot apstrādājamo priekšmetu "ar brīvu roku". Nenostiprināti vai kustīgi apstrādājamie priekšmeti var tikt ar lielu ātrumu mesti prom, radot savainojumus. u Zāģēšanas laikā bīdiet zāģa asmeni cauri apstrādājamajam priekšmetam. Nevelciet zāģa asmeni cauri apstrādājamajam priekšmetam. Lai veidotu zāģējumu, vispirms paceliet augšup asmens galvu un velkot pārbīdiet to virs apstrādājamā priekšmeta bez zāģēšanas, tad ieslēdziet motoru, nolaidiet asmens galvu lejup un veidojiet zāģējumu, bīdot zāģa asmeni cauri apstrādājamajam priekšmetam. Ja zāģēšana notiek, velkot zāģa asmeni cauri apstrādājamajam priekšmetam, tas izraisa zāģa asmens kāpšanu ārā no zāģējuma un asmens galvas pārvietošanos lietotāja virzienā. u Nekad neturiet roku uz paredzētās zāģējuma trases ne zāģa asmens priekšā, ne arī aiz tā. Apstrādājamā priekšmeta "krustiska" turēšana, t.i., turēšana zāģa asmens labajā pusē ar kreiso roku un otrādi ir ļoti bīstama. u Ja asmens griešanās laikā vēlaties noņemt no zāģēšanas galda koka atlūzas vai veikt kādu citu darbību, nesniedzieties aiz vadotnes ar jebkuru roku, ja tā atrodas tuvāk par 100mm no asmens jebkurā tā pusē. Rotējošā asmens tuvums rokai var nebūt acīmredzams, un šādā situācijā Jūs varat gūt nopietnu savainojumu. u Pirms zāģēšanas pārbaudiet apstrādājamo priekšmetu. Ja apstrādājamais priekšmets ir saliekts vai savērpts, iespīlējiet to vietā, kas atrodas ārpus izliekuma, vēršot izliekumu vadotnes virzienā. Vienmēr pārliecinieties, ka zāģējuma trases apvidū neveidojas sprauga starp apstrādājamo priekšmetu, zāģēšanas galdu un vadotni. Saliekti vai savērpti apstrādājamie priekšmeti zāģēšanas laikā var pagriezties vai pārvietoties, izraisot rotējošā zāģa asmens iestrēgšanu. Apstrādājamais priekšmets nedrīkst saturēt naglas vai citus svešķermeņus. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)370 | Latviešu u Nelietojiet zāģi, pirms tā zāģēšanas galds nav atbrīvots no darbarīkiem, koka atlūzām u.c. priekšmetiem, izņemot apstrādājamo priekšmetu. Nelieli gruži, nenostiprinātas koka skaidas un atlūzas, kā arī citi objekti, kas saskaras ar rotējošo asmeni, var tikt ar lielu ātrumu mesti prom. u Vienlaicīgi zāģējiet tikai vienu priekšmetu. Vairāki kopā salikti apstrādājamie priekšmeti nevar tikt apmierinošā veidā iespīlēti vai citādi iestiprināti un var iestrēgt asmenī vai zāģēšanas laikā pārvietoties. u Nodrošiniet, lai paneļzāģis pirms lietošanas tiktu nostiprināts vai novietots uz stingras, līmeniskas virsmas. Ja paneļzāģis atrodas uz stingras, līmeniskas virsmas, tas samazina instrumenta nestabilitātes risku darba laikā. u Plānojiet savu darbu. Ik reizi, izmainot horizontālā vai vertikālā zāģēšanas leņķa iestatījumus, nodrošiniet, lai pārbīdāmā vadotne būtu pareizi nostiprināta un droši atbalstītu apstrādājamo priekšmetu, nesaskaroties ar zāģa asmeni vai aizsargu sistēmu. Neieslēdzot instrumentu un nenovietojot apstrādājamo priekšmetu uz zāģēšanas galda, pārvietojiet zāģa asmeni tā, lai tiktu pilnībā modelēts zāģēšanas process, šādi nodrošinoties pret zāģa asmens saskaršanos ar instrumenta daļām, tai skaitā ar vadotni zāģēšanas laikā. u Lietojot zāģēšanas galda pagarinātājus un balstus, pienācīgā veidā atbalstiet apstrādājamos priekšmetus, kas ir platāki vai garāki par zāģēšanas galda virsmu. Ja apstrādājamie priekšmeti, kas ir platāki vai garāki par zāģēšanas galdu, netiek droši atbalstīti, tie zāģēšanas laikā var sašķiebties. Ja apstrādājamais priekšmets vai tā atzāģētais posms sašķiebjas, tas var pacelt augšup apakšējo aizsargu vai arī tikt mests prom, saskaroties ar rotējošo zāģa asmeni. u Neizmantojiet citas personas palīdzību zāģēšanas galda pagarinātāja turēšanai vai kā papildu balstu. Nestabils balsts var izraisīt zāģa asmens zobu iestrēgšanu apstrādājamajā priekšmetā, zāģēšanas laikā izraisot tā pārvietošanos, kā rezultātā instrumenta lietotājs un viņa palīgs var tikt vilkti rotējošā zāģa asmens virzienā. u Apstrādājamā priekšmeta atzāģētais posms nekādā veidā nedrīkst iestrēgt rotējošajā zāģa asmenī vai tikt tam piespiests. Ja atzāģētais posms kaut kādā veidā tiek ierobežots, piemēram, pielietojot garuma atdures, tas var slīpi piespiesties zāģa asmenim un ar lielu ātrumu tikt mests prom. u Vienmēr lietojiet spīles vai citu stiprinājuma ierīci, kas spēj droši noturēt vietā apaļus priekšmetus, piemēram, apaļus stieņus vai caurules. Apaļie stieņi zāģēšanas laikā tiecas aizlidot prom, kā rezultātā zāģa asmens zobi iekožas priekšmetā un velk stieni kopā ar lietotāja roku zāģa asmens virzienā. u Pirms zāģa asmens kontaktēšanas ar apstrādājamo priekšmetu nogaidiet, līdz tiek sasniegts pilns asmens griešanās ātrums. Tas ļauj samazināt apstrādājamā priekšmeta aizmešanas risku. u Ja apstrādājamais priekšmets vai zāģa asmens iestrēgst, nekavējoties izslēdziet paneļzāģi. Nogaidiet, līdz apstājas visas instrumenta kustīgās daļas, un tad atvienojiet to no barojošā elektrotīkla un/vai atvienojiet no tā akumulatoru. Tad veiciet pasākumus, lai izbrīvētu iestrēgušo materiālu. Turpinot zāģēt iestrēgušo materiālu, var tikt zaudēta kontrole pār paneļzāģi, vai arī tas var tikt bojāts. u Pēc zāģēšanas beigām atlaidiet paneļzāģa slēdzi un noturiet asmens galvu apakšējā stāvoklī, līdz zāģa asmens ir apstājies un kļūst iespējams noņemt apstrādājamā priekšmeta atzāģēto posmu. Sniegšanās ar roku gar asmeni tā izskrējiena laikā ir bīstama. u Stingri turiet paneļzāģa asmens galvas rokturi, ja zāģējums netiek izveidots līdz galam, kā arī tad, ja instrumenta slēdzis tiek atlaists, pirms asmens galva tiek līdz galam pārvietota lejup. Bremzējošā efekta dēļ paneļzāģa asmens galva var tikt pēkšņi rauta lejup, radot savainojuma rašanās risku. u Nepalaidiet rokturi vaļā tad, kad zāģa galva ir sasniegusi zemāko pozīciju. Vienmēr vadiet zāģa galvu manuāli atpakaļ augstākajā pozīcijā. Ja zāģa galva kustas nekontrolēti, tas var radīt savainojuma risku. u Uzturiet darba vietu tīru. Sevišķi bīstams ir materiālu maisījums. Vieglo metālu putekļi var viegli aizdegties. u Nelietojiet neasus, ieplaisājušus, saliektus vai citādi bojātus zāģa asmeņus. Zāģa asmeņi ar neasiem vai nepareizi izliektiem zobiem veido šauru zāģējumu, kas rada pastiprinātu berzi, var būt par cēloni zāģa asmens iespiešanai zāģējumā un izraisīt atsitienu. u Nelietojiet zāģa asmeņus, kas izgatavoti no stipri leģēta ātrgriezējtērauda (HSS). Šādi asmeņi var viegli salūzt. u Vienmēr lietojiet zāģa asmeņus ar pareiza izmēra un formas (daudzstūra formas vai apaļu) centrālo atvērumu. Zāģa asmeņi, kas nav piemēroti stiprinājuma ierīcēm, kā arī slikti centrēti zāģa asmeņi var būt par cēloni kontroles zaudēšanai pār instrumentu. u Nekad nemēģiniet novākt no griešanas vietas atgriezumus, koka skaidas u.c. laikā, kad elektroinstruments darbojas. Vienmēr vispirms pārvietojiet darbinstrumenta galvu augšējā (izejas) stāvoklī un izslēdziet elektroinstrumentu. u Pēc darba nepieskarieties zāģa asmenim, līdz tas nav atdzisis. Darba laikā zāģa asmens stipri sakarst. u Parūpējieties, lai brīdinošās uzlīmes uz elektroinstrumenta korpusa vienmēr būtu skaidri salasāmas. u Elektroinstruments tiek piegādāts kopā ar lāzera brīdinājuma zīmi (skatīt tabulu "Simboli un to nozīme"). Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties tiešajā vai atstarotajā lāzera starā. Šāda rīcība var apžilbināt tuvumā esošās personas, izraisīt nelaimes gadījumus vai pat bojāt redzi. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsLatviešu | 371 u Ja lāzera stars iespīd acīs, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā. u Neskatieties lāzera starojuma avotā caur optiskiem fokusējošiem instrumentiem, piemēram, caur tālskati. Tas var radīt acu bojājumus. u Nevērsiet lāzera staru uz personām, kas skatās caur tālskati vai citiem līdzīgiem instrumentiem. Tas var radīt šīm personām acu bojājumus. u Neveiciet nekādas izmaiņas ar lāzera ierīci. Šajā lietošanas pamācībā aprakstītās regulēšanas iespējas ir droši izmantojamas. u Nelietojiet lāzera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma. u Nelietojiet lāzera skatbrilles kā saules brilles vai kā brilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultravioletā starojuma un pasliktina krāsu izšķiršanas spēju. u Uzmanību – ja tiek veiktas citas darbības vai lietotas citas regulēšanas ierīces, nekā norādīts šeit vai citos procedūru aprakstos, tas var radīt bīstamu starojuma iedarbību. u Nenomainiet elektroinstrumentā iebūvēto lāzeru ar cita tipa lāzera ierīci. Elektroinstrumentam nepiemērotas lāzera ierīces izmantošana var būt bīstama cilvēku veselībai. Simboli Šeit ir aplūkoti daži apzīmējumi, kuru nozīmi ir svarīgi zināt, lietojot elektroinstrumentu. Tāpēc lūdzam iegaumēt šos simbolus un to nozīmi. Apzīmējumu pareiza interpretācija ļaus vieglāk un drošāk strādāt ar elektroinstrumentu. Simboli un to nozīme IEC 60825-1:2014<0.39mW, 650 nmLASER RADIATIONDO NOT EXPOSE USERS OFTELESCOPIC OPTICSCLASS 1M LASER PRODUCT Lāzera starojums Tieši neskatieties lāzera starā caur teleskopiskām optiskajām ierīcēm Lāzera klase 1M Elektroinstrumenta darbības laikā netuviniet rokas zāģēšanas vietai un zāģa asmenim. Pieskaršanās zāģa asmenim ir bīstama, jo var izraisīt savainojumu. Lietojiet putekļu aizsargmasku. Lietojiet aizsargbrilles. Simboli un to nozīme Lietojiet ierīces dzirdes orgānu aizsardzībai. Trokšņa iedarbība var radīt paliekošus dzirdes traucējumus. Bīstamā zona! Sekojiet, lai jūsu rokas, delnas un pirksti atrastos pēc iespējas tālāk no šīs zonas.

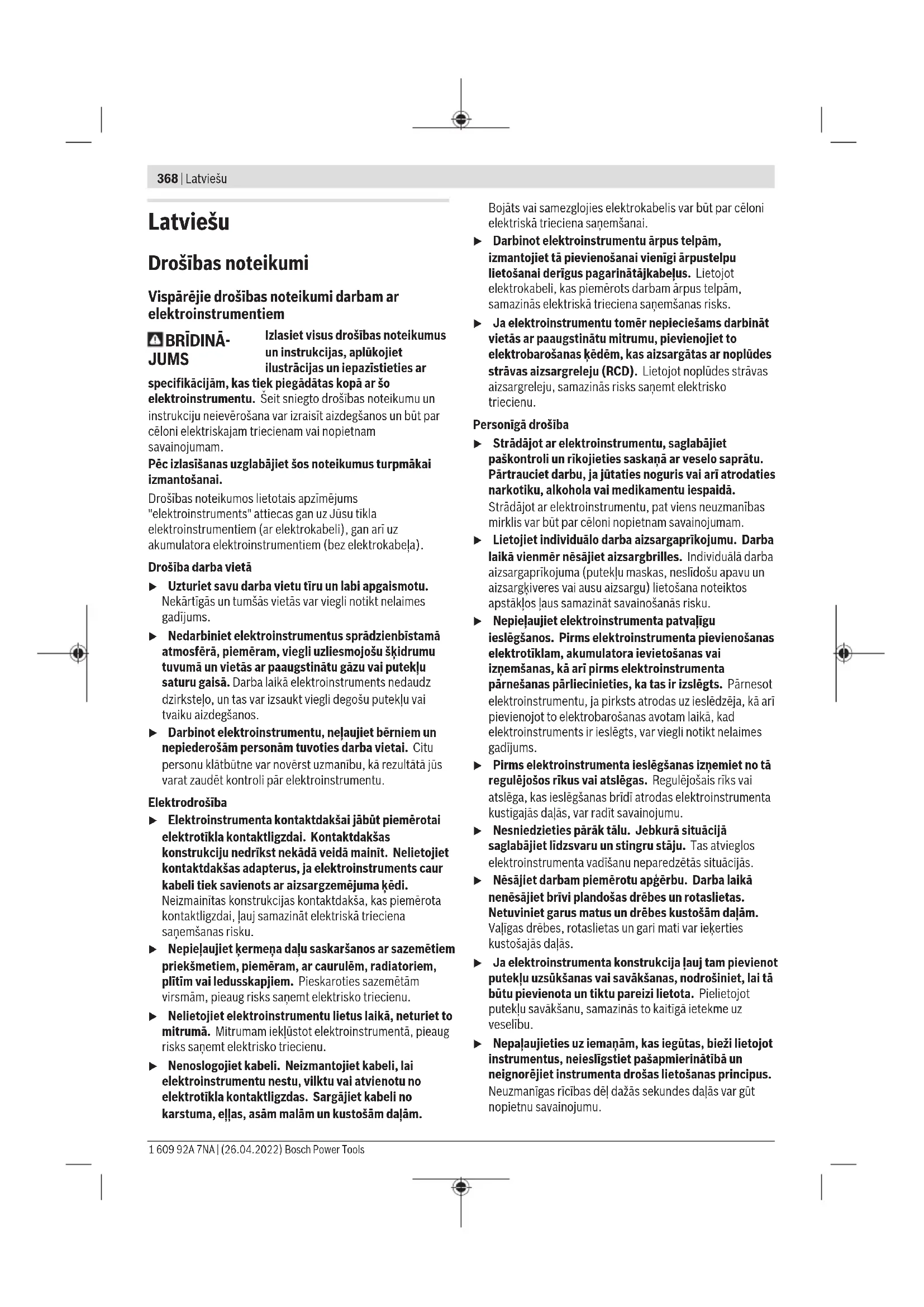

Tabulā ir norādītas ieteicamās griešanās ātruma pakāpes atkarībā no apstrādājamā materiāla: alumīnijam, plastmasai un kokam. Veidojot zāģējumus ar slīpu vertikālo zāģēšanas leņķi, pārbīdāmās vadotnes jāpavelk uz āru vai arī pilnīgi jāizņem. 3601M192.. 3601M192B. 25,4 Ievērojiet zāģa asmens izmēru. Centrālā atvēruma diametram ir jābūt tādam, ka asmens novietojas uz darbvārpstas bez spēles. Ja tomēr ir jālieto diametra salāgotāji, salāgotāja izmēram ir jāatbilst zāģa asmens pamatnes biezumam un centrālā atvēruma diametram, kā arī darbvārpstas diametram. Kad vien var, lietojiet kopā ar zāģa asmeni piegādātos salāgotājus. Zāģa asmens diametram ir jāatbilst simbolu sadaļā norādītajai vērtībai. Tiek parādīts SDS bultskrūves griešanas virziens, iestiprinot zāģa asmeni (pretēji pulksteņa rādītāju kustības virzienam) un noņemot zāģa asmeni (pulksteņa rādītāju kustības virzienā). Fiksējošā svira ir pievilkta: tiek saglabāts iestatītais vertikālais zāģēšanas leņķis (darbinstrumenta galvas sānu nolieces leņķis). Fiksējošā svira ir atbrīvota: iespējams iestatīt vertikālo zāģēšanas leņķi. Izstrādājuma un tā funkciju apraksts Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Ņemiet vērā attēlus lietošanas pamācības sākuma daļā. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)372 | Latviešu Paredzētais pielietojums Elektroinstruments ir izmantojams kā stacionāra iekārta taisnu zāģējumu veidošanai kokā gareniski un šķērsvirzienā. Iespējamais horizontālais zāģēšanas leņķis ir no –52° līdz +60°, bet iespējamais vertikālais zāģēšanas leņķis ir no 47° (noliece pa kreisi) līdz 47° (noliece pa labi). Elektroinstrumenta jauda ir piemērota cieta un mīksta koka, kā arī skaidu un šķiedru plākšņu zāģēšanai. Lietojot piemērotus zāģa asmeņus, instrumentu iespējams lietot arī alumīnija profilu un plastmasas zāģēšanai. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē. (1) Slīdroka darbinstrumenta galvas horizontālās pārbīdei (2) Skaidu izvadīšanas īscaurule (3) Rokturis transportēšanai (4) Dziļuma ierobežotāja regulēšanas skrūve (5) Lāzera aizsargvāciņš (6) Slīdrullītis (7) Ieslēdzēja atkārtotas ieslēgšanas bloķēšanas poga (8) Ieslēdzējs/izslēdzējs (9) Rokturis (10) Aizsargpārsegs (11) Kustīgais aizsargpārsegs (12) Zāģa asmens (13) Zāģēšanas galda pagarinātājs (14) Vadotne (15) Pārbīdāmā vadotne (16) Zāģēšanas galds (17) Zāģēšanas galda pagarinātāja fiksēšanas svira (18) Zāģēšanas leņķa (horizontāli) skala (19) Asmens aptverplāksne (20) Fiksējošais aizspiednis (21) Brīvi izvēlēta zāģēšanas leņķa (horizontāli) fiksēšanas rokturis (22) Zāģēšanas leņķa fiksētās vērtības regulēšanas (horizontāli) svira (23) Pretapgāšanās balsts (24) Zāģēšanas leņķa (horizontāli) pārbaudes disks (25) Zāģēšanas leņķa (horizontāli) standarta vērtību ierobes (26) Stiprinājuma urbumi (27) Satveršanas padziļinājumi (28) Skrūvspīles (29) Zāģēšanas leņķa (vertikāli) standarta vērtību 45°, 22,5° un 33,9° atdure (30) Zāģēšanas leņķa (vertikāli) skala (31) Vertikālā zāģēšanas leņķa rādītājs noliecei pa labi (32) Dziļuma ierobežotājs (33) Skrūve horizontālās pārbīdes slīdrokas fiksēšanai (34) Sešstūra stieņatslēga (5mm) (35) Skrūvspīlēm paredzētie urbumi (36) Garuma atdure

(37) Transportēšanas aizsardzība (38) Apgriezienu skaita regulators (39) Lāzera brīdinājuma uzlīme (40) Lāzera ieslēdzējs (zāģējuma līnijas iezīmēšanai) (41) Svira brīvi izvēlēta vertikālā zāģēšanas leņķa fiksēšanai (42) Vertikālā zāģēšanas leņķa rādītājs noliecei pa kreisi (43) Skaidu novirzītājs (44) Atdure vertikālā zāģēšanas leņķa standarta vērtībai 0° (45) Darbvārpstas fiksators (46) Zāģa asmens stiprināšanas sešstūra ligzdskrūve (47) Piespiedējatloks (48) Lāzera stara izvadlūka (49) Iekšējais piespiedējatloks (50) SDS bultskrūve (51) Pārbīdāmās vadotnes fiksēšanas skrūve (52) Vītņstienis (53) Garuma atdures fiksēšanas skrūve

(54) Garuma atdures piespiedējskrūve

(55) Asmens aptverplāksnes skrūves (56) Lāzera stāvokļa (paralelitāte) regulēšanas skrūve (57) Zāģēšanas leņķa rādītāja (vertikāli) skrūve (58) Atdurskrūve vertikālā zāģēšanas leņķa 0° iestatīšanai (59) Atdurskrūve zāģēšanas leņķa iestatīšanai pa kreisi (60) Atdurskrūve zāģēšanas leņķa iestatīšanai pa labi (61) Zāģēšanas leņķa (horizontāli) skalas regulēšanas skrūves (62) Pārbaudes diska (horizontāli) skrūve (63) Līplente (64) Lāzera lēcas pārsegs

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsLatviešu | 373 Tehniskie parametri Paneļzāģis GCM 8 SDE GCM 8 SDE Izstrādājuma numurs 3601M192.. 3601M192B. Nominālā ieejas jauda W 1600 1400 Griešanās ātrums brīvgaitā min

3500–5300 3500–5300 Palaišanas strāvas ierobežošana ● ● Lāzera starojums nm 650 650 mW <0,39 <0,39 Lāzera klase 1M 1M Lāzera līnijas diverģence mrad (pilns leņķis) 1,0 1,0 Svars atbilstīgi EPTA-Procedure 01:2014 kg 18,9 18,9 Aizsardzības klase / II / II Piemērotu zāģa asmeņu izmēri Zāģa asmens diametrs mm 216 216 Pamatnes plāksnes biezums mm 1,3–1,8 1,3–1,8 Maks. zāģējuma platums mm 3,3 3,3 Centrālā atvēruma diametrs mm 30 25,4 Pieļaujamie apstrādājamā priekšmeta izmēri (skatīt „Pieļaujamie apstrādājamā priekšmeta izmēri“, Lappuse378) Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atšķirties. Informācija par troksni Trokšņa emisijas vērtības ir noteiktas atbilstīgi standartam EN62841-3-9. Elektroinstrumenta radītā trokšņa A–izsvarotās tipiskās vērtības ir šādas: skaņas spiediena līmenis 98dB(A) un akustiskās jaudas līmenis 108dB(A). Mērījuma nenoteiktība K=3dB. Lietojiet ierīces dzirdes orgānu aizsardzībai! Šajā pamācībā norādītais trokšņa līmenis ir izmērīts atbilstoši standartā noteiktajai procedūrai un var tikt izmantots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī trokšņa radītās papildu slodzes iepriekšējai novērtēšanai. Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā radītā trokšņa līmenis var atšķirties no šeit norādītās vērtības. Tas var ievērojami palielināt trokšņa radīto papildu slodzi kopējam darba laika posmam. Lai precīzi izvērtētu trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt trokšņa radīto papildu slodzi kopējam darba laika posmam. Montāža u Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Elektroinstrumenta montāžas un apkalpošanas laikā tā elektrokabeļa kontaktdakša nedrīkst būt pievienota pie elektrotīkla kontaktligzdas. Piegādes komplekts Aplūkojiet lietošanas pamācības sākumā parādīto piegādes komplekta attēlu. Pirms lietojat elektroinstrumentu pirmo reizi, pārliecinieties, ka tā piegādes komplektā ietilpst visas tālāk norādītās daļas: – Paneļzāģis ar tajā iestiprinātu zāģa asmeni – Skrūvspīles (28) – Sešstūra stieņatslēga (34) – SDS bultskrūve (50) Norāde: pārbaudiet, vai elektroinstruments nav bojāts. Pirms turpināt lietot elektroinstrumentu, rūpīgi pārbaudiet, vai tā aizsargierīces un daļas ar nelieliem bojājumiem funkcionē pareizi un bez traucējumiem. Pārbaudiet, vai elektroinstrumenta kustīgās daļas netraucēti pārvietojas un nav iespīlētas un vai kāda no daļām nav bojāta. Ikvienai daļai jābūt pareizi montētai un jāatbilst paredzētajiem nosacījumiem, tādējādi nodrošinot pareizu elektroinstrumenta darbību. Bojātās aizsargierīces vai daļas nekavējoties jānomaina vai kvalificēti jāizremontē pilnvarotā remonta darbnīcā. Papildus piegādes komplektam ir vajadzīgi šādi darbarīki: – Krustrievas skrūvgriezis; – Gredzenatslēga vai uzgriežņu atslēga (izmērs: 10mm). Bosch Power Tools 1 609 92A 7NA | (26.04.2022)374 | Latviešu Stacionāra vai pusstacionāra montāža u Lai varētu droši strādāt ar elektroinstrumentu, tas pirms lietošanas jānostiprina uz līdzenas un stabilas virsmas (piemēram, uz darba galda). Montāža uz darba virsmas (attēls A1−A2) – Nostipriniet elektroinstrumentu uz darba virsmas, lietojot piemērotus skrūvju savienojumus. Šim nolūkam kalpo urbumi (26). vai – Nostipriniet elektroinstrumentu uz darba virsmas, piespiežot tā balstus ar tirdzniecībā pieejamām skrūvspīlēm. Montāža uz Bosch darba galda Pateicoties kājām ar regulējamu garumu, Bosch darba galds GTA nodrošina elektroinstrumentu ar atbalstu uz jebkuras virsmas. Darba galda izvelkamie balsti ir izmantojami garāku apstrādājamo priekšmetu atbalstīšanai. u Izlasiet visus darba galdam pievienotos drošības noteikumus un lietošanas norādījumus. Drošības noteikumu un lietošanas norādījumu neievērošana var kļūt par cēloni elektriskā trieciena saņemšanai, kā arī izraisīt aizdegšanos vai radīt smagu savainojumu. u Pirms elektroinstrumenta nostiprināšanas pareizi samontējiet darba galdu. Pareiza galda uzbūve ir svarīga, lai nepieļautu tā sabrukšanu. – Pirms elektroinstrumenta nostiprināšanas uz darba galda pārvietojiet tā darbinstrumenta galvu transporta stāvoklī. Pusstacionāra uzstādīšana (nav ieteicama!) (attēls A3) Izņēmuma gadījumos, kad nav iespējama elektroinstrumenta stacionāra uzstādīšana uz līdzenas un stabilas virsmas, to var uzstādīt pagaidu lietošanai, izmantojot pretapgāšanās balstu. u Bez pretapgāšanās balsta elektroinstrumentu nav iespējams droši uzstādīt, un tas var apgāzties, zāģējot ar maksimālo horizontālo vai vertikālo zāģēšanas leņķi. – Ieskrūvējiet vai izskrūvējiet pretapgāšanās balstu (23), līdz elektroinstruments novietojas taisni uz darba virsmas. Putekļu un skaidu uzsūkšana Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām. Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām. – Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi. – Darba vietai jābūt labi ventilējamai. – Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu. u Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties. Putekļu/skaidu aizvadīšanas kanālu var nosprostot putekļi, skaidas vai apstrādājamā materiāla atlūzas. – Izslēdziet elektroinstrumentu un izvelciet tā kontaktdakšu no elektrotīkla kontaktligzdas. – Nogaidiet, līdz zāģa asmens ir pilnībā apstājies. – Noskaidrojiet nosprostošanās cēloni un novērsiet to. Putekļu uzsūkšana ar ārējā vakuumsūcēja palīdzību Skaidu izvadīšanas īscaurulei (2) var pievienot arī putekļu uzsūkšanas šļūteni (Ø 35 mm). – Savienojiet vakuumsūcēja šļūteni ar skaidu izvadīšanas īscauruli (2). Vakuumsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai. Veselībai īpaši kaitīgus, kancerogēnus vai saususputekļus savāciet ar speciālu vakuumsūcēju. Zāģa asmens nomaiņa u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. u Zāģa asmens nomaiņas laikā uzvelciet aizsargcimdus. Pieskaroties zāģa asmeņiem, var gūt savainojumus. Izmantojiet vienīgi zāģa asmeņus, kuru maksimālais pieļaujamais griešanās ātrums ir lielāks par elektroinstrumenta griešanās ātrumu brīvgaitā. Izmantojiet tikai zāģa asmeņus, kas atbilst šajā lietošanas pamācībā noteiktajiem parametriem un ir pārbaudīti atbilstoši standarta EN847‑1 prasībām un attiecīgi marķēti. Izmantojiet tikai tādus zāģa asmeņus, ko ražotājs ir ieteicis izmantošanai kopā ar šo elektroinstrumentu un kas ir piemēroti materiālam, ko vēlaties apstrādāt. Tas ļaus novērst zāģa asmens zobu pārkaršanu zāģēšanas laikā. Montāža ar sešstūra ligzdskrūvi (attēli B1−B4) Zāģa asmens noņemšana – Pārvietojiet darbinstrumenta galvu darba stāvoklī. – Grieziet sešstūra ligzdskrūvi (46) lietojot kopā ar instrumentu piegādāto sešstūra stieņatslēgu (34) un vienlaicīgi turiet nospiestu darbvārpstas fiksēšanas pogu (45), līdz darbvārpsta fiksējas. – Turiet nospiestu darbvārpstas fiksēšanas pogu (45) un izskrūvējiet skrūvi (46), griežot to pulksteņa rādītāju kustības virzienā (kreisā vītne!). – Noņemiet piespiedējpaplāksni (47). – Pārvietojiet kustīgo aizsargpārsegu (11) līdz galam uz mugurpusi. – Noturot kustīgo aizsargpārsegu šajā stāvoklī, noņemiet zāģa asmeni (12). 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsLatviešu | 375 – No jauna lēni nolaidiet lejup kustīgo aizsargpārsegu. Zāģa asmens iestiprināšana u Iestiprināšanas laikā sekojiet, lai asmens zobu vērsuma virziens (bultas virziens uz asmens) sakristu ar bultas virzienu uz aizsargpārsega! Pirms iemontējat zāģa asmeni, varat notīrīt visas montējamās daļas. – Kustīgo aizsargpārsegu (11) paceliet un turiet šajā stāvoklī. – Uzlieciet jauno zāģa asmeni uz iekšējā piespiedējatloka (49). – Uzlieciet piespiedējatloku (47) un ielieciet sešstūra ligzdskrūvi (46). Turiet nospiestu darbvārpstas fiksatoru (45), līdz darbvārpsta fiksējas, un pievelciet sešstūra ligzdskrūvi, griežot to pretēji pulksteņa rādītāju kustības virzienam. – Lēni nolaidiet kustīgo aizsargpārsegu. Montāža ar SDS bultskrūvi (attēls C) u Vertikāliem zāģējumiem un izmantojot SDS bultskrūvi (50) pirms zāģēšanas, atbilstoši noregulējot dziļuma ierobežotāju (32), jāpārliecinās, ka SDS bultskrūve nekādā gadījumā nepieskaras materiāla virsmai. Tādējādi netiek pieļauti SDS bultskrūves un/vai materiāla bojājumi. Zāģa asmens noņemšana – Pārvietojiet darbinstrumenta galvu darba stāvoklī. – Turiet nospiestu darbvārpstas fiksēšanas pogu (45) un izskrūvējiet SDS bultskrūvi (50), griežot to pulksteņa rādītāju kustības virzienā (kreisā vītne!). – Noņemiet piespiedējpaplāksni (47). – Pārvietojiet kustīgo aizsargpārsegu (11) līdz galam atpakaļ. – Noturot kustīgo aizsargpārsegu šajā stāvoklī, noņemiet zāģa asmeni (12). – Lēni nolaidiet lejup kustīgo aizsargpārsegu. Zāģa asmens iestiprināšana u Iestiprināšanas laikā sekojiet, lai asmens zobu vērsuma virziens (bultas virziens uz asmens) sakristu ar bultas virzienu uz aizsargpārsega! Ja nepieciešams, pirms zāģa asmens iestiprināšanas notīriet visas iestiprināmās daļas. – Pārvietojiet kustīgo aizsargpārsegu (11) atpakaļ. Noturiet kustīgo aizsargpārsegu šajā stāvoklī. – Novietojiet jauno zāģa asmeni uz iekšējās balstvirsmas (49). – Lēni nolaidiet lejup kustīgo aizsargpārsegu. – Novietojiet uz asmens piespiedējpaplāksni (47) un SDS bultskrūvi (50). Nospiediet darbvārpstas fiksēšanas pogu (45), līdz darbvārpsta fiksējas, un stingri pievelciet SDS bultskrūvi, griežot to pretēji pulksteņa rādītāju kustības virzienam. Lietošana u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Fiksators stiprināšanai transporta stāvoklī (skatītattēluD) Fiksators stiprināšanai transporta stāvoklī (37) atvieglo elektroinstrumenta pārvietošanu no vienas darba vietas uz citu. Elektroinstrumenta atbrīvošana (pāreja darba stāvoklī) – Satveriet darbinstrumenta galvu aiz roktura (9) un nedaudz paspiediet to lejup, lai atbrīvotu fiksatoru (37), kas notur darbinstrumenta galvu transporta stāvoklī. – Līdz galam pavelciet uz āru fiksatoru stiprināšanai transporta stāvoklī (37). – Lēni pārvietojiet darbinstrumenta galvu augšup. Elektroinstrumenta fiksēšana (pāreja transporta stāvoklī) – Atskrūvējiet stiprinošo skrūvi (33), , ja tā notur nekustīgi horizontālās pārbīdes ierīci (1). Pavelciet darbinstrumenta galvu līdz galam uz priekšu un tad no jauna pieskrūvējiet stiprinošo skrūvi, fiksējot horizontālās pārbīdes ierīci. – Atskrūvējiet regulējošo skrūvi (4) līdz galam augšup. – Lai nostiprinātu zāģēšanas galdu (16) stingri pievelciet fiksējošo rokturi (21). – Turot darbinstrumenta galvu aiz roktura (9) pārvietojiet to lejup, līdz fiksatoru stiprināšanai transporta stāvoklī (37) kļūst iespējams līdz galam iebīdīt. Līdz ar to darbinstrumenta galva tiek droši fiksēta transporta stāvoklī. Sagatavošana darbam Zāģēšanas galda pagarināšana (attēls E) Gari apstrādājamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta. Zāģēšanas galdu ar pagarinātāja (13) palīdzību var pagarināt virzienā pa kreisi vai pa labi. – Paceliet augšup fiksējošo sviru (17). – Izvelciet vēlamajā garumā zāģēšanas galda pagarinātāju (13). – Lai fiksētu zāģēšanas galda pagarinātāju, no jauna pārvietojiet lejup fiksējošo sviru (17). Vadotnes pārbīdīšana (skatīt attēlu F) Kad zāģē horizontālā un/vai vertikālā zāģēšanas leņķī, atbilstīgi zāģēšanas virzienam kreisā vai labā pārbīdāmā vadotne (15) ir jāizvelk vai pilnībā jāizņem. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)376 | Latviešu Vertikāls zāģēšanas leņķis Horizontāls zāģēšanas leņķis 0°–47° (pa kreisi) ≤44° (pa labi/pa kreisi) – Atskrūvējiet fiksējošo skrūvi (51). – Pilnībā izvelciet kreiso pārbīdāmo vadotni (15). 0°–47° (pa kreisi) ≥45° (pa labi/pa kreisi) – Atskrūvējiet fiksējošo skrūvi (51). – Pilnībā izvelciet kreiso pārbīdāmo vadotni (15). – Pārbīdāmo vadotni paceliet un izņemiet. – Izņemiet fiksējošo skrūvi (51). 0°–47° (pa labi) ≤44° (pa labi/pa kreisi) – Atskrūvējiet fiksējošo skrūvi (51). – Pilnībā izvelciet labo pārbīdāmo vadotni (15). – Pārbīdāmo vadotni paceliet un izņemiet. 0°–47° (pa labi) ≥45° (pa labi/pa kreisi) Apstrādājamā priekšmeta nostiprināšana (skatiet attēluG) Lai panāktu optimālu darba drošību, apstrādājamais priekšmets ir stingri jānostiprina. Neapstrādājiet priekšmetus, kuri ir pārāk mazi, lai tos stingri nostiprinātu. – Cieši piespiediet apstrādājamo priekšmetu pie vadotnēm (15) un (14). – Ievietojiet kopā ar elektroinstrumentu piegādātās skrūvspīles (28) vienā no šim nolūkam paredzētajiem urbumiem (35). – Pielāgojiet skrūvspīļu vītņstieņa (52) garumu apstrādājamā priekšmeta augstumam. – Nostipriniet apstrādājamo priekšmetu, stingri pieskrūvējot vītņstieni (52). Horizontālā un vertikālā zāģēšanas leņķa iestatīšana Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos iestatījumus. Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti. Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnīcā šis darbs tiks veikts ātri un kvalitatīvi. u Pirms zāģēšanas vienmēr stingri pieskrūvējiet fiksējošo rokturi (21) un pievelciet fiksējošo sviru (41). Pretējā gadījumā zāģa asmens var novirzīties zāģējumā. Norāde par horizontālā zāģēšanas leņķa >45° regulēšanu: pirms zāģēšanas leņķa regulēšanas pavelciet zāģēšanas galda pagarinājumu (13) un pārbīdāmo vadotni (15) līdz galam uz āru. u Vertikāliem zāģējumiem un izmantojot SDS bultskrūvi (50) pirms zāģēšanas, atbilstoši noregulējot dziļuma ierobežotāju (32), jāpārliecinās, ka SDS bultskrūve nekādā gadījumā nepieskaras materiāla virsmai. Tādējādi netiek pieļauti SDS bultskrūves un/vai materiāla bojājumi. Horizontālā zāģēšanas leņķa standarta vērtību iestatīšana (attēls H) Lai ātri un precīzi iestādītu biežāk lietotās horizontālā zāģēšanas leņķa vērtības, zāģēšanas galdā ir izveidotas īpašas ierobes (25), kas atbilst šādām leņķa standarta vērtībām: pa kreisi pa labi

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Atbrīvojiet fiksējošo rokturi (21), ja tas ir pieskrūvēts. – Pavelciet fiksējošo sviru (22) un pagrieziet zāģēšanas galdu (16) pa kreisi vai pa labi līdz ierobei, kas atbilst vēlamajai leņķa vērtībai. – Atlaidiet fiksējošo sviru. Tai jūtami jāfiksējas ierobē. – No jauna stingri pievelciet fiksējošo rokturi (21). Brīvi izvēlēta horizontālā zāģēšanas leņķa iestatīšana (attēls I) Horizontālo zāģēšanas leņķi var iestatīt robežās no 52° (virzienā pa kreisi) līdz 60° (virzienā pa labi). – Atbrīvojiet fiksējošo rokturi (21), ja tas ir pieskrūvēts. – Pavelciet fiksējošo sviru (22) un vienlaicīgi nospiediet fiksējošo aizspiedni (20), līdz tas fiksējas šim nolūkam paredzētajā gropē. Līdz ar to zāģēšanas galds tiek atbrīvots un var brīvi griezties. – Turot aiz fiksējošā roktura, pagrieziet zāģēšanas galdu (16) pa labi vai pa kreisi, līdz zāģēšanas leņķa rādītājs (24) parāda vēlamo horizontālo zāģēšanas leņķa vērtību. – No jauna pievelciet fiksējošo rokturi (21). – Lai atbloķētu fiksējošo sviru (22) (kas nepieciešams zāģēšanas leņķa standarta vērtību iestatīšanai), pavelciet sviru augšup. Līdz ar to fiksējošais aizspiednis (20) atlec sākotnējā stāvoklī un fiksējošā svira (22) atkal var fiksēties ierobēs (25). 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsLatviešu | 377 Vertikālā zāģēšanas leņķa regulēšana pilnā leņķa diapazonā (skatīt attēlu J) Vertikālo zāģēšanas leņķi var regulēt no 47° (pa kreisi) līdz 47° (pa labi). – Pilnībā izvelciet uz priekšu atduri (44). Tad var izmantot pilnu zāģēšanas leņķa vērtību diapazonu (pa labi un pa kreisi). – Labo pārbīdāmo vadotni (15) pilnībā izvelciet vai izņemiet. Ja vēlaties izmantot pilnu zāģēšanas leņķa vērtību diapazonu, arī kreisā pārbīdāmā vadotne (15) ir pilnībā jāizvelk vai jāizņem. – Atbrīvojiet fiksēšanas sviru (41). – Turot darbinstrumenta galvu aiz roktura (9), sasveriet to pa kreisi vai pa labi, līdz pārbaudes disks (42) vai (31) uzrāda vēlamo vertikālā zāģēšanas leņķa vērtību. – Pievelciet fiksēšanas sviru (41). Vertikālā zāģēšanas leņķa standarta vērtību iestatīšana (attēlsK) Lai ātri un precīzi regulētu bieži lietotās vertikālā zāģēšanas leņķa vērtības, leņķa vērtībām 0°, 45°, 22,5° un 33,9° ir paredzētas atdures. – Zāģēšanas leņķa standarta vērtība 0° Turot darbinstrumenta galvu aiz roktura(9), mazliet sasveriet to pa kreisi un pilnībā pārvietojiet atduri(44) uz aizmuguri. Vertikālā zāģēšanas leņķa standarta vērtības 45°, 33,9° un 22,5° Grieziet kreiso vai labo atduri(29), līdz tā fiksējas pret bultiņas marķējumu, kas atbilst vēlamajam vertikālajam standarta zāģēšanas leņķim. Uzsākot lietošanu u Pievadiet elektroinstrumentam pareizu spriegumu! Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas norādīta uz elektroinstrumenta marķējuma plāksnītes. Elektroinstrumenti, kas paredzēti 230V spriegumam, var darboties arī no 220V elektrotīkla. Ieslēgšana (skatītattēluL) – Lai ieslēgtu elektroinstrumentu, vispirms pabīdiet ieslēdzēja atbloķēšanas taustiņu (7) vidus stāvoklī, pēc tam nospiediet ieslēdzēju/izslēdzēju (8) un turiet to nospiestu. Piezīme. Vadoties no drošības apsvērumiem, ieslēdzēja (8) fiksēšana ieslēgtā stāvoklī nav paredzēta, tāpēc tas jātur nospiests visu elektroinstrumenta darbības laiku. Izslēgšana – Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju (8). Palaišanas strāvas ierobežošana Elektroniskā palaišanas strāvas ierobežošanas ierīce ierobežo elektroinstrumenta jaudu palaišanas brīdī, ļaujot to darbināt no elektrotīkla ar aizsardzības strāvu 16A. Norāde. Ja elektroinstruments tūlīt pēc ieslēgšanas sāk darboties ar pilnu ātrumu, tas nozīmē, ka palaišanas strāvas ierobežošanas ierīce ir bojāta. Šādā gadījumā elektroinstruments ir nekavējoties jānosūta uz klientu apkalpošanas darbnīcu. Zāģēšana Vispārēji norādījumi zāģēšanai u Pirms zāģēšanas vienmēr stingri pieskrūvējiet fiksējošo rokturi (21) un pievelciet fiksējošo sviru (41). Pretējā gadījumā zāģa asmens var novirzīties zāģējumā. u Pirms zāģēšanas vienmēr pārliecinieties, ka zāģa asmens jebkurā zāģēšanas fāzē neskars vadotni, skrūvspīles vai citas elektroinstrumenta daļas. Noņemiet palīgvadotni, ja tā ir iestiprināta, vai arī pielāgojiet to darba apstākļiem. Sargājiet zāģa asmeņus no kritieniem un triecieniem. Nepakļaujiet zāģa asmeņus sānu spiedienam. Zāģējiet vienīgi materiālus, kuru zāģēšanai instruments ir normāli paredzēts. Neapstrādājiet greizus vai neregulāras formas priekšmetus. Apstrādājamajam priekšmetam jābūt ar vismaz vienu taisnu malu, kurai vienmēr jābūt piespiestai pie vadotnes. Gari un smagi zāģējamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta. Pārliecinieties, ka kustīgais aizsargpārsegs pareizi funkcionē un var brīvi kustēties. Pārvietojot lejup darbinstrumenta galvu, kustīgajam aizsargpārsegam jāatveras. Pārvietojot darbinstrumenta galvu augšup, kustīgajam aizsargpārsegam jāaizveras virs zāģa asmens un jāfiksējas, darbinstrumenta galvai nonākot augšējā stāvoklī. Griešanās ātruma regulēšana Ar apgriezienu skaita regulatoru (38) var vienmērīgi regulēt elektroinstrumenta apgriezienu skaitu arī darbības laikā. Piezīme. Vienmēr izvēlieties apstrādājamajam materiālam piemērotu apgriezienu skaitu (skatīt tālāk sniegto tabulu). Tādējādi var novērst, ka zāģa zobi pārkarst zāģēšanas laikā. Griešanās ātruma pakāpe Griešanās ātrums Materiāls 1 3500 min.

Lietotāja atrašanās vieta (attēls M) u Nestāviet elektroinstrumenta priekšā pret zāģa asmeni, bet gan vienmēr turieties sānis no tā. Tā Jūsu ķermenis būs pasargāts no iespējamā atsitiena. – Netuviniet rokas un pirkstus rotējošam zāģa asmenim. – Nenovietojiet rokas zem darbinstrumenta galvas vai tās priekšā. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)378 | Latviešu Zāģēšana ar asmens horizontālo pārbīdi – Lai zāģētu ar izvilkšanas ierīci (1) (platus apstrādājamos priekšmetus), atskrūvējiet fiksējošo skrūvi (33), ja ar to ir fiksēta izvilkšanas ierīce. – Nostipriniet apstrādājamo priekšmetu atbilstīgi tā izmēriem. – Regulējiet vēlamo horizontālo un/vai vertikālo zāģēšanas leņķi. – Atvelciet darbinstrumenta galvu no vadotnēm (15) un tā, ka zāģa asmens ir apstrādājamā priekšmeta priekšā. – Ieslēdziet elektroinstrumentu. – Turot darbinstrumenta galvu aiz roktura (9), lēni nolaidiet to. – Pārzāģējiet apstrādājamo priekšmetu, vienmērīgi spiežot darbinstrumenta galvu vadotņu (15) un virzienā. – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa asmens ir pilnībā apstājies. – Lēni paceliet darbinstrumenta galvu. Zāģēšana bez darbinstrumenta galvas horizontālās pārbīdes (apzāģēšana) (skatītattēluN) – Lai zāģētu bez darbinstrumenta galvas horizontālās pārbīdes (mazus apstrādājamos priekšmetus), atskrūvējiet fiksējošo skrūvi (33), ja ar to ir fiksēta izvilkšanas ierīce (1). Pārbīdiet darbinstrumenta galvu līdz atdurei vadotņu (15) un virzienā, tad pievelciet fiksējošo skrūvi (33), lai fiksētu izvilkšanas ierīci. – Nostipriniet apstrādājamo priekšmetu atbilstīgi tā izmēriem. – Regulējiet vēlamo horizontālo un/vai vertikālo zāģēšanas leņķi. – Ieslēdziet elektroinstrumentu. – Turot darbinstrumenta galvu aiz roktura (9), lēni nolaidiet to. – Pārzāģējiet apstrādājamo priekšmetu, vienmērīgi pārvietojot zāģa asmeni. – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa asmens ir pilnībā apstājies. – Lēni paceliet darbinstrumenta galvu. Norādījumi darbam Zāģējuma trases iezīmēšana (skatietattēluO) Lāzera stars parāda zāģējuma trasi, pa kuru zāģēšanas laikā pārvietosies zāģa asmens. Tas ļauj pirms zāģēšanas precīzi novietot apstrādājamo priekšmetu, neatverot kustīgo aizsargpārsegu. – Šim nolūkam ar ieslēdzēju (40) ieslēdziet lāzera staru. – Savietojiet uz apstrādājamā priekšmeta virsmas iezīmēto zāģējuma trasi ar lāzera stara veidotās līnijas labējo malu. Norādījums: pirms zāģēšanas pārbaudiet, vai zāģēšanas līnija vēl tiek parādīta pareizi. Intensīvi strādājot, lāzera stara iestatījumi var izmainīties, piemēram, vibrācijas iespaidā. Pieļaujamie apstrādājamā priekšmeta izmēri Maksimālie apstrādājamā priekšmeta izmēri: Horizontālais zāģēšanas leņķis Vertikālais zāģēšanas leņķis Augstums x platums [mm] 0° 0° 70 x312 45° (pa labi/pa kreisi) 0° 70 x225 0° 45° (pa kreisi) 45 x312 0° 45° (pa labi) 20 x312 45° 45° (pa kreisi) 45 x225 45° 45° (pa labi) 20 x225 45° (pa labi/pa kreisi) 45° (pa kreisi ar SDS bultskrūvi) 30 x225 Minimālie izmēri (= izmēri visiem priekšmetiem, kurus ar piegādes komplektā ietilpstošo skrūvspīļu (28) palīdzību var nostiprināt pa kreisi vai pa labi no zāģa asmens): 100 x 40 mm (garums x platums) Maks. zāģēšanas dziļums (0°/0°): 70 mm Dziļuma ierobežotāja iestatīšana (gropju iezāģēšanai) (attēls P) Dziļuma ierobežotāja iestatīšana jāveic pirms gropju iezāģēšanas. – Pavelciet dziļuma ierobežotāju (32) uz āru. – Turot darbinstrumenta galvu aiz roktura (9), pārvietojiet to vēlamajā stāvoklī. – Ieskrūvējiet regulējošo skrūvi (4), līdz tās gals pieskaras dziļuma ierobežotājam (32). – Lēni pārvietojiet darbinstrumenta galvu augšup. Apstrādājamā priekšmeta sazāģēšana vienāda garuma daļās (skatītattēluQ) Apstrādājamā priekšmeta vienkāršai sazāģēšanai vienāda garuma daļās var izmantot garuma atduri (36) (papildpiederums). Garuma atduri var nostiprināt zāģēšanas galda pagarinātāja (13) abās pusēs. – Atskrūvējiet fiksējošo skrūvi (53) un pārvietojiet garuma atduri tā (36), lai tā novietotos uz piespiedējskrūves (54). – No jauna stingri pieskrūvējiet fiksējošo skrūvi (53). – Iestatiet zāģēšanas galda pagarinātāju (13) stāvoklī, kas atbilst vēlamajam sazāģēšanas garumam. Īpašas formas priekšmetu zāģēšana Zāģējot izliektas formas vai apaļus priekšmetus, tie īpaši jānodrošina pret izslīdēšanu. Zāģējuma trases apvidū nedrīkst palikt atstarpe starp apstrādājamo priekšmetu, vadotni un zāģēšanas galdu. Vajadzības gadījumā nepieciešams sagatavot un pielāgot īpašus turētājelementus. Asmens aptverplākšņu nomaiņa (attēls R) Ilgstoši lietojot instrumentu, tā sarkanās asmens aptverplāksnes (19) var nodilt. Nomainiet bojātās asmens aptverplāksnes. – Pārvietojiet asmens galvu darba stāvoklī. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsLatviešu | 379 – Izskrūvējiet skrūves (55) ar sešstūra stieņatslēgu (4 mm) (34) un noņemiet vecās asmens aptverplāksnes. – Novietojiet jauno labās puses aptverplāksni tai paredzētajā vietā. – Pieskrūvējiet jauno asmens aptverplāksni ar skrūvēm (55) pēc iespējas tālāk pa labi, nodrošinot, lai zāģa asmens nesaskartos ar aptverplāksni jebkurā no iespējamajiem asmens galvas stāvokļiem. – Līdzīgā veidā iestipriniet arī jauno kreisās puses aptverplāksni. Svarīgāko iestatījumu pārbaude un korekcija Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos iestatījumus. Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti. Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnīcā šis darbs tiks veikts ātri un kvalitatīvi. Lāzera regulēšana Norāde: ;ai pārbaudītu lāzera funkcijas, elektroinstrumentam jābūt pievienotam pie elektrotīkla. u Lāzera regulēšanas laikā (piemēram, pārvietojot darbinstrumenta galvu) nekādā gadījumā nenospiediet ieslēdzēju. Elektroinstrumenta nejauša ieslēgšanās var izraisīt savainojumu. – Pārvietojiet elektroinstrumentu darba stāvoklī. – Pagrieziet zāģēšanas galdu (16) līdz ierobei (25), kas atbilst zāģēšanas leņķim 0°. Svirai (22) jūtami jāfiksējas šajā ierobē. Pārbaude (skatietattēluS1) – Iezīmējiet uz apstrādājamā priekšmeta taisnu zāģējuma trasi. – Turot darbinstrumenta galvu aiz roktura (9), lēni laidiet to lejup. – Novietojiet apstrādājamo priekšmetu tā, lai zāģa asmens zobi sakristu ar zāģējuma trasi. – Stingri turiet apstrādājamo priekšmetu šajā stāvoklī un no jauna lēni laidiet lejup darbinstrumenta galvu. – Stingri nostipriniet apstrādājamo priekšmetu. – Ieslēdziet lāzera staru ar ieslēdzēju (40). Lāzera staram jāsakrīt ar uz apstrādājamā priekšmeta iezīmēto zāģējuma trasi visā tās garumā arī tad, ja darbinstrumenta galva tiek pārvietota lejup. Iestatīšana (attēlsS2) – Ar piemērotu skrūvgriezi grieziet regulējošo skrūvi (56), līdz lāzera stars sakrīt ar uz apstrādājamā priekšmeta virsmas iezīmēto zāģējuma trasi visā tās garumā. Griežot regulējošo skrūvi pretēji pulksteņa rādītāju kustības virzienam, lāzera stars pārvietojas no kreisās puses uz labo, bet, griežot regulējošo skrūvi pulksteņa rādītāju kustības virzienā, lāzera stars pārvietojas no labās puses uz kreiso. Vertikālā zāģēšanas leņķa standarta vērtības 0° iestatīšana – Pārvietojiet asmens galvu transporta stāvoklī. – Pagrieziet zāģēšanas galdu (16) līdz 0° ierobei (25). Svirai (22) jāfiksējas šajā ierobē ar skaidri sadzirdamu troksni. Pārbaude (attēls T1) – Iestatiet uz leņķmēra leņķi 90° un novietojiet to uz zāģēšanas galda (16). Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa asmenim (12). Iestatīšana (skatietattēluT2) – Atlaidiet stiprinošo sviru (41). – Līdz galam pārbīdiet atduri (44) uz aizmuguri. – Atskrūvējiet atdurskrūves (58) kontruzgriezni, lietojot tirdzniecībās pieejamu gredzenatslēgu vai vaļējā tipa atslēgu (10mm). – Ieskrūvējiet vai izskrūvējiet atdurskrūvi, panākot, lai leņķmēra mērstienis visā garumā cieši piespiežas zāģa asmenim. – No jauna stingri pievelciet fiksējošo sviru (41). – Pēc tam no jauna stingri pieskrūvējiet atdurskrūves (58) kontruzgriezni. Gadījumā, ja pēc iestatīšanas leņķa rādītājs neatrodas uz vienas līnijas ar 0° atzīmi uz skalas (30), ar tirdzniecībā pieejamu krustrievas skrūvgriezi atskrūvējiet skrūvi (57) un savietojiet leņķa rādītāju ar 0° atzīmi. Vertikālā zāģēšanas leņķa standarta vērtības 45° iestatīšana – Pārvietojiet elektroinstrumentu darba pozīcijā. – Pagrieziet zāģēšanas galdu (16) pret 0° ierobi (25). Svirai (22) ir dzirdami jāfiksējas ierobē. – Izņemiet kreiso pārbīdāmo vadotni (15). – Grieziet kreiso atduri (29), līdz tā fiksējas pret bultiņas marķējumu, kas atbilst zāģēšanas leņķa standarta vērtībai 45°. – Atbrīvojiet fiksēšanas sviru (41). – Turot darbinstrumenta galvu aiz roktura (9), sasveriet to pa kreisi, līdz atbalstskrūve (59) pieguļ pie atdures (29). Pārbaude (attēls U1) – Iestatiet uz leņķmēra leņķi 45° un novietojiet to uz zāģēšanas galda (16). Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa asmenim (12). Regulēšana (skatīt attēlu U2) – Atskrūvējiet atbalstskrūves (59) kontruzgriezni ar tirdzniecībā pieejamu gredzenatslēgu vai uzgriežņu atslēgu (10mm). – Ieskrūvējiet vai izskrūvējiet atbalstskrūvi (59) tā, ka leņķmēra mērstienis visā garumā pieguļ pie zāģa asmens. – Pievelciet fiksēšanas sviru (41). – Tad pievelciet atbalstskrūves (59) kontruzgriezni. Ja pēc regulēšanas pārbaudes diski (42) un (31) nesakrīt ar skalas (30) 45° iedaļām, vispirms atkārtoti pārbaudiet, ka ir Bosch Power Tools 1 609 92A 7NA | (26.04.2022)380 | Latviešu regulēts vertikālais zāģēšanas leņķis 0°, kā arī pārbaudes diskus. Tad atkārtoti regulējiet vertikālo zāģēšanas leņķi 45°. Vertikālā zāģēšanas leņķa standarta vērtības 45° (pa labi) regulēšana – Pārvietojiet elektroinstrumentu darba pozīcijā. – Pagrieziet zāģēšanas galdu (16) pret 0° ierobi (25). Svirai (22) ir dzirdami jāfiksējas ierobē. – Izņemiet labo pārbīdāmo vadotni (15). – Pilnībā izvelciet uz priekšu atduri (44). – Grieziet labo atduri (29), līdz tā fiksējas pret bultiņas marķējumu, kas atbilst zāģēšanas leņķa standarta vērtībai 45°. – Atbrīvojiet fiksēšanas sviru (41). – Turot darbinstrumenta galvu aiz roktura (9), sasveriet to pa kreisi, līdz atbalstskrūve (60) pieguļ pie atdures (29). Pārbaude (attēls V1) – Iestatiet uz leņķmēra leņķi 135° un novietojiet to uz zāģēšanas galda (16). Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa asmenim (12). Regulēšana (skatīt attēlu V2) – Atskrūvējiet atbalstskrūves (60) kontruzgriezni ar tirdzniecībā pieejamu gredzenatslēgu vai uzgriežņu atslēgu (10mm). – Ieskrūvējiet vai izskrūvējiet atbalstskrūvi (60) tā, ka leņķmēra mērstienis visā garumā pieguļ pie zāģa asmens. – Pievelciet fiksēšanas sviru (41). – Tad pievelciet atbalstskrūves (60) kontruzgriezni. Ja pēc regulēšanas pārbaudes diski (42) un (31) nesakrīt ar skalas (30) 45° iedaļām, vispirms atkārtoti pārbaudiet, ka ir regulēts vertikālais zāģēšanas leņķis 0°, kā arī pārbaudes diskus. Tad atkārtoti regulējiet vertikālo zāģēšanas leņķi 45°. Horizontālā zāģēšanas leņķa skalas regulēšana – Pārvietojiet asmens galvu darba stāvoklī. – Pagrieziet zāģēšanas galdu (16) līdz 0° ierobei (25). Svirai (22) jāfiksējas šajā ierobē ar skaidri sadzirdamu troksni. Pārbaude (attēls W1) – Iestatiet uz leņķmēra leņķi 90° un tad novietojiet to starp vadotni (14) un zāģa asmeni (12) uz zāģēšanas galda (16). Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa asmenim (12). Iestatīšana: (skatietattēluW2) – Ar krustrievas skrūvgriezi atskrūvējiet visas četras regulējošās skrūves (61) un pagrieziet zāģēšanas galdu (16) kopā ar skalu (18), panākot, lai leņķmēra mērstienis visā garumā cieši piespiežas zāģa asmenim. – No jauna stingri pieskrūvējiet skrūves. Ja pēc regulēšanas leņķa rādītājs (24) nesakrīt ar 0° iedaļu uz skalas (18), ar krustrievas skrūvgriezi atskrūvējiet skrūvi (62) un savietojiet leņķa rādītāju ar skalas 0° iedaļu. Transportēšana (attēls X) Pirms elektroinstrumenta transportēšanas veiciet šādas darbības. – Atskrūvējiet fiksējošo skrūvi (33), ja tā ir pieskrūvēta. Līdz galam izvelciet uz priekšu darbinstrumenta galvu un tad pieskrūvējiet fiksējošo skrūvi. – Nodrošiniet, lai dziļuma ierobežotājs (32) būtu pilnīgi iebīdīts un regulējošā skrūve (4), pārvietojoties darbinstrumenta galvai, varētu brīvi iziet cauri izgriezumam, nepieskaroties dziļuma ierobežotājam. – Pārvietojiet darbinstrumenta galvu transporta stāvoklī. – Noņemiet visus piederumus, ko nevar stingri nostiprināt uz elektroinstrumenta. Ja iespējams, transportēšanas laikā ievietojiet rezerves zāģa asmeņus noslēdzamā futrālī. – Ar mikroāķu materiāla lenti (63) nostipriniet elektrokabeli. – Pārnesiet elektroinstrumentu aiz transportēšanas rokturiem (3) vai satveriet to aiz padziļinājumiem (27) zāģēšanas galda sānos. u Elektroinstrumenta transportēšanas laikā tā pacelšanai un nostiprināšanai izmantojiet vienīgi transportēšanas ierīces, bet ne aizsargierīces. Apkalpošana un apkope Apkalpošana un tīrīšana u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. u Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni. Kustīgajam aizsargpārsegam brīvi jāpārvietojas un patstāvīgi jāaizveras. Tāpēc īpaši sekojiet, lai instrumenta virsma kustīgā aizsargpārsega tuvumā vienmēr būtu tīra. Ik reizi pēc pabeigtas darba operācijas attīriet izstrādājumu un tā daļas no putekļiem un skaidām ar saspiesta gaisa strūklu vai otu. Regulāri tīriet slīdrullīti (6). Veicot lāzera bloka tīrīšanu, pagrieziet uz āru lāzera lēcas pārsegu (64) un ar otu notīriet putekļus (skatietattēluY). Piederumi Izstrādājuma numurs Skrūvspīles 1 609 B04 224 Asmens aptverplāksne 1 609 B03 717 Putekļu maisiņš 1 609 B05 010 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsLietuvių k. | 381 Izstrādājuma numurs Garuma atdure 1 609 B02 365 Garuma atdures fiksējošā skrūve 1 609 B00 263 Zāģa asmeņi kokam un plākšņu materiāliem, paneļiem un līstēm Zāģa asmens 216 x 30 mm, 48 zobu 2 608 640 641 Zāģa asmeņi plastmasai un dzelzi nesaturošiem metāliem Zāģa asmens 216 x 30 mm, 80 zobu 2 608 640 447 Zāģa asmens 216 x 25,4 mm, 80 zobu

Deklarācija par atbilstību ES standartiem Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem. Tehniskā dokumentācija no: * Paneļzāģis Izstrādājuma numurs
