КОРИСНИЧКИ ПРИРАЧНИК GCM 8 SDE Professional BOSCH

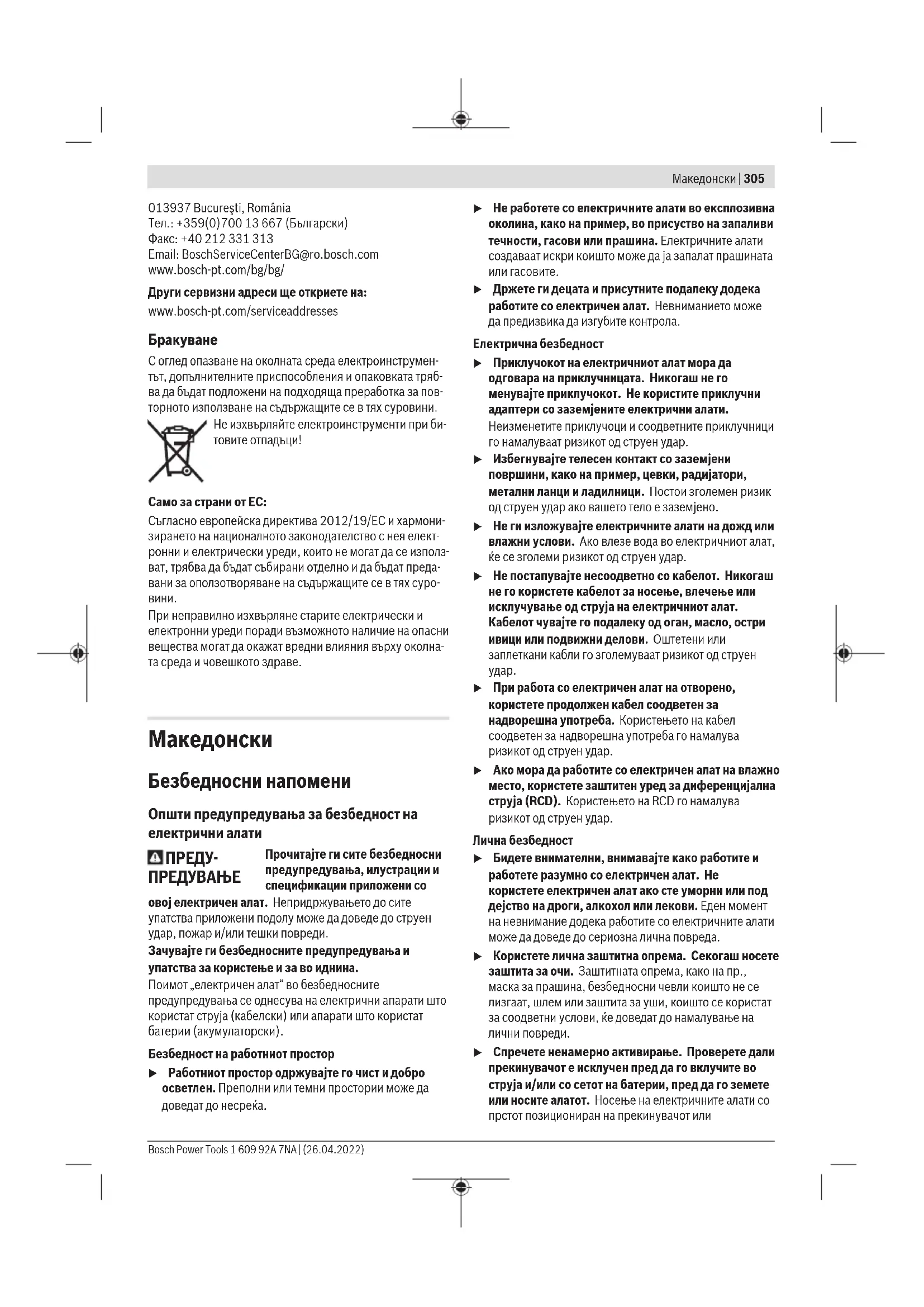

Безбедносни напомени Општи предупредувања за безбедност на електрични алати

Прочитајте ги сите безбедносни предупредувања, илустрации и спецификации приложени со овој електричен алат. Непридржувањето до сите упатства приложени подолу може да доведе до струен удар, пожар и/или тешки повреди. Зачувајте ги безбедносните предупредувања и упатства за користење и за во иднина. Поимот „електричен алат“ во безбедносните предупредувања се однесува на електрични апарати што користат струја (кабелски) или апарати што користат батерии (акумулаторски). Безбедност на работниот простор u Работниот простор одржувајте го чист и добро осветлен. Преполни или темни простории може да доведат до несреќа. u Не работете со електричните алати во експлозивна околина, како на пример, во присуство на запаливи течности, гасови или прашина. Електричните алати создаваат искри коишто може да ја запалат прашината или гасовите. u Држете ги децата и присутните подалеку додека работите со електричен алат. Невниманието може да предизвика да изгубите контрола. Електрична безбедност u Приклучокот на електричниот алат мора да одговара на приклучницата. Никогаш не го менувајте приклучокот. Не користите приклучни адаптери со заземјените електрични алати. Неизменетите приклучоци и соодветните приклучници го намалуваат ризикот од струен удар. u Избегнувајте телесен контакт со заземјени површини, како на пример, цевки, радијатори, метални ланци и ладилници. Постои зголемен ризик од струен удар ако вашето тело е заземјено. u Не ги изложувајте електричните алати на дожд или влажни услови. Ако влезе вода во електричниот алат, ќе се зголеми ризикот од струен удар. u Не постапувајте несоодветно со кабелот. Никогаш не го користете кабелот за носење, влечење или исклучување од струја на електричниот алат. Кабелот чувајте го подалеку од оган, масло, остри ивици или подвижни делови. Оштетени или заплеткани кабли го зголемуваат ризикот од струен

u При работа со електричен алат на отворено, користете продолжен кабел соодветен за надворешна употреба. Користењето на кабел соодветен за надворешна употреба го намалува ризикот од струен удар. u Ако мора да работите со електричен алат на влажно место, користете заштитен уред за диференцијална струја (RCD). Користењето на RCD го намалува ризикот од струен удар. Лична безбедност u Бидете внимателни, внимавајте како работите и работете разумно со електричен алат. Не користете електричен алат ако сте уморни или под дејство на дроги, алкохол или лекови. Еден момент на невнимание додека работите со електричните алати може да доведе до сериозна лична повреда. u Користете лична заштитна опрема. Секогаш носете заштита за очи. Заштитната опрема, како на пр., маска за прашина, безбедносни чевли коишто не се лизгаат, шлем или заштита за уши, коишто се користат за соодветни услови, ќе доведат до намалување на лични повреди. u Спречете ненамерно активирање. Проверете дали прекинувачот е исклучен пред да го вклучите во струја и/или со сетот на батерии, пред да го земете или носите алатот. Носење на електричните алати со прстот позициониран на прекинувачот или Bosch Power Tools 1 609 92A 7NA | (26.04.2022)306 | Македонски вклучување во струја на електричните алати чијшто прекинувачот е вклучен, може да предизвика несреќа. u Отстранете каков било клуч за регулирање или француски клуч пред да го вклучите електричниот алат. Француски клуч или клуч прикачен за ротирачкиот дел на електричниот алат може да доведе до лична повреда. u Не ги пречекорувајте ограничувањата. Постојано одржувајте соодветна положба и рамнотежа. Ова овозможува подобра контрола на електричниот алат во непредвидливи ситуации. u Облечете се соодветно. Не носете широка облека и накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните

u Ако се користат поврзани уреди за вадење прашина и собирање предмети, проверете дали се правилно поврзани и користени. Собирањето прашина може да ги намали опасностите предизвикани од неа. u Не дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при нивното користење. Невнимателно движење може да предизвика сериозна повреда во дел од секунда. Употреба и чување на електричните алати u Не го преоптоварувајте електричниот алат. Користете соодветен електричен алат за намената. Со соодветниот електричен алат подобро, побезбедно и побрзо ќе ја извршите работата за која е наменет. u Не користете електричен алат ако не можете да го вклучите и исклучите со помош на прекинувачот. Секој електричен алат којшто не може да се контролира со прекинувачот е опасен и мора да се

u Исклучете го електричниот алат од струја и/или извадете го сетот на батерии, ако се вади, пред да правите некакви прилагодувања, менувате дополнителна опрема или го складирате електричниот алат. Со овие превентивни безбедносни мерки се намалува ризикот од случајно вклучување на електричниот алат. u Чувајте ги електричните алати подалеку од дофат на деца и не дозволувајте лицата кои не ракувале со електричниот алат или не се запознаени со ова упатство да работат со истиот. Електричните алати се опасни во рацете на необучени корисници. u Одржување на електрични алати и дополнителна опрема. Проверете го порамнувањето или прицврстување на подвижните делови, спојот на деловите и сите други услови што може негативно да влијаат врз функционирањето на електричниот алат. Ако е оштетен, однесете го електричниот алат на поправка пред да го користите. Многу несреќи се предизвикани заради несоодветно одржување на електричните алати. u Острете и чистете ги алатите за сечење. Соодветно одржуваните ивици на алатите за сечење помалку се виткаат и полесно се контролираат. u Електричниот алат, дополнителната опрема, деловите и др., користете ги во согласност со ова упатство, внимавајте на работните услови и работата која ја вршите. Користењето на електричниот алат за други намени може да доведе до опасни ситуации. u Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во непредвидливи

Сервисирање u Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се овозможува безбедно одржување на електричниот алат. Безбедносни предупредувања за аголни пили u Аголните пили се наменети за сечење дрво или слични производи, не може да се употребуваат со абразивни дискови за сечење на обоени метали, како на пр. шипки, прачки, шајки и др. Абразивната прашина предизвикува блокирање на ротирачките делови, како што е долниот штитник. Искрите од абразивно сечење го горат долниот штитник, засекот и пластичните делови. u Користете стегачи за држење на делот што се обработува кога постои можност. Ако го потпирате делот што се обработува со рака, раката постојано мора да биде на оддалеченост од најмалку 100mm од двете страни на сечилото од пилата. Не ја користете оваа пила за сечење на многу мали парчиња што не може безбедно да се зацврстат или да се држат со рака. Ако раката ја ставите премногу блиску до сечилото на пилата, постои голема опасност од повреда ако го допрете сечилото. u Делот што се обработува мора да биде статичен и прицврстен, или да се држи и за граничникот и за масата. Не го ставајте делот што се обработува во сечилото или жлебот со слободна рака. Слободен или неприцврстен дел што се обработува може да се отфрли со голема брзина и да предизвика повреда. u Притиснете ја пилата низ делот што се обработува. Не ја влечете пилата низ делот што се обработува. За да пресечете, подигнете ја главата на пилата и повлечете ја преку делот што се обработува без сечење, вклучете го моторот, притиснете ја главата на пилата надолу и турнете ја пилата низ делот. Со повлекување на пилата додека сечете сечилото може да се искачи на врвот на делот што се обработува и силно да го отфрли склопот на сечилото кон операторот. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsМакедонски | 307 u Не ги прекрстувајте рацете врз одредената линија за сечење пред и зад сечилото на пилата. Држење на делот што се обработува со вкрстени раце т.е. држење на делот на десната страна од сечилото на пилата со лева рака или обратно е многу опасно. u Не посегнувајте зад граничникот на растојание помало од 100mm од двете страни на сечилото за да ги отстраните дрвените остатоци или заради друга причина додека сечилото ротира. Може да не забележите колку блиску е сечилото до вашата рака и може сериозно да се повредите. u Разгледајте го делот што се обработува пред да започнете со сечење. Ако делот што се обработува е накривен или навален, прицврстете ја надворешната навалена страна на граничникот. Секогаш проверувајте дали има празнина меѓу делот што се обработува, граничникот и масата покрај линијата на сечење. Накривен или навален дел што се обработува може да се извитка или помести и да предизвика виткање на сечилото кое ротира при сечење. Не смее да има шајки или други надворешни предмети во делот што се обработува. u Не ја употребувајте пилата ако на масата, освен делот што се обработува, има алати, дрвени остатоци и др. Мали остатоци или расфрлани парчиња дрво или други предмети ако се допрат до ротирачкото сечило може да се расфрлат со голема

u Сечете само еден дел истовремено. Повеќе парчиња не може соодветно да се зацврстат или поврзат и може да се фатат за сечилото или да се изместат во текот на сечењето. u Проверете дали пилата за сечење под агол е монтирана или наместена на рамна, цврста работна површина пред да ја користите. Рамна и цврста работна површина го намалува ризикот пилата за сечење под агол да стане нестабилна. u Испланирајте ја работата. Кога ќе ја промените косината или подесениот агол на закосување, проверете дали граничникот кој се подесува е правилно поставен за држење на делот што се обработува и дека нема да го попречува сечилото или заштитниот систем. Без вклучување на алатот на „ON“ и без делот што се обработува на масата, движете го сечилото на пилата низ целосно симулиран пресек за да проверите дали има некакви пречки или опасност да се пресече граничникот. u Обезбедете соодветен потпирач, како на пр., додаток на масата, ногарки за потпора на пилата и др., за дел што се обработува кој е поширок или подолг од горниот дел на масата. Ако деловите што се обработуваат се подолги или пошироки од пилата за сечење под агол може да се навалат доколку не се зацврстени. Ако отсечен дел или дел што се обработува се навали, може да го подигне долниот штитник или да биде отфрлено од ротирачкото сечило. u Не користете друго лице како замена за додаток на масата или како дополнителен држач. Нестабилен држач за делот што се обработува може да предизвика зафаќање на сечилото или поместување на делот што се обработува во текот на сечењето и да ве повлече вас и помошникот кон ротирачкото сечило. u Отсечен дел не смее да се заглави или притиска кон ротирачкото сечило. Ако е ограничено, т.е. со помош на граничниците за должина, исечениот дел може да се заглави на сечилото и силно да се отфрли. u Постојано користете стега или прицврстувач правилно дизајниран за држење на тркалезен материјал, како на пр., прачки или цевки. Прачките се склони кон вртење додека се сечат и предизвикуваат сечилото да го засекува и влече делот со вашата рака кон сечилото. u Оставете сечилото да достигне целосна брзина пред да го допре делот што се обработува. Со ова ќе се намали ризикот делот што се обработува да биде

u Ако делот што се обработува или сечилото се заглави, исклучете ја аголната пила. Почекајте сите подвижни делови да застанат и исклучете го приклучокот од струја и/или извадете го пакувањето со батерии. Потоа извадете го заглавениот материјал. Ако продолжите да сечете со заглавен дел што се обработува може да изгубите контрола или да ја оштетите пилата. u Откако ќе завршите со сечењето, ослободете го копчето, држете ја главата на пилата надолу и почекајте сечилото да застане пред да го извадите исечениот дел. Приближување на раката до сечило кое сè уште врти е опасно. u Држете ја рачката цврсто кога правите нецелосен засек или кога го ослободувате копчето пред пилата да биде ставена во целосна надолна позиција. Сопирањето на пилата може да предизвика главата на пилата ненадејно да биде повлечена надолу и да предизвика опасност или повреда. u Не отпуштајте ја рачката ако главата на пилата ја има достигнато најдолната позиција. Секогаш враќајте ја рачно главата на пилата до најгорната позиција. Ако главата на пилата се движи неконтролирано, тоа може да доведе до ризик од

u Одржувајте ја чистотата на работното место. Мешавините на материјали се особено опасни. Правта од лесен метал може да се запали или експлодира. u Не користете тапи, пукнати, свиткани или оштетени листови за пила. Листовите на пилата со тапи или неправилни запци, заради претесниот резен процеп, предизвикуваат зголемено триење и заглавување на листот на пилата или повратен

u Не користете листови за пила од високо легиран брзорезен челик (HSS-челик). Таквите листови на пила може лесно да се скршат. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)308 | Македонски u Секогаш користете сечила со точна големина и форма (дијамантски наспроти тркалезни) за арбор дупки. Сечила кои не одговараат на металниот дел за монтирање на сечилото ќе излезат од средиштето, што ќе предизвика губење на контрола. u Никогаш не ги отстранувајте остатоците од сечењето, дрвените струготини и сл. од полето за сечење, додека е вклучен електричниот уред. Најпрво ставете ја рачката на апаратот во позиција на мирување и потоа исклучете го електричниот апарат. u Не го фаќајте листот од пилата по работата, додека не се олади. Листот за пилата за време на работата се

u Не ја оштетувајте ознаката за предупредување на електричниот алат. u Електричниот алат се испорачува со ознака за предупредување за ласерот (види табела „Ознаки и нивно значење“). Не го насочувајте ласерскиот зрак кон лица или животни и немојте и Вие самите да гледате во директниот или рефлектирачкиот ласерски зрак. Така може да ги заслепите лицата, да предизвикате несреќи или да ги оштетите

u Доколку ласерскиот зрак доспее до очите, веднаш треба да ги затворите и да ја тргнете главата од ласерскиот зрак. u Не користете оптички собирни инструменти како двогледи итн. за набљудување на изворот на зрачење. Со тоа можете да ги оштетите вашите очи. u Не го насочувајте ласерскиот зрак кон лица коишто гледаат низ стакло или слично. Со тоа можете да ги оштетите нивните очи. u Не правете промени на ласерскиот уред. Можностите за подесување опишани во ова упатство за употреба можете безбедно да ги користите. u Не ги користете ласерските заштитни очила (дополнителна опрема) како заштитни очила. Ласерските заштитни очила служат за подобро распознавање на ласерскиот зрак; сепак, тие не штитат од ласерското зрачење. u Не ги користете ласерските заштитни очила (дополнителна опрема) како очила за сонце или пак во сообраќајот. Ласерските очила не даваат целосна UV-заштита и го намалуваат препознавањето

u Внимание – доколку користите други уреди за подесување и ракување освен овде наведените или поинакви постапки, ова може да доведе до опасна изложеност на зрачење. u Вградениот ласер не го заменувајте со ласер од друг тип. Доколку се искористи ласер кој не е соодветен на овој електричен алат, може да има опасност за лицата.

Следните ознаки се од големо значење за користењето на вашиот електричен алат. Ве молиме запаметете ги ознаките и нивното значење. Вистинската интерпретација на ознаките Ви помага подобро и побезбедно да го користите електричниот алат. Ознаки и нивно значење IEC 60825-1:2014<0.39mW, 650 nmLASER RADIATIONDO NOT EXPOSE USERS OFTELESCOPIC OPTICSCLASS 1M LASER PRODUCT Ласерски зрак Не гледајте директно во оптичкиот

Класа на ласер 1M Не посегнувајте со дланките во полето на сечење, додека работи електричниот алат. Доколку дојдете во контакт со сечилото за пила постои опасност од повреда. Носете маска за заштита од прав. Носете заштитни очила. Носете заштита за слухот. Изложеноста на бучава може да влијае на губењето на слухот. Опасна зона! Држете ги дланките, прстите или рацете колку е можно подалеку од оваа зона.

Табелата го прикажува препорачаниот степен на број на вртежи во зависност од материјалот што се обработува: алуминиум, пластика, дрво. При сечење на вертикални агли на закосување подесливите гранични водилки мора да се повлечат сосема нанадвор одн. целосно да се отстранат. 3601M192.. 3601M192B. Внимавајте на димензиите на сечилото за пила. Дијаметарот на отворот мора точно да биде наместен на вретеното на алатот. Доколку е неопходно користење на редуцирни делови, внимавајте димензиите на редуцирниот дел да одговараат на дебелината на сечилото за сечење и на дијаметарот на отворот на сечилото за пила, како и на дијаметарот на 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsМакедонски | 309 Ознаки и нивно значење 25,4 вретеното на алатот. Доколку е можно, со листот за пилата користете ги испорачаните редуцирни делови. Дијаметарот на сечилото за пила мора да одговара на податоците на ознаката. Го покажува правецот на вртење на SDS-болцната за прицврстување на сечилото за пила (во правец спротивен на стрелките на часовникот) и за ослободување на сечилото за пила (во правец на стрелките на часовникот). Затегнувачкиот лост е затворен: Ќе се задржи поставениот вертикален агол на закосување на кракот на

Затегнувачкиот лост е отворен: Може да се поставуваат вертикални агли на закосување. Опис на производот и перформансите Прочитајте ги сите безбедносни напомени и упатства. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди. Внимавајте на сликите во предниот дел на упатството за

Употреба со соодветна намена Електричниот апарат е наменет за правење на должински и напречни резови на цврста подлога со прав рез во дрво, како фиксен уред. Притоа се возможни хоризонтални агли на закосување од –52° до +60° како и вертикални агли на закосување од 47° (на левата страна) до 47° (на десната страна). Капацитетот на електричниот алат е предвиден за сечење на тврдо и меко дрво, како и иверки и лесонит. Со користење на соодветни сечила за пила, можно е и сечење на алуминиумски профили и пластика. Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на електричниот алат на графичката страница. (1) Механизам за влечење (2) Исфрлувач на струготини (3) Транспортна рачка (4) Завртка за подесување на граничникот за

(5) Заштитно капаче за ласерот (6) Лизгачки валјак (7) Блокада при вклучување на прекинувачот за вклучување/исклучување (8) Прекинувач за вклучување/исклучување (9)

(10) Заштитен капак (11) Осцилаторен заштитен капак (12) Сечило за пила (13) Продолжеток за маса за сечење (14) Гранична водилка (15) Подеслива гранична водилка (16) Маса за сечење (17) Затезен лост за продолжување на масата за

(18) Скала за аголот на закосување (хоризонтално) (19) Плоча за вметнување (20) Стега за фиксирање (21) Копче за фиксирање на саканиот агол на закосување (хоризонтално) (22) Лост за претходно поставување на аголот на закосување (хоризонтално) (23) Заштита од превртување (24) Агломер за аголот на закосување (хоризонтално) (25) Жлебови за стандарден агол на закосување (хоризонтално) (26) Отвори за монтажа (27) Жлебови за држење (28) Столарска стега (29) Граничник за стандардните агли на закосување 45°, 22,5° и 33,9° (вертикално) (30) Скала за аголот на закосување (вертикално) (31) Агломер за десниот дел на аголот на закосување (вертикално) (32) Граничник за длабочина (33) Завртка за фиксирање на механизмот за

(34) Клуч со внатрешна шестаголна глава (5mm) (35) Отвори на столарската стега (36) Граничник за должина

(37) Транспортен осигурувач (38) Регулатор на број на вртежи (39) Натпис за предупредување на ласерот (40) Прекинувач за вклучување/исклучување за ласер (означување на линијата на сечење) (41) Затегнувачки лост за саканиот агол на закосување (вертикално) (42) Агломер за левиот дел на аголот на закосување (вертикално) (43) Одбивач на струготини Bosch Power Tools 1 609 92A 7NA | (26.04.2022)310 | Македонски (44) Граничник за стандарден агол на закосување 0° (вертикално) (45) Блокада за вретеното (46) Завртка со внатрешна шестаголна глава за прицврстување на сечилото за пила (47) Стезна прирабница (48) Излезен отвор за ласерскиот зрак (49) Внатрешна стезна прирабница (50) SDS-завртка (51) Завртка за блокада на подесливата гранична

(52) Навојна прачка (53) Завртка за блокирање на граничникот за

(54) Завртка за затворање на граничникот за

(55) Завртки за плочата за вметнување (56) Завртка за подесување на позиционирањето на ласерот (паралелност) (57) Завртка за агломерот (вертикално) (58) Завртка-граничник за 0°-агол на закосување (вертикално) (59) Завртка-граничник за левиот дел на аголот на закосување (вертикално) (60) Завртка-граничник за десниот дел на аголот на закосување (вертикално) (61) Завртка за подесување на скалата за аголот на закосување (хоризонтално) (62) Завртка за показателот на агли (хоризонтално) (63) Леплива лента (64) Поклопец за ласерската леќа

Илустрираната или опишана опрема не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за опрема. Технички податоци Пила за оплата GCM 8 SDE GCM 8 SDE Број на дел 3601M192.. 3601M192B. Номинална јачина W 1600 1400 Број на вртежи во празен од min

3500–5300 3500–5300 Ограничување на стартната струја ● ● Тип на ласер Nm 650 650 mW <0,39 <0,39 Класа на ласер 1M 1M Отстапување на ласерската линија mrad (целосен агол) 1,0 1,0 Тежина согласно EPTA-Procedure 01:2014 kg 18,9 18,9 Класа на заштита / II / II Димензии за соодветни сечила за пила Дијаметар на сечилото за пила mm 216 216 Дебелина на сечилото на пила mm 1,3–1,8 1,3–1,8 Макс. ширина на резот mm 3,3 3,3 Дијаметар на отворот mm 30 25,4 Дозволени димензии на делот што се обработува (види „Дозволени димензии на делот што се обработува“, Страница316) Податоците важат за номинален напон [U] од 230V. Овие податоци може да отстапуваат при различни напони, во зависност од изведбата во односната земја. Информација за бучава Вредностите за емисија на бучава се одредуваат согласноEN62841-3-9. Нивото на звук на електричниот алат оценето соА типично изнесува: ниво на звучен притисок 98dB(A); ниво на звучна јачина 108dB(A). Несигурност K=3dB. Носете заштита за слухот! Вредноста на емисија на бучава наведена во овие упатства е измерена со нормирана постапка за мерење и може да се користи за меѓусебна споредба на електрични алати. Исто така може да се прилагоди за предвремена процена на емисијата на бучава. Наведената вредност на емисија на бучава се однесува на основната примена на електричниот алат. Доколку електричниот алат се користи за други примени, алатот што се вметнува отстапува од нормите или недоволно се одржува, вредноста на емисијата на бучава може да отстапува. Ова може значително да ја зголеми емисијата на бучава во целокупниот период на работење. За прецизно одредување на емисијата на бучава, треба да се земе предвид периодот во кој уредот е исклучен или едвај работи, а не во моментот кога е во употреба. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsМакедонски | 311 Ова може значително да ја намали емисијата на бучава во целокупниот период на работење.

u Избегнувајте невнимателно вклучување на електричниот алат. За време на монтажата и при сите интервенции на електричниот алат, струјниот приклучок не смее да се приклучува на напојување

Обем на испорака Внимавајте на приказот на обемот на испорачаните материјали на почетокот од упатството за употреба. Пред првата употреба на електричниот алат, дали сите долу наведени делови се испорачани: – Пила за оплата со монтиран сечило на пилата – Столарска стега (28) – Клуч со внатрешна шестаголна глава (34) – SDS-болцна (50) Напомена: Проверете дали на електричниот алат има евентуални оштетувања. Пред понатамошната употреба на електричниот алат, мора да ги проверите заштитните уреди и деловите што лесно може да се оштетат дали се беспрекорни и соодветни на намената. Проверете дали подвижните делови функционираат беспрекорно и не се заглавуваат и дали се оштетени деловите. Сите делови мора да се правилно монтирани и да ги исполнуваат сите услови, за да обезбедат беспрекорна работа. Оштетените заштитни уреди и делови мора да бидат поправени или заменети од страна на овластена сервисна работилница. Дополнително потребни алати кон испорачаните материјали: – Крстест одвртувач – Прстенест или вилушкаст клуч (големина: 10mm) Фиксна или флексибилна монтажа u За да се овозможи безбедно ракување, електричниот алат мора да се монтира пред употребата на рамна и стабилна работна површина (на пр. работна клупа). Монтажа на работна површина (види сликаA1−A2) – Зацврстете го електричниот алат со соодветни завртки на работната површина. За тоа служат отворите (26).

– Зацврстете ги ногарките на електричниот алат со обични столарски стеги на работната површина. Монтажа на работна маса на Bosch GTA-работните маси на Bosch му нудат стабилност на електричниот алат на секоја подлога со помош на ногарките што се подесливи во висина. Подлогите за делот што се обработува на работната маса служат како потпора на подолгите делови за обработка. u Прочитајте ги сите напомени за предупредување и упатства што се приложени на работната маса. Грешките настанати при непридржување до напомените за предупредување и упатствата може да предизвикаат електричен удар, пожар и/или тешки

u Монтирајте ја правилно работната маса, пред да го монтирате електричниот алат. Беспрекорната монтажа е важна за избегнување на ризикот од расклопување. – Монтирајте го електричниот алат во транспортна положба на работната маса. Флексибилна инсталација (не се препорачува!) (види слика A3) Доколку, во исклучителни случаи, не е возможно да го монтирате електричниот алат на рамна и стабилна работна подлога, може привремено да го поставите со заштита од превртување. u Без заштитата од превртување, електричниот алат нема да биде стабилен и може да се преврти при сечење на максимални хоризонтални и/или вертикални агли на закосување. – Свртете ја заштитата од превртување (23) навнатре или нанадвор додека електричниот алат не застане рамно на работната површина. Вшмукување на прав/струготини Правта од материјалите како на пр. слоеви боја, некои видови дрво, минерали и метал може да биде штетна по здравјето. Допирањето или вдишувањето на таквата прав може да предизвика алергиски реакции и/или заболувања на дишните патишта на корисникот или лицата во околината. Одредени честички прав како на пр. прав од даб или бука важат за канцерогени, особено доколку се во комбинација со дополнителни супстанци (хромат, средства за заштита на дрво). Материјалите што содржат азбест смеат да бидат обработувани само од страна на стручни лица. – Затоа, доколку е возможно, користете соодветен вшмукувач за прав за материјалот што се обработува. – Погрижете се за добра проветреност на работното

– Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2. Внимавајте на важечките прописи на Вашата земја за материјалот кој го обработувате. u Избегнувајте собирање прав на работното место. Правта лесно може да се запали. Всисувачот за прав/струготини може да се блокира поради прав, струготини или скршени парчиња од делот што се обработува. – Исклучете го електричниот алат и извлечете го струјниот приклучок од приклучницата. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)312 | Македонски – Почекајте додека сечилото за пила целосно не дојде во состојба на мирување. – Откријте ја причината за блокада и отстранете ја. Надворешно всисување За всисување, на исфрлувачот на струготини (2) може да приклучите и црево за всисување на прав (Ø 35 mm). – Поврзете го цревото за всисување на прав со исфрлувачот на струготини (2). Всисувачот за прашина мора да е соодветен на материјалот на парчето што се обработува. При всисување на особено опасни по здравје, канцерогени или суви честички прав, користете специјален всисувач. Замена на сечилото за пила u Пред било каква интервенција на електричниот алат, извлечете го струјниот приклучок од ѕидната

u При ставањето на сечилото за пила носете заштитни ракавици. Доколку го допрете сечилото за пила постои опасност од повреда. Употребувајте само сечила за пила, чија максимално дозволена брзина е повисока од бројот на празни вртежи на вашиот електричен алат. Користете само сечила за пила, кои одговараат на наведените податоци во ова упатство за употреба или се проверени според EN847-1 и се соодветно означени. Користете само сечила за пила, што се препорачани од производителот на овој електричен алат и се погодни за материјалот што сакате да го обработувате. Ова ќе спречи прекумерно загревање на запците на пилата за време на сечењето. Монтажа со завртка со внатрешна шестоаголна глава (види слики B1−B4) Вадење на сечилото за пила – Подесете го електричниот алат во работна позиција. – Свртете ја завртката со внатрешна шестаголна глава (46) со испорачаниот клуч со внатрешна шестаголна глава (34) и истовремено притиснете ја блокадата за вретеното (45), додека не се вклопи. – Држете ја притисната блокадата на вретеното (45) и одвртете ја завртката (46) во правец на стрелките на часовникот (лев навој!). – Извадете ја стезната прирабница (47). – Навалете го заштитниот капак со повратен механизам (11) до крај наназад. – Држете го осцилаторниот заштитен капак во оваа позиција и извадете го сечилото за пила (12). – Полека вратете го осцилаторниот заштитен капак

Монтирање на сечилото за пила u При монтажата, внимавајте правецот на сечење на запците (правецот на стрелката на сечилото за пила) да се совпаѓа со правецот на стрелката на заштитниот капак! Доколку е потребно, пред монтажата исчистете ги сите делови што треба да се монтираат. – Навалете го осцилаторниот заштитен капак(11) наназад и држете го во оваа позиција. – Ставете го новото сечило за пила на внатрешната стезна прирабница(49). – Поставете ги стезната прирабница(47) и завртката со внатрешна шестаголна глава(46). Притиснете ја блокадата на вретеното(45) додека не се вклопи и затегнете ја завртката со внатрешна шестаголна глава во правец спротивен на стрелките на часовникот. – Полека вратете го осцилаторниот заштитен капак

Монтажа со SDS-болцни (види слика C) u При вертикално сечење со закосување и користење на SDS-болцни(50), пред сечењето, со помош на соодветно подесување на граничникот за длабочина (32) , мора да се осигурите дека SDS- болцните во ниеден момент нема да се допираат до површината на делот што се обработува. На тој начин се спречува оштетување на SDS-болцните и/или делот за обработка. Вадење на сечилото за пила – Подесете го електричниот алат во работна позиција. – Држете ја притисната блокадата на вретеното (45) и одвртете ги SDS-болцните (50) во правец на стрелките на часовникот (лев навој!). – Извадете ја стезната прирабница (47). – Навалете го заштитниот капак со повратен механизам (11) до крај наназад. – Држете го осцилаторниот заштитен капак во оваа позиција и извадете го сечилото за пила (12). – Полека вратете го осцилаторниот заштитен капак

Монтирање на сечилото за пила u При монтажата, внимавајте правецот на сечење на запците (правецот на стрелката на сечилото за пила) да се совпаѓа со правецот на стрелката на заштитниот капак! Доколку е потребно, пред монтажата исчистете ги сите делови што треба да се монтираат. – Навалете го наназад осцилаторниот заштитен капак (11). Држете го осцилаторниот заштитен капак во оваа

– Ставете го новото сечило за пила на внатрешната стезна прирабница (49). – Полека вратете го осцилаторниот заштитен капак

– Поставете ги стезната прирабница (47) и SDS- болцните (50). Притиснете ја блокадата на вретеното (45), додека не се вклопи и затегнете ги SDS-болцните во правец спротивен на стрелките на часовникот. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsМакедонски | 313

u Пред било каква интервенција на електричниот алат, извлечете го струјниот приклучок од ѕидната

Транспортен осигурувач (видисликаD) Транспортниот осигурувач(37) Ви овозможува лесно ракување со електричниот алат при транспорт на различни места на примена. Отклучување на електричниот алат (работна

– Притиснете ја надолу дршката на рачката на алатот (9), за да го ослободи транспортниот осигурувач (37). – Притоа, целосно извлечете го нанадвор транспортниот осигурувач (37). – Полека водете ја рачката на алатот нагоре. Прицврстување на електричниот алат (позиција за

– Олабавете ја завртката за фиксирање (33), ако го заглавува механизмот за влечење (1). Извлечете го кракот на алатот целосно нанапред и повторно затегнете ја завртката за фиксирање за блокирање на механизмот за влечење. – Завртете ја завртката за подесување (4) сосема

– За фиксирање на масата за пила (16) затегнете го копчето за фиксирање (21). – Повлечете го кракот на алатот на рачката (9) надолу, додека транспортниот осигурувач (37) целосно не се притисне навнатре. Сега кракот на алатот е безбедно блокиран за транспорт. Подготовка за работа Продолжување на масата за пилата (види слика E) Долгите делови што се обработуваат мора да се потпрат на слободниот крај или да се прицврстат. Масата за пила може да се зголеми на левата и десната страна со помош на продолжетоците (13). – Преклопете го нагоре затегнувачкиот лост (17). – Извлечете го нанадвор продолжетокот на масата за пила (13) до саканата должина. – За фиксирање на продолжетокот на масата за пила повторно притиснете го надолу затегнувачкиот лост (17). Поместување на граничната водилка (види сликаF) При сечење на хоризонтални и/или вертикални агли со закосување во зависност од правецот на сечење, морате да ја извлечете нанадвор одн. сосема да ја отстраните левата или десната подеслива гранична водилка(15).

≤44° (десно/лево) – Олабавете ја завртката за блокирање(51). – Целосно извлечете ја нанадвор левата подеслива гранична водилка(15). 0°–47°

≥45° (десно/лево) – Олабавете ја завртката за блокирање(51). – Целосно извлечете ја нанадвор левата подеслива гранична водилка(15). – Подигнете ја подесливата гранична водилка нагоре. – Извадете ја завртката за блокирање(51). 0°–47°

≤44° (десно/лево) – Олабавете ја завртката за блокирање(51). – Извлечете ја десната подеслива гранична водилка(15) целосно нанадвор. – Подигнете ја подесливата гранична водилка нагоре. 0°–47°

≥45° (десно/лево) Прицврстување на делот што се обработува (види сликаG) За овозможување на оптимална работна безбедност, секогаш мора добро да го прицврстите делот за

Не обработувајте делови за обработка, кои се премали за добро да се прицврстат. – Притиснете го делот што се обработува кон граничните водилки(15) и(14). – Вметнете ја испорачаната столарската стега(28) во отворите предвидени за таа намена(35). – Прилагодете ја навојната прачка(52) на столарската стега според висината на делот што се обработува. – Цврсто затегнете ја навојната прачка(52) и со неа фиксирајте го делот што се обработува. Подесување на хоризонталниот и вертикалниот агол на закосување За гарантирање на прецизни резови мора да ги проверите основните поставки по интензивно користење на електричниот алат и евентуално да ги подесите. За тоа ви е потребно искуство и соодветен специјален

Сервисната служба на Bosch оваа работа ја води прецизно и доверливо. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)314 | Македонски u Секогаш затегнувајте ги копчето за фиксирање(21) и затезниот лост(41)пред сечењето. Инаку сечилото за пила може да се заглави во делот што се обработува. Напомена за подесување на хоризонтални агли на закосување >45°: Пред подесување на аголот на закосување, целосно извлечете ги продолжетокот на масата за пила(13) и подесливата гранична водилка(15). u При вертикално сечење со закосување и користење на SDS-болцни(50), пред сечењето, со помош на соодветно подесување на граничникот за длабочина (32) , мора да се осигурите дека SDS- болцните во ниеден момент нема да се допираат до површината на делот што се обработува. На тој начин се спречува оштетување на SDS-болцните и/или делот за обработка. Поставување на хоризонтални стандардни агли на закосување (види слика H) За брзо и прецизно подесување на често користени хоризонтални агли на закосување на масата за пила има жлебови (25):

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Отпуштете го копчето за фиксирање (21), доколку е

– Повлечете го лостот (22) и свртете ја масата за пила (16) до саканиот жлеб на левата или десната страна. – Повторно отпуштете го лостот. Лостот мора осетно да се вклопи во жлебот. – Повторно затегнете го копчето за фиксирање (21). Поставување на саканите хоризонтални агли на закосување (види слика I) Хоризонталниот агол на закосување може да се подеси во граници од 52° (на левата страна) до 60° (на десната

– Отпуштете го копчето за фиксирање (21), доколку е

– Повлечете ја рачката (22) и истовремено притиснете ја стегата за фиксирање (20), додека таа не се вклопи во жлебот предвиден за таа намена. Притоа, масата за пила ќе биде слободно подвижна. – Вртете ја масата за пила (16) со држачот налево или надесно додека агломерот (24) не го покаже саканиот хоризонтален агол на закосување. – Повторно затегнете го копчето за фиксирање (21). – За повторно да ја олабавите рачката (22) (за поставување на хоризонтални стандардни агли на закосување), повлечете ја рачката нагоре. Стегата за фиксирање (20) скокнува назад во првобитната позиција и рачката (22) може повторно да се вклопи во жлебовите (25). Подесување на вкупниот вертикален опсег на аголот на закосување (види сликаJ) Вертикалниот агол на закосување може да се подеси во граници од 47° (на левата страна) до 47° (на десната

– Извлечете го граничникот(44) целосно нанапред. Притоа можете да го користите целиот опсег на аголот на закосување (лево и десно). – Извлечете ја десната подеслива гранична водилка(15) целосно нанадвор одн. целосно отстранете ја. Доколку сакате да го користите целото подрачје на аголот на закосување, мора целосно да ја извлечете нанадвор левата подеслива гранична водилка(15) одн. целосно да ја отстраните. – Олабавете го затезниот лост(41). – Навалете ја рачката на алатот со дршката(9) кон лево или десно сè додека агломерот(42) или(31) не го покажува посакуваниот агол на закосување. – Повторно затегнете го затезниот лост(41). Поставување на вертикални стандардни агли на закосување (види сликаK) За брзо и прецизно подесување на често користени вертикални агли на закосување, постојат граничници за агли од 0°, 45°, 22,5° и 33,9°. – Стандарден агол на закосување 0°: навалете ја рачката на алатот со дршката(9) малку налево и притиснете го граничникот(44) целосно

Стандарден агол на закосување 45°, 33,9° и 22,5°: свртете го левиот или десниот граничник(29), додека саканиот стандарден агол на закосување не се вклопи на ознаката за стрелка. Ставање во употреба u Внимавајте на електричниот напон! Напонот на изворот на струја мора да одговара на оној кој е наведен на спецификационата плочка на електричниот уред. Електричните алати означени со 230V исто така може да се користат и на 220V. Вклучување (видисликаL) – За вклучување на електричниот алат најпрво ставете ја блокадата при вклучување(7) на средина и потоа притиснете го прекинувачот за вклучување/ исклучување(8) и држете го притиснат. Напомена: Поради безбедносни причини прекинувачот за вклучување/исклучување (8) не се блокира, туку мора постојано да се држи притиснат за време на работата. Исклучување – За исклучување отпуштете го прекинувачот за вклучување/исклучување (8). Ограничување на стартната струја Електронското ограничување на стартната струја ја ограничува јачината на струјата при вклучување на 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsМакедонски | 315 електричниот алат и овозможува работа на осигурувач од 16‑A. Напомена: Доколку електричниот алат стартува веднаш по вклучувањето со полн број на вртежи, ограничувањето на стартната струја не работи. Електричниот алат мора веднаш да се испрати во сервисната служба.

Општи напомени за сечење u Секогаш затегнувајте ги копчето за фиксирање(21) и затезниот лост(41)пред сечењето. Инаку сечилото за пила може да се заглави во делот што се обработува. u При сите резови најпрво мора да се осигурате, дека сечилото за пила во ниеден момент нема да ја допре граничната водилка, столарските стеги или другите делови на уредот. Извадете го евентуално монтираниот помошен граничник или соодветно подесете го. Заштитете го сечилото за пила од удари. Не го изложувајте сечилото за пила на страничен притисок. Сечете само материјали, кои се дозволени за наменската

Не обработувајте искривени делови. Делот што се обработува мора да има секогаш прав раб за поставување на граничната водилка. Долгите и тешки делови што се обработуваат мора да се потпрат на слободниот крај или да се прицврстат. Проверете дали осцилаторната заштитна хауба може правилно да функционира и дали може слободно да се движи. Кога ја водите рачката на алатот надолу, мора да го отворите осцилаторниот заштитен капак. Кога го водите рачката на алатот нагоре, осцилаторниот заштитен капак мора да се затвори преку сечилото за пила и да се фиксира во најгорната позиција на кракот на алатот. Поставување на број на вртежи Со помош на регулаторот на бројот на вртежи(38) може бесстепено да го подесите бројот на вртежи на електричниот алат и за време на работењето. Напомена: За материјалот којшто се обработува секогаш изберете го соодветниот број на вртежи (погледнете ја следната табела). Ова ќе спречи прекумерно загревање на запците на сечилото за време на сечењето. Степен на број

Број на вртежи Материјал 1 3500 min

Позиција на корисникот (види слика M) u Не застанувајте во една линија со сечилото за пила пред електричниот алат, туку секогаш странично од сечилото за пила. На тој начин, Вашето тело е заштитено од можен повратен удар. – Држете ги дланките прстите и рацете подалеку од ротирачкото сечило за пила. – Не ги прекрстувајте дланките пред рачката на алатот. Сечење со влечење – За сечење со помош на механизмот за влечење(1) (широки делови за обработка) олабавете ја завртката за фиксирање(33), ако го заглавува механизмот за

– Прицврстете го делот што се обработува согласно димензиите. – Поставете го саканиот хоризонтален и/или вертикален агол на закосување. – Поместете го кракот на алатот од граничните водилки(15) и, додека сечилото за пила не дојде пред делот што се обработува. – Вклучете го електричниот алат. – Полека водете ја надолу рачката на алатот со дршката(9). – Сега притиснете го кракот на алатот во правец на граничните водилки(15) и и сечете го делот што се обработува со рамномерен притисок. – Исклучете го електричниот алат и почекајте додека сечилото за пила не дојде целосно во состојба на

– Полека водете ја рачката на алатот нагоре. Сечење без влечење (отсекување) (види сликаN) – За сечење без повлекување (мали делови за обработка) олабавете ја завртката за фиксирање(33), ако го заглавува механизмот за влечење(1). Поместете ја рачката на алатот до крај во правец на граничните водилки(15) и и повторно затегнете ја завртката за фиксирање(33). – Прицврстете го делот што се обработува согласно димензиите. – Поставете го саканиот хоризонтален и/или вертикален агол на закосување. – Вклучете го електричниот алат. – Полека водете ја надолу рачката на алатот со дршката(9). – Сечете го делот што се обработува со ист притисок. – Исклучете го електричниот алат и почекајте додека сечилото за пила не дојде целосно во состојба на

– Полека водете ја рачката на алатот нагоре. Совети при работењето Означување на линијата за сечење (види сликаO) Ласерскиот зрак ја покажува линијата на сечење на сечилото за пила. Притоа, делот што се обработува може Bosch Power Tools 1 609 92A 7NA | (26.04.2022)316 | Македонски точно да го позиционирате за сечење, без да го отворате осцилаторниот заштитен капак. – За тоа, вклучете го ласерскиот зрак со прекинувачот(40). – Насочете ги ознаките на делот што се обработува на десниот раб на линијата на ласерот. Напомена: пред сечењето, проверете дали линијата на сечење е точно прикажана. Ласерскиот зрак може да се помести на пр. со вибрации при интензивна употреба. Дозволени димензии на делот што се обработува Максимални делови за обработка: Хоризонтален

Вертикален агол на закосување Висина x ширина

30 x 225 Минимални делови за обработка (= сите делови што се обработуваат, што може да се затегнат со столарска стега (28) лево или десно од сечилото за пила): 100 x 40 mm (должина x ширина) макс. длабочина на резот (0°/0°): 70 mm Подесување на граничникот за длабочина (сечење на жлеб) (види слика P) Граничникот за длабочина мора да се помести, доколку сакате да исечете жлеб. – Свртете го граничникот за длабочина (32) кон надвор. – Навалете ја рачката на апаратот на дршката (9) во саканата позиција. – Свртете ја завртката за подесување (4), додека крајот на завртката не го допре граничникот за длабочинa (32). – Полека водете ја рачката на алатот нагоре. Сечете делови со еднаква должина (видисликаQ) За едноставно сечење на исти делови можете да го користите граничникот за должина(36) (опрема). Граничникот за должина можете да го монтирате на двете страни на продолжетокот на масата за пила(13). – Олабавете ја завртката за блокирање(53) и преклопете го граничникот за должина(36) над завртката за затегање(54). – Повторно затегнете ја завртката за блокирање(53). – Поставете го продолжетокот на масата за пила(13) на саканата должина. Специјални делови за обработка При сечење на свиткани или тркалезни делови за обработка, мора добро да ги обезбедите од лизгање. На линијата на сечење не смее да постои процеп меѓу делот што се обработува, граничната водилка и масата за пила. Доколку е потребно, мора да направите специјални

Менување на плочата за вметнување (види слика R) Црвените плочи за вметнување (19) може да го истрошат електричниот алат по подолга употреба. Заменете ја дефектната плоча за вметнување. – Подесете го електричниот алат во работна позиција. – Одвртете ги завртките (55) со клуч со внатрешна шестаголна глава (4 mm) (34) и извадете ги старите плочи за вметнување. – Ставете ја новата десна плоча за вметнување. – Прицврстете ја плочата за вметнување со завртките (55) што е можно подесно, така што по целата должина на можното повлекување на сечилото за пила нема да дојде во контакт со плочата за вметнување. – Повторете ги работните чекори аналогно за новата лева плоча за вметнување. Проверка и подесување на основните

За гарантирање на прецизни резови мора да ги проверите основните поставки по интензивно користење на електричниот алат и евентуално да ги подесите. За тоа ви е потребно искуство и соодветен специјален

Сервисната служба на Bosch оваа работа ја води прецизно и доверливо. Подесување на ласерот Напомена: За тестирање на функцијата на ласерот, електричниот алат треба да биде приклучен на напојување со струја. u Никогаш не го активирајте прекинувачот за вклучување/исклучување за време на подесувањето на ласерот (на пр. при движење на рачката на алатот). Невнимателниот старт на електричниот алат може да доведе до повреди. – Подесете го електричниот алат во работна позиција. – Свртете ја масата за пила (16) до жлебот (25) за 0°. Лостот (22) мора осетно да се вклопи во жлебот. Проверка (види сликаS1) – На делот што се обработува нацртајте права линија за

– Полека водете ја надолу рачката на алатот со дршката(9). – Делот што се обработува поставете го на тој начин што запците од сечилото за пила ќе се израмнат со линијата за сечење. – Цврсто држете го делот што се обработува во оваа позиција и водете ја рачката на алатот полека нагоре. – Прицврстете го делот за обработка. – Вклучете го ласерскиот зрак со прекинувачот(40). 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsМакедонски | 317 Ласерскиот зрак мора да биде рамен по целата должина на линијата на сечење на делот што се обработува, дури и кога рачката на алатот ќе се води надолу. Подесување (види сликаS2) – Свртете ја завртката за подесување (56) со соодветен одвртувач, додека ласерскиот зрак не се постави рамно по целата должина на линијата на сечење на делот што се обработува. Едно вртење во правец спротивен на стрелките на часовникот го движи ласерскиот зрак од лево на десно, а вртењето во правец на стрелките на часовникот го движи ласерскиот зрак од десно на лево. Подесување на вертикален стандарден агол на закосување 0° – Подесете го електричниот алат во транспортна

– Свртете ја масата за пила (16) до жлебот (25) за 0°. Рачката (22) мора осетно да се вклопи во жлебот. Проверка (види слика T1) – Поставете го агломерот 90° и ставете го на масата за пила (16). Кракот на агломерот мора да биде прецизен по целата должина со сечилото за пила (12). Подесување (види сликаT2) – Олабавете го затезниот лост(41). – Притиснете го граничникот(44) сосема наназад. – Олабавете ја контра-навртката на завртката- граничник(58) со обичен окаст или вилушкаст клуч (10mm). – Завртете ја завртката-граничник навнатре или нанадвор, додека кракот од аголното мерило не е рамен по целата должина со сечилото за пила. – Повторно затегнете го затезниот лост(41). – Потоа повторно затегнете ја контра-навртката на завртката-граничник(58). Доколку по подесувањето, агломерот не е во линија со 0° ознаката на скалата(30) олабавете ја завртката(57) со обичен крстест одвртувач и насочете го агломерот по должина на 0° ознаката. Подесување на вертикалниот стандарден агол на закосување 45° (лево) – Подесете го електричниот алат во работна позиција. – Свртете ја масата за пила(16) до жлебот(25) за 0°. Лостот(22) мора осетно да се вклопи во жлебот. – Извадете ја левата подеслива гранична водилка(15). – Свртете го левиот граничник(29) додека стандардниот агол на закосување 45° не се вклопи на ознаката со стрелка. – Олабавете го затезниот лост(41). – Навалете ја рачката на алатот на дршката(9) налево додека завртката-граничник(59) не налегне на граничникот(29). Проверка (види слика U1) – Поставете го агломерот 45° и ставете го на масата за пила (16). Кракот на агломерот мора да биде прецизен по целата должина со сечилото за пила (12). Подесување (види сликаU2) – Олабавете ја контра-навртката на завртката- граничник(59) со обичен прстенест или вилушкаст клуч (10mm). – Завртете ја завртката-граничник(59) навнатре или нанадвор додека кракот од аголното мерило не е рамен по целата должина со сечилото за пила. – Повторно затегнете го затезниот лост(41). – Потоа повторно затегнете ја контра-навртката на завртката-граничник(59). Ако агломерот(42) и(31) по подесувањето не е во една линија со 45°-ознаките на скалата(30), проверете ја уште еднаш 0°-поставката за аголот на закосување и показателот на аголот. Потоа повторете го подесувањето за вертикалниот 45°-агол на закосување. Вертикален стандарден агол на закосување 45°

– Подесете го електричниот алат во работна позиција. – Свртете ја масата за пила(16) до жлебот(25) за 0°. Лостот(22) мора осетно да се вклопи во жлебот. – Извадете ја десната подеслива гранична водилка(15). – Извлечете го граничникот(44) целосно нанапред. – Свртете го десниот граничник(29) додека стандардниот агол на закосување 45° не се вклопи на ознаката со стрелка. – Олабавете го затезниот лост(41). – Навалете ја рачката на алатот на дршката(9) налево додека завртката-граничник(60) не налегне на граничникот(29). Проверка (види слика V1) – Поставете го агломерот 135° и ставете го на масата за пила (16). Кракот на агломерот мора да биде прецизен по целата должина со сечилото за пила (12). Подесување (види сликаV2) – Олабавете ја контра-навртката на завртката- граничник(60) со обичен прстенест или вилушкаст клуч (10mm). – Завртете ја завртката-граничник навнатре или нанадвор(60) додека кракот од аголното мерило не е рамен по целата должина со сечилото за пила. – Повторно затегнете го затезниот лост(41). – Потоа повторно затегнете ја контра-навртката на завртката-граничник(60). Ако агломерот(42) и(31) по подесувањето не е во една линија со 45°-ознаките на скалата(30), проверете ја уште еднаш 0°-поставката за аголот на закосување и показателот на аголот. Потоа повторете го подесувањето за вертикалниот 45°-агол на закосување. Израмнување на скалата за хоризонтален агол на

– Подесете го електричниот алат во работна позиција. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)318 | Македонски – Свртете ја масата за пила (16) до жлебот (25) за 0°. Рачката (22) мора осетно да се вклопи во жлебот. Проверка (види слика W1) – Поставете агломер на 90° помеѓу граничната водилка (14) и сечилото за пила (12) на масата за пила (16). Кракот на агломерот мора да биде прецизен по целата должина со сечилото за пила (12). Подесување: (види сликаW2) – Олабавете ги сите четири завртки за подесување(61) со крстест одвртувач и свртете ја масата за пила(16) заедно со скалата(18), додека кракот на агломерот не лежи рамно по целата должина на сечилото за пила. – Повторно затегнете ги завртките. Доколку по подесувањето агломерот(24) не е во линија со 0° ознаката на скалата(18), олабавете ја завртката(62) со обичен крстест одвртувач и насочете го агломерот по должина на 0° ознаката. Транспорт (види слика X) Пред транспортот на електричниот алат мора да ги извршите следните чекори: – Олабавете ја завртката за фиксирање (33), доколку таа е затегната. Извлечете ја рачката на алатот целосно нанапред и повторно затегнете ја завртката за

– Проверете дали граничникот за длабочина (32) е притиснат сосема навнатре и завртката за подесување (4) при движењето на кракот на алатот минува низ отворот без да го допре граничникот за длабочина. – Подесете го електричниот алат во транспортна

– Отстранете ги деловите на опремата, кои не може цврсто да се монтираат на електричниот алат. Неискористените листови за пила, доколку сакате да ги транспортирате ставете ги во затворена кутија. – Врзете го струјниот кабел со лепливата лента (63). – Електричниот алат носете го со транспортната рачка (3) или фатете го за жлебовите за држење (27) странично на масата за пила. u За транспортирање на електричниот алат, користете ги секогаш уредите за транспорт, а не заштитните уреди. Одржување и сервис Одржување и чистење u Пред било каква интервенција на електричниот алат, извлечете го струјниот приклучок од ѕидната

u Одржувајте ги чисти електричниот алат и отворите за проветрување, за да може добро и безбедно да

Доколку е потребно користење на приклучен кабел, тогаш набавете го од Bosch или специјализирана продавница за Bosch-електрични алати, за да избегнете загрозување на безбедноста. Осцилаторниот заштитен капак мора секогаш да се движи слободно и самостојно да се затвора. Пределот околу осцилаторниот заштитен капак секогаш треба да биде

Отстранете ја правта и струготините со издувување со компресиран воздух или со четка по секоја работна

Редовно чистете го лизгачкиот валјак(6). За чистење на ласерската единица свртете го поклопецот на ласерот(64) нанадвор и отстранете ја правта со четка (види сликаY).

Столарска стега 1 609 B04 224 Плочи за вметнување 1 609 B03 717 Вреќичка за прав 1 609 B05 010 Граничник за должина 1 609 B02 365 Завртка за блокирање на граничникот за должина 1 609 B00 263 Сечила за пила за дрво и плочести материјали, панели и лајсни Сечило за пила 216 x 30 mm, 48

Сечила за пила за сите видови ламинатни подови Сечило за пила 216 x 30 mm, 60

Сервисна служба и совети при користење Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така ќе најдете на: www.bosch-pt.com Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот. Северна Македонија Д.Д.Електрис Сава Ковачевиќ 47Њ, број 3 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsSrpski | 319 1000 Скопје Е-пошта: dimce.dimcev@servis-bosch.mk Интернет: www.servis-bosch.mk Тел./факс: 02/ 246 76 10 Моб.: 070 595 888 Д.П.Т.У “РОЈКА” Јани Лукровски бб; Т.Ц Автокоманда локал 69 1000 Скопје Е-пошта: servisrojka@yahoo.com Тел: +389 2 3174-303 Моб: +389 70 388-520, -530 Дополнителни адреси на сервиси може да најдете

EU-Изјава за сообразност Со целосна одговорност изјавуваме, дека опишаните производи се во согласност со сите релевантни одредби на следните регулативи и прописи и се во согласност со следните норми. Техничка документација кај: * Пила за оплата Број на дел/артикл
