BRUKSANVISNING GCM 8 SDE Professional BOSCH

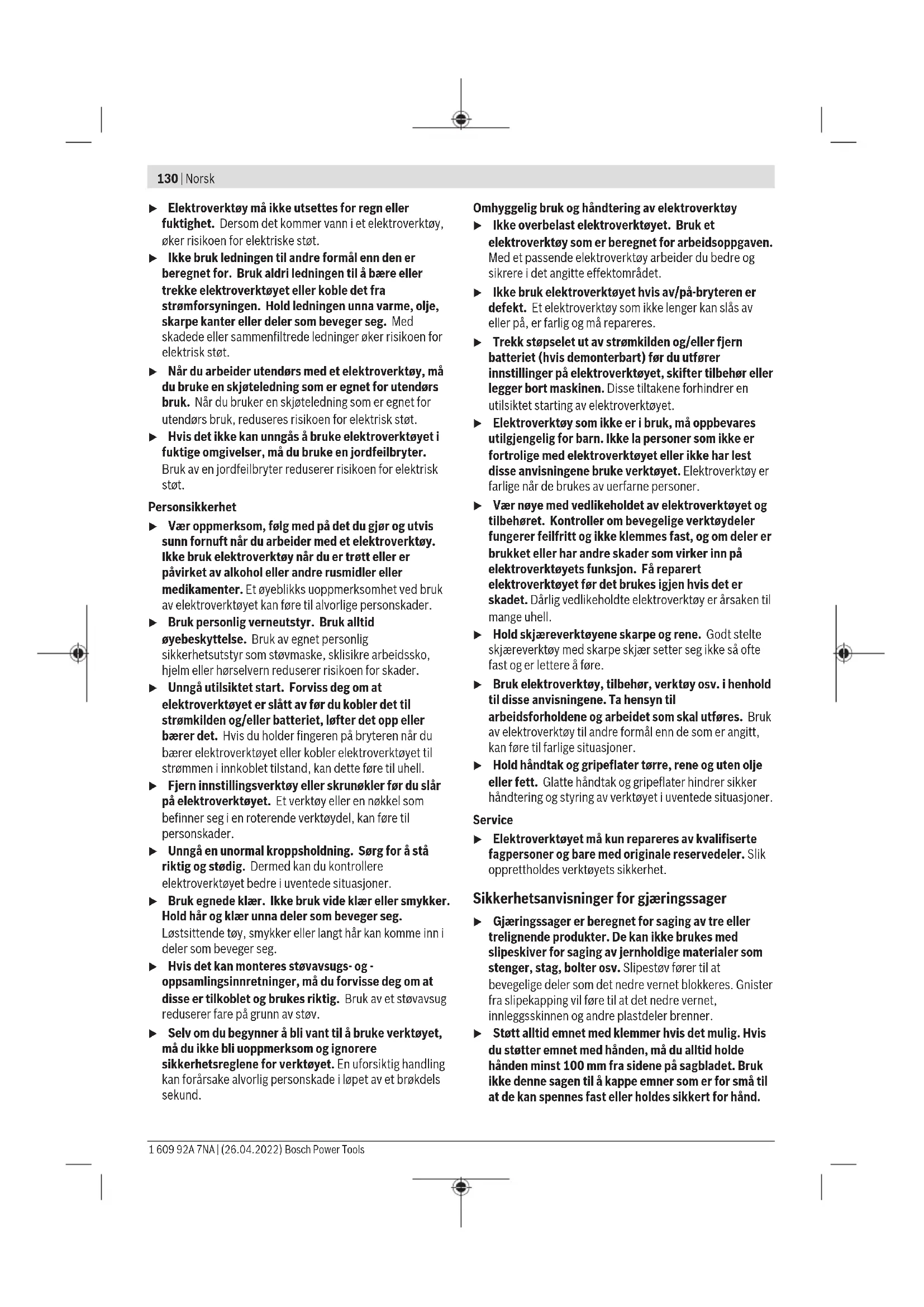

Tabellen viser anbefalt turtallstrinn avhengig av materialet som skal behandles: aluminium, plast, tre. Ved saging av vertikale gjæringsvinkler må de justerbare anleggsskinnene trekkes utover eller fjernes helt. 3601M192.. 3601M192B. 25,4 Ta hensyn til sagbladets dimensjoner. Hulldiameteren må passe uten klaring på verktøyspindelen. Hvis det er nødvendig å bruke reduksjonsstykker, må reduksjonsstykkenes dimensjoner passe til tykkelsen på stambladet, sagbladets hulldiameter og diameteren på verktøyspindelen. Bruk fortrinnsvis reduksjonsstykkene som fulgte med sagbladet. Sagbladdiameteren må stemme overens med angivelsen på symbolet. Viser rotasjonsretningen for SDS-bolten for stramming av sagbladet (mot urviseren) og for løsning av sagbladet (med urviseren). Klemspak lukket: Den innstilte gjæringsvinkelen til verktøyarmen holdes. Klemspak åpen: Vertikale gjæringsvinkler kan stilles inn. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsNorsk | 133 Produktbeskrivelse og ytelsesspesifikasjoner Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader. Se illustrasjonene i begynnelsen av bruksanvisningen. Forskriftsmessig bruk Elektroverktøyet er som fastmontert modell beregnet til saging av langsgående og tverrgående rette snitt i tre. Horisontale gjæringsvinkler fra –52° til +60° og vertikale gjæringsvinkler fra 47° (venstre) til 47° (høyre) er mulig. Elektroverktøyet har en effekt som gjør det egnet for saging av hardt og mykt tre, spon- og fiberplater. Ved bruk av tilsvarende sagblad er det mulig å sage aluminiumsprofiler og plast. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. (1) Uttrekksanordning (2) Sponutkast (3) Transporthåndtak (4) Justerskrue for dybdeanlegg (5) Laserbeskyttelsesdeksel (6) Gliderull (7) Innkoblingssperre for av/på-bryter (8) Av/på-bryter (9) Håndtak (10) Vernedeksel (11) Pendelvernedeksel (12) Sagblad (13) Sagbordforlenger (14) Anleggsskinne (15) Justerbar anleggsskinne (16) Sagbord (17) Klemspak på sagbordforlengelsen (18) Skala for gjæringsvinkel (horisontal) (19) Innleggsplate (20) Låseklemme (21) Låseknapp for valgfri gjæringsvinkel (horisontal) (22) Spak for forhåndsinnstilling av gjæringsvinkel (horisontal) (23) Veltebeskyttelse (24) Vinkelindikator for gjæringsvinkel (horisontal) (25) Hakk for standardgjæringsvinkel (horisontal) (26) Boringer for montering (27) Formstøpte håndtak (28) Skrutvinge (29) Anlegg for standardgjæringsvinkel 45°, 22,5° og 33,9° (vertikal) (30) Skala for gjæringsvinkel (vertikal) (31) Vinkelindikator for høyre gjæringsvinkelområde (vertikal) (32) Dybdeanlegg (33) Låseskrue for uttrekksanordning (34) Unbrakonøkkel (5 mm) (35) Hull for skrutvinge (36) Lengdeanlegg

(54) Klemskrue for lengdeanlegg

3500−5300 3500−5300 Startstrømbegrensing ● ● Lasertype nm 650 650 mW <0,39 <0,39 Laserklasse 1M 1M Avvik laserlinje mrad (360-graders vinkel) 1,0 1,0 Vekt i henhold til EPTA-Procedure 01:2014 kg 18,9 18,9 Kapslingsgrad / II / II Egnede sagbladmål Sagbladdiameter mm 216 216 Stambladtykkelse mm 1,3−1,8 1,3−1,8 Maks. sagebredde mm 3,3 3,3 Boringsdiameter mm 30 25,4 Tillatte emnemål (se „Godkjente arbeidsstykkemål“, Side138) Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere. Informasjon om støy Støyemisjon målt i henhold til EN62841-3-9. Vanlig A-støynivå for elektroverktøyet: lydtrykknivå98dB(A); lydeffektnivå108dB(A). Usikkerhet K=3dB. Bruk hørselvern! Støyutslippsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig estimering av støyutslippet. Den angitte støyutslippsverdien representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av støyutslippet skal det også tas hensyn til de tidene maskinen er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere støyutslippet for hele arbeidstidsrommet betraktelig. Montering u Unngå en uvilkårlig starting av elektroverktøyet. I løpet av monteringen og ved alle arbeider på elektroverktøyet må støpselet ikke være tilkoblet strømtilførselen. Leveranseomfang Se illustrasjonen av innholdet i begynnelsen av bruksanvisningen. Kontroller før første gangs bruk av elektroverktøyet om alle delene som er oppført nedenfor fulgte med: – Kapp- og gjæringssag med montert sagblad – Skrutvinge (28) – Unbrakonøkkel (34) – SDS-bolt (50) Merknad: Undersøk om elektroverktøyet er skadet. Før videre bruk av elektroverktøyet må beskyttelsesinnretninger eller lett skadede deler kontrolleres nøye med hensyn til feilfri og forskriftsmessig funksjon. Kontroller om de bevegelige delene fungerer feilfritt og ikke blokkeres, og at ingen deler er skadet. Samtlige deler må være riktig montert og oppfylle alle betingelser for å sikre en feilfri drift. Skadede beskyttelsesinnretninger og deler må repareres eller skiftes ut på en sakkyndig måte av et godkjent fagverksted. Nødvendig verktøy i tillegg til det som inngår i leveransen: – Stjerneskrutrekker – Ring- eller fastnøkkel (størrelse: 10 mm) 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsNorsk | 135 Stasjonær eller fleksibel montering u Til en sikker bruk må du montere elektroverktøyet før bruk på et jevn og stabil arbeidsflate (f.eks. arbeidsbenk). Montering på en arbeidsflate (se bilde A1−A2) – Fest elektroverktøyet på arbeidsflaten med en egnet skruforbindelse. Bruk hullene (26). eller – Spenn fast føttene til elektroverktøyet på arbeidsflaten med vanlige skrutvinger. Montering på et Bosch-arbeidsbord GTA-arbeidsbordene fra Bosch har høydejusterbare ben, slik at elektroverktøyet holdes sikkert på plass uansett underlag. Arbeidsbordenes emneholdere fungerer som støtte for lange emner. u Les gjennom alle advarsler og instrukser som fulgte med arbeidsbenken. Feil ved overholdelsen av advarslene og instruksene kan medføre elektriske støt, brann og/eller alvorlige skader. u Sett arbeidsbenken korrekt opp før du monterer elektroverktøyet. En feilfri oppbygging er viktig for å forhindre at benken bryter sammen. – Monter elektroverktøyet i transportstilling på arbeidsbenken. Fleksibel oppstilling (anbefales ikke!) (se bilde A3) Hvis det i unntakstilfeller ikke er mulig å montere elektroverktøyet på en plan og stabil arbeidsflate, kan du plassere det med veltebeskyttelse som hjelp. u Uten veltebeskyttelsen står ikke elektroverktøyet stabilt, og det kan velte, spesielt ved saging av maksimale horisontale og/eller vertikale gjæringsvinkler. – Drei veltebeskyttelsen (23) bakover eller utover til elektroverktøyet står rett på arbeidsflaten. Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materialet. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. u Unngå støv på arbeidsplassen. Støv kan lett antennes. Støv-/sponavsuget kan blokkeres av støv, spon eller avbrukne deler på arbeidsstykket. – Slå av elektroverktøyet, og trekk støpselet ut av stikkontakten. – Vent til sagbladet er helt stanset. – Finn årsaken til blokkeringen og fjern denne. Eksternt avsug For støvavsug kan du også koble en støvsugerslange (Ø 35 mm) til sponutkastet (2). – Koble støvsugerslangen til sponutkastet (2). Støvsugeren må være egnet til materialet som skal bearbeides. Ved oppsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. Utskifting av sagblad u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Bruk vernehansker ved montering av sagbladet. Berøring av sagbladet medfører fare for skader. Bruk kun sagblad med en maksimal godkjent hastighet som er høyere enn elektroverktøyets tomgangsturtall. Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen og som er kontrollert jf. EN847‑1 og tilsvarende markert. Bruk kun sagblad som anbefales av elektroverktøy- produsenten og som er egnet for det materialet du vil bearbeide. Dette hindrer overoppheting av sagtennene under sagingen. Montering med sekskantskrue (se bilde B1−B4) Demontering av sagbladet – Sett elektroverktøyet i arbeidsstilling. – Drei skruen med innvendig sekskant (46) med unbrakonøkkelen (34) om følger med, og trykk samtidig på spindellåsen (45) til denne smekker i lås. – Hold spindellåsen (45) inntrykt, og skru ut skruen (46) med urviseren (venstregjenger!). – Ta av spennflensen (47). – Sving pendelvernedekselet (11) bakover til det stopper. – Hold pendelvernedekselet i denne stillingen, og ta ut sagbladet (12). – Før pendelvernedekselet langsomt ned igjen. Montering av sagbladet u Ved montering må du passe på at tennenes skjæreretning (pilretning på sagbladet) stemmer overens med pilretningen på vernedekselet! Om nødvendig må alle deler som skal monteres rengjøres før innbyggingen. – Sving pendelvernedekselet (11) bakover, og hold pendelvernedekselet i denne posisjonen. – Sett det nye sagbladet på den indre spennflensen (49). – Sett på spennflensen (47) og unbrakoskruen (46). Trykk på spindellåsen (45) til den låses, og stram unbrakoskruen mot urviseren. – Før pendelvernedekselet langsomt ned igjen. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)136 | Norsk Montering med SDS-bolt (se bilde C) u Ved vertikal gjæringssaging og bruk av SDS-bolten (50) må du sikre at SDS-bolten ikke på noe tidspunkt kan berøre emneoverflaten. Dette gjør du ved å stille inn dybdeanlegget (32) riktig. Dette hindrer at SDS- bolten og/eller emnet blir skadet. Demontering av sagbladet – Sett elektroverktøyet i arbeidsstilling. – Fortsett å trykke på spindellåsen (45), og skru ut SDS- bolten (50) med urviseren (venstregjenger!). – Ta av spennflensen (47) . – Sving pendelvernedekselet (11) bakover til det stopper. – Hold pendelvernedekselet i denne stillingen, og ta ut sagbladet (12). – Før pendelvernedekselet langsomt ned igjen. Montering av sagbladet u Ved montering må du passe på at tennenes skjæreretning (pilretning på sagbladet) stemmer overens med pilretningen på vernedekselet! Om nødvendig må alle deler som skal monteres rengjøres før innbyggingen. – Sving pendelvernedekselet (11) bakover. Hold vernedekselet i denne posisjonen. – Sett det nye sagbladet på den indre spennflensen (49). – Før pendelvernedekselet langsomt ned igjen. – Sett på spennflensen (47) og SDS-bolten (50). Trykk på spindellåsen (45) til den låses, og stram SDS-bolten mot urviseren. Bruk u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Transportsikring (sebildeD) Transportsikringen (37) gjør det lettere å håndtere elektroverktøyet ved transport til forskjellige brukssteder. Avsikring av elektroverktøyet (arbeidsstilling) – Trykk verktøyarmen litt ned med håndtaket (9) og å avlaste transportsikringen (37). – Trekk transportsikringen (37) helt ut. – Før verktøyarmen langsomt oppover. Sikring av elektroverktøyet (transportstilling) – Løsne låseskruen (33)hvis denne blokkerer uttrekksanordningen (1). Trekk verktøyarmen helt frem, og trekk til låseskruen igjen for å låse uttrekksanordningen. – Skru justerskruen (4) helt opp. – For å låse sagbordet (16) strammer du låseknotten (21). – Sving verktøyarmen med håndtaket (9)ned til transportsikringen (37) kan trykkes helt inn. Verktøyarmen er nå sikkert låst for transport. Arbeidsforberedelse Forlenge sagbordet (se bilde E) Lange arbeidsstykker må støttes på den frie enden. Sagbordet kan forlenges på venstre og høyre side med sagbordforlengelser (13). – Fell opp klemspaken (17). – Trekk sagbordforlengelsen (13) ut til ønsket lengde. – For å feste sagbordforlengelsen trekker du klemspaken (17) ned igjen. Flytte anleggsskinnen (se bilde F) Ved saging av horisontale og/eller vertikale gjæringsvinkler må du avhengig av sageretningen trekke den venstre eller høyre justerbare anleggsskinnen (15) utover eller fjerne den helt. Vertikal gjæringsvinkel Horisontal gjæringsvinkel 0°–47° (venstre) ≤44° (høyre/venstre) – Løsne låseskruen (51). – Trekk den venstre justerbare anleggsskinnen (15) helt ut. 0°–47° (venstre) ≥45° (høyre/venstre) – Løsne låseskruen (51). – Trekk den venstre justerbare anleggsskinnen (15) helt ut. – Løft den justerbare anleggsskinnen opp og bort. – Fjern låseskruen (51). 0°–47° (høyre) ≤44° (høyre/venstre) – Løsne låseskruen (51). – Trekk den høyre justerbare anleggsskinnen (15) helt ut. – Løft den justerbare anleggsskinnen opp og bort. 0°–47° (høyre) ≥45° (høyre/venstre) Feste emnet (se bilde G) For å oppnå en optimal arbeidssikkerhet må emnet alltid spennes fast. Ikke bearbeid emner som er for små til å kunne spennes fast. – Trykk emnet godt fast mot anlegsskinnene (15) og (14). – Sett skrutvingen (28) som fulgte med, i et av borehullene (35) som er beregnet for dette formålet. – Tilpass skrutvingens gjengestang (52) til emnehøyden. – Stram gjengestangen (52), og fest dermed emnet. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsNorsk | 137 Stille inn horisontale og vertikale gjæringsvinkler For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse. Hertil trenger du erfaring og tilsvarende spesialverktøy. Et Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig. u Stram alltid låseknappen (21) og klemspaken (41) helt før saging. Sagbladet kan ellers kile seg fast i emnet. Merknad om innstilling av horisontale gjæringsvinkler >45°: Trekk sagbordforlengelsen (13) og den justerbare anleggsskinnen (15) helt ut før du stiller inn gjæringsvinkelen. u Ved vertikal gjæringssaging og bruk av SDS-bolten (50) må du sikre at SDS-bolten ikke på noe tidspunkt kan berøre emneoverflaten. Dette gjør du ved å stille inn dybdeanlegget (32) riktig. Dette hindrer at SDS- bolten og/eller emnet blir skadet. Stille inn horisontal standardgjæringsvinkel (se bilde H) Det er hakk(25) på sagbordet, beregnet for rask og nøyaktig innstilling av horisontale gjæringsvinkler som brukes ofte: venstre høyre

EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos: * Kapp- og gjæringssag Produktnummer
