BRUGSANVISNING GCM 8 SDE Professional BOSCH

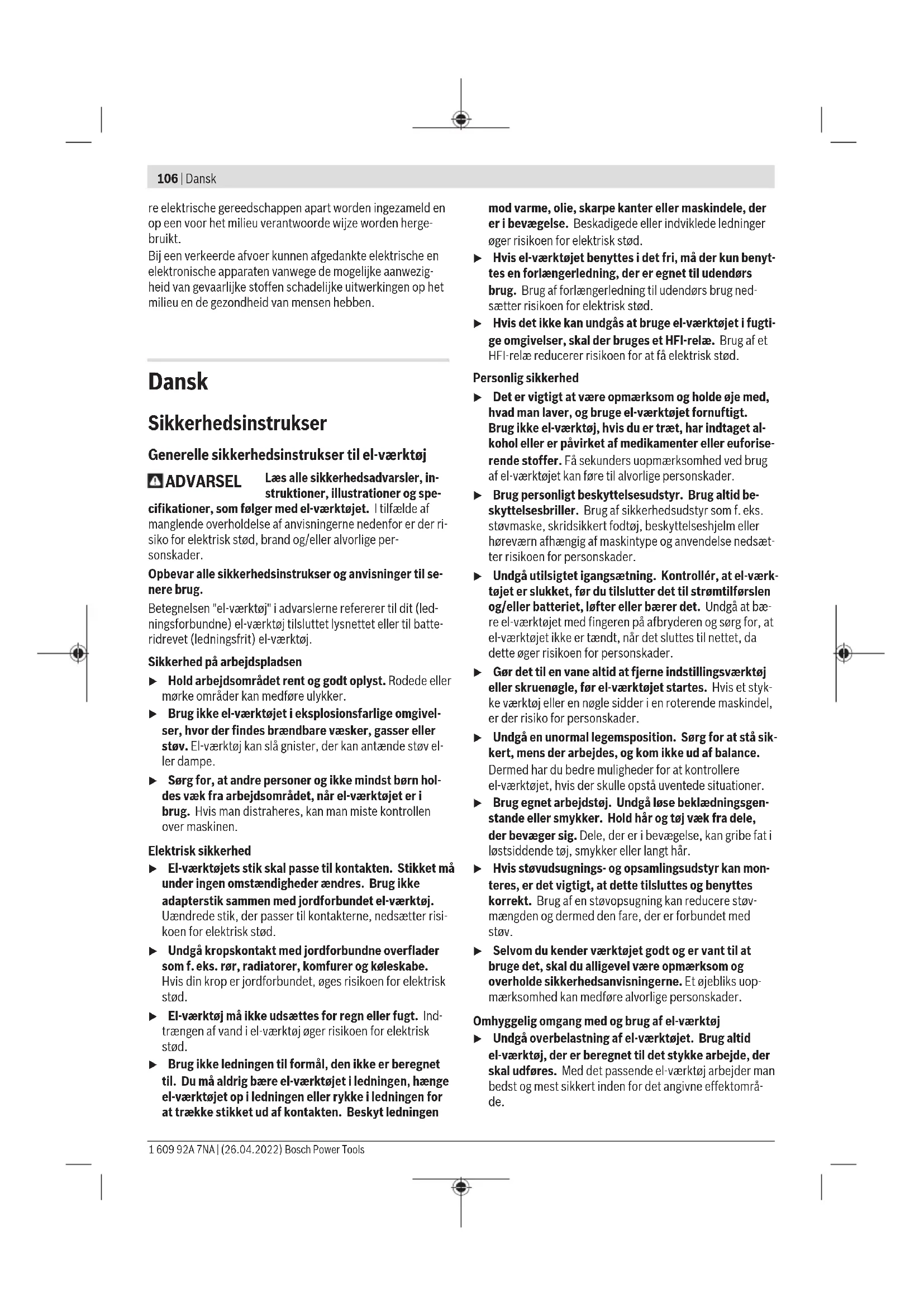

Laserstråling Må ikke betragtes direkte med te- leskopoptik Laserklasse 1M Hold hænderne væk fra saveområdet, når el-værktøjet kører. Hvis du berører savklingen, kan du komme til skade. Brug støvmaske. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsDansk | 109 Symboler og deres betydning Brug sikkerhedsbriller. Brug høreværn. Støjpåvirkning kan føre til tab af hørelse. Farligt område! Hold så vidt muligt hænder, fingre og arme væk fra dette område.

Tabellen viser de anbefalede omdrej- ningstaltrin afhængigt af det materiale, der skal bearbejdes: aluminium, plast, træ. Ved savning af lodrette geringsvinkler skal de justerbare anslagsskinner træk- kes udad eller helt fjernes. 3601M192.. 3601M192B. 25,4 Vær opmærksom på savklingens mål. Huldiameteren skal passe til værktøjs- spindlen, og der må ikke forekomme slør. Hvis det er nødvendigt at anvende et re- duktionsstykke, skal du sikre, at re- duktionsstykket er dimensioneret til stamklingetykkelsen og savklingens huldiameter samt værktøjsspindlens dia- meter. Anvend så vidt muligt det re- duktionsstykke, som følger med sav- klingen. Savklingens diameter skal svare til op- lysningerne på symbolet. Viser omdrejningsretningen for SDS-bol- ten til fastspænding af savklingen (mod uret) og løsnelse af savklingen (med uret). Spændearm lukket: Den lodrette geringsvinkel, der er indstil- let på værktøjsarmen, bevares. Spændearm åbnet: Der kan indstilles lodrette geringsvinkler. Produkt- og ydelsesbeskrivelse Læs alle sikkerhedsinstrukser og anvisnin- ger. Overholdes sikkerhedsinstrukserne og an- visningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen. Beregnet anvendelse El-værktøjet er beregnet til at blive brugt som stationært værktøj til udførelse af længde- og tværsnit med lige snitfor- løb i træ. I den forbindelse er det muligt at foretage snit med vandrette geringsvinkler fra −52° til +60° samt lodrette geringsvinkler fra 47° (venstre side) til 47° (højre side). El-værktøjets ydelse er konstrueret til at save i hårdt og blødt træ samt spån- og fiberplader. Det er muligt at save i aluminiumsprofiler og plast, hvis der bruges tilsvarende savklinger. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el‑værktøjet på illustrationssiden. (1) Trækanordning (2) Spånudkast (3) Transportgreb (4) Justeringsskrue til dybdeanslag (5) Laserbeskyttelseskappe (6) Gliderulle (7) Kontaktspærre til tænd/sluk-knap (8) Tænd/sluk-knap (9) Håndgreb (10) Beskyttelsesskærm (11) Pendulbeskyttelsesskærm (12) Savklinge (13) Savbordsforlængelse (14) Anslagsskinne (15) Indstillelig anslagsskinne (16) Savbord (17) Spændearm til savbordsforlængelsen (18) Skala til geringsvinkel (vandret) (19) Ilægningsplade (20) Låseklemme (21) Låseknop til indstilling af vilkårlige geringsvinkler (vandret) (22) Arm til indstilling af geringsvinkel (vandret) (23) Vippebeskyttelse (24) Vinkelviser til geringsvinkel (vandret) (25) Hak til standardgeringsvinkler (vandret) (26) Boringer til montering (27) Grebsfordybninger (28) Skruetvinge (29) Anslag standard-geringsvinkel 45°, 22,5° og 33,9° (lodret) (30) Skala til geringsvinkel (lodret) (31) Vinkelviser til højre geringsvinkelområde (lodret) Bosch Power Tools 1 609 92A 7NA | (26.04.2022)110 | Dansk (32) Dybdeanslag (33) Låseskrue til trækanordning (34) Unbrakonøgle (5 mm) (35) Boringer til skruetvinge (36) Længdeanslag

(37) Transportsikring (38) Omdrejningstalsregulator (39) Laser-advarselsskilt (40) Tænd/sluk-knap for laser (skærelinjemarkering) (41) Spændearm til vilkårlige geringsvinkler (lodret) (42) Vinkelviser til venstre geringsvinkelområde (lodret) (43) Spånafviser (44) Anslag til standard-geringsvinkel 0° (lodret) (45) Spindellås (46) Unbrakoskrue til savklingefastgørelse (47) Spændeflange (48) Udgangsåbning laserstråling (49) Indvendig spændeflange (50) SDS bolt (51) Låseskrue til den indstillelige anslagsskinne (52) Gevindstang (53) Låseskrue til længdeanslag

(54) Klemskrue til længdeanslag

Tilbehør, som er illustreret og beskrevet i betjeningsvejled- ningen, er ikke indeholdt i leveringen. Det fuldstændige til- behør findes i vores tilbehørsprogram. Tekniske data Kap- og geringssav GCM 8 SDE GCM 8 SDE Varenummer 3601M192.. 3601M192B. Nominel optagen effekt W 1600 1400 Omdrejningstal, ubelastet o/min 3500–5300 3500–5300 Startstrømsbegrænsning ● ● Lasertype nm 650 650 mW <0,39 <0,39 Laserklasse 1M 1M Divergens laserlinje mrad (360°-vinkel) 1,0 1,0 Vægt iht. EPTA-Procedure01:2014 kg 18,9 18,9 Kapslingsklasse / II / II Mål på egnede savklinger Savklingediameter mm 216 216 Stamklingetykkelse mm 1,3–1,8 1,3–1,8 Maks. skærebredde mm 3,3 3,3 Boringsdiameter mm 30 25,4 Tilladte emnemål (se "Tilladte emnemål", Side115) Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser varie- re. Støjinformation Støjemissionsværdier fundet iht. EN62841-3-9. El-værktøjets A‑vægtede støjniveau er typisk: Lydtrykniveau 98dB(A); lydeffektniveau 108dB(A). Usikkerhed K=3dB. Brug høreværn! Det støjemissionsniveau, der er angivet i nærværende in- struktioner, er blevet målt iht. en standardiseret målepro- ces, og kan bruges til at sammenligne el‑værktøjer. Det er også egnet til en foreløbig vurdering af støjemissionen. Den angivne støjemissionsværdi repræsenterer de væsentli- ge anvendelser af el‑værktøjet. Hvis el‑værktøjet dog anven- des til andre formål, med afvigende indsatsværktøj eller util- strækkelig vedligeholdelse, kan støjemissionsniveauet afvi- ge. Dette kan føre til en betydelig forøgelse af støjemissio- nen i hele arbejdstidsrummet. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsDansk | 111 Til en nøjagtig vurdering af støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af støjemissionsniveauet i hele arbejdstidsrummet. Montering u Undgå utilsigtet igangsætning af maskinen. Netstik- ket skal altid være trukket ud, når maskinen monteres og når der arbejdes på el-værktøjet. Leveringsomfang Vær i den forbindelse opmærksom på det vi- ste leveringsomfang i starten af betjenings- vejledningen. Kontrollér at alle dele, der nævnes i det følgende, er blevet leveret sammen med el-værktøjet, før det tages i brug første gang: – Kap- og geringssav med monteret savklinge – Skruetvinge (28) – Unbrakonøgle (34) – SDS-bolt (50) Bemærk: Kontrollér el-værktøjet for eventuelle beskadigel- ser. Inden fortsat brug af el-værktøjet skal sikkerhedsanordnin- ger eller let beskadigede dele kontrolleres omhyggeligt for at konstatere, om værktøjet kan fungere rigtigt til de formål, det er beregnet til. Kontrollér, at de bevægelige dele funge- rer korrekt og ikke sidder fast, eller om delene er beskadiget. Alle dele skal være monteret rigtigt og alle betingelser op- fyldt for at sikre en fejlfri drift. Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes korrekt på et anerkendt værksted. Ekstra værktøj, der er brug for: – Stjerneskruetrækker – Ring- eller gaffelnøgle (størrelse: 10 mm) Stationær eller fleksibel montering u For at sikre en sikker håndering skal el-værktøjet monteres på en lige og stabil arbejdsflade (f.eks. værktøjsbænk), før det tages i brug. Montering på en arbejdsflade (se billede A1−A2) – Fastgør el-værktøjet på arbejdsfladen med en egnet skru- eforbindelse. Hertil benyttes boringerne (26). eller – Spænd el-værktøjets fødder fast på arbejdspladen med almindelige skruetvinger. Montering på et Bosch-arbejdsbord GTA-arbejdsbordene fra Bosch sikrer, at el-værktøjet står stabilt på ethvert underlag takket være de højdejusterbare fødder. Emneunderlagene på arbejdsbordene bruges til at understøtte lange emner. u Læs alle advarselshenvisninger og instruktioner, der følger med arbejdsbordet. I tilfælde af manglende overholdelse af advarselshenvisningerne og instruktio- nerne er der risiko for elektrisk stød, brand og/eller alvor- lige kvæstelser. u Opstil arbejdsbordet korrekt, før du monterer el- værktøjet. Korrekt opstilling af vigtig for at forhindre, at bordet falder sammen. – Monter el-værktøjet i transportposition på arbejdsbordet. Fleksibel opstilling (ikke anbefalet!) (se billedeA3) Hvis det mod forventning ikke skulle være muligt at montere el-værktøjet på et jævnt og stabilt arbejdsunderlag, kan du alternativt opstille det med vippebeskyttelse. u Uden vippebeskyttelse er el-værktøjet ikke sikkert og kan vippe, især ved savning af maksimale vandrette og/eller lodrette geringsvinkler. – Drej vippebeskyttelsen (23) så langt ind eller ud, at el- værktøjet lige akkurat står på arbejdsfladen. Støv-/spånudsugning Støv fra materialer som f.eks. blyholdig maling, nogle træ- sorter, mineraler og metal kan være sundhedsfarlige. Berø- ring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbest- holdigt materiale må kun bearbejdes af fagfolk. – Brug helst en støvopsugning, der egner sig til materialet. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materi- aler, der skal bearbejdes. u Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Støv-/spånopsugningen kan blive blokeret af støv, spåner el- ler brudstykker fra emnet. – Sluk for el-værktøjet, og træk netstikket ud af stikdåsen. – Vent til savklingen står helt stille. – Find frem til årsagen til blokeringen og afhjælp den. Opsugning med fremmed støvsuger For udsugning kan du også tilslutte en støvsugerslange (Ø

35) på spånudkastet (2).

– Forbind støvsugerslangen med spånudkastet (2). Støvsugeren skal være egnet til det materiale, som skal op- suges. Anvend en specialstøvsuger til opsugning af særligt sund- hedsfarligt, kræftfremkaldende eller tørt støv. Udskiftning af savklinge u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet. Bosch Power Tools 1 609 92A 7NA | (26.04.2022)112 | Dansk u Brug beskyttelseshandsker, når savklingen monteres. Berøring af savklingen er forbundet med kvæstelsesfare. Anvend kun savklinger, hvis max. tilladte hastighed er højere end dit el‑værktøjs omdrejningstal i ubelastet tilstand. Brug kun savklinger, der svarer til de tekniske data, der er angivet i denne vejledning, og som er kontrolleret og mærket tilsvarende iht. EN 847‑1. Brug kun savklinger, der er anbefalet af el-værktøjets produ- cent og som er egnet til det materiale, der skal bearbejdes. Dette forhindrer overophedning af savtænderne ved sav- ning. Montering med unbrakoskrue (se billeder B1−B4) Udskiftning af savklinge – Stil el-værktøjet i arbejdsstilling. – Drej unbrakoskruen (46) med unbrakonøglen (34), og tryk samtidig på spindellåsen (45), indtil den går i ind- greb. – Hold spindellåsen (45) nede, og skru skruen (46) ud med uret (venstregevind!). – Tag spændeflangen (47) af. – Sving pendulbeskyttelsesskærmen (11) bagud til an- slaget. – Hold pendulbeskyttelsesskærmen i denne position, og udtag savklingen (12). – Før langsomt pendulbeskyttelsesskærmen ned igen. Isætning af savklinge u Savklingen skal anbringes på en sådan måde, at tæn- dernes skæreretning (pilretning på savklinge) er i overensstemmelse med pilretningen på beskyttelses- skærmen! Alle dele rengøres før isætning, hvis det er nødvendigt. – Sving pendulbeskyttelsesskærmen (11) bagud, og hold pendulbeskyttelsesskærmen i denne position. – Sæt den nye savklinge på den indvendige spændeflange (49). – Sæt spændeflangen (47) og unbrakoskruen (46) på. Tryk på spindellåsen (45), indtil den går i indgreb, og spænd unbrakoskruen fast mod uret. – Før langsomt pendulbeskyttelsesskærmen ned igen. Montering med SDS-bolt (se billede C) u Ved lodrette geringssnit og brug af SDS-bolten (50) skal du altid sørge for, at dybdeanslaget (32) er indstillet korrekt, og at SDS-bolten på intet tidspunkt kan berøre emnets overflade, før du begynder at save. På den måde undgår du, at SDS-bolten og/eller emnet kan blive ødelagt. Udskiftning af savklinge – Stil el-værktøjet i arbejdsstilling. – Hold spindellåsen (45) trykket ind, og skru SDS-bolten (50) af med uret (venstregevind!). – Tag spændeflangen (47) af. – Sving pendulbeskyttelsesskærmen (11) bagud til an- slaget. – Hold pendulbeskyttelsesskærmen i denne position, og udtag savklingen (12). – Før langsomt pendulbeskyttelsesskærmen ned igen. Isætning af savklinge u Savklingen skal anbringes på en sådan måde, at tæn- dernes skæreretning (pilretning på savklinge) er i overensstemmelse med pilretningen på beskyttelses- skærmen! Alle dele rengøres før isætning, hvis det er nødvendigt. – Sving pendulbeskyttelsesskærmen (11) bagud. Hold pendulbeskyttelsesskærmen i denne position. – Anbring den nye savklinge på den indvendige spænde- flange (49). – Før langsomt pendulbeskyttelsesskærmen ned igen. – Sæt spændeflangen (47) og SDS-bolten (50) på. Tryk på spindellåsen (45), indtil den går i indgreb, og spænd SDS-bolten mod uret. Brug u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet. Transportsikring (sebilledeD) Transportsikringen (37) gør det nemmere at håndtere el‑værktøjet, når det transporteres til forskellige arbejds- steder. Afsikring af el-værktøjet (arbejdsstilling) – Tryk værktøjsarmen på håndgrebet (9) en smule nedad for at aflaste transportsikringen (37). – Træk transportsikringen (37) helt ud. – Før værktøjsarmen langsomt opad. Sikring af el-værktøjet (transportstilling) – Løsn låseskruen (33), hvis trækanordningen (1) klem- mer. Træk værktøjsarmen helt fremad, og stram låseskru- en igen for at låse trækanordningen. – Skru justeringsskruen (4) helt op. – For at låse savbordet (16) skal du også spænde låseknap- pen (21). – Sving værktøjsarmen på håndgrebet (9) så langt ned, at transportsikringen (37) kan trykkes helt ind. Nu er værktøjsarmen låst sikkert til transport. Arbejdsforberedelse Forlængelse af savbord (se billede E) Lange emner skal understøttes i den frie ende ved at lægge noget ind under dem eller støtte dem mod noget. Savbordet kan gøres større til højre eller venstre vha. sav- bordsforlængelse (13). – Klap klemhåndtaget (17) opad. – Træk savbordsforlængelsen (13) ud til den ønskede længde. – Tryk klemhåndtaget (17) nedad igen for at fastgøre sav- bordsforlængeren. 1 609 92A 7NA | (26.04.2022) Bosch Power ToolsDansk | 113 Forskydning af anslagsskinne (se billede F) Ved savning af vandrette og/eller lodrette geringsvinkler skal du alt efter snitretningen trække den venstre eller højre justerba- re anslagsskinne (15) udad eller fjerne den helt. Lodret gerings- vinkel Vandret gerings- vinkel 0°–47° (venstre) ≤44° (højre/venstre) – Løsn låseskruen (51). – Træk den venstre justerbare anslagsskinne (15) helt ud. 0°–47° (venstre) ≥45° (højre/venstre) – Løsn låseskruen (51). – Træk den venstre justerbare anslagsskinne (15) helt ud. – Løft den justerbare anslagsskinne op, og fjern den. – Fjern låseskruen (51). 0°–47° (højre) ≤44° (højre/venstre) – Løsn låseskruen (51). – Træk den højre justerbare anslagsskinne (15) helt ud. – Løft den justerbare anslagsskinne op, og fjern den. 0°–47° (højre) ≥45° (højre/venstre) Fastgørelse af emne (se billede G) Emnet skal altid være spændt fast for at sikre en optimal ar- bejdssikkerhed. Bearbejd ikke emner, der er så små, at de ikke kan spændes fast. – Tryk emnet hårdt mod anslagsskinnerne (15) og (14). – Stik den medleverede skruetvinge (28) ind i et af de dertil beregnede huller (35). – Tilpas skruetvingens gevindstang (52) til emnets højde. – Spænd gevindstangen (52) forsvarligt, og fastgør derved emnet. Indstilling af vandrette og lodrette geringsvinkler For at sikre at saven altid saver præcise snit er det vigtigt at kontrollere el-værktøjets grundindstillinger og evt. indstille det efter intensiv brug. Dette kræver erfaring og tilsvarende specialværktøj. Dette arbejde gennemføres hurtigt og pålideligt af en Bosch- servicetekniker. u Spænd altid knoppen(21)og klemarmen(41)godt før savning. Ellers kan savklingen sætte sig fast i emnet. Henvisning til indstilling af vandret geringsvinkel >45°: Før indstilling af geringsvinklen skal du trække savbordsforlængelsen(13) og den indstillelige anslagsskinne(15) helt ud. u Ved lodrette geringssnit og brug af SDS-bolten (50) skal du altid sørge for, at dybdeanslaget (32) er indstillet korrekt, og at SDS-bolten på intet tidspunkt kan berøre emnets overflade, før du begynder at save. På den måde undgår du, at SDS-bolten og/eller emnet kan blive ødelagt. Indstilling af vandrette standardgeringsvinkler (se billedet H) For hurtigere og mere præcist at kunne indstille ofte be- nyttede vandrette geringsvinkler er savbordet forsynet med hak (25): venstre højre
