KÄYTTÖOHJE GKS 165 Professional BOSCH

Sagemarkeringen 0° (10) viser posisjonen til sagbladet ved kutt med rett vinkel. Sagemarkeringen 45° (9) viser posisjonen til sagbladet ved 45°-kutt. For at kuttet skal bli nøyaktig, setter du sirkelsagen inntil emnet som vist på bildet. Det lønner seg å foreta et prøvekutt først. Igangsetting u Vær oppmerksom på nettspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Inn-/utkobling u Kontroller at du kan trykke på av/på-bryteren uten å slippe håndtaket. For å bruke elektroverktøyet trykker du på innkoblingssperren (3), og deretter trykker du på av/på- bryteren (2) og holder den inne. For å slå av elektroverktøyet slipper du av/på-bryteren (2). Merknad: Av sikkerhetsgrunner kan ikke av/på-bryteren (2) låses, men må holdes kontinuerlig inne under drift. Turtallsinnstilling (GKS 55+ GCE) Med stillhjulet for turtallforvalg (1)kan du stille inn nødvendig turtall også under arbeidet. Det nødvendige turtallet avhenger av sagbladet som brukes og materialet som skal bearbeides (se sagbladoversikten sist i denne bruksanvisningen). Dette hindrer overoppheting av sagtennene under sagingen. Utløpsbrems (GKS55+G/GKS55+GCE) En integrert utløpsbrems forkorter sagbladets utkoblingsforsinkelse etter at elektroverktøyet er slått av. Startstrømbegrensning (GKS55+GCE) Den elektroniske startstrømbegrensningen begrenser effekten ved innkobling av elektroverktøyet og muliggjør drift med en 16A‑sikring. Konstantelektronikk (GKS55+GCE) Konstantelektronikken holder turtallet så å si konstant under tomgang og last og sikrer jevn effekt. Arbeidshenvisninger u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Snittbredden varierer avhengig av sagbladet som brukes. Beskytt sagbladene mot støt og slag. Før elektroverktøyet jevnt og med lett trykk i sageretningen for å oppnå pene snitt. For hardt trykk forkorter innsatsverktøyets levetid vesentlig og kan skade elektroverktøyet. Arbeid alltid med jevn fremføringshastighet, og pass på at turtallet til sagbladet holdes konstant. Unngå å øke fremføringshastigheten (f.eks.ved bearbeiding av fuktig tre, trykkimpregnert tre eller greiner) og reduksjonen av turtallet som denne økningen fører til, for å unngå overoppheting av sagbladtennene. Kuttekapasiteten og -kvaliteten avhenger i stor grad av tilstanden til og formen på tennene til sagbladet. Bruk derfor bare skarpe sagblad som er egnet for det aktuelle materialet. Saging av tre Hvilket sagblad som egner seg, avhenger av treslaget, trekvaliteten og av om du skal sage langsgående eller tverrgående kutt. Ved langsgående saging av gran oppstår det lange, spiralformede spon. Støv fra bøk og eik er spesielt helseskadelig, og du må derfor alltid bruke støvavsug ved saging av disse treslagene. Saging av ikke-jernholdig metall Merknad: Bruk bare skarpe sagblad som er egnet for ikke- jernholdig metall. Det sikrer rene snitt og hindrer at sagbladet setter seg fast. Slå på elektroverktøy. Før det mot emnet, og start sagingen forsiktig. Fortsetter så med lite trykk forover og uten avbrudd. Bosch Power Tools 1 609 92A 9F4 | (04.06.2024)82 | Suomi Begynn alltid på den smale siden ved saging av profiler, og aldri på den åpne siden ved U-profiler. Støtt lange profiler, slik at blokkering av sagbladet og tilbakeslag på elektroverktøyet unngås. Saging med parallellanlegg (se bilde D) Parallellanlegget (11) gjør det mulig å sage nøyaktig langs kanten på et emne eller sage like stykker. Løsne vingeskruen (7), og skyv skalaen til parallellanlegget (11) gjennom sporet i grunnplaten (14). Still inn ønsket kuttbredde som skalaverdi på sagemarkeringen (10) eller (9), se avsnittet "Sagemarkeringer". Stram vingeskruen (7) igjen. Saging med begrensningshjelp (se bilde E) Ved bearbeiding av store emner eller kutting av rette kanter kan du bruke en planke eller list som begrensningshjelp på emnet og føre sirkelsagen med grunnplaten langs begrensningshjelpen. Saging med styreskinne (GKS55+G/GKS55+GCE) (se bildeF) Ved hjelp av styreskinnen (30) kan du sage rette kutt. Gummileppen på styreskinnen fungerer som oppflisingsbeskyttelse ved at den hindrer oppflising av overflaten ved saging av trematerialer. Tennene på sagbladet må da ligge helt inntil gummileppe. Gummileppe må tilpasses sirkelsagen som skal brukes før den aller første sagingen med styreskinnen (30). Legg styreskinnen (30) på et emne. Lengden på styreskinnen skal ligge mot emnet. Still inn en sagedybde på ca. 9 mm og gjæring med rett vinkel. Slå på sirkelsagen, og før den jevnt med lett trykk forover i sageretningen. Med forbindelsesstykket (32) kan to styreskinner settes sammen. De strammes med de fire skruene som befinner seg i forbindelsesstykket. Service og vedlikehold Vedlikehold og rengjøring u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert. Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch- serviceverksteder, slik at det ikke oppstår fare for sikkerheten. Pendelvernedekselet må alltid bevege seg fritt og kunne stenges automatisk. Sørg derfor for at området rundt vernedekselet alltid er rent. Fjern støv og spon med en pensel. Sagblad uten belegg kan beskyttes mot begynnende korrosjon med et tynt lag syrefri olje. Fjern oljen igjen før sagingen, ettersom det ellers vil bli flekker på treverket. Harpiks- eller limrester på sagbladet gir dårligere kuttkvalitet. Rengjør derfor sagbladene umiddelbart etter bruk. Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Du finner adresser til andre verksteder på: www.bosch-pt.com/serviceaddresses Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy må ikke kastes i vanlig søppel! Bare for land i EU: Elektroverktøy som ikke lenger er i brukbar stand, skal leveres til kildesortering. Bruk innsamlingssystemene som er beregnet for dette formålet. Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer. Suomi Turvallisuusohjeet Yleiset sähkötyökalujen turvaohjeet VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh- jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). 1 609 92A 9F4 | (04.06.2024) Bosch Power ToolsSuomi | 83 Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaa- raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär- jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö- kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt- tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt. u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista. u Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat Bosch Power Tools 1 609 92A 9F4 | (04.06.2024)84 | Suomi liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. Pyörösahojen turvallisuusohjeet Sahausprosessit u VAARA: Pidä kädet poissa sahausalueen ja terän läheltä. Pidä toisella kädellä kiinni lisäkahvasta tai moottorikotelosta. Kun pidät molemmin käsin kiinni sa- hasta, ne ovat suojassa terältä. u Älä kosketa työkappaleen alapuolta. Suojus ei suojaa kättäsi terältä työkappaleen alla. u Säädä sahaussyvyys työkappaleen paksuuden mu- kaan. Terä saa näkyä enintään terän hammaskorkeuden verran työkappaleen alla. u Älä missään tapauksessa pidä sahattavaa työkappa- letta käsissä tai jalkojen päällä. Kiinnitä työkappale tukevalle alustalle. Työkappale on ehdottomasti tuet- tava kunnolla. Tämän avulla minimoit tapaturman, terän jumittumisen tai työkalun hallinnan menettämisen vaaran. u Pidä sähkötyökalusta kiinni sen eristetyistä kahvapin- noista, kun teet sellaisia töitä, joissa terä voi kosket- taa piilossa olevia sähköjohtoja tai laitteen omaa vir- tajohtoa. Jos terä koskettaa virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamattomat metalliosat vir- rallisiksi ja aiheuttaa sähköiskun laitteen käyttäjälle. u Käytä pitkittäissahauksissa aina suuntaisohjainta tai reunaohjainta. Tämä parantaa sahaustarkkuutta ja vä- hentää terän jumittumisvaaraa. u Käytä aina teriä, joiden laikkareikä on oikean kokoi- nen ja muotoinen (vinoneliö tai pyöreä). Jos terät eivät ole yhteensopivia sahan kiinnityskohdan kanssa, ne pyö- rivät epätasaisesti ja johtavat hallinnan menettämiseen. u Älä missään tapauksessa käytä vaurioituneita tai vir- heellisiä terän aluslevyjä tai pultteja. Terän aluslevyt ja pultti on suunniteltu varta vasten kyseiselle sahalle takaa- maan optimaalinen suorituskyky ja turvallinen toiminta. Takapotkun aiheuttaja ja siihen liittyvät varoitukset -takapotku on äkillinen reaktio, joka aiheutuu, jos sahanterä jumittuu, takertuu tai ohjautuu vinoon työkappaleessa. Täl- löin saha irtoaa työkappaleesta ja tempautuu hallitsematto- masti käyttäjän suuntaan; - jos terä jumittuu tai takertuu tiukasti kiinni sahausuraan, terä pysähtyy ja moottorin vääntömomentti tempaisee saha- laitteen suurella vauhdilla käyttäjää kohti; - jos terä on taipunut tai vinosti sahausurassa, terän takareu- nan hampaat saattavat pureutua puun pintaan. Tällöin on vaara, että terä ponnahtaa pois sahausurasta ja sinkoutuu taaksepäin käyttäjää kohti. Takapotku johtuu sahan väärinkäytöstä ja/tai virheellisistä käyttötavoista tai -olosuhteista ja sen voi välttää noudatta- malla alla mainittuja varotoimenpiteitä. u Ota sahasta tukeva ote molemmilla käsillä ja pidä käsi- varsia sellaisessa asennossa, jossa pystyt hallitse- maan takapotkusta aiheutuvia voimia. Työskentele terän oikealla tai vasemmalla puolella, mutta älä asetu samaan linjaan terän kanssa. Takapotku saattaa tem- paista sahan taaksepäin. Pystyt kuitenkin hallitsemaan ta- kapotkuvoimia, mikäli olet suorittanut vaadittavat varotoi- menpiteet. u Jos terä jumittuu tai keskeytät muusta syystä sahaus- työn, vapauta käyttökytkin ja pidä sahaa liikuttamatta materiaalissa, kunnes terä pysähtyy täydellisesti. Älä missään tapauksessa yritä poistaa sahaa työkappa- leesta tai vetää sahaa taaksepäin terän edelleen pyö- riessä, koska tämä voi aiheuttaa takapotkun. Selvitä ja poista terän jumittumisen aiheuttanut syy. u Kun käynnistät sahan uudelleen työkappaleessa, kes- kitä terä uraan niin, että sahanterän hampaat eivät kosketa materiaalia. Jos sahanterä juuttuu kiinni, tällöin on vaara, että terä tempautuu pois työkappaleesta tai ai- heuttaa takapotkun, kun saha käynnistetään uudelleen. u Tue pitkät paneelit, jotta saat minimoitua terän jumit- tumis- ja takapotkuvaaran. Pitkät paneelit taipuvat her- kästi oman painonsa vaikutuksesta. Tuet täytyy sijoittaa paneelin alle lähelle leikkausuraa ja paneelin reunoja lai- kan molemmille puolille. u Älä käytä tylsiä tai vaurioituneita teriä. Tylsät tai epä- asianmukaisesti asennetut terät sahaavat liian kapean uran. Tämä aiheuttaa voimakasta kitkaa, terän jumittumi- sen ja takapotkun. u Terän syvyyden ja kaltevuuden säädön lukitusvivut täytyy kiristää ja lukita ennen sahauksen aloittamista. Jos terän asento siirtyy sahauksen yhteydessä, tämä voi johtaa jumittumiseen ja takapotkuun. u Noudata erityistä varovaisuutta sahatessasi seinien sisään tai muihin piilossa oleviin kohtiin. Materiaaliin uppoava sahanterä voi osua takapotkun aiheuttaviin esi- neisiin. Alasuojuksen toiminta u Tarkasta ennen jokaista käyttökertaa, että alasuojus sulkeutuu moitteettomasti. Älä käytä sahaa, jos sen alasuojus ei liiku esteettömästi eikä sulkeudu välittö- mästi. Älä missään tapauksessa lukitse alasuojusta avattuun asentoon.Jos saha putoaa vahingossa lattialle, sen alasuojus saattaa vääntyä. Nosta alasuojus ylös kor- vakkeen avulla ja varmista, että se liikkuu vapaasti eikä kosketa terää tai muita osia missään sahauskulmassa tai - syvyydessä. u Tarkasta alasuojuksen jousen toimivuus. Jos suojus ja jousi eivät toimi kunnolla, ne täytyy korjata ennen käyttöä. Alasuojus saattaa toimia jäykkäliikkeisesti viallis- ten osien tai siihen kertyneen purun tai tahmean lian ta- kia. 1 609 92A 9F4 | (04.06.2024) Bosch Power ToolsSuomi | 85 u Alasuojuksen saa avata manuaalisesti vain erikoissa- hauksissa (esimerkiksi upotussahaukset ja komposiit- tilevyjen sahaukset). Nosta alasuojus korvakkeen avulla. Vapauta alasuojus heti kun terä koskettaa ma- teriaalia.Käytä kaikissa muissa sahaustöissä alasuojusta aina automaattisesti. u Tarkasta aina, että alasuojus peittää terän, ennen kuin asetat sahan työpenkille tai lattialle.Suojaamaton ja edelleen pyörivä terä tempaisee sahan taaksepäin, jolloin terä leikkaa kaiken tielleen osuvan. Muista, että vapautet- tuasi käynnistyskytkimen kestää jonkin aikaa, ennen kuin terä on pysähtynyt paikalleen. Lisäturvallisuusohjeet u Älä kosketa purunpoistoaukkoa. Pyörivät osat aiheutta- vat loukkaantumisvaaran. u Älä käytä sahaa pään yläpuolella olevassa työkoh- teessa. Siinä tilanteessa et pysty hallitsemaan sähkötyö- kalua riittävän luotettavasti. u Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi, tai käänny paikallisen ja- keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh- taa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta- minen saattaa johtaa räjähdykseen. Vesijohdon puhkaisu aiheuttaa aineellisia vahinkoja tai saattaa johtaa sähköis- kuun. u Pidä sähkötyökalusta kunnolla kiinni molemmilla kä- sillä ja seiso tukevassa asennossa. Sähkötyökalun oh- jaus sujuu luotettavimmin kahdella kädellä. u Älä käytä sähkötyökalua kiinteäasenteisesti. Sitä ei ole tarkoitettu käytettäväksi sahapöydän kanssa. u Varmista kaltevassa upotussahauksessa, ettei sahan ohjauslevy pääse siirtymään sivusuunnassa. Sivusuun- tainen siirtyminen voi jumittaa sahanterän. Tämä voi joh- taa takaiskuun. u Varmista työkappaleen kiinnitys. Kädellä pidettynä työ- kappale ei pysy luotettavasti paikallaan. Siksi se kannat- taa kiinnittää ruuvipenkin tai puristimien avulla. u Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallin- nan menettämisen vaara, koska käyttötarvike voi pureu- tua säilytysalustan pintaan. u Älä käytä HSS-teräksesta valmistettuja sahanteriä. Nämä sahanterät voivat helposti murtua. u Älä sahaa rautametalleja. Hehkuvan kuumat purut voi- vat sytyttää pölynpoistoputken. u Käytä pölynsuojanaamaria. Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttöohjeet. Tur- vallisuus- ja käyttöohjeiden noudattamatta jät- täminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Määräystenmukainen käyttö Sähkötyökalu on tarkoitettu puun pituus- ja poikittaissahauk- seen suoralla sahauksella ja viistosahauksella kiinteällä alus- talla. Asiaankuuluvilla sahanterillä voidaan sahata myös ohutseinämäisiä ei-rautametallista valmistettuja työkappa- leita, esim. profiileja. Rautametallien työstäminen on kiellettyä. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh- kötyökalun kuvaan. (1) Kierrosluvun säätöpyörä (GKS 55+ GCE) (2) Käynnistyskytkin (3) Käynnistyskytkimen käynnistysvarmistin (4) Kuusiokoloavain (5) Karan lukituspainike (6) Jiirikulma-asteikko (7) Suuntaisohjaimen siipiruuvi (8) Jiirikulma-asetuksen siipiruuvi (9) Sahausmerkki 45° (10) Sahausmerkki 0° (11) Suuntaisohjain

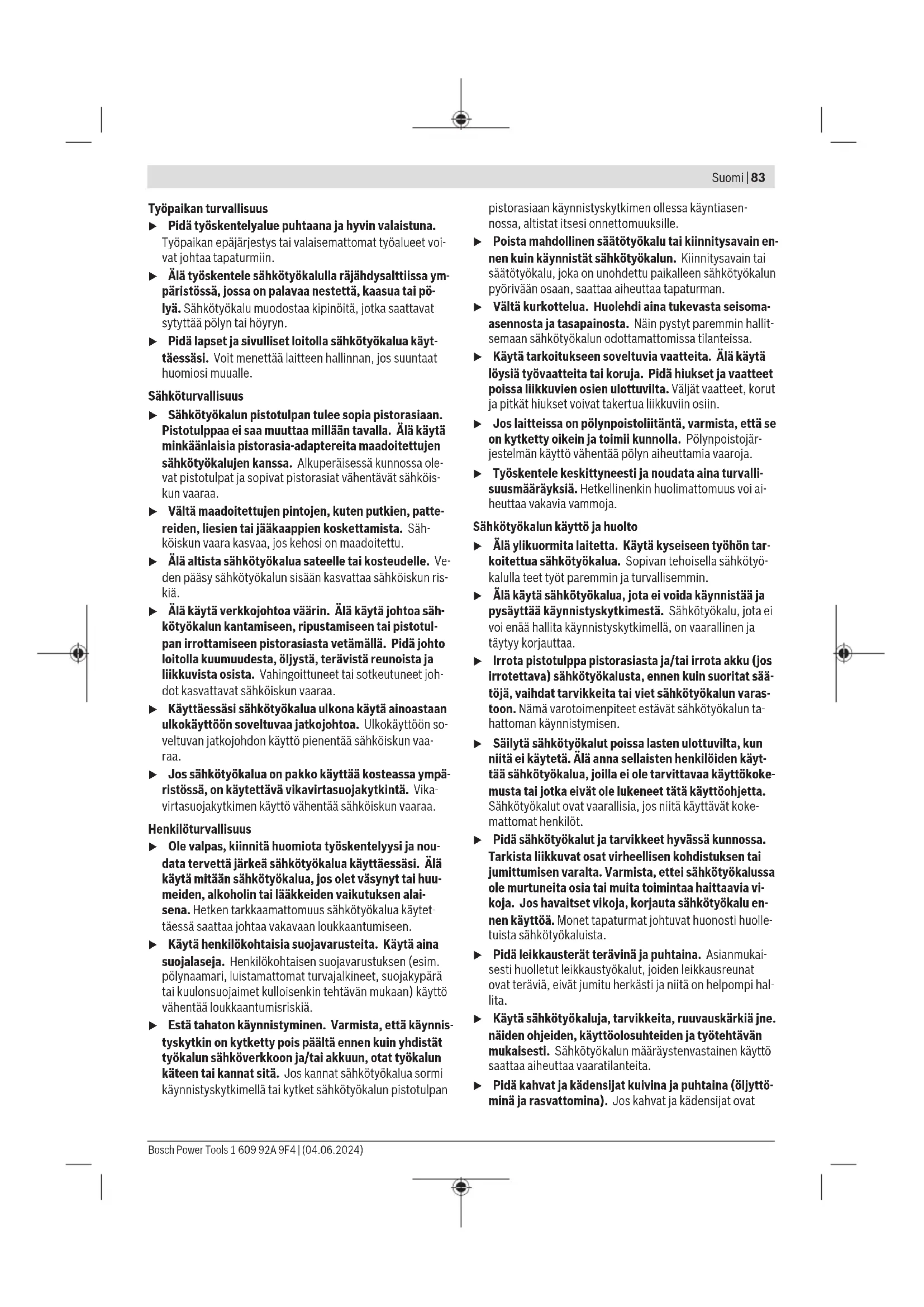

(12) Heilurisuojus (13) Heilurisuojuksen säätövipu (14) Pohjalevy (15) Jiirikulma-asetuksen siipiruuvi (GKS 55+ G/GKS 55+ GCE) (16) Purunpoistoaukko (17) Suojus (18) Kahva (eristetty kahvapinta) (19) Lisäkahva (eristetty kädensija) (20) Kiinnitysruuvi ja aluslevy (21) Kiristyslaippa (22) Sahanterä

(23) Kiinnityslaippa (24) Kara (25) Imuadapterin kiinnitysruuvi

(27) Sahaussyvyyden asetusvipu (28) Sahaussyvyysasteikko (29) Ruuvipuristinpari

Tämä lisätarvike ei kuulu vakiovarustukseen.

Tavanomainen (ei kuulu vakiovarustukseen) Bosch Power Tools 1 609 92A 9F4 | (04.06.2024)86 | Suomi Tekniset tiedot Käsipyörösaha GKS 165 GKS 55+ G GKS 55+ GCE Tuotenumero 3601F761.. 3601F820.. 3601F821.. Nimellisottoteho W 1100 1200 1350 Tyhjäkäyntikierrosluku min

4900 4900 2100–4700 Suurin sahaussyvyys – kun jiirikulma on 0° mm 66 63 63 – kun jiirikulma on 45° mm 47 47,5 47,5 Karalukitus ● ● ● Kierrosluvun valinta – – ● Vakioelektroniikka – – ● Käynnistysvirran rajoitin – – ● Pysäytysjarru – ● ● Pohjalevyn mitat mm 235×138×8 252×194×8,5 252×194×8,5 Sahanterän läpimitta mm 165 165 165 Asennusreikä mm 20 20 20 Paino

kg 3,6 3,8 3,8 Suojausluokka / II / II / II A) Paino ilman verkkovirtajohtoa ja pistotulppaa Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella. Arvot voivat vaihdella tuotteen mukaan ja riippuvat käyttö- ja ympäristöolosuhteista. Lisätietoja saat verkko-osoitteesta www.bosch-professional.com/wac. Melu-/tärinätiedot

GKS 165 GKS 55+ G GKS 55+ GCE

3601F761.. 3601F820.. 3601F821.. Melupäästöarvot on määritetty standardinEN62841-2-5 mukaan. Tyypillinen sähkötyökalun A-painotettu melutaso: Äänenpainetaso dB(A)

Käytä kuulosuojaimia! Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardinEN62841-2-5 mu- kaan: Puun sahaus:

1,5 1,5 1,5 Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mu- kaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertai- luun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin. Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät- tömästi huollettuna. Tämä saattaa suurentaa koko työsken- telyajan tärinä- ja melupäästöjä huomattavasti. Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi- tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä- 1 609 92A 9F4 | (04.06.2024) Bosch Power ToolsSuomi | 87 käynnillä. Tämä voi vähentää huomattavasti koko työskente- lyajan tärinä- ja melupäästöjä. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö- kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi- minä ja työprosessien organisointi). Asennus u Käytä ainoastaan sahanteriä, joiden suurin sallittu no- peus on sähkötyökalun tyhjäkäyntikierroslukua suu- rempi. Sahanterän asennus/vaihto u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Käytä työkäsineitä, kun asennat sahanterän. Sahante- rää kosketettaessa on olemassa loukkaantumisvaara. u Älä missään tapauksessa käytä hiomalaikkoja käyttö- tarvikkeena. u Käytä vain sahanteriä, jotka ovat tämän käyttöoppaan ja sähkötyökalun tietojen mukaisia ja testattu ja mer- kitty standardin EN847‑1 mukaan. Sahanterän valinta Tämän käyttöoppaan lopussa on suositeltavien sahanterien yleiskatsaus. Sahanterän irrotus (katso kuva A) Työkalun vaihdon ajaksi kone on paras asettaa alustalle moottorin päätypuoli alustaa vasten. – Paina karan lukituspainiketta (5) ja pidä painettuna. u Älä paina karan lukituspainiketta (5) ennen kuin sa- han kara on pysähtynyt. Muussa tapauksessa sähkötyö- kalu saattaa vaurioitua. – Kierrä kuusiokoloavaimella (4) kiristysruuvi (20) ulos pyörimissuuntaan ➊. – Käännä heilurisuojus (12) taakse ja pidä siitä kiinni. – Irrota kiristyslaippa (21) ja sahanterä (22) sahan karasta (24). Sahanterän asentaminen (katso kuva A) Kun vaihdat terän, aseta työkalu mieluiten moottorikotelon päätypuolen varaan. – Puhdista sahanterä (22) ja kaikki asennettavat kiristy- sosat. – Käännä heilurisuojusta (12) taaksepäin ja pidä sitä paikal- laan. – Aseta sahanterä (22) kiinnityslaippaan (23). Hampaiden leikkaussuunnan (sahanterässä oleva nuolen suunta) ja suojuksen (12) pyörintäsuuntanuolen täytyy vastata toisi- aan. – Aseta kiristyslaippa (21) paikalleen ja ruuvaa kiinnitys- ruuvi (20) kiinni kiertosuuntaan ➋. Huomioi kiinnityslai- pan (23) ja kiristyslaipan (21) oikea asennusasento. – Paina karan lukituspainiketta (5) ja pidä sitä pohjassa. – Kiristä kuusiokoloavaimen (4) avulla kiinnitysruuvi (20) kiertosuuntaan ➋. Kiristystiukkuuden tulee olla 6–9Nm, tämä vastaa käsitiukkuutta ja ¼ kierrosta. Pölyn-/purunpoisto Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy- pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter- veydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille al- lergisia reaktioita ja/tai hengitystiesairauksia. Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja- aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset. – Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengitys- suojanaamaria. Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä. u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää. Imuadapterin asennus (katso kuva B) Kytke imuadapteri (26) pölynpoistoputkeen (16), niin että se lukittuu paikalleen. Varmista imuadapteri (26) vielä ruu- villa (25). Imuadapteriin (26) voi kytkeä Ø 35 mm:n imuletkun. u Imuadapteri ei saa olla asennettuna ilman liitettynä olevaa ulkopuolista pölynpoistoa. Imukanava voi muu- toin mennä tukkoon. u Imuadapteriin ei saa kytkeä pölypussia. Muuten pölyn- poistojärjestelmä voi tukkeutua. Optimaalisen imutehon takaamiseksi imuadapteri (26) on muistettava puhdistaa säännöllisesti. Ulkopuolinen pölynpoisto Yhdistä imuletku pölynimuriin (lisätarvike). Tämän käyttöop- paan lopussa on erilaisten pölynimureiden liitäntää koskeva katsaus. Sähkötyökalu voidaan liittää suoraan etäkäynnistyksellä va- rustettuun Bosch-yleisimuriin. Yleisimuri käynnistyy auto- maattisesti sähkötyökalua käynnistettäessä. Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria terveydelle erittäin vaarallisten, syöpää aiheuttavien tai kuivien pölylaatujen imurointiin. Käyttö u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Bosch Power Tools 1 609 92A 9F4 | (04.06.2024)88 | Suomi Käyttötavat Sahaussyvyyden säätö (katso kuva C) u Mukauta sahaussyvyys työkappaleen paksuuteen. Työkappaleen alla tulisi terää näkyä korkeintaan täysi hammaskorkeus. Avaa kiristysvipu (27). Säädä sahaussyvyys pienemmäksi vetämällä sahaa poispäin pohjalevystä (14), säädä sahaus- syvyys suuremmaksi painamalla sahaa pohjalevyä (14) koh- den. Aseta haluttu mitta sahaussyvyysasteikkoon. Kiristä ki- ristysvipu (27) jälleen. Jos et pysty säätämään sahaussyvyyttä täydellisesti kiristys- vivun (27) vapauttamisen jälkeen, vedä kiristysvipua (27) poispäin sahasta ja käännä se alas. Vapauta kiristysvipu (27) jälleen. Toista tämä toimenpide, kunnes haluttu sahaussy- vyys on asennettavissa. Kiristysvivun (27) kiristysvoimaa voidaan säätää. Tee tämä irrottamalla kiristysvipu (27) ja ruuvaamalla se takaisin pai- kalleen vähintään 30° vastapäivään käännettynä. Jos et pysty lukitsemaan sahaussyvyyttä riittävästi kiristysvi- vun (27) kiristämisen jälkeen, vedä kiristysvipua (27) pois- päin sahasta ja käännä se ylös. Vapauta kiristysvipu (27) jäl- leen. Toista toimenpiteet, kunnes sahaussyvyys on lukittu Jiirikulman säätö (GKS55+G/GKS55+GCE) Sähkötyökalu on paras asettaa suojuksen (17) päätypuolta vasten. Avaa siipiruuvit (15) ja (8). Kallista sahaa sivusuunnassa. Aseta haluttu mitta asteikosta (6). Kiristä siipiruuvit (15) ja (8) jälleen. Huomautus: jiirisahauksissa sahaussyvyys on pienempi kuin sahaussyvyysasteikolla (28) näytetty arvo. Jiirikulman säätö (GKS165) Sähkötyökalu on paras asettaa suojuksen (17) päätypuolta vasten. Avaa siipiruuvi(8). Kallista sahaa sivusuunnassa. Aseta ha- luttu mitta asteikosta(6). Kiristä siipiruuvi(8). Huomautus: jiirisahauksissa sahaussyvyys on pienempi kuin sahaussyvyysasteikolla (28) näytetty arvo. Sahausmerkit

Sahausmerkki 0° (10) näyttää terän sijainnin kohtisuorassa sahauksessa. Sahausmerkki 45° (9) näyttää terän sijainnin 45°:n sahauksessa. Mittatarkkaa sahausta varten tulee pyörösaha asettaa työ- kappaleelle kuvan osoittamalla tavalla. Kannattaa suorittaa koesahaus. Käyttöönotto u Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja. Käynnistys ja pysäytys u Varmista, että voit painaa käynnistyskytkintä irrotta- matta otetta kädensijasta. Kun haluat käynnistää sähkötyökalun, paina ensin käynnis- tyssalpaa (3) ja tämän jälkeen käynnistyskytkintä (2) ja pidä sitä painettuna. Sähkötyökalu sammuu, kun vapautat käynnistyskytkimen (2). Huomautus: turvallisuussyistä käynnistyskytkintä (2) ei voi lukita päälle, vaan sitä on painettava jatkuvasti sahauksen ai- kana. Kierrosluvun valinta (GKS 55+ GCE) Kierrosluvun asetuksen säätöpyörällä (1) voit valita kierros- luvun myös käytön aikana. Tarvittava kierrosluku riippuu käytettävästä sahanterästä ja työstettävästä materiaalista (katso sahanteräluettelo tämän käyttöohjeen lopussa). Tämä estää sahanterien hampaiden ylikuumenemisen sahauksen aikana. Pysäytysjarru (GKS55+G/GKS55+GCE) Kun sähkötyökalu sammutetaan, sisäänrakennettu pysäytys- jarru lyhentää sahanterän jälkipyörintää. Käynnistysvirran rajoitin (GKS55+GCE) Elektroninen käynnistysvirran rajoitin rajoittaa sähkötyöka- lun käynnistysvirtaa ja mahdollistaa käytön 16A:n sulak- keella. Vakioelektroniikka (GKS55+GCE) Vakioelektroniikka pitää kierrosluvun sekä tyhjäkäynnillä että kuormituksessa lähes samana, mikä takaa tasaisen työsken- telyn. Työskentelyohjeita u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Sahausuran leveys vaihtelee käytettävän sahanterän mu- kaan. Suojele sahanteriä iskuilta ja kolhuilta. Ohjaa sähkötyökalua tasaisesti ja kevyesti sahaussuuntaan, jotta saat siistin sahaustuloksen. Liian voimakas työntämi- nen lyhentää huomattavasti terän käyttöikää ja voi vahingoit- taa sähkötyökalua. Työskentele aina tasaisella syöttönopeudella ja pidä sahan- terän kierrosluku vakiona. Vältä lisäämästä työkalun työntö- nopeutta (esim. sahatessasi märkää, painekyllästettyä tai oksaista puuta), koska tällöin kierrosluku hidastuu ja sahan- terän hampaat voivat ylikuumentua. Sahausteho ja sahausjälki ovat pitkälti riippuvaisia sahante- rän kunnosta ja terähampaiden muodosta. Käytä siksi ai- noastaan teräviä ja työstettävään materiaaliin soveltuvia sa- hanteriä. 1 609 92A 9F4 | (04.06.2024) Bosch Power ToolsSuomi | 89 Puun sahaus Sahanterän valinta riippuu puutyypistä, puun laadusta sekä siitä, vaaditaanko pitkittäis- vai poikittaissahausta. Sahattaessa kuusta pitkittäin, syntyy pitkiä kierukkamaisia lastuja. Pyökki- ja tammipöly on erityisen haitallista terveydelle, käytä tästä syystä aina pölynpoistoa. Kirjometallin sahaus Huomautus: käytä vain kirjometalleille soveltuvaa, terävää sahanterää. Tämä takaa siistin sahausjäljen ja estää sahante- rän jumittumisen. Ohjaa käynnissä oleva sähkötyökalu työkappaletta vasten ja aloita sahaus varovasti. Liikuta sahaa tasaisen hitaasti ja il- man keskeytyksiä. Aloita profiilien sahaus aina kapealta puolelta, U-profiileissa ei missään tapauksessa avoimelta puolelta. Tue pitkät profii- lit, jotta sahanterä ei jumiudu ja saat vältettyä sähkötyökalun takaiskun. Sahaus suuntaisohjainta käyttäen (katso kuva D) Suuntaisohjain (11) mahdollistaa tarkat sahaukset työkap- paleen reunaa pitkin tai mitoiltaan samanlaisten liuskojen sa- hauksen. Avaa siipiruuvi (7) ja työnnä suuntaisohjaimen (11) asteikko pohjalevyn (14) ohjaimen läpi. Aseta haluttu sahausleveys vastaavan sahausmerkin (10) tai (9) asteikkoarvona, katso kappale "Sahausmerkit". Kiristä siipiruuvi (7) jälleen. Sahaus apuohjainta käyttäen (katso kuva E) Suurien työkappaleiden tai suorien reunojen työstöä varten voi kiinnittää työkappaleeseen avuksi laudan tai listan ja oh- jata pyöräsahaa työntämällä pohjalevyä apuohjainta pitkin. Sahaus ohjainkiskon kanssa (GKS55+G/GKS55+GCE) (katso kuvaF) Ohjainkiskon (30) avulla voit tehdä suoralinjaiset sahaukset. Ohjainkiskon kumihuuli toimii repimissuojana, joka estää pinnan repeilyn puumateriaalien sahaustöissä. Sitä varten sahanterän hampaiden täytyy koskettaa kumihuuleen. Kumihuuli täytyy sahata kyseiselle pyörösahalle sopivaksi ennen ohjainkiskon (30) ensikäyttöä. Aseta sitä varten oh- jainkisko (30) koko pituudeltaan työkappaleen päälle. Aseta n. 9mm sahaussyvyys ja suorakulmainen jiirikulma. Käyn- nistä pyörösaha ja liikuta sitä tasaisesti ja kevyesti työntäen sahaussuuntaan. Liitoskappaleella (32) voit kiinnittää kaksi ohjainkiskoa toi- siinsa. Kiinnitys tehdään neljällä liitoskappaleessa olevalla ruuvilla. Hoito ja huolto Huolto ja puhdistus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste. Heilurisuojuksen täytyy aina liikkua esteettömästi ja sulkeu- tua itsestään. Pidä siksi heilurisuojuksen ympäristö aina puh- taana. Poista pöly ja purut siveltimellä. Pinnoittamattomat sahanterät voidaan suojata korroosiolta ohuella öljykerroksella (hapoton öljy). Poista taas öljy ennen sahausta, koska puuhun muutoin saattaa tulla öljyläikkiä. Sahanterässä olevat hartsi- tai liimajäännökset johtavat huo- noon sahausjälkeen. Puhdista sen tähden aina sahanterät heti käytön jälkeen. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi Muut asiakaspalvelun yhteystiedot löydät kohdasta: www.bosch-pt.com/serviceaddresses Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Koskee vain EU‑maita: Käytöstä poistetut sähkötyökalut on hävitettävä erikseen. Toimita ne asianmukaisiin keräyspisteisiin. Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite- tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih- misten terveydelle. Bosch Power Tools 1 609 92A 9F4 | (04.06.2024)90 | Ελληνικά

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Käsipyörösaha Tuotenumero
