사용 설명서 GKS 165 Professional BOSCH

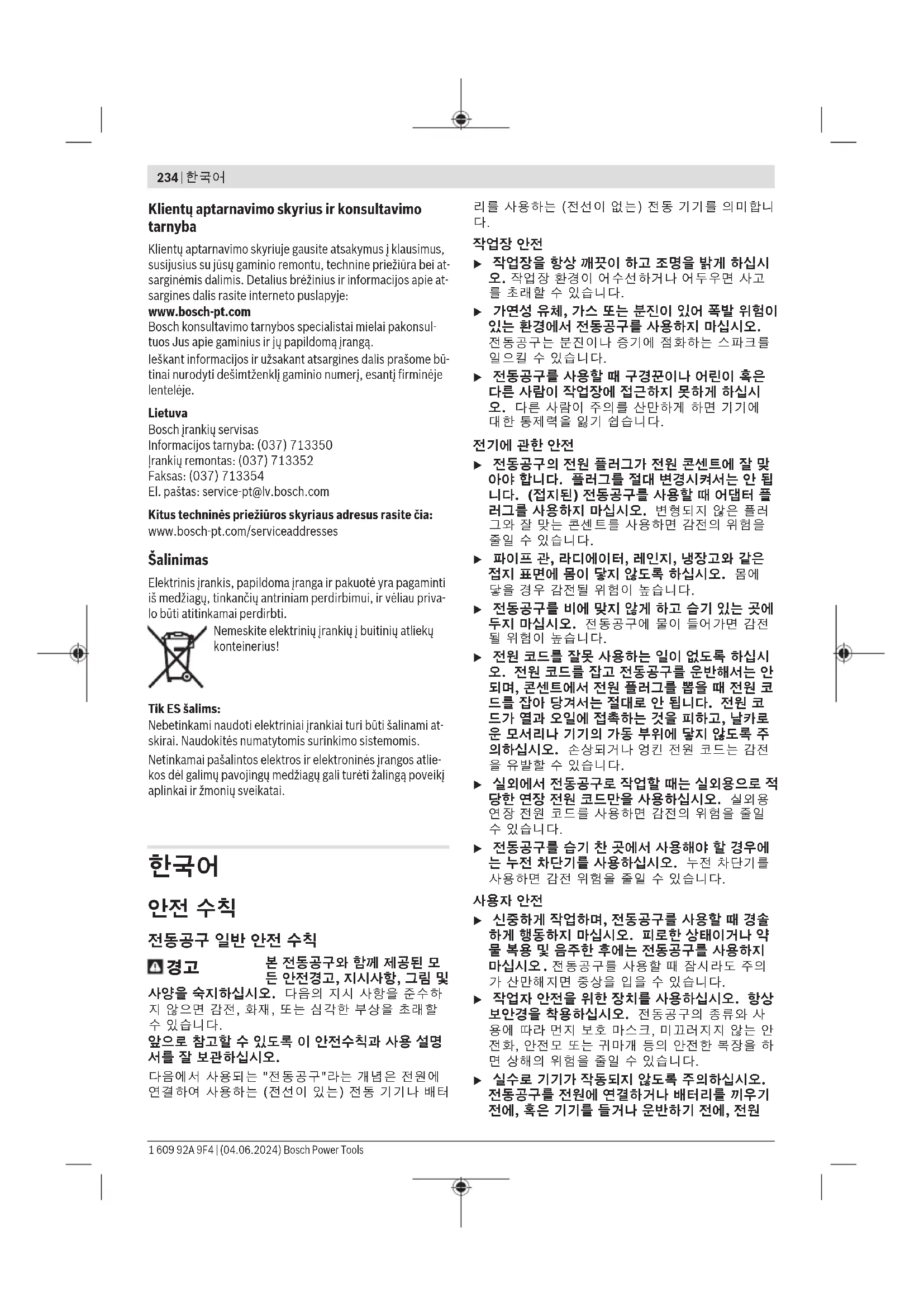

본 전동공구와 함께 제공된 모 든 안전경고, 지시사항, 그림 및 사양을 숙지하십시오. 다음의 지시 사항을 준수하 지 않으면 감전, 화재, 또는 심각한 부상을 초래할

앞으로 참고할 수 있도록 이 안전수칙과 사용 설명 서를 잘 보관하십시오. 다음에서 사용되는 "전동공구"라는 개념은 전원에 연결하여 사용하는 (전선이 있는) 전동 기기나 배터 리를 사용하는 (전선이 없는) 전동 기기를 의미합니

u 작업장을 항상 깨끗이 하고 조명을 밝게 하십시 오. 작업장 환경이 어수선하거나 어두우면 사고 를 초래할 수 있습니다. u 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오. 전동공구는 분진이나 증기에 점화하는 스파크를 일으킬 수 있습니다. u 전동공구를 사용할 때 구경꾼이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시 오. 다른 사람이 주의를 산만하게 하면 기기에 대한 통제력을 잃기 쉽습니다.

u 전동공구의 전원 플러그가 전원 콘센트에 잘 맞 아야 합니다. 플러그를 절대 변경시켜서는 안 됩 니다. (접지된) 전동공구를 사용할 때 어댑터 플 러그를 사용하지 마십시오. 변형되지 않은 플러 그와 잘 맞는 콘센트를 사용하면 감전의 위험을

u 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접지 표면에 몸이 닿지 않도록 하십시오. 몸에 닿을 경우 감전될 위험이 높습니다. u 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전 될 위험이 높습니다. u 전원 코드를 잘못 사용하는 일이 없도록 하십시 오. 전원 코드를 잡고 전동공구를 운반해서는 안 되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코 드를 잡아 당겨서는 절대로 안 됩니다. 전원 코 드가 열과 오일에 접촉하는 것을 피하고, 날카로 운 모서리나 기기의 가동 부위에 닿지 않도록 주 의하십시오. 손상되거나 엉킨 전원 코드는 감전 을 유발할 수 있습니다. u 실외에서 전동공구로 작업할 때는 실외용으로 적 당한 연장 전원 코드만을 사용하십시오. 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일

u 전동공구를 습기 찬 곳에서 사용해야 할 경우에 는 누전 차단기를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.

u 신중하게 작업하며, 전동공구를 사용할 때 경솔 하게 행동하지 마십시오. 피로한 상태이거나 약 물 복용 및 음주한 후에는 전동공구를 사용하지 마십시오 . 전동공구를 사용할 때 잠시라도 주의 가 산만해지면 중상을 입을 수 있습니다. u 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사 용에 따라 먼지 보호 마스크, 미끄러지지 않는 안 전화, 안전모 또는 귀마개 등의 안전한 복장을 하 면 상해의 위험을 줄일 수 있습니다. u 실수로 기기가 작동되지 않도록 주의하십시오. 전동공구를 전원에 연결하거나 배터리를 끼우기 전에, 혹은 기기를 들거나 운반하기 전에, 전원 1 609 92A 9F4 | (04.06.2024) Bosch Power Tools한국어 | 235 스위치가 꺼져 있는지 다시 확인하십시오. 전동 공구를 운반할 때 전원 스위치에 손가락을 대거 나 전원 스위치가 켜진 상태에서 전원을 연결하 면 사고 위험이 높습니다. u 전동공구를 사용하기 전에 조절하는 툴이나 키 등을 빼 놓으십시오. 회전하는 부위에 있는 툴이 나 키로 인해 상처를 입을 수 있습니다. u 자신을 과신하지 마십시오. 불안정한 자세를 피 하고 항상 평형을 이룬 상태로 작업하십시오 . 안 정된 자세와 평형한 상태로 작업해야만이 의외의 상황에서도 전동공구를 안전하게 사용할 수 있습

u 알맞은 작업복을 입으십시오. 헐렁한 복장을 하 거나 장신구를 착용하지 마십시오. 머리나 옷이 가동하는 기기 부위에 가까이 닿지 않도록 주의 하십시오. 헐렁한 복장, 장신구 혹은 긴 머리는 가동 부위에 말려 사고를 초래할 수 있습니다. u 분진 추출장치나 수거장치의 조립이 가능한 경 우, 이 장치가 연결되어 있는지, 제대로 작동이 되는지 확인하십시오. 이러한 분진 추출장치를 사용하면 분진으로 인한 사고 위험을 줄일 수 있

u 툴을 자주 사용한다고 해서 안주하는 일이 없게 하고 공구의 안전 수칙을 무시하지 않도록 하십 시오. 부주의하게 취급하여 순간적으로 심각한 부상을 입을 수 있습니다. 전동공구의 올바른 사용과 취급 u 기기를 과부하 상태에서 사용하지 마십시오. 작 업할 때 이에 적당한 전동공구를 사용하십시오. 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습

u 전원 스위치가 고장 난 전동공구를 사용하지 마 십시오. 전원 스위치가 작동되지 않는 전동공구 는 위험하므로, 반드시 수리를 해야 합니다. u 전동공구를 조정하거나 액세서리 부품 교환 혹은 공구를 보관할 때, 항상 전원 콘센트에서 플러그 를 미리 빼어 놓거나 배터리를 분리하십시오. 이 러한 조치는 실수로 전동공구가 작동하게 되는

u 사용하지 않는 전동공구는 어린이 손이 닿지 않 는 곳에 보관하고, 전동공구 사용에 익숙지 않거 나 이 사용 설명서를 읽지 않은 사람은 기기를 사 용해서는 안됩니다. 경험이 없는 사람이 전동공 구를 사용하면 위험합니다. u 전동공구 및 액세서리를 조심스럽게 관리하십시 오. 가동 부위가 하자 없이 정상적인 기능을 하 는지, 걸리는 부위가 있는지, 혹은 전동공구의 기 능에 중요한 부품이 손상되지 않았는지 확인하십 시오. 손상된 기기의 부품은 전동공구를 다시 사 용하기 전에 반드시 수리를 맡기십시오. 제대로 관리하지 않은 전동공구의 경우 많은 사고를 유

u 절단 공구를 날카롭고 깨끗하게 관리하십시오. 날카로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경우가 드물고 조절하기도 쉽습니다. u 전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사용 방법을 준수하십시오. 이때 작업 조건과 실 시하려는 작업 내용을 고려하십시오. 원래 사용 분야가 아닌 다른 작업에 전동공구를 사용할 경 우 위험한 상황을 초래할 수 있습니다. u 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및 그리스가 묻어 있지 않도록 깨끗하게 하십시오. 손잡이 또는 잡는 면이 미끄러우면 예상치 못한 상황에서 안전한 취급 및 제어가 어려워집니다.

u 전동공구 수리는 반드시 전문 인력에게 맡기고 , 수리 정비 시 보쉬 순정 부품만을 사용하십시오. 그렇게 함으로써 기기의 안전성을 오래 유지할

u 위험: 절단 영역 및 절단날에 손을 가까이 두 지 마십시오. 다른 한 손은 보조 손잡이 또는 모 터 하우징을 잡으십시오. 양손으로 톱을 잡고 있 으면, 절단날에 손이 베일 염려가 없습니다. u 가공물 아래쪽으로 손을 내밀지 마십시오. 가드 를 사용해도 가공물 아래쪽에 있는 절단날로부터 보호받을 수 있는 것은 아닙니다. u 가공물의 두께에 맞춰 절단 깊이를 조정하십시 오. 모든 가공물에서 최대 깊이로 절단하면 안 됩

u 절단 작업을 진행하는 동안 가공물을 절대 손으 로 잡거나 다리에 닿지 않게 하십시오. 가공물을 작업대에 안전하게 고정시키십시오. 신체 노출, 절단날 고착 또는 통제력 상실 등을 최소화하려 면 가공물을 단단히 고정하는 것이 중요합니다. u 절단 공구가 숨겨진 배선 또는 코드를 접촉할 가 능성이 있는 작업을 수행할 경우, 전동공구의 절 연된 손잡이 면만 잡으십시오. 전류가 흐르는 전 선에 접촉되면, 전동공구의 노출된 금속 부분에 전류가 흐르는 상태가 되어 작업자가 감전될 수

u 켜는 작업을 할 때는 항상 립 펜스나 일자 가이드 를 사용하십시오. 절단 작업의 정확도를 높이고, 톱날이 고착될 가능성을 줄일 수 있습니다. u 항상 주축 구멍의 크기와 모양(다이아몬드형 또 는 원형)이 맞는 절단날을 사용하십시오. 절단날 이 톱에 장착된 장비와 맞지 않으면 중심을 벗어 난 상태로 작동되어 통제력을 잃을 수 있습니다. u 손상되거나 올바르지 않은 톱날 와셔나 볼트를 사용해서는 안 됩니다. 톱날에 맞는 와셔와 볼트 를 사용해야 안전하고 최적화된 작업을 할 수 있

킥백 현상의 원인 및 관련 경고사항 –킥백(반동)이란 톱날이 꽉 끼이거나 고착되거나 어긋나면서 생기는 갑작스런 반작용을 의미하며, 반동이 생기면 통제력을 잃고 톱이 들어 올려지면 서 가공물을 벗어나 작업자를 향할 수 있습니다. Bosch Power Tools 1 609 92A 9F4 | (04.06.2024)236 | 한국어 –작업이 중단된 절단 자국에 톱날이 꽉 끼이거나 고착되면, 톱날이 멈추고 모터 반응으로 인해 장비 가 갑자기 작업자를 향해 뒤쪽으로 이동될 수 있습

- 톱날이 절단 부위에서 비틀리거나 어긋나면, 톱날 뒤쪽 모서리에 있는 톱니가 목재 표면 상단을 파고 들어갈 수 있으며, 이로 인해 톱날이 절단 자국을 타고 내려가서 작업자쪽으로 튀어 오를 수 있습니

킥백 현상은 톱을 잘못 사용하거나 잘못된 조작 절 차 또는 조건으로 인해 발생하며 아래와 같은 방법 으로 예방할 수 있습니다. u 양손으로 톱의 손잡이를 단단히 잡고, 팔은 반동 력을 견딜 수 있는 위치에 놓으십시오. 몸을 톱 날과 일렬로 두지 말고 톱날 한쪽에 비켜 두십시 오. 반동으로 인해 톱이 뒤쪽으로 튕길 수 있지 만, 적절한 예방 조치를 취한다면 작업자가 반동 력을 조절할 수 있습니다. u 어떤 이유로든 날이 고착되거나 절단되지 않을 경우 작동장치에서 손을 떼고 작업 소재에서 톱 날이 완전히 멈출 때까지 톱을 잡고 계십시오. 톱날이 움직이는 동안 또는 반동이 생길 수 있는 상태에서는 가공물에서 톱을 떼어내거나 톱을 뒤 쪽으로 당기지 마십시오. 점검을 통해 톱날의 고 착 원인을 제거할 수 있는 조치를 취하십시오. u 가공물에서 톱을 다시 작동시키면, 톱날의 중심 을 절단 자국에 맞춰 톱니가 작업 소재에 걸리지 않도록 하십시오. 톱날이 고착되면, 톱이 다시 작 동되면서 톱날이 가공물을 타고 휙 올라가거나 튕겨나갈 수 있습니다. u 큰 패널은 받침대로 받쳐줌으로써 톱날이 끼일 위험 및 반동 위험을 최소한으로 줄이십시오. 패 널이 너무 크면 무게 때문에 아래로 처질 수 있습 니다. 받침대는 양쪽 패널 아래 절단선 가까이, 그리고 패널 가장자리 가까이에 배치해야 합니

u 무디거나 손상된 톱날을 사용하지 마십시오. 톱 날이 무디거나 올바르게 장착되지 않은 경우 절 단 자국이 좁게 형성되면서 과도한 마찰, 톱날 고 착 그리고 반동이 생길 수 있습니다. u 톱날 깊이 및 경사 조정 고정 레버는 단단히 고정 되어 있어야 하며, 절단하기 전에 잘 고정되어 있 는지 확인하십시오. 절단하는 도중에 톱날 조정 상태가 바뀌면, 톱날이 고착되거나 반동이 생길

u 벽 안쪽이나 눈에 잘 보이지 않는 부분을 절단할 때는 특히 주의하십시오. 돌출된 톱날로 가공물 을 자르면서 킥백 현상이 발생할 수 있습니다.

u 사용하기 전에 항상 아래쪽 가드가 잘 씌워져 있 는지 확인하십시오. 아래쪽 가드가 원하는 대로 움직이지 않을 경우 톱을 작동하지 말고 즉시 가 드를 씌우십시오. 아래쪽 가드를 개방된 위치에 고정시키거나 묶지 마십시오.실수로 톱이 떨어진 경우, 아래쪽 가드가 구부러질 수 있습니다. 핸들 을 되감아 아래쪽 가드를 들어 올려 가드가 원하 는 대로 잘 움직이는지, 톱날 또는 다른 부위를 건드리지 않는지 모든 절단 각도 및 절단 깊이에

u 아래쪽 가드 스프링이 작동하는지 확인하십시 오. 가드 및 스프링이 제대로 작동하지 않을 경 우, 사용하기 전에 서비스를 받아야 합니다. 부품 손상, 끈끈한 침전물 생성 또는 파편들로 인해 가 드 작동이 느려질 수 있습니다. u 아래쪽 가드는 플런지 절단 및 혼합 절단과 같이 특수한 절단 작업이 이루어지는 경우에만 수동으 로 감을 수 있습니다. 핸들을 되감아 아래쪽 가드 를 들어 올리고, 톱날이 소재에 진입하면 바로 아 래쪽 가드에서 손을 떼야 합니다.다른 톱질 작업 을 할 경우, 아래쪽 가드는 자동으로 작동되는 것

u 톱을 작업대 또는 바닥에 내려놓기 전에 톱날이 아래쪽 가드에 씌워져 있는지 항상 확인하십시 오.톱날에 가드가 씌워져 있지 않거나 톱날이 관 성에 의해 아직 움직인다면 톱이 뒤쪽으로 이동 하면서 그 경로에 놓인 물체를 절단할 수 있습니 다. 스위치에서 손을 뗀 후 톱날이 멈추기 전까지 시간이 얼마나 걸리는지 확인하십시오.

u 칩 배출구를 손으로 잡지 마십시오. 회전하는 부 품에서 부상을 입을 수 있습니다. u 머리 위쪽에서 톱으로 작업하지 마십시오. 전동 공구에 대한 통제력을 잃을 수 있습니다. u 보이지 않는 부위에 에너지 배선 및 배관 여부를 확인하려면 적당한 탐지기를 사용하거나 담당 전 력 공급회사에 문의하십시오. 전선에 접하게 되 면 화재나 전기 충격을 야기할 수 있습니다. 가스 관을 손상시키면 폭발 위험이 있습니다. 수도관 을 파손하게 되면 재산 피해를 유발하거나 전기 충격을 야기할 수 있습니다. u 전동 공구를 양손으로 꽉 잡고 안전한 자세로 작 업하십시오. 전동공구를 양손으로 잡고 움직이면

u 전동공구가 고정되지 않은 상태에서 작동하지 마 십시오. 톱 테이블과 함께 사용하기 위한 용도로 설계되지 않았습니다. u 직각으로 작업이 진행되지 않는 “플런지 컷” 작 업 시 톱의 가이드 플레이트가 측면으로 밀리지 않도록 하십시오. 측면으로 밀리면 톱날이 끼어 반동이 일어날 수 있습니다. u 작업물을 잘 고정하십시오. 고정장치나 기계 바 이스에 끼워서 작업하면 손으로 잡는 것보다 더

u 전동공구를 내려놓기 전에 기기가 완전히 멈추었 는지 확인하십시오. 삽입공구가 걸리거나 전동공 구에 대한 통제가 어려워질 수 있습니다. u 고속강(HSS)으로 된 톱날은 사용하지 마십시오. 이런 톱날은 쉽게 부러질 수 있습니다. u 철금속에 작업하지 마십시오. 달아오른 칩은 집 진 시 점화될 수 있습니다. u 분진 마스크를 착용하십시오. 1 609 92A 9F4 | (04.06.2024) Bosch Power Tools한국어 | 237

모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않 으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다. 사용 설명서 앞 부분에 제시된 그림을 확인하십시

본 전동공구는 목재를 작업대에 단단하게 고정시킨 상태에서 가로 방향 및 세로 방향으로 직선 절단 및 비스듬하게 절단하기 위한 용도로 사용됩니다. 해 당 톱날을 이용하여 얇은 두께의 비철금속(예: 프로 파일)을 절단할 수 있습니다. 철금속 작업에는 허용되지 않습니다.

제품의 주요 명칭에 표기되어 있는 번호는 전동공 구의 그림이 나와있는 면을 참고하십시오. (1) 속도 조절 다이얼(GKS 55+ GCE) (2)

(3) 전원 스위치용 시동 안전 잠금장치 (4)

(7) 평행 조절자용 날개 나사 (8) 절단 각도 설정용 날개 나사 (9) 절단 표시 45° (10) 절단 표시 0° (11)

(13) 하부 안전반용 조절 레버 (14)

(15) 절단 각도 설정용 날개 나사 (GKS 55+ G/GKS 55+ GCE) (16)

(18) 손잡이(절연된 손잡이 부위) (19) 보조 손잡이(절연된 손잡이 부위) (20) 클램핑 볼트(와셔 포함) (21)

(27) 절단 깊이 설정용 고정 레버 (28)

a) 본 액세서리는 기본 공급 사양에 포함되어 있지 않습

b) 시중 제품(공급부품에 포함되어 있지 않음)

– 마이터 각도 0° mm 66 63 63 – 마이터 각도 45° mm 47 47.5 47.5

베이스 플레이트 치수 mm 235×138×8 252×194×8.5 252×194×8.5

/ II / II / II A) 중량(전원 연결 케이블 포함/제외) 자료는 정격 전압 [U] 230V를 기준으로 한 것입니다. 전압이 다른 경우 및 국가별 사양에 따라 변동이 있을 수 있습니다. 값은 제품별로 편차가 있을 수 있으며, 진행하는 작업 및 환경 조건에 따라 달라질 수 있습니다. 보다 자세한 정보는 www.bosch-professional.com/wac에서 확인할 수 있습니다.

u 톱날에 허용되는 속도가 전동공구의 최고 무부하 속도보다 높은 톱날만 사용해야 합니다. 원형 톱날 장착하기/교환하기 u 전동공구를 보수 정비하기 전에 반드시 콘센트에 서 전원 플러그를 빼십시오. u 톱날을 조립할 때 보호 장갑을 착용하십시오. 톱 날에 닿게 되면 상해를 입을 수 있습니다. u 절대로 연마석을 톱날로 사용해서는 안 됩니다.u 이 사용 설명서 및 전동공구에 나와있는 특성 자 료에 부합하며 EN847‑1 인증 표시가 있는 톱날

추천하는 톱날 목록은 본 설명서의 마지막 부분에

톱날 분리하기(그림 A 참고) 공구를 교환할 때 전동공구를 모터 하우징의 앞쪽 으로 놓는 것이 제일 좋습니다. – 스핀들 잠금 버튼 (5) 을 누른 후 누른 상태를 유

u 스핀들 잠금 버튼 (5) 은 톱 스핀들이 완전히 정 지된 상태에서만 누르십시오. 그렇게 하지 않으 면 전동공구가 손상될 수 있습니다. – 육각키 (4) 를 이용하여 클램핑 볼트 (20) 을 ➊ 방향으로 돌려 푸십시오. – 하부 안전반 (12) 의 방향을 되돌린 후 안전반을

– 고정 플랜지 (21) 및 톱날 (22) 을 톱 스핀들 (24) 에서 빼내십시오. 톱날 조립하기(그림 A 참고) 공구를 교환할 때 전동공구를 모터 하우징의 앞쪽 으로 놓는 것이 제일 좋습니다. – 톱날 (22) 및 조립할 부품을 모두 깨끗이 닦습니

– 하부 안전반 (12) 의 방향을 되돌린 후 안전반을

– 톱날 (22) 을 수용 플랜지 (23) 에 올려 놓으십 시오. 톱니의 절단 방향(톱날에 적힌 화살표 방 향) 및 보호 커버 (12) 에 제시된 회전 화살표가

– 고정 플랜지 (21) 를 올려 놓고 볼트 (20) 를 ➋ 방향으로 돌려 체결하십시오. 수용 플랜지 (23) 및 고정 플랜지 (21) 의 설치 위치가 올바른지 확

– 스핀들 잠금 버튼 (5) 을 누른 후 누른 상태를 유

– 육각키 (4) 를 이용하여 클램핑 볼트 (20) 를 ➋ 방향으로 조이십시오. 조임 토크는 6–9 Nm이어 야 하며, 이는 손으로 ¼ 만큼 회전시킨 것과 같

분진 및 톱밥 추출장치 납 성분을 포함한 페인트나 몇몇 나무 종류, 또는 광물 성분 그리고 철과 같은 재료의 분진은 건강을 해칠 수 있습니다. 이 분진을 만지거나 호흡할 경 우, 사용자나 주변 사람들이 알레르기 반응이나 호 흡기 장애를 일으킬 수 있습니다. 떡갈나무나 너도밤나무와 같은 특정한 분진은 암을 유발시키며, 특히 목재 처리용으로 사용되는 부가 원료 (크로마트, 목재 보호제)와 혼합되면 암을 유 발시키게 됩니다. 석면 성분을 포함한 재료는 전문 가만 작업할 수 있습니다. – 가능하면 작업물 소재에 적당한 분진 추출장치를

– 작업장의 통풍이 잘 되도록 하십시오. – 필터등급 P2가 장착된 호흡 마스크를 사용하십

작업용 재료에 관해 국가가 지정한 규정을 고려하

u 작업장에 분진이 쌓이지 않도록 하십시오. 분진 이 쉽게 발화할 수 있습니다. 흡입 어댑터 조립하기(그림 B 참조) 흡입 어댑터 (26) 가 맞물려 고정될 때까지 톱밥 배 출구 (16) 에 끼우십시오. 추가로 나사 (25) 를 이 용해 흡입 어댑터 (26) 를 고정시키십시오. 흡입 어댑터 (26) 에 직경 35 mm의 흡입 호스를 연결할 수 있습니다. u 흡입 어댑터는 외부 집진기를 사용하지 않을 경 우 조립할 수 없습니다. 흡입관이 막힐 위험이 있

u 흡입 어댑터에 집진포를 연결할 수 없습니다. 흡 입 시스템이 막힐 위험이 있기 때문입니다. 완벽한 집진 효과를 보장하려면 주기적으로 흡입 어댑터 (26) 를 청소해야 합니다.

흡입 호스를 진공 청소기(액세서리)에 연결하십시 오. 다양한 진공 청소기 연결에 관한 정보는 본 설 명서의 마지막 부분에서 확인할 수 있습니다. 전동공구는 리모컨이 있는 보쉬 다용도 청소기 소 켓에 바로 연결할 수 있습니다. 이 경우 전동공구의 스위치를 켜면 자동으로 작동이 됩니다. 진공 청소기는 작업하는 소재에 적당한 것이어야

1 609 92A 9F4 | (04.06.2024) Bosch Power Tools한국어 | 239 특히 건강에 유해한 발암성 혹은 건조한 분진을 처 리해야 할 경우에는 특수한 청소기를 사용해야 합

u 전동공구를 보수 정비하기 전에 반드시 콘센트에 서 전원 플러그를 빼십시오.

절단 깊이 조절하기(그림 C 참조) u 작업물의 두께에 맞춰 절단 깊이를 조절하십시 오. 작업물 아래로 톱날의 톱니가 한 개 이상 보

클램핑 레버 (27) 를 푸십시오. 절단 깊이가 얕은 경우에는 밑판 (14) 에서 톱을 당겨 빼내고, 절단 깊이가 깊은 경우 톱을 밑판 (14) 쪽으로 누르십시 오. 원하는 수치를 절단 깊이 눈금자로 맞춥니다. 클램핑 레버 (27) 를 다시 조이십시오. 클램핑 레버 (27) 를 푼 후 절단 깊이를 완벽하게 조정할 수 없는 경우, 톱에서 클램핑 레버 (27) 를 빼낸 후 아래쪽으로 젖히십시오. 클램핑 레버 (27) 에서 다시 손을 떼십시오. 원하는 절단 깊이로 맞추 어질 때까지 이 과정을 반복하십시오. 클램핑 레버 (27) 의 고정력을 다시 조정할 수 있습 니다. 이를 위해 클램핑 레버 (27) 의 체결을 풀고 최소 30° 이상 시계 반대 방향으로 옮겨 다시 조이

클램핑 레버 (27) 를 조인 후 절단 깊이를 충분하게 고정할 수 없는 경우, 톱에서 클램핑 레버 (27) 를 당겨 빼낸 후 위쪽으로 젖히십시오. 클램핑 레버 (27) 에서 다시 손을 떼십시오. 절단 깊이가 고정될 때까지 이 과정을 반복하십시오. 절단 각도 설정하기(GKS55+G/GKS55+GCE) 전동공구는 안전반 (17) 의 앞쪽으로 놓는 것이 가

날개 나사 (15) 및 (8) 를 푸십시오. 톱을 옆쪽으로 움직입니다. 원하는 수치를 눈금자 (6) 로 맞춥니 다. 나사 (15) 및 (8) 를 다시 체결하십시오. 지침: 마이터 절단 작업을 할 경우 절단 깊이는 절 단 깊이 눈금자 (28) 에 나와있는 수치보다 적습니

절단 각도 설정하기(GKS165) 전동공구는 안전반 (17) 의 앞쪽으로 놓는 것이 가

날개 나사(8) 를 푸십시오. 톱을 옆쪽으로 움직입 니다. 원하는 수치를 눈금자(6) 로 맞춥니다. 날개 나사(8) 를 다시 체결하십시오. 지침: 마이터 절단 작업을 할 경우 절단 깊이는 절 단 깊이 눈금자 (28) 에 나와있는 수치보다 적습니

절단 표시 0° (10) 는 직각으로 절단할 때의 톱날 위치를 나타냅니다. 절단 표시 45° (9) 는 45°로 절 단할 때의 톱날 위치를 나타냅니다. 정확한 절단을 하려면 원형 톱을 그림에 나와있는 것처럼 작업물에 올려보십시오. 제일 좋은 방법은 우선 시험 절단을 해 보십시오.

u 전원 전압에 유의하십시오! 공급되는 전원의 전 압은 전동공구의 명판에 표기된 전압과 동일해야

u 손잡이에서 손을 떼지 않고 전원 스위치를 작동 할 수 있는지 확인하십시오. 전동공구를 작동하려면 먼저 시동 안전 잠금장치 (3) 를 누른 다음 전원 스위치 (2) 를 누른 후 누른 상태를 계속 유지하십시오. 전동공구의 스위치를 끄려면 전원 스위치 (2) 에서

지침: 작업 안전상의 이유로 전원 스위치 (2) 를 고 정할 수 없으므로, 작동 중에 이를 계속 누르고 있

속도 설정(GKS 55+ GCE) 작동 중에도 속도 조절 다이얼 (1) 을 돌려 요구되 는 회전속도/타격률을 사전 조절할 수 있습니다. 요구되는 회전속도는 사용하는 톱날에 따라 그리고 작업할 소재에 따라 달라집니다(본 설명서 마지막 부분의 톱날 개요 참조). 이를 통해 톱니 과열 현상 을 방지할 수 있습니다. 잔여 회전 브레이크(GKS55+G/GKS55+GCE) 내장된 브레이크 기능은 전동공구 스위치를 끈 후 에 톱날의 잔여 회전 시간을 줄여줍니다. 시동 전류 제한장치(GKS55+GCE) 전자식 시동 전류 제한장치는 전동공구의 스위치를 켤 때 그 성능을 제한하여, 16A 퓨즈를 사용하면

일정 속도 전자 제어 장치(GKS55+GCE) 일정 속도 전자 제어 장치는 부하 시나 무부하 시의 회전 속도를 거의 일정하게 유지하며 동일한 작업

u 전동공구를 보수 정비하기 전에 반드시 콘센트에 서 전원 플러그를 빼십시오. Bosch Power Tools 1 609 92A 9F4 | (04.06.2024)240 | 한국어 절단 폭은 사용하는 톱날에 따라 달라집니다. 톱날에 충격을 주지 않도록 하십시오. 절단 작업의 품질을 유지하려면 전원을 켠 후 전동 공구를 절단 방향으로 가볍게 밀면서 일정하게 가 이드하십시오.전동공구를 너무 강하게 밀면 공구의 사용 수명이 현저하게 단축되고, 손상이 발생할 수

항상 일정한 이송 속도로 작업하고, 톱날의 회전속 도가 일정하게 유지되는지 확인하십시오. (예를 들 어 축축한 목재, 압력 처리된 건축용 목재 또는 벤 가지 가공 시) 이송 속도를 높이거나 회전속도를 낮 추는 일을 방지하여 톱날의 톱니가 과열되는 일이

톱의 성능과 절단작업의 성공 여부는 대부분 톱날 상태와 톱니 형태에 따라 좌우됩니다. 그러므로 반 드시 날카롭고 작업하려는 소재에 적당한 톱날만을

톱날의 올바른 선택은 목재의 종류와 품질 그리고 세로 혹은 가로 절단을 하느냐에 따라 달라집니다. 가문비나무에 세로 절단을 할 경우 긴 나선형의 톱

너도밤나무 및 물푸레나무 분진은 특히 건강에 유 해하므로, 항상 집진기를 함께 사용하십시오. 비철금속에 톱 작업하기 지침: 비철금속 전용의 날카로운 톱날만 사용하십 시오. 그래야 깨끗하게 절단되고 톱날이 끼이는 것 을 방지할 수 있습니다. 본 전동공구를 전원이 켜진 상태로 작업물에 가져 간 후 조심스럽게 톱질을 시작하십시오. 이어서 중 단 없이 이송 속도를 낮춰 작업을 진행하십시오. 항상 좁은 측면의 단면에서 절단 작업을 시작하십 시오. U자형태의 경우 절대 개방된 측면을 먼저 작 업하지 마십시오. 톱날이 끼이지 않고 전동공구에 반동이 생기는 것을 막을 수 있도록 긴 프로파일의 경우 지지대로 받쳐주십시오. 평행 조절자를 이용한 톱 작업(그림 D 참조) 평행 조절자 (11) 를 통해 부재 모서리를 따라 정확 한 절단이 실현되거나 규격이 동일한 각재 절단이

날개 나사 (7) 를 풀고 밑판 (14) 의 가이드를 관통 시켜 평행 조절자 (11) 의 눈금자를 미십시오. 원하 는 절단 폭을 해당 절단 표시 (10) 또는 (9) 에 있는 눈금값으로 설정하십시오(“절단 표시” 단락 참조). 나사 (7) 를 다시 체결하십시오. 보조 스토퍼를 이용한 톱 작업(그림 E 참조) 크기가 큰 작업물을 절단하거나 직선의 모서리를 자를 경우, 판자나 길쭉한 나무 조각을 보조 가이드 로 작업물에 고정한 다음에 밑판이 있는 원형 톱을 보조 가이드를 따라 움직이면 됩니다. 가이드 레일을 이용한 톱 작업(GKS55+G/ GKS55+GCE) (그림 F 참조) 가이드 레일 (30) 을 이용해서 직선 절단 작업을 진

가이드 레일의 고무 립은 칩 마모 방지 역할을 하 며, 목재 톱질작업 시 표면이 손상되는 것을 막아줍 니다. 톱날은 톱니와 함께 고무 립에 바로 밀착되어

고무 립은 가이드 레일 (30) 을 이용하여 첫 절단 작업을 하기 전에 사용하는 원형 톱에 맞춰 조정해 야 합니다. 조정을 위해 가이드 레일 (30) 전체를 작업물에 올리십시오. 절단 깊이를 약 9mm로 설 정하고 직각 마이터 각도를 설정하십시오. 원형 톱 을 켜고 균일한 힘을 가해 절단 방향으로 조금씩 이 동하며 작업을 진행하십시오. 연결 부품 (32) 을 이용해 두 개의 가이드 레일을 조립할 수 있습니다. 연결 부품에 들어있는 네 개의 나사를 사용하여 고정하십시오. 보수 정비 및 서비스

u 전동공구를 보수 정비하기 전에 반드시 콘센트에 서 전원 플러그를 빼십시오. u 안전하고 올바른 작동을 위하여 전동공구와 전동 공구의 통풍구를 항상 깨끗이 하십시오. 연결 코드를 교환해야 할 경우 안전을 기하기 위해 Bosch 또는 Bosch 지정 전동공구 서비스 센터에

하부 안전반은 항상 자유롭게 움직이고 저절로 닫 힐 수 있어야 합니다. 그렇기 때문에 하부 안전반 주위를 항상 깨끗이 해야 합니다. 브러시를 사용하 여 분진과 톱밥을 제거하십시오. 코팅되지 않은 톱날은 얇은 중성 오일 층을 통해 부 식을 방지합니다. 목재가 더러워질 수 있으므로, 톱 질을 시작하기 전에 오일을 다시 제거하십시오. 톱날에 수지나 접착제 찌꺼기가 남아 있으면 제대 로 절단이 안 됩니다. 그러므로 톱날을 사용한 후 바로 깨끗이 닦으십시오. AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그 리고 부품에 관한 문의를 받고 있습니다. 대체 부품 에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세 서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플 레이트에 있는 10자리의 부품번호를 알려 주십시

080-955-0909 다른 AS 센터 주소는 아래 사이트에서 확인할 수

기기와 액세서리 및 포장 등은 환경 친화적인 방법 으로 재생할 수 있도록 분류하십시오. 1 609 92A 9F4 | (04.06.2024) Bosch Power Tools한국어 | 241 전동공구를 가정용 쓰레기로 처리하지
