NAVODILA ZA UPORABO GKS 165 Professional BOSCH

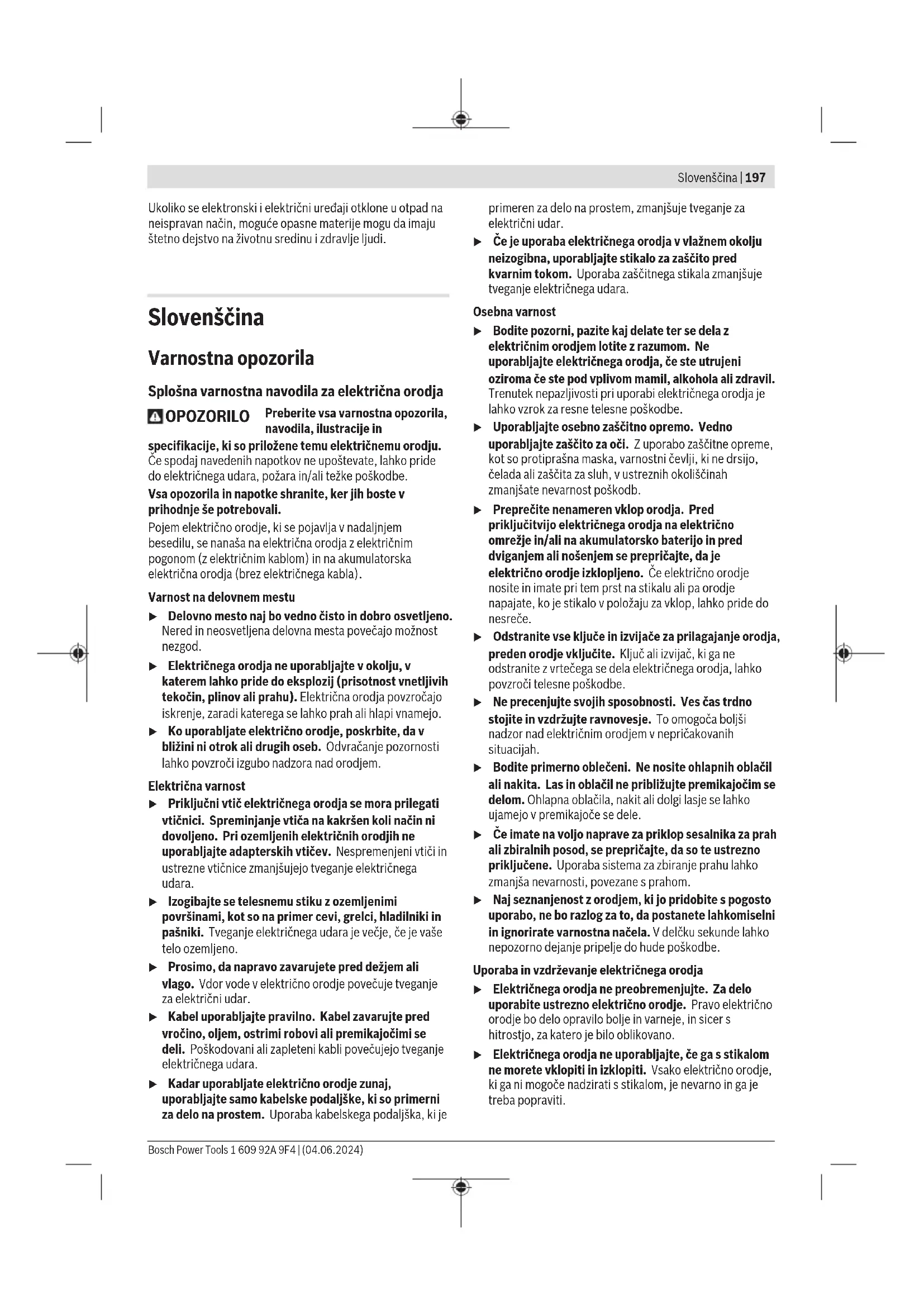

(12) Nihajni zaščitni pokrov (13) Ročica za prestavljanje premičnega zaščitnega pokrova (14) Osnovna plošča Bosch Power Tools 1 609 92A 9F4 | (04.06.2024)200 | Slovenščina (15) Krilni vijak za predizbiro zajeralnega kota (GKS 55+ G/GKS 55+ GCE) (16) Izmet ostružkov (17) Zaščitni pokrov (18) Ročaj (izolirana oprijemalna površina) (19) Dodatni ročaj (izolirana oprijemalna površina) (20) Vpenjalni vijak s podložko (21) Vpenjalo (22) List krožne žage

4900 4900 2100–4700 Najv. globina reza – pri zajeralnem kotu 0° mm 66 63 63 – pri zajeralnem kotu 45° mm 47 47,5 47,5 Blokada vretena ● ● ● Izbira števila vrtljajev – – ● Sistem za ohranjanje konstantnega števila vrtljajev

kg 3,6 3,8 3,8 Razred zaščite / II / II / II A) Teža brez omrežnega kabla in vtiča Navedbe veljajo za nazivne napetosti [U] 230V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo. Vrednosti se lahko razlikujejo glede na izdelek in so odvisne od pogojev uporabe in okoljskih pogojev. Več informacij je na voljo na spletni strani www.bosch-professional.com/wac. Podatki o hrupu/tresljajih

Raven zvočne moči dB(A)

Uporabite zaščito za sluh! Skupne vrednosti tresljajev a

1,5 1,5 1,5 Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za medsebojno primerjavo električnih orodij. Primerne so tudi za začasno oceno oddajanja tresljajev in hrupa. Naveden nivo tresljajev in hrupa je določen na osnovi glavnih načinov uporabe električnega orodja. Pri uporabi orodja v drugačne namene, z drugačnimi nastavki ali pri nezadostnem vzdrževanju lahko nivo hrupa in tresljajev odstopa. To lahko obremenjenost s hrupom in tresljaji v celotnem obdobju uporabe občutno poveča. Za natančnejšo oceno obremenjenosti s hrupom in tresljaji morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko občutno zmanjša obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe. Določite dodatne varnostne ukrepe za zaščito uporabnika pred vplivi tresljajev, npr. vzdrževanje električnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov. Namestitev u Uporabljajte samo žagine liste z višjo največjo dovoljeno hitrostjo od števila vrtljajev v prostem teku električnega orodja. Vstavljanje/zamenjava žaginega lista krožne žage u Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice. u Pri namestitvi žaginega lista nosite zaščitne rokavice. Pri dotiku žaginega lista obstaja nevarnost poškodbe. u Uporaba brusilnih plošč kot nastavka ni dovoljena. u Uporabljajte samo žagine liste, ki ustrezajo podatkom, navedenim v teh navodilih za uporabo in na električnem orodju, in ki so preizkušeni po standardu EN847‑1 ter ustrezno označeni. Izbira žaginega lista Pregled žaginih listov, ki jih priporoča proizvajalec, boste našli na koncu navodil. Odstranjevanje žaginega lista (glejte sliko A) Pri zamenjavi orodja je najbolje, če električno orodje položite na čelno stran ohišja motorja. – Pritisnite tipko za blokado vretena (5) in jo držite. u Tipko za blokado vretena (5) pritiskajte le, ko vreteno žage miruje. V nasprotnem primeru se lahko električno orodje poškoduje. – S šesterorobnim ključem (4) odvijte vpenjalni vijak (20) z vrtenjem v smeri ➊. – Nihajni zaščitni pokrov (12) pomaknite nazaj in ga čvrsto držite. – Vpenjalo (21) in žagin list (22) snemite z vretena žage (24). Namestitev žaginega lista (glejte sliko A) Pri zamenjavi orodja je najbolje, če električno orodje položite na čelno stran ohišja motorja. – Očistite žagin list (22) in vse vpenjalne dele, ki jih je treba namestiti. – Nihajni zaščitni pokrov (12) pomaknite nazaj in ga pritrdite. – Žagin list (22) namestite na vpenjalno prirobnico (23). Smer žaganja zob (smer puščice na žaginem listu) in puščica smeri vrtenja na zaščitnem pokrovu (12) morata biti usklajeni. – Namestite vpenjalo (21) in privijte vpenjalni vijak (20) v smeri vrtenja ➋. Poskrbite za pravilen vgradni položaj vpenjalne prirobnice (23) in vpenjala (21). – Pritisnite tipko za blokado vretena (5) in jo držite. – S šestrobim vtičnim izvijačem (4) zategnite vpenjalni vijak (20) v smeri vrtenja ➋. Zatezni moment naj bo od 6 do 9Nm, to ustreza ročnemu zatezanju z dodatnim ¼obratom. Odsesavanje prahu/ostružkov Prah nekaterih materialov, npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju škodljiv. Stik s kožo ali vdihavanje takšnega prahu lahko povzroči alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v bližini. Določene vrste prahu kot npr. prah hrastovine ali bukovja veljajo za kancerogene, še posebej v kombinaciji z drugimi snovmi, ki so prisotne pri obdelavi lesa (kromat, zaščitno sredstvo za les). Materiale z vsebnostjo azbesta smejo obdelovati le strokovnjaki. – Če je mogoče, uporabljajte sesalnik, ki je primeren glede na vrsto materiala. – Poskrbite za dobro zračenje delovnega mesta. – Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2. Upoštevajte veljavne nacionalne predpise za obdelovalne materiale. u Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname. Bosch Power Tools 1 609 92A 9F4 | (04.06.2024)202 | Slovenščina Namestitev odsesovalnega nastavka (glejte sliko B) Odsesovalni nastavek (26) namestite na izmet odrezkov (16), da se zaskoči. Odsesovalni nastavek (26) dodatno pritrdite z vijakom (25). Na odsesovalni nastavek (26) lahko priključite odsesovalno cev s premerom 35 mm. u Odsesovalni nastavek ne sme biti nameščen brez priključenega zunanjega sesalnika. Odsesovalni kanal se lahko zamaši. u Na odsesovalni nastavek ne smete priključiti vreče za prah. Sistem za odsesavanje se lahko v nasprotnem primeru zamaši. Za zagotavljanje optimalnega odsesavanja je potrebno redno čiščenje odsesovalnega adapterja (26). Odsesavanje z zunanjim sesalnikom Odsesovalno cev povežite s sesalnikom za prah (pribor). Pregled različnih sesalnih priključkov najdete na koncu teh navodil. Električno orodje lahko priključite neposredno v vtičnico Boschevega večnamenskega sesalnika s pripravo za zagon na daljavo. Sesalnik se vključi samodejno, hkrati z vklopom električnega orodja. Sesalnik za prah mora biti primeren za obdelovanec. Za odsesavanje zdravju izredno nevarnih, rakotvornih ali suhih vrst prahu uporabljajte poseben sesalnik za prah. Delovanje u Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice. Načini delovanja Nastavitev globine rezanja (glejte sliko C) u Globino rezanja prilagodite debelini obdelovanca. Pod obdelovancem se lahko vidi manj kot ena širina zoba žaginega lista. Sprostite vpenjalno ročico (27). Za manjšo globino rezanja povlecite žago stran od osnovne plošče (14), za večjo globino rezanja potisnite žago proti osnovni plošči (14). Na skali globine rezov nastavite želeno mero. Vpenjalno ročico (27) ponovno zategnite. Če po sprostitvi vpenjalne ročice (27) globine reza ne morete povsem nastaviti, povlecite vpenjalno ročico (27) z žage in jo obrnite navzdol. Nato vpenjalno ročico (27) znova spustite. Po potrebi ponavljajte postopek tako dolgo, da je moč nastaviti želeno globino reza. Napenjalno silo vpenjalne ročice (27) je mogoče nastaviti. Vpenjalno ročico (27) odvijte in jo znova privijte, obrnjeno za vsaj 30° v levo. Če po zategovanju vpenjalne ročice (27) globine reza ne morete dovolj fiksirati, povlecite vpenjalno ročico (27) z žage in jo obrnite navzgor. Nato vpenjalno ročico (27) znova spustite. Po potrebi postopek ponavljajte tako dolgo, da fiksirate globino reza. Nastavitev zajeralnega kota (GKS55+G/GKS55+GCE) Najbolje je, če električno orodje položite na čelno stran zaščitnega pokrova (17). Odvijte krilna vijaka (15) in (8). Žago zasukajte vstran. Na skali (6) nastavite želeno mero. Ponovno zategnite krilna vijaka (15) in (8). Opomba: pri zajeralnih rezih je globina reza manjša od prikazane vrednosti na skali za globino reza (28). Nastavitev zajeralnega kota (GKS165) Najbolje je, če električno orodje položite na čelno stran zaščitnega pokrova (17). Odvijte krilni vijak(8). Žago zasukajte na stran. Na skali(6) nastavite želeno mero. Znova zategnite krilni vijak(8). Opomba: pri zajeralnih rezih je globina reza manjša od prikazane vrednosti na skali za globino reza (28). Oznake rezov

Izjava o skladnosti EU Izjavljamo pod izključno odgovornostjo, da je omenjen izdelek v skladu z vsemi relevantnimi določili direktiv in uredb ter ustreza naslednjim standardom. Tehnična dokumentacija pri: * Ročna krožna žaga Številka artikla
