KÄYTTÖOHJE AKE 30 SET BOSCH

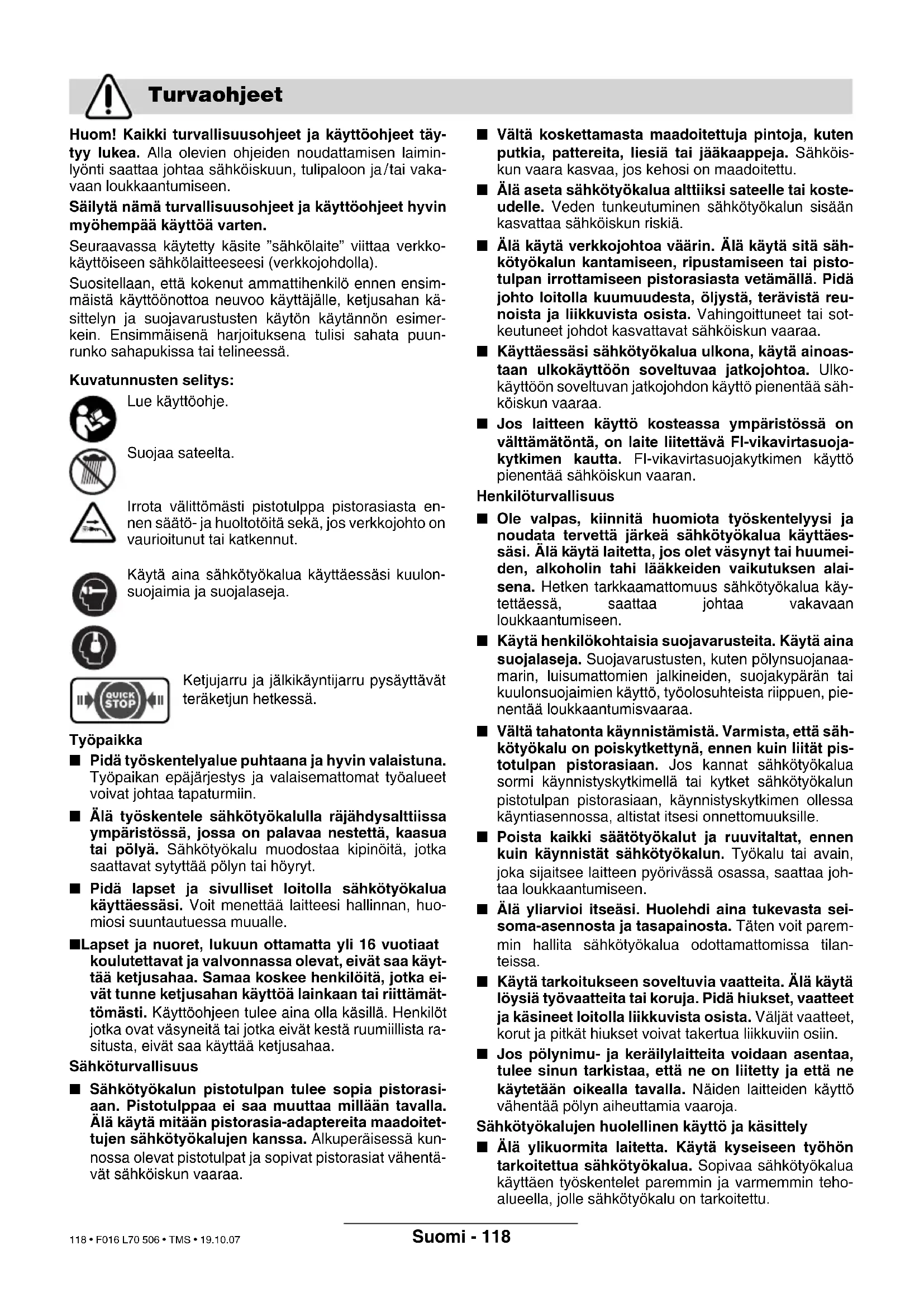

Rett til endringer forbeholdes Deponering Kundeservice og kunderådgivning Samsvarserklæring F016 L70 506 - Titel.book Seite 117 Dienstag, 23. Oktober 2007 1:28 13 117 • F016 L70 506 • TMS • 19.10.07Suomi - 118 Huom! Kaikki turvallisuusohjeet ja käyttöohjeet täy- tyy lukea. Alla olevien ohjeiden noudattamisen laimin- lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vaka- vaan loukkaantumiseen. Säilytä nämä turvallisuusohjeet ja käyttöohjeet hyvin myöhempää käyttöä varten. Seuraavassa käytetty käsite ”sähkölaite” viittaa verkko- käyttöiseen sähkölaitteeseesi (verkkojohdolla). Suositellaan, että kokenut ammattihenkilö ennen ensim- mäistä käyttöönottoa neuvoo käyttäjälle, ketjusahan kä- sittelyn ja suojavarustusten käytön käytännön esimer- kein. Ensimmäisenä harjoituksena tulisi sahata puun- runko sahapukissa tai telineessä. Kuvatunnusten selitys: Lue käyttöohje. Suojaa sateelta. Irrota välittömästi pistotulppa pistorasiasta en- nen säätö- ja huoltotöitä sekä, jos verkkojohto on vaurioitunut tai katkennut. Käytä aina sähkötyökalua käyttäessäsi kuulon- suojaimia ja suojalaseja. Ketjujarru ja jälkikäyntijarru pysäyttävät teräketjun hetkessä. Työpaikka ■ Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin. ■ Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. ■ Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huo- miosi suuntautuessa muualle. ■ Lapset ja nuoret, lukuun ottamatta yli 16 vuotiaat koulutettavat ja valvonnassa olevat, eivät saa käyt- tää ketjusahaa. Samaa koskee henkilöitä, jotka ei- vät tunne ketjusahan käyttöä lainkaan tai riittämät- tömästi. Käyttöohjeen tulee aina olla käsillä. Henkilöt jotka ovat väsyneitä tai jotka eivät kestä ruumiillista ra- situsta, eivät saa käyttää ketjusahaa. Sähköturvallisuus ■ Sähkötyökalun pistotulpan tulee sopia pistorasi- aan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitet- tujen sähkötyökalujen kanssa. Alkuperäisessä kun- nossa olevat pistotulpat ja sopivat pistorasiat vähentä- vät sähköiskun vaaraa. ■ Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköis- kun vaara kasvaa, jos kehosi on maadoitettu. ■ Älä aseta sähkötyökalua alttiiksi sateelle tai koste- udelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. ■ Älä käytä verkkojohtoa väärin. Älä käytä sitä säh- kötyökalun kantamiseen, ripustamiseen tai pisto- tulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reu- noista ja liikkuvista osista. Vahingoittuneet tai sot- keutuneet johdot kasvattavat sähköiskun vaaraa. ■ Käyttäessäsi sähkötyökalua ulkona, käytä ainoas- taan ulkokäyttöön soveltuvaa jatkojohtoa. Ulko- käyttöön soveltuvan jatkojohdon käyttö pienentää säh- köiskun vaaraa. ■ Jos laitteen käyttö kosteassa ympäristössä on välttämätöntä, on laite liitettävä FI-vikavirtasuoja- kytkimen kautta. FI-vikavirtasuojakytkimen käyttö pienentää sähköiskun vaaran. Henkilöturvallisuus ■ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäes- säsi. Älä käytä laitetta, jos olet väsynyt tai huumei- den, alkoholin tahi lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käy- tettäessä, saattaa johtaa vakavaan loukkaantumiseen. ■ Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarustusten, kuten pölynsuojanaa- marin, luisumattomien jalkineiden, suojakypärän tai kuulonsuojaimien käyttö, työolosuhteista riippuen, pie- nentää loukkaantumisvaaraa. ■ Vältä tahatonta käynnistämistä. Varmista, että säh- kötyökalu on poiskytkettynä, ennen kuin liität pis- totulpan pistorasiaan. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. ■ Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa joh- taa loukkaantumiseen. ■ Älä yliarvioi itseäsi. Huolehdi aina tukevasta sei- soma-asennosta ja tasapainosta. Täten voit parem- min hallita sähkötyökalua odottamattomissa tilan- teissa. ■ Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. ■ Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Näiden laitteiden käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely ■ Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin teho- alueella, jolle sähkötyökalu on tarkoitettu. Turvaohjeet F016 L70 506 - Titel.book Seite 118 Dienstag, 23. Oktober 2007 1:28 13 118 • F016 L70 506 • TMS • 19.10.07Suomi - 119 ■ Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistys- kytkimellä, on vaarallinen ja se täytyy korjata. ■ Irrota pistotulppa pistorasiasta, ennen kuin suori- tat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyö- kalun varastoitavaksi. Nämä turvatoimenpiteet estä- vät sähkötyökalun tahattoman käynnistyksen. ■ Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöi- den käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Säh- kötyökalut ovat vaarallisia, jos niitä käyttävät kokemat- tomat henkilöt. ■ Hoida sähkötyökalusi huolella. Tarkista, että liik- kuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna kor- jata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista lait- teista. ■ Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. ■ Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti ja tavalla, jota on säädetty erityisesti kyseiselle sähkötyökalulle. Ota tällöin huomioon työolosuhteet ja suoritettava toi- menpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilan- teisiin. Huolto ■ Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alku- peräisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Ketjusahojen varo-ohjeet: ■ Pidä kaikki kehon osat loitolla sahanterästä sahan ollessa käynnissä. Varmista ennen sahan käynnis- tämistä, että teräketju ei kosketa mitään. Ketjusa- han kanssa työskenneltäessä voi hetken varomatto- muus johtaa siihen, että vaatteet tai kehonosa osuu te- räketjuun. ■ Pidä ketjusahaa oikea käsi takakahvassa ja vasen käsi etukahvassa. Ketjusahan pitäminen eri tavalla työn aikana, kasvattaa loukkaantumisriskiä, eikä sitä saa käyttää. ■ Käytä suojalaseja ja kuulonsuojaimia. Lisäsuoja- varusteita pään, käsien, säärien ja jalkojen suo- jaksi suositellaan. Sopiva suojapuku pienentää louk- kaantumisvaaran, joka syntyy ympäristöön sinkoutu- vista lastuista ja teräketjun tahattomasta kosketuksesta. ■ Älä koskaan työskentele ketjusahan kanssa kas- vavassa puussa. Ketjusahan käyttö puunkaadossa synnyttää loukkaantumisvaaran. ■ Varmista aina tukeva seisoma-asento ja käytä ket- jusahaa ainoastaan, kun seisot kiinteällä, turvalli- sella ja tasaisella alustalla. Liukas tai epätasainen alusta saattaa, tikkaita käytettäessä, johtaa tasapai- non ja ketjusahan hallinnan menettämiseen. ■ Ota huomioon, että jännityksessä oleva oksa pon- nahtaa takaisin sahattaessa. Puun kuitujen jännityk- sen poistuessa, saattaa jännityksessä ollut oksa osua sahaajaan ja/tai riistää ketjusahan käyttäjän hallin- nasta. ■ Ole erityisen varovainen, kun sahaat alusmetsik- köä ja nuoria puita. Ohut puu saattaa tarttua teräket- juun ja iskeä sinuun tai saattaa sinut menettämään ta- sapainosi. ■ Kanna ketjusahaa etukahvasta, sahan ollessa py- sähdyksissä ja terälevyn osoittaessa taaksepäin. Asenna aina suojus terään, kun kuljetat tai säilytät ketjusahaa. Ketjusahan huolellinen käsittely vähen- tää todennäköisyyttä koskettaa liikkuvaa teräketjua epähuomiossa. ■ Noudata voitelua, ketjun kiristystä ja lisätarvikkei- den vaihtoa koskevia ohjeita. Asiaankuulumatto- masti kiristetty tai voideltu ketju voi revetä tai kasvattaa takaiskuriskiä. ■ Pidä kahvat kuivina, puhtaina ja vapaana öljystä sekä rasvasta. Rasvaiset, öljyiset kahvat ovat liuk- kaita ja johtavat hallinnan menetykseen. ■ Sahaa vain puuta. Käytä ketjusahaa vain töihin, joi- hin se on tarkoitettu – esimerkki: Älä käytä ketju- sahaa muovin, muurauksen tai muiden kuin puis- ten rakennusaineiden sahaukseen. Ketjusahan käyttö muihin kuin määräyksenmukaisiin töihin saattaa johtaa vaarallisiin tilanteisiin. Takaiskun syy ja miten sen estät: – Takaisku saattaa syntyä terälevyn kärjen osuessa esi- neeseen tai puun taipuessa ja teräketjun jäädessä pu- ristukseen sahausuraan. – Terälevyn kärjen kosketus saattaa monessa tapauk- sessa johtaa odottamattomaan taaksepäin suuntautu- vaan vastavoimaan, jolloin terälevy iskeytyy ylöspäin ja käyttäjää kohti. – Teräketjun jäädessä puristukseen yläreunastaan, se nopeasti iskeä taaksepäin käyttäjää kohti. – Jokainen näistä vastavoimista voivat johtaa siihen, että menetät sahan hallinnan ja voit loukkaantua vaka- vasti. Älä luota yksinomaan ketjusahan turvalaitteisiin. Ketjusahan käyttäjänä tulisi sinun ryhtyä määrättyihin toimenpiteisiin, voidaksesi työskennellä ilman onnetto- muutta ja loukkaantumista. Takaisku johtuu sähkötyökalun väärinkäytöstä tai käy- töstä väärään tarkoitukseen. Se voidaan estää sopivin va- rotoimin, joita selostetaan seuraavassa: ■ Pidä sahaa tiukasti kahdella kädellä niin, että peu- kalo ja sormet ympäröivät ketjusahan kahvoja. Saata kehosi ja käsivartesi asentoon, jossa pystyt vastus- tamaan takaiskuvoimia. Kun suoritetaan tarkoituksen- mukaisia toimenpiteitä, pystyy käyttäjä hallitsemaan ta- kaiskuvoimia. Älä koskaan irrota otetta ketjusahasta. ■ Vältä epänormaalia kehon asentoa äläkä koskaan sahaa yli olkakorkeuden. Näin voidaan estää taha- ton kosketus terälevyn kärjellä ja mahdollistetaan ket- jusahan parempi hallinta odottamattomissa tilanteissa. ■ Käytä aina valmistajan määräämiä varaterälevyjä ja teräketjuja. Vääränlaiset terälevyt ja teräketjut voi- vat johtaa ketjun repeytymiseen tai takaiskuun. ■ Noudata valmistajan ohjeita koskien teräketjun ki- ristystä ja hoitoa. Liian matala syvyyssäädin kasvat- taa taipumusta takaiskuun. F016 L70 506 - Titel.book Seite 119 Dienstag, 23. Oktober 2007 1:28 13 119 • F016 L70 506 • TMS • 19.10.07Suomi - 120 Saha on tarkoitettu puiden kaatoon sekä runkojen, oksien, puupalkkien, lautojen jne. sahaukseen, ja sitä voidaan käyttää sahauksiin sekä syiden suun- nassa että kohtisuoraan syitä vasten. Saha ei so- vellu kivennäisaineiden sahaukseen. Käsikirjassa on ohjeita ketjusahasi kokoamisesta ja turvallisesta käytöstä. On tärkeää, että luet nämä ohjeet huolellisesti. Kaikki laitteen osat tulee ottaa varovasti pakkauk- sesta ja toimituksen täydellisyys on tarkistettava: – Ketjusaha – Suojus – Teräketju – Laippa – Ketjunsuojus – Tartunta-teräöljy (80 ml) – Käyttöohje Jos jokin osa puuttuu tai on vaurioitunut, ota yhteys jälleen- myyjääsi. 1 Taaempi kahva 2 Käynnistyskytkin 3 Käynnistysvarmistin 4 Öljysäiliön kansi 5 Ketjujarrun laukaisin (käsisuojus) 6 Merkki ”ketjujarru vapaa” 7 Etummainen kahva 8 Kärkipyörä 9 Ketjunsuojus 10 Teräketju 11 Laippa 12 Piikkilista 13 Ketjun kiristysrengas, punainen 14 Kiinnityskahva 15 Suojus 16 Ketjun kiristysnokka 17 Kiinnityspultti 18 Laipan ohjainuuma 19 Öljysuutin 20 Kulku- ja sahaussuuntamerkki 21 Ketjupyörä 22 Ketjun sieppauspultti 23 Pistotulppa** 24 Valmistusnumero **maakohtainen Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly toimitukseen! Tekniset tiedot Ketjusaha AKE 30-19 S AKE 35-19 S AKE 40-19 S Tilausnumero 3 600 H36 D.. 3 600 H36 E.. 3 600 H36 F.. Ketjun kiristys ilman työkaluja (SDS) ● ● ● Ottoteho [W] 1900 1900 1900 Ketjun nopeus (tyhjäkäynnissä) [m/s] 12 12 12 Laipan pituus [cm] 30 35 40 Kärkipyörä – ● ● Ketjujarru ● ● ● Käynnistysjarru ● ● ● Teräketjun tyyppi 3/8" - 90 3/8" - 90 3/8" - 90 Vetolenkin vahvuus [mm] 1,1 (0,043") 1,1 (0,043") 1,1 (0,043") Vetolenkkien lukumäärä 45 52 57 Öljysäiliön tilavuus [ml] 200 200 200 Automaattinen ketjunvoitelu ● ● ● Piikkilista ● ● ● Paino ilman verkkojohtoa, n. ** [kg] 4,2 4,3 4,4 Suojausluokka / II / II / II **punnittuna terälevyllä ja ketjulla Huomio: Ota huomioon koneesi tyyppikilvessä oleva tuotenumero, yksittäisten koneiden kauppanimitys saattaa vaihdella. Kytkentätapahtumat aiheuttavat lyhytaikaisia jännitepudotuksia. Heikossa sähköverkossa saattaa tämä häiritä muita verk- koon kytkettyjä sähkölaitteita. Verkkoimpedanssin ollessa alle 0.25 Ohm, ei häiriöitä ole odotettavissa. Asianmukainen käyttö Johdanto Toimitukseen kuuluu Koneen osat

F016 L70 506 - Titel.book Seite 120 Dienstag, 23. Oktober 2007 1:28 13 120 • F016 L70 506 • TMS • 19.10.07Suomi - 121 Sähköturvallisuus Koneesi on turvallisuussyistä suojaeristetty, eikä sitä tarvitse maadoittaa. Käyttöjännite on 230 V AC, 50 Hz (ei-EU maita varten 220 V, 240 V mallista riip- puen). Käytä ainoastaan hyväksyttyjä jatkojohtoja. Vain rakenteita H07 RN-F tai IEC (60245 IEC 66) vastaavia jatkojohtoja saa käyttää. Jos käytät jatkojohtoa laitteen kanssa, tulee johti- mien poikkipinnan olla jokin seuraavista: – 1,0 mm

: suurin pituus 40 m – 1,5 mm

: suurin pituus 60 m – 2,5 mm

: suurin pituus 100 m Turvallisuuden lisäämiseksi on suositeltavaa käyt- tää vikavirtakytkintä (RCD), joka laukeaa korkein- taan 30 mA virralla. Kytkin tulisi tarkistaa ennen jo- kaista käyttöä. Ohje tuotteita varten, joita ei myydä Iso-Britanni- assa: HUOMIO: Turvallisuutesi takia vaaditaan, että koneessa oleva pistotulppa 23 liitetään jatkojoh- toon 25 kuvan osoittamalla tavalla. Jatkojohdon liitintä on suojeltava roiskevedeltä, sen tulee olla kumia tai olla kumipäällysteinen. Jatkojohdossa on käytettävä vedonpoistinta. Liitäntäjohtoa on jatkuvasti tarkistettava mahdollis- ten vaurioiden takia. Vain moitteettomassa kun- nossa olevaa johtoa saa käyttää. Jos liitäntäjohto on vaurioitunut, sen saa korjata vain valtuutettu Bosch-korjaamo. Liitä ketjusaha verkkoon vasta täydelli- sesti koottuna. ■ Käytä aina suojakäsineitä, kun käsittelet teräket- jua. Laipan ja teräketjun asennus

1. Ota varovasti kaikki osat esille pakkauksesta.

2. Saata kaksi nuolta ketjun kiristysren-

kaassa 13 ja suojuksessa 15 kohdakkain.

3. Aseta ketjusaha tasaiselle alustalle.

Sahassa saadaan käyttää ainoastaan terä- ketjuja, joiden vetolenkin paksuus (urale- veys) on 1,1 mm.

4. Aseta teräketju 10 laippaa 11 kiertävään uraan.

Tarkista, että kulkusuunta on oikea. Vertaile ket- jua kulkusuuntamerkkiin 20. Varmista, että ketjun kiristysnokka 16 osoittaa ulospäin.

5. Aseta ketjun hahlot kärkipyörän 21 ympäri ja

asenna laippa 11 niin, että kiinnityspultin 17 edessä ja takana sijaitsevat laipan ohjainuu- mat 18 asettuvat laipan 11 soikeaan reikään.

6. Tarkista, että kaikki osat on sijoitettu oikein, ja

pidä terälevy teräketjuineen tässä asennossa.

7. Asenna suojus tarkasti ja varmista, että ketjun

sieppauspultti 22 asettuu sitä varten suojuk- sessa 15 olevaan ohjainrakoon. Työturvallisuus Huomio! pysäytä ketjusaha ja irrota pisto- tulppa pistorasiasta ennen huolto- tai puhdis- tustöitä, kun verkkojohto on katkennut, vauri- oitunut tai sotkeutunut. Varoitus! älä kosketa liikkuvaa teräketjua. Älä koskaan käytä ketjusahaa ihmisten, lasten tai eläinten lähellä, äläkä alkoholin, huumeen tai puuduttavien lääkkeiden vaikutuksen alai- sena. Asennus/teräketjun kiristys

8. Kiristä kevyesti suojus 15 kiinnityskahvalla 14.

Teräketjua ei vielä ole kiristetty. Teräketjun kiristys tehdään kappaleessa ”Teräketjun kiristys” kohdat 1 – 7 selostetulla tavalla. Teräketjun kiristysKetjun kireys tulee tarkistaa ennen työn aloittamista, ensimmäisten sahausten jälkeen ja sahaamisen ai- kana 10 minuutin välein. Erityisesti uudet teräketjut venyvät alussa. Teräketjun elinikään vaikuttavat ratkaisevasti riittävä voitelu ja oikea kireys. Älä kiristä teräketjua sen ollessa hyvin kuuma, koska se supistuu jäähtyessään ja kiristyy silloinliian tiukasti terälevyyn.1. Aseta ketjusaha tasaiselle alustalle.

2. Avaa kiristyskahva 14 n. 1 – 3 kierrosta vastapäi-

vään, terälevyn vapauttamiseksi.

3. Tarkista, että teräketjun hahlot ovat oikealla ta-

valla terälevyn 11 urassa ja ketjupyörässä 21.

4. Kierrä punaista ketjun kiristysrengasta 13 myötä-

päivään, kunnes teräketjun kiristys on oikea. Rasterimekaniikka estää ketjua löystymästä. Jos ketjun kiristysrengas 13 kiertyy vain vaivoin, tulee kiinnityskahvaa 14 avata lisää vastapäivään. Ki- ristyskahva 14 saa kiertyä mukana ketjun kiris- tysrengasta 13 säädettäessä.

5. Teräketjun 10 kireys on oikea, kun sitä voidaan

nostaa keskeltä n. 3 – 4 mm. Tämä tulisi tehdä yhdellä kädellä, vetämällä teräketjua ylös sahan painon toimiessa vastavoimana.

6. Jos teräketjua 10 on kiristetty liikaa, tulee ketjun

kiristysrengasta 13 kiertää vastapäivään ketjun löysäämiseksi.

7. Teräketjun 10 ollessa oikein kiristetty, lukitaan te-

rälevy 11 kiertämällä kiinnityskahvaa 14 myötä- päivään. Älä käytä työkalua. Tärkeää: Ketjusahaa ei toimiteta täytettynä teräöljyllä. On tärkeää täyttää teräöljyä en- nen käyttöä. Ketjusahan käyttö ilman te- räöljyä tai jos teräöljyä on alle minimimerkin, johtaa sahan vaurioitumiseen. Teräketjun elinikä ja sahausteho riippuu optimaali- sesta voitelusta. Siksi teräketjuun johdetaan auto- maattisesti teräöljyä käytön aikana öljysuuttimen 19 kautta. Öljysäiliön täyttäminen: – Aseta ketjusaha tasaiselle alustalle öljysäiliön kansi 4 ylöspäin. – Puhdista aluetta öljysäiliön kannen 4 ympäri rie- vulla ja avaa kansi. –Älä poista suodatinpanosta käytön ajaksi. – Täytä öljysäiliö biologisesti hajoavalla Bosch-te- räketjuöljyllä. – Varo, ettei öljysäiliöön pääse likaa. Kierrä öljysäi- liön kansi 4 paikoilleen ja sulje se. Tärkeää: Öljysäiliön ja ympäristön välisen ilmanvaihdon mahdollistamiseksi on seu- lan ja öljysäiliön kannen välissä neljä pientä tasauskanavaa, joista käytön aikana saat- taa purkautua hieman öljyä. Tarkista, että aina asetat sahan pois vaaka-asentoon (öljysäiliön kansi 4 ylöspäin). Käytä yksinomaan suositeltua biologisesti hajoa- vaa ketjuöljyä, jotta ketjusaha ei vaurioituisi. Älä koskaan käytä kierrätettyä öljyä tai jäteöljyä. Kiel- letyn öljyn käyttö johtaa takuun raukeamiseen.

Ketjun voitelu 3-4 mm

F016 L70 506 - Titel.book Seite 122 Dienstag, 23. Oktober 2007 1:28 13 122 • F016 L70 506 • TMS • 19.10.07Suomi - 123 Tarkista verkkojännite! Virtalähteen jännitteen täy- tyy olla sama kuin mallikilpeen merkitty. 230 V-mer- kittyjä laitteita voidaan käyttää myös 220 V ver- koissa. Käynnistys ja pysäytys Pidä ketjusahaa kappaleen ”Työskentely ketju- sahalla” selostetulla tavalla. Käynnistä saha painamalla käynnistysvarmis- tinta 3, painamalla sitten käynnistyskytkin 2 pohjaan ja pitämälle se tässä asennossa. Käynnistysvarmis- tin 3 voidaan nyt päästää vapaaksi. Pysäytä saha irrottamalla ote käynnistyskytki- mestä 2. Älä pysäytä sahaa sahauksen jälkeen etummai- sella käsisuojuksella (ketjujarrua aktivoimalla). Ketjusahassa on kaksi turvalaitetta: Pysäytysjarru jarruttaa ketjua, kun käynnistyskyt- kin 2 on päästetty vapaaksi. Ketjujarru on suojamekanismi, joka laukeaa etum- maisen käsisuojuksen 5 kautta, sahan takapot- kusta. Teräketju pysähtyy lyhyessä ajassa. Suorita silloin tällöin toimintatesti. Työnnä etummai- nen käsisuojus 5 eteenpäin (asento ➋) niin, että merkin 6 alla oleva punainen piste 28 tulee näkyviin, ja käynnistä ketjusaha hetkeksi. Ketju ei saa liikkua. Poista ketjujarru vetämällä etummainen käsisuo- jus 5 taaksepäin (asento ➊) niin, että punainen piste 28 merkin 6 alla taas peittyy. (katso kuvaa ) Ennen sahaamista Seuraavat tarkistukset tulee suorittaa ennen käyt- töönottoa ja säännöllisesti sahaamisen aikana: – Onko ketjusaha toiminnaltaan turvallisessa kun- nossa? – Onko öljysäiliö täytetty? Tarkista öljymäärän osoitin 26 ennen työtä ja säännöllisesti työn ai- kana. Täytä öljyä, jos öljyn pinta on saavuttanut öljylasin alareunan. Täyttö riittää n. 15 minuutiksi, riippuen työn intensiteetistä ja tauoista. – Onko ketjun kireys oikea ja onko se terävä? Ket- jun kireys tulee tarkistaa 10 minuutin välein sa- hauksen aikana. Erityisesti uusissa teräketjuissa on huomioitava suurempi venyminen. Teräketjun kunto vaikuttaa ratkaisevasti sahaustehoon. Vain terävät teräketjut estävät ylikuormituksen. – Onko ketjujarru vapautettu ja sen toiminta tarkis- tettu? – Onko sinulla vaadittavat suojavarusteet? Käytä suojalaseja ja kuulonsuojaimia. Lisäsuojavarus- teita pään, käsien, säärien ja jalkojen suojaksi suositellaan. Sopiva suojapuku pienentää louk- kaantumisvaaran, joka syntyy ympäristöön sin- koutuvista lastuista ja teräketjun tahattomasta kosketuksesta. Sahan takaisku Takaiskulla tarkoitetaan käynnissä olevan ketjusa- han yhtäkkinen isku ylös- ja taaksepäin, joka saattaa syntyä, kun sahattavaa kappaletta kosketetaan lai- pan kärjellä tai ketjun jäädessä puristukseen. Takapotkun syntyessä saha reagoi ennalta arvaa- mattomalla tavalla, ja saattaa aiheuttaa käyttäjälle tai sahausalueella oleville vakavia vammoja. Sivuttaiset sahaukset, vino- ja pitkittäissahaukset on aloitettava erityistä varovaisuutta noudattaen, koska niissä ei voida käyttää piikkilistaa 12. Takaiskun välttämiseksi: – Tulee ketjusaha asettaa mahdollisimman tasai- sesti sahattavaa kappaletta vasten. –Älä koskaan työskentele löysällä, venyneellä tai voimakkaasti kuluneella teräketjulla. – Tulee teräketju teroittaa ohjeiden mukaisesti. – Ei koskaan saa sahata yli olkakorkeuden. –Älä koskaan sahaa terälevyn kärjellä. – Tulee ketjusahaa aina pitää tiukasti kaksin käsin. – Tulisi sinun aina käyttää takaiskua vaimentavaa Bosch-teräketjua. – Käytä piikkilistaa 12 vipuna. – Tarkista ketjun oikea kireys. Yleinen menettely Pidä aina ketjusahaa kaksin kärsin, vasen käsi etukahvassa ja oikea käsi takakahvassa. Pidä aina sahaa niin, että peukalo ja sormet ympäröivät kah- voja. Älä koskaan sahaa yhdellä kädellä. Vie aina sähköjohto taaksepäin ja pidä se teräketjun ja saha- tavaran alueen ulkopuolella; aseta se niin, ettei se voi jäädä kiinni oksiin ja oksanhaaroihin. Käytä ketjusahaa vain voidessasi seistä tuke- vasti. Pidä sahaa oman kehon oikealla puolella. Ketjun tulee liikkua täydellä nopeudella, ennen kuin se koskettaa puuta. Käytä piikkilistaa 12 kiinnit- tämään saha puuhun. Käytä sahauksessa piikkilis- taa vipuna. Siirrä välillä piikkilistaa syvemmälle, kun sahaat pak- suja runkoja tai oksia. Vedä tällöin irti ketjusaha puusta, jotta piikkilista irtoaa ja aseta se uudelleen syvemmälle. Älä poista sahaa sahausurasta tämän tehdessäsi. Älä paina teräketjua voimakkaasti sahauksen ai- kana, vaan anna sahan tehdä työ, luomalla piikkilis- taa 12 käyttämällä kevyt vipupaine. Käyttöönotto Ketjujarru/käynnistysjarru Työskentely ketjusahalla

F016 L70 506 - Titel.book Seite 123 Dienstag, 23. Oktober 2007 1:28 13 123 • F016 L70 506 • TMS • 19.10.07Suomi - 124 Älä koskaan käytä ketjusahaa suorilla käsivar- silla. Älä yritä sahata vaikeasti päästäviä kohteita, tai tikapuilla seisten. älä koskaan sahaa yli olkakorkeu- den. Parhaan sahaustuloksen saavutat, kun ketjun no- peus ei alene ylikuormituksen takia. Ole varovainen sahauksen lopussa. Heti sahan va- pauduttua sahauksesta, muuttuu sen painovoima odottamatta. Syntyy vaaratilanne säärille ja jaloille. Poista aina saha sahausurasta liikkuvalla teräket- julla. Runkojen sahaus Ota seuraavat turvaohjeet huomioon: Aseta runko kuvan osoittamalla tavalla ja tue sitä niin, että sahausura ei sulkeudu puristaen terä- ketjua. Järjestä lyhyet puukappaleet ennen sahausta ja kiinnitä ne. Sahaa vain puuta. Vältä kosketusta kiviin ja nauloi- hin, koska ne saattavat sinkoutua ilmaan, vahingoit- taa teräketjua tai aiheuttaa vakavia loukkaantumisia käyttäjälle tai ympäristössä oleville ihmisille. Älä kosketa lanka-aitaa tai maata käynnissä olevalla sahalla. Saha ei sovellu ohuiden risujen sahaukseen. Pituussahaukset on tehtävä erityistä varovaisuutta noudattaen, koska piikkilistaa 12 ei voida käyttää. Kul- jeta sahaa pienessä kulmassa, välttääksesi takaiskua. Rinteessä sahattaessa, tulee aina seistä sahattavan pystyrungon tai makaavan kohteen yläpuolella tai si- vussa. Varo kompastumasta kantoihin, oksiin, juuriin jne. Jännityksessä olevan puun sahaaminen Sahattaessa jännityksessä olevia puita, oksia tai runkoja on olemassa suurempi loukkaantumisriski. Tällöin on oltava äärimmäisen varovainen. Ainoas- taan koulutettujen ammattihenkilöiden tulisi suorittaa tällaisia töitä. Jos puu on tuettu kummastakin päästä, tulee ensin sahata kolmannes rungosta päältäpäin (Y) ja sitten suorittaa katkosahaus samasta kohdasta, alta- päin (Z) puun repeytymisen ja sahan puristukseen joutumisen välttämiseksi. Varo tällöin kosketta- masta maata teräketjulla. Jos puu on tuettu vain toi- sesta päästä, tulee ensin sahata kolmannes run- gosta altapäin (Y) ja sitten suorittaa katkosahaus sa- masta kohdasta, päältäpäin (Z) puun repeytymisen ja sahan puristukseen joutumisen välttämiseksi. Puun kaato Käytä aina kypärää suojaamaan putoavilta oksilta. Ketjusahalla saa ainoastaan kaataa puita, joiden läpimitta on pienempi kuin sahan laipan pituus. ➊ Varmista työalue. Tarkista, että puun kaato- alueella ei ole ihmisiä tai eläimiä. Älä koskaan yritä irrottaa puristukseen jäänyttä sahaa moottorin käydessä. Käytä puukiiloja te- räketjun vapauttamiseksi. Jos kaksi tai useampi henkilö samanaikaisesti sa- haa ja kaataa, tulee etäisyys kaatavien ja leikkaa- vien henkilöiden välissä olla vähintään kaksi kertaa kaadettavan puun korkeuden verran. Puunkaa- dossa on otettava huomioon, ettei aiheuta vaaraa muille henkilöille, ettei osuta syöttöjohtoihin eikä ai- heuteta aineellista vahinkoa. Jos puu joutuu koske- tukseen sähkölinjan kanssa, on välittömästi ilmoitet- tava siitä paikalliselle sähkölaitokselle. Sahattaessa rinteessä tulee ketjusahan käyttäjän si- jaita maastossa kaadettavan puun yläpuolella, koska puu kaadettuaan todennäköisesti pyörii tai liu- kuu rinnettä alaspäin. ➋ Ennen kaatamista on suunniteltava pakoväylä ja tarvittaessa raivata sellainen. Pakoväylän tulisi kul- kea vinosti taaksepäin odotetusta kaatosuunnasta. ➌ Ennen kaatamista on otettava huomioon rungon luonnollinen kaltevuus suurempien oksien asento ja tuulen suunta, jotta puun kaatosuunta voidaan mää- rittää. Lika, kivet, irtonainen kuori, naulat, sinkilät ja langat on poistettava puusta. Kaatoloven teko: Sahaa suorassa kulmassa kaato- suuntaan nähden lovi (X – W), jonka syvyys on 1/ 3 puun läpimitasta. Ensin tehdään alempi vaaka- suora sahaus. Täten vältytään teräketjun tai laipan puristukseen joutumiselta sahattaessa loven toinen reuna. Kaatosahaus: Kaatosahaus (Y) tehdään vähintään 50 mm vaakasuoran sahausloven yläpuolelle. Kaa- tosahaus tehdään samansuuntaisena kaatoloven vaakasuoran pinnan kanssa. Kaatosahaus tehdään vain niin syvälle, että puuhun vielä jää uuma (kaato- reuna), joka toimii saranana. Uuma estää puun kier- tymisen ja kaatumisen väärään suuntaan. Älä sahaa uumaa pois. Kun kaatosahaus lähenee kaatolovea, tulisi puun ruveta kaatumaan. Jos näyttää siltä, että puu mah- dollisesti ei kaadu haluttuun suuntaan tai kallistuu taaksepäin ja saattaa teräketjun puristukseen, tulee kaatosahaus keskeyttää ja käyttää puu-, muovi- tai alumiinikiilaa sahauksen avaamiseksi ja puun kaa- tosuunnan kääntämiseksi haluttuun suuntaan. Kun puu aloittaa kaatumisen, ketjusaha poistetaan kaatosahauksesta, pysäytetään, asetetaan pois ja siirrytään pois vaaravyöhykkeeltä suunniteltua pa- koväylää pitkin. Varo putoavia oksia, äläkä kom- pastu. Iskemällä kiila (Z) vaakasuoraan sahausuraan kaa- detaan nyt puu. Puun kaatuessa on varottava putoavia oksia ja ok- sanhaaroja.

F016 L70 506 - Titel.book Seite 124 Dienstag, 23. Oktober 2007 1:28 13 124 • F016 L70 506 • TMS • 19.10.07Suomi - 125 Oksitus Tällä tarkoitetaan oksien katkaisu kaadetusta puusta. Oksittaessa suurempia alaspäin suunnat- tuja oksia, jotka tukevat runkoa, jätetään ne toistai- seksi paikoilleen. Katkaise pienemmät oksat yhdellä sahauksella, kuvan osoittamalla tavalla. Oksat, jotka ovat jännityksessä, tulee sahata alhaalta ylöspäin, sahan puristukseen jäämisen estämiseksi. Puunrungon pätkiminen Tällä tarkoitetaan kaadetun puunrungon katkai- seminen kappaleisiin. Varmista tukeva asento ja ke- hon painon jakautuminen tasaisesti kummallekin ja- lalle. Mahdollisuuksien mukaan tulisi runkoa tukea altapäin oksilla, palkeilla tai kiiloilla. Noudata helpon sahauksen yksinkertaisia ohjeita. Jos puunrunko koko pituudeltaan on tasaisesti tu- ettu, kuvan osoittamalla tavalla, sahataan ylhäältä- päin. Jos puunrunko, kuvan osoittamalla tavalla, on tuettu toisesta päästä, sahataan ensin 1/3 rungon lä- pimitasta alapuolelta ja sitten loput ylhäältäpäin ala- sahauksen korkeudella. Jos puunrunko, kuvan osoittamalla tavalla, on tuettu kummastakin päästä, sahataan ensin 1/3 run- gon läpimitasta yläpuolelta ja sitten loput 2/3 alapuo- lelta yläsahauksen korkeudella. Jos sahaan kuvan mukaisessa rinteessä, tulee aina seistä puunrungon yläpuolella. Jotta sahan hal- linta säilyisi läpisahaushetkessä, tulee sahauksen lopussa keventää syöttöpainetta, pitäen kuitenkin tiukasti kiinni sahan kahvoista. Varmista, ettei terä- ketju kosketa maata. Odota teräketjun pysähtymistä sahauksen jälkeen, ennen kuin poistat sen sahaus- kohdasta. Sammuta aina ketjusahan moottori, en- nen kuin siirryt puusta toiseen. Irrota pistotulppa pistorasiasta ennen kaikkia huoltotöitä. Ohje: Pitkäaikaisen ja luotettavan käytön varmista- miseksi tulee suorittaa seuraavat huoltotoimenpiteet säännöllisin väliajoin. Tarkista säännöllisesti sahan silmämääräinen kunto, kiinnittäen huomiota löysään, irronneeseen tai vaurioituneeseen teräketjuun, huonoon kiinnityk- seen ja kuluneisiin tai vioittuneisiin rakenneosiin. Teräketjua irrotettaessa, on se ensin höllennettävä ketjun kiristysrenkaalla 13. Jos ketjun höllääminen unohtuu, saattaa se SDS-malleissa johtaa vaurioi- hin. Tarkista, että suojukset ja suojalaitteet ovat kun- nossa ja oikein asennettuja. Tarpeelliset korjaukset tai huoltotyöt on tehtävä ennen ketjusahan käyttä- mistä. Jos ketjusahaan, huolellisesta valmistus- ja koes- tusmenettelystä huolimatta tulisi vika, on korjaus an- nettava Bosch sopimushuollon tehtäväksi. Tyhjennä ehdottomasti öljysäiliö, ennen ketjusa- han lähettämistä. Poista tyhjentämisen ajaksi seula säiliöstä, ja muista laittaa se takaisin. Ilmoita ehdottomasti laitteen 10-numeroinen tilaus- numero kaikissa kyselyissä ja varaosatilauksissa! Tarkista teräketju ja laippa luvussa ”Teräketjun kiris- tys” selostetulla tavalla. Laipan ohjainura kuluu ajan mittaan. teräketjua vaih- dettaessa tulee laippa kääntää 180°, kulumisen ta- saamiseksi. SDS-malleissa täytyy laipassa sijaitseva ketjun kiris- tysnokka 16 asentaa uudelleen. Tarkista ketjupyörä 21. Jos se on kulunut tai vioittu- nut suuren kuormituksen johdosta, tulee se vaihtaa Bosch sopimushuollossa. Teräketju voidaan antaa ammattimaisesti teroitetta- vaksi jokaiseen Bosch-sopimushuoltoon. Voit myös itse teroittaa teräketjua Bosch ketjun teroituslait- teella tai käyttäen Dremel-Multi:a ja teroituslisä- osaa 1453. Noudata oheen liitettyä teroitusohjetta. Automaattinen ketjunvoitelu voidaan tarkistaa käyn- nistämällä saha ja pitämällä sen kärki maassa ole- van pahvin tai paperin suunnassa. Huom, älä kos- keta maata teräketjulla, pidä 20 cm turvaetäisyys. Jos paperiin tulee kasvava öljyjälki, öljyautomatiik- kaa toimii moitteettomasti. Jos täydestä öljysäiliöstä huolimatta ei öljyjälkeä näy, tulee lukea ”Vianetsintä” tai kääntyä Bosch-asiakaspalvelun puoleen. Teräketju ja laippa

Teräketjun ja laipan vaihto/ kääntäminen Teräketjun teroitus Öljy-automatiikan tarkistus Tarvikkeet

F016 L70 506 - Titel.book Seite 125 Dienstag, 23. Oktober 2007 1:28 13 125 • F016 L70 506 • TMS • 19.10.07Suomi - 126 Puhdistus Ketjun teroitus-/puhdistussarja......... F 016 800 262 Teräketjuöljy, 1 l ................................2 607 000 181 Muut tarvikkeet Käsineet.............................................2 607 000 134 Suojalasit.......................................... F 016 800 178 SNR 19 Kuulonsuojaimet (Melutason alenema 19 dB (A)).........2 607 990 042 SNR 24 Kuulonsuojaimet (Melutason alenema 24 dB (A)).........2 607 990 043 Puhdista ketjusahan muovikotelo ulkoa pehmeällä harjalla ja puhtaalla rievulla. Vettä, liuotinta tai kiillo- tusainetta ei saa käyttää. Poista kaikki lika, erityi- sesti moottorin tuuletusaukoista 27. Pura suojus 15, laippa ja ketju ja puhdista ne harjan avulla 1 – 3 tunnin käytön jälkeen. Poista harjalla kaikki lika suojuksen 15 alta, ketju- pyörästä 21 ja terälevyn kiinnityspinnoista. Puhdista öljysuutin 19 puhtaalla rievulla. Jos ketjun kiristysmekanismi on jäykkäliikkeinen poista kansi 29 suojuksesta 15, kierrä kiinnitys- kahva 14 ja ketjun kiristysrengas 13 vastakkaisiin suuntiin, niin, että mekanismin sisällä olevat likaker- rostumat irtoavat ja putoavat ulos. Koputa suojus 15 kevyesti puhtaaksi. Jos mekanismi on pahasti kiinni- liimautunut, voidaan se puhdistaa pehmeällä har- jalla tai paineilmalla. Älä koskaan käytä mitään työ- kaluja. Jos ketjusaha tullaan varastoimaan pidemmän ai- kaa, tulee teräketju ja terälevy puhdistaa. Varastoi ketjusaha turvallisessa paikassa, kuivana ja lasten ulottumattomissa. Vuodon estämiseksi tulee varmistaa, että laite ase- tetaan pois vaaka-asentoon (öljyn täyttöruuvi 4 ylös- päin suunnattuna). Jos saha säilytetään myyntipakkauksessa, on öljy- säiliö tyhjennettävä kokonaan. Puhdistus/Varastointi

F016 L70 506 - Titel.book Seite 126 Dienstag, 23. Oktober 2007 1:28 13 126 • F016 L70 506 • TMS • 19.10.07Suomi - 127 Seuraava taulukko osoittaa vikaoireita ja kertoo mitä on tehtävissä, jos kone joskus reistailee. Ellet taulukon avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun ottaa yhteyttä huoltopisteeseen. Huomio: Katkaise laitteelta virta ja irrota pistotulppa pistorasiasta ennen vianetsintää. Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toi- mittaa ympäristöystävälliseen uusiokäyttöön. Vain EU-maita varten: Älä heitä sähkötyökaluja talousjättei- siin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direk- tiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön. Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirus- tuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja sää- töä koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: +358 (09) 435 991 Fax: +358 (09) 870 2318 www.bosch.fi Vianetsintä Oire Mahdolliset syyt Korjaustoimenpide Ketjusaha ei toimi Takaiskujarru lauennut Saha ei saa virtaa Pistorasia viallinen Verkkojohto vaurioitunut Varoke viallinen Työnnä käsisuojus 5 takaisin asentoon ➊ niin, että punainen piste peittyy Tarkista sähkön syöttö Kokeile toista pistorasiaa, vaihda pistorasia tar- vittaessa Tarkista verkkojohto, vaihda tarvittaessa uuteen Vaihda varoke Ketjusaha toimii ajoittaisesti Verkkojohto vaurioitunut Huono kosketus ulkoisesti Huono kosketus sisäisesti Käynnistyskytkin viallinen Tarkista verkkojohto, vaihda tarvittaessa uuteen Käänny Bosch-keskushuollon puoleen Käänny Bosch-keskushuollon puoleen Käänny Bosch-keskushuollon puoleen Teräketju on kuiva Ei öljyä öljysäiliössä Öljysäiliön kannessa sijaitseva tuuletusaukko tukossa Öljyn virtauskanava tukossa Lisää öljyä Puhdista öljysäiliön kansi Avaa öljyn virtauskanava Ketjujarru/käynnis- tysjarru Ongelma etummaisen käsisuo- juksen kytkentämekanismissa Käänny Bosch-keskushuollon puoleen Ketju/laipan ohjain- kisko kuuma Ei öljyä öljysäiliössä Öljysäiliön kannessa sijaitseva tuuletusaukko tukossa Öljyn virtauskanava tukossa Ketju on liian kireä Ketju tylsä Lisää öljyä Puhdista öljysäiliön kansi Avaa öljyn virtauskanava Aseta ketjun kireys Teroita ketju tai vaihda uuteen Ketjusaha nyhtää, tärisee tai ei sahaa kunnolla Ketju liian löysä Ketju tylsä Ketju kulunut Ketjun hampaat osoittavat vää- rään suuntaan Aseta ketjun kireys Teroita ketju tai vaihda uuteen Vaihda ketju Asenna ketju uudelleen oikeaan suuntaan Hävitys Asiakaspalvelu ja asiakasneuvonta F016 L70 506 - Titel.book Seite 127 Dienstag, 23. Oktober 2007 1:28 13 127 • F016 L70 506 • TMS • 19.10.07Suomi - 128 Mitta-arvot annettu 2000/14/EY mukaan (etäisyys 1 m) ja DIN 50 144. Työkalun tyypillinen A-arvioitu melutaso: äänen pai- netaso 92 dB (A); äänentehotaso 103 dB (A). Käytä kuulosuojaimia! Tyypillisesti luokitettu kiihtyvyys on 11 m/s

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standar- doimisasiakirjojen vaatimusten mukainen EN 60 745, seuraavien direktiivien määräysten mu- kaisesti: 98/37/EY, 2000/14/EY, 2004/108/EY. EY-tyyppitodistus nro 210888100.01 CE valtuute- tusta koestuspaikasta nro 0344. 2000/14/EY: Taattu äänentehotaso L
