BRUKSANVISNING AKE 30 SET BOSCH

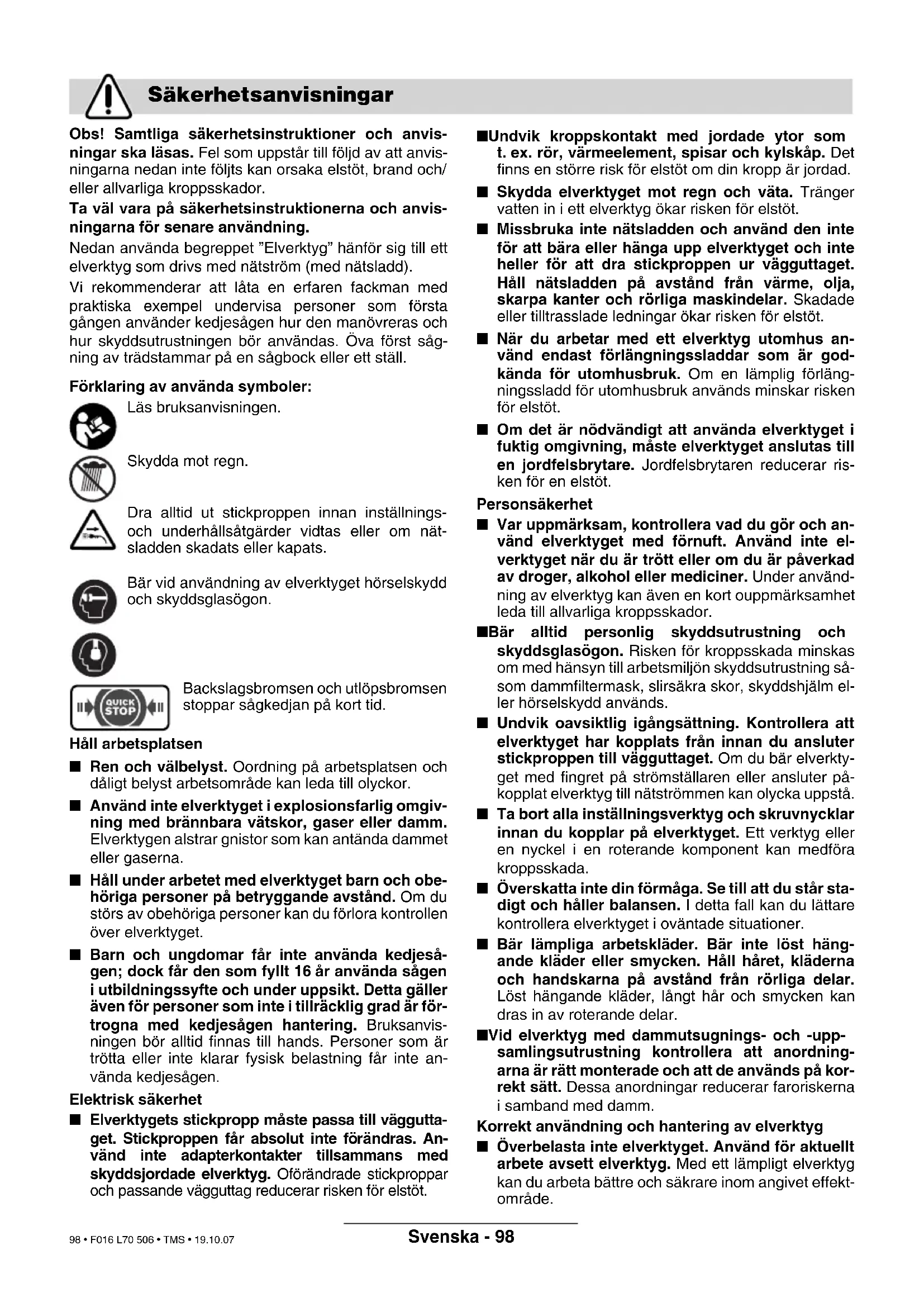

Ret til ændringer forbeholdes Overensstemmelseserklæring F016 L70 506 - Titel.book Seite 97 Dienstag, 23. Oktober 2007 1:28 13 97 • F016 L70 506 • TMS • 19.10.07Svenska - 98 Obs! Samtliga säkerhetsinstruktioner och anvis- ningar ska läsas. Fel som uppstår till följd av att anvis- ningarna nedan inte följts kan orsaka elstöt, brand och/ eller allvarliga kroppsskador. Ta väl vara på säkerhetsinstruktionerna och anvis- ningarna för senare användning. Nedan använda begreppet ”Elverktyg” hänför sig till ett elverktyg som drivs med nätström (med nätsladd). Vi rekommenderar att låta en erfaren fackman med praktiska exempel undervisa personer som första gången använder kedjesågen hur den manövreras och hur skyddsutrustningen bör användas. Öva först såg- ning av trädstammar på en sågbock eller ett ställ. Förklaring av använda symboler: Läs bruksanvisningen. Skydda mot regn. Dra alltid ut stickproppen innan inställnings- och underhållsåtgärder vidtas eller om nät- sladden skadats eller kapats. Bär vid användning av elverktyget hörselskydd och skyddsglasögon. Backslagsbromsen och utlöpsbromsen stoppar sågkedjan på kort tid. Håll arbetsplatsen ■ Ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. ■ Använd inte elverktyget i explosionsfarlig omgiv- ning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. ■ Håll under arbetet med elverktyget barn och obe- höriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. ■ Barn och ungdomar får inte använda kedjeså- gen; dock får den som fyllt 16 år använda sågen i utbildningssyfte och under uppsikt. Detta gäller även för personer som inte i tillräcklig grad är för- trogna med kedjesågen hantering. Bruksanvis- ningen bör alltid finnas till hands. Personer som är trötta eller inte klarar fysisk belastning får inte an- vända kedjesågen. Elektrisk säkerhet ■ Elverktygets stickpropp måste passa till väggutta- get. Stickproppen får absolut inte förändras. An- vänd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. ■ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. ■ Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. ■ Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. ■ När du arbetar med ett elverktyg utomhus an- vänd endast förlängningssladdar som är god- kända för utomhusbruk. Om en lämplig förläng- ningssladd för utomhusbruk används minskar risken för elstöt. ■ Om det är nödvändigt att använda elverktyget i fuktig omgivning, måste elverktyget anslutas till en jordfelsbrytare. Jordfelsbrytaren reducerar ris- ken för en elstöt. Personsäkerhet ■ Var uppmärksam, kontrollera vad du gör och an- vänd elverktyget med förnuft. Använd inte el- verktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under använd- ning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. ■ Bär alltid personlig skyddsutrustning och skyddsglasögon. Risken för kroppsskada minskas om med hänsyn till arbetsmiljön skyddsutrustning så- som dammfiltermask, slirsäkra skor, skyddshjälm el- ler hörselskydd används. ■ Undvik oavsiktlig igångsättning. Kontrollera att elverktyget har kopplats från innan du ansluter stickproppen till vägguttaget. Om du bär elverkty- get med fingret på strömställaren eller ansluter på- kopplat elverktyg till nätströmmen kan olycka uppstå. ■ Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. ■ Överskatta inte din förmåga. Se till att du står sta- digt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. ■ Bär lämpliga arbetskläder. Bär inte löst häng- ande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. ■ Vid elverktyg med dammutsugnings- och -upp- samlingsutrustning kontrollera att anordning- arna är rätt monterade och att de används på kor- rekt sätt. Dessa anordningar reducerar faroriskerna i samband med damm. Korrekt användning och hantering av elverktyg ■ Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effekt- område. Säkerhetsanvisningar F016 L70 506 - Titel.book Seite 98 Dienstag, 23. Oktober 2007 1:28 13 98 • F016 L70 506 • TMS • 19.10.07Svenska - 99 ■ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopp- las in eller ur är farligt och måste repareras. ■ Dra stickproppen ur vägguttaget innan inställ- ningar utförs, tillbehörsdelar byts ut eller elverk- tyget lagras. Denna skyddsåtgärd förhindrar oav- siktlig inkoppling av elverktyget. ■ Förvara elverktygen oåtkomliga för barn. Låt el- verktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de an- vänds av oerfarna personer. ■ Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kär- var, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktio- ner påverkas menligt. Låt skadade delar repare- ras innan elverktyget tas i bruk. Många olyckor or- sakas av dåligt skötta elverktyg. ■ Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. ■ Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som före- skrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används el- verktyget på icke ändamålsenligt sätt kan farliga situ- ationer uppstå. Service ■ Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Varningsanvisningar för kedjesågar: ■ När sågen är igång håll kroppen på betryggande avstånd från sågkedjan. Kontrollera innan sågen startas att sågkedjan går fritt. Under arbete med en kedjesåg kan en kort oaktsamhet leda till att klä- der eller kroppsdelar råkar in i sågkedjan. ■ Håll i kedjesågen med högra handen på bakre handtaget och med vänstra handen på främre handtaget. Om kedjesågen hålls i ett annat arbets- läge ökar risken för kroppsskada och får därför inte användas. ■ Bär skyddsglasögon och hörselskydd. Vid re- kommenderar ytterligare skyddsutrustnin för hu- vud, händer, ben och fötter. Lämplig skyddutrust- ning minskar risken för kroppsskada som kan orsa- kas av utkastat spånmaterial och oavsiktlig beröring av sågkedjan. ■ Arbeta inte med kedjesågen uppklättrad i ett träd. Risk för kroppsskada om kedjesågen används i ett träd. ■ Se till att du står stadigt och använd kedjesågen endast när du står på ett fast, säkert och plant un- derlag. Halt och instabilt underlag kan t.ex. vid an- vändning av stege leda till att man förlorar balansen och kontrollen över kedjesågen. ■ Räkna med att en gren som är under spänning vid sågning kan fjädra tillbaka. När spänningen i träfibrerna avlastas kan grenen träffa användaren och/eller göra kedjesågen okontrollerbar. ■ Var särskilt försiktig vid sågning av snårskog och unga träd. Tunt material kan hänga upp sig i sågkedjan och slå dig eller få dig ur jämvikt. ■ Bär kedjesågen i främre greppet med frånkopp- lad sågkedja och med bakåt riktat svärd. För transport och lagring av kedjesågen skall svärd- skyddet sättas på. En omsorgsfull hantering av ked- jesågen reducerar risken för en oavsiktlig beröring med den roterande sågkedjan. ■ Följ anvisningarna för smörjning, kedjespänning och tillbehörsbyte. En icke fackmässigt spänd eller smord sågkedja kan brista eller öka risken för bak- slag. ■ Håll handtagen torra, rena och fria från olja och fett. Med fett eller olja nedsmorda handtag är hala och kan leda till att kontrollen förloras. ■ Endast trävirke får sågas. Använd kedjesågen endast för de arbeten den är avsedd för – exem- pel: Kedjesågen får inte användas för sågning av plast, murverk eller byggmaterial som inte är i trä. Om kedjesågen används för icke ändamåls- enliga arbeten kan farliga situationer uppstå. Orsaker för och eliminering av bakslag: – Bakslag kan uppstå när svärdets nos berör ett före- mål eller om virket böjer sig och sågkedjan kläms fast. – En beröring med svärdnosen kan ofta leda till en oväntad bakåtriktad reaktion varvid svärdet slår uppåt och mot användaren. – Om sågkedjan kommer i kläm på styrskenans övre kant kan svärdet slå bakåt mot användaren. – Alla dessa reaktioner kan leda till att du förlorar kon- trollen över sågen och i värsta fall skadas. Lita inte uteslutande på den säkerhetsutrustning som finns monterad på kedjesågen. När du använder kedjeså- gen bör du själv vidta vissa åtgärder för att kunna ar- beta utan olyckor och skador. Bakslag uppstår till följd av missbruk eller felaktig han- tering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan: ■ Håll i sågen med båda händerna varvid tummen och fingrarna skall omsluta kedjesågens hand- tag. Håll kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Om lämp- liga åtgärder vidtagits kan användaren behärska bakslagskrafterna. Släpp aldrig greppet om kedjeså- gen. ■ Undvik en onormal kroppsställning och såga inte över skulderhöjd. Härvid undviks en oavsiktlig be- röring med svärdsnosen och möjliggör en bättre kon- troll över kedjesågen i oväntade situationer. ■ Använd alltid de reservsvärd och sågkedjor som tillverkaren föreskrivit. Andra reservsvärd och såg- kedjor kan leda till att kedjan brister eller till bakslag. ■ Följ tillverkarens anvisningar för skärpning och underhåll av sågkedjan. För låg djupgångsbe- gränsning ökar risken för bakslag. F016 L70 506 - Titel.book Seite 99 Dienstag, 23. Oktober 2007 1:28 13 99 • F016 L70 506 • TMS • 19.10.07Svenska - 100 Kedjesågen är avsedd för fällning av träd samt kap- ning av stockar, kvistar, plank, brädor mm och kan användas för snitt längs och tvärs mot virkets fiber- riktning. Sågen är inte lämplig för sågning av mine- raliska material. I denna instruktionsbok ingår anvisningar för korrekt montering och säker användning av kedjesågen. Läs noggrant dessa anvisningar. Maskinens delar ska försiktigt packas upp och kon- trolleras att ingenting fattas: – Kedjesåg – Skyddskåpa – Sågkedja – Svärd – Kedjeskydd – Sågkedjeolja (80 ml) – Bruksanvisning Saknas delar eller är de skadade ta genast kontakt med din återförsäljare. 1 Bakre handtag 2 Strömställare Till/Från 3 Inkopplingsspärr 4 Oljetanklock 5 Kedjebromsutlösning (handskydd) 6 Märkning ”Kedjebromsen fri” 7 Främre handtag 8 Noshjul 9 Kedjeskydd 10 Sågkedja 11 Svärd 12 Tagganslag 13 Kedjespännring, röd 14 Spännvred 15 Skyddskåpa 16 Kedjespännkam 17 Fästbult 18 Svärdsgejd 19 Oljemunstycke 20 Löp- och skärriktningssymbol 21 Kedjehjul 22 Kedjefångpinne 23 Stickpropp** 24 Serienummer **krav i vissa land I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen! Tekniska data Kedjesåg AKE 30-19 S AKE 35-19 S AKE 40-19 S Artikelnummer 3 600 H36 D.. 3 600 H36 E.. 3 600 H36 F.. Kedjespänning utan verktyg (SDS) ● ● ● Upptagen effekt [W] 1900 1900 1900 Kedjehastighet (på tomgång) [m/s] 12 12 12 Svärdlängd [cm] 30 35 40 Noshjul – ● ● Backslagsbroms ● ● ● Startbroms ● ● ● Sågkedjetyp 3/8" - 90 3/8" - 90 3/8" - 90 Drivlänkstjocklek [mm] 1,1 (0,043") 1,1 (0,043") 1,1 (0,043") Antal drivlänkar 45 52 57 Oljebehållarens volym [ml] 200 200 200 Automatisk kedjesmörjning ● ● ● Tagganslag ● ● ● Vikt utan nätsladd, ca. ** [kg] 4,2 4,3 4,4 Skyddsklass / II / II / II **uppmätt med svärd och kedja Anvisning: Kontrollera maskinens produktnummer på typskylten, handelsbeteckningarna för enskilda maskiner kan variera. Vid inkoppling uppstår kortvariga spänningsfall. Vid ogynnsamma nätförhållanden kan annan utrustning påverkas. Vid nä- timpedanser mindre än 0.25 ohm behöver man inte räkna med störning. Ändamålsenlig användning Inledning Leveransen omfattar Maskinens komponenter

F016 L70 506 - Titel.book Seite 100 Dienstag, 23. Oktober 2007 1:28 13 100 • F016 L70 506 • TMS • 19.10.07Svenska - 101 Säkert elsystem Din maskin är skyddsisolerad och kräver därför ingen jordning. Driftspänningen är 230 V AC, 50 Hz (för icke EU-länder 220 V, 240 V alltefter utförande). Använd endast godkända förlängningssladdar. An- vänd endast förlängningssladdar med beteckningen H07 RN-F eller IEC (60245 IEC 66). För drivning av elverktyget får endast förlängnings- sladdar med följande ledararea användas: – 1,0 mm

: maximal längd 40 m – 1,5 mm

: maximal längd 60 m – 2,5 mm

: maximal längd 100 m För ökad säkerhet rekommenderas montering av en jordfelsbrytare (RCD) med en felström på max. 30 mA används. Denna FI-brytare ska kontrolleras före varje användning. Hänvisning till produkter som inte saluförs i Stor- britannien: OBS: För din säkerhet är det viktigt att på maskinen monterad kontakt 23 ansluts till skarv- sladden 25, som bilden visar. Skarvsladdens kontaktdon måste skyddas mot stänkvatten, vara tillverkat av gummi eller försett med gummiöverdrag. För skarvsladden ska dragavlastning användas. Nätsladden ska regelbundet kontrolleras avseende skador och får användas endast om den är i gott skick. Skadad nätsladd får repareras endast i auktoriserad Bosch-verkstad. Kedjesågen får anslutas till nätströmmen först sedan den är fullständigt monterad. ■ När sågkedjan hanteras ska alltid skyddshand- skar användas. Montering av svärd och sågkedja

1. Packa försiktigt upp alla komponenter.

2. De båda pilarna på kedjespännringen 13 och

skyddskåpan 15 ska ställas mot varandra.

3. Ställ upp kedjesågen på en plan yta.

Endast sågkedjor med en drivlänkstjock- lek (spårbredd) på 1,1 mm får användas.

4. Lägg in sågkedjan 10 i spåret som löper runtom

svärdet 11. Kontrollera rätt löpriktning. Jämför kedjan med löpriktningssymbolen 20. Kontrollera att kedjespännkammen 16 pekar utåt.

5. Placera kedjelänkarna kring kedjehjulet 21 och

lägg sedan upp svärdet 11 så att de framför och bakom fästpinnen 17 liggande svärdgejderna 18 griper in i ovala hålet på svärdet 11.

6. Kontrollera att alla delar är korrekt monterade och

håll svärdet med kedjan i detta läge. Säkerhetsåtgärder Obs! Innan underhålls- eller rengöringsarbe- ten utförs, om kabeln kapats, skadats eller trasslat till sig ska kedjesågen frånkopplas och stickproppen dras ur uttaget. Varning! Berör inte roterande kedja. Använd aldrig kedjesågen i närheten av perso- ner, barn eller djur och använd den inte heller under påverkan av alkohol, narkotika eller medikament. Montering/spänning av sågkedja

7. Lägg exakt upp skyddskåpan och se till att kedje-

fångpinnen 22 ligger exakt i härför avsedd styr- öppning på skyddskåpan 15.

8. Skruva löst fast skyddskåpan 15 med spänn-

vredet 14. Sågkedjan är inte ännu spänd. Sågkedjan spänns enligt beskrivning under ”Spänning av sågkedja” punkt 1 – 7. Spänning av sågkedja Kedjespänningen ska kontrolleras innan arbetet på- börjas, efter ett par snitt och under sågning i interval- ler om 10 minuter. Speciellt vid nya sågkedjor måste man i början räkna med en viss töjning. Sågkedjans livslängd är huvudsakligen beroende på tillräcklig smörjning och korrekt spänning. Spänn inte en het sågkedja; efter avkylning krymper den och sitter sedan för kraftigt spänd på svärdet.

1. Ställ upp kedjesågen på en plan yta.

2. Vrid spännvredet 14 ca. 1 – 3 varv moturs för att

lossa svärdets infästning.3. Kontrollera att kedjelänkarna ligger korrekt i styr- spåren på svärdet 11 och på kedjehjulet 21.

4. Vrid den röda kedjespännringen 13 via rast-

stegen medurs tills rätt kedjespänning uppnåtts. Rastermekanismen hindrar kedjespänningen från att släppa. Går kedjespännringen 13 trögt måste spännvredet 14 lossas ytterligare genom vridning moturs. Spännvredet 14 får rotera när kedjespännringen 13 ställs in.

5. Sågkedjan 10 har inte korrekt spänning om den i

mitten kan lyftas upp ca. 3 – 4 mm. För kontroll dra upp sågkedjan med en hand mot sågens egenvikt.

6. Om sågkedjan 10 spänts för kraftigt lossa kejde-

spännringen 13 genom att vrida den moturs.

7. Vid optimalt spänd sågkedja 10 vrid spännvre-

det 14 medurs för fastspänning av svärdet 11. Använd inte verktyg. Viktigt: Kedjesågen levereras utan såg- kedjeolja. Kom ihåg att fylla på olja innan sågen tas i bruk. Används kedjesågen utan sågkedjeolja eller med en oljenivå som lig-ger under min-markeringen finns risk för attkedjesågen skadas.Kedjans livslängd och snitteffekt är beroende av att den smörjs optimalt. Därför smörjs sågkedjan under drift automatiskt med sågkedjeolja via oljemun-stycket 19.Påfyllning av oljetank: – Lägg upp kedjesågen med oljetanklocket 4 uppåt på ett lämpligt underlag. – Rengör partiet kring oljetanklocket 4 med en trasa och skruva sedan bort locket.– Filterinsatsen ska sitta kvar vid påfyllning.– Fyll oljetanken med biologiskt nedbrytbar Bosch-kedjesågsolja.– Se till att smuts inte tränger in i oljetanken. Skruvaåter fast tanklocket 4. Viktigt: För att säkerställa luftutbytet mellan oljetanken och omgivningen finns mellan fil-tret och oljetanklocket fyra små kompensa-tionskanaler ur vilka funktionsbetingat en mindre mängd olja kan rinna ut. Se till att sågen alltid läggs bort i vågrätt läge (oljetanklocket 4 uppåt).

F016 L70 506 - Titel.book Seite 102 Dienstag, 23. Oktober 2007 1:28 13 102 • F016 L70 506 • TMS • 19.10.07Svenska - 103 Använd uteslutande rekommenderad, biologiskt nedbrytbar smörjolja för att undvika skada på kedjesågen. Använd aldrig återvunnen olja eller spillolja. Om icke godkänd olja används, lämnas ingen garanti. Kontrollera nätspänningen! Kontrollera att ström- källans spänning överensstämmer med uppgifterna på maskinens typskylt. Maskiner märkta med 230 V kan även anslutas till 220 V. In- och urkoppling Håll kedjesågen enligt beskrivning i stycket ”An- vändning av kedjesåg”. För start av sågen tryck in inkopplingsspärren 3, tryck sedan ned strömställaren Till/Från 2 och håll den i detta läge. Inkopplingsspärren 3 kan nu släp- pas. För frånkoppling släpp strömställaren Till/Från 2. Sågen får inte bromsas upp med främre hand- skyddet (aktivering av kastbroms). Kedjesågen är utrustad med två skyddsanord- ningar: Utlöpsbromsen bromsar upp kedjan när strömstäl- laren Till/Från 2 släpps. Kedjebromsen är en skyddsmekanism som löser ut via främre handskyddet 5 när sågen kastar bakåt. Kedjan bromsas upp på kort tid. Funktionstesta då och då. Skjut främre handskyd- det 5 framåt (läge ➋) så att den röda punkten 28 blir synlig under märket 6 och slå helt kort på kedjeså- gen. Kedjan får nu inte starta. För upplåsning av kastbromsen dra främre handskyddet 5 bakåt (läge ➊) så att den röda punkten 28 under märket 6 täcks över. (se bild ) Innan sågning påbörjas Följande kontroller ska utföras före driftstart och re- gelbundet under sågning: –Är kedjesågen i funktionssäkert skick? – Är oljetanken påfylld? Kontrollera oljenivån i synglaset 26 innan arbetet påbörjas och regel- bundet under arbetets gång. Fyll på olja när olje- nivån sjunkit till synglasets undre kant. Full tank räcker för ca. 15 minuter sågning, men är givetvis beroende av pauser och arbetets intensitet. –Är kedjan korrekt spänd och skärpt? Kontrollera kedjespänningen under arbetet i intervaller om 10 minuter. Speciellt vid nya sågkedjor måste man räkna med ökad töjning. Sågkedjans till- stånd påverkar i hög grad sågens effekt. Endast välskärpta kedjor skyddar mot överbelastning. – Har kedjebromsen låst upp funktion kontrolle- rats? – Använder du den skyddsutrustning som behövs? Använd skyddsglasögon och hörselskydd. Vi re- kommenderar ytterligare skyddsutrustning för hu- vud, händer, ben och fötter. Lämpliga skyddsklä- der minskar risken för kroppsskada till följd av ut- slungade partiklar och vid oavsiktlig beröring av sågkedjan. Kast Ett kast uppstår när påkopplad kedjesåg plötsligt slungas uppåt eller bakåt; detta kan hända om svärdnosen berör virket eller om kedjan kommer i kläm. Vid kast kan sågen reagera på oförutsebart sätt och orsaka allvarliga kroppskador på person som använ- der sågen eller på personer som befinner sig inom sågområdet. Snitt i sidled, med lutning eller längsgående snitt måste utföras med stor försiktighet eftersom tagg- anslaget 12 inte kan användas i dessa fall. För undvikande av kast: – Lägg an kedjesågen möjligast plant. – Arbeta aldrig med lös, töjd eller kraftigt nedsliten sågkedja. – Skärp sågkedjan på föreskrivet sätt. – Såga aldrig över axelhöjd. – Använd inte sågnosen för sågning. – Håll alltid i kedjesågen med båda händerna. – Använd alltid en kasthämmande Bosch sågkedja. – Använd tagganslaget 12 som hävarm. – Se till att kedjan har rätt spänning. Allmänna anvisningar Håll alltid tag i kedjesågen med båda händerna, vänstra handen på främre handtaget och högra han- den på bakre handtaget. Omslut alltid handtagen med tummen och fingrarna. Sågning får aldrig ske med en hand. Se till att nätsladden är dragen bakåt och på betryggande avstånd från sågkedja och så- gat material; håll sladden i ett läge så att den inte kan fastna i kvistar och grenar. Se till att du under sågning står stadigt. Håll kedjesågen något till höger om kroppen. Kedjan måste rotera med full hastighet innan den läggs an mot virket. Använd tagganslaget 12 för att fixera kedjesågen på virket. Använd under såg- ning tagganslaget som hävarm. Start Backslagsbroms/startbroms Så här används kedjesågen

F016 L70 506 - Titel.book Seite 103 Dienstag, 23. Oktober 2007 1:28 13 103 • F016 L70 506 • TMS • 19.10.07Svenska - 104 Vid sågning av kraftiga grenar eller stockar lägg an tagganslaget längre ned. Dra kedjesågen bakåt för att lossa tagganslaget och lägg sedan an på nytt ännu längre ned. Dra inte ut sågen ur sågspåret. Vid sågning tryck inte för hårt mot sågkedjan utan låt den själv arbeta genom att via tagganslaget 12 ut- öva ett lätt hävarmstryck. Använd inte sågen med utsträckta armar. Försök inte sträcka dig mot svåråtkomliga ställen och såga aldrig uppklättrad på en stege. Såga aldrig över axelhöjd. Bästa sågresultat uppnås om kedjehastigheten inte tillåts sjunka till följd av överbelastning. Var försiktig vid sågsnittets slut. När sågen går fritt ändras oväntat viktfördelningen. Risk finns för att ben och fötter skadas. Dra ut sågen ur sågspåret med roterande kedja. Sågning av stockar Följande säkerhetsföreskrifter ska beaktas: Lägg upp stocken enligt bild och stöd den på så sätt att sågspåret inte går igen och klämmer fast sågkedjan. Kortare trästycken ska för sågning riktas upp och spännas fast. Såga endast föremål av trä Undvik att med sågked- jan beröra stenar och spikar då dessa kan slungas upp, skada sågkedjan och orsaka allvarliga kropps- skador hos användaren eller personer som står i närheten av arbetsområdet. Se till att påkopplad såg inte berör trådstängsel eller marken. Sågen är inte avsedd för gallring/röjning av tunna kvistar. Längsgående snitt ska utföras med stor uppmärksam- het då tagganslaget 12 inte kan användas för detta ar- bete. Styr sågen i liten vinkel för att undvika kast. Vid sågning på sluttning stå alltid ovanför eller på si- dan om stammen eller liggande virke. Se upp för stubbar, grenar, rötter mm som innebär snubblingsrisk. Sågning av virke under spänning Vid sågning av kvistar eller träd som sitter i spänn är olycksriskerna speciellt stora. Iaktta största försiktig- het. Dylika arbeten får utföras endast av utbildad personal. Stöds virket på båda sidorna, såga först uppifrån (Y) en tredjedel av stammens diameter och kapa däref- ter från undre sidan (Z) på samma ställe för att hin- dra att virket splittras och sågen kommer i kläm. Undvik att beröra marken med sågkedjan. Stöds vir- ket endast på den ena sidan, såga först från undre sidan (Y) en tredjedel av stammens diameter uppåt och kapa sedan stammen från övre sidan (Z) på samma ställe för att hindra att virket splittras och så- gen kommer i kläm. Fällning av träd Använd alltid en hjälm som skydd mot nedfallande grenar. Med kedjesågen får endast träd fällas vars stam- diameter är mindre än svärdets längd. ➊ Säkra arbetsområdet. Kontrollera att varken personer eller djur uppehåller sig inom trädets fallområde. Försök aldrig få loss en inklämd såg med motorn igång. Använd träkilar för att få ut sågkedjan. Om två eller flera personer arbetar inom samma om- råde ska avståndet mellan personerna vara minst dubbelt så långt som trädet. Vid fällning av träd bör man se till att andra personer inte utsätts för risker, att distributionsledningar inte skadas och att inga sakskador uppstår. Om ett träd råkar beröra en dist- ributionsledning ska energiverket underrättas ome- delbart. Vid sågning på sluttning ska kedjesågens använ- dare stå ovanför det träd som fälls, eftersom det fällda trädet troligen kommer att rulla eller slira ned- för sluttningen. ➋ Före fällning bör en reträttväg planeras och even- tuellt röjas. Reträttvägen bör väljas snett bakåt från väntad fallinje. ➌ Före fällning bör hänsyn tas till trädets naturliga lutning, grenarnas lägen och vindriktningen för att kunna bedöma trädets fällriktning. Ta bort smuts, stenar, lös bark, spikar och ståltrådar från trädet. Riktskär: Såga ett skär (X – W) till ett djup på en 1/ 3 av trädets diameter i rät vinkel mot fällriktningen. Såga först det undre vågräta riktskäret. Härvid und- viks inklämning av sågkedja eller styrskena vid såg- ning av övre riktskär. Fällskär: Fällskäret (Y) måste sågas minst 50 mm ovanför det vågräta riktskäret. Fällskäret bör vara parallellt med riktskäret. Gör fällskäret endast så djupt att en brytmån blir kvar (brytlist) som fungerar som ett gångjärn. Brytmånen hindrar trädet från att vrida sig och falla i fel riktning. Såga inte av brytmå- nen. När fällskäret närmar sig brytmånen bör trädet börja falla. Om det visar sig att trädet inte kommer att falla i önskad riktning eller det lutar bakåt och eventuellt klämmer fast sågkedjan, ska sågningen avbrytas och skäret öppnas med hjälp av kilar i trä, plast eller aluminium.så att trädet faller i önskad riktning. När trädet börjar falla, ska kedjesågen tas ur skäret, frånkopplas och läggas bort samt den som sågat ska lämna riskområdet via planerad reträttväg. Se till att du inte snavar över grenar och kvistar som fallit ned. Genom inslagning av en kil (Z) i vågräta snittet måste nu trädet fällas. Se upp för nedfallande grenar och kvistar när trädet börjar falla.

F016 L70 506 - Titel.book Seite 104 Dienstag, 23. Oktober 2007 1:28 13 104 • F016 L70 506 • TMS • 19.10.07Svenska - 105 Kvistning Vid kvistning kapas kvistarna på fällt träd. Kapa sist större kvistar som är riktade nedåt och som stö- der trädet. Kapa mindre kvistar med ett snitt som bil- den visar. Kvistar som står under spänning ska ka- pas underifrån uppåt för att undvika att sågen kläms fast. Kapning av trädstam Vid kapning sågas fällt träd i bitar. Se till att du står stadigt och fördelar kroppsvikten lika på båda fötterna. Om möjligt ska stammen stödas med kvis- tar, balkar eller kilar. Följ de enkla anvisningarna för lätt sågning. Om trädstammen över hela längden ligger an mot underlaget kapas stammen uppifrån. Om trädstammen enligt figur ligger an endast på en ända, såga först 1/3 av stammens diameter från undre sidan och sedan resten uppifrån mot under- skäret. Om trädstammen enligt figur ligger an mot båda ändorna, såga först 1/3 av stammens diameter från övre sidan och sedan 2/3 från undre sidan mot över- skäret. Vid sågning på sluttning, stå alltid ovanför träd- stammen som figuren visar. För att vid “genomsåg- ningsmomentet” bibehålla full kontroll över sågen, reducera mottrycket vid slutet av kapningen utan att lossa det stadiga greppet om kedjesågens handtag. Se till att sågkedjan inte berör marken. När snittet är färdigt vänta tills sågkedjan stannat innan du tar bort kedjesågen ur skäret. Koppla från kedjesågens mo- tor innan du går till nästa träd. Innan underhåll utförs ska stickproppen dras ur vägguttaget. Märk: Lång och tillförlitlig drift kan endast garanteras om följande underhållsarbeten regelbundet utförs. Kontrollera regelbundet kedjesågen avseende de- fekter som t. ex. lös, avhoppad eller skadad såg- kejda, lösa skruvförband och slitna eller skadade komponenter. Avspänn sågkedjan med kedjespännringen 13 innan den tas bort. Glöm inte att avspänna kedjan i annat fall kan SDS-enheten skadas. Kontrollera att kåporna och skyddsanordningarna är felfria och korrekt monterade. Nödvändiga repara- tioner eller underhållsarbeten ska utföras innan kedjesågen tas i bruk. Om i kedjesågen trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utfö- ras av auktoriserad serviceverkstad för Bosch el- verktyg. Före transport av kedjesåg ska oljetanken ovill- korligen tömmas. För tömning ta bort silen ur tanken och återmontera den efter utförd töm- ning. Var vänlig ange vid förfrågningar och reservdels- beställningar produktens artikelnummer som består av 10 tecken. Kontrollera sågkedjan och svärdet enligt avsnitt ”Spänning av sågkedja”. Svärdets styrspår slits med tiden. Vid byte av såg- kedja sväng svärdet 180° för att kompensera förslit- ningen. På SDS-modeller måste kedjespännkammen 16 på svärdet monteras om. Kontroll av kedjehjul 21. Om kedjehjulet till följd av hög belastning slitits eller skadats måste det bytas ut på en serviceverkstad. Sågkedjan kan på yrkesmässigt sätt efterslipas hos en auktoriserad serviceverkstad för Bosch-elverk- tyg. Med kedjeskärpanordningen från Bosch eller Dremel-Multi med slipinsats 1453 kan du även själv skärpa kedjan. Beakta bifogad slipanvisning. Den automatiska kedjesmörjningens funktion kan enklast kontrolleras genom att starta sågen och se- dan hålla sågnosen mot ett papp eller papper på marken. Obs! Berör inte marken med sågkedjan, håll ett säkerhetsavstånd på 20 cm. Om oljespåret tilltar fungerar oljeautomatiken felfritt. Om olja inte matas ut även om oljetanken är full, slå upp under ”Felsökning” eller uppsök Bosch-serviceverkstad. Sågkedja och svärd

Underhåll och rengöring

Byte/vändning av sågkedja och svärd Skärpning av sågkedja Kontroll av oljeautomatik Tillbehör

F016 L70 506 - Titel.book Seite 105 Dienstag, 23. Oktober 2007 1:28 13 105 • F016 L70 506 • TMS • 19.10.07Svenska - 106 Rengöring Kedjeskärpnings-/rengöringsset....... F 016 800 262 Kedjesågolja, 1 liter ...........................2 607 000 181 Ytterligare tillbehör Handskar ...........................................2 607 000 134 Skyddsglasögon ............................... F 016 800 178 SNR 19 Hörselskydd (Ljudnivåminskning 19 dB (A)) ..........2 607 990 042 SNR 24 Hörselskydd (Ljudnivåminskning 24 dB (A)) ..........2 607 990 043 Rengör kedjesågens plasthus med en mjuk borste och en ren trasa. Använd varken vatten, lösnings- medel eller polermedel. Avlägsna alla föroreningar, speciellt då från motorns ventilationsöppningar 27. Efter 1 till 3 timmars drift ska skyddskåpan 15, svärdet och kedjan demonteras och rengöras med en borste. Rengör området under skyddskåpan 15, kedje- hjulet 21 och svärdfästet från föroreningar. Rengör oljemunstycket 19 med en ren trasa. Om kedjans spänningsmekanism i skyddskå- pan 15 kärvar, ta bort locket 29, vrid spännvredet 14 och kedjespännringen 13 mot varandra så att be- läggningar i mekanismens inre lossar och faller ut nedåt. Renknacka lätt skyddskåpan 15, vid kraftigt hopklibbad mekanism rengör med en mjuk borste el- ler tryckluft; verktyg får absolut inte användas. Om kedjesågen ska lagras under en längre tid, ren- gör sågkedjan och svärdet. Kedjesågen ska lagras på ett säkert och torrt ställe som är oåtkomligt för barn. För att undvika utrinnande olja rinner ska sågen läg- gas bort i vågrätt läge (oljepåfyllningsskruven 4 rik- tad uppåt). Vid förvaring i säljförpackningen måste oljetanken vara fullständigt tömd. Tabellen nedan anger felsymptomer och hur dessa kan åtgärdas om maskinen någon gång skulle krångla. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet ta kontakt med din serviceverkstad. Obs! Frånkoppla maskinen och dra ut stickproppen innan felsökningen påbörjas. Rengöring/Lagring

Felsökning Symptom Möjliga orsaker Åtgärd Kedjesågen fungerar inte Kastbromsen har löst ut Strömförsörjning saknas Vägguttaget defekt Nätsladden skadad Säkring defekt Dra handskyddet 5 tillbaka till läget ➊ så att den röda punkten är täckt Kontrollera strömförsörjningen Prova med annan strömkälla, byt vid behov Kontrollera nätsladden, byt vid behov Byt ut säkringen Kedjesågen arbetar intermit- tent Nätsladden skadad Extern glappkontakt Intern glappkontakt Strömställaren defekt Kontrollera nätsladden, byt vid behov Uppsök Bosch serviceverkstad Uppsök Bosch serviceverkstad Uppsök Bosch serviceverkstad Sågkedjan torr Ingen olja i oljetanken Oljetanklockets ventilationshål tilltäppta Oljeutloppskanalen tilltäppt Fyll på olja Rengör oljetanklocket Åtgärda oljeutloppskanalen Backslagsbroms/ startbroms Problem med kopplingsmekanism i främre handskyddet Uppsök Bosch serviceverkstad Kedjan/styr- skenan heta Ingen olja i oljetanken Oljetanklockets ventilationshål tilltäppta Oljeutloppskanalen tilltäppt Kedjespänningen för hög Kedjan är oskarp Fyll på olja Rengör oljetanklocket Åtgärda oljeutloppskanalen Ställ in kedjespänningen Efterslipa eller byt ut kedjan Kedjesågen rycker, vibrerar eller sågar ej korrekt Kedjespänningen för lös Kedjan är oskarp Kedjan försliten Sågtänderna riktade åt fel håll Ställ in kedjespänningen Efterslipa eller byt ut kedjan Byt ut kedjan Montera sågkedjan på nytt med tänderna i rätt riktning F016 L70 506 - Titel.book Seite 106 Dienstag, 23. Oktober 2007 1:28 13 106 • F016 L70 506 • TMS • 19.10.07Svenska - 107 Elverktyg, tillbehör och förpackning ska omhänder- tas på miljövänligt sätt för återvinning. Endast för EU-länder: Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/ EG för elektriska och elektroniska ap- parater och dess modifiering till natio- nell rätt måste obrukbara elverktyg omhändertas separat och på miljö- vänligt sätt lämnas in för återvinning. Kundservicen ger svar på frågor beträffande repara- tion och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och in- ställning av produkter och tillbehör. Swenska Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Mätvärdena har tagits fram baserande på 2000/14/EG (1 m avstånd) och DIN 50 144. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 92 dB (A); ljudeffektnivå 103 dB (A). Använd hörselskydd! Den beräknade accelerationen är i typiska fall 11 m/s

Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 60 745, enligt be- stämmelserna i direktiven 98/37/EG, 2000/14/EG, 2004/108/EG. EG-typprovning nr. 210888100.01 CE utförd av no- tificerad provningsanstalt nr. 0344. 2000/14/EG: Garanterad ljudeffektnivå L
