KASUTUSJUHEND 3540 CA SKIL

EL-vastavusdeklaratsioon Harjadeta kompaktne universaalsaag Tootenumber Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega. Tehnilised dokumendid saadaval:

• See tööriist on ette nähtud puidu, puitlaastplaadi, vineeri, alumiiniumi, plaatide, kivi, plasti ja kergete ehitusmaterjalide piki- ja põikisuunaliseks saagimiseks nii sirge lõikega kui ka kuni 45-kraadise nurga all.

• Tööriist pole mõeldud professionaalseks kasutamiseks.

• Lugege käesolev kasutusjuhend hoolikalt läbi ja hoidke alles.3 TEHNILISED ANDMED 1

A Kuuskantvõti B Kuuskantvõtme hoidik

• Zavedajte se, da garancija ne vključuje poškodb zaradi preobremenitve orodja ali nepravilne rabe (glede SKILovih garancijskih pogojev obiščite www.skil.com ali povprašajte prodajalca).146 maandatud, suureneb elektrilöögi oht. c) Ärge jätke elektritööriistu vihma kätte ega niisketesse tingimustesse. Vee sattumine elektritööriista sisse suurendab elektrilöögi ohtu. d) Ärge rikkuge juhet. Ärge kasutage juhet elektritööriista kandmiseks või tõmbamiseks ja ärge tõmmake juhtmest, kui soovite pistikut pistikupesast eemaldada. Vältige juhtme kokkupuudet kuumade esemete, õli, teravate servade või liikuvate osadega. Kahjustatud või puntras juhe suurendab elektrilöögi ohtu. e) Elektritööriistaga välitingimustes töötamiseks kasutage välitingimustesse sobivat pikendusjuhet. Välitingimustesse sobiva juhtme kasutamine vähendab elektrilöögi ohtu. f) Kui peate kindlasti tööriista märjas kohas kasutama, kasutage seadet, mille toite tagab jääkvooluseade (RCD). RCD kasutamine vähendab elektrilöögi ohtu.

a) Olge tähelepanelik, töötage hoolikalt ja rakendage tervet mõistust. Ärge kasutage elektritööriista, kui olete väsinud, või rohtude, alkoholi või narkootikumide mõju all. Vaid hetkeline tähelepanematus elektritööriista kasutamisel võib põhjustada raskeid kehavigastusi. b) Kasutage isikukaitsevahendeid. Kandke alati silmakaitsevahendeid. Töötingimustele vastava kaitsevarustuse (nt tolmumaski, mittelibisevate turvakingade, kiivri või kuulmiskaitsevahendite) kasutamine vähendab kehavigastuste ohtu. c) Ennetage tööriista tahtmatut käivitamist. Enne tööriista vooluvõrgu ja/või akuplokiga ühendamist ning enne tööriista kandmist või üles tõstmist veenduge, et lüliti on mitteaktiivses asendis. Elektritööriistade kandmine sõrme lülitil hoides või akuploki ühendamine, kui lüliti on sisse lülitatud, põhjustab õnnetusi. d) Enne tööriista sisselülitamist eemaldage sellelt kõik reguleerimis- ja mutrivõtmed. Elektritööriista pöörleva osa külge unustatud võtmed vms tööriistad võivad põhjustada kehavigastusi. e) Ärge küünitage liiga kaugele. Töötage ainult kindlal pinnal ja kohtades, kus pole ohtu tasakaalu kaotada. Nii säilitate ootamatutes olukordades parema kontrolli elektritööriista üle. f) Vältige oma juuste ja riiete kokkupuudet liikuvate osadega. Avarad rõivad, ehted ja pikad juuksed võivad liikuvate osade vahele kinni jääda. g) Kui tootega on kaasas vahendid tolmuärastus- ja kogumisseadmete ühendamiseks, siis veenduge, et need seadmed on korralikult ühendatud ja asjakohases kasutuses. Tolmukogumisseadmete kasutamine vähendab tolmuga seotud ohtusid. h) Kui seade on teile sagedase kasutamise tulemusel harjumuspäraseks saanud, ärge laske ennast lõdvaks ega ignoreerige tööriista kasutamise ohutusreegleid. Hooletuse tõttu võite saada tõsiseid vigastusi ka sekundi murdosa jooksul.

4) ELEKTRITÖÖRIISTA KASUTAMINE JA HOOLDUS

a) Ärge rakendage elektritööriista kasutamisel jõudu. Kasutage konkreetseks tööks sobivat elektritööriista. Sobiva elektritööriistaga sobival kiirusel töötades saate töö valmis kiiresti ja ohutult. C Käepide D Päästik E Ohutuslüliti F Spindlilukustusnupp G Tolmueraldusport H Tolmuimeja adapter

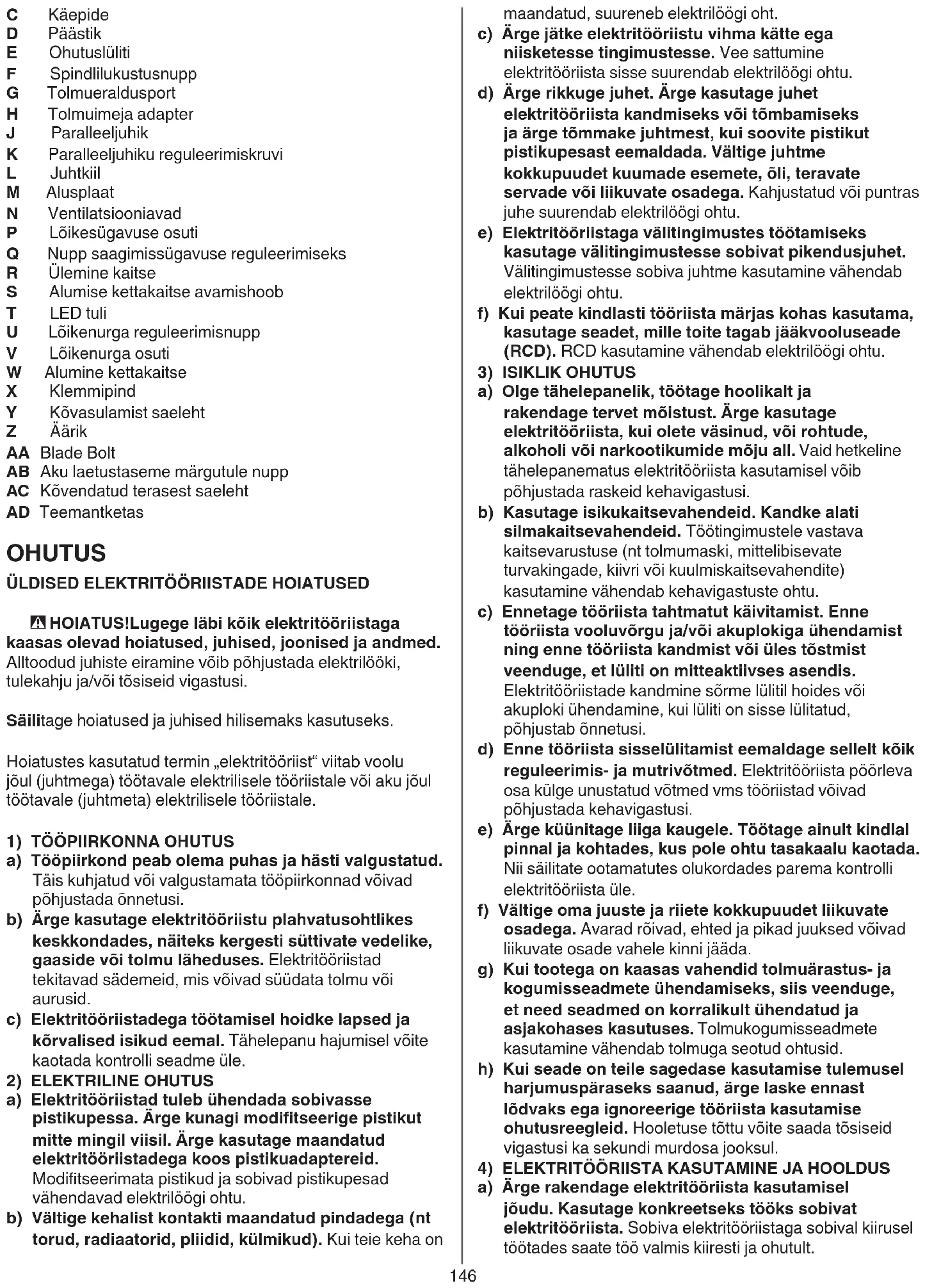

J Paralleeljuhik K Paralleeljuhiku reguleerimiskruvi L Juhtkiil M Alusplaat N Ventilatsiooniavad

P Lõikesügavuse osuti Q Nupp saagimissügavuse reguleerimiseks R Ülemine kaitse S Alumise kettakaitse avamishoob T LED tuli U Lõikenurga reguleerimisnupp V Lõikenurga osuti W Alumine kettakaitse X Klemmipind Y Kõvasulamist saeleht Z Äärik AA Blade Bolt AB Aku laetustaseme märgutule nupp AC Kõvendatud terasest saeleht AD Teemantketas OHUTUS

ÜLDISED ELEKTRITÖÖRIISTADE HOIATUSED

- HOIATUS!Lugege läbi kõik elektritööriistaga kaasas olevad hoiatused, juhised, joonised ja andmed. Alltoodud juhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või tõsiseid vigastusi. Säilitage hoiatused ja juhised hilisemaks kasutuseks. Hoiatustes kasutatud termin „elektritööriist“ viitab voolu jõul (juhtmega) töötavale elektrilisele tööriistale või aku jõul töötavale (juhtmeta) elektrilisele tööriistale.

1) TÖÖPIIRKONNA OHUTUS

a) Tööpiirkond peab olema puhas ja hästi valgustatud. Täis kuhjatud või valgustamata tööpiirkonnad võivad põhjustada õnnetusi. b) Ärge kasutage elektritööriistu plahvatusohtlikes keskkondades, näiteks kergesti süttivate vedelike, gaaside või tolmu läheduses. Elektritööriistad tekitavad sädemeid, mis võivad süüdata tolmu või aurusid. c) Elektritööriistadega töötamisel hoidke lapsed ja kõrvalised isikud eemal. Tähelepanu hajumisel võite kaotada kontrolli seadme üle.

2) ELEKTRILINE OHUTUS

a) Elektritööriistad tuleb ühendada sobivasse pistikupessa.Ärgekunagimoditseerigepistikut mitte mingil viisil. Ärge kasutage maandatud elektritööriistadega koos pistikuadaptereid. Moditseerimata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. b) Vältige kehalist kontakti maandatud pindadega (nt torud, radiaatorid, pliidid, külmikud). Kui teie keha on147 akuplokki või tööriista vale temperatuuri juures (vt juhiseid). Valesti või valel temperatuuril laadimine võib kahjustada akut ja suurendada tulekahju ohtu.

a) Laskeomaakutööriistahooldadakvalitseeritud remonditehnikul, kes kasutab ainult identseid originaalvaruosi. See tagab elektritööriista ohutuse. b) Ärge kunagi hooldage kahjustunud akuplokke. Akuplokkide hooldust võib teostada ainult tootja või volitatud teeninduskeskus.

KETASSAE KASUTAMISE OHUTUSEESKIRJAD

Lõikamisprotseduurid a) OHT! Hoidke käed lõikekohast ja terast eemal. Kui mõlemad käed hoiavad saagi, ei saa tera neid lõigata. b) Ärge pange kätt tooriku alla. Kaitsepiire ei kaitse teid tera eest töödeldava detaili alumisel poolel. c) Reguleerige lõikesügavust vastavalt tooriku paksusele. Töödeldava detaili alt võib paista vähem kui üks tera hammas. d) Ärge kunagi hoidke toorikut lõikamise ajal käes ega jala peal/kohal. Kinnitage toorik stabiilsele alusele. Keha kokkupuute, tera kinnikiilumise ja seadme üle kontrolli kaotamise minimeerimiseks on oluline detail korralikult toestada. e) Hoidke elektritööriistu ainult isoleeritud haardepindadest, kui teostate töid, mille käigus lõiketera võib puutuda kokku peidetud juhtmetega. Voolu all olevate juhtmetega kokku puutuvad lõiketerad võivad tööriista metallosad voolu alla viia ning kasutaja võib saada elektrilöögi. f) Lõhestamisel kasutage alati kelku või sirget servajuhikut. See suurendab lõike täpsust ja vähendab tera kinnikiilumise tõenäosust. g) Kasutage alati õige suuruse ja kujuga (rombilise või ümara) teljeavaga lõiketerasid. Sae paigaldusriistvaraga mitte kokku sobivad lõiketerad töötavad ebaühtlaselt ja võivad põhjustada seadme üle kontrolli kaotamise. h) Ärge kunagi kasutage teral kahjustatud või valesid seibe või polti. Lõiketera seibid ja polt on loodud spetsiaalselt teie sae jaoks, et tagada selle optimaalne jõudlus ja ohutu kasutamine. Tagasilöögi põhjused ja asjakohased hoiatused - Tagasilöök on äkiline reaktsioon kokkusurutud, kinnikiilunud või joondusest väljas saeterale, mille tagajärjel tõuseb kontrollimatu saag toorikust üles ja paiskub kasutaja suunas. - Kui saelõige surub lõiketera kokku või lõiketera saelõikesse kinni kiilub, jääb tera seisma ja mootori tõuge lükkab seadet kiiresti kasutaja suunas. - Kui lõiketera paindub või on lõiketera joondusest väljas, võivad tera tagumise serva hambad puidu pealmisesse pinda tungida, põhjustades tera saelõikest väljaliikumise ning kasutaja poole paiskumise. Tagasilöök on sae väärkasutuse ja/või ebakorrektsete töövõtete või -tingimuste tagajärg ning seda saab vältida alltoodud asjakohaste ettevaatusabinõude rakendamisega. b) Ärge kasutage elektritööriista, mida ei saa lülitist sisse ega välja lülitada. Elektritööriistad, mille lüliti ei tööta, on ohtlikud ja tuleb parandada. c) Eemaldage pistik vooluvõrgust ja/või akuplokk seadme küljest, kui see on eemaldatav, enne seadme kohandamist, tarvikute vahetamist või elektritööriista hoiustamist. Selliste ohutusmeetmete rakendamisel vähendate elektritööriista tahtmatu käivitamise võimalust. d) Elektritööriistu, mida te hetkel ei kasuta, hoidke lastele kättesaamatus kohas ning ärge lubage nendega töötada isikutel, kes pole tööriistade tööpõhimõtete või käesoleva juhendiga tutvunud. Koolitamata isikute käes on elektritööriistad ohtlikud. e) Hooldage nii elektritööriistu kui tarvikuid. Kontrollige, et liikuvad komponendid on korrektselt joondatud ja kinnitatud ning ükski osa ei ole katki, ning jälgige ka muid aspekte, mis võiksid elektritööriista tööd mõjutada. Kahjustatud elektritööriist tuleb enne kasutamist parandada. Halvasti hooldatud elektritööriistad põhjustavad palju õnnetusi. f) Hoidke oma lõiketööriistad teravad ja puhtad. Korralikult hooldatud ja teravate servadega lõikevahendid ei kiilu nii kergesti kinni ja on lihtsamini kontrollitavad. g) Kasutage elektritööriista, selle tarvikuid, tööriistaosi jm vastavalt käesolevale juhendile, võttes arvesse töötingimusi ja teostatavat tööd. Elektritööriista mittesihipärane kasutamine võib põhjustada ohtlikke olukordi. h) Hoidke käepidemed ja haardepinnad kuivad ja puhtad ning vältige neile õli ja rasva sattumist. Libedad käepidemed ja haardepinnad takistavad seadme ohutut kasutamist ja käsitsemist ootamatutes olukordades.

5) AKUSEADMETE KASUTAMINE JA HOOLDUS

a) Kasutage laadimiseks ainult tootja poolt ette nähtud laadijaid. Akulaadija, mis sobib teatud tüüpi akuplokile, võib põhjustada tulekahju ohtu, kui seda kasutada mõne teise akuplokiga. b) Kasutage elektritööriistu ainult nende jaoks ette nähtud akuplokkidega. Mõne muu akuploki kasutamine võib põhjustada vigastuste ja tulekahju ohtu. c) Kui akuplokki ei kasutata, hoidke seda eemal muudest metallesemetest nagu kirjaklambrid, mündid, võtmed, naelad, kruvid ja muud väikesed metallesemed, mis võivad klemmide vahel ühenduse luua. Akuklemmide lühiühendus võib põhjustada põletushaavu või tulekahju. d) Valedes tingimustes kasutamisel võib akust vedelikku välja tulla; vältige kokkupuudet. Kokkupuute korral loputada veega. Kui vedelik satub silma, pöörduge lisaks ka arsti poole. Akust erituv vedelik võib põhjustada ärritust või põletusi. e) Ärgekasutagekahjustunudvõimoditseeritud akuplokki või tööriista. Kahjustunud või moditseeritud akud võivad toimida ettearvamatult, mille tagajärjeks võivad olla tulekahju, plahvatus või vigastuste oht. f) Vältige akuploki või tööriista kokkupuudet tule või liiga kõrge temperatuuriga. Kokkupuude lahtise tule või temperatuuriga üle 130 °C võib põhjustada plahvatuse. g) Järgige kõiki laadimisjuhiseid ja ärge laadige148 ka aega, mille jooksul lõiketera pärast lüliti vabastamist peatub.

• Tööriista kasutaja peab olema vähemalt 16-aastane.

• Tööriist ei sobi märglõigete tegemiseks

• Asbesti sisaldava materjali töötlemine on keelatud (asbesti peetakse kantserogeenseks).

• Pliid sisaldavat värvi, mõningaid puiduliike, mineraale ja metalli sisaldavad materjalid eraldavad tolmu, mis võib olla kahjulik (kokkupuude tolmuga või selle sissehingamine võib seadme kasutajal või läheduses viibivatel inimestel põhjustada allergilisi reaktsioone ja/või hingamisteede haigusi); kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueraldusseadmega.

• Teatud tüüpi tolm on klassitseeritud kantserogeensena (nt tammest ja pöögist eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueraldusseadmega.

• Erinevate materjalide töötlemisel tekkiva tolmu käitlemisel tuleb järgida kehtivaid nõudeid.

• Ärge kasutage seda saagi koos saelauaga

• Enne tööriista reguleerimist või tarvikute vahetust võtke aku välja LISATARVIKUD

• SKIL tagab seadme häireteta töö üksnes originaaltarvikute kasutamisel

• Kasutage üksnes saekettaid, mis vastavad käesolevas kasutusjuhendis esitatud andmetele ning mis on kontrollitud ja tähistatud vastavalt standardile EN 847-1, kui need on mõeldud kasutamiseks puidu ja puidusarnaste materjalidega.

• Kasutage vaid neid tarvikuid, mille lubatud pöörete arv on vähemalt sama suur nagu maksimaalsed tühikäigupöörded

• Kasutage ainult vähemalt 115 mm ja maksimaalselt 120 mm läbimõõduga saetera/lõikeketast spindliavaga 9,5 mm

• Ärge kunagi kasutage selles tööriistas lihvkettaid

• Käsitsege ja hoidke tarvikuid ettevaatlikult

• Määrake lõigatava materjali jaoks õige saetera. ENNE KASUTAMIST

• Vältige töödeldavas esemes olevatest kruvidest, naeltest vms põhjustatud kahjustusi; eemaldage need enne töö alustamist.

• Enne saagimise alustamist eemaldage kõik nii töödeldava materjali peal- kui allpool lõikejoonel asuvad takistused

• Kinnitage toorik (ksaatoriga kinnitatud või kruustangide vahele pandud toorik püsib kindlamini paigal kui lihtsalt käega hoides).

• Varjatult paiknevate edastusliinide avastamiseks kasutage sobivaid detektoreid või pöörduge kohaliku elektri-, gaasi- või vee-ettevõtte poole (kokkupuude elektrijuhtmetega võib põhjustada tulekahju- ja elektrilöögiohu; gaasitorustiku vigastamisel võib tekkida plahvatusoht; veetorustiku vigastamisega kaasneb materiaalne kahju või elektrilöögioht) KASUTAMISE AJAL

• Töötamise ajal võib müratase ületada 85 dB(A); kandke kuulmiskaitsevahendeid a) Hoidke saagi tugevasti ja viige oma käed asendisse, milles saate tagasilöögijõududele vastu astuda. Asetage oma keha terast ühele või teisele poole, kuid mitte teraga ühele joonele. Tagasilöögi tõttu võib saag tagasi hüpata, kuid korralike ettevaatusabinõude korral saab operaator tagasilöögijõudu kontrollida. b) Kui lõiketera kiilub kinni või lõikamine katkeb mõnel muul põhjusel, siis vabastage päästik ja hoidke saagi liikumatult tooriku sees, kuni lõiketera täielikult seisma jääb. Ärge kunagi püüdke eemaldada saagi tooriku seest või tõmmata saagi tahapoole siis, kui lõiketera veel liigub või kui võib tekkida tagasilöök. Lõiketera kinnikiilumise põhjused tuleb välja selgitada ja elimineerida. c) Sae taaskäivitamisel toorikus seadke saetera saelõike keskele nii, et saetera hambad ei ole tooriku sees kinni. Kui saetera kinni kiilub, võib see sae taaskäivitamisel toorikus ülespoole liikuda või tagasilöögi anda. d) Toetage suuri paneele, et minimeerida tera kokkusurumise ja tagasilöögi ohtu. Suured paneelid kipuvad oma raskuse all painduma. Paneel peab olema toestatud mõlemalt poolt, lõikejoone lähedalt ja paneeli otsa poolt. e) Ärge kasutage nürisid või kahjustatud lõiketerasid. Teritamata ja valesti seadistatud lõiketerad tekitavad kitsa saelõike; see omakorda põhjustab liigset hõõrdumist, lõiketera kinnikiilumist ja tagasilööki. f) Tera sügavust ja kaldenurka reguleerivad lukustushoovad peavad enne lõike tegemist kindlalt kinni olema. Tera seadistuse muutumine lõike ajal võib põhjustada tera kinnikiilumist ja tagasilööki. g) Olemasolevate seinte või teiste pimealade lõikamisel olge eriti ettevaatlik. Väljaulatuv tera võib lõigata detailidesse, mis võivad põhjustada tagasilööki. Alumine kaitsefunktsioon a) Enne iga kasutuskorda kontrollige, kas alumine kaitsekate sulgub korralikult. Ärge kasutage saagi, kui alumine kaitse ei liigu vabalt ja ei sulgu koheselt. Ärge kunagi kinnitage ega siduge alumist kaitset avatud asendisse. Kui saag kogemata maha kukub, võib alumine kaitse painduda. Tõstke alumine kaitsepiire kokkupandava käepideme abil üles ja veenduge, et see liigub vabalt ja ei puutu vastu tera ega muid seadme osi, mistahes nurga all või sügavuses te ka ei lõikaks. b) Kontrollige alumise kaitse vedru funktsioneerimist. Kui kaitse ja vedru ei tööta korralikult, tuleb neid enne kasutamist hooldada. Alumise kaitsepiirde aeglane funktsioneerimine võib tuleneda kahjustunud osadest, kleepuvate ainete või prahi kogunemisest. c) Alumist kaitsepiiret võib käsitsi tagasi tõmmata ainult eriliste lõigete puhul nagu „sukelduslõiked“ ja „kaldlõiked“. Tõstke alumine kaitse sissetõmmatava käepideme abil üles ja laske alumine kaitse alla kohe, kui tera toorikusse siseneb. Kõigi teiste lõikamiste puhul peaks alumine kaitsepiire automaatselt töötama. d) Enne sae pingile või põrandale asetamist kontrollige alati, et alumine kaitsepiire kataks lõiketera. Kaitsmata, vabakäigul liikuv lõiketera liigutab saagi tahapoole, lõigates kõike, mis selle teele jääb. Jälgige149 nupule AB 7c vajutamist vilkuma; oodake, kuni aku temperatuur on taas lubatud töötemperatuuri vahemikus - Aku on peaaegu tühi (et kaitsta täieliku tühjenemise eest) --> madal akutase või vilkuv madal akutase ub kuvatakse aku laetusastme indikaatoril, vajutades nupule AB; laadige akut ! ärge vajutage enam lülitile (sisse/välja), kui tööriist on end automaatselt välja lülitanud, sest see võib akut kahjustada.

• Saetera paigaldamine 2 ! ! eemaldage tööriistalt aku - Võtke kuuskantvõti A hoidikust B välja - Vajutage võlli lukustusnuppu F ja hoidke seda all, kui te eemaldate saelehe poldi AA, keerates kuuskantvõtit A PÄRIPÄEVA (= samas suunas nagu näitab saelehele trükitud nool) ! ! Spindlilukustusnupule F tohib vajutada ainult siis, kui seade ei tööta - Vabastage spindlilukustusnupp F - Eemaldage anš Z ! !Jälgige,etanšideklemmipinnadXoleksid täiesti puhtad ja suunatud vastu saeketast - Avage alumine kettakaitse W hoova S abil ja hoidke seda avatuna; samal ajal paigutage saeketas, jälgides, et saeketta hammaste ja kettal oleva noole suund ühtiksid alumisel kettakaitsel oleva noole suunaga - Vabastage alumine kettakaitse W - Paigaldage anš Z - Vajutage spindlilukustusnupule F ja hoidke seda all, samal ajal pingutage ketta polti kuuskantvõtmega 1/8 pöörde ulatuses (tagab saeketta libisemise kokkupuutel suure takistusega, vähendades mootori ülekoormust ja sae tagasilööki) - Vabastage spindlilukustusnupp F

• Lõikesügavuse reguleerimine (0–41 mm)9 - optimaalse lõikekvaliteedi tagamiseks ei tohiks saeketas ulatuda tooriku alt välja rohkem kui 3 mm - Lõdvendage nuppu Q - Tõstke/langetage alusplaati M, kuni skaalale (osuti P) ilmub soovitud lõikesügavus - Pingutage nuppu Q

• Lõikenurga reguleerimine (0–45°)q - Lõdvendage nuppu U - Kallutage tööriista, kuni skaalale (osuti V) ilmub soovitud lõikenurk - Pingutage nuppu U ! ! Diagonaallõike puhul ei vasta lõikesügavuse skaalal näidatud väärtus tegelikule lõikesügavusele

• Juhtkiil Lw - tööriista täpseks juhtimiseks mööda töödeldavale esemele märgitud lõikejoont - 0° all tehtava otselõike või 45° all tehtava diagonaallõike puhul kasutage vastavaid näitjooni ! Suurem osa alusplaadist peaks asuma töödeldava eseme toetatud osal ! Lõikelaiuse määrab saehammaste laius, aga mitte saeketta paksus ! Tehke alati kõigepealt proovilõige, et kontrollida tegelikku lõikejoont

• Tolmu eemaldamine e Tolmuimeja kasutamisel

• Ärge kunagi kasutage tööriista ilma originaalkaitseseadisteta

• Ärge püüdke saagida väga väikeseid toorikuid

• Ärge töötage tööriistaga, hoides seda pea kohal

• Seadme takerdumise, elektrilise või mehhaanilise häire korral lülitage seade viivitamata välja ja eemaldage aku.

• Enne tööriista juurest lahkumist lülitage see välja ning oodake, kuni selle liikuvad osad on täielikult seiskunud

• Pärast ketassae väljalülitamist ärge kunagi peatage saeketta pöörlemist külgsurvega AKUD

• Kaasasolev aku on osaliselt laetud (aku täisvõimsuse tagamiseks laadige aku enne elektritööriista esmakordset kasutamist akulaadijas korralikult täis).

• Kasutage selle tööriistaga ainult järgmisi akusid ja laadijaid. - SKILi aku: BR1*31**** - SKILi laadur: CR1*31****

• Ärge kasutage kahjustatud akusid, vaid vahetage need välja

• Ärge võtke akut lahti

• Ärge jätke tööriista/akut vihma kätte.

• Ümbritseva keskkonna lubatud temperatuur (tööriista/ laadijat/akut): - laadimisel 4 kuni 40 °C; - töötamisel –20 kuni +50 °C; - hoiustamisel –20 kuni +50 °C. TÖÖRIISTAL/AKUL OLEVATE SÜMBOLITE SELGITUS 3 Enne kasutamist tutvuge kasutusjuhendiga. 4 Tulle visatud akud plahvatavad, seepärast ei tohi akut mitte mingil juhul põletada. 5 Hoidke tööriista/laadijat/akut kohas, kus temperatuur ei ületa 50 °C. 6 Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu ja akusid ära koos olmejäätmetega. KASUTAMINE

• Aku laadimine ! Lugege laadijaga kaasasolevaid ohutushoiatusi ja juhiseid.

• Aku eemaldamine/paigaldamine 2

• Aku laetusastme indikaator 7 - vajutage aku laetusastme indikaatori nuppu AB, et näha aku laetusastet 7a antud hetkel ! Kui aku indikaatori kõige madalama astme tuli hakkab pärast nupule AB 7 b vajutamist vilkuma, on aku tühi ! Kui aku indikaatori kahe astme tuled hakkavad pärast nupule AB 7 c vajutamist vilkuma, ei ole aku lubatud töötemperatuuri vahemikus

• LED-märgutuli T8 LED-tuli süttib automaatselt, kui tööriist käivitub ! Kui LED-märgutuli hakkab vilkuma, on aku kaitse rakendatud (vt allpool)

• Aku kaitse Tööriist lülitatakse järsku välja või selle sisselülitamine ei ole võimalik, kui - koormus on liiga suur --> eemaldage koormus ja taaskäivitage; - Aku temperatuur ei ole lubatud töötemperatuuri vahemikus -20 kuni +50 °C --> aku laetusastme indikaatori kahe astme tuled hakkavad pärast150 ettepoole - Niipea kui saeketas siseneb materjali, vabastage hoob

! Ärge kunagi tõmmake tööriista tagasisuunas

• Suurte plaatide lõikamineu - toetage plaat lõikejoone lähedalt põrandale, lauale või tööpingile ! Reguleerige lõikesügavus selliselt, et te saete läbi plaadi, kuid ei kahjusta tugesid - Kui paralleeljuhikuga ei ole võimalik soovitud laiuses saagida, kinnitage toorikule (pitskruvide või naelte abil) sae juhtimist hõlbustav sirge puuliist ning juhtige saagi alusplaadi vasaku äärega mööda seda juhikuti

• Lisateavet lugege aadressilt www.skil.com HOOLDUS/TEENINDUS

• Tööriist pole mõeldud professionaalseks kasutamiseks.

• Hoidke tööriist alati puhtana (eriti ventilatsiooniavad N) ! enne puhastamist eemaldage tööriistast aku

• Hoidke alati alumise kettakaitse ümbrus W 2 puhtana (eemaldage tolm ja puru suruõhuga puhudes või harjaga)

• Puhastage saeketas kohe pärast kasutamist (eelkõige vaigu- ja liimijääkidest)

• Tööriist on hoolikalt valmistatud ja testitud. Kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILi elektriliste käsitööriistade volitatud remonditöökojas. - toimetage lahtimonteerimata tööriist koos ostukviitungiga edasimüüjale või lähimasse SKILi lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com)

• Arvestage sellega, et garantii ei hõlma seadme ülekoormamisest või ebaõigest käsitsemisest tulenevaid kahjustusi (teavet SKILi garantiitingimuste kohta vaadake veebilehelt www.skil.com või küsige kohalikult müügiesindajalt) KESKKOND

• Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu, akusid, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes ELi liikmesriikidele). - vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta. - Kõrvaldamisvajaduse tekkimisel meenutab seda teile sümbol 6. ! Enne aku kasutusest kõrvaldamist katke selle klemmid tugeva teibiga, et vältida lühise teket.

• Standardi EN 62841 kohaselt mõõdetud tööriista helirõhu tase on 96 dB(A) ja helivõimsuse tase on 107 db(A) (määramatus K = 3 dB) ning vibratsioon *(triaksaalvektorite summa; määramatus K = 1,5 m/s

✱ Lehtmetalli lõikamisel < 2,5 m/s

• Tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 62841 kirjeldatud standarditud testile; - Ühendage tolmuimeja voolik tolmuimeja adapteriga H ! Jälgige, et tolmuimeja voolik ei tõkestaks kunagi alumise kettakaitsme funktsioneerimist ega takistaks saagimistööd ! Ärge kasutage tolmuimejat metalli lõikamisel.

• Seadme kasutamine - patarei paigaldamine - hoidke käepidet C alati kindlalt kinni - asetage tööriist alusplaadi esiservaga tasaselt toorikule ! Veenduge, et saeketta hambad ei ole toorikusse haakunud - Lülitage tööriist sisse, vajutades kõigepealt nupule E (= turvalüliti, mida pole võimalik lukustada) ja siis vajutage sisse lüliti D ! Enne saeketta viimist töödeldavasse materjali peab saag saavutama täiskiiruse - Alumine kettakaitse W avaneb automaatselt, kui saeketas viiakse töödeldavasse materjali (avage alumine kettakaitse käsitsi ainult eriliste lõigete nagu „uputuslõigete“ korral; selleks kasutage hooba S) ! Ärge koormake tööriista üle (jälgige, et surve oleks kerge ja pidev, et vältida lõiketera otste ülekuumenemist) ! Töötamise ajal hoidke tööriista kinni haardepinnast (haardepindadest) - Pärast lõike lõpetamist lülitage tööriist välja, vabastades lüliti D ! Enne tööriista eemaldamist toorikust veenduge, et tera on täielikult seiskunud. TÖÖJUHISED

• Puidu ja puidulaadsete materjalide saagimisel pöörake alati töödeldava detaili parem külg allapoole, et tagada minimaalne pindude teke.

• Saagimise tulemuslikkus ja lõikekvaliteet sõltuvad peamiselt saetera seisukorrast ja hammaste arvust.

• Kasutage ainult teravaid saeterasid, mis sobivad lõigatava materjali jaoks r - Kasutage kõvendatud terasest saetera AC 2 puidu, alumiiniumi, plasti ja igat sorti lamineeritud puidu lõikamiseks - Kasutage teemantketast AD 2 keraamika ja plaatide lõikamiseks - Kõvasulam-saeketaste Y 2 kasutusiga on võrreldes tavaliste saeketastega kuni 30 korda pikem

• Paralleeljuhik J t - täpsete lõigete tegemiseks piki tooriku äärt - sisestage läbi jala esiosas olevate avade - Paralleeljuhiku reguleerimine - keerake kruvi K lahti, kasutades kuuskantvõtit A - Reguleerige paralleeljuhik skaala abil soovitud lõikelaiusele (kasutage 0-punkti tähistamiseks juhtkiilu

• Sukelduslõikamine y - määrake kindlaks soovitud lõikesügavus - Kallutage tööriista ettepoole, nii et juhtkiil L oleks töödeldavale esemele märgitud lõikejoonega kohakuti - Avage alumine kettakaitse W hoova S abil - veidi enne saeketta sisenemist materjali lülitage tööriist sisse ning langetage aeglaselt tööriista tagumist osa, kasutades toetuspunktina alusplaadi esiserva - langetage tööriista vähehaaval ja lükake samal ajal151 AD Dimanta ripa DROŠĪBA
