3440 CA - Saag SKIL - Tasuta kasutusjuhend

KASUTUSJUHEND 3440 CA SKIL

EL-vastavusdeklaratsioon Harjadeta kompaktne tikksaag Tootenumber Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega. Tehnilised dokumendid saadaval:

• See tööriist on ette nähtud läbi- ja väljalõigete tegemiseks puidust, plastist, metallist ning sobib sirgeteks ja kõverateks lõigeteks kaldenurgaga kuni 45°

• Tööriist pole mõeldud professionaalseks kasutamiseks.

• Kui mõni osa on puudu või kahjustatud, võtke ühendust kohaliku edasimüüjaga.

• Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja hoidke see edaspidiseks alles 3

• Pöörake erilist tähelepanu ohutusjuhistele ja hoiatustele; nende eiramine võib põhjustada tõsiseid vigastusi. TEHNILISED ANDMED 1

• Električnegaorodja,baterije,priborainembalažene odstranjujte skupaj z gospodinjskimi odpadki (samo za države EU). - V skladu z Evropsko direktivo 2012/19/EG o odpadni103 elektritööriista, kui olete väsinud, või rohtude, alkoholi või narkootikumide mõju all. Vaid hetkeline tähelepanematus elektritööriista kasutamisel võib põhjustada raskeid kehavigastusi. b) Kasutage isikukaitsevahendeid. Kandke alati silmakaitsevahendeid. Töötingimustele vastava kaitsevarustuse (nt tolmumaski, libisemiskindlate turvajalanõude, kiivri või kuulmiskaitsmete) kasutamine vähendab kehavigastuste ohtu. c) Ennetage tööriista tahtmatut käivitamist. Enne tööriista vooluvõrgu ja/või akuplokiga ühendamist ning enne tööriista kandmist või üles tõstmist veenduge, et lüliti on mitteaktiivses asendis. Elektritööriistade kandmine sõrme lülitil hoides või aktiivses olekus lülitiga põhjustab õnnetusi. d) Enne tööriista sisselülitamist eemaldage sellelt kõik reguleerimis- ja mutrivõtmed. Elektritööriista pöörleva osa külge unustatud võtmed vms tööriistad võivad põhjustada kehavigastusi. e) Ärge küünitage liiga kaugele. Töötage ainult kindlal pinnal ja kohtades, kus pole ohtu tasakaalu kaotada. Nii säilitate ootamatutes olukordades parema kontrolli elektritööriista üle. f) Riietuge asjakohaselt. Ärge kandke ehteid ega avaraid riideid. Vältige oma juuste ja riiete kokkupuudet liikuvate osadega. Liiga avarad riided, ehted ja pikad juuksed võivad liikuvate osade vahele kinni jääda. g) Kui tootega on kaasas vahendid tolmuärastus- ja kogumisseadmete ühendamiseks, siis veenduge, et need seadmed on korralikult ühendatud ja asjakohases kasutuses. Tolmukogumisseadmete kasutamine vähendab tolmuga seotud ohtusid. h) Kui seade on teile sagedase kasutamise tulemusel harjumuspäraseks saanud, ärge laske ennast lõdvaks ega ignoreerige tööriista kasutamise ohutusreegleid. Hooletuse tõttu võite saada tõsiseid vigastusi ka sekundi murdosa jooksul.

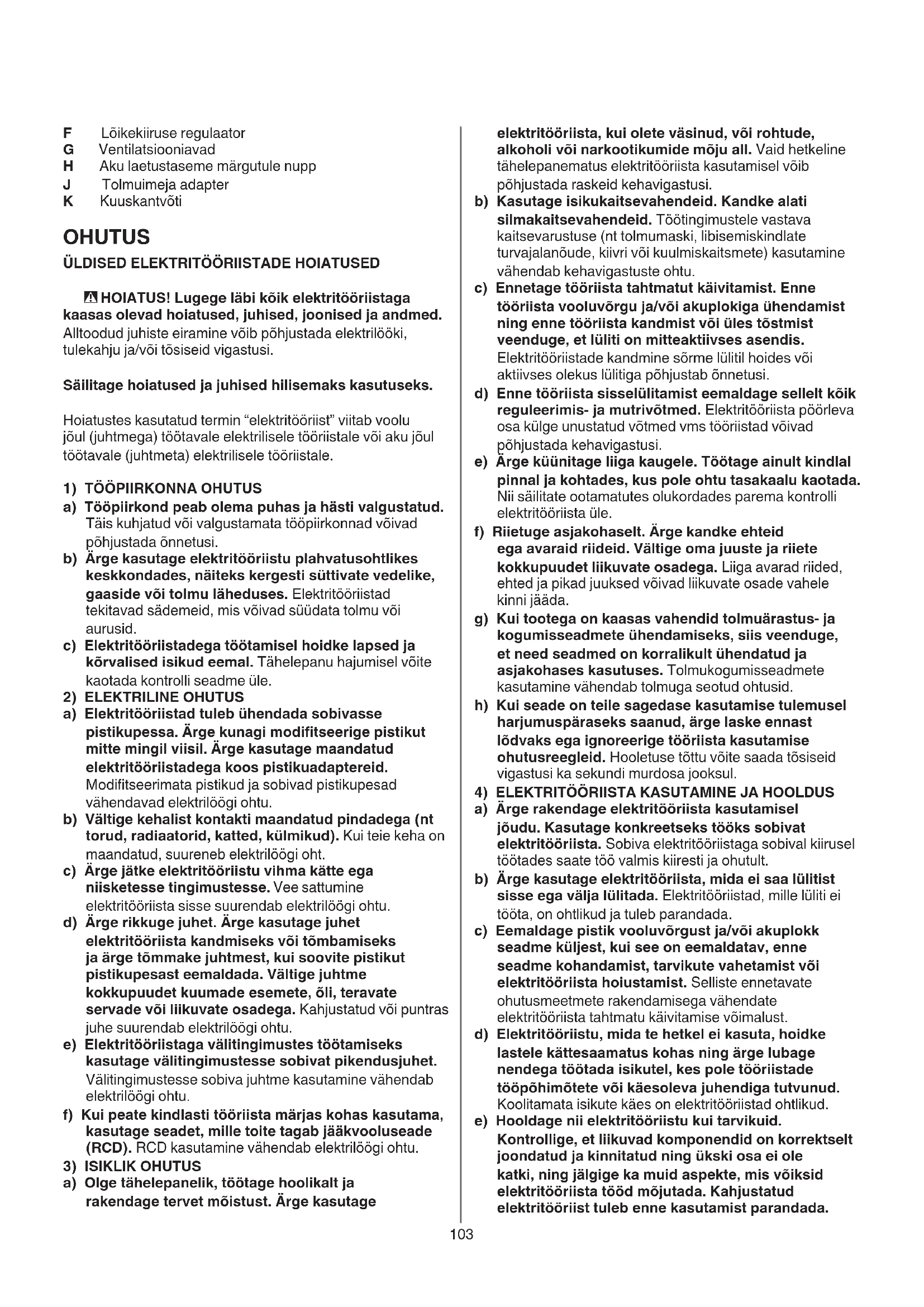

4) ELEKTRITÖÖRIISTA KASUTAMINE JA HOOLDUS

a) Ärge rakendage elektritööriista kasutamisel jõudu. Kasutage konkreetseks tööks sobivat elektritööriista. Sobiva elektritööriistaga sobival kiirusel töötades saate töö valmis kiiresti ja ohutult. b) Ärge kasutage elektritööriista, mida ei saa lülitist sisse ega välja lülitada. Elektritööriistad, mille lüliti ei tööta, on ohtlikud ja tuleb parandada. c) Eemaldage pistik vooluvõrgust ja/või akuplokk seadme küljest, kui see on eemaldatav, enne seadme kohandamist, tarvikute vahetamist või elektritööriista hoiustamist. Selliste ennetavate ohutusmeetmete rakendamisega vähendate elektritööriista tahtmatu käivitamise võimalust. d) Elektritööriistu, mida te hetkel ei kasuta, hoidke lastele kättesaamatus kohas ning ärge lubage nendega töötada isikutel, kes pole tööriistade tööpõhimõtete või käesoleva juhendiga tutvunud. Koolitamata isikute käes on elektritööriistad ohtlikud. e) Hooldage nii elektritööriistu kui tarvikuid. Kontrollige, et liikuvad komponendid on korrektselt joondatud ja kinnitatud ning ükski osa ei ole katki, ning jälgige ka muid aspekte, mis võiksid elektritööriista tööd mõjutada. Kahjustatud elektritööriist tuleb enne kasutamist parandada. F Lõikekiiruse regulaator G Ventilatsiooniavad H Aku laetustaseme märgutule nupp

- HOIATUS! Lugege läbi kõik elektritööriistaga kaasas olevad hoiatused, juhised, joonised ja andmed. Alltoodud juhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või tõsiseid vigastusi. Säilitage hoiatused ja juhised hilisemaks kasutuseks. Hoiatustes kasutatud termin “elektritööriist” viitab voolu jõul (juhtmega) töötavale elektrilisele tööriistale või aku jõul töötavale (juhtmeta) elektrilisele tööriistale.

1) TÖÖPIIRKONNA OHUTUS

a) Tööpiirkond peab olema puhas ja hästi valgustatud. Täis kuhjatud või valgustamata tööpiirkonnad võivad põhjustada õnnetusi. b) Ärge kasutage elektritööriistu plahvatusohtlikes keskkondades, näiteks kergesti süttivate vedelike, gaaside või tolmu läheduses. Elektritööriistad tekitavad sädemeid, mis võivad süüdata tolmu või aurusid. c) Elektritööriistadega töötamisel hoidke lapsed ja kõrvalised isikud eemal. Tähelepanu hajumisel võite kaotada kontrolli seadme üle.

2) ELEKTRILINE OHUTUS

a) Elektritööriistad tuleb ühendada sobivasse pistikupessa.Ärgekunagimoditseerigepistikut mitte mingil viisil. Ärge kasutage maandatud elektritööriistadega koos pistikuadaptereid. Moditseerimata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. b) Vältige kehalist kontakti maandatud pindadega (nt torud, radiaatorid, katted, külmikud). Kui teie keha on maandatud, suureneb elektrilöögi oht. c) Ärge jätke elektritööriistu vihma kätte ega niisketesse tingimustesse. Vee sattumine elektritööriista sisse suurendab elektrilöögi ohtu. d) Ärge rikkuge juhet. Ärge kasutage juhet elektritööriista kandmiseks või tõmbamiseks ja ärge tõmmake juhtmest, kui soovite pistikut pistikupesast eemaldada. Vältige juhtme kokkupuudet kuumade esemete, õli, teravate servade või liikuvate osadega. Kahjustatud või puntras juhe suurendab elektrilöögi ohtu. e) Elektritööriistaga välitingimustes töötamiseks kasutage välitingimustesse sobivat pikendusjuhet. Välitingimustesse sobiva juhtme kasutamine vähendab elektrilöögi ohtu. f) Kui peate kindlasti tööriista märjas kohas kasutama, kasutage seadet, mille toite tagab jääkvooluseade (RCD). RCD kasutamine vähendab elektrilöögi ohtu.

a) Olge tähelepanelik, töötage hoolikalt ja rakendage tervet mõistust. Ärge kasutage104 kindlale stabiilsele alusele (toorikut käes või vastu keha hoides võib see paigast liikuda ja kaotada kontrolli seadme üle) ÜLDIST

• Asbesti sisaldava materjali töötlemine on keelatud (asbesti peetakse kantserogeenseks).

• Tööriista kasutaja peab olema vähemalt 16-aastane.

• Töötamise ajal võib müratase ületada 85 dB(A); kandke kuulmiskaitsevahendeid

• Materjalide töötlemisel, millega kaasneb laastude teke, kandke kaitseprille

• Pliid sisaldavat värvi, mõningaid puiduliike, mineraale ja metalli sisaldavad materjalid eraldavad tolmu, mis võib olla kahjulik (kokkupuude tolmuga või selle sissehingamine võib seadme kasutajal või läheduses viibivatel inimestel põhjustada allergilisi reaktsioone ja/või hingamisteede haigusi); kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueraldusseadmega.

• Teatud tüüpi tolm on klassitseeritud kantserogeensena (nt tammest ja pöögist eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueraldusseadmega.

• Erinevate materjalide töötlemisel tekkiva tolmu käitlemisel tuleb järgida kehtivaid nõudeid.

• Enne tööriista reguleerimist või tarvikute vahetust võtke aku välja ENNE KASUTAMIST

• Enne saagimise alustamist eemaldage kõik nii töödeldava materjali peal- kui allpool lõikejoonel asuvad takistused

• Vältige töödeldavas esemes olevatest kruvidest, naeltest vms põhjustatud kahjustusi; eemaldage need enne töö alustamist. KASUTAMISE AJAL

• Kui tööriist on sisse lülitatud, hoidke käed saelehest eemal LISATARVIKUD

• SKIL tagab seadme häireteta töö üksnes originaaltarvikute kasutamisel

• Keelatud on kasutada rebenenud või nürisid, samuti deformeerunud saelehti

• Enne tööriista juurest lahkumist lülitage see välja ning oodake, kuni selle liikuvad osad on täielikult seiskunud AKUD

• Kaasasolev aku on osaliselt laetud (aku täisvõimsuse tagamiseks laadige aku enne elektritööriista esmakordset kasutamist akulaadijas korralikult täis).

• Kasutage selle tööriistaga ainult järgmisi akusid ja laadijaid. - SKILi aku: BR1*31**** - SKILi laadur: CR1*31****

• Ärge kasutage kahjustatud akut – see tuleks kohe välja vahetada.

• Ärge võtke akut lahti.

• Ärge jätke tööriista/akut vihma kätte.

• Ümbritseva keskkonna lubatud temperatuur (tööriista/ laadijat/akut): - laadimisel 4 kuni 40 °C; - töötamisel –20 kuni +50 °C; - hoiustamisel –20 kuni +50 °C. TÖÖRIISTAL/AKUL OLEVATE SÜMBOLITE SELGITUS

Enne kasutamist tutvuge kasutusjuhendiga. Halvasti hooldatud elektritööriistad põhjustavad palju õnnetusi. f) Hoidke oma lõiketööriistad teravad ja puhtad. Korralikult hooldatud ja teravate servadega lõikevahendid ei kiilu nii kergesti kinni ja on lihtsamini kontrollitavad. g) Kasutage elektritööriista, selle tarvikuid, tööriistaosi jm vastavalt käesolevale juhendile, võttes arvesse töötingimusi ja teostatavat tööd. Elektritööriista mittesihipärane kasutamine võib põhjustada ohtlikke olukordi. h) Hoidke käepidemed ja haardepinnad kuivad ja puhtad ning vältige neile õli ja rasva sattumist. Libedad käepidemed ja haardepinnad takistavad seadme ohutut kasutamist ja käsitsemist ootamatutes olukordades.

5) AKUSEADMETE KASUTAMINE JA HOOLDUS

a) Kasutage laadimiseks ainult tootja poolt ette nähtud laadijaid. Akulaadija, mis sobib teatud tüüpi akuplokile, võib põhjustada tulekahju ohtu, kui seda kasutada mõne teise akuplokiga. b) Kasutage elektritööriistu ainult nende jaoks ette nähtud akuplokkidega. Mõne muu akuploki kasutamine võib põhjustada vigastuste ja tulekahju ohtu. c) Kui akut ei kasutata, hoidke seda eemal muudest metallesemetest nagu kirjaklambrid, mündid, võtmed, naelad, kruvid ja muud väikesed metallesemed, mis võivad klemmide vahel ühenduse luua. Akuklemmide lühiühendus võib põhjustada põletushaavu või tulekahju. d) Valedes tingimustes kasutamisel võib akust vedelikku välja tulla; vältige kokkupuudet. Kokkupuute korral loputada veega. Kui vedelik satub silma, pöörduge lisaks ka arsti poole. Akust erituv vedelik võib põhjustada ärritust või põletusi. e) Ärgekasutagekahjustunudvõimoditseeritud akuplokki või tööriista. Kahjustunud või moditseeritud akud võivad toimida ettearvamatult, mille tagajärjeks võib olla tulekahju, plahvatus või vigastuste oht. f) Vältige akuploki või tööriista kokkupuudet tule või liiga kõrge temperatuuriga. Kokkupuude lahtise tule või temperatuuriga üle 130 °C võib põhjustada plahvatuse. g) Järgige kõiki laadimisjuhiseid ja ärge laadige akuplokki või tööriista vale temperatuuri juures (vt juhiseid). Valesti või valel temperatuuril laadimine võib kahjustada akut ja suurendada tulekahju ohtu.

a) Laskeomaakutööriistahooldadakvalitseeritud remonditehnikul, kes kasutab ainult identseid originaalvaruosi. See tagab elektritööriista ohutuse. b) Ärge kunagi hooldage kahjustunud akuplokke. Akuplokkide hooldust võib teostada ainult tootja või volitatud teeninduskeskus.

OHUTUSJUHISED JUHTMETA TIKKSAAGIDE PUHUL

• Hoidke elektritööriista kinni isoleeritud haardepinnast, kui teostate toimingut, mille puhul võib kinniti kokku puutuda varjatud voolujuhtmetega (kinniti kokkupuutumine pingestatud juhtmega võib viia metallist seadmeosad pinge alla ja anda operaatorile elektrilöögi).

• Kinnitage toorik klambriga või muul praktilisel moel105 - tera väljutamiseks kasutage ainult teraklambri C hooba (tera pole vaja puudutada)

• Lõikamine 45° nurga all e

• Lõikerežiimi valik r Kasutage hooba G orbitaalliikumise reguleerimiseks täpsest saagimisest (=0) kuni kiire saagimiseni (=3) - 1 asend (“0”) kõikides materjalides otse- ja guurlõigete tegemiseks - 3 asendit erinevate materjalide kiireks lõikamiseks, ainult otselõiked 1 = alumiiniummaterjalid, plastmaterjalid 2 = kõva puit 3 = pehme puit ! Kergesti laaste/pinde tekitava materjali lõikamisel valige alati asend “0”

• Tolmu eemaldamine y - Ühendage tolmuimeja adapter J alusplaadiga - Ühendage tolmuimeja voolik tolmuimeja adapteriga J ! Ärge kasutage tolmuimejat metalli lõikamisel.

• Seadme kasutamine - Enne tööriista sisselülitamist peab alusplaadi esikülg toetuma tasaselt töödeldavale esemele. - Tööriista kindlaks kontrollimiseks hoidke seda alati tugevalt kahe käega. ! Töötamise ajal hoidke tööriista kinni halli värvi haardepinnast (haardepindadest) u - Veenduge, et alusplaat toetub kogu oma pinnaga kindlalt toorikule. ! Enne tööriista eemaldamist toorikust veenduge, et tera on täielikult seiskunud. - Hoidke ventilatsiooniavad G2 vabad. TÖÖJUHISED

• Kasutage sobivaid saelehti. i ! Seadmesse sobib enamik standardseid T-varrega terasid.

• Metalli saagimisel määrige saelehte regulaarselt õliga.

• Enne väljalõigete tegemist puurige auk ette. o

• Saagimine materjali kahjustamata - Enne töö algust katke lõikejoon mitme kihi laia kleeplindiga. - Asetage tooriku ilusam (pealmine) pool alati allapoole.

• Lisateavet lugege aadressilt www.skil.com HOOLDUS/TEENINDUS

• Tööriist pole mõeldud professionaalseks kasutamiseks.

• Hoidke tööriist alati puhtana (eriti ventilatsiooniavad G2) ! enne puhastamist eemaldage tööriistast aku

• Tööriist on hoolikalt valmistatud ja testitud. Kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILi elektriliste käsitööriistade volitatud remonditöökojas. - toimetage lahtimonteerimata tööriist koos ostukviitungiga edasimüüjale või lähimasse SKILi lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com) - Arvestage sellega, et garantii ei hõlma seadme ülekoormamisest või ebaõigest käsitsemisest tulenevaid kahjustusi (teavet SKILi garantiitingimuste kohta vaadake veebilehelt www.skil.com või küsige kohalikult müügiesindajalt)

Tulle visatud akud plahvatavad, seepärast ei tohi akut mitte mingil juhul põletada.

Hoidke tööriista/laadijat/akut kohas, kus temperatuur ei ületa 50 °C.

Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu ja akusid ära koos olmejäätmetega. KASUTAMINE

• Aku laadimine ! Lugege laadijaga kaasasolevaid ohutushoiatusi ja juhiseid.

• Aku eemaldamine/paigaldamine 2

• Aku laetusastme indikaator 7 - Vajutage aku laetustaseme märgutule nuppu H, et näha aku laetustaset 7a antud hetkel. ! Kui aku laetustaseme märgutule kõige madalama taseme tuli hakkab nupu H vajutuse järel vilkuma 7b, on aku tühi. ! Kui laetuse taseme märgutule 2 taseme märgutuled hakkavad nupu H vajutuse järel vilkuma 7c, ei ole aku lubatud töötemperatuurivahemikus.

• LED-tuli t - LED-märgutuli B süttib automaatselt töölüliti (sisse/ välja) rakendamisel. ! Kui LED-tuli hakkab vilkuma, on aku kaitse rakendatud (vt allpool)

• Aku kaitse Tööriist lülitatakse järsku välja või selle sisselülitamine ei ole võimalik, kui - koormus on liiga suur --> eemaldage koormus ja taaskäivitage; - aku temperatuur ei ole lubatud töötemperatuuri vahemikus -20 kuni +50 °C --> märgutule 2 taseme märgutuled hakkavad nupu H vajutuse järel vilkuma 7c; oodake, kuni aku naaseb lubatud töötemperatuuri vahemikk; - aku on peaaegu tühi (et kaitsta seda täieliku tühjenemise eest) --> aku laetustaseme märgutuli kuvab nupu H vajutuse järel madalat akutaset või vilkuvat madalat akutaset 7b; laadige akut; ! ärge vajutage enam lülitile (sisse/välja), kui tööriist on end automaatselt välja lülitanud, sest see võib akut kahjustada.

• Sisse/välja 8 - tööriista sisse-/väljalülitamiseks viige lüliti A asendisse “I”/”O”

• Kiiruse reguleerimine 9 - valikukettaga F saab valida soovitud saagimiskiiruse Optimaalne töökiirus oleneb materjalist ja selle saab kindlaks määrata katsetamise teel Kui ketas F on seatud asendisse “A”, vähendatakse koormuseta kiirust kontrollitud käivitamise jaoks - saagimisel tõuseb kiirus automaatselt täiskiirusele ! Tööriist naaseb vähendatud koormuseta kiirusele alles pärast taaskäivitamist

• Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu, akusid, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes ELi liikmesriikidele). - vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta. - Kõrvaldamisvajaduse tekkimisel meenutab seda teile sümbol 6. ! Enne aku kasutusest kõrvaldamist katke selle klemmid tugeva teibiga, et vältida lühise teket.

• Standardi EN 62841 kohaselt mõõdetud tööriista helirõhutase on 87 dB(A) ja helivõimsustase on 98 dB(A) (määramatus K = 3 dB) ning vibratsioon Þ (triaksaalvektorite summa; määramatus K = 1,5 m/s

✱ Puidu lõikamine 7,68 m/s

✱ lõigates lehtmetalli 6,08 m/s

• Tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 62841 kirjeldatud standardiseeritud testile; seda võib kasutada tööriistade võrdlemiseks ja tööriista kasutamisel ettenähtud töödel esineva vibratsiooni esialgseks hindamiseks. - Tööriista kasutamisel muudeks rakendusteks või teiste / halvasti hooldatud tarvikute kasutamisel võib vibratsioon märkimisväärselt suureneda. - Ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib vibratsioon märkimisväärselt väheneda. ! Enda kaitsmiseks vibratsiooni eest hooldage tööriista ja selle tarvikuid korralikult, hoidke oma käed soojad ja tagage sujuv töökorraldus.
