KÄYTTÖOHJE 3440 CA SKIL

EU-vaatimustenmukaisuusvakuutus Harjaton kompakti lehtisaha Tuotenumero Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Tekniset asiakirjat saatavana:

TURVALLISUUSVAROITUKSET - VAROITUS Lue kaikki tämän sähkötyökalun mukana tulleet turvallisuusvaroitukset, ohjeet, piirustukset ja tekniset tiedot. Jos kaikkia alla olevia ohjeita ei noudateta, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakava loukkaantuminen. Säilytä kaikki varoitukset ja ohjeet myöhempää käyttöä varten. Varoituksissa käytetty termi ”sähkötyökalu” tarkoittaa joko verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) TYÖALUEEN TURVALLISUUS

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet aiheuttavat onnettomuuksia. b) Älä käytä sähkötyökaluja räjähdysherkässä ympäristössä, kuten syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Sähkötyökalut saattavat aiheuttaa kipinöitä, jotka voivat sytyttää tomun tai höyryjä. c) Älä päästä lapsia tai sivullisia lähelle, kun käytät sähkötyökaluja. Häiriötekijät voivat aiheuttaa hallinnan menettämisen.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan on vastattava pistorasiaa. Älä ikinä muokkaa pistotulppaa millään tavalla. Älä käytä minkäänlaisia sovitinpistotulppia maadoitettujen sähkötyökalujen kanssa. Muokkaamattomat pistotulpat ja niihin sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskemasta vartalollasi maadoitettuihin pintoihin, kuten putkiin, lämmityspattereihin, liesiin ja jääkaappeihin. Sähköiskun riski kasvaa, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun pääsevä vesi lisää sähköiskun vaaraa. d) Älä väärinkäytä johtoa. Älä koskaan kanna tai vedä laitetta johdosta tai irrota pistoketta pistorasiasta johdosta vetämällä. Pidä johto poissa tulen, öljyn, terävien reunojen tai liikkuvien osien läheltä. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun riskiä. e) Kun käytät sähkötyökalua ulkona, käytä ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun jatkojohdon käyttö vähentää sähköiskun riskiä. f) Jos et voi välttää sähkötyökalun käyttöä kosteissa olosuhteissa, käytä vikavirtasuojakytkimellä (vvsk) suojattua virtalähdettä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) HENKILÖKOHTAINEN TURVALLISUUS

a) Ole valpas, tarkkaavainen ja käytä maalaisjärkeä, kun käytät sähkötyökalua. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkellinenkin huomion herpaantuminen sähkötyökalua käytettäessä miljøvennlig gjenvinningsanlegg - symbolet 6 vil minne deg på dette når behovet for avhending oppstår ! Beskytt batteripolene med kassett før kassering for å unngå kortslutning

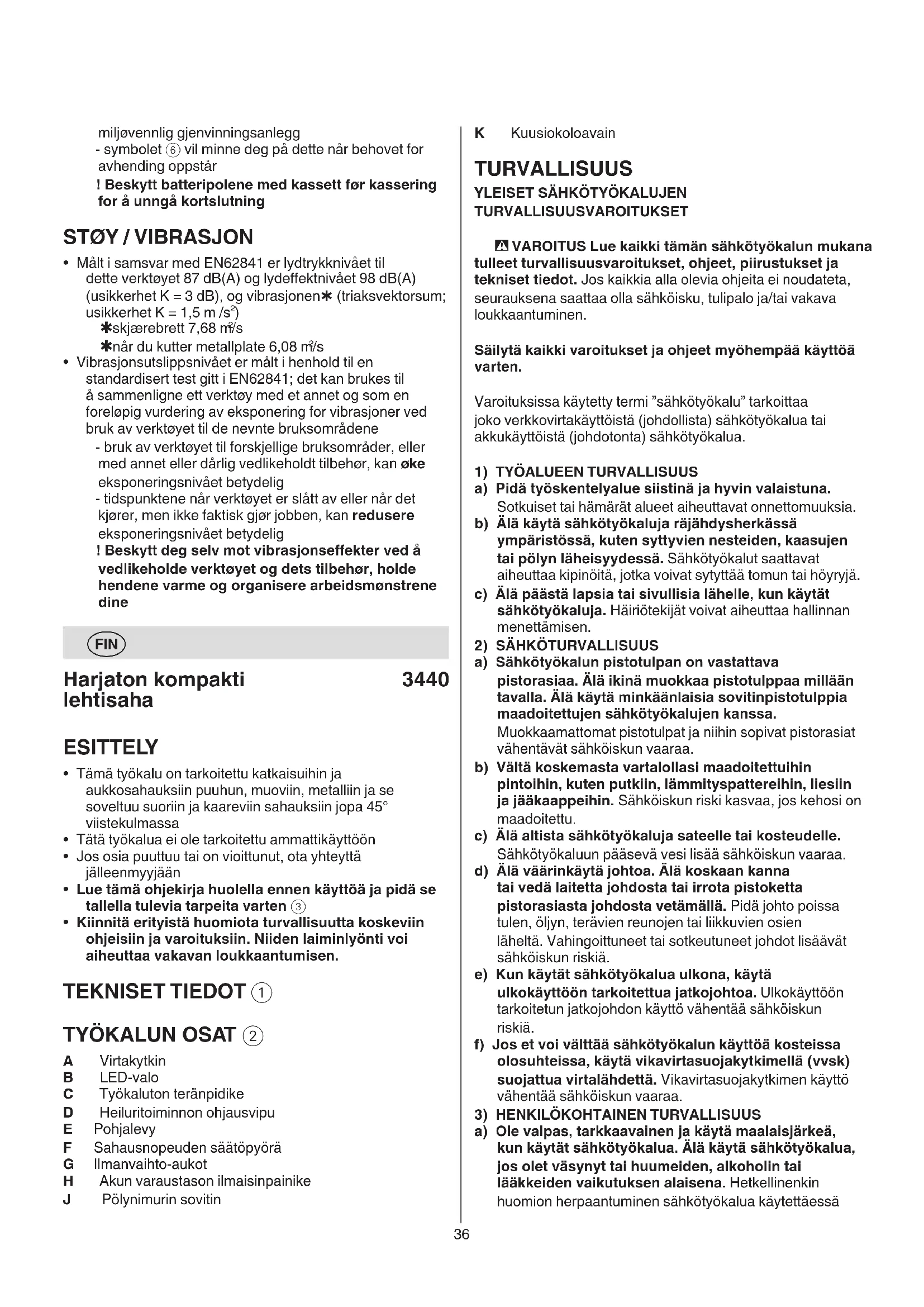

• Tämä työkalu on tarkoitettu katkaisuihin ja aukkosahauksiin puuhun, muoviin, metalliin ja se soveltuu suoriin ja kaareviin sahauksiin jopa 45° viistekulmassa

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Jos osia puuttuu tai on vioittunut, ota yhteyttä jälleenmyyjään

• Lue tämä ohjekirja huolella ennen käyttöä ja pidä se tallella tulevia tarpeita varten 3

• Kiinnitä erityistä huomiota turvallisuutta koskeviin ohjeisiin ja varoituksiin. Niiden laiminlyönti voi aiheuttaa vakavan loukkaantumisen. TEKNISET TIEDOT 1

A Virtakytkin B LED-valo C Työkaluton teränpidike D Heiluritoiminnon ohjausvipu E Pohjalevy F Sahausnopeuden säätöpyörä G Ilmanvaihto-aukot H Akun varaustason ilmaisinpainike

J Pölynimurin sovitin37 huomioon käyttöolosuhteet ja tehtävän työn. Sähkötyökalujen käyttö muihin kuin niille suunniteltuihin tarkoituksiin saattaa aiheuttaa vaaratilanteen. h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Liukkaat kahvat ja tartuntapinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) AKKUTYÖKALUN KÄYTTÖ JA KUNNOSSAPITO

a) Lataa vain valmistajan määrittelemällä laturilla. Laturi, joka sopii yhdentyyppiselle akulle voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa. b) Käytä sähkötyökaluissa vain erityisesti niihin tarkoitettuja akkuja. Muunlaisten akkujen käyttö saattaa aiheuttaa henkilövahingon tai tulipalon vaaran. c) Kun akku ei ole käytössä, pidä se erillään metalliesineistä, kuten paperiliittimet, kolikot, avaimet, naulat, ruuvit ja muut pienet metalliesineet, jotka voivat yhdistää akun navat toisiinsa. Akun napojen oikosulku voi aiheuttaa palovammoja tai tulipalon. d) Akusta voi valua nestettä väärästä käytöstä johtuen. Vältä kosketusta nesteeseen. Jos kosket nesteeseen vahingossa, huuhtele vedellä. Jos nestettä pääsee silmiin, hakeudu lääkärin hoitoon. Akusta valuva neste voi aiheuttaa ärsytystä tai palovammoja. e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muutettu. Vaurioituneet tai muutetut akut voivat käyttäytyä arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai henkilövahingon vaaran. f) Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Altistaminen yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksen. g) Noudata kaikkia latausohjeita, äläkä lataa akkua tai työkalua lämpötilassa, joka ei ole ohjeissa ilmoitetun lämpötila-alueen sisällä. Virheellinen lataaminen tai lataaminen ilmoitetun lämpötila-alueen ulkopuolella olevassa lämpötilassa voi vaurioittaa akkua ja lisätä palovaaraa.

a) Huollata sähkötyökalusi asiantuntevalla korjaajalla, joka käyttää vain identtisiä varaosia. Näin taataan sähkötyökalun turvallisuuden säilyminen. b) Älä koskaan huolla vaurioituneita akkuja. Akkujen huollon saa tehdä vain valmistaja tai sen valtuuttamat huoltoliikkeet.

• Pitele sähkötyökalua eristetyistä tartuntapinnoista, kun suoritat toimenpiteitä, joissa kiinnitin voi koskettaa piilotettuja johtoja (”jännitteiseen” johtoon osuva kiinnitin voi saada sähkötyökalun paljaat metalliosat ”jännitteiksi” ja käyttäjä voi saada sähköiskun)

• Tue työstettävä kappale tukevaan tasoon puristimilla tai muulla käytännöllisellä tavalla (työkappaleen pitäminen käsin tai kehoa vasten on epävakaata ja voi aiheuttaa hallinnan menetyksen) YLEISTÄ

• Älä koskaan työstä asbestipitoista ainetta (asbestia pidetään karsinogeenisena) saattaa aiheuttaa vakavan henkilökohtaisen vamman. b) Käytä henkilönsuojaimia. Käytä aina silmäsuojaimia. Tarvittaessa käytettävät suojavarusteet, kuten hengityssuojain, liukuesteelliset turvakengät, suojakypärä tai kuulonsuojaimet, vähentävät henkilövahinkoja. c) Estä vahingossa käynnistyminen. Varmista, ettäkytkinono-asennossa,ennenkuinliität virtalähteen ja/tai akun, nostat laitteen tai kannat sitä. Sähkötyökalujen kantaminen niin, että sormesi on kytkimellä, tai sähkötyökaluihin virran kytkeminen kytkin päällä voi aiheuttaa onnettomuuksia. d) Poista kaikki säätöön käytetyt avaimet tai kiintoavaimet ennen kuin käynnistät sähkötyökalun. Sähkötyökalun pyörivään osaan jätetty avain tai kiintoavain saattaa aiheuttaa henkilövamman. e) Älä kurkottele. Säilytä aina tukeva asento ja hyvä tasapaino. Näin hallitset sähkötyökalun parhaalla mahdollisella tavalla odottamattomissa tilanteissa. f) Pukeudu asianmukaisesti. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat takertua liikkuviin osiin. g) Jos laitteissa on liitännät pölynpoistolaitteille ja keräilylaitteille, varmista, että ne on liitetty ja niitä käytetään oikein. Pölynpoistolaitteiden käyttö vähentää pölyyn liittyviä vaaroja. h) Älä anna tuotteen tuttuuden toistuvan käytön takia tehdä sinua liian itsevarmaksi, äläkä jätä työkalun turvallisuusohjeita noudattamatta. Huolimaton toiminta voi aiheuttaa vakavan henkilövahingon sekunnin murto-osassa.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA KUNNOSSAPITO

a) Älä pakota sähkötyökalua. Käytä omaan käyttötarkoitukseesi soveltuvaa sähkötyökalua. Oikea sähkötyökalu suoriutuu parhaiten ja turvallisimmin tehtävästä sille tarkoitetulla nopeudella. b) Älä käytä sähkötyökalua, jos sitä ei saa käynnistettyä ja suljettua kytkimellä. Sähkötyökalun, jota ei voida hallita kytkimellä, käyttö on vaarallista ja laite on korjattava. c) Irrota pistotulppa virtalähteestä ja/tai irrota akku sähkötyökalusta, jos irrotettavissa, ennen kuin teet mitään säätöjä, vaihdat apuvälineitä tai laitat sähkötyökalun varastoon. Nämä estävät turvallisuustoimenpiteet vähentävät sähkötyökalun vahingossa käynnistymisen riskiä. d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa, äläkä anna henkilöiden, jotka eivät tunne sähkötyökalua tai näitä ohjeita, käyttää sähkötyökalun. Sähkötyökalut ovat vaarallisia kokemattomien käyttäjien käsissä. e) Huolla sähkötyökalut ja lisävarusteet. Tarkista, että liikkuvat osat ovat kunnolla paikallaan, että osat ovat ehjiä, ja että sähkötyökalussa ei ole muita ongelmia, jotka saattaisivat vaikuttaa sen toimintaan. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti ylläpidetyistä sähkötyökaluista. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuureunat, eivät todennäköisesti jumiudu, ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, lisävarusteita ja teriä ym. näiden ohjeiden mukaisesti ja niin, että otat38 turvallisuusvaroitukset ja -ohjeet

• Akun irrottaminen/asentaminen 2

• Akun lataustilan ilmaisin 7 - näet akun nykyisen varaustason painamalla akun lataustilan ilmaisinpainiketta 7a ! kun akun ilmaisimen alin taso alkaa vilkkua painikkeen H7b painamisen jälkeen, akku on tyhjä ! kun akun ilmaisimen 2 tasoa alkaa vilkkua painikkeen H7c painamisen jälkeen, akku ei ole sallitulla käyttölämpötila-alueella

• LED-valo t - LED-valo B syttyy automaattisesti, kun virtakytkin aktivoidaan. ! kun LED-työvalo alkaa vilkkua, akun suojaus on aktivoitunut (katso alta)

• Akun suojaus Työkalu sammuu automaattisesti tai sitä ei voi kytkeä päälle, jos - kuormitus on liian suuri -> vähennä kuormitusta ja käynnistä uudelleen - akun lämpötila ei ole sallitulla käyttölämpötila- alueella -20...+50 °C --> 2 akun varaustason valoa alkaa vilkkua, kun painat painiketta H7c; odota, kunnes akku on sallitulla käyttölämpötila-alueella uudelleen - akku on lähes tyhjä (suojaus syväpurkautumista vastaan) --> alhainen akun varaustaso tai vilkkuva akun alhainen taso 7b näkyy akun lataustason ilmaisimessa, kun painat painiketta H; lataa akku ! älä jatka virtakytkimen painamista sen jälkeen, kun kone on kytkeytynyt pois päältä automaattisesti; akku voi vaurioitua

• Käynnistys/pysäytys 8 - käynnistä tai sammuta kone painamalla kytkin A ”I/O”-asentoon

• Nopeuden säätö 9 - valintapyörällä F voidaan valita haluttu sahausnopeus Optimaalinen työskentelynopeus riippuu materiaalista ja se voidaan määrittää käytännön kokeilla Kun valintapyörä F on asetettu ”A”-asentoon, tyhjäkäyntinopeus pienenee hallittua käynnistystä varten - sahauksen aikana nopeus nousee automaattisesti täyteen nopeuteen ! työkalu palaa alennettuun tyhjäkäyntinopeuteen vasta uudelleenkäynnistyksen jälkeen

• Sahanterän vaihto q ! irrota akku työkalusta ennen säätöjen tekemistä tai tarvikkeiden vaihtamista ! työnnä terä aivan pohjaan, hampaiden on osoitettava eteenpäin w - työkalu hyväksyy useimmat yleisesti tarjolla olevat T-vartiset terät q - poistat terän käyttämällä pelkästään teränpidikkeen C vipua (ei tarvitse koskettaa terää)

• Sahaus 45° kulmassa e

• Sahaustilan valinta r Käytä vipua D heiluritoiminnon säätämiseksi tarkkaa sahausta varten (=0), nopeaan sahaukseen (=3) - 1 asetus (”0”) tarkkaan sahaukseen kaikkiin materiaaleihin, suoraan + kaarevaan - 3 asetusta nopeaan sahaukseen eri materiaaleihin, vain suoraan sahaukseen 1 = alumiini, muovi

• Tätä työkalua eivät saa käyttää alle 16-vuotiaat henkilöt

• Työskenneltäessä melutaso saattaa ylittää 85 dB(A); jolloin suositellaan kuulosuojaimien käyttöä

• Käytä suojalaseja työstäessäsi sellaisia materiaaleja, joista irtoaa sirpaleita

• Sellaisista materiaaleista, kuten lyijypitoinen maali, jotkin puulajit, mineraalit ja metalli, tuleva pöly voi olla vahingollista (pölyn kanssa kosketuksiin joutuminen tai sen sisään hengittäminen voi aiheuttaa käyttäjälle tai sivullisille allergiareaktioita ja/tai hengityselinten sairauksia); käytä hengityssuojainta ja työskentele pölynpoistolaitteen kanssa, kun sellainen on liitettävissä

• Tietyntyyppiset pölyt on luokiteltu karsinogeenisiksi (kuten tammi- ja pyökkipöly) erityisesti puun käsittelyyn käytettävien lisäaineiden yhteydessä; käytä hengityssuojainta ja työskentele pölynpoistolaitteen kanssa, kun sellainen on liitettävissä

• Noudata maakohtaisia pölyyn liittyviä sääntöjä

• Irrota akku työkalusta ennen säätöjen tekemistä tai tarvikkeiden vaihtamista

• Poista kaikki esteet sahauslinjan ylä- ja alapuolelta ennen sahausta

• Vältä vaaralliset vahingot, jotka voivat aiheutua nauloista, ruuveista tai muista aineista työstettävässä materiaalissa; poista ne ennen työskentelyn aloittamista

• Pidä kädet etäällä pyörivästä sahanterästä VARUSTEET

• SKIL pystyy takaamaan työkalun moitteettoman toiminnan vain, kun käytetään alkuperäisiä tarvikkeita

• Älä käytä rikkinäistä, tylsää tai vääntynyttä sahanterää

• Kun panet koneen pois, sammuta moottori ja varmista, että kaikki liikkuvat osat ovat pysähtyneet AKUT

• Akku toimitetaan osittain ladattuna (varmista akun suoritusteho lataamalla akku aivan täyteen akkulaturilla ennen sähkötyökalun ensimmäistä käyttökertaa).

• Käytä työkalun kanssa vain seuraavia akkuja ja latureita - SKIL-akku: BR1*31**** - SKIL-laturi: CR1*31****

• Älä käytä vahingoittunutta akkua, vaan vaihda se välittömästi

• Suojaa työkalu/akku sateelta

• Sallittu ympäristön lämpötila (työkalu/laturi/akku): - ladattaessa 4...40 °C - käytön aikana -20...+50 °C - varastoinnin aikana -20...+50 °C

Lue käyttöohjeet ennen käyttöä

Akut räjähtävät, jos ne hävitetään polttamalla, joten älä missään tapauksessa polta niitä

Säilytä työkalua/laturia/akkua paikoissa, joissa lämpötila ei ole yli 50 °C

Älä hävitä sähkötyökaluja ja akkuja tavallisen kotitalousjätteen mukana KÄYTTÖ

• Akun lataaminen ! lue kaikki laturin mukana tulevat39 - symboli 6 muistuttaa tästä, kun käytöstä poisto tulee ajankohtaiseksi ! poistaessasi akun käytöstä peitä plus- ja miinusnapa sähköteipillä oikosulun estämiseksi

• Mitattuna standardin EN62841 mukaan tämän työkalun äänenpainetaso on 87 dB dB (A) ja äänitehotaso 98 dB (A) (epävarmuus K = 3 dB) ja tärinäÞ (kolmeakselisen vektorin summa; epävarmuus K = 1.5 m/s

• Tärinäsäteilytaso on mitattu standardin EN 62841 mukaisen standarditestin mukaisesti; sitä voidaan käyttää verrattaessa yhtä laitetta toiseen sekä alustavana tärinälle altistumisen arviona käytettäessä laitetta manituissa käyttötarkoituksissa - työkalun käyttö eri käyttötarkoituksiin tai erilaisten tai huonosti huollettujen lisävarusteiden kanssa voi nostaa merkittävästi altistumistasoa - työkalun ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi alentua merkittävästi ! suojaudu tärinän vaikutuksilta huoltamalla työkalu ja sen lisävarusteet, pitämällä kädet lämpiminä ja organisoimalla työmenetelmät

• Pölynimu y - liitä pölynimurin sovitin J pohjalevyyn - liitä pölynimurin letku pölynimurin sovittimeen J ! älä käytä pölynimuria, kun sahaat metalleja

• Työkalun käyttö - varmista aina ennen koneen käynnistystä, että jalkalaatan etuosa lepää tasaisesti työkappaleen päällä - pidä koneesta kiinni tukevalla otteella kahdella kädellä, jolloin hallitset koneen täydellisesti koko ajan ! pidä aina työskentelyn aikana kiinni työkalun harmaista tartunta-alueista u - varmista, että jalkalaatta lepää koko pinnaltaan työkappaleella ! varmista, että terä on täysin pysähtynyt, ennen kuin irrotat sen työkappaleesta - pidä tuuletusaukot G2 vapaina VINKKEJÄ

• Käytä oikeita sahanteriä i ! työkalu hyväksyy useimmat yleisesti tarjolla olevat T-vartiset terät

• Metallia sahattaessa voitele sahanterä öljyllä säännöllisin väliajoin

• Poraa alkureikä ennen aukkojen sahaamista o

• Repeämätön katkaisusahaus - peitä sahauslinja useilla kerroksilla teippiä ennen sahauksen suorittamista - aseta työstettävänä olevan kappaleen hyvä puoli aina alaspäin

• Lisätietoja on osoitteessa www.skil.com HOITO/HUOLTO

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Pidä työkalu aina puhtaana (erityisesti tuuletusaukot G2) ! irrota akku työkalusta ennen puhdistamista

• Jos työkalu ei huolellisesta valmistuksesta ja koestusmenettelystä huolimatta toimi asianmukaisella tavalla, tulee laitteen korjaus antaa SKIL- huoltokeskuksen tehtäväksi - toimita työkalu ostotositteen kanssa ja osiin purkamatta jälleenmyyjälle tai lähimpään SKIL- huoltokeskukseen (osoitteet ja työkalun huoltokaavio löytyvät web-sivustolta www.skil.com) - Ota huomioon, että takuu ei kata työkalun ylikuormituksesta tai väärästä käsittelystä johtuvia vahinkoja (katso SKIL-takuuehdot osoitteesta www.skil.com tai kysy jälleenmyyjältä)

• Älä hävitä sähkötyökalua, akkuja, paristoja, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita) - vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen40 La utilización de un interruptor de protección diferencial reducirá el riesgo de electrocución.
