| Tipo de producto | Sierra caladora compacta sin escobillas |
| Marca | Skil |
| Modelo | 3440 CA |
| Uso | Cortes en madera, plástico, metal; cortes rectos y curvos; ángulos de inglete hasta 45° |
| Alimentación | Batería de iones de litio (modelo BR1*31****) |
| Cargador | Modelo CR1*31**** |
| Velocidad variable | Sí, rueda de ajuste con posición "A" para arranque controlado |
| Movimiento orbital | Ajustable en 4 posiciones (0 = corte preciso, 1-3 = corte rápido) |
| Cambio de hoja | Sin herramientas, palanca de sujeción de hoja |
| Tipo de hoja | Vástago en T |
| Iluminación | LED integrado, se enciende automáticamente |
| Base inclinable | Hasta 45° para cortes en bisel |
| Aspiración | Adaptador para aspiradora incluido |
| Nivel de sonido | Presión 87 dB(A), potencia 98 dB(A) |
| Vibraciones (tablas) | 7,68 m/s² |
| Vibraciones (chapa) | 6,08 m/s² |
| Protección de batería | Parada automática en caso de sobrecarga, temperatura fuera de rango, descarga profunda |
| Temperatura de funcionamiento | -20°C a +50°C |
| Temperatura de carga | 4°C a 40°C |
| Indicador de carga | Botón con niveles LED |
| Mantenimiento | Limpiar las ranuras de ventilación; no desmontar |
| Reparaciones | Solo por servicio autorizado SKIL |
| Garantía | Condiciones en www.skil.com |
| Accesorios compatibles | Hojas de vástago en T, baterías y cargadores SKIL específicos |
Preguntas frecuentes - 3440 CA SKIL
Preguntas de los usuarios sobre 3440 CA SKIL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Sierra en formato PDF gratis! Encuentra tus instrucciones 3440 CA - SKIL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 3440 CA de la marca SKIL.
MANUAL DE USUARIO 3440 CA SKIL
compacta sin escobillas
INTRODUCCIÓN
- Esta herramienta está diseñada para hacer cortes y recortes en madera, plástico y metal, y es adecuada para cortes rectos y curvos con ángulos de inglete de 45°.
- Esta herramienta no está concebida para uso profesional
- Si falta alguna pieza o está dañada, póngase en contacto con su distribuidor.
- Lea este manual de instrucciones cuidadosamente antes de utilizarlo y guárdelo para consultas futuras ③
- Preste mucha atención a las instrucciones y advertencias de seguridad; en caso contrario pueden producirse lesiones graves
DATOS TÉCNICOS ①
ELEMENTOS DE LA HERRAMIENTA ②
A Interruptor de encendido/apagado
B Luz LED
C Abrazadera de hoja sin herramientas
D Palanca de control orbital
E Base
F Rueda para ajustar la velocidad de aserrado
G Ranuras de ventilación
H Botón del indicador del nivel de batería
J Adaptador para aspirador
K Llave hexagonal

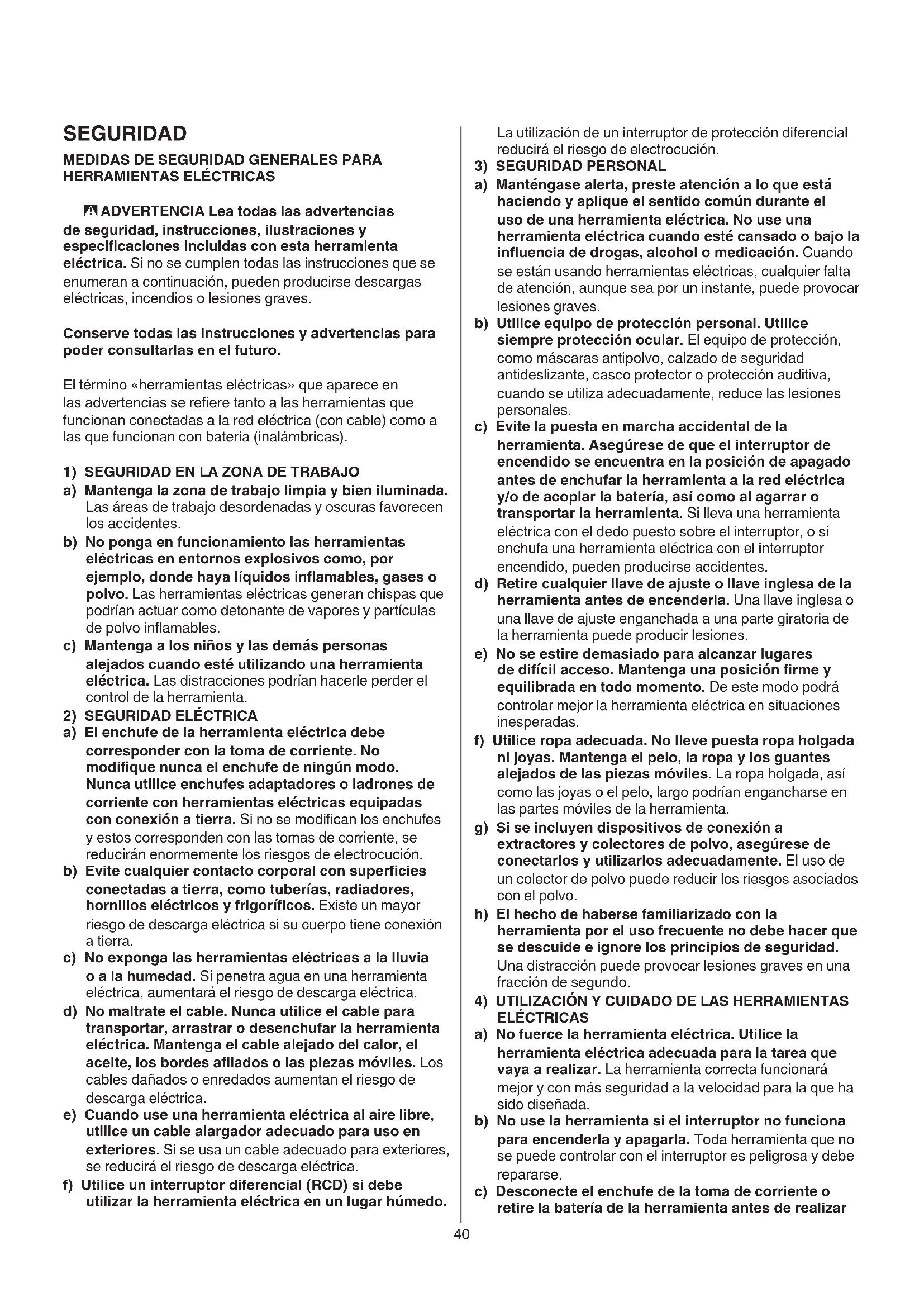

SEGURIDAD
MEDIDAS DE SEGURIDAD GENERALES PARA HERRAMIENTAS ELÉCTRICAS
ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones incluidas con esta herramienta eléctrica. Si no se cumplen todas las instrucciones que se enumeran a continuación, pueden producirse descargas eléctricas, incendios o lesiones graves.
Conserve todas las instrucciones y advertencias para poder consultarlas en el futuro.
El término «herramientas eléctricas» que aparece en las advertencias se refiere tanto a las herramientas que funcionan conectadas a la red eléctrica (con cable) como a las que funcionan con batería (inalámbricas).
1) SEGURIDAD EN LA ZONA DE TRABAJO
a) Mantenga la zona de trabajo limpia y bien iluminada. Las áreas de trabajo desordenadas y oscuras favorecen los accidentes.
b) No ponga en funcionamiento las herramientas eléctricas en entornos explosivos como, por ejemplo, donde haya líquidos inflamables, gases o polvo. Las herramientas eléctricas generan chispas que podrían actuar como detonante de vapores y partículas de polvo inflamables.
c) Mantenga a los niños y las demás personas alejados cuando esté utilizando una herramienta eléctrica. Las distracciones podrían hacerle perder el control de la herramienta.
2) SEGURIDAD ELÉCTRICA
a) El enchufe de la herramienta eléctrica debe corresponder con la toma de corriente. No modifique nunca el enchufe de ningún modo. Nunca utilice enchufes adaptadores o ladrones de corriente con herramientas eléctricas equipadas con conexión a tierra. Si no se modifican los enchufes y estos corresponden con las tomas de corriente, se reducirán enormemente los riesgos de electrocución.
b) Evite cualquier contacto corporal con superficies conectadas a tierra, como tuberías, radiadores, hornillos eléctricos y frigoríficos. Existe un mayor riesgo de descarga eléctrica si su cuerpo tiene conexión a tierra.
c) No exponga las herramientas eléctricas a la lluvia o a la humedad. Si penetra agua en una herramienta eléctrica, aumentará el riesgo de descarga eléctrica.
d) No maltrate el cable. Nunca utilice el cable para transportar, arrastrar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Cuando use una herramienta eléctrica al aire libre, utilice un cable alargador adecuado para uso en exteriores. Si se usa un cable adecuado para exteriores, se reducirá el riesgo de descarga eléctrica.
f) Utilice un interruptor diferencial (RCD) si debe utilizar la herramienta eléctrica en un lugar húmedo.
La utilización de un interruptor de protección diferencial reducirá el riesgo de electrocución.
3) SEGURIDAD PERSONAL
a) Manténgase alerta, preste atención a lo que está haciendo y aplique el sentido común durante el uso de una herramienta eléctrica. No use una herramienta eléctrica cuando esté cansado o bajo la influencia de drogas, alcohol o medicación. Cuando se están usando herramientas eléctricas, cualquier falta de atención, aunque sea por un instante, puede provocar lesiones graves.
b) Utilice equipo de protección personal. Utilice siempre protección ocular. El equipo de protección, como máscaras antipolvo, calzado de seguridad antideslizante, casco protector o protección auditiva, cuando se utiliza adecuadamente, reduce las lesiones personales.
c) Evite la puesta en marcha accidental de la herramienta. Asegúrese de que el interruptor de encendido se encuentra en la posición de apagado antes de enchufar la herramienta a la red eléctrica y/o de acoplar la batería, así como al agarrar o transportar la herramienta. Si lleva una herramienta eléctrica con el dedo puesto sobre el interruptor, o si enchufa una herramienta eléctrica con el interruptor encendido, pueden producirse accidentes.
d) Retire cualquier llave de ajuste o llave inglesa de la herramienta antes de encenderla. Una llave inglesa o una llave de ajuste enganchada a una parte giratoria de la herramienta puede producir lesiones.
e) No se estire demasiado para alcanzar lugares de difícil acceso. Mantenga una posición firme y equilibrada en todo momento. De este modo podrá controlar mejor la herramienta eléctrica en situaciones inesperadas.
f) Utilice ropa adecuada. No lleve puesta ropa holgada ni joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa holgada, así como las joyas o el pelo, largo podrían engancharse en las partes móviles de la herramienta.
g) Si se incluyen dispositivos de conexión a extractores y colectores de polvo, asegúrese de conectarlos y utilizarlos adecuadamente. El uso de un colector de polvo puede reducir los riesgos asociados con el polvo.
h) El hecho de haberse familiarizado con la herramienta por el uso frecuente no debe hacer que se descuide e ignore los principios de seguridad. Una distracción puede provocar lesiones graves en una fracción de segundo.
4) UTILIZACIÓN Y CUIDADO DE LAS HERRAMIENTAS ELÉCTRICAS
a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para la tarea que vaya a realizar. La herramienta correcta funcionará mejor y con más seguridad a la velocidad para la que ha sido diseñada.
b) No use la herramienta si el interruptor no funciona para encenderla y apagarla. Toda herramienta que no se puede controlar con el interruptor es peligrosa y debe repararse.
c) Desconecte el enchufe de la toma de corriente o retire la batería de la herramienta antes de realizar
algún ajuste, cambiar de accesorios o guardarla. Estas medidas de seguridad reducen el riesgo de que la herramienta se ponga en marcha por accidente.
d) Guarde las herramientas eléctricas apagadas fuera del alcance de niños y no deje que las usen personas que no estén familiarizadas con estas instrucciones o con las herramientas. Las herramientas eléctricas son peligrosas si las usan personas sin experiencia.
e) Cuide las herramientas eléctricas y sus accesorios. Compruebe si hay elementos móviles desalineados o trabados, piezas rotas u otra circunstancia que pueda afectar al funcionamiento de la herramienta. Si la herramienta eléctrica está dañada, llévela a reparar antes de usarla. Muchos accidentes se deben a un mantenimiento deficiente de las herramientas eléctricas.
f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte bien afiladas tienen menos probabilidades de atascarse y son más fáciles de controlar.
g) Use la herramienta eléctrica, los accesorios, las brocas, etc., siguiendo las instrucciones y teniendo en cuenta las condiciones de trabajo y la tarea a realizar. El uso de las herramientas eléctricas para fines diferentes a los previstos podría provocar situaciones de peligro.
h) Mantenga las asas y las superficies de agarre secas, limpias y libres de aceite y grasa. Si las asas y las superficies de agarre están resbaladizas no se puede manejar la herramienta de forma segura ni mantener el control en las situaciones inesperadas.
5) UTILIZACIÓN Y MANTENIMIENTO DE HERRAMIENTAS A BATERÍA
a) Recargue únicamente con el cargador especificado por el fabricante. Un cargador que es adecuado para un tipo de batería podría ocasionar un incendio si se utiliza con una batería distinta.
b) Utilice herramientas eléctricas solamente con las baterías diseñadas específicamente para ellas. El uso de cualquier otro tipo de batería puede provocar riesgo de lesiones e incendio.
c) Cuando no se esté utilizando la batería, manténgala apartada de objetos metálicos como clips para papeles, monedas, llaves, clavos, tornillos, o cualquier otro objeto metálico pequeño que pudiera provocar un cortocircuito en sus terminales de corriente. Si se provoca el cortocircuito en los terminales de la batería, podrían producirse quemaduras o incendios.
d) En condiciones de uso intensivo, es posible que se produzca una fuga de ácido de la batería. Evite el contacto con el ácido. Enjuague con agua si se produce un contacto accidental. Si el líquido entra en contacto con los ojos, solicite también atención médica. El líquido que emana de la batería puede provocar irritaciones o quemaduras.
e) No utilice una batería o una herramienta que haya sido modificada o que esté dañada. Las baterías dañadas o modificadas pueden tener un comportamiento impredecible y provocar un incendio, explosión o riesgo de lesiones.
f) No exponga la batería ni la herramienta al fuego ni
a una temperatura excesiva. La exposición al fuego o a una temperatura superior a 130°C podría provocar una explosión.
g) Siga todas las instrucciones de carga y no cargue la batería ni la herramienta fuera del rango de temperatura especificado en las instrucciones. Una carga incorrecta o a temperaturas fuera del rango especificado puede dañar la batería y aumentar el riesgo de incendio.
6) SERVICIO TÉCNICO
a) Las reparaciones de las herramientas eléctricas debe realizarlas un técnico cualificado, utilizando solo piezas de recambio idénticas. De este modo, podrá garantizarse la seguridad de uso de la herramienta eléctrica.
b) No repare nunca baterías que estén dañadas. Las baterías solo debe repararlas el fabricante o un centro de servicio técnico autorizado.
INSTRUCCIONES DE SEGURIDAD PARA LA SIERRA DE CALAR INALÁMBRICA
- Sujete la herramienta eléctrica por las superficies de agarre aisladas al realizar trabajos en los que la fijación pueda tocar conductores eléctricos ocultos (el contacto de las fijaciones con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica pasen a estar en tensión y provoquen una descarga eléctrica)
- Utilice abrazaderas u otro sistema práctico para asegurar y apoyar la pieza de trabajo en una plataforma estable (si la sujeta con la mano o contra el cuerpo, queda inestable y puede perder el control sobre ella)
GENERAL
- No trabaje materiales que contengan amianto (el amianto se considera cancerígeno)
- Esta herramienta no deben utilizarla personas menores de 16 años
- El nivel de ruido, con la herramienta trabajando, podrá sobrepasar 85 dB(A); usar protectores auditivos
- Al procesar materiales que producen viruta, usar anteojos de protección
- El polvo de materiales como pintura que contenga plomo, algunas especies de madera, minerales y metal podrían ser dañinos (el contacto o inhalación del polvo podría producir reacciones alérgicas y trastornos respiratorios al usuario o a otras personas que se encontrasen en la zona); utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando se pueda conectar
- Ciertos tipos de polvo están catalogados como cancerígenos (por ejemplo, el polvo de roble y de haya) especialmente junto con aditivos para el acondicionamiento de la madera; utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando se pueda conectar
- Siga la normativa nacional en cuanto a extracción de polvo, en función de los materiales que vayan a ser utilizados
- Extraiga la batería de la herramienta antes de realizar cualquier ajuste o cambiar los accesorios
ANTES DEL USO
- Antes de empezar a cortar, aparte todos los obstáculos que haya encima y debajo de la línea de corte
- Evite los daños que puedan causar los tornillos, clavos y otros objetos sobre la pieza de trabajo; retírelos antes de empezar a trabajar
DURANTE EL USO
- Aparte las manos de la hoja de sierra durante la siega ACCESORIOS
- SKIL únicamente puede garantizar un funcionamiento correcto de la herramienta al emplear accesorios originales
- No utilice nunca hojas rotas, desformadas o desgastadas
DESPUÉS DEL USO
- Ponga atención al guardar su herramienta de que el motor esté apagado y las partes móviles se hayan detenido por completo
PILAS
- La batería se entrega parcialmente cargada (para poder aprovechar toda la capacidad de la batería, cárguela por completo en el cargador antes de utilizar la herramienta eléctrica por primera vez).
- Utilice únicamente los siguientes cargadores y baterías con esta herramienta
- Batería SKIL: BR1*31****
- Cargador SKIL: CR1*31****
- Nunca utilice la batería si está deteriorada; debe sustituirse inmediatamente
- No desarme la batería
- No exponga la herramienta/batería a la lluvia
-
Temperatura ambiente permitida (herramienta/cargador/batería):
-
durante la carga 4...40 °C
- durante el funcionamiento -20...+50 °C
- durante el almacenamiento -20...+50 °C
EXPLICACIÓN DE SÍMBOLOS DE HERRAMIENTA/BATERÍA
③ Lea el manual de instrucciones antes de utilizarla
④ Las baterías estallarán si se tiran al fuego, por ningún motivo caliente las baterías.
⑤ Guarde la herramienta/cargador/batería en un lugar donde la temperatura no exceda los 50 °C
⑥ No deseche las herramientas eléctricas y las pilas junto con los residuos domésticos
USO
- Recarga de la batería
! Lea las instrucciones y la advertencias de seguridad incluidas con el cargador. - Desmontaje/instalación de la batería ②
- Indicador del nivel de carga de la batería ⑦
- Pulse el botón indicador del nivel de carga de la batería H para ver el nivel actual de carga ⑦a
! Cuando empiece a parpadear el nivel inferior del indicador de la batería después de pulsar el botón H⑦b, significa que la batería está descargada.
! Cuando empiecen a parpadear 2 niveles del indicador de la batería después de pulsar el botón H⑦c, significa que la batería no está dentro del rango de temperatura de funcionamiento permitido.
- Luz LED ⑭
- El indicador LED B se enciende automáticamente cuando se activa el interruptor de encendido y apagado
! Cuando la luz de trabajo LED empieza a
parpadear, se activa la protección de la batería (véase a continuación)
- Protección de la batería
La herramienta se apaga inmediatamente, o se impide su encendido, cuando
- la carga es demasiado alta -> retire la carga y vuelva a ponerla en marcha
- la temperatura de la batería no se encuentra dentro del rango admisible de temperaturas de funcionamiento entre -20 °C y +50 °C --> los
2 niveles del indicador de la batería empiezan a parpadear cuando se pulsa el botón H⑦c; espere hasta que la batería vuelva a estar dentro del rango admisible de temperaturas de funcionamiento
- la batería está casi descargada (como protección contra una descarga intensa) --> el indicador del nivel de la batería señala un nivel bajo de carga o un nivel bajo de carga intermitente ⑦b cuando se pulsa el botón H; cargue la batería
! No siga pulsando el interruptor de encendido/apagado después de que se apague automáticamente la herramienta; se puede dañar la batería.
- Encendido/apagado ⑧
- Encienda/apague la herramienta empujando el interruptor A a la posición «I/O»
- Control de velocidad ⑨
- Con el selector giratorio F se puede seleccionar la velocidad de corte deseada
La velocidad óptima de trabajo depende del material y puede determinarse con la práctica
Con el selector giratorio F en la posición «A» se reduce la velocidad sin carga para un arranque controlado
- Al serrar, la velocidad aumentará automáticamente a la máxima velocidad
! La herramienta solo volverá a la velocidad reducida sin carga después de reiniciar
- Cambio de la hoja de sierra ⑩
! Quite la batería de la herramienta antes de realizar cualquier ajuste o cambiar los accesorios
! inserte la hoja hasta el fondo con los dientes mirando hacia delante ⑪
- ! La herramienta es compatible con la mayoría de hojas con inserción T ⑩
- Para sacar la hoja solo hay que accionar la palanca de la pinza de la hoja C (no es necesario tocar la hoja)
- Corte a 45° ^12
- Selección del modo de aserrado ⑬
Utilice la palanca D para ajustar la acción orbital desde corte preciso (= 0) hasta corte rápido (= 3)
- 1 posición ("0") para el corte preciso en todos los materiales, recto + en curva
- 3 posiciones para corte rápido en diferentes
materiales, solamente recto
1 = aluminio, plástico
2 = madera dura
3 = madera blanda
! Seleccione siempre la posición «0» para cortar materiales que producen astillas
- Aspiración de polvo ⑮
- Conecte el adaptador de aspiradora J a la base
- Conecte la manguera de la aspiradora al adaptador de aspiradora J
! no use un aspirador cuando corte metal
- Utilización de la herramienta
- antes de poner en marcha la herramienta, asegúrese de que la parte delantera de la pata esté tendida sobre la pieza de trabajo
- sujete la herramienta firmemente con ambas manos, de modo que tenga pleno control sobre ella todo el tiempo
! Durante el trabajo, sujete siempre la herramienta por la(s) zona(s) de agarre de color gris ⑯
- asegúrese de que la pata esté apoyada de manera que asiente firmemente en toda su superficie
! asegúrese de que la hoja esté completamente parada antes de levantar la herramienta de la pieza de trabajo
- Mantenga las ranuras de ventilación G② descubiertas
CONSEJOS DE APLICACIÓN
- Utilice las hojas de sierra adecuadas ⑰
! La herramienta es compatible con la mayoría de hojas con inserción T
- Al cortar metales, engrase la hoja de sierra regularmente con aceite
- Pretaladre un agujero antes de efectuar recortes ⑱
- Corte sin astillas
- tape la línea de corte con varias capas de cinta de papel engomado ancho antes de cortar
- ponga siempre el lado bueno de la pieza de trabajo hacia abajo
- Si desea más información, visite www.skil.com
MANTENIMIENTO/SERVICIO TÉCNICO
- Esta herramienta no está concebida para uso profesional
- Mantenga siempre limpia la herramienta (sobre todo las ranuras de ventilación G②)
! Quite la batería de la herramienta antes de la limpieza.
- Si a pesar de los esmerados procesos de fabricación y control, la herramienta llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas SKIL
- Envíe la herramienta sin desmontar junto con una prueba de su compra a su distribuidor o al centro de servicio técnico más cercano de SKIL (las direcciones y el diagrama de despiece de la herramienta están en www.skil.com).
- Tenga en cuenta que los daños debido a sobrecarga o a un manejo inadecuado del producto estarán excluidos de la garantía (consulte las condiciones de garantía de SKIL en www.skil.com o consulte a su distribuidor).
MEDIO AMBIENTE
- No deseche las herramientas eléctricas, las baterías, los accesorios y los embalajes junto con los residuos domésticos (solo para países de la Unión Europea).
- de conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias
ecológicas
- El símbolo ⑥ llamará su atención cuando sea necesaria la eliminación.
! Antes de eliminarla, proteja los terminales de la batería con cinta aislante para evitar un cortocircuito.
RUIDOS / VIBRACIONES
- Realizando mediciones según EN62841, el nivel de presión acústica de esta herramienta es 87 dB(A) y el nivel de potencia acústica es de 98 dB(A) (incertidumbre K = 3 dB), y la vibración es* (suma vectorial triaxial; incertidumbre K = 1,5 m/s²)
*al cortar una tabla 7,68 m²/s
* cortando chapas de metal 6,08 m²/s
- El nivel de emisión de vibraciones ha sido medido según una prueba estándar proporcionada en la norma EN62841; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas
- al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento deficiente, podría aumentar de forma considerable el nivel de exposición.
- en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir considerablemente el nivel de exposición.
! Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo.
P
- Seleccionar o modo de serrar ⑬
3) PERSONĪGĀ DROŠĪBA
3) SIGURIA PERSONALE
- compacta sin escobillas
- INTRODUCCIÓN
- DATOS TÉCNICOS ①
- ELEMENTOS DE LA HERRAMIENTA ②
- SEGURIDAD
- MEDIDAS DE SEGURIDAD GENERALES PARA HERRAMIENTAS ELÉCTRICAS
- 1) SEGURIDAD EN LA ZONA DE TRABAJO
- 2) SEGURIDAD ELÉCTRICA
- 3) SEGURIDAD PERSONAL
- 4) UTILIZACIÓN Y CUIDADO DE LAS HERRAMIENTAS ELÉCTRICAS
- INSTRUCCIONES DE SEGURIDAD PARA LA SIERRA DE CALAR INALÁMBRICA
- GENERAL
- ANTES DEL USO
- DURANTE EL USO
- DESPUÉS DEL USO
- PILAS
- EXPLICACIÓN DE SÍMBOLOS DE HERRAMIENTA/BATERÍA
- USO
- CONSEJOS DE APLICACIÓN
- MANTENIMIENTO/SERVICIO TÉCNICO
- MEDIO AMBIENTE
- RUIDOS / VIBRACIONES
Marca : SKIL
Modelo : 3440 CA
Categoría : Sierra
