MANUAL DE UTILIZADOR 3440 CA SKIL

Declaração de conformidade CE Serra tico-tico compacta sem escovas Número do produto Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas. Documentação técnica pertencente à:

Serra tico-tico compacta sem escovas

• Esta ferramenta foi criada para fazer cortes retos e recortes em madeira, plástico, metal, e é adequada para cortes retos e curvos com ângulos de esquadria até 45º.

• Esta ferramenta não foi criada para utilização prossional.

• Se houver peças em falta ou danicadas, contacte o seu revendedor.

• Leia este manual de instruções com atenção antes da utilização, e guarde-o para futuras referências. 3

• Preste especial atenção às instruções de segurança e avisos. Se não os seguir, pode sofrer ferimentos sérios.

a) Mantenha-se alerta, observe o que está a fazer e use senso comum quando estiver a trabalhar com uma ferramenta elétrica. Não use uma ferramenta elétrica enquanto estiver cansado ou sob o efeito de drogas, álcool ou medicação. Um momento de falta de atenção enquanto trabalha com ferramentas elétricas pode resultar em ferimentos graves. b) Use equipamento pessoal de proteção. Use sempre proteção ocular. O equipamento de segurança, tal como máscara respiratória, calçado de segurança antiderrapante, capacete de segurança, ou proteção auditiva, utilizado nas condições adequadas reduzirá a hipótese de ferimentos. c) Eviteligaçõessemintenção.Certique-sedeque o interruptor se encontra na posição de desligado antes de ligar a fonte de energia e/ou à bateria ao agarrar ou transportar a ferramenta. Transportar ferramentas elétricas com o seu dedo no interruptor ou fornecer energia a ferramentas elétricas que tenham o interruptor na posição de ligado convida a acidentes. d) Retire qualquer chave de ajuste ou chave de fendas antes de ligar a ferramenta elétrica. Uma chave de porcas ou uma chave deixada ligada a uma peça rotativa da ferramenta elétrica pode provocar ferimentos. e) Não se estique. Mantenha sempre a base e o equilíbrio adequados. Isso proporciona um melhor controlo da ferramenta elétrica em situações inesperadas. f) Vista-se adequadamente. Não use roupa larga nem joalharia. Mantenha o seu cabelo e roupa afastados das peças móveis. Roupa larga, joias ou cabelo comprido podem ser apanhados pelas peças em movimento. g) Se forem fornecidos dispositivos para a ligação de extraçãodepóefacilidadesderecolha,certique- se de que estes estão ligados e de que são devidamente utilizados. A utilização de dispositivos de extração do pó pode reduzir os perigos relacionados com o pó. h) Não permita que a familiarização ganha com a utilização de ferramentas o torne mais complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar graves ferimentos numa fração de segundo.

4) UTILIZAÇÃO E CUIDADOS DA FERRAMENTA

ELÉTRICA a) Não force a ferramenta elétrica. Utilize a ferramenta elétrica correta para a sua aplicação. A ferramenta elétrica correta fará o trabalho melhor e de forma mais segura ao ritmo para o qual foi concebida. b) Não utilize a ferramenta elétrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligueachadaalimentaçãoe/ouretireabateria da ferramenta elétrica, se amovível, antes de fazer quaisquer ajustes, mudar de acessórios ou armazenar a ferramenta elétrica. Estas medidas de segurança preventiva ajudam a reduzir os riscos de ligar E Placa do pé F Roda de ajuste da velocidade de serrar G Ranhuras de ventilação H Botão do indicador do nível da bateria

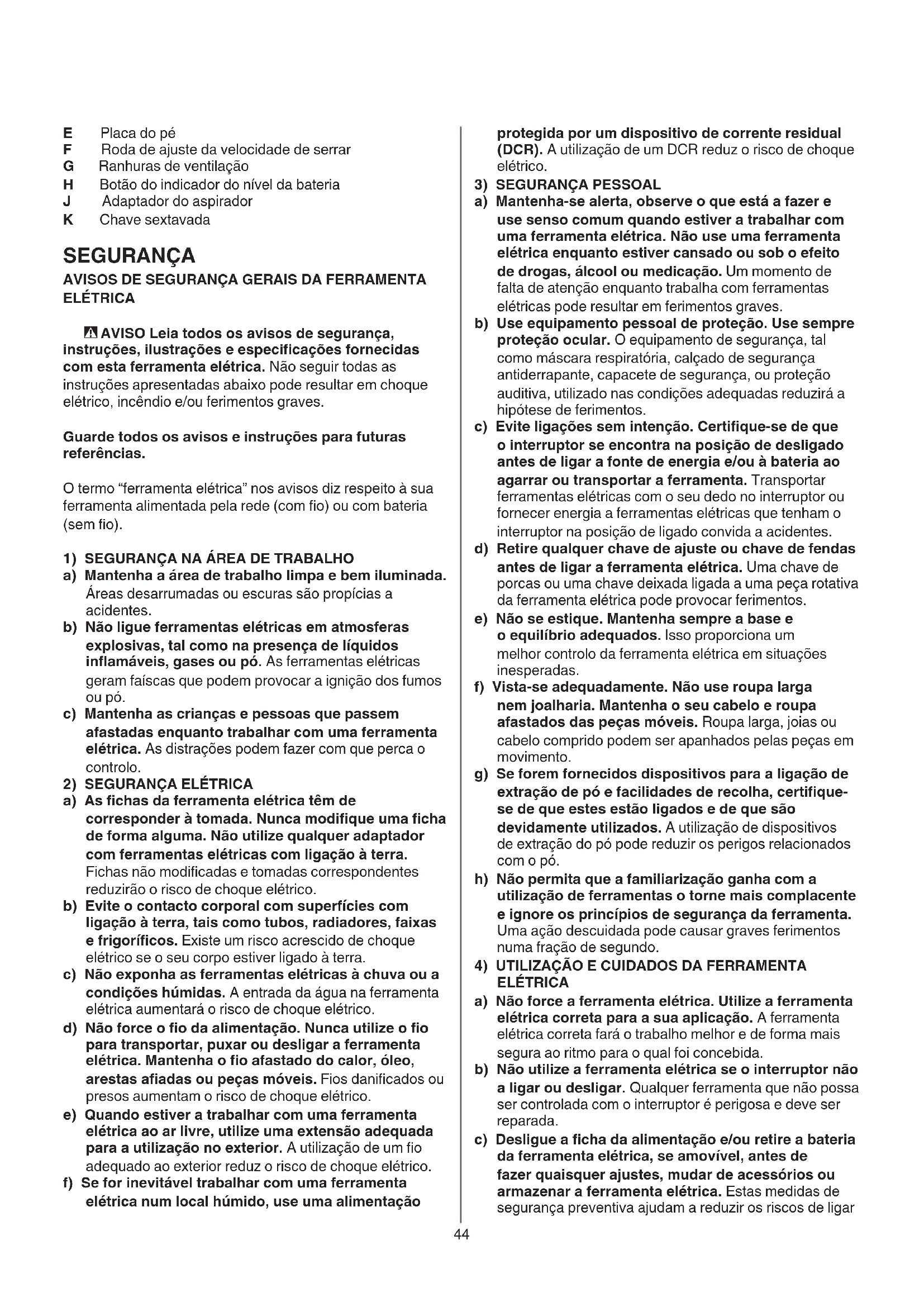

J Adaptador do aspirador K Chave sextavada SEGURANÇA AVISOS DE SEGURANÇA GERAIS DA FERRAMENTA ELÉTRICA - AVISO Leia todos os avisos de segurança, instruções,ilustraçõeseespecicaçõesfornecidas com esta ferramenta elétrica. Não seguir todas as instruções apresentadas abaixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para futuras referências. O termo “ferramenta elétrica” nos avisos diz respeito à sua ferramenta alimentada pela rede (com o) ou com bateria (sem o).

1) SEGURANÇA NA ÁREA DE TRABALHO

a) Mantenha a área de trabalho limpa e bem iluminada. Áreas desarrumadas ou escuras são propícias a acidentes. b) Não ligue ferramentas elétricas em atmosferas explosivas, tal como na presença de líquidos inamáveis,gasesoupó.As ferramentas elétricas geram faíscas que podem provocar a ignição dos fumos ou pó. c) Mantenha as crianças e pessoas que passem afastadas enquanto trabalhar com uma ferramenta elétrica. As distrações podem fazer com que perca o controlo.

2) SEGURANÇA ELÉTRICA

a) Aschasdaferramentaelétricatêmde corresponderàtomada.Nuncamodiqueumacha de forma alguma. Não utilize qualquer adaptador com ferramentas elétricas com ligação à terra. Fichas não modicadas e tomadas correspondentes reduzirão o risco de choque elétrico. b) Evite o contacto corporal com superfícies com ligação à terra, tais como tubos, radiadores, faixas efrigorícos. Existe um risco acrescido de choque elétrico se o seu corpo estiver ligado à terra. c) Não exponha as ferramentas elétricas à chuva ou a condições húmidas. A entrada da água na ferramenta elétrica aumentará o risco de choque elétrico. d) Nãoforceoodaalimentação.Nuncautilizeoo para transportar, puxar ou desligar a ferramenta elétrica.Mantenhaooafastadodocalor,óleo, arestasaadasoupeçasmóveis. Fios danicados ou presos aumentam o risco de choque elétrico. e) Quando estiver a trabalhar com uma ferramenta elétrica ao ar livre, utilize uma extensão adequada para a utilização no exterior. A utilização de um o adequado ao exterior reduz o risco de choque elétrico. f) Se for inevitável trabalhar com uma ferramenta elétrica num local húmido, use uma alimentação45 não carregue a bateria nem a ferramenta a uma temperaturaforadosparâmetrosespecicadosnas instruções. Carregar incorretamente ou a temperaturas fora dos parâmetros especicados pode danicar a bateria e aumentar o risco de fogo.

a) A reparação da sua ferramenta elétrica deverá sersempreefetuadaporpessoasqualicadas, utilizando apenas peças sobresselentes idênticas. Isso garante que a segurança da ferramenta elétrica é mantida. b) Nuncatenterepararumabateriadanicada.A reparação das baterias só deverá ser efetuada pelo fabricante ou por um reparador autorizado. INSTRUÇÕES DE SEGURANÇA PARA A SERRA TICO-

• Segure a ferramenta elétrica pelas superfícies isoladas quando efetuar qualquer operação em que oxadorpossaentraremcontactocomcablagem ocultaoucomoseupróprioo.Se a ferramenta entrar em contacto com um o ligado à alimentação, as peças de metal expostas à eletricidade podem dar origem a um choque elétrico.

• Utilize grampos ou outra forma prática de segurar e apoiar a peça de trabalho numa plataforma estável. Segurar a peça à mão ou contra o corpo deixa-a instável e pode dar origem à perda de controlo. GERAL

• Não trabalhe em materiais que contenham amianto (o amianto é considerado cancerígeno).

• Esta ferramenta não deverá ser utilizada por pessoas com menos de 16 anos.

• O nível de ruído durante o trabalho pode exceder 85 dB(A). Use proteção auditiva.

• Use óculos de proteção ao trabalhar com materiais que produzam lascas.

• As poeiras de materiais como tintas com chumbo, determinadas espécies de madeiras, minerais e metais podem ser prejudiciais (o contacto ou a inalação dessa poeira pode causar reações alérgicas e/ou doenças respiratórias no operador ou assistentes); utilize uma máscara antipoeira e trabalhe com um dispositivo de extração de poeiras quando for possível ligar.

• Determinados tipos de poeiras estão classicados como cancerígenos (como poeira de faia e carvalho) especialmente junto com aditivos para tratamento de madeiras. Utilize uma máscara antipoeira e trabalhe com um dispositivo de extração de poeiras quando for possível ligar.

• Siga as normas nacionais referentes a poeiras para os materiais com que pretende trabalhar.

• Retire sempre a bateria da ferramenta antes de efetuar quaisquer ajustes ou mudar de acessórios.

• Retire os obstáculos por cima e por baixo do caminho de corte antes de começar a cortar.

• Evite danos que possam ser causados por parafusos, pregos e outros elementos na sua peça a ser trabalhada. Retire-os antes de começar o trabalho.

DURANTE A UTILIZAÇÃO

• Mantenha as mãos afastadas da lâmina da serra enquanto a ferramenta estiver a ser usada. ACESSÓRIOS inadvertidamente a ferramenta elétrica. d) Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta elétrica. As ferramentas elétricas são perigosas nas mãos de utilizadores sem formação. e) Proceda à manutenção das ferramentas elétricas eacessórios.Veriquedesalinhamentosou bloqueios das peças móveis, peças partidas e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica. Se estiver danicada,leveaferramentaelétricaparaser reparada antes da utilização. Muitos acidentes são provocados pela fraca manutenção das ferramentas elétricas. f) Mantenhaasferramentasdecorteaadaselimpas. Ferramentas de corte devidamente mantidas e com arestas de corte aadas têm uma menor probabilidade de prender e são mais fáceis de controlar. g) Use a ferramenta elétrica, acessórios e brocas, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e o trabalho a ser efetuado. A utilização da ferramenta elétrica para operações diferentes daquelas para que foi criada pode dar origem a uma situação perigosa. h) Mantenha as pegas e superfícies de segurar secas, limpas e sem óleo ou gordura. Pegas e superfícies de segurar escorregadias não permitem o manuseamento seguro nem o controlo da ferramenta em situações inesperadas.

5) UTILIZAÇÃO E CUIDADOS DA FERRAMENTA COM

A BATERIA a) Recarregueapenascomocarregadorespecicado pelo fabricante. Um carregador que seja adequado a um tipo de bateria pode criar um risco de incêndio quando usado com outra bateria. b) Use ferramentas elétricas apenas com as baterias especicamentedesignadas.A utilização de outras baterias pode criar um risco de ferimentos e incêndio. c) Quando não usar a bateria, mantenha-a afastada de outros objetos de metal, como clipes de papel, moedas, chaves, pregos, parafusos ou outros pequenos objetos de metal que possam fazer a ligação entre os dois terminais. Colocar os terminais da bateria em curto-circuito pode dar origem a queimaduras ou fogo. d) Sob condições abusivas, pode ser ejetado líquido da bateria; evite o contacto. Se ocorrer um contacto acidental, lave com água abundante. Se o líquido entrar em contacto com os olhos, procure ajuda médica. O líquido ejetado da bateria pode provocar irritação ou queimaduras. e) Não use a bateria nem a ferramenta se estiverem danicadasoumodicadas.Baterias danicadas ou modicadas podem apresentar comportamentos imprevisíveis, dando origem a fogo, explosão ou risco de lesões. f) Não exponha a bateria ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima dos 130 °C pode causar uma explosão. g) Siga todas as instruções de carregamento e46 permitida de -20 a +50 °C -> 2 níveis do indicador do nível da bateria começam a piscar quando prime o botão H7c; espere que a bateria volte ao raio da temperatura de funcionamento permitida. - a bateria está quase gasta (para proteger contra grandes descargas) -> é apresentado um baixo nível da bateria ou a piscar 7b no indicador do nível da bateria quando prime o botão H; carregue a bateria. ! Não continue a premir o interruptor de ligar/ desligar após a ferramenta se desligar automaticamente.Abateriapodecardanicada.

• Ligar/desligar 8 - Ligue/desligue a ferramenta premindo o interruptor A para a posição “I/O”.

• Controlo da velocidade 9 - Com o disco F, pode selecionar a velocidade de serrar desejada. A velocidade de funcionamento ótima depende do material, e pode ser determinada com testes práticos. Com o disco F em “A”, a velocidade sem carga é reduzida para um arranque controlado. - Quando serrar, a velocidade aumenta automaticamente para a velocidade máxima. ! A ferramenta volta à velocidade sem carga reduzida apenas após reiniciar.

• Substituir a lâmina da serra q ! Retire sempre a bateria da ferramenta antes de efetuar quaisquer ajustes ou mudar de acessórios. ! Insira a lâmina por completo com os dentes virados para a frente! w - A ferramenta aceita grande parte das lâminas em T disponíveis comercialmente q. - Para ejetar a lâmina, utilize a alavanca da braçadeira da lâmina C (não precisa de tocar na lâmina).

• Selecionar o modo de serrar r Use a alavanca D para ajustar a ação orbital de um corte preciso (=0) para um corte rápido (=3). - A denição 1 (“0”) para um corte preciso em todos os materiais, reto + curvo. - 3 denições para um corte rápido em diferentes materiais, apenas cortes retos. 1 = alumínio, plástico 2 = madeira dura 3 = madeira suave ! Selecione sempre “0” quando serrar material sensível a lascas.

• Aspiração do pó y - Ligue o adaptador do aspirador J à placa do pé. - Ligue a mangueira do aspirador ao adaptador do aspirador J. ! Não use o aspirador quando cortar metal!

• Utilizar a ferramenta - Antes de ligar a ferramenta, certique-se de que a extremidade dianteira da placa do pé assenta plana na peça a ser trabalhada. - Segure rmemente a ferramenta com ambas as mãos, para que tenha sempre o controlo completo. ! Durante o trabalho, segure sempre a ferramenta pelas áreas de preensão cinzentas. u - Certique-se de que toda a superfície da placa do pé assenta rmemente na peça a ser trabalhada. ! Certique-sedequealâminaparouporcompleto

• A SKIL apenas pode assegurar um funcionamento sem defeitos da ferramenta quando utilizados acessórios originais.

• Não use lâminas de serra danicadas, deformadas ou rombas.

• Quando pousar a ferramenta, desligue o motor e certique-se de que todas as peças móveis estão completamente paradas BATERIAS

• A bateria fornecida vem parcialmente carregada. Para garantir a capacidade completa da bateria, carregue por completo a bateria no carregador antes de usar a sua ferramenta elétrica pela primeira vez.

• Use apenas as seguintes baterias e carregadores com esta ferramenta - Bateria SKIL: BR1*31**** - Carregador SKIL: CR1*31****

• Não use a bateria danicada. Esta deverá ser substituída imediatamente.

• Não desmonte a bateria.

• Não exponha a ferramenta/bateria à chuva.

Leia o manual de instruções antes da utilização.

As baterias podem explodir quando atiradas para o fogo, por isso, nunca queime uma bateria.

Guarde a ferramenta/carregador/bateria num local onde a temperatura não exceda os 50 °C.

Não elimine ferramentas elétricas juntamente com o lixo doméstico comum. UTILIZAÇÃO

• Carregar a bateria ! Leia os avisos de segurança e as instruções fornecidas com o carregador.

• Remover/Instalar a bateria 2

• Indicador do nível da bateria 7 - Prima o botão do indicador do nível da bateria H para ver o atual nível da bateria 7a. ! Quando o nível mais baixo do indicador da bateria começar a piscar após premir o botão H7b, a bateria está descarregada. ! Quando 2 níveis do indicador da bateria começarem a piscar após premir o botão H7c, a bateria não se encontra dentro da temperatura de funcionamento permitida.

• Luz LED t - A luz LED B liga-se automaticamente quando ativar o interruptor de ligar/desligar. ! Quando a luz de trabalho LED começar a piscar, a proteção da bateria é ativada (consulte abaixo).

• Proteção da bateria A ferramenta desliga-se de repente ou é impossível ligá-la quando - a carga é muito grande -> retire a carga e reinicie - A temperatura da bateria não se encontra dentro do raio da temperatura de funcionamento47 do som desta ferramenta é de 87 dB(A), e o nível de potência do som é de 98 dB(A) (incerteza K = 3 dB), e a vibraçãoÞ (soma vetorial das 3 direções; incerteza K = 1,5 m/s

• O nível de emissão da vibração foi medido de acordo com um teste padronizado da norma EN 62841. Pode ser usado para comparar duas ferramentas e como avaliação preliminar da exposição à vibração quando usar a ferramenta para as aplicações mencionadas. - Usar a ferramenta para diferentes aplicações, ou com acessórios diferentes ou mal mantidos, pode aumentar signicativamente o nível de exposição. - As vezes que a ferramenta é desligada ou quando estiver a funcionar, mas sem estar a efetuar o trabalho, pode reduzir signicativamente o nível de exposição. ! Proteja-se dos efeitos das vibrações realizando a manutenção da ferramenta e dos seus acessórios, mantendo as mãos quentes e organizando os seus padrões de trabalho.

CONSELHOS DE APLICAÇÃO

• Use as lâminas de serra adequadas i ! A ferramenta aceita grande parte das lâminas em T disponíveis comercialmente.

• Ao cortar metais, lubrique a lâmina da serra regularmente com óleo.

• Faça um pré-orifício antes de fazer cortes o.

• Corte sem farpas - Cubra a linha de corte com várias camadas de ta larga antes de cortar. - Olhe sempre para baixo no lado bom da peça a ser trabalhada.

• Para mais informações, consulte www.skil.com.

MANUTENÇÃO / REPARAÇÃO

• Esta ferramenta não foi criada para utilização prossional.

• Mantenha sempre a ferramenta limpa (especialmente as ranhuras de ventilação G2) ! Retire a bateria da ferramenta antes de proceder à limpeza.

• Se a ferramenta falhar apesar dos cuidados de fabrico e procedimentos de teste, a reparação deverá ser efetuada por um centro de reparação pós-venda autorizado para ferramentas elétricas SKIL. - Envie a ferramenta desmontada, juntamente com a prova de compra, para o seu representante ou ponto de reparação SKIL mais próximo (os endereços e também os esquemas de reparação estão listados em www.skil.com). - Tenha em conta que danos devido a sobrecarga ou manuseamento inadequado da ferramenta não são abrangidos pela garantia (para saber as condições da garantia SKIL, consulte www.skil.com ou informe-se com o seu revendedor). AMBIENTE

• Não elimine ferramentas elétricas, baterias, acessórios e embalagens juntamente com o lixo doméstico comum (apenas para países da UE). - Em conformidade com a Diretiva Europeia 2012/19/ CE relativa aos resíduos de equipamento elétrico e eletrónico e respetiva implementação em conformidade com as leis nacionais, ferramentas elétricas que tenham atingido o nal do seu ciclo de vida devem ser recolhidas separadamente e entregues em instalações de reciclagem ambientalmente compatíveis. - O símbolo 6 serve para lembrar isto quando for necessária a eliminação. ! Antes da eliminação, proteja os terminais da bateriacomtaresistente,paraevitarum curto-circuito.
