Type de produit	Scie circulaire sans fil
Marque	Skil
Modèle	3540 CA
Type de moteur	Sans balais
Diamètre de lame	115 mm - 120 mm
Alésage de lame	9,5 mm
Profondeur de coupe max.	41 mm
Angle de coupe	0° - 45°
Matériaux de coupe	Bois, aggloméré, contreplaqué, aluminium, dalles, pierre, plastique
Alimentation	Batterie lithium-ion (compatible BR1*31***)
Chargeur compatible	SKIL CR1*31***
Tension batterie	Non spécifiée (typ. 18 V ou 20 V)
Éclairage LED	Oui, automatique
Aspiration des poussières	Oui, avec adaptateur
Guide parallèle	Oui, réglable
Indicateur de ligne de coupe	Oui, pour coupes à 0° et 45°
Blocage de broche	Oui, pour changement de lame
Protection de la batterie	Oui (surcharge, température, décharge)
Entretien	Nettoyer fentes de ventilation et carter inférieur régulièrement
Réparabilité	Service après-vente agréé SKIL
Accessoires fournis	Lame carbure, lame acier trempé, disque diamant, clé hexagonale, guide parallèle, adaptateur aspirateur

FOIRE AUX QUESTIONS - 3540 CA SKIL

Comment changer la lame de scie ?

Retirez la batterie. Utilisez la clé hexagonale pour dévisser le boulon de la lame dans le sens des aiguilles d'une montre. Appuyez sur le bouton de blocage de l'arbre. Retirez la bride et la lame usagée. Montez la nouvelle lame en orientant les dents dans le même sens que la flèche sur le carter. Remontez la bride et serrez le boulon d'1/8 de tour en arrière après blocage.

Comment régler la profondeur de coupe ?

Desserrez le bouton de réglage de profondeur. Levez ou abaissez la semelle jusqu'à la profondeur souhaitée (0-41 mm) en utilisant l'indicateur de profondeur. Serrez le bouton. La lame ne doit pas dépasser de plus de 3 mm sous la pièce.

Comment régler l'angle de coupe ?

Desserrez le bouton de réglage d'angle. Inclinez l'outil jusqu'à l'angle désiré (0° à 45°) en vous aidant de l'indicateur. Serrez le bouton. La profondeur de coupe réelle diffère en coupe d'angle.

Que faire si la batterie ne se charge pas ?

Vérifiez que la batterie est dans la plage de température autorisée (4-40°C en charge). Si 2 voyants clignotent après avoir appuyé sur le bouton indicateur, la batterie est hors plage. Attendez qu'elle revienne à température ambiante. Si le problème persiste, utilisez uniquement le chargeur SKIL CR1*31*** adapté.

Comment utiliser le guide parallèle ?

Insérez le guide dans les fentes à l'avant de la semelle. Desserrez la vis de réglage avec la clé hexagonale, réglez la largeur de coupe souhaitée sur l'échelle (en utilisant l'indicateur de ligne de coupe comme référence zéro), puis serrez la vis.

Que faire en cas de rebond ?

Tenez fermement la scie, positionnez votre corps d'un côté de la lame. Si la lame se coince, relâchez l'interrupteur et maintenez la scie immobile jusqu'à l'arrêt complet. Ne retirez jamais la scie en marche. Utilisez des lames affûtées et soutenez les grandes pièces pour éviter le pincement.

Comment nettoyer l'outil ?

Retirez la batterie. Nettoyez les fentes de ventilation et la zone autour du carter inférieur avec de l'air comprimé ou une brosse. Nettoyez la lame après chaque utilisation, surtout si elle a coupé de la résine.

Quelles lames utiliser pour différents matériaux ?

Utilisez la lame en acier trempé (AC) pour le bois, l'aluminium, le plastique et les panneaux stratifiés. Utilisez le disque diamant (AD) pour la céramique et les dalles. Les lames à denture carbure (Y) offrent une durée de vie 30 fois supérieure.

Comment utiliser le dispositif d'aspiration ?

Connectez le tuyau de l'aspirateur à l'adaptateur fourni (H). Ne laissez pas le tuyau gêner le carter inférieur. N'utilisez pas l'aspirateur lors de la coupe de métaux.

Que signifie le clignotement de la LED ?

Si la LED clignote pendant l'utilisation, la protection de la batterie est activée. Cela peut être dû à une surcharge (réduisez la charge), une température hors plage (attendez le retour à -20°C à +50°C) ou une batterie faible (rechargez-la).

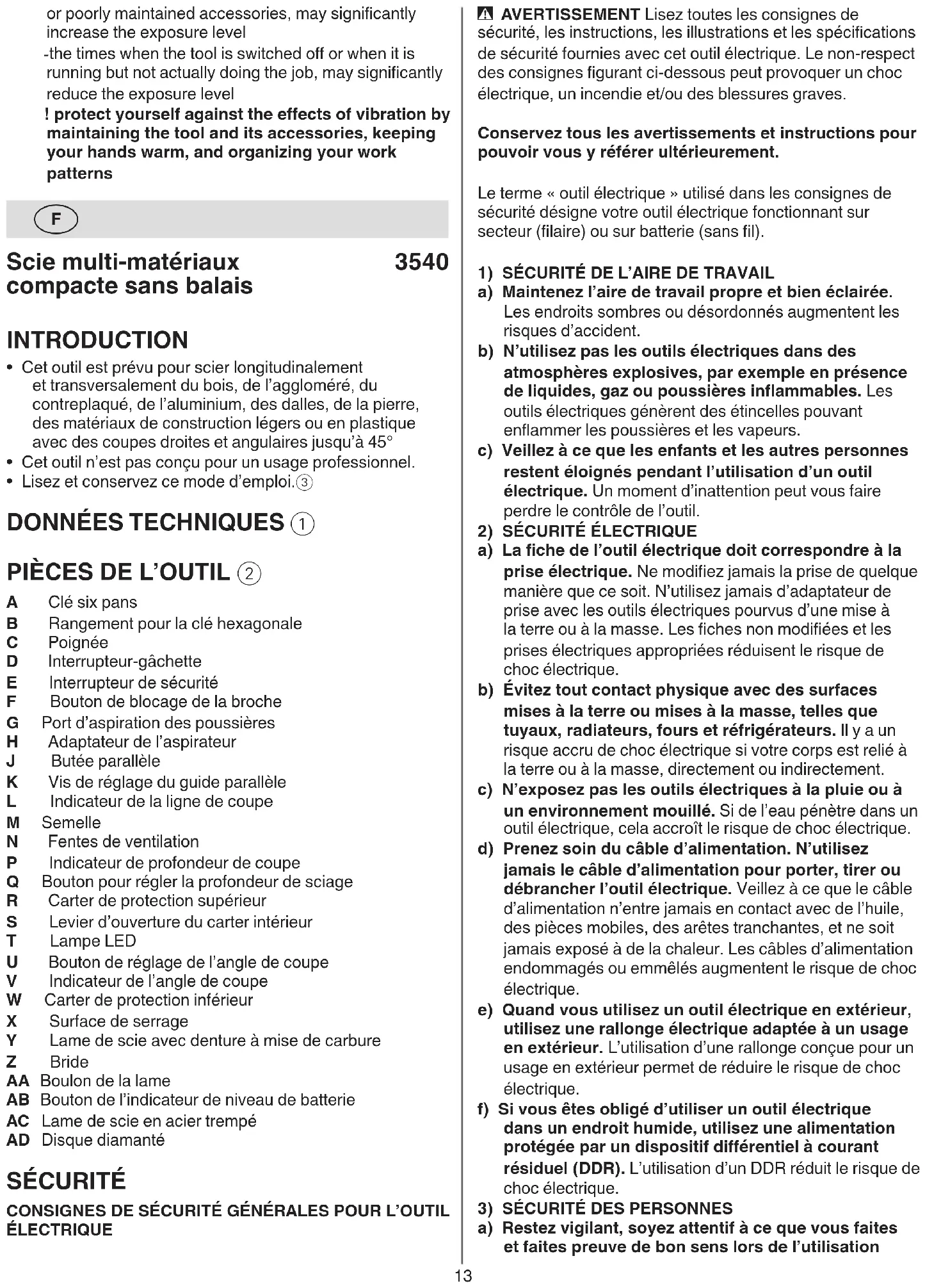

MODE D'EMPLOI 3540 CA SKIL

Scie multi-matéraux compacte sans balais

• Cét outil est prévu pour scier longitudinalement et transversalement du bois, de l'aggloméré, du contreplaqué, de l'aluminium, des dalles, de la pierre, des matérieliaux de construction légers ou en plastique avec des coupes droites et angulaires jusqu'à
• Cet outil n'est pas concu pour un usage professionnel.
• Lisez et conserveze ce mode d'emploi.③

PIECES De l'outil ②

A Clé six pans B Rangement pour la clé hexagonale C Poignée D Interrupteur-gachette E Interrupteur de sécurité F Bouton de blocage de la broche G Port d'aspiration des poussières H Adaptateur de l'aspirateur J Buteeparallele K Vis de réglage du guide parallele L Indicateur de la ligne de coupe M Semelle N Fentes de ventilation P Indicateur de profondeur de coupe Bouton pour régler la profondeur de sciage R Carter de protection supérieur S Levier d'ouverture du carter interieur T Lampe LED U Bouton de réglage de l'angle de coupe V Indicateur de I'angle de coupe W Carter de protection inférieur X Surface de serrage Y Lame de scie avec denture a mise de carbure Z Bride AA Boulon de la lame AB Bouton de l'indicateur de niveau de batterie AC Lame de scie en acier trempe AD Disque diamante

Securite

CONSIGNES DE SECURITE GENÉRALES POUR L'OUTIL ÉLECTRIQUE

AVERTISSEMENT Lisez toutes les consignes de sécurité, les instructions, les illustrations et les specifications de sécurité fournies avec cet outil electrique. Le non-respect des consignes figurant ci-dessous peut provoquer un choc electrique, un incendie et/ou des blessures graves.

Conserve tous les avertissements et instructions pour pouvoir vous y reférer ultérieurement.

Le terme « outil électrique » utilisé dans les consignes de sécurité désigne votre outil électrique fonctionnant sur secteur (filaire) ou sur batterie (sans fil).

1) SÉCURITÉ DE L'AIRE DE TRAVAIL a) Maintenez l'aire de travail propre et bien éclairée. Les endroits sombres ou désordonnés augmentent les risques d'accident. b) N'utilise pas les outils electriques dans des atmospheres explosives, par exemple en presence de liquides, gaz ou poussières inflammables. Les outils electriques générent des étincelles pouvant enflammer les poussières et les vapeurs. c) Veillez à ce que les enfants et les autres personnes restent éloignés pendant l'utilisation d'un outil électrique. Un moment d'inattention peut vous faire perdre le contrôle de l'outil. 2) SÉCURITÉ ÉLECTRIQUE a) La fiche de l'outil électrique doit correspondre à la prise électrique. Ne modifies jamais la prise de chaque manière que ce soit. N'utilise jamais d'adaptateur de prise avec les outils électriques pourvus d'une mise à la terre ou à la masse. Les fiches non modifiées et les prises electriques appropriées réduisent le risque de chocoléctrique. b) Évitez tout contact physique avec des surfaces mises à la terre ou mises à la masse, telles que tuyaux, radiateurs, fours et réfrigerateurs. Il y a un risque accru de chic électrique si votre corps est relié à la terre ou à la masse, directement ou indirectement. c) N'exposez pas les outils électriques à la pluie ou à un environnement mouillé. Si de l'eau pénétre dans un outil électrique, cela accroit le risque de chocoléctrique. d) Prenez soit du cable d'alimentation. N'utilise jamais le cable d'alimentation pour porter, tirer ou débrancher l'outil électrique. Veillez à ce que le cable d'alimentation n'estraient jamais en contact avec de l'huile, des pieces mobiles, des arêtes tranchantes, et ne soit jamais exposé à de la chaleur. Les cables d'alimentation endommagés ou emmèlés augmentent le risque de chocolélectrique. e) Quand vous utilisez un outil electrique en extérieur, utilisez une rallonge electrique adaptee a un usage en extérieur. L'utilisation d'une rallonge conque pour un usage en extérieur permet de réduire le risque de chocolélectrique. f) Si vous étés oblige d'utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée par un dispositif différentiel à courant résiduel (DDR). L'utilisation d'un DDR réduit le risque de chic électrique. 3) SECURITE DES PERSONNES a) Restez vigilant, soyez attentif à ce que vous faites et faites preuve de bon sens lors de l'utilisation

d'un outil electrique. N'utilise pas un outil electrique quand vous estes fatigued ou sous l'emprise de l'alcool, de stupéfants ou de médicaments. Un moment d'inattention pendant l'utilisation des outils electriques peut provoquer des blessures corporelles graves.

b) Utilisez des équipements de protection individuelle. Portez toujours une protection oculaire. L'utilisation d'équipements de protection appropriés aux conditions de travail, tels que masque antipoussières, chaussures de sécurité antidéraptantes, casque et protections auditives, permet de réduire les risques de blessures corporelles. c) Évitez les démarrages accidentels. Vérifiez que l'interrupteur marche/arrêt est dans la position arrêt avant de brancher l'outil dans une prise électrique et/ou une batterie, de le saisir ou de le transporter. Transporter un outil électrique les doigts sur son interrupteur marche/arrêt ou le brancher dans une alimentation électrique alors que son interrupteur marche/arrêt est dans la position marche favorise les accidents. d) Retirez toutes les clés de réglage et de serrage avant demettre l'outil électrique en marche. Une clé de réglage ou de serrage laissée sur une piece rotative de l'outil électrique peut provoquer des blessures corporelles. e) N'essayez pas de travailler des endroits difficiles à atteindre. Conservez en permanence des appuis des pieds solides et un bon équilibre. Cela permet un meilleur contrôle de l'outil électrique en cas de situations inattendues. f) Maintenez vos cheveux et vos vêtements éloignés des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent se prendre dans les pièces mobiles. g) Si un outil est concu pour etre utilise avec des dispositifs d'extraction et de recupération des poussieres, veillez a ce que ces dispositifs soient raccordes et correctement utilisés. L'utilisation de dispositifs de recupération des poussieres permet de réduire les risques liés aux poussieres. h) Veillez à ne pas devenir trop sur de vous et ne cessez pas de respecter les principes de sécurité même si vous sentez familiarisé à l'utilisation de l'outil. La néligence peut provoquer des blessures graves en une fraction de seconde. 4) UTILISATION ET ENTRETIEN DE L'OUTIL ÉLECTRIQUE a) Ne forcez pas l'outil electrique. Utilisez l'outil electrique qui convient au travail que vous pouze effectuer. L'utilisation d'un outil qui convient au travail à effectuer permet de réaliser ce travail plus efficacement, avec une sécurité accrue et au rythme pour lequel l'outil a ete concu. b) N'utilise pas l'outil electrique si son interrupteur marche/arrêt ne permet pas de l'allumer et de l'eteindre. Tout outil electrique qui ne peut pas etre contrôle par son interrupteur marche/arrêt est dangereux et doit etre réparé. c) Débranche le cable de l'alimentation électrique et/ou retirez la batterie, si amovible, de l'outil électrique avant tout réglage ou changement d'accessoire, et avant de ranger l'outil électrique.

Cette mesure de sécurité préventive réduit le risque de démarrage accidentel de l'outil électrique.

d) Rangez les outils électriques non utilisés hors de portée des enfants. N'autorisez pas les personnes non familiarisées avec l'outil électrique ou ce manuel d'utilisation à l'utiliser. Les outils électriques sont dangereux dans les mains de personnes inexpérimentées. e) Entretenez les outils electriques et les accessoires. Inspectez-les pour vérifier qu'aucune piece mobile n'est grippée ou mal alignée, qu'aucune piece n'est cassée, et pour tout autre problème qui pourrait affecter leur fonctionnement. Si un outil electrique est endommage, il doit être réparé avant d'être réutilisé. Beaucoup d'accidents sont dus à des outils electriques mal entretenus. f) Veillez à ce que les accessoires de coupe restent affutés et propres. Des accessoires de coupe bien entretenus et bien affutés risquent moins de se coincer et sont plus facies à contrôler. g) Utilisez l'outil électrique, ses accessoires, mèches/ embouts et toutes les autres pieces conformément aux prsentes instructions, enPNANT en compte les conditions d'utilisation et le travail à effectuer. Utiliser l'outil électrique à d'autres finalités que celles pour lesquelles il a été concu peut engendrer des situations dangereuses. h) Maintenez les poignées et surfaces de préhension propres, sèches et exemples d'huile et de graisse. Les poignées et surfaces de préhension glissantes ne permettent pas de tener et de contrôler l'outil de manière sure en cas de situations inattendues. 5) UTILISATION ET ENTRETIEN DE L'OUTIL SUR BATTERIE a) Rechargez la batterie exclusivement avec le chargeur spécifique par le fabricant. Un chargeur adapté à un type de batterie en particulier peutprésenter un risque d'incendie s'il est utilisé avec une batterie différente. b) Utilisez les outils électriques exclusivement avec les batteries spécifiées. L'utilisation de toute autre batterie peut engendrer un risque de blessures et d'incendie. c) Quand la batterie n'est pas utilisée, elle doit être rangiée à l'ecart d'objets métalliques, tels que les trombones, pieces de monnaie, clés, clous, vis et tous les autres petits objets métalliques pouvantmettre en contact ses bornes. Mettre en court-circuit les bornes de la batterie peut provoquer des brûlures et un incendie. d) En cas d'usage abusif, du liquide peut s'échapper de la batterie. Évitez tout contact avec ce liquide. En cas de contact accidentel, rincez à grande eau. En cas de contact avec les yeux, vousdez en outre consulter un médecin. Le liquide qui s'échappe des batteries peut provoquer des irritations et des brûlures. e) N'utilisez pas une batterie ou un outil endommagé ou modifié. Les batteries modifiées ou endommagées peuvent avoir un comportement imprévisible provoquant un incendie, une explosion ou un risque de blessure. f) N'exposez pas la batterie ou l'outil à des flammes ou à une température excessive. L'exposition au feu ou à des températures supérieures à 130°C peut provoquer une Explosion.

g) Respectez toutes les instructions de recharge et ne rechargez pas la batterie ou l'outil hors de la plage de température spécifiée dans les instructions. La recharge incorrecte ou à des températures hors de la plage spécifiée peut endommager la batterie et accroître le risque d'incendie. 6) SERVICE a) Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. b) Never service damaged battery packs. Service of battery packs should only be performed by the manufacturer or authorized service providers.

Procedures de coupe

a) DANGER: Maintenez les mains éloignées de la zone de coupe et de la lame. Si vos deux mains tiennent la scie, elles ne peuvent pas être coupées par la lame. b) Ne placez jamais aucune partie de votre corps sous la pièce à scier. Le carter de protection ne peut pas vous protégger de la lame sous la pièce travaillée. c) Reglez la profondeur de coupe en fonction de l'épaissur de la pierce à scier. La hauteur de lame visible sous la pierce à scier doit être inférieure à une dent. d) Ne tenez jamais la pièce dans vos mains ou en travers de votre jambe pendant la coupe. Fixez-la sur une plateforme stable. Il est important de correctement soutenir la pièce à scier pour minimiser l'exposition du corps de l'opérateur et les risques de pinclement de la lame et de perte de contrôle. e) Tenez l'outil électrique par les surfaces de préhension isolées lorsque vous effectuez une opération où l'outil de coupe peut entraire en contact avec des fils dissimulés. Si les lames entrent en contact avec un fil électrique sous tension, les parties metalliques non carénées de l'outil électrique peuvent se retrouver sous tension électrique et l'opérateur risque de subir un choc électrique. f) Pour les sciages en long, utilisez toujours un guide de refente ou un rail de guidage. Cela permet d'accroître la précision des coupes et de réduire le risque de pincement de la lame. g) Utilisez toujours des lames dont la taille et la forme de l'alésage (diamant ou rond) sont appropriées. Si la lame n'est pas adaptée au support de fixation de la scie, elle va s'excentrer et provoquer la perte de contrôle de l'outil. h) N'utilisez jamais de boulons ni de rondelles de lame endommagés ou inappropriés. Les brides et le boulon de lame sont conçus spécifique pour votre scie afin d'assurer des performances optimes et la sécurité d'utilisation.

Causes des rebonds et mises en garde correspondantes

-Un rebond est une reaction soudaine provoquee par une lame mal alignee, pincée ou coincée qui projette

la scie de maniere incontrolaee vers le haut, hors de la piece usinée et vers l'opérateur. -Quand la lame est pincee ou coincée fortement parce que la ligne de coupe se refere, elle se bloque et la reaction du moteur projette violemment l'outil en arrriere vers I'opérateur. -Si la lame est courbee ou mal alignée dans la coupe, les dents arrriere de la lame peuvent se planter dans la surface supérieure du bois, ce qui projette la lame vers le haut, hors de la ligne de coupe et en arrriere vers l'opérateur.

Les rebonds résultat d'une mauvaise utilisation de la scie et/ou de procédures d'utilisation incorrectes et/ou de conditions d'utilisation inadéquates. Il est possible de les éviter en prénant les précautions appropriées indiquées ci-après.

a) Tenez fermement la scie et positionnez vos bras de façon à pouvoir résister aux forces d'un rebond. Positionnéz votre corps décalé sur l'un des côtés de la lame et non dans l'alignement de celle-ci. Un rebond peut projeter violemment la scie en arriere, mais les forces d'un rebond peuvent etre controlées par I'opérateur si les précautions appropriées ont ete prises. b) Si la lame se coince ou si vous arrêtez une coupe pour quelques raison que ce soit, relâchez l'interrupteur marche/arrêt et maintenez la scie immobile dans le matériel jusqu'à ce que la lame se soit complètement arrêtée. N'essayez jamais de retarder la scie de la piece usinée ou de la tirer en arrière quand la lame est en rotation ou qu'un rebond peut se produit. Cherchez la cause du blocage de la lame et prenez des mesures correctrices pour en éliminer la cause. c) Quand vous redémarrez la scie dans la pièce, centrez la lame de la scie dans la ligne de coupe de façon à ce que ses dents ne soient pas engagées dans le matériel. Si la lame est coincée, elle peut se déplacer vers le haut ou rebondir hors de la pièce usinée quand vous redémarrez la scie. d) Les grands panneaux doivent être soutenus pour minimiser le risque de pincement de la lame et de rebond. Les grands panneaux ont tendance à s'affaisser sous leur propre poids. Il faut donc placer des supports sous ces panneaux près de leurs bords et de chaque côté de la ligne de coupe, pres d'elle. e) N'utilisez pas de lame émoussée ou endommagée.

Les lames émoussées ou incorrectement assemblées produit une ligne de coupe étroite, ce qui provoque des frictions excessives et favorise le pincement de la lame et les rebonds.

f) Avant de commencer une coupe, veillez à bien serrer les leviers de verrouillage des réglages de la profondeur de coupe et du biseau. Si le réglage de la lame changependantla coupe, elle risque de se coincer et de provoquer un rebond. g) Redoublez de prudence lors du sciage dans des murs existants ou d'autres zones aveugles. La partie saillante de la lame peut couper des objets pouvant provoquer des rebonds.

Fonctionnement du carter inférieur

a) Avant chaque utilisation, vérifie que le carter

de protection inférieur se ferme correctement. N'utilisez pas la scie si le carter de protection inférieur ne peut pas bouger librement et se refermer instantanement. Ne fixez jamais et n'attachez jamais le carter de protection inférieur en position ouverte. Si la scie tombe accidentellement, le carter de protection inférieur peut etre deformé. Relevez le carter de protection inférieur à l'aide de sa poignée de retraction, vérifie qu'il peut bouger librement et qu'il ne touche ni la lame ni aucune autre piece, cela dans tous les angles et a toutes les profondeurs de coupe.

b) Contrôlez le fonctionnement du ressort du carter de protection inférieur. Si le ressort et le carter de protection ne fonctionnent pas normalement, vous devez les faire réparer avant d'utiliser la scie. Le fonctionnement du carter de protection inférieur peut être alteré par des pièces endommagées, des dépôts collants ou l'accumulation de débris. c) Le carter de protection inférieur ne peut être relevé manuellement que pour certaines coupes spéciales, telles que les « coupes plongeantes » et les « coupes composées ». Relevez le carter de protection inférieur en rétractant son levier et relâchez-le impérativement des que la lame pénétre dans le matériel. Pour toutes les autres coupes, vous doivent laisser le carter de protection inférieur fonctionner automatiquement. d) Vérifiez toujours que le carter de protection inférieur recouvre la lame avant de poser la scie sur un établi ou sur le sol. Une lame non protégée entraînée par son inertie provoquera le recul de la scie, qui coupera tout ce qui se trouvera sur son passage. Soyez conscient qu'après avoir relaché l'interrupteur marche/arrêt, il faut un certain temps avant que la lame s'arrête complètement.

Generalites

• Cet outil ne doit pas etre utiliser par des personnes de moins de 16 ans
• Cet outil ne convient pas pour couper à mouillage
• Ne travailliez pas avec des matériaux contenant de l'amiate (l'amiate est considéré cancérigène)
• La poussière de matérielux, tels que la peinture contenant du plomb, certaines espèces de bois, certains mineraux et métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l'opérateur ou les personnes à proximité); portez un masque antipoussières et travailliez si possible avec un dispositif d'extraction des poussières
• Certains types de poussières sont classées comme étant Cancérigénes (tels que la poussière de chêne ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois; portez un masque antipoussières et travailliez si possible avec un dispositif d'extraction des poussières
• Suivez les directives nationales relatives au dépoussierage pour les matériel à travailler
• N'utilisez pas cette scie avec une table de sciage
• Retirez la batterie de l'outil avant d'effectuer des réglages ou de changer d'accessoire

Accessions

• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a ete utilise avec les accessoires d'origine
• N'utilisez que des lames de scie qui correspondent aux caractéristiques techniques indiquées dans le present mode d'emploi et qui sont marquées conformément à la norme EN 847-1, si elles sont prévues pour du bois et des matérieliaux similaires.
• La vitesse admissible des accessoires utilisées doit être au moins aussi élevée que la vitesse à vide maximale de l'outil Utilisez uniquement des lames de scie/disques à tronconner d'un diamètre minimum de 115 mm, d'un diamètre maximum de 120 mm et dont l'alésage de broche est de 9,5 mm
• Ne jamais utilisez de disques de meulage avec cet outil
• Traitez et stockez les accessoires avec précaution
• Identifiez qu'elle lame de scie utiliser pour le matériel a couper.

Avant l'usage

• Faites attention aux vis, clous ou autres éléments qui pouraient se trouver dans la piece à travailler et qui risqueraient d'endommager très fortement votre outil; enlevez-les avant de commencer le travail
• Enlevez tout corps étranger du trace avant d'effectuer toute coupe Fixez solidement la piece (une piece fixe a l'aide de dispositifs de fixation ou d'un etau est moins maintainue qu'a la main)
• Utilisez des détecteurs appropriés afin de localiser les conduites dissimulées ou bien adressez-vous à votre fournisseur local (un contact avec des lignes électriques peut provoquer un incendie ou une décharge électricque; endommager une conduite de gaz peut entraîner une explosion; endommager une conduite d'eau peut entraîner des dégats matériels ou une décharge électricque)

Pendant l'usage

• Le niveau sonore en fonctionnement peut dépasser 85 dB(A); munissez-vous de casques anti-bruit
• Ne jamais utilisez votre outil sans le guide de sécurité d'origine
• Ne jamais tentez de couper de trop fines piées
• Ne jamais travailliez au-dessus de l'outil
• En cas de blocage, de dysfonctionnement électric ou mécanique, éteignez immédiatement l'outil et retirez-en la batterie

Apres l'usage

• Lorsque vous rangez votre outil, le moteur doit être coupé et les pieces mobiles complètement arrêtées
• Àprous avoir coupé la mise en marche de votre scie circulaire, ne jamais arrêtez la rotation de la lame de scie par une force laterale appliquée contre elle

Batterie

• La batterie fournie est partiellement chargée (pour garantir la capacité totale de la batterie, chargez-la intégralement dans le chargeur de batterie avant d'utiliser l'outil électrique pour la première fois). Utilisez uniquement les batteries et les chargeurs suivants avec l'outil -Batterie SKIL: BR1*31*** -Chargeur SKIL: CR1*31***
• N'utilisez pas la batterie lorsque celle-ci est endommagée; remplacez-la
• Ne démontez pas la batterie
• N'exposez jamais l'outil/la batterie à la pluie
• Plage de températures autorisées (outil/chargeur/batterie):

-pendant la charge 4...40°C -pendant le fonctionnement -20...+50°C - pour le stockage -20...+50°C

Explication des symboles sur l'outil/la batterie

③ Veuillez dire mode d'emploi avant d'utiliser l'outil 4 La batterie explosera si elle est jetée au feu - ne la brûlez enaucun cas ⑤ Rangez l'outil/le chargeur/la batterie dans des endroits ou la température n'excède pas 50°C 6 Ne jetez pas les outils electriques et les piles dans les ordures menagères

Utilisation

• Chargement de la batterie ! lisez les avertissements de sécurité et les instructions fournies avec le chargeur
• Retirer/installer la batterie ②
• Indicateur de niveau de charge de la batterie ⑦

-appuyez sur le bouton indicateur de niveau de charge de la batterie AB pour afficher le niveau de charge actuel ⑦ a ! si le niveau le plus bas de l'indicateur de batterie se met à clignoter après appui sur le bouton AB ⑦ b, la batterie est vide ! si 2 niveaux de l'indicateur de batterie se mettent à clignoter après appui sur le bouton AB ⑦ c, la batterie n'est pas dans la plage de température de fonctionnement autorisé

• Eclairage LED T⑧ La lumière LED's allume automatiquement lorsque l'oult demarre ! lorsque levoyant LED commence à clignoter, la protection de la batterie est activée (voir ci-dessous) Protection de la batterie

L'outil est soudainement mis hors tension ou la mise sous tension est empêchee lorsque

la charge est trop elevée --> retirez la charge et redémarrez l'outil -la température de la batterie est hors de la plage de températures de fonctionnement autorisée de -20 à +50°C --> 2 niveaux de l'indicateur de niveau de charge de la batterie se mettent à clignoter lorsque vous appuyez sur le bouton AB 7c; attendez que la batterie soitvenue dans la plage de température de fonctionnement autorisée -la batterie est presque déchargee (pour empêcher

qu'elle ne se décharge complètement) --> un - niveau de batterie faible ou un niveau de batterie clignotant ub apparait sur l'indicateur de charge de la batterie lorsque vous appuyez sur le bouton AB, chargez la batterie ! ne continuez pas à appuyer sur l'interrupteur marche/arrêt après l'arrêt automatique de l'outil; cela pourrait endommager la batterie

Montage de la lame de scie ②

I retirez la batterie de I'outil -retirez la clé six pans A de son logement B -appuyez sur le bouton de blocage de I'arbre F et

maintenez-le tandis que vous enlevez le boulon de la lame AA en faisant tourner la clé six pans A DANS LE SENS DES AIGUILLES D'UNE MONTRE (= dans le même sens que la flèche indiquée sur la lame de scie)

! appuyez sur le bouton de blocage de l'arbre F uniquely sometime l'outil est complètement arrêté

-relâchez le bouton de blocage de l'arbre F -enlevez la bride Z

! assurez-vous que les surfaces de serrage X des brides soient parfaitement propres et en face de la lame

• ouvrez le carter inférieur W avec le levier S et maintenez-le tandis que vous montez la lame, les dents de scie et la flèche imprimée sur la lame pointée dans la même direction que la flèche située sur le carter supérieur -relâchéz le carter inférieur W -montez la bride Z -appuyez sur le bouton de blocage de I'arbre F et maintenez-le tandis que vous serrez le boulon de la lame avec la clé hexagonale d'un 1/8ème de tour en arrrière (permét le débrayage de la lame en cas de trop forts résistance du matériel permutant ainsi de réduire la surcharge du moteur et l'effet de recul) -relâchez le bouton de blocage de l'arbre F
• Réglage de la profondeur de coupe (0-41 mm) ⑨
• pour une qualité parfaite de coupe, la lame de scie ne doit jamais dépasser de plus de 3 mm la pierce à travailler -desserrez le bouton Q -levez/abaissez la semelle M jusqu'à la profondeur de coupe souhaitatione grâce à l'indicateur P de l'échelle graduée

-serrez le bouton Q

• Réglage de l'angle de coupe (0-45°) 10

-desserrez le bouton U -inclinez l'outil jusqu'à ce que l'angle de coupe souhaite soit atteint grâce à l'indicateur V de l'échelle graduée -serrez le bouton U

! lors d'une coupe d'angle, la profondeur de coupe ne correspond pas à la valeur donnée par l'échelle de la profondeur de coupe

Indicateur de la ligne de coupe L ⑪

-pour guider l'outil le long du tracé souhaité - pour une coupe rectiligne de ou une couple d'angle de, utilisez l'indicateur correspondant

! la partie la plus large de la semelle doit rester sur la partie la plus large de la piece ! seule l'épaissur des dents de la lame déterminée la largeur de coupe ! effectuez toujours un essai préalable afin de vérifier la ligne de coupe

• Aspiration de poussières (12)

En cas d'utilisation d'un aspirateur

-Connectez le tuyau de l'aspirateur à l'adaptateur de l'aspirateur H ! ne laisses jamais le tuyau de l'aspirateur géné le carter inférieur ou l'opération de coupe ! N'utilisez pas l'aspirateur quand vous coupez des métaux

Utilisation de l'outil

-installes la batterie

-tenez toujours fermement la poignee C -posez l'outil avec le devant de la semelle bien a plat sur la pierce à travailler ! assurez-vous que les dents de la lame n'entrent pas dans la piece -mettez en marche l'outil en appuyant d'abord sur le bouton E (= interrupteur de sécurité qu'on ne peut pas bloquer) puis en poussant la gachette D ! l'outil devra tourner à la vitesse maximum avant que la lame n'entre dans la piece -le carter inférieur W s'ouvre automatiquement quand la lame entre dans la piece (ouvre le carter inférieur manuellement en utilisant le levier S uniquement pour des coupes speciales telles que des coupes plongeantes) ! ne forcez pas l'outil (appliquez une pression légère et constante afin d'éviter la surchauffe des pointes de lame) ! lorsque vous travailliez, tenez toujours l'outil par la ou les zone(s) de préhension -une fois la coupe terminée, arrêtez l'outil en relachant la gachette D ! Avant de-retirer l'outil de la pièce à travailler, assurez-vous que la lame se soit bien stabilisée.

Conseils d'utilisation

• La partie visible de la pierce doit être sur le dessous pour assurer un minimum d'éclats lors du sciage du bois ou de matérieliaux similaires.
• Les performances de sciage et la qualité de la coupe dépendent essentiellement de l'etat et du nombre de dents de la lame de scie. N'utilisez que des lames de scie bien affuutes et adaptees au materiaiu a couper ⑬
• utilisez une lame de scie en acier trempe AC ② pour couper du bois, de l'aluminium, du plastique et toutes sortes de panneaux stratifiés
• utilisez un disque diamante AD ② pour couper la ceramique et les dalles
• les lames avec denture à mise de carbure Y ② coupent 30 fois plus longtemps que des lames ordinaires

Guide parallele J 14

• pour effectuer des coupes de précision le long d'un bord d'une piece à travailler -insérer dans les fentes de l'extrémité avant de la semelle Réglage du guide parallele -Idesserrez la vis K à l'aide de la clé hexagonale A
• réglez à la largeur de coupe souhaitation à l'aide de l'échelle du guide parallele (utilisé l'indicateur de ligne de coupe L comme reférence 0) -serrez la vis K -Coupe plongeante15 -reglez la profondeur de coupe souhaitatione -inclinez l'otil vers l'avant avec l'indicateur de ligne de coupe L aligné avec la ligne de coupe souhaitation marquée sur la piece -ouvre le carter inférieur W avec le levier S -juste avant que la lame ne pénétre dans la piece à travailler, enclenchez l'interrupteur et pénétrez progressivement en prénant pour appui l'avant de la semelle -deplacez l'outil progressivement vers I'avant et vers

lebas

! ne jamais tirez l'outil vers l'arrière

Coupe de larges panneaux 16

-placez le panneau sur des cales soit au sol, sur un établi ou une table ! réglez la profondeur de coupe pour éviter de couper le support de travail -dans le cas ou le guide parallele ne permettrait pas de regler la largeur de coupe, fixez une regle à la piece à travailler pour servir de guide et utilisez le cote gauche de la semelle contre ce guide ⑦

• Pour plus d'informations, voir www. skil. com

Entretien / réparation

• Cet outil n'est pas concu pour un usage professionnel
• Maintenez toujours l'outil propre (surtout les fentes de ventilation N)

! retirez la batterie de l'outil avant de proceder au nettoyage

• Gardez toutes la zone autour du carter inférieur W ② propre (enlevez la poussière et les copeaux en les nettoyant à l'air compré ou avec une brosse)
• Toujours nettoyez la lame de scie après toute utilisation (tout particulièrement dans le cas d'utilisation de résine)
• Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agrée pour outillage SKIL

-retournez l'outil non demonté avec votre preuve d'achat auprès du revendeur ou du service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www. skil. com)

• Veuillez noter que tout degat causé par une surcharge ou une mauvaise utilisation de l'outil ne sera pas couvert par la garantie (pour connaître les conditions de la garantie SKIL, surfez sur www. skil. com ou adressez-vous à votre revendeur)

Environmentment

• Ne jetez pas les outils electriques, les piles, les accessoires et l'emballage dans les ordures menagères (pour les pays européens uniquement)
• conformément à la directive européenne 2012/19/EG relative aux déchets d'équipements electriques ou électroniques, et à sa transposition dans la législation nationale, les outils electriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectieux de l'environnement
• le symbole ⑥ vous le rappellera au moment de la mise au rebut de l'outil

! avant d'envoyer les batteries au recyclage, pour éviter un évientuel court-circuit, il convient de revêtir les bornes d'un écais ruban adhésif isolant

Points de collecte sur www. quefairedemesdechets. fr

Bruit/vibration

Le niveau de vibrations émises a eté mesuré conformément à l'essay normalisé de la norme EN 62841; il peut etre utilise pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées

• l'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition
• la mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition

! protégéz-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et enOrganisant vos heures de travail
