KÄYTTÖOHJE 3540 CA SKIL

EU-vaatimustenmukaisuusvakuutus Harjaton kompakti monitoimisaha Tuotenumero Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Tekniset asiakirjat saatavana:

Harjaton kompakti monitoimisaha

• Tämä työkalu on tarkoitettu puun, lastulevyn, vanerin, alumiinin, laattojen, kiven, muovin ja kevyiden rakennusmateriaalien pituussuuntaiseen ja poikittaissuuntaiseen sahaamiseen suorilla leikkauksilla sekä kulmaleikkauksilla 45 asteeseen asti.

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön.

• Lue ja säilytä tämä ohjekirja.3 TEKNISET TIEDOT 1

A Kuusiokoloavain B Säilytyspaikka kuusiokoloavainta varten C Kahva D Liipaisinkytkin E Turvakytkin F Karanlukituspainike G Pölynpoistoliitäntä H Pölynimurin sovitin

J Rinnakkaisohjain K Rinnakkaisohjaimen säätöruuvi L Sahauslinjan osoitin M Pohjalevy N Ilmanvaihto-aukot

• Ikke kast elektrisk verktøy, batterier, tilbehør og emballasje sammen med husholdningsavfall (bare for EU -land) - i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg47 tarkoitetun jatkojohdon käyttö vähentää sähköiskun riskiä. f) Jos et voi välttää sähkötyökalun käyttöä kosteissa olosuhteissa, käytä vikavirtasuojakytkimellä (vvsk) suojattua virtalähdettä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) HENKILÖKOHTAINEN TURVALLISUUS

a) Ole valpas, tarkkaavainen ja käytä maalaisjärkeä, kun käytät sähkötyökalua. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkellinenkin huomion herpaantuminen sähkötyökalua käytettäessä saattaa aiheuttaa vakavan henkilökohtaisen vamman. b) Käytä henkilönsuojaimia. Käytä aina silmäsuojaimia. Suojavarusteiden, kuten hengityssuojaimen, luistamattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarvittaessa vähentää loukkaantumisvaaraa. c) Estä vahingossa käynnistyminen. Varmista, ettäkytkinono-asennossa,ennenkuinliität virtalähteen ja/tai akun, nostat laitteen tai kannat sitä. Työkalun kantaminen sormi virtakytkimellä tai virta kytkettynä olevan työkalun liittäminen pistorasiaan muodostaa onnettomuusvaaran. d) Poista kaikki säätöön käytetyt avaimet tai kiintoavaimet ennen kuin käynnistät sähkötyökalun. Sähkötyökalun pyörivään osaan jätetty avain tai kiintoavain saattaa aiheuttaa henkilövamman. e) Älä kurkottele. Säilytä aina tukeva asento ja hyvä tasapaino. Näin hallitset sähkötyökalun parhaalla mahdollisella tavalla odottamattomissa tilanteissa. f) Pidä hiukset ja vaatteet etäällä liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni liikkuviin osiin. g) Jos laitteissa on liitännät pölynpoistolaitteille ja keräilylaitteille, varmista, että ne on liitetty ja niitä käytetään oikein. Pölynpoistolaitteiden käyttö vähentää pölyyn liittyviä vaaroja. h) Älä anna tuotteen tuttuuden toistuvan käytön takia tehdä sinua liian itsevarmaksi, äläkä jätä työkalun turvallisuusohjeita noudattamatta. Huolimaton toiminta voi aiheuttaa vakavan henkilövahingon sekunnin murto-osassa.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA KUNNOSSAPITO

a) Älä pakota sähkötyökalua. Käytä omaan käyttötarkoitukseesi soveltuvaa sähkötyökalua. Oikea sähkötyökalu suoriutuu parhaiten ja turvallisimmin tehtävästä sille tarkoitetulla nopeudella. b) Älä käytä sähkötyökalua, jos sitä ei saa käynnistettyä ja suljettua kytkimellä. Sähkötyökalun, jota ei voida hallita kytkimellä, käyttö on vaarallista ja laite on korjattava. c) Irrota pistotulppa virtalähteestä ja/tai irrota akku sähkötyökalusta, jos irrotettavissa, ennen kuin teet mitään säätöjä, vaihdat apuvälineitä tai laitat sähkötyökalun varastoon. Nämä estävät turvallisuustoimenpiteet vähentävät sähkötyökalun vahingossa käynnistämisen riskiä. d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa, äläkä anna henkilöiden, jotka eivät tunne sähkötyökalua tai näitä ohjeita, käyttää sähkötyökalun. Sähkötyökalut ovat vaarallisia kokemattomien käyttäjien käsissä. R Ylempi suojus S Alasuojuksen avausvipu T LED-valo U Sahauskulman säätönuppi V Sahauskulman osoitin W Alasuojus X Puristuspinta Y Karbidikärkinen sahanterä Z Laippa AA Teräpultti AB Akun varaustason ilmaisinpainike AC Karkaistusta teräksestä tehty sahanterä AD Timanttilaikka TURVALLISUUS

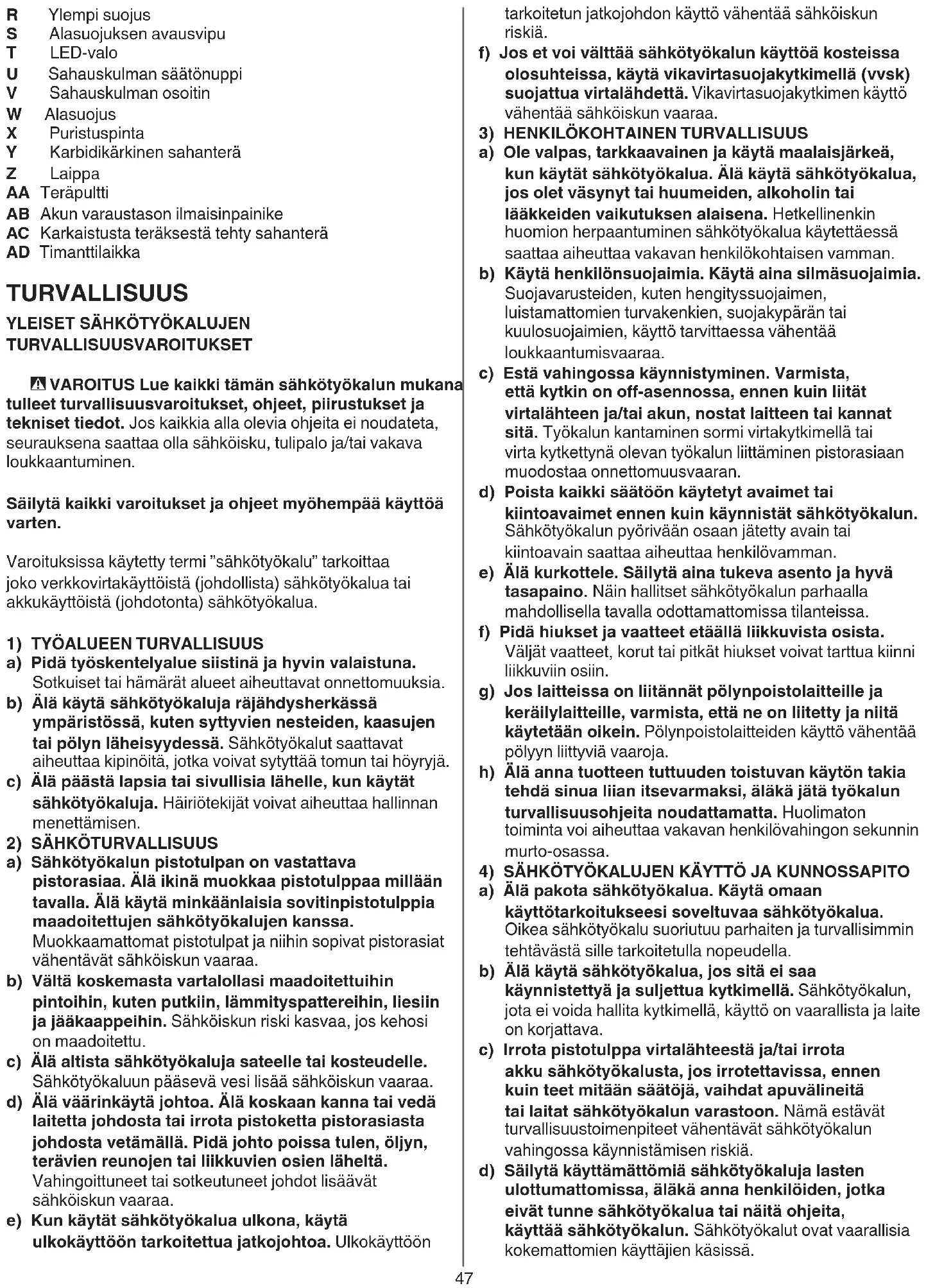

YLEISET SÄHKÖTYÖKALUJEN

TURVALLISUUSVAROITUKSET - VAROITUS Lue kaikki tämän sähkötyökalun mukana tulleet turvallisuusvaroitukset, ohjeet, piirustukset ja tekniset tiedot. Jos kaikkia alla olevia ohjeita ei noudateta, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakava loukkaantuminen. Säilytä kaikki varoitukset ja ohjeet myöhempää käyttöä varten. Varoituksissa käytetty termi ”sähkötyökalu” tarkoittaa joko verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) TYÖALUEEN TURVALLISUUS

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet aiheuttavat onnettomuuksia. b) Älä käytä sähkötyökaluja räjähdysherkässä ympäristössä, kuten syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Sähkötyökalut saattavat aiheuttaa kipinöitä, jotka voivat sytyttää tomun tai höyryjä. c) Älä päästä lapsia tai sivullisia lähelle, kun käytät sähkötyökaluja. Häiriötekijät voivat aiheuttaa hallinnan menettämisen.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan on vastattava pistorasiaa. Älä ikinä muokkaa pistotulppaa millään tavalla. Älä käytä minkäänlaisia sovitinpistotulppia maadoitettujen sähkötyökalujen kanssa. Muokkaamattomat pistotulpat ja niihin sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskemasta vartalollasi maadoitettuihin pintoihin, kuten putkiin, lämmityspattereihin, liesiin ja jääkaappeihin. Sähköiskun riski kasvaa, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun pääsevä vesi lisää sähköiskun vaaraa. d) Älä väärinkäytä johtoa. Älä koskaan kanna tai vedä laitetta johdosta tai irrota pistoketta pistorasiasta johdosta vetämällä. Pidä johto poissa tulen, öljyn, terävien reunojen tai liikkuvien osien läheltä. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. e) Kun käytät sähkötyökalua ulkona, käytä ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön48 Sahausmenetelmät a) VAARA: Pidä kädet kaukana sahausalueesta ja terästä. Jos pidät sahaa molemmin käsin, terä ei voi osua niihin. b) Älä kurota työkappaleen alle. Suojus ei voi suojata sinua terältä työkappaleen alapuolella. c) Säädä leikkaussyvyys työkappaleen paksuuden mukaan. Terä saa näkyä työkappaleen alapuolelta vain hampaan korkeutta vähemmän. d) Älä koskaan pidä työkappaletta kädessäsi tai jalan päällä sahatessasi. Kiinnitä työkappale vakaalle alustalle. On tärkeää tukea työkappale oikein kehon altistumisen, terän jumittumisen tai hallinnan menettämisen minimoimiseksi. e) Pidä sähkötyökalua työskentelyn aikana vain eristetyistä tartuntapinnoista, koska leikkaava terä voi osua piilossa oleviin johtoihin. Osuminen ”jännitteiseen” johtoon tekee myös sähkötyökalun metalliosat ”jännitteisiksi” ja saattaa aiheuttaa sähköiskun käyttäjälle. f) Käytä halkaisussa aina halkaisuvastetta tai suorareunaista ohjainta. Tämä parantaa sahauksen tarkkuutta ja pienentää terän kiinni jäämisen mahdollisuutta. g) Käytä aina teriä, joissa on oikeankokoiset ja oikeanmuotoiset tuurnareiät (vinoneliö tai pyöreä). Terät, jotka eivät ole yhteensopivia sahan kiinnityslaitteen kanssa, toimivat epäkeskisesti ja johtavat hallinnan menettämiseen. h) Älä koskaan käytä vaurioituneita tai virheellisiä terän aluslevyjä tai pulttia. Terän aluslevyt ja pultti on suunniteltu erityisesti sahaasi varten optimaalisen suorituskyvyn ja turvallisuuden varmistamiseksi. Takapotku ja siihen liittyvät varoitukset - Takapotku on äkillinen reaktio puristuneeseen, kiinni tarttuneeseen tai väärin kohdistettuun sahanterään, ja se saa aikaan hallitsemattoman sahan nousun ylös ja ulos työkappaleesta käyttäjää kohti. - Kun terä on puristuksissa tai tiukasti kiinni tarttuneena halkaisun sulkeutuessa, terä pysähtyy ja moottorin reaktio ohjaa laitteen nopeasti takaisin käyttäjää kohti. - Jos terä vääntyy tai on kohdistettu väärin sahaukseen, terän takareunan hampaat voivat kaivautua puun yläpintaan saaden aikaan terän nousun halkaisusta ja hypähdyksen takaisin käyttäjää kohti. Takapotku johtuu laitteen väärinkäytöstä ja/tai vääristä käyttötoimenpiteistä tai -käyttöolosuhteista. Se voidaan välttää noudattamalla seuraavia varotoimia: a) Pidä sahasta kiinni tukevalla otteella ja pidä käsivartesi sellaisessa asennossa, että pystyt hallitsemaan takapotkuvoimat. Aseta vartalosi terän jommallekummalle puolelle, mutta ei terän suuntaisesti. Takapotku voi aiheuttaa sahan hyppäämisen taaksepäin, mutta käyttäjä voi hallita takapotkuvoimia, jos asianmukaiset varotoimet on toteutettu. b) Jos terä on jumiutunut tai sahaus keskeytetään jostakin syystä, vapauta liipaisin ja pidä sahaa liikkumattomana materiaalissa, kunnes terä e) Huolla sähkötyökalut ja lisävarusteet. Tarkista, että liikkuvat osat ovat kunnolla paikallaan, että osat ovat ehjiä, ja että sähkötyökalussa ei ole muita ongelmia, jotka saattaisivat vaikuttaa sen toimintaan. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti ylläpidetyistä sähkötyökaluista. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuureunat, eivät todennäköisesti jumiudu, ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, lisävarusteita ja teriä ym. näiden ohjeiden mukaisesti ja niin, että otat huomioon käyttöolosuhteet ja tehtävän työn. Sähkötyökalujen käyttö muihin kuin niille suunniteltuihin tarkoituksiin saattaa aiheuttaa vaaratilanteen. h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Liukkaat kahvat ja tartuntapinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) AKKUTYÖKALUN KÄYTTÖ JA KUNNOSSAPITO

a) Lataa vain valmistajan määrittelemällä laturilla. Laturi, joka sopii yhdentyyppiselle akulle voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa. b) Käytä sähkötyökaluissa vain erityisesti niihin tarkoitettuja akkuja. Muunlaisten akkujen käyttö saattaa aiheuttaa henkilövahingon tai tulipalon vaaran. c) Kun akku ei ole käytössä, pidä se poissa metalliesineiden, kuten paperiliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden, läheltä, jotta ne eivät voi liittää yhtä napaa toiseen. Akun napojen oikosulku voi aiheuttaa palovammoja tai tulipalon. d) Akusta voi valua nestettä väärästä käytöstä johtuen. Vältä kosketusta nesteeseen. Jos kosket nesteeseen vahingossa, huuhtele vedellä. Jos nestettä pääsee silmiin, hakeudu lääkärin hoitoon. Akusta valuva neste voi aiheuttaa ärsytystä tai palovammoja. e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muutettu. Vaurioituneet tai muutetut akut voivat käyttäytyä arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai henkilövahingon vaaran. f) Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Altistaminen yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksen. g) Noudata kaikkia latausohjeita. Älä lataa akkua tai työkalua lämpötilassa, joka ole ohjeissa ilmoitetun lämpötila-alueen sisällä. Virheellinen lataaminen tai lataaminen ilmoitetun lämpötila-alueen ulkopuolella olevassa lämpötilassa voi vaurioittaa akkua ja lisätä palovaaraa.

a) Huollata sähkötyökalusi asiantuntevalla korjaajalla, joka käyttää vain identtisiä varaosia. Näin taataan sähkötyökalun turvallisuuden säilyminen. b) Älä koskaan huolla vaurioituneita akkuja. Akkujen huollon saa tehdä vain valmistaja tai sen valtuuttamat huoltoliikkeet.

PYÖRÖSAHOJEN TURVALLISUUSOHJEET49

pidetään karsinogeenisena)

• Sellaisista materiaaleista, kuten lyijypitoinen maali, jotkin puulajit, mineraalit ja metalli, tuleva pöly voi olla vahingollista (pölyn kanssa kosketuksiin joutuminen tai sen sisään hengittäminen voi aiheuttaa käyttäjälle tai sivullisille allergiareaktioita ja/tai hengityselinten sairauksia); käytä hengityssuojainta ja työskentele pölynpoistolaitteen kanssa, kun sellainen on liitettävissä

• Tietyntyyppiset pölyt on luokiteltu karsinogeenisiksi (kuten tammi- ja pyökkipöly) erityisesti puun käsittelyyn käytettävien lisäaineiden yhteydessä; käytä hengityssuojainta ja työskentele pölynpoistolaitteen kanssa, kun sellainen on liitettävissä

• Noudata maakohtaisia pölyyn liittyviä sääntöjä

• Älä käytä tätä sahaa yhdessä sahauspöydän kanssa

• Irrota akku työkalusta ennen säätöjen tekemistä tai tarvikkeiden vaihtamista VARUSTEET

• SKIL pystyy takaamaan työkalun moitteettoman toiminnan vain, kun käytetään alkuperäisiä tarvikkeita

• Käytä vain sellaisia sahanteriä, jotka vastaavat näissä käyttöohjeissa annettuja ominaisuustietoja, ja jotka on testattu ja merkitty EN 847-1 -standardin mukaisesti, jos ne on tarkoitettu puulle ja puun kaltaisille materiaaleille.

• Käytä vain tarvikkeita, joiden sallittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjäkäyntikierrosluku

• Käytä ainoastaan sahanteriä/katkaisulaikkoja, joiden vähimmäishalkaisija on 115 mm, enimmäishalkaisija 120 mm ja karan aukko 9,5 mm

• Älä koskaan käytä hiomalaikkoja tämän työkalun kanssa

• Käsittele varusteita ja säilytä ne varoen

• Valitse sahattavaan materiaaliin sopiva sahanterä.

• Vältä vaaralliset vahingot, jotka voivat aiheutua nauloista, ruuveista tai muista aineista työstettävässä materiaalissa; poista ne ennen työskentelyn aloittamista

• Poista kaikki esteet sahauslinjan ylä- ja alapuolelta ennen sahausta

• Kiinnitä työstettävä kappale (kiinnittimeen tai puristimeen kiinnitetty työstettävä kappale pysyy tukevammin paikoillaan kuin käsin pidettäessä)

• Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi tai käänny paikallisen jakeluyhtiön puoleen (kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun; kaasuputken vahingoittaminen saattaa johtaa räjähdykseen; vesiputkeen tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun)

• Työskenneltäessä melutaso saattaa ylittää 85 dB(A); jolloin suositellaan kuulosuojaimien käyttöä

• Älä koskaan käytä konettasi ilman alkuperäisiä suojavarusteita

• Älä sahaa pieniä työkappaleita

• Älä käytä sahaa pään yläpuolella

• Jos kyseessä on juuttuminen tai huomaat sähköisen tai mekaanisen vian, sammuta työkalu heti ja irrota akku.

• After switching o your circular saw, never stop the rotation of the saw blade by a lateral force applied against it pysähtyy kokonaan. Älä koskaan yritä irrottaa sahaa työstä tai vetää sahaa taaksepäin terän ollessa liikkeessä tai takapotku voi tapahtua. Etsi terän jumiutumisen syy ja tee korjaavat toimenpiteet syyn poistamiseksi. c) Kun käynnistät sahan uudelleen työkappaleessa, keskitä sahanterä halkaisuun niin, että sahan hampaat eivät kiinnity materiaaliin. Jos sahanterä jää kiinni, se voi nousta tai aiheuttaa takapotkun työkappaleesta, kun saha käynnistetään uudelleen. d) Tue suuret levyt terän juuttumis- ja takapotkuvaaran minimoimiseksi. Suurilla levyillä on taipumus painua oman painonsa voimasta. Tuet on sijoitettava levyjen alle molemmin puolin, sahauslinjan lähelle ja levyn reunan lähelle. e) Älä käytä tylsiä tai vaurioituneita teriä. Teroittamattomat tai väärin asetetut terät aiheuttavat kapean halkaisun, mikä lisää kitkaa, jumittaa sahanterän ja johtaa takapotkuun. f) Terän syvyyden ja viistesäätövipujen on oltava tiukat ja kiinnitettyinä ennen sahausta. Jos terän säätö siirtyy sahauksen aikana, seurauksena voi olla jumittuminen ja takapotku. g) Ole erityisen varovainen sahatessasi olemassa oleviin seiniin tai muihin katvealueisiin. Ulkoneva terä voi osua kohteisiin, mikä voi aiheuttaa takapotkun. Alasuojuksen toiminta a) Tarkista alasuojuksen kunnollinen sulkeutuminen ennen jokaista käyttökertaa. Älä käytä sahaa, jos alasuojus ei liiku vapaasti tai sulkeudu välittömästi. Älä koskaan kiinnitä tai sido alasuojusta avoimeen asentoon. Jos saha putoaa vahingossa, alasuojus voi taipua. Nosta alasuojusta sisäänvedettävällä kahvalla, ja varmista, että se liikkuu vapaasti eikä kosketa terää tai muuta osaa missään sahauskulmissa tai sahaussyvyyksissä. b) Tarkista alasuojuksen jousen toiminta. Jos suojus ja jousi eivät toimi kunnolla, ne on huollettava ennen käyttöä. Alasuojus voi toimia hitaasti vaurioituneiden osien, tahmaisen lian tai roskien kerääntymisen johdosta. c) Alasuojus on vedettävä sisään käsin vain erikoissahauksissa, kuten ”pistosahaus” ja ”yhdistelmäsahaus”. Nosta alasuojusta sisäänvedettävällä kahvalla ja heti kun terä tulee materiaaliin, alasuojus on vapautettava. Kaikissa muissa sahauksissa alasuojuksen tulee toimia automaattisesti. d) Tarkista aina, että alasuojus peittää terän, ennen kuin asetat sahan alas työpenkille tai lattialle. Suojaamaton, liukuva terä saa sahan kulkemaan taaksepäin ja sahaamaan kaiken tielle osuvan. Ota huomioon aika, joka menee terän pysähtymiseen kytkimen vapauttamisen jälkeen. LISÄTURVALLISUUSVAROITUKSET YLEISTÄ

• This tool should not be used by people under the age of Tätä työkalua eivät saa käyttää alle 16-vuotiaat henkilöt

• Tämä saha ei sovellu märkäsahaukseen

• Älä koskaan työstä asbestipitoista ainetta (asbestia50 A MYÖTÄPÄIVÄÄN (= sahanterään painetun nuolen suuntaan) ! paina karanlukituspainiketta F vain työkalun ollessa pysähdyksissä - vapauta karanlukituspainike F - irrota laippa Z ! varmista, että laippojen puristuspinnat X ovat täysin puhtaat, ja että ne osoittavat kohti terää - avaa alasuojus W vivusta S ja pidä siitä kiinni kiinnittäessäsi sahanterää siten, että sahan hampaat ja sahanterään merkitty nuoli osoittavat samaan suuntaan kuin alasuojuksessa oleva nuoli - vapauta alasuojus W - kiinnitä laippa Z - paina karanlukituspainiketta F ja pidä sitä painettuna samalla, kun kiristät terän pulttia kuusiokoloavaimella 1/8 kierroksen verran sormikireyttä tiukemmalle (varmistaa sahanterän liukumisen, kun se kohtaa liian suuren vastuksen, mikä vähentää moottorin ylikuormitusta ja sahan takapotkua) - vapauta karanlukituspainike F

• Sahaussyvyyden asetus (0-41 mm) 9 - jotta saataisiin paras mahdollinen sahauslaatu, sahanterä saa ulottua työkappaleen alapuolelle korkeintaan 3 mm - löysää nuppi Q - nosta/laske jalkaa M, kunnes haluamasi sahaussyvyys näkyy asteikon osoittimessa P - kiristä nuppi Q

• Sahauskulman asetus (0–45°) q - löysää nuppi U - kallista työkalua, kunnes haluamasi sahauskulman näkyy asteikon osoittimessa V - kiristä nuppi U ! reunan viistoamisessa sahaussyvyys ei vastaa sahaussyvyyden asteikolla näkyvää arvoa

• Sahauslinjan osoitin L w - ohjaa sahaa haluttua sahauslinjaa pitkin, joka on merkitty työkappaleeseen - käytä suoraa 0°:n ja viistoa 45°:n sahausta varten vastaavaa osoitinlinjaa ! jalan leveän osan pitäisi sijaita työkappaleen tuetun osan päällä ! sahausleveys määräytyy terän hampaiden leveyden mukaan eikä terän rungon leveyden mukaan ! suorita aina ensin koesahaus todellisen sahauslinjan tarkistamiseksi

• Pölynimu e Voidaksesi käyttää pölynimuria - liitä pölynimurin letku pölynimurin sovittimeen H ! varmista, että pölymurin letku ei pääse häiritsemään alasuojusta eikä sahausta ! älä käytä pölynimuria, kun sahaat metalleja

• Työkalun käyttö - kiinnitä akku - pidä aina kahvasta C tukevasti kiinni - aseta saha työkappaleelle siten, että sen pohjalevyn etusivu lepää työkappaleen päällä ! varmista, etteivät sahanterän hampaat ole kosketuksissa työkappaleeseen - käynnistä saha painamalla ensin nuppia E (= turvakytkin, jota ei voida lukita) ja vetämällä sitten AKUT

• Akku toimitetaan osittain ladattuna (varmista akun suoritusteho lataamalla akku aivan täyteen akkulaturilla ennen sähkötyökalun ensimmäistä käyttökertaa)

• Käytä työkalun kanssa vain seuraavia akkuja ja latureita - SKIL-akku: BR1*31**** - SKIL-laturi: CR1*31****

• Älä käytä vahingoittunutta akkua, vaan vaihda se

• Suojaa työkalu/akku sateelta

• Sallittu ympäristön lämpötila (työkalu/laturi/akku): - ladattaessa 4...40 °C - käytön aikana -20...+50 °C - varastoinnin aikana -20...+50 °C

TYÖKALUN/AKUN SYMBOLIEN SELITYKSET

3 Lue käyttöohjeet ennen käyttöä 4 Akut räjähtävät, jos ne hävitetään polttamalla, joten älä missään tapauksessa polta niitä 5 Säilytä työkalua/laturia/akkua paikoissa, joissa lämpötila ei ole yli 50 °C 6 Älä hävitä sähkötyökaluja ja akkuja tavallisen kotitalousjätteen mukana KÄYTTÖ

• Akun lataaminen ! lue kaikki laturin mukana tulevat turvallisuusvaroitukset ja -ohjeet

• Akun irrottaminen/asentaminen 2

• Akun lataustilan ilmaisin 7 - Näet akun nykyisen varaustason painamalla akun varaustason ilmaisinpainiketta AB 7a ! kun akun ilmaisimen alin taso alkaa vilkkua painikkeen AB painamisen jälkeen 7b, akku on tyhjä ! Kun akun ilmaisimen 2 tasoa alkaa vilkkua painikkeen AB painamisen jälkeen 7c, akku ei ole sallitulla käyttölämpötila-alueella

• LED-valo T 8 LED-valo syttyy automaattisesti, kun työkalu käynnistyy ! kun LED-valo alkaa vilkkua, akun suojaus on aktivoitunut (katso alta)

• Akun suojaus Työkalu sammuu automaattisesti tai sitä ei voi kytkeä päälle, jos - kuormitus on liian suuri -> vähennä kuormitusta ja käynnistä uudelleen - akun lämpötila ei ole sallitulla käyttölämpötila- alueella -20...+50 °C --> 2 akun varaustason valoa alkaa vilkkua, kun painat painiketta AB 7c; odota, kunnes akku on sallitulla käyttölämpötila-alueella uudelleen. - akku on lähes tyhjä (suojaus syväpurkautumista vastaan) --> alhainen akun varaustaso tai vilkkuva akun alhainen taso ub näkyy akun lataustason ilmaisimessa, kun painat painiketta AB; lataa akku ! älä jatka virtakytkimen painamista sen jälkeen, kun kone on kytkeytynyt pois päältä automaattisesti; akku voi vaurioitua

• Sahanterän kiinnittäminen 2 ! irrota akku työkalusta - ota kuusiokoloavain A säilytyspaikasta B - paina karan lukitusnappia F ja pidä se pohjassa irrottaessasi terän pultin AA kääntämällä kuusioavainta51 niin, että jalan vasen puoli tulee tätä ohjainta vasten i

• Lisätietoja on osoitteessa www.skil.com HOITO/HUOLTO

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Pidä työkalu aina puhtaana (erityisesti tuuletusaukot N) ! irrota akku työkalusta ennen puhdistamista

• Pidä alasuojuksen W 2 ympäristö aina puhtaana (poista pöly ja lastut puhaltamalla paineilmalla tai harjaamalla)

• Puhdista sahanterä välittömästi käytön jälkeen (erityisesti pihkasta ja liimasta)

• Jos työkalu ei huolellisesta valmistuksesta ja koestusmenettelystä huolimatta toimi asianmukaisella tavalla, tulee laitteen korjaus antaa SKIL- huoltokeskuksen tehtäväksi - toimita työkalu ostotositteen kanssa ja osiin purkamatta jälleenmyyjälle tai lähimpään SKIL-huoltokeskukseen (osoitteet ja työkalun huoltokaavio löytyvät web- sivustolta www.skil.com)

• Ota huomioon, että takuu ei kata työkalun ylikuormituksesta tai väärästä käsittelystä johtuvia vahinkoja (katso SKIL-takuuehdot osoitteesta www.skil.com tai kysy jälleenmyyjältä)

• Älä hävitä sähkötyökalua, akkuja, paristoja, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita) - vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen - symboli 6 muistuttaa tästä, kun käytöstä poisto tulee ajankohtaiseksi ! poistaessasi akun käytöstä peitä plus- ja miinusnapa sähköteipillä oikosulun estämiseksi

• Mitattuna standardin EN 62841 mukaan tämän työkalun äänenpaineen taso on 96 dB (A) ja äänitehotaso 107 dB (A) (epävarmuus K = 3 dB) ja tärinä *(kolmeakselisen vektorin summa; epävarmuus K = 1,5 m/s) ✱ puuta sahattaessa < 2,5 m/s ✱ metallia sahattaessa < 2,5 m/s

• Tärinäsäteilytaso on mitattu standardin EN 62841 mukaisen standarditestin mukaisesti; sitä voidaan käyttää verrattaessa yhtä laitetta toiseen sekä alustavana tärinälle altistumisen arviona käytettäessä työkalua manituissa käyttötarkoituksissa - työkalun käyttö eri käyttötarkoituksiin tai erilaisten tai huonosti huollettujen lisävarusteiden kanssa voi nostaa merkittävästi altistumistasoa - työkalun ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi alentua merkittävästi ! suojaudu tärinän vaikutuksilta huoltamalla työkalu ja sen lisävarusteet, pitämällä kädet lämpiminä ja organisoimalla työmenetelmät liipaisinta D ! koneen pitää käydä täydellä nopeudella ennen sahanterän kosketusta työstettävään kappaleeseen - alasuojus W avautuu automaattisesti, kun sahanterä koskettaa työkappaletta (alasuojus avataan käsin vivusta S vain erikoissahauksia, kuten esim. pistosahausta, varten) ! älä paina työkalua väkisin (käytä kevyttä ja tasaista painallusta, jotta terän kärjet eivät ylikuumene) ! pidä työskentelyn aikana kiinni aina työkalun tartunta-alueista - kun sahaus on suoritettu, sammuta työkalu vapauttamalla liipaisin D ! varmista, että terä on täysin pysähtynyt, ennen kuin irrotat sen työkappaleesta VINKKEJÄ

• Käännä työkappaleen parempi puoli aina alaspäin, jotta pirstoutuminen olisi mahdollisimman vähäistä puuta ja puun kaltaisia materiaaleja sahattaessa.

• Sahan suorituskyky ja sahauksen laatu riippuvat olennaisesti sahanterän kunnosta ja hampaiden lukumäärästä.

• Käytä vain teräviä sahanteriä, jotka soveltuvat sahattavalle materiaalille r - käytä karkaistusta teräksestä tehtyä sahanterää AC 2 puun, alumiinin, muovin ja kaikenlaisen laminoidun puutavaran sahaamiseen - käytä timanttilaikkaa AD 2 keramiikan ja laattojen sahaamiseen - -karbidikärkiset terät Y 2 pysyvät terävinä jopa 30 kertaa pidempään kuin tavalliset sahanterät

• Rinnakkaisohjain J t - tarkkoihin sahauksiin työkappaleen reunan suunnassa - työnnetään jalan etupäässä olevien aukkojen läpi Rinnakkaisohjaimen säätäminen - löysää ruuvi K kuusiokoloavaimella A - aseta haluamasi sahausleveys käyttämällä rinnakkaisohjaimen asteikkoa (käytä sahauslinjan osoitinta L 0-arvon osoittimena) - kiristä ruuvi K

• Pistosahaus y - aseta haluamasi sahaussyvyys - kallista työkalua eteenpäin siten, että sahauslinjan osoitin L yhtyy haluamaasi sahauslinjaan, joka on merkitty työkappaleeseen - avaa alasuojus W vivulla S - juuri ennen kuin terä uppoaa työkappaleeseen, käynnistä saha ja laske alas asteittain sen takaosaa käyttäen pohjalevyn etuosaa tukipisteenä - laske sahaa asteittain alaspäin vieden sitä samalla eteenpäin - kun terä menee materiaaliin, vapauta vipu S ! älä koskaan vedä työkalua taaksepäin
