KÄYTTÖOHJE 4920 SKIL

EU-vaatimustenmukaisuusvakuutus Puukkosaha Tuotenumero Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Tekniset asiakirjat saatavana:

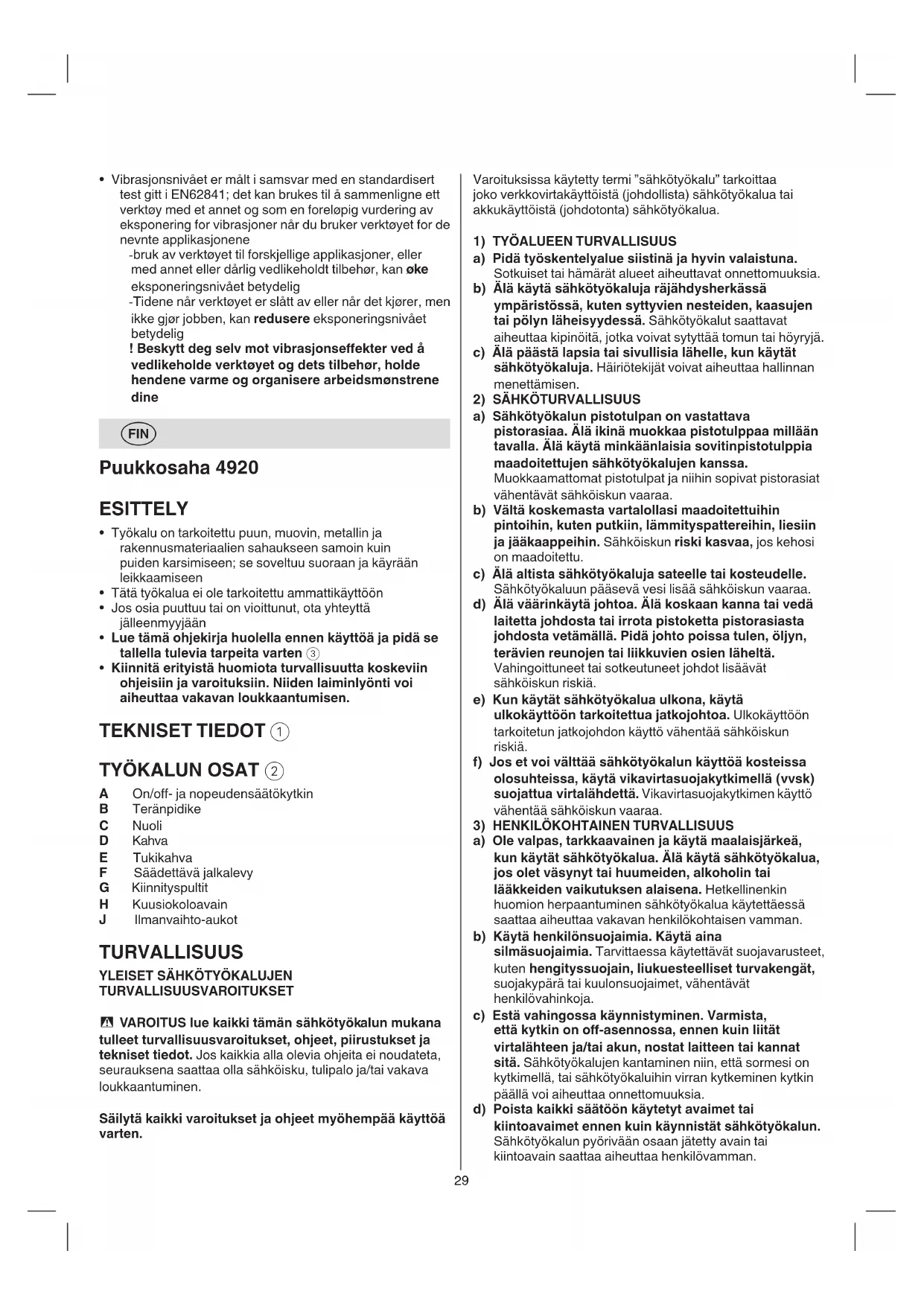

• Grep og styring av verktøyet ! underarbeid,holdverktøyetalltidigrått(gråe) grepsområde(r) 9 - holde ventilasjonssporet J 2 avdekket - ikke utøv for meget press på verktøyet, la verktøyet gjøre jobben for deg ! sørgeforatsagbladetstrekkersegutoverarbeidet29 Varoituksissa käytetty termi ”sähkötyökalu” tarkoittaa joko verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) TYÖALUEEN TURVALLISUUS

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet aiheuttavat onnettomuuksia. b) Älä käytä sähkötyökaluja räjähdysherkässä ympäristössä, kuten syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Sähkötyökalut saattavat aiheuttaa kipinöitä, jotka voivat sytyttää tomun tai höyryjä. c) Älä päästä lapsia tai sivullisia lähelle, kun käytät sähkötyökaluja. Häiriötekijät voivat aiheuttaa hallinnan menettämisen.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan on vastattava pistorasiaa. Älä ikinä muokkaa pistotulppaa millään tavalla. Älä käytä minkäänlaisia sovitinpistotulppia maadoitettujen sähkötyökalujen kanssa. Muokkaamattomat pistotulpat ja niihin sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskemasta vartalollasi maadoitettuihin pintoihin, kuten putkiin, lämmityspattereihin, liesiin ja jääkaappeihin. Sähköiskun riski kasvaa, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun pääsevä vesi lisää sähköiskun vaaraa. d) Älä väärinkäytä johtoa. Älä koskaan kanna tai vedä laitetta johdosta tai irrota pistoketta pistorasiasta johdosta vetämällä. Pidä johto poissa tulen, öljyn, terävien reunojen tai liikkuvien osien läheltä. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun riskiä. e) Kun käytät sähkötyökalua ulkona, käytä ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun jatkojohdon käyttö vähentää sähköiskun riskiä. f) Jos et voi välttää sähkötyökalun käyttöä kosteissa olosuhteissa, käytä vikavirtasuojakytkimellä (vvsk) suojattua virtalähdettä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) HENKILÖKOHTAINEN TURVALLISUUS

a) Ole valpas, tarkkaavainen ja käytä maalaisjärkeä, kun käytät sähkötyökalua. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkellinenkin huomion herpaantuminen sähkötyökalua käytettäessä saattaa aiheuttaa vakavan henkilökohtaisen vamman. b) Käytä henkilönsuojaimia. Käytä aina silmäsuojaimia. Tarvittaessa käytettävät suojavarusteet, kuten hengityssuojain, liukuesteelliset turvakengät, suojakypärä tai kuulonsuojaimet, vähentävät henkilövahinkoja. c) Estä vahingossa käynnistyminen. Varmista, ettäkytkinono-asennossa,ennenkuinliität virtalähteen ja/tai akun, nostat laitteen tai kannat sitä. Sähkötyökalujen kantaminen niin, että sormesi on kytkimellä, tai sähkötyökaluihin virran kytkeminen kytkin päällä voi aiheuttaa onnettomuuksia. d) Poista kaikki säätöön käytetyt avaimet tai kiintoavaimet ennen kuin käynnistät sähkötyökalun. Sähkötyökalun pyörivään osaan jätetty avain tai kiintoavain saattaa aiheuttaa henkilövamman.

• Työkalu on tarkoitettu puun, muovin, metallin ja rakennusmateriaalien sahaukseen samoin kuin puiden karsimiseen; se soveltuu suoraan ja käyrään leikkaamiseen

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Jos osia puuttuu tai on vioittunut, ota yhteyttä jälleenmyyjään

• Lue tämä ohjekirja huolella ennen käyttöä ja pidä se tallella tulevia tarpeita varten 3

• Kiinnitä erityistä huomiota turvallisuutta koskeviin ohjeisiin ja varoituksiin. Niiden laiminlyönti voi aiheuttaa vakavan loukkaantumisen. TEKNISET TIEDOT 1

A On/o- ja nopeudensäätökytkin B Teränpidike C Nuoli D Kahva E Tukikahva F Säädettävä jalkalevy G Kiinnityspultit H Kuusiokoloavain J Ilmanvaihto-aukot TURVALLISUUS

YLEISET SÄHKÖTYÖKALUJEN

TURVALLISUUSVAROITUKSET - VAROITUS lue kaikki tämän sähkötyökalun mukana tulleet turvallisuusvaroitukset, ohjeet, piirustukset ja tekniset tiedot. Jos kaikkia alla olevia ohjeita ei noudateta, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakava loukkaantuminen. Säilytä kaikki varoitukset ja ohjeet myöhempää käyttöä varten.30 koska leikkuuterät voivat osua piilossa oleviin johtoihin tai laitteen omaan johtoon (leikkuuterän kosketus ”jännitteiseen” johtoon voi saattaa sähkötyökalun paljaat metalliosat jännitteisiksi ja voi aiheuttaa sähköiskun käyttäjälle)

• Tue työstettävä kappale tukevaan tasoon puristimilla tai muulla käytännöllisellä tavalla (työkappaleen pitäminen käsin tai kehoa vasten on epävakaata ja voi aiheuttaa hallinnan menetyksen) VARUSTEET

• SKIL pystyy takaamaan työkalun moitteettoman toiminnan vain, kun käytetään alkuperäisiä tarvikkeita

• Käytä vain tarvikkeita, joiden sallittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjäkäyntikierrosluku

• Tarkista aina, että syöttöjännite on sama kuin työkalun nimilaatan osoittama jännite

• Vältä vaaralliset vahingot, jotka voivat aiheutua nauloista, ruuveista tai muista aineista työstettävässä materiaalissa; poista ne ennen työskentelyn aloittamista

• Älä koskaan käytä työkalua, jos sen johto on vaurioitunut; johto on vaihdettava huoltoliikkeistä saatavaan erikoisvalmisteiseen johtoon

• Käytä täysin rullaamattomia ja turvallisia jatkojohtoja, joiden kapasiteetti on 16 ampeeria (Iso-Britannia 13 ampeeria)

• Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi tai käänny paikallisen jakeluyhtiön puoleen (kosketus sähköjohtoon saattaa johtaa tulipaloon tai sähköiskuun; kaasuputken vahingoittaminen saattaa johtaa räjähdykseen; vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun)

HENKILÖKOHTAINEN TURVALLISUUS

• Jos huomaat sähköisen tai mekaanisen vian, sammuta kone heti ja irrota liitosjohto pistorasiasta

• Tätä työkalua eivät saa käyttää alle 16-vuotiaat henkilöt

• Älä koskaan työstä asbestipitoista ainetta (asbestia pidetään karsinogeenisena)

• Sellaisista materiaaleista, kuten lyijypitoinen maali, jotkin puulajit, mineraalit ja metalli, tuleva pöly voi olla vahingollista (pölyn kanssa kosketuksiin joutuminen tai sen sisään hengittäminen voi aiheuttaa käyttäjälle tai sivullisille allergiareaktioita ja/tai hengityselinten sairauksia); käytä hengityssuojainta ja työskentele pölynpoistolaitteen kanssa, kun sellainen on liitettävissä

• Tietyntyyppiset pölyt on luokiteltu karsinogeenisiksi (kuten tammi- ja pyökkipöly) erityisesti puun käsittelyyn käytettävien lisäaineiden yhteydessä; käytä hengityssuojainta ja työskentele pölynpoistolaitteen kanssa, kun sellainen on liitettävissä

• Noudata maakohtaisia pölyyn liittyviä sääntöjä

• Pidä kädet poissa sahausalueelta ja terästä; pidä toinen käsi tukikahvalla E 2 (jos molemmat kädet pitävät kiinni sahasta, terä ei pääse koskettamaan niitä)

• Älä kurota työkappaleen alapuolelle (terän etäisyys käteesi on piilossa)

• Älä koskaan pidä sahattavaa työkappaletta kädessäsi tai poikittain jalkojen päällä (työkappale on tärkeää tukea asianmukaisesti kehon altistumisen, terän kiinnitarttumisen tai hallinnan menettämisen minimoimiseksi)

• Älä käytä tylsiä tai vaurioituneita teriä (taipuneet terät e) Älä kurkottele. Säilytä aina tukeva asento ja hyvä tasapaino. Näin hallitset sähkötyökalun parhaalla mahdollisella tavalla odottamattomissa tilanteissa. f) Pukeudu asianmukaisesti. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat takertua liikkuviin osiin. g) Jos laitteissa on liitännät pölynpoistolaitteille ja keräilylaitteille, varmista, että ne on liitetty ja niitä käytetään oikein. Pölynpoistolaitteiden käyttö vähentää pölyyn liittyviä vaaroja. h) Älä anna tuotteen tuttuuden toistuvan käytön takia tehdä sinua liian itsevarmaksi, äläkä jätä työkalun turvallisuusohjeita noudattamatta. Huolimaton toiminta voi aiheuttaa vakavan henkilövahingon sekunnin murto-osassa.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA KUNNOSSAPITO

a) Älä pakota sähkötyökalua. Käytä omaan käyttötarkoitukseesi soveltuvaa sähkötyökalua. Oikea sähkötyökalu suoriutuu parhaiten ja turvallisimmin tehtävästä sille tarkoitetulla nopeudella. b) Älä käytä sähkötyökalua, jos sitä ei saa käynnistettyä ja suljettua kytkimellä. Sähkötyökalun, jota ei voida hallita kytkimellä, käyttö on vaarallista ja laite on korjattava. c) Irrota pistotulppa virtalähteestä ja/tai irrota akku sähkötyökalusta, jos irrotettavissa, ennen kuin teet mitään säätöjä, vaihdat apuvälineitä tai laitat sähkötyökalun varastoon. Nämä estävät turvallisuustoimenpiteet vähentävät sähkötyökalun vahingossa käynnistymisen riskiä. d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa, äläkä anna henkilöiden, jotka eivät tunne sähkötyökalua tai näitä ohjeita, käyttää sähkötyökalun. Sähkötyökalut ovat vaarallisia kokemattomien käyttäjien käsissä. e) Huolla sähkötyökalut ja lisävarusteet. Tarkista, että liikkuvat osat ovat kunnolla paikallaan, että osat ovat ehjiä, ja että sähkötyökalussa ei ole muita ongelmia, jotka saattaisivat vaikuttaa sen toimintaan. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti ylläpidetyistä sähkötyökaluista. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuureunat, eivät todennäköisesti jumiudu, ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, lisävarusteita ja teriä yms. näiden ohjeiden mukaisesti ja niin, että otat huomioon käyttöolosuhteet ja tehtävän työn. Sähkötyökalujen käyttö muihin kuin niille suunniteltuihin tarkoituksiin saattaa aiheuttaa vaaratilanteen. h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Liukkaat kahvat ja tartuntapinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

a) Huollata sähkötyökalusi asiantuntevalla korjaajalla, joka käyttää vain identtisiä varaosia. Näin taataan sähkötyökalun turvallisuuden säilyminen. PUUKKOSAHOJEN TURVALLISUUSOHJEET

• Tartu sähkötyökaluun eristetyistä tartuntapinnoista,31

• Upotusleikkaus e Pistoreikiä voidaan tehdä puuhun ja muihin pehmeisiin materiaaleihin ilman reiän esiporaamista - käytä paksua sahanterää - kiinnitä terä siten, että hammastus on ylöspäin - merkitse haluttu sahauslinja työstettävään kohteeseen - kallista työkalua siten, että terä ei koske työstettävään kohteeseen - kytke työkalu päälle ja aseta liikkuva sahanterä varovasti työstettävään kohteeseen - kun terä on läpäissyt työstettävän kohteen, jatka sahaamista merkittyä sahauslinjaa pitkin ! älä tee pistosahauksia metallimateriaaleja

• Käytä oikeita sahanteriä r

• Metallia sahattaessa voitele sahanterä öljyllä säännöllisin väliajoin

• Repeämätön katkaisusahaus - peitä sahauslinja useilla kerroksilla teippiä ennen sahauksen suorittamista - aseta työstettävänä olevan kappaleen hyvä puoli aina alaspäin

• Lisätietoja on osoitteessa www.skil.com HOITO/HUOLTO

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Pidä työkalu ja johto aina puhtaina (erityisesti ilmanvaihtoaukot J 2) ! irrota pistoke ennen puhdistamista

• Jos työkalu ei huolellisesta valmistuksesta ja koestusmenettelystä huolimatta toimi asianmukaisella tavalla, tulee laitteen korjaus antaa SKIL- huoltokeskuksen tehtäväksi - toimita työkalu ostotositteen kanssa ja osiin purkamatta jälleenmyyjälle tai lähimpään SKIL- huoltokeskukseen (osoitteet ja työkalun huoltokaavio löytyvät web-sivustolta www.skil.com)

• Ota huomioon, että takuu ei kata työkalun ylikuormituksesta tai väärästä käsittelystä johtuvia vahinkoja (katso SKIL-takuuehdot osoitteesta www.skil.com tai kysy jälleenmyyjältä)

• Älä hävitä sähkötyökaluja, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita) - vanhoja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin 2012/19/EY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen - symboli 5 muistuttaa tästä, kun käytöstä poisto tulee ajankohtaiseksi

• Mitattuna standardin EN62841 mukaan tämän työkalun äänenpaineen taso on 90 dB (A) ja äänitehotaso 101 dB (A) (epävarmuus K = 3 dB) ja tärinä Þ(kolmeakselisen vektorin summa; epävarmuus K = 1,5 m/s

✱ puupalkkien sahaaminen 20，7 m/s

voivat murtua helposti tai aiheuttaa takapotkun)

• Käytä suojakäsineitä, kun irrotat terän työkalusta (sahanterä voi olla kuuma pitkäaikaisen käytön jälkeen)

• Käytä suojalaseja ja kuulonsuojaimia

TYÖKALUN/AKUN SYMBOLIEN SELITYKSET

3 Lue käyttöohjeet ennen käyttöä 4 Kaksoiseristys (ei tarvita maajohtoa) 5 Älä hävitä työkalua tavallisen kotitalousjätteen mukana

• Älä liitä tämän työkalun johdon sinistä (= neutraalia) tai ruskeaa (= jännitteistä) johdinta pistokkeen maadoitusliittimeen.

• Jos jostain syystä vanha pistoke katkaistaan tämän työkalun johdosta, se on hävitettävä turvallisesti eikä sitä saa jättää ilman valvontaa. KÄYTTÖ

• On/o- ja nopeudensäätökytkin samassa kytkimessä

- käynnistä/sammuta työkalu vetämällä liipaisinta A / vapauttamalla liipaisin - valitse nopeus portaattomasti nollasta maksiminopeuteen painamalla kytkintä enemmän tai vähemmän

• Sahanterän kiinnittäminen 8 ! vedä pistoke pistorasiasta - käännä teränpidikettä B työkalussa olevan nuolen C suuntaan ja pidä se siinä asennossa - työnnä terä (hampaat alas- tai ylöspäin) täysin sisään - vapauta teränpidike B - paina terää sisään ja vedä ulos, jotta voit varmistaa, että se on kunnolla paikallaan

• Sahanterän irrottaminen 8 - käännä teränpidikettä B työkalussa olevan nuolen C suuntaan ja pidä se siinä asennossa. - vedä terä ulos - vapauta teränpidike B

• Työkalun käyttö ! kiinnitä työkappale kunnolla - kiinnitä työstettävä kohde kunnolla - aseta pistotulppa pistorasiaan - pidä työkalua siten, että pidät toisella kädellä kiinni kahvasta D 2 ja toisella eristetystä tukikahvasta E 2 - käynnistä kone - ohjaa työkalua merkittyä sahauslinjaa pitkin - pidä jalkalevy F 2 tukevasti työstettävää työkappaletta vasten vastavoiman ja värinän minimoimiseksi

• Koneen pitely ja ohjaaminen ! pidä aina työskentelyn aikana kiinni työkalun harmaista tartunta-alueista 9 - pidä ilmanvaihtoaukko J 2 vapaana - älä paina työkalua liian voimakkaasti; vaan anna työkalun tehdä työ puolestasi ! varmista, että sahanterä ulottuu työhön koko iskun pituudelta q

• Tärinäsäteilytaso on mitattu standardin EN 62841 mukaisen standarditestin mukaisesti; sitä voidaan käyttää verrattaessa yhtä laitetta toiseen sekä alustavana tärinälle altistumisen arviona käytettäessä laitetta manituissa käyttötarkoituksissa

• työkalun käyttö eri käyttötarkoituksiin tai erilaisten tai huonosti huollettujen lisävarusteiden kanssa voi nostaa merkittävästi altistumistasoa

• työkalun ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi alentua merkittävästi ! suojaudu tärinän vaikutuksilta huoltamalla työkalu ja sen lisävarusteet, pitämällä kädet lämpiminä ja organisoimalla työmenetelmät
