4920 - Трион SKIL - Безплатно ръководство за потребителя

Тип продукт	Електрически саблен трион с кабел
Марка	Skil
Модел	4920
Захранване	Мрежово (с кабел)
Номинално напрежение	230 V ~
Честота	50 Hz
Ниво на звуково налягане	90 dB(A)
Ниво на акустична мощност	101 dB(A)
Вибрации (рязане на дъски)	25,5 m/s²
Вибрации (рязане на дървени греди)	20,7 m/s²
Тип на затягане на острието	Без ключ, въртящ се
Регулируема опора	Да, чрез болтове за фиксиране
Цилиндрична дръжка	Да (дръжка E)
Двойна изолация	Да (клас II)
Основни функции	Прави и криволинейни срезове, вдлъбнат рез (дърво/меки материали), рязане на дърво, пластмаса, метал, строителни материали, подрязване
Професионална употреба	Не, битова употреба
Поддръжка	Почиствайте вентилационните отвори J, дръжте инструмента и кабела чисти
Ремонт	От оторизиран сервиз на SKIL
Доставени аксесоари	Трионно острие, шестоъгълен ключ H
Безопасност	Заключващ се превключвател за включване/изключване, защита срещу случайно стартиране, използвайте лични предпазни средства

Често задавани въпроси - 4920 SKIL

Как да сменим острието на триона Skil 4920?

Изключете инструмента. Завъртете фиксатора на острието B в посоката на стрелката C и го задръжте. Поставете острието докрай, след което освободете фиксатора. Проверете дали острието е добре фиксирано, като се опитате да го извадите.

Мога ли да извършвам вдлъбнат рез с този трион?

Да, върху дърво и меки материали. Използвайте дебело острие със зъбите нагоре. Наклонете инструмента така, че острието да не докосва детайла, включете го и внимателно забийте острието в детайла. Никога не правете вдлъбнат рез в метал.

Как да регулираме скоростта на триона?

Скоростта се регулира чрез натискане повече или по-малко на спусъка на превключвателя A. Тя варира от нула до максимум непрекъснато.

Какви материали мога да режа с Skil 4920?

Този трион е предназначен за дърво, пластмаса, метал и строителни материали. Подходящ е също за подрязване и окастряне. Не е предназначен за професионална употреба.

Как да избегнем заклещване на острието по време на рязане?

Използвайте наточени и подходящи за материала остриета. Закрепете здраво детайла за рязане. Дръжте опората F здраво притисната към детайла, за да намалите вибрациите и отката. Не насилвайте инструмента.

Какво да правим, ако трионът не стартира?

Проверете дали инструментът е включен и контактът работи. Уверете се, че превключвателят е в положение за включване. Ако проблемът продължава, дайте инструмента за ремонт в оторизиран сервиз на SKIL.

Как да почистим триона Skil 4920?

Изключете инструмента преди почистване. Почиствайте редовно вентилационните отвори J и кабела със суха кърпа. Не използвайте вода или разтворители.

Мога ли да използвам не-SKIL остриета?

SKIL препоръчва използването само на оригинални аксесоари, за да се гарантира правилна работа и безопасност. Максималната допустима скорост на острието трябва да бъде най-малко равна на скоростта на празен ход на инструмента.

Каква е гаранцията на триона Skil 4920?

За да научите условията на гаранцията, посетете уебсайта www.skil.com или се свържете с вашия търговец. Щетите, причинени от претоварване или неправилна употреба, не се покриват.

Как да намалим вибрациите по време на употреба?

Дръжте инструмента за предвидените дръжки (сива). Използвайте регулируемата опора F за стабилизиране на рязането. Носете антивибрационни ръкавици и правете паузи. Правилната поддръжка на инструмента и аксесоарите също намалява вибрациите.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 4920 SKIL

Възвратно- 4920 постъпателно трион

УВОД

- Този инструмент е предназначен за рязане на дърво, пластмаса, метал и строителни материали, както и за подрязване и подкастряне на дървета; подходящ е за право и извито рязане

• Този инструмент не е предназначен за професионална употреба

- Ако някои части липсват или са повредени, моля, свържете се със своя търговец

- Прочетете внимателно това ръководство преди употреба и го запазете за справки в бъдеще ③

- Обърнете специално внимание на инструкциите за безопасност и предупрежденията; неспазването им може да доведе до сериозно увеждане

ТЕХНИЧЕСКИ ДАННИ ①

ЕЛЕМЕНТИ НА ИНСТРУМЕНТА ②

A Спусък за включване/изключване и регулиране на скоростта

В Фиксатор на острието

С Trрелка

D Ръкохватка

Е Цилиндрична ръкохватка

G Закрепващи болтове

Н Шестостенен ключ

J Вентилационни отвори

БЕЗОПАСНОСТ

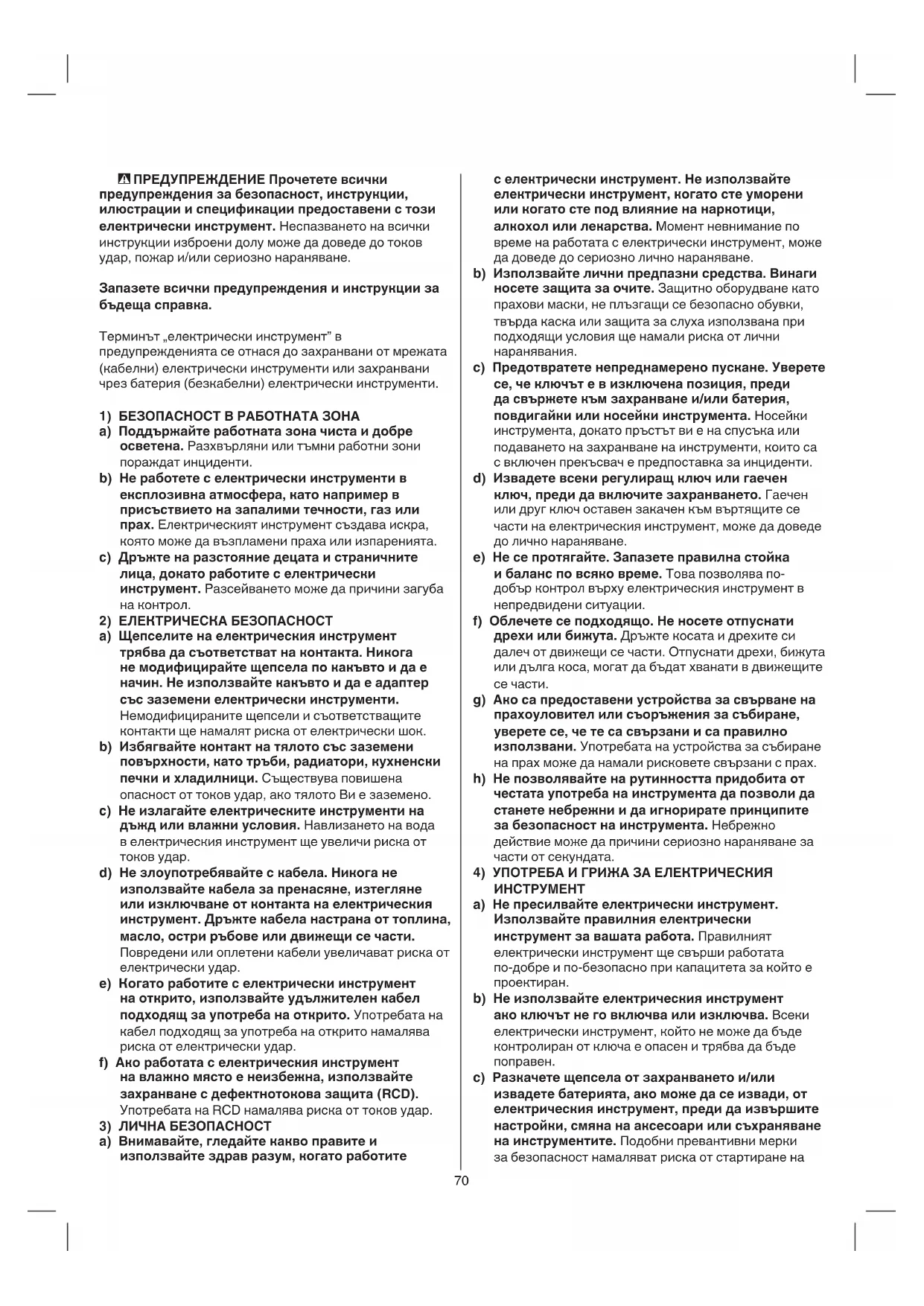

ПРЕДУПРЕЖДЕНИЕ Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации предоставени с този електрически инструмент. Неспазването на всички инструкции изброени долу може да доведе до токов удар, пожар и/или сериозно нараняване.

Запазете всични предупреждения и инструкции за бъдеща справка.

Терминът „електрически инструмент“ в предупрежденията се отнася до захранвани от мрежата (кабелни) електрически инструменти или захранвани чрез батерия (безкабелни) електрически инструменти.

1) БЕЗОПАСНОСТ В РАБОТНАТА ЗОНА
a) Поддържайте работната зона чиста и добре осветена. Разхвърляни или тъмни работни зони пораждат инциденти.
b) Не работете с електрически инструменти в експлозивна атмосфера, като например в присъствието на запалими течности, газ или прах. Електрическият инструмент създава искра, която може да възпламени праха или изпаренията.
с) Дръжте на разстояние децата и страничните лица, докато работите с електрически инструмент. Разсейването може да причини загуба на контрол.
2) ЕЛЕКТРИЧЕСКА БЕЗОПАСНОСТ
a) Щепселите на електрическия инструмент трябва да съответстват на контакта. Никога не модифицирайте щепсела по накъвто и да е начин. Не използвайте накъвто и да е адаптер със заземени електрически инструменти. Немодифицираните щепсели и съответстващите контакти ще намалят риска от електрически шок.
b) Избягвайте контакт на тялото със заземени повърхности, като тръби, радиатори, кухненски печки и хладилници. Съществува повишена опасност от токов удар, ако тялото Ви е заземено.
с) Не излагайте електрическите инструменти на дъжд или влажни условия. Навлизането на вода в електрическия инструмент ще увеличи риска от токов удар.
d) Не злоупотребявайте с кабела. Никога не използвайте кабела за пренасяне, изтегляне или изключване от контакта на електрическия инструмент. Дръжте кабела настрана от топлина, масло, остри ръбове или движещи се части. Повредени или оплетени кабели увеличават риска от електрически удар.
e) Ногато работите с електрически инструмент на открито, използвайте удължителен кабел подходящ за употреба на открито. Употребата на кабел подходящ за употреба на открито намалява риска от електрически удар.
f) Ано работата с електрическия инструмент на влажно място е неизбежна, използвайте захранване с дефентнотокова защита (RCD). Употребата на RCD намалява риска от токов удар.
3) ЛИЧНА БЕЗОПАСНОСТ
а) Внимавайте, гледайте какво правите и използвайте здрав разум, ногато работите

с електрически инструмент. Не използвайте електрически инструмент, когато сте уморени или ногато сте под влияние на наркотици, алкохол или лекарства. Момент невнимание по време на работата с електрически инструмент, може да доведе до сериозно лично нараняване.

b) Използвайте лични предпазни средства. Винаги носете защита за очите. Защитно оборудване като прахови маски, не плъзгаци се безопасно обувки, твърда каска или защита за слуха използвана при подходящи условия ще намали риска от лични наранявания.
с) Предотвратете непреднамерено пускане. Уверете се, че ключът е в изключена позиция, преди да свържете към захранване и/или батерия, повдигайки или носейки инструмента. Носейки инструмента, докато пръстът ви е на спусъка или подаването на захранване на инструменти, които са с включен прекъсвач е предпоставка за инциденти.
d) Извадете всеки регулиращ ключ или гаечен ключ, преди да включите захранването. Гаечен или друг ключ оставен закачен към въртящите се части на електрическия инструмент, може да доведе до лично нараняване.
e) Не се протягайте. Запазете правилна стойка и баланс по всяко време. Това позволява подобър контрол върху електрическия инструмент в непредвидени ситуации.
f) Облечете се подходящо. Не носете отпуснати дрехи или бижута. Дръжте косата и дрехите си далеч от движещи се части. Отпуснати дрехи, бижута или дълга коса, могат да бъдат хванати в движещите се части.
g) Ако са предоставени устройства за свърване на прахоуловител или съоръжения за събиране, уверете се, че те са свързани и са правилно използвани. Употребата на устройства за събиране на прах може да намали рисковете свързани с прах.
h) Не позволявайте на рутинността придобита от честата употреба на инструмента да позволи да станете небрежни и да игнорирате принципите за безопасност на инструмента. Небрежно действие може да причини сериозно нараняване за части от секундата.
4) УПОТРЕБА И ГРИЖА ЗА ЕЛЕКТРИЧЕСКИЯ ИНСТРУМЕНТ
a) Не пресилвайте електрически инструмент. Използвайте правилния електрически инструмент за вашата работа. Правилният електрически инструмент ще свърши работата по-добре и по-безопасно при капацитета за който е проектиран.
b) Не използвайте електрическия инструмент ако ключът не го включва или изключва. Всеки електрически инструмент, който не може да бъде контролиран от ключа е опасен и трябва да бъде поправен.
с) Разкачете щепсела от захранването и/или извадете батерията, ано може да се извади, от електрическия инструмент, преди да извършите настройки, смяна на аксесоари или съхраняване на инструментите. Подобни превантивни мерки за безопасност намаляват риска от стартиране на

електрическия инструмент инцидентно.

d) Дръжте свободния електрически инструмент извън достъпа до деца и не позволявайте хора, които не са запознати с електрически инструмент или тези инструкции да работят с него. Електрическите инструменти са опасни в ръцете на необучени потребители.
e) Поддръжка на електрически инструменти и аксесоари. Проверете за разместване или блокиране на подвижни части, счупване на части, и всякакви други условия, които могат да повлияят на работата на електрически инструмент. При повреда ремонтирайте инструмента преди употреба. Много инциденти са причинени от лошо поддържани електрически инструменти.
f) Дръжте режещите инструменти остри и чисти. Правилно поддържани режещи инструменти, с остри режещи ръбове е по-малко вероятно да се заклещят и по-лесно се контролират.
g) Използвайте електрическия инструмент, аксесоарите, частите на инструмента и т.н в съответствие с тези инструкции, като вземете предвид условията на работа и вида работа, която ще бъде извършвана. Употребата на електрическия инструмент за дейности различни от предназначените може да доведе до опасни ситуации.
h) Дръжте ръкохватките и повърхностите за захващане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и места за захващане не позволяват безопасно боравене и контролиране на инструмента при неочаквана ситуация.
5) ОБСЛУЖВАНЕ
a) Обслужвайте вашия електрически инструмент чрез квалифициран техник, като използвате само идентични резервни части. Това ще осигури поддържането на безопасност не електрически инструмент.

• Дръжте електроинструмента само за изолираните ръкохватки, когато изпълнявате дейности, при които режещият аксесоар може да попадне на скрити под повърхността проводници под напрежение или да засегн собствения кабел (при контакт на режещия аксесоар с проводник под напрежение то се предава на металните детайли на електроинструмента и това може да изложи оператора на токов удар)
• Използвайте затягаци приспособления или друг практичен начин за обезопасяване и закрепване на обработвания детайл към стабилна основа (държането на обработвания детайл с ръка или опрян до тялото го прави нестабилен и може да доведе до загуба на контрол)

АКСЕСОАРИ

• SKIL може да осигури безаварийна работа на електроинструмента само ако се използват оригинални допълнителни приспособления
• Използвайте само принадлежности, чиято допустима скорост на въртене е поголяма или равна на

максималната скорост на въртене на празен ход на електроинструмента

ПРЕДИ УПОТРЕБА

• Преди включване на инструмента в контакта се уверете, че мрежовото напрежение отговаря на напрежението, обозначено на фирмената табелка на инструмента
• Избягвайте повреди, които могат да бъдат причинени от винтове, гвоздеи и други метални елементи в обработвания детайл; отстранете ги преди да започнете работа

ЕЛЕКТРИЧЕСКА БЕЗОПАСНОСТ

• Никога не използвайте инструмента, ако кабельт е повреден; той трябва да бъде заменен със специално подготовен кабел, наличен през сервизната организация
• Използвайте напълно развити и обезопасени разклонители с капацитет 16 А (Великобритания 13 А)
• За да откриете скрити под повърхността електро-, водо- и газопроводи, използвайте подходящи уреди или се обърнете към местното снабдително дружество (прекъсването на електропроводници под напрежение може да предизвика пожар или токов удар; увреждането на газопровод може да предизвика експлозия; засягането на водопровод може да предизвика материални щети или токов удар)

ЛИЧНА БЕЗОПАСНОСТ

• В случай на електрическа или механична неизправност, изключете незабавно апарата и прекъснете контакта с електрическата мрежа
• Този инструмент не трябва да се използва от лица под 16 години
• Не обработвайте съдържащ азбест материал (азбестът е канцерогенен)
• Прахът от някои материали, като например съдържаща олово боя, някои видове дървесина, минерали и метали може да бъде вреден (контакт или вдишване на такъв прах могат да причинят алергични реакции и/или респираторни заболявания на оператора или стоящите наблизо лица); използвайте противопрахова маска и работете с аспириращо прахта устройство, ногато такова може да бъде свързано
• Определени видове прах с класифицирани като карциногенни (като прах от дъб и бук) особено когато са комбинирани с добавки за подобряване на състоянието на дървесината; използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде свързано
• Следвайте дефинираните по БДС изисквания относно запрашеността за материалите, които желаете да обработвате
• Пазете ръцете от областта на рязане и острието; дръжте едната си ръка върху ръкохватната Е ② (ако и двете ръце държат инструмента, режещият инструмент не може да ги засегне)
• Не посягайте с ръце под обработвания детайл (близостта на острието до ръката ви остава скрито от погледа)
• Никога не дръжте обработвания детайл в ръце или върху крака си (доброто закрепване на обработвания детайл е от голямо значение за свеждане до минимум опасността от подлагане на

тялото на нежелани въздействия, заклинването на режещия инструмент или загубата на контрол върху инструмента)

• Не използвайте затъпен или повреден режещ инструмент (изкривените остриета се чупят лесно или предизвикват откат)
• Използвайте защитни ръкавици при демонтиране на острието от инструмента (острието може да е нагорещено след продължителна работа)
• Носете защитни очила и тапи за уши ОБЯСНЕНИЕ НА СИМВОЛИТЕ ПО ИНСТРУМЕНТА/ АКУМУЛАТОРНАТА БАТЕРИЯ

③ Преди употреба прочетете ръководството с указания
④ Двойна изолация (не се изисква кабел за заземяване)
⑤ Не изхвърляйте инструмента заедно с битови отпадъци

• Не свързвайте синия (= неутрален) или кафявия (= фазов) проводник в кабела на този инструмент към клемата за заземяване на щепсела.
• Ако по някаква причина старият щепсел е отрязан от кабела на този инструмент, той трябва да се изхвърли безопасно и да не се оставя без надзор.

УПОТРЕБА

• Комбиниран бутон за вклрчване/изклрчване и управление на скоростта ⑥ ⑦ -включвайте/изключвайте инструмента чрез натискане/отпускане на спусък А -управлението на скоростта от нула до максимальната стойност се извършва като натискате прекъсвача по-силно или по-слабо
• Поставяне на острие ⑧ ! изключете щепсела -завъртете скобата на ножа В в същата посока като стрелката С на инструмента и я задръжте в това положение -вкарайте острието (със зъбците надолу или нагоре) до максимална дълбочина -отпуснете скобата на ножа В -натиснете и дръпнете острието, за да проверите дали е поставено правилно
• Изваждане на острие ⑧ -завъртете скобата на ножа В в същата посока, както стрелката С на инструмента и задръжте в тази позиция. -издърпайте острието -отпуснете скобата на ножа В
• Работа с инструмента ! затегнете здраво детайла -отбележете линията на рязане върху обработвания детайл -включете щепсела в контакта на електрозахранването -хванете инструмента с една ръка за дръжката D ②, а другата поставете върху изолираната цилиндрична ръкохватка E ② -включете инструмента -насочвайте инструмента по отбелязаната линия на рязане

-притискайте опорна планка F ② към обработвания детайл за свеждане до минимум на противодействащата сила и вибрациите

• Държане и насочване на инструмента ! по време на работа, винаги дръжте инструмента за оцветената в сиво област(и) на рънохватна Е ⑨ -дръжте вентилационния отвор J ② непокрит -не прилагайте твърде голям натиск върху инструмента; нека той да свърши работата вместо вас ! уверете се, че режещият нож се преминава извън детайла през целия ход ⑩
• Регулиране на ефективна дълбочината на рязане ⑪ -изпозлвайте двата закрепващи болта G за да плъзнете плочата F напред/назад, за да увеличите/ намалите ефективната дълбочина на рязане

УКАЗАНИЯ ЗА РАБОТА

- Рязане с врязване ⑫ Нарези могат да се правят в дърво и други меки материали без предварително пробиване на отвор -използвайте дебело острие -поставете острието със зъбците нагоре -отбележете желаната линия на рязане върху обработвания детайл -наклонете инструмента така, че острието да не докосва обработвания детайл -включете инструмента и внимателно притиснете острието към обработвания детайл -след като острието проникне в обработвания детайл, продължете рязането по отбелязаната линия ! не правете разрези чрез врязване в метални материали

• Използвайте подходящи режещи ножове ⑬
• При рязане на метали смазвайте редовно режещата лента с машинно масло
• Рязане без разцепване
• преди рязане покрийте линията на разреза с няколко слоя широко лепилна лента
• лицевата страна на обработвания детайл винаги трябва да сочи надолу
• За повече информация вижте www.skil.com
  • ПОДДРЪЖКА/СЕРВИЗ
• Този инструмент не е предназначен за професионална употреба
• Поддържайте винаги инструмента и захранващия кабел чисти (особено вентилационните отвори J ②) ! изключете щепсела преди почистване
• Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента да се занесе за ремонт в оторизиран сервис за електроинструменти на SKIL -занесете инструмента в неразглобен вид заедно с доказателство за покупката му в търговския обект, откъдето сте го закупили, или в най-близки сервис на SKIL (адресите, както и схемата за сервисно обслужване на електроинструмента, можете да намерите на адрес www.skil.com)
• Имайте предвид, че повреда поради претоварване или неправилно манипулиране с инструмента ще бъдат изключени от гаранцията (за условията

на гаранцията от SKIL виж на интернет адрес: www.skil.com или попитайте ваши дилър)

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

- Не изхвърляйте електроуредите, приспособленията и опаковките заедно с битови отпадъци (само за страни от ЕС)

-съобразно Директивата на ЕС 2012/19/ЕО относно износени електрически и електронни уреди и отразяването й в националното законодательство износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда

- символът ⑤ ще ви напомни за това, когато е необходимо изхвърляне

ШУМ/ВИБРАЦИИ

- Измерено в съответствие с EN62841, нивото на звуковото налягане на този инструмент е 90 dB(A), а нивото на звуковата мощност 101 dB(A) (неопределеност K = 3 dB), и вибрацията *(триаксиална векторна сума; неопределеност K = 1,5 m/s²)

*при рязане на дъска 25,5 m²/s

*при рязане на дървени греди 20,7 m²/s

- Нивото на предадените вибрации е измерено в съответствие със стандартизирания тест, определен в EN62841; то може да се използва за сравнение на един инструмент с друг и като предварителна оценка на подлагането на вибрации при използването на инструмента за посочените приложения

-използването на инструмента за различни от тези приложения или с други, или лошо поддържани аксесоари може значително да повиши нивото, на което сте подложени

-периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени

! предпазвайте се от ефектите от вибрациите, като поддържате инструмента и аксесоарите му, пазите ръцете си топли и организирате вашите модели на работа
