BRUKSANVISNING 4920 SKIL

EU-konformitetsförklaring Tigersåg Produktnummer Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation:

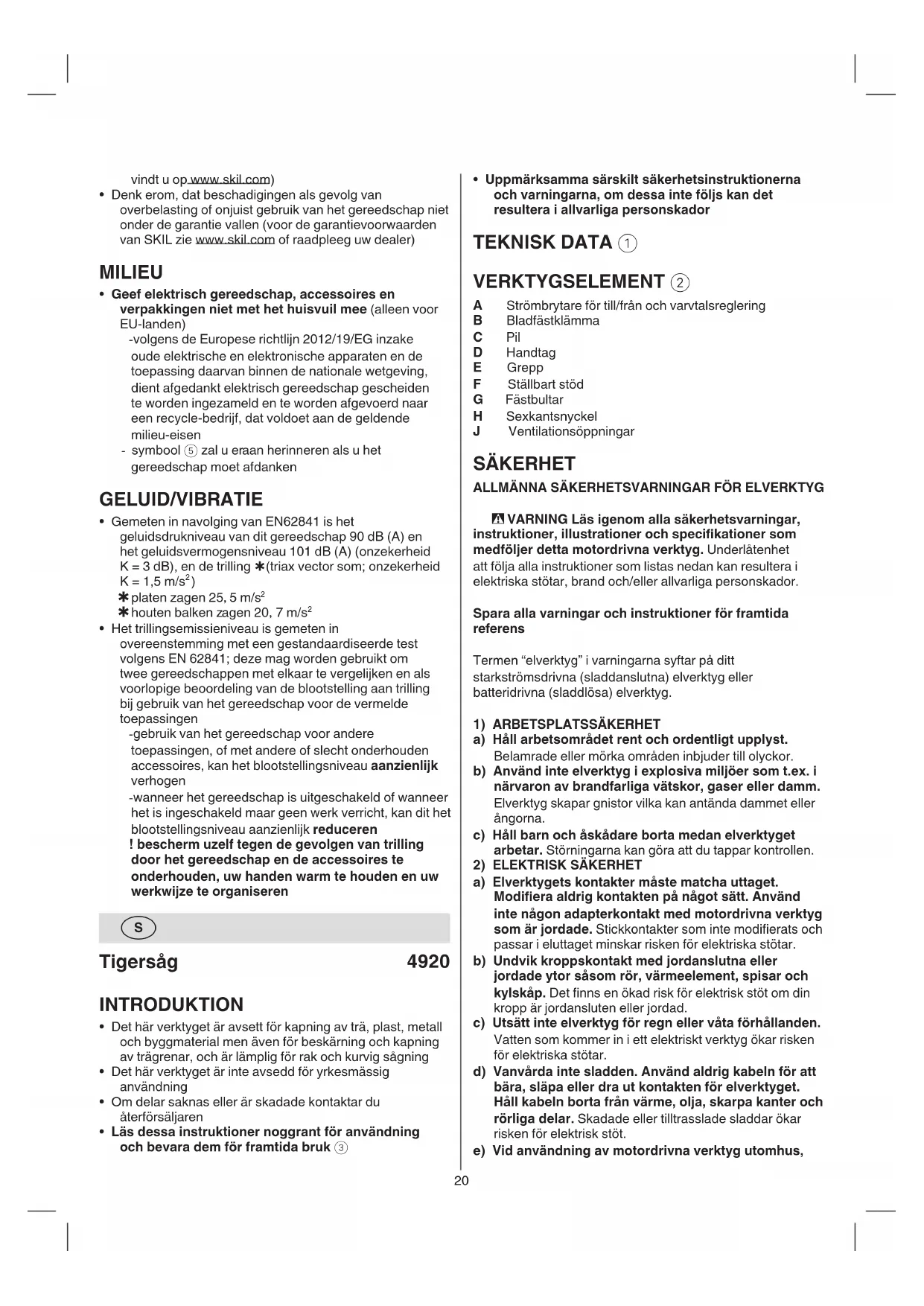

• Uppmärksamma särskilt säkerhetsinstruktionerna och varningarna, om dessa inte följs kan det resultera i allvarliga personskador TEKNISK DATA 1 VERKTYGSELEMENT 2 A Strömbrytare för till/från och varvtalsreglering B Bladfästklämma C Pil D Handtag E Grepp F Ställbart stöd G Fästbultar H Sexkantsnyckel J Ventilationsöppningar SÄKERHET ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELVERKTYG - VARNING Läs igenom alla säkerhetsvarningar, instruktioner,illustrationerochspecikationersom medföljer detta motordrivna verktyg. Underlåtenhet att följa alla instruktioner som listas nedan kan resultera i elektriska stötar, brand och/eller allvarliga personskador. Spara alla varningar och instruktioner för framtida referens Termen “elverktyg” i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1) ARBETSPLATSSÄKERHET

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor. b) Använd inte elverktyg i explosiva miljöer som t.ex. i närvaron av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor vilka kan antända dammet eller ångorna. c) Håll barn och åskådare borta medan elverktyget arbetar. Störningarna kan göra att du tappar kontrollen.

2) ELEKTRISK SÄKERHET

a) Elverktygets kontakter måste matcha uttaget. Modieraaldrigkontaktenpånågotsätt.Använd inte någon adapterkontakt med motordrivna verktyg som är jordade. Stickkontakter som inte modierats och passar i eluttaget minskar risken för elektriska stötar. b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det nns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad. c) Utsätt inte elverktyg för regn eller våta förhållanden. Vatten som kommer in i ett elektriskt verktyg ökar risken för elektriska stötar. d) Vanvårda inte sladden. Använd aldrig kabeln för att bära, släpa eller dra ut kontakten för elverktyget. Håll kabeln borta från värme, olja, skarpa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e) Vid användning av motordrivna verktyg utomhus, vindt u op www.skil.com)

• Det här verktyget är avsett för kapning av trä, plast, metall och byggmaterial men även för beskärning och kapning av trägrenar, och är lämplig för rak och kurvig sågning

• Det här verktyget är inte avsedd för yrkesmässig användning

• Om delar saknas eller är skadade kontaktar du återförsäljaren

• Läs dessa instruktioner noggrant för användning och bevara dem för framtida bruk 321 felinställningar eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om skadad, lämna in elverktyget för reparation innan det används. Många olyckor beror på dåligt underhållna elverktyg. f) Håll kapverktyg vassa och rena. Ordentligt underhållna kapverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera. g) Använd elverktyget, tillbehör, verktygsbits osv. i enlighet med dessa instruktioner och ta hänsyn till arbetsförhållanden och det arbete som ska utföras. Om elverktyget används för andra tillämpningar än det är avsett för kan det resultera i farliga situationer. h) Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget vid oväntade situationer.

a) Lämnadittelverktygförservicehosenkvalicerad servicetekniker som endast använder identiska utbytesdelar. Det garanterar att säkerheten hos elverktygets bibehålls.

SÄKERHETSANVISNINGAR FÖR TIGERSÅG

• Håll fast elverktyget vid de isolerade greppytorna när arbeten utförs på ställen där insatstillbehöret kan skada dolda elledningar eller egen nätsladd (kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt)

• Använd klämmor eller något annat praktiskt sätt att säkra och stötta arbetsstycket mot en stabil plattform (om du håller arbetsstycket i handen eller mot kroppen blir det instabilt, vilket kan leda till att du tappar kontrollen) TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone motsvarar maskinens högsta tomgångsvarvtal

• Kontrollera alltid att den tillförda strömtypen stämmer med spänningen som anges på maskinens märkplåt

• Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete

• Använd aldrig verktyget om sladden är skadad; den måste bytas mot en särskilt utformad sladd som nns via serviceorganisationen.

• Använd helt utrullade och säkra förlängningssladdar med kapacitet på 16 A (Storbritannien 13 Amp)

• Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag (kontakt med elledningar kan förorsaka brand och elstöt; en skadad gasledning kan leda till explosion; borrning i vattenledning kan förorsaka sakskador eller elstöt)

• I händelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen och dra ur stickkontakten använd en förlängningskabel som är avsedd för utomhusbruk. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt. f) Om du måste använda ett motordrivet verktyg i en fuktig miljö, använd en jordfelsbrytare. En jordfelsbrytare minskar risken för elektriska stötar.

3) PERSONLIG SÄKERHET

a) Var uppmärksam och observant samt använd sunt förnuft när du använder ett elverktyg. Använd inte ett motordrivet verktyg om du är trött eller under påverkan av droger, alkohol eller medicin. Ett ögonblick av ouppmärksamhet under arbete med elverktyg kan resultera i allvarliga personskador. b) Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom andningsmask, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador. c) Förebygg oavsiktlig start. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/ eller batteripaketet, plockar upp eller bär verktyget. Att bära elverktyget med ngret på strömbrytaren eller verktyg som är påslagna inbjuder till olyckor. d) Ta bort inställningsnycklar eller skiftnycklar innan elverktyget slås på. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada. e) Sträck dig inte för långt. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer. f) Klä dig på lämpligt sätt. Bär inte löst sittande kläder eller smycken. Håll hår och klädsel på avstånd från de rörliga delarna. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar. g) Om enheter har anslutning för dammuppsamlare och anslutningsmöjligheter, se till att de är anslutna och används på korrekt sätt. Användning av dammuppsamlare kan minska dammrelaterade faror. h) Var alltid uppmärksam vid användning av verktyget, även efter många användningstillfällen, och ignorera inte verktygets säkerhetsprinciper. En vårdslös handling kan orsaka allvarliga personskador inom bråkdelen av en sekund.

4) ANVÄNDNING OCH SKÖTSEL AV ELVERKTYG

a) Tvinga inte elverktyget. Använd ett korrekt elverktyg för ditt arbete. Ett korrekt elverktyg utför jobbet bättre och säkrare om det används för rätt arbete. b) Använd inte elverktyget om strömbrytaren inte kan slås på eller stängas av. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras. c) Koppla ur stickkontakten från strömkällan och/eller ta bort batteripaketet, om det är löstagbart, från elverktyget innan du utför justeringar, byter tillbehör eller förvarar elverktyget. Dessa förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas oavsiktligt. d) Förvara elverktyg som går på tomgång utom räckhåll för barn och låt inte personer som är ovana med elverktyget eller dessa instruktioner använda elverktyget. Elverktyg är farliga i händerna på outbildade användare. e) Underhåll av elverktyg och tillbehör. Kontrollera22 C på verktyget och håll den i detta läge - dra ut bladet - släpp bladfästklämman B

• Använda verktyget ! lås fast arbetsstycket på säkert sätt - markera såglinjen på arbetsstycket - sätt kontakten i väggurtaget - håll maskinen med ena handen på handtaget D 2 och den andra på det isolerade greppet E 2 - starta verktyget - styr verktyget längs den uppritade såglinjen - håll fotplattan F 2 stadigt tryckt mot arbetsstycket, för att minimera motkrafter och vibration

• Fattning och styrning av maskinen ! under arbetet, håll alltid verktyget i det gråfärgade greppområdet 9 - håll ventilationsöppningarna J 2 oövertäckta - lägg inte för mycket tryck på verktyget; låt verktyget göra arbetet åt dig ! kontrollera att bladet sticker ut på arbetsstyckets bortsida under hela slaget q

• Justera eektiv sågdjup w - använd båda fästbultarna G för att föra fotplattan F framåt eller bakåt så att den eektiva sågdjup minskar eller ökar ANVÄNDNINGSTIPS

• Instickssågning e Det går att instickssåga i trä och andra mjuka material utan att förborra instickshål - använd ett tjockare sågblad - monter bladet med tänderna uppåt - markera önskad såglinje på arbetsstycket - luta maskinen så att bladet inte rör vid arbetsstycket - starta maskinen och för försiktigt det arbetande sågbladet i kontakt med arbetsstycket - när sågbladet gått igenom arbetsstycket, fortsätter du att såga längs såglinjen ! Göra inga instickssågningar i metallmaterial

• Använd rätt sågbladr

• För sågning i metall, olja in sågbladet regelbundet

• Splinterfri sågning - täck snittlinjen med era lager av breda tejp innan du börjar såga - lägg alltid den naste sidan av arbetsstycket nedåt

• Besök www.skil.com för mer information

• Det här verktyget är inte avsedd för yrkesmässig användning

• Håll alltid verktyget och sladden ren (speciellt ventilationsöppningarna J 2) ! drag ur stickkontakten innan rengöring

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - skicka verktyget odemonterat tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser samt sprängskisser av verktyget nns på www.skil.com)

• Var medveten om att skada till följd av överbelastning eller felaktig hantering inte täcks av garantin (för

• Den här maskinen ska inte användas av personer under 16 år

• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)

• Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlareomsådananslutningnns

• Vissa typer av damm är klassicerade så som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlareomsådananslutningnns

• Följ de nationella krav, som nns angående damm, för de material du skall arbete med

• Håll händerna på avstånd från sågningsområdet och sågbladet; håll andra handen på greppet E 2 (om båda händerna håller i sågen kan du inte skära dig i handen)

• Sträck dig inte under arbetsstycket (du ser inte hur nära bladet din hand kommer)

• Håll inte stycket som ska sågas i händerna eller över benet (det är viktigt att arbetsstycket stöds på rätt sätt så att kroppen inte utsätts för fara, sågbladet kör fast eller du förlorar kontrollen över sågen)

• Använd inte ett slött eller skadat sågblad (ett böjt blad kan lätt brytas eller orsaka kast)

• Använd skyddshandskar när du lossar bladet från maskinen (bladet kan vara varmt efter längre användning)

• Använd skyddsglasögon och hörselskydd

FÖRKLARING AV SYMBOLER PÅ VERKTYGET/

BATTERIET 3 Läs bruksanvisningen före användning 4 Dubbel isolering (ingen jordning krävs) 5 Verktyget får inte kastas i hushållssoporna VID ANSLUTNING MED EN KONTAKT MED TRE STIFT (ENDAST STORBRITANNIEN):

• Anslut inte den blå (=neutral) eller bruna (=strömförande) ledningen i sladden för detta verktyg till jordterminalen på kontakten.

• Om den gamla kontakten av någon anledning klippts av från detta verktyg skall den avyttras på ett säkert sätt och inte lämnas utan uppsikt. ANVÄNDNING

• Kombinerad strömbrytare och hastighetskontroll 6 7 - Stäng av verktyget genom att trycka in/släppa avtryckare A - variera hastigheten steglöst från noll till maximum genom att trycka mer eller mindre på avtryckaren

• Montering av sågbladet 8 ! Koppla ifrån kontakten! - vrid bladklämman B i samma riktning som pilen C på verktyget och håll den i det läget - för in bladet helt (med tänderna nedåt eller uppåt) - släpp bladfästklämman B - tryck på och dra ut bladet, för att kontrollera att det sitter ordentligt

SKIL garantivillkor gå till www.skil.com eller fråga återförsäljaren) MILJÖ

• Elektriska verktyg, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt europeiska direktivet 2012/19/EG avseende avfall från elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen 5 kommer att påminna om detta när det är dags för avyttring BULLER/VIBRATION

• Det här verktygets ljudtrycksnivå som uppmätts i enlighet med EN62841 och ljudtrycksnivån för detta verktyg är 90 dB(A) och ljudeektnivån 101 dB(A) (osäkerhet K = 3 dB) och vibrationen Þ(triaxvektorsumma; osäkerhet K = 1,5 m/s

✱ vid kapning av skivor 25，5 m/s

✱ sågning av träbalk 20，7 m/s

• Vibrationsemissionsvärdet har uppmätts i enlighet med ett standardiserat test angivet i EN62841; detta värde kan användas för att jämföra ett verktyg med ett annat och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka exponeringsnivån - när verktyget stängts av eller är på men inte används, kan detta avsevärt minska exponeringsnivån ! skyddadigmoteekternaavvibrationergenom att underhålla verktyget och dess tillbehör, hålla händerna varma och organisera ditt arbetsmönster
