GEBRUIKSAANWIJZING 4920 SKIL

ORIGINELE GEBRUIKSAANWIJZING

EU-conformiteitsverklaring Reciprozaag Productnummer Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen aan alle desbetreende bepalingen van de hierna genoemde richtlijnen en verordeningen en overeenstemmen met de volgende normen. Technisch dossier bij:

• Dit gereedschap is bestemd voor het zagen van hout, kunststof, metaal en bouwmaterialen, het snoeien en - das Sägeblatt herausziehen - Klemmschraube B loslassen

• Halten Sie das Werkzeug und das Netzkabel immer17 Niet aangepaste stekkers en overeenkomstige stopcontacten beperken het risico op elektrische schokken. b) Vermijd lichamelijk contact met geaarde oppervlakken, zoals pijpleidingen, radiatoren, fornuizen of koelkasten. Het risico op een elektrische schok is groter als uw lichaam geaard is. c) Stel elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Water dat elektrisch gereedschap binnendringt, vergroot het risico op een elektrische schok. d) Gebruik de kabel niet op een verkeerde manier. Gebruik de kabel nooit om het elektrisch gereedschap te dragen, te trekken of om de stekker uit het stopcontact te halen. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verstrikte kabels vergroten het risico op een elektrische schok. e) Wanneer u een elektrisch gereedschap buitenshuis bedient, gebruik dan een verlengkabel die geschikt is voor gebruik buitenshuis. Het gebruik van een kabel die voor gebruik buitenshuis geschikt is, verkleint het risico op een elektrische schok. f) Als het gebruik van elektrisch gereedschap in een vochtige ruimte noodzakelijk is, gebruik eendierentieelschakelaar. Het gebruik van een dierentieelschakelaar verkleint het risico op elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Wees waakzaam, let op wat u doet en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik het elektrisch gereedschap niet als u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbescherming afhankelijk van de aard en het gebruik verkleint het risico op persoonlijk letsel. c) Vermijd dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de stand ‘Uit’ is ingesteld voordat u het gereedschap op een stroombron en/of accupack aansluit, vastneemt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of gereedschap ingeschakeld op de stroomvoorziening aansluiten kan ongevallen veroorzaken. d) Verwijder instelsleutels of moersleutels voordat u het elektrisch gereedschap inschakelt. Een instelsleutel of moersleutel in een draaiend deel van het elektrisch gereedschap achterlaten kan leiden tot persoonlijk letsel. e) Reik niet te ver. Zorg er altijd voor dat u stevig en stabiel staat. Dit zorgt ervoor dat u het elektrisch gereedschap in onverwachte situaties beter onder controle kunt houden. f) Draag passende kleding. Draag geen los hangende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Los hangende kleding, sieraden en lang haar kunnen in bewegende beknotten van bomen en is tevens geschikt om recht en in bochten te zagen.

• Dit gereedschap is niet bedoeld voor professioneel gebruik

• Als onderdelen ontbreken of beschadigd zijn, neemt u contact op met de dealer

• Lees deze handleiding aandachtig en bewaar hem zodat u hem in de toekomst kunt raadplegen 3

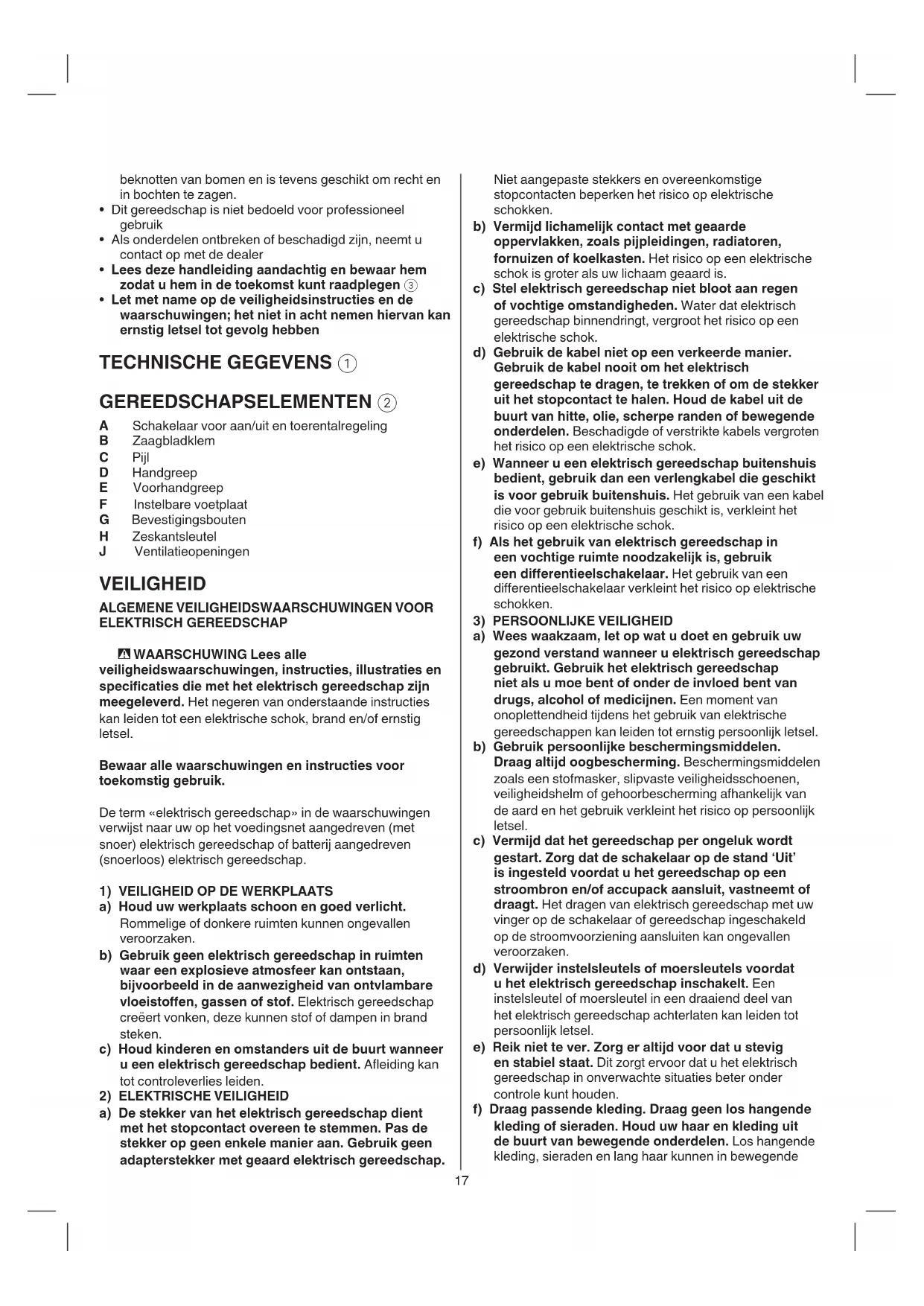

• Let met name op de veiligheidsinstructies en de waarschuwingen; het niet in acht nemen hiervan kan ernstig letsel tot gevolg hebben TECHNISCHE GEGEVENS 1 GEREEDSCHAPSELEMENTEN 2 A Schakelaar voor aan/uit en toerentalregeling B Zaagbladklem C Pijl D Handgreep E Voorhandgreep F Instelbare voetplaat G Bevestigingsbouten H Zeskantsleutel J Ventilatieopeningen VEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR

ELEKTRISCH GEREEDSCHAP - WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, illustraties en specicatiesdiemethetelektrischgereedschapzijn meegeleverd. Het negeren van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term «elektrisch gereedschap» in de waarschuwingen verwijst naar uw op het voedingsnet aangedreven (met snoer) elektrisch gereedschap of batterij aangedreven (snoerloos) elektrisch gereedschap.

1) VEILIGHEID OP DE WERKPLAATS

a) Houd uw werkplaats schoon en goed verlicht. Rommelige of donkere ruimten kunnen ongevallen veroorzaken. b) Gebruik geen elektrisch gereedschap in ruimten waar een explosieve atmosfeer kan ontstaan, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoen,gassenofstof. Elektrisch gereedschap creëert vonken, deze kunnen stof of dampen in brand steken. c) Houd kinderen en omstanders uit de buurt wanneer u een elektrisch gereedschap bedient. Aeiding kan tot controleverlies leiden.

2) ELEKTRISCHE VEILIGHEID

a) De stekker van het elektrisch gereedschap dient met het stopcontact overeen te stemmen. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekker met geaard elektrisch gereedschap.18 a) Laat uw elektrisch gereedschap repareren door een gekwaliceerdereparateurenalleenmetidentieke reserve-onderdelen. Dit waarborgt de veiligheid van het elektrisch gereedschap.

VEILIGHEIDSVOORSCHRIFTEN VOOR RECIPROZAGEN

• Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken (contact met een onder spanning staande leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden)

• Gebruik klemmen of pas een andere handige manier toe om het werkstuk vast te zetten en te ondersteunen op een stabiel platform (bij het in de hand of tegen het lichaam houden van het werkstuk, kan het gereedschap niet goed onder controle worden gehouden) ACCESSOIRES

• SKIL kan alleen een correcte werking van het gereedschap garanderen, indien originele accessoires worden gebruikt

• Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van het gereedschap

• Controleer altijd of het voltage, dat vermeld staat op het typeplaatje van het gereedschap, overeenkomt met de netspanning

• Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint ELEKTRISCHE VEILIGHEID

• Gebruik het gereedschap nooit als het snoer is beschadigd; het moet worden vervangen door een speciaal gemaakt snoer dat bij het servicecentrum verkrijgbaar is.

• Gebruik volledig uitgerolde en veilige verlengsnoeren met een capaciteit van 16 Ampère (GB 13 Ampère)

• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf (contact met elektrische leidingen kan tot brand of een elektrische schok leiden; beschadiging van een gasleiding kan tot een explosie leiden; breuk van een waterleiding veroorzaakt materiële schade en kan tot een elektrische schok leiden) PERSOONLIJKE VEILIGHEID

• In geval van elektrische of mechanische storing, het gereedschap onmiddellijk uitschakelen en de stekker uit het stopcontact trekken

• Dit gereedschap mag niet worden gebruikt door personen onder de 16 jaar

• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)

• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kunnen schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvangvoorziening als die kan worden aangesloten onderdelen verstrikt raken. g) Wanneer de montage van stofafzuiging- of stofopvangvoorzieningen mogelijk is, dient u ervoor te zorgen dat deze juist aangesloten en gebruikt worden. Het gebruik van een stofopvang kan helpen om het risico in verband met stof te verlagen. h) Wordnietzelngenomendoordeervaringdieu heeft opgedaan door frequent gebruik, waardoor u dan de veiligheidswaarschuwingen negeert. Een achteloze actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

4) ELEKTRISCH GEREEDSCHAP GEBRUIKEN EN

ONDERHOUDEN a) Overbelast het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap werkt u beter en veiliger binnen het aangegeven vermogensbereik. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet kan worden in- en uitgeschakeld. Elektrisch gereedschap dat niet kan worden in- of uitgeschakeld is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit de stroomvoorziening en/of verwijder het accupack, indien deze kan worden verwijderd, uit het elektrisch gereedschap voordat u het instelt, accessoires vervangt of het gereedschap opbergt. Deze preventieve voorzorgsmaatregelen beperken het risico op onbedoeld starten van het elektrisch gereedschap. d) Berg niet-gebruikt elektrisch gereedschap op buiten het bereik van kinderen en zorg ervoor dat personen die niet vertrouwd zijn met het gereedschap of die deze instructies niet hebben gelezen het gereedschap niet gebruiken. Elektrisch gereedschap is gevaarlijk wanneer het door onervaren personen wordt gebruikt. e) Onderhoud het elektrisch gereedschap en de accessoires. Controleer of de bewegende onderdelen correct functioneren en niet vastklemmen en of de onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrisch gereedschap nadelig wordt beïnvloedt. Laat een beschadigd elektrisch gereedschap eerst repareren voordat u het weer in gebruik neemt. Vele ongevallen zijn het gevolg van slecht onderhouden elektrisch gereedschap. f) Houd de snij-onderdelen scherp en schoon. Zorgvuldig onderhouden snij-gereedschap met scherpe snijranden klemt minder snel vast en is gemakkelijker te beheersen. g) Gebruik het elektrisch gereedschap, accessoires, inzetgereedschap, etc. in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere dan de beoogde toepassingen kan tot gevaarlijke situaties leiden. h) Houd de handgrepen en greepvlakken droog, schoon en vrij van olie en smeervet. Glibberige handgrepen en greepvlakken maken een veilige omgang en de controle over het elektrisch gereedschap in onverwachte situaties onmogelijk.

- markeer de zaaglijn op het werkstuk - steek stekker in stopcontact - houd het gereedschap met één hand vast bij de handgreep D 2 en met de andere hand bij de geïsoleerde voorhandgreep E 2 - zet het gereedschap aan - geleid het gereedschap langs de aangegeven zaaglijn - druk de voetplaat F 2 stevig tegen het werkstuk om terugslag en trilling tot een minimum te beperken

• Vasthouden en leiden van het gereedschap ! houd het gereedschap tijdens het werk altijd vast bij het (de) grijs gekleurde greepvlak(ken) 9 - dek ventilatieopening 2 niet af - oefen niet te veel druk uit; laat het gereedschap het werk voor u doen ! zorg ervoor, dat het zaagblad aan de andere kant van het werkstuk uitsteekt tijdens een zaagsnede

• Eectieve zaagdiepte aanpassen w - gebruik beide bevestigingsbouten G voor het vooruit/ achteruit schuiven van de voetplaat F om de eectieve zaagdiepte te vergroten/verkleinen TOEPASSINGSADVIES

• Invalzagen e Invalzaagsnedes kunnen in hout en andere zachte materialen gemaakt worden zonder een gat voor te boren - gebruik een dik zaagblad - monteer het zaagblad met de tanden naar boven - markeer de gewenste zaaglijn op het werkstuk - kantel het gereedschap zodanig, dat het zaagblad het werkstuk niet raakt - zet het gereedschap aan en laat het bewegende zaagblad voorzichtig in het werkstuk grijpen - nadat het zaagblad helemaal door het werkstuk heen is gegaan, doorgaan met zagen lang de aangegeven zaaglijn ! maak geen invalzaagsnedes in metalen materialen

• Gebruik de juiste zaagbladen r

• Bij het zagen in metalen, het zaagblad regelmatig met olie invetten

• Splintervrij zagen - bedek de zaaglijn met verscheidene lagen breed plakband, voordat u begint te zagen - leg de goede kant van het werkstuk altijd naar beneden

• Voor meer informatie zie www.skil.com ONDERHOUD/SERVICE

• Dit gereedschap is niet bedoeld voor professioneel gebruik

• Houd het gereedschap en snoer altijd schoon (met name de ventilatieopeningen J 2) ! trek de stekker uit het stopcontact vóór het reinigen

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen - stuur het gereedschap niet gedemonteerd, samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van het gereedschap

• Bepaalde soorten stof zijn geclassiceerd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in acht

• Blijf met uw handen uit de buurt van het werkgebied van de zaag en het zaagblad; houd met uw tweede hand de voorhandgreep E 2 vast (als beide handen de zaag vasthouden, kunnen ze niet met het zaagblad in contact komen)

• Reik niet naar iets onder het werkstuk (het is dan niet te zien hoe dicht het zaagblad zich bij uw hand bevindt)

• Houd nooit een te zagen werkstuk in uw handen of op uw been (het is belangrijk om het werk goed te ondersteunen om lichaamsverwondingen, vastklemmen van het zaagblad, of verlies van controle over de zaag tot een minimum te beperken)

• Gebruik geen botte of beschadigde zaagbladen (gebogen zaagbladen kunnen makkelijk breken of terugslag veroorzaken)

• Gebruik beschermende handschoenen als u het zaagblad uit het gereedschap haalt (het zaagblad kan heet zijn na langdurig gebruik)

• Draag een veiligheidsbril en gehoorbescherming

UITLEG VAN SYMBOLEN OP GEREEDSCHAP/BATTERIJ

3 Lees de gebruiksaanwijzing vóór gebruik 4 Dubbele isolatie (geen aarddraad nodig) 5 Voer het gereedschap niet af via het huishoudelijk afval BIJ HET AANSLUITEN VAN EEN NIEUWE 3-POLIGE STEKKER (ALLEEN V.K.):

• Sluit de blauwe (=neutrale) of bruine (=stroom) draad in het snoer van dit gereedschap niet aan op de aardingsaansluiting van de stekker.

• Als om welke reden dan ook de oude stekker van het snoer van dit gereedschap wordt afgesneden, moet deze veilig worden weggegooid en niet zonder toezicht worden achtergelaten. GEBRUIK

• Gecombineerde schakelaar voor aan/uit en toerentalregeling 6 7 - zet het gereedschap aan/uit door schakelaar A in te drukken/los te laten - regel het toerental traploos van 0 tot maximum door de schakelaar dieper in te drukken

• Het zaagblad aanbrengen 8 ! trek de stekker uit het stopcontact - draai zaagbladklem B in dezelfde richting als pijl C op het gereedschap en houd de klem in deze positie - steek het zaagblad in (met tanden omlaag of omhoog gericht) tot deze niet verder kan - laat zaagbladklem B los - beweeg het zaagblad op en neer om te controleren of hij goed vast zit

• Het zaagblad verwijderen 8 - draai zaagbladklem B in dezelfde richting als pijl C op het gereedschap en houd de klem in deze positie. - trek het zaagblad eruit - laat zaagbladklem B los

• Werken met het gereedschap ! klem het werkstuk stevig vast20

• Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist gebruik van het gereedschap niet onder de garantie vallen (voor de garantievoorwaarden van SKIL zie www.skil.com of raadpleeg uw dealer) MILIEU

• Geef elektrisch gereedschap, accessoires en verpakkingen niet met het huisvuil mee (alleen voor EU-landen) - volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen - symbool 5 zal u eraan herinneren als u het gereedschap moet afdanken GELUID/VIBRATIE

• Gemeten in navolging van EN62841 is het geluidsdrukniveau van dit gereedschap 90 dB (A) en het geluidsvermogensniveau 101 dB (A) (onzekerheid K = 3 dB), en de trilling Þ(triax vector som; onzekerheid K = 1,5 m/s

• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee gereedschappen met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van het gereedschap voor de vermelde toepassingen - gebruik van het gereedschap voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen - wanneer het gereedschap is uitgeschakeld of wanneer het is ingeschakeld maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren ! bescherm uzelf tegen de gevolgen van trilling door het gereedschap en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren
