РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 3540 CA SKIL

ЕСдекларациязасъответствие Безчетковкомпактен мултифункционалентрион Каталожен номер С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при:

a) Поддържайтеработнатазоначистаидобре осветена.Разхвърляни или тъмни работни зони пораждат инциденти. b) Неработетеселектрическиинструментив експлозивнаатмосфера,катонапримерв присъствиетоназапалимитечности,газили прах.Електрическият инструмент създава искра, която може да възпламени праха или изпаренията. c) Дръжтенаразстояниедецатаистраничните лица,докатоработитеселектрически инструмент. Разсейването може да причини загуба на контрол.

2) ЕЛЕКТРИЧЕСКАБЕЗОПАСНОСТ

a) Щепселитенаелектрическияинструмент трябвадасъответстватнаконтакта.Никога немодифицирайтещепселапокакъвтоидае начин.Неизползвайтекакъвтоидаеадаптер съсзаземениелектрическиинструменти. Немодифицираните щепсели и съответстващите контакти ще намалят риска от електрически шок. b) Избягвайтеконтактнатялотосъсзаземени повърхностикатотръби,радиатори,кухненски печкиихладилници.Съществува повишена опасност от токов удар, ако тялото Ви е заземено. c) Неизлагайтеелектрическитеинструментина дъждиливлажниусловия. Навлизането на вода в електрическия инструмент ще увеличи риска от токов удар. d) Незлоупотребявайтескабела.Никогане използвайтекабелазапренасяне,изтегляне илиизключванеотконтактанаелектрическия инструмент.Дръжтекабеланастранаоттоплина, масло,остриръбовеилидвижещисечасти. Повредени или оплетени кабели увеличават риска от електрически удар. e) Когатоработитеселектрическиинструмент наоткрито,използвайтеудължителенкабел ✱ tăierea lemnului < 2.5 m/s

• Този инструмент е предназначен за надлъжно и напречно рязане на дърво, ПДЧ, шперплат, алуминий, плочки, камък, пластмаса и леки строителни материали с прави и ъглови разрези до 45°

• Този инструмент не е предназначен за професионална употреба.

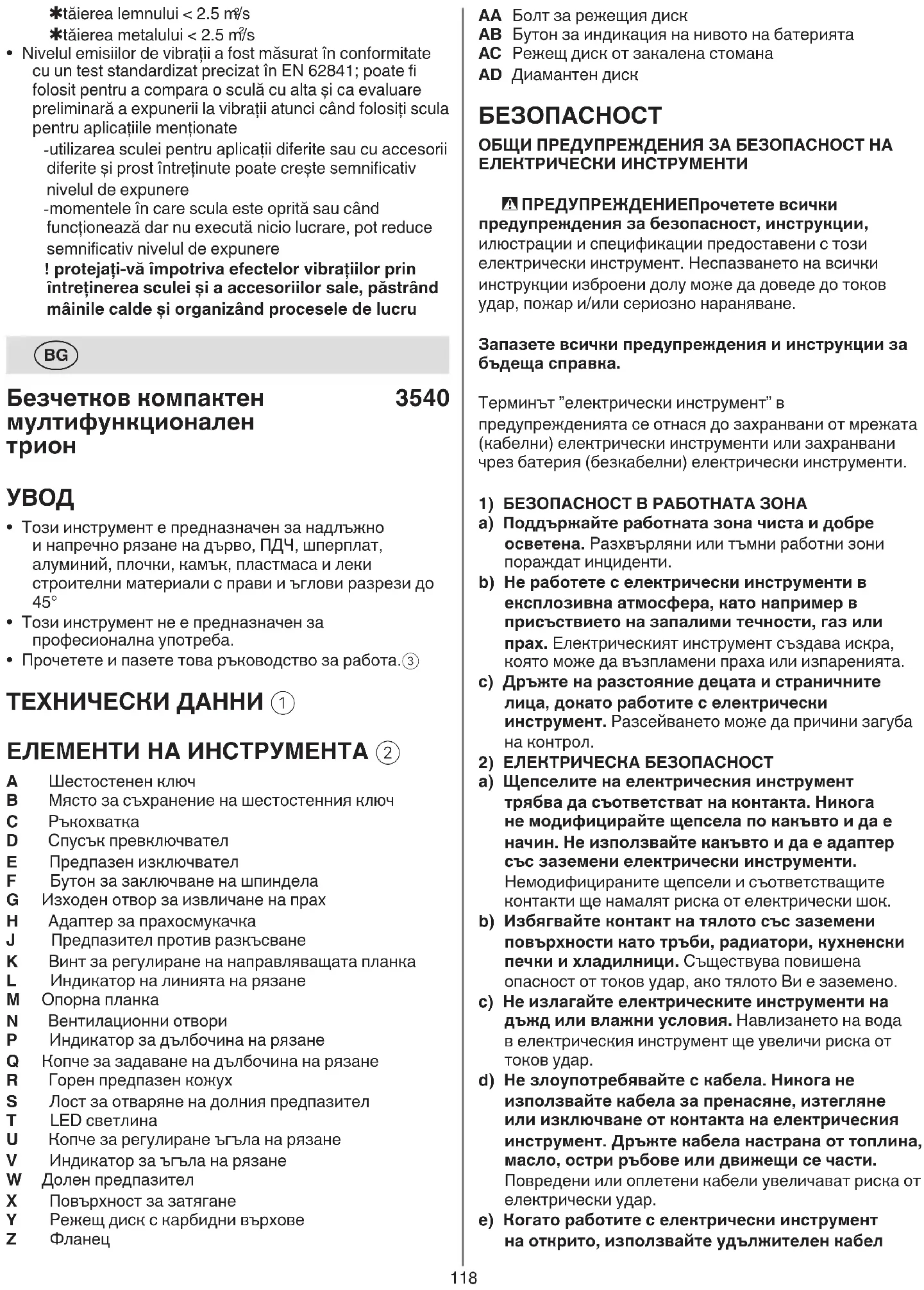

• Прочетете и пазете това ръководство за работа.3 ТЕХНИЧЕСКИДАННИ1 ЕЛЕМЕНТИНАИНСТРУМЕНТА2 A Шестостенен ключ B Място за съхранение на шестостенния ключ C Ръкохватка D Спусък превключвател E Предпазен изключвател F Бутон за заключване на шпиндела G Изходен отвор за извличане на прах H Адаптер за прахосмукачка

J Предпазител против разкъсване K Винт за регулиране на направляващата планка L Индикатор на линията на рязане M Опорна планка N Вентилационни отвоpи

P Индикатор за дълбочина на рязане Q Копче за задаване на дълбочина на рязане R Горен предпазен кожух S Лост за отваряне на долния предпазител T LED светлина U Копче за регулиране ъгъла на рязане V Индикатор за ъгъла на рязане W Долен предпазител X Повърхност за затягане Y Режещ диск с карбидни върхове Z Фланец119 електрически инструмент, който не може да бъде контролиран от ключа е опасен и трябва да бъде

c) Разкачетещепселаотзахранванетои/или извадетебатерията,акоможедасеизвади,от електрическияинструмент,предидаизвършите настройки,смянанааксесоариилисъхраняване наинструментите. Подобни превантивни мерки за безопасност намаляват риска от стартиране на инструмента инцидентно. d) Дръжтесвободнияелектрическиинструмент извъндостъпадодецаинепозволявайте хора,коитонесазапознатиселектрическия инструментилитезиинструкциидаработят снего.Електрическите инструменти са опасни в ръцете на необучени потребители. e) Поддръжканаелектрическиинструментии аксесоари.Проверетезаразместванеили блокираненаподвижничасти,счупванена части,ивсякаквидругиусловия,коитомогат даповлияятнаработатанаелектрическия инструмент.Приповредаремонтирайте инструментапредиупотреба.Много инциденти са причинени от лошо поддържани електрически инструменти. f) Дръжтережещитеинструментиостриичисти. Правилно поддържани режещи инструменти, с остри режещи ръбове е по-малко вероятно да се заклещят и по-лесно се контролират. g) Използвайтеелектрическияинструмент, аксесоарите,частитенаинструментаит.н.в съответствиестезиинструкции,катовземете предвидусловиятанаработаивидаработа, коятощебъдеизвършвана. Употребата на електрическия инструмент за дейности различни от предназначените може да доведе до опасни

h) Дръжтеръкохваткитеиповърхноститеза захващанесухи,чистиибезмаслоигрес. Хлъзгавите ръкохватки и места за захващане не позволяват безопасно боравене и контролиране на инструмента при неочаквана ситуация.

5) УПОТРЕБАИГРИЖАЗАИНСТРУМЕНТСБАТЕРИЯ

a) Презареждайтесамосъсзаряднотоустройство определеноотпроизводителя.Зарядно устройство, което е подходящо за един вид акумулаторна батерия може да създаде опасност от пожар, когато се използва с друга акумулаторна

b) Използвайтеелектрическиинструментисамо съсспецифичнообозначениакумулаторни батерии.Използването на всяка друга акумулаторна батерия може да създаде риск от нараняване и

c) Когатоакумулаторнитебатериинесавупотреба гидръжтенаразстояниеотдругиметални обекти,катокламери,монети,ключове, пирони,отверткиилидругималкиметални предмети,коитомогатданаправятсвързване междуклемите.Свързване на късо на клемите на батерията може да причини изгаряне или пожар. d) Приусловияназлоупотреба,можедасе изхвърлитечностотбатерията.Избягвайте подходящзаупотребанаоткрито. Употребата на кабел подходящ за употреба на открито намалява риска от електрически удар. f) Акоработатаселектрическияинструмент навлажномястоенеизбежна,използвайте захранванесдефектнотоковазащита(RCD). Употребата на RCD намалява риска от токов удар.

a) Внимавайте,гледайтекаквоправитеи използвайтездравразум,когатоработите селектрическиинструмент.Неизползвайте електрическиинструмент,когатостеуморени иликогатостеподвлияниенанаркотици, алкохолилилекарства.Момент невнимание по време на работата с електрически инструмент, може да доведе до сериозно лично нараняване. b) Използвайтеличнипредпазнисредства.Винаги носетезащитазаочите. Защитно оборудване като прахови маски, не плъзгащи се безопасно обувки, твърда каска или защита за слуха използвана при подходящи условия ще намали риска от лични наранявания. c) Предотвратетенепреднамеренопускане. Уверетесе,чеключътевизключенапозиция, предидасвържетекъмзахранванеи/или батерия,повдигайкиилиносейкиинструмента. Пренасянето на електроинструменти с пръст на превключвателя или наелектризирани електроинструменти с включен превключвател създава условия за злополуки. d) Извадетевсекирегулиращключилигаечен ключ,предидавключитезахранването. Гаечен или друг ключ оставен закачен към въртящите се части на електрическия инструмент, може да доведе до лично нараняване. e) Несепротягайте.Запазетеправилнастойка ибалансповсяковреме.Това позволява по- добър контрол върху електрическия инструмент в непредвидени ситуации. f) Дръжтекосатаидрехитесидалечотдвижещи сечасти.Свободни дрехи, накити или дълга коса, могат да бъдат хванати в движещите се части. g) Акосапредоставениустройствазасвърванена прахоуловителилисъоръжениязасъбиране, уверетесе,четесасвързаниисаправилно използвани.Употребата на устройства за събиране на прах може да намали рисковете свързани с прах. h) Непозволявайтенарутинносттапридобитаот честатаупотребанаинструментадапозволида станетенебрежниидаигнориратепринципите забезопасностнаинструмента.Небрежно действие може да причини сериозно нараняване за части от секундата.

a) Непресилвайтеелектрическиинструмент. Използвайтеправилнияелектрически инструментзавашатаработа.Правилният електрически инструмент ще свърши работата по-добре и по-безопасно при капацитета за който е проектиран. b) Неизползвайтеелектрическияинструмент акоключътнеговключваилиизключва.Всеки120 точността на рязане и намалява вероятността от засядане на диска. g) Винагиизползвайтережещидисковес правилнияразмериформа(въввиднадиамант вместокръгли)наотворитезазакрепване. Режещи дискове, които не съответстват на монтажните елементи на циркулярния трион, ще се въртят ексцентрично, причинявайки загуба на управление. h) Никоганеизползвайтеповредениили неправилнишайбиилиболтове.Шайбите и болтовете на диска са специално проектирани за вашия трион, за оптимална работа и безопасност при работа. Причинизаоткатисвързанипредупреждения - Откат е внезапна реакция на притиснат, заседнал или неправилно подравнен диск на триона, причиняващ неконтролирано повдигане на триона нагоре и навън от детайла към оператора; - Когато дискът е притиснат или здраво заседнал от затварянето на прореза, дискът спира и двигателната реакция придвижва устройството бързо обратно към оператора; - Ако дискът се усуче или се разцентрова в разреза, зъбите на задния ръб на диска могат да се заклинят в горната повърхност на дървото, причинявайки изкачване на диска от вдлъбнатината и отскачане назад към оператора. Откатът е в резултат на злоупотреба с триона и/или неправилни процедури или условия на работа и може да бъде избегнат като се вземат правилни предпазни мерки, които са посочени долу. a) Поддържайтездравзахватнатриона иразположетеръцетеситака,чедасе противопоставятнасилитенаотката. Разположететялотосиотдветестранина режещиядиск,ноненаедналинияснего. Откатът може да доведе до отскачане на триона назад, но силата на отката може да се контролира от оператора, ако се вземат подходящи предпазни

b) Когатодискътезаседналиликогатопрекъсвате рязанетопонякаквапричина,освободете спусъкаизадръжтетрионанеподвиженв материала,докатодискътспренапълно.Никога несеопитвайтедаизвадитетрионаотдетайла илидадърпатетрионаназад,докатодискътев движениеилиможеданастъпиоткат.Проучете и предприемете коригиращи действия, за да отстраните причината за засядането на диска. c) Когаторестартиратетрионвдетайла, центрирайтережещиядисквпрореза,така чезъбитенатрионаданесезацепватв материала. Ако дискът на триона заседне, той може да се изкачи или да отскочи от детайла при рестартирането на триона. d) Поддържайтеголемипанели,задасведетедо минимумрискаотприщипванеиоткатнадиска. Големите панели са склонни да провисват под собственото си тегло. Опорите трябва да се поставят контакт.Вслучайнаинцидентенконтакт измийтесвода.Акотечносттавлезевконтакт сочите,потърсетедопълнителномедицинска помощ.Течността изхвърлена от батерията може да причини раздразнение или изгаряния. e) Неизползвайтеакумулаторнабатерия илиинструмент,коитосаповредениили модифицирани. Повредените или модифицираните батерии може да проявят непредсказуемо поведение, което да доведе до пожар, експлозия или риск от нараняване. f) Неизлагайтебатериятаилиинструментана огънилипрекомернатемпература. Излагане на огън или температури над 130 °C може да причини

g) Следвайтевсичкиинструкциизазарежданеине зареждайтебатериятаилиинструментаизвън температурнияобхватзададенвинструкциите. Неправилното зареждане или зареждане извън определения температурен обхват може да повреди батерията и да повиши риска от пожар.

a) Обслужвайтевашияелектрическиинструмент чрезквалифицирантехник,катоизползвате самоидентичнирезервничасти.Това ще осигури поддържането на безопасност не електрическия инструмент. b) Никоганепоправяйтеповредениакумулаторни батерии.Ремонтът на акумулаторни батерии трябва да бъде извършван от производителя или оторизиран сервиз. ИНСТРУКЦИИЗАБЕЗОПАСНОСТЗАЦИРКУЛЯРНИ

Процедуризарязане a) ОПАСНОСТ:Дръжтеръцетесидалечотзонатана рязанеирежещиядиск. Ако и двете ръце държат триона, те не могат да бъдат прерязани от режещия

b) Непосягайтеподдетайла.Предпазителят не може да ви предпази от диска под детайла. c) Регулирайтедълбочинатанарязанеспоред дебелинатанадетайла. Под детайла трябва да се виждат по-малко от един пълен зъб на зъбите на

d) Никоганедръжтедетайлавръцеилинапречно накракаси,докаторежете.Закрепетедетайла къмстабилнаплатформа. Важно е да поддържате детайла правилно, за да сведете до минимум излагането на риск на тялото, засядането на диска или загубата на контрол. e) Дръжтеелектрическитеинструментисамоза изолиранитеповърхностизазахващане,когато изпълняватеоперация,прикояторежещият инструментможедавлезевконтактсъсскрит кабел.Контакт с кабел „под напрежение“ може да направи откритите метални части „под напрежение“ и може да причини на оператора токов удар. f) Когаторазделяте,винагиизползвайтеоградаза разделянеиливодачсправръб. Това подобрява121 минерали и метали може да бъде вреден (контакт или вдишване на такъв прах могат да причинят алергични реакции и/или респираторни заболявания на оператора или стоящите наблизо лица); използвайтепротивопраховамаскаиработете саспириращопрахаустройство,когатотакова можедабъдесвързано

• Определени видове прах са класифицирани като карциногенни (като прах от дъб и бук) особено когато са комбинирани с добавки за подобряване на състоянието на дървесината; използвайте противопраховамаскаиработетесаспириращо прахаустройство,когатотаковаможедабъде

• Следвайте дефинираните по БДС изисквания относно запрашеността за материалите, които желаете да обработвате

• Не използвайте този циркуляр в комбинация с маса

• Изваждайте батерията от инструмента преди всякакви регулировки или смяна на принадлежности

• SKIL може да осигуpи безаваpийна pабота на електpоинстpумента само ако се използват оpигинални допълнителни пpиспособления

• Използвайте само циркулярни дискове, които съответстват на посочените в това ръководство за експлоатация данни и са изпитани и маркирани по EN 847-1, ако са предназначени за дървесина и подобни на дървесина материали.

• Използвайте само принадлежности, чиято допустима скорост на въртене е поголяма или равна на максималната скорост на въртене на празен ход на електроинструмента

• Използвайтесаморежещидисковесминимален диаметърот115мм,максималендиаметърот 120ммиотворнашпинделаот9,5мм

• С този инструмент никога не използвайте шлифоващи дискове

• Работете и съxpанявайте аксесоари внимателно

• Определете правилния режещ диск за триона, който трябва да се използва за рязания материал. ПРЕДИУПОТРЕБА

• Избягвайте повреди, които могат да бъдат причинени от винтове, гвоздеи и други метални елементи в обработвания детайл; отстpанете ги пpеди да започнете pабота

• Премахнете всички препятствия върху повърхността, а също и под пътя на рязане, преди да започнете

• Обезопасетеработнияматериал(материал, затегнат в затягащ инструмент или в менгеме е по- устойчив, отколкото ако се държи в ръка)

• Задаоткриетескритиподповърхността електро-,водо-игазопроводи,използвайте подходящиуредиилисеобърнетезапомощ къмместнотоснабдителнодружество (контакт с електрически проводници под напрежение може да предизвика пожар и/или токов удар; увреждането на газопровод може да предизвика експлозия; засягането на водопровод може да предизвика материални щети или токов удар) ПРИУПОТРЕБА

• При работа нивото на шума може да надвиши 85 dB(A); носете анттифони

• Не използвайте никога инструмента без под панела от двете страни, близо до линията на рязане и близо до ръба на панела. e) Неизползвайтетъпиилиповреденидискове. Незаточени или неправилно поставени режещи дискове произвеждат тесен срез причиняващ прекомерно триене, засядане на диска и откат. f) Заключващителостовезарегулиранена дълбочинатаинаклонатрябвадасазатегнати исигурни,предидаизвършитерязането.Ако регулирането на диска се измести по време на рязане, това може да причини засядане и откат. g) Бъдетеособеновнимателниприрязанев съществуващистениилидругислепизони. Издаващият се диск може да отреже предмети, които могат да причинят откат. Функциянадолнияпредпазител a) Предивсякаупотребапроверявайтедолния предпазителзаправилнозатваряне.Не работетестриона,акодолниятпредпазител неседвижисвободноисезатварянезабавно. Никоганезахващайтеинезавързвайтедолния предпазителвотвореноположение. Ако трионът бъде изпуснат случайно, долният предпазител може да се огъне. Повдигнете долния предпазител с прибиращата се дръжка и се уверете, че се движи свободно и не докосва диска или която и да е друга част, във всички ъгли и дълбочини на рязане. b) Проверетеработатанапружинатанадолния предпазител.Акопредпазителятипружинатане работятправилно,тетрябвадабъдатобслужени предиупотреба. Долният предпазител може да работи бавно поради повредени части, лепкави отлагания или натрупване на отломки. c) Долниятпредпазителможедасеприбираръчно самозаспециалниразрезикато„врязващи серазрези“и„сложниразрези“.Повдигнете долнияпредпазителзаприбиращатаседръжка иведнагащомдискътвлезевматериала, долниятпредпазителтрябвадасеосвободи. За всички други видове рязане долният предпазител трябва да работи автоматично. d) Винагисъблюдавайтетова,долният предпазителдапокривадиска,предида поставитетрионавърхупейкаилипод. Незащитен, движещ се по инерция диск ще накара триона да се върти назад, като отрязва всичко всичко, което му попадне по своя път. Бъдете наясно с времето, необходимо за спиране на диска, след освобождаване на превключвателя. ДОПЪЛНИТЕЛНИУКАЗАНИЯЗАБЕЗОПАСНА

• Този инструмент не трябва да се използва от лица под 16 години

• Този инструмент не е подходящ за мокро рязане

• Необработвайтесъдържащазбестматериал (азбестътеканцерогенен)

• Прахът от някои материали, като например съдържаща олово боя, някои видове дървесина,122 инструментът започне да работи ! когатосветодиодътзапочнедамига,защитата набатериятаеактивирана(вижтепо-долу)

• Защита на батерията Инструментът внезапно се изключва или не позволява да се включи, когато - натоварванетоепрекаленоголямо-> премахнете натоварването и рестартирайте - температуратанабатериятаеизвън допустимияработентемпературендиапазон от-20до+50°C--> 2 нива на индикатора за заряд на батерията започват да мигат, когато натискате бутона AB 7c; изчакайте, докато батерията си възвърне допустимия работен температурен

- батериятаепочтипразна(запредпазване срещупълноразреждане) --> ниско ниво на батерията или мигащо ниско ниво на батерията ub е показано чрез индикатора за заряд на батерията, когато натискате бутона AB; заредете батерията ! следавтоматичнотоизключванена инструментанепродължавайтеданатискате спусъка,понежеможедасеповреди акумулаторът

• Поставяне на острие 2 ! изваждайтебатериятаотинструмента - вземете шестостенния ключ А от мястото му за съхранение В - натиснете бутона за блокиране на шпиндела F и го задръжте, докато отстраните болта на диска АА като въртите шестостенния ключ А ПО ЧАСОВНИКОВАТА СТРЕЛКА (= в същата посока, както е показано със стрелка върху режещия диск) ! натискайтебутоназаблокираненашпинделаF само,когатоинструментътенапълноспрял - освободете бутона за блокиране на шпиндела F - отстранете фланеца Z ! проверетедализатягащитеповърхностиХна фланцитесасъвършеночистиислицекъм

- отворете долния предпазител W с лостчето S и го задръжте, докато поставите режещия диск, така че режещите зъби и стрелката върху диска да сочат в същата посока, както и стрелката върху горния предпазител - освободете долния предпазител W - поставете фланеца Z - натиснете бутона за блокиране на шпиндела F го задръжте, докато затягате болта с шестостенен ключ на 1/8 оборота след позицията на ръчно затягане (позволява приплъзване на режещия диск при голямо съпротивление, което намалява претоварването на двигателя и отката) - освободете бутона за блокиране на шпиндела F

• Регулиране на дълбочината на рязане (0-41 mm) 9 - за рязане с оптимално качество режещият диск не трябва да се издава на повече от 3 mm отдолу на обработвания детайл - разхлабете копчето Q - повдигнете/свалете опората M, докато на скалата бъде настроена дълбочината на рязане, като използвате индикатора P - затегнете копчето Q оригиналната му предпазна система

• Не правете опити да режете извънредно малки

• В случай на засядане или електрическа, или механична неизправност изключете незабавно инструмента и извадете батерията.

• Пpеди да пpибеpете инструмента, изключете мотоpа и се увеpете, че всички движещи се части са пpеустановили движението

• След изключване на циркуляра никога не спирайте въртенето на диска чрез прилагане на странична сила върху него АКУМУЛАТОРНИБАТЕРИИ

• Доставената в комплекта батерия е частично заредена (за да осигурите пълен капацитет на батерията, заредете напълно батерията в зарядното устройство за батерия, преди да използвате вашия електроинструмент за първи път)

• Използвайте само следните батерии и зарядни устройства с този инструмент - SKIL батерия: BR1*31**** - SKIL зарядно устройство: CR1*31****

• Не използвайте батерията, когато е повредена; тя трябва да бъде заменена

• Не разглобявайте батерията

• Не излагайте на дъжд инструмента/батерията

• Допустима околна температура (инструмент/ зарядното устройство/батерия): - при зареждане 4...40°C - по време на работа -20...+50°C - при съхраняване -20...+50°C ОБЯСНЕНИЕНАСИМВОЛИТЕПОИНСТРУМЕНТА/ АКУМУЛАТОРНАТАБАТЕРИЯ 3 Преди употреба прочетете ръководството с указания 4 Хвърлен в огън, акумулаторът ще експлодира, така че не изгаряйте акумулатора по каквато и да е

5 Съхранявайте инструмента/зарядното устройство/ батерията в помещения при температури, не по- високи от 50°C 6 Не изхвърляйте електроуредите и батерии заедно с битови отпадъци

• Зареждане на акумулаторната батерия ! прочететепредупреждениятаиинструкциите забезопасност,доставенисъсзарядното

• Изваждане/инсталиране на батерията 2

• Индикатор за нивото на заряд на батерията 7 - натиснете бутона за индикатора на нивото на заряд на батерията AB за показване на текущото ниво на заряд на батерията 7a ! Когатонай-нискотонивонаиндикатораза батериятазапочнедамигаследнатисканена бутонаAB7b,батериятаеразредена ! Когато2ниванаиндикаторанабатерията започнатдамигатследнатисканенабутона AB 7c,батериятанеевдопустимияработен температурендиапазон

• LED светлина T 8 LED светлината светва автоматично, когато123

• Винаги обръщайте добрата страна на детайла надолу, за да осигурите минимално раздробяване при рязане на дърво и дървоподобни материали.

• Производителността и качеството на рязане зависят основно от състоянието и броя на зъбите на режещия диск.

• Използвайте само остри режещи дискове, които са подходящи за рязания материал r - използвайте циркуляр от закалена стомана AC 2 за рязане на дърво, алуминий, пластмаса и всички видове ламинирано дърво - използвайте диамантен диск AD 2 за рязане на керамика и плочки - режещите дискове с карбиден връх Y 2 остават остри до 30 пъти по-дълго време от обикновените режещи дискове

• Паралелен водач J t - за извършване на точни рязания по продължение на ръба на детайла - вкарайте през отворите в предната част на опората Настройка на предпазителя против разкъсване - разхлабете винта K с помощта на шестостенен ключ A - регулирайте до желаната ширина на рязане, като използвате скалата на паралелния предпазител (използвайте индикатора за линия на рязане L като еталон за 0) - затегнете винта K

• Рязане с врязване y - задайте желаната дълбочина на рязане - наклонете инструмента към индикатора на линията на рязане L подравнен с желаната линия на рязане, маркирана на обработвания детайл - отворете долния предпазител W с лостчето S - точно преди режещият диск да влезе в обработвания детайл, включете инструмента и постепенно наведете задния край на инструмента, като използвате предния край на опората като точка на въртене - постепенно преместете инструмента надолу, а също и напред - веднага щом режещият диск навлезе в материала, освободете лостчето S ! никоганедърпайтеинструментаназад

• Рязане на големи панели u - поставете таблото на стойка близо до мястото на рязане или на пода, масата или тезгяха ! настройтедълбочинатанарязанетака,чеда режетепрезпанела,анепрезстойката - в случай че паралелният водач не позволява желаната ширина на рязане, стегнете или приковете право парче дърво към обработвания детайл като водач и използвайте лявата страна на опората срещу този водач i

• За повече информация вижте www.skil.com ПОДДРЪЖКА/СЕРВИЗ

• Този инструмент не е предназначен за професионална употреба

• Винаги поддържайте инструмента чист (особено вентилационните отвори N) ! извадетебатериятаотинструментапреди

• Регулиране на ъгъла на рязане (0-45°) q - разхлабете копчето U - наклонете инструмента, докато на скалата бъде настроен ъгълът на рязане, като използвате индикатора V - затегнете копчето U ! прирязаненаскосявания,дълбочината нарязаненесъответстванастойносттана скалатазадълбочинанарязане

• Индикатор на линията на рязане L w - за водене на инструмента по желаната линия на рязане, отбелязана върху детайла - за право рязане под ъгъл 0° или рязане на скосявания под ъгъл 45° използвайте съответната индикаторна линия ! широкатачастнаопорататрябвадалегне върхуподдържанатастрананаобработвания

! ширинатанарязанесеопределяотширината назъбитенадиска,анеотширинатанатялото

! винагипървоизвършвайтепробнирязания,за дапроверитедействителнаталиниянарязане

• Изсмукване на пpаxа e Пpи използване на пpаxосмукачка - свържете маркуча на прахосмукачката към адаптера за прахосмукачка H ! внимавайтетръбатанапрахосмукачката данепречинадолнияпредпазителилина операциятарязане ! неизползвайтепpаxосмукачката,когато pежетеметал

• Работа с инстpумента - поставете батерията - винаги дръжте здраво ръкохватката C - поставете инструмента с предната част на опората плътно върху обработвания детайл ! уверетесе,чезъбитенациркуляранеса забитивобработваниядетайл - включете инструмента включете инструмента, като първо натиснете копчето Е (= защитен превключвател, който не може да се блокира) а след това дръпнете спусъка D ! предирежещиятдискдавлезевдетайла, инструментъттрябвадаработинапълна

- долният предпазител W се отваря автоматично, когато режещият диск влезе в обработвания детайл (отворете долния предпазител ръчно като използвате лостчето S само за специални рязания, например рязане на вътрешни прорези) ! ненасилвайтеинструмента(прилагайтелек инепрекъснатнатиск,заданепрегреят върховетенаостриетата) ! повременаработа,винагидръжте инструментазаобластта(ите)захващане - след завършване на рязането, изключете инструмента чрез освобождаване на спусъка D ! предидавдигнетеинструментаотдетайласе уверете,ченожътевпъленпокой УKАЗАНИЯЗАРАБОТA124 Bezkontaktná kompaktnáviacúčelová píla

• Винаги поддържайте чиста зоната около долния предпазител W 2(отстранете чрез издухване със сгъстен въздух или с четка праха и стърготините)

• Почиствайте режещия диск непосредствено след употреба (особено от смола и лепило)

• Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента да се занесе за ремонт в оторизиран сервиз за електроинструменти на SKIL - занесете инструмента в неpазглобен вид заедно с доказателство за покупката му в търговския обект, откъдето сте го закупили, или в най-близкия сервиз на SKIL (адресите, както и схемата за сервизно обслужване на електpоинстpумента, можете да намерите на адрес www.skil.com)

• Имайте предвид, че повреда поради претоварване или неправилно манипулиране с инструмента ще бъдат изключени от гаранцията (за условията на гаранцията от SKIL виж на интернет адрес: www.skil.com или попитайте вашия дилър) ENVIRONMENT
