Тип продукт	Радиален трион за скосяване
Марка	Skil
Модел	1305 AA
Диапазон на ъгъл на скосяване	-47° до +47°
Диапазон на ъгъл на наклон	0° до 45°
Захранване	230 V ~ 50 Hz
Номинална мощност	1500 W (приблизително)
Скорост на празен ход	4800 об/мин (приблизително)
Диаметър на диска	254 mm (10 инча)
Отвор на диска	30 mm (приблизително)
Тегло	18 kg (приблизително)
Размери (Д x Ш x В)	600 x 500 x 400 mm (приблизително)
Макс. капацитет на рязане (при 0° скосяване и 0° наклон)	90 x 90 mm (приблизително)
Основни функции	Прави, напречни, скосяващи, наклонени и комбинирани срезове
Предпазни устройства	Долен защитен капак, горна защита, предпазен лост, спирачка на диска
Система за изсмукване	Вграден торба за прах и изход за прахосмукачка
Затягане на детайла	Вградена регулируема скоба
Плъзгаща се водеща шина	Да, регулируема
Поддръжка	Редовно почистване на капака, ребрата и диска; проверка на долния защитен капак
Ремонтопригодност	Резервни части се предлагат чрез оторизирани сервизни центрове на Skil
Гаранция	Съгласно общите условия на Skil

Често задавани въпроси - 1305 AA SKIL

Как да сменим диска на триона?

Изключете инструмента. Отворете предпазния капак, блокирайте вала с бутона AE, развийте болта на диска AG по часовниковата стрелка с шестограмен ключ AC. Отстранете фланеца AH и диска. Монтирайте новия диск, спазвайки посоката на въртене, посочена от стрелката. Затегнете болта обратно на часовниковата стрелка с допълнително 1/8 оборота след блокиране.

Как да настроим ъгъла на скосяване?

Разхлабете дръжката за заключване X и натиснете лоста за освобождаване на скока на скосяване Y. Завъртете масата до желания ъгъл (0° до 47°), като четете индикатора Z. Освободете Y и затегнете X. За обичайните ъгли (15°, 22,5°, 31,6°, 45°) лостът се застопорява автоматично.

Как да настроим ъгъла на наклон?

Преместете плъзгащия се водач наляво. Разхлабете трикракия бутон T. Наклонете рамото на инструмента наляво до желания ъгъл (0° до 45°), като наблюдавате индикатора U. Задръжте позицията и затегнете T.

Как да почистим инструмента?

Винаги изключвайте преди почистване. Редовно почиствайте вентилационните отвори в задната част на двигателя, долния защитен капак (с влажна кърпа) и диска след употреба (изчакайте да изстине). Проверете дали долният защитен капак се затваря правилно; при дефект се свържете с сервизен център на Skil.

Мога ли да използвам дискове от бързорежеща стомана (HSS)?

Не, никога не използвайте дискове от бързорежеща стомана (HSS). Използвайте само дискове, съобразени със стандарт EN 847-1, с отвор, подходящ за шпиндела. Дисковете трябва да са заточени и в добро състояние.

Как да транспортираме триона?

Настройте ъгъла на наклон на 0° и ъгъла на скосяване на 45° (ляво или дясно). Натиснете дръжката B и издърпайте заключващия щифт C, за да спуснете главата. Навийте кабела. Използвайте дръжката за пренасяне E; никога не носете инструмента за основната дръжка или кабела.

Защо резът ми не е прав?

Проверете подравняването на диска при 90° и 45°, като следвате процедурите за настройка в ръководството. Уверете се, че детайлът е добре фиксиран и плъзгащият се водач е правилно позициониран. Използвайте добре заточен диск, подходящ за материала.

Как да сменим подвижната плоча?

Изключете инструмента. Отстранете четирите винта на подвижната плоча AI с помощта на шестограмения ключ. Повдигнете старата плоча отпред и я издърпайте. Поставете новата плоча и затегнете здраво четирите винта.

Мога ли да използвам този инструмент за рязане на метал?

Не, този трион е предназначен само за рязане на дърво или подобни материали. Рязането на черни метали може да повреди инструмента и да създаде рискове за безопасността.

Какви предпазни средства трябва да нося?

Винаги носете предпазни очила, антишумни слушалки и ръкавици. Използвайте противопрахова маска при рязане на дърво, което произвежда фини частици. Избягвайте широки дрехи и бижута.

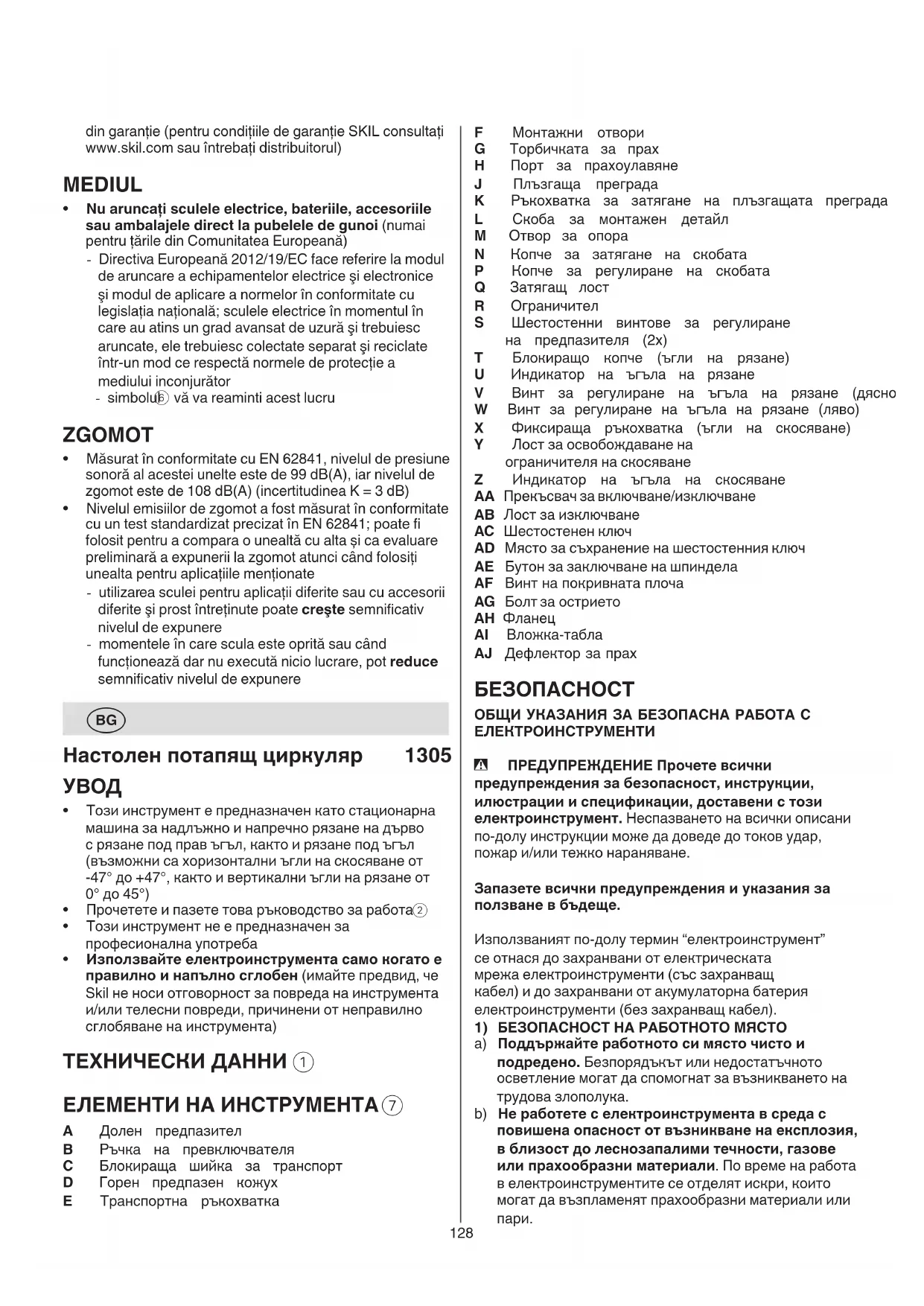

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 1305 AA SKIL

• Този инструмент е предназначен като стационарна машина за надлъжно и напречно рязане на дърво с рязане под прав ъгъл, както и рязане под ъгъл (възможни са хоризонтални ъгли на скосяване от -47° до +47°, както и вертикални ъгли на рязане от 0° до 45°)
  • Прочетете и пазете това ръководство за работа②
• Този инструмент не е предназначен за професионална употреба
• Използвайте електроинструмента само ногато е правилно и напълно сглобен (имайте предвид, че Skil не носи отговорност за повреда на инструмента и/или телесни повреди, причинени от неправилно сглобяване на инструмента)

ТЕХНИЧЕСКИ ДАННИ ①

ЕЛЕМЕНТИ НА ИНСТРУМЕНТА⑦

A Долен предпазител
В Ръчка на превключвателя
С Блокираща шийка за транспорт
D Горен предпазен кожух
Е Транспортна ръкохватка

F Монтажни отвори
G Торбичката за прах
Н Порт за прахоулавяне
J Плъзгаща преграда
К Ръкохватка за затягане на плъзгащата преграда
L Скоба за монтажен детайл
М Отвор за опора
N Копче за затягане на скобата
Р Копче за регулиране на скобата
Q Затягащ лост
R Ограничител
S Шестостенни винтове за регулиране на предпазителя (2x)
Т Блокиращо копче (ъгли на рязане)
U Индикатор на ъгъла на рязане
V Винт за регулиране на ъгъла на рязане (дясно
W Винт за регулиране на ъгъла на рязане (ляво)
X Фиксираща ръкохватка (ъгли на скосяване)
У Лост за освобождаване на ограничителя на скосяване
Z Индикатор на ъгъла на скосяване
AA Прекъсвач за включване/изключване
АВ Лост за изключване
AC Шестостенен ключ
AD Място за съхранение на шестостенния ключ
AE Бутон за заключване на шпиндела
AF Винт на покривната плоча
AG Болт за острието
АН Фланец
AI Вложка-табла
AJ Дефлектор за прах

БЕЗОПАСНОСТ

ПРЕДУПРЕЖДЕНИЕ Прочете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, доставени с този електроинструмент. Неспазването на всички описани по-долу инструкции може да доведе до токов удар, пожар и/или тежко нараняване.

Запазете всички предупреждения и указания за ползване в бъдеще.

Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

1) БЕЗОПАСНОСТ НА РАБОТНОТО МЯСТО
a) Поддържайте работното си място чисто и подредено. Безпорядъкът или недостатъчното осветление могат да спомогнат за възникването на трудова злополука.
b) Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.

с) Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.
2) БЕЗОПАСНОСТ ПРИ РАБОТА С ЕЛЕКТРИЧЕСКИ ТОК
a) Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
b) Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
с) Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
d) Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
e) Когато работите с електроинструмент навън, използвайте само удължителни кабели, предназначени за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
f) Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.
3) БЕЗОПАСЕН НАЧИН НА РАБОТА
a) Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, ногато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последние изключително тежки наранявания.
b) Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
с) Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия,

се уверявайте, че пусковият прекъсвач е в положение изключено. Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука.

d) Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
e) Не надценявайте възможностите си. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.
f) Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
g) Ако е възможно използването на външна аспирационна система, се уверявайте, четя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа прах.
h) Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.
4) ВНИМАТЕЛНО ОТНОШЕНИЕ КЪМ ЕЛЕКТРОИНСТРУМЕНТИ
a) Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
b) Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
с) Преди да извършвате наквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
d) Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
e) Поддържайте добре електроинструментите си и

ансесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани.

Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.

f) Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват помалко съпротивление и се водят по-леко.
g) Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. С дейности и процедури, евентуално предписани от различни нормативни документи. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.
h) Подържайте дръжните и ръкохватните сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.
5) ПОДДЪРЖАНЕ
a) Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

• Настолните потапящи циркуляри са замислени за рязане на дърво или подобни изделия, те не могат да се използват с абразивни режещи дискове за рязане на съдържащи желязо материали, като греди, прътове, гвоздеи и др. Абразивният прах води до блокиране на движещите се части (като например долния протектор). Искрите от абразивното рязане ще прогорят долния протектор, вложката с прорез и другите пластмасови части.
• Когато е възможно, използвайте стеги за захвашане на обработвания детайл. Ако подпирате работния детайл на ръка, трябва винаги да държите ръката на минимум 100 mm от всяка страна на циркулярния диск. Не използвайте този трион за рязане на елементи, които са твърде малки, за да се закрепят безопасно или да се държат с ръка Ако ръката ви е поставена твърде близо до циркулярния диск, има увеличен риск от нараняване от контакт с диска.
• Обработваният детайл трябва да е неподвижен и да е захванат или задържан както към преградата, така и към масата. Не подавайте обработвания детайл към диска и не режете по никакъв начин "само с ръце" Неограничените или движещи се обработвани детайли могат да

се изхвърлят с висока скорост и да причинят нараняване.

• Натиснете циркуляра през обработвания детайл. Не изтегляйте циркуляра през обработвания детайл. За извършване на прорез повдигнете главата на циркуляра и я изтеглете през обработвания детайл без рязане, стартирайте мотора, натиснете главата на циркуляра надолу и натиснете циркуляра през обработвания детайл Срязването при хода по изтегляне може да причини изкачване на циркулярния диск догоре върху обработвания детайл и силно да изхвърли модула на диска към оператора.
• Никога не прекарвайте ръка през проектираната линия на рязане отпред или отзад на циркулярния диск Поддържането на детайла "с кръстосани ръце", т.е. задържането на детайла вдясно от циркулярния диск с лявата ръка, или обратно, е много опасно.
• Не бъркайте зад преградата с ръка на по-близо от 100 mm от която и да е страна на циркулярния диск за отстраняване на остатъци от дърво или по каквато и да е причина, докато дискът се върти Близостта на въртящия се циркулярен диск до ръката ви може да не е видима и може да се нараните сериозно.
• Инспектирайте обработвания детайл преди рязане. Ако обработваният детайл е извит или прегънат, захванете го с външната извита страна към преградата. Винаги се уверявайте, че няма пролука между обработвания детайл, преградата и масата по дължината на рязането Извитите или прегънати детайли могат да се усучат или изместят и могат да причинят зацепване на въртящия се циркулярен диск при рязане. Не трябва да има гвоздеи или чужди предмети в обработвания детайл.
• Не използвайте циркуляра, ако масата не е почистена от всички инструменти, дървени остатъци и др. и върху нея не е останал само обработваният детайл Малките замърсявания или свободните парченца дърво или други предмети могат да влезнат в контакт с въртящия се диск и да бъдат изхвърлени с висока скорост.
• Режете само по един обработван детайл наведнъж Натрупаните на купчина обработвани детайли не могат адекватно да се захващат или затягат и могат да се захванат върху диска или да се изместят при рязане.
• Уверявайте се, че настолния потапящ циркуляр е монтиран или поставен на равна, здрава работна основа преди употреба. Равната и здрава работна основа намалява риска от това настолният потапящ циркуляр да стане нестабилен.
• Планирайте работата си! Всеки път, когато променяте настройката на ъгъла на рязане или на скосяване, се уверявайте, че регулируемата преграда е правилно поставена, така че да подпира обработвания детайл и да не пречи на диска или предпазната система Без да включвате инструмента и без да има детайл върху масата, преместете циркулярния диск през цял симулиран срез, за да гарантирате, че няма да има сблъскване или опасност от срязване на преградата.
• Осигурявайте адекватна опора, като например удължения на масата, стойки за рязане и др.

за обработван детайл, който е по-широк или по-дълъг от плота. Детайлите, които са по-дълги или по-широки от масата на настолния потапящ циркуляр, могат да се преобърнат, ако не са сигурно закрепени. Ако отрязаната част или детайлът се наклонят, това може да повдигне долния протектор или да се стигне до изхвърляне от въртящия се диск.

• Не използвайте друг човек като заместител на удължението на масата или като допълнителна опора Нестабилната опора за детайла може да накара дискът да се захване или обработваният детайл да се измести по време на работата по рязане, което ще изтегли вас и помощника ви към въртящия се диск.
• Отрязаната част не трябва да се блокира или притиска по друг начин към въртящия се циркулярен диск Ако е ограничен, т.е. ако се използват стопери на дължината, отрязаната част може да се заклини към диска и да се изхвърли с голяма сила.
• Винаги използвайте скоба или фиксатор, проектиран за правилно подпиране на кръгъл материал, като например пръти или тръби Прътите имат тенденция да се изтъркулват, докато се режат, което ще накара дискът да "захапе" и изтегли детайла заедно с ръката ви направо в диска.
• Оставете дискът да достигне пълни обороти, преди да влезне в контакт с детайла Това ще намали риска от изхвърляне на детайла.
• Ако детайлът и дискът се блокират, изключете настолния потапящ циркуляр. Изчакайте всички движещи се части да спрат и разначете щепсела от контакта и/или извадете акумулаторната батерия. След това осигурете освобождаване на блокирания материал Продължаването на рязането с блокиран детайл може да доведе до загуба на контрол или повреда на настолния потапящ циркуляр.
• След завършване на среза отпуснете превключвателя, задръжте надолу главата на циркуляра и изчакайте дискът да спре, преди да изваждате отрязаната част Протягането на ръка близо до движещия се по инерция диск е опасно.
• Задръжте дръжката здраво, когато правите непълен срез или когато отпускате превключвателя, преди главата на циркуляра да застане напълно в долна позиция Спиращото действие на циркуляра може да накара главата на циркуляра внезапно да се изтегли надолу, водейки до риск от нараняване.

ДОПЪЛНИТЕЛНИ УКАЗАНИЯ ЗА БЕЗОПАСНА РАБОТА

- При включване на мощни електроуреди е възможно възникването на кратковременни колебания на напрежението в захранващата мрежа; при съвпадение на неблагоприятни обстоятелства е възможно увреждане на други включени в мрежата уреди (при импеданс на захранващата мрежа, по-малък от 0,33 Ω смущенията са пренебрежимо малки); ако се нуждаете от допълнителни разяснения, моля обърнете се към Вашия локален специалист от Електроснабдяване

ОБЩИ

- Използвайте инструмента само за рязане на дърво

• Преди включване на инструмента в контакта се уверете, че мрежовото напрежение отговаря на напрежението, обозначено на фирмената табелка на инструмента
• Не стойте върху инструмента или върху стойката му Сериозно нараняване може да се получи, ако инструментът се наклони или ако режещият инструмент се докосне инцидентно. Не съхранявайте материали върху или в близост до инструмента, ако е необходимо да застанете върху инструмента или стойката му, за да ги достигнете.
• Преди извършването на каввато и да било настройка или смяна на принадлежност винаги изваждайте щепсела от контакта на електрозахранването
• Винаги разначайте щепсела от източника на електричество, преди да транспортирате настолния потапящ циркуляр Откачете, снижете модула на главата и заключете на място, използвайте дръжката за носене и една от вдлъбнатините за ръка в основата на циркуляра.
• Не оставяйте инструмента, докато не спре напълно
• Когато режете детайли с неправилна форма, планирайте работата си така, че да не се плъзнат и притиснат диска и да не излязат от ръката ви
• Машината не трябва да се използва от лица под 16 години
  • Този инструмент не е подходящ за мокро рязане УПОТРЕБА НА ОТКРИТО
• При употреба на открито, свържете инструмента посредством електрически прекъсвач (FI) с максимален начален ток 30 mA, и използвайте единствено кабела, предназначен за употреба на открито и снабден със защитени съединителни контакти

ПРЕДИ УПОТРЕБА

• Използвайте напълно развити и обезопасени разклонители с капацитет 16 А
• Носете защитни очила, тапи за уши, и защитни ръкавици
• Прахът от някои материали, като например съдържаща олово боя, някои видове дървесина, минерали и метали може да бъде вреден (контакт или вдишване на такъв прах могат да причинят алергични реакции и/или респираторни заболевания на оператора или стоящите наблизо лица); използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде свързано
• Определени видиве прах са класифицирани като карциногенни (като прах от дъб и бук) особено когато са комбинирани с добавки за подобряване на състоянието на дървесината; използвайте противопрахова маска и работете с аспириращо прахта устройство, ногато такова може да бъде свързано
• Следвайте дефинираните по БДС изисквания относно запрашеността за материалите, които желаете да обработвате
• Не обработвайте азбестосъдържащ материал (азбестът е канцерогенен)
• Не използвайте никога инструмента без оригиналната му предпазна система

• Проверете защитния капак за правилно затваряне преди всяка употреба

• Не работете с триона, ако защитният му капак не се движи свободно и не се затваря незабавно

• Никога не фиксирайте и не връзвайте защитния капак в отворена позиция
• Никога не използвайте инситрумента без вложката за масата; заменете дефектна или износена вложка-табла
• Премахнете всички препятствия върху повърхността, а също и под пътя на рязане, преди да започнете рязането
• Избягвайте повреди, които могат да бъдат причинени от винтове, гвоздеи и други метални елементи в обработвания детайл; отстранете ги преди да започнете работа

АКСЕСОАРИ

• С този инструмент никога не използвайте шлифоващи/режещи дискове
• SKIL може да осигури безаварийна работа на електроинструмента само ако се използват подходящите консумативи, които можете да намерите при оторизираните дистрибутори на SKIL

- При монтиране и употреба на консумативи, не произведени от SKIL, следвайте инструкциите на съответния производител

- Използвайте само циркулярни дискове, които съответстват на посочените в това ръководство за експлоатация данни и са изпитани по EN 847-1 и обозначени по съответния начин.

- Използвайте само принадлежности, чиято допустима скорост на въртене е поголяма или равна на максимальната скорост на въртене на празен ход на електроинструмента

- Никога не използвайте режещи дискове, изработени от бързорежеща стомана (HSS)

- Не използвайте режеща лента, която е напукана, деформирана или затъпена

- Използвайте режещи дискове само с диаметър на отвора, който съвпада с шпиндела на инструмента без хлабина; никога не използвайте редуктори или адаптери за да напаснете режещи дискове с голям отвор

- Пазете консумативите от удари и сътресения ПРИ УПОТРЕБА

- Не насилвайте инструмента (приложете лек и непрекъснат натиск, за да не прегреят върховете на режещите острия и в случай, че се реже пластмаса – да не се топи материалът)

- Пазете пръстите, дланите и ръцете си настрани от въртящия се режещ диск

- Ако режещият диск бъде блокиран, незабавно изключете инструмента и извадете щепсела; едва след това отстранете заклинения детайл

- В случай на заяждане или електрическа или механична неизправност незабавно изключете инструмента и извадете щепсела от контакта

- Ако кабельт се повреди ил среже по време на работа, не го докосвайте, веднаяа изключете щепсела, никога не използвайте инструмента с повреден кабел

- Никога не използвайте инструмента, ако кабельт е повреден; той трябва да бъде заменен със специално подготовен кабел, наличен през сервизната организация.

СЛЕД РАБОТА

- След като изключите инструмента, никога не прилагайте допълнителна сила за да спрете

въртенето на аксесоарите

- Отстранявайте обрезки или други части от детайла от зоната на рязане едва след като всички движещи се части са се установили изцяло в покой

- по време на употреба, режещият диск става много горещ; не го докосвайте докато не изстине напълно

- Съхранявайте инструмента на закрито в сухи и сигурни помещения, недостъпни за деца

② Преди употреба прочетете ръководството с указания
③ Носете защитни очила и тапи за уши
④ Опасна зона! Зона без ръце. Пазете ръцете и пръстите си далеч от тази зона.
⑤ Двойна изолация (не се изисква кабел за заземяване)
⑥ Не изхвърляйте електроуредите и батерии заедно с битови отпадъци

УПОТРЕБА

- Монтиране

• сглобете тристранното копче в задната част ^18
• сглобете фиксиращата ръкохватка на скосяването X в предната част на масата⑨

- натиснете дръжката В надолу с една ръка, докато изтегляте заключващия щифт С с другата ^10 а - насочете модула на главата бавно нагоре

За обезопасяване на инструмента (транспортна позиция)

• настройте ъгъла на рязане на 0° (вж. Настройка на ъгъла на рязане)
• настройте ъгъла на скосяване на 45° отляво или отдясно (вж. Настройка на ъгъла на скосяване)
• натиснете дръжката В надолу с една ръка, докато избутвате заключващия щифт С с другата
• намотайте електрическия кабел
• използвайте транспортната дръжка Е за пренасяне на инструмента⑩с

! никога не повдигайте инструмента, като го държите за основната дръжна или за електрическия кабел

- Монтиране на инструмента върху работна повърхност ⑪

! за безопасно манипулиране винаги монтирайте инструмента върху плосна и стабилна работна повърхност (например работен плот)

• използвайте 4 монтажни отвора F за да прикрепите инструмента с подходящи винтове към работната повърхност
• можете също да затегнете инструмента към работната повърхност с обикновени винтови скоби
• алтернативно инструментът може да се монтира върху стойка за настолен потапящ циркуляр

! прочетете всички предупреждения и инструкции, включени към стойката за циркуляра

- Изтегляне на прах/стружки ⑫

• монтирайте торбата за прах G/прахосмукачката, както е показано
• изпразвайте торъичката за прах редовно за оптимален резултат при прахоизсмукването

! внимавайте тръбата на прахосмукачката да не пречи на долния предпазител или на операцията на рязане

• Фиксиране на детайла ⑬

- не работете с детайли, които са твърде малки за да бъдат фиксирани

- за максимальни размери на детайла използвайте масата⑭ като еталон

- прикрепете стягата за детайла в отвора на опората M с ръкохватка N (от всяка страна на инструмента)

- притиснете здраво детайла срещу предпазителя R - отключете лоста Q

- нагласете стягата към детайла

- закрепете неподвижно детайла чрез заключващия лост Q

! за нянои комбинации от скосяване и рязане или в зависимост от размера на детайла може да е нужно да се използват налични в търговската мрежа винтови стеги вместо стягата за детайла

• Задаване на ъгли на скосяване ⑮

- освободете заключващата ръкохватка X

- изтеглете лоста за освобождаване на ограничителя на скосяване Y

- завъртете масата на циркуляра наляво или надясно и настройте желания ъгъл на скосяване (от 0° до 47°), като използвате индикатор Z

-освободете лоста Y

- затегнете заключващата ръкохватка X (не затягайте ръкохватката твърде здраво)

- за бързо и точно задаване на често използвани ъгли на скосяване (0°, 15°, 22,5°, 31,6°, 45°) лостът на ограничителя на скосяване се застопорява на съответните позиции

• Регулиране на плъзгащата преграда

- разхлабете ръкохватката К, за да позволите плъзгане на преградата(ите) J

- разхлабете ръкохватката К още, за да позволите сваляне/сглобяване на преградата(ите)

- затегнете ръкохватката К, за да фиксирате желаната позиция

! преди да използвате инструмента, се уверете, че плъзгащата преграда е фиксирана здраво

• Задаване на ъгли на рязане ⑯

! плъзнете плъзгащата преграда наляво

- разхлабете тройната ръкохватка ⑯b

- отклонете главата на циркуляра наляво, докато индикаторът за ъгъл на рязане U посочи желания ъгъл на рязане

- задръжте главата на циркуляра в тази позиция и затегнете ръкохватката Т

- Отрязвания под различен ъгъл ⑰

! отстранете плъзгащата преграда

- рязанията под различен ъгъл изискват както задаване на ъгъл на скосяване, така и задаване на ъгъл на рязане

! винаги изпробвайте първо върху ненужно парче материал

! уверете се, че детайлът е неподвижно фиксиран спрямо масата на триона и предпазителя R

- включете инструмента чрез освобождаване на блокировката АВ и изтегляне на главния превключвател АА ⑲

! не кръстосвайте ръцете си, когато работите с главата на циркуляра ^18 а

! преди режещят диск да влезе в детайла, инструментът трябва да работи на пълна скорост

! ако долният протектор не се отвори автоматично, което може да се случа при определени условия (напр. детайл, който е много близо до максималния капацитет), може да трябва да отворите протектора с ръка ^18 в

- режете детайла с постоянно придвижване

- изключете инструмента като отпуснете включвателя АА

- изчакайте, докато режещият диск спре напълно, преди да вдигнете главата на циркуляра бавно нагоре

• Смяна на режещия диск ⑳

! изключете щепсела

- вземете шестостенния ключ AC от комплекта AD

- задръжте предпазния протектор А в отворена позиция

- разхлабете винта за покриващата плоскост AF (не отвивайте винта докрай) ⑳а

- завъртете предпазния протектор А докрай назад ⑳b

- натиснете бутона за блокиране на шпиндела АЕ и го задръжте докато отстраните болта на диска, АГ като въртите шестостенния ключ АС ПО ЧАСОВНИКОВАТА СТРЕЛКА (= в същата посока, както е показано със стрелка върху режещия диск)

! натиснете блокиращия въртенето бутон АЕ само когато инструментът е напълно спрял

- освободете блокиращия въртенето бутон АЕ

! сменете режещия диск, като зъбите на триона и стрелката, означена върху режещия диск, сочат в същата посока, както и стрелката върху предпазителя А

- натиснете блокиращия шпиндела бутон АЕ и го задръжте, докато затегнете болта на диска с шестостенен ключ АС ОБРАТНО НА ЧАСОВНИКА на 1/8 оборот след позицията на ръчно затягане (позволява приплъзване на циркулярния диск при голямо съпротивление, което намалява претоварването на мотора и отката на циркуляра)

- затегнете винта на покривната плоча AF

• Смяна на вложката-табла AI ②1

Заменете дефектна или износена вложка-табла както следва:

! изключете щепсела

- вземете шестостенния ключ AC от комплекта AD

- отстранете всичките 4 винта, както е илюстрирано

- отстранете старата вложка-табла, като първо я повдигнете отпред и след това я изтеглите изцяло

- поставете нова вложка-табла

! затегнете здраво и 4-те винта

- Проверка/регулиране на 90° ориентирането на диска ②2

! изключете щепсела

• завъртете масата на циркуляра до позицията на скосяване 0° и заключете на място
• отклонете главата на циркуляра до позицията на рязане 0°
• смъкнете главата на циркуляра и заключете на място
• проверете ъгъла 90° между диска и вложката с перпендикуляр

• ако е необходимо, регулирайте 90° ориентирането на диска както следва:

• освободете тристранното копче Т

• регулирайте винта V с гаечен ключ 10 (не е включен стандартно в окомплектовката)
• затегнете отново с ъгълник
• нулирайте индикатора за рязане U на 0°

- Проверка/регулиране на 45° ориентирането на диска ②3

! изключете щепсела

• завъртете масата на циркуляра до позицията на скосяване 0° и заключете на място
• освободете тристранното копче Т
• отклонете главата на циркуляра наляво
• проверете ъгъла 45° между диска и вложката с ъгъл 45°
• проверете дали индикаторът за ъгъл на рязане U се намира върху обозначението 45°

• ако е необходимо, регулирайте 45° ориентирането на диска както следва:

• регулирайте винта W с гаечен ключ 10 (не е включен стандартно в окомплектовката)

• проверete отново с ъгълник за скосени ъгли

- Проверка/регулиране на 90° ориентирането на предпазителя ②4

! изключете щепсела

• завъртете масата на циркуляра до позицията на скосяване 0° и заключете на място
• смъкнете главата на циркуляра и заключете на място

- проверete за ъгъл 90° между диска и предпазителя S с перпендикуляр (уверете се, че перпендикулярът докосва тялото на диска, а не зъбите му) ⑳а

- ако е необходимо, регулирайте 90° ориентирането на предпазителя както следва:

1. освободете 2-те шестостенни винта S ^24 b
2. регулирайте предпазителя, докато се получи пълен контакт на диска и предпазителя с перпендикуляра
3. затегнете 2-те шестостенни винта S
4. нулирайте индикатора за скосяване на 0°24с

УКАЗАНИЯ ЗА РАБОТА

- Специални детайли

• винаги поддържайте свободните краища на дълги детайли ⑲
• уверете се, че заоблени или кръгли детайли са обезопасени специално срещу изплъзване ⑳

- не може да има хлабина по линията на рязане между детайла и предпазителя или таблата на триона

• За работа с подови формования може да се използва илюстрация ⑳ като еталон
• Винаги обръщайте добрата страна на обработвания детайл надолу, за да осигурите минимално отцепване на трески

• Използвайте само остри режещи дискове от подходящ тип

• качеството на рязане се подобрява при по-голям брой на зъбите

• режещи дискове с карбиден връх остават остри до 30 пъти по-дълго време от обикновените режещи дискове

ПОДДРЪЖКА / СЕРВИЗ

• Винаги поддържайте инструмента и шнура чисти (специално вентилиращите прорези на задния край на корпуса на двигателя)
• Разработете редовна проверка за гарантиране на това, че долният протектор работи правилно. Почистете долния протектор от натрупани стърготини с мокър парцал.

! преди почистване изключете щепсела

- повдигнете долния протектор до напълно отворена позиция и го освободете; ако той не се затвори незабавно и напълно, трябва да се провери от център за следпродажбено обслужване за електроинструменти на SKIL

- Почиствайте режещия диск непосредствено след употреба (особено от смола и лепило)

! по време на употреба, режещят диск става много горещ; не го докосвайте докато не изстине напълно

- Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента да се занесе за ремонт в оторизиран сервис за електроинструменти на SKIL

- занесете инструмента в неразглобен вид заедно с доказателство за покупката му в търговския обект, откъдето сте го закупили, или в най-близкия сервис на SKIL (адресите, както и схемата за сервизно обслужване на електроинструмента, можете да намерите на адрес www.skil.com)

- Имайте предвид, че повреда поради претоварване или неправилно манипулиране с инструмента ще бъдат изключени от гаранцията (за условията на гаранцията от SKIL виж на интернет адрес: www.skil.com или попитайте вашия дилър)

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

- Не изхвърляйте електроуредите, батерии, приспособленията и опаковките заедно с битови отпадъци (само за страни от ЕС)

- съобразно Директивата на ЕС 2012/19/EG относно износени електрически и електронни уреди и отразяването й в националното законодателство износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда

- за това указва символъ⑥ togава когато трябва да бъдат унищожени

ШУМ

• Измерено в съответствие с EN 62841, нивото на звуковото налягане на този инструмент е 99 dB(A), а нивото на звуковата мощност е 108 dB(A) (неопределеност K = 3 dB)
• Нивото на емисия на шум е измерено в съответствие със стандартизирания тест, определен в EN 62841; то може да се използва за сравнение на един инструмент с друг и като предварителна оценка на подлагането на шум при използването на инструмента за посочените приложения
• използването на инструмента за различни от тези приложения или с други, или лошо поддържани аксесоари може значително да повиши нивото на което сте подложени
• периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени

SK

Pokosová píla

1305

ÚVOD

AF Шраф за плочата на капакот

ВО ТЕКОТ НА УПОТРЕБАТА

- Замена на сечилата на пилата ⑳
