Tipo di prodotto	Sega a braccio radiale
Marca	Skil
Modello	1305 AA
Intervallo angolo di taglio obliquo	-47° a +47°
Intervallo angolo di inclinazione	0° a 45°
Alimentazione	230 V ~ 50 Hz
Potenza nominale	1500 W (stimato)
Velocità a vuoto	4800 giri/min (stimato)
Diametro della lama	254 mm (10 pollici)
Foro della lama	30 mm (stimato)
Peso	18 kg (stimato)
Dimensioni (L x l x h)	600 x 500 x 400 mm (stimato)
Capacità di taglio max. (a 0° angolo obliquo e 0° inclinazione)	90 x 90 mm (stimato)
Funzioni principali	Tagli dritti, trasversali, obliqui, inclinati e combinati
Dispositivi di sicurezza	Carter inferiore, protezione superiore, leva di sicurezza, freno lama
Sistema di aspirazione	Sacco per polvere integrato e uscita per aspirapolvere
Bloccaggio del pezzo	Morsetto regolabile integrato
Guida scorrevole	Sì, regolabile
Manutenzione	Pulizia regolare del coperchio, delle alette e della lama; verifica del carter inferiore
Riparabilità	Ricambi disponibili presso centri di assistenza autorizzati Skil
Garanzia	Secondo i termini e le condizioni generali di Skil

Domande frequenti - 1305 AA SKIL

Come cambiare la lama della sega?

Scollegare l'utensile. Aprire il carter di protezione, bloccare l'albero con il pulsante AE, svitare il bullone della lama AG in senso orario con la chiave esagonale AC. Rimuovere la flangia AH e la lama. Montare la nuova lama rispettando il senso di rotazione indicato dalla freccia. Riavvitare il bullone in senso antiorario di 1/8 di giro aggiuntivo dopo il bloccaggio.

Come regolare l'angolo di taglio obliquo?

Allentare la maniglia di bloccaggio X e premere la leva di sblocco dello scatto dell'angolo obliquo Y. Ruotare il tavolo fino all'angolo desiderato (0° a 47°) leggendo l'indicatore Z. Rilasciare Y e serrare X. Per gli angoli comuni (15°, 22,5°, 31,6°, 45°), la leva si innesta automaticamente.

Come regolare l'angolo di inclinazione?

Spostare la guida scorrevole verso sinistra. Allentare il pulsante T a tre gambe. Inclinare il braccio dell'utensile verso sinistra fino all'angolo desiderato (0° a 45°) controllando l'indicatore U. Mantenere la posizione e serrare T.

Come pulire l'utensile?

Scollegare sempre prima della pulizia. Pulire regolarmente le prese d'aria sul retro del motore, il carter inferiore (con un panno umido) e la lama dopo l'uso (attendere che si raffreddi). Verificare che il carter inferiore si chiuda correttamente; in caso di difetti, contattare un centro di assistenza Skil.

Posso usare lame in acciaio rapido (HSS)?

No, non utilizzare mai lame in acciaio rapido (HSS). Utilizzare solo lame conformi alla norma EN 847-1, con un foro adatto al mandrino. Le lame devono essere affilate e in buone condizioni.

Come trasportare la sega?

Impostare l'angolo di inclinazione a 0° e l'angolo di taglio obliquo a 45° (sinistra o destra). Spingere la maniglia B e tirare il perno di bloccaggio C per abbassare la testa. Avvolgere il cavo. Utilizzare la maniglia di trasporto E; non sollevare mai l'utensile per la maniglia principale o il cavo.

Perché il mio taglio non è dritto?

Verificare l'allineamento della lama a 90° e 45° seguendo le procedure di regolazione nel manuale. Assicurarsi che il pezzo sia ben fissato e che la guida scorrevole sia posizionata correttamente. Utilizzare una lama ben affilata e adatta al materiale.

Come sostituire la piastra rimovibile?

Scollegare l'utensile. Rimuovere le quattro viti della piastra rimovibile AI con la chiave esagonale. Sollevare la vecchia piastra dalla parte anteriore e tirarla. Posizionare la nuova piastra e stringere saldamente le quattro viti.

Posso usare questo utensile per tagliare il metallo?

No, questa sega è progettata solo per tagliare legno o materiali simili. Il taglio di metalli ferrosi può danneggiare l'utensile e creare rischi per la sicurezza.

Quali dispositivi di protezione devo indossare?

Indossare sempre occhiali di protezione, cuffie antirumore e guanti. Utilizzare una maschera antipolvere durante il taglio di legno che produce particelle fini. Evitare abiti larghi e gioielli.

MANUALE UTENTE 1305 AA SKIL

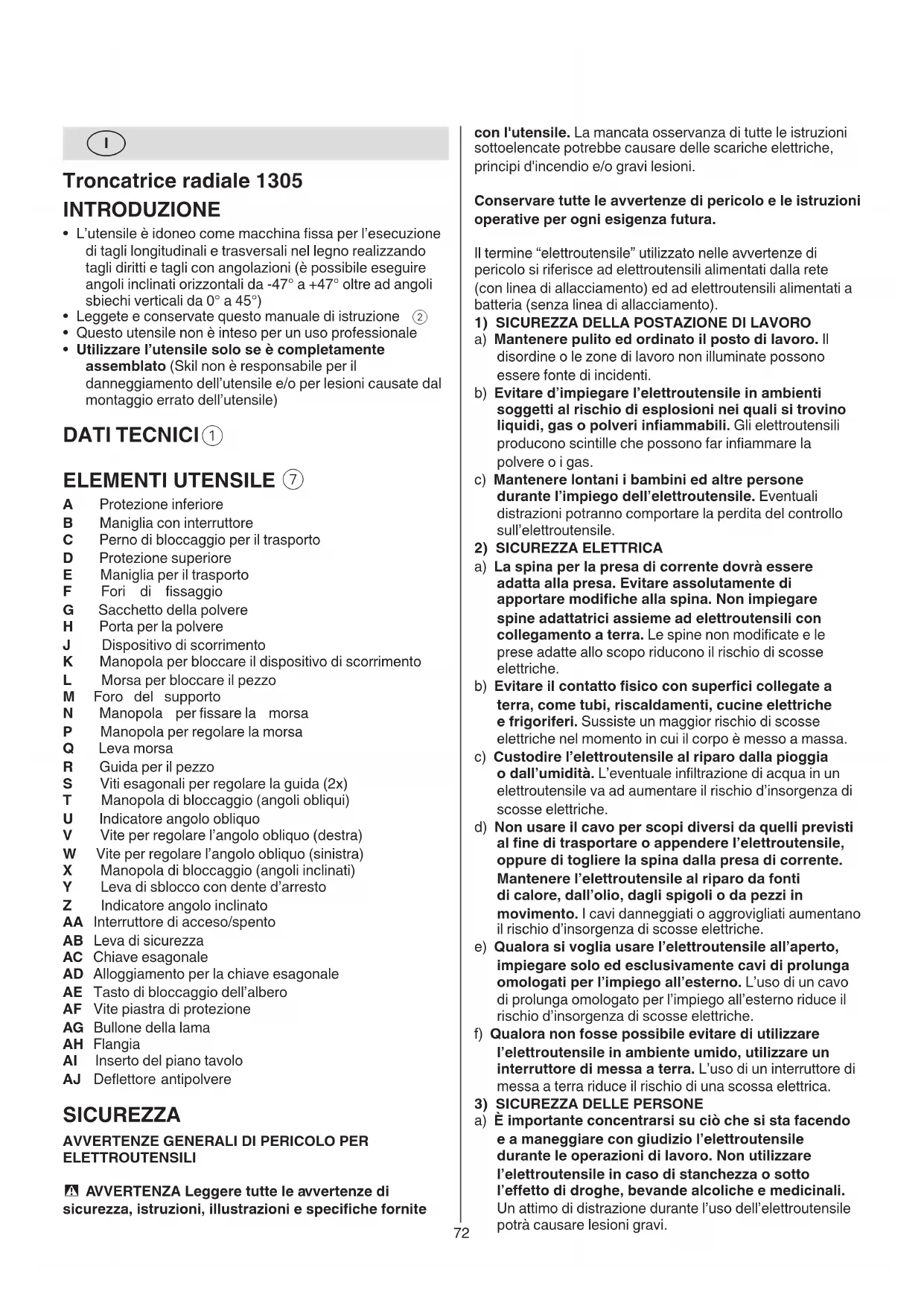

Troncatrice radiale 1305 INTRODUZIONE

• L'utensile è idoneo come macchina fissa per l'esecuzione di tagli longitudinali e trasversali nel legno realizzando tagli diritti e tagli con angolazioni (è possibile eseguire angoli inclinati orizzontali da -47° a +47° oltre ad angoli sbiechi verticali da 0° a 45°)
• Leggete e conservate questo manuale di istruzione ②
• Questo utensile non è inteso per un uso professionale
• Utilizzare l'utensile solo se è completamente assemblato (Skil non è responsabile per il danneggiamento dell'utensile e/o per lesioni causate dal montaggio errato dell'utensile)

DATI TECNICI①

ELEMENTI UTENSILE ⑦

A Protezione inferiore
B Maniglia con interruttore
C Perno di bloccaggio per il trasporto
D Protezione superiore
E Maniglia per il trasporto
F Fori di fissaggio
G Sacchetto della polvere
H Porta per la polvere
J Dispositivo di scorrimento
K Manopola per bloccare il dispositivo di scorrimento
L Morsa per bloccare il pezzo
M Foro del supporto
N Manopola per fissare la morsa
P Manopola per regolare la morsa
Q Leva morsa
R Guida per il pezzo
S Viti esagonali per regolare la guida (2x)
T Manopola di bloccaggio (angoli obliqui)
U Indicatore angolo obliquo
V Vite per regolare l'angolo obliquo (destra)
W Vite per regolare l'angolo obliquo (sinistra)
X Manopola di bloccaggio (angoli inclinati)
Y Leva di sblocco con dente d'arresto
Z Indicatore angolo inclinato
AA Interruttore di acceso/spento
AB Leva di sicurezza
AC Chiave esagonale
AD Alloggiamento per la chiave esagonale
AE Tasto di bloccaggio dell'albero
AF Vite piastra di protezione
AG Bullone della lama
AH Flangia
AI Inserto del piano tavolo
AJ Deflettore antipolvere

SICUREZZA

AVVERTENZE GENERALI DI PERICOLO PER ELETTROUTENSILI

AVVERTENZA Leggere tutte le avvertenze di sicurezza, istruzioni, illustrazioni e specifiche fornite con l'utensile. La mancata osservanza di tutte le istruzioni sottoelencate potrebbe causare delle scariche elettriche, principi d'incendio e/o gravi lesioni.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine “elettroutensile” utilizzato nelle avvertenze di pericolo si riferisce ad elettroutensili alimentati dalla rete (con linea di allacciamento) ed ad elettroutensili alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti.

b) Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.

c) Mantenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio d'insorgenza di scosse elettriche.

d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'elettroutensile, oppure di togliere la spina dalla presa di corrente. Mantenere l'elettroutensile al riparo da fonti di calore, dall'olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.

e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

f) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di messa a terra. L'uso di un interruttore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile potrà causare lesioni gravi.

b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impiego previsto per l'elettroutensile, si potrà ridurre il rischio di ferite.
c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento.

Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.

d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'elettroutensile. Un elettroutensile o una chiave inglese che si trovino in una parte dell'elettroutensile in rotazione potranno causare lesioni.
e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sarà possibile controllare meglio l'elettroutensile in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
h) Una volta presa confidenza con gli utensili, evitare di trascurare le norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.
4) MANEGGIO ED IMPIEGO ACCURATO DI ELETTROUTENSILI
a) Non sovraccaricare l'elettroutensile. Impiegare l'elettroutensile adatto per sbrigare il lavoro. Utilizzando l'elettroutensile adatto si potrà lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza indicata.
b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o spegnere è pericoloso e dovrà essere riparato.
c) Prima di procedere ad operazioni di regolazione sull'elettroutensile, prima di sostituire parti accessorie oppure prima di posare l'elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione inavvertitamente.
d) Custodire gli elettroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare l'elettroutensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni.

Gli elettroutensili sono pericolosi se utilizzati da persone inesperte.

e) Eseguire la manutenzione degli elettroutensili e degli accessori. Verificare che le parti mobili dell'elettroutensile funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'elettroutensile stesso. Far riparare le parti danneggiate prima d'impiegare l'elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
f) Mantenere affilati e puliti gli elettroutensili da taglio. Gli elettroutensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
h) Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.
5) ASSISTENZA
a) Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

ISTRUZIONI DI SICUREZZA PER TRONCATRICI

• Le troncatrici sono concepite per tagliare legno o prodotti legnosi, e non possono esser usate con ruote di taglio abrasive per tagliare metalli ferrosi quali barre, tondini, bulloni, ecc. La polvere abrasiva fa inceppare le parti mobili come la protezione inferiore. Le scintille provenienti dall'operazione di taglio abrasiva bruceranno la protezione inferiore, la tacca inserto e altre parti in plastica.
• Usare delle pinze per sostenere il pezzo in lavorazione, ove possibile. Se il pezzo viene tenuto in mano, bisogna sempre tenere la mano distante almeno 100 mm da entrambi i lati della lama. Non usare questa sega per tagliare dei pezzi troppo piccoli che non si riescono a bloccare in sicurezza o a tenere in mano Se la mano si avvicina troppo alla lama, aumenta il rischio di ferirsi toccando la lama.
• Il pezzo da tagliare deve essere stabile e bloccato o tenuto fermo contro la guida e il tavolo. Non inserire il pezzo nella lama o tagliare “a mano libera” in nessun modo Dei pezzi fuori controllo o in movimento potrebbero schizzare ad alte velocità, causando delle lesioni.

• Spingere la sega attraverso il pezzo. Non tirare la sega attraverso il pezzo. Per fare un taglio, alzare la testa della lama e appoggiarla sul pezzo senza tagliare, avviare il motore, premere la testa della lama e spingere la lama sul pezzo Tagliare mentre si sta tirando potrebbe far sì che la lama finisca sopra il pezzo e scagli violentemente il gruppo lama verso l'operatore.

• Non incrociare mai la mano sulla linea di taglio, né davanti né dietro la lama Tenere il pezzo “con la mano incrociata”, cioè tenendo il pezzo sulla destra della lama con la mano sinistra o viceversa, è un’operazione molto pericolosa.

• Non avvicinarsi a più di 100 mm dalla guida con entrambe le mani e da entrambi i lati della lama, magari per rimuovere dei pezzettini di legno, o per qualsiasi altro motivo mentre la lama sta girando Potreste non rendervi conto che la mano si sta avvicinando alla lama che giro e potreste rimanere gravemente feriti.
• Controllate bene il vostro pezzo prima di tagliare Se il pezzo è piegato o deformato, bloccatelo con la parte esterna piegata verso la guida. Accertarsi sempre che non vi sia spazio fra il pezzo, la guida e il tavolo lungo la linea del taglio Eventuali pezzi piegati o deformati possono girarsi o spostarsi e potrebbero incepparsi sulla lama che sta girando durante l'operazione di taglio. Nel pezzo non devono essere presenti chiodi o corpi estranei.
• Non usare la sega fino a quando il tavolo non sarà libero da altri utensili, pezzettini di legno, ecc.: deve esserci solo il pezzo da lavorare Piccoli detriti o pezzettini di legno vaganti o altri oggetti che toccano la lama in movimento potrebbero schizzare ad alta velocità.
• Tagliare un solo pezzo alla volta Più pezzi impilati non possono essere fissati o sostenuti adeguatamente e potrebbero legarsi sulla lama o spostarsi durante l'operazione di taglio.
• Accertarsi, prima dell'uso, che la troncatrice sia montata o posizionata su una superficie di lavoro livellata e stabile. Una superficie di lavoro livellata e stabile riduce il rischio che la troncatrice diventi instabile.
• Pianifica il tuo lavoro! Ogni volta che si cambia l'impostazione dello smusso o dell'angolo di troncatura, bisogna sempre accertarsi che la guida regolabile sia impostata correttamente per supportare il pezzo e che non interferisca con la lama o con il sistema di protezione Senza "ACCENDERE" l'utensile e senza il pezzo sul tavolo, spostare la lama simulando un taglio completo per accertarsi che non vi sarà interferenza o pericolo di tagliare la guida.
• Fornire un supporto adeguato quale allungamenti per il tavolo, cavalletti, ecc. se il pezzo da lavorare è più largo o più lungo della superficie del tavolo. I pezzi più lunghi o più larghi del tavolo di taglio per la troncatrice potrebbero rovesciarsi se non vengono adeguatamente sostenuti. Se il pezzo tagliato o il pezzo da lavorare si rovescia, potrebbe sollevare la protezione inferiore o venire schizzato via dalla lama che gira.
• Non usare un'altra persona in sostituzione di un allungamento del tavolo o come sostegno aggiuntivo Un sostegno instabile per il pezzo può far sì che la lama si leghi o che il pezzo si sposti durante l'operazione di taglio, tirando voi e la persona che sta aiutando nella lama che gira.
• Il pezzo tagliato non deve essere inceppato o premuto in nessun modo contro la lama che gira Se confinato, ad es. usando dei fermi di lunghezza, il pezzo tagliato potrebbe incunearsi contro il tavolo e schizzare via violentemente.
• Usare sempre una morsa o un dispositivo di fissaggio adeguato per bloccare correttamente materiali tondi quali tondini o tubi I tondini tendono

a rotolare durante il taglio, quindi la lama “morde” e tira il pezzo con la vostra mano nella lama.

• Far raggiungere la massima velocità alla lama prima di far toccare il pezzo Questo ridurrà il rischio che il pezzo schizzi via.
• Se il pezzo o la lama si inceppano, spegnere la troncatrice. Attendere che tutte le parti in movimento si siano fermate e staccare la spina dalla presa di corrente e/o rimuovere la batteria. Quindi lavorare per liberare il materiale inceppato Continuare a usare l'utensile con un pezzo inceppato potrebbe causare una perdita di controllo o danneggiare la troncatrice.
• Una volta terminato il taglio, rilasciare l'interruttore, tenere la testa della sega verso il basso e attendere che la lama si fermi prima di rimuovere il pezzo tagliato Avvicinarsi con la mano alla lama che sta rallentando, è pericoloso.
• Tenere l'impugnatura ben salda quando si fa un taglio incompleto o quando si rilascia l'interruttore prima che la testa della sega si trovi completamente in posizione abbassata L'azione di frenatura della sega potrebbe far si che la testa della sega venga tirata giù improvvisamente, causando il rischio di lesioni.

ISTRUZIONI DI SICUREZZA ULTERIORI

- Le operazioni di accensione producono temporanei abbassamenti di tensione; in caso di reti di alimentazioni che non siano in condizioni ottimali può capitare che altre macchine possono subire dei disturbi (in caso di impedenze di rete minori di 0,33 Ohm non ci si aspetta nessun disturbo); per ulteriori chiarimenti, contattare la vostra società fornitrice di energia elettrica

NOTE GENERALI

• Utilizzare l'utensile solo per tagliare il legno
• Controllare che la tensione dell'alimentazione sia la stessa di quella indicata sulla targhetta dell'utensile
• Non salire sull'utensile o sul suo supporto Potrebbero verificarsi delle lesioni gravi se l'utensile si rovescia o se si tocca accidentalmente l'utensile di taglio. Non riporre materiali sopra o in prossimità dell'utensile, per evitare di dover salire sopra l'utensile stesso o sul supporto per recuperarli.
• Staccate sempre la spina dell'utensile prima di effettuare regolazioni o cambiare gli accessori
• Staccare sempre la spina dalla presa di corrente prima di trasportare la troncatrice Staccare la spina, abbassare il gruppo testa inferiore e bloccarlo in posizione, usare l'apposita maniglia per il trasporto e una delle apposite rientranze per inserire la mano nella base dell'utensile.
• Non abbandonare l'utensile fino a quando non si sarà completamente fermato
• Se si taglia un pezzo dalla forma irregolare, pianificare il lavoro di modo che non scivoli, pizzichi la lama e vi venga strappato di mano
• Questo utensile non dev'essere utilizzato da persone di età inferiore ai 16 anni
• Quest'utensile non può lavorare con acqua

USO ALL'ESTERNO

- Quando usato all'esterno, collegare l'utensile ad un interruttore automatico di rete (FI) con una corrente di scatto di 30 mA massimo, ed usare solamente il cavo di prolunga inteso per uso esterno e munito di una presa antispruzzo

PRIMA DELL'USO

• Usare cavi di prolunga completamente srotolati e sicure con una capacità di 16 Amp
• Portare occhialoni di protezione, protezione dell'udito, e guanti di protezione
• Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo possono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all'operatore o ad altre persone presenti sul posto); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento
• Alcuni tipi di polvere sono classificati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento
• Rispettare le istruzioni nazionali riguardanti l'estrazione della polvere per i materiali in lavorazione
• Non lavorare mai materiali contenenti amianto (l'amianto è ritenuto materiale cancerogeno)
• Non usate mai l'utensile senza il suo sistema protettivo originale
• Verificare che la protezione sia chiusa bene prima di utilizzare l'utensile
• Non utilizzare la sega se la protezione non si muove liberamente e si chiude istantaneamente
  • Non serrare mai la protezione nella posizione aperta
• Non usare mai l'utensile senza l'inserto del piano tavolo; sostituire un inserto del piano tavolo difettoso o consumato
• Rimuovete tutti gli ostacoli sopra e sotto la linea di taglio prima di iniziare il lavoro
• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione

ACCESSORI

• Non usare mai dischi da smeriglio/taglio con quest'utensile
• La SKIL garantisce un perfetto funzionamento dell'utensile soltanto se vengono utilizzati accessori corretti che si possono ottenere presso il vostro negoziante
• Per il montaggio/uso di accessori non di produzione SKIL, osservare le istruzioni del fabbricante interessato
• Utilizzare esclusivamente lame per sega che corrispondono ai dati caratteristici indicati nelle presenti istruzioni d'uso, omologate secondo la norma EN 847-1 e munite della rispettivo contrassegno
• Utilizzate solo accessori il cui numero massimo di giri corrisponda almeno al massimo dei numeri di giri dell'utensile
• Mai utilizzate lame per sega in acciaio ad alta velocità (HSS)
• Non usate la lama in caso sia crepata, deformata o non tagliente
• Usare solo lame con il diametro del foro adatto all'albero dell'utensile senza che vi sia del gioco; non usare mai riduttori o adattatori per adattarli su lame con un foro più grande
• Proteggere gli accessori da impatto, da urti e dal grasso

DURANTE L'USO

- Non forzare l'utensile (applicare una pressione leggera e continua per evitare un surriscaldamento delle punte

della lama e di fondere la plastica, se si sta tagliando plastica)

• Tenere le dita, le mani e le braccia lontane dalle lame rotative
• Se la lama dovesse bloccarsi, spegnere immediatamente l'utensile e staccare l'alimentazione; solo dopo aver fatto ciò rimuovere il pezzo incastrato
• Nel caso l'utensile si blocchi o di cattivo funzionamento elettrico o meccanico, spegnete subito l'utensile e staccate la spina
• Se durante un'operazione di lavoro viene danneggiato oppure troncato il cavo, non toccare il cavo ma estrarre immediatamente la spina dalla presa
• Non usare mai l'utensile se il cavo è danneggiato; sostituire con un cavo apposito disponibile presso i centri di assistenza.

DOPO L'USO

• Dopo aver spento l'utensile, non arrestare mai la rotazione dell'accessorio applicandovi una forza laterale
• Rimuovere parti tagliate o altre parti del pezzo dalla zona di taglio solo quando tutte le parti in movimento si sono fermate completamente
• la lama si scalda molto durante l'uso; non toccatela prima che si sia raffreddata
• Conservare l'utensile all'interno in un posto asciutto e chiuso a chiave, distante dalla portata dei bambini

SPIEGAZIONE DEI SIMBOLI PRESENTI SULL'UTENSILE

② Leggere il manuale di istruzioni prima dell'uso
③ Portare occhialoni di protezione e protezione dell'udito
④ Area pericolosa! Zona niente mani. Tenere mani, dita o braccia lontano da quest'area.
⑤ Doppio isolamento (non è necessario alcun cavo di terra)
⑥ Non gettare l'elettroutensile e le batterie con i rifiuti domestici

USO

- Montaggio

• Montare la manopola a tre razze sul retro ^8
• montare la manopola di blocco X nella parte anteriore del tavolo ⑨

- Posizione di trasporto/lavoro

Per il rilascio dell'utensile (posizione di lavoro)

• spingere la maniglia B verso il basso mentre si estrae il perno di bloccaggio C con l'altra mano ⑩a
• accompagnare lentamente la testa verso l'alto

Per il bloccaggio dell'utensile (posizione di trasporto)

- impostare l'angolo di smussatura a 0° (vedi Impostazione angolo di smussatura)

• impostare l'angolo inclinato a 45° a sinistra o a destra (vedere Impostazione angolo inclinato)
• premere la maniglia B verso il basso con una mano mentre si spinge il perno di blocco C con l'altra mano
• avvolgere il cavo di alimentazione
• usare la maniglia per il trasporto E per spostare l'utensile ⑩c

! non sollevare mai l'utensile prendendolo per la maniglia principale, o per il cavo di alimentazione

- Montaggio dell'utensile sulla superficie di lavoro ⑪

! per un utilizzo sicuro, fissare sempre l'utensile su una superficie di lavoro piana e stabile (p.es. un banco da lavoro)

• usare 4 fori di fissaggio F per fissare l'utensile con viti adatte alla superficie di lavoro
• l'utensile può anche essere fissato sulla superficie

di lavoro usando delle morse a vite normalmente in commercio

- in alternativa, si può montare l'utensile su un supporto per troncatrice

! leggere tutte le avvertenze e le istruzioni fornite con il supporto

- Aspirazione polvere/trucioli ⑫

- Montare il sacchetto della polvere G/aspirapolvere come illustrato

- svuotare regolarmente il sacchetto della polvere per ottimale raccolta della polvere

! tenete lontano il tubo dell'aspirapolvere dalla protezione inferiore o dalla zona di taglio

- Bloccaggio del pezzo ⑬

! per una sicurezza di funzionamento ottimale, bloccare sempre bene il pezzo con la morsa regolabile fornita

- non usare pezzi che siano troppo piccoli da bloccare

- per conoscere le dimensioni massime del pezzo, usare la tabella ⑭ come riferimento

- bloccare la morsa per il pezzo nel foro del supporto M usando la manopola N (su entrambi i lati dell'utensile)

- spingere bene il pezzo contro la guida R

- sbloccare la leva Q

- adattare la morsa sul pezzo

- bloccare bene il pezzo utilizzando la leva di blocco Q ! per alcune combinazioni di smussatura e inclinazione, o in funzione della dimensione del pezzo, potrebbe essere necessario l'uso di morsetti a vite disponibili in commercio anziché la morsa per il pezzo

- Impostazione degli angoli inclinati ⑮

allentare la maniglia di bloccaggio X

- tirare la leva con dente d'arresto Y

- ruotare il tavolo di taglio verso destra o verso sinistra e impostare l'angolo di inclinazione desiderato (da 0° a 47°) utilizzando l'indicatore Z

- rilasciare la leva Y

- serrare la manopola di bloccaggio X (senza stringerla troppo)

- per un'impostazione rapida e precisa di angoli usati di frequente (0°, 15°, 22.5°, 31.6°, 45°) la leva di sblocco con dente d'arresto si mette nelle posizioni corrispondenti

- Quando si regola la guida scorrevole

- allentare la manopola K per consentire lo scorrimento della(e) guida(e) J

- allentare ulteriormente K la manopola per consentire la rimozione / montaggio della(e) guida(e)

- serrare la manopola K per bloccare alla posizione desiderata

! controllare che questa sia fissata bene prima di utilizzare l'utensile

- impostazione degli angoli di smusso ⑯

! far scivolare la guida scorrevole verso sinistra

- allentare la manopola a tre razze ⑪b

- spostare la testa di taglio a sinistra fino a quando l'indicatore dell'angolo di smusso U non punterà all'angolo di smusso desiderato

- tenere la testa di taglio in questa posizione e serrare la manopola T

- Tagli composti ⑰

! rimuovere la guida scorrevole

- i tagli composti richiedono sia l'impostazione di un angolo inclinato che di un angolo sbieco

! effettuate sempre una prova su un pezzo di materiale di scarto

- Uso dell'utensile

- impostare l'utensile in posizione di lavoro

! accertarsi che il pezzo sia bloccato bene contro il tavolo di taglio e la guida R

- accendere l'utensile rilasciano il blocco AB e tirano l'interruttore generale AA ⑲

! non incrociare le braccia quando si utilizza la testa di taglio ^18 a

! l'utensile deve avere la massima velocità prima che la lama entri nel pezzo in lavorazione

! Se la protezione inferiore non si apre automaticamente, il che potrebbe verificarsi in determinate condizioni (ad es. con un pezzo molto vicino alla sua massima capacità), potrebbe essere necessario aprire la protezione manualmente ⑱b

- segare il pezzo con avanzamenti uniformi

- spegnere l'utensile rilasciando l'interruttore AA

- prima di guidare la testa di taglio leggermente verso l'alto assicurarsi che la lama sia completamente ferma

• Cambio della lama da sega ⑳

! estrarre la spina dalla presa

- prendete la chiave esagonale AC dall'alloggiamento AD

- tenere la protezione A in posizione aperta

- allentare la vite della piastra di protezione AF (non svitare la vite completamente) ⑳a

- ruotare la protezione A completamente all'indietro 20b

- premere il pulsante di blocco del perno AE e tenerlo premuto fino a quando non verrà rimosso il bullone della lama AG ruotando la chiave esagonale AC IN SENSO ORARIO (= nella stessa direzione della freccia stampata sulla lama)

! premete il pulsante AE del blocca alberino soltanto quando l'utensile è a riposo

- rilasciate il pulsante AE del blocca alberino

- rimuovere la flangia AH e la lama

! cambiare la lama con i denti e la freccia stampata sulla lama rivolti nella stessa direzione della freccia sulla protezione A

- montate la flangia AH ^20 c

- Premere il pulsante di blocco del mandrino AE e tenerlo premuto mentre si stringe il bullone della lama girando la chiave esagonale AC IN SENSO ANTIORARIO di 1/8 per un serraggio a mano (garantisce lo slittamento della lama quando incontra un'eccessiva resistenza, quindi riducendo il sovraccarico del motore e il contraccolpo della sega)

- serrare la vite della piastra di protezione AF

- Sostituzione dell'inserto del piano tavolo AI ⑳

Per sostituire un inserto del piano tavolo difettoso o consumato, procedere nel seguente modo:

! estrarre la spina dalla presa

- prendete la chiave esagonale AC dall'alloggiamento AD

- rimuovere tutte e 4 le viti come illustrato

- rimuiovere l'inserto del piano tavolo da sostituire sollevandolo prima nella parte anteriore e quindi estraendolo completamente

- posizionare il nuovo inserto del piano tavolo ! serrare bene tutte e 4 le viti

- Verifica/regolazione dell'allineamento della lama a 90° ②22 ! estrarre la spina dalla presa

• ruotare il tavolo di taglio nella posizione di troncatura a 0° e bloccarlo
• spostare la testa di taglio in posizione di smusso a 0°
• abbassare la testa di taglio e bloccarla
• verificare che vi sia un angolo di 90° fra la lama e il tavolo utilizzando una squadra

• se necessario, regolare l'allineamento della lama a 90° nel seguente modo:

• allentare la manopola a tre razze T

• regolare la vite V con una chiave per lame da 10 (non inclusa di serie)
• ricontrollare con una squadra
• resettare l'indicatore di smusso U a 0°

- Verifica/regolazione dell'allineamento della lama a 45° ②3! estrarre la spina dalla presa

• ruotare il tavolo di taglio nella posizione di troncatura a 0° e bloccarlo
• allentare la manopola a tre razze T
• spostare la testa di taglio a sinistra
• verificare che vi sia un angolo di 45° fra la lama e il tavolo utilizzando una squadra a 45°
• verificare che l'indicatore obliquo U si trovi sulla tacca di 45°

• se necessario, regolare l'allineamento della lama a 45° nel seguente modo:

• regolare la vite W con una chiave per lama da 10 (non inclusa di serie)

• ricontrollare con la squadra

- Verifica/regolazione dell'allineamento della guida a 90° ⑳

! estrarre la spina dalla presa

• ruotare il tavolo di taglio nella posizione di troncatura a 0° e bloccarlo
• abbassare la testa di taglio e bloccarla
• verificare che vi sia un angolo di 90° fra la lama e la guida S utilizzando una squadra (accertarsi che la squadra tocchi il corpo della lama e non ii suoi denti) ⑳a

• se necessario, regolare l'allineamento della guida a 90° nel seguente modo:

• allentare le 2 viti esagonali S ⑳b

• regolare la guida fino a quando la lama e la guida non toccheranno completamente la squadra
• serrare le 2 viti esagonali S
• resettare l'indicatore di smusso a 0° ^24 c

CONSIGLIO PRATICO

- Pezzi speciali

• supportare sempre le estremità libere di un pezzo lungo ②5
• accertarsi che i pezzi curvi o rotondi vengano posizionati di modo che non possano scivolare via ⑳

• sulla linea di taglio non deve esserci dello spazio fra il pezzo e la guida o il tavolo di taglio

• Se si lavora con modanature per il pavimento, si può utilizzare come riferimento l'illustrazione ⑳

• Posizionate la parte più rifinita del pezzo in lavorazione verso il basso

- Usate solo lame affiliate e del tipo suggerito

• la qualità di taglio è proporzionale al numero dei denti
• lame con denti riportati al carburo conservano l'affilatura 30 volte più a lungo

MANUTENZIONE / ASSISTENZA

• Tenere sempre puliti utensili e cavo (soprattutto le feritoie di ventilazione sulla parte posteriore del vano motore)
• Programmare una verifica regolare per accertarsi che la protezione inferiore stia funzionando correttamente. Pulire la protezione inferiore da eventuale polvere di taglio accumulata utilizzando un panno umido.

! prima di pulire estrarre la spina dalla presa

- Sollevare la protezione inferiore in posizione interamente aperta e rilasciarla; se non si chiude subito completamente andrebbe controllata da un centro di assistenza post-vendita per utensili SKIL

- Pulite la lama immediatamente dopo l'uso (specie da resina o colla)

! la lama si scalda molto durante l'uso; non toccatela prima che si sia raffreddata

• Se nonostante gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL
• inviare l'utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)
• Tenere presente che danni causati da sovraccarico o utilizzo improprio sono esclusi dalla garanzia (per la condizioni di garanzia SKIL, visitare il sito www.skil.com o contattare il proprio rivenditore)

TUTELA DELL'AMBIENTE

- Non gettare l'elettroutensile, le batterie, gli accessori e l'imballaggio con i rifiuti domestici (solo per Paesi UE)

• secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, gli elettroutensili esausti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatibile
• il simbolo® vi ricorderà questo fatto in fase di smaltimento

RUMOROSITÀ

• Misurato secondo EN 62841 il livello di pressione sonora di questo utensile è di 99 dB(A) e il livello di rumorosità è di 108 dB(A) (incertezza K = 3 dB)

• Il livello di emissione di rumorosità è stato misurato secondo un test standardizzato stabilito dalla norma EN 62841; questo valore potrebbe essere utilizzato per mettere a confronto due utensili e come valutazione preliminare di esposizione al rumore quando si utilizza l'utensile per le applicazioni menzionate

• se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente

• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

H
