Тип на производ	Радијална митра пила
Марка	Skil
Модел	1305 AA
Опсег на агол на митра	-47° до +47°
Опсег на агол на косо сечење	0° до 45°
Напојување	230 V ~ 50 Hz
Номинална моќност	1500 W (проценка)
Брзина на празен од	4800 врт/мин (проценка)
Дијаметар на сечилото	254 mm (10 инчи)
Отвор на сечилото	30 mm (проценка)
Тежина	18 kg (проценка)
Димензии (Д x Ш x В)	600 x 500 x 400 mm (проценка)
Максимален капацитет на сечење (при 0° митра и 0° косо)	90 x 90 mm (проценка)
Главни функции	Прави сечења, пресеци, митра, коси и комбинирани сечења
Безбедносни уреди	Долен штит, горна заштита, безбедносна рачка, кочница на сечилото
Систем за вшмукување	Интегрирана кеса за прав и излез за правосмукалка
Стегање на работното парче	Интегрирана прилагодлива стега
Водилка за лизгање	Да, прилагодлива
Одржување	Редовно чистење на капакот, отворите и сечилото; проверка на долниот штит
Поправливост	Резервни делови достапни преку овластени сервисни центри на Skil
Гаранција	Според општите услови на Skil

Frequently Asked Questions - 1305 AA SKIL

Како да го сменам сечилото на пилата?

Исклучете го алатот. Отворете го заштитниот капак, блокирајте го вратилото со копчето AE, одвртете го завртката на сечилото AG во насока на часовникот со шестоаголниот клуч AC. Отстранете го приклучокот AH и сечилото. Поставете го новото сечило почитувајќи ја насоката на ротација означена со стрелката. Завртете го завртката спротивно на часовникот за дополнителни 1/8 од кругот по блокирањето.

Како да го подесам аголот на митра?

Олабавете ја рачката за заклучување X и притиснете ја рачката за ослободување на засекот за митра Y. Свртете ја масата до саканиот агол (0° до 47°) читајќи го индикаторот Z. Отпуштете го Y и затегнете го X. За вообичаените агли (15°, 22.5°, 31.6°, 45°), рачката автоматски се заклучува.

Како да го подесам аголот на косо сечење?

Поместете ја водилката за лизгање налево. Олабавете го копчето T со три краци. Наклонете ја раката на алатот налево до саканиот агол (0° до 45°) следејќи го индикаторот U. Држете ја позицијата и затегнете го T.

Како да го исчистам алатот?

Секогаш исклучувајте го пред чистење. Редовно чистете ги отворите за вентилација на задниот дел на моторот, долниот штит (со влажна крпа) и сечилото по употреба (почекајте да се излади). Проверете дали долниот штит правилно се затвора; ако има дефект, контактирајте сервисен центар на Skil.

Може ли да користам сечила од брзорезен челик (HSS)?

Не, никогаш не користете сечила од брзорезен челик (HSS). Користете само сечила кои го исполнуваат стандардот EN 847-1, со отвор кој одговара на вратилото. Сечилата мора да бидат наострени и во добра состојба.

Како да ја транспортирам пилата?

Подесете го аголот на косо на 0° и аголот на митра на 45° (лево или десно). Притиснете ја рачката B и повлечете го клипот за заклучување C за да ја спуштите главата. Намотајте го кабелот. Користете ја рачката за носење E; никогаш не носете го алатот за главната рачка или кабелот.

Зошто моето сечење не е право?

Проверете го порамнувањето на сечилото на 90° и 45° следејќи ги процедурите за подесување во упатството. Осигурете се дека работното парче е цврсто прицврстено и дека водилката за лизгање е правилно поставена. Користете добро наострено сечило соодветно за материјалот.

Како да ја заменам подвижната плоча?

Исклучете го алатот. Отстранете ги четирите завртки на подвижната плоча AI со шестоаголниот клуч. Подигнете ја старата плоча од предната страна и повлечете ја. Поставете ја новата плоча и цврсто затегнете ги четирите завртки.

Може ли да го користам овој алат за сечење метал?

Не, оваа пила е наменета само за сечење дрво или слични материјали. Сечењето на обоени метали може да го оштети алатот и да создаде ризици за безбедност.

Која заштитна опрема треба да носам?

Секогаш носете заштитни очила, антифони и ракавици. Користете маска за прашина при сечење дрво кое произведува ситни честички. Избегнувајте широка облека и накит.

КОРИСНИЧКИ ПРИРАЧНИК 1305 AA SKIL

• Овој алат е наменет да се користи како стационарна машина за пресеци на дрво по должна и попреку со прави засекувања, но и за пресеци под агол (можни се хоризонтални засеци од -47° до +47°, како и вертикални засеци под агол од 0° до 45°)
• Внимателно прочитајте го и зачувајте го ова упатство за ракување ②
• Овој алат не е наменет за професионална употреба
• Користете го алатот само ако е правилно и целосно составен (имајте предвид дека Skil не може да биде одговорен за оштетување на алатот и/или лични поведни коишто потекнуваат од неправилно составување на алатот)

ТЕХНИЧКИ ПОДАТОЦИ①

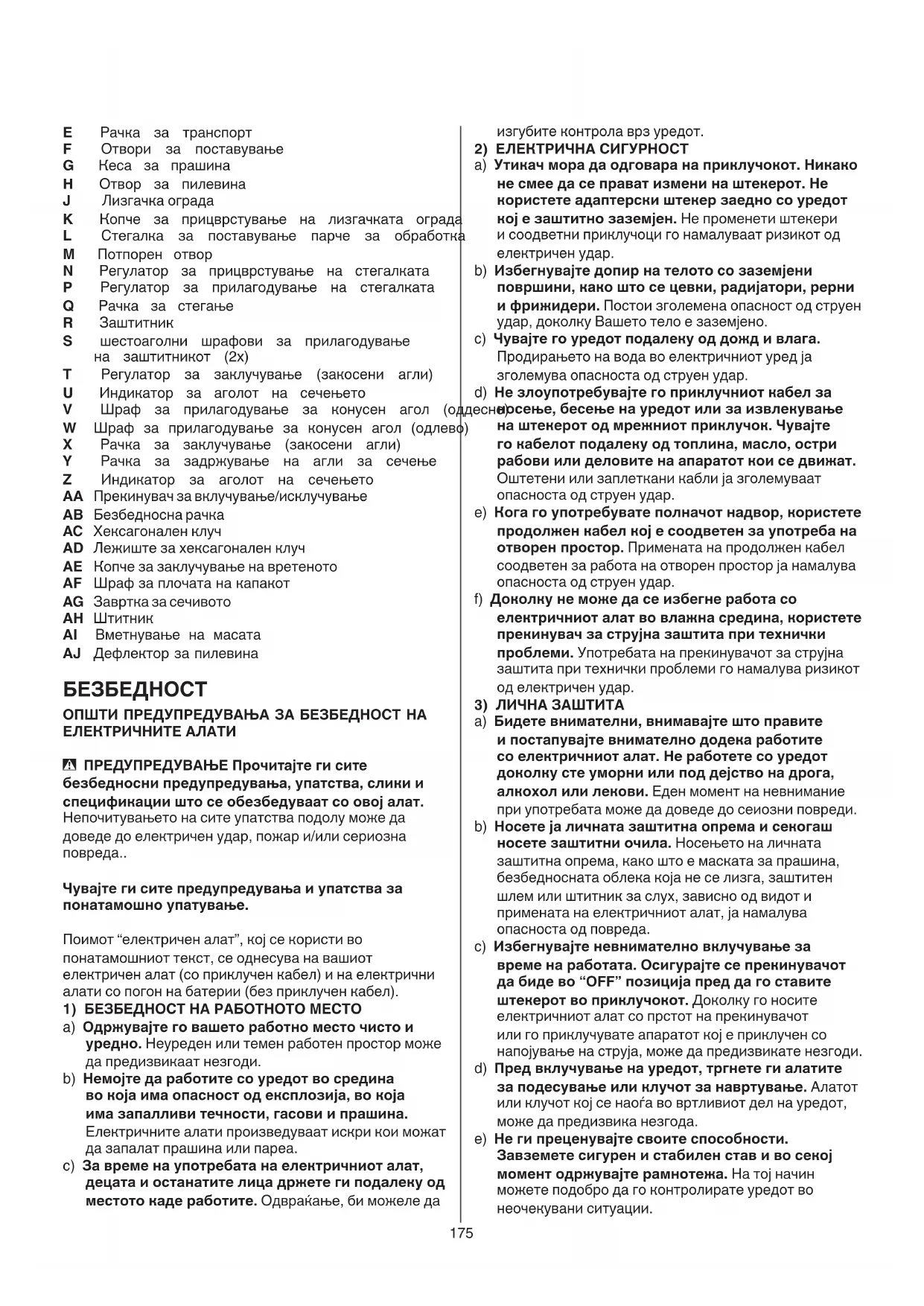

ЕЛЕМЕНТИ НА АЛАТОТ⑦

A Долен штитник
В Рачка на прекинувачот
С Клин за заклучување при транспорт
D Горен штитник

E Рачка за транспорт

F Отвори за поставување

G Keca за прашина

Н Отвор за пилевина

J Лизгачка ограда

К Копче за прицврстување на лизгачката ограда

L Стегалка за поставување парче за обработка

М Потпорен отвор

N Регулатор за прицврстување на стегалката

Р Регулатор за прилагодување на стегалката

Q Рачка за стегање

R Заштитник

S шестоаголни шрафови за прилагодување на заштитникот (2x)

Т Регулатор за заклучување (закосени агли)

U Индикатор за аголот на сечењето

V Шраф за прилагодување за конусен агол (одд

W Шраф за прилагодување за конусен агол (одлево)

X Рачка за заклучување (закосени агли)

У Рачка за задржување на агли за сечење

Z Индикатор за аголот на сечењето

AA Прекинувач за включување/исклучување

АВ Безбедносна рачка

AC Хексагонален клуч

AD Лежиште за хексагонален клуч

AE Копче за заклучување на вретеното

AG Завртка за сечивото

АН Штитник

AI Вметнување на масата

AJ Дефлектор за пилевина

БЕЗБЕДНОСТ

ОПШТИ ПРЕДУПРЕДУВАЊА ЗА БЕЗБЕДНОСТ НА ЕЛЕКТРИЧНИТЕ АЛАТИ

ПРЕДУПРЕДУВАЊЕ Прочитајте ги сите

безбедносни предупредувања, упатства, слики и спецификации што се обезбедуваат со овој алат.

Непочитувањето на сите упатства подолу може да доведе до електричен удар, пожар и/или сериозна повреда..

Чувајте ги сите предупредувања и упатства за понатамошно упатување.

Поимот “електричен алат”, кој се користи во понатамошниот текст, се однесува на вашиот електричен алат (со приключен кабел) и на електрични алати со погон на батерии (без приключен кабел).

a) Одржувајте го вашето работно место чисто и уредно. Неуреден или темен работен простор може да предизвикаат незгоди.

b) Немојте да работите со уредот во средина во која има опасност од експлозија, во која има запалливи течности, гасови и прашина. Електричните алати произведуваат искри кои можат да запалат прашина или пареа.

с) За време на употребата на електричниот алат, децата и останатите лица држете ги подалеку од местото каде работите. Одвраќање, би можеле да

изгубите контрола врз уредот.

2) ЕЛЕКТРИЧНА СИГУРНОСТ

a) Утикач мора да одговара на приклучокот. Никако не смее да се прават измени на штекерот. Не користете адаптерски штекер заедно со уредот кој е заштитно заземјен. Не променети штекери и соодветни прилучоци го намалуваат ризикот од електричен удар.

b) Избегнувајте допир на телото со заземјени површини, како што се цевки, радијатори, rerни и фрижидери. Постои зголемена опасност од струен удар, доколку Вашето тело е заземјено.

с) Чувајте го уредот подалеку од дожд и влага. Продирањето на вода во електричниот уред ја зголемува опасноста од струен удар.

d) Не злоупотребувајте го приключниот кабел за еснерсење, бесење на уредот или за извлекување на штекерот од мрежниот приклучон. Чувајте го кабелот подалеку од топлина, масло, остри рабови или деловите на апаратот кои се движат. Оштетени или заплеткани кабли ја зголемуваат опасноста од струен удар.

e) Кога го употребувате полначот надвор, користете продолжен кабел кој е соодветен за употреба на отворен простор. Примената на продолжен кабел соодветен за работа на отворен простор ја намалува опасноста од струен удар.

f) Доколну не може да се избегне работа со електричниот алат во влажна средина, користете прекинувач за струјна заштита при технички проблеми. Употребата на прекинувачот за струјна заштита при технички проблеми го намалува ризикот од електричен удар.

3) ЛИЧНА ЗАШТИТА

a) Бидете внимателни, внимавајте што правите и постапувајте внимателно додека работите со електричниот алат. Не работете со уредот доколку сте уморни или под дејство на дрога, алкохол или лекови. Еден момент на невнимание при употребата може да доведе до сеиозни повреди.

b) Носете ја личната заштитна опрема и секогаш носете заштитни очила. Носењето на личната заштитна опрема, како што е маската за прашина, безбедносната облека која не се лизга, заштитен шлем или штитник за слух, зависно од видот и примената на електричниот алат, ја намалува опасноста од повреда.

с) Избегнувајте невнимателно вклучување за време на работата. Осигурајте се прекинувачот да биде во "OFF" позиција пред да го ставите штекерот во приключокот. Доколку го носите електричниот алат со прстот на прекинувачот или го прилучувате апаратот кој е приключен со напојување на струја, може да предизвикате незгоди.

d) Пред вклучување на уредот, тргнете ги алатите за подесување или клучот за навртување. Алатот или клучот кој се наоға во вртливиот дел на уредот, може да предизвика незгода.

e) Не ги преценувајте своите способности. Завземете сигурен и стабилен став и во секој момент одржувајте рамнотежа. На тој начин можете подобро да го контролирате уредот во неочекувани ситуации.

f) Носете соодветна облека. Не носете широка облека или накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови.
g) Доколку може да се монтираат направи за вшмукување и фајање прашина, проверете дали се включени и дали можат исправно да се користат. Примената на овие направи ја намалува опасноста од прашината.
h) Не дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при неговото користење. Невнимателно движење може да предизвика сериозни повреди во дел од секунда.
4) ВНИМАТЕЛНА УПОТРЕБА И РАКУВАЊЕ СО ЕЛЕКТРИЧНИТЕ АЛАТИ
a) Не го преоптеретувајте уредот. При вашата работа користете го предвидениот електричен алат за таа употреба. Со соодветниот електричен алат ќе работите подобро и посигурно во наведената функционална област.
b) Не користете електричен алат чиј прекинувач е неисправен. Електричниот алат кој повеće не може да се вклучува и исклучува е опасен и мора да се поправи.
с) Исключете го електричниот алат од струја и/или извадете го комплетот со батерии, ако се одделува, пред да правите некакви прилагодувања, менувате дополнителна опрема или да го складирате електричниот алат. Со овие мерки на внимателност ће се избегне невнимателното включување на уредот.
d) Тргнете го електричниот алат кој не го користите од допирот на децата. Не допуштајте работа со уредот на лица кои не се запознаени со него или кои го немаат прочитано ова упатство. Електричните алати се опасни доколку со нив работат неискусни лица.
e) Одржувајте го електричниот алат и дополнителната опрема. Имајте контрола околу тоа дали движечките делови на уредот работат беспрекорно и дали не се заглавени, дали деловите се скршени или оштетени до таа мерка што не може да се обезбеди функционирање на уредот. Пред примената, овие оштетени делови треба да се поправат. Причина за многу незгоди е лошо одржуваниот електричен алат.
f) Алатите за сечење одржувајте ги остри и чисти. Внимателно одржуваните алати за сечење со остри очтрици помалку ће се заглавуваат и со нив работата ће биде полесна.
g) Електричниот алат, прибор, работни алати итн., треба да ги користите според овие упатства, и на начин кој е опишан за соодветниот тип на уред. При тоа, земете ги предвид работните услови и работата која се извршува. Употребата на електричните алати за други цели кои не се предвидени, може да предизвика опасни ситуации.
h) Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат

безбедно ракување и контрола на алатот во неочекувани ситуации.

5) СЕРВИСИРАЊЕ

a) Електричниот алат сервисирајте го нај квалификувано лице кое користи само идентични резервни делови. Со ова се обезбедува безбедно одржување на електричниот алат.

• Аголните пили се наменети за сечење дрво или производи слични на дрво, тие не можат да се користат со абразивни тркала за сечење на материјали што содржат железо, како што се решетки, прачки, столпчиња, итн. Абразивната прашина предизвикува заглавување на подвижните делови, како што е долниот штитник. Искрите од абразивно сечење Ѽе го изгорат долниот штитник, делот што се отсекува и другите пластични делови.
• Користете стеги за парчето за обработка секогаш кога тоа е можно. Ако го држите работното парче со рака, секогаш мора раката да ви биде најмалку 100 mm оддалечена од двете страни на сечилото на пилата. Не користете ја оваа пила за сечење парчиња што се премногу мали и не можат безбедно да се стегнат или да се држат со рака Ако вашата рака е поставена премногу близу до сечилото на пилата, постои зголемен ризик од повреда при контакт со сечилото.
• Работното парче мора да биде статично и фатено со стега или да се држи потпрено и на оградата и на масата. Не ставајте го работното парче за обработка во сечилото или немојте „слободно“ да го сечете на кој било начин Неприцврстените или подвижните работни парчиња може да бидат отфрлени со голема брзина, предизвикувајки повреда.
• Туркајте ја пилата нанапред низ работното парче. Не повлекувајте ја пилата наназад низ работното парче. За да направите рез, подигнете ја главата на пилата и поставете ја над работното парче без сечење, включете го моторот, притиснете ја главата на пилата надолу и туркајте ја пилата нанапред низ работното парче Ударот при сечење со повлекување наназад најверојатно ће предизвика сечилото на пилата да се качи на горниот дел од работното парче и насилно да го отфрли склопот на сечилото кон операторот.
• Никогаш поставувајте ја раката преку предвидената линија за сечење или пред или зад сечилото на пилата „Вкрстеното“ држење на работното парче, т.е. држењето на работното парче на десно од сечилото на пилата со левата рака или обратно е многу опасно.
• Не посегнувајте зад оградата со ниту една рака поблиску од 100 mm од која било страна на сечилото на пилата за да отстраните остатоци од дрво или заради која било друга причина додека сечилото се врти Близината на сечилото на пилата што се врти до вашата рака може да не е очигледна и можете да бидете сериозно повредени.
• Проверете го вашето работно парче пред да го исечете Ако работното парче е свиено или искривено, затегнете го со надворешното свиено лице кон оградата. Секогаш осигурите се дека нема празнина помеѓу работното парче,

оградата и масата по должината на линијата на сечење Свиените или искривени работни парчиња можат да се извртат или да се поместат и може да предизвикаат врзување за сечилото на ротирачката пила при сечење. Не треба да има шајки или страни предмети во работното парче.

- Не користете ја пилата се додека не ги тргнете од масата сите алатки, остатоци од дрво и сл., освен работното парче Малите остатоци или лабавите парчиња дрво или другите предмети што имаат контакт со ротирачкото сечило може да бидат отфрлени со голема брзина.

- Сечете само едно работно парче во исто време Повеќе работни парчиња поставени едно врз друго не можат да бидат соодветно стегнати или ограничени и може да се врзат со сечилото или да се поместуваат за време на сечењето.

- Осигурите се дека аголната пила е монтирана или поставена на нивелирана, цврста работна површина пред употреба. Нивелираната и цврста работна површина го намалува ризикот аголната пила да стане нестабилна.

- Планирајте ја вашата работа! Секој пат нога ће го промените аголот на сечење или поставувањето на аголот на закосеност, проверете дали е правилно прилагодена прилагодливата ограда за да го поддржува работното парче и дека нема да го попречува сечилото или системот на штитници Без включување на алатката на „ON“ и без работно парче на масата, поместете го сечилото на пилата за целосно симулиран рез за да се осигурате дека нема да има попреченост или опасност од сечење на оградата.

- Обезбедете соодветна поддршка кано што се проширувања на масата, потпорни конструкции и сл. за работно парче кое е пошироко или подолго од горниот дел од масата. Работните парчиња подолги или пошироки од масата за аголна пила може да се превртат ако не се безбедно прицврстени. Ако се превртат отсечените парчиња или работното парче, може да го подигнат долниот штитник или да бидат отфрлени од ротирачкото сечило.

- Не користете друго лице нако замена за продолжеток на масата или како дополнителна поддршка Нестабилната поддршка на работното парче може да предизвика врзување на сечилото или поместување на работното парче за време на операцијата за сечење, повлекувајки ве вас и помощникот во ротирачкото сечилото.

- Отсеченото парче не смее да се заглави или да биде притиснато со што било врз ротирачкото сечилото на пилата Ако е заробено, т.е. со употреба на ограничувачи за должината, отсеченото парче може да се залепи на сечилото и да биде насилно отфрлено.

- Секогаш користете стега или прицврстувач дизајниран за правилно поткрепување на кружен материјал, како што се прачки или цевки Прачките имаат тенденција да се тркалаат додека се сечат, предизвикувајки сечилото да „гризе“ и да го влече работното парче со раката во сечилото.

- Оставете го сечилото да достигне целосна брзина пред да има контакт со работното парче Ова ње го намали ризикот од отфрлање на работното парче.

• Ако работното парче или сечилото се заглават, исключете ја аголната пила. Почекајте сите подвижни делови да застанат и исключете го приключокот од изворот на напојување и/или извадете ја батеријата. Потоа, работете на ослободување на заглавениот материјал Продолженото сечење со пилата со заглавено работно парче може да предизвика губење на контролата или оштетување на аголната пила.
• По завршување на сечењето, ослободете го прекинувачот, држете ја главата на пилата надолу и почекајте да се запре сечилото пред да го отстраните отсеченото парче. Опасно е да посегнувате со раката во близина на сечилото.
• Држете ја рачката цврсто кога правите пожлебување или кога го ослободувате прекинувачот пред главата на пилата да биде целосно во спуштена положба Дејството на сопирање на пилата може да предизвика главата на пилата одеднаш да се повлече надолу, предизвикувајки ризик од повреда.

- Налети на струја доведуваат до кратктотрајни падови на напопнот; под неповолни услови на напојување може да биде оштетена другата опрема (доколку имоенданцијата на напојување со електрична енергија е помала од 0,33 ома, не постои можност да дојде до нарушувања); доколку ви е потребно дополнително објаснување, можете да се обратите до локалната служба за снабдување со електрична енергија

ОПШТИ

• Користете го овој алат само за сечење дрво
• Секогаш проверувајте напонот да е ист со оној кој е назначен на плочката на алатот
• Немојте да стоите на алатот или на неговата подлога Може да дојде до сериозна повреда ако алатката се преврти или ако случајно дојде до контакт со алатката за сечење. Не чувајте материјали на алатката или во нејзина близина доколку е потребно да стоите на алатот или на неговата подлога за да ги достигнете.
• Обезбедете се алатот да е ислучен од струја пред да вршите било какво подесување или замена на приборот
• Секогаш исклучувајте го приклучокот од изворот на напојување пред да ја транспортирате аголната пила Исключете го приклучокот, спуштете го склопот на долниот дел на главата и заклучете го во положба, користете ја рачката за носење и една од вдлабнатините за раката во основата на пилата.
• Не оставајте ја алатката додека не запре целосно
• Кога сечете работни парчиња со неправилна форма, испланирајте ја вашата работа за парчето да не се лизне и да не го притисне сечилото и да не ви биде истргнато од раката
• Овој алат не треба да го користат лица под 16 години
• Овој алат не е подесен за сечење во присуство на влага

КОРИСТЕЊЕ НА ОТВОРЕНО

- Кога го користите на отворено, поврзете го алатот преку осигурувач за струја (FI) за погрешно напојување во струја за прекинување со максимум 30 mA и користете продолжен кабел којшто е

наменет за употреба на отворено и опремен со водоотпорен приклучок

ПРЕД УПОТРЕБА

• Продолжениот кабел кој го користите, мора да биде сосема одмотан и безбеден, со капацитет од 16 А
• Носете заштитни очила, заштита за ушите, и заштитни ракавици
• Прашината од материјали како боја која содржи олово, некои видови дрво, минерали и метали, може да биде штетна за здравјето (контактот со прашината или нејзиното вдишување може да шредизвика алергии и/или болести на дишните органи за оној кој работи со алатот или лујето во близина); носете масна за прашина и работете со правосмукалки доколку можете да ги поврзете
• Некои видови на прашина се канцерогени (како на пример прашината од даб или бука), особено заедно со адитиви за одржување на дрвото; носете масна за прашина и работете со правосмуналки доколку можете да ги поврзете
• Следете ги процедурите на вашата земја за прашината која се јавува како резултат од материјалите со кои работите
• Не обработувајте никанов материјал кој содржи азбест (азбестот важи за предизвикувач на рак)
• Никогаш не користете електричен алат без оригинален систем за заштита
• Проверете ја заштитата дали е правилно затворена пред секоја употреба
• Не вклучувајте го циркуларот ако заштитата не се движи слободно и веднаш се затвора
• Никогаш не стегајте ниту не врзувајте за заштитата во отворена позиција
• Никогаш не користете го алатот без подметок за масата. Заменете оштетен или изабен подметок за масата
• Пред да почнете со сечење, отстранете ги сите пречки на и под местото каде сечете
• Избегнувајте оштетувања од штрафови, шајки и други предмети во местото каде работите; тргнете ги пред да почнете со работа

ПРИБОР

• Никогаш не користете дискови за оштрење/сечење со овој електричен алат
• SKIL може да признае гаранција само доколку е користен соодветен прибор кој може да се набаво во сите SKIL продавници
• За поставување и користење на приборите кои не се SKIL погледнете го упатството на производителот
• Користете само листови за пила, кои одговараат на наведените податоци во ова упатство за употреба или се проверени според EN 847-1 и се соодветно означени
• Користете само прибор чија дозволена брзина е во најмала рака еднаква на најголемата брзина при празен од на електричниот алат
• никогаш не користете сечила за пили направени од брзоротирачки челик (HSS)
• Не користете сечиво што е напукнато, деформирано или тапо
• Користете ги само сечивата за пили со дијаметар на отворот којшто се вклопува на ободот на алатот без да се мрда; никогаш не користете редуктори или адаптери за сечива од пили за големи отвори
• Заштитете го приборот од потреси, удари и масни површини

• Не применувајте сила врз алатот (применете лесен и континуиран притисок за да избегнете прегревање на врвовите на сечивата и во случај на сечење пластика, топење на пластичниот материјал)
• Чувајте ги прстите, дланките и рацете подалеку од ротирачкото сечиво на циркуларот
• Ако се блокира сечивото, веднаш исключете го алатот и прекинете го напојувањето; дури тогаш извадете го парчето што го пробивате
• Во случај на атипично однесување или непознати звуци, веднаш исключете го алатот и извлечете го штекерот од електричниот приклучок
• Ако кабелот се оштети или пресече за време на работата, веднаш исключете го и не го допирајте
• Никогаш не користете го алатот кога кабелот е оштетен; тој мора да се замени со специјално подготвен кабел достапен преку организацијата на услуги.

ПО УПОТРЕБА

• По ислучувањето на електричниот алат, никогаш не го запирајте вртењето на приборот со користење на странична сила
• Тргајте ги отсечените делови или другите парчиња од работниот материјал кога деловите што се движат ће се смират сосема
• сечивото многу се вжештува во текот на работата. Не допирајте го пред да се излади
• Чувајте ја машината во затворен простор на суво и затворено место и подалеку од дофат на деца

ОБЈАСНУВАЊЕ ЗА СИМБОЛИТЕ ЗА АЛАТОТ

② Пред употреба прочитајте го прирачникот за употреба
③ Носете заштитни очила и заштита за ушите
④ Опасна област! Зона каде не се ставаат рацете. Држете ги дланките, прстите или рацете подалеку од оваа област.
⑤ Двојна изолација (не е потребна заземна жица)
⑥ Не се ослободувајте од електични алати и батерии во домашниот отпад

УПОТРЕБА

- Составување

• склопете го копчето со три краци на задната страна ⑧
• склопете го копчето за заклучување на аголот X во предниот дел на масата⑨

- Позиција при транспорт/работа

За ослободување на алатот (работна позиција)

- Притиснете ја рачката В надолу со едната рака додека ја извлекувате иглата за заклучување С со другата рака ^10 а

- водете го склопот на главата полека нагоре за обезбедување на алатот (позиција за транспорт)

• поставете го аголот на закосеност на 0° (видете Поставување агол на закосеност)
• Поставете го аголот на сечење на 45° лево или десно (видете Поставување на аголот на сечење)
• притиснете ја рачката В надолу со едната рака додека со другата рака ја притискате иглата за заклучување С

- намотајте го кабелот за напојување

- користете ја рачката за транспорт E за носење на алатката ⑩с

! никогаш не кревајте ја алатката држејки ја главната рачка или кабелот за напојување

- Поставување на алатот на работната површина ⑪

! за безбедно ракување, секогаш поставувајте го алатот врз рамна и стабилна работна површина (на пр. работна подлога)

- употребете ги 4 отвори за поставување F за прикачување на алатот и соодветните шрафови на работната површина

- може и да го стегнете алатот за работната површина со комерцијално достапни стегалки со шрафови

- алтернативно, алатот може да се монтира на држач за аголна пила

! прочитајте ги сите предупредувања и упатства включени во држачот за пила

• Вадење прашина/честички ⑫

- поставете вреја за пилевина G/правосмукалка како што е илустрирано

- празнете ја редовно кесата за прашина за да постигнете оптимално собирање на прашината

! никогаш не дозволувајте цревото на правосмукалката да дојде во допир со долниот заштитен механизмам или со операцијата на сечење

• Стегање на парчето за обработка ⑬

! за оптимално безбедна работна средина, сеногаш цврсто стегнете го парчето за обработка со доставените прилагодливи стеги

- не работете со парчиња што се премногу мали за стегање

- за максимальните димензии на парчето, користете ја масата ⑭ како референца

- прицврстете ја стегата на работното парче во потпорната дупка М со копчето N (од двете страни на алатот)

- притиснете го работното парче цврсто до заштитата R

- отключете ја рачката Q

- прилагодете ја стегата на работното парче

- цврсто затегнете го работното парче со заклучување на рачката Q

! за некои комбинации на агол на сечење и агол на заносеност, или во зависност од големината на работното парче, може да биде потребно да се користат комерцијално достапни стеги со завртки наместо стегата на работното парче

- Поставување агли за засекување ⑮

- олабавете ја рачката за заклучување X

- повлечете ја рачката за ослободување на агли за сечење Y

- завртете ја табелата за пила на лево или на десно и поставете го саканиот агол на сечење (од 0° до 47°) со употреба на индикаторот Z

- рачка за ослободување Y

- затегнете ја рачката за заклучување X ((не ја затегнувајте рачката премногу цврсто))

- за брзо и прецизно поставување на често користените агли на сечење (0 °, 15 °, 22,5 °, 31,6 °, 45 °), рачката за задржување на агли за сечење кликнува на место во соодветните позиции

- Прилагодување на лизгачката ограда

- олабавете го копчето К за да се овозможи лизгање на оградата(-ите) J

- дополнительно олабавете го копчето К за да се овозможи отстранување/монтажа на оградата(-ите)

- затегнете го копчето К за да ја обезбедите посакуваната позиција

! проверете дали лизгачката ограда е цврсто прицврстена пред да ракувате со алатката

- Поставување агли на закосеност ⑯

! лизнете ја лизгачката ограда налево

- олабавете го копчето со три краци ⑪6b

- вртете ја главата на пилата на лево додека индикаторот за агол на закосеност U не покаже кон посакуваниот агол на закосеност

- држете ја главата на пилата во оваа положба и затегнете го копчето Т

- Сложени пресеци ⑰

! отстранете ја лизгачката ограда

- сложените пресеци се прават и со поставување на агол на засекување и на аголот за забодување

! секогаш прво испробајте на парче стар материјал

- Работа со алатот

- поставете го алатот во работната положба

! проверете дали парчето за обработка е цврсто стегнато на таблата за сечење и до заштитата R

- включете ја алатката преку ослободување на заклучувањето АВ и повлекување на главниот прекинувач АА ⑲

! не прекrstувајте ги рацете кога ракувате со главата на пилата ^18 а

! електричниот алат би требало да се наоға во полна брзина пред сечилото да дојде во допир со местото каде се работи

! ако долниот штитник не се отвори автоматски, што може да се случаи под одредени услови (на пр. работно парче кое е многу близу до максимальниот капацитет), можеби ће треба да го отворите штитникот рачно ⑱b

- сечете низ парчето за обработка со еднакво напредување

- исключете го алатот со пуштање на прекинувачот АА

- почекајте додека пилата не дојде до целосен застој пред да ја насочите главата на пилата полека нагоре

! извлечете го приклучокот ако кабелот

- земете хексагонален клуч AC од складот AD

- држете го штитникот А во отворена положба

- олабавете ја завртката на табличката за покривање AF (не одвртувајте ја завртката целосно) ⑳a

- ротирајте го штитникот А целосно наназад20b

- притиснете го копчето за заклучување АЕ и држете го додека ја отстранувате навртката за разлабавување на сечивото АГ еден круг со инбус АС ВО ПРАВЕЦ НА СТРЕЛКИТЕ НА ЧАСОВНИКОТ (= во истиот правец како и стрелката отпечатена на сечивото)

! копчето за заклучување на вретеното АЕ притиснете го кога електричниот алат целосно їе застане

- пуштете го кочето за заклучување на вретеното АЕ

- извадете ги крилцето АН и сечивото

! сменете го сечивото за циркуларот со запците и стрелката отпечатена на сечивото насочени во ист правец како и стрелката на штитникот А

• поставете штитник АН ^40 с
• притиснете го копчето за заклучување на вретеното АЕ и држете го притиснато додека ја прицврстувате завртката на сечилото со вртење на инбусот АС НА ЛЕВО за 1/8 вртења по што треба да затегнете со прстите (така се осигурува лизгањето на сечилото на пилата кога ће дојде до прекумерен отпор и оптеретување на моторот и повратен удар на пилата)
• затегнете го шрафот за плочата на капакотAF

- Замена на додаток за масата AI ②1

Заменете оштетен или изабен додаток за масата како што следи:

! извлечете го приклучокот ако кабелот

• земете хексагонален клуч AC од складот AD
• извадете ги сите 4 шрафови како што што е посочено
• извадете го стариот додаток за таблата прво со подигање однапред и потоа со комплетно извлекување
• ставете го новиот додаток за масата

! цврсто затегнете ги сите 4 шрафови

- Проверка/прилагодување за 90° на сечивото ②22 ! извлечете го приклучоют ако кабелот

• завртете ја масата за пила во положба од 0°
  спрема аголот за сечење и заклучете ја на место
• завртете ја главата на пилата во положба на агол на закосеност од 0°

• спуштете ја главата на пилата и заклучете ја на место

• проверete го аголот од 90° меѓу сечивото и масата со квадрат

• ако е неопходно, прилагодете го порамнувањето на сечивото на 90° како што следи:

• разлабавете го регулаторот со три крака Т

• прилагодете ја завртката V со клуч за сечило 10 (не е стандартно включен)
• повторно проверете со квадрат
• ресетирајте го индикаторот за агол на закосеност U на 0°

- Проверка/прилагодување за 45° на сечивото ②3 ! извлечете го приклучокот ако кабелот

• завртете ја масата за пила во положба од 0° спрема аголот за сечење и заклучете ја на место
• разлабавете го регулаторот со три крака Т
• свртете ја главата на пилата на лево
• проверete го аголот од 45° меѓу сечивото и масата со квадрат за засекување
• проверete дали индикаторот за забодување U е на обележувањето за 45°

• ако е неопходно, прилагодете го порамнувањето на сечивото на 45° како што следи:

• прилагодете ја завртката W со клуч за сечилото 10 (не е включен стандартно)

• повторно проверете со квадрат за агол на сечење

- Проверка/прилагодување за 90° на порамнувањето за заштитата ②4

! извлечете го приклучокот ако кабелот

- завртете ја масата за пила во положба од 0° спрема аголот за сечење и заклучете ја на место

• спуштете ја главата на пилата и заклучете ја на место
• проверete дали има агол од 90° помеѓу сечилото и оградата S со квадрат (осигурете се дека квадратот има контакт со телото на сечилото на пилата, а не со нејзините запци) ②4a
• ако е неопходно, прилагодете го порамнувањето на заштитата од 90° како што следи:
• разлабавете ги 2 шестоаголни шрафови S ^24 b
• прилагодете ја заштитата така што сечивото и заштитата целосно да се допираат со квадратот
• затегнете ги 2 шестоаголни шрафови S
• ресетирајте го индикаторот за агол на сечење на 0 ° ^24 с

СОВЕТИ ЗА ПРИМЕНА

- Специјални парчиња за работа

• секогаш потпирајте ги слободните краеви на долгото парче за работа ^25
• проверете дали закосените или тркалезните парчиња за работа се особено обезбедени од лизгање ②6

• не смее да има процеп кај линијата за сечење меѓу парчето за обработка и заштитата или масата со циркуларот

• При работа со подни шаблони, сликата ⑳ може да се користи како референца

• Добрата страна на обработката секогаш вртете ја надолу, за да обезбедите минимално кршење на материјалот

• Користете само остри сечила, од соодветен вид

• квалитетот на сечењето се подобрува со бројот на запците

• сечилата со карбиден врв остануваат остри 30 пати подолго од обичните сечила

ОДРЖУВАЊЕ/СЕРВИСИРАЊЕ

• Секогаш чувајте ги алатот и кабелот чисти (особено отворите за вентилација одзади на крај од куќиштето на моторот)
• Развијте редовна проверка за да бидете сигурни дека долниот штитник работи правилно. Исчистете го долниот штитник од наталожената пилевина со влажна крпа.

! пред чистење извадете го алатот од приклучокот

- подигнете го долниот штитник во целосно отворена позиција и ослободете го; доколку не се затвори веднаш и целосно, треба да се провери во сервисен центар за електрични алати на SKIL

- Сечилото на пилата исчистете го непосредно по користењето (особено од смола и лепак)

! сечивото многу се вжештува во текот на работата. Не допирајте го пред да се излади

- Доколку алатот и покрај внимателното работење и контрола некогаш откаже, поправката мора да ја изврши некој овластен SKIL сервис за електрични алати

• во случај на примедба, испратете го алатот нерасклопен, заедно со сметкопотврдата, до вашиот продавач или најблискиот SKIL сервис (адресите се наведени на www.skil.com)
• Имајте предвид дека оштетувањето настанато

заради преоптоварување или неправилно ракување со алатот ја отфрла гаранцијата (видете на www.skil.com или прашајте го продавачот за условите на гаранцијата на SKIL)

ЗАШТИТА НА ЖИВОТНАТА СРЕДИНА

- Не се ослободувајте од електични алати, батерии, уреди или амбалажа преку нивно фрлање во домашното губре (само за земјите на ЕУ)

- според Европската Дирентива 2012/19/EC за ослободување од електрична и електронска опрема и нејзина имплементација во согласност со националните закони, електричните алати кои го достигнале крајот на својот животен век мора да бидат собрани посебно и да бидат вратени во соодветен објект за рециклирање - симболот⑥ će ве потсетува на ова кога će дојде време алатот да го фрлите

БУЧАВА

• Измерено според EN 62841, нивото на звучен притисок кај овој алат е 99 dB(A) и нивото на звучна моїност е 108 dB(A) (променливост K = 3 dB)
• Нивото на емитирање на бучава кое е наведено на задниот дел на ова упатство е измерено во согласност со стандардизираниот тест даден во EN 62841; може да се користи за да се спореди еден алат со друг, и како првична оценка за изложеноста на бучава кога се користи алатот за споменатите примени
• користењето на алатот за разни примени, или со различни или неправилно чувани делови, може да доведе до значајно зголемување на нивото на изложеност
• кога алатот е исключен или кога алатот е включен но не врши некаква работа, може да дојде до значително намалување на нивото а изложеност

AL

Sharrë bango

1305

HYRJE
