BRUKSANVISNING 1305 AA SKIL

EU-samsvarserklæring Gjæringssag Produktnummer Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos:

• Dette verktøyet skal brukes som en stasjonær maskin for å sage langsgående og tverrgående snitt i tre, samt til gjæring (horisontal gjæringsvinkel på -47° til +47° og vertikal skråvinkel på 0° til 45° er mulig)

• Dette verktøyet er ikke beregnet på profesjonell bruk

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder ngeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som benner seg i en roterende maskindel, kan føre til skader. e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og som oppstår som en følge av uriktig montering av verktøyet) TEKNISKE DATA

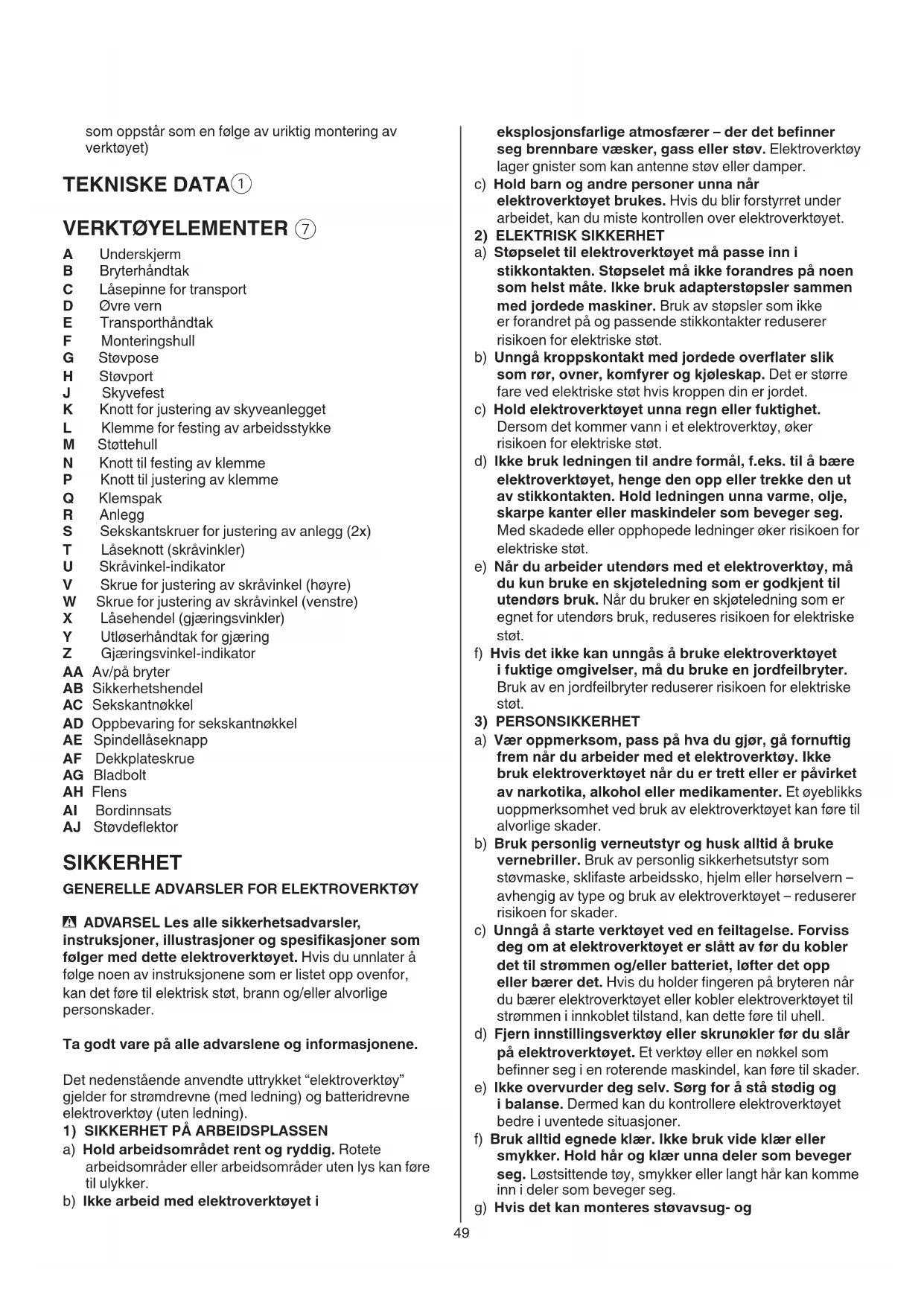

A Underskjerm B Bryterhåndtak C Låsepinne for transport D Øvre vern E Transporthåndtak F Monteringshull G Støvpose H Støvport J Skyvefest K Knott for justering av skyveanlegget L Klemme for festing av arbeidsstykke M Støttehull N Knott til festing av klemme P Knott til justering av klemme Q Klemspak R Anlegg S Sekskantskruer for justering av anlegg (2x) T Låseknott (skråvinkler) U Skråvinkel-indikator V Skrue for justering av skråvinkel (høyre) W Skrue for justering av skråvinkel (venstre) X Låsehendel (gjæringsvinkler) Y Utløserhåndtak for gjæring Z Gjæringsvinkel-indikator AA Av/på bryter AB Sikkerhetshendel AC Sekskantnøkkel AD Oppbevaring for sekskantnøkkel AE Spindellåseknapp AF Dekkplateskrue AG Bladbolt AH Flens AI Bordinnsats AJ Støvdeektor SIKKERHET

GENERELLE ADVARSLER FOR ELEKTROVERKTØY

- ADVARSEL Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesikasjoner som følger med dette elektroverktøyet. Hvis du unnlater å følge noen av instruksjonene som er listet opp ovenfor, kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket “elektroverktøy” gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) SIKKERHET PÅ ARBEIDSPLASSEN

a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i50 av sagbladet. Ikke bruk denne sagen til å kutte deler som er for små til kunne holdes med klemmer eller hånden Hvis hånden er for nært sagbladet, er det økt fare for personskader fra kontakt med sagbladet.

• Arbeidsstykket må være stasjonært og være klemt eller hold både mot anlegget og bordet. Ikke mat arbeidsstykket inn mot bladet eller kutt «frihånd» på noen måte Løse eller bevegende arbeidsstykker kan kastes med høy hastighet og føre til personskader.

• Trykk sagen gjennom arbeidsstykket. Ikke dra sagen gjennom arbeidsstykket. For å lage et kutt, løft saghodet og dra det ut over arbeidsstykket uten å kutte, start motoren, trykk saghodet ned og trykk sagen gjennom arbeidsstykket Ved kutting på trekkslaget er det større fare for at sagen trekkes opp på arbeidsstykket, dette kan kaste sagbladaggregatet mot brukeren med stor kraft.

• Kryss aldri hånden over den tiltenkte kuttelinjen, enten foran eller bak sagbladet Støtte av arbeidsstykket «overkryss» dvs. holde arbeidsstykket til høyre av sagbladet med venstre hånden eller omvendt er meget farlig.

• Mens bladet roterer skal du ikke rekke hendene bak anlegget nærmere enn 100 mm fra begge sider av sagbladet for å fjerne trebiter eller av en hvilken som helst annen grunn Avstanden fra det roterende bladet og hånden din er gjerne ikke åpenbar og du kan få alvorlige skader.

• Inspiser arbeidsstykket før du kutter Hvis arbeidsstykket er buet eller vridd, skal du sette det i klemme med utsiden av buen mot anlegget. Sørg alltid for at det ikke er mellomrom mellom arbeidsstykket, anlegget og bordet langs kuttelinjen Bøyde eller vridde arbeidsstykker kan vri eller bevege seg og kan føre til binding på det roterende sagbladet under kutting. Arbeidsstykket skal være uten spikker eller fremmedlegemer.

• Sørg for at gjæringssagen er montert eller plassert på en jevn, fast arbeidsoverate før bruk. En jevn og fast arbeidsoverate reduserer risikoen for at gjæringssagen blir ustabil.

• Planlegg arbeidet! Hver gang du endrer vinkelen eller innstillingen for gjæringsvinkelen, skal du se etter at det justerbare anlegget er innstilt slik at arbeidsstykket støttes skikkelig og at det ikke kommer i kontakt med bladet eller anlegget Uten å slå verktøyet «PÅ» og uten et arbeidsstykket på bordet, beveg sagen gjennom et komplett simulert kutt for å sjekke at det er ingen hindringer eller fare for å kutte anlegget.

• For et arbeidsstykke som er bredere eller lengre enn bordoveraten skal du gi tilstrekkelig støtte, slik som bordforlengelser, sagbukk osv. Arbeidsstykker som er bredere eller lengre enn bordet til gjæringssagen kan velte hvis de ikke er tilstrekkelig støttet. Hvis delen som kuttes av eller arbeidsstykket velter, kan det løfte det øvre vernet eller det kan kastes av det roterende bladet. oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv. h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

4) AKTSOM HÅNDTERING OG BRUK AV

ELEKTROVERKTØY a) Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte eektområdet. b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner. h) Hold håndtak og gripeater tørre, rene og uten olje eller fett. Glatte håndtak og gripeater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

a) Maskinen din skal alltid kun repareres av kvalisert fagpersonale og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet.

SIKKERHETSANVISNINGER FOR GJÆRINGSSAG

• Gjæringssager er tiltenkt å kutte ved eller produkter som er lik ved, de kan ikke brukes med slipende kuttehjull for kutting laget for å kutte jernholdige materialer slik som jernstanger eller pigger m.m. Slipestøv kan føre til at bevegende deler, slik som det nedre vernet, blokkeres. Gnister fra slipende kutting forbrenner det nedre vernet, innsatsen og andre plastdeler.

• Bruk klemmer til å støtte arbeidsstykket der det er mulig. Hvis arbeidsstykket støttes med hånden, må du alltid holde hånden minst 100 mm unna hver side51 BRUK

• Når verktøyet skal brukes utendørs, må det koples til en feilstrømbryter (FI) feilstrømbryter som vil kople ut på 30 mA maksimum; det skal også bare brukes skjøteledninger som er beregnet for bruk utendørs og som er utstyrt med sprutsikker stikkontakt

• Bruk beskyttelsesbriller, hørselsvern, og beskyttelseshansker

• Støv fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan være skadelig (kontakt med eller inhalering av støv kan gi allergiske reaksjoner og/ eller sykdommer i åndedrettsorganene for brukeren eller personer i nærheten); bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Visse typer støv er klassisert som kreftfremkallende (som f.eks. støv fra eik og bøk), spesielt sammen med tilsetningsstoer for trebehandling; bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Følg de nasjonale krav, når det gjelder støv for de materialer du ønsker å arbeide med

• Ikke bearbeid asbestholdig material (asbest kan fremkalle kreft)

• Bruk aldri verktøyet uten det originale beskyttelsessystemet

• Kontroller alltid sikkerhetsdekselet før bruk

• Ikke bruk sagen hvis ikke sikkerhetsdekselet beveger seg fritt og lukker umiddelbart

• Sikkerhetsdekselet må aldri klemmes eller bindes fast i åpen posisjon

• Bruk aldri verktøyet uten bordinnsats; skift bordinnsatsen hvis den er ødelagt eller slitt

• Rydd unna alle hindringer i arbeidsområdet før du begynner å sage

• SKIL kan kun garantere et feilfritt verktøy dersom riktig tilbehør brukes, som leveres fra SKIL-forhandleren på stedet

• For montering og bruk av ikke-originalt SKIL tilbehør, henvises det til brukerveiledning fra aktuell produsent

• Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen og som er kontrollert jf. EN 847-1 og tilsvarende markert

• Bruk kun tilbehør med et godkjent turtall som er minst like høyt som verktøyets høyeste tomgangsturtall

• Bruk aldri sagblader av HSS (stål)

• Bruk aldri skjevt, deformert eller sløvt sagblad

• Bruk bare sagblader med hulldiameter som passer til spindelen uten dødgang; bruk aldri reduksjoner eller adaptere for å montere et sagblad med stort hull

• Beskytt tilbehøret mot slag, støt og fett UNDER BRUK

• Ikke bruk makt på verktøyet (før verktøyet lett og kontinuerlig for å unngå overoppheting av bladspissene, og ved kutting av plast, smelting av plastmaterialet)

• Hold ngre, hender og armer unna det roterende sagbladet

• Hvis sagbladet blir sittende fast, må du straks slå av verktøyet og trekke ut støpselet; først deretter fjerner du arbeidsstykket

• Ved fastkjøring eller ved elektriske/mekaniske problemer,

• Ikke bruk en annen person som erstatning for en bordforlengelse eller som ekstra støtte Ustabil støtte for arbeidsstykket kan føre til at bladet bindes eller at arbeidsstykket beveger seg under kutting, og dra deg og din medhjelper inn i det roterende bladet.

• Delen som kuttes av skal ikke på noen måte skyves eller trykkes inn mot det roterende sagbladet hvis det klemmes inn, dvs. ved bruk av lengdestopp, kan delen som kuttes av kile seg mot bladet og kastes ut med stor kraft.

• Bruk alltid en klemme eller annen feste utformet til å gi skikkelig støtte til runde materialer, slik som stenger eller rør Stenger har en tendens til å rulle mens de kutte, det kan føre til at bladet biter og drar arbeidsstykket og hånden inn mot bladet.

• La bladet må full hastighet før det har kontakt med arbeidsstykket Dette reduserer risikoen for at arbeidsstykket kastes.

• Hvis arbeidsstykket eller bladet kiles fast, skal du slå gjæringssagen av. Vent til alle bevegende deler er stoppet helt og frakoble støpselet fra stikkontakten og/eller ta ut batteripakken. Fjern deretter det fastkilte arbeidsstykket Forsetter du å sage med et fastkilt arbeidsstykket kan føre til at man mister kontroll eller skader gjæringssagen.

• Etter kuttet er ferdig, slipp bryteren, hold saghodet nede og vent til bladet stopper før du tar fjerner den avkuttede delen Det er farlig å føre hånden i nærheten til et blad som fremdeles roterer.

• Hold godt fast i håndtaket når du kutter et ufullstendig kutt eller når du slipper bryteren før saghodet er helt nede Nedbremsingen av sagen kan føre til at sagbladet plutselig trekkes nedover, dette fører til risiko for personskade. EKSTRA SIKKERHETSANVISNINGER

• Innkoblinger fører til korte spenningsreduksjoner; ved ugunstige nettvilkår kan det oppstå forstyrrelser på andre apparater (ved nettimpedanser på mindre enn 0,33 Ohm forventes det ingen forstyrrelser); hvis De ønsker ytterligere klargjørelse, kontakt vennligst din lokale el leverandør myndighet GENERELL

• Verktøyet skal bare brukes til saging av tre

• Sjekk alltid at tilført spenningen er den samme som oppgitt på verktøyets merkeplate

• Ikke stå på verktøyet eller dets stativ Det kan oppstå alvorlige personskader hvis verktøyet velter eller hvis man kommer ved uhell i kontakt med kutteverktøyet. Ikke lagre materialer på eller i nærheten av verktøyet, slik at det ikke er nødvendig å stå på verktøyet eller dets stativ for å nå disse.

• Ta alltid ut kontakten før du forandrer innstillinger på sagen eller skifter tilbehør

• Støpselet skal alltid plugges ut av stikkontakten før gjæringssagen transporteres Plugg ut, senk saghodet og lås det på plass. Bruk bærehåndtaket og utsparingen til hånden i bunnen av sagen.

• Ikke forlat verktøyet før det er stoppet helt opp

• Når du kutter arbeidsstykker med uregelmessig fasong,skal du planlegge arbeidet slik at det ikke sklir, klemmer bladet og slites ut av hånden

• Verktøyet må ikke brukes av personer under 16 år

• Dette verktøyet er ikke beregnet for vannsaging52 alltid settes godt fast med den medleverte justerbare klemmen - ikke bruk arbeidsstykker som er for små til klemmen - for maksimale dimensjoner på arbeidsstykket, bruk tabellen

som referanse - fest den monterte klemmen til hullet M med knotten N (på en av sidene til verktøyet) - press arbeidsstykket kraftig mot anlegget R - spake til å låse opp Q - tilpass klemmen til arbeidsstykket - klem arbeidsstykket godt fast ved å bruke låsespaken

! til noen skråkant- og gjæringskombinasjoner, eller avhengig av størrelsen til arbeidsstykket, kan det være nødvendig å bruke kommersielt tilgjengelige skruklemmer i stedet for klemmer til arbeidsstykket

• Innstilling av gjæringsvinkler

- løsne låsehåndtaket X - dra gjæringssperrens utløsespake Y - vri sagbordet mot høyre eller venstre og innstill ønsket gjæringsvinkel (fra 0° til 47°) ved hjelp av indikatoren Z - utløsespaken Y - stram til låsehåndtaket X (ikke stram til håndtaket for mye) - for rask og nøyaktig innstilling av vanlige gjæringsvinkler (0°, 15°, 22,5°, 31,6°, 45°) klikker utløserspaken for gjæringsvinkelen inn i de korresponderende hakkene

• Justere glidegjerdet - løsne knott K for å skyve anlegget/anleggene J - løsne knott K mer for å ta av / sette på anlegg - stram knott K for å feste i ønsket posisjon ! sørg for at glidegjerdet er godt festet før du betjener verktøyet

• Innstilling av skråvinkler

! glidegjerdet til venstre - løsne låseknotten med tre bein T

- sving saghodet til venstre inntil skråvinkel-indikatoren U peker mot ønsket skråvinkel - hold saghodet i denne posisjonen og stram knotten T

! fjerne glidegjerdet - sammensatte kutt krever innstilling av både gjæringsvinkel og skråvinkel ! prøv alltid først på et stykke restmateriale

• Bruk av verktøyet - sett verktøyet i arbeidsposisjon ! sørg for at arbeidsstykket er godt fastklemt mot sagbladet og anslaget R - slå på verktøyet ved å frigjøre låsen AB og dra ut hovedbryteren AA

! ikke kryss armene når du bruker saghodet

! verktøyet må ha nådd maks. hastighet før sagbladet kommer i kontakt med arbeidsstykket ! hvis det nedre vernet ikke åpnes automatisk, som kan skje under visse forhold (f.eks. et arbeidsstykke er nesten ved maksimum kapasitet), må du kanskje åpne vernet manuelt

- sag gjennom arbeidsstykket med en jevn bevegelse - slå av verktøyet ved å slippe bryteren AA - vent til sagbladet har stoppet helt opp før du fører saghodet sakte oppover slå øyeblikkelig av bryteren og dra ut støpslet

• Etter at verktøyet er slått av, prøv aldri å stoppe tilbehørets rotasjonen med bruk av sideveis kraft

• Avsagde biter og andre deler av arbeidsstykket må ikke fjernes fra skjæreområdet før alle bevegende deler står helt stille

• sagbladet blir svært varmt under bruk; ikke ta på det før det er avkjølt

• Verktøyet skal oppbevares innendørs på et tørt sted hvor det er låst inne og er utilgjengelig for barn

Les instruksjonsboken før bruk

Bruk beskyttelsesbriller og hørselsvern

Fareområde! Ingen-hender-sone. Hold hendene, ngrene eller armene unna dette området.

- monter låseknotten for gjæring X inni forsiden av bordet

• Transport/arbeids-posisjon For å frigjøre verktøyet (arbeids-posisjon) - trykk håndtaket B nedover med én hånd med du drar ut låsepinnen C med den andre hånden

- før verktøyhodet sakte oppover For å sikre verktøyet (transport-posisjon) - sett skråvinkelen til 0° (se Sette skråvinkel) - sett gjæringsvinkel to 45° venstre eller høyre (se Stille inn gjæringsvinkel) - trykk håndtaket B nedover med én hånd mens låsepinnen trykkes inn C med den andre hånden - kveil sammen strømledningen - bruk transporthåndtaket E til å bære verktøyet

! løft verktøyet aldri ved hovedhåndtaket eller strømledningen

• Montering av verktøyet på arbeidsaten

! for å oppnå sikker bruk skal verktøyet alltid monteres på en at og stabil arbeidsate (f.eks. arbeidsbenk) - bruk 4 monteringshull F og fest verktøyet til arbeidsaten med egnede skruer - det er også mulig å klemme verktøyet til arbeidsaten med skrutvinger - alternativt kan verktøyet monteres på stativet til en gjæringssag ! les alle advarslene og instruksene som medfølger gjæringssagstativet

• Oppspenning av arbeidsstykket

! for optimal arbeidssikkerhet skal arbeidsstykket53 - senk saghodet og lås den - kontroller ved hjelp av en vinkelhake at vinkelen mellom bladet og anlegget S er 90°(pass på at vinkelhaken berører selve sagbladet og ikke tennene)

2. juster anlegget slik at bladet og anlegget har full

4. tilbakestill gjærings-indikator til 0°

- sørg for at buede eller runde arbeidsstykker sikres ekstra godt mot å løsne

- ved skjærelinjen må det ikke være åpning mellom arbeidsstykket og anlegget eller sagbordet

• Ved arbeid med gulvlister kan illustrasjon

brukes som referanse

• Legg alltid den pene siden av arbeidsstykket ned for å forsikre deg om minimum splintring av materialet

• Bruk alltid skarpe sagblader av riktig type - kvaliteten på sagingen økes med antall tenner på sagbladet - hårdmetall-blader har 30 ganger lengre levetid enn vanlige blader VEDLIKEHOLD / SERVICE

• Hold alltid verktøyet og ledningen ren (spesielt ventilasjonshullene på baksiden av motorhuset)

• Utfør regelmessige kontroller for å være sikker på at det nedre vernet virker som det skal. Rengjør det nedre vernet for sagis med bruk av en fuktig klut. ! dra ut støpselet før rengjøring - løft det nedre vernet til helt åpen posisjon og slip det. Hvis det ikke lukker helt med en gang, skal det sjekkes av et service senter for SKIL-elektroverktøy

• Rengjør sagblad straks etter bruk (spesielt for kvae og lim) ! sagbladet blir svært varmt under bruk; ikke ta på det før det er avkjølt

• Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for SKIL-elektroverktøy - send verktøyet i montert tilstand sammen med kjøpebevis til forhandleren eller nærmeste SKIL servicesenter (adresser liksom service diagram av verktøyet nner du på www.skil.com)

! trekk ut støpselet av stikkontakten - ta frem sekskantnøkkelen AC fra oppbevaring AD - hold vernet A i åpen posisjon - løsne skruen til dekselplaten AF (ikke skru skruen helt ut)

- trykk på spindellåseknappen AE og hold den inne mens du fjerner bladbolten AG ved å dreie sekskantnøkkelen AC MED URVISEREN (= samme vei som pilen på sagbladet) ! vent med å trykke på spindellåsknappen AE til verktøyet har stanset og er i ro - slipp spindellåsknappen AE - fjern ensen AH og sagbladet ! skift sagbladet slik at bladets tenner og pilen på bladet peker samme vei som pilen på sikkerhetsdekselet A - monter ensen AH

- trykk på spindellåsknappen AE og hold den inne mens du strammer bladbolten ved å vri sekskantnøkkelen 1/8 omdreining AC MOT URVISEREN mer enn trukket til for hånd (sikrer at sagbladet slipper hvis det møter for stor motstand og reduserer derfor overbelastning av motoren og tilbakeslag) - stram dekkplateskruen AF

• Skifting av bordinnsats AI

Skift en ødelagt eller slitt bordinnsats slik: ! trekk ut støpselet av stikkontakten - ta frem sekskantnøkkelen AC fra oppbevaring AD - fjern alle 4 skruer som vist - fjern den gamle bordinnsatsen ved å løfte den foran og trekke den helt ut - monter ny bordinnsats ! stram de 4 skruene grundig

• Kontroll/justering av 90° innretting av bladet

! trekk ut støpselet av stikkontakten - drei sagbordet til gjæringsposisjonen 0° og lås det - sett saghodet til skråposisjon 0° - senk saghodet og lås den - bruk en vinkelhake og kontroller at vinkelen mellom bladet og bordet er 90° - om nødvendig justeres bladets 90° innretting slik:

1. løsne knotten som har tre knaster T

2. juster skruen V med bladnøkkel 10 (ikke levert som

• Kontroll/justering av 45° innretting av bladet

! trekk ut støpselet av stikkontakten - drei sagbordet til gjæringsposisjonen 0° og lås det - løsne knotten som har tre knaster T - sving saghodet mot venstre - bruk en vinkelhake og kontroller at vinkelen mellom bladet og bordet er 45° - kontroller at skråvinkel-indikatoren U er på 45° merket - om nødvendig justeres bladets 45° innretting slik:

1. juster skruen W med bladnøkkel 10 (ikke levert som

• Kontroll/justering av 90° innretting av anlegget

er påtrykt som en påminnelse når utskiftning er nødvendig STØY

• Målt i samsvar med EN 62841 lydtrykknivået av dette verktøyet er 99 dB(A) og lydstyrkenivået 108 dB(A) (usikkerhet K = 3 dB)

• Støyutslippet har blitt målt i samsvar med en standardisert test gitt i EN 62841. Det kan brukes til å sammenligne ett verktøy med ett annet og til foreløbig vurdering av utsettelse til støy når verktøyet brukes til de nevnte bruksformål - bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponeringsnivået - tidsrommene når verktøyet er avslått eller når det går men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivået
