Toote tüüp	Radiaallõikesaag
Mark	Skil
Mudel	1305 AA
Kaldnurga vahemik	-47° kuni +47°
Faasinurga vahemik	0° kuni 45°
Toide	230 V ~ 50 Hz
Nimivõimsus	1500 W (hinnanguline)
Tühikäigu pöörlemiskiirus	4800 p/min (hinnanguline)
Lõiketera läbimõõt	254 mm (10 tolli)
Lõiketera ava	30 mm (hinnanguline)
Kaal	18 kg (hinnanguline)
Mõõtmed (P x L x K)	600 x 500 x 400 mm (hinnanguline)
Maks. lõikevõime (0° kaldnurga ja 0° faasinurga korral)	90 x 90 mm (hinnanguline)
Peamised funktsioonid	Sirged lõiked, põiklõiked, kaldlõiked, faaslõiked ja kombineeritud lõiked
Ohutusseadmed	Alumine kate, ülemine kaitse, ohutushoob, lõiketera pidur
Imemissüsteem	Integreeritud tolmukott ja tolmuimeja väljalaskeava
Töödeldava detaili kinnitamine	Integreeritud reguleeritav kinnitusklamber
Libisev siin	Jah, reguleeritav
Hooldus	Katte, ribide ja lõiketera regulaarne puhastamine; alumise katte kontroll
Remonditavus	Varuosad saadaval Skil volitatud teeninduskeskuste kaudu
Garantii	Vastavalt Skil üldtingimustele

Korduma kippuvad küsimused - 1305 AA SKIL

Kuidas lõiketera vahetada?

Ühendage tööriist vooluvõrgust. Avage kaitsekate, blokeerige võll nupuga AE, keerake lõiketera polt AG päripäeva lahti kuuskantvõtmega AC. Eemaldage äärik AH ja lõiketera. Paigaldage uus lõiketera, järgides noolega näidatud pöörlemissuunda. Keerake polt tagasi vastupäeva, pärast blokeerimist täiendavalt 1/8 pööret.

Kuidas reguleerida kaldnurka?

Keerake lukustuskäepide X lahti ja vajutage kaldnurga sälgu vabastushooba Y. Pöörake lauda soovitud nurgani (0° kuni 47°), lugedes näidikut Z. Vabastage Y ja keerake X kinni. Tavaliste nurkade (15°, 22,5°, 31,6°, 45°) korral lukustub hoob automaatselt.

Kuidas reguleerida faasinurka?

Liigutage libisev siin vasakule. Keerake kolmeharuline nupp T lahti. Kallutage tööriista vasakule soovitud nurgani (0° kuni 45°), jälgides näidikut U. Hoidke asendit ja keerake T kinni.

Kuidas tööriista puhastada?

Enne puhastamist ühendage alati vooluvõrgust. Puhastage regulaarselt mootori tagaosas olevaid õhuavasid, alumist katet (niiske lapiga) ja lõiketera pärast kasutamist (oodake, kuni see jahtub). Kontrollige, et alumine kate sulgub korralikult; vea korral võtke ühendust Skil teeninduskeskusega.

Kas ma võin kasutada kiirlõiketerasest (HSS) lõiketerasid?

Ei, ärge kunagi kasutage kiirlõiketerasest (HSS) lõiketerasid. Kasutage ainult standardile EN 847-1 vastavaid lõiketerasid, mille ava sobib spindliga. Lõiketerad peavad olema teritatud ja heas seisukorras.

Kuidas saagi transportida?

Seadke faasinurk 0° ja kaldnurk 45° (vasakule või paremale). Vajutage käepide B alla ja tõmmake lukustustihvt C välja, et pea alla lasta. Kerige juhe kokku. Kasutage transpordikäepidet E; ärge kunagi kandke tööriista põhikäepidemest või juhtmest.

Miks mu lõige pole sirge?

Kontrollige lõiketera joondamist 90° ja 45° juures, järgides juhendis toodud reguleerimisprotseduure. Veenduge, et detail on korralikult kinnitatud ja libisev siin on õigesti paigutatud. Kasutage hästi teritatud ja materjalile sobivat lõiketera.

Kuidas eemaldatavat plaati vahetada?

Ühendage tööriist vooluvõrgust. Eemaldage neli kruvi eemaldatavalt plaadilt AI kuuskantvõtmega. Tõstke vana plaat eest üles ja tõmmake see välja. Asetage uus plaat ja pingutage neli kruvi tugevasti kinni.

Kas ma võin seda tööriista kasutada metalli lõikamiseks?

Ei, see saag on mõeldud ainult puidu või sarnaste materjalide lõikamiseks. Rauametallide lõikamine võib tööriista kahjustada ja tekitada ohutusriske.

Milliseid kaitsevahendeid pean kandma?

Kandke alati kaitseprille, mürasummutavaid kõrvaklappe ja kindaid. Kasutage tolmumaski puidu lõikamisel, mis tekitab peeneid osakesi. Vältige avaraid rõivaid ja ehteid.

KASUTUSJUHEND 1305 AA SKIL

T Spärrknapp (fasvinklar)

U Visare fasvinkel

• Käesolev seade on mõeldud statsionaarse töövahendina piki- ja ristlõigete tegemiseks puidus otse või nurga all (võimalikud on horisontaalsed kalded vahemikus -47° kuni +47° ning vertikaalsed kalded vahemikus 0° kuni 45°)
• Palun lugege käesolev kasutusjuhend hoolikalt läbi ja hoidke alles ②
• Tööriist pole möeldud professionaalseks kasutamiseks
• Kasutage ainult õigesti ja täielikult monteeritud tööriista (pidage meeles, et Skil ei vastuta valesti monteeritud tööriistaga põhjustatud kahjude ja/või vigastuste eest)

TEHNILISED ANDMED ①

SEADME OSAD ⑦

A Alumine kettakaitse
B Lülitiga käepide
C Lukustustihvt transpordi ajal kasutamiseks
D Ülemine kaitse
E Transpordikäepide
F Paigaldusaugud
G Tolmukott
H Tolmu äratõmbeava
J Liugjuhik
K Liugjuhiku fikseerimise nupp
L Töödeldava detaili paigaldusklamber
M Tugiava
N Klambri kinnitusnupp
P Klambri reguleerimisnupp
Q Kinnitushoob
R Juhik
S Tähtkruvid juhiku regleerimiseks (2x)
T Lukustusnupp (vertikaalsed kaldenurgad)
U Vertikaalse kaldenurga indikaator
V Kruvi vertikaalse kaldenurga indikaatori reguleerimiseks (parem)
W Kruvi vertikaalse kaldenurga indikaatori reguleerimiseks (vasak)
X Lukustuskäepide (kaldenurgad)
Y Horisontaalnurga piiriku vabastushoob
Z Horistonaalse kaldenurga indikaator
AA Töölüliti (sisse/välja)
AB Ohutuskang
AC Kuuskantvõtme
AD Kuuskantvõtme hoidik
AE Spindlilukustusnupp
AF Katteplaadi kruvi
AG Ketta polt
AH Flanš
AI Pingi vahesiil
AJ Tolmudeflektor

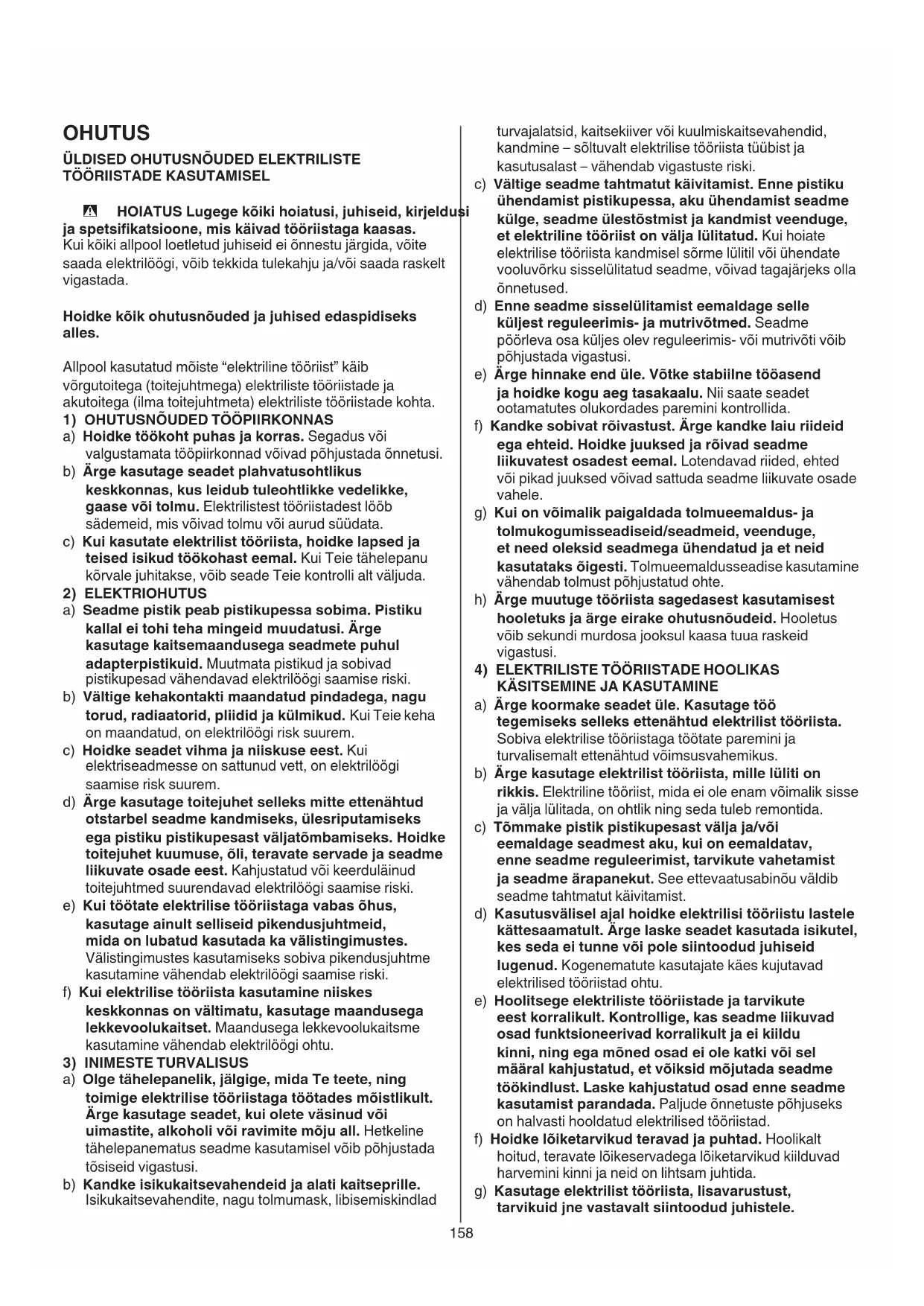

OHUTUS

ÜLDISED OHUTUSNÖUDED ELEKTRILISTE TÖÖRIISTADE KASUTAMISEL

HOIATUS Lugege kõiki hoiatusi, juhiseid, kirjeldusi ja spetsifikatsioone, mis käivad tööriistaga kaasas. Kui kõiki allpool loetletud juhiseid ei önnestu järgida, võite saada elektrilöögi, võib tekkida tulekahju ja/või saada raskelt vigastada.

Hoidke kõik ohutusnõuded ja juhised edaspidiseks alles.

Allpool kasutatud möiste “elektriline tööriist” käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

1) OHUTUSNÖUDED TÖÖPIIRKONNAS

a) Hoidke töökoht puhas ja korras. Segadus või valgustamata tööpiirkonnad võivad põhjustada õnnetusi.

b) Ärge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.

c) Kui kasutate elektrilist tööriista, hoidke lapsed ja teised isikud töökohast eemal. Kui Teie tähelepanu kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

2) ELEKTRIOHUTUS

a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega seadmete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski.

b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi risk suurem.

c) Hoidke seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilöögi saamise risk suurem.

d) Ärge kasutage toitejuhet selleks mitte ettenähtud otstarbel seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast väljatömbamiseks. Hoidke toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi saamise riski.

e) Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi saamise riski.

f) Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage maandusega lekkevoolukaitset. Maandusega lekkevoolukaitsme kasutamine vähendab elektrilöögi ohtu.

3) INIMESTE TURVALISUS

a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades möistlikult. Ärge kasutage seadet, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.

b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, nagu tolmumask, libisemiskindlad

turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid, kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste riski.

c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.

d) Enne seadme sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.

e) Ärge hinnake end üle. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.

g) Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/seadmeid, veenduge, et need oleksid seadmega ühendatud ja et neid kasutataks õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

h) Årge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

4) ELEKTRILISTE TÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE

a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate paremini ja turvalisemalt ettenähtud võimsusvahemikus.

b) Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik sisse ja välja lülitada, on ohtlik ning seda tuleb remontida.

c) Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib seadme tahtmatut käivitamist.

d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatult. Ärge laske seadet kasutada isikutel, kes seda ei tunne või pole siintoodud juhiseid lugenud. Kogenematute kasutajate käes kujutavad elektrilised tööriistad ohtu.

e) Hoolitsege elektriliste tööriistade ja tarvikute eest korralikult. Kontrollige, kas seadme liikuvad osad funktsioneerivad korralikult ja ei kiildu kinni, ning ega mõned osad ei ole katki või sel määral kahjustatud, et võiksid mõjutada seadme töökindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hoitud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.

g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele.

Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade kasutamine mitte ettenähtud otstarbel vöib pöhjustada ohtlikke olukordi.

h) Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

5) TEENINDUS

a) Laske seadet parandada ainult kvalifitseeritud spetsialistidel ja ainult originaalvaruosadega. Nii tagate seadme püsimise turvalisena.

• Nurgasaed on mõeldud puidu või puidusarnaste toodete lõikamiseks, neid ei saa kasutada lõike- ja lihvketastega raudmaterjali nagu lattide, varraste, tihvtide jms lõikamiseks Abrasiivne tolm põhjustab liikuvate osade (nagu alumine kaitsekate) ummistumist. Abrasiivlõikamisest tekkinud sädemed põletavad alumist kaitsekatet, sisselõiget ja muid plastikosi.
• Kasutage töödeldava detaili fikseerimiseks vöimalusel fiksaatoreid. Kui toestate töödeldavat detaili käega, peate hoidma kätt vähemalt 100 mm kaugusel saetera mölemast küljest. Ärge kasutage seda saagi, et lõigata tükke, mis on liiga väikesed, et neid kindlalt fikseerida või käega kinni hoida Kui teie käsi on saeterale liiga lähedal, suureneb teraga kokkupuutest tekkiva vigastuse oht.
• Töödeldav detail peab olema paigal ja fikseeritud või hoitud vastu juhikut ja lauda. Ärge söötke töödeldavat detaili terale ega lõigake mingil juhul „vabakäega“ Fikseerimata või liikuvad töödeldavad osad võivad suurel kiirusel lahti paiskuda ja vigastusi põhjustada.
• Vajutage saag läbi töödeldava detaili. Ärge tömmake saagi läbi töödeldava detaili. Lõikamiseks tõstke saepea üles ja tömmake see lõikamata töödeldava detaili kohale, käivitage mootor, vajutage saepea alla ja vajutage saag läbi töödeldava detaili Tõmbeliigutusega lõikamine võib põhjustada saetera liikumist töödeldava detaili peale ja terakoostu jõulise viskumise operaatori poole.
• Ärge pange oma kätt üle ettenähtud lõikejoone ei saetera ees ega taga Töödeldava detaili toestamine „ristuvate kätega“, st kui hoiate töödeldavat detaili vasaku käega saeterast paremal pool või vastupidi, on väga ohtlik.
• Ärge kūünitage kummagi käega juhiku taha, lähemale kui 100 mm kummaltki saetera poolelt puidulaastude eemaldamiseks või mis tahes muul põhjusel, kui tera keerleb Pöörleva saetera lähedus teie käele ei pruugi olla ilmne ja te võite tõsiselt viga saada.
• Kontrollige töödeldavad detaili enne lõikamist. Kui töödeldav detail on kaardus või moondunud, fikseerige see kaardus osaga juhiku poole. Veenduge alati, et töödeldava detaili, juhiku ja pingi vahel ei ole lõikejoonel vahet Kaardunud või moondunud töödeldavad detailid võivad keerduda või nihkuda ning põhjustada põörleva saetera kinnikiilumist. Töödeldavas detailis ei tohi olla naelu ega võõrkehi.
• Ärge kasutage saagi enne kui pink on köigist tööriistadest, puidujääkidest jne puhas (v.a

töödeldav detail) Pöörleva teraga kokku puutuv praht või lahtised puutükid või muud esemed võivad suure kiirusega laiali paiskuda.

• Lõigake korraga ainult ühte töödeldavat detaili Mitut töödeldavat detaili ei saa virnastatult piisavalt hästi kinnitada või kinni hoida ja need võivad kettal kinni kiiluda või lõikamise ajal paigast nihkuda.
• Veenduge enne kasutamist, et nurgasaag on paigaldatud tasasele ja tugevale pinnale. Tasane ja tugev tööpinnas vähendab nurgasae ebastabiilsuse ohtu.
• Planeerige oma tööd! Veenduge kaldenurga või nurga seadistamisel, et reguleeritav juhik toetab nõuetekohaselt töödeldavat detaili ega sega tera või kaitseseadist Lülitamata tööriista asendile "ON" ning ilma, et töödeldav detail oleks pingil, liigutage saetera täielikult läbi lõikamisliigutuse, veendumaks, et ei esine takistusi ega ohtu lõigata juhikut.
• Kui töödeldav detail on laiem või pikem kui laua ülaosa, tagage piisav toestus, nt pingipikendused, saagimispukid jne.. Nurgasae pingist pikemad või laiemad töödeldavad detailid võivad vajuda, kui neid kindlalt ei toestata. Kui lõigatav osa või töödeldav detail kaldub, võib see alumise kettakaitsme üles tõsta või põörlev tera võib selle eemale paisata.
• Ärge kasutage pingi pikenduse või täiendava toena teist inimest Ebastabiilne tugi võib põhjustada ketta kinnikiilumise või töödeldava detaili paigalt nihkumise lõikamise ajal, tömmates teie ja teie abilise põörleva tera suunas.
• Lõigatav osa ei tohi pöörleva saetera külge kinni jääda ega seda sinna vajutada Piiramisel, nt pikkuse stopperite kasutamisel, võib lõigatav osa tera vastu kiiluda ja ootamatult eemale lennata.
• Kasutage alati klambrit või kinnitusvahendit, mis on mõeldud ümara materjali (nt vardad või torud) õigeks toestamiseks Vardad kipuvad lõikamisel põörlema, põhjustades tera „hammustamise“ ja töö teie käega terale tömbamise.
• Laske teral enne töödeldava detailiga kokkupuutumist täiskiirus saavutada See vähendab töödeldava detaili eemalepaiskamise ohtu.
• Kui töödeldav osa või tera jääb kinni, lülitage nurgasaag välja. Oodake kuni köik liikuvad osad seiskuvad ja eemaldage toiteallikas vooluvõrgust ja/ või eemaldage akukomplekt. Seejärel püüdke kinni jäänud materjal vabastada Kui jätkate saagimist kinni jäänud töödeldava detailiga, võib see põhjustada kontrolli kaotamise või nurgasaagi kahjustada.
• Pärast lõikamise lõpetamist vabastage lüliti, hoidke saepead all ja oodake enne lõigatud tüki eemaldamist tera seiskumiseni Järelpöörleva tera poole käe künunitamine on ohtlik.
• Hoidke käepidet tugevalt kui teete lõpetamata lõiget või kui vabastate lüliti enne kui saepea on täielikult alumises asendis Sae pidurdustegevus võib põhjustada saepea äkilisi allapoole liikumise, mis võib vigastusi põhjustada.

TÄIENDAVAD OHUTUSJUHISED

- Äkilised sissevoolud põhjustavad lühiajalisi pingelangusi; ebasobivate toiteallikate tingimustes võib muu varustus saada mõjutatud (kui toiteallika takistussüsteem on madalam kui 0,33 Ohm, on ebatõenäoline, et esineb häirumist); kui soovite edasist selgitust, võite kontakteeruda oma kohaliku vooluallika asutusega

ÜLDIST

• Kasutage seadet ainult puidu lõikamiseks
• Kontrollige alati, kas vörgupinge ühtib tööriista andesildil toodud pingega
• Ärge seiske tööriistal ega selle alusel Tööriista ümberminemisel või juhuslikul kokkupuutel lõiketeraga, võib saada raskeid vigastusi. Ärge ladustage materjale tööriistal või selle lähedal nii, et nende kättesaamiseks tuleb tööriistale või selle alusele seista.

- Enne seadme reguleerimist või tarviku vahetust eemaldage seade vooluvõrgust (tõmmake pistik pistikupesast välja)

- Ühendage pistik alati nurgasae transportimisel vooluvõrgust lahti Ühendage lahti, langetage ja lukustage peakomplekt asendisse, kasutage käepidet ja ühte käelohkudest sae alusel.

- Ärge lahkuge tööriistast enne selle täielikku seiskumist

- Korrapäratu kujuga töödeldavate detailide lõikamisel planeerige oma tööd nii, et see ei libiseks ega suruks tera ning ei paiskuks teie käte vahelt välja

- Tööriista kasutaja peab olema vähemalt 16 aastat vana

- Tööriist ei sobi märglöigete tegemiseks

KASUTAMINE VÄLISTINGIMUSTES

- Tööde teostamisel välitingimustes tuleb kasutada rikkevoolu-kaitselülitit (FI max 30 mA käivitusvool) ning ainult välitingimustes kasutamiseks ette nähtud ja veepritsmete eest kaitstud pistikupesaga pikendusjuhet

ENNE KASUTAMIST

• Pikendusjuhtmete kasutamisel jälgige, et juhe oleks lõpuni lahti keritud ja vastaks 16 A voolutugevusele
• Kandke kaitseprille, kõrvaklappe, ja kaitsekindaid
• Värviga kaetud juhtmed, möned puiduliigid, mineraalid ja metall eraldavad tolmu, mis vöib olla kahjulik (kokkupuude tolmuga vöi selle sissehingamine vöib seadme kasutajal vöi läheduses viibivatel inimestel pöhjustada allergilisi reaktsioone ja/vöi hingamisteede haigusi); kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueemaldusseadmega

- Teatud tüüpi tolm on klassifitseeritud kantserogeensena (nt tammest ja kasest eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueemaldusseadmega

- Erinevate materjalide töötlemisel tekkiva tolmu käitlemisel tuleb järgida kehtivaid nõudeid

- Asbestisisaldava materjali töötlemine on keelatud (asbest võib tekitada vähki)

- Ärge kunagi kasutage tööriista ilma originaalkaitseseadisteta

- Enne igat käitamist konrollige, kas kaitseseadis sulgub korralikult

- Ärge käitage saagi, kui kaitseseadis ei liigu vabalt ega sulgu koheselt

- Ärge kunagi kinnitage ega siduge kaitseseadist avatud positsiooni

- Ärge kunagi kasutage seadet ilma pingi vahesiiluta; vahetage katkine või kulunud vahesiil välja

- Enne saagimise alustamist eemaldage köik nii töödeldava materjali peal- kui allpool löikejoonel asuvad takistused

- Vältige töödeldavas esemes olevatest kruvidest, naeltest vms põhjustatud kahjustusi; eemaldage need enne töö alustamist

TARVIKUD

• Ärge kunagi kasutage selles tööriistas lihvimis-/löikekettaid
• SKIL tagab seadme häireteta töö üksnes sobivate tarvikute kasutamisel, mis on saadaval meie edasimüüjate juures või SKILI lepingulistes töökodades
• Teiste tootjate tarvikute kasutamisel järgige valmistaja antud juhiseid
• Kasutage üksnes saekettaid, mis vastavad käesolevas kasutusjuhendis esitatud andmetele ja mis on kontrollitud ja tähistatud vastavalt standardile EN 847-1
• Kasutage vaid neid tarvikuid, mille lubatud pöörete arv on vähemalt sama suur nagu maksimaalsed tühikäigupöörded
• Kiirlõiketerasest (HSS) saeketaste kasutamine on keelatud
• Keelatud on kasutada rebenenud või nürisid, samuti deformeerunud saelehti
• Kasutage ainult saelehti, mille augu diameeter vastab võlli diameetrile ilma lõtkuta; ärge kunati kasutage diameetri vähendajaid või adaptereid, mis võimaldaks paigaldada suurema auguga saelehti

- Kaitske tarvikuid löökide, põrutuste ja määrdeainete eest

KASUTAMISE AJAL

• Ärge koormake tööriista üle (jälgige, et surve oleks kerge ja pidev, et vältida lõiketera otste ülekuumenemist ja plasti lõikamise korral plastmaterjali sulamist)
• Hoidke sõrmed, käed ja käevarred eemal liikuvast saelehest
• Kui saeleht blokeerub, lülitage seade kohe välja ja eemaldage vooluvõrgust; ainult seejärel eemaldage kinnikiilunud töödeldav detail
• Tööriista blokeerumisel või elektrilise või mehhaanilise tõrke korral lülitage see viivitamatult välja ning eemaldage pistik vooluvõrgust
• Kui toitejuhe saab töötamisel ajal kahjustada või see lõigatakse läbi, ärge toitejuhet puutuge, vaid eemaldage koheselt pistik vooluvõrgust
• Årge kasutage kunagi tööriista, kui juhe on kahjustatud; see tuleb välja vahetada spetsiaalse juhtme vastu, mille saate hooldusteenust osutavalt ettevõttelt.

PÄRAST KASUTAMIST

• Keelatud on pidurdada tarvikuid pärast tööriista väljalülitamist külgsurvega
• Eemaldage töötlemisjäägid või muud töödeldavate detailide osad lõikamispiirkonnas ainult siis, kui liikuvad osad on täielikult seiskunud
• kasutamisel muutub saeleht väga kuumaks: ärge katsuge seda enne, kui see on maha jahtunud
• Hoidke seadet sisetingimustes, kuivas ja suletud kohas, lastele kättesaamatult

TÖÖRIISTAL OLEVATE SÜMBOLITE SELGITUS

② Enne kasutamist tutvuge kasutusjuhendiga
③ Kandke kaitseprille ja kõrvaklappe
④ Ohtlik piirkond! Käte keelutsoon. Hoidke käed, sõrmed või käsivarred sellest piirkonnast eemal.
⑤ Topeltisolatsioon (maandusjuhe pole vajalik)
⑥ Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu ja patareisid ära koos olmejäätmetega

KASUTAMINE

- Transpordi/tööasend

Seadme vabastamiseks (töö asend)

- vajutage käepide B ühe käega alla, tömmates samal ajal teise käega C lukustustihvti ⑩a

- viige peakomplekt aeglaselt üles

Seadme kinnitamiseks (transpordi asend)

- reguleerige vertikaalnurk väärtusele 0° (vt Vertikaalnurkade reguleerimine)

- reguleerige horisontaalnurk väärtusele 45° vasakule või paremale (vt Horisontaalnurkade reguleerimine)

- vajutage käepide B ühe käega alla, vajutades teise käega C lukustustihvti

- elektrijuhtme üleskeeramine

- kasutage transpordikäepidet E tööriista kandmiseks ⑩c

! ärge tõstke kunagi tööriista põhikäepidemest või toitejuhtmest

- Seadme paigaldamine tööpinnale ⑪

! ohutuks käitamiseks paigaldage seade alati tasasele kindlale tööpinnale (nt tööpingile)

- kasutage 4 paigaldusauku F seadme kinnitamiseks tööpingile sobivate kruvide abil

- seadet on võimalk tööpingile kinnitada ka poest saadaolevate kruviklambrite abil

- teise võimalusena saab tööriista kinnitada nurgasae alusele

! lugege kõiki sae alusega seotud hoiatusi ja juhiseid

• Tolmu/laastude eemaldamine ⑫

- kinnitage tolmukott G/tolmuimeja vastavalt joonisele

- tühjendage tolmukoti regulaarselt tagab optimaalse tolmuimemisvõimsuse säilimise

! jälgige, et tolmuimeja voolik ei tökestaks kunagi alumise kettakaitsme funktsioneerimist ega takistaks saagimistööd

• Töödeldava detaili kinnitamine ⑬

! parima tööohutuse saamiseks kinnitake töödeldav detail alati kindlalt kaasasoleva reguleeritava klambri abil

- ärge töödelge detaile, mis on kinnitamiseks liiga väikesed

- töödeldavate detailide maksimumaalsed möötmed on antud tabelis ⑭

- kinnitage töödeldava detaili klamber kinnitusavasse M nupuga N (tööriista mölemal küljel)

- suruge töödeldav detail kindlalt vastu juhikut R - lukustage hoob lahti Q

- kohaldage klamber vastavalt töödeldavale detailile - kinnitage töödeldav detail kindlalt lukustuskäepidemega Q

! Teatud horisontaal- ja vertikaalnurkade puhul või sõltuvalt töödeldava detaili suurusest võib olla töödeldava detaili klambri asemel vajalik kasutada kaubanduslikult kättesaadavaid kruviklambreid

• Horisontaalnurkade reguleerimine ⑮

- lõdvendage lukustuskäepidet X

- tömmake horisontaalnurga piiriku vabastushooba Y

- liigutage saepinki kas vasakule või paremale ning seadistage soovitud horisontaalne kaldenurk (vahemikus 0° kuni 47°), kasutades indikaatorit Z - vabastage hoob Y

- pingutage lukustuskäepidet X (ärge pingutage käepidet liialt)

- kiireks ja täpseks sagedasti kasutatavate horisontaalsete kaldenurkade seadistamiseks (0°, 15°, 22,5°, 31,6°, 45°) lukustub horisontaalnurga piirik vastavatesse asenditesse

• Liikuva suunamislati reguleerimine

- lõdvendage nuppu K juhiku(te) liuglemise lubamiseks J

- lõdvendage nuppu K veelgi, et lubada juhiku(te) eemaldamine/kinnitamine

- pingutage nuppu K soovitud asendisse kinnitamiseks! enne seadme kasutamist kontrollige, kas liikuv suunamislatt on korralikult seadmele kinnitatud

• Vertikaalnurkade reguleerimine ⑯

! nihutage liikuvat suunamislatti vasakule

- lõdvendage kolmejalgne nupp 16b

- kallutage saepead vasakule kuni vertikaalnurga indikaator U on soovitud vertikaalnurga asendis

- hoidke saepead selles positsioonis ning pingutage nuppu T

- Komplekslöiked ⑰

! eemaldage liikuv suunamislatt

- komplekslöigete puhul on vajalik seadistada nii horisontaal- kui vertikaalnurgad

! katsetage tööriista alati algul proovitükil

- Seadme kasutamine

- asetage seade tööasendisse

! veenduge, et töödeldav detail on kindlalt klambriga kinnitatud saepingi ja juhiku vastu R

- lülitage tööriist sisse, vabastades lukustuse AB ja tömmates toitelülitit AA (19)

! ärge ristake saepea kasutamisel käsi ^18 a

! enne saeketta viimist töödeldavasse materjali peab saag saavutama täiskiiruse

! kui alumine kettakaitse ei avane automaatselt, mida võib teatud tingimustes juhtuda (nt töödeldava detaili puhul, mis on maksimumsuurusele väga lähedal), tuleb teil kettakaitse käsitsi avada ⑱b

- saagige töödeldavat detaili ühtlases tempos

- lülitage seade välja, vabastades lüliti AA

- enne saepea aeglaselt ülespoole suunamist oodake, kuni saetera on täielikult seiskunud

• Saeketta vahetus ⑳

! eemaldage seade vooluvõrgust

- võtke hoidikust AD välja kuuskantvõti AC

- hoidke kaitset A avatud asendis

- lödvendage katteplaadi kruvi AF (ärge keerake kruvi täiesti otsast) 20a

- keerake kaitse A täielikult tagurpid?b

- vajutage võlli lukustusnuppu AE ja hoidke see all, kui te eemaldate saelehe poldi AG, keerates kuuskantvõtit AC KELLAOSUTI SUUNAS (= samas suunas nagu näitab saelehele trükitud nool)

! spindlilukustusnupule AE tohib vajutada ainult siis, kui seade ei tööta

- vabastage spindlilukustusnupp AE

! vahetage välja hammastega aseketas, jälgides, et kettal oleva noole suund ühtiksid kettakaitsel oleva noole suunaga A

- paigaldage flanš AH ^20 c

- vajutage spindlilukustusnupule AE ja hoidke seda all, samal ajal pingutage ketta polti kuuskantvõtmega AC 1/8 pööret VASTUPÄEVA (tagab saeketta libisemise

kokkupuutel suure takistusega, vähendades mootori ülekoormust ja sae tagasilööki)

- pingutage katteplaadi kruvi AF

• Saepingi vaheliistu väljavahetamine Al ②1

Kahjustunud või kulunud saepingi vaheliistu väljavahetamiseks toimige järgmiselt.:

! eemaldage seade vooluvõrgust

• võtke hoidikust AD välja kuuskantvõti AC
• eemaldage köik 4 kruvi vastavalt joonisele
• eemaldage vana saepingi vaheliist esmalt seda eestpoolt tõstes ja seejärel täielikult välja tömmates
• asetage kohale uus saepingi vaheliist ! pingutage kindlalt köik 4 kruvi

• Saelehe 90° joonduse kontrollimine/seadistamine ②2

! eemaldage seade vooluvõrgust

• viige saepink 0° horisontaalnurga asendisse ja lukustage paigale
• viige saepea 0° vertikaalnurga asendisse
• langetage saepea ja lukustage paigale
• kontrollige 90° nurka saeketta ja pingi vahel nurgamõõdikuga

• vajadusel reguleerige saeketta 90° joondust järgmiselt

• lõdvendage kolmejalgne nupp T

• Reguleerige kruvi V saeketta võtmega 10 (ei kuulu standardkomplekti)
• kontrollige nurgaga üle
• lähtestage vertikaalnurga U näidik väärtusele 0°

• Saelehe 45° joonduse kontrollimine/seadistamine ②3

! eemaldage seade vooluvõrgust

• viige saepink 0° horisontaalnurga asendisse ja lukustage paigale
• lõdvendage kolmejalgne nupp T
• keerake saepea vasakule
• kontrollige 45° nurka saeketta ja pingi vahel horisontaalse nurgamõõdikuga
• kontrollige, et vertikaalnurga indikaator U on 45° juures

• vajadusel reguleerige saeketta 45° joondust järgmiselt"

• keerake kruvi W saeketta võtmega 10 (ei kuulu standardkomplekti)

• kontrollige lõikenurgaga üle

- Juhiku 90° joonduse kontrollimine/seadistamine ⑳

! eemaldage seade vooluvõrgust

• viige saepink 0° horisontaalnurga asendisse ja lukustage paigale
• langetage saepea ja lukustage paigale
• kontrollige 90° nurka saeketta ja juhiku vahel S nurgamõõdikuga (veenduge, et nurgamõõdik on kontaktis saelehe kere, mitte selle hammastega 24a

• vajadusel reguleerige saeketta 90° joondust järgmiselt:

• lõdvendage 2 tähtkruvi S ⑳b

• reguleerige juhikut, kuni saeleht ja juhik puutuvad täielikult kokku nurgamõõdikuga
• pingutage 2 tähtkruvi S
• lähtestage horisontaalnurga näidik väärtusele 0° 24c

TÖÖJUHISED

- Eriomased töödeldavad detailid

• toestage alati pika töödeldava detaili vabasid otsi 25
• veenduge, et kumerad või ümmargused töödeldavad detailid oleks kindlalt kinnitatud, et vältida nende libisemist 26

• lõikejoonel ei tohi esineda vaba ruumi töödeldava detaili ja juhiku või saepingi vahel

• Põrandale paigaldatavate vormide töötlemiseks võib juhisena 27 kasutada joonist

• Asetage töödeldav ese alati ilusama poolega allapoole, et viia materjalikahjustused miinimumini
• Kasutage üksnes öiget tüüpi teravaid saekettaid - löikekvaliteet paraneb saeketta hammaste arvu suurenedes
• kõvasulam-saeketaste kasutusiga on võrreldes tavaliste saeketastega kuni 30 korda pikem

HOOLDUS/TEENINDUS

• Hoidke seade ja toitejuhe alati puhtad (eriti õhutusavad, mis asuvad mootorikorpuse tagaosas)
• Töötage välja regulaarne kontroll veendumaks, et alumine kettakaitse töötab nõuetekohaselt. Puhastage alumist kettakaitset saetolmust niiske lapiga.

! enne puhastamist eemaldage seade vooluvõrgust

- Töstke alumine kettakaitse täielikult avatud asendisse ja vabastage; kui see ei sulgu kohe ja täielikult, tuleb seda kontrollida SKIL-i elektritööriistade remonditöökojas

- Puhastage saeketas kohe pärast kasutamist (eelkõige vaigu- ja liimijääkidest)

! kasutamisel muutub saeleht väga kuumaks: ärge katsuge seda enne, kui see on maha jahtunud

• Tööriist on hoolikalt valmistatud ja testitud; kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILi elektriliste käsitööriistade volitatud remonditöökojas
• toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale või lähimasse SKILI lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com)
• Arvestage sellega, et garantii ei hõlma seadme ülekoormamisest või ebaõigest käsitsemisest tulenevaid kahjustusi (teavet SKILi garantiitingimuste kohta vaadake veebilehelt www.skil.com või küsige kohalikult müügiesindajalt)

KESKKOND

- Ärge visake kasutuskölbmatuks muutunud elektrilisi tööriistu, patareisid, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele)

- vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta

- seda meenutab Teile sümbob

MÜRA

• Standardi EN 62841 järgi mõõdetud tööriista helirõhu tase on 99 dB(A) ja helivõimsuse tase on 108 dB(A) (määramatus K = 3 dB)
• Müraheite tase on mõõdetud vastavalt standardile EN 62841; seda võib kasutada tööriistade vördlemiseks ja tööriista kasutamisel ettenähtud töödeks esineva müra esialgseks hindamiseks

- tööriista kasutamisel muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib vibratsioon märkimisväärselt suureneda

- ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib vibratsioon märkimisväärselt väheneda

LV

Lenkzāgis 1305

IEVADS
