MANUAL DE UTILIZADOR 1305 AA SKIL

Declaração de conformidade CE Serra de mitra Número do produto Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas. Documentação técnica pertencente à:

• Esta ferramenta trabalha como uma máquina imóvel para corte longitudinal e transversal de madeira com cortes direitos e angulares (são possíveis ângulos de esquadria horizontais de -47° a +47° e ângulos de chanfradura verticais de 0° a 45°)

• Leia e guarde este manual de instruções

• Esta ferramenta não se destina a utilização prossional

• Utilize apenas a ferramenta quando montada correcta e completamente (não se esqueça de que a Skil não se responsabiliza por danos e/ou lesões pessoais resultantes da montagem incorrecta da ferramenta)

a) As chas das ferramentas eléctricas devem caber na tomada. A cha não deve ser modicada de modo algum. Não utilize quaisquer chas de adaptação junto com ferramentas eléctricas ligadas à terra. Fichas sem modicações e tomadas adequadas reduzem o risco de choques eléctricos. b) Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e geladeiras. Há um risco elevado de choques eléctricos, caso o corpo for ligado à terra. c) A ferramenta eléctrica não deve ser exposta à chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques eléctricos. d) O cabo do aparelho não deve ser utilizado para o transporte, para pendurar o aparelho, nem para puxar a cha da tomada. Mantenha o cabo afastado de calor, óleo, cantos aados ou partes em movimento do aparelho. Cabos danicados ou torcidos aumentam o risco de choques eléctricos. e) Ao trabalhar com a ferramenta eléctrica ao ar livre, use um cabo de extensão apropriado para áreas externas. O uso de um cabo apropriado para áreas externas reduz o risco de choques eléctricos. f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado uma disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha prudencia ao trabalhar com a a ferramenta eléctrica. Não use a ferramenta eléctrica se estiver fatigado ou sob a inuência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a operação da ferramenta eléctrica pode causar graves lesões. b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure se de que a ferramenta eléctrica esteja desligada, antes de conectá la à alimentação de rede e/ou ao acumulador, antes de levantá la ou de transportá la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste que se encontre numa parte móvel do aparelho, pode levar a lesões.

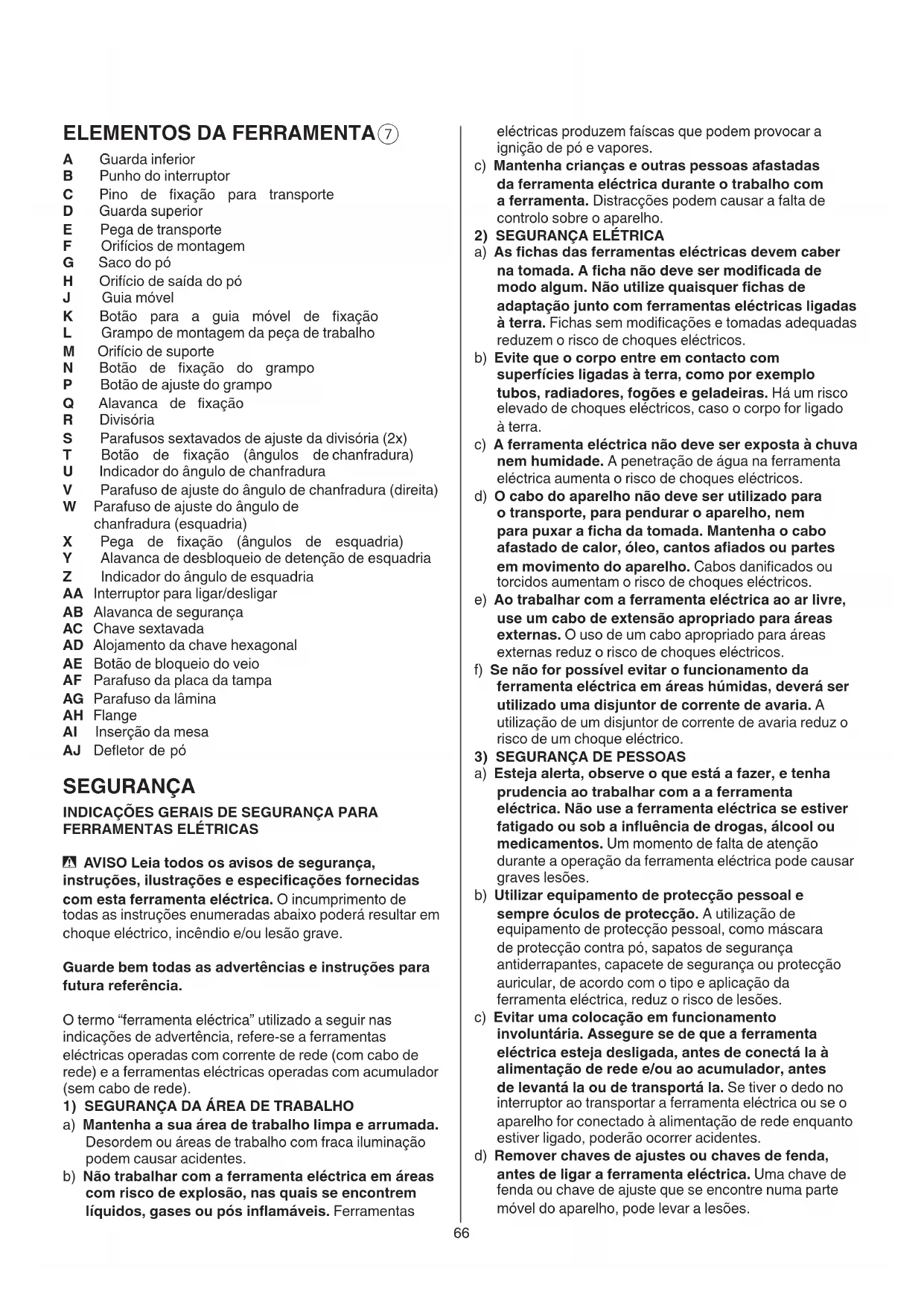

A Guarda inferior B Punho do interruptor C Pino de xação para transporte D Guarda superior E Pega de transporte F Orifícios de montagem G Saco do pó H Orifício de saída do pó J Guia móvel K Botão para a guia móvel de xação L Grampo de montagem da peça de trabalho M Orifício de suporte N Botão de xação do grampo P Botão de ajuste do grampo Q Alavanca de xação R Divisória S Parafusos sextavados de ajuste da divisória (2x) T Botão de xação (ângulos de chanfradura) U Indicador do ângulo de chanfradura V Parafuso de ajuste do ângulo de chanfradura (direita) W Parafuso de ajuste do ângulo de chanfradura (esquadria) X Pega de xação (ângulos de esquadria) Y Alavanca de desbloqueio de detenção de esquadria Z Indicador do ângulo de esquadria AA Interruptor para ligar/desligar AB Alavanca de segurança AC Chave sextavada AD Alojamento da chave hexagonal AE Botão de bloqueio do veio AF Parafuso da placa da tampa AG Parafuso da lâmina AH Flange AI Inserção da mesa AJ Deetor de pó SEGURANÇA INDICAÇÕES GERAIS DE SEGURANÇA PARA

FERRAMENTAS ELÉTRICAS

- AVISO Leia todos os avisos de segurança, instruções, ilustrações e especicações fornecidas com esta ferramenta eléctrica. O incumprimento de todas as instruções enumeradas abaixo poderá resultar em choque eléctrico, incêndio e/ou lesão grave. Guarde bem todas as advertências e instruções para futura referência. O termo “ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada. Desordem ou áreas de trabalho com fraca iluminação podem causar acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inamáveis. Ferramentas67

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualicado e só devem ser colocadas peças sobressalentes originais. Desta forma é assegurada a segurança da ferramenta eléctrica. INSTRUÇÕES DE SEGURANÇA PARA SERRAS DE ESQUADRIA

• As serras de esquadria destinam-se a cortar madeira ou produtos que não sejam de madeira. Não podem ser utilizadas com discos de corte abrasivos para cortar materiais ferrosos, tais como barras, hastes, vigas, etc. O pó abrasivo provoca a obstrução das peças móveis, tais como a proteção inferior. As faíscas provenientes do corte abrasivo queimarão a proteção inferior, a inserção de corte e as outras peças de plástico.

• Utilize grampos para suportar a peça de trabalho, sempre que for possível. Se apoiar manualmente a peça de trabalho, deve manter sempre a mão a, pelo menos, 100 mm de cada lado da lâmina da serra. Não utilize esta serra para cortar peças demasiado pequenas para serem xadas ou sustentadas manualmente Se a sua mão estiver demasiado perto da lâmina da serra, existe um risco elevado de lesões pelo contacto com a lâmina.

• A peça de trabalho deve estar imóvel e xada ou sustentada contra a guia e a mesa. Não introduza a peça de trabalho na lâmina ou corte “à mão livre” de forma nenhuma As peças de trabalho livres ou em movimento podem ser projetadas a altas velocidades, provocando lesões.

• Empurre a serra através da peça de trabalho. Não puxe a serra através da peça de trabalho. Para fazer um corte, levante a cabeça da serra e puxe-a sobre a peça de trabalho sem cortar, ligue o motor, pressione a cabeça da serra para baixo e empurre a serra através da peça de trabalho O corte no curso de tração pode fazer com que a lâmina da serra suba para o topo da peça de trabalho e projete o conjunto da lâmina contra o utilizador.

• Nunca cruze a mão sobre a linha de corte prevista, à frente ou atrás da lâmina de corte Apoiar a peça de trabalho “com as mãos cruzadas”, ou seja, segurar a peça de trabalho à direita da lâmina da serra com a sua mão esquerda ou vice-versa é muito perigoso.

• Enquanto a lâmina estiver em rotação, não coloque nenhuma das mãos atrás da guia a menos de 100 mm de cada lado da lâmina da serra, para retirar pedaços de madeira ou por qualquer outro motivo A proximidade da lâmina da serra em rotação em relação à sua mão pode não ser percetível e provocar lesões graves.

• Verique a sua peça de trabalho antes de cortar. Se a peça de trabalho estiver curvada ou empenada, xe-a com o lado exterior curvado virado para a guia. Assegure-se sempre de que não existe nenhuma folga entre a peça de trabalho, a guia e a mesa em toda a linha de corte As peças de trabalho tortas ou empenadas podem torcer ou deslocar-se e emperrar na lâmina da serra em rotação durante o corte. Não podem existir pregos ou objetos estranhos na peça de trabalho.

• Não utilize a motosserra até a mesa estar limpa de todas as ferramentas, pedaços de madeira, etc., e) Não se sobrestime. Mantenha uma posição rme e mantenha sempre o equilíbrio. Desta forma poderá será mais fácil controlar o aparelho em situações inesperadas. f) Use roupa apropriada. Não use roupa larga ou jóias. Mantenha os cabelos e roupas afastados de partes em movimento. Roupas largas, jóias ou cabelos longos podem ser agarradas por partes em movimento. g) Se for prevista a montagem de dispositivos de aspiração de pó e de dispositivos de recolha, assegure-se de que estão conectados e que sejam utilizados de forma correcta. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. h) Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fração de segundo.

4) USO E TRATAMENTO DE FERRAMENTAS

ELÉTRICAS a) Não sobrecarregue a ferramenta eléctrica. Use para o seu trabalho a ferramenta eléctrica correcta. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da faixa de potência indicada. b) Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de ligar-desligar, é perigosa e deve ser reparada. c) Puxar a cha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta, de substituir acessórios ou de guardar a ferramenta. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. d) Guarde ferramentas eléctricas que não estiverem sendo utilizadas, for a do alcance de crianças. Não permita que o aparelho seja utilizado por pessoas não familiarizadas com o mesmo ou que não tenham lido estas instruções. Ferramentas eléctricas são perigosas nas mãos de pessoas sem treinamento. e) Trate a ferramenta eléctrica e os acessórios com cuidado.Verique se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danicadas, que possam inuenciar o funcionamento do aparelho. Peças danicadas devem ser reparadas antes da utilização do aparelho. Muitos acidentes tem como causa uma manutenção insuciente das ferramentas eléctricas. f) Mantenha as ferramentas de corte sempre aadas e limpas. Ferramentas de cortes devidamente tratadas, com cantos aados travam com menos frequência e podem ser controladas com maior facilidade. g) Use a ferramenta eléctrica, os acessórios os bits da ferramenta etc., de acordo com estas instruções. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros ns que os previstos, pode resultar em situações perigosas. h) Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controlo seguros da ferramenta em situações inesperadas.68 cabeça da serra estar completamente na posição para baixo A ação de travagem da serra pode fazer com que a cabeça da serra seja puxada repentinamente para baixo, causando o perigo de lesões.

INSTRUÇÕES DE SEGURANÇA ADICIONAIS

• Os processos de ligação causam durante pouco tempo reduções de tensão; no caso de condições de rede desfavoráveis, podem ocorrer impedimentos devido a outros aparelhos (no caso de impendâncias de rede inferiores a 0,33 ohms não é de se esperar quaisquer interferências); se necessita de algum esclarecimento adicional, contacte o seu fornecedor de energia eléctrica GENERAL

• Utilize apenas a ferramenta para cortar madeira

• Certique-se sempre de que a tensão de alimentação está de acordo com a tensão indicada na placa de identicação da ferramenta

• Não se apoie na ferramenta ou no seu suporte Podem ocorrer lesões graves se a ferramenta cair ou se a ferramenta de corte for tocada acidentalmente. Não guarde materiais sobre a ferramenta ou junto à mesma, de modo a ser necessário apoiar-se na ferramenta ou no seu suporte para os alcançar.

• Desligue sempre a cha da tomada antes de proceder a qualquer ajustamento ou troca de acessório

• Desligue sempre a cha da fonte de alimentação, antes de transportar a serra de esquadria Desligue, baixe o conjunto da cabeça e bloqueie na posição, utilize a pega de transporte e uma das reentrâncias para as mãos na base da motoserra.

• Não deixe a ferramenta até ela parar completamente

• Ao cortar peças de trabalho com formas irregulares, planeie o seu trabalho de modo que as peças de trabalho não deslizem, prendam a lâmina e sejam arrancadas da sua mão

• Esta ferramenta não deve ser utilizada por pessoas menores de 16 anos

• Esta ferramenta não é aconselhada para cortar com água

UTILIZAÇÃO NO EXTERIOR

• Quando utilizar a ferramenta no exterior, ligue-a utilizando um disjuntor de corrente de falha (FI) com uma corrente de disparo de 30 mA no máximo e utilize apenas uma extensão destinada a utilização no exterior e que esteja equipada com uma tomada de união à prova de salpicos

• Utilize extensões completamente desenroladas e seguras, com uma capacidade de 16 Amp

• Use óculos de protecção, protectores para os ouvidos, e luvas de protecção

• O pó do material, como tinta com chumbo, algumas espécies de madeira, minerais e metais, pode ser prejudicial (contacto ou inalação do pó pode provocar reacções alérgicas e/ou doenças respiratórias ao operador ou às pessoas presentes); use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Determinados tipos de pó são classicados como substâncias cancerígenas (como pó de carvalho e faia), em especial, juntamente com aditivos para acondicionamento da madeira; use máscara cando apenas com a peça de trabalho Os detritos pequenos ou os pedaços de madeira soltos ou outros objetos em contacto com a lâmina em rotação podem ser projetados a alta velocidade.

• Corte apenas uma peça de trabalho de cada vez Várias peças de trabalho sobrepostas não podem ser xadas ou juntas devidamente e podem emperrar na lâmina ou deslocar-se durante o corte.

• Antes da utilização, assegure-se de que a serra de esquadria está montada ou colocada numa superfície de trabalho rme e plana. Uma superfície de trabalho rme e plana diminui o risco da serra de esquadria se tornar instável.

• Planeie o seu trabalho! Sempre que alterar o ajuste da chanfradura ou do ângulo de esquadria, assegure-se de que a guia ajustável está colocada corretamente para apoiar a peça de trabalho e não interferirá com a lâmina ou o sistema de proteção Sem ligar a ferramenta e sem nenhuma peça de trabalho na mesa, desloque a lâmina da serra através de um corte simulado completo, para garantir que não existirá interferência ou perigo de cortar a guia.

• Forneça apoios adequados, como extensões de mesa, cavaletes, etc. para uma peça de trabalho mais larga ou mais comprida do que o tampo da mesa. As peças de trabalho mais compridas ou mais largas do que a mesa da serra de esquadria podem inclinar, se não estiverem devidamente apoiadas. Se a peça cortada ou a peça de trabalho inclinar, pode levantar a proteção inferior ou ser projetada pela lâmina em rotação.

• Não utilize outra pessoa para substituir uma extensão de mesa ou como apoio adicional O apoio instável para a peça de trabalho pode fazer com que a lâmina emperre ou a peça de trabalho se desloque durante a operação de corte, arrastando-o a si e ao seu ajudante para a lâmina em rotação.

• A peça cortada não deve ser apertada ou pressionada de qualquer forma contra a lâmina da serra em rotação Se estiver limitada, ou seja, utilizando limitadores de comprimento, a peça cortada pode car cuneiforme contra a lâmina e ser projetada com violência.

• Utilize sempre um grampo ou uma peça xa concebida para apoiar devidamente material redondo, como hastes ou tubos As hastes têm tendência para rolar enquanto são cortadas, fazendo com que a lâmina “morda” e puxe o trabalho com a sua mão para dentro da lâmina.

• Deixe que a lâmina atinja a velocidade máxima antes de entrar em contacto com a peça de trabalho Isso reduzirá o risco da peça de trabalho ser projetada.

• Se a peça de trabalho ou a lâmina car presa, desligue a serra de esquadria. Espere que todas as peças móveis parem e desligue a cha da fonte de alimentação e/ou retire a bateria. Depois, trabalhe para libertar o material preso Se continuar a serrar uma peça de trabalho presa, pode perder o controlo ou danicar a serra de esquadria.

• Depois de terminar o corte, solte o interruptor, mantenha a cabeça da serra para baixo e espere que a lâmina pare antes de retirar a peça cortada É perigoso aproximar a sua mão da lâmina a funcionar por inércia.

• Segure rmemente a pega enquanto faz um corte incompleto ou ao soltar o interruptor antes da69

• Depois de desligar a ferramenta, nunca pare a rotação do acessório exercendo força lateral sobre o mesmo

• Retire apenas os cortes ou outras partes da peça de trabalho da área de corte quando todas as peças em movimento pararem completamente

• a lâmina da serra aquece durante a utilização; não lhe toque antes de arrefecer

• Guarde a ferramenta no interior num local seco e seguro, fora do alcance das crianças EXPLICAÇÃO DOS SÍMBOLOS DA FERRAMENTA

Leia o manual de instruções antes de utilizar o equipamento

Use óculos de protecção e protectores para os ouvidos

Área de perigo! Zona sem mãos. Mantenha as mãos, os dedos ou os braços afastados desta área.

Isolamento duplo (nenhum o de terra necessário)

Não deite ferramentas eléctricas e pilhas no lixo doméstico MANUSEAMENTO

• Montagem - monte o botão de três lados na parte traseira

- monte o botão de bloqueio de esquadria X na parte da frente da mesa

• Posição de transporte/trabalho Para libertar a ferramenta (posição de trabalho) - pressione a pega B para baixo com uma mão, enquanto retira o pino de xação C com a outra mão

- guie o conjunto da cabeça lentamente para cima Para segurar a ferramenta (posição de transporte) - dena o ângulo de chanfradura para 0° (ver Denir ângulo de chanfradura) - dena o ângulo de esquadria para 45° à esquerda ou à direita (ver Denir ângulo de esquadria) - pressione a pega B para baixo com uma mão, enquanto pressiona o pino de xação C com a outra mão - enrole o cabo de alimentação - utilize a pega de transporte E para transportar a ferramenta

! nunca levante a ferramenta segurando pela pega principal ou pelo cabo de alimentação

• Montagem da ferramenta na superfície de trabalho

! para manuseamento seguro, monte sempre a ferramenta numa superfície de trabalho plana e estável (por exemplo, bancada) - utilize os 4 orifícios de montagem F para prender a ferramenta com os parafusos adequados à superfície de trabalho - pode também xar a ferramenta à superfície de trabalho com os grampos de parafusos disponíveis comercialmente - em alternativa, a ferramenta pode montar-se num suporte para serra de esquadria ! leia todos os avisos e instruções incluídos no suporte da serra

• Extracção de pó/aparas

- monte o saco do pó G/aspirador conforme ilustrado - esvazie regularmente o saco do pó para uma melhor recolha do pó ! nunca deixe que o tubo do aspirador interfere com respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extracção de pó, em função dos materiais que vão ser utilizados

• Não processar material que contenha asbesto (asbesto é considerado como sendo cancerígeno)

• Nunca utilize a ferramenta sem o sistema de protecção original

• Verique se a guarda de protecção fecha correctamente antes de cada utilização

• Não utilize a serra se a guarda de protecção não se mover livremente e fechar imediatamente

• Nunca xe ou aperte a guarda de protecção na posição de abertura

• Nunca utilize a ferramenta sem a inserção da mesa; substitua uma inserção da mesa avariada ou gasta

• Retire todos os obstáculos que se encontram no topo superior e na parte inferior da peça a cortar antes de iniciar o trabalho

• Evite danicar a ferramenta em superfícies com pregos ou parafusos; remova-os antes de começar a trabalhar ACESSÓRIOS

• Nunca utilize discos de rebarbe/corte com esta ferramenta

• A SKIL só pode garantir um funcionamento perfeito da ferramenta, quando utilizada com os acessórios adequados que poderá adquirir nos revendedores autorizados SKIL

• Para montar/usar acessórios de outras marcas que não sejam SKIL, respeite as instruções do respectivo fabricante

• Só utilizar lâminas de serra que correspondam aos dados característicos indicados nesta instrução de serviço e que sejam controlados conforme EN 847-1 e respetivamente marcados

• Utilize apenas acessórios com um número de rotação admissível no mínimo tão alto como o mais alto número de rotação em vazio da ferramenta

• Nunca utilize lâminas para serras em HSS

• Não utilize lâminas que se encontrem rachadas, deformadas ou cagas

• Utilize apenas lâminas da serra com um diâmetro do orifício que encaixe no veio da ferramenta sem folga; nunca utilize redutores ou adaptadores para encaixar lâminas de orifícios grandes na serra

• Proteja os acessórios contra impacto, choques e gordura

DURANTE A UTILIZAÇÃO

• Não force a ferramenta (aplique uma pressão contínua e leve para evitar o sobreaquecimento das pontas das lâminas e, em plásticos de corte, o derretimento do material de plástico)

• Mantenha os dedos, as mãos e os braços afastados da lâmina da serra rotativa

• Se a lâmina da serra car bloqueada, desligue a ferramenta imediatamente e retire a cha; após estas operações, retire a peça de trabalho cuneiforme

• Em caso de bloqueio ou de anomalias eléctricas ou mecânicas, desligue imediatamente a ferramenta e a cha da tomada

• Caso o o for danicado ou cortado durante o trabalho, não toque no o, mas tire imediatamente a cha da tomada

• Nunca use a ferramenta se o cabo estiver danicado; este tem de ser substituído por um cabo especialmente preparado disponível através da organização de assistência.70 - ligue a ferramenta, desbloqueando o bloqueio AB e puxando o interruptor principal AA

! não cruze os braços enquanto utiliza a cabeça da serra

! a ferramenta deverá trabalhar na velocidade máxima, antes da lâmina da serra penetrar na peça a trabalhar ! se a proteção inferior não abrir automaticamente, o que pode acontecer em determinadas circunstâncias (por ex., uma peça de trabalho que está muito perto da capacidade máxima), pode ter de abrir a proteção manualmente

- serre através da peça de trabalho com o avanço uniforme - solte o interruptor para desligar a ferramenta AA - aguarde até a lâmina da serra car completamente parada antes de orientar a cabeça da serra lentamente para cima

• Troca de lâminas da serra

! desligar da fonte de corrente - tire a chave hexagonal AC do alojamento AD - mantenha a proteção de segurança A na posição aberta - desaperte o parafuso da placa da tampa AF (não desaperte completamente o parafuso)

- rode a proteção de segurança A completamente para trás

- prima o botão de fecho do veio AE e mantenha-o premido enquanto retira o parafuso da lâmina AG através da rotação da chave hexagonal AC PARA A DIREITA (= na mesma direcção como a seta impressa na lâmina da serra) ! pressione o botão AE de fecho do veio somente quando a ferramenta estiver parada - solte o botão AE de fecho do veio - retire a ange AH e a lâmina da serra ! troque a lâmina da serra com os dentes da serra e a seta imprimida na lâmina na mesma direcção da seta da guarda de protecção A - aplique o anel AH

- pressione o botão de fecho do veio AE e mantenha-o nessa posição, enquanto aperta o parafuso da lâmina com a chave hexagonal AC PARA A ESQUERDA 1/8 de volta após ter apertado à mão (a lâmina patina quando encontra demasiada resistência reduzindo sobrecargas do motor e ressaltos da lâmina) - aperte o parafuso da placa da tampa AF

• Substituir a inserção da mesa AI

Substitua uma inserção da mesa avariada ou gasta da seguinte forma: ! desligar da fonte de corrente - tire a chave hexagonal AC do alojamento AD - retire os 4 parafusos conforme ilustrado - retire a inserção da mesa antiga, levantando primeiro a parte frontal e, em seguida, retirando-a completamente - coloque a inserção da mesa nova ! aperte todos os 4 parafusos

• Vericar/ajustar o alinhamento da lâmina de 90°

! desligar da fonte de corrente - rode a mesa da serra para a posição de esquadria de 0° e bloqueie-a - gire a cabeça da serra para a posição de chanfradura de 0° a protecção inferior ou com a operação de corte

• Fixar a peça de trabalho

! para segurança do trabalho óptimo, xe sempre a peça de trabalho com o grampo ajustável fornecido - não trabalhe com peças de trabalho demasiado pequenas para xar - para dimensões máximeis da peça de trabalho, utilize a mesa

como referência - aperte o grampo da peça de trabalho no orifício de suporte M com o botão N (de cada lado da ferramenta) - prima a peça de trabalho rmemente contra a divisória

- desbloqueie a alavanca Q - adapte o grampo à peça de trabalho - xe rmemente a peça de trabalho, bloqueando a alavanca Q ! para algumas combinações de esquadria e chanfradura, ou conforme o tamanho da peça de trabalho, pode ser necessário utilizar grampos de parafusos disponíveis comercialmente

- desaperte a pega de xação X - puxe a alavanca de desbloqueio de detenção de esquadria Y - rode a mesa da serra para a esquerda ou para a direita e dena o ângulo de esquadria pretendido (de 0° to 47°) com o indicador Z - solte a alavanca Y - aperte a pega de xação X (não aperte a pega muito rmemente) - para um ajuste rápido e preciso de ângulos de esquadria utilizados frequentemente (0°, 15°, 22,5°, 31,6°, 45°), a alavanca de detenção de esquadria clica quando encaixa nas posições correspondentes

• Ajustar a guia deslizante - desaperte o botão K para permitir que a(s) guia(s) se mova(m) J - desaperte mais o botão K para permitir a remoção/ montagem da(s) guia(s) - aperte o botão K para xar a posição pretendida ! certique-se de que a guia deslizante está xa antes de utilizar a ferramenta

! deslize a guia deslizante para a esquerda - desaperte o botão de três lados T

- rode a cabeça da serra para a esquerda até o indicador do ângulo de chanfradura U apontar para o ângulo de chanfradura pretendido - mantenha a cabeça da serra nesta posição e aperte o botão T

! remova a guia deslizante - os cortes compostos requerem uma denição do ângulo de esquadria e uma denição do ângulo de chanfradura ! experimente sempre primeiro num pedaço de material

• Utilização da ferramenta - coloque a ferramenta na posição de trabalho ! certique-se de que a peça de trabalho está rmemente xa contra a divisória e a mesa da serra R71

MANUTENÇÃO / SERVIÇO

• Mantenha a ferramenta e o cabo sempre limpos (em especial, as ranhuras de ventilação na parte posterior do alojamento do motor)

• Verique regularmente se a proteção inferior está a funcionar adequadamente. Servindo-se de um pano húmido, limpe toda a serradura da proteção inferior. ! desligar a ferramenta da fonte de corrente antes de limpar - levante a proteção inferior para a posição totalmente aberta e solte-a; se não fechar completamente de imediato, deve ser vericada por um centro de assistência pós-venda para ferramentas elétricas SKIL

• Limpe a lâmina logo após a sua utilização (especialmente de resina ou cola) ! a lâmina da serra aquece durante a utilização; não lhe toque antes de arrefecer

• Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma ocina de serviço autorizada para ferramentas eléctricas SKIL - envie a ferramenta sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistência SKIL mais próximo (os endereços assim como a mapa de peças da ferramenta estão mencionados no www.skil.com)

• Não se esqueça de que os danos provocados por sobrecarga ou manuseamento incorrecto da ferramenta estão excluídos da garantia (para mais informações sobre as condições da garantia da SKIL, consulte www.skil.com ou pergunte ao seu revendedor) AMBIENTE

• Não deite ferramentas eléctricas, pilhas, acessórios e embalagem no lixo doméstico (apenas para países da UE) - de acordo com a directiva europeia 2012/19/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica - símbolo

lhe avisará em caso de necessidade de arranja-las RUÍDO

• O nível de pressão sonora desta ferramenta, medido de acordo com a EN 62841, é de 99 dB(A) e o nível de potência acústica é de 108 dB(A) (incerteza K = 3 dB)

• O nível de emissão de ruído foi medido de acordo com um teste normalizado fornecido na EN 62841; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar da exposição ao ruído ao utilizar a ferramenta para as aplicações mencionadas - utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos decientemente, pode aumentar signicativamente o nível de exposição - o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signicativamente o nível de exposição - baixe a cabeça da serra e bloqueie-a - procure um ângulo de 90° entre a lâmina e a mesa com um esquadro - se for necessário, ajuste o alinhamento da lâmina de 90° da seguinte forma:

1. desaperte o botão de três lados T

2. ajuste o parafuso V com uma chave da lâmina n.º 10

(não incluída de série)

3. volte a vericar com o esquadro

4. redena o indicador de chanfradura U para os 0°

• Vericar/ajustar o alinhamento da lâmina de 45°

! desligar da fonte de corrente - rode a mesa da serra para a posição de esquadria de 0° e bloqueie-a - desaperte o botão de três lados T - gire a cabeça da serra para a esquerda - procure um ângulo de 45° entre a lâmina e a mesa com um esquadro a 45° - verique se o indicador de chanfradura U está na marca de 45° - se for necessário, ajuste o alinhamento da lâmina de 45° da seguinte forma:

1. ajuste o parafuso W com uma chave da lâmina n.º

10 (não incluída de série)

2. volte a vericar a esquadria

• Vericar/ajustar o alinhamento da divisória de 90°

! desligar da fonte de corrente - rode a mesa da serra para a posição de esquadria de 0° e bloqueie-a - baixe a cabeça da serra e bloqueie-a - procure um ângulo de 90° entre a lâmina e a guia S com um esquadro (certique-se de que o esquadro contacta com o corpo da lâmina da serra e não com os dentes)

- se for necessário, ajuste o alinhamento da divisória de 90° da seguinte forma:

1. desaperte os 2 parafusos sextavados S

2. ajuste a divisória até a lâmina e a divisória estarem

em contacto total com o esquadro

3. aperte os 2 parafusos sextavados S

CONSELHOS DE APLICAÇÃO

• Peças de trabalho especiais - apoie sempre as extremidades livres de uma peça de trabalho longa

- certique-se de que as peças de trabalho curvas ou redondas estão especialmente xas contra deslizamento

- não pode existir nenhuma folga na linha de corte entre a peça de trabalho e a divisória ou a mesa da serra

• Para trabalhar com as moldagens do chão, pode utilizar a ilustração

• Coloque sempre a peça a trabalhar com a face virada para baixo assegurando assim o mínimo de estilhaçamento
