KÄYTTÖOHJE 1305 AA SKIL

EU-vaatimustenmukaisuusvakuutus Jiirisaha Tuotenumero Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Tekniset asiakirjat saatavana:

! trekk ut støpselet av stikkontakten - drei sagbordet til gjæringsposisjonen 0° og lås det54 W Ruuvi kaltevuuskulman säätämiseen (vasemmalla) X Lukituskahva (viistekulmat) Y Viisteen lukitsimen vapautusvipu Z Viistekulmamittari AA Virtakytkin AB Varmistin AC Kuusiokoloavain AD Säilytyspaikka kuusiokoloavainta varten AE Karanlukituspainike AF Suojalevyn ruuvi AG Teräpultti AH Laippa AI Pöydän irtopala AJ Pölydeektori TURVALLISUUS

- VAROITUS: Perehdy kaikkiin tämän sähkötyökalun mukana toimitettuihin varoituksiin, ohjeisiin, kuviin ja teknisiin tietoihin. Jos kaikkia alla olevia ohjeita ei noudateta, seurauksena voi olla sähköisku, tulipalo ja/tai vakava loukkaantuminen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite “sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e) Käyttäessäsi sähkötyökalua ulkona, käytä lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg - symbolet

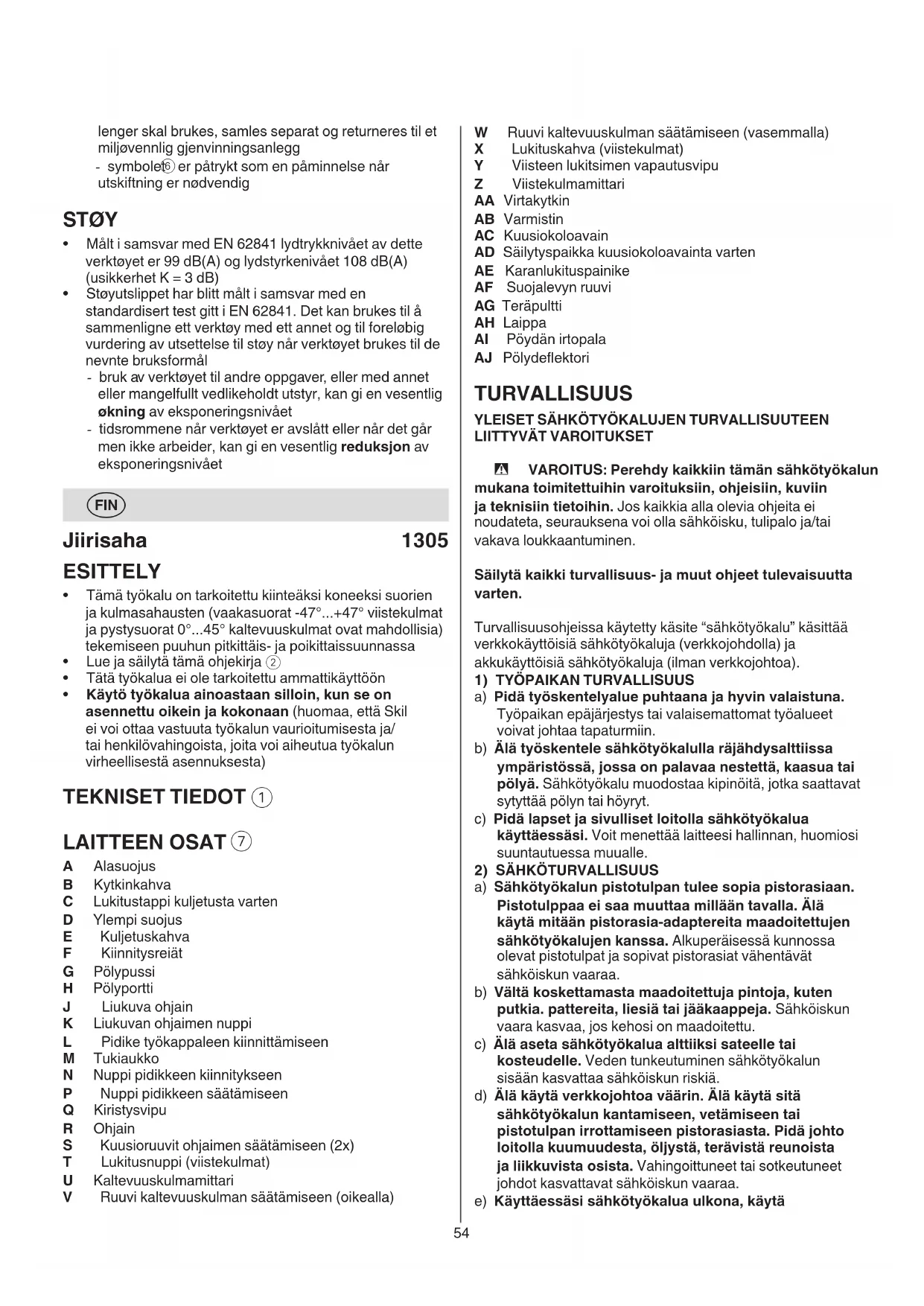

• Tämä työkalu on tarkoitettu kiinteäksi koneeksi suorien ja kulmasahausten (vaakasuorat -47°...+47° viistekulmat ja pystysuorat 0°...45° kaltevuuskulmat ovat mahdollisia) tekemiseen puuhun pitkittäis- ja poikittaissuunnassa

• Lue ja säilytä tämä ohjekirja

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Käytö työkalua ainoastaan silloin, kun se on asennettu oikein ja kokonaan (huomaa, että Skil ei voi ottaa vastuuta työkalun vaurioitumisesta ja/ tai henkilövahingoista, joita voi aiheutua työkalun virheellisestä asennuksesta) TEKNISET TIEDOT

A Alasuojus B Kytkinkahva C Lukitustappi kuljetusta varten D Ylempi suojus E Kuljetuskahva F Kiinnitysreiät G Pölypussi H Pölyportti J Liukuva ohjain K Liukuvan ohjaimen nuppi L Pidike työkappaleen kiinnittämiseen M Tukiaukko N Nuppi pidikkeen kiinnitykseen P Nuppi pidikkeen säätämiseen Q Kiristysvipu R Ohjain S Kuusioruuvit ohjaimen säätämiseen (2x) T Lukitusnuppi (viistekulmat) U Kaltevuuskulmamittari V Ruuvi kaltevuuskulman säätämiseen (oikealla)55 käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e) Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjauttaa mahdolliset viat ennen käyttöönottoa. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin. h) Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

a) Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. JIIRISAHAN TURVALLISUUSOHJEET

• Jiirisahat on tarkoitettu puun tai puunkaltaisten tuotteiden leikkaamiseen. Niitä ei saa käyttää hiomalaikoilla rautaisten materiaalien, kuten esimerkiksi tankojen, palkkien tai putkien, leikkaamiseen. Hiomapöly aiheuttaa liikkuvien osien, kuten alasuojan, kiinnitarttumiseen. Hiovan katkaisun aikana syntyvät kipinät polttavat alasuojan, halkaisukappaleen ja muut muoviosat.

• Käytä puristimia työkappaleen tukemiseen aina kuin mahdollista. Jos pidät työkappaletta paikoillaan käsin, käsien on oltava vähintään 10 cm:n etäisyydellä sahanterän molemmista reunoista. Älä käytä tätä sahaa liian pienten kappaleiden leikkaamiseen, joita ei voida turvallisesti kiinnittää tai pitää paikoillaan käsin. Jos käyttäjän kädet ovat liian lähellä sahanterää, loukkaantumisriski kasvaa.

• Työkappaleen on oltava paikoillaan ja kiinnitettynä molempiin ohjaimiin ja pöytään. Älä syötä työkappaletta terään äläkä leikkaa mitään ”vapaalla kädellä”. Kiinnittämättömät tai liikkuvat työkappaleet voivat lentää suurella nopeudella ja aiheuttaa loukkaantumisen.

• Työnnä saha työkappaleen läpi. Älä vedä sahaa työkappaleen läpi. Aloita sahaus nostamalla sahanpää se työkappaleen päälle leikkaamatta sitä. Käynnistä moottori, paina sahanpäätä alaspäin ja työnnä se työkappaleen läpi Työkappaleen leikkaaminen vetämällä sahaa itseä kohti aiheuttaa todennäköisesti sahanterän hyppäämisen työkappaleen yläosaan ja sieltä iskeytymisen käyttäjään.

• Älä koskaan risti käsiäsi leikkuulinjan yli sahanterän ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää maavuotokatkaisijaa. Maavuotokatkaisijan käyttö vähentää sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukkaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. h) Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä turvatoimenpiteet pienentävät sähkötyökalun tahattoman käynnistysriskin. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden56

• Jos työkappale tai terä tarttuu kiinni, sammuta jiirisaha. Odota, että kaikki liikkuvat osat ovat pysähtyneet, ja irrota pistoke virtalähteestä ja poista akku. Irrota sitten kiinnitarttunut kappale. Sahaamisen jatkaminen työkappaleen ollessa tarttuneena voi aiheuttaa jiirisahan hallinnan menetyksen tai vaurioitumisen.

• Sahauksenpäätteeksi vapauta kytkin, pidä sahanpäätä alaspäin ja odota, että terä pysähtyy kokonaan, ennen kuin poistat jäämäkappaleen. Käden kurottaminen jälkikäyvää terää kohti on vaarallista.

• Pidä kahvaa vakaasti, jos teet osittaisen leikkuun tai jos vapautat kytkimen, ennen kuin sahanpää on kokonaan ala-asennossa- Sahan jarruttaminen voi saada sahanpään vetäytymään yhtäkkiä alaspäin, mikä aiheuttaa loukkaantumisriskin. LISÄ-TURVALLISUUSOHJEET

• Kytkentätapahtumat aikaansaavat lyhytaikaisia jännitteen alenemisia; huonoissa verkko-olosuhteissa saattaa tämä vaikuttaa haitallisesti muihin laitteisiin (verkkoimpedanssin ollessa alle 0,33 Ohm ei häiriöitä ole odotettavissa); jos tarvitset lisätietoa, ole hyvä ja ota yhteyttä omaan sähkönjakelijaasi YLEISTÄ

• Käytä työkalua ainoastaan puun sahaamiseen

• Tarkista aina, että syöttöjännite on sama kuin työkalun nimilaatan osoittama jännite

• Älä seiso työkalun tai sen jalustan päällä. Työkalun tippuminen tai kosketus terän kanssa voi aiheuttaa loukkaantumisen. Älä säilytä materiaaleja työkalun päällä tai sen läheisyydessä niin, että materiaalien saavuttaminen edellyttää työkalun tai sen jalustan päällä seisomista.

• Irrota aina pistotulppa pistorasiasta, ennen kuin suoritat laitteelle mitään säätöjä tai vaihdat tarviketta

• Irrota aina pistoke virtalähteestä ennen jiirisahan kuljettamista. Irrota pistoke virtalähteestä ja laske sahanpää alas lukitusasentoon. Käytä kantokahvaa ja sahan rungossa olevaa kantolovea.

• Älä irrota otetta työkalusta, ennen kuin se on kokonaan pysähtynyt

• Kun leikkaat epäsäännöllisen mallisia työkappaleita, suunnittele työ niin, ettei työkappale pääse lipsahtamaan kädestä ja osumaan terään

• Tätä työkalua saavat käyttää vain 16 vuotta täyttäneet henkilöt

• Tämä saha ei sovellu märkäsahaukseen

• Ulkotilassa käytettäessä liitä työkalu vikavirran (FI) piirikatkaisimen kautta laukaisuvirtaan, jonka maksimi on 30 mA ka; käytä vain sellaista jatkojohtoa, joka on tarkoitettu ulkotilassa käytettäväksi ja varustettu roiskevedenpitävällä kytkentäliittimellä

• Käytä täysin rullaamattomia ja turvallisia jatkejohtoja, joiden kapasiteetti on 16 ampeeria

• Käytä suojalaseja, kuulonsuojaimia, ja suojakäsineitä

• Materiaaleista, kuten lyijypitoinen maali, jotkut puulajit, mineraalit ja metalli, tuleva pöly voi olla vahingollista (kosketuksiin joutuminen pölyn kanssa tai sen sisään hengittäminen voi aiheuttaa käyttäjälle tai sivustakatsojille allergiareaktioita ja/tai hengitysvaivoja); käytä pölynaamaria ja työskentele edestä tai takaa. Työkappaleen tukeminen ristimällä kädet, eli pitämällä työkappaleesta kiinni oikealla kädellä ja leikkaamalla vasemmalla kädellä, on erittäin vaarallista.

• Älä kurottele ohjaimen taakse puupalojen poistamiseksi tai muusta syystä niin, että kädet ovat alle 10 cm:n päässä sahanterän reunasta, silloin kun terä on käynnissä. Pyörivä sahanterä voi aiheuttaa vakavan loukkaantumisen.

• Tarkasta työkappale ennen leikkuuta. Jos se on kaartunut tai vääntynyt, kiinnitä se niin, että kaartuneen osan ulkoreuna on ohjaimen suuntaan. Varmista aina, ettei työkappaleen, ohjaimen ja pöydän välissä ole rakoa missään kohtaa leikkuulinjaa. Taittuneet tai vääntyneet työkappaleet voivat kääntyä tai siirtyä ja aiheuttaa näin sahanterän kiinnitarttumisen sahauksen aikana. Työkappaleessa ei saa olla nauloja tai muita vieraita esineitä.

• Älä koskaan käytä sahaa, ennen kuin pöydältä on siivottu kaikki työkalut, puukappaleet ja muut esineet. Pöydällä saa olla vain työkappale. Pienet roskat, irtonaiset puukappaleet tai muut esineet voivat lentää suurella nopeudella joutuessaan kosketuksiin pyörivän terän kanssa.

• Leikkaa vain yhtä työkappaletta samaan aikaan. Työkappalepino ei voida kiinnittää asianmukaisesti, ja kappaleet saattavat liikkua tai terä voi tarttua kiinni sahauksen aikana.

• Varmista ennen käyttöä, että jiirisaha on asennettu tai sijoitettu tasaiselle ja vakaalle työalustalle. Tasainen ja vakaa työalusta pienentää jiirisahan epävakaan toiminnan riskiä.

• Suunnittele työ! Varmista aina ennen kallistus- ja viistekulma-asetusten muuttamista, että säädettävä ohjain on asetettu oikein niin, että se tukee työkappaletta eikä estä terää tai suojaimia toimimasta. Älä käynnistä (ON) työkalua vielä äläkä aseta työkappaletta vielä pöydälle. Liikuta sahaa mukaillen leikkuuliikettä ja varmista, ettei terä osu tai leikkaa ohjainta.

• Varmista asianmukaiset tuet, kuten pöydän irtopalat ja sahapukit, mikäli työkappale on leveämpi tai pidempi kuin pöytä. Jiirisahan pöytää leveämmät tai pidemmät työkappaleet voivat pudota, jos niitä ei tueta kunnolla. Jos jäämäkappale tai työkappale putoaa, se saattaa nostaa alasuojan tai kappale saattaa lentää osuessaan pyörivään terään.

• Älä pyydä ketään toista henkilöä tukemaan kappaletta tai tarjoamaan lisätukea, vaan käytä pöydän irtopalaa. Epävakaa työkappale voi aiheuttaa terän kiinnitarttumisen tai työkappaleen liikkumisen sahauksen aikana, mikä voi johtaa käyttäjän paiskautumiseen pyörivää terää kohti.

• Jäämäkappale ei saa tarttua kiinni pyörivään sahanterään eikä joutua sen painamaksi. Jos jäämäkappale jää jumiin esimerkiksi pituussuuntaisiin rajoittimiin, se saattaa osua terään ja lentää suurella nopeudella.

• Käytä aina erityisesti pyöreiden esineiden, kuten tankojen ja putkien, tukemiseen tarkoitettuja kiinnikkeitä tai kiinnittimiä. Tangoilla on taipumus pyöriä leikkuun aikana, jolloin terä ”leikkaa kiinni” ja vetää työkappaleen ja käyttäjän käden terää kohti.

• Odota, että terä on täydessä nopeudessaan, ennen kuin aloitat työkappaleen leikkaamisen. Tämä pienentää työkappaleen lentämisen riskiä.57

• Poista jäämät tai muut työkappaleen osat sahausalueelta vasta, kun kaikki liikkuvat osat ovat pysähtyneet kokonaan

• sahanterä kuumenee erittäin paljon käytön aikana; älä koske kehykseen ennen kuin se on jäähtynyt

• Säilytä työkalu sisätiloissa kuivassa ja lukitussa paikassa lasten ulottumattomissa

Lue käyttöohjeet ennen käyttöä

Käytä suojalaseja ja kuulonsuojaimia

Vaara-alue! Ei käsiä -alue. Pidä kädet, sormet ja käsivarret kaukana tältä alueelta.

Kaksoiseristys (ei tarvita maajohtoa)

Älä hävitä sähkötyökalua ja paristoja tavallisen kotitalousjätteen mukana KÄYTTÖ

• Asennus - asenna kolmijalkainen nuppi takaosaan

- asenna viisteen lukitusnuppi X pöydän etuosaan

• Kuljetus-/työskentelyasento Työkalun irrottaminen (työskentely-asento) - paina kahvaa B alaspäin yhdellä kädellä samalla, kun vedät lukitustapin ulos C toisella kädellä

- ohjaa sahanpäätä hitaasti ylöspäin Työkalun kiinnittäminen (kuljetus-asento) - aseta kallistuskulmaksi 0° (ks. Kallistuskulmien asettaminen) - aseta viistekulmaksi 45° vasemmalle tai oikealle (ks. Viistekulmien asettaminen) - paina kahvaa B alaspäin yhdellä kädellä samalla, kun painat toisella kädellä lukitustappia C - kierrä virtajohto rullalle - käytä kuljetuskahvaa E työkalun kuljettamiseen

! älä koskaan nosta työkalua pitämällä kiinni pääkahvasta tai virtajohdosta

• Työkalun kiinnittäminen työpinnalle

! jotta käsittely olisi turvallista, kiinnitä työkalu aina tasaiselle ja tukevalle työpinnalle (esim. työpenkkiin) - käytä 4 kiinnitysreikää F työkalun kiinnittämiseen työpintaan sopivilla ruuveilla - voit myös kiinnittää työkalun työpintaan kaupasta saatavilla ruuvipuristimilla - työkalu voidaan asentaa myös jiirisahan jalustaan ! lue kaikki sahan jalustan varoitukset ja ohjeet

- asenna pölypussi G/pölynimuri, kuten kuvassa on esitetty - tyhjennä pölypussi säännöllisesti optimaalisen pölynimun saavuttamiseksi ! varmista, että pölyimurin letku ei pääse häiritsemään alasuojaa eikä sahausta

• Työkappaleen kiinnittäminen

! kiinnitä työturvallisuuden varmistamiseksi työkappale tukevasti mukana tulleella säädettävällä puristimella - älä käsittele työkappaleita, jotka ovat liian pieniä puristimella kiinnitettäviksi - katso työkappaleen maksimimitat taulukosta

- kiinnitä puristin tukiaukkoon M nupilla N (kummalle puolelle työkalua tahansa) - paina työkappale tukevasti ohjainta vasten R pölynpoistolaitteen kanssa, kun sellainen on liitettävissä

• Tietyntyyppiset pölyt on luokiteltu karsinogeenisiksi (kuten tammi- ja pyökkipöly) erityisesti puun käsittelyyn käytettävien lisäaineiden yhteydessä; käytä pölynaamaria ja työskentele pölynpoistolaitteen kanssa, kun sellainen on liitettävissä

• Noudata maakohtaisia pölyyn liittyviä sääntöjä

• Älä koskaan työstä asbestipitoista ainetta (asbestia pidetään karsinogeenisena)

• Älä koskaan käytä konettasi ilman alkuperäisiä suojavarusteita

• Varmista aina ennen käyttöä, että suojus sulkeutuu kunnolla

• Älä käytä sahaa, jos suojus ei liiku vapaasti tai sulkeudu heti

• Älä koskaan purista tai sido suojusta auki-asentoon

• Älä koskaan käytä työkalua ilman pöydän irtopalaa, vaihda viallinen tai kulunut pöydän irtopala

• Poista kaikki esteet sahauslinjan ylä- ja alapuolelta ennen sahausta

• Vältä vaaralliset vahingot, jotka voivat aiheutua nauloista, ruuveista tai muista aineista työstettävässä materiaalissa; poista ne ennen työskentelyn aloittamista VARUSTEET

• Älä käytä hionta- tai jyrsintälevyjä tämän koneen kanssa

• SKIL pystyy takaamaan työkalun moitteettoman toiminnan vain, kun käytetään oikeita tarvikkeita, jotka ovat saatavana SKIL-myyntiliikkeestä

• Muita kuin SKIL-varusteita kiinnitettäessä/käytettäessä noudata kyseisen valmistajan antamia ohjeita

• Käytä ainoastaan sahanteriä, jotka vastaavat tässä käyttöohjeessa määriteltyjä ominaistietoja, ovat koestettuja EN 847-1 mukaan ja vastaavasti merkittyjä

• Käytä vain tarvikkeita, joiden sallittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjäkäyntikierrosluku

• Älä koskaan käytä pikateräksestä tehtyjä sahanteriä

• Älä käytä rikkinäistä, tylsää tai vääntynyttä sahanterää

• Käytä ainoastaan sahanteriä, joiden reiän halkaisija sopii työkalukaraan välyksettä; älä koskaan käytä pienennys- tai sovitusosia isoreikäisten sahanterien asentamiseen

• Suojele varusteita iskuja, törmäyksiä ja rasvaantumista vastaan

• Älä liikuta työkalua väkisin (paina sitä kevyesti ja jatkuvasti välttääksesi terän kärkien ylikuumenemisen, ja jos sahaat muovia, muovin sulamisen)

• Pidä sormet, kädet ja käsivarret poissa pyörivän sahanterän läheltä

• Jos sahanterä jumittuu, sammuta työkalu välittömästi ja irrota pistoke pistorasiasta; irrota työkappale vasta sitten

• Jos saha juuttuu kiinni tai jos huomaat siinä sähköisen tai mekaanisen vian, sulje se heti ja irrota pistotulppa pistorasiasta

• Jos sähköjohto vahingoittuu tai katkeaa työn aikana ei johtoa saa koskettaa, vaan pistotulppa on välittömästi irrotettava pistorasiasta

• Älä käytä työkalua, jonka johto on vioittunut; johto on vaihdettava erikoisvalmisteiseen johtoon, jonka voi hankkia mistä tahansa huolto-organisaatioon kuuluvasta liikkeestä.

• Kun olet kytkenyt työkalun irti, älä koskaan pysäytä varusteen pyörintää siihen kohdistetulla poikittaisella voimalla58 - paina karan lukitusnuppia AE ja pidä se pohjassa irrottaessasi terän pultin AG kääntämällä kuusiokoloavainta AC MYÖTÄPÄIVÄÄN (= sahanterään painetun nuolen suuntaan) ! paina karanlukituspainiketta AE vain sahan ollessa pysähdyksissä - vapauta karanlukituspainike AE - irrota laippa AH ja sahanterä ! vaihda sahanterä ja varmista, että hampaat ja terään merkitty nuoli ovat samansuuntaisia suojuksessa A olevan nuolen kanssa - kiinnitä laippa AH

- paina karanlukituspainiketta AE ja pidä sitä painettuna samalla kun kiristät terän pulttia kääntämällä kuusiokoloavainta AC VASTAPÄIVÄÄN 1/8 kierroksen verran olemaan sormikireyttä tiukemmalla (varmistaa, että saha ei vahingoitu silloin, kun terään kohdistuu voimakas rasitus tai takaisku) - kiristä suojalevyn ruuvi AF

• Pöydän irtopalan vaihtaminen AI

Vaihda viallinen tai kulunut pöydän irtopala seuraavasti: ! vedä pistoke pistorasiasta - ota kuusiokoloavain AC pidikkeestä AD - irrota kaikki 4 ruuvia kuten kuvassa - irrota vanha pöydän irtopala nostamalla sitä ensin edestä ja vetämällä se sitten kokonaan irti - aseta uusi pöydän irtopala paikalleen ! kiristä tukevasti kaikki 4 ruuvia

• 90° Terän kohdistuksen tarkistaminen/säätäminen

! vedä pistoke pistorasiasta - käännä sahauspöytä 0 asteen viistekulmaan ja lukitse se paikalleen - käännä sahanpää 0 asteen kallistuskulmaan - laske sahanpää ja lukitse se paikalleen - tarkista suorakulman avulla, että terän ja pöydän välinen kulma on 90° - säädä terän 90° kohdistus tarvittaessa seuraavasti:

1. löysää kolmijalkainen nuppi T

2. säädä ruuvia V teräavaimella 10 (ei sisälly vakiona)

3. tarkista vielä kulmamittarilla

4. aseta kallistuskulma U 0 asteeseen

• 45° Terän kohdistuksen tarkistaminen/säätäminen

! vedä pistoke pistorasiasta - käännä sahauspöytä 0 asteen viistekulmaan ja lukitse se paikalleen - löysää kolmijalkainen nuppi T - käännä sahanpäätä vasemmalle - tarkista viistekulmamittarin avulla, että terän ja pöydän välinen kulma on 45° - varmista, että kallistuskulmamittari U on 45° merkin kohdalla - säädä terän 45° kohdistus tarvittaessa seuraavasti:

1. kiristä ruuvi W koon 10 ruuviavaimella (ei sisälly

2. tarkista vielä viistemittarilla

• 90° Ohjaimen kohdistuksen tarkistaminen/säätäminen

! vedä pistoke pistorasiasta - käännä sahauspöytä 0 asteen viistekulmaan ja lukitse se paikalleen - laske sahanpää ja lukitse se paikalleen - tarkista suorakulman avulla, että terän ja ohjaimen välillä on 90 asteen kulma S (varmista, että suorakulma koskettaa sahanterän runkoa, ei sen hampaita

- vapauta vipu Q - kiinnitä puristin työkappaleeseen - kiinnitä työkappale tukevasti lukitsemalla vipu Q ! joissakin viiste- ja kallistusyhdistelmissä tai riippuen työkappaleen koosta voi olla tarpeen käyttää kaupasta saatavia ruuvipuristimia työkappaleen puristimen sijaan

• Viistekulmien asettaminen

- löysää lukituskahva X - vedä viisteen lukituksen vapautusvipua Y - kierrä sahauspöytää vasta- tai myötäpäivään ja aseta haluamasi viistekulma (0° - 47°) astemitan avulla Z - vapauta vipu Y - kiristä lukituskahvaa X (älä kiristä kahvaa liian tiukalle) - usein käytettävien viistekulmien (0°, 15°, 22,5°, 31,6°, 45°) nopeaa ja tarkkaa asettamista varten viisteen säätövipu napsahtaa paikalleen vastaaviin asentoihin

• Liukuohjaimen säätäminen - löysää nuppia K, jotta ohjaimet pääsevät liukumaan J - Löysää nuppia K edelleen, jotta ohjaimet voidaan poistaa/asentaa - kiristä nuppi K haluamaasi asentoon ! varmista ennen työkalun käyttöä, että liukuohjain on kiinnitetty tukevasti

• Kallistuskulmien asettaminen

! siirrä liukuohjainta vasemmalle - löysää kolmijalkaista nuppia T

- käännä sahanpäätä vastapäivään, kunnes kallistuskulmamittari U osoittaa haluamaasi kallistuskulmaa - pidä sahanpäätä tässä asennossa ja kiristä nuppi T

! irrota liukuohjain - yhdistelmäsahaukset edellyttävät sekä viistekulman että kallistuskulman asettamista ! testaa ensin kappaleella

• Työkalun käyttö - aseta työkalu työasentoon ! varmista, että työkappale on puristettuna tukevasti sahauspöytää ja ohjainta vasten R - käynnistä työkalu vapauttamalla lukitus AB ja vetämällä pääkytkimestä AA

! älä risti käsivarsiasi, kun käytät sahanpäätä

! koneen pitää käydä täysillä kierroksilla ennen sahanterän kosketusta työstettävään kappaleeseen ! jos alasuoja ei avaudu automaattisesti, mikä voi olla mahdollista tietyissä tilanteissa (esim. jos työkappale on erittäin lähellä maksimikapasiteettia), käyttäjän on avattava alasuoja käsin

- kuljeta saha työkappaleen poikki tasaista vauhtia - sammuta työkalu vapauttamalla kytkin AA - odota, kunnes sahanterä on pysähtynyt kokonaan, ennen kuin ohjaat sahanpäätä hitaasti ylöspäin

! vedä pistoke pistorasiasta - ota kuusiokoloavain AC pidikkeestä AD - pidä suojus A avoimessa asennossa - löysää kansilevyn ruuvia AF (älä avaa ruuvia kokonaan)

- käännä suojus A kokonaan taaksepäin

• Tämän työkalun äänenpainetaso standardin 62841 mukaisesti mitattuna on 99 dB(A) ja äänenvoimakkuus 108 dB(A) (epävarmuus K = 3 dB)

• Melutaso on mitattu standardin EN 62841 mukaisen standarditestin mukaisesti; sitä voidaan käyttää verrattaessa yhtä laitetta toiseen sekä alustavana melulle altistumisen arviona käytettäessä laitetta manituissa käyttötarkoituksissa - laitteen käyttö eri käyttötarkoituksiin tai erilaisten tai huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä merkittävästi altistumistasoa - laitteen ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi

1. löysää 2 kuusioruuvia S

2. säädä ohjainta, kunnes terä ja ohjain koskettavat

kokonaan suorakulmaan

3. kiristä 2 kuusioruuvia S

• Erikoistyökappaleet - tue aina pitkän työkappaleen vapaat päät

- varmista, että kaarevat tai pyöreät työkappaleet on kiinnitetty erityisen hyvin niiden luiskahtelun estämiseksi

- sahauslinjalla ei saa olla väliä työkappaleen ja ohjaimen tai sahauspöydän välissä

• Käytä lattialistoja käsitellessäsi apuna kuvaa

• Käännä aina työkappaleen parempi puoli alaspäin, jotta reunan repeäminen olisi mahdollisimman vähäistä

• Käytä vain oikeantyyppisiä teräviä sahanteriä - sahauksen laatu riippuu hammastuksen tiheydestä - kovametallikärkiset terät pysyvät terävinä jopa 30 kertaa kauemmin kuin tavalliset sahanterät HOITO / HUOLTO

• Pidä työkalu ja johto aina puhtaina (etenkin ilmanvaihtoreiät moottorin kotelon takana)

• Tarkista säännöllisesti, että alasuoja toimii asianmukaisesti. Puhdista alasuojasta mahdollinen sahauspöly kostealla liinalla. ! irrota liitosjohto aina puhdistuksen ajaksi pistorasiasta - nosta alasuoja kokonaan avoimeen asentoon ja vapauta se; jos se ei välittömästi sulkeudu kokonaan, se on tarkastettava SKIL-sopimushuollossa

• Puhdista sahanterä välittömästi käytön jälkeen (erityisesti pihkasta ja liimasta) ! sahanterä kuumenee erittäin paljon käytön aikana; älä koske kehykseen ennen kuin se on jäähtynyt

• Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa SKIL sopimushuollon tehtäväksi - toimita työkalu sitä osiin purkamatta lähimpään SKIL- huoltoon (osoitteet ja työkalun huoltokaava ovat tarjolla web-osoitteessa www.skil.com) ostotodiste mukaan liitettynä

• Ota huomioon, että takuu ei kata työkalun ylikuormituksesta tai väärästä käsittelystä johtuvia vahinkoja (katso SKILin takuuehdot osoitteesta www.skil.com tai kysy jälleenmyyjältä)

• Älä hävitä sähkötyökalua, paristoja, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita) - vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen - symboli
