1305 AA - Sierra SKIL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sierra ingletadora radial
Marca	Skil
Modelo	1305 AA
Rango de ángulo de inglete	-47° a +47°
Rango de ángulo de bisel	0° a 45°
Alimentación	230 V ~ 50 Hz
Potencia nominal	1500 W (estimación)
Velocidad en vacío	4800 rpm (estimación)
Diámetro de la hoja	254 mm (10 pulgadas)
Agujero de la hoja	30 mm (estimación)
Peso	18 kg (estimación)
Dimensiones (Largo x Ancho x Alto)	600 x 500 x 400 mm (estimación)
Capacidad de corte máx. (a 0° inglete y 0° bisel)	90 x 90 mm (estimación)
Funciones principales	Cortes rectos, transversales, de inglete, de bisel y combinados
Dispositivos de seguridad	Cárter inferior, protección superior, palanca de seguridad, freno de hoja
Sistema de aspiración	Bolsa para polvo integrada y salida para aspiradora
Sujeción de la pieza	Mordaza de sujeción ajustable integrada
Guía deslizante	Sí, ajustable
Mantenimiento	Limpieza regular de la cubierta, las aletas y la hoja; verificación del cárter inferior
Reparabilidad	Piezas de repuesto disponibles a través de centros de servicio autorizados Skil
Garantía	Según condiciones generales de Skil

Preguntas frecuentes - 1305 AA SKIL

¿Cómo cambiar la hoja de sierra?

Desconecte la herramienta. Abra el cárter de protección, bloquee el eje con el botón AE, desenrosque el perno de la hoja AG en sentido horario con la llave hexagonal AC. Retire la brida AH y la hoja. Monte la nueva hoja respetando la dirección de rotación indicada por la flecha. Vuelva a atornillar el perno en sentido antihorario con 1/8 de vuelta adicional después del bloqueo.

¿Cómo ajustar el ángulo de inglete?

Afloje la manija de bloqueo X y empuje la palanca de liberación del trinquete de inglete Y. Gire la mesa hasta el ángulo deseado (0° a 47°) leyendo el indicador Z. Suelte Y y apriete X. Para los ángulos comunes (15°, 22.5°, 31.6°, 45°), la palanca se engancha automáticamente.

¿Cómo ajustar el ángulo de bisel?

Mueva la guía deslizante hacia la izquierda. Afloje el botón T de tres patas. Incline el brazo de la herramienta hacia la izquierda hasta el ángulo deseado (0° a 45°) mientras observa el indicador U. Mantenga la posición y apriete T.

¿Cómo limpiar la herramienta?

Desconecte siempre antes de limpiar. Limpie regularmente las rejillas de ventilación en la parte trasera del motor, el cárter inferior (con un paño húmedo) y la hoja después de usarla (espere a que se enfríe). Verifique que el cárter inferior se cierre correctamente; en caso de defecto, contacte a un centro de servicio Skil.

¿Puedo usar hojas de acero rápido (HSS)?

No, nunca use hojas de acero rápido (HSS). Use únicamente hojas conformes a la norma EN 847-1, con un agujero adaptado al husillo. Las hojas deben estar afiladas y en buen estado.

¿Cómo transportar la sierra?

Ajuste el ángulo de bisel a 0° y el ángulo de inglete a 45° (izquierda o derecha). Empuje la manija B y tire del pasador de bloqueo C para bajar la cabeza. Enrolle el cable. Use la manija de transporte E; nunca lleve la herramienta por la manija principal o el cable.

¿Por qué mi corte no es recto?

Verifique la alineación de la hoja a 90° y 45° siguiendo los procedimientos de ajuste en el manual. Asegúrese de que la pieza esté bien sujeta y que la guía deslizante esté correctamente posicionada. Use una hoja bien afilada y adecuada para el material.

¿Cómo reemplazar la placa desmontable?

Desconecte la herramienta. Retire los cuatro tornillos de la placa desmontable AI con la llave hexagonal. Levante la placa vieja por el frente y jálela. Coloque la placa nueva y apriete firmemente los cuatro tornillos.

¿Puedo usar esta herramienta para cortar metal?

No, esta sierra está diseñada únicamente para cortar madera o materiales similares. El corte de metales ferrosos puede dañar la herramienta y crear riesgos de seguridad.

¿Qué equipos de protección debo usar?

Use siempre gafas de protección, protectores auditivos y guantes. Use una máscara antipolvo al cortar madera que produzca partículas finas. Evite ropa holgada y joyas.

MANUAL DE USUARIO 1305 AA SKIL

• Esta herramienta está concebida como máquina estacionaria para el corte longitudinal y transversal, y recto y en ángulo, de la madera (son posibles ángulos horizontales de inglete de -47° a +47°, y ángulos verticales de bisel de 0° a 45°)
• Lea y conserve este manual de instrucciones ②
• Esta herramienta no está concebida para uso profesional
• Utilice esta herramienta solo cuando esté correcta y totalmente montada (tenga presente que Skil no asumirá ninguna responsabilidad por daños en la herramienta ni por lesiones personales que se deriven del montaje incorrecto de la herramienta)

DATOS TÉCNICOS①

ELEMENTOS DE LA HERRAMIENTA⑦

A Guarda inferior
B Empuñadura con interruptor
C Pasador de bloqueo para el transporte
D Protección superior
E Empuñadura para transporte
F Orificios de montaje
G Bolsa de polvo
H Puerto de polvo
J Guía deslizante
K Botón de apriete de la guía deslizante
L Mordaza para montaje de pieza de trabajo
M Orificio de soporte
N Botón de apriete de mordaza
P Botón de ajuste de mordaza
Q Palanca de sujeción
R Guía
T Botón de bloqueo (ángulos de bisel)
U Indicador de ángulo de bisel
V Tornillo de ajuste de ángulo de bisel (derecho)
W Tornillo de ajuste de ángulo de bisel (izquierdo)
X Mango de bloqueo (ángulos de inglete)
Y Palanca de liberación del trinquete del inglete
Z Indicador de ángulo de inglete

S Tornillos de cabeza hexagonal de ajuste de la guía (2x)

AA Interruptor de activación/desactivación
AB Palanca de seguridad
AC Llave hexagonal
AD Alojamiento para la llave hexagonal
AE Botón de bloqueo del eje
AF Tornillo de placa de cubierta
AG Tornillo de la hoja
AH Brida
AI Inserción de base
AJ Deflector de polvo

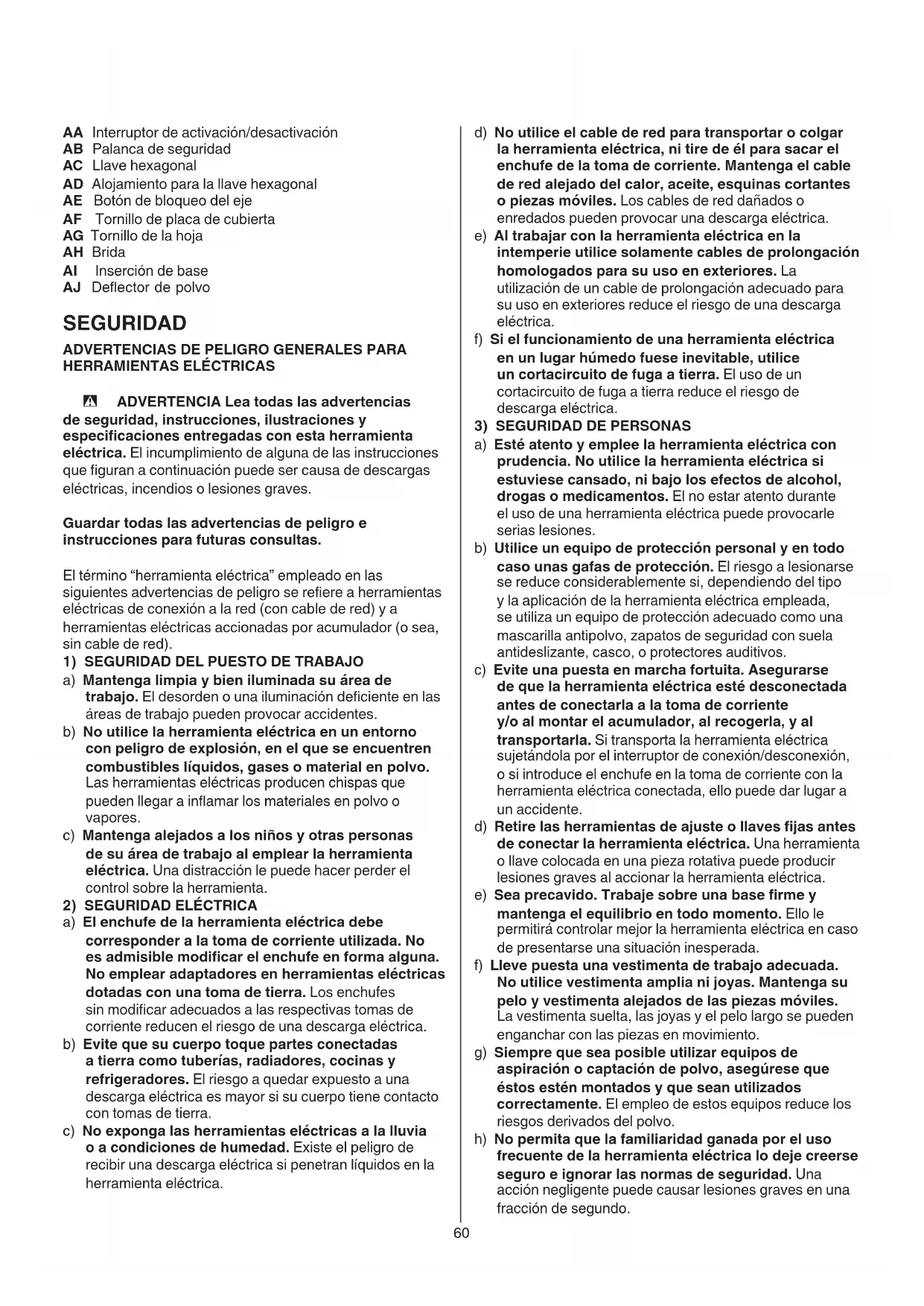

SEGURIDAD

ADVERTENCIAS DE PELIGRO GENERALES PARA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones entregadas con esta herramienta eléctrica. El incumplimiento de alguna de las instrucciones que figuran a continuación puede ser causa de descargas eléctricas, incendios o lesiones graves.

Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.
b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
c) Mantenga alejados a los niños y otras personas de su área de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta.

2) SEGURIDAD ELÉCTRICA

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.

b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una descarga eléctrica es mayor si su cuerpo tiene contacto con tomas de tierra.

c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Existe el peligro de recibir una descarga eléctrica si penetran líquidos en la herramienta eléctrica.

d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.

f) Si el funcionamiento de una herramienta eléctrica en un lugar húmedo fuese inevitable, utilice un cortacircuito de fuga a tierra. El uso de un cortacircuito de fuga a tierra reduce el riesgo de descarga eléctrica.

3) SEGURIDAD DE PERSONAS

a) Esté atento y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni bajo los efectos de alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones.

b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.

c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con la herramienta eléctrica conectada, ello puede dar lugar a un accidente.

d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza rotativa puede producir lesiones graves al accionar la herramienta eléctrica.

e) Sea precavido. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.

f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

h) No permita que la familiaridad ganada por el uso frecuente de la herramienta eléctrica lo deje creerse seguro e ignorar las normas de seguridad. Una acción negligente puede causar lesiones graves en una fracción de segundo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS ELÉCTRICAS

a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta eléctrica adecuada podrá trabajar mejor y con mayor seguridad dentro del margen de potencia indicado.
b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse.
c) Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de realizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica.
d) Guarde las herramientas eléctricas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.
e) Cuide la herramienta eléctrica y los accesorios con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica estuviese defectuosa haga repararla antes de volver a utilizarla. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.
g) Utilice herramientas eléctricas, accesorios, útiles, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
h) Mantenga las empuñaduras y las superficies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las superficies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.
5) SERVICIO
a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

INSTRUCCIONES DE SEGURIDAD PARA SIERRAS DE INGLETE

- Las sierras de inglete están diseñadas para cortar madera o productos similares a la madera, no pueden utilizarse con discos de corte abrasivos para cortar materiales ferrosos como barras, varillas, tacos, etc. El polvo abrasivo provoca que las partes móviles, como la protección inferior, se atasquen. Las chispas provocadas por el corte abrasivo quemarán la guarda inferior, la inserción de corte y otras piezas de plástico.

• Cuando sea posible, use mordazas para sujetar la pieza de trabajo. Si sujeta la pieza de trabajo a mano, debe mantener siempre la mano a una distancia mínima de 100 mm de cada lado de la hoja de sierra. No use esta sierra para cortar piezas que sean demasiado pequeñas para sujetarlas con seguridad o con la mano Si coloca su mano demasiado cerca de la hoja de la sierra, hay un mayor riesgo de lesiones por el contacto con ésta.
• La pieza debe permanecer fija y sujetarse o mantenerse contra la guía y la base. No introduzca la pieza de trabajo en la hoja o corte "a mano alzada" de ninguna manera Las piezas de trabajo que no están sujetas o que se mueven pueden salir disparadas a altas velocidades, causando lesiones.
• Empuje la sierra a lo largo de la pieza de trabajo. No tire de la sierra a lo largo de la pieza de trabajo. Para hacer un corte, levante el cabezal de la sierra y colóquelo sobre la pieza de trabajo sin cortar, encienda el motor, presione el cabezal de la sierra hacia abajo y empuje la sierra a lo largo de la pieza de trabajo Es probable que el corte tirando hacia el cuerpo cause que la hoja de sierra se monte sobre la pieza de trabajo y lance violentamente el conjunto de la hoja hacia el operario.
• Nunca pase la mano por encima de la línea de corte, ni delante ni detrás de la hoja de la sierra Sostener la pieza de trabajo "con las manos en cruz", es decir, sujetar la pieza de trabajo a la derecha de la hoja de sierra con la mano izquierda o viceversa, es muy peligroso.
• No introduzca la mano detrás de la guía a menos de 100 mm de cada lado de la hoja de la sierra, para retirar los restos de madera o por cualquier otra razón mientras la hoja está girando La cercanía a su mano de la hoja de sierra giratoria puede no ser obvia y podría resultar gravemente herido.
• Inspeccione su pieza de trabajo antes de cortar Si la pieza de trabajo está arqueada o deformada, sujétela con la cara exterior arqueada hacia la guía. Asegúrese siempre de que no haya ningún hueco entre la pieza, la guía y la base a lo largo de la línea de corte Las piezas de trabajo dobladas o deformadas pueden torcerse o desplazarse y causar atascos en la hoja de sierra giratoria durante el corte. No debe haber clavos ni objetos extraños en la pieza de trabajo.
• No utilice la sierra hasta que no despeje la mesa de herramientas, restos de madera, etc., todo, excepto la pieza de trabajo Los residuos pequeños, los trozos de madera sueltos y otros objetos que entren en contacto con la hoja en movimiento pueden salir lanzados a alta velocidad.
• Corte una pieza de trabajo de cada vez Si apila varias piezas de trabajo, no podrá sujetarlas como corresponde y podrían atascarse en la hoja o moverse al cortarlas.
• Compruebe que la sierra de ingletes esté situada sobre una superficie de trabajo firme y nivelada antes de usarla. Una superficie de trabajo firme y nivelada reduce el riesgo de inestabilidad de la sierra.
• ¡Planifique su trabajo! Cada vez que cambie el ajuste del ángulo de bisel o del ángulo de inglete, compruebe que la guía ajustable esté bien configurada para sujetar la pieza de trabajo y que no interferirá ni con la hoja ni con el sistema de protección Sin colocar la herramienta en posición «ON» y sin pieza de trabajo, mueva la hoja de la sierra

simulando un corte completo para asegurarse de que no hay interferencias ni peligro de cortar la guía.

• Proporcione un soporte adecuado, como prolongaciones de la base, caballetes, etc., para las piezas de trabajo que sean más anchas o más largas que la propia base de trabajo. Las piezas de trabajo más largas o más anchas que la base de la sierra de ingletes pueden volcar si no se sujetan con seguridad. Si la pieza cortada o la pieza de trabajo vuelca, puede elevar la protección trasera o ser lanzada por la hoja en movimiento.
• No utilice a una persona para sujetar la parte de la pieza que sobresalga de la base Una sujeción inestable de la pieza de trabajo puede atascar la hoja o hacer que la pieza se mueva durante la operación de corte, atrayéndole a usted y a su ayudante hacia la hoja en movimiento.
• La pieza cortada no debe presionarse contra la hoja de la sierra en movimiento Si está limitada de algún modo, es decir, con tope de longitud, la pieza cortada podría quedar atrapada contra la hoja y ser lanzada violentamente.
• Utilice una mordaza o una herramienta diseñada para sujetar correctamente material circular, como varillas o tubos Las varillas tienden a enrollarse al cortarlas, haciendo que la sierra las «muerda» y tire de la pieza de trabajo hacia la hoja.
• Deje que la hoja alcance la máxima velocidad antes de entrar en contacto con la pieza de trabajo De esta forma se reducirá el riesgo de que la pieza de trabajo salga despedida.
• Si la pieza de trabajo o la hoja se atascan, apague la sierra de ingletes. Espere a que se detengan todas las piezas móviles y desconecte el enchufe o quite la batería. Seguidamente, desatasque el material Si sigue serrando con una pieza de trabajo atascada podría perder el control de la sierra de inglete o dañarla.
• Cuando termine de cortar, libere el interruptor, sujete la sierra con el cabezal hacia abajo y espere a que la hoja se detenga antes de retirar la pieza cortada Es peligroso acercar la mano a la hoja de corte.
• Sujete firmemente la empuñadura cuando realice un corte incompleto o cuando libere el interruptor antes de colocar el cabezal en posición totalmente bajada La acción de frenado de la sierra puede hacer que su cabezal se vea atraído repentinamente hacia abajo, ocasionando un riesgo de lesiones.

INSTRUCCIONES DE SEGURIDAD ADICIONALES

- Los picos de intensidad durante la conmutación causan un descenso transitorio de la tensión; si las condiciones en la red fuesen desfavorables, ello puede llegar a afectar a otros aparatos (con impedancias de red inferiores a 0,33 ohmios es muy improbable que se produzcan perturbaciones); si usted necesita alguna aclaración, contacte con su proveedor de energía eléctrica

GENERAL

• Utilice la herramienta sólo para cortar madera
• Compruebe siempre que la tensión de alimentación es la misma que la indicada en la placa de características de la herramienta
• No se ponga de pie sobre la herramienta ni sobre su soporte Podría sufrir lesiones graves si la herramienta

vuelca o entra accidentalmente en contacto con la herramienta de corte. No almacene materiales cerca de la herramienta de forma que para alcanzarlos sea necesario ponerse de pie sobre la herramienta o su soporte.

• Desenchufar siempre la herramienta antes de realizar cualquier ajuste o cambiar algún accesorio
• Desconecte el enchufe siempre antes de transportar la sierra de ingletes Desenchufe, baje el conjunto del cabezal y bloquee; utilice el asa de transporte y una de las hendiduras para la mano situadas en la base de la sierra.
• No abandone la herramienta hasta que no se pare por completo
• Al cortar piezas con forma irregular, planifique su trabajo para que esta no se resbale, «pellizque» la hoja y le sea arrancada de la mano
• Esta herramienta no debe utilizarse por personas menores de 16 años
• Esta herramienta no es adecuada para hacer cortes con agua

USO EXTERIOR

- Cuando utilice la herramienta en el exterior, enchúfela a través del interruptor de la corriente (FI) con un interruptor diferencial de 30 mA como máximo; sólo utilice un cable de extensión apropiado para su uso en el exterior y equipado con un enchufe a prueba de salpicaduras

ANTES DEL USO

• Utilice cables de extensión seguros y completamente desenrollados con una capacidad de 16 amperios
• Utilice gafas de protección, protección para los oídos, y guantes de protección

• El polvo del material, como la pintura que contiene plomo, algunas especies de madera, minerales y metal podrían ser dañinos (el contacto o inhalación del polvo podría producir reacciones alérgicas y trastornos respiratorios al operador o a otras personas que se encontrasen en la zona); utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte

• Ciertos tipos de polvo están catalogados como cancerígenos (por ejemplo el polvo de roble y de haya) especialmente junto con aditivos para el acondicionamiento de la madera; utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte

• Siga la normativa nacional en cuanto a extracción de polvo, en función de los materiales que vayan a ser utilizados
• No trabaje materiales que contengan amianto (el amianto es cancerígeno)
• Nunca utilice su herramienta sin la capa de protección original sistemática
• Verifique el adecuado cierre de la cubierta de protección antes de cada uso
• No trabaje con la sierra si la cubierta de protección no se mueve libremente ni se cierra al instante
• Nunca trabe ni fije la cubierta de protección en posición abierta
• No utilice nunca la herramienta sin la inserción de base, sustituya una inserción de base defectuosa o desgastada
• Antes de empezar a cortar, aparte todos los obstáculos que haya encima y debajo de la línea de corte
• Evite los daños que puedan causar los tornillos, clavos y

otros objetos sobre la pieza de trabajo; retírelos antes de empezar a trabajar

ACCESORIOS

• Nunca utilice discos de amolar/tronzar con esta herramienta
• SKIL únicamente puede garantizar un funcionamiento correcto de la herramienta, cuando se utilicen los accesorios adecuados que podrá obtener de su proveedor de SKIL
• Cuando monte/utilice accesorios distintos de la marca SKIL, respete las instrucciones del fabricante
• Únicamente use hojas de sierra con las características indicadas en estas instrucciones de manejo que hayan sido ensayadas y vayan marcadas conforme a EN 847-1
• Utilice únicamente accesorios cuyo límite de revoluciones permitido sea como mínimo igual a las revoluciones en vacío máximas de la herramienta
• No utilice nunca hojas de sierras de HSS
• No utilice nunca hojas rotas, desformadas o desgastadas
• Utilice sólo hojas de sierra con un diámetro de orificio que se ajuste sin holgura al eje de la herramienta; no use nunca reductores o adaptadores para ajustar hojas de sierra de orificio grande
• Proteja los accesorios de golpes, choques y grasa

DURANTE EL USO

• No fuerce la herramienta (aplique una presión ligera y continua para evitar que se recalienten las puntas de las hojas y, en caso de estar cortando plásticos, que se funda el material plástico)
• Mantenga los dedos, las manos y los brazos alejados de la hoja giratoria de la sierra
• Si la hoja de la sierra se bloquea, apague la herramienta inmediatamente y desconecte el enchufe; sólo después retire la pieza que hace cuña.
• En caso de bloqueo o de un mal funcionamiento eléctrico o mecánico, desconectar la herramienta inmediatamente y sacar el enchufe del contacto
• Si llega a dañarse o cortarse el cable eléctrico durante el trabajo, no tocar el cable, sino extraer inmediatamente el enchufe de la red
• Nunca utilice la herramienta si el cable está dañado; debe ser sustituido por un cable especialmente preparado disponible a través de la organización de asistencia.

DESPUÉS DEL USO

• Después de apagar la herramienta, nunca detenga la rotación del accesorio ejerciendo una fuerza lateral contra él
• Retire los cortes u otros fragmentos de la pieza del área de corte cuando todas las piezas móviles se hayan detenido por completo
• la hoja de la sierra se calienta mucho durante su uso; no la toque hasta que se haya enfriado
• Guarde la herramienta dentro de la casa en un lugar seco y cerrado con llave, lejos del alcance de los niños

EXPLICACIÓN DE LOS SÍMBOLOS DE LA

HERRAMIENTA

② Lea el manual de instrucciones antes de utilizarla
③ Utilice gafas de protección y protección para los oídos
④ ¡Zona de peligro! No acercar las manos. Mantenga las manos, los dedos y los brazos alejados de esta zona.
⑤ Doble aislamiento (no requiere cable de tierra)
⑥ No deseche las herramientas eléctricas y las pilas junto con los residuos domésticos

USO

- Montaje

• instale el botón de tres puntas en la parte trasera ⑧
• monte el mando de bloqueo del inglete X en la parte delantera de la base ⑨

- Posición de transporte/funcionamiento Para liberar la herramienta (posición de funcionamiento)

• presione la empuñadura B hacia abajo con una mano mientras tira hacia fuera del pasador de bloqueo C con la otra ⑩a
• conduzca el conjunto del cabezal lentamente hacia arriba

Para bloquear la herramienta (posición de transporte)

• ajuste el ángulo de bisel en 0° (véase Ajuste del ángulo de bisel)
• ajuste el ángulo de inglete en 45° a izquierda o derecha (véase Ajuste del ángulo de inglete)
• presione la empuñadura B hacia abajo con una mano mientras empuja el pasador de bloqueo C con la otra - enrolle el cable de alimentación
• utilice el asa de transporte E para transportar la herramienta ⑩c

! no levante la herramienta por la empuñadura principal ni el cable de alimentación

- Montaje de la herramienta en la superficie de trabajo ⑪

! para que la manipulación sea segura, instale la herramienta siempre sobre una superficie de trabajo plana y estable (por ejemplo, un banco de trabajo)

• utilice los 4 orificios de montaje F para fijar la herramienta a la superficie de trabajo con tornillos adecuados
• también puede fijar la herramienta a la superficie de trabajo con abrazaderas ajustables disponibles en el mercado
• si lo prefiere, puede montar la herramienta sobre un soporte para sierra de ingletes

! lea todas las advertencias y las instrucciones incluidas con el soporte de la sierra

- Extracción de virutas y polvo ⑫

• monte la bolsa de polvo G/el aspirador según se indica
• vacíe con regularidad la bolsa de polvo para una aspiración optimal del polvo

! nunca permita que la media del aspirador interfiera con la chapa protectora o con la operación de corte

- Fijación de la pieza ⑬

! para lograr una seguridad óptima en el trabajo, fije siempre la pieza firmemente con la mordaza ajustable suministrada

• no trabaje con piezas demasiado pequeñas para su fijación
• para conocer las dimensiones máximas de la pieza de trabajo, utilice la tabla ⑭ como referencia

• apriete la mordaza en el orificio de soporte M con la perilla N (a cada lado de la herramienta)

• presione la pieza firmemente contra la guía R

• desbloquee la palanca Q
• adapte la mordaza a la pieza de trabajo
• sujete firmemente la pieza bloqueando la palanca Q! para algunas combinaciones de inglete y bisel,

o en función del tamaño de la pieza de trabajo, puede que resulte necesario usar mordazas de tornillo en lugar de la mordaza de la pieza de trabajo

- Ajuste de ángulos de inglete ⑮

- afloje la empuñadura de bloqueo X

- tire de la palanca de liberación del trinquete del inglete Y

- gire la base de la sierra hacia la izquierda o hacia la derecha y ajuste el ángulo de inglete deseado (desde 0° hasta 47°) utilizando el indicador Z

- suelte la palanca Y

- apriete la empuñadura de bloqueo X (no apriete en exceso la empuñadura)

- la palanca del trinquete del inglete se acopla en las posiciones correspondientes para el ajuste rápido y preciso de los ángulos de inglete utilizados frecuentemente (0°, 15°, 22,5°, 31,6°, 45°)

- Ajuste de la guía deslizante

- afloje el botón K para deslizar la(s) guía(s) J

- afloje el botón K un poco más para desmontar / montar la(s) guía(s)

- apriete el botón K para asegurar la posición deseada ! asegúrese de que la guía deslizante se encuentra firmemente ajustada antes de utilizar la herramienta

- Ajuste de los ángulos de bisel ⑯

! desplace la guía deslizante hacia la izquierda

- afloje el botón de tres puntas 16b

- gire el cabezal de la herramienta hacia la izquierda hasta que el indicador de ángulo de bisel U señale el ángulo de bisel deseado

- sostenga el cabezal de la sierra en esta posición y apriete el botón T

- Cortes compuestos ⑰

! retire la guía deslizante

- los cortes compuestos requieren el ajuste tanto del ángulo de inglete como del de bisel

! pruebe siempre con un trozo de material de descarte

- Utilización de la herramienta

- ajuste la herramienta en la posición de trabajo ! asegúrese de que la pieza está firmemente fijada a la base de la sierra y a la guía R

- accione la herramienta liberando el bloqueo AB y tirando del interruptor de alimentación AA ⑲

! no cruce los brazos cuando accione el cabezal de la sierra ⑱ a

! la herramienta debe funcionar a la velocidad máxima antes de que la hoja penetre en la pieza de trabajo

! Si la protección inferior no se abre automáticamente, lo que podría ocurrir en determinadas condiciones (p. ej., una pieza de trabajo muy cercana a la capacidad máxima), puede que tenga que abrirla manualmente ^18 b

- sierre la pieza con un avance uniforme

- pare la herramienta soltando el interruptor AA

- espere hasta que la hoja se pare totalmente para empezar a conducir el cabezal de la herramienta lentamente hacia arriba

- Cambio de la hoja de sierra ⑳

! desenchufar la herramienta

- coger la llave hexagonal AC del depósito AD

- sujete el protector de seguridad A en posición abierta

- afloje el tornillo de placa de cubierta AF (no desatornille el tornillo por completo) ⑳a

- gire la protección de seguridad A totalmente hacia atrás ⑳b

- presione el botón de bloqueo del eje AE y sujételo mientras extrae el tornillo de la hoja AG girando la llave hexagonal AC EN SENTIDO HORARIO (= en la misma dirección que la de la flecha impresa en la hoja de la sierra)

! apriete el botón de cierre de husillo AE solamente cuando la herramienta se haya detenido

- suelte el botón de cierre de husillo AE

- retire la brida AH y la hoja de la sierra

! cambie la hoja de la sierra, con los dientes y la flecha impresa en la hoja apuntando hacia la misma dirección que la flecha indicada en la cubierta de protección A

- monte la brida AH ^20 c

- pulse el botón de cierre de husillo AE y manténgalo pulsado mientras aprieta el tornillo de la hoja girando la llave hexagonal AC EN SENTIDO ANTIHORARIO 1/8 de giro después de que esté apretado al máximo con los dedos (asegura que la hoja de sierra resbale si encuentra excesiva resistencia, y evita que el motor se sobrecargue y la sierra retroceda)

- apriete el tornillo de la placa de cubierta AF

- Sustitución de la inserción de base Al ⑳

Sustituya una inserción de base defectuosa o desgastada del siguiente modo:

! desenchufar la herramienta

- coger la llave hexagonal AC del depósito AD - extraiga los 4 tornillos como se indica en la ilustración

- retire la inserción de base antigua en primer lugar levantándola por la parte delantera y, a continuación, tirando de ella hacia afuera completamente

- coloque una nueva inserción de base

! apriete con fuerza los 4 tornillos

- Verificación/ajuste de la alineación a 90° de la hoja ②2! desenchufar la herramienta

- gire la base de la sierra a la posición de inglete de 0º y fíjela ahí

- gire el cabezal de la sierra a la posición de bisel de 0°

- baje el cabezal de la sierra y bloquéelo

- verifique con una escuadra la existencia de un ángulo de 90° entre la hoja y la base

- si es necesario, ajuste la alineación a 90° de la hoja del siguiente modo:

1. afloje el botón de tres puntas T

2. ajuste el tornillo V con una llave fija del 10 (no incluida de serie)

3. vuelva a comprobar con una escuadra

4. restablezca el indicador de bisel U en 0°

- Verificación/ajuste de la alineación a 45° de la hoja ②3! desenchufar la herramienta

- gire la base de la sierra a la posición de inglete de 0º y fíjela ahí

- afloje el botón de tres puntas T

- gire el cabezal de la sierra hacia la izquierda

- verifique con una escuadra a 45° la existencia de un ángulo de 45° entre la hoja y la base

- verifique que el indicador de bisel U se encuentra en la marca de 45°

- si es necesario, ajuste la alineación a 45° de la hoja del siguiente modo:

1. ajuste el tornillo W con una llave fija del 10 (no incluida de serie)

2. vuelva a comprobar con una escuadra

- Verificación/ajuste de la alineación a 90° de la guía ②4! desenchufar la herramienta

• gire la base de la sierra a la posición de inglete de 0° y fíjela ahí
• baje el cabezal de la sierra y bloquéelo
• verifique con una escuadra la existencia de un ángulo de 90° entre la hoja y la guía S (asegúrese de que la escuadra está en contacto con el cuerpo de la hoja y no con sus dientes ②4)a

• si es necesario, ajuste la alineación a 90° de la guía del siguiente modo:

• afloje los 2 tornillos de cabeza hexagonal S ^24 b

• ajuste la guía hasta que la hoja y la guía contacten por completo con la escuadra
• apriete los 2 tornillos de cabeza hexagonal S
• restablezca el indicador de inglete en 0° 24c

CONSEJOS DE APLICACIÓN

- Piezas de trabajo especiales

• apoye siempre los extremos libres de una pieza larga ⑳
• asegúrese de que se fijan de forma especial las piezas curvadas o redondeadas para impedir su deslizamiento ②6

• en la línea de corte no puede existir ningún hueco entre la pieza de trabajo y la guía o la base de la sierra

• Para trabajar con molduras de suelo se puede utilizar la ilustración ⑳ como referencia

• Poner siempre el lado bueno de la pieza de trabajo hacia abajo, para asegurar un mínimo astillado
• Utilice únicamente hojas de sierra afiladas del modelo adecuado

- cuantos más dientes, más alisado el corte

- hojas de sierra con dientes de metal duro (Widia) se mantienen 30 veces más afiladas que las hojas normales

MANTENIMIENTO / SERVICIO

• Mantenga siempre la herramienta y el cable limpios (especialmente las ranuras de ventilación situadas en el lado posterior del alojamiento del motor)
• Compruebe regularmente que la protección inferior funcione correctamente. Limpie el serrín acumulado en la protección inferior con un paño húmedo.

! desenchufar la herramienta antes de limpiar

- levante la protección inferior hasta la posición totalmente abierta y suéltela; si no se cierra de inmediato y del todo, debe ser revisada por un servicio técnico autorizado para herramientas eléctricas SKIL

- Limpie la hoja de sierra después de cada uso (especialmente de resina y cola)

! la hoja de la sierra se calienta mucho durante su uso; no la toque hasta que se haya enfriado

- Si a pesar de los esmerados procesos de fabricación y control, la herramienta llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas SKIL

- envíe la herramienta sin desmontar junto con una

prueba de su compra a su distribuidor o a la estación de servicio más cercana de SKIL (los nombres así como el despiece de piezas de la herramienta figuran en www.skil.com)

- Tenga presente que los daños debido a sobrecargas o al manejo inadecuado de la herramienta serán excluidos de la garantía (consulte las condiciones de garantía de SKIL en www.skil.com o consulte a su distribuidor)

AMBIENTE

- No deseche las herramientas eléctricas, las pilas, los accesorios y embalajes junto con los residuos domésticos (sólo para países de la Unión Europea)

- de conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas

- símbolo⑥ llamará su atención en caso de necesidad de tirarlas

RUIDOS

• Realizando mediciones según EN 62841, el nivel de presión acústica de esta herramienta es 99 dB(A) y el nivel de potencia acústica es de 108 dB(A) (incertidumbre K = 3 dB

• El nivel de emisión de vibraciones ha sido medido según una prueba estándar proporcionada en EN62841 puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas

• al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento deficiente, podría aumentar de forma notable el nivel de exposición

• en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante

P

Serra de mitra 1305

INTRODUÇÃO

E Pega de transporte

U Indicador do ângulo de chanfradura

- Nunca utilize discos de rebarbe/corte com esta ferramenta

4) SVĚDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ ELEKTRONÁŘADÍ

3) SIGURIA PERSONALE
