1305 AA - Žaga SKIL - Brezplačna navodila za uporabo

Vrsta izdelka	Radialna kotna žaga
Znamka	Skil
Model	1305 AA
Obseg kota nagiba	-47° do +47°
Obseg kota poševnega reza	0° do 45°
Napajanje	230 V ~ 50 Hz
Nazivna moč	1500 W (ocena)
Hitrost v prostem teku	4800 obr/min (ocena)
Premer lista	254 mm (10 palcev)
Premer odprtine lista	30 mm (ocena)
Teža	18 kg (ocena)
Mere (D x Š x V)	600 x 500 x 400 mm (ocena)
Največja rezalna zmogljivost (pri 0° nagib in 0° poševni rez)	90 x 90 mm (ocena)
Glavne funkcije	Ravni rezi, prečni rezi, kotni rezi, poševni rezi in kombinirani rezi
Varnostne naprave	Spodnji ohišje, zgornja zaščita, varnostna ročica, zavora lista
Sistem za odsesavanje	Vgrajena vrečka za prah in izhod za sesalnik
Vpenjanje obdelovanca	Vgrajena nastavljiva objemka
Drsno vodilo	Da, nastavljivo
Vzdrževanje	Redno čiščenje pokrova, rež in lista; preverjanje spodnjega ohišja
Popravljivost	Nadomestni deli so na voljo prek pooblaščenih servisnih centrov Skil
Garancija	V skladu s splošnimi pogoji Skil

Pogosto zastavljena vprašanja - 1305 AA SKIL

Kako zamenjam žagin list?

Izključite orodje. Odprite zaščitni pokrov, blokirajte gred z gumbom AE, odvijte vijak lista AG v smeri urinega kazalca s šestkotnim ključem AC. Odstranite prirobnico AH in list. Namestite nov list v skladu s smerjo vrtenja, ki jo kaže puščica. Privijte vijak v nasprotni smeri urinega kazalca za dodatnih 1/8 obrata po blokadi.

Kako nastavim kot nagiba?

Odvijte zaklepni ročaj X in potisnite sprostitveno ročico zaskočnega kota Y. Zavrtite mizo do želenega kota (0° do 47°) z odčitavanjem indikatorja Z. Spustite Y in zategnite X. Za običajne kote (15°, 22,5°, 31,6°, 45°) se ročica samodejno zaskoči.

Kako nastavim kot poševnega reza?

Premaknite drsno vodilo v levo. Odvijte gumb T s tremi kraki. Nagnite roko orodja v levo do želenega kota (0° do 45°) pri tem opazujte indikator U. Zadržite položaj in zategnite T.

Kako očistim orodje?

Pred čiščenjem vedno izključite orodje. Redno čistite zračne reže na zadnji strani motorja, spodnje ohišje (z vlažno krpo) in list po uporabi (počakajte, da se ohladi). Preverite, ali se spodnje ohišje pravilno zapre; v primeru napake se obrnite na servisni center Skil.

Ali lahko uporabljam liste iz hitroreznega jekla (HSS)?

Ne, nikoli ne uporabljajte listov iz hitroreznega jekla (HSS). Uporabljajte samo liste, skladne s standardom EN 847-1, s primernim premerom odprtine za vreteno. Listi morajo biti ostri in v dobrem stanju.

Kako prevažam žago?

Nastavite kot poševnega reza na 0° in kot nagiba na 45° (levo ali desno). Potisnite ročaj B in potegnite zaklepni zatič C, da spustite glavo. Navijte kabel. Uporabite transportni ročaj E; orodja nikoli ne nosite za glavni ročaj ali kabel.

Zakaj moj rez ni raven?

Preverite poravnavo lista pri 90° in 45° po postopkih nastavitve v navodilih. Prepričajte se, da je obdelovanec dobro pritrjen in da je drsno vodilo pravilno nameščeno. Uporabite dobro nabrušen list, primeren za material.

Kako zamenjam odstranljivo ploščo?

Izključite orodje. Odstranite štiri vijake odstranljive plošče AI s šestkotnim ključem. Dvignite staro ploščo spredaj in jo potegnite. Namestite novo ploščo in močno privijte štiri vijake.

Ali lahko to orodje uporabljam za rezanje kovine?

Ne, ta žaga je namenjena samo za rezanje lesa ali podobnih materialov. Rezanje železnih kovin lahko poškoduje orodje in povzroči varnostna tveganja.

Katero zaščitno opremo moram nositi?

Vedno nosite zaščitna očala, protihrupne slušalke in rokavice. Pri rezanju lesa, ki proizvaja fine delce, uporabite masko proti prahu. Izogibajte se ohlapnim oblačilom in nakitu.

NAVODILA ZA UPORABO 1305 AA SKIL

- Posebni komadi drveta

- Sečivo testere očistite neposredno posle upotrebe (posebno od smole i lepka)

! sečivo se prilikom upotrebe zagreva; ne dodirujte ga dok se ne ohladi

- Ako bi alat i pored brižljivog postupka izrade i kontrole nekada otkazao, popravku mora vršiti neki autorizovani servis za SKIL-električne alate

- pošaljite nerastavljeni alat zajedno sa potvrdom o kupovini vašem nabavljaču ili najbližem SKIL servisu (adrese i oznake rezervnih delova možete naći na www.skil.com)

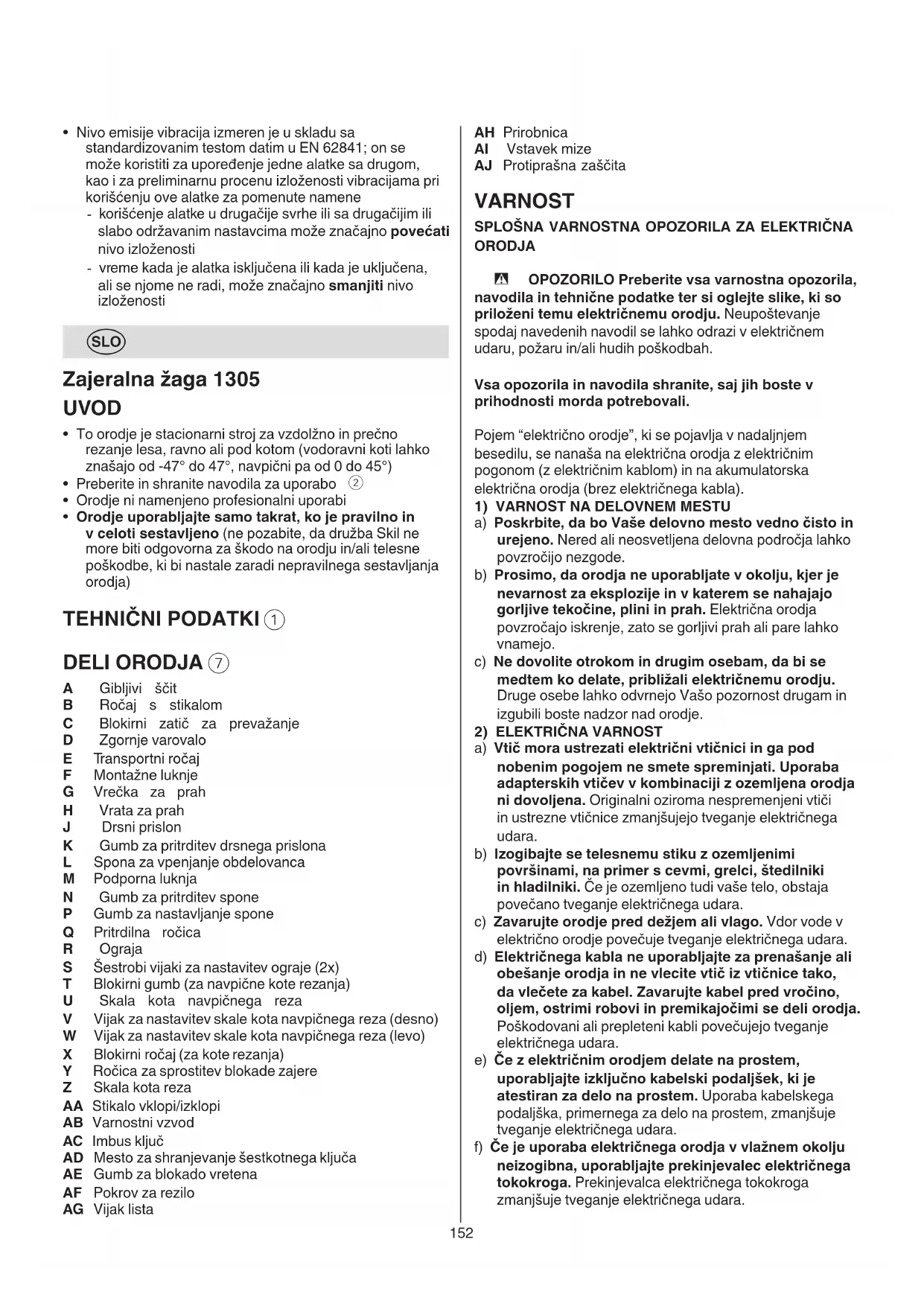

• To orodje je stacionarni stroj za vzdolžno in prečno rezanje lesa, ravno ali pod kotom (vodoravni koti lahko znašajo od -47° do 47°, navpični pa od 0 do 45°)
  • Preberite in shranite navodila za uporabo ②
• Orodje ni namenjeno profesionalni uporabi
• Orodje uporabljajte samo takrat, ko je pravilno in v celoti sestavljeno (ne pozabite, da družba Skil ne more biti odgovorna za škodo na orodju in/ali telesne poškodbe, ki bi nastale zaradi nepravilnega sestavljanja orodja)

TEHNIČNI PODATKI ①

DELI ORODJA ⑦

A Gibljivi ščit
B Ročaj s stikalom
C Blokirni zatič za prevažanje
D Zgornje varovalo
E Transportni ročaj
F Montažne luknje
G Vrečka za prah
H Vrata za prah
J Drsni prislon
K Gumb za pritrditev drsnega prislona
L Spona za vpenjanje obdelovanca
M Podporna luknja
N Gumb za pritrditev spone
P Gumb za nastavljanje spone
Q Pritrdilna ročica
R Ograja
S Šestrobi vijaki za nastavitev ograje (2x)
T Blokirni gumb (za navpične kote rezanja)
U Skala kota navpičnega reza
X Blokirni ročaj (za kote rezanja)
Y Ročica za sprostitev blokade zajere
Z Skala kota reza
AA Stikalo vklopi/izklopi
AB Varnostni vzvod
AC Imbus ključ
AD Mesto za shranjevanje šestkotnega ključa
AE Gumb za blokado vretena
AF Pokrov za rezilo
AG Vijak lista

V Vijak za nastavitev skale kota navpičnega reza (desno)

W Vijak za nastavitev skale kota navpičnega reza (levo)

AH Prirobnica

AI Vstavek mize

AJ Protiprašna zaščita

VARNOST

SPLOŠNA VARNOSTNA OPOZORILA ZA ELEKTRIČNA ORODJA

A OPOZORILO Preberite vsa varnostna opozorila, navodila in tehnične podatke ter si oglejte slike, ki so priloženi temu električnemu orodju. Neupoštevanje spodaj navedenih navodil se lahko odrazi v električnem udaru, požaru in/ali hudih poškodbah.

Vsa opozorila in navodila shranite, saj jih boste v prihodnosti morda potrebovali.

Pojem “električno orodje”, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

1) VARNOST NA DELOVNEM MESTU

a) Poskrbite, da bo Vaše delovno mesto vedno čisto in urejeno. Nered ali neosvetljena delovna področja lahko povzročijo nezgode.
b) Prosimo, da orodja ne uporabljate v okolju, kjer je nevarnost za eksplozije in v katerem se nahajajo gorljive tekočine, plini in prah. Električna orodja povzročajo iskrenje, zato se gorljivi prah ali pare lahko vnamejo.
c) Ne dovolite otrokom in drugim osebam, da bi se medtem ko delate, približali električnemu orodju. Druge osebe lahko odvrnejo Vašo pozornost drugam in izgubili boste nadzor nad orodje.

2) ELEKTRIČNA VARNOST

a) Vtič mora ustrezati električni vtičnici in ga pod nobenim pogojem ne smete spreminjati. Uporaba adapterskih vtičev v kombinaciji z ozemljena orodja ni dovoljena. Originalni oziroma nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara.

b) Izogibajte se telesnemu stiku z ozemljenimi površinami, na primer s cevmi, grelci, štedilniki in hladilniki. Če je ozemljeno tudi vaše telo, obstaja povečano tveganje električnega udara.

c) Zavarujte orodje pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara.

d) Električnega kabla ne uporabljajte za prenašanje ali obešanje orodja in ne vlecite vtič iz vtičnice tako, da vlečete za kabel. Zavarujte kabel pred vročino, oljem, ostrimi robovi in premikajočimi se deli orodja. Poškodovani ali prepleteni kabli povečujejo tveganje električnega udara.

e) Če z električnim orodjem delate na prostem, uporabljajte izključno kabelski podaljšek, ki je atestiran za delo na prostem. Uporaba kabelskega podaljška, primernega za delo na prostem, zmanjšuje tveganje električnega udara.

f) Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte prekinjevalec električnega tokokroga. Prekinjevalca električnega tokokroga zmanjšuje tveganje električnega udara.

3) OSEBNA VARNOST

a) Bodite zbrani in pazite, kaj delate. Dela z električnim orodjem se lotite razumno. Nikoli ne uporabljajte orodja, če ste utrujeni in če ste pod vplivom mamil, alkohola ali zdravil. En sam trenutek nepazljivosti pri uporabi orodja ima lahko za posledico resne telesne poškodbe.

b) Uporabljajte osebna zaščitna sredstva in vedno nosite zaščitna očala. Uporaba osebnih zaščitnih sredstev, na primer maske proti prahu, nedrsečih zaščitnih čevljev, zaščitne čelade in glušnikov, odvisno od vrste in uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.

c) Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, če je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.

d) Pred vklopom orodja odstranite z nje nastavitvena orodja ali vijačni ključ. Orodje ali ključ, ki se nahajata na vrtečem se delu električnega orodja, lahko povzročita nezgodo.

e) Ne precenjujte se in poskrbite za varno stojišče in stalno ravnotežje. Tako boste lahko v nepričakovani situaciji bolje obvladali orodje.

f) Oblecite se primerno. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele.

g) Če je možno na orodje namestiti priprave za odsesavanje in prestrezanje prahu, prepričajte se, ali so le-te priključene in, če jih pravilno uporabljate. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu.

h) Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

4) RAVNANJE IN NEGA ROČNEGA ORODJA

a) Ne preobremenjujte orodja. Za določeno delo uporabljajte električno orodje, ki je predvideno za opravljanje tega dela. Z ustreznim električnim orodjem boste delo opravili bolje in varneje, ker je bilo v ta namen tudi konstruirano.

b) Električno orodje, ki ima pokvarjeno stikalo, ne uporabljajte. Električno orodje, ki ga ni možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.

c) Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, će jo je mogoče izvzeti, še preden orodje popravljate, menjujete pribor ali ga shranite. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamenski zagon orodja.

d) Kadar orodja ne uporabljaje ga shranjujte izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil, orodja ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.

e) Vzdržujte električna orodja in pribor. Preverite, če premikajoči se deli orodja delujejo brezhibno in če se ne zatikajo, oziroma, če kakšen del orodja ni zlomljen ali poškodovan do te mere, da bi oviral

njegovo delovanje. Pred nadaljnjo uporabo je potrebno poškodovani del popraviti. Vzrok za številne nezgode so ravno slabo vzdrževana električna orodja.

f) Rezalna orodja naj bodo ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezili se manj zatikajo in so bolje vodljiva.

g) Električna orodja, pribor, nastavke in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in vrsto dela, ki ga nameravate opraviti. Zaradi uporabe električnega orodja v druge, nepredvidene namene, lahko nastanejo nevarne situacije.

h) Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

5) SERVISIRANJE

a) Popravilo orodja lahko opravi samo usposobljena strokovna oseba in to izključno z originalnimi nadomestnimi deli. Le tako bo ohranjena nadaljnja varnost orodja.

VARNOSTNA NAVODILA ZA ZAJERALNE ŽAGE

- Zajeralne žage se uporabljajo za žaganje lesa ali lesu podobnih izdelkov in niso primerne za žaganje železnih materialov, kot so palice, cevi, zatiči itd., z brusnimi/rezalnimi koluti Zaradi prahu, ki nastane pri brušenju, lahko pride do zaskočitve premičnih delov, kot je spodnje varovalo. Iskre, ki nastanejo pri brušenju/rezanju, lahko uničijo spodnje varovalo, klinasti vstavek ali druge plastične dele.

- Če je mogoče, obdelovanec podprite s primeži. Če obdelovanec podprete z roko, poskrbite, da je vaša dlan vedno vsaj 100 mm oddaljena od katere koli strani žaginega lista. Te žage ne uporabljajte za žaganje predmetov, ki so premajhni, da bi jih bilo mogoče varno vpeti ali pridržati z roko Če dlan postavite preblizu žaginega lista, obstaja povečano tveganje pred osebnimi poškodbami, nastalimi zaradi stika z rezilom žage.

- Obdelovanec se ne sme premikati in mora biti vpet oz. pridržan ob prislon ter mizo. Obdelovanca ne usmerjajte v rezilo in ga ne režite »prostoročno« Nevpete ali premikajoče se obdelovance lahko izvrže pri visoki hitrosti in lahko povzročijo telesne poškodbe.

- Žago potisnite skozi obdelovanec. Žage ne vlecite skozi obdelovanec. Če želite zarezati, dvignite glavo žage in jo povlecite nad obdelovanec brez reza. Nato vklopite motor, glavo žage pritisnite navzdol in potisnite žago skozi obdelovanec Če rez izvedete ob vlečenju rezila, se žagin list lahko zareže v vrh obdelovanca in sestav rezila na silo izvrže v smeri upravljavca.

- Roke nikoli ne pomaknite čez namenjeno črto za žaganje – ne pred in ne za žaginem rezilom Če obdelovanec podprete »navzkrižno« – pridržite ga torej desno od žaginega lista z levo roko ali obratno –, je izjemno nevarno.

- Ne segajte z roko za prislon bližje kot 100 mm do katere koli strani žaginega lista, da bi odstranili lesene ostružke oz. zaradi poljubnega razloga, ko se rezilo vrti Bližina vrtečega se žaginega lista do vaše dlani morda ni takoj očitna in lahko povzroči hujše telesne poškodbe.

- Pred žaganjem preglejte obdelovanec, ali je morda ukrivljen. Vpnite ga z zunanjo ukrivljeno stranjo, obrnjeno proti prislonu. Vedno se prepričajte, da ni vrzeli med obdelovancem, prislonom in mizo vzdolž linije za rezanje Upognjeni ali zviti obdelovanci se lahko zvijejo ali premaknejo ter povzročijo upogibanje rezila med žaganjem. Poskrbite, da obdelovanec ne vsebuje nobenih žebljev ali tujkov.

- Žage ne uporabljajte, če so na mizi odstavljena orodja, ostanki lesa itd. Na mizi je lahko prisoten samo obdelovanec Majhne ostanke ali druge predmete, ki pridejo v stik z vrtečim se rezilom, lahko izvrže pri visoki hitrosti.

- Režete lahko samo en obdelovanec hkrati Če naložite več obdelovancev, jih ni mogoče ustrezno vpeti ali pridržati, zaradi česar se lahko ukrivi rezilo med žaganjem.

- Pred uporabo zagotovite, da je zajeralna žaga vgrajena ali postavljena na ravni, trdni površini. Ravna in trdna površina zmanjša tveganje, da bi zajeralna žaga postala nestabilna.

- Načrtujte delo! Vsakokrat ko spremenite nastavitev naklona ali kota zajere, se prepričajte, da je prilagodljiv prislon nastavljen pravilno, da lahko podpre obdelovanec in ni na poti rezila oz. sistema varoval Ko je orodje izklopljeno in ko na mizi ni nobenega obdelovanca, žagin list pomaknite po celotnem navideznem rezu, da zagotovite, da ne bo prišlo do ovir oz. nevarnosti zareze v ograjo.

- Zagotovite ustrezno podporo, npr. podaljške mize, koze za žaganje itd., za vsak obdelovanec, ki je širši ali daljši od vrhnjega dela mize. Obdelovanci, ki so daljši ali širši od mize z zajeralno žago, se lahko prevrnejo, če niso ustrezno podprti. Če se prevrne odrezan del ali obdelovanec, lahko dvigne spodnje varovalo ali ga izvrže vrteče se rezilo.

- Za dodatno podporo ali podaljšek mize ne uporabite druge osebe Nestabilna opora obdelovanca lahko povzroči, da se rezilo upogne oz. obdelovanec premakne med žaganjem, vas oz. vašega pomočnika pa lahko vpotegne v žago z vrtečim se rezilom.

- Odžagani del se ne sme zagozditi ali ga pritisniti ob vrteči se žagin list Ob prekinitvah po dolžini se odžagan del lahko zagozdi ob rezilo, ki ga nato na silo izvrže.

- Vedno uporabite primež ali ustrezno pritrjevalo za oporo materiala, kot so palice ali cevi Palice se med žaganjem rade zvijajo, zaradi česar se rezilo lahko »zareže« in obdelovanec skupaj z vašo roko vpotegne v rezilo.

- Počakajte, da rezilo razvije polno hitrost, preden ga zarežete v obdelovanec Na ta način boste zmanjšali tveganje pred izvrženjem obdelovanca.

- Če se zatakne obdelovanec ali razilo, izklopite zajeralno žago. Počakajte, da se ustavijo vrteči se deli, in vtič izključite iz napajanja in/ali odstranite akumulator. Nato sprostite zagozden material Če nadaljujete žaganje z zagozdenim materialom, lahko izgubite nadzor ali poškodujete zajeralno žago.

- Ko končate rez, spustite stikalo, glavo žage pridržite navzdol in počakajte, da se rezilo ustavi, preden odstranite obdelovanec Seganje z dlanjo v bližino še vrtečega se rezila je nevarno.

- Pri nedokončanem rezu ali ko spustite stikalo, preden se glava žage pomakne v spodnji položaj, trdno poprimite za ročaj Zaradi preklicanega dejanja

žage lahko glavo žage nenadoma vpotegne navzdol, kar lahko predstavlja tveganje pred telesnimi poškodbami.

DODATNA VARNOSTNA NAVODILA

- Navalni tokovi povzročajo kratkotrajne padce napetosti; v slabih pogojih oskrbe z električno energijo se lahko poškoduje ostala oprema (če je impedanca oskrbe z električno energijo nižja od 0,33 ohma, do motenj verjetno ne bo prišlo); če potrebujete nadaljnja pojasnila, se lahko obrnete na vašega lokalnega dobavitelja električne energije

SPLOŠNO

• Orodje uporabljajte samo za rezanje lesa
• Vedno preverite, če je napetost omrežja enaka napetosti, ki je navedena na tablici orodja
• Ne stojte na orodju ali stojalu Če se orodje prevrne ali će se po nesreči dotaknete rezalnega orodja, lahko pride do hujših telesnih poškodb. Materiala ne shranjujte na ali v bližini orodja na način, da morate stati na orodju ali stojalu, da ga lahko dosežete.
• Vedno izvlecite električni vtikač iz vtičnice preden spreminjate nastavitve ali menjate pribor
• Pred premikanjem zajeralne žage vedno izključite vtič iz napajanja Izključite vtič, spustite sestav glave in ga zaklenite na položaj, uporabite ročaj za transport ter eno od udrtin za roko na ohišju žage.
• Orodja ne pustite nenadzorovanega, preden se ne zaustavi v celoti
• Pri žaganju obdelovancev nepravilnih oblik načrtuje svoje delo, tako da vam obdelovanec ne bo zdrsnil in se dotaknil rezila ter posledično iztrgal iz rok
• Orodja naj ne bi uporabljale osebe mlajše od 16 let
  • To orodje ni primerno za mokro rezanje

ZUNANJA UPORABA

- Pri zunanji uporabi priključite orodje preko tokovnega zaščitnega stikala (FID) z občutljivostjo toka največ 30 mA; vedno uporabljajte podaljšek, ki je namenjen za zunanjo uporabo in z zaščito proti vlagi

PRED UPORABO

• Uporabljajte povsem iztegnjene in varne električne podaljske, z jakostjo 16 amperov
• Uporabljajte zaščitna očala, zaščito sluha, in zaščitne rokavice
• Prah materialov, kot so barve, ki vsebujejo svinec, nekatere vrste lesa, mineralov ali kovin so lahko škodljivi (ob stiku ali vdihavanju lahko prah pri delavcu ali pri drugih prisotnih povzroči alergijsko reakcijo in/ali bolezni dihal); nosite masko za prah in pri delu uporabljajte napravo za odsesavanje prahu, kjer je le-to možno priključiti
• Nekatere vrste prahu so klasificirane kot kancerogene (kot npr. prah hrasta in bukve) še posebno ob sočasni uporabi z dodatki za obdelavo lesa; nosite masko za prah in pri delu uporabljajte napravo za odsesavanje prahu, kjer je le-to možno priključiti
• Upoštevajte nacionalne zahteve glede prahu za materiale katere želite obdelovati
• Ne obdelujte materiala, ki vsebuje azbest (azbest povzroča rakasta obolenja)
• Nikoli ne uporabljajte orodja brez originalnega sistema zaščite
• Pred vsako uporabo preverite, ali se zaščitno varovalo pravilno zapira

• Žage ne uporabljajte, će se zaščitno varovalo ne premika zlahka ali se ne zapre takoj

• Zaščitnega varovala nikoli ne pripnite ali privežite v odprtem položaju

• Orodja nikoli ne uporabljajte brez vstavka mize; zamenjajte pokvarjen ali obrabljen vstavek mize
• Odstranite ovire nad in pod linijo reza že pred začetkom žaganja
• Izogibajte se poškodb zaradi vijakov, žebljev ali drugih elementov v obdelovancu; odstranite jih pred začetkom dela

PRIBOR

• S tem orodjem nikoli ne uporabljajte brusilnih ali rezalnih plošč
• SKIL zagotavlja brezhibno delovanje orodja le z uporabo pravega dodatnega pribora, ki ga dobite pri SKIL-ovih trgovcih
• Pri uporabi in montaži ne SKIL-ovega pribora upoštevajte navodila proizvajalca uporabljenega pribora
• Uporabite samo žagine liste, ki ustrezajo karakteristikam, navedenim v teh navodilih za uporabo, in ki so preizkušeni po EN 847-1 ter ustrezno označeni
• Uporabljajte lahko dodatni pribor, katerega dovoljena hitrost je najmanj enaka največji hitrosti orodja
• Nikoli ne uporabljajte žaginih listov, ki so izdelani iz hitroreznega jekla (HSS)
• Ne uporabljajte poškodovanih, deformiranih ali topih žaginih listov
• Uporabljajte izključno žagine liste, ki imajo takšno luknjo, da se na vreteno orodja prilega brez zračnosti; žaginih listov z veliko luknjo nikoli ne pritrdite z reducirnimi deli ali prilagodilniki
• Zaščitite dodatno opremo pred udarci, sunki in maščobami

MED UPORABO

• Z orodjem ne ravnajte nasilno (pritiskajte rahlo in neprekinjeno, da se izognete pregrevanju konic rezila, v primeru rezanja umetne mase pa tudi topljenju umetne mase)
• Prste, dlani in roke varujte pred stikom z vrtečim se žaginim listom
• Če se žagin list zatakne, orodje takoj izključite in odklopite vtič; šele takrat odstranite zataknjeni obdelovanec
• V primeru električnih ali mehanskih motenj takoj izključite orodje in izvlecite vtikač iz vtičnice
• Če je priključni kabel poškodovan ali se med delom pretrga se ga ne dotikajte, temveč takoj potegnite električni vtikač iz vtičnice
• Orodja ne smete nikoli uporabljati s poškodovanim kablom. Kabel morate zamenjati s posebej pripravljenim kablom, ki je na voljo pri servisnem podjetju.

PO UPORABI

• Po izključitvi stikala orodja nikoli ne ustavljajte vrtenja plošče s stranskim pritiskanjem
• Odrezke ali druge dele obdelovanca iz območja rezanja odstranite šele takrat, ko se vsi gibljivi deli popolnoma ustavijo
• med uporabo se žagin list močno segreje; dokler se ne ohladi, se ga ne dotikajte
• Shranjujte orodje v zaprtem prostoru na suhem mestu in izven dosega otrok

POJASNILO OZNAK NA ORODJU

② Pred uporabo preberite navodila za uporabo
③ Uporabljajte zaščitna očala in zaščito sluha
④ Območje nevarnosti! Nedovoljeno območje za roke. Zagotovite, da z dlanmi, prsti ali rokami ne segate na to območje.

⑤ Dvojna izolacija (ozemljitveni kabel ni potreben)
⑥ Ne odstranjujte električnega orodja in baterije s hišnimi odpadki

UPORABA

- Montaža

• sestavite trinožni gumb na zadnji strani ^8
• sestavite gumb za zaklep jerale X na sprednjem delu mize ⑨

- Položaj za transport/delo

Za sprostitev orodja (delovni položaj)

- ročico B pritisnite navzdol z eno roko in pri tem izvlecite zaklepni zatič C z drugo roko ⑩a

- sestav glave počasi pomaknite navzgor Za pritrditev orodja (transportni položaj)

• kot naklona nastavite na 0° (glejte razdelek o nastavitvi kota roba)
• kot jerala nastavite na 45° na levi ali desni (glejte razdelek o nastavitvi kota jerala)
• ročico B pritisnite navzdol z eno roko in pri tem potisnite zaklepni zatič C z drugo roko

- navijte napajalni kabel

- ročaj za transport E uporabite za prenašanje orodja ⑩c

! orodja nikoli ne dvignite tako, da ga pridržite za glavni ročaj ali napajalni kabel

• Vgradnja orodja na delovno površino ⑪

! za varno delo orodje vedno namestite na ravno in stabilno delovno površino (npr. delovno mizo)

• uporabite 4 montažne luknje F, s katerimi lahko orodje z ustreznimi vijaki pritrdite na delovno površino
• orodje lahko na delovno površino vpnete tudi z običajnimi vijačnimi sponami
• lahko pa orodje vgradite na stojalo za zajeralno žago ! preberite vsa opozorila in navodila, priložena stojalu za žago

- Odstranjevanje prahu/žagovine ⑫

• namestite vrečko za prah G/vakuumski sesalnik, kot je prikazano na sliki
• redno praznite vrečko za prah za najboljše delovanje ! cev sesalnika ne sme nikoli ovirati gibljivega ščita ali samega rezanja

• Vpenjanje obdelovanca ⑬

! za najboljšo varnost pri delu vedno dobro vpnite obdelovanec s priloženo nastavljivo spono

• ne delajte z obdelovanci, ki so premajhni za vpenjanje
• za maksimalne dimenzije obdelovanca glejte tabelo ⑭
• spono obdelovanca pritrdite v luknjo opornika M z gumbom N (na vsaki strani orodja)

- obdelovanec trdno vpnite proti ograji R

- odklenite ročico Q

- spono prilagodite obdelovancu

- obdelovanec trdno vpnite s privijanjem gumba Q ! pri nekaterih kombinacijah jerala in naklona oz. odvisno od velikosti obdelovanca bo treba namesto spone obdelovanca treba uporabiti vijačne spone, ki so na voljo na trgu

• Nastavitev kota reza ⑮

• popustite zaklepni ročaj X
• povlecite ročico za sprostitev blokade zajere Y
• zavrtite mizo z žago v levo ali desno in nastavite želeni kot zajere (od 0° do 47°) s pomočjo skale Z

• sprostite ročico Y

• sprostite zaklepno ročico X (ročaja ne zategnite preveč)

• za hitro in natančno nastavljanje pogosto uporabljenih kotov nagiba (0°, 15°, 22,5°, 31,6°, 45°) se ročica za zaklep zajere zatakne na ustreznih mestih

• Nastavitev drsnega vodila

- odvijte gumb K, da omogočite drsenje prisionov J

- še bolj odvijte gumb K, da omogočite odstranitev/ sestavljanje prislonov

- privijte gumb K, da pritrdite na želenem mestu ! prepričajte se, da je drsno vodilo varno fiksirano, preden uporabite orodje

- nastavitev kotov naklona ⑯

! drsno vodilo potisnite v levo

• odvijte tristopenjski gumb ⑦b
• roko orodja zavrtite v levo, dokler skala naklona U ne kaže želenega kota naklona
• roko orodja držite v tem položaju in zategnite gumb T

- Sestavljeni rezi ⑰

! odstranite drsno vodilo

• sestavljeni rezi zahtevajo nastavitev kota rezanja in nastavitev navpičnega kota

! vedno napravite test na odpadnem materialu

- Upravljanje orodja

- orodje nastavite v delovni položaj ! poskrbite, da je obdelovanec trdno vpet proti žagini mizi in ograji R

- spustite zaklep AB in povlecite glavno stikalo AA ⑲, da vklopite orodje

! pri upravljanju glave žage ^18 a ne prekrižajte rok ! orodje naj doseže polno hitrost, preden list žage zareže v obdelovanec

! će se spodnje varovalo ne odpre samodejno, kar se lahko pripeti v določenih okoliščinah (npr. pri obdelovancu, ki je po vrednostih zelo blizu največji zmogljivosti), boste morda varovalo morali odpreti ročno ^18 b

• skozi obdelovanec žagajte enakomerno
• orodje izključite tako, da spustite stikalo AA
• prepričajte se, da rezilo žage popolnoma miruje, preden glavo orodja počasi premaknete navzgor

• vzemite inbus ključ AC, ki je shranjen v ležišču AD
• zaščitno varovalo A pridržite v odprtem položaju
• odvijte vijak prekrivne plošče AF (vijaka ne odvijte v celoti) ⑳a
• zaščitno varovalo A do konca zasukajte nazaj ⑳b
• pritisnite gumb za blokado vretena AE in ga držite, medtem ko odstranjujete vijak rezila AG, tako da inbus ključ AC v DESNO (= v isto smer, kot kaže puščica na žaginem listu)

! gumb za blokado vretena AE pritisnite, ko je orodje popolnoma zaustavljeno

- sprostite gumb za blokado vretena AE - odstranite prirobnico AH in žagin list ! zamenjajte žagin list, tako da zobje in natisnjena puščica kažejo v isto smer kot puščica na zaščitnem varovalu A

- namestite prirobnico AH@c - pritisnite gumb za zaklep vretena AE in ga držite, medtem z inbus ključem AC pritegnite vijak lista za 1/8 vrtljaja več kot z roko V NASPROTNI SMERI URINEGA

KAZALCA (to zagotavlja zdrs lista, će le ta naleti na premočno oviro; tako se zmanjša preobremenitev motorja in povratni sunek žage) - zategnite vijak plošče AF

• Zamenjava vstavka mize Al ②1

Pokvarjen ali obrabljen vstavek mize zamenjajte takole: ! izključite vtikač

• vzemite inbus ključ AC, ki je shranjen v ležišču AD
• odstranite vse 4 vijake, kot kaže slika
• odstranite stari vstavek mize, tako da ga najprej dvignete spredaj, potem pa v celoti izvlečete
• namestite novi vstavek mize

! trdno privijte vse 4 vijake

- Preverjanje/nastavitev 90° izravnave rezila ②22 ! izključite vtikač

• mizo z žago zavrtite v položaj 0° in jo blokirajte
• glavo žage zasukajte v položaj naklona 0°
• spustite glavo žage in jo blokirajte
• s kotnikom preverite, će kot med žaginim listom in mizo ustreza 90°
• po potrebi nastavite izravnavo rezila na 90° na naslednji način:
• popustite trinožni gumb T
• vijak V nastavite z viličastim ključem 10 (ni standardno priložen)
• znova preverite s kvadratom
• indikator naslona ponastavite U na 0°

- Preverjanje/nastavitev 45° izravnave rezila ②3 ! izključite vtikač

• mizo z žago zavrtite v položaj 0° in jo blokirajte
• popustite trinožni gumb T
• glavo žage zasukajte v levo
• s kotnikom preverite, će kot med žaginim listom in mizo ustreza 45°
• preverite, ali je skala za navpični kot U na oznaki 45°

• po potrebi nastavite izravnavo rezila na 45° na naslednji način:

• vijak W nastavite z viličastim ključem 10 (ni standardno priložen)

• znova preverite s kvadratom jerala

- Preverjanje/nastavitev 90° izravnave ograje ⑳! izključite vtikač

• mizo z žago zavrtite v položaj 0° in jo blokirajte
• spustite glavo žage in jo blokirajte
• s kotnikom preverite, če kot med žaginim listom in naslonom S ustreza 90° (poskrbite, da se kotnik dotika žaginega lista in ne zob) ⑳a

• po potrebi nastavite 90° izravnavo ograje na naslednji način:

• popustite 2 šestrobe vijake S ⑳b

• nastavite ograjo, dokler se žagin list in ograja v celoti ne dotikata kotnika
• zategnite 2 šestrobe vijake S
• indikator jerala ponastavite na 0° ⑳c

UPORABNI NASVETI

- Posebni obdelovanci

- vedno podprite proste konce dolgega obdelovanca ^25

- poskrbite, da so zaobljeni ali okrogli obdelovanci še posebej dobro zavarovani pred zdrsom ^26

- na črti reza ne sme biti reže med obdelovancem in ograjo ali žagino mizo

• Za delo s talnimi oblogami lahko za referenco uporabite sliko 27
• Vedno obrnite boljšo stran obdelovanca navzdol, da zagotovite minimalno trganje obdelovanca
• Uporabljajte le ostre žagine liste pravih tipov
• kvaliteta reza se izboljša z večjim številom zob lista
• karbidne konice lista ostanejo ostre 30 krat dlje kot običajne konice

VZDRŽEVANJE/SERVISIRANJE

• Priključni kabel in orodje naj bosta vedno čista (še posebej prezračevalne odprtine na zadnji strani ohišja motorja)
• Redno preverjajte, ali spodnje varovalo deluje pravilno. Z vlažno krpo očistite morebitno žaganje s spodnjega varovala.

! izvlecite vtikač iz vtičnice pred čiščenjem

- spodnje varovalo dvignite v popolnoma odprt položaj in ga sprostite; će se ne zaprete takoj in v celoti, naj varovalo preverijo v poprodajnem servisnem centru za električna orodja SKIL

- Po uporabi takoj očistite žagin list (posebno od smol in lepil)

! med uporabo se žagin list močno segreje; dokler se ne ohladi, se ga ne dotikajte

- Če bi kljub skrbnima postopkoma izdelave in preizkušanja prišlo do izpada delovanja orodja, naj popravilo opravi servisna delavnica, pooblaščena za popravila SKILevih električnih orodij - pošljite nerazstavljeno orodje skupaj s potrdilom o nakupu pri vašemu prodajalcu v najbližjo SKIL servisno delavnico (naslovi, kot tudi spisek rezervnih delov se nahaja na www.skil.com)

- Zavedajte se, da garancija ne vključuje poškodb zaradi preobremenitve orodja ali nepravilne rabe (glede SKILovih garancijskih pogojev obiščite www.skil.com ali povprašajte prodajalca)

OKOLJE

• Električnega orodja, baterije, pribora in embalaže ne odstranjujte s hišnimi odpadki (samo za države EU)
  v skladu z Evropsko direktivo 2012/19/EG o odpadni električni in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba električna orodja ob koncu njihove življenjske dobe ločeno zbirati in jih predati v postopek okolju prijaznega recikliranja
• ko je potrebno odstranjevanje, naj vas o načinu spomni simbol ⑥

HRUP

- Izmerjena raven zvočnega tlaka tega orodja je 99 dB(A), raven zvočne moči pa 108 dB(A) (odstopanje K = 3 dB), kar je v skladu s standardom EN 62841

- Raven oddajanja hrupa je bila izmerjena v skladu s standardiziranimi testi, navedenimi v standardu EN 62841;; uporabiti jo je mogoče za primerjavo različnih orodij med seboj in za predhodno primerjavo izpostavljenosti vibracijam pri uporabi orodja za namene, ki so omenjeni

- uporaba orodja za drugačne namene ali uporaba skupaj z drugimi, slabo vzdrževanimi nastavki lahko znatno poveča raven izpostavljenosti

- čas, ko je orodje izklopljeno ali ko teče, vendar z njim ne delamo, lahko znatno zmanjša raven izpostavljenosti

EST

Nurgasaag 1305

SISSEJUHATUS
