Produkta veids	Radiālais slīpzāģis
Zīmols	Skil
Modelis	1305 AA
Slīpuma leņķa diapazons	-47° līdz +47°
Šķērsgriezuma leņķa diapazons	0° līdz 45°
Barošana	230 V ~ 50 Hz
Nominālā jauda	1500 W (aptuvens)
Tukšgaitas ātrums	4800 apgr./min (aptuvens)
Asmens diametrs	254 mm (10 collas)
Asmens urbums	30 mm (aptuvens)
Svars	18 kg (aptuvens)
Izmēri (G x P x A)	600 x 500 x 400 mm (aptuvens)
Maksimālā griešanas spēja (pie 0° slīpuma un 0° šķērsgriezuma)	90 x 90 mm (aptuvens)
Galvenās funkcijas	Taisni, šķērsgriezumi, slīpuma, šķērsgriezuma un kombinēti griezumi
Drošības ierīces	Apakšējais aizsargs, augšējais aizsargs, drošības svira, asmens bremze
Sūkšanas sistēma	Iebūvēts putekļu maisiņš un izvads putekļu sūcējam
Detaļas stiprināšana	Iebūvēta regulējama skava
Bīdāmā vadotne	Jā, regulējama
Apkope	Regulāra pārsega, spuras un asmens tīrīšana; apakšējā aizsarga pārbaude
Remontējamība	Rezerves daļas pieejamas pilnvarotos Skil servisa centros
Garantija	Saskaņā ar Skil vispārīgajiem noteikumiem

Bieži uzdotie jautājumi - 1305 AA SKIL

Kā nomainīt zāģa asmeni?

Atvienojiet instrumentu. Atveriet aizsargkarteri, bloķējiet vārpstu ar pogu AE, atskrūvējiet asmens skrūvi AG pulksteņrādītāja virzienā ar sešstūra atslēgu AC. Noņemiet atloku AH un asmeni. Uzstādiet jauno asmeni, ievērojot griešanās virzienu, ko norāda bultiņa. Pēc bloķēšanas pieskrūvējiet skrūvi pretēji pulksteņrādītāja virzienam ar papildu 1/8 apgriezienu.

Kā regulēt slīpuma leņķi?

Atskrūvējiet fiksācijas rokturi X un nospiediet slīpuma fiksatora atbrīvošanas sviru Y. Pagrieziet galdu līdz vēlamajam leņķim (0° līdz 47°), nolasot indikatoru Z. Atlaidiet Y un pievelciet X. Parastiem leņķiem (15°, 22,5°, 31,6°, 45°) svira automātiski nofiksējas.

Kā regulēt šķērsgriezuma leņķi?

Pārvietojiet bīdāmo vadotni pa kreisi. Atskrūvējiet trīskāju pogu T. Nolieciet instrumenta roku pa kreisi līdz vēlamajam leņķim (0° līdz 45°), sekojot indikatoram U. Turiet pozīciju un pievelciet T.

Kā tīrīt instrumentu?

Vienmēr atvienojiet pirms tīrīšanas. Regulāri tīriet ventilācijas atveres motora aizmugurē, apakšējo aizsargu (ar mitru drānu) un asmeni pēc lietošanas (pagaidiet, kamēr tas atdziest). Pārbaudiet, vai apakšējais aizsargs aizveras pareizi; defekta gadījumā sazinieties ar Skil servisa centru.

Vai es varu izmantot ātrgriezēja tērauda (HSS) asmeņus?

Nē, nekad neizmantojiet ātrgriezēja tērauda asmeņus (HSS). Izmantojiet tikai asmeņus, kas atbilst standartam EN 847-1, ar urbumu, kas piemērots vārpstai. Asmeņiem jābūt uzasinātiem un labā stāvoklī.

Kā transportēt zāģi?

Iestatiet šķērsgriezuma leņķi uz 0° un slīpuma leņķi uz 45° (pa kreisi vai pa labi). Nospiediet rokturi B un pavelciet fiksācijas tapu C, lai nolaistu galvu. Satiniet vadu. Izmantojiet transporta rokturi E; nekad nenesiet instrumentu aiz galvenā roktura vai vada.

Kāpēc mans griezums nav taisns?

Pārbaudiet asmens izlīdzinājumu 90° un 45° leņķī, ievērojot regulēšanas procedūras instrukcijā. Pārliecinieties, ka detaļa ir labi nostiprināta un bīdāmā vadotne ir pareizi novietota. Izmantojiet labi uzasinātu un materiālam atbilstošu asmeni.

Kā nomainīt noņemamo plāksni?

Atvienojiet instrumentu. Noņemiet četras noņemamās plāksnes AI skrūves, izmantojot sešstūra atslēgu. Paceliet veco plāksni no priekšpuses un izvelciet to. Ievietojiet jauno plāksni un stingri pievelciet četras skrūves.

Vai es varu izmantot šo instrumentu metāla griešanai?

Nē, šis zāģis ir paredzēts tikai koka vai līdzīgu materiālu griešanai. Melno metālu griešana var sabojāt instrumentu un radīt drošības riskus.

Kādus aizsarglīdzekļus man vajadzētu valkāt?

Vienmēr valkājiet aizsargbrilles, trokšņa slāpētājus un cimdus. Izmantojiet putekļu masku, griežot koku, kas rada smalkas daļiņas. Izvairieties no vaļīga apģērba un rotaslietām.

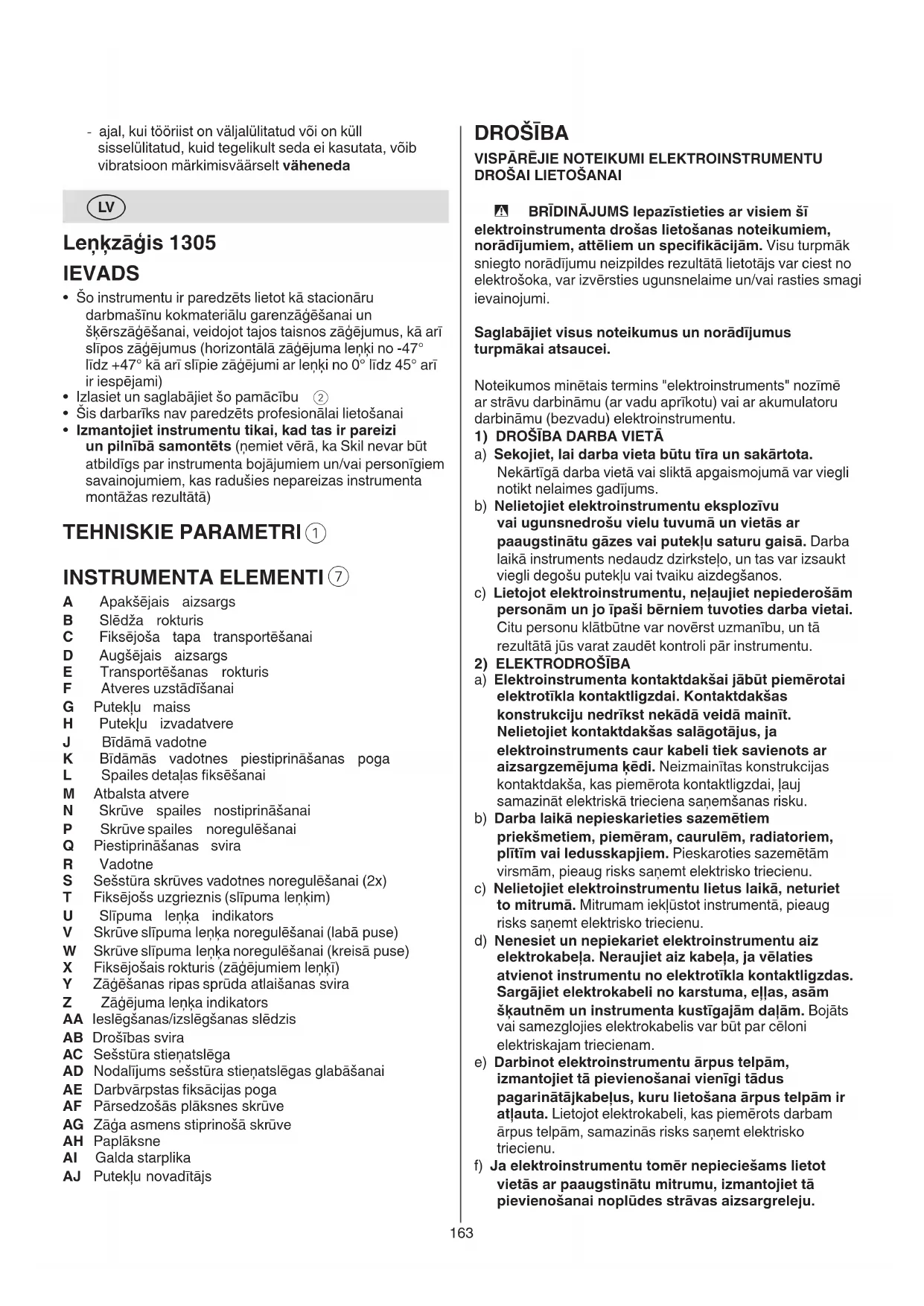

LIETOŠANAS INSTRUKCIJA 1305 AA SKIL

• Šo instrumentu ir paredzēts lietot kā stacionāru darbmašīnu kokmateriālu garenzāgēšanai un škērszāgēšanai, veidojot tajos taisnos zāgējumus, kā arī slīpos zāgējumus (horizontālā zāgējuma lenķi no -47° līdz +47° kā arī slīpie zāgējumi ar lenķi no 0° līdz 45° arī ir iespējami)
• Izlasiet un saglabājiet šo pamācību ②
• Šis darbarīks nav paredzēts profesionālai lietošanai
• Izmantojiet instrumentu tikai, kad tas ir pareizi un pilnībā samontēts (ņemiet vērā, ka Skil nevar būt atbildīgs par instrumenta bojājumiem un/vai personīgiem savainojumiem, kas radušies nepareizas instrumenta montāžas rezultātā)

TEHNISKIE PARAMETRI ①

INSTRUMENTA ELEMENTI ⑦

A Apakšējais aizsargs
B Slēdža rokturis
C Fiksējoša tapa transportēšanai
D Augšējais aizsargs
E Transportēšanas rokturis
F Atveres uzstādīšanai
G Puteklu maiss
H Puteklu izvadatvere
J Bīdāmā vadotne
K Bīdāmās vadotnes piestiprināšanas poga
L Spailes detaļas fiksēšanai
M Atbalsta atvere
N Skrūve spailes nostiprināšanai
P Skrūve spailes noregulēšanai
Q Piestiprināšanas svira
R Vadotne
S Sešstūra skrūves vadotnes noregulēšanai (2x)
T Fiksējošs uzgrieznis (slīpuma lenķim)
U Slīpuma lenka indikators
V Skrūve slīpuma leŋka noregulēšanai (labā puse)
W Skrūve slīpuma lenka noregulēšanai (kreisā puse)
X Fiksējošais rokturis (zāgējumiem leŋkī)
Y Zāgēšanas ripas sprūda atlaišanas svira
Z Zāgējuma lenka indikators
AA leslēgšanas/izslēgšanas slēdzis
AB Drošības svira
AC Sešstūra stienatslēga
AD Nodalijums sešstūra stienatslēgas glabāšanai
AE Darbvārpstas fiksācijas poga
AF Pārsedzošās plāksnes skrūve
AG Zāga asmens stiprinošā skrūve
AH Paplāksne
AI Galda starplika
AJ Puteklu novadītājs

DROŠÍBA

VISPÄRËJIE NOTEIKUMI ELEKTROINSTRUMENTU DROŠAI LIETOŠANAI

A BRĪDINĀJUMS lepazīstieties ar visiem šī elektroinstrumenta drošas lietošanas noteikumiem, norādījumiem, attēliem un specifikācijām. Visu turpmāk sniegto norādījumu neizpildes rezultātā lietotājs var ciest no elektrošoka, var izvērsties ugunsnelaime un/vai rasties smagi ievainojumi.

Saglabājiet visus noteikumus un norādījumus turpmākai atsaucei.

Noteikumos minētais termins "elektroinstruments" nozīmē ar strāvu darbināmu (ar vadu aprīkotu) vai ar akumulatoru darbināmu (bezvadu) elektroinstrumentu.

1) DROŠĪBA DARBA VIETĀ

a) Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli notikt nelaimes gadījums.
b) Nelietojiet elektroinstrumentu eksplozīvu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā instruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
c) Lietojot elektroinstrumentu, nełaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, un tā rezultātā jūs varat zaudēt kontroli pār instrumentu.

2) ELEKTRODROŠÍBA

a) Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas salāgotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ħēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena saņemšanas risku.

b) Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.

c) Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot instrumentā, pieaug risks saņemt elektrisko triecienu.

d) Nenesiet un nepiekariet elektroinstrumentu aiz elektrokabela. Neraujiet aiz kabela, ja vēlaties atvienot instrumentu no elektrotikla kontaktligzdas. Sargājiet elektrokabeli no karstuma, ellas, asām škautnēm un instrumenta kustīgajām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam triecienam.

e) Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabelus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu.

f) Ja elektroinstrumentu tomēr nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju.

Lietojot noplūdes strāvas aizsargreleju, samazinās risks sanemt elektrisko triecienu.

3) PERSONISKÃ DROŠÍBA

a) Darba laikā saglabājiet paškontroli un rīkojieties saskaṇā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.

b) Izmantojiet individuālos darba aizsardzības līdzekļus un darba laikā vienmēr nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam Įauj izvairīties no savainojumiem.

c) Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.

d) Pirms instrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai skrūvjatslēgas. Patronatslēga vai skrūvjatslēga, kas instrumenta ieslēgšanas brīdī nav izņemta no tā, var radīt savainojumu.

e) Strādājot ar elektroinstrumentu, ieturiet stingru stāju. Darba laikā vienmēr saglabājiet līdzsvaru un centieties nepaslīdēt. Tas atvieglos instrumenta vadību neparedzētās situācijās.

f) Izvēlieties darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes elektroinstrumenta kustīgajām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties instrumenta kustīgajās dalās.

g) Ja elektroinstrumenta konstrukcija lauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā tiktu pievienota elektroinstrumentam un pareizi darbotos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību.

h) Nepalaujieties uz iemaṇām, kas tiek iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE

a) Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu instrumentu. Elektroinstruments darbosies labāk un drošāk pie nominālās slodzes.

b) Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt.

c) Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomainas atvienojiet tā kontaktdakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi

iespējams samazināt elektroinstrumenta nejaušas ieslēgšanās risku.

d) Elektroinstrumentu, kas netiek darbināts, uzglabājiet piemērotā vietā, kur tas nav sasniedzams bērniem un personām, kuras neprot rīkoties ar instrumentu. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.

e) Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un nav iespīlētas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu savlaicīgi nomainītas vai remontētas pilnvarotā remontu darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.

f) Savlaicīgi notīriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti instrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.

g) Lietojiet vienīgi tādus elektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas paredzēti attiecīgajam pielietojuma veidam. Bez tam jāņem vērā arī konkrētie darba apstākļi un pielietojuma īpatnības. Elektroinstrumentu lietošana citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.

h) Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas un tīras, sargājiet tās no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

5) APKALPOŠANA

a) Nodrošiniet, lai Instrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot originālās rezerves daļas un piederumus. Tikai tā iespējams panākt instrumenta ilgstošu un nevainojamu darbību bez atteikumiem.

LENKZAGU DROŠIBAS INSTRUKCIJAS

- Lenkzāgi ir paredzēti koka vai koksnes izstrādājumu zāgēšanai, tos nevar izmantot, lai piestiprinātu abrazīvas griešanas ripas un ar tām zāgētu metāla materiālus, piemēram, stieņus, latas, spraišļus utt. Abrazīvu putekļu dēl var iesprūst kustīgās detaļas, piemēram, apakšējais aizsargs. Abrazīvas griešanas rezultātā radušās dzirksteles apdedzinās apakšējo aizsargu, ielocīto aizsargu un citas plastmasas detaļas.

- Kad vien iespējams, sagataves nostiprināšanai izmantojiet spailes. Ja sagatavi turat ar roku, tai vienmēr jāatrodas vismaz 100 mm attālumā no zāga asmens. Neizmantojiet šo zāgi tādu gabalu nozāgēšanai, kas ir pārāk mazi, lai tos varētu droši nostiprināt vai turēt ar roku Ja jūsu roka atrodas pārāk tuvu zāga asmenim, paaugstinās risks gūt savainojumu, rokai saskaroties ar asmeni.

- Sagatavei jābūt nekustīgai un piestiprinātai vai tā jātur, piespiesta pie vadotnes un darbagalda. Nevirziet sagatavi virzienā uz asmeni un nezāgējiet to, brīvi turot rokās Nenofiksētas vai kustīgas sagataves var tikt mestas lielā ātrumā, izraisot savainojumus.

- Bīdiet zāgi cauri sagatavei. Nevelciet zāgi cauri sagatavei. Lai zāgētu, paceliet zāga galvu un izvelciet to virs sagataves, neveicot zāgēšanu, ieslēdziet motoru, pabīdiet zāga galvu uz leju un izspiediet zāgi cauri sagatavei Zāgējot ar vilkšanas kustību, Āoti iespējams, ka zāga asmens nonāks uz sagataves virsmas un strauji trieksies operatora virzienā.

- Nekad nelieciet roku krusteniski zāga asmens priekšā vai aiz tā vietā, kurā ir plānots veikt zāgējumu Sagataves balstīšana “krusteniski”, t.i., turēšana pa labi no zāga ar kreiso roku vai otrādi, ir loti bīstama.

- Nesniedzieties ar roku pāri vadotnei tuvāk par 100 mm no zāga asmens, lai aizvāktu koksnes atgriezumus vai jebkāda cita iemesla dēļ, kamēr griežas asmens Kustīgā zāga asmens tuvums rokai var nebūt acīmredzams, un jūs varat gūt smagus savainojumus.

- Pirms zāgēšanas pārbaudiet sagatavi Ja sagatave ir saliekusies vai savijusies, nostipriniet to ar ārējo izliekto virsmu pret vadotni. Vienmēr pārliecinieties, ka starp sagatavi, vadotni un darbagaldu zāgēšanas līnijā nav spraugas Saliektas vai savītas sagataves var sagriezties vai nobīdīties un zāgēšanas laikā pieķerties rotējošam zāga asmenim. Sagatavē nedrīkst būt naglas vai sveškermeni.

- Neizmantojiet zāgi, kamēr no darbagalda nav nonemti visi instrumenti, aizvākti koksnes atgriezumi utt., atstājot tikai sagatavi Sīki gruži vai nepiestiprināti koksnes gabali, vai citi priekšmeti, kas nonāk saskarē ar rotējošo asmeni, var lidot ľoti lielā ātrumā.

- Vienlaicīgi grieziet tikai vienu sagatavi Vairākas vienlaikus kopā saliktas sagataves nav iespējams atbilstoši nofiksēt vai sastiprināt, un tās griešanas laikā var piekerties asmenim vai izkustēties.

- Lenkzāgi pirms izmantošanas uzstādiet uz līdzenas, stingras darba virsmas. Līdzena un stingra darba virsma samazina risku, ka lenkzāgis varētu klūt nestabils.

- Plānojiet savu darbu! Katru reizi, kad maināt slīpuma vai ripas lenka iestatījumu, pārliecinieties, ka regulējamā vadotne tiek iestatīta pareizi, lai atbalstītu sagatavi, un ka tā netraucē asmenim vai aizsargelementiem Neieslēdzot iekārtu un nenovietojot uz darbagalda sagatavi, veiciet pilnu simulētu zāgēšanas kustību, lai pārliecinātos, ka nebūs nekādu škēršļu vai vadotnes sazāgēšanas riska.

- Sagatavēm, kas ir platākas vai garākas par darbagalda virsmu, nodrošiniet piemērotus balstus, piemēram, darbagalda pagarinājumus, materiālu atbalstus u.c.. Sagataves, kas ir platākas vai garākas par darbagalda virsmu, drošas nenostiprināšanas gadījumā var saškiebties. Ja nogriežamais gabals vai sagatave saškiebjas, tā var pacelt apakšējo aizsargu vai arī to var aizsviest pa gaisu rotējošais asmens.

- Darbagalda pagarinājumu vai papildu atbalstu neaizstājiet ar citu cilvēku Nestabils sagataves atbalsts zāgēšanas laikā var izraisīt asmens piekeršanos vai sagataves izkustēšanos, ilevelkot jūs un palīgu rotējošajā asmenī.

- Nogriežamais gabals nekādā veidā nedrīkst iesprūst vai tikt piespiests pie rotējošā zāga asmens Ja tas tiek ierobežots ar garuma atduriem, nogriežamais gabals var saskarties ar asmeni un var tikt strauji aizsviests pa gaisu.

• Vienmēr izmantojiet spaili vai armatūru, kas īpaši paredzēta, lai atbilstoši turētu apalus materiālus, piemēram, stieņus vai caurules Stieni zāgēšanas laikā mēdz velties, kā dēļ asmens var tajos “iekerties” un kopā ar darba materiālu var vilkt jūsu roku virzienā uz asmeni.
• Pirms asmens saskaras ar sagatavi, laujiet tam uzņemt maksimālos apgriezienus Tādējādi tiks samazināts sagataves aizsviešanas risks.
• Ja sagatave vai asmens iesprūst, izslēdziet lenkzāgi. Pagaidiet, līdz apstājas visas kustīgās detaļas, un tad atvienojiet spraudni no elektrības avota un/vai izņemiet akumulatoru. Pēc tam atbrīvojiet iesprūdušo materiālu Zāgējot ar iesprūdušu sagatavi, varat zaudēt kontroli pār lenkzāgi vai to sabojāt.
• Pēc zāgēšanas pabeigšanas atlaidiet slēdzi, turiet zāgi ar galvu uz leju, pagaidiet, līdz pārstāj griezties asmens, un tikai tad paņemiet nozāgēto gabalu Rokas tuvināšana rotējošam asmenim ir bīstama.
• Stingri turiet rokturi, kad veicat tikai iezāgēšanu vai kad atlaižat slēdzi, pirms zāga galva nonāk zemākajā pozīcijā Zāga bremzēšanas darbība var izraisīt tā galvas pēkšņu vilšanu uz leju, radot savainojuma risku.

PAPILDUS DARBA DROŠIBAS NOTEIKUMI

- Strāvas pieaugums kēdē rada īslaicīgus sprieguma kritumus; ja ir nelabvēlīgi strāvas padeves nosacījumi, var tikt ietekmēts cits aprīkojums (traucējumi parasti nav novērojami, ja elektroapgādes sistēmas pilna iekšējā pretestība nepārsniedz 0,33 omus); ja Jums ir nepieciešams sīkāks skaidrojums, varat sazināties ar vietējo elektroapgādes iestādi

VISPĀRĒJA INFORMĀCIJA

• Instrumentu izmantojiet tikai kokmateriālu zāgēšanai
• Vienmēr pārliecinieties, ka spriegums, kas uzrādīts uz instrumenta markējuma plāksnītes, atbilst padeves spriegumam elektrotīklā
• Nestāviet uz instrumenta vai tā statīva Instrumentam saškiebjoties vai nejauši pieskaroties zāgēšanas rīkam, var gūt smagus savainojumus. Neuzglabājiet materiālus uz instrumenta vai tā tuvumā tādā veidā, lai to aizsniegšanai būtu jākāpj uz instrumenta vai tā statīva.
• Pirms instrumenta regulēšanas vai piederumu nomainas atvienojiet to no barojošā elektrotikla
• Pirms lenkzāga pārvietošanas vienmēr atvienojiet spraudni no elektrības avota Atvienojiet, nolaidiet zemāk galvas bloku un nofiksējiet to pozīcijā, izmantojiet pārnēsāšanas rokturi un vienu no zāga pamatnē esošajiem ierobojumiem.
• Neatstājiet instrumentu bez uzraudzības, pirms tā darbība pilnībā beigusies
• Zāgējot neregulāras formas sagataves, plānojiet darbu tā, lai tās neizkustētos un nepiespiestos asmenim, tādējādi tiekot izrautas no jūsu rokām
• Šo instrumentu nedrīkst izmantot personas, kas jaunākas par 16 gadiem
• Šis ripzāğis nav paredzēts mitru priekšmetu zāgēšanai

STRĀDĀJOT ĀRPUS TELPĀM

- Ja instrumentu tiek izmantots ārpus telpām, pievienojiet to elektriskajam spriegumam izmantojot noplūdes strāvas releju - pārtraucēju, kas nostrādā, ja strāva instrumenta aizsargzemējuma kēdē pārsniedz 30 mA; ārpus telpām izmantojiet tikai šādai lietošanai paredzētus elektrotīkla pagarinātājkabelus, kuri ir apgādāti ar ūdensdrošu kontaktligzdu

PIRMS DARBA UZSĀKŠANAS

• Lietojiet pilnīgi attītus un drošus pagarinātājkabelus, kas paredzēti 16 A strāvai
• Darba laikā uzvelciet aizsargbrilles, ausu aizsargus, un aizsargcimdus
• Materiāla (piemēram, svinu saturošas krāsas, dažu koka škirņu, minerālu un metāla) putekļi var būt kaitīgi (saskare ar putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas un/vai elpošanas celu saslimšanas operatoram vai klātesošajiem); izmantojiet putekļu masku un putekļsūcēju, ja to iespējams pievienot
• Dažu veidu puteklj ir klasificēti kā kancerogēni (piemēram, ozola vai dižskābarža puteklj), jo īpaši apvienojumā ar koknsnes kondicionēšanas piedevām; izmantojiet putekļu masku un putekļsūcēju, ja to iespējams pievienot
• levērojiet ar putekļu savākšanu saistītos nacionālos noteikumus, kas attiecas uz apstrādājamajiem materiāliem
• Neapstrādājiet materiālus, kas satur azbestu (azbestam piemīt kancerogēnas īpašības)
• Nelietojiet ripzāgi, ja uz tā nav nostiprināti visi paredzētie asmens aizsargi
• Pirms katras lietošanas reizes pārbaudiet vai aizsargs ir atbilstoši aizvērts
• Nedarbiniet zāgi, ja aizsargs brīvi nekustas un momentāni neaizveras
• Nekad nesastipriniet vai nesavienojiet aizsargu atvērtā stāvoklī
• Nekad nelietojiet instrumentu bez galda starplikas; nomainiet bojātu vai nodilušu galda starpliku
• Pirms zāgēšanas nodrošiniet, lai zāgējuma trase no abām zāgējamā priekšmeta pusēm tiktu atbrīvota no jebkāda veida škēršliem
• Izvairieties no instrumenta bojājumiem, ko var radīt apstrādājamajā priekšmetā esošās skrūves, naglas vai citi līdzīgi objekti; pirms darba uzsākšanas atbrīvojiet apstrādājamo materiālu no šādiem priekšmetiem

PIEDERUMI

• Neiestipriniet ripzāgī slīpēšanas vai griešanas diskus ar šo instrumentu
• SKIL garantē instrumenta nevainojamu darbību tikai tad, ja tiek lietoti pareizi izvēlēti papildpiederumi, kas iegādāti pie SKIL oficiālā izplatītāja
• Uzstādot/izmantojot citu firmu papildpiederumus, ievērojiet to ražotāju sniegtās instrukcijas
• Izmantojiet tikai zāga asmenus, kas atbilst šajā lietošanas pamācībā noteiktajiem parametriem, ir pārbaudīti atbilstoši standarta EN 847-1 prasībām un attiecīgi markēti
• Lietojiet tikai tādus darbinstrumentus, kuru pieļaujamais darbības ātrums ir vismaz tikpat liels, kā instrumenta maksimālais brīvgaitas ātrums
• Neiestipriniet zāgī asmenus, kas izgatavoti no ātrgriezējtērauda (HSS)
• Neizmantojiet ieplaisājušus, deformētus vai neasus zāga asmenus
• Lietojiet tikai zāga asmenus ar atveres diametru, kas pielāgojas instrumenta darbvarpstai bez spēles; nekad nelietojiet palīgpiederumus vai adapterus, lai pielāgotu zāga asmenus ar lielāku atveri
• Sargājiet darbinstrumentus no triecieniem, sitieniem un smērvielām

DARBA LAIKÄ

- Nemēginiet darbinstrumentam piemērot spēku (piemērojiet vieglu un nepārtrauktu spiedienu, lai

izvairītos no asmens galu pārkaršanas, vai, ja tiek griezta plastmasa, no plastmasas materiāla kušanas)

• Neturiet pirkstus, rokas un plaukstas rotējoša zāga asmens tuvumā
• Ja zāga asmens tiek blokēta, nekavējoties izslēdziet instrumentu un atvienojiet elektrības vadu; tikai pēc tam izņemiet iekīlēto zāg materiālu
• Ja iestrēgst ripzāga asmens vai notiek jebkura cita mehāniska vai elektriska rakstura klūme, nekavējoties izslēdziet instrumentu un atvienojiet to no barojošā elektrotīkla
• Ja darba laikā tiek pārgriezts vai citādi mehāniski bojāts instrumenta elektrokabelis, nepieskarieties tam, bet nekavējoties atvienojiet elektrokabela kontaktdakšu no barojošā elektrotīkla
• Nekad neizmantojiet instrumentu, ja bojāts tā vads; tas jānomaina pret speciāli sagatavotu kabeli, kas pieejams servisa uznēmumā.

PĒC DARBA PABEIGŠANAS

• Pēc instrumenta izslēgšanas nebremzējiet rotējošo darbinstrumentu ar sānspiedienu
• Atgriezumus un citas zāgmateriāla daļas nonņemiet no zāgēšanas zonas tikai tad, kad visas kustīgās detaļas ir pilnībā apstājušās
• darba gaitā zāga asmens stipri sakarst; tāpēc nepieskarieties tam, pirms tas nav atdzisis
• Uzglabājiet instrumentu telpās sausā, augstu izvietotā vietā, kur tas nav pieejams bērniem

UZ INSTRUMENTA ATTÉLOTO SIMBOLU SKAIDROJUMS

② Pirms izstrādājuma lietošanas izlasiet tā lietošanas pamācību
③ Darba laikā uzvelciet aizsargbrilles un ausu aizsargus
④ Bīstamā zona! Rokas ievietot aizliegts. Šajā zonā neievietojiet plaukstas, pirkstus vai rokas.
⑤ Divkārša izolācija (nav jālieto zemējuma vads)
⑥ Neizmetiet elektroiekārtas un baterijas ar sadzīves materiālus atkritumu

DARBS

- Montāža

• iestipriniet trijkāja pogu aizmugurē ^8
• piestipriniet ripas fiksēšanas pogu X darbagalda priekšdalā ⑨

- Transportēšanas/darba stāvoklis Lai atbrīvotu instrumentu (darba stāvoklis)

• ar vienu roku nospiediet uz leju rokturi B, ar otru roku vienlaikus izvelkot fiksatoru C ^10 a
• lēnām virziet galvas bloku uz augšu Lai nostiprinātu instrumentu (transportēšanas stāvoklis)
• iestatiet slīpuma lenki uz 0° (skatīt Slīpuma lenka iestatīšana)
• iestatiet ripas lenki uz 45° virzienā pa kreisi vai pa labi (skatīt Ripas lenka iestatīšana)
• ar vienu roku nospiediet uz leju rokturi B, ar otru roku vienlaikus nospiežot fiksatoru C

- instrumenta pārnēsāšanai izmantojiet transporta rokturi E⑩c

! nekad neceliet instrumentu, turot to aiz galvenā roktura vai barošanas vada

- Instrumenta uzstādīšana uz darba virsmas ⑪

! drošai ekspluatācijai instrumentu vienmēr uzstādīt uz līdzenas un stabilas darba virsmas (piemēram, uz skrūvgalda)

• lietojiet 4 uzstādīšanas atveres F, lai instrumentu ar atbilstošām skrūvēm pievienotu darba virsmai
• varat arī piestiprināt instrumentu pie darba virsmas ar tirdzniecībā pieejamām skrūvju spailēm
• vai arī instrumentu varat piestiprināt leŋkzāga statīvam ! izlasiet visus zāga statīva komplektā esošos brīdinājumus un norādes

- Puteklu/skaidu uzsūkšanas ierīce ⑫

- piestipriniet putekļu maisu G/putekļu sūcēju, kā parādīts attēlā

- lai nodrošinātu optimālu putekļu uzsūkšanu, regulāri iztukšojiet putekļu savācējmaisu

! darba laikā vadiet ripzāgi tā, lai puteklsūcēja caurule netraucētu apakšējā asmens aizsarga pārvietošanos vai zāgēšanas procesu

- Priekšmeta nostiprināšana ⑬

! optimālai darba drošībai, vienmēr stingri nostipriniet zāgmaterialu ar komplektā esošo regulējamo spaili

- nestrādājiet ar priekšmetiem, kuri ir pārāk maza izmēra, lai tos nostiprinātu

- maksimālu priekšmetu izmēru noteikšanai, izmantojiet tabulu ⑭ kā uzzinu avotu

- nostipriniet sagataves spaili atbalsta atverē M, izmantojot pogu N (abās instrumenta pusēs)

- stingri spiediet zāgmateriālu pret vadotni R

- atbrīvojiet sviru Q

pielāgojiet spaili sagatavei

- ar fiksēšanas spaili stingri nostipriniet zāğmateriālu Q ! dažās ripas un slīpuma kombinācijās vai atkarībā no sagataves lieluma sagataves spailes vietā var būt nepieciešams izmantot komerciāli pieejamās skrūvju spailes

• Zāgējuma lenku iestatīšana ⑮

- atlaidiet valīgāk fiksējošo rokturi X

- pavelciet zāgēšanas ripas sprūda atlaišanas sviru Y

- pagrieziet zāga galdu pa kreisi vai pa labi un, izmantojot indikatoru, iestatiet vēlamo zāgējuma lenķi (no 0° līdz 47°) Z

- atlaidiet sviru Y

- pievelciet fiksēšanas rokturi X (nepievelciet rokturi pārāk cieši)

- ātrai un precīzai bieži lietotu zāgējuma lenku iestatīšanai (0°, 15°, 22,5°, 31,6°, 45°) zāgēšanas ripas sprūda svira pie atbilstošajām pozīcijām ar klikšķi nofiksējas savā vietā

- Regulējot bīdāmo malu

- atlaidiet valīgāk pogu K, lai pabīdītu vadotni(-es) J

- atlaidiet pogu vēl valīgāk K, lai noņemtu / piestiprinātu vadotni(-es)

- pievelciet pogu K, lai veiktu fiksēšanu vajadzīgajā stāvoklī

! pārliecinieties, ka pirms instrumenta ekspluatācijas tā tiek stingri nostiprināta

- Slīpuma lenku iestatīšana ⑯

! pabīdiet bīdāmo malu pa kreisi

- atlaidiet valīgāk trīskāju skrūvi ⑯b

- pabīdiet zāga galvu pa kreisi, līdz slīpuma lenka indikators U norāda uz vēlamo slīpuma lenki

- turiet zāga galvu šādā stāvoklī un pievelciet pogu T

- Kombinētie zāgējumi ⑰

! nonemiet bīdāmo malu

- kombinētiem zāgējumiem nepieciešams gan zāgējuma

lenka iestatīšana, gan slīpuma lenka iestatīšana

! pirms darba vienmēr veiciet apstrādes mēginājumu uz materiāla atgriezuma

- Instrumenta darbināšana

- iestatiet instrumentu darba stāvoklī

! pārliecinieties, ka zāg materiāls ir stingri nostiprināts pret zāga galdu un vadotni R

- ieslēdziet instrumentu, atbrīvojot fiksatoru AB un pavelkot galveno slēdzi AA ^19

! zāga galvas ^18 a ekspluatācijas laikā nekrustojiet rokas

! kontaktējiet instrumenta asmeni ar zāgējamo priekšmetu tikai pēc tam, kad tā asmens griešanās ātrums ir sasniedzis nominālo vērtību

! ja apakšējais aizsargs automātiski neatveras, kas noteiktos apstāklos ir iespējams (piemēram, ja sagatave aiznem gandrīz maksimālo ietilpību), jūs aizsargu varat noņemt ar roku ⑱b

- zāgējiet priekšmetu, vienmērīgi virzoties

- lai izslēgtu instrumentu, atlaidiet slēdzi AA

- nogaidiet, līdz zāga asmens ir pilnībā apstājies, un tad lēnām pavirziet zāga galvu uz augšu

- lai izslēgtu instrumentu, atlaidiet slēdzi AA - nogaidiet, līdz zāga asmens ir pilnībā apstājies, un tad lēnām pavirziet zāga galvu uz augšu

• Zāga asmens nomaina ⑳

! atvienojiet instrumentu no elektrotikla

- iznemiet seštūra stieņatslēgu AC no ripzāga nodalījuma AD

- turiet aizsargu A atvērtā stāvoklī

- atlaidiet valīgāk pārsega plāksnes skrūvi AF (neatskrūvējiet skrūvi pilnībā) ⑳a

- līdz galam pagrieziet aizsargu A atpaka ^20 b

- nospiediet darbvārpstas blokēšanas pogu AE un turiet to, kamēr izskrūvējiet asmeņa skrūvi, AG pagriežot sešstūra stieņatslēgu AC PULKSTENRĀDĪTĀJU VIRZIENĀ (= tajā pašā virzienā, kā to norāda uz zāga asmens attēlotā bultiņa)

! darbvārpstas fiksējošo pogu AE drīkst nospiest tikai tad, kad instruments atrodas miera stāvoklī

- atlaidiet fiksējošo pogu AE

- nonemiet uzgriezni AH un zāga asmeni

- atlaidiet fiksējošo pogu AE - noņemiet uzgriezni AH un zāga asmeni

! nomainiet zāga asmeni, sekojot, lai zāga asmens zobu vērsums un uz zāga asmens attēlotās bultas virziens sakristu ar bultas virzienu, kas attēlota uz aizsarga A

- novietojiet paplāksni AH uz zāga asmens ^20 c

- nospiediet vārpstas fiksējošo pogu AE un, turot to, ar seštūru atslēgu AC pievelciet asmens skrūvi PRETĒJI PULKSTENA RĀDĪTĀJA GRIEŠANĀS VIRZIENAM par 1/8 apgriezienu papildus ar rokām pievilktajam spēkam (šādi tiek nodrošināta zāga asmens slīdēšana pārmērīgas pretestības gadījumā, tādējādi samazinot motora pārslodzi un zāga atsitienu)

- pievelciet pārsedzošās plāksnes skrūvi AF

• Galda starplikas nomaina Al ②1

Nomainiet bojāto vai nodilušo galda starpliku šādā secībā:

! atvienojiet instrumentu no elektrotikla

- iznemiet sešstūra stieņatslēgu AC no ripzāga nodalījuma AD

- izskrūvējiet visas 4 skrūves, kā parādīts attēlā

- iznemiet esošo galda starpliku, vispirms paceļot to no priekšpuses un pēc tam pilnībā izvelkot to ārā

- ievietojiet jauno galda starpliku

! stingri pievelciet visas 4 skrūves

- 90° Asmeņa izlīdzināšanas pārbaudīšana/noregulēšana ②₂

! atvienojiet instrumentu no elektrotikla

• pagrieziet zāga galdu ripas 0° lenka stāvoklī un nofiksējiet to
• pabīdiet zāga galvu 0° slīpuma stāvoklī
• nolaidiet zāga galvu zemāk un nofiksējiet to
• ar stūreņa palīdzību pārbaudiet 90° zāga asmens perpendikularitāti pret galdu

• ja nepieciešams, noregulējiet 90° asmens izlīdzināšanu šādā veidā:

• atbrīvojiet trīsstatņu uzgriezni T

• noregulējiet skrūvi V ar 10. izmēra asmens atslēgu (standarta komplektā nav iekļauta)
• atkārtoti pārbaudiet ar stūreni
• atiestatiet slīpuma indikatoru U uz 0°

- 45° Asmeņa izlīdzināšanas pārbaudīšana/noregulēšana ②3

! atvienojiet instrumentu no elektrotikla

• pagrieziet zāga galdu ripas 0° lenka stāvoklī un nofiksējiet to
• atbrīvojiet trīsstatņu uzgriezni T
• pabīdiet zāga galvu pa kreisi
• ar zāgējuma stūreņa palīdzību pārbaudiet 45° leņķi starp zāga asmeni un galdu
• pārbaudiet, vai slīpuma indikators U atrodas uz 45° atzīmes

• ja nepieciešams, noregulējiet 45° asmens izlīdzināšanu šādā veidā:

• noregulējiet skrūvi W ar 10. izmēra asmens atslēgu (standarta komplektā nav iekļauta)

• atkārtoti pārbaudiet ar zāgējuma stūreni

- 90° Vadotnes izlīdzināšanas pārbaudīšana/noregulēšana ⑳

! atvienojiet instrumentu no elektrotikla

• pagrieziet zāga galdu ripas 0° lenka stāvoklī un nofiksējiet to
• nolaidiet zāga galvu zemāk un nofiksējiet to
• pārbaudiet zāga asmens perpendikularitāti pret vadotni S izmantojot stūreni (pārliecinieties, ka stūrenis saskaras ar zāga asmens korpusu, bet ne ar tā zobiem) 24a

• ja nepieciešams, noregulējiet 90° vadotnes izlīdzināšanu šādā veidā:

• atskrūvējiet 2 sešstūra skrūves S ^24 b

• noregulējiet vadotni līdz zāga asmens un vadotne pilnībā saskaras ar stūreni
• pievelciet 2 sešstūra skrūves S
• atiestatiet zāgējuma lenka indikatoru uz 0° ^24 c

PRAKTISKI PADOMI

- Īpaši zāgmateriali

• vienmēr novietojiet uz atbalsta gara zāgmateriala brīvos galus ②5
• pārliecinieties, ka izliekti vai apaļi zāg materiāli ir īpaši droši nostiprināti, lai izvairītos no izslīdēšanas ⑳

• pie griezuma līnijas nedrīkst būt atstarpe starp zāg materiālu un vadotni vai zāga galdu

• Strādājot ar grīdlīstēm, attēlu ⑳ var lietot uzzinai

• Lai novērstu zāgējamā priekšmeta virsmas plaisāšanu, to ieteicams novietot tā, lai priekšmeta dekoratīvā puse (virspuse) būtu vērsta lejup
• Lietojiet tikai asus zāga asmenus, kuru tips atbilst

zāgējamā materiāla īpašībām un apstrādes veidam

• zāgējuma kvalitāti iespējams uzlabot, lietojot zāga asmeni ar palielinātu zobu skaitu
• zāga asmeni ar cietmetāla zobiem saglabā darbam nepieciešamo asumu līdz 30 reizēm ilgāk, nekā parastā tipa zāga asmeni

• Vienmēr raugieties, lai instruments un vads būtu tīri (it īpaši, gaisa atveres motora korpusa aizmugures daļā)
• Regulāri veiciet pārbaudi, lai pārliecinātos, ka apakšējais aizsargs darbojas pareizi. Notīriet no apakšējā aizsarga zāgu skaidas, izmantojot mitru drānu.

! pirms instrumenta tīrīšanas atvienojiet to no elektrotikla

- Paceliet apakšējo aizsargu līdz galam atvērtā stāvoklī un atlaidiet to; ja tas uzreiz un pilnībā netiek aizvērts, tas jāpārbauda SKIL elektroinstrumentu pēcpārdošanas servisa centrā

- Pēc ripzāga lietošanas nekavējoties attīriet tā asmeni (īpaši no svekiem un līmes paliekām)

! darba gaitā zāga asmens stipri sakarst; tāpēc nepieskarieties tam, pirms tas nav atdzisis

• Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, instruments tomēr sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā elektroinstrumentu remonta darbnīcā
• nogādājiet instrumentu neizjauktā veidā kopā ar iegādes dokumentiem tuvākajā tirdzniecības vietā vai firmas SKIL pilnvarotā pēciegādes apkalpošanas un remonta iestādē (adreses un instrumenta apkalpošanas shēma ir sniegta interneta vietnē www.skil.com)
• levērojiet, ka garantijā neietilpst pārslodzes vai nepareizas instrumenta ekspluatācijas izraisītie bojājumi (SKIL garantijas noteikumus skatiet www.skil.com vai vērsieties pie izplatītāja)

APKÄRTËJÄS VIDES AIZSARDZİBA

- Neizmetiet elektroiekārtas, baterijas, piederumus un iesainojuma materiālus sadzīves atkritumos (tikai ES valstīm)

• saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iekārtām un tās atspoguļojumiem nacionālajā likumdošanā, nolietotās elektroiekārtas ir jāsavāc, jāizjauc un jānogādā otreizējai pārstrādei apkārtējai videi nekaitīgā veidā
• īpašš simbols⑥ atgādina par nepieciešamību izstrādājumus utilizēt videi nekaitīgā veidā

TROKSNIS

• Mērot saskaņā ar EN 62841, šī instrumenta skaņas spiediena līmenis ir 99 dB(A), bet skaņas jaudas līmenis 108 dB(A) (mainīgums K = 3 dB)
• Trokšna emisijas līmenis ir izmērīts saskaņā ar standartizētu pārbaudi, kas dota EN 62841; to var izmantot, lai savstarpēji salīdzinātu instrumentus un lai veiktu sākotnējo trokšna iedarbības novērtējumu, izmantojot instrumentu minētajiem pielietojuma veidiem

- instrumenta izmantošana citiem mērķiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami

palielināt kopējo vibrācijas iedarbības pakāpi - laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču darbs ar to nenotiek, var ievērojami samazināt kopējo vibrācijas iedarbības pakāpi

LT

Kampinio pjovimo pjūklas 1305 JVADAS
