BRUKSANVISNING 1305 AA SKIL

EU-konformitetsförklaring Geringssåg Produktnummer Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation:

• Detta verktyg är avsett som stationär maskin för klyvning och kapning av trä, både räta snitt och geringssnitt (horisontella geringsvinklar från -47° till +47° är möjliga, liksom vertikala fasvinklar från 0° till 45°)

• Läs och spara denna instruktionsbok

• Det här verktyget är inte avsedd för yrkesmässig användning

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag. f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/ tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med ngret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avstånd

• Använd bara verktyget om det är korrekt och fullständigt monterat (var medveten om att Skil inte kan hållas ansvarigt för verktygsskador och/eller personskador till följd av felaktig montering av verktyget) TEKNISKA DATA

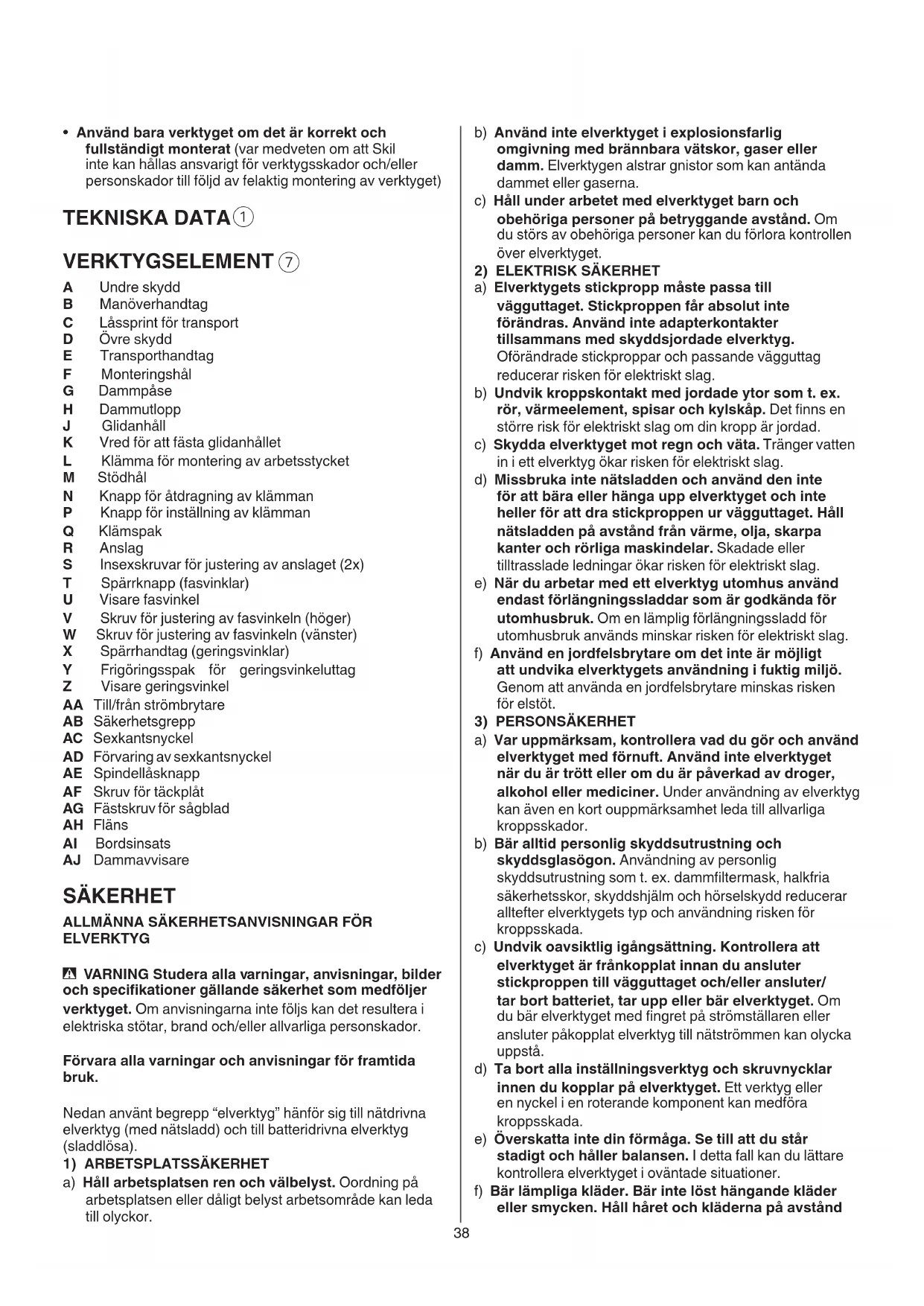

A Undre skydd B Manöverhandtag C Låssprint för transport D Övre skydd E Transporthandtag F Monteringshål G Dammpåse H Dammutlopp J Glidanhåll K Vred för att fästa glidanhållet L Klämma för montering av arbetsstycket M Stödhål N Knapp för åtdragning av klämman P Knapp för inställning av klämman Q Klämspak R Anslag S Insexskruvar för justering av anslaget (2x) T Spärrknapp (fasvinklar) U Visare fasvinkel V Skruv för justering av fasvinkeln (höger) W Skruv för justering av fasvinkeln (vänster) X Spärrhandtag (geringsvinklar) Y Frigöringsspak för geringsvinkeluttag Z Visare geringsvinkel AA Till/från strömbrytare AB Säkerhetsgrepp AC Sexkantsnyckel AD Förvaring av sexkantsnyckel AE Spindellåsknapp AF Skruv för täckplåt AG Fästskruv för sågblad AH Fläns AI Bordsinsats AJ Dammavvisare SÄKERHET

ALLMÄNNA SÄKERHETSANVISNINGAR FÖR

ELVERKTYG - VARNING Studera alla varningar, anvisningar, bilder och specikationer gällande säkerhet som medföljer verktyget. Om anvisningarna inte följs kan det resultera i elektriska stötar, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp “elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor.39 så är möjligt. Om du stödjer arbetsstycket för hand måste du alltid hålla handen på ett avstånd av minst 100 mm från sågklingans sidor. Använd inte den här sågen till att såga delar som är för små för att kunna klämmas fast eller hållas i handen Om du placerar händerna för nära sågklingan förekommer ökad risk för personskador till följd av kontakt med klingan.

• Arbetsstycket måste vara orörligt och klämmas fast vid eller hållas mot både anhållet och bordet. Mata inte arbetsstycket mot klingan och såga inte ”på fri hand” på något sätt Arbetsstycken som inte hålls fast eller som är rörliga kan slungas iväg med höga hastigheter, vilket kan orsaka personskador.

• Skjut sågen genom arbetsstycket. Dra inte sågen genom arbetsstycket. Såga genom att höja såghuvudet och dra ut det över arbetsstycket utan att såga, starta motorn, tryck såghuvudet nedåt och skjut sågen genom arbetsstycket Sågning när såghuvudet dras ut medför stor risk för att sågklingan dras upp på arbetsstycket och att klingenheten slungas mot användaren med våldsam kraft.

• Håll aldrig en hand över den avsedda såglinjen, antingen framför eller bakom sågklingan Det är mycket farligt att stödja arbetsstycket med ”omvänt grepp”, dvs. hålla arbetsstycket till höger om sågklingan med vänster hand eller vice versa.

• Sträck dig inte bakom anhållet med någon hand närmare än på 100 mm avstånd från någon av klingans sidor i syfte att ta bort träfragment eller av något annat skäl medan klingan snurrar Närheten till den snurrande sågklingan kanske inte är påtaglig, och du kan få allvarliga personskador.

• Kontrollera arbetsstycket innan du sågar Om arbetsstycket är böjt eller skevt klämmer du fast det med utsidan av den böjda ytan mot anhållet. Se alltid till att det inte nns ett avstånd mellan arbetsstycket, anhållet och bordet längs såglinjen Böjda eller skeva arbetsstycken kan vrida sig eller förskjutas och kan orsaka att den snurrande sågklingan kan komma i kläm vid sågning. Det får inte nnas spikar eller främmande föremål i arbetsstycket.

• Använd inte sågen förrän bordet är fritt från alla verktyg, träfragment osv., förutom arbetsstycket Små skräpfragment, lösa träbitar eller andra föremål som kommer i kontakt med den snurrande klingan kan slungas iväg med hög hastighet.

• Såga bara ett arbetsstycke åt gången Flera arbetsstycken som staplas på varandra kan inte klämmas eller spännas fast på ett fullgott sätt och kan orsaka att klingan kommer i kläm eller förskjuts vid sågning.

• Se till att geringssågen är monterad eller placerad på en jämn, stabil arbetsyta före användning. En jämn och stabil arbetsyta minskar risken för att geringssågen blir instabil.

• Planera arbetet! Varje gång du ändrar inställningen av fas- eller geringsvinkeln ska du se till att det justerbara anhållet ställs in korrekt för att stödja arbetsstycket och att det inte stör klingan eller skyddssystemet Utan att slå ”PÅ” verktyget och utan ett arbetsstycke på bordet ska du förytta sågklingan genom en fullständig, simulerad sågningscykel i syfte att säkerställa att det inte förekommer störningar eller risk för att såga i anhållet.

• Ordna tillräckligt med stöd, t.ex. bordsförlängningar, sågbockar osv. för arbetsstycken som är bredare eller längre än bordsskivan. Arbetsstycken som är från de rörliga delarna. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV

ELVERKTYG a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet eektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

a) Låt elverktyget repareras endast av kvalicerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR GERINGSSÅGAR

• Geringssågar är avsedda att såga trä eller träliknande produkter och de kan inte användas med kapslipskivor i syfte att såga järnhaltiga material som skenor, stänger, tappar osv. Slipande damm orsakar att rörliga delar, till exempel det nedre skyddet, fastnar. Gnistor vid slipning bränner det nedre skyddet, sågspåret och andra plastdelar.

• Använd klämmor för att stödja arbetsstycket när40

• Lämna inte verktyget förrän det har stannat helt

• Vid sågning av oregelbundet formade arbetsstycken ska du planera arbetet så att arbetsstycket inte glider och gör att klingan kommer i kläm, vilket kan leda till att arbetsstycket slits bort från din hand

• Den här maskinen ska inte användas av personer under 16 år

• Denna maskin är inte lämplig till våtsågning

• Om maskinen används utomhus skall den vara ansluten till en jordfelsbrytare (FI) på högst 30 mA; använd bara en förlängningssladd avsedd för utomhusbruk och utrustad med en stänkskyddad kontakt

• Använd helt utrullade och säkra förlängningssladdar med kapacitet på 16 A

• Använd skyddsglasögon, hörselskydd, och skyddshandskar

• Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning nns

• Vissa typer av damm är klassicerade så som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning nns

• Följ de nationella krav, som nns angående damm, för de material du skall arbete med

• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)

• Använd aldrig din maskin utan maskinens original säkerhetsdetaljer

• Kontrollera före varje bruk att skyddskåpan stängs ordentligt

• Använd inte sågen om skyddskåpan inte löper fritt och stängs omedelbart

• Skyddskåpan får aldrig klämmas eller bindas fast i öppet läge

• ANvänd aldrig verktyget utan bordsinsatsen; en trasig eller sliten insats måste bytas ut

• Se till att arbetsområdet är fritt från föremål innan du startar arbetet

• Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete TILLBEHÖR

• Använd aldrig slip/kapskivor till denna maskin

• SKIL kan endast garantera att maskinen fungerar felfritt om rätt tillbehör används som du kan köpa hos närmaste SKIL-återförsäljare

• Vid montering av tillbehör från andra tillverkare än SKIL skall anvisningarna från vederbörande tillverkare följas

• Använd endast sågklingor som motsvarar de i instruktionsboken angivna specikationerna, som testats enligt EN 847-1 och försetts med godkännandemärke

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone motsvarar maskinens högsta tomgångsvarvtal

• Använd aldrig en blad, som är gjord av snabbstål

• Använd inte en trasig, deformerad eller slö blad

• Använd endast sågblad vars håldiameter passar på verktygets spindel utan spelrum; använd aldrig en passring eller adapter för att montera blad med större hål längre eller bredare är geringssågens bord kan falla om de inte stöds ordentligt. Om en avsågad del eller arbetsstycket faller kan det medföra att det nedre skyddet lyfts upp eller att delen eller arbetsstycket slungas iväg av den snurrande klingan.

• Använd inte en annan person istället för en bordsförlängning eller som extra stöd Instabilt stöd för arbetsstycket kan orsaka att klingan kan komma i kläm eller att arbetsstycket förskjuts under sågning, vilket kan dra in dig och medhjälparen i den snurrande klingan.

• Den avsågade delen får inte klämmas eller tryckas mot den snurrande sågklingan på något som helst sätt Om utrymmet är begränsat, dvs. om längdstopp används, kan den avsågade delen kilas in mot klingan och slungas iväg på ett våldsamt sätt.

• Använd alltid en klämma eller en xtur som är utformad för att stödja runt material som stänger eller rörledningar## på ett fullgott sätt Stänger har en tendens att rulla när de sågas, vilket orsakar att klingan “biter sig fast” och drar in arbetsstycket och din hand i klingan.

• Låt klingan uppnå full hastighet innan den kommer i kontakt med arbetsstycket Det minskar risken för att arbetsstycket slungas iväg.

• Om arbetsstycket eller klingan kommer i kläm ska geringssågen stängas av. Vänta tills alla rörliga delar har stoppat och koppla bort kontakten från strömkällan och/eller ta bort batteriet. Sedan kan du frigöra det material som har kommit i kläm Om sågningen fortsätter när ett arbetsstycke har kommit i kläm kan det orsaka förlorad kontroll över eller skador på geringssågen.

• När sågningen är klar släpper du brytaren, håller ned såghuvudet och väntar på att klingan stannar innan du tar bort den avsågade delen Det är farligt att placera en hand i närheten av sågklingan.

• Håll stadigt i handtaget när en sågning inte är fullständig eller när brytaren släpps innan såghuvudet är helt och hållet i det nedre läget Bromsningen av sågen kan orsaka att såghuvudet plötsligt dras nedåt, vilket skapar risk för personskador.

EXTRA SÄKERHETSANVISNINGAR

• Inkopplingsförloppen orsakar korta spänningssänkningar; vid ogynnsamma nätförutsättningar kan dessa menligt påverka andra maskiner (vid nätimpendaser under 0,33 ohm behöver inte störningar befaras); i fall ni önskar ytterligare klargörande, var vänlig kontakta er lokala elleverantör myndighet ALLMÄNT

• Använd verktyget endast till att såga trä

• Kontrollera alltid att den tillförda strömtypen stämmer med spänningen som anges på maskinens märkplåt

• Stå inte på verktyget eller stativet Allvarliga personskador kan bli följden om verktyget välter eller vid oavsiktlig kontakt med sågverktyget. Förvara inte material på eller i närheten av verktyget så att det är nödvändigt att stå på verktyget eller stativet för att kunna nå materialet.

• Dra alltid ur stickkontakten från väggurtaget innan du gör någon justering eller byter tillbehör

• Koppla alltid bort kontakten från strömkällan före transport av geringssågen Koppla bort, sänk huvudenheten och lås den på plats med hjälp av bärhandtaget och en av handfördjupningarna i sågbasen.41 - du kan även klämma fast verktget på arbetsytan med skruvklämmor av handelstyp - verktyget kan även monteras på ett stativ för geringssågar ! läs alla varningar och anvisningar som medföljer sågstativet

- montera dammpåsen G/dammsugaren enligt bilden - töm dammpåsen regelbundet för att få bäst dammuppsugning ! låt ej dammsugarslangen hindra undre klingskyddet eller sågning

• Klämning av arbetsstycket

! för optimal säkerhet under arbetet ska arbetsstycket alltid klämmas stadigt med den bifogade, ställbara klämman - bearbeta inga arbetsstycken som är för små för att klämmas - för arbetsstyckets maximala mått ska bordet

användas som referens - fäst arbetsstyckets klämma i stödhålet M med vredet N (på valfri sida av verktyget) - tryck arbetsstycket stadigt mot anslaget R - lås upp spaken Q - anpassa klämman till arbetsstycket - kläm fast arbetsstycket stadigt med låsspaken Q ! för vissa kombinationer av gerings- och fasvinklar eller beroende på arbetsstyckets storlek kan det vara nödvändigt att använda kommersiellt tillgängliga skruvklämmor istället för klämman för arbetsstycken

• Inställning geringsvinklar

- lossa spärrhandtaget X - dra i geringsvinkeluttagets frigöringsspak Y - vrid sågbordet åt vänster eller höger och ställ in önskad geringsvinkel (från 0° till 47°) genom att använda indikatorn Z - släpp spaken Y - dra åt spärrhandtaget X (dra inte åt handtaget för mycket) - för snabb och exakt inställning av ofta använda geringsvinklar (0°, 15°, 22,5°, 31,6°, 45°) klickar spaken för geringsvinkeluttag på plats i motsvarande lägen

• Justera glidanhållet - lossa vredet K så att anhållet/anhållen J kan glida - lossa vredet K ytterligare för att möjliggöra borttagning/ montering av anhållet/anhållen - dra åt vredet K för att låsa det önskade läget ! se till att glidanhållet sitter ordentligt fast innan verktyget används

• Ställa in fasvinklar

! skjut glidanhållet åt vänster - lossa trebensvredet T

- sväng såghuvudet åt vänster tills fasvinkelindikatorn U pekar på önskad fasvinkel - håll såghuvudet i det här läget och dra åt vredet T

! ta bort glidanhållet - för kombinationssnitt ska både en geringsvinkel och en fasvinkel ställas in ! testa alltid först på ett överblivet material

• Användning av maskinen - sätt verktyget i arbetsläge

• Skydda tillbehören från slag, stötar och fett

• Överbelasta inte maskinen (använd lätt och jämnt tryck för att undvika överhettning av bladspetsarna och att plasten smälter om plastmaterial bearbetas)

• Håll ngrar, händer och armar undan från det roterande sågbladet

• Om sågbladet fastnar ska du genast stänga av verktyget och dra ur nätkontakten; sedan kan det fastnade arbetsstycket avlägsnas

• I händelse av fastkörning, onormala elektriska eller mekaniska störningar, stäng genast av maskinen och dra ur stickkontakten

• Skadas eller kapas nätsladden under arbetet, rör inte vid sladden utan dra genast ut stickkontakten

• Använd aldrig verktyget om sladden är skadad; den måste bytas mot en särskilt utformad sladd som nns via serviceorganisationen.

• Få aldrig tillbehöret att sluta rotera genom att utöva kraft på det från sidan efter det att maskinen har stängts av

• Avlägsna inte avsågade ändar eller andra delar av arbetsstycket från sågområdet förrän alla rörliga delar har stannat helt

• sågbladet blir mycket varmt under bruk; vidrör det inte förrän det har svalnat

• Förvara maskinen inomhus på torrt ställe utom räckhåll för barn

Läs bruksanvisningen före användning

Använd skyddsglasögon och hörselskydd

Farligt område! Inga händer får nnas i området. Håll händer, ngrar eller armar borta från det här området.

Dubbel isolering (ingen jordning krävs)

Elektriska verktyg och batterier får inte kastas i hushållssoporna ANVÄNDNING

- montera geringssågens låsvred X på bordets framsida

• Transport/arbetsposition För att frigöra verktyget (arbetsposition) - tryck handtaget B nedåt med en hand och dra samtidigt ut låssprinten C med den andra handen

- styr huvudenheten långsamt uppåt För att spärra verktyget (transportposition) - ställ in fasvinkeln på 0° (se Ställa in fasvinkel) - ställ in geringsvinkeln på 45° åt vänster eller höger (se Ställa in geringsvinkel) - tryck handtaget B nedåt med en hand och skjut samtidigt låssprinten C med den andra handen - linda upp nätsladden - använd transporthandtaget E när du bär verktyget

! lyft aldrig verktyget genom att hålla i huvudhandtaget eller i nätsladden

• Montering av verktyget på arbetsytan

! för säker hantering ska verktyget alltid monteras på en plan och stabil arbetsyta (t.ex. en arbetsbänk) - använd de 4 monteringshålen F till att fästa verktyget med lämpade skruvar på arbetsytan42

3. kontrollera igen med en vinkelhake

4. återställ fasvinkelindikatorn U till 0°

! drag ur stickkontakten - vrid sågbordet till 0° geringsvinkelläge och lås det på plats - lossa trebensknappen T - sväng såghuvudet åt vänster - kontrollera med en geringshake att vinkeln mellan sågblad och bord är 45° - kontrollera att fasvisaren U anger 45° - justera vid behov bladets 45° riktning så här:

1. justera skruven W med en bladnyckel, format 10

(medföljer inte som standard)

2. kontrollera igen med en geringshake

• Kontroll/justering av 90° anslagsriktning

! drag ur stickkontakten - vrid sågbordet till 0° geringsvinkelläge och lås det på plats - sänk såghuvudet och lås det på plats - kontrollera med en vinkelhake att vinkeln mellan klingan och anslaget S är 90° (se till att vinkelhaken kommer i kontakt med sågklingans kropp och inte vidrör tänderna)

- justera vid behov anslagets 90° riktning så här:

2. justera anslaget tills både sågblad och anslag ligger

helt mot vinkelhaken

3. dra åt de 2 insexskruvarna S

4. Återställ geringsvinkelindikatorn till 0°

• Avvikande arbetsstycken - stöd alltid ändarna av ett långt arbetsstycke

- se till att böjda eller runda arbetsstycken är ordentligt säkrade mot att glida

- vid såglinjen får inget utrymme nnas mellan arbetsstycket och anslaget eller sågbordet

• För arbete med golvlister kan gur

användas som referens

• Lägg alltid den naste sidan av arbetsstycket nedåt för att förhindra minimum av is

• Använd endast skarpa sågblad av rätt sort - kvaliteten på sågsnittet förbättras genom antalet tänder - hårdmetallblad förblir vassa upp till 30 gånger längre än vanliga blad

• Håll alltid verktyget och sladden rena (särskilt ventilationsspringorna på motorhusets baksida)

• Utveckla en regelbunden kontroll för att se till att det nedre skyddet fungerar korrekt. Rengör det nedre skyddet från eventuella sågspånsansamlingar med en fuktad trasa. ! drag ur stickkontakten innan rengöring - lyft det nedre skyddet till helt öppet läge och släpp det; om det inte stängs omedelbart och fullständigt ska det kontrolleras i en auktoriserad serviceverkstad för SKIL-elverktyg

• Rengör sågbladet direkt efter användning (speciellt efter kåda och lim) ! sågbladet blir mycket varmt under bruk; vidrör det inte förrän det har svalnat ! se till att arbetsstycket är stadigt klämt mot sågbordet och anslaget R - starta verktyget genom att frigöra låsningen AB och dra i huvudbrytaren AA

! korsa inte armarna när såghuvudet

a används ! maskinen skall ha nått max. varvtal innan bladet kommer i kontakt med arbetsstycket ! om det nedre skyddet inte öppnas automatiskt, vilket kan hända under vissa förhållanden (t.ex. ett arbetsstycke som är mycket nära maximal kapacitet) kanske du måste öppna skyddet för hand

- såga genom arbetsstycket med en jämn rörelse - stäng av verktyget genom att släppa strömbrytaren AA - vänta tills sågklingan är helt stillastående innan du styr såghuvudet långsamt uppåt

! drag ur stickkontakten - ta fram hexnyckeln AC från förvaringsutrymmet AD - håll skyddskåpan A i öppet läge - lossa täckplåtens skruv AF (skruva inte ur skruven helt och hållet)

- vrid skyddskåpan A helt bakåt

- tryck in spindelns spärrknapp AE och håll den intryckt medan du avlägsnar bladbulten AG genom att vrida hexnyckeln AC MEDURS (= i samma riktning som pilen på sågbladet) ! tryck bara på spindellåsknappen AE medan verktyget står stilla - släpp upp spindellåsknappen AE - avlägsna änsen AH och sågbladet ! placera det nya bladet så att sågtänderna och pilen på sågbladet pekar i samma riktning som pilen på skyddskåpan A - sätt tillbaka änsen AH

- håll ned spindellåsknappen AE medan du drar åt klingbulten genom att vrida sexkantsnyckeln AC MOTURS 1/8 varv mer än med handkraft (möjliggör slirning av sågklinga vid sågning med hårt sågmotstånd och minskar på så sätt överbelastning på motorn samt motverkar kast) - dra åt täckplåtens skruven AF

Byt ut en trasig eller sliten bordsinsats så här: ! drag ur stickkontakten - ta fram hexnyckeln AC från förvaringsutrymmet AD - avlägsna alla de 4 skruvarna enligt bilden - avlägsna den gamla bordsinsatsen genom att först lyfta framsidan och sedan dra ut den helt - placera den nya bordsinsatsen ! dra åt alla 4 skruvarna stadigt

! drag ur stickkontakten - vrid sågbordet till 0° geringsvinkelläge och lås det på plats - sväng såghuvudet till 0° fasvinkelläge - sänk såghuvudet och lås det på plats - kontrollera med en vinkelhake att vinkeln mellan sågblad och bord är 90° - justera vid behov bladets 90° riktning så här:

1. lossa trebensknappen T

2. justera skruven V med en bladnyckel 10 (medföljer

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner nns på www.skil.com)

• Observera att skada till följd av ovarsamhet eller överbelastning inte täcks av garantin (för SKIL garantivillkor gå till www.skil.com eller fråga återförsäljaren) MILJÖ

• Elektriska verktyg, batterier, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen

kommer att påminna om detta när det är tid att kassera LJUD

• Det här verktygets ljudtrycksnivå som har uppmätts enligt EN 62841 är 99 dB(A), ljudeektnivån är 108 dB(A) (osäkerhet K = 3 dB)

• Ljudnivån har uppmätts enligt ett standardiserat test i enlighet med EN 62841; det kan användas för att jämföra ett verktyg med ett annat och som en ungefärlig uppskattning av exponering för buller när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån
