Produkttype	Trådløs sirkelsag
Merke	Skil
Modell	3540 CA
Motortype	Børsteløs
Bladdiameter	115 mm - 120 mm
Bladhull	9,5 mm
Maks. skjæredybde	41 mm
Skjærevinkel	0° - 45°
Skjærematerialer	Tre, sponplate, kryssfiner, aluminium, fliser, stein, plast
Strømforsyning	Litium-ion-batteri (kompatibel med BR1*31***)
Kompatibel lader	SKIL CR1*31***
Batterispenning	Ikke spesifisert (typisk 18 V eller 20 V)
LED-belysning	Ja, automatisk
Støvsuging	Ja, med adapter
Parallellanslag	Ja, justerbar
Skjærelinjeindikator	Ja, for kutt ved 0° og 45°
Spindellås	Ja, for bladbytte
Batteribeskyttelse	Ja (overbelastning, temperatur, utlading)
Vedlikehold	Rens ventilasjonsspalter og nedre kapsling regelmessig
Reparerbarhet	Autorisert SKIL kundeservice
Medfølgende tilbehør	Karbidblad, herdet stålblad, diamantskive, sekskantnøkkel, parallellanslag, støvsugeradapter

Ofte stilte spørsmål - 3540 CA SKIL

Hvordan bytte sagblad?

Ta ut batteriet. Bruk sekskantnøkkelen til å skru løs bladbolten med klokken. Trykk på spindellåsknappen. Fjern flensen og det brukte bladet. Monter det nye bladet med tennene i samme retning som pilen på kapslingen. Sett på flensen og stram bolten 1/8 omdreining tilbake etter låsing.

Hvordan justere skjæredybden?

Løsne dybdejusteringsknappen. Hev eller senk sålen til ønsket dybde (0-41 mm) ved hjelp av dybdeindikatoren. Stram knappen. Bladet skal ikke stikke mer enn 3 mm under arbeidsstykket.

Hvordan justere skjærevinkelen?

Løsne vinkeljusteringsknappen. Vipp verktøyet til ønsket vinkel (0° til 45°) ved hjelp av indikatoren. Stram knappen. Den faktiske skjæredybden er forskjellig ved vinkelskjæring.

Hva gjør jeg hvis batteriet ikke lader?

Kontroller at batteriet er innenfor tillatt temperaturområde (4-40°C ved lading). Hvis 2 indikatorlamper blinker etter å ha trykket på indikatorknappen, er batteriet utenfor området. Vent til det når romtemperatur. Hvis problemet vedvarer, bruk kun egnet SKIL CR1*31*** lader.

Hvordan bruke parallellanslaget?

Sett anslaget i sporene foran på sålen. Løsne justeringsskruen med sekskantnøkkelen, still inn ønsket skjærebredde på skalaen (bruk skjærelinjeindikatoren som nullreferanse), og stram skruen.

Hva gjør jeg ved tilbakeslag?

Hold sagen godt fast, plasser kroppen på den ene siden av bladet. Hvis bladet setter seg fast, slipp bryteren og hold sagen stille til den stopper helt. Trekk aldri sagen ut mens den går. Bruk skarpe blad og støtt store arbeidsstykker for å unngå klemming.

Hvordan rengjøre verktøyet?

Ta ut batteriet. Rens ventilasjonsspalter og området rundt nedre kapsling med trykkluft eller en børste. Rens bladet etter hver bruk, spesielt hvis det har skåret harpiks.

Hvilke blad bruke for forskjellige materialer?

Bruk herdet stålblad (AC) for tre, aluminium, plast og laminatplater. Bruk diamantskive (AD) for keramikk og fliser. Karbidblad (Y) har 30 ganger lengre levetid.

Hvordan bruke støvsugerinnretningen?

Koble støvsugerslangen til den medfølgende adapteren (H). La ikke slangen hindre nedre kapsling. Ikke bruk støvsugeren ved kutting av metaller.

Hva betyr blinking av LED?

Hvis LED-en blinker under bruk, er batteribeskyttelsen aktivert. Dette kan skyldes overbelastning (reduser belastningen), temperatur utenfor område (vent til -20°C til +50°C) eller svakt batteri (lad det).

BRUKSANVISNING 3540 CA SKIL

Justering av parallellguide

• Sångning av stora paneler

Gem alle advarsler og instruktioner til fremtidig reference.

omrade kan beskadige batteriet og og erisikoen for brand.

Arsager til tilbageslag og advarsler i forbindelse hermed

! Undlad at betjene kontakten, after at der er slukket for varktojet, da det kan beskadige batteriet

• Dette verktøyet er beregnet for lengde- og tverrsaging av tre, sponplater, kryssfiner, aluminium, fliser, stein, plast og lette konstruksjonsmaterialer med rette kutt samt vinkelkutt opp til 45
• Dette verktøyet er/DDke beregnet for profesjonell bruk.
  Les og lagre donne bra克斯anvisningen.③

TEKNISKE DATA ①

VERKTOYELEMENTER ②

A Sekskantnakkel
B Oppbevaring for seskantnokkkel
C Handtak
D Utloserbryter
E Sikkerhetsbryter
F Spindellaseknapp
G Stovavsugsport
H Stovsugeradapter
J Parallel guide
K Skrue for justering av parallellforing
L Saglinje-indikator
M Fotplate
N Ventilasjonsapninger
P Indikator for kuttedybde
Q Knapp for innstilling av kuttedybde
R Øvreern
S Hendel til apning av underskjerm
T LED lys
U Knapp for justering av kuttevinkel
V Indikator for kuttevinkel
W Underskjerm
X Oppspenningsflate
Y Sagblad med karbidspiss
Z Flens
AA Bladbolt
AB Knapp for batteriniväindikator
AC Sagblad i herdet stal
AD Diamantskive

SAFETY

GENERAL POWER TOOL SAFETY WARNINGS

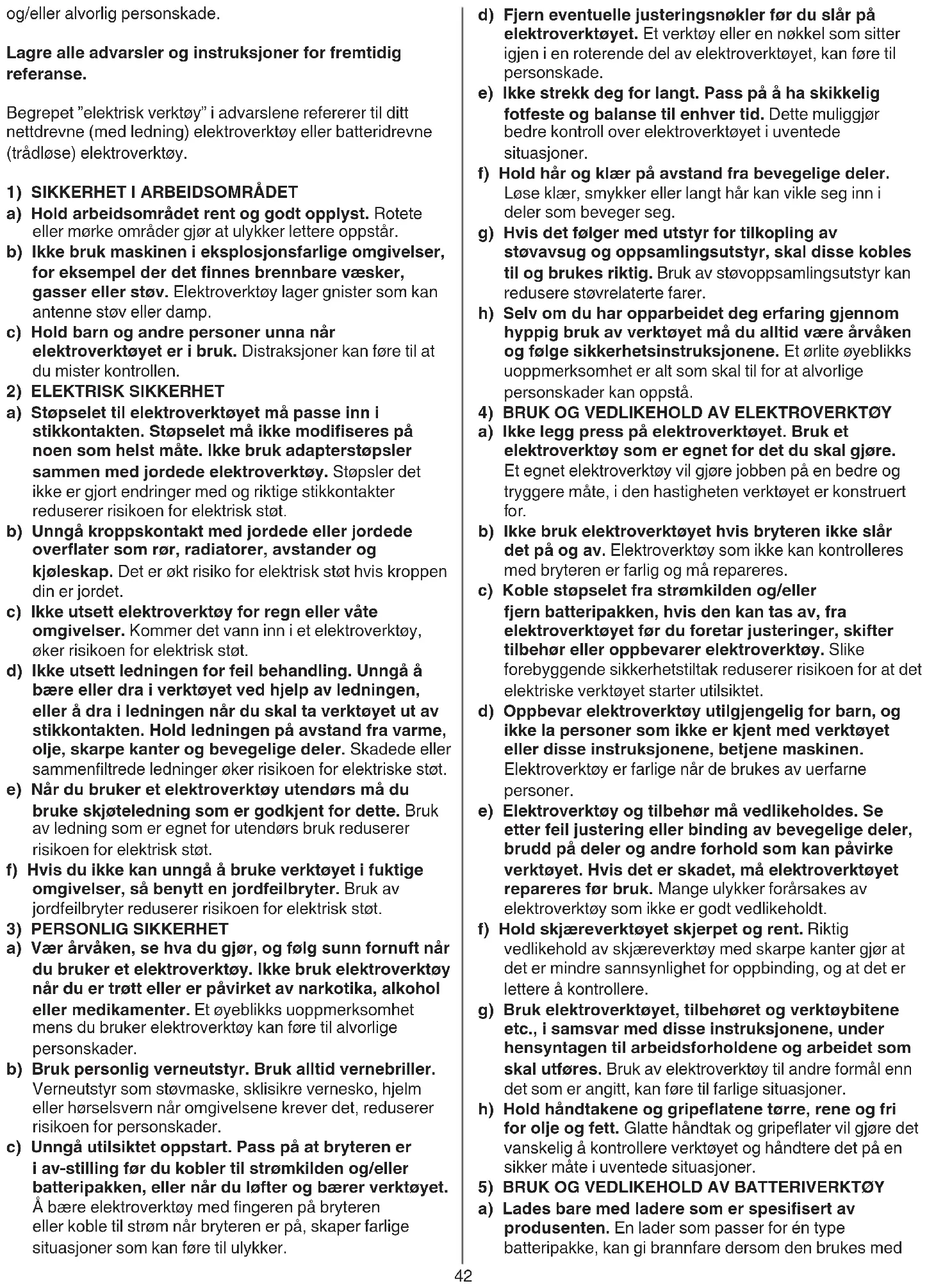

ADVARSEL Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som folger med dette elektroverktoyet. Hvis du ikke folger alle instruksjone nedenfor, kan det före til elektrisk støt, brann

og/eller alvorlig personskade.

Lagre alle advarsler og instruksjoner for fremtidig reference.

Begrepet "elektrisk verktoy" i advarslene refererer til ditt nettdrevne (med ledning) elektroverktoy aller batteridrevne (trådløse) elektroverktoy.

1) SIKKERHET I ARBEIDSOMRADET

2) ELEKTRISK SIKKERHET

3) PERSONLIG SIKKERHET

a) Hold arbeidsområdet rent og godt opplyst. Rotete ell er mørke omrader gjør at ulykker lettere oppstár.
b) Ikke bruk maskinen i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare vasker, gasser erler stov. Elektroverktoy lager gnister som kan antennene stov erler damp.
c) Hold barn og andre personer unna nár elektroverktoyet er i bruk. Distraksjoner kan.fore til at du mister kontrollen.
a) Stöpselet til elektroverktøyet må passer inn i stikkontakten. Stöpselet må ikke modifiseres på noen som helst mæte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Stöpsler det ikke er gjort endringer med og riktige stikkontakter reduserer risikoen for elektrisk støt.
b) Unngå kroppskontakt med jordede aller jordede overflater som rør, radiatorer, avstander og kjøleskap. Det er økt risiko for elektrisk støt hvis kroppen din er jordet.
c) Ikke utsett elektroverktoy for regn aller vate omgivelser. Kommer det vann inn i et elektroverktoy, oker risikoen for elektrisk stot.
d) Ikke utsett ledningen for feil behandling. Unngå Å bare eller dra i verktøyet ved hjelp av ledningen, eller Å dra i ledningen när du skal ta verktøyet ut av stikkontakten. Hold ledningen på avstand fra varme, olje, skarpe kanter og bevegelige deler. Skadede aller sammenfiltrede ledninger øker risikoen for elektriske støt.
e) Nár du bruker et elektroverktóy utendørs ma du bruke skjoteledning som er godkjent for dette. Bruk av ledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt.
f) Hvis du ikke kan unngå Å bruke verktøyet i faktige omgivelse, sönytten jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.
a) Vær árvåken, se hva du gjør, og følg sunn fornuft nár du bruker et elektroverktøy. Ikke bruk elektroverktøy nár du er trøtt eller er pavirket av narkotika, alkohol ell er medikamente. Et øyeblikks uoppmerksomhet mens du bruker elektroverktøy kan.fore til alvorlige persorskader.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr som stovmaske, sklisikre vernesko, hjelm eller horselsvern nar omgivelsene krever det, reduserer risikoen for personskader.
c) Unngå utilsiktet oppstart. Pass på at bryteren er i av-stilling før du kobler til strømkilden og/eller batteripakken, eller när du løfter og bærer verktøyet. Å bare elektroverktøy med fingeren på bryteren eller koble til strøn nr bryteren er på, skaper farlige situasjoner som kan fore til ulykker.

4) BRUK OG VEDLIKEHOLD AV ELEKTROVERKTØY

5) BRUK OG VEDLIKEHOLD AV BATTERIVERKTØY

d) Fjern eventuelle justeringsnokler for du slar pa elektroverktoyet. Et verktoy erlen nokkel som sitter igjen i en roterende del av elektroverktoyet, kan fore til personskade.
e) Ikke strekk deg for langt. Pass paa ha skikkelig fotfeste og balanse til enhver tid. Dette muliggjor bedre kontroll over elektroverktoyet i uventede situasjoner.
f) Hold här og klær på avstand fra bevegelige deler. Lõse klær, smykker eller langt här kan vikle seg inn i deler som beveger seg.
g) Hvis det folger med utstyr for tilkopling av stovavsug og oppsamlingsutstyr, skal disse koblestil og brukes riktig. Bruk av stovoppsamlingsutstyr kan redusere stovrelaterte farer.
h) Selv om du har opparbeidet deg erfaring gjennom hyppig bruk av verktoyet ma du alltid vare arvaken og ffolge sikkerhetsinstruksjonene. Et orlite oyeblikks uopp Merksomhet er alt som skal til for at alvorlige personskader kan oppsta.
a) Ikke legg press på elektronverktøyet. Bruk et elektronverktøy som er egnet for det du skal gjore. Et egnet elektronverktøy vil gjore jobben på en bedre og tryggere mæt, i den hastigheten verktøyet er konstrukuert for.
b) Ikke bruk elektroverktoyet hvis bryteren ikke slår det på og av. Elektroverktoy som ikke kan kontrolleres med bryteren er farlig og ma repareres.
c) Koble stopselet fra strømkilden og/eller fjern batteripakken, hvis den kan tas av, fra elektroverktøyet før du foretar justeringer, skifter tilbehør eller oppbevarer elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer risikoen for at det elektriske verktøyet starter utilsiktet.
d) Oppbevar elektroverktoy utilgengelig for barn, og)\ ikke la personer som ikke er kjent med verktoyet\ eller disse instruksjonene, betjene maskinen.\ Elektroverktoy er farlige nár de brukes av uerfarne\ personer.
e) Elektroverktøy og tilbehør må vedlikeholdes. Se erter feil justering eller binding av bevegelige deler, brudd på deler og andre forhold som kan pärke verktøyet. Hvis det er skadet, mæ elektroverktøyet repareres før bruk. Mange ulykker forarssakes av elektroverktøy som ikke er godt vedlikeholdt.
f) Hold skjareverktøyet skjerpet og rent. Riktig vedlikehold av skjareverktøy med skarpe kanter gjør at det er mindre sannsynlighat for oppbinding, og at det er lettere Å kontrollere.
g) Bruk elektroverktøyet, tilbehoret og verktøybitene etc., i samsvar medppe instruksjonene, under hensyntagen til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktoy til andre formal enn det som er angitt, kan fore til farlige situasjoner.
h) Hold handtakene og gripeflatene torre, rene og fri for olje og fett. Glatte handtak og gripeflater vil gjore det vanskelig a kontrollere verktoyet og handtere det pa en sikker mate i uventede situasjoner.
a) Lades bare med ladere som er spesifisert av produsenten. En lader som passer for en type batteripakke, kan gi brannfare dersom den brukes med

andre batteripakker.

b) Elektroverktoyet skal bare brukes med spesifiserte batteripakker. Bruk av andre batteripakker kan skape risiko for skader og brann.
c) När batteripakken不解 er i bruk, ma du holde den borte fra andere metallgjenstander som binders, mynter, nokler, spiker, skruer aller andre sma metallgjenstander som kan opprette forbindelse fra en terminal til en annen. Kortslutting av batteripolene kan forårsake brannskader aller brann.
d) Under farlige forhold kan vaeske komme ut av batteriet. Unngå kontakt. Hvis kontakt oppstår ved et uhell, skyll med vann. Far du vaeske i øynene, skal det i tillegg sokes medisinsk hjelp. Vaeske som blir slyngen ut av batteriet, kan forarsake irritasjon eller brannsår.
e) Ikke bruk en batteripakke erer et verktoy som er skadet erer tilpasset. Skadde erer modifiserte batterier kan oppfere seg uforutsigbart og medfere brann, eksplosjon erer risiko for personskade.
f) Ikke eksponer batteripakken eller verktoyet for ild ell er svert hove temperaturer. Ekspondering for ild ellertemperaturer over 130^ kan forarsake eksplosjon.
g) Følg alle ladeinstruktjone, og ikke lad batteripakken eller verktøyet utenfort temperaturområdet som er angitt i instruktsjonene. Hvis batteriet lades på feil mæte eller ved temperaturer som er utenfor det angitte området, kan batteriet bliskadet og brannrisikoen øke.
6) SERVICE
a) Elektroverktøyet ma repareres av et kvalifisert serviceverksted som kun bruker identiske reservedeler. Dette opprettholder sikkerheten til elektroverktøyet.
b) Batteripakker som er skadet, ma aldri brukes. Service pa batteripakker ma bare utfores av produsenten ellr autoriserte tjenesteverandor.

SIKKERHETSINSTRUKS FOR SIRKELSAGER

Kutteprosedyrer

a) FARE: Hold hendene unna skjæreområdet og bladet.
Hvis begge hender holder sagen, kan de ikke kuttes av bladet.
b) Ikke ta under arbeidsstykket. Beskyttelsen kan/DD beskytte deg mot bladet under arbeidsstykket.
c) Juster skjæredybden til tykkelsen på arbeidsstykker. Mindre enn en full tann av bladtennene skal vare synlige under arbeidsstykker.
d) Hold aldri arbeidsstykket i hendene eller på tvers av beinet mens du skjaerer. Fest arbeidsstykket til en stabil platform. Det er viktig Å stotte arbeidet riktig for a minimere kroppsekponering, bladbinding eller tap av kontroll.
e) Hold elektroverktøyet i de isolerte gripeflatene nár du utfører en operasjon der skjæreverktøyet kankommen i kontakt med skjulte ledninger. Kontakt med en "strømforende" ledning vil ogsa gjore eksponerte metalldefer på elektroverktøyet "strømforende" og kan gi operatoren et elektrisk stot.
f) Nár du river, bruk alltid et rivegjerde aller

rettkantforer. Dette forbedrerskjaeringsnoyaktigheten og reduserer sjansen for at bladet binder seg.

g) Bruk alltid blader med riktig storrelse og form (diamant versus rund) av arborhull. Blader som seks samsvarer med monteringsutstyret til sagen, vil lope utenfor midten og forarsake tap av kontroll.
h) Bruk aldri skadede eller feil skiver eller bolter. Bladskivene og bolten er spesialdesignet for sagen din, for optimal ytelse og driftssikkerhet.

Tilbakeslagsårsaker og relaterte advarsler

• Tilbakeslag er en plutselig reaksjon pa et
  sammenklemt, fastklemt aller feiljustert sagblad,
  som fär en ukontrollert sag til ä lôfte seg opp og ut av
  arbeidsstykket mot operatoren.
  -Nar bladet blir klemt ellert tett fast ved at snittet lukker seg, stopper bladet og motorreaksjonen driver encheten raskt tilbake mot operatoren.
  -Hvis bladet blir vridd aller feiljustert i snittet, kan tennene pa bakkanten av bladet grave seg inn i toppflaten av treet og fä bladet til ä klatre ut av snittet og hoppe tilbake mot operatoren.

Tilbakeslag er et resultat av feilbruk av sagen og/eller feil bruksprosedyrer uller forhold og kan unngas ved a ta de ndvendige forholdsregler som angitt nedenfor.

a) Hold et fast grep om sagen og plasser armene for a motstå tilbakeslagskrefter. Plasser kroppen på hver side av bladet, men ikke på linje med bladet. Tilbakeslag kan fore til at sagen hopper bakover, men tilbakeslagskrefter kan kontrolleres av operatoren, hvisdet tas passende forholdsrregler.
b) Nár bladet bindes, eller nár du avbryter et kutt av en eller annen grunn, slipper du avtrekkeren og holder sagen ubevegelig i materialet til bladet stopper helt. Prov aldri Å fjerne sagen fra arbeidet ull trekk sagen bakover mens bladet er i bevegelse, ellers kan det oppsta tilbakeslag. Undersok og ta korrigerende tiltak for a eliminere arsaken til bladbinding.
c) Når du starter en sag pa nytt i arbeidsstykket, sentrer sagbladet i snittet sik at sagtennene ikke griper inn i materialet. Hvis et sagblad binder seg, kan det gå opp eller komme tilbake fra arbeidsstykket;når sagen startes pa nytt.
d) Stott store paneler for a minimere risikoen for klypning og tilbakeslag. Store paneler har en tendens til a falle under sin egen vekt. Stotter ma plasseres under panelet pa begge sider, naer snittlinjen og naer kanten av panelet.
e) Ikke bruk slove ell er odelagte kniver. Uslipte ell feril innstitle kniver gir smale rifler som forarsaker overdreven friksjon, bladbinding og tilbakeslag.
f) Knivdybde og skrajusterende lasehendler ma vare stramme og sikre for du skjærer. Hvis bladjusteringen skifter mens du klipper, kan det forarsake binding og tilbakeslag.
g) Vær ekstra forsiktig nár du sagerinn i eksisterende vegger eller andre blinde områder. Det utstikkende bladet kan kutte gjenstander som kan forårsake tilbakeslag.

a) Kontroller at den nedre beskyttelsen er korrekt lukket forh bruk. Ikke bruk sagen hvis den nedre beskyttelsen ikke beveger seg fritt og lukkes umiddelbart. Ikke klem aller fest den nedre beskyttelsen i apen posisjon. Hvis sagen ved et uhell falter ned, kan den nedre beskyttelsen vare boud. Loft den nedre beskyttelsen med det tilbaketrekkbare handtaket, og pass pa at den beveger seg fritt og ikke berør bladet eller andre deler i alle vinkler og dybder.
b) Kontroller driften av den nedre beskyttelsesfjaren. Hvis beskyttelsen og fjaren ikke fungerer som de skal, ma de vedlikeholdes for bruk. Nedre vakt kan fungere tregt på grunn av skadede deler, gummiavleiringer eller oppbygging av rusk.
c) Den nedre beskyttelsen kan trekkes tilbake manuelt kun for spesielle kutt som "dykksnitt" og "sammensatte kutt". Loft den nedre beskyttelsen ved a trekke i handetak, og sa snart bladetkommen inn i materialet, ma den nedre beskyttelsen lösnes. For all annen saging bør den nedre beskyttelsen fungere automatisk.
d) Vær alltid oppmerksom på at den nedre beskyttelsen dekker bladet før du legger sagen ned på benk eller gulv. Et ubeskyttet, skjærende blad vil få sagen til a gå bakover og kutte det som er i veien. Vær oppmerksom på tiden det tar før bladet stopper etter at brytereen slipspe.

EKSTRA SIKKERHETSADVARSLER

GENERELL

• Dette verktøyet bør ikke brukes av personer under 16 År
• Dette verktøyet er ikke beregnet for vannsaging
• Ikke bearbeid materialer som inneholder asbest (asbest anses som kreftfremkallende)
• Stov fra materialer som maling som inneholder bly, enkelte tresorter, mineraler og metall kan vare skadelig (kontakt med aller innanding av stovet kan forarsake allergiske reaksjoner og/eller luftveissykdommer hos operatoren aller tilskuere); bruk stovmaske og arbeid med en stovavsugingsenhet när den kan kobles til
• Visse typ er klassifisert som kreftfremkallende (som eik og bokstov), spesielt i forbindelse med tilsetningsstoffer for trebehandling; bruk stovmaske og arbeid med en stovavagsungsenhet när den kan kobles til
  Folg de stovrelaterte nasjonale kravene for materialende du onsker a jobbe med
• Ikke bruk dette sagen i kombinasjon med en bordsag
  Fjern batteriet fra verktoyet fcr du foretar noen justeringer.
  eller endrer tilbehore

TILBEHØR

• SKIL kan kun garantere et feilfritt verktøy dersom original-tilbehørBrukes
• Bruk kun sagblad som samsvarer med de karakteristiske dataene gitt i/DDne braksanvisingen og som er testet og merket i henhold til EN 847-1, hvis beregnet for tre og treligende materialer.
• Bruk kun tilbehör med en tillatt hastigkeit som tilsvarer minst den hoyeste tomgangshastigheten til verktøyet
• Bruk kun sagblad/kappehjul med minimum diameter 115 mm, maksimal diameter 120 mm og spindelhull pa 9,5 mm

• Bruk aldri slipeskiver med dette verktøyet

• Händter og oppbevar tilbehör med forsiktighet

• Identifiser riktig sagblad som skal brukes for materialet som skal kuttes.

FOR BRUK

• Unngå skader som kan forårsakes av skruer, spiker og andre elementer i arbeidsstykke titt; fjern dem før du begyinner á jobbe
• Rydd unna alle hindringer i arbeidsområdet før du begynner Å sage
• Sikre arbeidsstykket (et arbeidsstykke som er fastklemt med klemanordninger aller i en skrustikke holdes sikrere enn for hand)
• Bruk egnede detektorer for Å finne skjulte ledninger eller ring det lokale forsyningssselskapet for assistanse eller ring det lokale forsyningssselskapet for Å få hjelp (kontakt med elektriske ledninger kan före til brann eller elektrisk støt; skade på en gassledning kan resultere i en eksplosjon; penetrering av vann rør vil forårsake skade på eiendom eller elektrisk støt)

UNDER BRUK

• Støynivået under arbeid kan overskride 85 dB(A); bruk hørselvern
• Bruk aldri verktøyet uten det originale beskyttelsessystemet
• Ikke forsok á kutte ekstrem smá materialer
• Ikke før sagen over hodet
• Ved fastkjöring eller elektrisk eller mekanisk feil, slå av verktøyet umiddelbart og ta ut batteriet

ETTER BRUK

Nár du setter bort verktóyet má bryteren slás av, bevegelige deler má være helt stoppet
- Etter at du har slàtt av sagen, mà du aldri stoppe bladrotasjonen ved à fère en gjenstand mot bladet

BATTERIER

• Batteriet som følger med er delvis oppladet (for Å sikre full kapasitet til batteriet, lad batteriet helt i batteriladeren for du bruker elektroverktøyet for对不起 gang)
• Bruk kun følgende batterier og ladere med dette verktøyet
• SKIL-batteri: BR131***

• SKIL-lader: CR131***

• Bruk ikke batteriet nær det er skadet; det mA byttes ut umiddelbart

• Ikke demonter batteriet
• Ikke utsett verktoyet/batteriet for regn
• Tillatt omgivelsestemperatur (verktøy/lader/batteri):

-ved lading 4...40 °C
-under drift -20 ...+50 °C
-ved lagring -20 ...+50 °C

FORKLARING AV SYMBOLER PÅ VERKTØY/BATTERI

③ Les bruksanvisingen fB suk
4 Batterier kan eksplodere nár de kastes i brann, sä Interface brenn batteriet av en uller annen grunn
⑤ Oppbevar verktoy/lader/batteri pa steder der temperaturen ikke overstiger 50^ C
⑥ Ikke kast elektriske verktoy og batterier sammen med husholdningsavfall

BRUK

• Batteriladning
  ! les sikkerhetsadvarslene og instruksene levert med laderen
  Fjerne/installerebatteriet②
• Batteriniváindikator ⑦

-Trykk pa batterinivaknappen AB for a vise gjeldende batteriniva ⑦

! nár det lavesto nivaet pa batteriindikatoren begyinner a blinke etter a ha trykket pa knappen AB ⑦ b, er batteriet tomt

! nár 2 nivaer av batteriindikatoren begyinner à blinke etter à ha trykket pa knappen AB

Verktøyet blir plutselig slatt av ellr forhindret fra a slas pa, nár

-lasten er for hoy --> fjern lasten og start pa nytt

-battertemperaturen er/DDke innenfor det tillatte driftstemperaturomrddet pA-20 til +50^ -->2

nivaer av batterinivaindikatoren begynner a blinke nár du trykker pa knappen AB 7c; vent til batteriet er tilbake

!/DDKE fortsett a trykke pa av/pa-bryteren etter at verktoyet er slatt av automatisk; batteriet kan vare skadet

• Montering av sagblad (2)

! ta batteriet ut av verktøyet

-ta unbrakonokkel A fra lager B

-trykk spindellaseknappen F og hold den mens du fjerner bladbolten AA ved a vri sekskantnokkel A MED URVISEREN (= i samme retning som pilen trykket pa sagbladet)

! sorg for at klemflatene X på flensene er helt rene og vender mot bladet

-äpne nedre beskyttelse W med spak S og hold den mens du monterer sagblad med sagtenner og pil trykket pa sagbladet peker i samme retning som pilen pa øvre beskyttelse

-slipp nepre beskytse W

-monteringsflens Z

-trykk pa spindellaseknappen F og hold den mens du strammer bladbolten med sekskantnokkel 1/8 omdreining forbi fingerstram (sikrer at sagbladet glipper

nár det moter overdreven motstand, og reduserer dermed motoroverbelastning og tilbakeslag)

frigjör spindelläseknapp F

• Justering av skjaeredybde (0-41 mm) ⑨

-for optimal kvalitet pa sagingen bo r bladet ikke vare mer enn 3 mm pa undersiden av arbeidsstykket -losne Q knotten

-hev/senk fot M til onsket skjæredybde er stilt inn pa
skalaen ved hjelp av indicator P
-stram Q knotten

• Justere skjaerevinkelen (0 - 45^) (10)

-losne U knotten

-vipp verktoyet til onsket skjaerevinkel er stilt inn paskalaen ved hjelp av indicator V

-stram U knotten

! ved skråskjæring samsvarer ikke skjæredybden med verdien på skjæredybedeskalaen

Klipplinjeindikator L ⑪

-for a styre verktoyet lungs onsket snittlinje markert pa arbeidsstykket

-forrett 0^ kutt eller 45^ skråsnitt,bruk den aktuelle indicatorlinjen

! skjærebredden bestemmes av bredden pa knivtennene og ikke av bredden pa knivkroppen

! foreta alltid provekutt forst for a verifisere den faktiske kuttlinjen

Stovsuging 12

For bruk av stovsuger

-koble stovsugerslangen til stovsugeradapteren H

! la aldri stovsugerslangen forstyre den nedre beskyttelsen aller kutteoperasjonen

!/DDekbruk stovsuger nar du skjaerer metall

• Betjening av verktøyet

-montere batteri

-Sla pa verktoyet ved forst a trykke pa knappen E (= sikkerhetsbryter som ikke kan lases) og deretter trykke pa avtrekkeren D

! verktøyet skal gå i full hastighet før bladet går inn i arbeidsstykket

• Legg alltid den gode siderav arbeidsstykket ned for a sikre minimal splinting. Sorg for minimal splinting ved saging av tre og tre lignende materialer.

• Sagytelse og skjaerekvalitet avhenger i hovedsak av tilstanden og tanntallet til sagbladet.

• Bruk kun skarpe sagblad som er egnet for materialet som skal kuttes (13)

• bruk herdet stalsagblad AC ② for kapping av tre, aluminium, plast og alle slags laminert tre

• bruk diamantskive AD ② for á kutte keramikk og fliser

• kniver med karbidspiss Y ② holder seg skarpe opptil 30 ganger lenger enn vanlige kniver

• Parallel guide J 14

-forålage noyaktige kutt langs en arbeidsstykkekant

-sett inn gjennom sporene i den fremre enden av foten. Justering av parallellforing
-losne skruen K med unbrakonokkel A
-juster til onsket skjaerebredde ved a bruke parallell guideskala (bruuk skjaerelinjeindikator L som 0-referanse)
-stram til skruen K

Dykkskjaering 15

-set desired cutting depth
-stillinnonsketskjaeredybde
-vipp verktøyet fremover med skjærelinjeindicator L pa linje med onsket snittlinje markert pa arbeidsstykket -apne nedre beskyttelse W med spak S
-like För bladet gärinn i arbeidsstykket, sla på verktøyet og senk gradvis bakenden av verktøyet ved Å bruke forenden av foten som hengselpunkt
-beveger verktøyet gradvis nedover og fremover
-sa snart bladet kommer inn i materialet, slipp spaken S! trekk aldri verktoyet bakover

Kutte store paneler 16
-stottepanel nær snittet enten pa gulv, bord ell er arbeidsbenk
! still inn skjæredybde slick at du skjærer gjennom panel og ikke gjennom stotte
-i tilfelle parallellforing ikke tillater onsket bredde på kutt, klem eller spik rett trestykke til arbeidsstykket som en guide, og bruk venstre side av foten mot dette guiden
For mer informasjon se www.skil.com

VEDLIKEHOLDSSERVICE

• Dette verktøyet er ikke beregnet for profesjonell bruk
• Hold alltid verktøyet rent (spesielt ventilasjonsåpninger N)

! fjern batteriet fra verktøyet for rengjøring

• Hold alltid området rundt nedre beskyttelse W ② rent (fjern stov og spon ved a blase ut med trykkuft eller med en børste)

• Rengjør sagblad straks etter bruk (spesielt for kvae og lim)
  Hvis verktoyet skulle svikte til tross for forsiktighe i produksjons- og testprosedyrene, bør reparasjonen utfores av et ettersalgsservicecenter for SKIL elektroverktoy

-Send verktøyet demontert sammen med kjøpsbevis til din forhandler eller naermeste SKIL -servicestasjon (adresser samt servicediagram for verktøyet er oppfør paa www.skil.com)

Vær klar over at skade som skyldes overbelastning eller feilbehandling av verktøyet ikke dekker av garantien (for SKIL garantibetingelser se www.skil.com eller spør din forhandler)

MILJ0

• Ikke kast elektrisk verktøy, batterier, tilbehør og emballasje sammen med husholdningsavfall (bare for EU -land)

-i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniskeprodukter og direktivets iverksetting i nasjonal rett, ma elektroverktoy som ikke lenger skal brukes, samles separat og returneres til et miljovenlig gjenvinningsanlegg

• symbolet ⑥ vil minne deg på dette när behovet for avhending oppstár

! Beskytt batteripolene med kassett for kassering for a unngå kortslutning

STØY/VIBRASJON

• Malt i samsvar med EN 62841 er lydtrykknivæt til dette verktøyet 96 dB(A) og lydeffektnivæt 107 dB(A) (usikkerhet K = 3 dB), og vibrasjonen (triaks vektorsum; usikkerhet K = 1,5 m/s²)
  katte ved <2,5 m/s²
• kutte metall < 2,5 m/s^2
  Vibrasjonsnivæt er malt i samsvar med en standardisert test som er angitt i EN 62841; den kan brukes til á sammenligne et verktøy med et annet, og som et forelpig overslag over ekspondering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt
  -bru k av verktoyet til forskjellige bruksomrader,ller med annet ellar'darlig vedlikeholdt tilbehør,kan oke eksponeringsnivaet betydelig
  -tidspunktene när verktøyet er slätt av eller när det kjoer, men/DDk faktisk gjor jobben, kan redusere eksponderingsnivæt betydelig
  ! Beskytt deg selv mot vibrasjonseffekter ved Å vedlikeholde verktøyet og dets tilbehør, holde hendene varme og organisearbeidsmønstrene dine

FIN
