3540 CA - Sav SKIL - Gratis brugsanvisning og manual

Produkttype	Akku rundsav
Mærke	Skil
Model	3540 CA
Motortype	Børsteløs
Klingediameter	115 mm - 120 mm
Klingeboring	9,5 mm
Maks. skæredybde	41 mm
Skærevinkel	0° - 45°
Skærematerialer	Træ, spånplade, krydsfiner, aluminium, fliser, sten, plast
Strømforsyning	Lithium-ion batteri (kompatibel med BR1*31***)
Kompatibel oplader	SKIL CR1*31***
Batterispænding	Ikke specificeret (typ. 18 V eller 20 V)
LED-belysning	Ja, automatisk
Støvudsugning	Ja, med adapter
Parallelløsning	Ja, justerbar
Skærelinjeindikator	Ja, til snit ved 0° og 45°
Spindellås	Ja, til klingeskift
Batteribeskyttelse	Ja (overbelastning, temperatur, afladning)
Vedligeholdelse	Rengør ventilationsåbninger og nedre hus regelmæssigt
Reparerbarhed	Autoriseret SKIL serviceværksted
Medfølgende tilbehør	Carbidklinge, hærdet stålklinge, diamantskive, sekskantnøgle, parallelløsning, støvsugeradapter

Ofte stillede spørgsmål - 3540 CA SKIL

Hvordan skifter man klingen?

Fjern batteriet. Brug sekskantnøglen til at skrue klingebolten af med uret. Tryk på spindellåsknappen. Fjern flangen og den brugte klinge. Monter den nye klinge med tænderne i samme retning som pilen på huset. Sæt flangen på igen og stram bolten 1/8 omgang tilbage efter låsning.

Hvordan justeres skæredybden?

Løsn dybdejusteringsknappen. Løft eller sænk sålen til den ønskede dybde (0-41 mm) ved hjælp af dybdeindikatoren. Spænd knappen. Klingen må ikke rage mere end 3 mm ud under emnet.

Hvordan justeres skærevinklen?

Løsn vinkeljusteringsknappen. Vip værktøjet til den ønskede vinkel (0° til 45°) ved hjælp af indikatoren. Spænd knappen. Den faktiske skæredybde varierer ved vinkelsnit.

Hvad gør jeg, hvis batteriet ikke oplades?

Kontroller, at batteriet er inden for den tilladte temperatur (4-40°C ved opladning). Hvis 2 indikatorer blinker efter at have trykket på indikatorknappen, er batteriet uden for området. Vent, til det vender tilbage til stuetemperatur. Hvis problemet fortsætter, brug kun den kompatible SKIL CR1*31*** oplader.

Hvordan bruges parallelløsningen?

Sæt parallelløsningen i slidserne foran på sålen. Løsn justeringsskruen med sekskantnøglen, indstil den ønskede skærebredde på skalaen (brug skærelinjeindikatoren som nulreference), og spænd derefter skruen.

Hvad gør man ved tilbagerygning?

Hold saven fast, placer din krop på den ene side af klingen. Hvis klingen sidder fast, slip kontakten og hold saven stille, indtil den stopper helt. Træk aldrig saven ud, mens den kører. Brug skarpe klinger og støt store emner for at undgå klemning.

Hvordan rengøres værktøjet?

Fjern batteriet. Rengør ventilationsåbninger og området omkring det nedre hus med trykluft eller en børste. Rengør klingen efter hver brug, især hvis den har skåret harpiks.

Hvilke klinger skal bruges til forskellige materialer?

Brug klingen i hærdet stål (AC) til træ, aluminium, plast og laminerede plader. Brug diamantskiven (AD) til keramik og fliser. Carbidtandklinger (Y) giver 30 gange længere levetid.

Hvordan bruges støvudsugningsenheden?

Tilslut støvsugerslangen til den medfølgende adapter (H). Lad ikke slangen forstyrre det nedre hus. Brug ikke støvsugeren ved skæring af metaller.

Hvad betyder LED-blinking?

Hvis LED'en blinker under brug, er batteribeskyttelsen aktiveret. Det kan skyldes overbelastning (reducer belastningen), temperatur uden for område (vent på tilbagevenden til -20°C til +50°C) eller svagt batteri (oplad det).

BRUGSANVISNING 3540 CA SKIL

• Dette værktøj er beregnet til længe- og tværgående savning af træ, spanplader, krydsfiner, aluminium, fliser, sten, plast og lette byggematerialier. Værktøjet kan save i lige snit samt vinkelsnit op til 45
• Dette vaerktoj er/DD ke beregnet til professionelt drug.
• Laes og gemDENNE brugsanvising. ③

TEKNISKE DATA ①

VAERKTJETS DELE ②

A Sekskantnogle
B Opbevaring for stiftnogle
C Handtag
D Gashandtag
E Sikkerhedsafbryder
F Spindellaseknap
G Abning til stovudstodning
H Stovsugeradaptere
J Sidestyr
K Skrue til justering af save-gaerde
L Savlinjeindicator
M Fodplade
N Ventilationshuller
P Indikator for skaeredybde
Q Knap til indstilling af savdybde
R Overste afskaermning
S Arm til abning af nederste afskaermning
T LED-lys
U Knap til justering af skarevinkel
V Indikator for skarevinkel
W Nederste afskaermning
X Klemmeflade
Y Hardmetalsavklinge
Z Flange
AA Klingebolt
AB Knap til batteriniveau-indikator
AC Haerdede stalsavklinge
AD Diamantskive

SIKKERHED

GENERALLE SIKKERHEDSADVARSLER OM ELEKTRISKE APPARATER

ADVARSEL Laes alle sikkerhedsadvarsler, anvisninger, billeder og specifikationer, der folger med dette elvarktoj. Hvis anvisningerne nedenfor ikke folges, kan det fore til elektrisk stød, brand og/eller alvorlig personskade.

Udtrykket elværktoj i advarslerne henviser til eldrevet (ledningsforbundet) og batteridrevet (ledningsprit) elværktoj.

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sorg for, at arbejdso MRdet er rent og godt belyst. Et rodet ell er morkt omrade kan fore til ulykker.
b) Brug/DDelværktj i eksplosive atmosfærer, sasom ved tilstedevarelse af brændbare vasker, gasser ell er stov. Elværktj kan sla gnister og antaende stov og dampe.
c) Hold børn og tilskuere pa afstand, nár et elværktøj er i brug. Distractioner kan medføre, at du mister kontrollen.

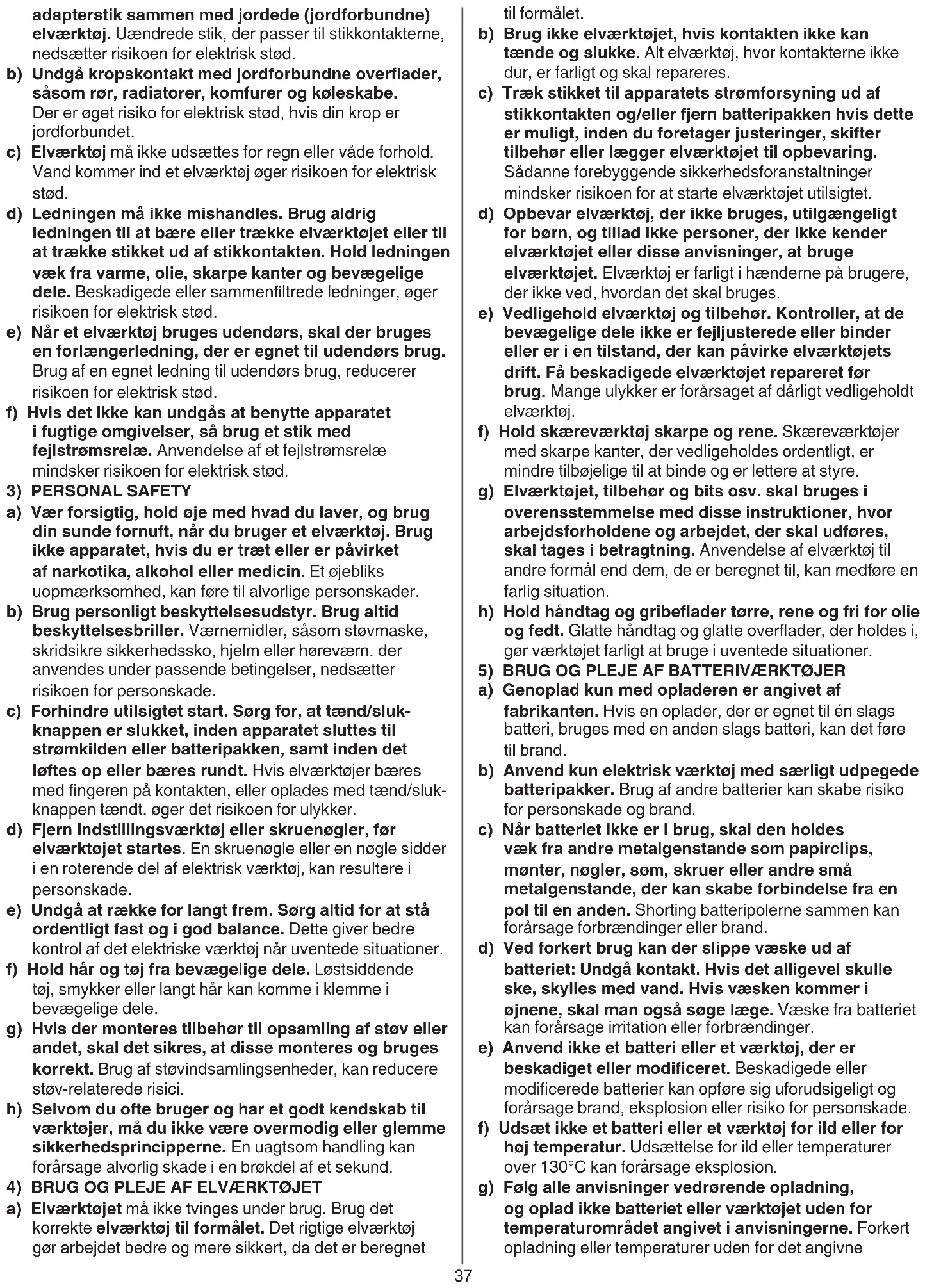

2) SIKKERHED OMKRING ELEKTRICITET
a) Stikket pa elværktoget skal passe i stikkontakten.
Stikket ma pa ingen mädeændres. Brug ikke

adapterstik sammen med jordede (jord forbundne) elværktoj. Uændrede stik, der passer til stikkontakterne, nedsætter risikoen for elektrisk stød.

b) Undgå kropskontakt med jord forbundne overflader, sasom rør, radiatorer, komfurer og koleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jord forbundet.

c) Elværktoj帽子 ilke udsættes for regn ell er vade forhold. Vand kommer ind et elværktog oger risikoen for elektrisk stod.

d) Ledningen ma ikke mishandles. Brug aldrig ledningen til at bareller trække elværktøjet aller til at trække stikket ud af stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger, øger risikoen for elektrisk stød.

e) Når et elværktøj bruges udendørs, skal der bruges en forlangerledning, der er egnet til udendørs brug. Brug af en egnet ledning til udendørs brug, reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at benytte apparatet i fugtige omgivelser, söbrug et stik med fejlstromsrelæ. Anvendelse af et fejlstromsrelæ mindsker risikoen for elektrisk stød.

3) PERSONAL SAFETY

a) Vær forsigtig, hold øje med hvad du laver, og brug din sunde fornuft, när du bruger et elværktøj. Brug ikke apparatet, hvis du er træt eller er påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmaerksomhed, kan fore til alvorlige personskader.

b) Brug personligt beskyttelsesesudstyr. Brug altid beskyttelsesebriller. Varnemidler, sasom stovmaske, skridsikre sikkerhedssko, hjelm eller horeværn, der anvendes under passende betingelser, nedsætter risikoen for persorskade.

c) Forhindre utilisigtet start. Sorg for, at tend/slukknappen er slukket, inden apparatet sluttes til stromkilden aller batteripakken, somt inden det Ioftes op uller bares rundt. Hvis elværktjoer bares med fingeren pa kontakten, aller oplades med tend/slukknappen taendt, oger det risikoen for ulykker.

d) Fjern indstellingsværktøj aller skruenogler, for elværktøjet startes. En skruenøgle aller en nogle sidder i en roterende del af elektrisk værktøj, kan resultere i personskade.

e) Undgå at række for langt frem. Sørg altid for at stå ordentligt fast og i god balance. Dette giver bedre kontrol af det elektriske værktøj narr uventede situationer.

f) Hold här og tøj fra bevægelige dele. Løstsiddende tøj, smykker eller langt här kankommen i klemme i bevægelige dele.

g) Hvis der monteres tilbehør til opsamling af stov ell er andet, skal det sikres, at disse monteres og bruges korrekt. Brug af stovindsamlingsenheder, kan reducere stov-relaterede risici.

h) Selvom du ofte bruger og har et godt kendskap til værktøjer, ma du ikke overmodig eller glemme sikkerhedsprincipperne. En uagtsom handling kan forårsage alvorlig skade i en brøkdel af et sekund.

4) BRUG OG PLEJE AF ELVærKTKOJET

a) Elværktøjet违法犯罪 under drug. Drug det korrekte elværktøj til formålet. Det rigtige elværktøj gør arbejdet bedre og mere sikkert, da det er beregnet

til formålet.

5) BRUG OG PLEJE AF BATTERIVERKTJER

b) Brug/DDelvarktojet, hvis kontakten化进程kan tande og slukke. Alt elvarktoj, hvor kontakterne icke dur, er farligt og skal repareres.
c) Træk stikket til apparatets strømforsyning ud af stikkontakten og/eller fjern batteripakken hvis dette er muligt, inden du foretager justeringer, skifter tilbehør eller lægger elværktøjet til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for at starte elværktøjet utilisigtet.
d) Opbevar elværktoj, der/DDe bruges, utilgengeligt for born, og tillad ikke personer, der icke kender elværktoget ellere disse anvisninger, at bruge elværktoget. Elværktoj er farligt i henderne pa brugere, der icke ved, hvordan det skal bruges.
e) Vedligehold elværktoj og tilbehør. Kontroller, at de bevægelige delie ikke er fejljusterede eller binder eller er i en tilstand, der kan påvirke elværktojets drift. Få beskadigede elværktojet repareret for brug. Mange ulykker er forårsaget af dãrligt vedligeholdt elværktoj.
f) Hold skareveerktoj skarpe og rene. Skareveerktjoer med skarpe kanter, der vedligeholdes ordentigt, er mindre tilbojelige til atinke og er lettere at styre.
g) Elværktøjet, tilbehør og bits osv. skal bruges i overensstemmelse med disse instruktioner, hvor arbejdsforholdene og arbejdet, der skal udfores, skal tages i betragtning. Anvendelse af elværktoj til andre formal end dem, de er beregnet til, kan medfore en farlig situation.
h) Hold handtag og gribeflader torre, rene og fri for olie og fedt. Glatte handtag og glatte overflader, der holdes i, gør værktøjfarlig at bruge i uventede situationer.
a) Genoplad kun med opladeren er angivet af fabrikanten. Hvis en oplader, der er egnet til en slags batteri, bruges med en性和 slags batteri, kan det fore til brand.
b) Anvend kun elektrisk værktøj med saerligt udpegede batteripakker. Brug af andre batterier kan skabe risiko for personskade og brand.
c) När batteriet ikke er i brug, skal den holdes væk fra andre metalgenstande som papirclips, mønter, nogler, som, skruer eller andre små metalgenstande, der kan skabe forbindelse fra en pol til en,anden. Shorting batteripolerne sammen kan forårsage forbrændinger eller brand.
d) Ved forkert brug kan der slippe vaeske ud af batteriet: Undgå kontakt. Hvis det alligevel skulle ske, skylles med vand. Hvis væsken kommer i øjnene, skal man ogsa soge læge. Væske fra batteriet kan forårsage irritation eller forbrændinger.
e) Anvend ikke et batteri eller etærktøj, der er beskadigetller modificeret. Beskadigede aller modificerede batterier kan opføre sig uforudsigeligt og forårsage brand, eksplosion uller risiko for personskade.
f) Udsæt ikke et batteri eller et værktøj for ild eller for hij temperatur. Udsættelse for ild aller temperaturer over 130°C kanforallsage eksplosion.
g) Følg alle anvisninger vedrørende opladning, og oplad ikke batteriet eller værktøj ut den for temperaturområdet angivet i anvisningerne. Forkert opladning uller temperaturer ut den for det angivne

a) FARE: Hold hænder og fødder væk fra skæreområdet og klingen. Hvis begge hænder holder på saver, kan de ikke skæres af klingen.
b) Ræk ikke ind under emnet. Skærmen beskytter dig ikke mod klingen under emnet.
c) Juster skæredybden, sá den passer til emnets tykkelse. Man skal kinne seindre en hel tand på klingen under emnet.
d) Hold aldrig emnet i med handerne aller over benene, när du skærer. Spænd emnet fast til en stabil platform. Det er vigtigt, at spænde emnet ordentligt fast for, at kroppen ikke er i risiko, og klingen ikke binder aller du mister kontrol over emnet.
e) Hold kun elværktøjet pa de isolerede gribeflader, hvis det bruges pa steder, hvor det kan komme i kontakt med strømforende ledninger. En klinge, der kommer i kontakt med en strømforende ledning, kan gare metaldelene pa elværktøjet strømforende og give brugeren elektrisk stød.
f) Nár du saver langs Årene, skal du altid bruge et savbord med kantstyr erler et lige kantstyr. Dette forbedrer snittets nogjagtighed og reducerer chancen for at klingen binder.
g) Brug altid klinger med et akselhul i den korrekte storrelse og form (diamantformet aller rund). Klinger, der ikke passer til savens monteringsbeslag, vil koreujaevnt og medfrole tab af kontrol.
h) Brug aldrig beskadigede aller forkerte klinger aller bolte. Klingens spendeskiver og bolt er fremstillet saerligt til donne sav, sa den virker optimal og sikkert.

-Tilbageslag er en pludselig reaktion pa en fastklemt eller skaevt-siddende savklinge, der gor at en ukontrolleret sav slynges opad, ud af emnet og mod brugeren.
-Hvis klingen fastklemmes eller sætter sig fast ved at savsnittet lukker sig, går klingen i stå og motorens reaktionen slynger værktøj het hurtigt tilbage mod brugeren.
-Hvis klingen vrides aller sidder skævt i savsnittet, kan taenderne på klingens bagkant grave sig ind i træets overflade, sä klingen slynges ud af savsnittet, og tilbage mod brugeren.

Tilbageslag sker hvis saven misbruges og/eller bruges forkert aller i forkerte forhold. Disse kan undgas ved at tage

a) Hold et fast greb om saver, og placer armene sa du modstar kraften fra eventuelle tilbageslag. Sorg for, at din krop er pa en af siderne af klingen. Du ma不同程度 dan klingen. Tilbageslag kan fasaven til at springe bagud, men kraften fra tilbageslag kan styres af brugeren, hvis der træffes de rette forholdsregler.
b) Hvis klingen binder, eller hvis skaring af et snit skal afbrydes, skal du slippe aftrakkeren og hold saven ubevgelig i materialet, indtil klingen holder welt op med at dreje. Du ma aldrig prove, at fjerne saven fra emnet erler trakke saven bagud, nar klingen er i bevagelse, da dette kan fore til tilbageslag. Undersog, hvorfor klingen binder og find en lösning pa problemet.
c) Hvis saven skal startes, när den er i emnet, skal du sorge for at savklingen er lige i savsnittet, og at savtendnerne ikke er i kontakt med emnet. Hvis en savklinge binder, og saven startes, kan den slynge sig selv opad og give tilbageslag fra emnet.
d) Store pladre skal ses after, sa du minimere risikoen for, at klingen binder og derved giver tilbageslag. Store plader har en tendens til, at henge under deres egen vegt. Sorg for, at siete nogen under pladen, sa den stottes pa begge sider, tæt pa snittet og pladens kant.
e) Brug ikke slove eller beskadigede klinger. Klinger, der ikke er slebet, aller forkert indstillede savklinger laver et smalt savsnit, der binder klingen og kan före til tilbageslag.
f) Klingens dybde og smigstokken skal vare strammet og fastspændt, for der skares. Hvis klingens placering ændre sig under skæringen, kan klinge kinde og giver tilbageslag.
g) Vær ekstra forsigtig, nár du saver i vægge eller andre blinde omrader. Klingen kan skare i genstande, der kan give tilbageslag.

Nedre skarmfunktion

a) Kontroller, at den nedre skarm lukker ordentlich ffor hver brug. Saven ma不同程度, hvis den nedre skarm icke bevager sig frit og icke lukker med det samme. Den nedre skarm ma aldrig tvinges til, at vare aben, enten ved at klemme erler fastgore den. Hvis saven ved et uheld falder ned, kan det boje den nedre skarm. Loft den nedre skarm med handtaget, og sorg for, at den bevager sig frit og at den icke rorer klingen ell er Andre dele i nogen vinkler ell dybder.
b) Sorg for, at fjederen pa den nedre skarm virker. Hvis skarmen og fjederen ikke virker ordentlich, skal de repareres for brug. Den nedre skarm virker muligvis trægt pa grund af beskadigede dele, gummiaflgringer erer ophobning af skidt.
c) Den nedre skærm mA kun trækkes tilbage manuelt, nár du laver saerlige snit, sasom «nedskaeringer « og «sammensatte skæringer «. Hæv den nederste skærm med händtaget, og sænk derefter skærmenigen, sä snart klingen skæreri emnet. På alle andre snit kal den nedre skærm virke automatisk.
d) Vær altid opmærksom pa, at den nedre skarm

dækker klingen helt, inden saven lægges på en bænk eller på gulvet. En ubeskyttet, fraeserklinge fär saven til at save baglæns og save i alt, hvad der er i vejen. Vær opmaerkoms på den tid, det tager for klingen at stoppe,ningar du har slippet aftrækkeren.

EKSTRA SIKKERHEDSFORSKRIFTER

GENERELT

• Dette værktøj帽子已经超过 16 Å
• Dette værktøj er/DDE e gnet til vandsavning
• Bearbejd/DD: Asbestholdigt materiale (asbest er kræftfremkaldende)
• Stov fra materiale som f.eks. maling, der indeholder bly, nogle traesorter, mineraler og metal kan vare skadeligt (kontakt med aller indanding af stovet kan forarsage allergiske reaktioner og/eller sygdomme i luftvejene hos den, der anvender værktoget, ullh oskringstaende). Brug en stovmaske og arbejd med en stovudsgunningsanordning, hvor en sadan kan sluttes til
  Bestemte former for stov er klassificeret som kraeftfremkaldende (som f.eks.stov fra eg og bog) isar i forbindelse med tilsaetningsstoffer til traebehandling. Brug en stovmaske og arbejd med en stovudugsanordning, hvor en sadan kan sluttes til
  Folg de nationale krav, hvad angar stov, for de materialer, du onsker at arbejde med
• Anvend-ilke delle sav sammen med et savbord
  Fjern batteriet fra værktøjet, før du foretager justeringer pa værktøjet eller udskifter tilbehør

TILBEHØR

• SKIL kan kun sikre en korrekt fonction af værktøjet, hvis der benyttes originalt tilbehør
• Brug kun savklinger, der svarer til de tekniske data, der er angivet i/DDne vejledning, og som er kontrolleret og mærket tilsvarende i henhold til EN 847-1, hvis de er beregnet til trae og traelignende materialer.
• Der må kun benyttes tilbehør, hvis godkende omdrejningstal er mindst sa hjit som værktøjets max. omdrejningstal i ubelastet tilstand
• Brug kun savklinger/afskæringsskiver med en min. diameter på 115 mm, en maks. diameter på 120 mm og et hul på 9,5 mm
• Anvend aldrig slidersskiver til dette værktøj
• Tilbehør skal altid behandles og opbevares omhyggeligt
• Sorg for, at bruge de rigtige savklinger til materialet, der skal skæres i.

INDEN BRUG

• Undgå skader forårsaget af skruer, som eller andre materialer i arbejdsstykket; fjernppe De begynder at arbejde
  Fjern alle genstande savel ovenp som nedenunder savlinien, for De begynder at save
• Fastgor emnet (det er sikrere at holde emner i en fastgoringsanordning aller skruestik end med handen)
• Anvend egnede sogeinstrumenter til at &, skjulte forsyningsledninger erer kontakt det lokale forsyningssselskab (kontakt med elektriske ledninger kan fore til brand og elektrisk stod; beskadigelse af en gasledning kan fore til eksplosion; brud pa et vandrør kan fore til materiel skade eller elektrisk stod)

UNDER BRUG

• Under arbejde med værktøjet kan lydniveaulet overstige

85 dB(A);brug horeværn

• Brug aldrig værktøjet utden den originale beskyttelsesskærm
• Forsog ikke at save ekstremt små arbejdsstykker
  ArbejdIkke med værktoget over hovedet
• Hvis værktøjet sætter sig fast eller i tilfædle af elektrisk eller mekanisk fejlfunktion, skal værktøjet straks slukkes og batteriet tages ud.

EFTER BRUG

• After endt arbejde skal afbryden afbrydes og alle bevægelige dele vare stoppet før værktøjet saettes til side
• After afbrydelse af rundsaven, sa stop aldrig rotationen af savklingen ved et pres fra sider

BATTERIER

• Det medfologende batteri er delvist opladet (for at sikre fuld kapacitet af batteriet skal det oplades helt i batteriopladeren, inden du anvender dit elværktoj første gang)
• Anvend kun de følgende batterier og batteriopladere, der leveres med dette værktøj
• SKIL-batteri: BR131***
• SKIL-oplader: CR131***
• Brug不解, hvis det er beskadiget. Det skal udskiftes
• Adskil-ilke batteriet
• Udsaat/DDke værktjoet/batteriet for regn
• Tilladt omgivelsestemperatur (værktøj/oplader/batteri): -ved opladning 4...40°C

-ved drift -20...+50°C
-ved opbevaring -20...+50°C

EXPLANATION OF SYMBOLS ON TOOL/BATTERY

③ Laes instruktionen inden brugen
Batterier vil eksplodere, hvis de kommes i ild, sa forsog aldrig at brende batteriet
⑤ Opbevar værktj/opladeren/batteriet i et lokale, hvortemperaturen ikke overstiger 50°C
Elværktog batterier må ikke bortskaffes som alminderigt affald

BETJENING

• Opladning af batteriet

! Læs sikkerhedsadverslerne og -anvisningerne, der følger med opladeren

• Montering/fjernelse af batteriet ②
• Indikator for batteritilstand ⑦

-Tryk på knappen for batteristand AB for at se batteriets aktuelle status 7a

! När batteri-indikatorens nederste niveau blinker,\ när der trykkes på knappen AB ⑦b, er batteriet\ tomt

! När batteri-indikatorens 2. niveau blinker, när der trykkes på knappen AB ⑦ c, er batteriet.uden for den tilladte driftstemperatur.

LED-lysT⑧

LED-lyset tændes automatisk, nár værktøjet starter

! När LED-Iyset begynder at blinke, er batteribeskyttelsen slæt til (se nedenfor)

• Batterieskyttelse

Værktøj slukker aller det kan/DD, när
- belastning er for hoj -> fjern belastningen og start værktøjetigen
-batteritemperaturen er/DDE inden for det tilladte omrade pa-20 til +50°C - > 2 af trinene pa

batteri-indikatoren beynder at blinke, nar der trykkes pa knappen AB 7c. Vent, indtil batteriet er tilbage inden for det tilladte temperaturomrade

-batteriet er næsten tomt (for at beskytte mod dyb afladning) -> batteri-indikatoren viser et lavt batteriniveau aller blinkende lavt batteriniveau ub, nár der trykkes på knappen AB. Oplad batteriet

• Montering af savklinge ②

! fjern batteriet fra værktøjet

-tag unbrakonogle A ud af opbevaringspladsen

-tryk på spindellåseknappen F og hold den nede, mens klingebolten AA fjernes ved at dreje unbrakonøglen A MED URET (= i samme retning som pilen, der er trykt på savklingen)

!tryk kun pa spindellaseknappen F, nár værktojet...,\ ikke bevæger sig

-udlos spindellaseknappen F

-fjern flangen Z

! sorg for at flangernes fastspændingsflader er welt rene og vender mod klingen

-äbn underskaernen med tappen og hold den fast, medens De monterer savklingen med savtanderne og pilen trykt pa savklingen jegende i samme retning som pilen pa overskaernen

-udløs underskaermen W

-monteringsflange Z

-tryk på spindellåseknappen F og hold den nede, samtidig med at du spænder klingebolten med unbrakonøglen 1/8 omgang fingerstramt (sikrer at savklingen kan glide, nar den udsettes for ekstrem modstand for at reducere motoroverbelastning og tilbagebagslag)

-udlos spindellaseknappen F

• Justering af skaeredybd (0-41 mm)⑨

-for at opnä et perfekt kvalitetssnit bør savklingen ikke
rage mere end 3 mm nedenfor arbejdsemnet
-losn knuppen Q

-loft/saenk foden M indtil den onskede savdybde fremkommen pa skalaen ved at anvende indicatoren P -spænd knoppen Q

• Indstilling of savvinklen (0-45°)

-losknoppenU

-tip værktøj indtil den onskede savvinkel fremkommern
på skalaen ved at anvende indicatoren V
-spænd knoppen U

! ved smigskaering, vil savdybden ikke svare til den angivne værdi på savdybdekalaen

-for praecis savning lungs den onskede savelinjen markeret pa arbejdsemnet

-for lige savning i 0° eller 45° smigskaering, anvend da den pagaelndende indicatorlinje

! den bredeste del af foden bør hvile pa den del af arbejdsemnet som har stotte

! savbredden er afhängig af bredden pa savtænderne og ikke af delve klingen

! udfor altoit et prove sinit, for at kontrollere den aktuelle savlinje

Stovudsgn ing 12

Ved anvendelse af stovsuger

-slut stovsugerslangen til stovsugeradapteren H

! lad aldrig stovsgerslangenkommenikontakt med underskarmen ellersavningen

!brug ikke stovsuger ved savning i metal

• Betjening af værktoget

-monter batteri

-hold altid ordentligt fast i handtag C

-placer værktoget med forenden af fodenden fladt imod arbejdsemnet

I sorg for at savtrenderne ikke griber ind i arbejdsemnet

• start Deres værktøj ved forst at trykke knappen E (= sikkerhedsafbryder, som ikke kan lases) ind og derefter træk på afbryder D

I værktøjet skal kore med max. hastighed indensavklingen berorerarbejdsemnet

-underskaernen W abnes automatisk nár savklingen berorer arbejdsemnet (hæv kun skærmen manuelt ved hjælp af tappen S ved speciel savning f.eks. dyksavning)

I overbelast ikke værktøjet (anvend et let og vedvarende tryk for at undgå overophedning af savklinger)

! Nár værktøjet bruges, skal du altid holde værktøjet på grebene

-nár De er faerdig med savningen, sluk værktøjet ved at slippe afbryderen D

! vær sikker på, at savklingen står fuldstændigt stille, forend De løfter vaerktojet vaek fra arbejdsemnet

GODE RÄD

• Sørg altid for, at emnets gode side vender nedad, sa du undgår splinter. Når du saver i træller træ lignende materialer, skal du sorge for, at det splinter mindst muligt.

• Savningen og skarekvaliteten afhænger hovedsagelig af savklingens tilstand og tandantal.

• Brug kun skarpe savklinger, der er beregnet til materialet, der skal skæres i ⑬

• brug en hærdet ståslavklinge (2) til skæring i træ, aluminium, plastik og alle former for lamineret tra

• drug en diamantklinge AD ② til skaering i keramik og fliser

• hardmetalsavklinger Y ② holder skæret op til 30 gange laengere end alm. klinger

• Sidestyr J 14

-til praecise snit langs kanten af arbejdsemnet

• saettes gennem Åbningerne i fodens forender clustering af sidestyret

-losne skrue K med unbrakonoglen A

-juster til den onskede savbredde med skalaen pa sidestyret (brug savlinje-indikatoren L som 0-reference) -stram skruen K

• Dyksavning 15

-indstil den onskedesavdybde

-vip værktøj fremad med savlinje-indikatoren L på linje med den ønskede savlinje markeret på arbejdsemnet

-äbn underskaermen W med handtaget S

-lige inden klingen berorer arbejdsemnet, start værktog og sænk gradvist bagparten af værktoget ved at benytte forenden af foden som støttepunkt

-bevæg værktøjt gradvist nedad og samtidigt fremover

-sa snart savklingen berer arbejdsemnet, lss handtaget S

!Foraldrigvarktojetbagover

• Savning af store emner 16
  -stot emnet tæt på snittet, enten på gulvet, bordet eller arbejdsbænken
  ! indstil savdybden säledes at De saver gennem emnet og ikke gennem det som støtter emnet
  -hvis parallelstyret ici er langt nok til den ønskede savbredde, fastgores et lige stykke træ pa arbejdsemnet som styr, og venstre side af foden anbringes imod dette styr ⑰
• Se yderligere oplysninger paa www.skil.com

VEDLIGEHOLDELS/SERVICE

• Dette værktøj er/DD keberegnet til professionelt brug
• Hold altid værktøjet rent (særligt ventilationshullerne N) ! Tag batteriet ud af værktøjet inden rengøring
• Hold altid området omkring den nederste afskaermning W ② rent (fjern stov og spaner ved at blæse det ud med trykluft eller med en børste)
• Rengør savklingen straks after drug (specielt for harpiks og lim)
• Skulle elværktøj trods omhyggelig fabrikation og kontrol skulle holde op med at fungere, skal reparationen udfores af et autoriseret serviceværksted for SKIL-elektroværktøj -send det ikke adskilte værktøj sammen med et købsbevis til forhandleren eller nærmeste SKIL-serviceværksted (adresser og resedelstegning af værktøj findes på www.skil.com)
  Husk, at beskadigelse som ffolge af overbelastning.
  eller forkert handtering af varktojet ici er omfattet
  af garantien (se www.skil.com vedrorende SKILgarantibetingelserne,ller sporg din forhandler)

MILJ0

• Elværktøj, batterier, tilbehør og emballage på ikke bortskaffes som almindeligt affald (kun for EU-lande) -i henhold til det europæiske direktiv 2012/19/EF om bortskaffelse af elektriske og elektroniskeprodukter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaffes på en@måde, der skåner miljøet mest muligt
• symbolet 6 erindrer dig om dette, nár udskiftning er nødvendig
  ! Beskyt batteri terminaler med bredt tape for at undgå kortslutning

STØJ/VIBRATION

• Malt i henhold til EN62841, dette værktøjs lydtrykniveauaer 96 dB (A) og lydeffektniveaulet er 107 dB (A) (usikkert K = 3 dB) og vibrationen er *triaksvektorsum; usikkert K = 1,5m / s²)

*skering af tae < 2,5m / s²
*skering af metal < 2,5m / s²

Vibrationsniveauet er malt i henhold til den standardiserede test som anfør i EN 62841.Det kan benyttes til at sammenigne to stykker værktog som en forellobig bedommelse af udsættelsen for vibrationer, nar værktoget anwendes til de naevnte form

-anvendes værktoget til andre formal erer med andet.
eller darligt vedligeholdt tilbehør, kan dette ogge
udsættelsensineaulet betydeligt
-de tidsrum, hvor værktoget er slukket, ellr hvor det

korer uden reelt at udfore noget arbejde, kan reducere udsaettelsens niveauet betydeligt
! Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktoget og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre

N

Borsteløs kompakt multisag

3540

INTRODUKSJON

⑦c, er batteriet ikke innenfor det tillatte driftsttemperaturområdet

LED-lysT⑧

LED-lys tennes automatisk nár verktøyet begynner Å gå

! när LED-lyset begynner Å blinke, er batteribeskyttelsen aktivert (se nedenfor)

• Batterieskyttelse

• hold alltid handtak C godt

-plasser verktoyet med forenden av foten flatt pa arbeidsstykket

I sorg for at sagtennene jeg griper inn i arbeidsstykket
