LIETOŠANAS INSTRUKCIJA 3540 CA SKIL

DeklarācijaparatbilstībuEKstandartiem Kompakts bezkontaktu daudzfunkcionālaiszāģis Izstrādājuma numurs Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem. Tehniskā dokumentācija no:

- BRĪDINĀJUMS!Izlasietvisusaršo elektroinstrumentusaistītosdrošībasbrīdinājumus, norādījumus,specikācijuunaplūkojietattēlus.Visu turpmāk uzskaitīto norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, aizdegšanos un/vai nopietnas traumas. Saglabājietvisusbrīdinājumusuninstrukcijas turpmākaiatsaucei. Brīdinājumos lietotais termins „elektroinstruments” attiecas uz elektriski darbināmu instrumentu, kura barošanu nodrošina elektrotīkls (ar elektrokabeli) vai akumulators (bez elektrokabeļa).

a) Uzturietdarbazonutīruunlabiapgaismotu. Nesakārtotā un slikti apgaismotā darba zonā var notikt nelaimes gadījumi. b) Nedarbinietelektroinstrumentusprādzienbīstamā vidē,piemēram,viegliuzliesmojošušķidrumu, gāzuvaiputekļuklātbūtnē. Elektroinstrumenti rada dzirksteles, kas var aizdedzināt putekļus vai izgarojumu tvaikus. c) Neļaujietbērniemunklātesošajiematrasties elektroinstrumentatuvumā,kamērtasdarbojas. Apjukuma brīdī jūs varat zaudēt vadību pār instrumentu.

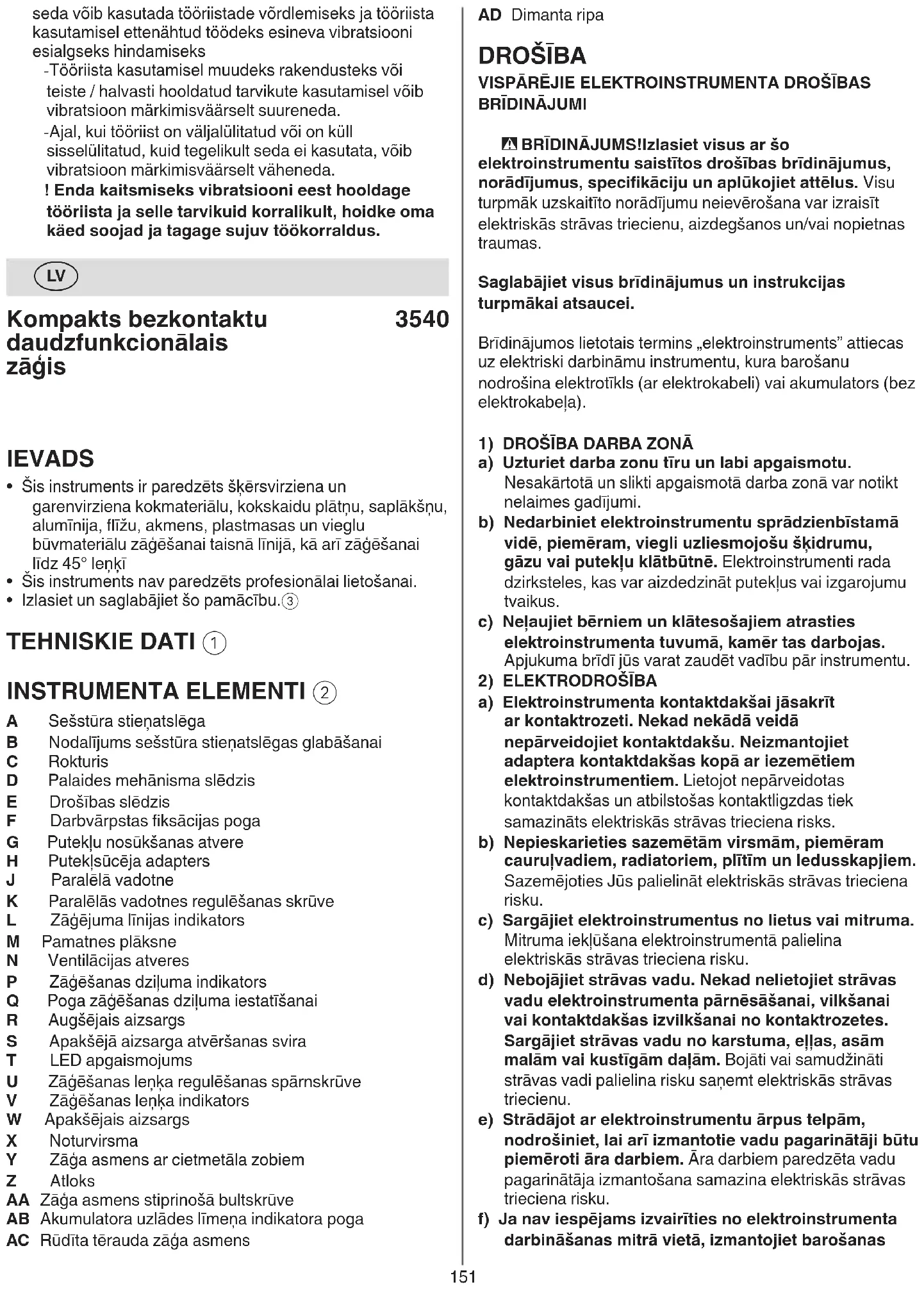

Kompakts bezkontaktu daudzfunkcionālais zāģis

• Šis instruments ir paredzēts šķērsvirziena un garenvirziena kokmateriālu, kokskaidu plātņu, saplākšņu, alumīnija, īžu, akmens, plastmasas un vieglu būvmateriālu zāģēšanai taisnā līnijā, kā arī zāģēšanai līdz 45° leņķī

• Šis instruments nav paredzēts profesionālai lietošanai.

• Izlasiet un saglabājiet šo pamācību.3 TEHNISKIE DATI 1 INSTRUMENTA ELEMENTI 2 A Sešstūra stieņatslēga B Nodalījums sešstūra stieņatslēgas glabāšanai C Rokturis D Palaides mehānisma slēdzis E Drošības slēdzis F Darbvārpstas ksācijas poga G Putekļu nosūkšanas atvere H Putekļsūcēja adapters

J Paralēlā vadotne K Paralēlās vadotnes regulēšanas skrūve L Zāģējuma līnijas indikators M Pamatnes plāksne N Ventilācijas atveres

P Zāģēšanas dziļuma indikators Q Poga zāģēšanas dziļuma iestatīšanai R Augšējais aizsargs S Apakšējā aizsarga atvēršanas svira T LED apgaismojums U Zāģēšanas leņķa regulēšanas spārnskrūve V Zāģēšanas leņķa indikators W Apakšējais aizsargs X Noturvirsma Y Zāģa asmens ar cietmetāla zobiem Z Atloks AA Zāģa asmens stiprinošā bultskrūve AB Akumulatora uzlādes līmeņa indikatora poga AC Rūdīta tērauda zāģa asmens152 uzglabājiettosbērniemnepieejamāvietāun neļaujietarelektroinstrumentudarbotiespersonām, kasinstrumentunepārzinavainavizlasījušas šīsinstrukcijas.Nemākulīgās rokās nonākuši elektroinstrumenti ir potenciāls briesmu avots. e) Veiciet elektroinstrumentam un piederumiem apkopi.Pārbaudiet,vaiirpareiziuzstādītaskustīgās daļasunvaitāsneķeras,unvaielektroinstrumenta daļāmnavbojājumu,kasvarnegatīviietekmēttā darbību.Bojātselektroinstrumentsirjāsalabopirms nākamāslietošanasreizes. Daudzu negadījumu cēlonis ir sliktā stāvoklī esošu elektroinstrumentu izmantošana. f) Griezējinstrumentiemjābūtasiemuntīriem. Rūpīgi kopti griezējinstrumenti retāk iestrēgst un ir vieglāk vadāmi. g) Lietojietelektroinstrumentu,tāpiederumusun maināmosinstrumentus,kāarīcitussaistītos elementusatbilstošišiemnorādījumiem,ņemot vērādarbaapstākļusunveicamouzdevumu. Elektroinstrumenta lietošana neparedzētiem mērķiem var radīt bīstamu situāciju. h) Rokturiemunsatveršanasdaļāmjābūtsausiem, tīriemunuztiemnedrīkstbūteļļavaismērviela. Ja rokturi un satveršanas daļas ir mitras, tās slīdēs, un ar instrumentu vairs nebūs droši strādāt, kā arī apvaldīt neparedzētu apstākļu gadījumos.

5) AKUMULATORALIETOŠANAUNAPKOPE

a) Uzlādējietinstrumentutikaiarražotājanoteikto lādētāju. Lādētājs, kas paredzēts lietošanai tikai ar viena veida akumulatoru bloku, var radīt aizdegšanās draudus, ja to izmanto kopā ar citu akumulatoru bloku. b) Lietojietelektroinstrumentuskopātikaiartiem paredzētiemakumulatorublokiem. Jebkura cita akumulatoru bloka lietošana var radīt traumu gūšanas un aizdegšanās risku. c) Kadakumulatorubloksnetiekizmantots,neglabājiet tocitumetālapriekšmetu,piemēram,papīra saspraužu,monētu,atslēgu,naglu,skrūvjuvaicitu sīkumetālapriekšmetu,kasvarveidotsavienojumu starpspailēm,tuvumā. Akumulatora spaiļu īsslēgums var izraisīt aizdegšanos vai ugunsgrēku. d) Nepareizasrīcībasgadījumānoakumulatoravar iztecētšķidrums;izvairietiesnosaskaresarto.Ja tasnejaušinokļuvisuzādas,noskalojietarūdeni. Jašķidrumsiekļuvisacīs,nekavējotiesmeklējiet medicīniskopalīdzību. No akumulatora izkļuvušais šķidrums var izraisīt kairinājumu vai apdegumus. e) Nelietojietbojātuvaipārveidotuakumulatorubloku vai instrumentu. Bojātu vai pārveidotu akumulatoru izmantošana var izraisīt neparedzamus apstākļus, kas rada aizdegšanās, sprādziena vai traumas gūšanas draudus. f) Nepakļaujietakumulatorublokuvaiiekārtuuguns liesmuvaipārmērīgastemperatūrasiedarbībai. Uguns liesmu iedarbība vai temperatūra virs 130 °C var izraisīt sprādzienu. g) Izpildietvisasuzlādēšanasinstrukcijasun neuzlādējietakumulatorublokuvaiinstrumentu ārpusinstrukcijāsnorādītajāmtemperatūras vērtībām. Ja iekārta tiek uzlādēta nepareizi vai tiek pārsniegtas instrukcijās norādītās uzlādēšanas temperatūras vērtības, akumulators var sabojāties un sistēmu,kasaizsargātaarnoplūdesstrāvas aizsardzībasierīcēm(RCD). Noplūdes strāvas aizsardzības ierīču izmantošana samazina elektriskās strāvas trieciena risku.

a) Darbinotelektroinstrumentu,esietmodri,pievērsiet uzmanībutam,kojūsdarāt,unrīkojietiesar tosaprātīgi.Nelietojietelektroinstrumentu,ja esat noguruši vai atrodaties apreibinošu vielu, alkoholavaimedikamentuietekmē. Pat viens mirklis neuzmanības elektroinstrumenta lietošanas laikā var kļūt par cēloni nopietnām traumām. b) Izmantojietindividuālosaizsarglīdzekļus.Vienmēr valkājietacuaizsarglīdzekļus. Ja tiek lietots darba specikai atbilstošs aizsargaprīkojums, piemēram, maska ar putekļu ltru, neslīdoši darba apavi, ķivere vai austiņas, samazinās traumu gūšanas risks. c) Novērsietnejaušasieslēgšanāsiespējamību. Pirmsinstrumentapievienošanasstrāvasavotam un/vaiakumulatorublokampārliecinieties,vai slēdzisatrodasizslēgtāstāvoklī. Pārnēsājot elektroinstrumentu ar pirkstu uz slēdža vai iedarbinot elektroinstrumentu, kas jau ir ieslēgtā stāvoklī, var notikt nelaimes gadījums. d) dPirmselektroinstrumentaieslēgšanasizņemiet visasnoregulēšanasvaiuzgriežņuatslēgas. Regulēšanas instruments vai atslēga, kas palikusi elektroinstrumenta rotējošās daļās, var izraisīt traumas. e) eNepārvērtējietsavasspējas.Ieņemietpareizustāju unvienmērsaglabājietlīdzsvaru. Tādējādi jūs varēsiet labāk apvaldīt elektroinstrumentu negaidītās situācijās. f) fSargājietmatus,apģērbuuncimdusnokustīgajām daļām. Vaļīgs apģērbs, rotaslietas vai gari mati var ieķerties instrumenta kustīgajās daļās. g) Jaiekārtasirparedzētassavienošanaiar putekļunosūkšanasunsavākšanasiekārtām, pārliecinieties,vaitāsirpieslēgtasuntiek izmantotas pareizi. Putekļu savākšanas ierīču izmantošana var samazināt ar putekļiem saistītos apdraudējumus. h) Nepieļaujiet,kaiekārtasbiežalietošanavarētu izraisītnevērīguattieksmidarbāarto,un neignorējietariekārtaslietošanusaistītosdrošības principus. Viens brīdis neuzmanības var izraisīt nopietnas traumas.

4) ELEKTROINSTRUMENTALIETOŠANAUNAPKOPE

a) Nespiedietelektroinstrumentuarspēku. Lietojietattiecīgajamdarbampiemērotāko elektroinstrumentu. Piemērots elektroinstruments labāk un drošāk spēs izpildīt veicamo darbu, darbojoties tam paredzētajā ātrumā. b) Nelietojietelektroinstrumentu,jatonaviespējams ieslēgtunizslēgtarslēdzi. Ja elektroinstrumentu nav iespējams ieslēgt un izslēgt ar slēdzi, tas ir bīstams, tāpēc nekavējoties jāsalabo. c) Pirmsjebkādupielāgojumuveikšanas,piederumu maiņasvaielektroinstrumentanovietošanas glabāšanāatvienojietkontaktdakšunobarošanas avotaun/vaiizņemietnoelektroinstrumenta akumulatorabloku,jatovarizdarīt. Šādi piesardzības pasākumi palīdzēs novērst nejaušu elektroinstrumenta ieslēgšanu. d) Jaelektroinstrumentikādulaikunetieklietoti,153 - Ja zāģējuma šķēlumam aizveroties asmens tiek saspiests vai iespiests, tas var apstāties, kā rezultātā zāģa motora reakcijas dēļ instruments strauji pārvietojas operatora virzienā. - Ja asmens zāģējuma šķēlumā sašķiebjas vai novirzās no zāģējuma līnijas, zāģa asmens aizmugurējās malas zobi var iestrēgt zāģējamā kokmateriāla virskārtā, liekot asmenim izrauties no zāģējuma vietas un pārvietoties operatora virzienā. Atsitiens rodas zāģa nepareizas lietošanas un/vai zāģēšanas pamatpaņēmienu pielietošanas vai neatbilstošu apstākļu dēļ, un no tā var izvairīties, ievērojot tālāk norādītos piesardzības pasākumus. a) Stingriturietripzāģi,satverottotādāveidā,lai izturētuatsitienaspēkaiedarbību.Tāpatjūs nedrīkstatatrastiesuzvienaslīnijasarzāģaasmeni —stāvietvienāvaiotrāpusēnozāģaasmens. Atsitiens var izraisīt zāģa atlēkšanu atpakaļ, tomēr operators var pārvaldīt atsitiena spēku, ja norādītie pasākumu tiek veikti pareizi. b) Jazāģaasmensiestrēgstvaiarīzāģēšanatiek pārtrauktakāducituiemesludēļ,atlaidietzāģa slēdziunturpinietturētinstrumentunekustīgi zāģējamajāmateriālā,līdzpilnībāapstājaszāģa asmens.Nekādāgadījumānemēģinietizņemt zāģinozāģējamāmateriālaunnevelcietzāģi atpakaļ,kamērzāģaasmensvēlatrodaskustībā, jotasvarizraisītatsitienu.Nosakietzāģaasmens iestrēgšanasiemeslusunveicietpasākumusto novēršanai. c) Atkārtotiieslēdzotzāģilaikā,kadtāasmensatrodas apstrādājamajāmateriālā,centietiesturētasmeni zāģējumašķēlumavidūunpārbaudiet,vaitāzobi naviespiedušieszāģējamajāmateriālā.Jazāģa asmensiestrēgst,tad,ieslēdzotripzāģi,tāasmens varstraujipārvietotiesaugšupnoapstrādājamā materiālavaiarīradītatsitienu. d) Laiizvairītosnozāģaasmensiestrēgšanasun atsitiena,zāģējotlielaizmērapaneļus,tieir jāatbalsta.Lielaizmērapaneļizemsavasvaramēdz ieliekties.Balstijānovietopaneļaabossānostuvu zāģējumalīnijaiunpiepaneļamalas. e) Neizmantojietneasusvaibojātusasmeņus. Neuzasinātivainepareiziiestiprinātiasmeņi veidošauruzāģējumašķēlumu,kasvarizsaukt pastiprinātuberzi,asmensiestrēgšanuunzāģa atsitienu. f) Pirmszāģēšanasuzsākšanasstingripievelciet zāģēšanasdziļumaunzāģēšanasleņķaiestādījumu ksējošāspogas.Jazāģēšanaslaikāzāģaasmens stāvokļaiestādījumiizmainās,tasvarizraisīt asmensiestrēgšanuunzāģaatsitienu. g) Ievērojietīpašupiesardzību,veicotzāģēšanu sienāsvaicitāsslēgtāsvirsmās. Izvirzītais asmens var pārgriezt neredzamus priekšmetus, izraisot zāģa atsitienu. Apakšējāaizsargafunkcija a) Katrureizipirmsdarbauzsākšanaspārbaudiet, vaizāģaapakšējaisaizsargspilnībāaizveras. Nestrādājietarzāģi,jatāapakšējaisaizsargsnespēj palielināt aizdegšanās risku.

a) Elektroinstrumentaremontdarbusdrīkstveikt tikaikvalicētsspeciālists,izmantojottikai oriģinālāsrezervesdaļas.Tādējādi tiks garantēts elektroinstrumenta lietošanas drošums. b) Nekadneveicietbojātamakumulatorublokam remontdarbuspašrocīgi. Bojāta akumulatoru bloka remontdarbus drīkst veikt tikai ražotājs vai pilnvaroti servisa darbinieki.

RIPZĀĢADROŠASLIETOŠANASNORĀDĪJUMI

Zāģēšanaspamatpaņēmieni a) BĪSTAMI!Turietrokasdrošāattālumānozāģa darbībaszonasunzāģaasmens. Turot ripzāģi ar abām rokām, pasargāsiet sevi no zāģa asmens radītiem savainojumiem. b) Nepieskarietiesarrokāmapstrādājamāmateriāla apakšējaidaļai. Zāģa aizsargs nevar nodrošināt aizsardzību no zāģa asmens radītiem savainojumiem apstrādājamā materiāla apakšpusē. c) Noregulējietzāģēšanasdziļumuatbilstošizāģējamā materiālabiezumam. Apstrādājamā materiāla apakšpusē redzamās zāģa asmens zobu daļas augstumam jābūt mazākam par pilnu asmens zobu augstumu. d) Zāģēšanaslaikānekadneturietzāģējamomateriālu rokāsunneatbalstiettopretkāju.Nostipriniet apstrādājamomateriāluuzstabilasvirsmas. Lai mazinātu savainojumu gūšanas risku, zāģa asmens iestrēgšanu, kā arī lai nezaudētu vadību pār instrumentu, ir svarīgi pareizi atbalstīt apstrādājamo materiālu. e) Jazāģēšanaslaikāpastāviespēja elektroinstrumentamskartkāduapslēptu elektropārvadeslīniju,turietzāģitikaiaiztāizolētās satveršanas virsmas. Ar spriegumam pieslēgtu vadu saskarē nonācis elektroinstruments var radīt spriegumu elektroinstrumenta atklātajās metāla daļās un pakļaut operatoru elektriskās strāvas triecienam. f) Veicotgarenzāģēšanu,lietojietparalēlovadotnivai izmantojietpriekšmetataisnomalukāvadotni.Tas palielinazāģēšanasprecizitātiunsamazinazāģa asmensiestrēgšanasiespējamību. g) Vienmērlietojietzāģripasarpareizucentrālās atveresizmēruunformu(rombveidavaiapaļu). Zāģripas,kurucentrālāatvereneatbilstzāģa darbvārpstasnoturvirsmai,rotēekscentriski, traucējotinstrumentanormāluvadību. h) Nekadneizmantojietnolietotasvaibojātaszāģripu starplikasvaibultskrūves. Ripu starplikas un bultskrūves ir speciāli paredzētas konkrētā zāģa ripām, lai nodrošinātu optimālu darba kvalitāti un drošību. Atsitiensunartosaistītiebrīdinājumi - Atsitiens ir pēkšņa zāģa reakcija uz iesprūdušu vai aizķērušos asmeni apstrādājamajā materiālā vai novirzoties no zāģējuma līnijas, izraisot nekontrolētu zāģa pacelšanos no zāģējamā materiāla virzienā pret operatoru.154 maksimālais brīvgaitas ātrums

• Izmantojiettikaitāduszāģaasmeņus/griezējripas, kuruminimālaisdiametrsir115mm,bet maksimālais—120mmunvārpstasatvereir9,5

• Neiestipriniet ripzāģī slīpēšanas diskus ar šo instrumentu

• Uzmanīgi rīkojieties un uzglabājiet piederumus

• Piemeklējiet pareizo zāģa asmeni, kuru izmantosiet zāģējamajam materiālam.

PIRMSDARBAUZSĀKŠANAS

• Izvairieties no instrumenta bojājumiem, ko var radīt apstrādājamajā priekšmetā esošās skrūves, naglas vai citi līdzīgi objekti; pirms darba uzsākšanas atbrīvojiet apstrādājamo materiālu no šādiem priekšmetiem

• Pirms zāģēšanas nodrošiniet, lai zāģējuma trase no abām zāģējamā priekšmeta pusēm tiktu atbrīvota no jebkāda veida šķēršļiem

• Nostiprinietapstrādājamodetaļu (to ir drošāk nostiprināt ar spailēm vai skrūvspīlēm, nevis turēt rokā)

• Arpiemērotametālmeklētājapalīdzību pārbaudiet,vaiapstrādesvietunešķērsoslēptas elektropārvadeslīnijas,kāarīgāzesvaiūdens caurules;šaubugadījumāgriezietiesvietējā komunālāssaimniecībasiestādē (darbinstrumentam skarot elektrotīkla fāzes līniju, var izcelties ugunsgrēks un strādājošais var saņemt elektrisko triecienu; gāzes vada bojājums var izraisīt sprādzienu; darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības un strādājošais var saņemt elektrisko triecienu) DARBALAIKĀ

• Darba laikā instrumenta radītā trokšņa līmenis var pārsniegt 85 dB(A); lietojiet ausu aizsargus

• Nelietojiet ripzāģi, ja uz tā nav nostiprināti visi paredzētie asmens aizsargi

• Nezāģējiet ļoti mazus priekšmetus

• Nestrādājiet ar ripzāģi, turot to virs galvas

• Iestrēgšanas, kā arī elektriska vai mehāniska rakstura kļūmes gadījumā nekavējoties izslēdziet instrumentu un izņemiet akumulatoru

• Pirms instrumenta novietošanas izslēdziet tā elektrodzinēju un nogaidiet, līdz ir pilnīgi apstājušās visas instrumenta kustīgās daļas

• Pēc ripzāģa izslēgšanas nemēģiniet nobremzēt zāģa asmeni, izdarot uz to spiedienu sānu virzienā AKUMULATORI

• Komplektā iekļautais akumulators ir daļēji uzlādēts (lai nodrošinātu pilnu akumulatora jaudu, pirms elektroinstrumenta pirmās izmantošanas reizes uzlādējiet to pilnībā, izmantojot uzlādes ierīci)

• Izmantojiet tikai instrumenta piegādes komplektā ietilpstošos akumulatorus un uzlādes ierīces - SKIL akumulators: BR1*31**** - SKIL lādētājs: CR1*31****

• Nelietojiet bojātu akumulatoru; tas nekavējoties jānomaina

• Neizjauciet akumulatoru

• Neatstājiet instrumentu/akumulatoru lietū

• Pieļaujamā apkārtējā gaisa temperatūra (instruments/ lādētājs/akumulators): - uzlādes laikā 4...40 °C - darba laikā –20...+50 °C - uzglabāšanas laikā –20...+50 °C

UZINSTRUMENTA/AKUMULATORAATTĒLOTO

SIMBOLU SKAIDROJUMS brīvipārvietotiesunneaizverasuzreiz.Nemēģiniet noksētzāģaapakšējoaizsarguatvērtāstāvoklī. Ja zāģis nejauši nokrīt, apakšējais aizsargs var saliekties. Šādā gadījumā ar speciāla ievelkošā roktura palīdzību paceliet asmens apakšējo aizsargu un pārbaudiet, vai tas spēj brīvi pārvietoties un neskar asmeni vai kādu citu instrumenta daļu; pārbaude jāveic pie visiem zāģēšanas dziļuma un leņķa iestādījumiem. b) Pārbaudietapakšējāaizsargaatsperesdarbību.Ja aizsargsvaitāatsperenedarbojaspareizi,pirms darbauzsākšanasjāveictoapkope.Zāģaapakšējā aizsargabrīvapārvietošanāsvartikttraucēta kādabojājuma,gumijasnosēdumuvaisakrājušos netīrumudēļ. c) Apakšējoaizsargudrīkstatvērtarrokāmtikaitad, kadtiekveiktitādispeciāliezāģējumi,kāzāģēšana arasmensiegremdēšanuvaisaliktozāģējumu veidošana.Šādosgadījumosarievelkošāroktura palīdzībuatverietasmensapakšējoaizsarguun, asmenimieejotapstrādājamajāmateriālā,tūlītto nolaidiet.Veicotvisuspārējoszāģējumus,asmens apakšējamaizsargamjādarbojasautomātiski. d) Pirmszāģanovietošanasuzdarbgaldavaigrīdas raugiet, lai asmens aizsargs nosegtu asmeni. Nenosegts asmens, kas pēc inerces vēl rotē, var likt zāģim pārvietoties atpakaļvirzienā, sagriežot visu, kas gadās tam ceļā. Neaizmirstiet, ka pēc slēdža atlaišanas zāģa asmens vēl kādu laiku turpina rotēt. PAPILDUDROŠĪBASNOTEIKUMI

VISPĀRĒJAINFORMĀCIJA

• Šo instrumentu nedrīkst izmantot personas, kas jaunākas par 16 gadiem

• Šis ripzāģis nav paredzēts mitru priekšmetu zāģēšanai

• Neapstrādājietmateriālus,kassaturazbestu (azbestampiemītkancerogēnasīpašības)

• Materiāla, piemēram svinu saturošas krāsas, dažu koka šķirņu, minerālu un metāla, putekļi var būt kaitīgi (saskare ar putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas un/vai elpošanas ceļu saslimšanas operatoram vai klātesošajiem); izmantojietputekļumaskuun putekļsūcēju,jatoiespējamspievienot

• Dažu veidu putekļi ir klasicēti kā kancerogēni (piemēram, ozola vai dižskābarža putekļi), jo īpaši apvienojumā ar koksnes kondicionēšanas piedevām; izmantojietputekļumaskuunputekļsūcēju,jato iespējamspievienot

• Ievērojiet ar putekļu savākšanu saistītos nacionālos noteikumus, kas attiecas uz apstrādājamajiem materiāliem

• Neizmantojiet šo zāģi kopā ar zāģēšanas galdu

• Pirms instrumenta regulēšanas vai piederumu nomaiņas izņemiet no instrumenta akumulatoru PIEDERUMI

• Firma SKIL garantē instrumenta nevainojamu darbību tikai tad, ja tiek lietoti oriģinālie papildpiederumi

• Izmantojiet tikai tādus zāģa asmeņus, kas atbilst šajā lietošanas instrukcijā norādītajiem īpašību datiem un ir pārbaudīti un marķēti saskaņā ar EN 847-1 standartu, ja tie ir paredzēti kokmateriāla un tam līdzīgu materiālu zāģēšanai.

• Lietojiet tikai tādus darbinstrumentus, kuru pieļaujamais darbības ātrums ir vismaz tikpat liels, kā instrumenta155 un, noturot to atvērtu, uzstādiet zāģa asmeni, sekojot, lai zāģa asmens zobu vērsums un uz zāģa asmens attēlotās bultas virziens sakristu ar bultas virzienu, kas attēlota uz ripzāģa asmens apakšējā aizsarga - atbrīvojiet apakšējo asmens aizsargu W - novietojiet paplāksni Z - nospiediet instrumenta darbvārpstas ksējošo pogu F un, turot to nospiestu, ar pirkstiem pieskrūvējiet stiprinošo skrūvi un tad pievelciet to ar sešstūra stieƖatslēgu par 1/8 no pilna apgrieziena (šādi tiek panākta paplākšƖu noturvirsmu izslīdēšana gadījumā, ja iestrēgst zāģa asmens, novēršot elektrodzinēja pārslodzi un iespējamo zāģa atsitienu) - atlaidiet ksējošo pogu F

• Zāģēšanas dziĮuma iestādīšana (robežās no 0 līdz 41 mm) 9 - lai nodrošinātu optimālu apstrādes kvalitāti, asmens nedrīkst iziet caur zāģējamo priekšmetu vairāk, kā par 3 mm - nedaudz atskrūvējiet skrūvi Q - paceļot/nolaižot zāģa pamatni M, iestādiet vēlamo zāģēšanas dziļumu atbilstoši indikatora P rādījumiem uz skalas - pieskrūvējiet skrūvi Q

• Zāģēšanas leņķa iestādīšana (robežās no 0° līdz 45°) q - nedaudz atskrūvējiet skrūvi U - noliecot instrumentu sānu virzienā, uzstādiet vēlamo zāģēšanas leƖķi atbilstoši indikatora V rādījumiem uz skalas - pieskrūvējiet skrūvi U ! veidojotslīposzāģējumus,zāģēšanasdziļums neatbilstuzzāģēšanasdziļumaskalas nolasāmajaivērtībai

• Zāģējuma līnijas indikators L w - kalpo, lai atvieglotu instrumenta vadīšanu pa iepriekš iezīmētu zāģējuma līniju - veidojot taisnos zāģējumus ar leņķi 0° un slīpos zāģējumus ar leņķi 45°, vadieties pēc atbilstošā zāģējuma līnijas viziera ierobojuma ! zāģēšanaslaikāripzāģapamatnespaplašinātajai daļaijāatrodasuzzāģējamāpriekšmetaatbalstītās daļas ! zāģējumaplatumunosakaneviszāģaasmens korpusabiezums,betgantāzobuizvērsuma platums ! laipārbaudītureālāszāģējumalīnijasatbilstību iepriekšiezīmētajai,pirmsdarbavienmērveiciet izmēģinājumazāģējumus

• Putekļu uzsūkšana e Lai putekļu uzsūkšanai izmantotu putekļsūcēju, rīkojieties šādi - savienojiet putekļu sūcēja šļūteni ar putekļu sūcēja adapteru H ! darbalaikāvadietripzāģitā,laiputekļsūcēja caurulenetraucētuapakšējāasmensaizsarga pārvietošanosvaizāģēšanasprocesu ! neizmantojietputekļsūcēju,apstrādājotmetālu

• Instrumenta darbināšana - ievietojiet akumulatoru - vienmēr stingri satveriet rokturi C - uzsākot zāģēšanu, novietojiet instrumenta pamatnes priekšējo daļu uz zāģējamā priekšmeta virsmas ! nodrošiniet,laipirmsripzāģaieslēgšanasasmens 3 Pirms ekspluatācijas izlasiet instrukciju rokasgrāmatu 4 Ja akumulators tiks dedzināts, tas eksplodēs, tāpēc nekādā gadījumā to nededziniet 5 Uzglabājiet instrumentu/lādētāju/akumulatoru vietā, kur temperatūra nepārsniedz 50 °C 6 Neizmetiet elektroiekārtas un baterijas kopā ar sadzīves atkritumiem LIETOŠANA

• Akumulatora uzlādēšana ! izlasietlādētājakomplektāiekļautosdrošas lietošanasnoteikumusunnorādījumus

• Akumulatora izņemšana/ievietošana 2

• Akumulatora uzlādes statusa indikators 7 - lai noskaidrotu akumulatora uzlādes līmeni 7a, nospiediet akumulatora līmeņa rādītāja pogu AB ! japēcAB7bpogasnospiešanassākmirgot akumulatoraindikatoraapakšējaislīmenis,tas nozīmē,kaakumulatorsirtukšs ! japēcpogasAB 7cnospiešanassākmirgot 2akumulatoraindikatoralīmeņi,tasnozīmē, kaakumulatorsneatrodaspieļaujamajādarba temperatūrasdiapazonā

• Gaismas indikators T 8 Kad instruments sāk darboties, automātiski iedegas LED gaisma ! LEDgaismaisākotmirgot,tiekaktivizēta akumulatoraaizsardzība(skatītzemāk)

• Akumulatora aizsardzība Instruments tiek tūlīt izslēgts vai arī to nav iespējams ieslēgt, ja - pārāklielaslodze -> samaziniet slodzi un ieslēdziet instrumentu no jauna - akumulatoratemperatūrairārpusatļautādarba diapazonano-20līdz+50°C --> nospiežot pogu AB 7c, sāk mirgot akumulatora 2 līmeņu rādītāja iedaļas; pagaidiet, līdz akumulatora temperatūra atkal ir atļautajā darba diapazonā - akumulatorsirgandrīztukšs(aizsardzībaipret pilnīguizlādi) --> nospiežot pogu AB, akumulatora līmeņa rādītājā ir attēlota zemākā akumulatora līmeņa rādītāja iedaļa vai mirgojoša zemākā akumulatora līmeņa rādītāja iedaļa UB; uzlādējiet akumulatoru ! pēcinstrumentaautomātiskasizslēgšanās nedrīkstspiestieslēgšanasunizslēgšanasslēdzi, jotāvarsabojātakumulatoru

• Zāģa asmens uzstādīšana 2 ! izņemietnoinstrumentaakumulatoru - Paņemiet no glabātuves B sešstūra atslēgu - nospiediet darbvārpstas bloķēšanas pogu F un turiet to, kamēr izskrūvējiet asmens bultskrūvi AA, pagriežot uzgriežņatslēgu PULKSTEŅRĀDĪTĀJA KUSTĪBAS VIRZIENĀ (= tajā pašā virzienā, kā to norāda uz zāģa asmens attēlotā bultiņa) ! darbvārpstasksējošopoguFdrīkstnospiest tikaitad,kadinstrumentsatrodasmierastāvoklī - atlaidiet ksējošo pogu F - noņemiet atloku Z ! nodrošiniet,laiabupaplākšņunoturvirsmasX būtunevainojamitīrasunbūtuvērstaspretzāģa asmeni - lietojot sviru S, atveriet apakšējo asmens aizsargu W156 - ripzāģa asmenim ieejot apstrādājamajā materiālā, atlaidiet sviru S ! nekadnevelcietinstrumentuatpakaļvirzienā

• Liela izmēra paneļu zāģēšanau - atbalstiet priekšmetu zāģējuma vietas tuvumā, novietojot to uz grīdas vai darbgalda ! iestādietvēlamozāģēšanasdziļumuartādu aprēķinu,laiasmensizietucaurizāģējamajam priekšmetam, bet neskartu virsmu, uz kuras balstāsapstrādājamaispriekšmets - ja nepieciešamo griezuma platumu nav iespējams nodrošināt ar paralēlo vadotni, iespīlējiet vai pienaglojiet uz zāģējamā priekšmeta virsmas plakanu koka līsti, ko zāģēšanas laikā izmantot kā vadotni, virzot gar to pamatnes kreiso malu i

• Papildu informāciju skatīt tīmekļa vietnē www.skil.com APKOPE/SERVISS

• Šis instruments nav paredzēts profesionālai lietošanai.

• Vienmēr uzturiet instrumentu tīru (īpaši ventilācijas atveres N) ! pirmstīrīšanasizņemietnoinstrumenta akumulatoru

• Vienmēr raugieties, lai vieta ap apakšējo aizsargu W 2 būtu tīra (savāciet putekļus un skaidas, tos aizpūšot prom ar saspiestu gaisu vai saslaukot ar slotu)

• Pēc ripzāģa lietošanas nekavējoties attīriet tā asmeni (īpaši no sveķiem un līmes paliekām)

• Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, instruments tomēr sabojājas, tas jānogādā remontam rmas SKIL pilnvarotā elektroinstrumentu remonta darbnīcā. - nogādājiet instrumentu neizjauktā veidā kopā ar iegādes dokumentiem tuvākajā tirdzniecības vietā vai rmas SKIL pilnvarotā pēciegādes apkalpošanas un remonta iestādē (adreses un instrumenta apkalpošanas shēma ir sniegta interneta vietnē www.skil.com)

• Ievērojiet, ka garantijā neietilpst pārslodzes vai nepareizas instrumenta ekspluatācijas izraisītie bojājumi (SKIL garantijas noteikumus skatiet www.skil.com vai vērsieties pie izplatītāja)

APKĀRTĒJĀSVIDESAIZSARDZĪBA

• Neizmetiet elektroiekārtas, baterijas, piederumus un iesaiņojuma materiālus sadzīves atkritumos (tikai ES valstīm) - saskaņā ar Eiropas Savienības direktīvu 2012/19/ ES par nolietotajām elektriskajām un elektroniskajām iekārtām un tās atspoguļojumiem nacionālajā likumdošanā, nolietotās elektroiekārtas ir jāsavāc, jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā - Simbols 6 atgādina par nepieciešamību tos likvidēt videi nekaitīgā veidā. ! !pirmsakumulatorautilizācijastākontakti jāaplīmēarizolācijaslenti,lainepieļautu īssavienojumarašanosstarptiem

• Veicot mērījumus atbilstoši EN62841, šī instrumenta skaņas spiediena līmenis ir 96 dB(A) un skaņas zobinepieskartoszāģējamajampriekšmetam - ieslēdziet instrumentu, vispirms nospiežot pogu E (= drošības slēdzis bez ksācijas) un pēc tam nospiežot slēdzi D ! kontaktējietinstrumentaasmeniarzāģējamo priekšmetutikaipēctam,kadtāasmensgriešanās ātrumsirsasniedzisnominālovērtību - ripzāģa apakšējais asmens aizsargs W atveras automātiski, asmenim ieejot zāģējamajā priekšmetā (asmens aizsargs jāatver ar sviras S palīdzību tikai sevišķos gadījumos, piemēram, veicot zāģēšanu ar asmens iegremdēšanu) ! nemēģinietdarbinstrumentampiemērotspēku (piemērojietviegluunnepārtrauktuspiedienu,lai izvairītosnoasmensgalupārkaršanas) ! darbalaikāvienmērturietinstrumentuaiz noturvirsmas(ām) - pabeidzot zāģēšanu, izslēdziet instrumentu, atlaižot slēdzi D ! pirmsinstrumentapacelšanasnozāģējamā priekšmetanogaidiet,līdztāasmenspilnīgi apstājas PRAKTISKI PADOMI

• Vienmēr pavērsiet apstrādājamā priekšmeta labo pusi uz leju, tādējādi nodrošinot minimālu šķelšanos kokmateriālu un tiem līdzīgu materiālu zāģēšanas laikā.

• Būtībā zāģēšanas veiktspēja un griešanas kvalitāte ir atkarīga no zāģa asmens stāvokļa un zobu skaita.

• Izmantojiet tikai asus zāģēšanas asmeņus, kas ir piemēroti zāģējamajam materiālam r - izmantojiet rūdīta tērauda zāģa asmeni AC 2 koka, alumīnija, plastmasas un cita slāņainas koksnes materiāla zāģēšanai - izmantojiet dimanta ripu AD 2 keramikas un īžu griešanai - zāģa asmeņi ar cietmetāla zobiem Y 2 saglabā darbam nepieciešamo asumu līdz 30 reizēm ilgāk, nekā parastā tipa zāģa asmeņi

• Paralēlā vadotne J t - ir paredzēta precīzu zāģējumu veidošanai paralēli zāģējamā priekšmeta malai - ievietojiet caur spraugām pamatnes priekšējā galā - Paralēlās vadotnes stāvokļa regulēšana - izmantojot sešstūra atslēgu A, atskrūvējiet skrūvi K - noregulējiet vēlamo zāģēšanas platumu, izmantojot paralēlās vadotnes skalu (izmantojiet zāģējuma līnijas indikatoru L kā atsauci 0 punktam) - pievelciet skrūvi K

• Zāģēšana ar iegremdēšanu y - iestādiet vēlamo zāģēšanas dziļumu - nolieciet instrumentu uz priekšu, zāģējuma līnijas indikatora L jāatbilst uz detaļas atzīmētajai vēlamajai griezuma līnijai - lietojot sviru S, atveriet apakšējo asmens aizsargu W - ieslēdziet ripzāģi un tuviniet tā rotējošo asmeni zāģējamā priekšmeta virsmai, laižot lejup instrumenta aizmugurējo daļu un izmantojot tā priekšējo daļu kā atbalsta punktu - pakāpeniski iegremdējiet ripzāģa asmeni zāģējamajā priekšmetā un vienlaikus sāciet virzīt instrumentu uz priekšu zāģējuma virzienā157 T LED lemputė U Rankenėlė pjovimo kampui nustatyti V Pjovimo kampo žymeklis W Apatinė apsauga X Prispaudimo plokštuma Y Pjovimo diskas su kietlydinio dantukais Z Jungė AA Disko varžtas AB Baterijos įkrovos lygio indikatoriaus mygtukas AC Grūdinto plieno pjovimo diskas AD Deimantinis diskas SAUGA

✱ kokmateriālu zāģēšana < 2,5 m/s

✱ metāla griešana < 2,5 m/s

• Vibrācijas līmenis ir noteikts, izmantojot standartā EN 62841 paredzēto procedūru; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērķiem - instrumenta izmantošana citiem mērķiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt kopējo vibrācijas iedarbības pakāpi - laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču darbs ar to nenotiek, var ievērojami samazināt kopējo vibrācijas iedarbības pakāpi, samazinot iedarbības līmeni ! pasargājietsevinovibrācijasiedarbības,veicot instrumentauntāpiederumutehniskoapkopi, novēršotrokuatdzišanuunpareiziorganizējot darbu
