Tipo de produto	Serra circular sem fio
Marca	Skil
Modelo	3540 CA
Tipo de motor	Sem escovas
Diâmetro da lâmina	115 mm - 120 mm
Furo da lâmina	9,5 mm
Profundidade de corte máx.	41 mm
Ângulo de corte	0° - 45°
Materiais de corte	Madeira, MDF, compensado, alumínio, placas, pedra, plástico
Alimentação	Bateria de íon-lítio (compatível com BR1*31***)
Carregador compatível	SKIL CR1*31***
Tensão da bateria	Não especificada (tip. 18 V ou 20 V)
Iluminação LED	Sim, automática
Aspiração de pó	Sim, com adaptador
Guia paralelo	Sim, ajustável
Indicador de linha de corte	Sim, para cortes a 0° e 45°
Travamento do eixo	Sim, para troca de lâmina
Proteção da bateria	Sim (sobrecarga, temperatura, descarga)
Manutenção	Limpar as aberturas de ventilação e o carter inferior regularmente
Capacidade de reparo	Serviço de assistência autorizado SKIL
Acessórios fornecidos	Lâmina de metal duro, lâmina de aço temperado, disco diamantado, chave hexagonal, guia paralelo, adaptador de aspirador

Perguntas frequentes - 3540 CA SKIL

Como trocar a lâmina da serra?

Remova a bateria. Use a chave hexagonal para desapertar o parafuso da lâmina no sentido horário. Pressione o botão de travamento do eixo. Remova a flange e a lâmina usada. Monte a nova lâmina orientando os dentes no mesmo sentido da seta no carter. Recoloque a flange e aperte o parafuso 1/8 de volta para trás após o travamento.

Como ajustar a profundidade de corte?

Solte o botão de ajuste de profundidade. Levante ou abaixe a base até a profundidade desejada (0-41 mm) usando o indicador de profundidade. Aperte o botão. A lâmina não deve ultrapassar mais de 3 mm abaixo da peça.

Como ajustar o ângulo de corte?

Solte o botão de ajuste de ângulo. Incline a ferramenta até o ângulo desejado (0° a 45°) ajudando-se pelo indicador. Aperte o botão. A profundidade de corte real difere em corte angular.

O que fazer se a bateria não carregar?

Verifique se a bateria está na faixa de temperatura permitida (4-40°C em carga). Se 2 LEDs piscarem após pressionar o botão indicador, a bateria está fora da faixa. Aguarde até que retorne à temperatura ambiente. Se o problema persistir, use apenas o carregador SKIL CR1*31*** adequado.

Como usar o guia paralelo?

Insira o guia nas ranhuras na frente da base. Solte o parafuso de ajuste com a chave hexagonal, ajuste a largura de corte desejada na escala (usando o indicador de linha de corte como referência zero) e aperte o parafuso.

O que fazer em caso de contragolpe?

Segure firmemente a serra, posicione seu corpo de um lado da lâmina. Se a lâmina prender, solte o interruptor e mantenha a serra imóvel até a parada completa. Nunca retire a serra em movimento. Use lâminas afiadas e apoie peças grandes para evitar o pinçamento.

Como limpar a ferramenta?

Remova a bateria. Limpe as aberturas de ventilação e a área ao redor do carter inferior com ar comprimido ou uma escova. Limpe a lâmina após cada uso, especialmente se cortou resina.

Quais lâminas usar para diferentes materiais?

Use a lâmina de aço temperado (AC) para madeira, alumínio, plástico e painéis laminados. Use o disco diamantado (AD) para cerâmica e placas. As lâminas de metal duro (Y) oferecem vida útil 30 vezes maior.

Como usar o dispositivo de aspiração?

Conecte a mangueira do aspirador ao adaptador fornecido (H). Não deixe a mangueira atrapalhar o carter inferior. Não use o aspirador ao cortar metais.

O que significa o piscar do LED?

Se o LED piscar durante o uso, a proteção da bateria está ativada. Pode ser devido a sobrecarga (reduza a carga), temperatura fora da faixa (aguarde o retorno a -20°C a +50°C) ou bateria fraca (recarregue-a).

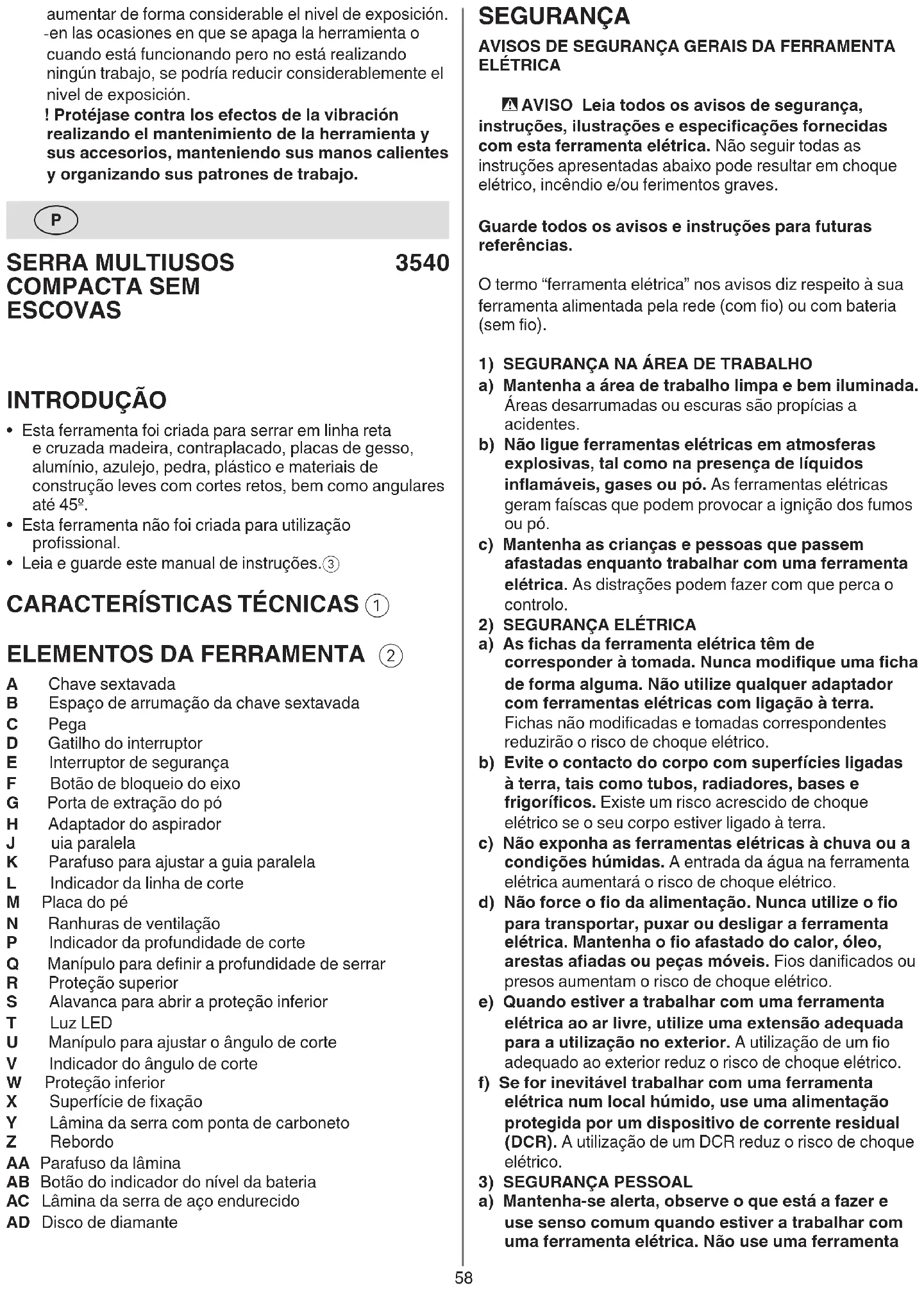

MANUAL DE UTILIZADOR 3540 CA SKIL

• Esta ferramenta foicriada para serrar em linha retae cruzadamadeira,contraplacado,placasde gesso, aluminio, azulejo,pedra, plastico e materiais de construcao leves com cortes retos,bem como angulares até 45°
• Esta ferramenta não foi criada para'utilisation profissional.
  Leia e guarde estemanual de instruções.③

CHARACTERISTICAS TECNICAS ①

ELEMENTOS DA FERRAMENTA ②

A Chave sextavada
B Espaço de arrumaçao da chave sextavada
C Pega
D Gatilho do interruptor
E Interruptor de segurarca
F Botao de bloqueio do eixo
G Porta de extração do pó
H Adaptador do aspirador
J uia paralela
K Parafuso para ajustar a guia paralela
L Indicador da LINHA de corte
M Placa do pé
N Ranhuras de ventilacao
P Indicador da profundidade de corte
Q Manipulo para definir a profundidade de serrar
R Proteção superior
S Alavanca para abrir a protecao inferior
T LuzLED
U Manipulo para ajustar o angulo de corte
V Indicador do angulo de corte
W Proteção inferior
X Superficie de fixacao
Y Lamina da serra com ponta de carboneto
Z Rebordo
AA Parafuso da lamina
AB Botão do indicator do nível da bateria
AC Lámina da serra de aço endurecido
AD Disco de diamante

SEGURANÇA

AVISOS DE SEGURANÇA GERAIS DA FERRAMENTA ELETRICA

AVISO Leia todos os avisos de segurar, instruções, ilustrações e espécificações fornecidas com esta ferramentaétrica. Não seguir todas as instruções aparecidas abaixo pode resultar em何时queétrico, incendió e/ou ferimentos graves.

Guarde todos os avisos e instruções para futuras referências.

O termo "ferramenta eletrica" nos avisos diz respeito à sua ferramenta alimentada pela rede (com fio) ou com bateria (sem fio).

1) SEGURANÇA NA ÁRÉA DE TRABALHO
a) Mantenha a area de trabalho limpa e bem iluminada. Areas desarrumadas ou escuras são propécias a acidentes.
b) Não ligue ferramentas elétricas em atmosaleras explosivas, tal como na presence de liquidos inflamáveis, gases ou po. As ferramentas elétricas germais fáscas que podem provocar a ignião dos fumos ou po.
c) Mantenha as crianças e pessoas que passuem afastadas quando travaçhar com uma ferramentaétrica. As distrações podem fazer com que perca o controlo.
2) SEGURANCA ELETRICA
a) As fichas da ferramenta eletrica tem de corresponder à tomada. Nunca modifie uma ficha de forma alguma. Não utilize qualquer adaptor com ferramentas eletricas com ligação à terra. Fichas não modificadas e tomadas correspondentes reduzirão o risco deCHOque eletrico.
b) Evite o contacto do corpo com superficies ligadas à terra, tais como tubos, radiadores, bases e frigoríficos. Existe um risco acrescido de如何去电解ico se o seu corpo estiver ligado à terra.
c) Não exponha as ferramentas eletricas à chuva ou a condições humidas. A entrada da água na ferramenta eletrica AUGMENTAR o risco deCHOQUE electrolyTICO.
d) Não force o fio da alimentação. Nunca utilize o fio para transporte, puxar ou desiguar a ferramentaétrica. Mantenha o fio afastado do calor, oleo,arestas afiadas ou peças moveris. Fios danificados ou presosDSPAMORISCO
e) Quando estiver a trabalho com uma ferramenta eletrica ao ar livre, utilize a extensao adequada para a utilização no exterior. A'utilização de um fio adequado ao exterior reduz o risco deCHOque eletrico.
f) Se for inevitavel trabajo com uma ferramenta eletrica num local humido, use a alimentacao protegida por um dispositivo de corrente residual (DCR). Autilização de um DCR reduz o risco deCHOque eletrico.
3) SEGURANCA PESSOAL
a) Mantenha-se alerta, observe o que está a fazer e use senso comum quando estiver a trabalho com uma ferramenta eletrica. Não use uma ferramenta

elétrica quando estiver cansado ou sob oefeito de drogas, alcool ou medicação. Ummomento de falta de atençao quando工作的a com ferramentas elétricas pode resultar em ferimentos graves.

b) Use equipamento pessoal de proteção. Use sempre proteção ocular. O equipamento de segança, tal como máscara respiratória, calculado de segança antiderrapante, capacete de segança ou proteção auditiva, utilizes nas condições adequadas reduzirá a hipôtese de ferimentos.
c) Evite ligações sem intenção. Certifique-se de que o interruptor se encontra na posicao de desligado antes de ligar a fonte de energia e/ou à bateria ao agarrar ou transporte a ferramenta. Transportar ferramentas electrolyicas com o seu dedo no interruptor ou fornecer energia a ferramentas electrolyicas que tenham o interruptor na posicao de ligado convidia a acidentes.
d) Retire qualquer chave de ajuste ou chave de fendas antes de ligar a ferramenta eltrica. Uma chave de porcas ou uma chave deixada ligada a uma peça rotativa da ferramenta eltrica pode provocar ferimentos.
e) Não se estique. Mantenha sempre a base e o equilibrio adequados. Isso proporciona um melhor controlo da ferramenta eletrica em situações inesperadas.
f) Mantenha o seu Cableo e roupa afastados das peças moveris. Roupas largas, joias ou cableo comprido podem ser apanhados pelas peças em movimento.
g) Se foram fornecidos dispositivos para a ligação de extração de pó e faculdades de recolha, certificado de que estou ligados e de que são devidamente realizados. Autilização da recolha do pó pode reduzir os perigos relacionados com o pó.
h) Não permita que a familiarização ganha com a'utilisation de ferramentas o torno mais complacenté e ignore os princípios de segurar da ferramenta. Uma ação descuidada pode causar graves ferimentos numa fração de segundo.
4) UTILIZACAO E CUIDADOS DA FERRAMENTA ELETRICA
a) Não force a ferramentaétrica. Utilize a ferramentaétrica correta para a sua aplicação. A ferramentaétrica correta fara o trabalho melhor e de forma mais segura ao ritmo para o qual foi concebida.
b) Não utilize a ferramenta eletrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada.
c) Desligue a ficha da alimentacao e/ou retire a bateria da ferramenta eltrica, se amovivel, antes de fazer quaisquer ajustes, mudar de acessosrios ou armazenar a ferramenta eltrica. Tais medidas preventivas de seguranca reduzem o risco de ligar a ferramenta eltrica acidentalmente.
d) Guarde ferramentas elétricas sem cargo fora do alcance de crianças e não permita que pessoas estranhas às ferramentas elétricas ou a estas instruções travaitem com a ferramenta elétrica. As ferramentas elétricas são perigosas nas mãos de utilizesdores sem formaão.
e) Proceda à manutenção das ferramentasétricas e acessórios. Verifique desalinhamentos ou bloqueiros das peças moveris, peças partidas e

f) Mantenha as ferramentas de corte apiadas e limpas. Ferramentas de corte devidamente mantidas e com arestas de corte apiadas tem uma menor probabilitadede prender e são mais faceis de controlar.
g) Use a ferramenta eletrica, acessosórios e brocas, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e o trabalho a ser efetuado. Autilização da ferramenta eletrica para operações发展目标as daquelas para que foi criada pode dar origem a uma situação perigosa.
h) Mantenha as pegas e superficies de segurar secas, limpas e sem oleo ou gordura. Pegas e superficies de segurar escorregadas não permitem o manuseamento seguro nem o controlo da ferramenta em situacoes inesperadas.
5) UTILIZACAO E CUIDADOS DA FERRAMENTA COM A BATERIA
a) Recarregue apenas com o carregarador especialicoelo fabricante. Um carregarador que sera adequado a um tipo de bateria pode Criar um risco de incendio quando uso com othera bateria.
b) Use ferramentas eletricas apenas com as baterias especialmente designadas. Autilização de outras baterias pode Criar um risco de ferimentos e incendio.
c) quando não uso a bateria, mantenha-a afastada de outros objetivos de metal, como clipes de papel, moedas, chaves, pregos, parafusos ou outros pequenos objetivos de metal que possam fazer a ligaçao entre osinous terminais. Colocar os terminais da bateria em curto-circuito pode dar origem a queimaduras ou fogo.
d) Sob condições abusivas, pode ser ejetado liquido da bateria; evite o contacto. Se ocorro um contacto acidental, lave com água abundante. Se o liquido entra em contacto com os olhos, procure ajuda médica. O liquido ejetado da bateria pode provocar irritação ou queimaduras.
e) Não use a bateria nem a ferramenta se estiverem danificadas ou modificadas. Baterias danificadas ou modificadas podem estarar comportamentos imprevisíveis, dando origem a fogo, explosão ou risco de lesões.
f) Não exponha a bateria ou a ferramenta ao fogo ou temperatura excessiva. A exposicao ao fogo ou a temperatas acima dos 130°C pode causar uma explosao.
g) Siga todas as instruções de corregamento e não corregue a bateria nem a ferramenta a uma temperatura fora dos parâmetros especializados nas instruções. Carregar incorretamente ou a temperatas para dos parâmetros especializados pode danificar a bateria eLERMatar o risco de fogo.
6) REPARACAO
a) A reparacao da sua ferramenta eletrica devera ser sempre efetuada por pessoas qualificadas, utilizing apenas peças sobresseentes identicas. Isso garanthe que a segurarca da ferramenta eletrica e

mantida.

b) Nunca tente reparar uma bateria danificada. A reparação das baterias é deverá ser efetuada pelo fabricante ou por um reparador autorizzato.

INSTRUÇÉS DE SEGURANÇA PARA SERRAS CIRCULÁRES

a) PERIGO: Mantenha as mãos afastadas da area de corte e da lâmina. Se ambas as mãos estiverem a segurar a serra, não serão cortadas pela lâmina.
b) Não se estique por baixo da peg a ser trabalhada. A proteção não o protege da lamina por baixo da peg a ser trabalhada.
c) Ajuste a profundidade de corte para a grossura da peça a ser travahada. Só deverá ser visível menos de um dente completeness do lamina por baixo da peça a ser travahada.
d) Nunca segure a peça a ser trabalhada com as mãos ou entre as pernas durante o corte. Fixe a peça a ser trabalhada numa plataforma estável. É importante suportar a peça corretramente, para minimizar a exposicao do corpo, lamina presa ou perda de controlo.
e) Secure a ferramenta apenas atraves das superficies isoladas quando executar una operacaoonde a ferramenta de corte possa entrada em contacto com cabos electricos escondidos. Ocontacto com um cabo "vivo" fara com que as peças de metal expostas da ferramenta de corte deem umCHOque ao operador.
f) quando rasgar, use sempre umaVEDAÇÃO ou uma guia direita para extremidades. Isto melhor a precisão de corte e reduz a hipôtese da lamina se prender.
g) Use sempre láminas com o tamanho e a forma correiros (em diamante ou redonda) dos orificios. As láminas que não sirvam no material de montagem da lâmina funciona am descentradas, causando a perda de controlo.
h) Nunca use anilhas ou parafusos da lamina danificados ou incorretos. As anilhas e parafusos da lamina foram criados especialmente para a sua serra, para um desempenho o tempo e um funcionaamento seguro.

-O ressalto é uma reação subita de uma lamina presa ou desalinhada, fazendo com que uma serra descentrolada levante e saia da peça a ser tratalhada em direção ao operador.
-Quando a lâmina fica presa no entalhe, pára e a reação do motor faz com que a união se dirija rapidamente em direção ao operador.
-Se a lamina ficar torcida ou desalinhada no corte, os dentes na extremidade traseira da lamina pode entrar na superficie superior da madeira, fazendo com que a lamina saia do entalhe e salte em direcao ao operador.

O ressalto é o resultado de uma'utilisation ou condições inadequadas ou incorretas da serra e pode ser évitado tomando as devidas precauçõespresentadas abaixo.

a)Segure bem a serra e coloque os braços de modo a resistir as forças de um ressalto. Coloque o corpo para um dos lados da lamina,mas não em LINHA com a lamina.Oressalto pode fazer com que a serra salte paraTRS,mas os ressaltos poder ser controlados pelo operador,se forem tomas as devidas medidas de precauacao.
b) Quando a lamina fica presa, ou quando interromper um corte por qualquer razao, liberte o gatilho e segure a serra sem movimento no material, ate que a lamina pare por completeness. Nunca tente retiring a serra da peça ou puxar a serra paraTRS enquanto a lamina ainda estiver em movimento, caso contrario, pode ocorro um ressalto.Verifique e tome ações corretivas para eliminar a causa da lamina presa.
c) Quando voltar a ligar uma serra na peça a ser travahada, centre a lamina da serra no entalhe, de modo a que os dentes da serra não fiquem presos no material. Se a lamina da serra prender, pode subir ou ressaltar da peça a ser travahada quando voltar a ligar a serra.
d) Suporte paineis grandes para minimizar o risco de prisão da lâmina e de ressaltos. Os paineis grandes tendem a afundar no seu OWNIO peso. Os suportes tem de ser colocados por baixo do pail em ambos os lados, perto da LINHA de corte e perto da extremidade do pail.
e) Não use lâminas gastas ou danificadas. Lâminas gastas ou mal colocadas produzem um entalhe curto, causando fricção excessiva, Prismão da lâmina e rassaltos.
f) As alavancas de fixação e ajuste da esquadria falsa e profundidade da lamina tem de ser apertadas e fixadas antes de efetuar o corte. Se o ajuste da lamina se mover durante o corte, pode fazer a prisão eressalto da lamina.
g) Tenha muito cuidado quando serrar em paredes existentes ou noutras areas ocultas. A lamina saliente pode cortar objetivos que podem causar um ressalto.

Função da proteção inferior

a) Verifique a proteção inferior quanto a um fecho adequado antes de cada utilização. Não utilize a serra se a proteção inferior não se mover livrente e não se fechar instantanamente. Nunca fixe nem ate a proteção inferior na posicao aberta. SeDEXIAR CAIR ACIDENTALMENTA A Serra, A proteção inferior pode ficar dobrada. Levante a proteção inferior com a pegao retraitel e certificque-se de que se move livrente e não toca na lamina ou em qualquer outras parte, em todos os angulos e profundidades de corte.
b) Verifique o functiimento da mola da protecao inferior. Se a protecao e a mola nao funcionarem corretamente, tem de ser reparadas antes da utilizaao. A protecao inferior pode functional lentamente devido as peças danificadas, depositos colantes ou a accumulacao de lixo.
c) A proteção inferior pode ser retraída manualmente apenas para cortes especialis, como "cortes de imersão" ou "cortes compostos". Levante a proteção inferior retrainho a pegá e, mal a lamina entre no material, tem de libertar a proteção inferior. Para qualquer outras tipo de serragem, a proteção inferior

deverá的功能ar automaticamente.

d) Verifique sempre se a proteção inferior está a cobrir a lámina antes de colocar a serra em baixo no banco ou no chão. Uma lámina desprotegida e descida pode fazer com que a serra retrocada, cortando o que quer que se meta no caminho. Tenha cuidado com o tempo que a lámina leva a parar après dekirar de premir o interruptor.

AVISOS ADICIONAIS DE SEGURANCA

GERAL

• Esta ferramenta não deverá ser realizada por pessoas com menos de 16 anos.
• Esta ferramenta não é adequada para cortes molhados.
• Não travaque em materiais que contenham amIENTo (o amIENTo é considerado cancerígeno).
• As poeiras de materiais como tintas com chumbo, determinadas espécies de madeiras, minerais e metais podem ser prejudiciais (o contacto ou a inalação dessa poeira pode causar reações alergicas e/ou doengas respiratorias no operador ou assistentes); utilize uma mascara antipoeira e travaile com um dispositivo de EXTRAÇÃO de poeiras quando for possivel ligar.
• Determinados temas de poeiras está classificadas como cancerígenos (como poeira de faia e carvalho) especialmente junto com aditivos para tratamento de madeiras. Utilize uma máscara antipoeira e travaile com um dispositivo de EXTRAÇÃO de poeiras quando for possível ligar.
• Siga as normas{nacionaisreferentesa poeiraspara os materiais com quepretendetrabalhar.
• Não use esta serra juntamente com uma mesa da serra.
• Retire sempre a bateria da ferramenta antes de efetuar quaisquer ajustes ou mudar de acessórios.

ACESSORIOS

• A SKIL apenas pode asseguar um funciona sem defeitos da ferramenta quando utilizescessórios originais.
• Use aparas lâminas da serra que correspondam aos dados tecnicos presentados nestas instruções de functimento, e que tenham sido testadas e assinaladas em conformidade com a EN 847-1, caso sejam previstas para madeira e materiais parecidos commadeira.
• Utilize apenas acessórios com uma velocidade admissível que corresponda, pelo menos, à velocidade mais elevada sem carga da ferramenta.
• Use apenas láminas da serra / discos de corte com um diamétro minimo de 115 mm, diamétro máximo de 120 mm e um orificio do eixo de 9,5 mm.
• Nunca use discos de rebarbar con esta ferramenta.
• Manuseie e guarde os acessórios com cuidado.
• Escolha a lamina de serra correta para o material a ser cortado.

ANTES DA UTILIZACAO

• Evite danos que possam ser causados por parafusos, pregos e outros elementos na sua pena a ser travahada. Retire-os antes de quando o trabalho.
• Retire os obstáculos por cima e por boa do caminho de corte antes de quando aURTAR.
  Fixe a peça a ser找工作 (uma peça a ser找工作 fixada num torno ou dispositivo de fixação está mais segura do que são segurar à mão).
• Use detetores adequados para encontrar linhas

utilarias ocultas, ou contacte a Empresa local da respetiva'utilidade para obter ajuda. Ocontacto com linhas elétricas pode dar origem a fogo ouCHOque elétrico; danificar uma tubagem do gás pode dar origem a explosão; penetrar um tubo da água pode causar danos patrimoniais ouchoque elétrico.

DURANTE A UTILIZACAO

• O[nível de ruido durante o trabalho pode exceder 85 dB(A). Use proteção auditiva.
• Nunca use a ferramenta sem o Sistema de proteção de segurança original.
• Não tenteURTAR peças extremamente preocupas.
• Não travaíme uma coisa por cima de si.
• No caso de obstrucao ou avaria mecanica ou eletrica, deslige imeditamente a ferramenta e retire a bateria.

DEPOIS DE UTILIZAR

• Quando pousar a ferramenta, deslige o motor e certifique-se de que todas as peças moveris estao completeness paradas
• Depois de desligar a sua serra circular, nunca aplicou forca para impederar a rotação da lamina da serra.

BATERIAS

• A bateria fornecida vem parcialmente carregada. Para garantir a capacidade completenessa da bateria, corregue por completing a bateria no carregarador antes de usar a sua ferramenta eletrica pela primaira vez.
• Use開放as seguides baterias e carregadores com esta ferramenta

-Bateria SKIL: BR131
-Carregador SKIL: CR131*

• Não use a bateria danificada. Esta deverá ser substituía.

• São desmonte a bateria.

• Não exponha a ferramenta/bateria à chuva.
• Temperatura ambiente permittida (ferramenta/carregador/bateria):

-A carregar: 4 - 40 °C
-Durante o lavoro: -20 - 50 °C
-Durante o armazenamento: -20 - 50 °C

EXPLICACAO DOS SIMBOLOS NA FERRAMENTA/BATERIA

③ Leia o manual de instruções antes da'utilisation.
As baterias poderexplodir quando atiradas para o fogo, por isso,nuncaqueimeuma bateria.
⑤ Guarde a ferramenta/carregador/bateria num local onde a temperatura não exceeda os 50°C .
⑥ Não elimine ferramentas electrolyicas juntamente com o lixo dométrico comum.

UTILIZACAO

• Carregar a bateria
  ! Leia os avisos de segurar e as instruções fornecidas com o carregarador.
• Remover/Instalar a bateria ②
• Indicador do nível da bateria ⑦ -Prima o botao do indicator do nivel da bateria AB para ver o atual nivel da bateria ⑦ a.

! quando o;nível mais boa do indicator da bateria而成ar a piscar antes premir o botao AB ⑦ b,a bateria está descarregada
! quando 2noxis do indicator da bateria
começarem a piscar après premir o botao AB ⑦c, a bateria nao se encontra dentro da temperatura
de funciona permittida

Luz LEDT⑧

A luz LED liga-se automaticamente quando a ferramenta começa a funciona.

! quando a luz LED começar a piscar rapidamente, a proteção da bateria é ativada (consulta abaixo).

• Proteção da bateria

A ferramenta desliga-se de repente ou é impossivel ligá-la quando

• ação é muito grande -> retire ação e Reinicie -a temperatura da bateria não se encontrar dentro do raio da temperatura de funciona permittida de -20 a +50 °C -> 2征求意见 do indicator do quando a bateria meça o piscar quando prime o botão AB 7c; espere que a bateria volta ao raio da temperatura de funciona permittida.

-a bateria está quase gasta (para proteger contra grandes descargas) -> é aparecido um baixo;nível da bateria ou a piscar no indicator do nível da bateria quando prime o botão AB;carregue a bateria.

! Não continue a premir o interruptor de ligar/ desligar antes a ferramenta se desligar automaticamente. A bateria pode ficar danificada.

Montagem da lamina da serra ②

! Retire a bateria da ferramenta.

-Retire a chave sextavada A do espaço de arrumacao B.

-Prima o botão de bloqueio do eixo F e mantenha-o premido quando retira o parafuso da lamina AA rodando a chave sextavada NO SENTIDO DOS PONTEiros DO RELOGIO (= na mesma direção que a seta impressa na lamina da serra).

! Prima o botão de bloqueio do eixo F apenas quando a ferramenta estiver parada.

-Liberte o botão de bloqueio do eixo F.

-Retire o rebordo Z.

! Certifique-se de que as superficies de fixacao X dos rebordos está perfeitamente limpas e viradas para a lamina.

-Abra a proteção inferior W com a alavanca S e mantenha-a aberta quando monta a lamina da serra com os dentes e a seta impressa virados na mesma direção que a seta da proteção superior.

-Liberte a protecao inferior W.

-Monte o rebordo Z.

-Prima o botão de bloqueio do eixo F e mantenha-o premido quando aperta o parafuso da lamina com a chave sextavada 1/8 de volta après o aperto com a mão (garante que a lamina da serra desliza quando encontrar resistência excessiva, reduzindo assim a sobrecarga do motor e ressaltos da serra).

-Liberte o botão de bloqueio do eixo F.

• Ajustar a profundidade de corte (0-41 mm) ⑨

• Para um corte com uma qualidade otima, a lamina da serra nãodeer passar dos 3 mm abaixo da pea a ser travahada.

-Levante/baixe o pé M até que a profundidade de corte desejada sera definida na escala usingo o indicator P.

-Incline a ferramenta até que o ángulo de corte seja definido na escala, usingo indicator V.

-Aperte o Manipulo U.

! quando efetuar cortes de esquadria, a profundidade de corte não corresponde ao valor na escala da profundidade de corte.

• Indicador da LINHA de corte L (1)

-Para orientar a ferramenta ao longo da LINHA de corte desejada assinalada na peça a ser trabalhada.

-Para um corte reto de 0° ou corte de esquadria falsa de 45° , use a respetiva LINHA indicatora.

! A parte larga do pédeerva assentar na parte suportada da peça a ser trabalhada.

! A largura de corte é determinada pela largura dos dentes da lamina e não pela largura da estrutura da lamina.

! Faça sempre um corte de teste para verficar a atual LINHA DE Corte.

• Aspiração do pô (12)

Para usar o aspirador

-Ligue a mangueira do aspirador ao adaptordo aspirador H.

! Nunca permita que a mangueira do aspirador interfira com a proteção inferior ou a operação de corte.

! Não use o aspirador quandoURTAR metal!

Utilizar a ferramenta

-Monte a bateria.

-Secure sempre a pega C firmamente.

-Coloque a ferramenta com a extremidade dienteira do pé plana na peça a ser trabalhada.

! Certifique-se de que os dentes da serra não está em contacto com a peça a ser realizada.

-Ligue a ferramenta premindo o Manipulo E (= o interruptor de seguranca que não pode ser bloqueado) e puxe o gatilho D.

! A ferramentadeervafunctionaravelocidade maximaantesdealaminaentrarnapeacaseretrabalhada.

-A proteção inferior W abre automaticamente quando a lámina da serra entra na coisa a ser realizada (abramanualmente a proteção inferior usinga alavanca Sapenas em cortes especialis, como cortes de imersão).

! Não force a ferramenta (faça uma pressão ligeira e continua para fazer o sobreaquecido das pontas da lámina).

! Durante o trabalho, segure sempre a ferramenta pelas和地区 de preensao.

-Apos terminator o corte, desligue a ferramenta libertando o gatilho D.

! Certifique-se de que a lamina parou por completeness, antes de levantar a ferramenta da peça a ser realizada.

CONSELHOS DE APLICAZão

• Vire sempre o lado bom da peça a ser realizada para boa, para garantir o minimo de lascas quando serran madeira e materiais parecidos commadeira.

• O desempenho do serrar e a qualidade de corte dependem essencialmente do estado e número de dentes da lamina da serra.

• Use aparas láminas com dentes afiados, adequada para o material a ser cortado ⑬

• Use lâminas de serra de aço endurecido AC ② para cortar madeira, alúnio, plácico e todo o tipo de MADEira laminada.

• Use discos de diamante AD ② paraURTAR ceramica e azulejos.

• As láminas com ponta de carboneto Y ② permanecem afiadas até 30 vezes mais tempo do que as láminas vulgares.

Guia paralela J 14

-Para fazer cortes precisos ao longo da extremidade de uma peça a ser realizada.

-Insira através das ranhuras na extremidade dianteira do pé.

Ajustar a guia paralela
-Desaperte o parafuso K using a chave sextavada A.
-Ajuste a largura de corte desejada using a escalá da guía paralela (use o indicator da LINHA de corte L como referencia 0).
-Aperte o parafuso K.

Corte por imersao 15

-Defina a profundidade de corte desejada.
-Incline a ferramenta para a frente com o indicator da LINha de corte L alinhado com a LINHA desejada de corte assinalada na peça a ser trabalhada.
-Abra a proteção inferior W com a alavanca S.
-Antes de a lamina entrada na peça a ser trabalhada, ligue a ferramenta e baixe gradualmente a extremidade traseira da ferramenta usingo a extremidade dianteira do pé como punto de dobradiça.

-Mova gradualmente a ferramenta para baixo e para arente.

-Mal a lamina entre no material, liberte a alavanca S.

! Nunca puxe a ferramenta paraTRS.

Cortar paineis grandes 16

-Suporte o paine perto do corte no chao, mesa ou bancada de travailho.

! Defina a profundidade de corte de modo aURTAR através do pail e não atraves do suporte.

-Caso a guia paralela não permita a largura de corte desejada, fixe ou pregue uma coisa de madeira reta na coisa a ser realizada como guia, e use o lado esquerdo do pe contra esta guia ⑦

• Para mais informações, consulte www.skil.com.

MANUTENÇA/REPARACAO

• Esta ferramenta não foi criada para'utilisation profissional.
• Mantenha sempre a ferramenta limpa (especialmente as ranhuras de ventilacao N).

! Retire a bateria da ferramenta antes de proceder à limpeza.

• Mantenha sempre a area em redor da protecao inferior W limpa (retire o po e lascas soprando com ar comprimido ou passando com uma escova).
• Limpe a lámina da serra imeditamente antes a'utilização (especialmente quando a resina e cola).
• Se a ferramenta falhar apesar dos cuidados de fabrico e procedimentos de teste, a reparacaodeer ser efetuada por um centro de reparacao pos-venda autorizo para ferramentas elétricas SKIL.

-Envie a ferramenta desmontada, juntamente com a prova de compra, para o seurepresentante ou punto de reparacao SKIL mais proximo (os endereços e也是非常 os esquemas de reparacao está listedos em www.skil.com).

• Tenha em conta que danos devido a sobrecarga ou

manuseamento inadequado da ferramenta não são abrangidos pela garantia (para saber as condições da garantia SKIL, consulte www.skil.com ou informe-se com o seu revendedor).

AMBIENTE

• Não elimine ferramentas eletricas, baterias, acessórios e embalagens juntamente com o lixo dométrico comum (apenas para paises da UE).

-Em conformidade com a Diretiva Europeia 2012/19/ CE relativa aoresiduos deequipamento eletrico eeletronomicerespetivaimplementacao em conformidade com as leis nationals, ferramentas electricas que tenham atingido o final do seu ciclo de vida devem ser recolhidas separatamente e entrega em instalacoes de reciclagem ambientalmente compativelis.

• O símbolo ⑥ serve para lembrar isto quando for necessária a eliminação.

! Antes da eliminação, proteja os terminais da bateria com fita resistente, para fazer um curto-circuito.

RUIDO/VIBRAÇÃO

• Medido de acordo com a EN 62841. O[nivel de pressão do som这其中a ferramenta é de 96 dB(A), e o[nivel de potência do som é de 107 dB(A) (incerteza K = 3 dB), e a vibração *(somavetorial das 3 direções; incerteza K = 1,5m / s²) .

*Cortar madeira < 2,5 m/s²

*Cortar metal < 2,5 m/s²

• O[nivel de emissão da vibração FOi medico de acordo com um teste padronizzato da norma EN 62841. Pode ser uso para comparar das ferramentas e como avaliação preliminar da exposicao à vibração quando usar a ferramenta para as aplicacoes mentionadas.

-Usar a ferramenta para differedes aplicacoes, ou com acessos differentes ou mal mantidos, pode fazer significativamente oivel de exposicao.
-As vezes que a ferramenta é desligada ou quando estiver a funcional, mas sem estar a efetuar o trabalho, pode reduzir significativamente oível de exposicao.

! Proteja-se dos efeitos das vibrações realizando a manutenção da ferramenta e dos seuas acessórios, mantendo as muitos quentes e organizando os seuis padrões de trabalho.

1

Sega multiuso compatta brushless

3540

INTRODUZIONE

g j 10 a.12 g, Lg j 11 j, j 12 a.12 o o o o o o o o o o o o o o o o o o o o o

joo 000000000000000000000000000000000000000000

1000000000000000000000000000

jIbIgIyIyIyIyIyIyIyIyIyIyIyIyIyIyIy

jIyJIOOosaiwglwiooWjolaiw

2000

15
