КОРИСНИЧКИ ПРИРАЧНИК 3540 CA SKIL

Со целосна одговорност изјавуваме, дека опишаните производи се во согласност со сите релевантни одредби на следните регулативи и прописи и се во согласност со следните норми. Техничка документација кај:

• Овој алат е наменет за надолжно и попречно сечење дрво, иверка, фурнир, алуминиум, плочки, камен, пластика и лесни градежни материјали со прави засеци, како и со аголни засеци до 45

• Овој алат не е наменет за професионална употреба.

• Внимателно прочитајте го и зачувајте го ова упатство за ракување.3 ТЕХНИЧКИПОДАТОЦИ1 ЕЛЕМЕНТИНААЛАТОТ2 A Хексагонален клуч B Лежиште за хексагонален клуч C Рачка D Прекинувач за активирање E Сигурносен прекинувач F Копче за заклучување на вретеното G Отвор за отстранување на прашината H Адаптер за правосмукалката

J Странична ограда K Завртка за прилагодување на странична ограда L Индикатор за подесување на линијата на сечењето M Ножна педала N Отвори за вентилација

P Индикатор за длабочината на сечењето Q Копче за одредување на длабочината на сечење R Горен штитник S Рачка за отворање на долниот штитник T ЛЕД-светилка U Регулатор за прилагодување на аголот за сечење V Индикатор за аголот на сечењето W Долен штитник X Површина за зафаќање Y Сечило на пила со карбиден врв Z Штитник AA Резе на сечилото AB Копче за индикаторот за нивото на батеријата AC Цврсто челично сечило на пилата AD Дијамантски диск

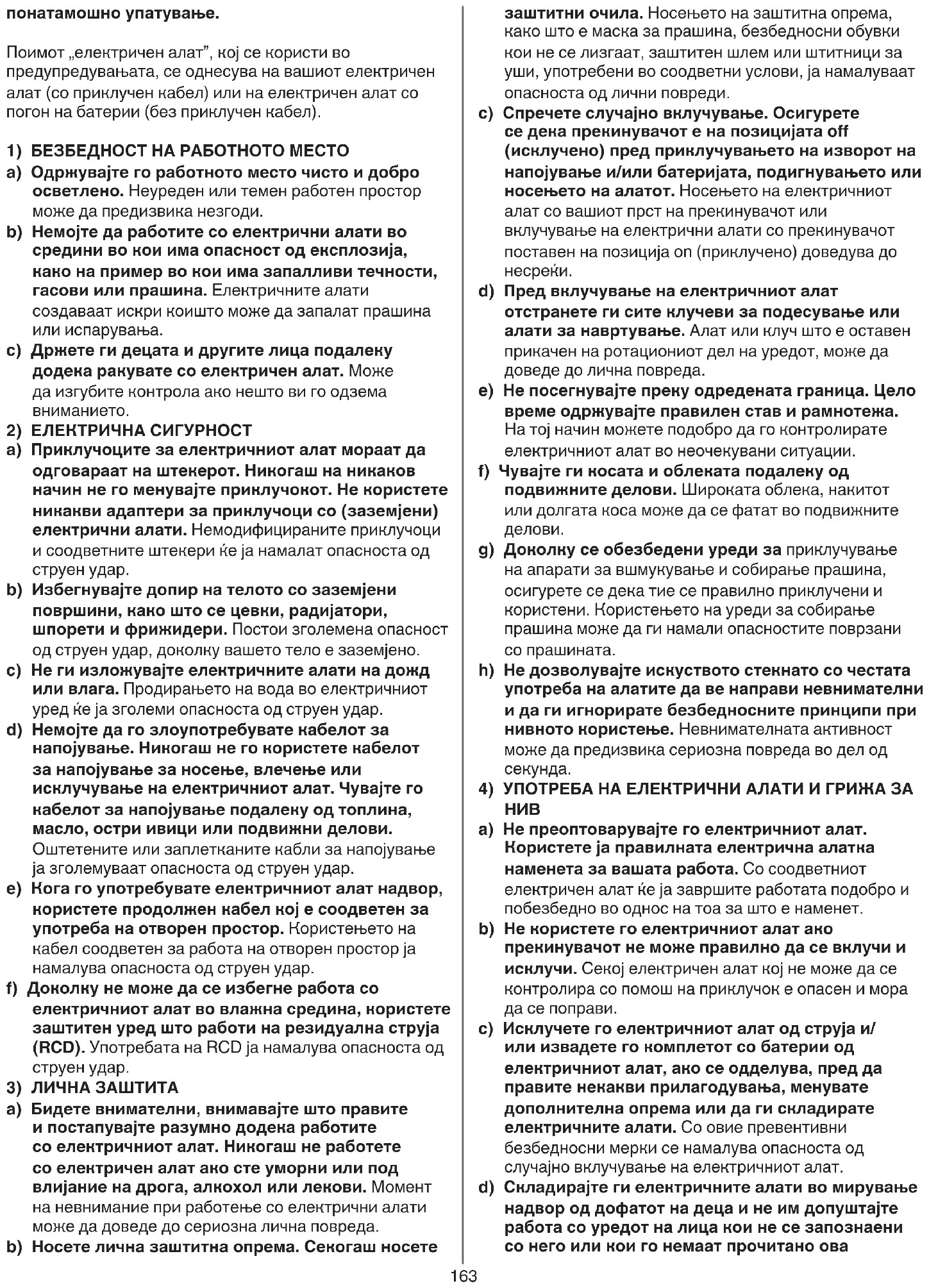

ОПШТИПРЕДУПРЕДУВАЊАЗАБЕЗБЕДНОСТНА ЕЛЕКТРИЧНИТЕАЛАТИ - ПРЕДУПРЕДУВАЊЕПрочитајтегисите безбедноснипредупредувања,упатства,сликии спецификацииштосеобезбедуваатсоовојалат. Непочитувањето на сите упатства подолу може да доведе до електричен удар, пожар и/или сериозна

Чувајтегиситепредупредувањаиупатстваза

d) Предвклучувањенаелектричниоталат отстранетегиситеклучевизаподесувањеили алатизанавртување. Алат или клуч што е оставен прикачен на ротациониот дел на уредот, може да доведе до лична повреда. e) Непосегнувајтепрекуодреденатаграница.Цело времеодржувајтеправиленставирамнотежа. На тој начин можете подобро да го контролирате електричниот алат во неочекувани ситуации. f) Чувајтегикосатаиоблекатаподалекуод подвижнитеделови. Широката облека, накитот или долгата коса може да се фатат во подвижните

g) Доколкусеобезбедениуредизаприклучување на апарати за вшмукување и собирање прашина, осигурете се дека тие се правилно приклучени и користени. Користењето на уреди за собирање прашина може да ги намали опасностите поврзани со прашината. h) Недозволувајтеискуствотостекнатосочестата употребанаалатитедавенаправиневнимателни идагиигнориратебезбедноснитепринципипри нивнотокористење.Невнимателната активност може да предизвика сериозна повреда во дел од

a) Непреоптоварувајтегоелектричниоталат. Користетејаправилнатаелектричнаалатка наменетазавашатаработа. Со соодветниот електричен алат ќе ја завршите работата подобро и побезбедно во однос на тоа за што е наменет. b) Некористетегоелектричниоталатако прекинувачотнеможеправилнодасевклучии исклучи. Секој електричен алат кој не може да се контролира со помош на приклучок е опасен и мора да се поправи. c) Исклучетегоелектричниоталатодструјаи/ илиизвадетегокомплетотсобатерииод електричниоталат,акосеодделува,предда правитенекаквиприлагодувања,менувате дополнителнаопремаилидагискладирате електричнитеалати. Со овие превентивни безбедносни мерки се намалува опасноста од случајно вклучување на електричниот алат. d) Складирајтегиелектричнитеалативомирување надвороддофатотнадецаинеимдопуштајте работасоуредотналицакоинесезапознаени сонегоиликоигонемаатпрочитаноова понатамошноупатување. Поимот „електричен алат”, кој се користи во предупредувањата, се однесува на вашиот електричен алат (со приклучен кабел) или на електричен алат со погон на батерии (без приклучен кабел).

1) БЕЗБЕДНОСТНАРАБОТНОТОМЕСТО

a) Одржувајтегоработнотоместочистоидобро осветлено. Неуреден или темен работен простор може да предизвика незгоди. b) Немојтедаработитесоелектричниалативо срединивокоиимаопасностодексплозија, каконапримервокоиимазапалливитечности, гасовиилипрашина. Електричните алати создаваат искри коишто може да запалат прашина или испарувања. c) Држетегидецатаидругителицаподалеку додекаракуватесоелектриченалат. Може да изгубите контрола ако нешто ви го одзема вниманието.

2) ЕЛЕКТРИЧНАСИГУРНОСТ

a) Приклучоцитезаелектричниоталатмораатда одговараатнаштекерот.Никогашнаникаков начиннегоменувајтеприклучокот.Некористете никаквиадаптеризаприклучоцисо(заземјени) електричниалати. Немодифицираните приклучоци и соодветните штекери ќе ја намалат опасноста од струен удар. b) Избегнувајтедопирнателотосозаземјени површини,какоштосецевки,радијатори, шпоретиифрижидери. Постои зголемена опасност од струен удар, доколку вашето тело е заземјено. c) Негиизложувајтеелектричнитеалатинадожд иливлага. Продирањето на вода во електричниот уред ќе ја зголеми опасноста од струен удар. d) Немојтедагозлоупотребуватекабелотза напојување.Никогашнегокористетекабелот занапојувањезаносење,влечењеили исклучувањенаелектричниоталат.Чувајтего кабелотзанапојувањеподалекуодтоплина, масло,остриивициилиподвижниделови. Оштетените или заплетканите кабли за напојување ја зголемуваат опасноста од струен удар. e) Когагоупотребуватеелектричниоталатнадвор, користетепродолженкабелкојесоодветенза употребанаотворенпростор. Користењето на кабел соодветен за работа на отворен простор ја намалува опасноста од струен удар. f) Доколкунеможедасеизбегнеработасо електричниоталатвовлажнасредина,користете заштитенуредштоработинарезидуалнаструја (RCD). Употребата на RCD ја намалува опасноста од струен удар.

a) Бидетевнимателни,внимавајтештоправите ипостапувајтеразумнододекаработите соелектричниоталат.Никогашнеработете соелектриченалатакостеуморниилипод влијаниенадрога,алкохолилилекови. Момент на невнимание при работење со електрични алати може да доведе до сериозна лична повреда. b) Носетеличназаштитнаопрема.Секогашносете164 надвородтемпературниотопсегнаведен воинструкциите. Неправилното полнење или полнењето на температура што е надвор од наведениот опсег, може да ја оштети батеријата и да ја зголеми опасноста од пожар.

a) Електричниоталатсервисирајтегокај квалификуванолицекоекористисамо идентичнирезервниделови.Со ова се обезбедува безбедно одржување на електричниот алат. b) Никогашнепоправајтегиоштетенитекомплети собатерии. Поправката на комплетите со батерии треба да ја врши само производителот или некој овластен сервис. БЕЗБЕДНОСНИУПАТСТВАЗАКРУЖНИПИЛИ Постапкизасечење a) ОПАСНОСТ:Држетегирацетеподалекуод областазасечењеиодсечилото. Ако двете раце ја држат пилата, не може да бидат исечени со

b) Непосегнувајтеподработнотопарче. Штитникот не може да ве заштити од сечилото под работното

c) Прилагодетејадлабочинатанасечењетона дебелинатанаработнотопарче. Под работното парче треба да се гледа помалку од цел забец на

d) Никогашнедржетегоработнотопарчево вашитерацеилипрекуногатадодекасечете. Прицврстетегоработнотопарченастабилна платформа. Важно е да имате стабилна потпора во текот на работата за да се намали изложување на телото, заглавување на сечилото или загуба на контролата. e) Држетегоелектричниотапаратзаизолираните површинизафаќањекогаизведуватеработи прикоиалатотзасечењеможедадојдево контактсоскриенижици. При контакт со жица под напон, назаштитените метални делови на електричниот алат исто така ќе бидат под напон и може да предизвикаат струен удар кај операторот. f) Принадолжносечење,секогашкористетеограда занадолжносечењеиливодилкасораменраб. Така ќе ја подобрите прецизноста на сечењето и ќе го намалите ризикот од заглавување на сечилото. g) Секогашкористетесечиласоправилна големинаиформа(дијамантнаспротикруг)на отворитезаприцврстување. Сечилата што не се совпаѓаат со монтажните елементи на пилата ќе се вртат ексцентрично, предизвикувајќи губење на контролата. h) Никогашнекористетеоштетениилинеисправни запчанициилирезињазасечилата. Запчаниците и резињата за сечила се посебно дизајнирани за вашата пила, заради оптимални перформанси и безбедност при ракување. Причинизаповратенудариповрзани предупредувања упатство.Електричните алати се опасни доколку со нив работат нестручни лица. e) Одржувајтегиелектричнитеалатии дополнителнатаопрема.Проверетедалиима изместувањеилизаглавувањенаподвижните делови,далинекоиделовисескршениилисе вонекојадругасостојбаштовлијаеврзработата наелектричниоталат.Акоеоштетен,однесете гоалатотнапоправкапреддагокористите. Многу несреќи се случуваат заради неодржуван електричен алат. f) Алатитезасечењеодржувајтегиостриичисти. Внимателно одржуваните алати за сечење со остри ивици помалку ќе се заглавуваат и полесно се контролираат. g) Електричниоталат,дополнителнатаопрема, работните алати итн., треба да ги користите според овие упатства, земајќи ги во предвид работните услови и работата која треба да се заврши. Употребата на електричниот алат за работи што се поинакви од неговата намена може да доведе до опасна ситуација. h) Одржувајтегирачкитеиповршинитезафаќање суви,чистиибезмаслоимастнанив. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во неочекувани ситуации.

a) Вршетеполнењесамосополначотштое пропишанодстрананапроизводителот. За полначот кој е соодветен за еден вид на батерии, постои опасност од пожар, доколку се употребува со други батерии. b) Користетегиелектричнитеалатисамосо посебноназначенибатерии. Користењето на било кои други батерии може да доведе до опасност од повреда и пожар. c) Когабатериитенесекористат,држетеги настранаодметалнипредметикакоштосе спајалицизахартија,парички,клучеви,клинци, наврткиилидруги,малиметалнипредмети коиможатдаспојатеденполсодруг. Краткиот спој на половите на батериите може да предизвика изгореници или пожар. d) Воусловиназлоупотребаможедадојдедо исфрлањенатечностодбатеријата;избегнувајте контакт.Акодојдедослучаенконтакт,измијтего местотосовода.Акотечностадојдевоконтакт соочите,дополнителнопобарајтеилекарска помош. Течноста која истекува од батеријата може да предизвика иритација или изгореници. e) Неупотребувајтекомплетсобатерииилиалат којштоеоштетенилиизменет. Оштетените или изменетите батерии можат да реагираат непредвидливо и да предизвикаат пожар, експлозија или опасност од повреда. f) Неизложувајтегокомплетотсобатерии илиалатотнаоганиливисокатемпература. Изложувањето на оган или температура над 130°C може да предизвика експлозија. g) Следетегиситеупатствазаполнењеине полнетегокомплетотсобатерииилиалатот165 заглавување и повратен удар. g) Обрнетеособеновниманиекогасечетесопилата вопостојниѕидовиилидругислепиобласти. Сечилото што произлегува може да пресече објекти коишто предизвикуваат повратен удар. Функцијанадолниотштитник a) Проверетедалидолниотштитникедобро затворенпредсекојаупотреба.Невклучувајте јапилатаакодолниотштитникнеседвижи слободноинесезатвораведнаш.Никогашне стегајтегоиливрзувајтегодолниотштитник воотворенаположба. Долниот штитник може да се свитка ако пилата случајно падне. Подигнете го долниот штитник со рачката за вовлекување и проверете дали се движи слободно и дали ги допира сечилото или некој друг дел по сите агли и длабочини

b) Проверетејаработатанапружинатанадолниот штитник.Акозаштитатаифедеротнеработат правилно,морадасесервисираатпред употребата. Долниот штитник може да работи бавно заради оштетени делови, гумени наслаги или наталожен отпаден материјал. c) Долниотштитникможедасевовлечерачно самозапосебнизасецикакоштосе„засеци соубод“и„сложенизасеци“.Подигнетего долниотштитниксорачкатазавовлекувањеи штомсечилотоќевлезевоматеријалот,долниот штитникморадасеослободи. За сите други видови на сечење, долниот штитник треба да работи автоматски. d) Секогашвнимавајтедолниотштитникдаго покрие сечилото пред да ја спуштите пилата на клупа или на подот. Незаштитениот раб на сечилото ќе доведе до повратен ’од на пилата, сечејќи се на патот. Внимавајте на времето коешто е потребно да застане сечивото откако ќе се отпушти прекинувачот. ДОПОЛНИТЕЛНИБЕЗБЕДНОСНИ ПРЕДУПРЕДУВАЊА

• Овој алат не треба да го користат лица под 16 години

• Овој алат не е подесен за сечење во присуство на

• Необработувајтеникаковматеријалкојсодржи азбест(азбестотважизапредизвикувачнарак)

• Прашината од материјали како боја која содржи олово, некои видови дрво, минерали и метали, може да биде штетна за здравјето (контактот со прашината или нејзиното вдишување може да предизвика алергиски реакции и/или болести на дишните органи за оној кој работи со алатот или луѓето во близина); носете маска за прашина и работете со правосмукалки доколку можете да ги поврзете

• Некои видови на прашина се канцерогени (како на пример прашината од даб или бука), особено заедно со адитиви за одржување на дрвото; носете маска за прашина и работете со правосмукалки доколку можете да ги поврзете

• Следете ги процедурите на вашата земја за - Повратниот удар претставува ненадејна реакција на приклештено, заглавено или лошо порамнето сечило на пилата, што предизвикува подигање на неконтролираната пила од работното парче кон оној кој ракува со пилата. - Кога сечилото ќе се приклешти или цврсто ќе се заглави при затворање на засекот, сечилото застанува и моторот забрзано ја води единицата наназад кон оној кој ракува со пилата. - Доколку сечилото се вовлече навнатре или не е порамнето со површината која се сече, запците на задниот раб на сечилото може да се забијат во горната површина на дрвото и да предизвикаат дигање на сечилото од засекот и отскокнување кон оној кој ракува со пилата. Повратниот удар произлегува како резултат од неправилно ракување и/или неправилни процедури или услови при работата со пилата, и може да се избегне со преземање на соодветни мерки на претпазливост кои се наведени во понатамошниот текст. a) Одржувајтецврстзафатнапилатаипоставетеги рацетенатојначинсокојштоќесиовозможите дајаиздржитесилатанаповратниотудар. Поставетеготелотонадветестранинасечилото, ноневолинијасосечилото.Повратниот удар може да доведе до отскокнување на пилата наназад, но лицето кое ракува со неа може да ги контролира реакциите од силата на повратниот удар, ако ги преземе неопходните мерки на претпазливост. b) Когасечилотосезаглавуваиликогапрекинувате сосечењеодкојабилопричина,исклучете јапилатаидржетејабездајапоместувате додекасечилотонезастанесосема.Никогаш необидувајтеседајаизвадитепилатаод работнотопарчеилидајаповлекуватенаназад додекасечилотоседвижи,воспротивноможе дадојдедоповратенудар.Проверете и преземете корективни дејства за да ја елиминирате причината за заглавување на сечилото. c) Прирестартирањенапилатавоработнотопарче, центрирајтегосечилотонапилатавопрорезот такаштозабитенапилатаданесевоконтакт соматеријалот. Ако се заглави сечилото на пилата, може да оди нагоре или да се поврати од работното парче додека пилата се рестартира. d) Потпретегиголемитепанелизадагосведете ризикотодприклештувањеиповратенударна сечилотонаминимум.Големите панели за работа имаат тенденција да се виткаат под сопствената тежина. Потпорите мора да се постават под панелот на двете страни, близу до линијата за сечење и близу работ на панелот. e) Некористететапиилиоштетенисечила. Ненаоштрени или неправилно поставени сечила може да доведат до тесен засек и да предизвикаат прекумерно триење, заглавување на сечилото или повратен удар. f) fРачкитезазаклучувањенадлабочинатана сечењетоиподесувањенакосинатаморада бидатцврстииобезбедени,предпочетокотна сечењето. Ако прилагодувањето на сечилото се помести додека сечете, тоа може да предизвика166 со овој алат - Батерија SKIL: BR1*31**** - Полнач SKIL: CR1*31****

• Оштетената батерија не треба и понатаму да се користи; треба да се замени

• Не расклопувајте ја батеријата

• Никогаш не изложувајте ги на дожд алатот/

3 Пред употреба прочитајте го прирачникот за

4 Батериите може да експлодираат ако се изложат на оган, па затоа никако не палете ја батеријата 5 Секогаш чувајте ги алатот/полначот/батеријата на места со температура пониска од 50°C 6 Не фрлајте ги електричните алати и батериите заедно со домашниот отпад

• Полнење на батеријата ! прочитајтегибезбедноснитепредупредувања иупатстватададенисополначот

• Вадење/ставање на батеријата 2

• Индикатор за нивото на батеријата 7 - притиснете го копчето за индикаторот за нивото на батеријата AB за да се прикаже тековното ниво на батеријата 7a ! акопопритискањенакопчетоAB 7bпочне датрепкаиндикаторотзанајнисконивона батеријата,тогашбатеријатаепразна ! когаќепочнатдатрепкаат2нивоана индикаторотнабатеријатапопритискањена копчетоAB7c,батеријатанееворамкитена дозволениотопсегзаработнатемпература

• ЛЕД-светло T 8 ЛЕД-светлото автоматски се вклучува кога ќе се активира прекинувачот за вклучување/исклучување ! когазапочнувадатрепкаЛЕД-светлото, сеактивиразаштитатанабатеријата(види

• Заштита на батеријата Алатот наеднаш се исклучува или не може да се вклучи, кога - оптоварувањетоепреголемо -> отстранете го оптоварувањето и почнете повторно - температуратанабатеријатанееворамките надозволениотопсегнаработнатемпература од-20до+50°C --> 2 нивоа на индикаторот за ниво на батеријата почнуваат да трепкаат кога ќе го притиснете копчето AB 7c; почекајте батеријата да се врати во рамките на дозволениот опсег на работна температура - батеријатаескоропразна(заштитаодцелосно празнење) --> на индикаторот за нивото на батеријата ќе се прикаже ниско ниво на батеријата или ќе трепка за ниско ниво на батеријата ub кога ќе притиснете на копчето AB; наполнете ја прашината која се јавува како резултат од материјалите со кои работите

• Не ја користете оваа пила во комбинација со маса

• Отстранете ја батеријата од алатот пред секое подесување или промена на приборот ДОПОЛНИТЕЛНАОПРЕМА

• SKIL може да признае гаранција само доколку е користен оригинален прибор

• Користете само сечила за пила, кои одговараат на наведените податоци во ова упатство за употреба или се проверени и означени според EN 847-1, доколку се наменети за дрво и материјали слични

• Користете само прибор чија дозволена брзина е во најмала рака еднаква на најголемата брзина при празен од на електричниот алат

• Користетесамосечилазапили/дисковиза сечењесоминималендијаметарод115мм,со максималендијаметарод120ммиотворна вретенотоод9.5мм

• Никогаш не користете дискови за стругање со овој

• Внимателно ракувајте и чувајте приборот

• Идентификувајте го правилното сечило на пилата што треба да се користи за материјалот што треба да се сече. ПРЕДУПОТРЕБА

• Избегнувајте оштетувања од штрафови, шајки и други предмети во работното парче; тргнете ги пред да почнете со работа

• Пред да почнете со сечење, отстранете ги сите пречки на и под местото каде сечете

• Зацврстете го работното парче (обработка која е зацврстена со стеги или во менгеме е побезбедна отколку да ја држите со раце)

• Користете соодветни детектори за наоѓање на скриени инсталации или повикајте соодветна компанија за помош (контактот со електричните линии може да доведе до струен удар; оштетувањата во гасоводна цевка може да резултира со експлозија; пенетрирање во водоводна инсталација може да доведе до оштета на предмети или електричен удар) ВОТЕКОТНАУПОТРЕБАТА

• Нивото на бучава додека работите може да изнесува повеќе од 85 dB(A); носете заштита за ушите

• Никогаш не користете електричен алат без оригинален систем за заштита

• Не се обидувајте да сечете многу мали материјали

• Не работете со овој алат држејќи го над главата

• Во случај да дојде до заглавување или електричен или механички дефект, веднаш исклучете го алатот и отстранете ја батеријата

• Кога ќе ја завршите работата со алатот, исклучете го моторот и проверете дали сите подвижни делови се

• По исклучувањето на циркуларната пила, никогаш немојте да го сопирате вртењето на пилата со сила

• Обезбедената батерија е делумно наполнета (за да се обезбеди целосен капацитет на батеријата, целосно наполнете ја батеријата во полначот на батеријата, пред за првпат да го употребите вашиот електричен алат)

• Користете ги исклучиво следниве батерии и полначи167 сечење под агол од 45° користете ја линијата на индикаторот ! широкиотделнапедалатабитребалодастои напотпирачотнаработнотопарче ! широчинатанасечењетосеопределувасо широчинатаназапцитенасечилото,анесо широчинатаналистотнасечилото ! секогашнајпрвоизведетепробносечењезада јапроверитевистинскаталинијанасечењето

• Вшмукување прашина e За употреба на правосмукалка - поврзете го цревото за чистење на правосмукалката со адаптерот за правосмукалка H ! никогашнедозволувајтецревотона правосмукалкатададојдеводопирсодолниот штитникилисооперацијатанасечење ! некористетеправосмукалкатакогасечете

• Работа со алатот - монтирајте ја батеријата - секогаш цврсто држете ја рачката C - поставете го електричниот алат со предниот крај на рамното ниво на работното парче ! проверетезапцитенапилатаданесезакачени воработнотопарче - вклучете го алатот прво со притискање на копчето E (= безбедносен прекинувач којшто не може да се заклучи) и потоа повлечете го прекинувачот за активирање D ! електричниоталатбитребалодасенаоѓаво полнабрзинапредсечилотодадојдеводопир соработнотопарче - долниот штитник W автоматски се отвара кога сечилото продира во работното парче (рачно отворете го долниот штитник со помош на рачката S, само за посебни видови сечење, на пример за длабинско сечење) ! неприменувајтесилаврзалатот(применете лесениконтинуиранпритисокзадаизбегнете прегревањенаврвовитенасечилата) ! додекаработите,секогашдржетегоалатотза местото(местата)задржење - по завршувањето на сечењето, исклучете го алатот со пуштање на прекинувачот D ! преддагоподигнетеалатотодработното парче,проверетедалиедојденодоцелосен прекиннаработатанасечилото СОВЕТИЗАПРИМЕНА

• Добрата страна на работното парче секогаш вртете ја надолу, за да обезбедите минимално создавање на деланки при сечење на дрво и материјали слични

• Перформансите на пилата и квалитетот на сечењето во суштина зависат од состојбата на сечилото на пилата и бројот на забите на него.

• Користете само остри сечила за пила кои се соодветни за материјалот што се сече r - користете цврсто челично сечило за пила AC 2 за сечење дрво, алуминиум, пластика и сите видови на ламинати - користете дијамантски диск AD 2 за сечење керамика и плочки

! непродолжувајтедапритискатена прекинувачотзавклучување/исклучување откакоалатотавтоматскиќесеисклучи; батеријатаможедасеоштети

• Монтирање на сечилото за пилата 2 ! извадетејабатеријатаодалатот - земете хексагонален клуч A од складот B - притиснете го копчето за заклучување на вретеното F и држете го додека го отстранувате резето на сечилото АА со вртење на хексагоналниот клуч А ВО ПРАВЕЦ НА СТРЕЛКИТЕ НА ЧАСОВНИКОТ (= во истиот правец како и стрелката отпечатена на сечилото

! копчетозазаклучувањенавретенотоF притиснетегосамокогаaлатoтцелосноќе

- пуштете го копчето за заклучување на вретеното F - отстранете го штитникот Z ! проверетедалиповршинитесоспрегитеXна штитникотсецелосночистиисвртеникон

- отворете го долниот штитник W со рачката S и држете го додека го поставувате сечилото за пилата со запците и стрелката коишто се отпечатени на сечилото насочени во ист правец како и стрелката на горниот заштитник - олабавете го долниот штитник W - поставете го штитникот Z - притиснете го копчето за заклучување на вретеното F и држете го притиснато додека го прицврстувате резот на сечилото со помош на хексагонален клуч за 1/8 вртења по што треба да затегнете со прстите (така се осигурува лизгањето на сечилото на пилата кога ќе дојде до прекумерен отпор и оптеретување на моторот и повратен удар

- пуштете го копчето за заклучување на вретеното F

• Подесување на длабочината на сечењето (0-41 мм)

- заради оптимален квалитет на сечењето, сечилото на пилата не би требало да биде подолго од 3 мм под работното парче - разлабавете го копчето Q - подигнете/спуштете ја педалата M додека не ја подесите саканата длабочина за сечење на скалата, со користење на индикаторот P - затегнете го копчето Q

• Подесување на аголот на сечење (0-45°) q - разлабавете го копчето U - навалувајте го алатот додека не го подесите саканиот агол на сечење на скалата, со користење на индикаторот V - затегнете го копчето U ! прикососечење,длабочинатанасечењетоне одговаранавредноститенаприкажанатаскала задлабочинанасечењето

• Индикатор за подесување на линијата на сечењето L w - за водење на електричниот алат низ саканата линија означена на работното парче - за рамно сечење под агол од 0° или косо168

• Имајте предвид дека оштетувањето настанато заради преоптоварување или неправилно ракување со алатот не е опфатено со гаранцијата (видете на www.skil.com или прашајте го продавачот за условите на гаранцијата на SKIL) ЗАШТИТАНАЖИВОТНАТАСРЕДИНА

• Не фрлајте електрични алати, батерии, дополнителна опрема и амбалажа заедно со домашниот отпад (само за земјите на ЕУ) - поред Европската Директива 2012/19/ЕЗ за ослободување од електрична и електронска опрема и нејзина имплементација во согласност со националните закони, електричните алати кои го достигнале крајот на својот животен век мора да бидат собрани посебно и да бидат вратени во објект за рециклирање кој е компатибилен со животната средина - симболот 6 ќе ве потсети на тоа, кога ќе дојде време да го отстраните ! преддасефрлибатеријавоотпад,заштитите гинејзинитеполовисодебелалентазадасе спречикратокспој БУЧАВА/ВИБРАЦИИ

• Измерено во согласност со EN 62841, нивото на звучен притисок на овој алат е 96 dB(A) и нивото на звучна моќност e 107 dB(A) (несигурност K = 3 dB), и вибрацијата *(триакс векторна сума; несигурност K = 1.5 м/с

• Нивото на емитирање на вибрации кое е наведено на задниот дел на ова упатство е измерено во согласност со стандардизираниот тест даден во EN 62841; може да се користи за да се спореди еден алат со друг, и како првична оценка за изложеноста на вибрации кога се користи алатот за споменатите

- користењето на алатот за разни примени, или со различна или неправилно чувана дополнителна опрема, може да доведе до значајно зголемување на нивото на изложеност - кога алатот е исклучен или кога алатот е вклучен но не врши некаква работа, може да дојде до значително намалување на нивото на изложеност ! заштитетесеодефектитенавибрациитепреку одржувањенаалатотинеговатадополнителна опрема,одржувањенатоплинатанавашите раце,иорганизирањенавашатаработа - сечилата со карбиден врв Y 2 остануваат остри 30 пати подолго од обичните сечила

• Странична ограда J t - за правење на точни засеци низ работ на работното парче - вметнете ја низ отворите на предниот крај на

Подесување на страничната ограда - олабавете ја завртката К со помош на хексагоналниот клуч А - подесете ја саканата широчина за сечење со помош на скалата на страничната ограда (употребувајте индикатор за линија за сечење L како нулта положба) - затегнете ја завртката К

• Сечење со заронување y - подесете ја саканата длабочина за сечење - навалете го алатот правилно со индикаторот за линијата за сечење L паралелно со саканата линија за сечење означена на работното парче - отворете го долниот штитник W со користење на рачката S - непосредно пред сечилото да го допре работното парче, вклучете го електричниот алат и постепено спуштајте го задниот крај на алатот, со користење на предниот крај на нивото како показател - постепено движете го алатот надолу и напред - штом сечилото ќе допре во материјалот, пуштете ја рачката S ! никогашнетуркајтегоалатотконназад

• Сечење на големи плочи u - поставете ја плочата близу сечењето на под, маса или работна маса ! подесетејадлабочинатанасечењетотакашто ќесечетенизплочата,аненизпотпората - во случај страничната ограда да не ја овозможува саканата широчина за сечење, со спрега или со клинец закачете рамно парче дрво на работното парче, како водилка, и користете ја левата страна на педалата со оваа водилкаi

• За повеќе информации видете на www.skil.com ОДРЖУВАЊЕ/СЕРВИСИРАЊЕ

• Овој алат не е наменет за професионална употреба

• Алатот секогаш да се одржува чист (особено отворите за ладење N) ! отстранетејабатеријатаодалатотпред

• Секогаш одржувајте ја областа околу долниот штитник W 2 чиста (отстранете ги прашината и деланките со раздувување со компримиран воздух или со четка)

• Сечилото на пилата исчистете го непосредно по користењето (особено од смола и лепак)

• Доколку алатот и покрај внимателното работење и контрола некогаш откаже, поправката мора да ја изврши некој овластен SKIL сервис за електрични

- испратете го алатот нерасклопен, заедно со сметкопотврдата, до вашиот продавач или најблискиот овластен SKIL сервис (адресите и сервисниот дијаграм за алатот се наведени на www.skil.com)169 elektrike që përdoret nga priza (me kabllo) ose pajisjes elektrike me bateri (pa kabllo).
